TOYOTA AVENSIS 2016 Instructieboekje (in Dutch)

4417-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
7
Onderhoud en verzorging

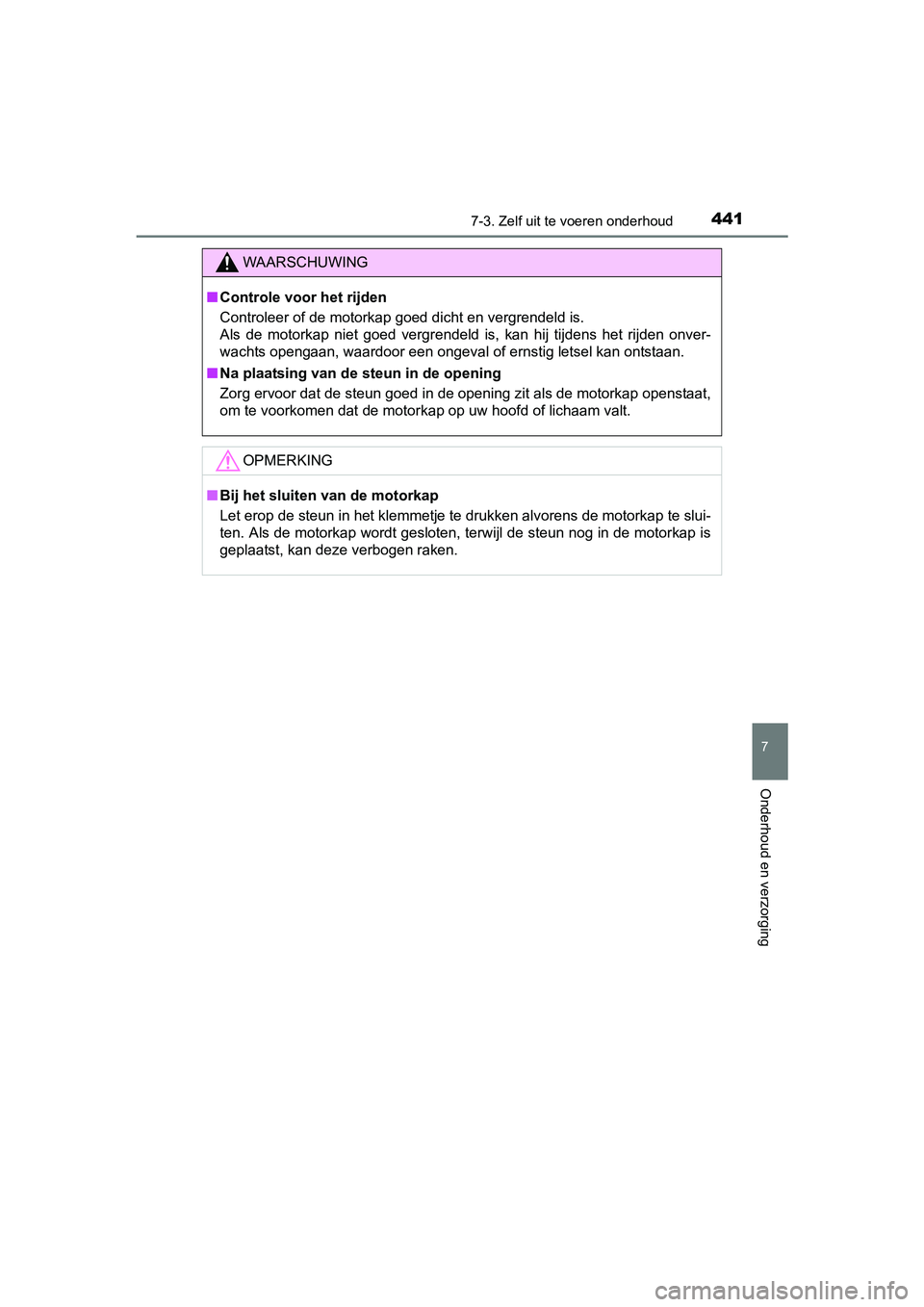

WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wachts opengaan, waardoor een ongeval of ernstig letsel kan ontstaan.
■ Na plaatsing van de steun in de opening
Zorg ervoor dat de steun goed in de opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op uw hoofd of lichaam valt.
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motorkap te slui-
ten. Als de motorkap wordt gesloten, terwijl de steun nog in de motorkap is
geplaatst, kan deze verbogen raken.
AVENSIS_OM_OM20C20E_(EE).book Page 44 1 Tuesday, March 3, 2015 4:14 PM

4427-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)

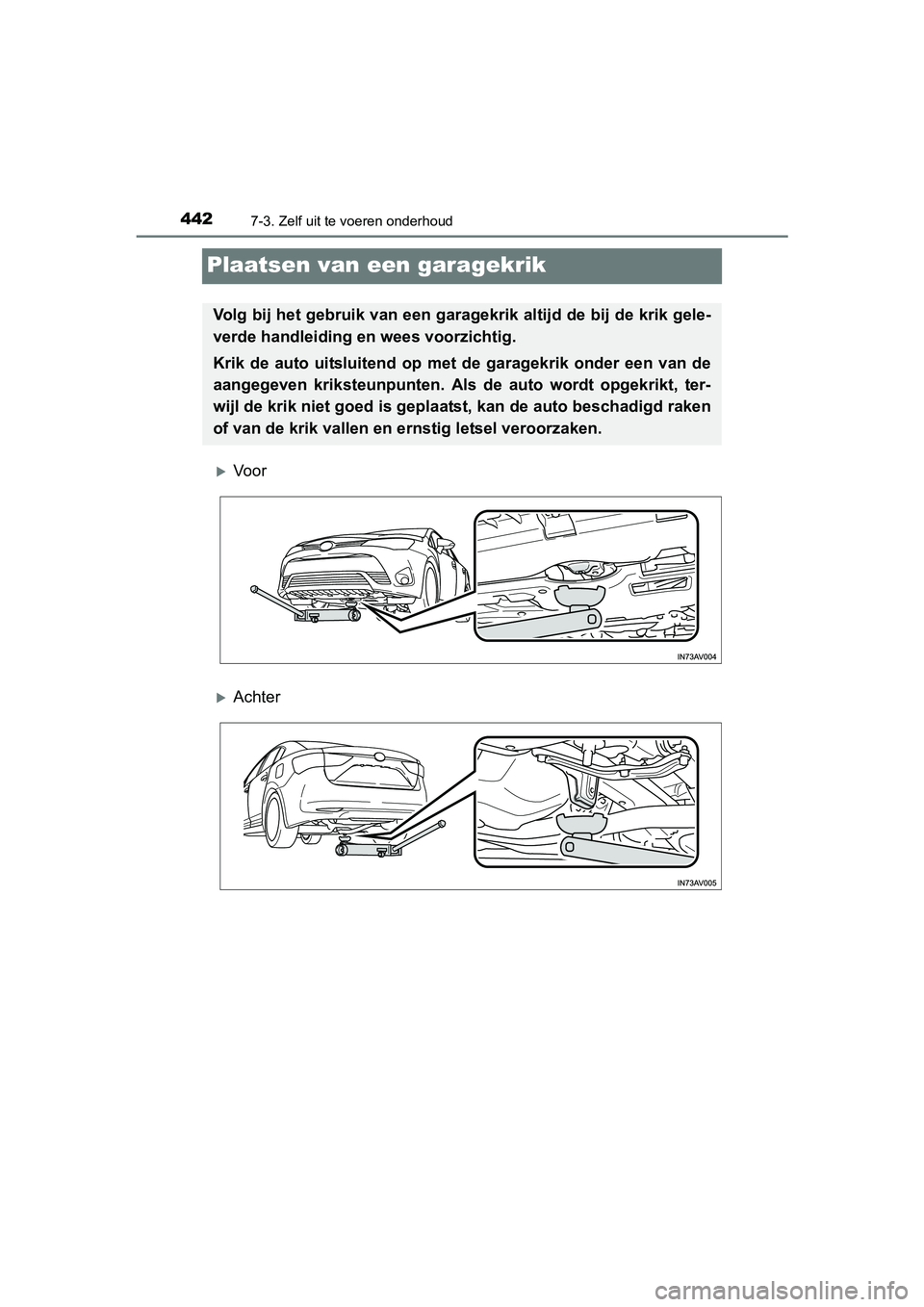

Plaatsen van een garagekrik
Vo o r
Achter
Volg bij het gebruik van een garagekrik altijd de bij de krik gele-
verde handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt, ter-
wijl de krik niet goed is geplaatst, kan de auto beschadigd raken
of van de krik vallen en ernstig letsel veroorzaken.
AVENSIS_OM_OM20C20E_(EE).book Page 44 2 Tuesday, March 3, 2015 4:14 PM

4437-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
7
Onderhoud en verzorging

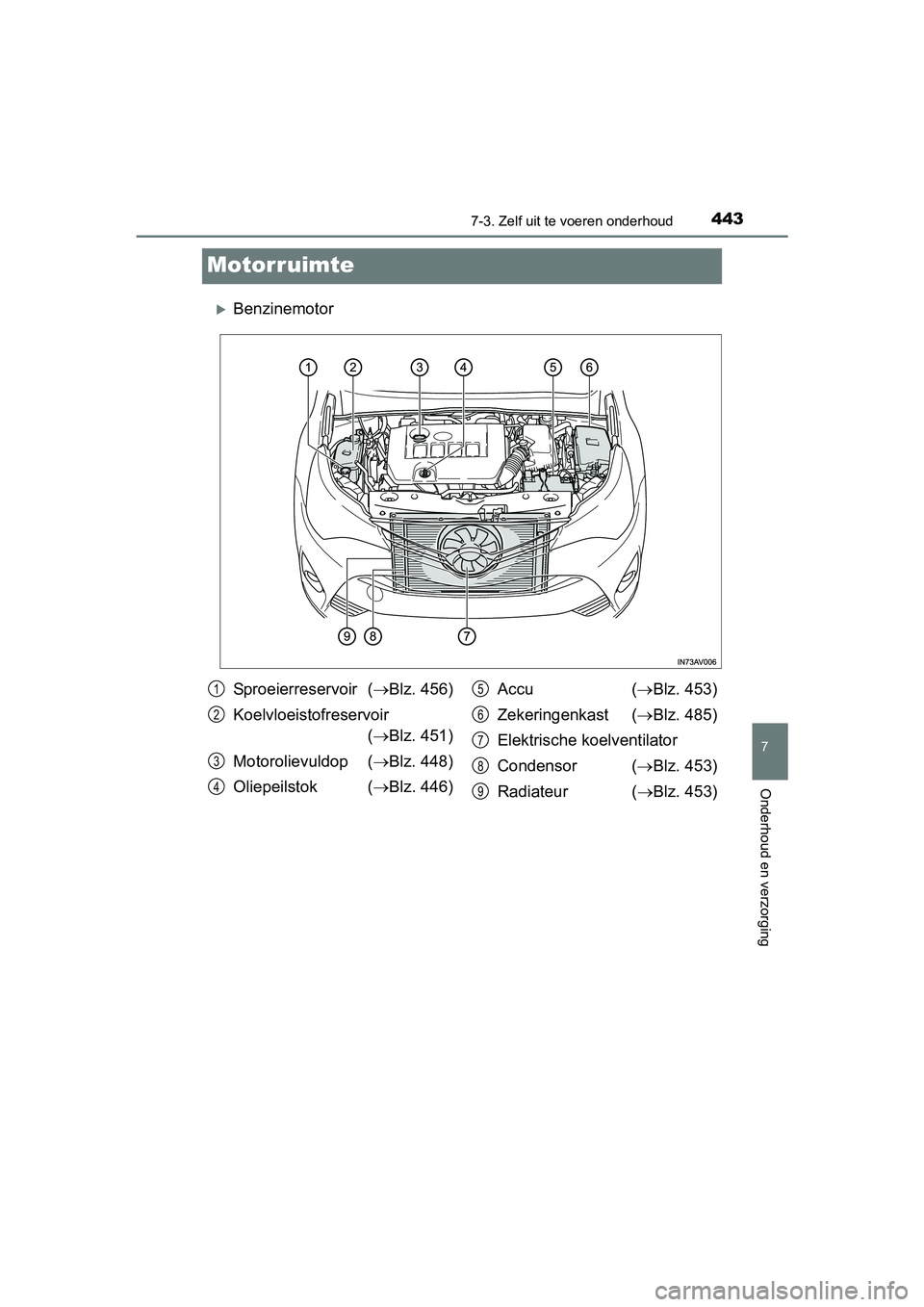

Motorruimte
Benzinemotor
Sproeierreservoir (Blz. 456)
Koelvloeistofreservoir ( Blz. 451)
Motorolievuldop ( Blz. 448)
Oliepeilstok ( Blz. 446) Accu
( Blz. 453)
Zekeringenkast ( Blz. 485)
Elektrische koelventilator
Condensor ( Blz. 453)
Radiateur ( Blz. 453)1
2
3
4
5
6
7
8
9
AVENSIS_OM_OM20C20E_(EE).book Page 44 3 Tuesday, March 3, 2015 4:14 PM

4447-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
Dieselmotor
Sproeierreservoir (Blz. 456)
Koelvloeistofreservoir ( Blz. 451)
Motorolievuldop ( Blz. 448)
Oliepeilstok ( Blz. 446)
Brandstoffilter ( Blz. 457) Zekeringenkast (
Blz. 485)
Accu ( Blz. 453)
Elektrische koelventilatoren
Condensor ( Blz. 453)
Intercooler ( Blz. 453)
Radiateur ( Blz. 453)1
2
3
4
5
6
7
8
9
10
11
AVENSIS_OM_OM20C20E_(EE).book Page 44 4 Tuesday, March 3, 2015 4:14 PM

4457-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
7
Onderhoud en verzorging

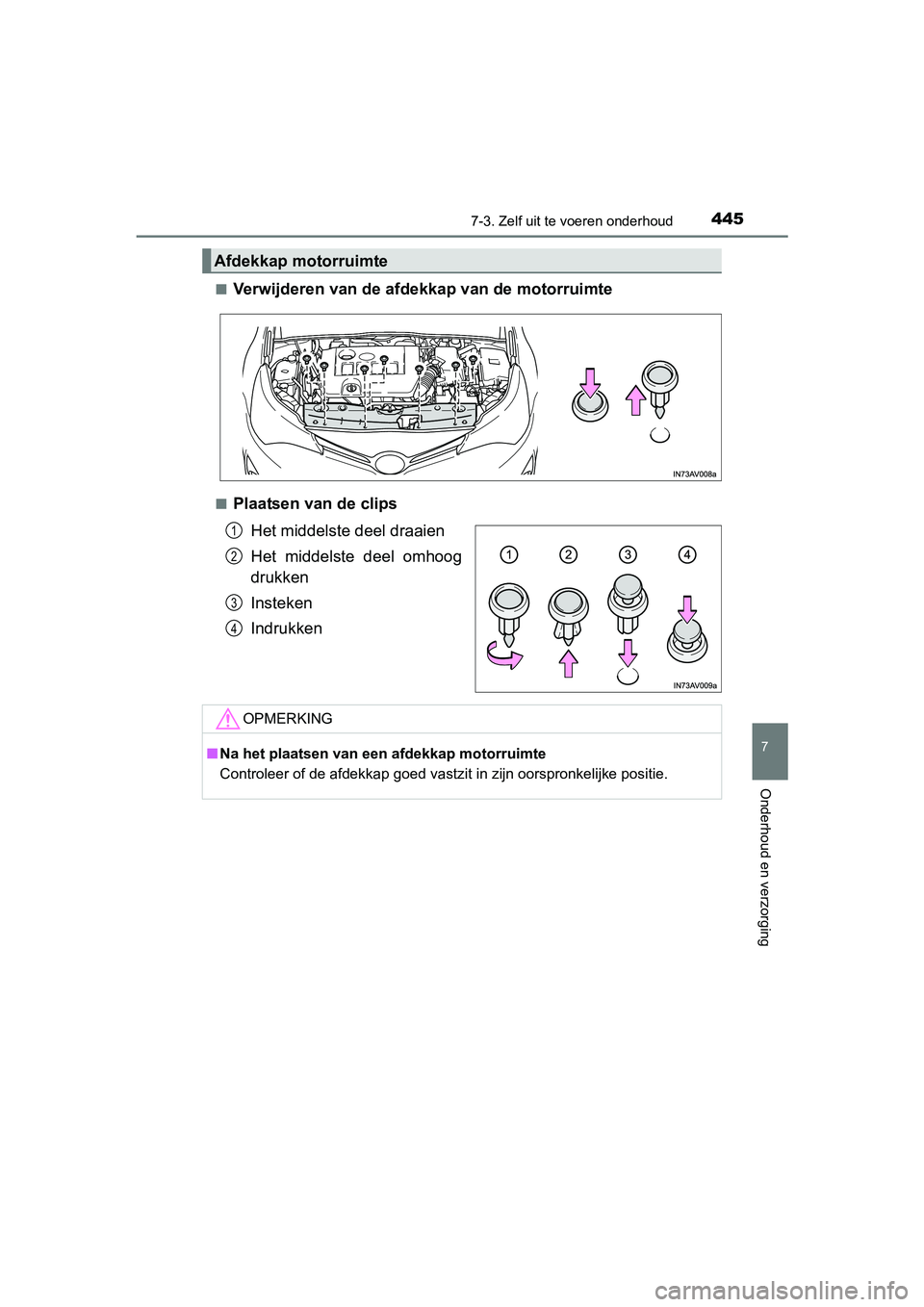

■Verwijderen van de afdekkap van de motorruimte
■Plaatsen van de clipsHet middelste deel draaien
Het middelste deel omhoog
drukken
Insteken
Indrukken
Afdekkap motorruimte
1
2
3
4
OPMERKING
■Na het plaatsen van een afdekkap motorruimte
Controleer of de afdekkap goed vastzit in zijn oorspronkelijke positie.
AVENSIS_OM_OM20C20E_(EE).book Page 44 5 Tuesday, March 3, 2015 4:14 PM

4467-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)

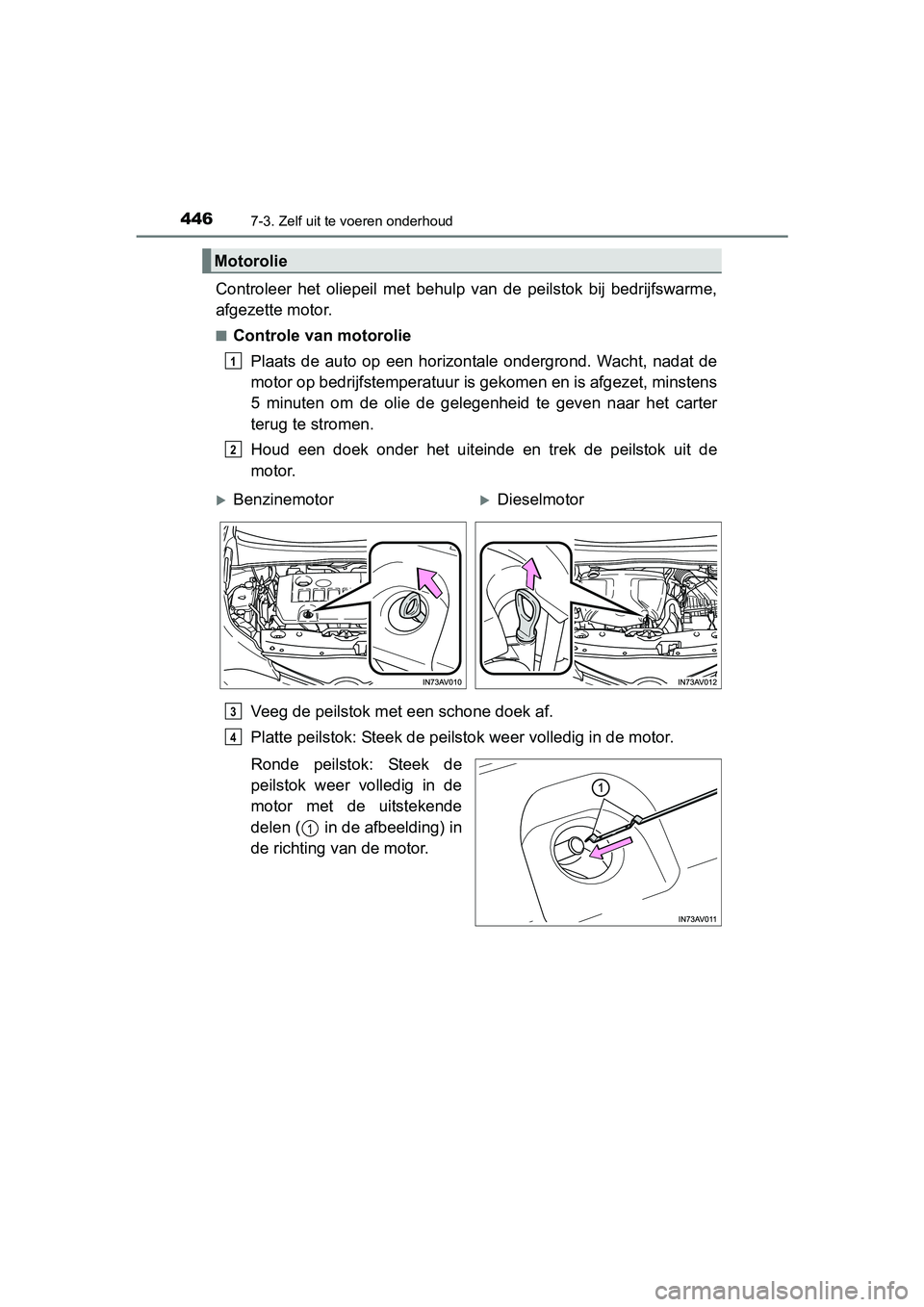

Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme,
afgezette motor.
■Controle van motoroliePlaats de auto op een horizontale ondergrond. Wacht, nadat de
motor op bedrijfstemperatuur is ge komen en is afgezet, minstens
5 minuten om de olie de gelegenheid te geven naar het carter
terug te stromen.
Houd een doek onder het uiteinde en trek de peilstok uit de
motor.
Veeg de peilstok met een schone doek af.
Platte peilstok: Steek de peilstok weer volledig in de motor.
Ronde peilstok: Steek de
peilstok weer volledig in de
motor met de uitstekende
delen ( in de afbeelding) in
de richting van de motor.
Motorolie
1
2
BenzinemotorDieselmotor
3
4
1
AVENSIS_OM_OM20C20E_(EE).book Page 44 6 Tuesday, March 3, 2015 4:14 PM

4477-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
7
Onderhoud en verzorging

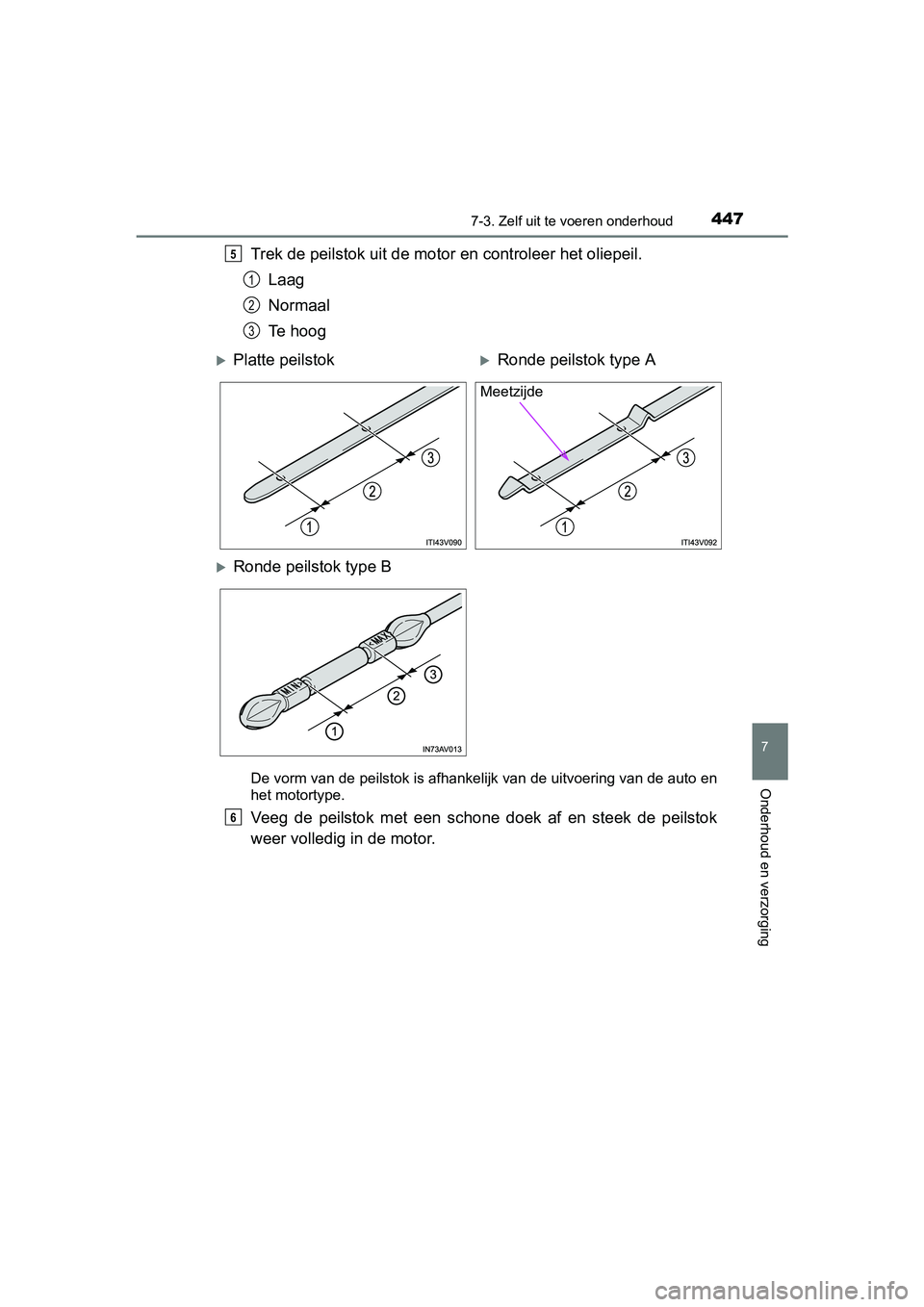

Trek de peilstok uit de motor en controleer het oliepeil.Laag
Normaal
Te hoog
De vorm van de peilstok is afhankelijk van de uitvoering van de auto en
het motortype.
Veeg de peilstok met een schone doek af en steek de peilstok
weer volledig in de motor.
5
1
2
3
Platte peilstokRonde peilstok type A
Ronde peilstok type B
Meetzijde
6
AVENSIS_OM_OM20C20E_(EE).book Page 44 7 Tuesday, March 3, 2015 4:14 PM

4487-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)■

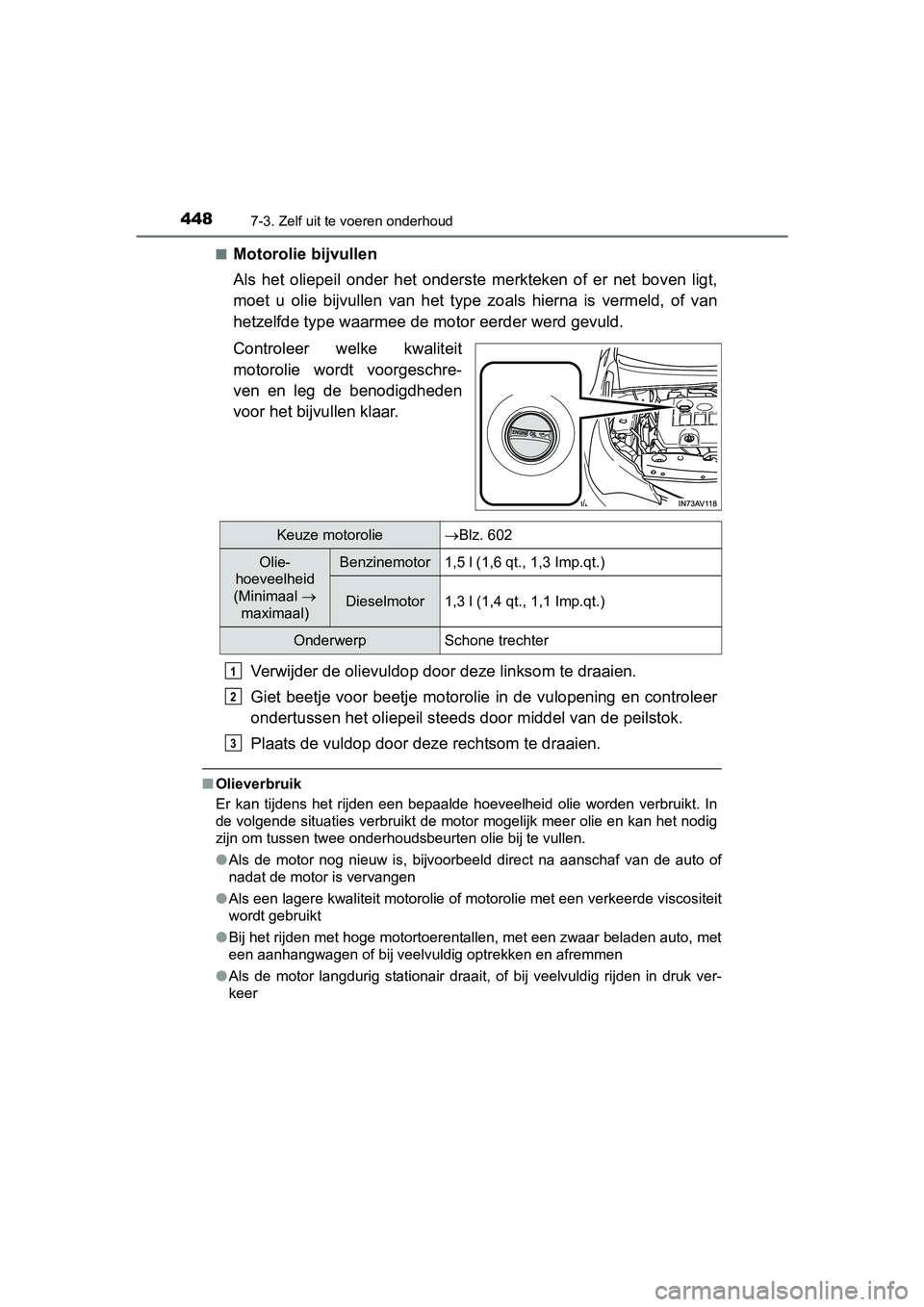

Motorolie bijvullen
Als het oliepeil onder het onderste merkteken of er net boven ligt,
moet u olie bijvullen van het type
zoals hierna is vermeld, of van
hetzelfde type waarmee de motor eerder werd gevuld.
Controleer welke kwaliteit
motorolie wordt voorgeschre-
ven en leg de benodigdheden
voor het bijvullen klaar.
Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controleer
ondertussen het oliepeil steeds door middel van de peilstok.
Plaats de vuldop door deze rechtsom te draaien.
■ Olieverbruik
Er kan tijdens het rijden een bepaalde hoeveelheid olie worden verbruikt. In
de volgende situaties verbruikt de motor mogelijk meer olie en kan het nodig
zijn om tussen twee onderhoudsbeurten olie bij te vullen.
●Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit
wordt gebruikt
● Bij het rijden met hoge motortoerentallen, met een zwaar beladen auto, met
een aanhangwagen of bij veelvuldig optrekken en afremmen
● Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk ver-
keer
Keuze motorolie Blz. 602
Olie-
hoeveelheid
(Minimaal 
maximaal)Benzinemotor 1,5 l (1,6 qt., 1,3 Imp.qt.)
Dieselmotor 1,3 l (1,4 qt., 1,1 Imp.qt.)
Onderwerp Schone trechter
1
2
3
AVENSIS_OM_OM20C20E_(EE).book Page 44 8 Tuesday, March 3, 2015 4:14 PM

4497-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)
7
Onderhoud en verzorging

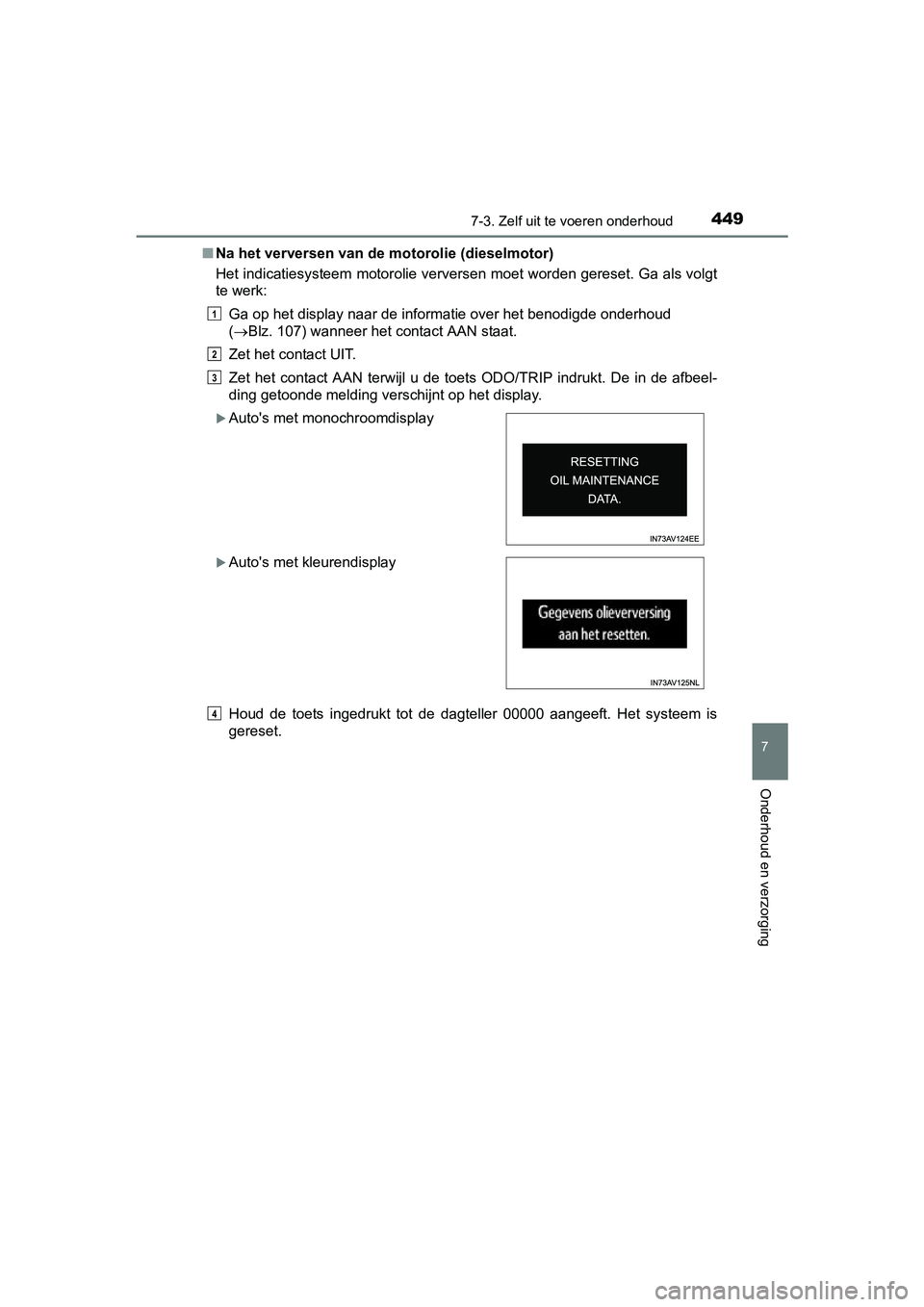

■Na het verversen van de motorolie (dieselmotor)
Het indicatiesysteem motorolie verversen moet worden gereset. Ga als volgt
te werk:
Ga op het display naar de informatie over het benodigde onderhoud
(Blz. 107) wanneer het contact AAN staat.
Zet het contact UIT.
Zet het contact AAN terwijl u de toets ODO/TRIP indrukt. De in de afbeel-
ding getoonde melding verschijnt op het display.
Houd de toets ingedrukt tot de dagteller 00000 aangeeft. Het systeem is
gereset.
Auto's met monochroomdisplay
Auto's met kleurendisplay
1
2
3
4
AVENSIS_OM_OM20C20E_(EE).book Page 44 9 Tuesday, March 3, 2015 4:14 PM

4507-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C20E_(EE)

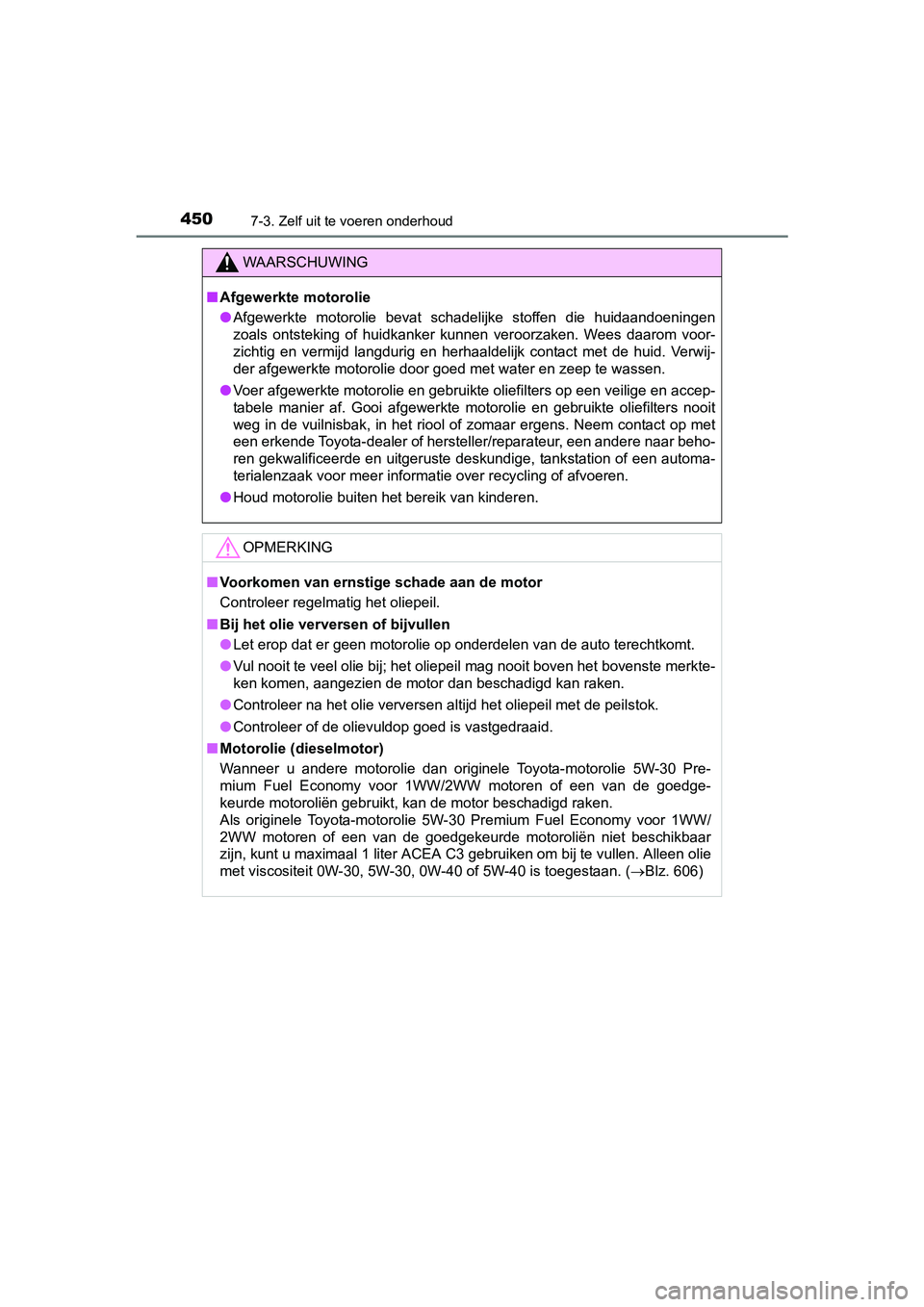

WAARSCHUWING
■Afgewerkte motorolie
● Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de huid. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
● Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit
weg in de vuilnisbak, in het riool of zomaar ergens. Neem contact op met
een erkende Toyota-dealer of hersteller/reparateur, een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige, tankstation of een automa-
terialenzaak voor meer informatie over recycling of afvoeren.
● Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■ Bij het olie verversen of bijvullen
● Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
● Vul nooit te veel olie bij; het oliepeil mag nooit boven het bovenste merkte-
ken komen, aangezien de motor dan beschadigd kan raken.
● Controleer na het olie verversen altijd het oliepeil met de peilstok.
● Controleer of de olievuldop goed is vastgedraaid.
■ Motorolie (dieselmotor)
Wanneer u andere motorolie dan originele Toyota-motorolie 5W-30 Pre-
mium Fuel Economy voor 1WW/2WW motoren of een van de goedge-
keurde motoroliën gebruikt, kan de motor beschadigd raken.
Als originele Toyota-motorolie 5W- 30 Premium Fuel Economy voor 1WW/
2WW motoren of een van de goedgekeurde motoroliën niet beschikbaar
zijn, kunt u maximaal 1 liter ACEA C3 gebruiken om bij te vullen. Alleen olie
met viscositeit 0W-30, 5W-30, 0W-40 of 5W-40 is toegestaan. ( Blz. 606)
