TOYOTA AVENSIS 2016 Instruksjoner for bruk (in Norwegian)

1694-1. Før du begynner å kjøre
4
Kjøring
OM20C20NOn

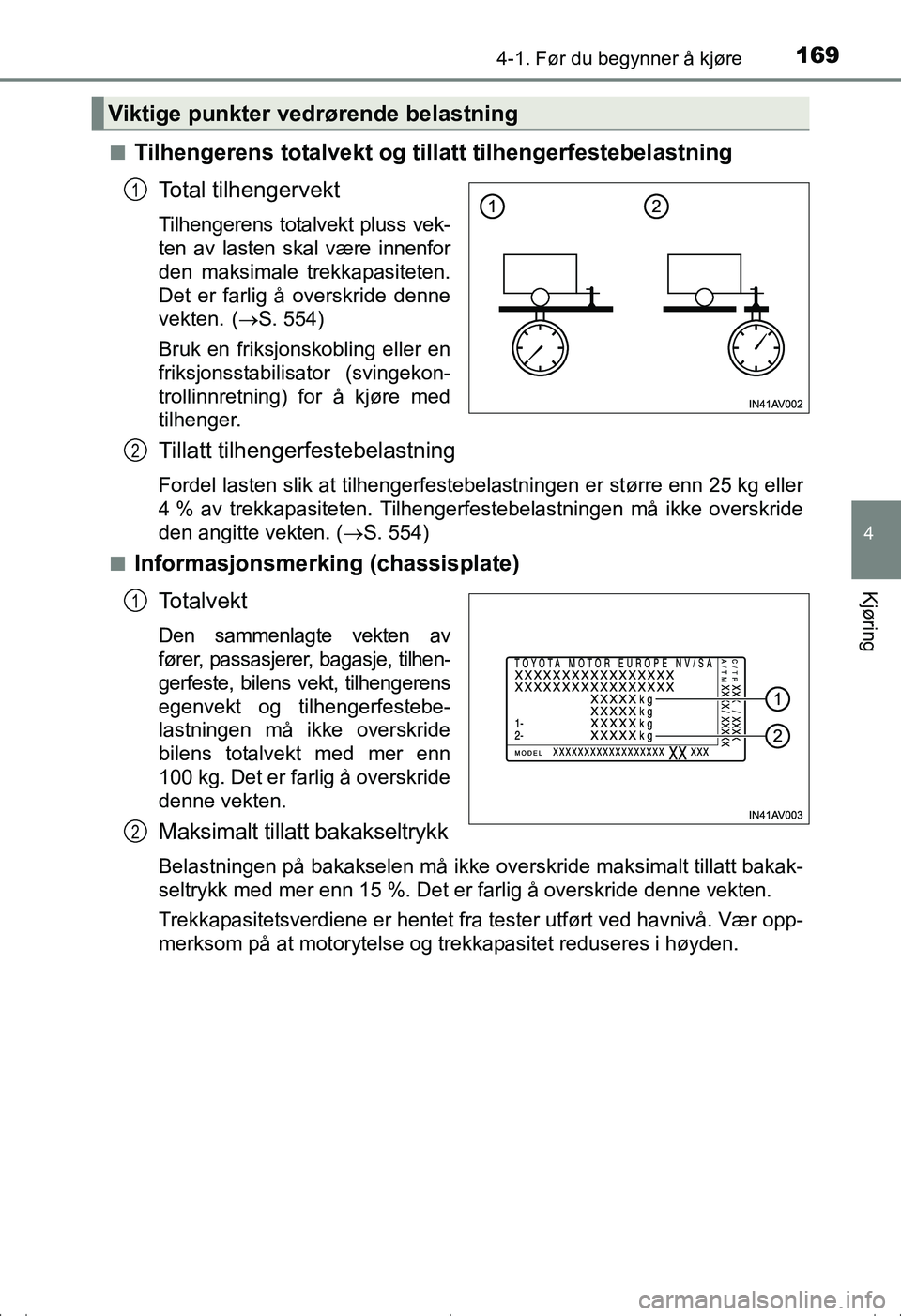

Tilhengerens totalvekt og tillatt tilhengerfestebelastning
Total tilhengervekt
Tilhengerens totalvekt pluss vek-
ten av lasten skal være innenfor
den maksimale trekkapasiteten.
Det er farlig å overskride denne
vekten.
( S. 554)
Bruk en friksjonskobling eller en
friksjonsstabilisator (svingekon-
trollinnretning) for å kjøre med
tilhenger.
Tillatt tilhengerfestebelastning
Fordel lasten slik at tilhengerfestebelastningen er større enn 25 kg eller
4 % av trekkapasiteten. Tilhengerfestebelastningen må ikke overskride
den angitte vekten. ( S. 554)
n
Informasjonsmerking (chassisplate)
To t a l v e k t
Den sammenlagte vekten av
fører, passasjerer, bagasje, tilhen-
gerfeste, bilens vekt, tilhengerens
egenvekt og tilhengerfestebe-
lastningen må ikke overskride
bilens totalvekt med mer enn
100 kg. Det er farlig å overskride
denne vekten.
Maksimalt tillatt bakakseltrykk
Belastningen på bakakselen må ikke overskride maksimalt tillatt bakak-
seltrykk med mer enn 15 %. Det er farlig å overskride denne vekten.
Trekkapasitetsverdiene er hentet fra tester utført ved havnivå. Vær opp-
merksom på at motorytelse og trekkapasitet reduseres i høyden.
Viktige punkter vedrørende belastning
1
2
1
2
OM20C20NO.book Page 169 Friday, April 29, 2016 10:14 AM

1704-1. Før du begynner å kjøre
OM20C20NO

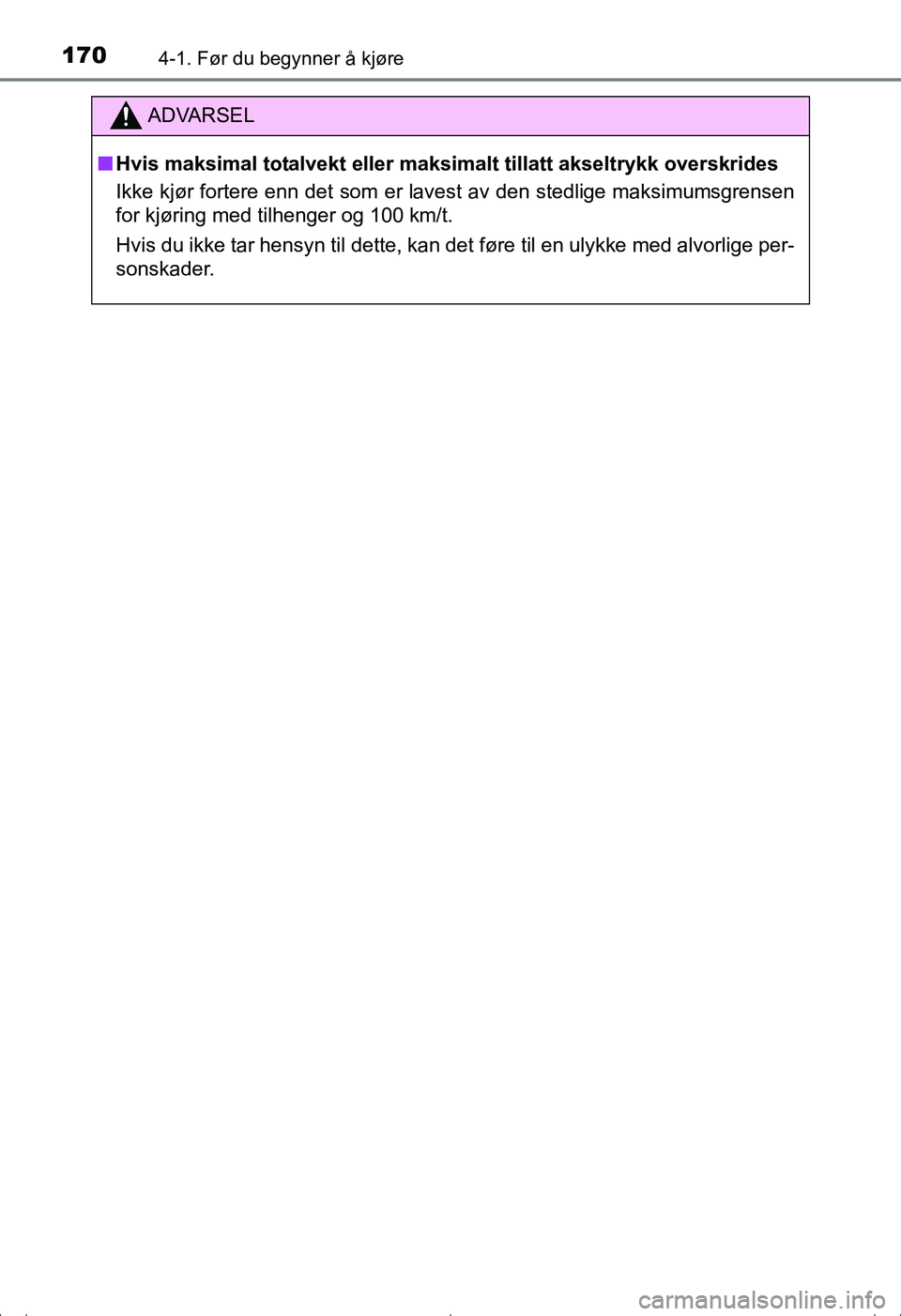

ADVARSEL
nHvis maksimal totalvekt eller maksimalt tillatt akseltrykk overskrides
Ikke kjør fortere enn det som er lavest av den stedlige maksimumsgrensen
for kjøring med tilhenger og 100 km/t.
Hvis du ikke tar hensyn til dette, kan det føre til en ulykke med alvorlige per-
sonskader.
OM20C20NO.book Page 170 Friday, April 29, 2016 10:14 AM

1714-1. Før du begynner å kjøre
4
Kjøring
OM20C20NO
Sedan
460 mm
460 mm
460 mm
460 mm
460 mm
460 mm
1 110 mm
35 mm
369 mm
*1
374 mm*2
392 mm*3
391 mm*4
320 mm
385 mm
575 mm
*1: 205/60R16-dekk*5
*2: 215/55R17- eller 225/45R18-dekk*5
*3: 205/60R16-dekk med bilhøyde opp*5
*4: 215/55R17-dekk med bilhøyde opp*5
*5: Spør en autorisert Toyota-forhandler, eller en annen behørig kvalifisert ogutstyrt faginstans om hvordan du skiller mellom biltypene.
Monteringspunkter for festekule og -brakett for tilhengerfeste
1
2
3
4
5
6
7
8
9
10
11
12
OM20C20NO.book Page 171 Friday, April 29, 2016 10:14 AM

1724-1. Før du begynner å kjøre
OM20C20NO

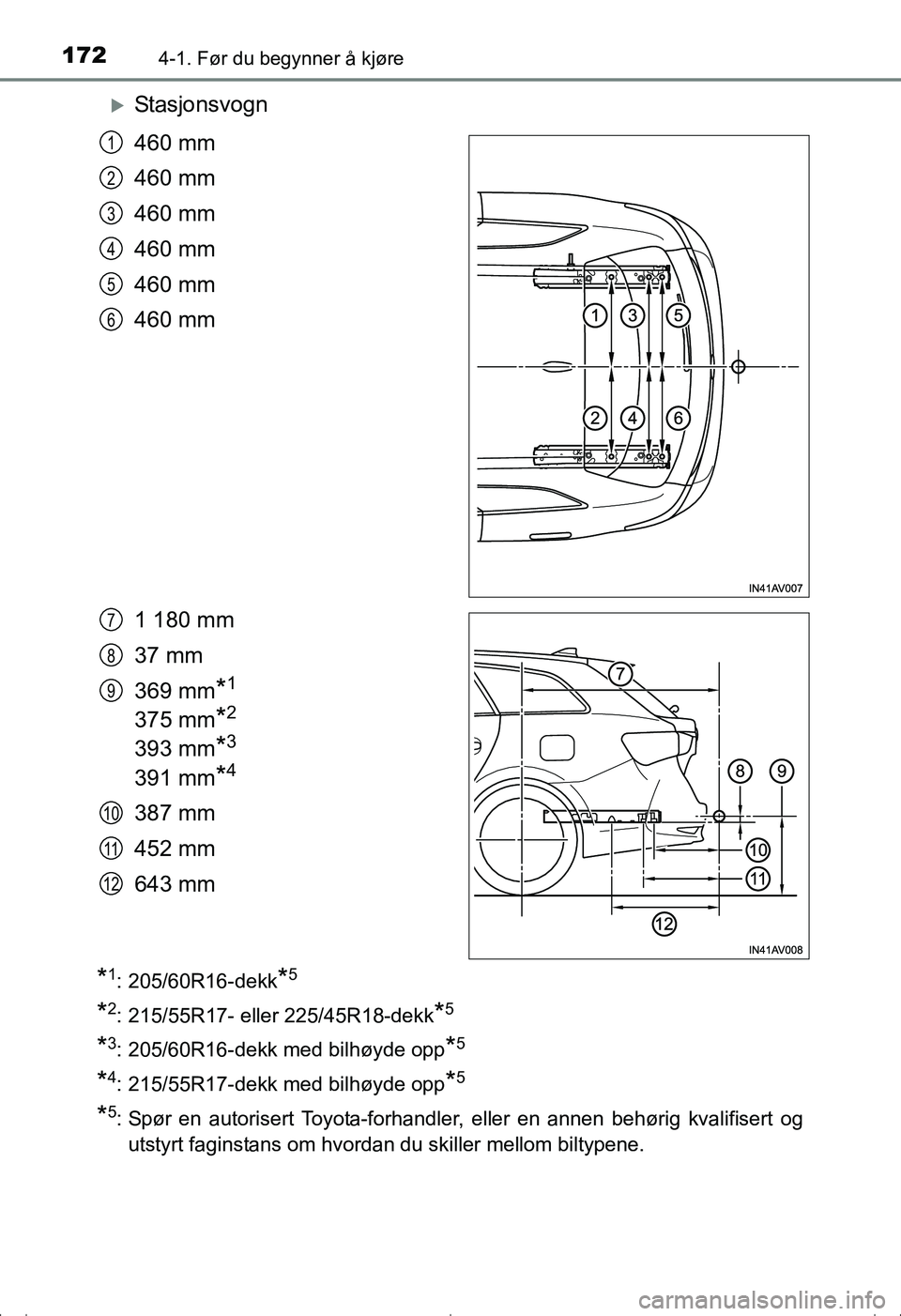

Stasjonsvogn
460 mm
460 mm
460 mm
460 mm
460 mm
460 mm
1 180 mm
37 mm
369 mm
*1
375 mm*2
393 mm*3
391 mm*4
387 mm
452 mm
643 mm
*1: 205/60R16-dekk*5
*2: 215/55R17- eller 225/45R18-dekk*5
*3: 205/60R16-dekk med bilhøyde opp*5
*4: 215/55R17-dekk med bilhøyde opp*5
*5: Spør en autorisert Toyota-forhandler, eller en annen behørig kvalifisert ogutstyrt faginstans om hvordan du skiller mellom biltypene.
1
2
3
4
5
6
7
8
9
10
11
12
OM20C20NO.book Page 172 Friday, April 29, 2016 10:14 AM

1734-1. Før du begynner å kjøre
4
Kjøring
OM20C20NO
nDekkinformasjon
lØk dekktrykket til 20,0 kPa (0,2 bar / 3 psi) over det anbefalte nivået når du
skal trekke en tilhenger. ( S. 570)
l Øk lufttrykket i dekkene på tilhengeren i henhold til tilhengerens totalvekt og
i henhold til verdiene som anbefales av tilhengerprodusenten.
n Tilhengerlys
Kontakt en autorisert forhandler, eller en annen behørig kvalifisert og utstyrt
faginstans ved montering av tilhengerl ys. Feil montering av tilhengerlys kan
føre til skader på billysene. Følg lokale bestemmelser angående montering
av tilhengerlys.
n Innkjøringsperioden
Toyota anbefaler at biler med nymonterte kraftoverføringskomponenter ikke
skal brukes til å trekke tilhenger de første 800 km.
n Vedlikehold
lVedlikehold må utføres oftere når bilen brukes til å trekke tilhenger, på grunn
av den større vektbelastningen sammenlignet med normal kjøring.
l Trekk til alle festeskruer på festekulen og -braketten etter at du har kjørt med
tilhengeren i ca. 1 000 km.
n Sikkerhetskontroll før du kjører med tilhenger
lKontroller at du ikke har overskredet angitt maksimalbelastning for tilhenger-
festet. Husk at belastningen på tilhengerfestet øker belastningen på bilen.
Kontroller at den totale belastningen på bilen er innenfor bilens vektgrense.
(S. 169)
l Påse at tilhengerlasten er forsvarlig sikret.
l Ekstra utvendige speil må monteres på bilen hvis du ikke kan se trafikken
bak tilhengeren godt nok i bilens standardspeil. Juster de forlengede armene
på disse speilene på begge sider av bilen slik at de alltid gir maksimal sikt
bakover.
OBS!
nHvis det forsterkende materialet på den bakre støtfangeren er laget av
aluminium
Påse at festedeler av stål ikke kommer i direkte kontakt med støtfangeren.
Når stål og aluminium kommer i kontakt med hverandre, oppstår det en
korrosjonlignende reaksjon som kan svekke styrken i dette området og føre
til skade. Påfør et rusthemmende middel på deler som kan komme i kontakt
med den monterte stålbraketten.
OM20C20NO.book Page 173 Friday, April 29, 2016 10:14 AM

1744-1. Før du begynner å kjøre
OM20C20NO
Bilen vil oppføre seg annerledes når du kjører med tilhenger. Husk
følgende når du kjører med tilhenger for å unngå ulykke, dødsfall eller
alvorlige personskader:
nKontrollere koblingene mellom tilhengeren og lysene
Stopp bilen og kontroller koblingene mellom tilhengeren og lysene
etter at du har kjørt en kort periode samt før du kjører.
nØvelseskjøring med tilhenger
lFå følelsen med hvordan du svinger, stopper og rygger med til-
hengeren ved å øve på et område med ingen eller lite trafikk.
l Når du rygger med tilhenger, må du holde i nedre del av rattet og
dreie rattet med klokken for å sv inge tilhengeren til venstre, og
mot klokken for å svinge til høyre. Dr ei alltid rattet sakte slik at du
unngår å gjøre feil. Få noen til å rettlede deg når du rygger, slik at
du reduserer faren for en ulykke.
nØking av avstanden til biler foran
Ved en hastighet på 10 km/t skal avstanden til bilen foran deg tilsvare
eller være større enn den totale lengden av bilen og tilhengeren.
Unngå kraftig nedbremsing som kan medføre skrens. Ellers kan du
miste kontrollen over bilen. Dette gjelder spesielt når du kjører på
våt eller glatt vei.
nKraftig akselerasjon/styring/svinging
Hvis du svinger kraftig når du kjører med tilhenger, kan det medføre at
tilhengeren kolliderer med bilen. Brems ned i god tid når du nærmer
deg en sving, og kjør sakte og forsiktig gjennom svingen for å unngå
kraftig nedbremsing.
nViktige punkter vedrørende svinging
Tilhengerens hjul vil kjøre nærmere den indre siden av svingen enn
bilens hjul. Kjør bredere i svinger enn du normalt gjør for å skape
tilstrekkelig avstand til veikanten.
Veiledning
OM20C20NO.book Page 174 Friday, April 29, 2016 10:14 AM

1754-1. Før du begynner å kjøre
4
Kjøring
OM20C20NOn

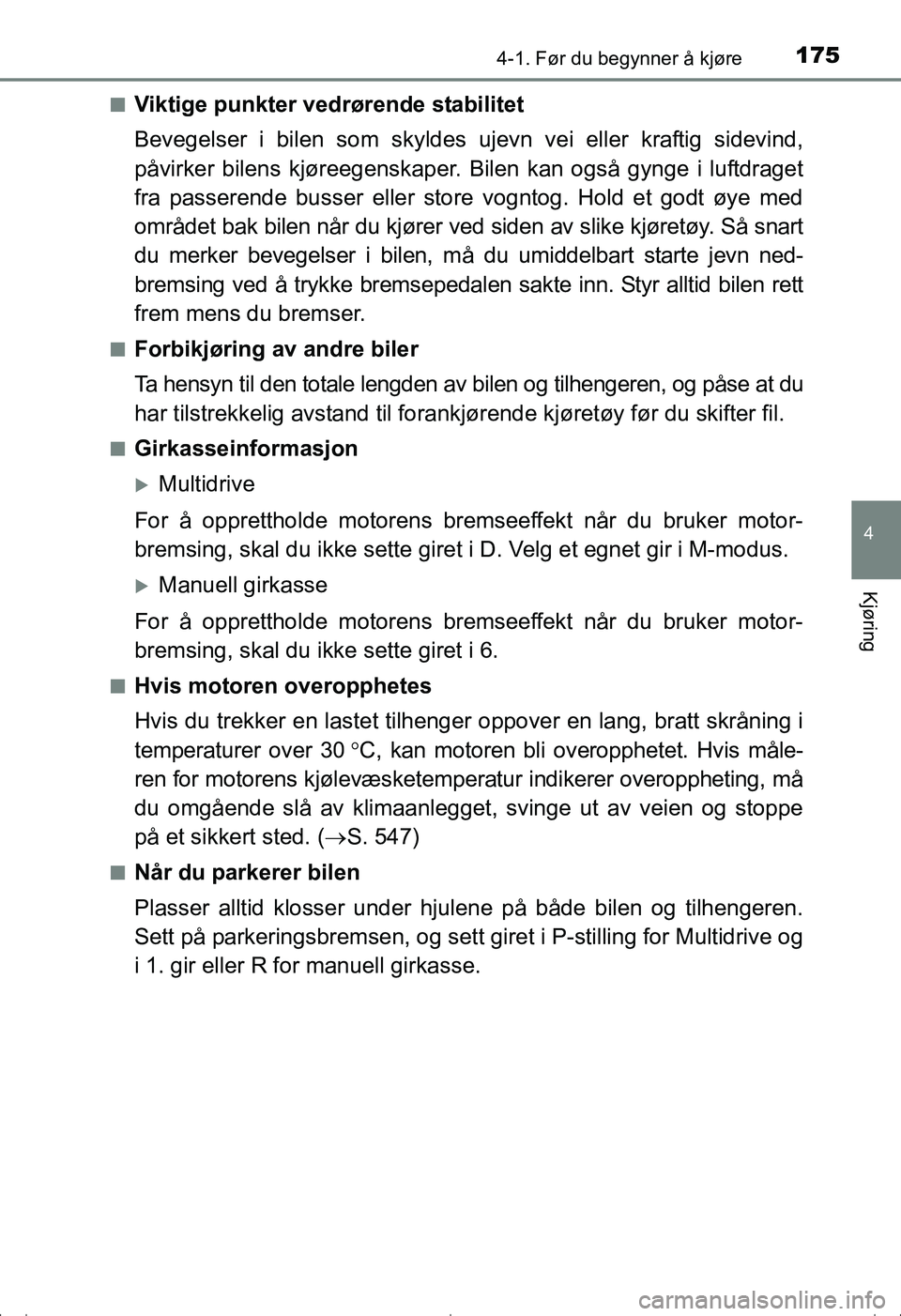

Viktige punkter vedrørende stabilitet
Bevegelser i bilen som skyldes uj
evn vei eller kraftig sidevind,
påvirker bilens kjøreegenskaper. Bilen kan også gynge i luftdraget
fra passerende busser eller store vogntog. Hold et godt øye med
området bak bilen når du kjører ved siden av slike kjøretøy. Så snart
du merker bevegelser i bilen, må du umiddelbart starte jevn ned-
bremsing ved å trykke bremsepedalen sakte inn. Styr alltid bilen rett
frem mens du bremser.
nForbikjøring av andre biler
Ta hensyn til den totale lengden av bilen og tilhengeren, og påse at du
har tilstrekkelig avstand til forankjø rende kjøretøy før du skifter fil.
nGirkasseinformasjon
Multidrive
For å opprettholde motorens bremseeffekt når du bruker motor-
bremsing, skal du ikke sette giret i D. Velg et egnet gir i M-modus.
Manuell girkasse
For å opprettholde motorens bremseeffekt når du bruker motor-
bremsing, skal du ikke sette giret i 6.
nHvis motoren overopphetes
Hvis du trekker en lastet tilhenger oppover en lang, bratt skråning i
temperaturer over 30 C, kan motoren bli overopphetet. Hvis måle-
ren for motorens kjølevæsketemperatur indikerer overoppheting, må
du omgående slå av klimaanlegget, svinge ut av veien og stoppe
på et sikkert sted. ( S. 547)
nNår du parkerer bilen
Plasser alltid klosser under hjulene på både bilen og tilhengeren.
Sett på parkeringsbremsen, og sett giret i P-stilling for Multidrive og
i 1. gir eller R for manuell girkasse.
OM20C20NO.book Page 175 Friday, April 29, 2016 10:14 AM

1764-1. Før du begynner å kjøre
OM20C20NO

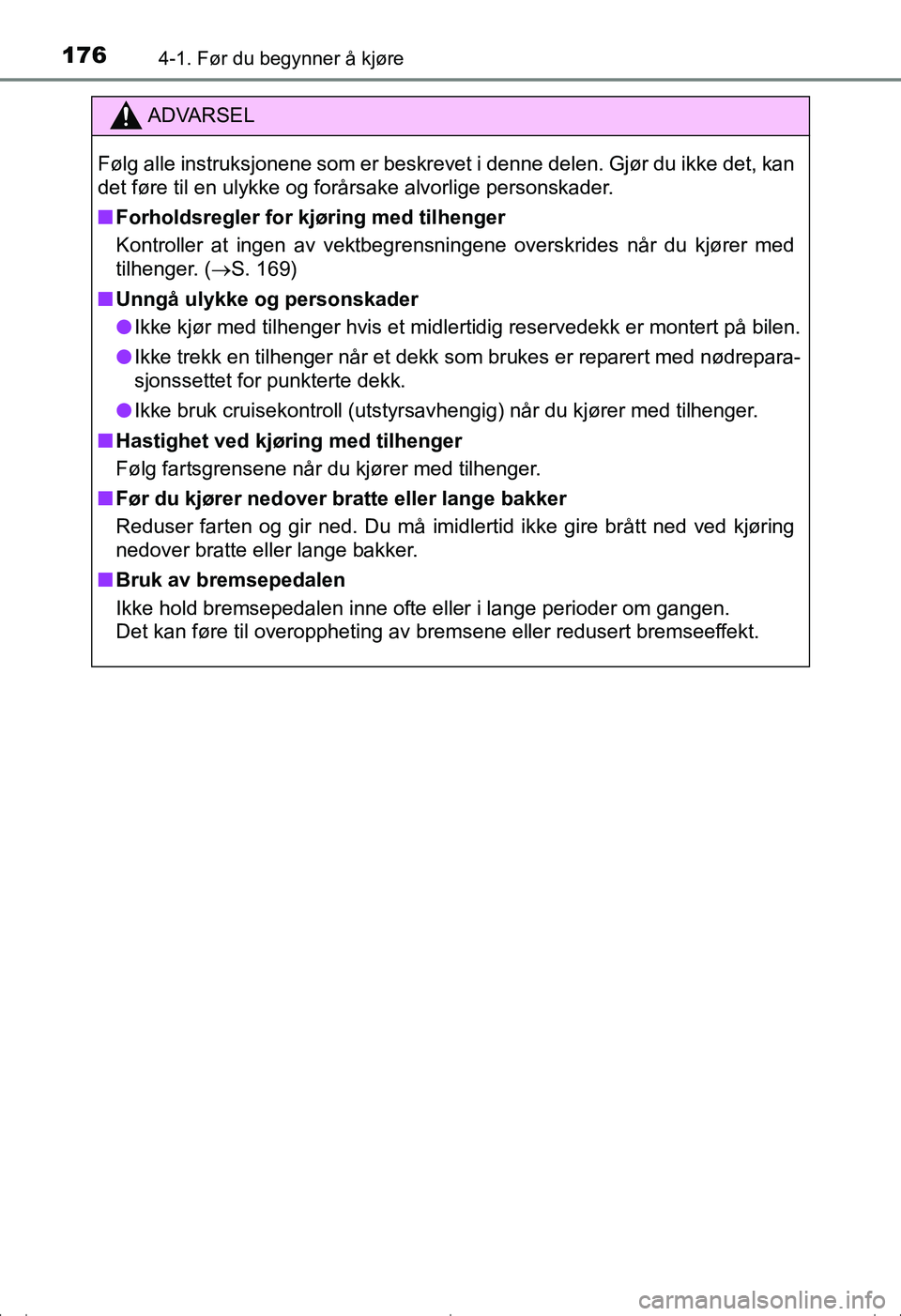

ADVARSEL
Følg alle instruksjonene som er beskrevet i denne delen. Gjør du ikke det, kan
det føre til en ulykke og forårsake alvorlige personskader.
nForholdsregler for kjøring med tilhenger
Kontroller at ingen av vektbegrensningene overskrides når du kjører med
tilhenger. ( S. 169)
n Unngå ulykke og personskader
l Ikke kjør med tilhenger hvis et midl ertidig reservedekk er montert på bilen.
l Ikke trekk en tilhenger når et dekk som brukes er reparert med nødrepara-
sjonssettet for punkterte dekk.
l Ikke bruk cruisekontroll (utstyrsavhengig) når du kjører med tilhenger.
n Hastighet ved kjøring med tilhenger
Følg fartsgrensene når du kjører med tilhenger.
n Før du kjører nedover bratte eller lange bakker
Reduser farten og gir ned. Du må imidle rtid ikke gire brått ned ved kjøring
nedover bratte eller lange bakker.
n Bruk av bremsepedalen
Ikke hold bremsepedalen inne ofte eller i lange perioder om gangen.
Det kan føre til overoppheting av bremsene eller redusert bremseeffekt.
OM20C20NO.book Page 176 Friday, April 29, 2016 10:14 AM

177
4
4-2. Kjøreprosedyrer
Kjøring
OM20C20NO

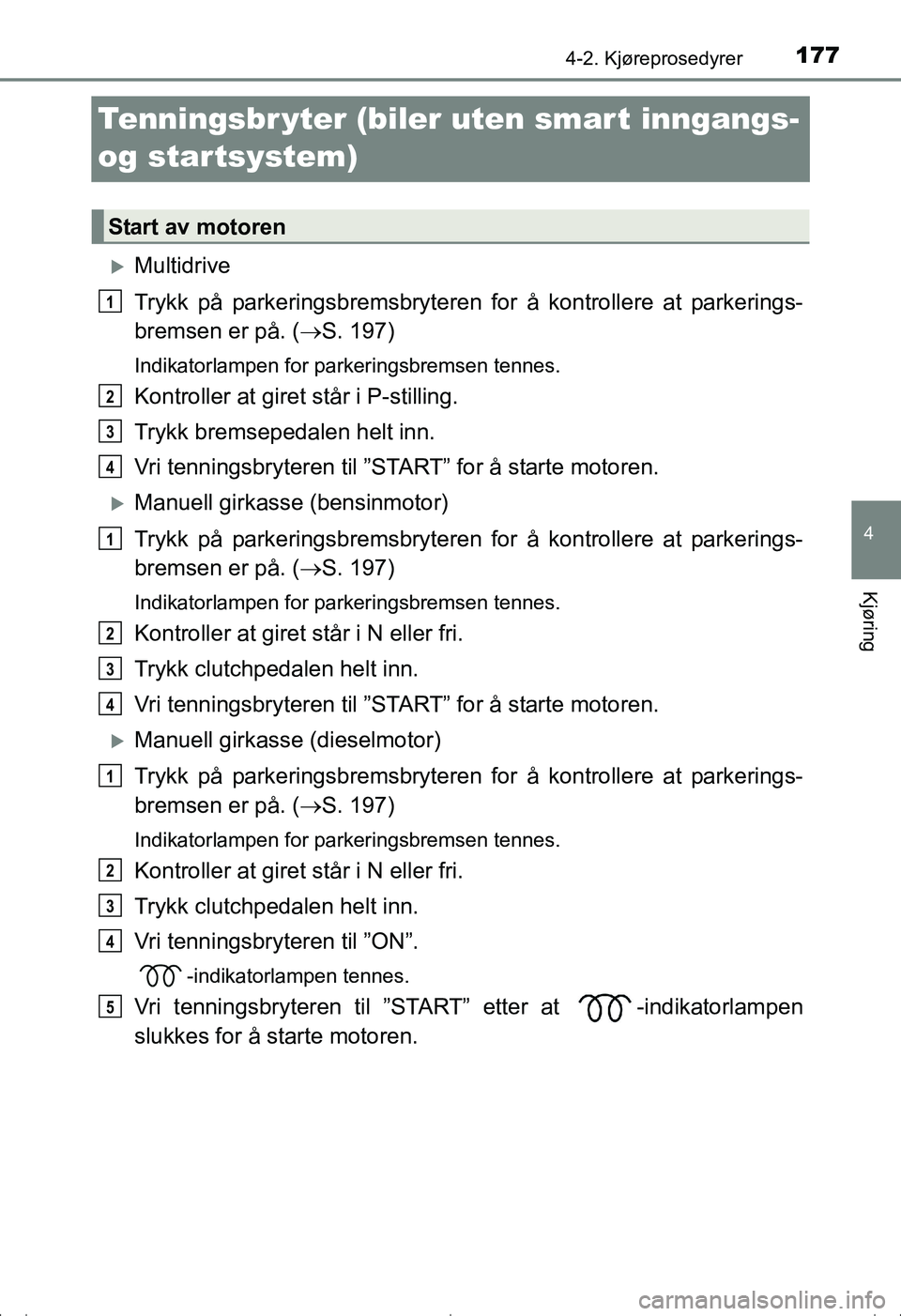

Tenningsbr yter (biler uten smar t inngangs-
og startsystem)
Multidrive
Trykk på parkeringsbremsbryteren for å kontrollere at parkerings-
bremsen er på. (S. 197)
Indikatorlampen for parkeringsbremsen tennes.
Kontroller at giret står i P-stilling.
Trykk bremsepedalen helt inn.
Vri tenningsbryteren til ”START” for å starte motoren.
Manuell girkasse (bensinmotor)
Trykk på parkeringsbremsbryteren for å kontrollere at parkerings-
bremsen er på. ( S. 197)
Indikatorlampen for parkeringsbremsen tennes.
Kontroller at giret står i N eller fri.
Trykk clutchpedalen helt inn.
Vri tenningsbryteren til ”START” for å starte motoren.
Manuell girkasse (dieselmotor)
Trykk på parkeringsbremsbryteren for å kontrollere at parkerings-
bremsen er på. ( S. 197)
Indikatorlampen for parkeringsbremsen tennes.
Kontroller at giret står i N eller fri.
Trykk clutchpedalen helt inn.
Vri tenningsbryteren til ”ON”.
-indikatorlampen tennes.
Vri tenningsbryteren til ”START” etter at -indikatorlampen
slukkes for å starte motoren.
Start av motoren
1
2
3
4
1
2
3
4
1
2
3
4
5
OM20C20NO.book Page 177 Friday, April 29, 2016 10:14 AM

1784-2. Kjøreprosedyrer
OM20C20NO
”LOCK”
Rattet låses, og nøkkelen kan tas
ut. (Biler med Multidrive: Nøkkelen
kan tas ut kun når giret er i P.)
”ACC”
Enkelte elektriske komponenter
kan brukes, for eksempel audio-
systemet.
”ON”
Alle elektriske komponenter kan brukes.
”START”
For starting av motoren.
nVri nøkkelen fra ”ACC” til ”LOCK”
Sett giret i P-stilling (Multidriv e) eller N (manuelt gir). (S. 187, 193)
nHvis motoren ikke starter
Det kan hende startsperren ikke er deaktivert. ( S. 72)
Kontakt en autorisert Toyota-forhandler, eller en annen behørig kvalifisert og
utstyrt faginstans.
n Når rattlåsen ikke kan frigjøres
Skifte tenningsbryterstilling
1
2
Sett inn nøkkelen, og vri den til
”LOCK”.
Når du starter motoren, kan det virke som
om tenningsbryteren står fast i ”LOCK”.
Frigjør den ved å vri på nøkkelen mens du
dreier rattet litt til venstre eller høyre.
3
4
1
2
OM20C20NO.book Page 178 Friday, April 29, 2016 10:14 AM
