TOYOTA AVENSIS 2017 Betriebsanleitungen (in German)

5818-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)
8
Wenn Störungen auftreten
XFahrzeuge mit normalem Reserverad
Wagenheber
Notabschleppöse
ReserveradWagenheberkurbel
Freigabewerkzeug für die Fest-
stellbremse
Radmutternschlüssel1
2
3
4
5
6
AVENSIS_OM_OM20C68M_(EM).book Page 581 Wednesday, June 15, 20
16 11:21 AM

5828-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)
XFahrzeuge mit Notrad
Aufbewahrungsort von Reserverad, Wagenheber und Werkzeugen
(Kombi)
Hinteres Zusatzstaufach
Wagenheberkurbel
Reserverad
WagenheberRadmutternschlüssel
Freigabewerkzeug für die Fest-
stellbremse
Notabschleppöse1
2
3
4
5
6
7
AVENSIS_OM_OM20C68M_(EM).book Page 582 Wednesday, June 15, 20
16 11:21 AM

5838-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)
8
Wenn Störungen auftreten
XFahrzeuge mit normalem Reserverad
Hinteres Zusatzstaufach
Wagenheberkurbel
Reserverad
Freigabewerkzeug für die Feststell-
bremseNotabschleppöse
Radmutternschlüssel
Wagenheber1
2
3
4
5
6
7
AVENSIS_OM_OM20C68M_(EM).book Page 583 Wednesday, June 15, 20
16 11:21 AM

5848-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)
WARNUNG
■Verwenden des Wagenhebers
Bei einer unsachgemäßen Verwendung des Wagenhebers kann das Fahrzeug plötz-
lich vom Wagenheber fallen, was tödliche oder schwere Verletzungen zur Folge
haben kann.
●Verwenden Sie den Wagenheber ausschließlich zum Wechseln von Rädern oder
zum Aufziehen und Entfernen von Schneeketten.
● Verwenden Sie zum Wechseln eines Rads mit einem platten Reifen nur den mit
diesem Fahrzeug gelieferten Wagenheber.
Verwenden Sie ihn nicht an anderen Fahrzeugen und verwenden Sie keine ande-
ren Wagenheber zum Wechseln von Rädern an diesem Fahrzeug.
● Stellen Sie immer sicher, dass der Wagenheber sicher am Ansatzpunkt angesetzt
ist.
● Kriechen Sie niemals ganz oder teilweise unter ein Fahrzeug, das nur vom Wagen-
heber abgestützt wird.
● Starten Sie den Motor nicht bzw. lassen Sie ihn nicht laufen, wenn das Fahrzeug
aufgebockt ist.
● Heben Sie das Fahrzeug keinesfalls an, wenn sich jemand darin befindet.
● Legen Sie beim Anheben keinen Gegenstand auf oder unter den Wagenheber.
● Heben Sie das Fahrzeug nicht höher an als zum Radwechseln erforderlich.
● Verwenden Sie Untersetzböcke, wenn es notwendig ist, unter das Fahrzeug zu
kriechen.
Seien Sie besonders vorsichtig beim Absenken des Fahrzeugs, um sicherzustellen,
dass niemand, der am oder in der Nähe des Fahrzeugs arbeitet, verletzt wird.
AVENSIS_OM_OM20C68M_(EM).book Page 584 Wednesday, June 15, 20 16 11:21 AM

5858-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)
8
Wenn Störungen auftreten
Heben Sie den Haken der Abde-
ckung am Kofferraumboden an.
Sichern Sie die Abdeckung mit
dem vorhandenen Haken.
Fahrzeuge mit normalem Reser-
verad:
Haken Sie den Befestigungsrie-
men aus und entnehmen Sie den
Wagenheber.
Achten Sie nach dem Verstauen des
Wagenhebers darauf, dass dieser ord-
nungsgemäß durch den Befestigungs-
riemen gehalten wird.
Entfernen Sie den hinteren
Gepäckraumboden.
Entnehmen des Wagenhebers (Stufenheckmodell)
1
2
3
Entnehmen des Wagenhebers (Kombi)
1
AVENSIS_OM_OM20C68M_(EM).book Page 585 Wednesday, June 15, 2016 11:21 AM

5868-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)
Entfernen Sie das hintere Zusatz-
staufach.
Fahrzeuge mit normalem Reser-
verad:
Haken Sie den Befestigungsrie-
men aus und entnehmen Sie den
Wagenheber.
Achten Sie nach dem Verstauen des
Wagenhebers darauf, dass dieser ord-
nungsgemäß durch den Befestigungs-
riemen gehalten wird.
XFahrzeuge mit Notrad
Lösen Sie die mittige Befestigungs-
vorrichtung, mit der das Reserverad
gesichert ist.
XFahrzeuge mit normalem Reserverad
Lösen Sie die mittige Befestigungs-
vorrichtung, mit der das Reserverad
und der Werkzeugkasten gesichert
sind.
2
3
Herausnehmen des Reserverads (Stufenheckmodell)
AVENSIS_OM_OM20C68M_(EM).book Page 586 Wednesday, June 15, 20 16 11:21 AM

5878-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)
8
Wenn Störungen auftreten
XFahrzeuge mit Notrad
Lösen Sie die mittige Befestigungs-
vorrichtung, mit der das Reserverad
gesichert ist.
XFahrzeuge mit normalem Reserverad
Lösen Sie die mittige Befestigungs-
vorrichtung, mit der das Reserverad
und der Werkzeugkasten gesichert
sind.
Herausnehmen des Reserverads (Kombi)
WARNUNG
■ Beim Verstauen des Reserverads
Achten Sie darauf, sich nicht die Finger oder andere Körperteile zwischen Reser-
verad und Karosserie einzuklemmen.
AVENSIS_OM_OM20C68M_(EM).book Page 587 Wednesday, June 15, 20 16 11:21 AM

5888-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)
Blockieren Sie die Räder mit Unterlegkeilen.
Hebeln Sie die Radzierkappe (falls
vorhanden) mit dem Schlüssel ab.
Halten Sie zum Schutz der Radzier-
kappe wie abgebildet einen Lappen
zwischen Schlüssel und Radzierkappe.
Bei Fahrzeugen mit Radkappenabzie-
her siehe S. 494.
Lockern Sie die Radmuttern ein
wenig (eine Umdrehung).
Radwechsel bei einer Reifenpanne
1
XStufenheckmodellXKombi
Platter ReifenPosition der Unterlegkeile
Vorn Links Hinter dem rechten Hinterrad
Rechts Hinter dem linken Hinterrad
HintenLinksVor dem rechten Vorderrad
RechtsVor dem linken Vorderrad
2
3
AVENSIS_OM_OM20C68M_(EM).book Page 588 Wednesday, June 15, 20
16 11:21 AM

5898-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)
8
Wenn Störungen auftreten

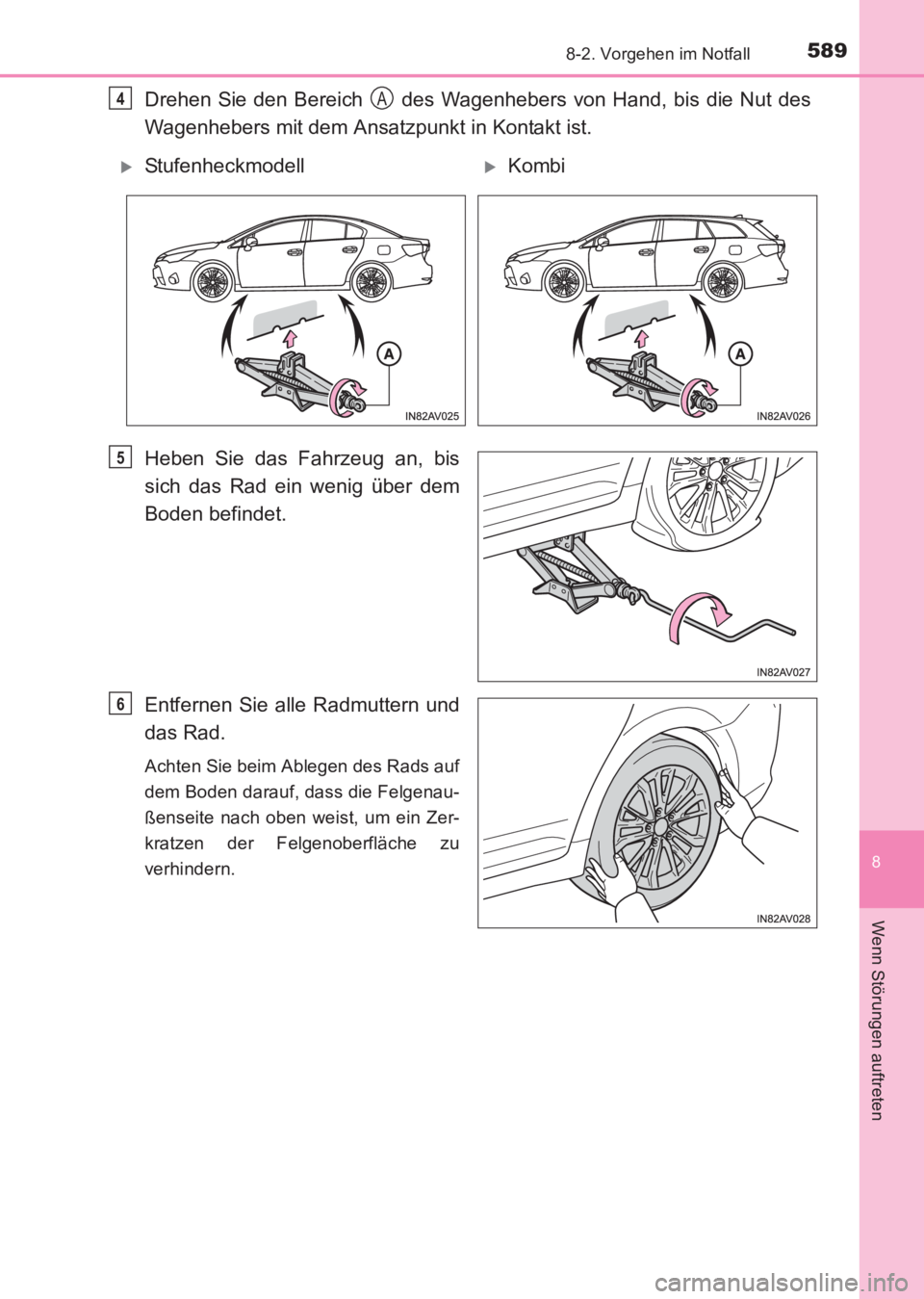

Drehen Sie den Bereich des Wagenhebers von Hand, bis die Nut des
Wagenhebers mit dem Ansatzpunkt in Kontakt ist.
Heben Sie das Fahrzeug an, bis
sich das Rad ein wenig über dem
Boden befindet.
Entfernen Sie alle Radmuttern und
das Rad.
Achten Sie beim Ablegen des Rads auf
dem Boden darauf, dass die Felgenau-
ßenseite nach oben weist, um ein Zer-
kratzen der Felgenoberfläche zu
verhindern.
4A
XStufenheckmodellXKombi
5
6
AVENSIS_OM_OM20C68M_(EM).book Page 589 Wednesday, June 15, 2016 11:21 AM

5908-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)

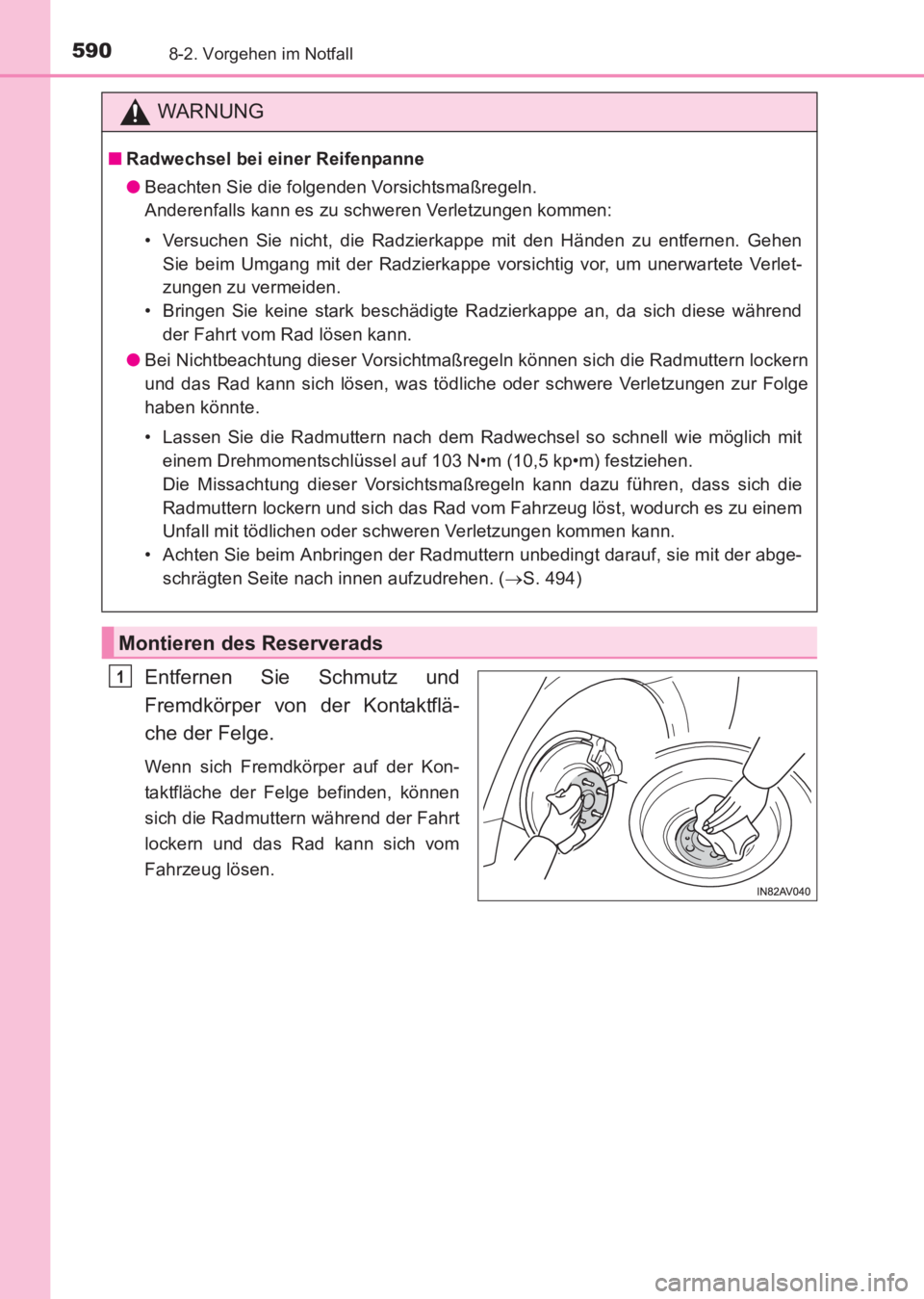

Entfernen Sie Schmutz und
Fremdkörper von der Kontaktflä-
che der Felge.
Wenn sich Fremdkörper auf der Kon-
taktfläche der Felge befinden, können
sich die Radmuttern während der Fahrt
lockern und das Rad kann sich vom
Fahrzeug lösen.
WARNUNG
■Radwechsel bei einer Reifenpanne
●Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu schweren Verletzungen kommen:
• Versuchen Sie nicht, die Radzierkappe mit den Händen zu entfernen. Gehen
Sie beim Umgang mit der Radzierkappe vorsichtig vor, um unerwartete Verlet-
zungen zu vermeiden.
• Bringen Sie keine stark beschädigte Radzierkappe an, da sich diese während der Fahrt vom Rad lösen kann.
● Bei Nichtbeachtung dieser Vorsichtmaßregeln können sich die Radmuttern lockern
und das Rad kann sich lösen, was tödliche oder schwere Verletzungen zur Folge
haben könnte.
• Lassen Sie die Radmuttern nach dem Radwechsel so schnell wie möglich mit
einem Drehmomentschlüssel auf 103 N•m (10,5 kp•m) festziehen.
Die Missachtung dieser Vorsichtsmaßregeln kann dazu führen, dass sich die
Radmuttern lockern und sich das Rad vom Fahrzeug löst, wodurch es zu einem
Unfall mit tödlichen oder schweren Verletzungen kommen kann.
• Achten Sie beim Anbringen der Radmuttern unbedingt darauf, sie mit der abge- schrägten Seite nach innen aufzudrehen. ( →S. 494)
Montieren des Reserverads
1
