TOYOTA AVENSIS 2017 Betriebsanleitungen (in German)

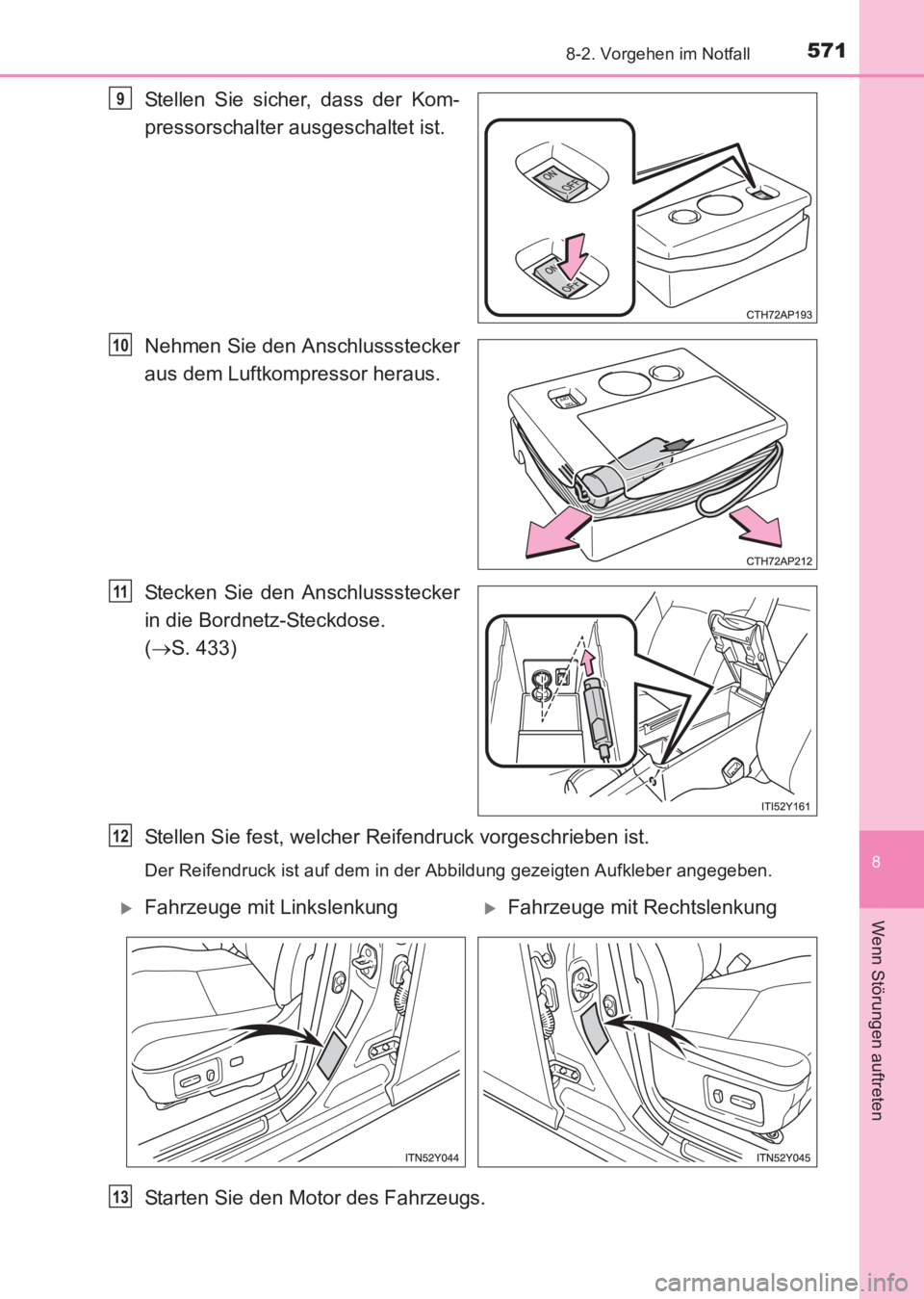

5718-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)
8
Wenn Störungen auftreten
Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
Nehmen Sie den Anschlussstecker
aus dem Luftkompressor heraus.
Stecken Sie den Anschlussstecker
in die Bordnetz-Steckdose.
(→ S. 433)
Stellen Sie fest, welcher Reifendruck vorgeschrieben ist.
Der Reifendruck ist auf dem in der Abbildung gezeigten Aufkleber angegeben.
Starten Sie den Motor des Fahrzeugs.
9
10
11
12
XFahrzeuge mit LinkslenkungXFahrzeuge mit Rechtslenkung
13
AVENSIS_OM_OM20C68M_(EM).book Page 571 Wednesday, June 15, 20 16 11:21 AM

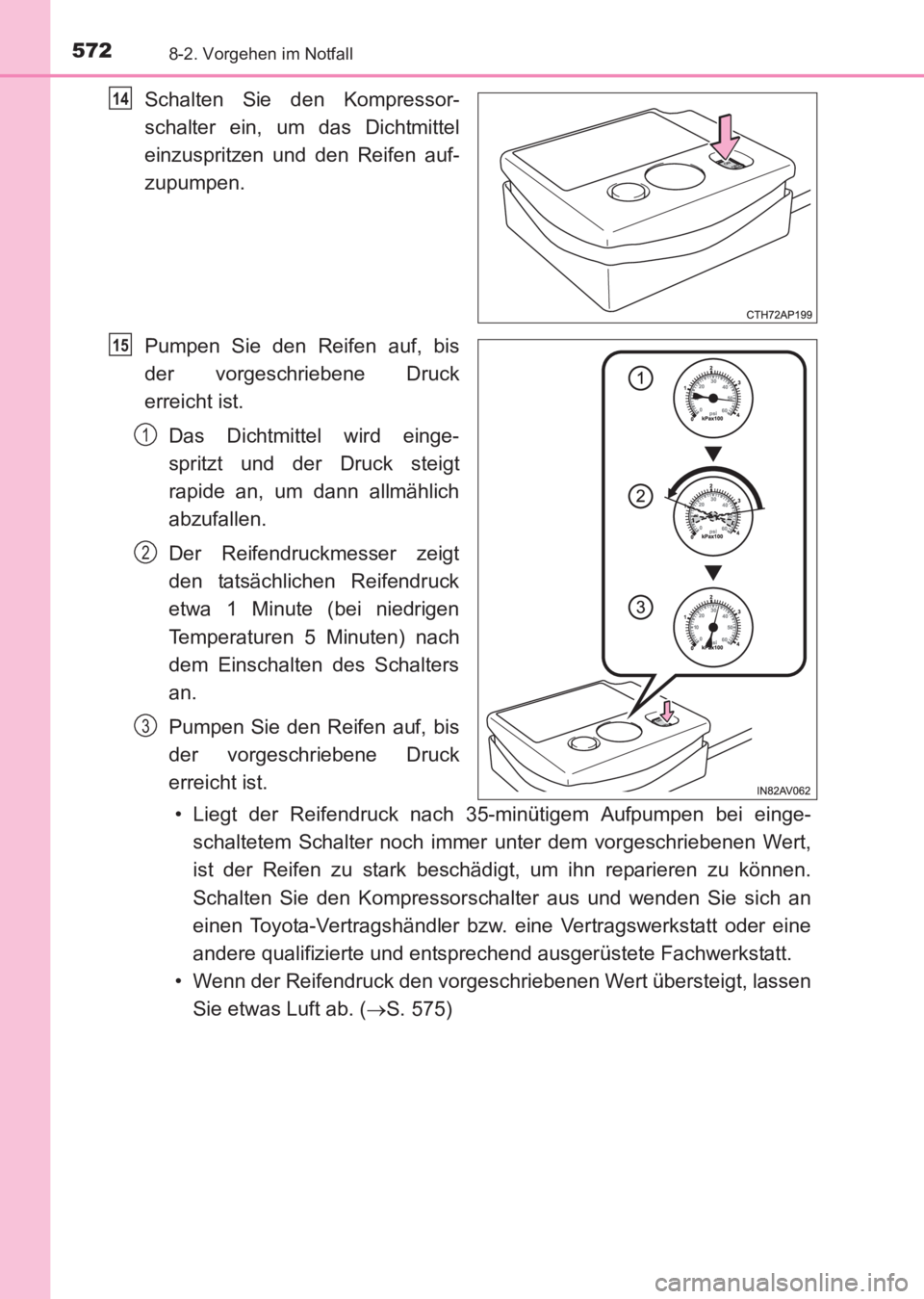

5728-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)
Schalten Sie den Kompressor-
schalter ein, um das Dichtmittel
einzuspritzen und den Reifen auf-
zupumpen.
Pumpen Sie den Reifen auf, bis
der vorgeschriebene Druck
erreicht ist.Das Dichtmittel wird einge-
spritzt und der Druck steigt
rapide an, um dann allmählich
abzufallen.
Der Reifendruckmesser zeigt
den tatsächlichen Reifendruck
etwa 1 Minute (bei niedrigen
Temperaturen 5 Minuten) nach
dem Einschalten des Schalters
an.
Pumpen Sie den Reifen auf, bis
der vorgeschriebene Druck
erreicht ist.• Liegt der Reifendruck nach 35-minütigem Aufpumpen bei einge- schaltetem Schalter noch immer unter dem vorgeschriebenen Wert,
ist der Reifen zu stark beschädigt, um ihn reparieren zu können.
Schalten Sie den Kompressorschalter aus und wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine
andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
• Wenn der Reifendruck den vorgeschriebenen Wert übersteigt, lassen Sie etwas Luft ab. ( →S. 575)14
15
1
2
3
AVENSIS_OM_OM20C68M_(EM).book Page 572 Wednesday, June 15, 20 16 11:21 AM

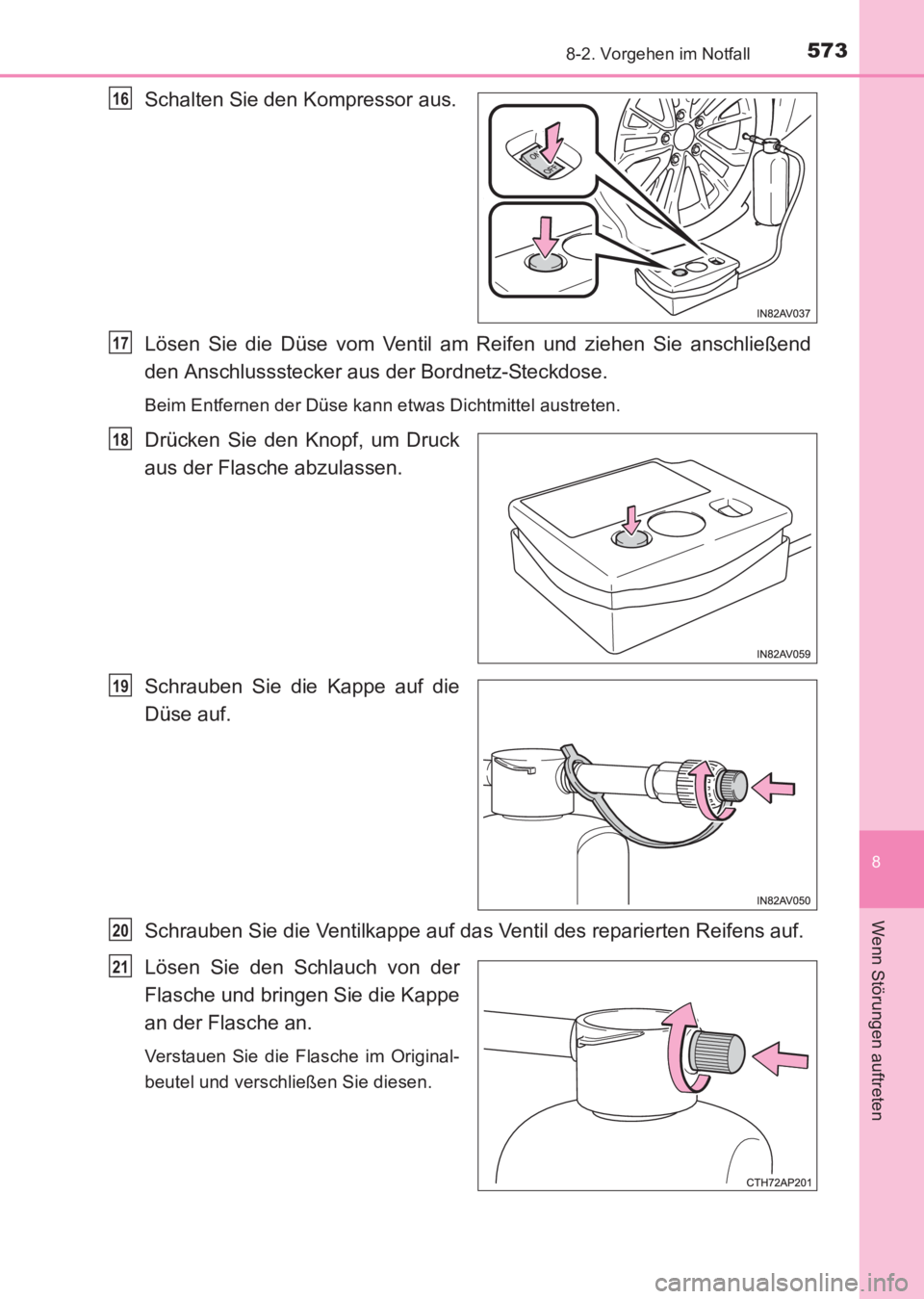

5738-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)
8
Wenn Störungen auftreten
Schalten Sie den Kompressor aus.
Lösen Sie die Düse vom Ventil am Reifen und ziehen Sie anschließend
den Anschlussstecker aus der Bordnetz-Steckdose.
Beim Entfernen der Düse kann etwas Dichtmittel austreten.
Drücken Sie den Knopf, um Druck
aus der Flasche abzulassen.
Schrauben Sie die Kappe auf die
Düse auf.
Schrauben Sie die Ventilkappe auf das Ventil des reparierten Reifens auf.
Lösen Sie den Schlauch von der
Flasche und bringen Sie die Kappe
an der Flasche an.
Verstauen Sie die Flasche im Original-
beutel und verschließen Sie diesen.
16
17
18
19
20
21
AVENSIS_OM_OM20C68M_(EM).book Page 573 Wednesday, June 15, 2016 11:21 AM

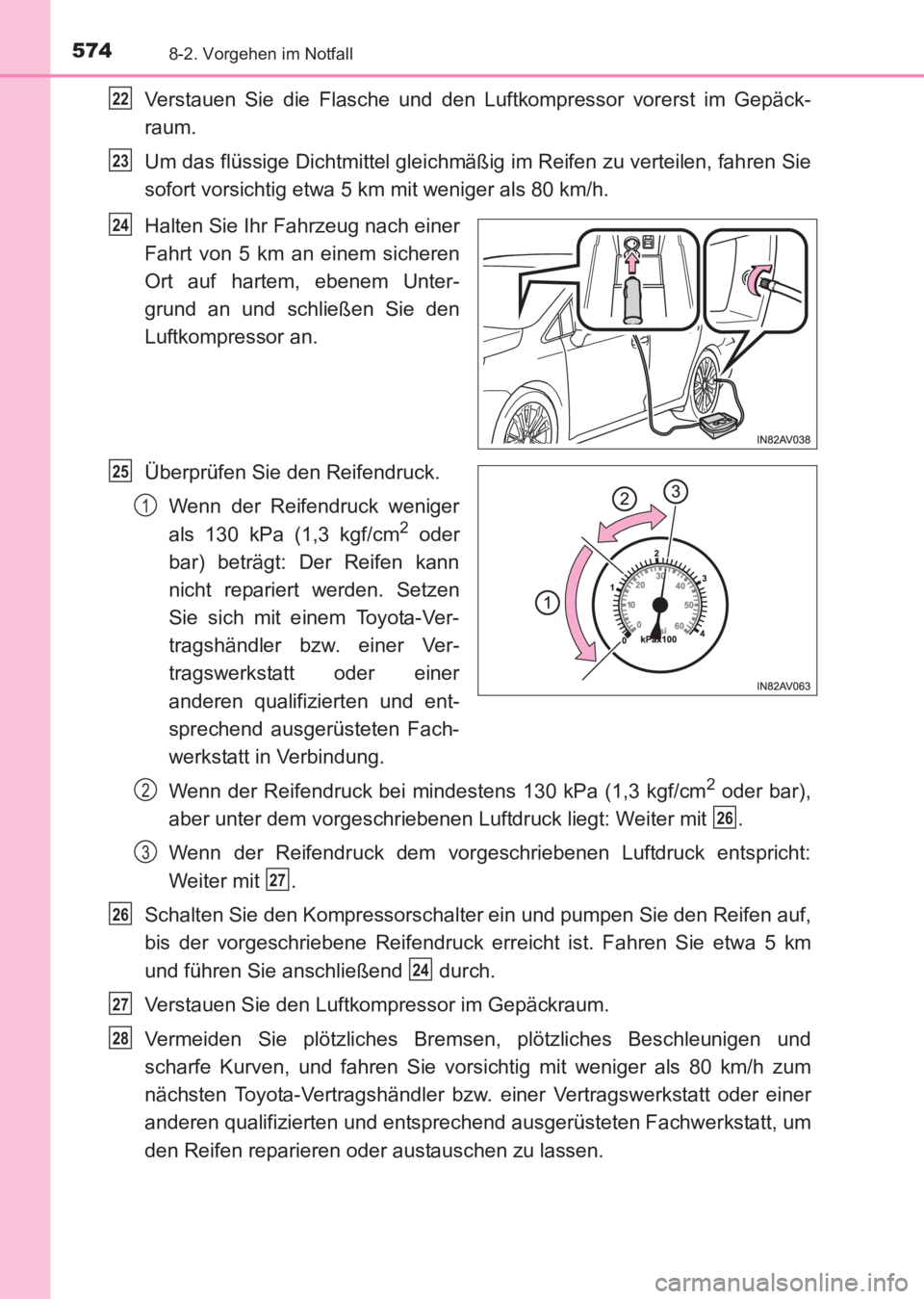

5748-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)
Verstauen Sie die Flasche und den Luftkompressor vorerst im Gepäck-
raum.
Um das flüssige Dichtmittel gleichmäßig im Reifen zu verteilen, fahren Sie
sofort vorsichtig etwa 5 km mit weniger als 80 km/h.
Halten Sie Ihr Fahrzeug nach einer
Fahrt von 5 km an einem sicheren
Ort auf hartem, ebenem Unter-
grund an und schließen Sie den
Luftkompressor an.
Überprüfen Sie den Reifendruck.Wenn der Reifendruck weniger
als 130 kPa (1,3 kgf/cm
2 oder
bar) beträgt: Der Reifen kann
nicht repariert werden. Setzen
Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Ver-
tragswerkstatt oder einer
anderen qualifizierten und ent-
sprechend ausgerüsteten Fach-
werkstatt in Verbindung.
Wenn der Reifendruck bei mindestens 130 kPa (1,3 kgf/cm
2 oder bar),
aber unter dem vorgeschriebenen Luftdruck liegt: Weiter mit .
Wenn der Reifendruck dem vorgeschriebenen Luftdruck entspricht:
Weiter mit .
Schalten Sie den Kompressorschalter ein und pumpen Sie den Reifen auf,
bis der vorgeschriebene Reifendruck erreicht ist. Fahren Sie etwa 5 km
und führen Sie anschließend durch.
Verstauen Sie den Luftkompressor im Gepäckraum.
Vermeiden Sie plötzliches Bremsen, plötzliches Beschleunigen und
scharfe Kurven, und fahren Sie vorsichtig mit weniger als 80 km/h zum
nächsten Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt, um
den Reifen reparieren oder austauschen zu lassen.
22
23
24
25
1
2
26
3
27
26
24
27
28
AVENSIS_OM_OM20C68M_(EM).book Page 574 Wednesday, June 15, 20 16 11:21 AM

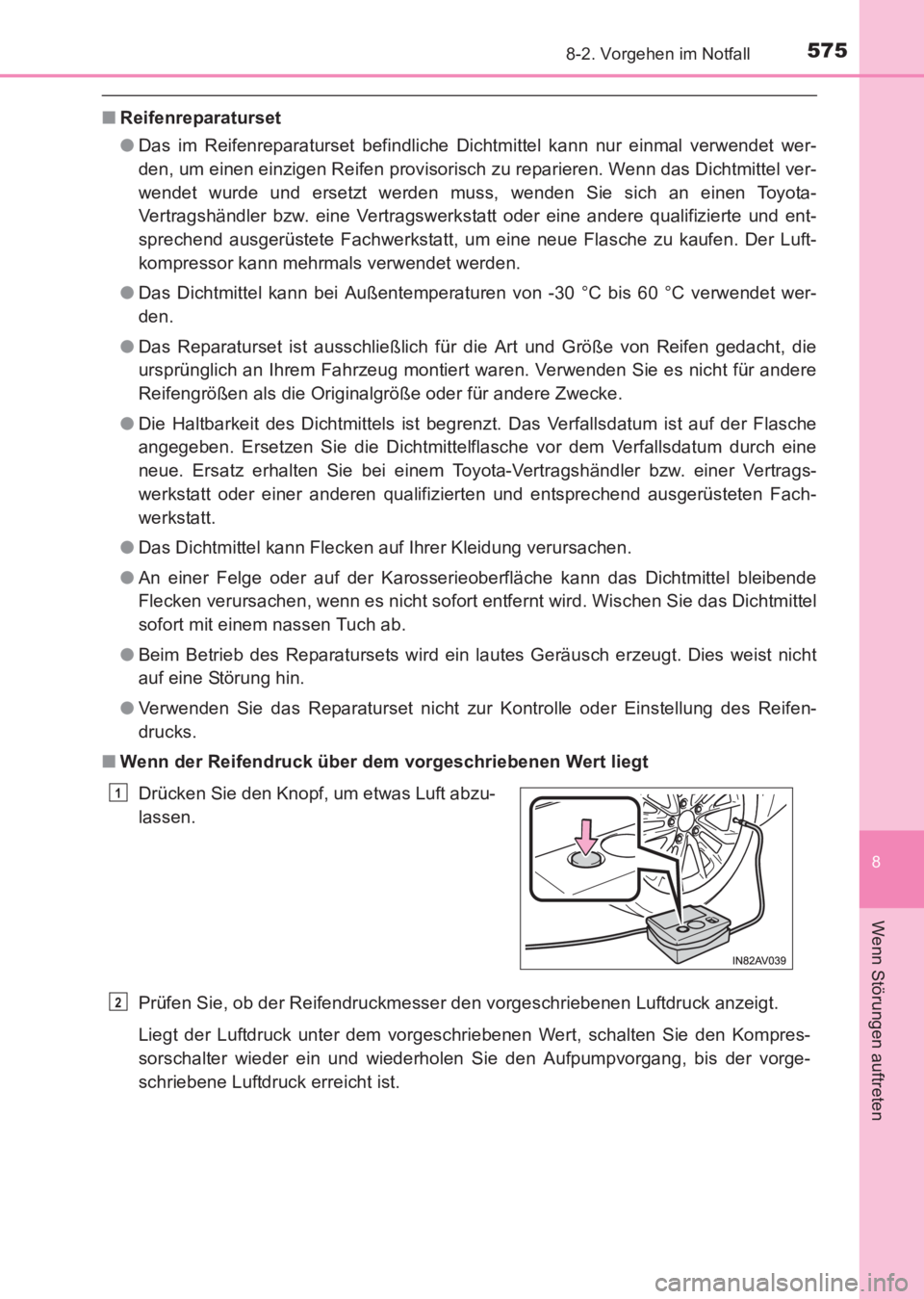

5758-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)
8
Wenn Störungen auftreten
■Reifenreparaturset
●Das im Reifenreparaturset befindliche Dichtmittel kann nur einmal verwendet wer-
den, um einen einzigen Reifen provisorisch zu reparieren. Wenn das Dichtmittel ver-
wendet wurde und ersetzt werden muss, wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und ent-
sprechend ausgerüstete Fachwerkstatt, um eine neue Flasche zu kaufen. Der Luft-
kompressor kann mehrmals verwendet werden.
● Das Dichtmittel kann bei Außentemperaturen von -30 °C bis 60 °C verwendet wer-
den.
● Das Reparaturset ist ausschließlich für die Art und Größe von Reifen gedacht, die
ursprünglich an Ihrem Fahrzeug montiert waren. Verwenden Sie es nicht für andere
Reifengrößen als die Originalgröße oder für andere Zwecke.
● Die Haltbarkeit des Dichtmittels ist begrenzt. Das Verfallsdatum ist auf der Flasche
angegeben. Ersetzen Sie die Dichtmittelflasche vor dem Verfallsdatum durch eine
neue. Ersatz erhalten Sie bei einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt.
● Das Dichtmittel kann Flecken auf Ihrer Kleidung verursachen.
● An einer Felge oder auf der Karosserieoberfläche kann das Dichtmittel bleibende
Flecken verursachen, wenn es nicht sofort entfernt wird. Wischen Sie das Dichtmittel
sofort mit einem nassen Tuch ab.
● Beim Betrieb des Reparatursets wird ein lautes Geräusch erzeugt. Dies weist nicht
auf eine Störung hin.
● Verwenden Sie das Reparaturset nicht zur Kontrolle oder Einstellung des Reifen-
drucks.
■ Wenn der Reifendruck über dem vorgeschriebenen Wert liegt
Prüfen Sie, ob der Reifendruckmesser den vorgeschriebenen Luftdruck anzeigt.
Liegt der Luftdruck unter dem vorgeschriebenen Wert, schalten Sie den Kompres-
sorschalter wieder ein und wiederholen Sie den Aufpumpvorgang, bis der vorge-
schriebene Luftdruck erreicht ist. Drücken Sie den Knopf, um etwas Luft abzu-
lassen.
1
2
AVENSIS_OM_OM20C68M_(EM).book Page 575 Wednesday, June 15, 20 16 11:21 AM

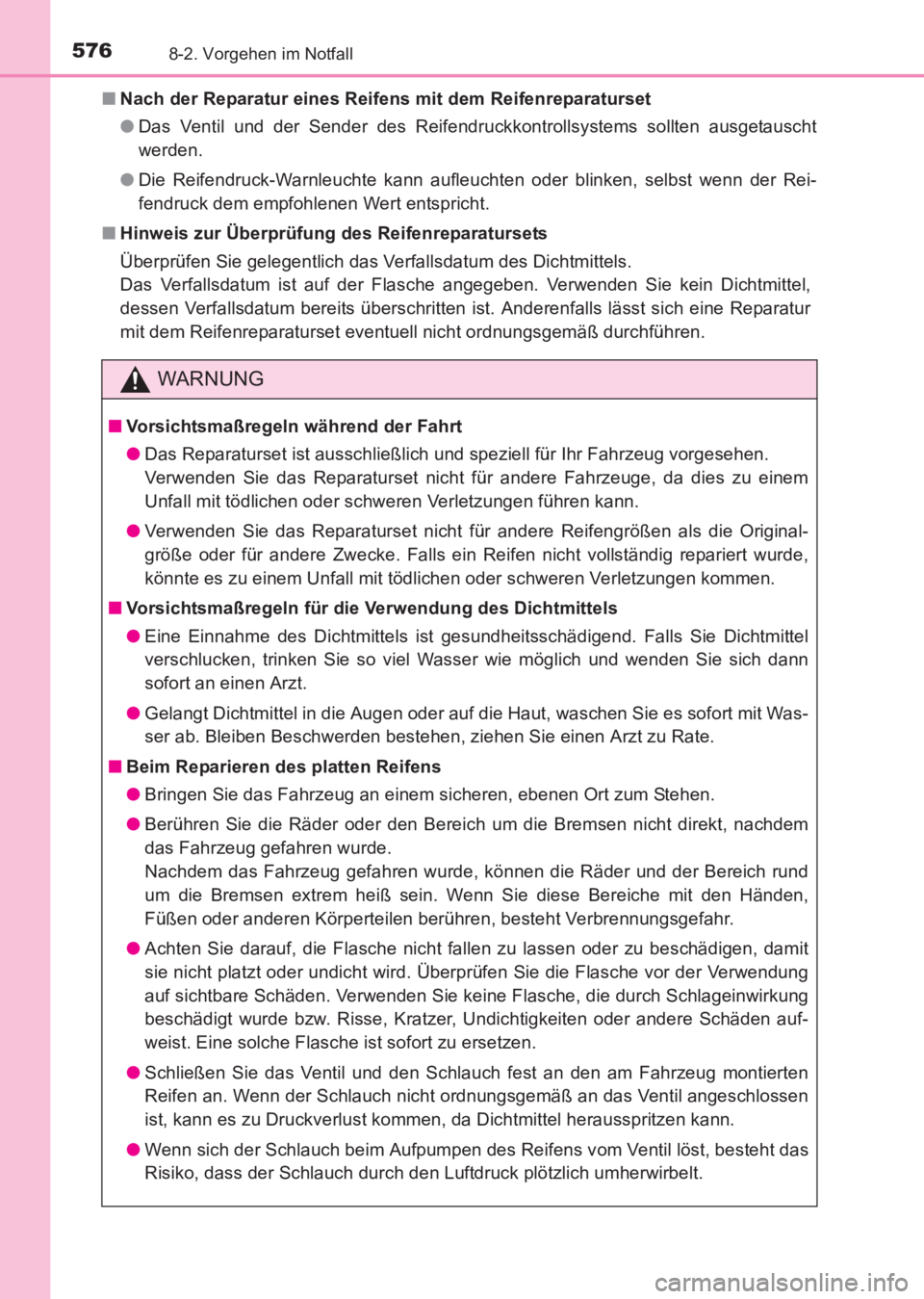

5768-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)■
Nach der Reparatur eines Reifens mit dem Reifenreparaturset
●Das Ventil und der Sender des Reifendruckkontrollsystems sollten ausgetauscht
werden.
● Die Reifendruck-Warnleuchte kann aufleuchten oder blinken, selbst wenn der Rei-
fendruck dem empfohlenen Wert entspricht.
■ Hinweis zur Überprüfung des Reifenreparatursets
Überprüfen Sie gelegentlich das Verfallsdatum des Dichtmittels.
Das Verfallsdatum ist auf der Flasche angegeben. Verwenden Sie kein Dichtmittel,
dessen Verfallsdatum bereits überschritten ist. Anderenfalls lässt sich eine Reparatur
mit dem Reifenreparaturset eventuell nicht ordnungsgemäß durchführen.
WARNUNG
■Vorsichtsmaßregeln während der Fahrt
●Das Reparaturset ist ausschließlich und speziell für Ihr Fahrzeug vorgesehen.
Verwenden Sie das Reparaturset nicht für andere Fahrzeuge, da dies zu einem
Unfall mit tödlichen oder schweren Verletzungen führen kann.
● Verwenden Sie das Reparaturset nicht für andere Reifengrößen als die Original-
größe oder für andere Zwecke. Falls ein Reifen nicht vollständig repariert wurde,
könnte es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen.
■ Vorsichtsmaßregeln für die Verwendung des Dichtmittels
●Eine Einnahme des Dichtmittels ist gesundheitsschädigend. Falls Sie Dichtmittel
verschlucken, trinken Sie so viel Wasser wie möglich und wenden Sie sich dann
sofort an einen Arzt.
● Gelangt Dichtmittel in die Augen oder auf die Haut, waschen Sie es sofort mit Was-
ser ab. Bleiben Beschwerden bestehen, ziehen Sie einen Arzt zu Rate.
■ Beim Reparieren des platten Reifens
●Bringen Sie das Fahrzeug an einem sicheren, ebenen Ort zum Stehen.
● Berühren Sie die Räder oder den Bereich um die Bremsen nicht direkt, nachdem
das Fahrzeug gefahren wurde.
Nachdem das Fahrzeug gefahren wurde, können die Räder und der Bereich rund
um die Bremsen extrem heiß sein. Wenn Sie diese Bereiche mit den Händen,
Füßen oder anderen Körperteilen berühren, besteht Verbrennungsgefahr.
● Achten Sie darauf, die Flasche nicht fallen zu lassen oder zu beschädigen, damit
sie nicht platzt oder undicht wird. Überprüfen Sie die Flasche vor der Verwendung
auf sichtbare Schäden. Verwenden Sie keine Flasche, die durch Schlageinwirkung
beschädigt wurde bzw. Risse, Kratzer, Undichtigkeiten oder andere Schäden auf-
weist. Eine solche Flasche ist sofort zu ersetzen.
● Schließen Sie das Ventil und den Schlauch fest an den am Fahrzeug montierten
Reifen an. Wenn der Schlauch nicht ordnungsgemäß an das Ventil angeschlossen
ist, kann es zu Druckverlust kommen, da Dichtmittel herausspritzen kann.
● Wenn sich der Schlauch beim Aufpumpen des Reifens vom Ventil löst, besteht das
Risiko, dass der Schlauch durch den Luftdruck plötzlich umherwirbelt.
AVENSIS_OM_OM20C68M_(EM).book Page 576 Wednesday, June 15, 20 16 11:21 AM

5778-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)
8
Wenn Störungen auftreten
WARNUNG
■Beim Reparieren des platten Reifens
●Nachdem das Aufpumpen des Reifens beendet ist, kann das Dichtmittel versprit-
zen, wenn der Schlauch gelöst oder Luft aus dem Reifen gelassen wird.
● Befolgen Sie bei der Reparatur des Reifens die Bedienungshinweise. Werden
diese Hinweise nicht beachtet, kann das Dichtmittel unter Umständen heraussprit-
zen.
● Halten Sie während der Reparatur Abstand zum Reifen, da die Gefahr besteht,
dass der Reifen während des Reparaturvorgangs platzt. Wenn Sie Risse oder Ver-
formungen am Reifen bemerken, schalten Sie den Kompressorschalter aus und
beenden Sie den Reparaturvorgang sofort.
● Das Reparaturset kann bei langem Betrieb überhitzen. Verwenden Sie das Repa-
raturset nicht länger als 40 Minuten durchgehend.
● Teile des Reparatursets werden während des Betriebs heiß. Lassen Sie beim
Umgang mit dem Reparaturset während des Betriebs und nach dem Betrieb Vor-
sicht walten. Berühren Sie nicht das Metallteil im Verbindungsbereich zwischen
Flasche und Luftkompressor. Es wird extrem heiß.
● Bringen Sie den Geschwindigkeitswarnaufkleber nicht in einem anderen Bereich
als dem angegebenen an. Wird der Aufkleber in einem Bereich angebracht, in dem
sich ein SRS-Airbag befindet, zum Beispiel auf dem Lenkradpolster, kann er die
ordnungsgemäße Funktion des SRS-Airbags behindern.
■ Das flüssige Dichtmittel durch Fahren gleichmäßig verteilen
Beachten Sie folgende Vorsichtsmaßregeln, um die Unfallgefahr zu minimieren.
Anderenfalls kann es zu einem Verlust der Fahrzeugbeherrschung und damit zu
einem Unfall mit tödlichen oder schweren Verletzungen kommen.
●Fahren Sie das Fahrzeug vorsichtig mit niedriger Geschwindigkeit. Seien Sie beim
Abbiegen und in Kurven besonders vorsichtig.
● Wenn das Fahrzeug nicht geradeaus fährt oder Sie ein Ziehen durch das Lenkrad
spüren, halten Sie das Fahrzeug an und überprüfen Sie Folgendes:
• Reifenzustand. Der Reifen hat sich möglicherweise von der Felge gelöst.
• Reifendruck. Wenn der Reifendruck 130 kPa (1,3 kgf/cm
2 oder bar) oder weniger
beträgt, ist der Reifen möglicherweise schwer beschädigt.
AVENSIS_OM_OM20C68M_(EM).book Page 577 Wednesday, June 15, 20 16 11:21 AM

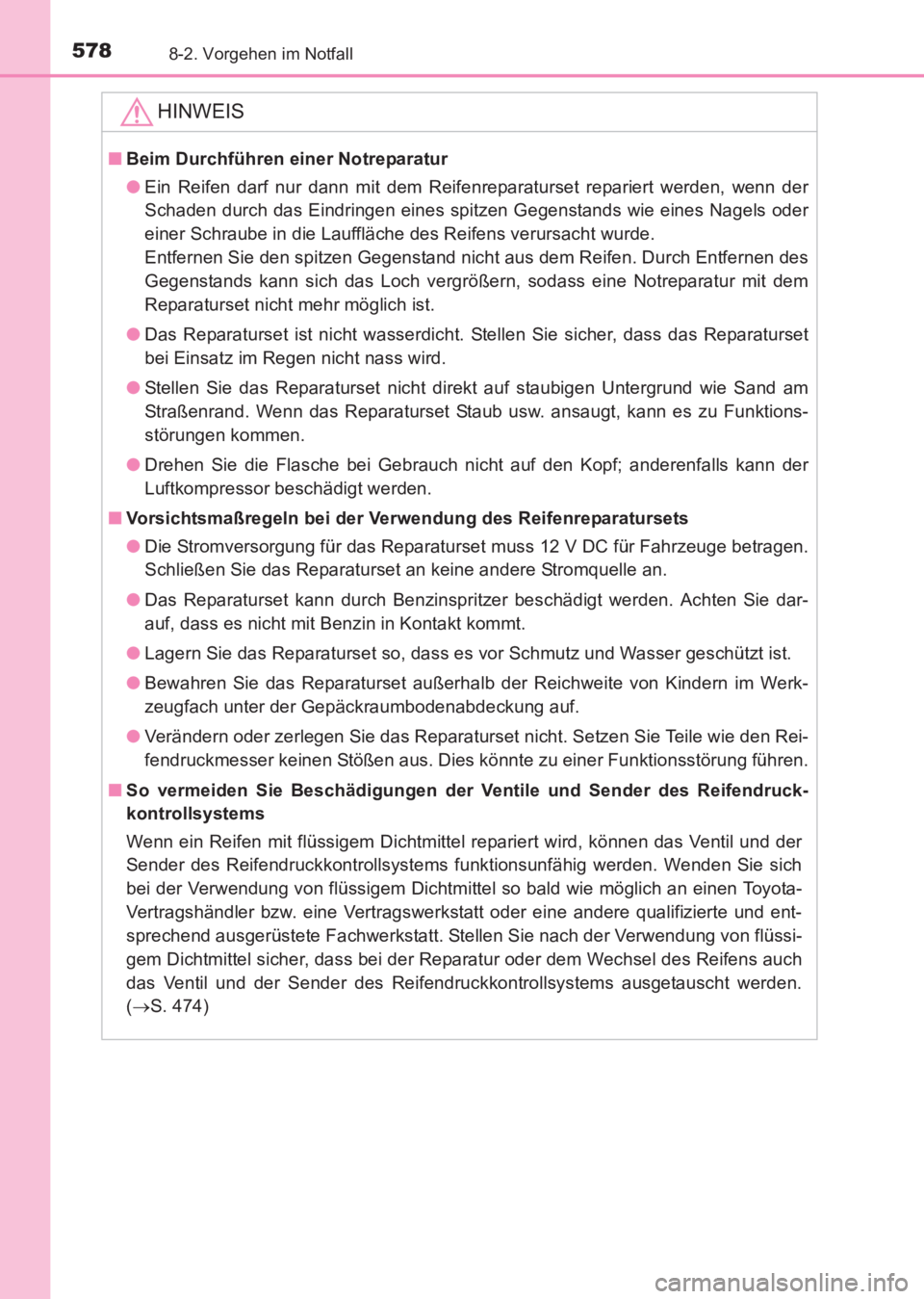

5788-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)
HINWEIS
■Beim Durchführen einer Notreparatur
●Ein Reifen darf nur dann mit dem Reifenreparaturset repariert werden, wenn der
Schaden durch das Eindringen eines spitzen Gegenstands wie eines Nagels oder
einer Schraube in die Lauffläche des Reifens verursacht wurde.
Entfernen Sie den spitzen Gegenstand nicht aus dem Reifen. Durch Entfernen des
Gegenstands kann sich das Loch vergrößern, sodass eine Notreparatur mit dem
Reparaturset nicht mehr möglich ist.
● Das Reparaturset ist nicht wasserdicht. Stellen Sie sicher, dass das Reparaturset
bei Einsatz im Regen nicht nass wird.
● Stellen Sie das Reparaturset nicht direkt auf staubigen Untergrund wie Sand am
Straßenrand. Wenn das Reparaturset Staub usw. ansaugt, kann es zu Funktions-
störungen kommen.
● Drehen Sie die Flasche bei Gebrauch nicht auf den Kopf; anderenfalls kann der
Luftkompressor beschädigt werden.
■ Vorsichtsmaßregeln bei der Verwendung des Reifenreparatursets
●Die Stromversorgung für das Reparaturset muss 12 V DC für Fahrzeuge betragen.
Schließen Sie das Reparaturset an keine andere Stromquelle an.
● Das Reparaturset kann durch Benzinspritzer beschädigt werden. Achten Sie dar-
auf, dass es nicht mit Benzin in Kontakt kommt.
● Lagern Sie das Reparaturset so, dass es vor Schmutz und Wasser geschützt ist.
● Bewahren Sie das Reparaturset außerhalb der Reichweite von Kindern im Werk-
zeugfach unter der Gepäckraumbodenabdeckung auf.
● Verändern oder zerlegen Sie das Reparaturset nicht. Setzen Sie Teile wie den Rei-
fendruckmesser keinen Stößen aus. Dies könnte zu einer Funktionsstörung führen.
■ So vermeiden Sie Beschädigungen der Ventile und Sender des Reifendruck-
kontrollsystems
Wenn ein Reifen mit flüssigem Dichtmittel repariert wird, können das Ventil und der
Sender des Reifendruckkontrollsystems funktionsunfähig werden. Wenden Sie sich
bei der Verwendung von flüssigem Dichtmittel so bald wie möglich an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und ent-
sprechend ausgerüstete Fachwerkstatt. Stellen Sie nach der Verwendung von flüssi-
gem Dichtmittel sicher, dass bei der Reparatur oder dem Wechsel des Reifens auch
das Ventil und der Sender des Reifendruckkontrollsystems ausgetauscht werden.
(→ S. 474)
AVENSIS_OM_OM20C68M_(EM).book Page 578 Wednesday, June 15, 20 16 11:21 AM

5798-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)
8
Wenn Störungen auftreten
Wenn Sie eine Reifenpanne haben (Fahrzeuge
mit Reser verad)
●Halten Sie das Fahrzeug an einem sicheren Ort auf festem, ebenem
Untergrund an.
● Betätigen Sie die Feststellbremse.
● Schalten Sie den Schalt-/Wählhebel auf “P ” (Multidrive-Getriebe) bzw. “R”
(Schaltgetriebe).
● Schalten Sie den Motor aus.
● Schalten Sie die Warnblinkanlage ein. ( →S. 524)
Ihr Fahrzeug ist mit einem Reserverad ausgestattet. Das Rad mit dem
platten Reifen kann durch d as Reserverad ersetzt werden.
Einzelheiten zu den Reifen: →S. 472
WARNUNG
■ Wenn Sie eine Reifenpanne haben
Setzen Sie bei einer Reifenpanne die Fahrt nicht fort.
Selbst das Fahren einer kurzen Strecke mit einem platten Reifen kann zu irreparab-
len Schäden an Reifen und Rad führen und einen Unfall zur Folge haben.
Vor dem Aufbocken des Fahrzeugs
AVENSIS_OM_OM20C68M_(EM).book Page 579 Wednesday, June 15, 20 16 11:21 AM

5808-2. Vorgehen im Notfall
AVENSIS_OM_OM20C68M_(EM)
XFahrzeuge mit Notrad

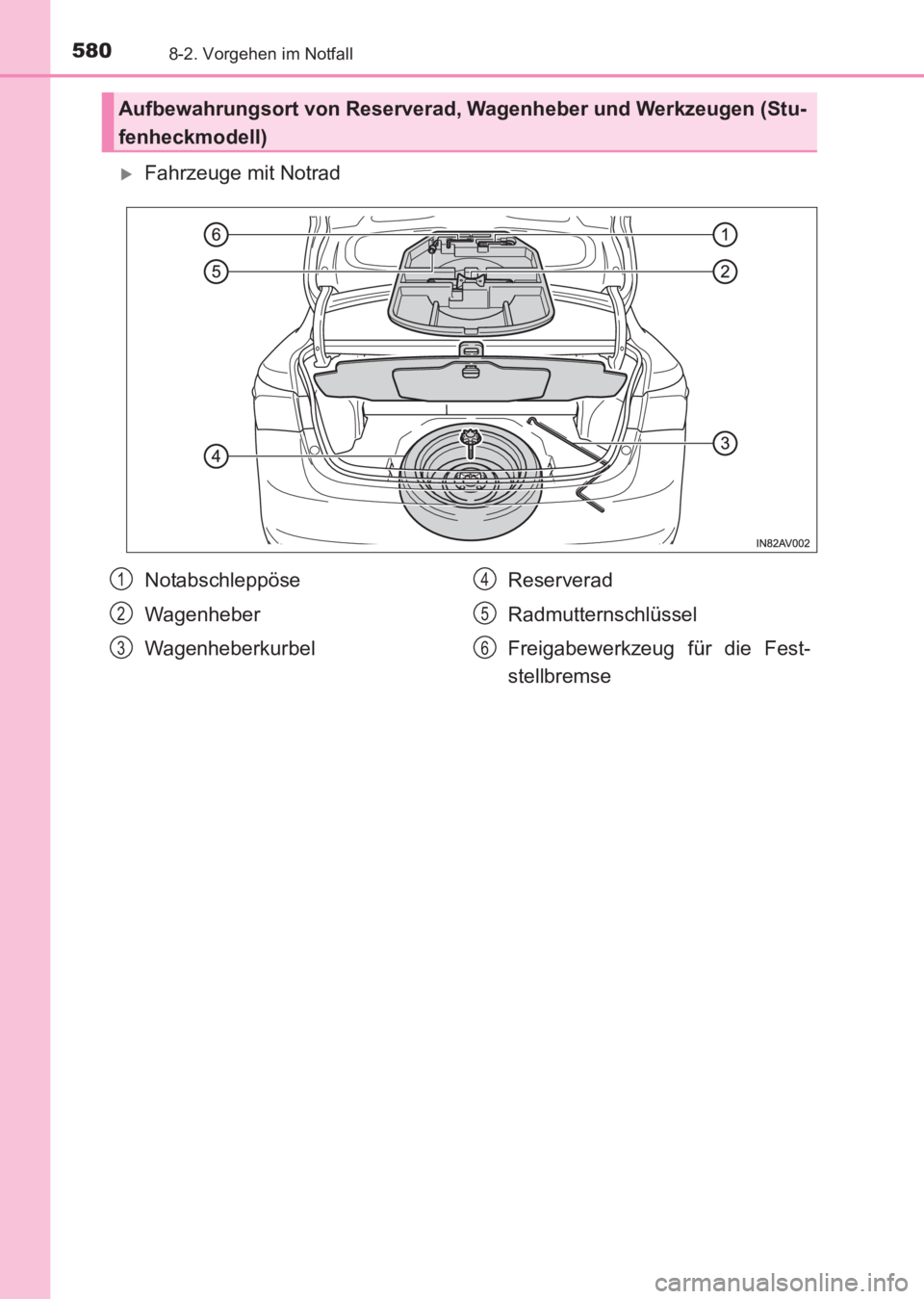

Aufbewahrungsort von Reserverad, Wagenheber und Werkzeugen (Stu-
fenheckmodell)
Notabschleppöse
Wagenheber
WagenheberkurbelReserverad
Radmutternschlüssel
Freigabewerkzeug für die Fest-
stellbremse1
2
3
4
5
6
AVENSIS_OM_OM20C68M_(EM).book Page 580 Wednesday, June 15, 20
16 11:21 AM
