TOYOTA AYGO 2013 Manuale de Empleo (in Spanish)

291
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
AYGO_WS_99G77S

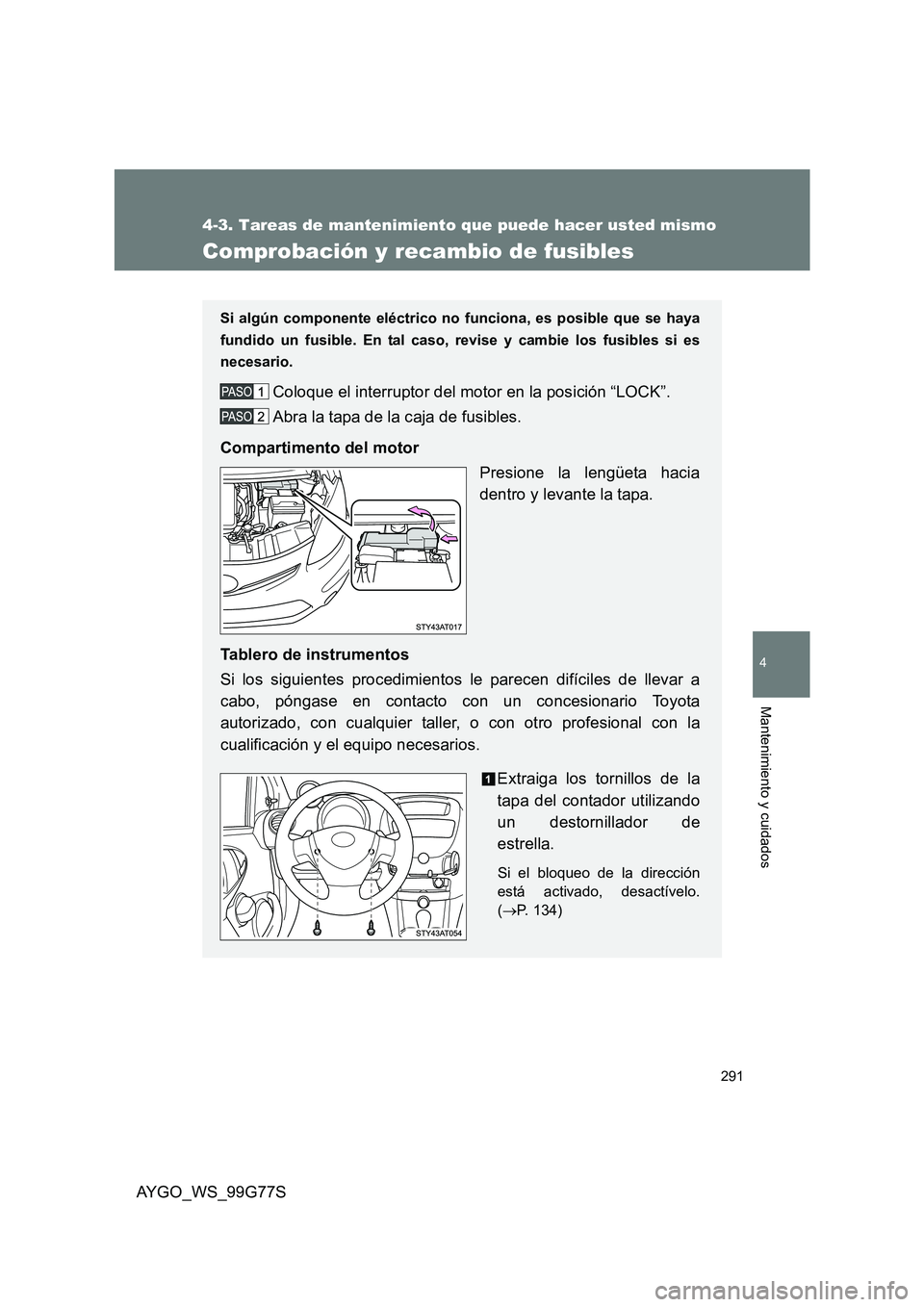

Comprobación y recambio de fusibles
Si algún componente eléctrico no funciona, es posible que se haya
fundido un fusible. En tal caso, revise y cambie los fusibles si es
necesario.
Coloque el interruptor del motor en la posición “LOCK”.
Abra la tapa de la caja de fusibles.
Compartimento del motor
Presione la lengüeta hacia
dentro y levante la tapa.
Tablero de instrumentos
Si los siguientes procedimientos le parecen difíciles de llevar a
cabo, póngase en contacto con un concesionario Toyota
autorizado, con cualquier taller, o con otro profesional con la
cualificación y el equipo necesarios.
Extraiga los tornillos de la
tapa del contador utilizando
un destornillador de
estrella.
Si el bloqueo de la dirección
está activado, desactívelo.
( →P. 134)

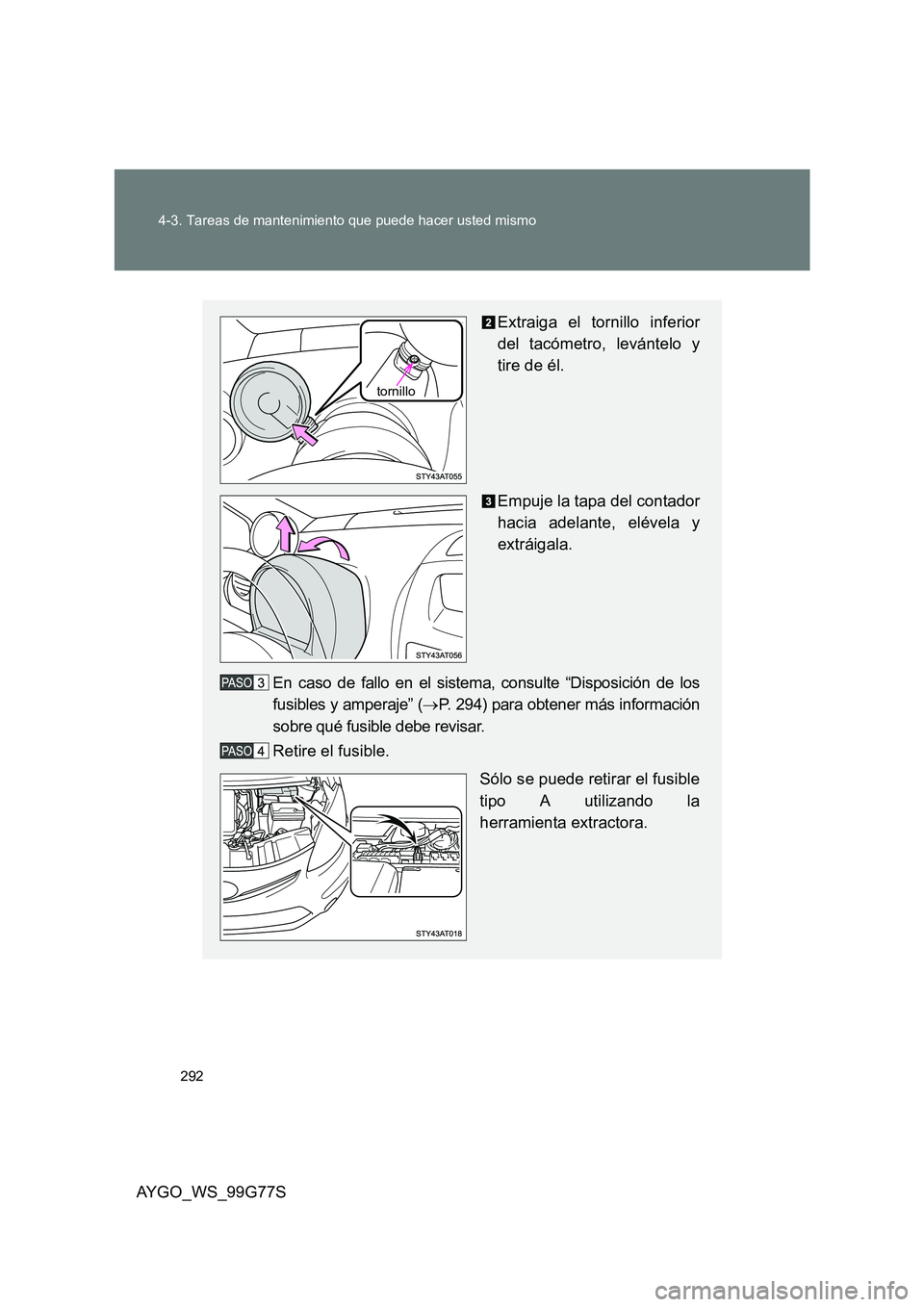

292
4-3. Tareas de mantenimiento que puede hacer usted mismo
AYGO_WS_99G77S
Extraiga el tornillo inferior
del tacómetro, levántelo y
tire de él.
Empuje la tapa del contador
hacia adelante, elévela y
extráigala.
En caso de fallo en el sistema, consulte “Disposición de los
fusibles y amperaje” ( →P. 294) para obtener más información
sobre qué fusible debe revisar.
Retire el fusible.
Sólo se puede retirar el fusible
tipo A utilizando la
herramienta extractora.
tornillo

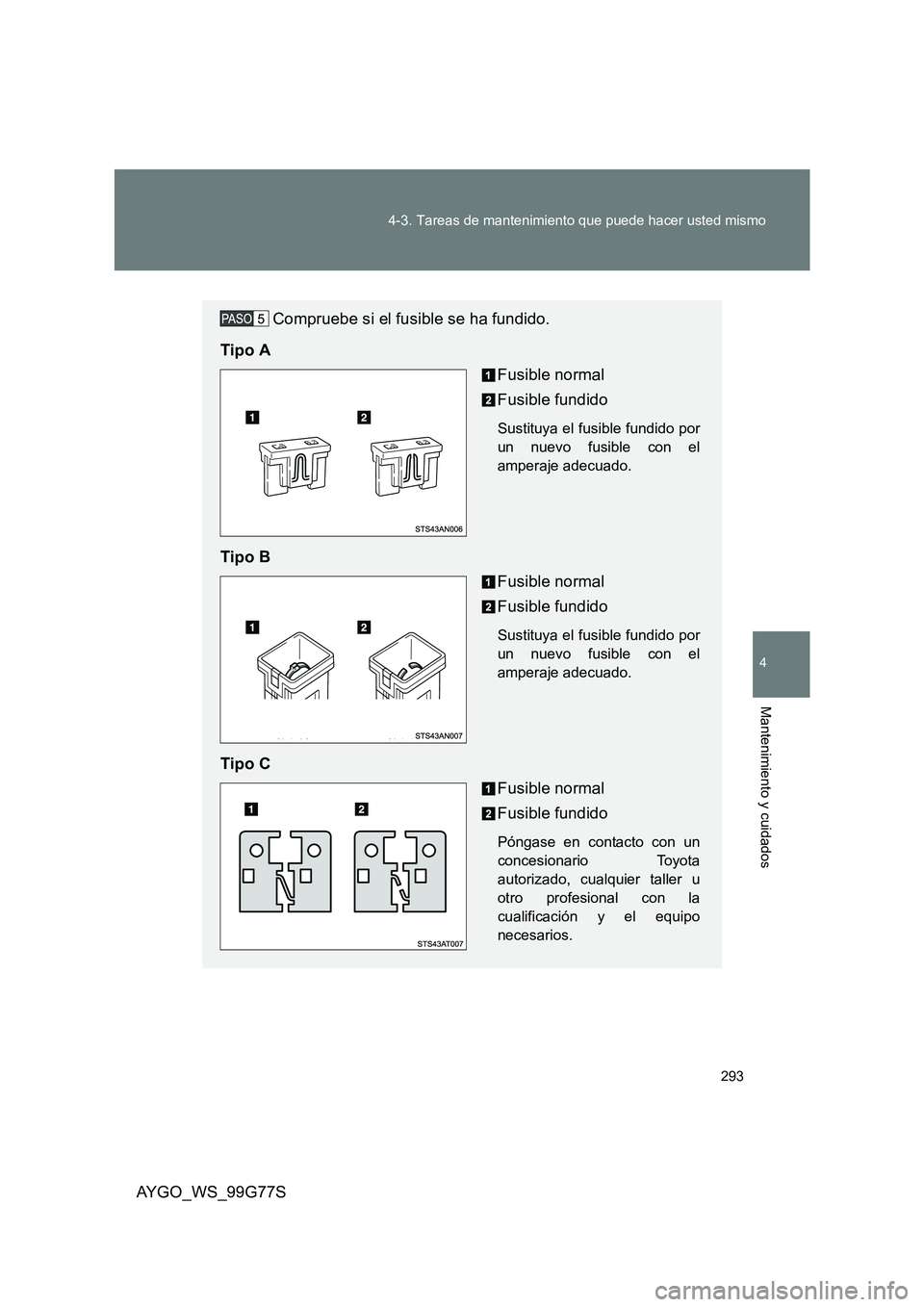

293
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
AYGO_WS_99G77S
Compruebe si el fusible se ha fundido.
Tipo A
Fusible normal
Fusible fundido
Sustituya el fusible fundido por
un nuevo fusible con el
amperaje adecuado.
Tipo B
Fusible normal
Fusible fundido
Sustituya el fusible fundido por
un nuevo fusible con el
amperaje adecuado.
Tipo C
Fusible normal
Fusible fundido
Póngase en contacto con un
concesionario Toyota
autorizado, cualquier taller u
otro profesional con la
cualificación y el equipo
necesarios.

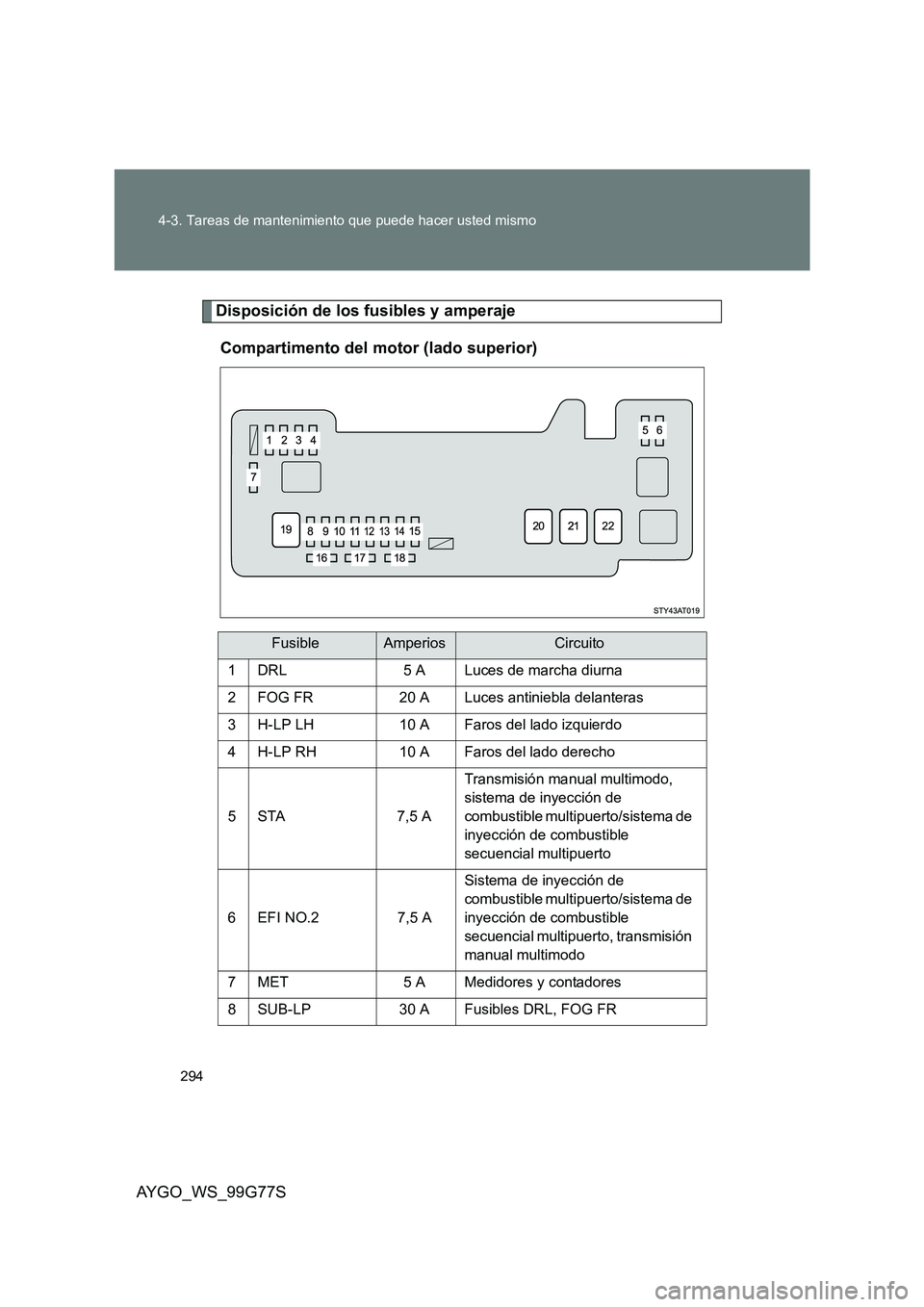

294
4-3. Tareas de mantenimiento que puede hacer usted mismo
AYGO_WS_99G77S
Disposición de los fusibles y amperaje
Compartimento del motor (lado superior)
FusibleAmperiosCircuito
1 DRL 5 A Luces de marcha diurna
2 FOG FR 20 A Luces antiniebla delanteras
3 H-LP LH 10 A Faros del lado izquierdo
4 H-LP RH 10 A Faros del lado derecho
5 STA 7,5 A
Transmisión manual multimodo,
sistema de inyección de
combustible multipuerto/sistema de
inyección de combustible
secuencial multipuerto
6 EFI NO.2 7,5 A
Sistema de inyección de
combustible multipuerto/sistema de
inyección de combustible
secuencial multipuerto, transmisión
manual multimodo
7 MET 5 A Medidores y contadores
8 SUB-LP 30 A Fusibles DRL, FOG FR

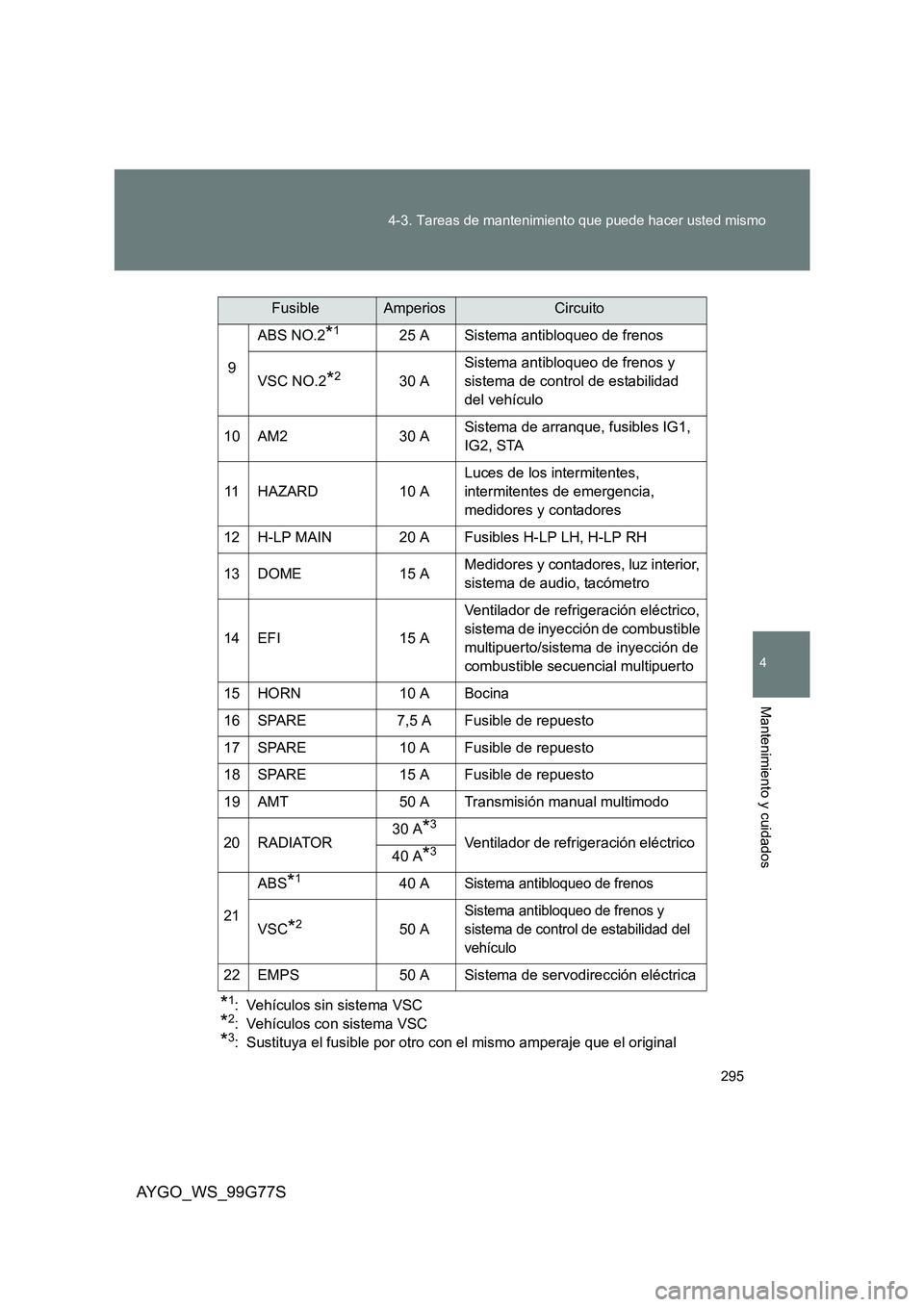

295
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
AYGO_WS_99G77S
*1: Vehículos sin sistema VSC
*2: Vehículos con sistema VSC
*3: Sustituya el fusible por otro c on el mismo amperaje que el original
9
ABS NO.2*125 A Sistema antibloqueo de frenos
VSC NO.2*230 A
Sistema antibloqueo de frenos y
sistema de control de estabilidad
del vehículo
10 AM2 30 A Sistema de arranque, fusibles IG1,
IG2, STA
11 HAZARD 10 A
Luces de los intermitentes,
intermitentes de emergencia,
medidores y contadores
12 H-LP MAIN 20 A Fusibles H-LP LH, H-LP RH
13 DOME 15 A Medidores y contadores, luz interior,
sistema de audio, tacómetro
14 EFI 15 A
Ventilador de refrigeración eléctrico,
sistema de inyección de combustible
multipuerto/sistema de inyección de
combustible secuencial multipuerto
15 HORN 10 A Bocina
16 SPARE 7,5 A Fusible de repuesto
17 SPARE 10 A Fusible de repuesto
18 SPARE 15 A Fusible de repuesto
19 AMT 50 A Transmisión manual multimodo
20 RADIATOR 30 A*3
Ventilador de refrigeración eléctrico 40 A*3
21
ABS*140 ASistema antibloqueo de frenos
VSC*250 A
Sistema antibloqueo de frenos y
sistema de control de estabilidad del
vehículo
22 EMPS 50 A Sistema de servodirección eléctrica
FusibleAmperiosCircuito

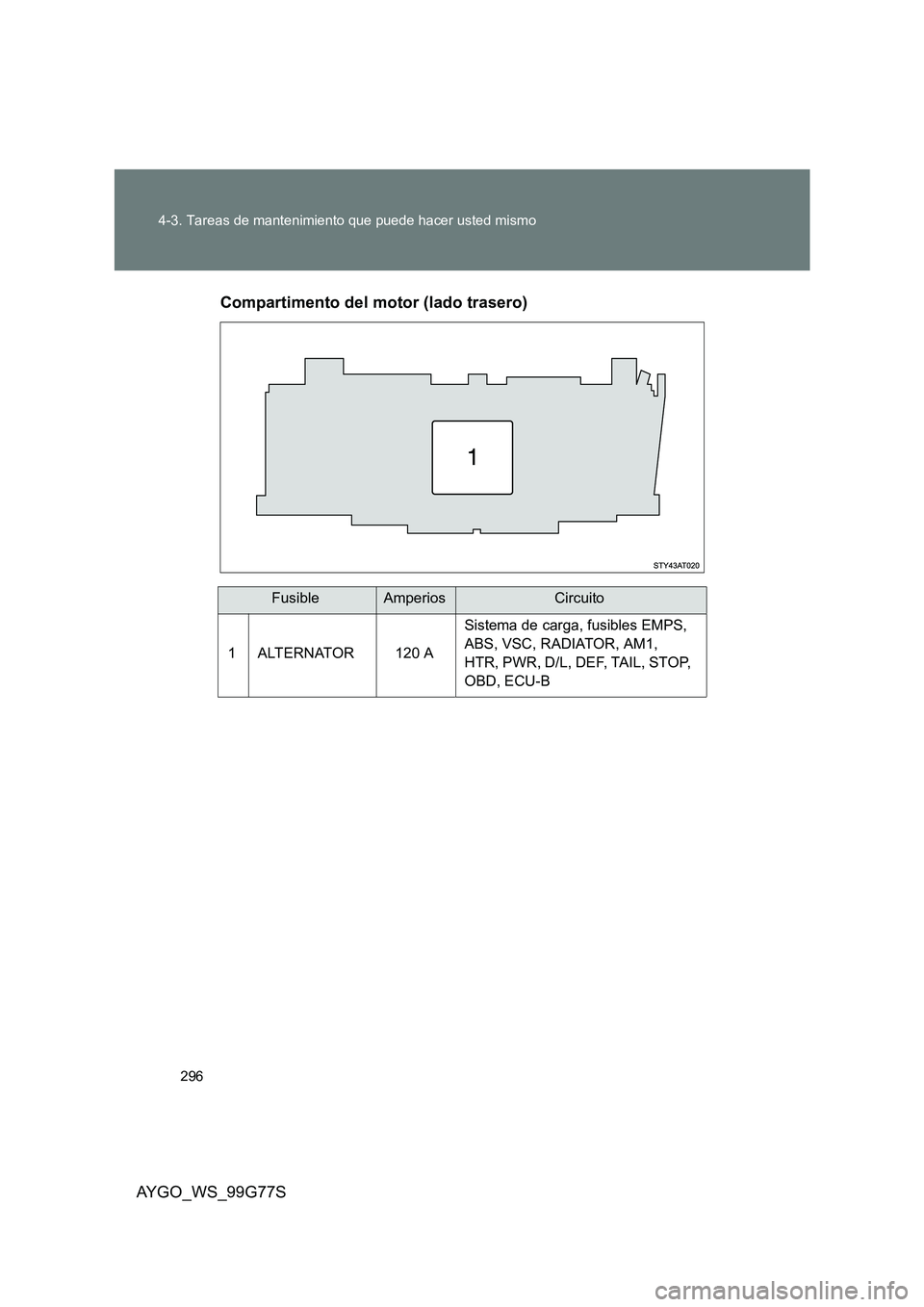

296
4-3. Tareas de mantenimiento que puede hacer usted mismo
AYGO_WS_99G77S
Compartimento del motor (lado trasero)
FusibleAmperiosCircuito
1 ALTERNATOR 120 A
Sistema de carga, fusibles EMPS,
ABS, VSC, RADIATOR, AM1,
HTR, PWR, D/L, DEF, TAIL, STOP,
OBD, ECU-B

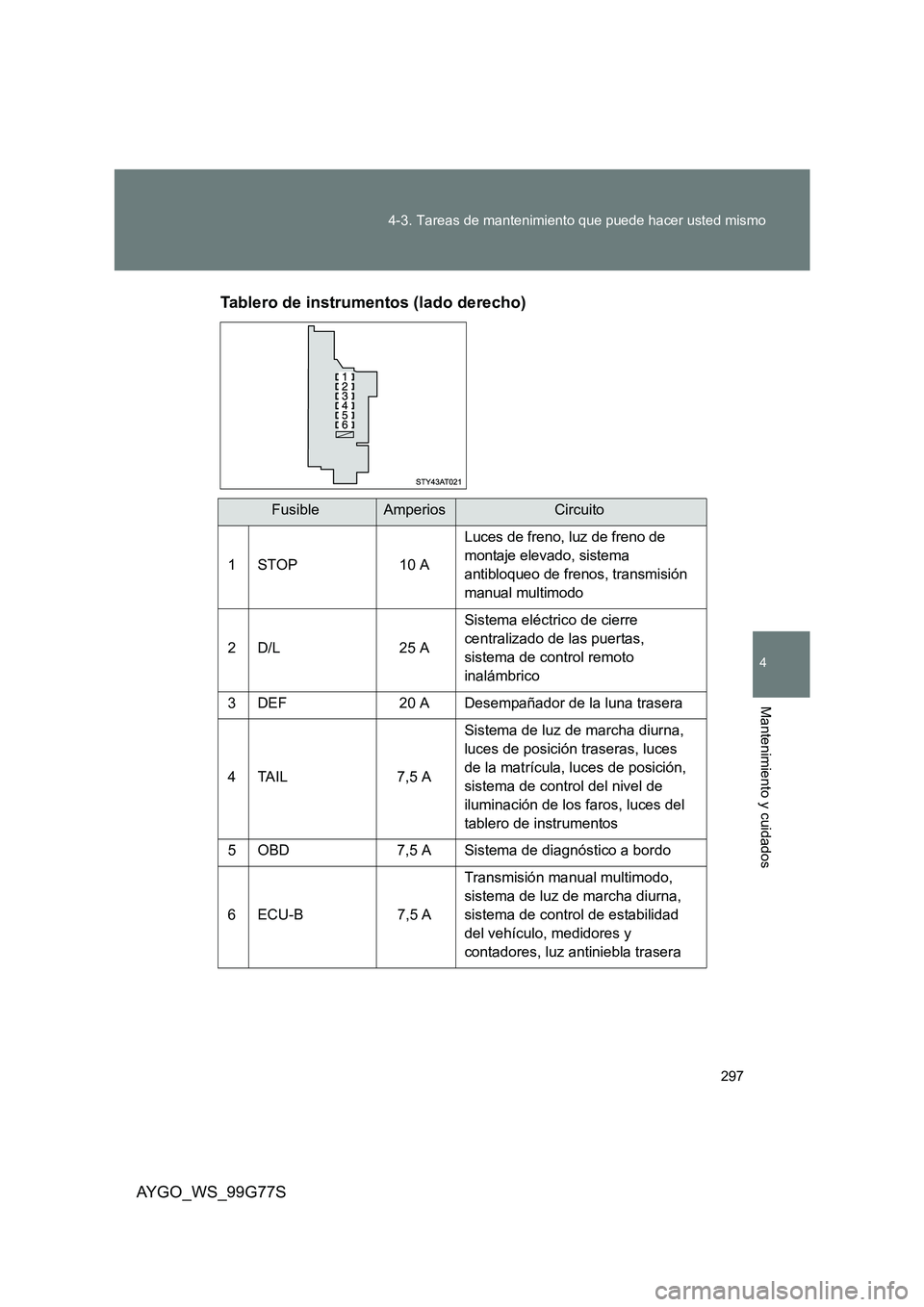

297
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
AYGO_WS_99G77S
Tablero de instrumentos (lado derecho)
FusibleAmperiosCircuito
1 STOP 10 A
Luces de freno, luz de freno de
montaje elevado, sistema
antibloqueo de frenos, transmisión
manual multimodo
2 D/L 25 A
Sistema eléctrico de cierre
centralizado de las puertas,
sistema de control remoto
inalámbrico
3 DEF 20 A Desempañador de la luna trasera
4TAIL 7,5 A
Sistema de luz de marcha diurna,
luces de posición traseras, luces
de la matrícula, luces de posición,
sistema de control del nivel de
iluminación de los faros, luces del
tablero de instrumentos
5 OBD 7,5 A Sistema de diagnóstico a bordo
6 ECU-B 7,5 A
Transmisión manual multimodo,
sistema de luz de marcha diurna,
sistema de control de estabilidad
del vehículo, medidores y
contadores, luz antiniebla trasera

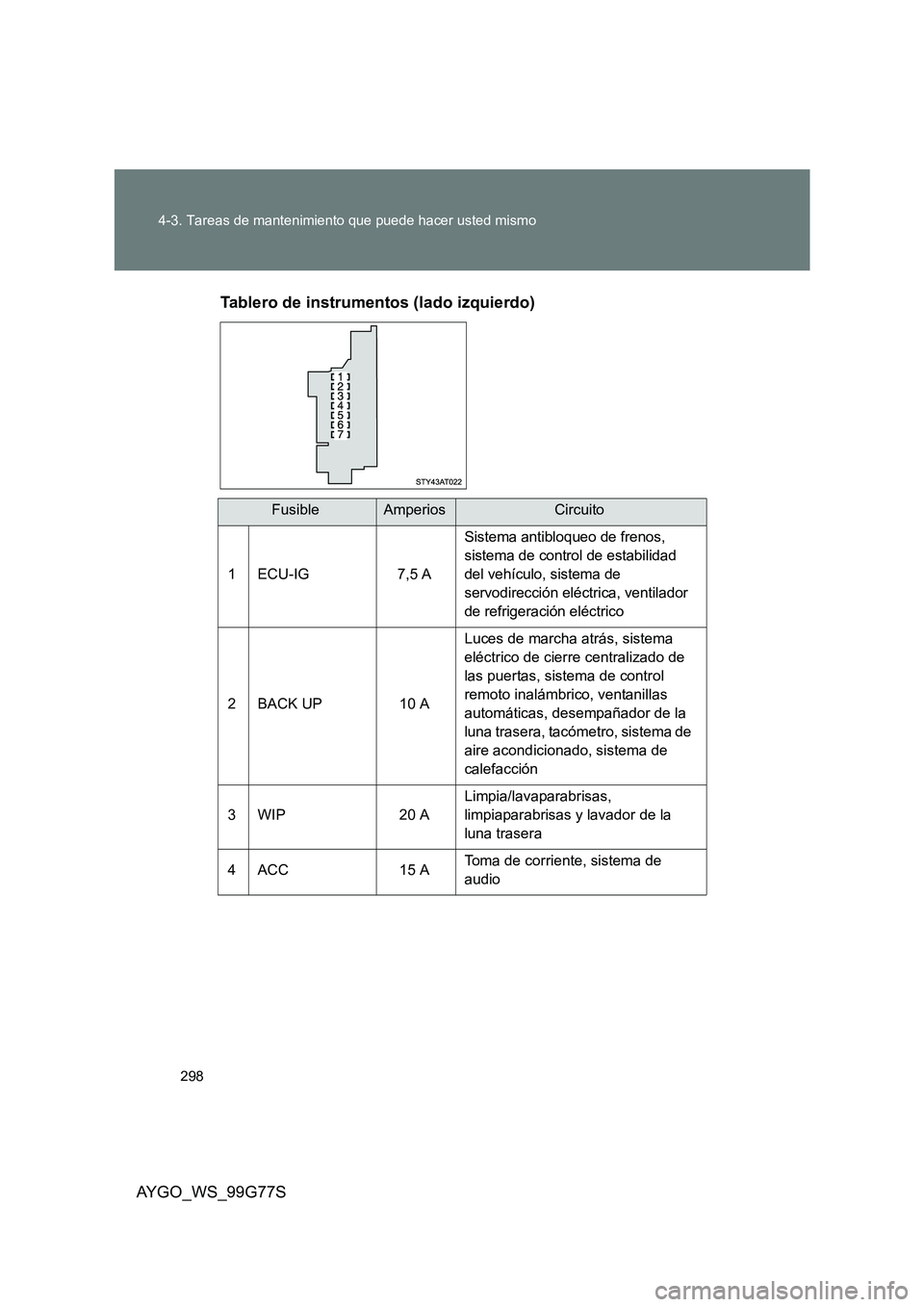

298
4-3. Tareas de mantenimiento que puede hacer usted mismo
AYGO_WS_99G77S
Tablero de instrumentos (lado izquierdo)
FusibleAmperiosCircuito
1 ECU-IG 7,5 A
Sistema antibloqueo de frenos,
sistema de control de estabilidad
del vehículo, sistema de
servodirección eléctrica, ventilador
de refrigeración eléctrico
2 BACK UP 10 A
Luces de marcha atrás, sistema
eléctrico de cierre centralizado de
las puertas, sistema de control
remoto inalámbrico, ventanillas
automáticas, desempañador de la
luna trasera, tacómetro, sistema de
aire acondicionado, sistema de
calefacción
3 WIP 20 A
Limpia/lavaparabrisas,
limpiaparabrisas y lavador de la
luna trasera
4 ACC 15 A Toma de corriente, sistema de
audio

299
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
AYGO_WS_99G77S

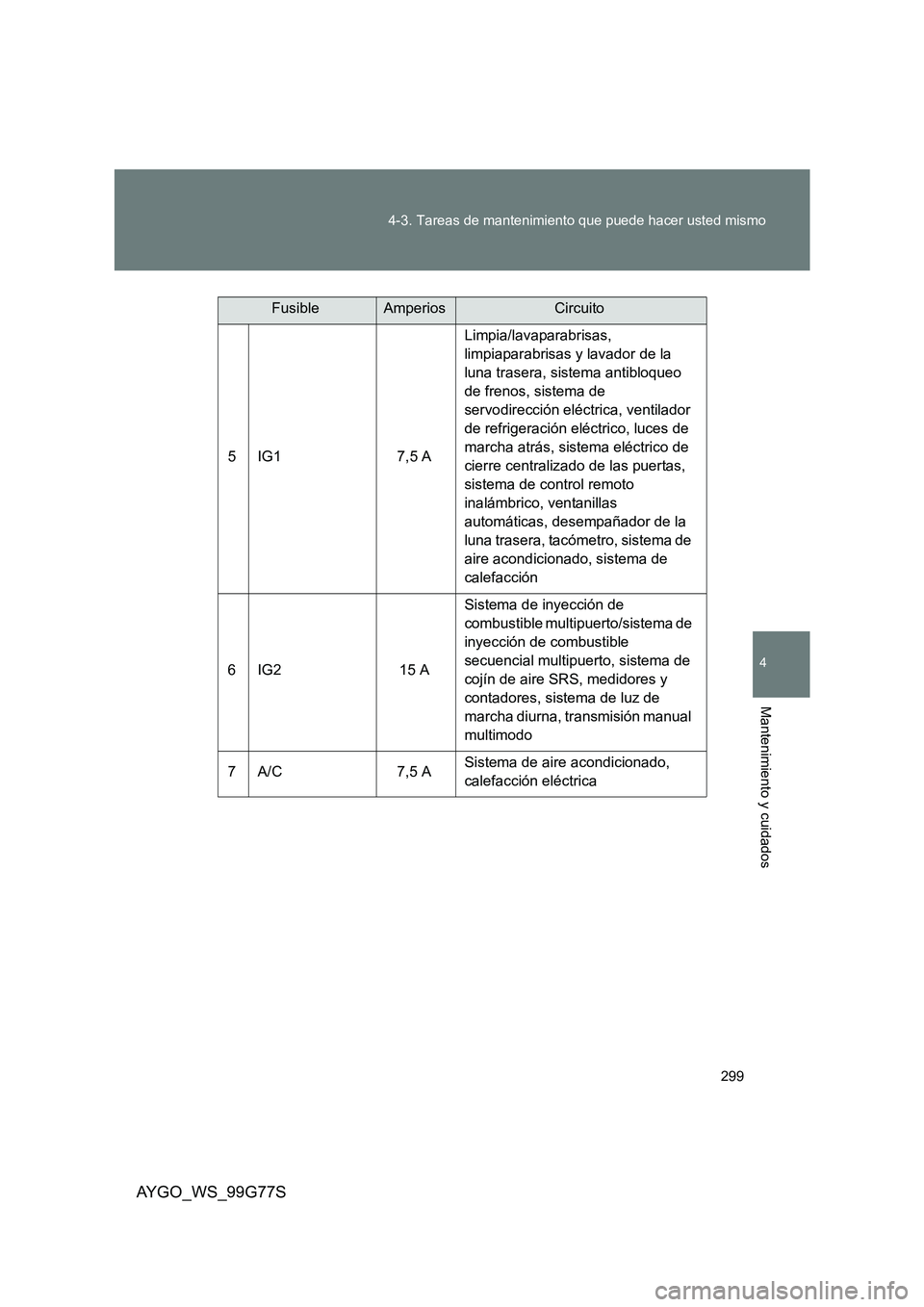

5 IG1 7,5 A
Limpia/lavaparabrisas,
limpiaparabrisas y lavador de la
luna trasera, sistema antibloqueo
de frenos, sistema de
servodirección eléctrica, ventilador
de refrigeración eléctrico, luces de
marcha atrás, sistema eléctrico de
cierre centralizado de las puertas,
sistema de control remoto
inalámbrico, ventanillas
automáticas, desempañador de la
luna trasera, tacómetro, sistema de
aire acondicionado, sistema de
calefacción
6 IG2 15 A
Sistema de inyección de
combustible multipuerto/sistema de
inyección de combustible
secuencial multipuerto, sistema de
cojín de aire SRS, medidores y
contadores, sistema de luz de
marcha diurna, transmisión manual
multimodo
7 A/C 7,5 A Sistema de aire acondicionado,
calefacción eléctrica
FusibleAmperiosCircuito

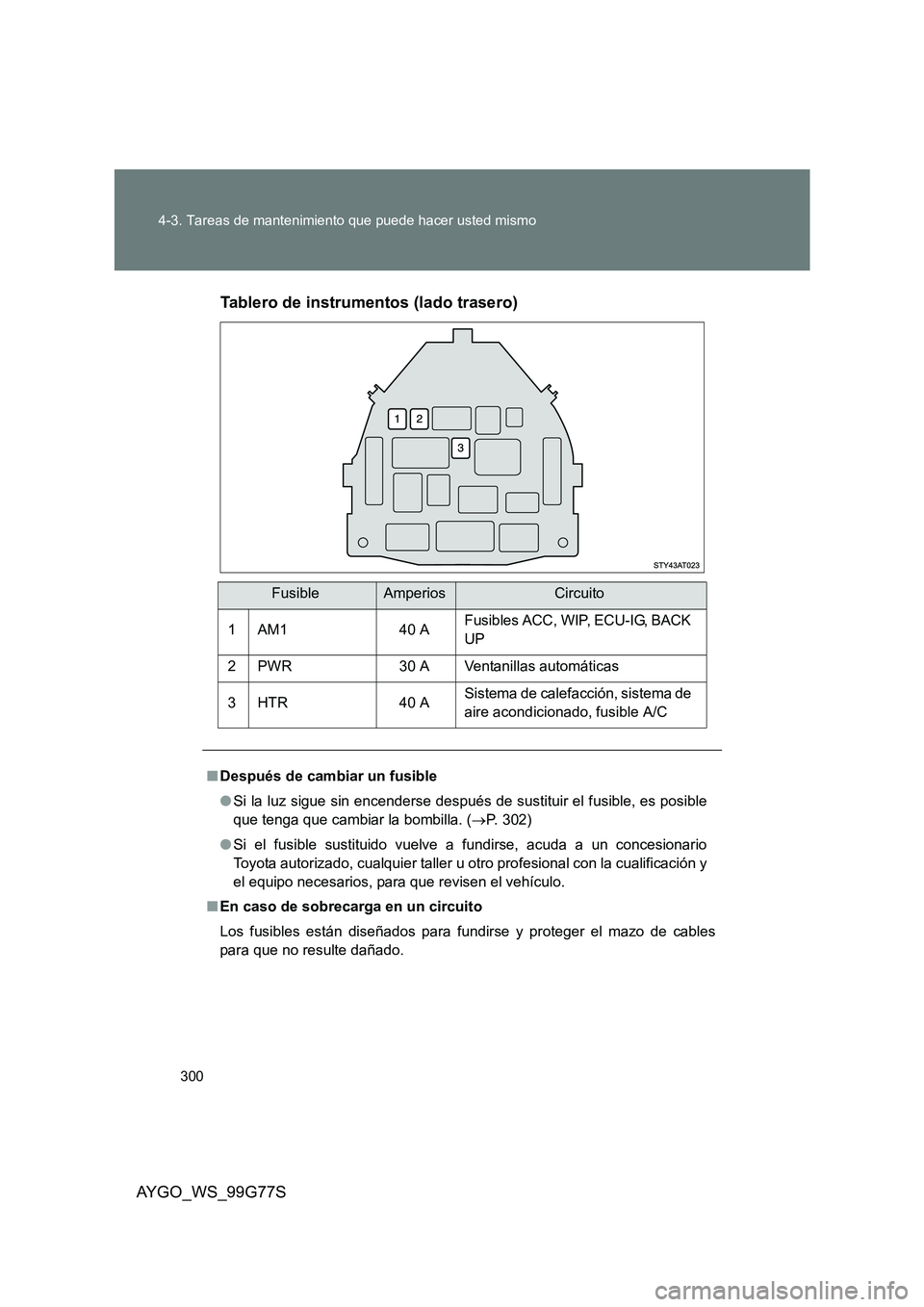

300
4-3. Tareas de mantenimiento que puede hacer usted mismo
AYGO_WS_99G77S
Tablero de instrumentos (lado trasero)
FusibleAmperiosCircuito
1 AM1 40 AFusibles ACC, WIP, ECU-IG, BACK
UP
2 PWR 30 A Ventanillas automáticas
3 HTR 40 A Sistema de calefacción, sistema de
aire acondicionado, fusible A/C
■ Después de cambiar un fusible
● Si la luz sigue sin encenderse después de sustituir el fusible, es posible
que tenga que cambiar la bombilla. ( →P. 302)
● Si el fusible sustituido vuelve a fundirse, acuda a un concesionario
Toyota autorizado, cualquier taller u otro profesional con la cualificación y
el equipo necesarios, para que revisen el vehículo.
■ En caso de sobrecarga en un circuito
Los fusibles están diseñados para fundirse y proteger el mazo de cables
para que no resulte dañado.
