TOYOTA AYGO 2013 Manuale duso (in Italian)

271
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
AYGO_WL_99G78L

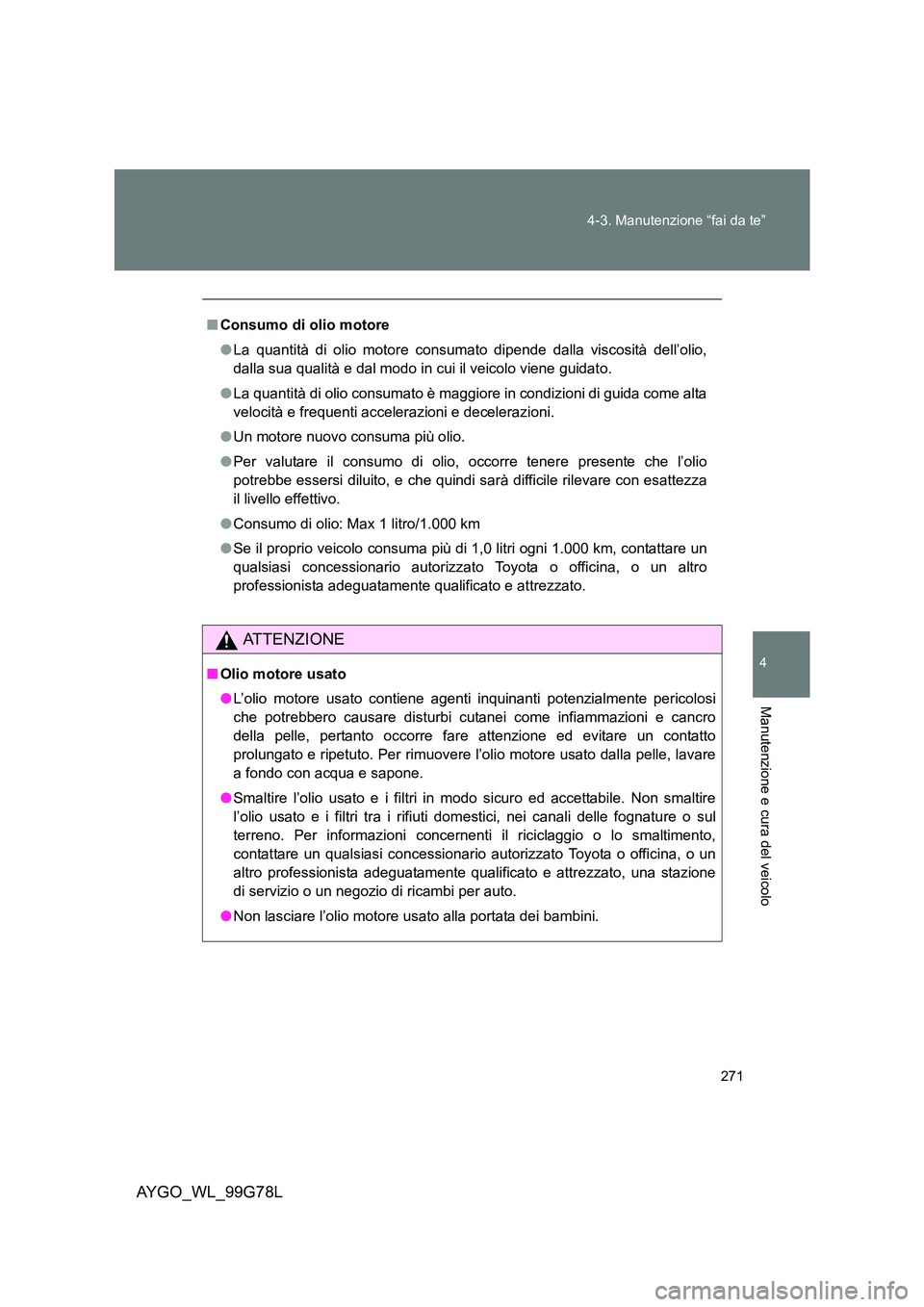

■ Consumo di olio motore
● La quantità di olio motore consumato dipende dalla viscosità dell’olio,
dalla sua qualità e dal modo in cui il veicolo viene guidato.
● La quantità di olio consumato è maggiore in condizioni di guida come alta
velocità e frequenti accelerazioni e decelerazioni.
● Un motore nuovo consuma più olio.
● Per valutare il consumo di olio, occorre tenere presente che l’olio
potrebbe essersi diluito, e che quindi sarà difficile rilevare con esattezza
il livello effettivo.
● Consumo di olio: Max 1 litro/1.000 km
● Se il proprio veicolo consuma più di 1,0 litri ogni 1.000 km, contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
ATTENZIONE
■ Olio motore usato
● L’olio motore usato contiene agenti inquinanti potenzialmente pericolosi
che potrebbero causare disturbi cutanei come infiammazioni e cancro
della pelle, pertanto occorre fare attenzione ed evitare un contatto
prolungato e ripetuto. Per rimuovere l’olio motore usato dalla pelle, lavare
a fondo con acqua e sapone.
● Smaltire l’olio usato e i filtri in modo sicuro ed accettabile. Non smaltire
l’olio usato e i filtri tra i rifiuti dom estici, nei canali delle fognature o sul
terreno. Per informazioni concernenti il riciclaggio o lo smaltimento,
contattare un qualsiasi concessionario autorizzato Toyota o officina, o un
altro professionista adeguatamente qualificato e attrezzato, una stazione
di servizio o un negozio di ricambi per auto.
● Non lasciare l’olio motore usato alla portata dei bambini.

272
4-3. Manutenzione “fai da te”
AYGO_WL_99G78L

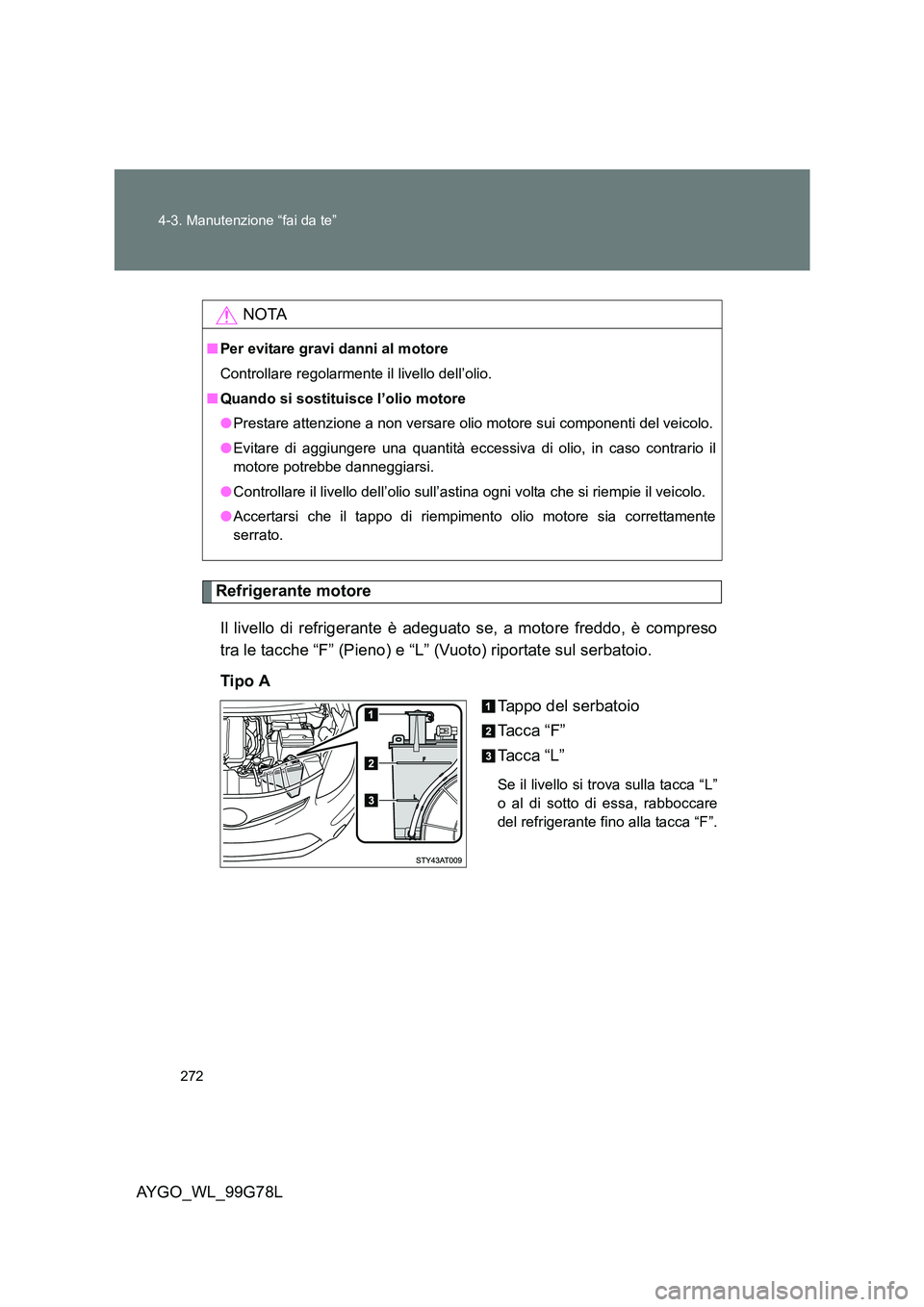

Refrigerante motore
Il livello di refrigerante è adeguato se, a motore freddo, è compreso
tra le tacche “F” (Pieno) e “L” (Vuoto) riportate sul serbatoio.
Tipo A
Tappo del serbatoio
Tacca “F”
Tacca “L”
Se il livello si trova sulla tacca “L”
o al di sotto di essa, rabboccare
del refrigerante fino alla tacca “F”.
NOTA
■ Per evitare gravi danni al motore
Controllare regolarmente il livello dell’olio.
■ Quando si sostituisce l’olio motore
● Prestare attenzione a non versare olio motore sui componenti del veicolo.
● Evitare di aggiungere una quantità eccessiva di olio, in caso contrario il
motore potrebbe danneggiarsi.
● Controllare il livello dell’olio sull’astina ogni volta che si riempie il veicolo.
● Accertarsi che il tappo di riempimento olio motore sia correttamente
serrato.

273
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
AYGO_WL_99G78L

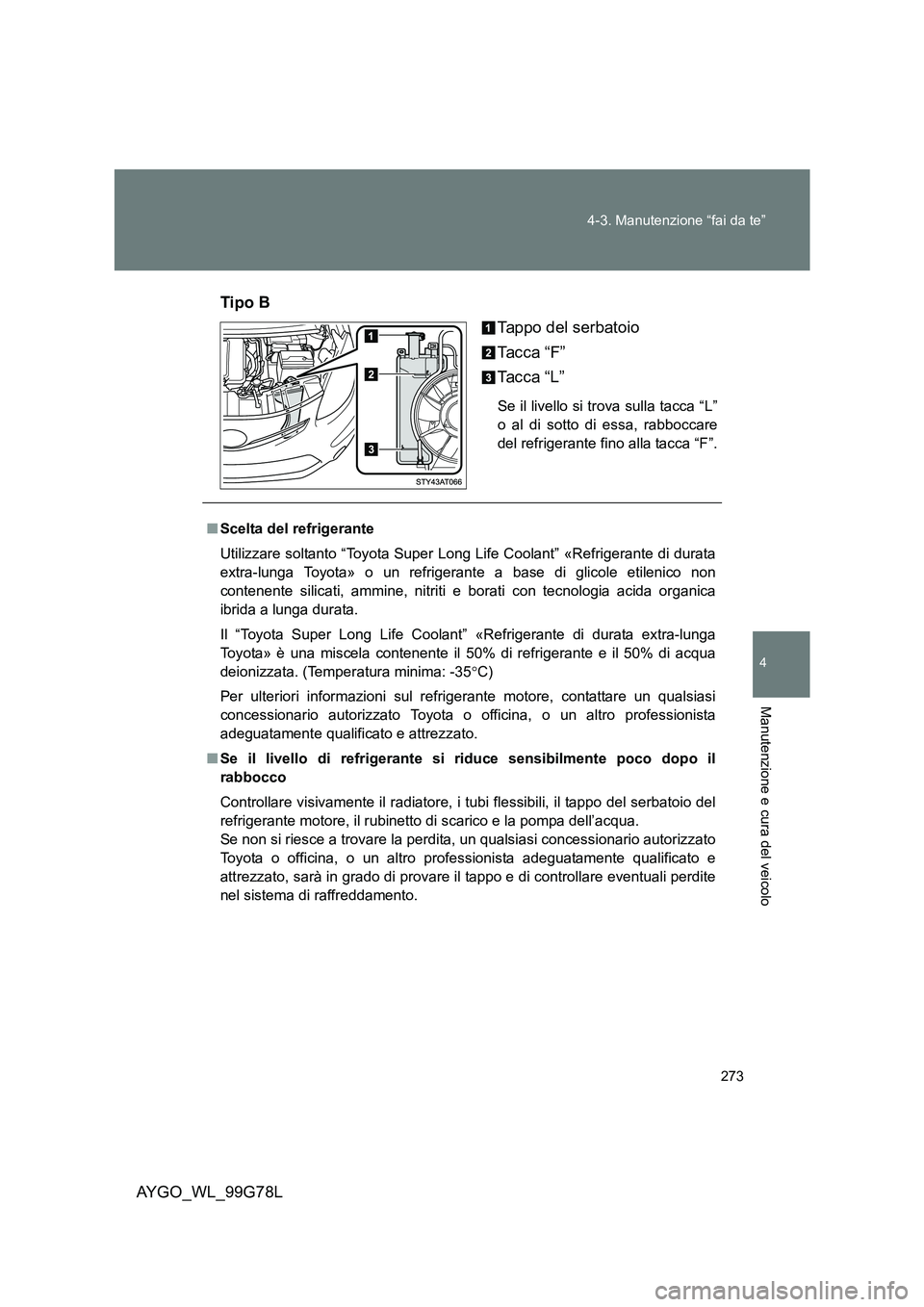

Tipo B
Tappo del serbatoio
Tacca “F”
Tacca “L”
Se il livello si trova sulla tacca “L”
o al di sotto di essa, rabboccare
del refrigerante fino alla tacca “F”.
■ Scelta del refrigerante
Utilizzare soltanto “Toyota Super Long Life Coolant” «Refrigerante di durata
extra-lunga Toyota» o un refrigerante a base di glicole etilenico non
contenente silicati, ammine, nitriti e borati con tecnologia acida organica
ibrida a lunga durata.
Il “Toyota Super Long Life Coolant” «Refrigerante di durata extra-lunga
Toyota» è una miscela contenente il 50% di refrigerante e il 50% di acqua
deionizzata. (Temperatura minima: -35 °C)
Per ulteriori informazioni sul refrigerante motore, contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
■ Se il livello di refrigerante si riduce sensibilmente poco dopo il
rabbocco
Controllare visivamente il radiatore, i tubi flessibili, il tappo del serbatoio del
refrigerante motore, il rubinetto di scarico e la pompa dell’acqua.
Se non si riesce a trovare la perdita, un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato, sarà in grado di provare il tappo e di controllare eventuali perdite
nel sistema di raffreddamento.

274
4-3. Manutenzione “fai da te”
AYGO_WL_99G78L
ATTENZIONE

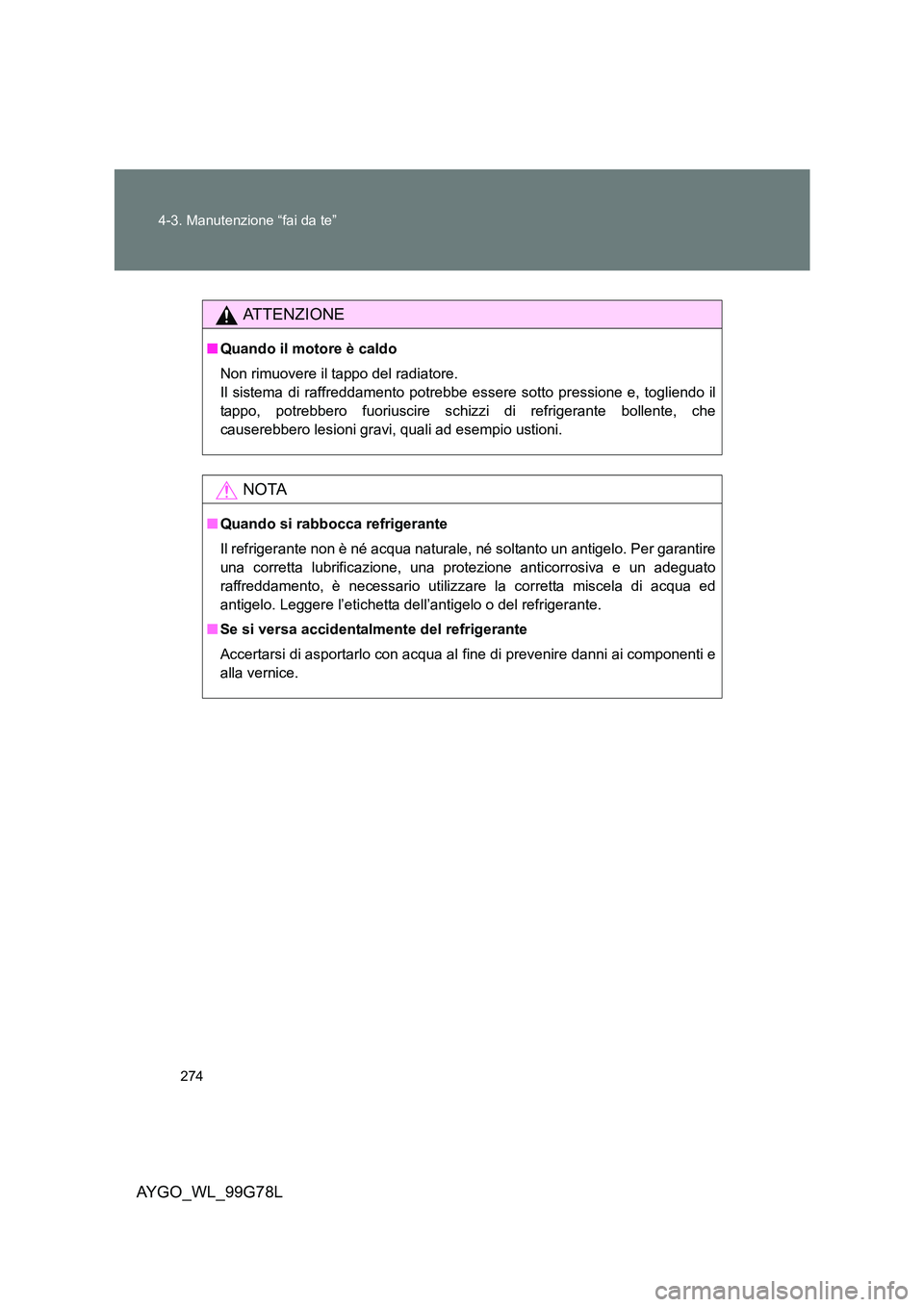

■ Quando il motore è caldo
Non rimuovere il tappo del radiatore.
Il sistema di raffreddamento potrebbe essere sotto pressione e, togliendo il
tappo, potrebbero fuoriuscire schizz i di refrigerante bollente, che
causerebbero lesioni gravi, quali ad esempio ustioni.
NOTA
■ Quando si rabbocca refrigerante
Il refrigerante non è né acqua naturale, né soltanto un antigelo. Per garantire
una corretta lubrificazione, una protezione anticorrosiva e un adeguato
raffreddamento, è necessario utilizzare la corretta miscela di acqua ed
antigelo. Leggere l’etichetta dell’antigelo o del refrigerante.
■ Se si versa accidentalmente del refrigerante
Accertarsi di asportarlo con acqua al fine di prevenire danni ai componenti e
alla vernice.

275
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
AYGO_WL_99G78L

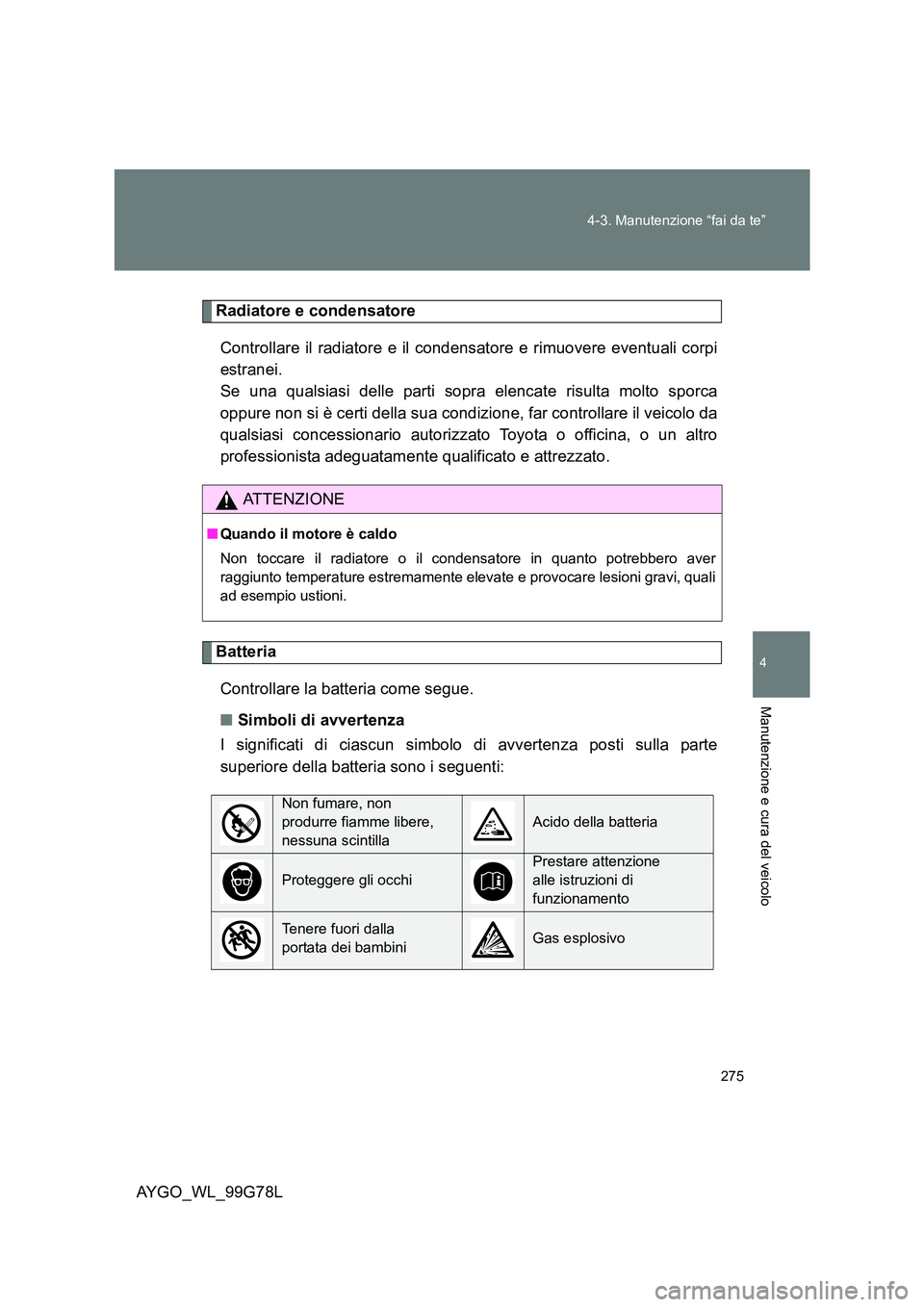

Radiatore e condensatore
Controllare il radiatore e il condensatore e rimuovere eventuali corpi
estranei.
Se una qualsiasi delle parti sopra elencate risulta molto sporca
oppure non si è certi della sua condizione, far controllare il veicolo da
qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Batteria
Controllare la batteria come segue.
■ Simboli di avvertenza
I significati di ciascun simbolo di avvertenza posti sulla parte
superiore della batteria sono i seguenti:
ATTENZIONE
■ Quando il motore è caldo
Non toccare il radiatore o il condensatore in quanto potrebbero aver
raggiunto temperature estremamente elev ate e provocare lesioni gravi, quali
ad esempio ustioni.
Non fumare, non
produrre fiamme libere,
nessuna scintilla
Acido della batteria
Proteggere gli occhi
Prestare attenzione
alle istruzioni di
funzionamento
Tenere fuori dalla
portata dei bambiniGas esplosivo

276
4-3. Manutenzione “fai da te”
AYGO_WL_99G78L

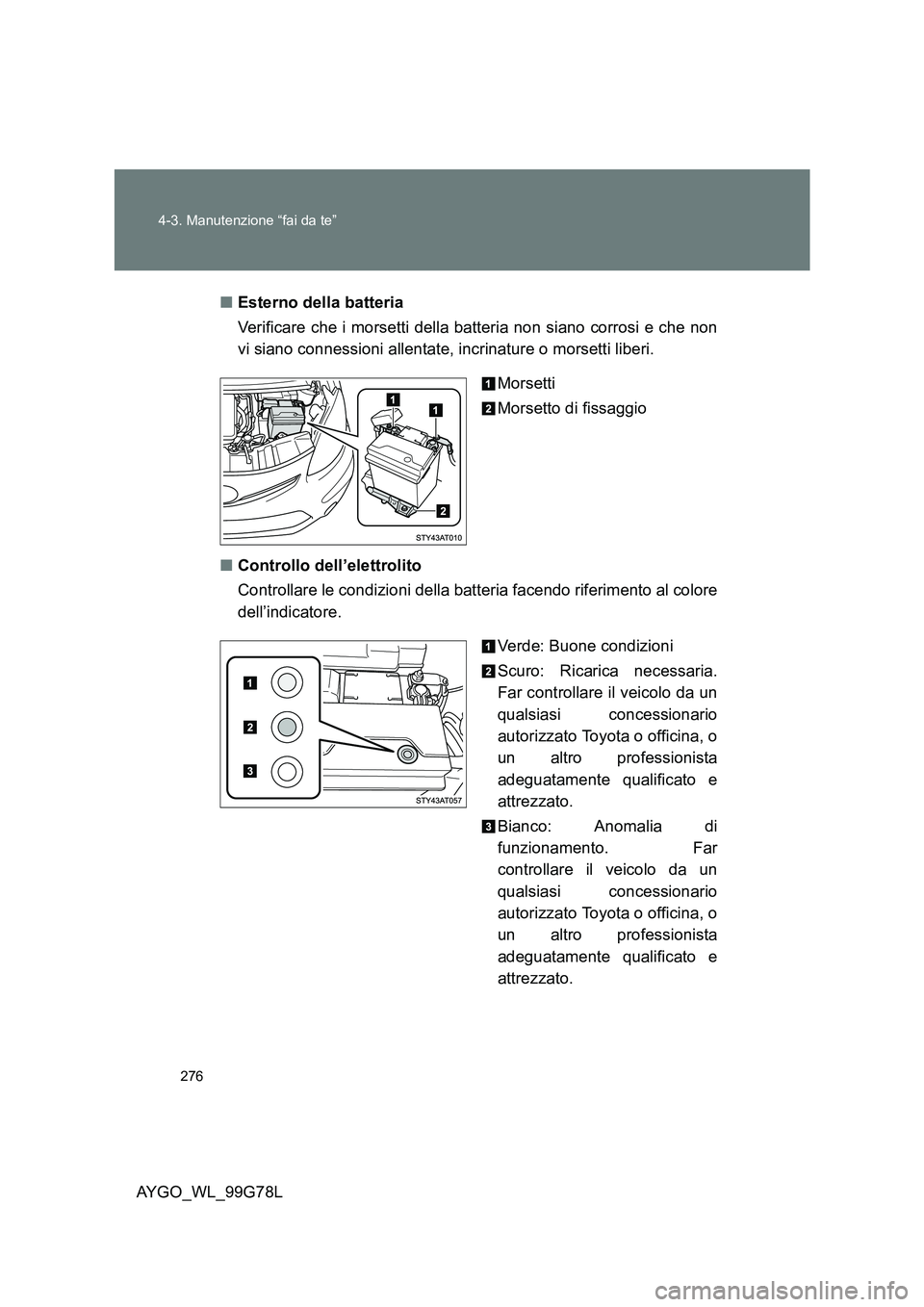

■ Esterno della batteria
Verificare che i morsetti della batteria non siano corrosi e che non
vi siano connessioni allentate, incrinature o morsetti liberi.
Morsetti
Morsetto di fissaggio
■ Controllo dell’elettrolito
Controllare le condizioni della batteria facendo riferimento al colore
dell’indicatore.
Verde: Buone condizioni
Scuro: Ricarica necessaria.
Far controllare il veicolo da un
qualsiasi concessionario
autorizzato Toyota o officina, o
un altro professionista
adeguatamente qualificato e
attrezzato.
Bianco: Anomalia di
funzionamento. Far
controllare il veicolo da un
qualsiasi concessionario
autorizzato Toyota o officina, o
un altro professionista
adeguatamente qualificato e
attrezzato.

277
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
AYGO_WL_99G78L

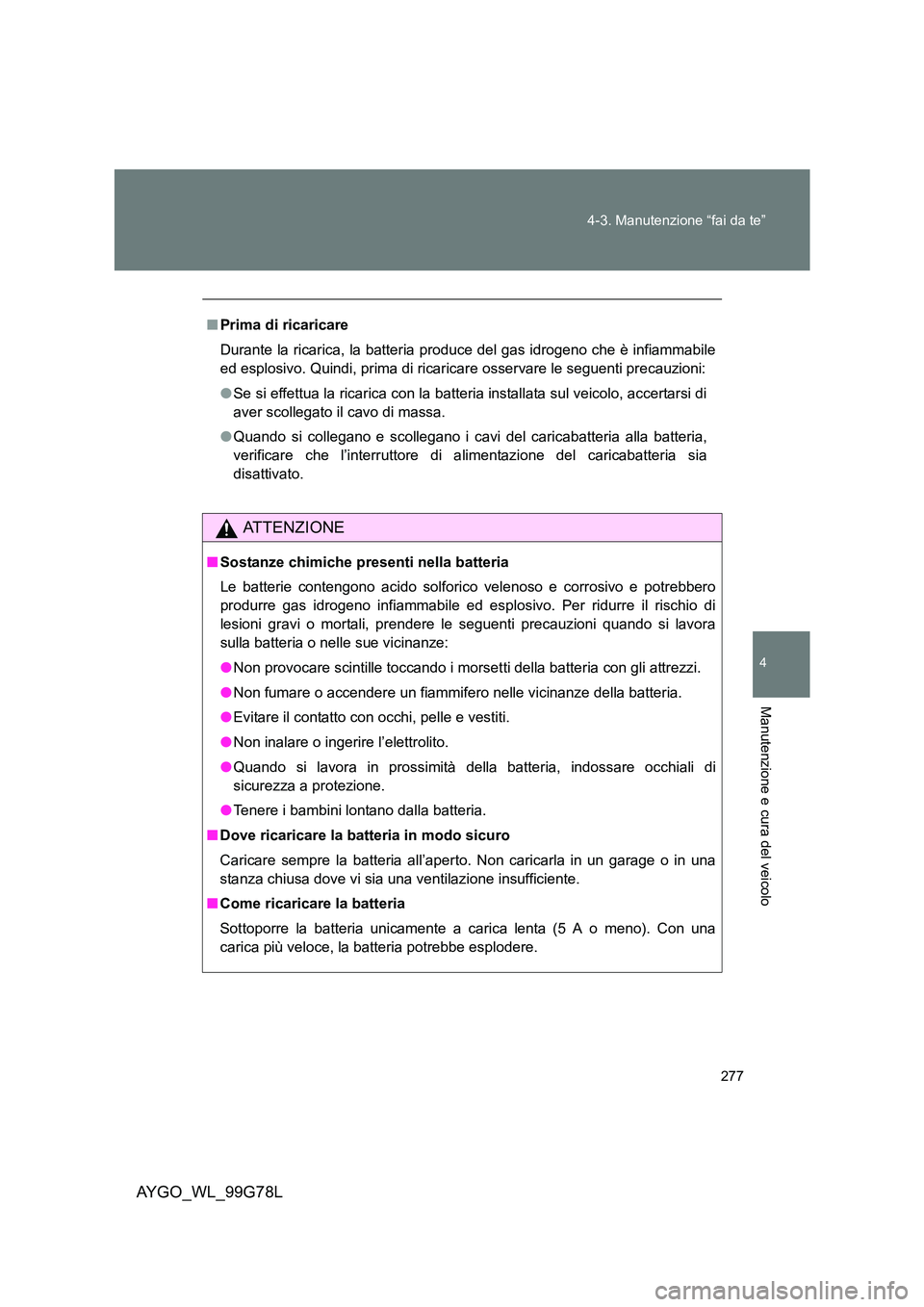

■ Prima di ricaricare
Durante la ricarica, la batteria pr oduce del gas idrogeno che è infiammabile
ed esplosivo. Quindi, prima di ricari care osservare le seguenti precauzioni:
● Se si effettua la ricarica con la batteria installata sul veicolo, accertarsi di
aver scollegato il cavo di massa.
● Quando si collegano e scollegano i cavi del caricabatteria alla batteria,
verificare che l’interruttore di alimentazione del caricabatteria sia
disattivato.
ATTENZIONE
■ Sostanze chimiche presenti nella batteria
Le batterie contengono acido solforico velenoso e corrosivo e potrebbero
produrre gas idrogeno infiammabile ed esplosivo. Per ridurre il rischio di
lesioni gravi o mortali, prendere le seguenti precauzioni quando si lavora
sulla batteria o nelle sue vicinanze:
● Non provocare scintille toccando i morsetti della batteria con gli attrezzi.
● Non fumare o accendere un fiammifero nelle vicinanze della batteria.
● Evitare il contatto con occhi, pelle e vestiti.
● Non inalare o ingerire l’elettrolito.
● Quando si lavora in prossimità della batteria, indossare occhiali di
sicurezza a protezione.
● Tenere i bambini lontano dalla batteria.
■ Dove ricaricare la batteria in modo sicuro
Caricare sempre la batteria all’aperto. Non caricarla in un garage o in una
stanza chiusa dove vi sia una ventilazione insufficiente.
■ Come ricaricare la batteria
Sottoporre la batteria unicamente a carica lenta (5 A o meno). Con una
carica più veloce, la batteria potrebbe esplodere.

278
4-3. Manutenzione “fai da te”
AYGO_WL_99G78L
Liquido lavacristalli
Se non funziona nessun ugello
del lavacristalli, il serbatoio
potrebbe essere vuoto.
Aggiungere liquido lavacristalli.
ATTENZIONE
■ Misure di emergenza concernenti l’elettrolito
● Se l’elettrolito va a contatto con gli occhi
Lavare abbondantemente gli occhi con acqua pulita per almeno 15 minuti
e consultare subito un medico. Se possibile, mentre ci si reca nella
struttura medica più vicina, continuare ad applicare acqua con una spugna
o un panno.
● Se l’elettrolito entra a contatto con la pelle
Lavare a fondo la zona interessata. Se si avverte dolore o bruciore,
consultare subito un medico.
● Se l’elettrolito entra in contatto con i vestiti
Vi è la possibilità che venga assorbito e finisca sulla pelle. Togliere
immediatamente i vestiti ed eventualmente seguire la procedura descritta
sopra.
● Se l’elettrolito viene accidentalmente deglutito
Bere una grande quantità di acqua o latte. Farsi visitare immediatamente
da un medico.
NOTA
■ Quando si ricarica la batteria
Non ricaricare la batteria mentre il motore è in funzione. Controllare inoltre
che tutti gli accessori siano spenti.

279
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
AYGO_WL_99G78L
ATTENZIONE

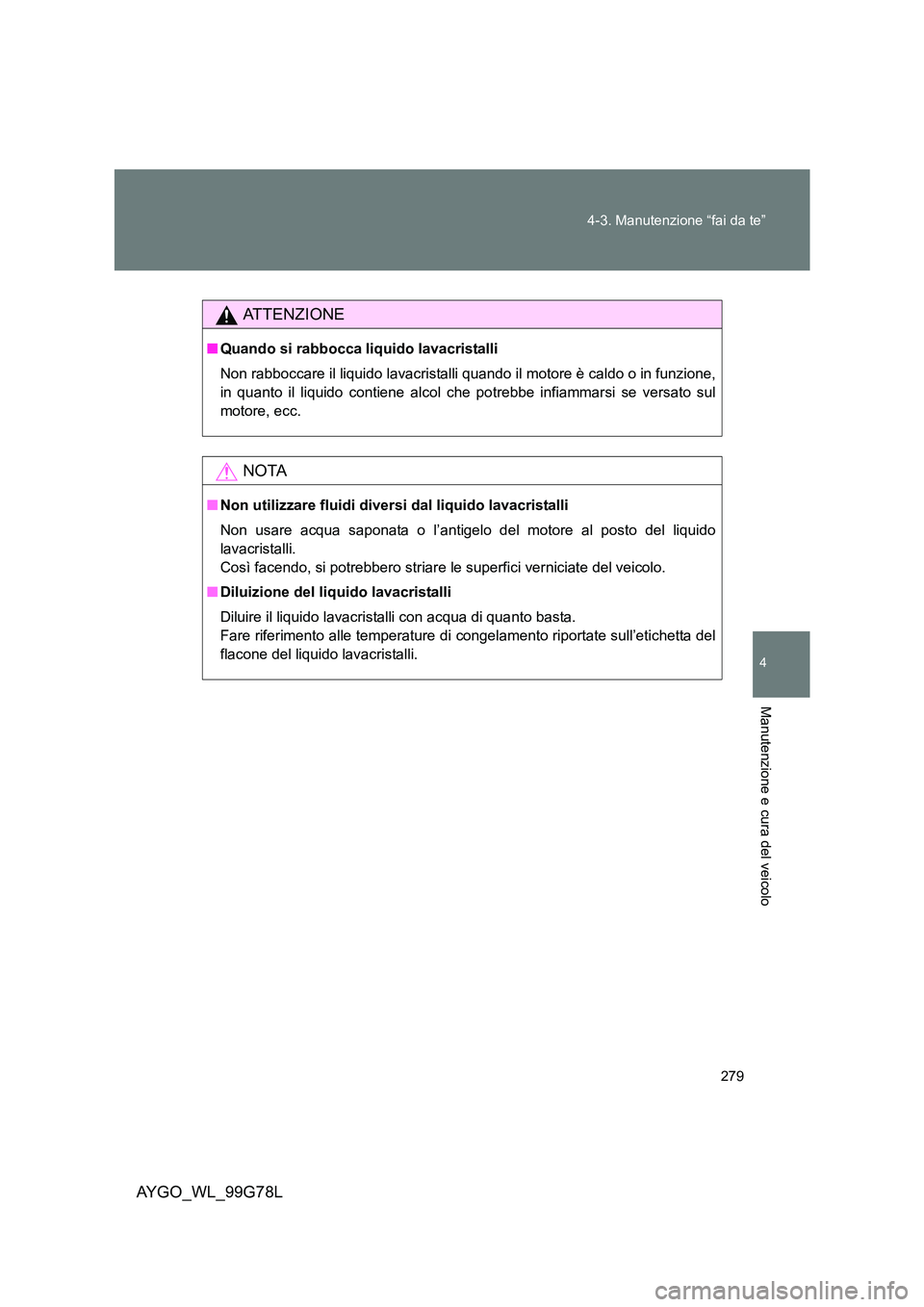

■ Quando si rabbocca liquido lavacristalli
Non rabboccare il liquido lavacristalli quando il motore è caldo o in funzione,
in quanto il liquido contiene alcol che potrebbe infiammarsi se versato sul
motore, ecc.
NOTA
■ Non utilizzare fluidi diversi dal liquido lavacristalli
Non usare acqua saponata o l’antigelo del motore al posto del liquido
lavacristalli.
Così facendo, si potrebbero striare le superfici verniciate del veicolo.
■ Diluizione del liquido lavacristalli
Diluire il liquido lavacristalli con acqua di quanto basta.
Fare riferimento alle temperature di congelamento riportate sull’etichetta del
flacone del liquido lavacristalli.

280
4-3. Manutenzione “fai da te”
AYGO_WL_99G78L
Pedale della frizione (veicoli con cambio manuale)
■Note relative al gioco del pedale della frizione
Se il gioco è inferiore a 5 mm, portare il veicolo presso un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato, per fare regolare il gioco del pedale
della frizione.
■ Gioco normale del pedale della frizione
→ P. 369
Assicurarsi che il gioco del pedale della frizione rientri nei livelli
standard.
Controllare il gioco del pedale.
Altezza del pedale
Gioco del pedale
