TOYOTA AYGO 2014 Manuale de Empleo (in Spanish)

5
361
5-2. Pasos necesarios en caso de emergencia
En caso de problemas
AYGO_WS_99G83S

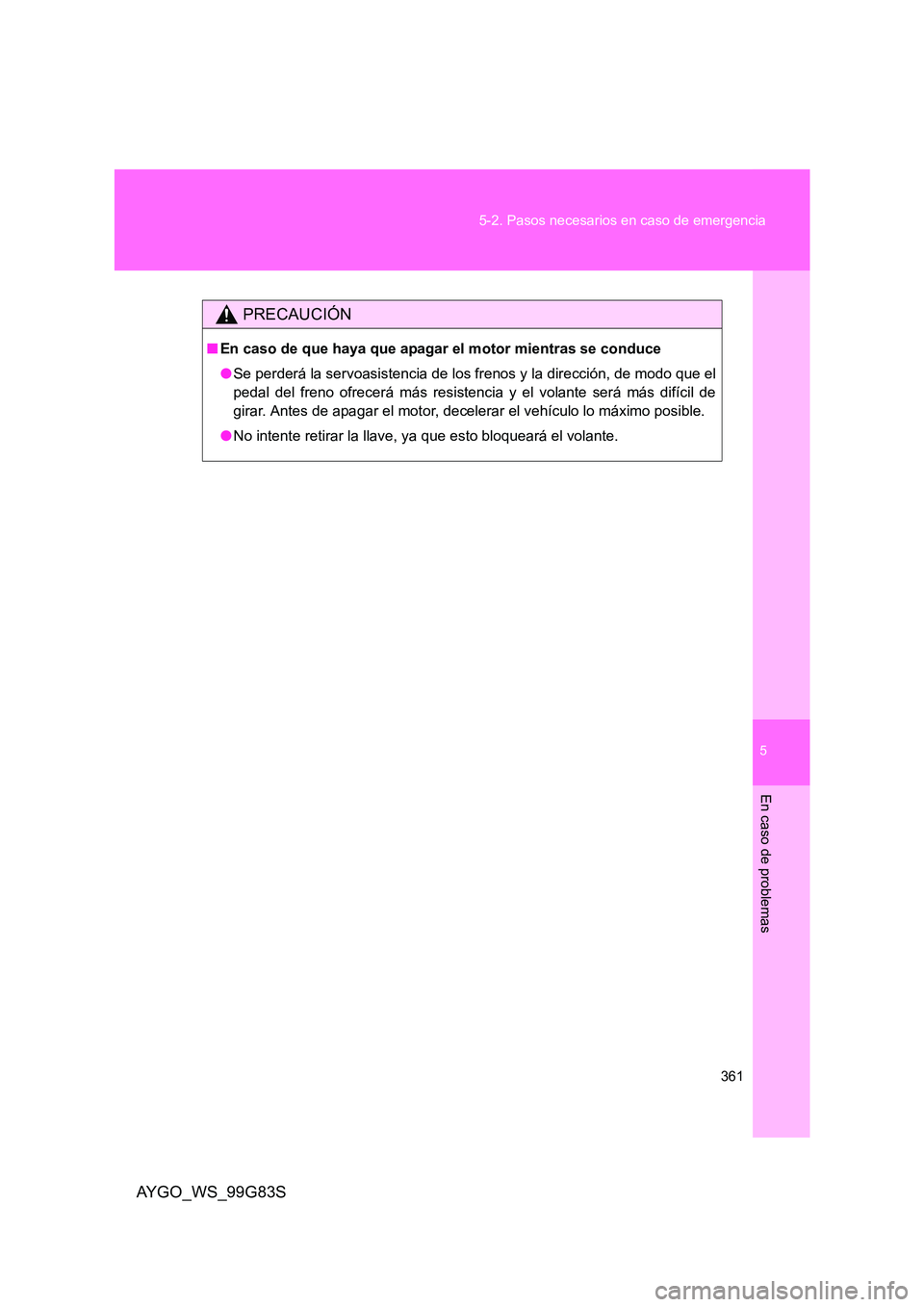

PRECAUCIÓN
■ En caso de que haya que apagar el motor mientras se conduce
● Se perderá la servoasistencia de los frenos y la dirección, de modo que el
pedal del freno ofrecerá más resistencia y el volante será más difícil de
girar. Antes de apagar el motor, decelerar el vehículo lo máximo posible.
● No intente retirar la llave, ya que esto bloqueará el volante.

362
5-2. Pasos necesarios en caso de emergencia
AYGO_WS_99G83S

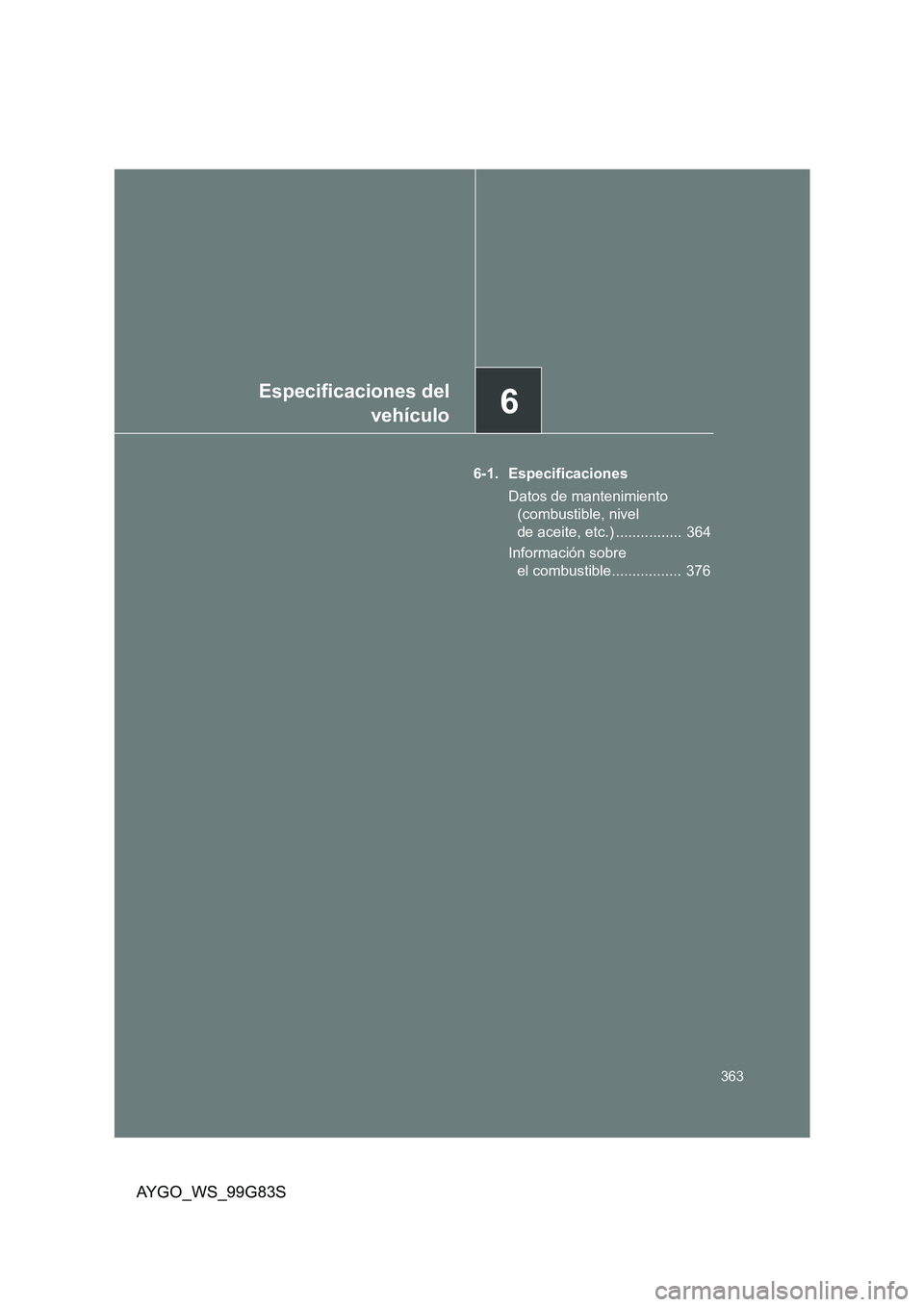

6
Especificaciones del
vehículo
363
AYGO_WS_99G83S
6-1. Especificaciones
Datos de mantenimiento
(combustible, nivel
de aceite, etc.) ................ 364
Información sobre
el combustible................. 376

364
AYGO_WS_99G83S
6-1. Especificaciones
Datos de mantenimiento (combustible, nivel de aceite, etc.)
Dimensiones y pesos
*1: Vehículos en vacío
*2: Modelos de 3 puertas
*3: Modelos de 5 puertas
Longitud total 3.430 mm (135,0 pul.)
Anchura total 1.615 mm (63,6 pul.)
Altura total*11.465 mm (57,7 pul.)
Distancia entre ejes 2.340 mm (92,1 pul.)
Banda de rodadura
Parte
delantera 1.420 mm (55,9 pul.)
Parte
trasera 1.410 mm (55,5 pul.)
Peso bruto del vehículo1.180 kg (2.601 lb.)*2
1.190 kg (2.623 lb.)*3
Capacidad máxima
permitida por eje
Parte
delantera 695 kg (1.532 lb.)
Parte
trasera 695 kg (1.532 lb.)

365
6-1. Especificaciones
6
AYGO_WS_99G83S
Especificaciones del vehículo

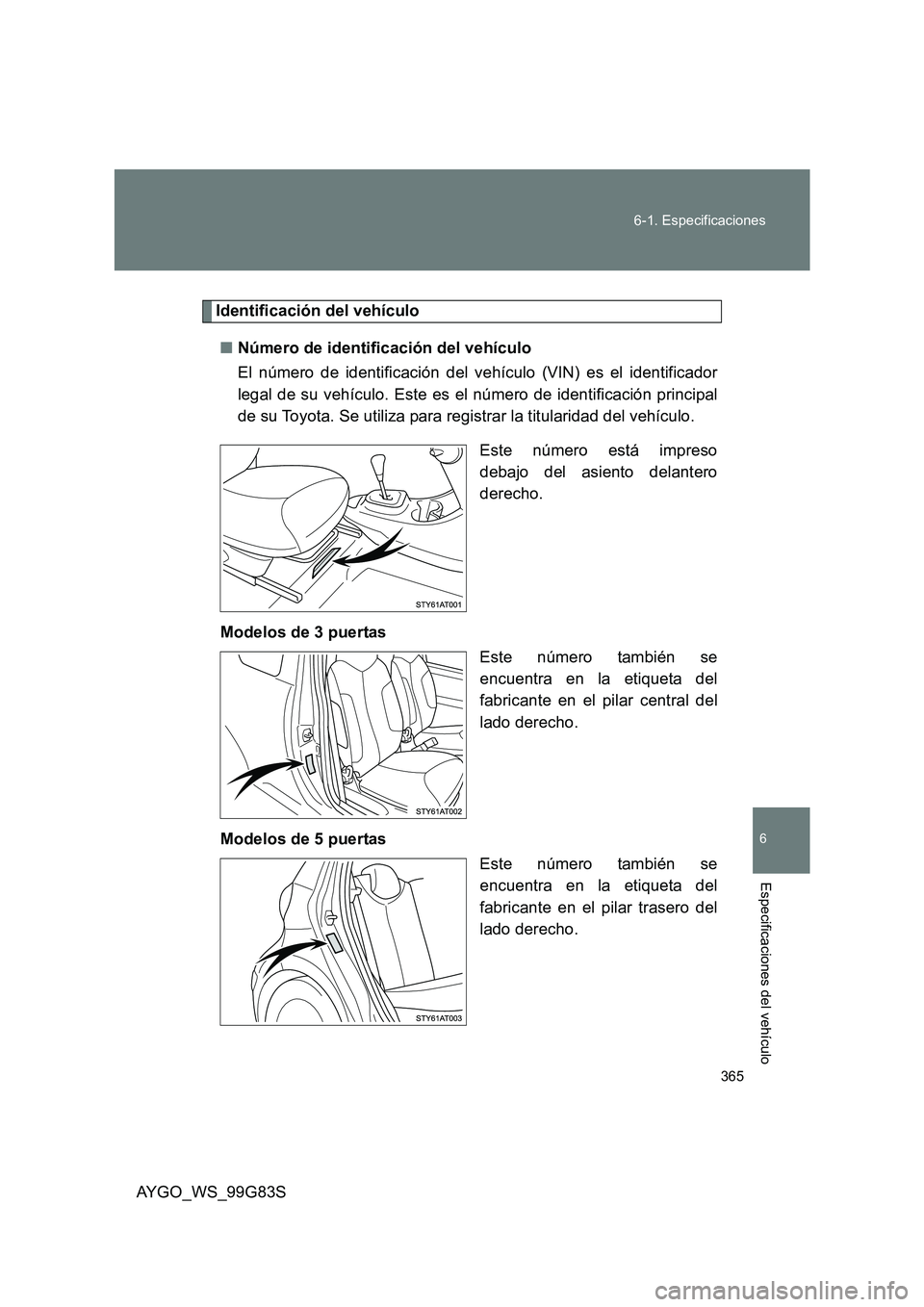

Identificación del vehículo
■ Número de identificación del vehículo
El número de identificación del vehículo (VIN) es el identificador
legal de su vehículo. Este es el número de identificación principal
de su Toyota. Se utiliza para registrar la titularidad del vehículo.
Este número está impreso
debajo del asiento delantero
derecho.
Modelos de 3 puertas
Este número también se
encuentra en la etiqueta del
fabricante en el pilar central del
lado derecho.
Modelos de 5 puertas
Este número también se
encuentra en la etiqueta del
fabricante en el pilar trasero del
lado derecho.

366
6-1. Especificaciones
AYGO_WS_99G83S

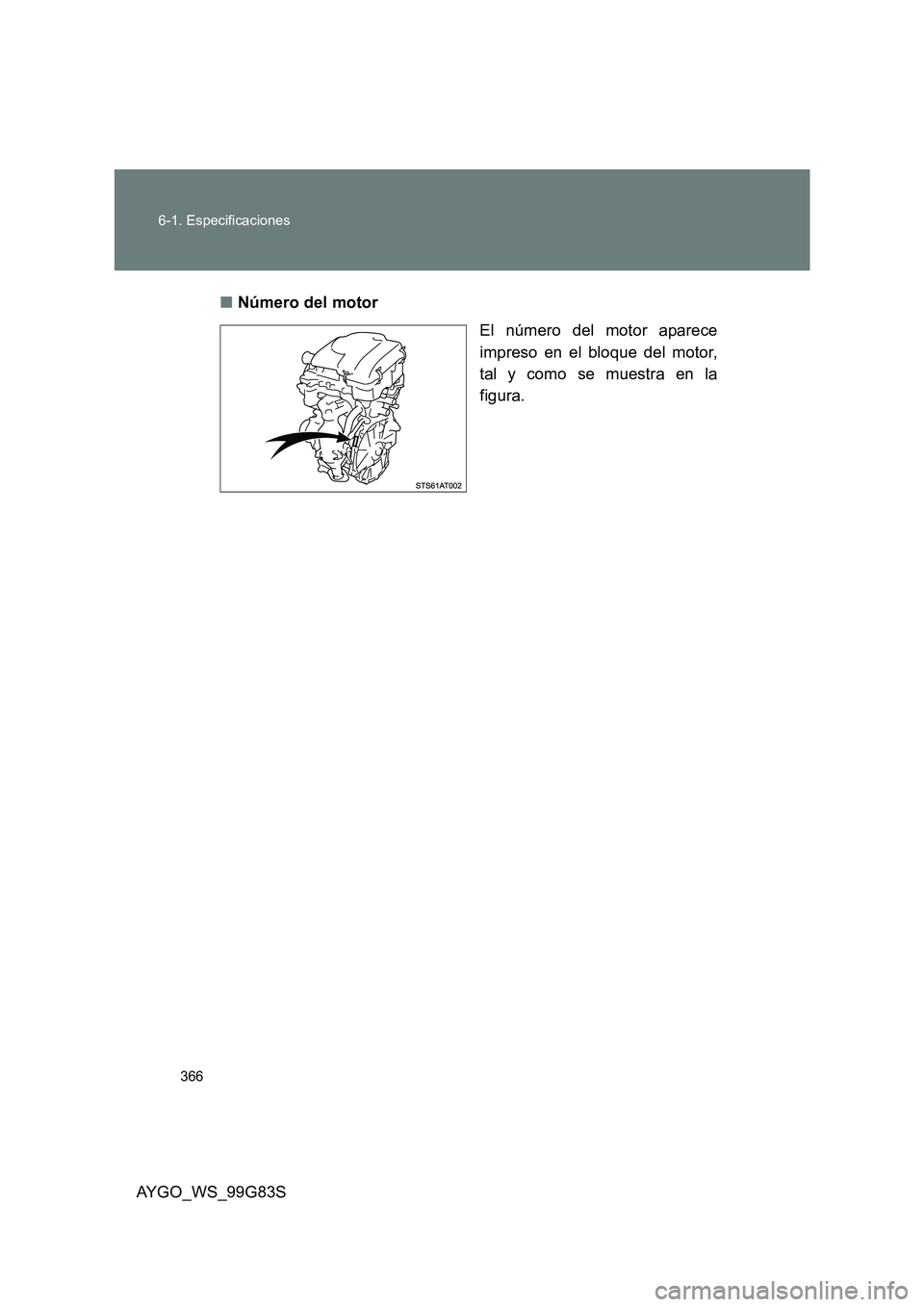

■ Número del motor
El número del motor aparece
impreso en el bloque del motor,
tal y como se muestra en la
figura.

367
6-1. Especificaciones
6
AYGO_WS_99G83S
Especificaciones del vehículo

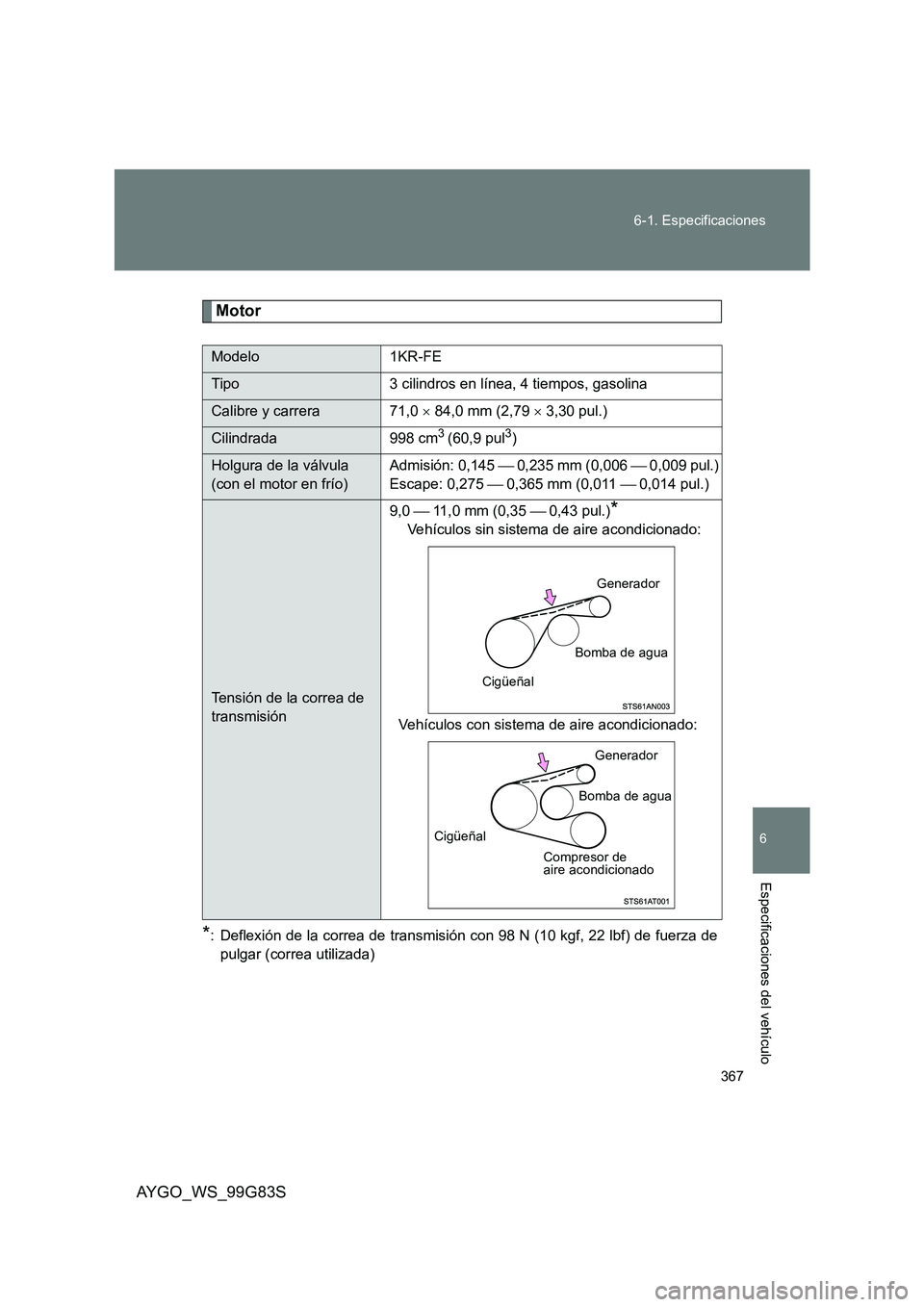

Motor
*: Deflexión de la correa de transmisión con 98 N (10 kgf, 22 lbf) de fuerza de
pulgar (correa utilizada)
Modelo 1KR-FE
Tipo 3 cilindros en línea, 4 tiempos, gasolina
Calibre y carrera 71,0 × 84,0 mm (2,79 × 3,30 pul.)
Cilindrada 998 cm3 (60,9 pul3)
Holgura de la válvula
(con el motor en frío)
Admisión: 0,145  0,235 mm (0,006  0,009 pul.)
Escape: 0,275  0,365 mm (0,011  0,014 pul.)
Tensión de la correa de
transmisión
9,0  11,0 mm (0,35  0,43 pul.)*
Vehículos sin sistema de aire acondicionado:
Vehículos con sistema de aire acondicionado:
Generador
Bomba de agua
Cigüeñal
Cigüeñal
Bomba de agua
Generador
Compresor de aire acondicionado

368
6-1. Especificaciones
AYGO_WS_99G83S

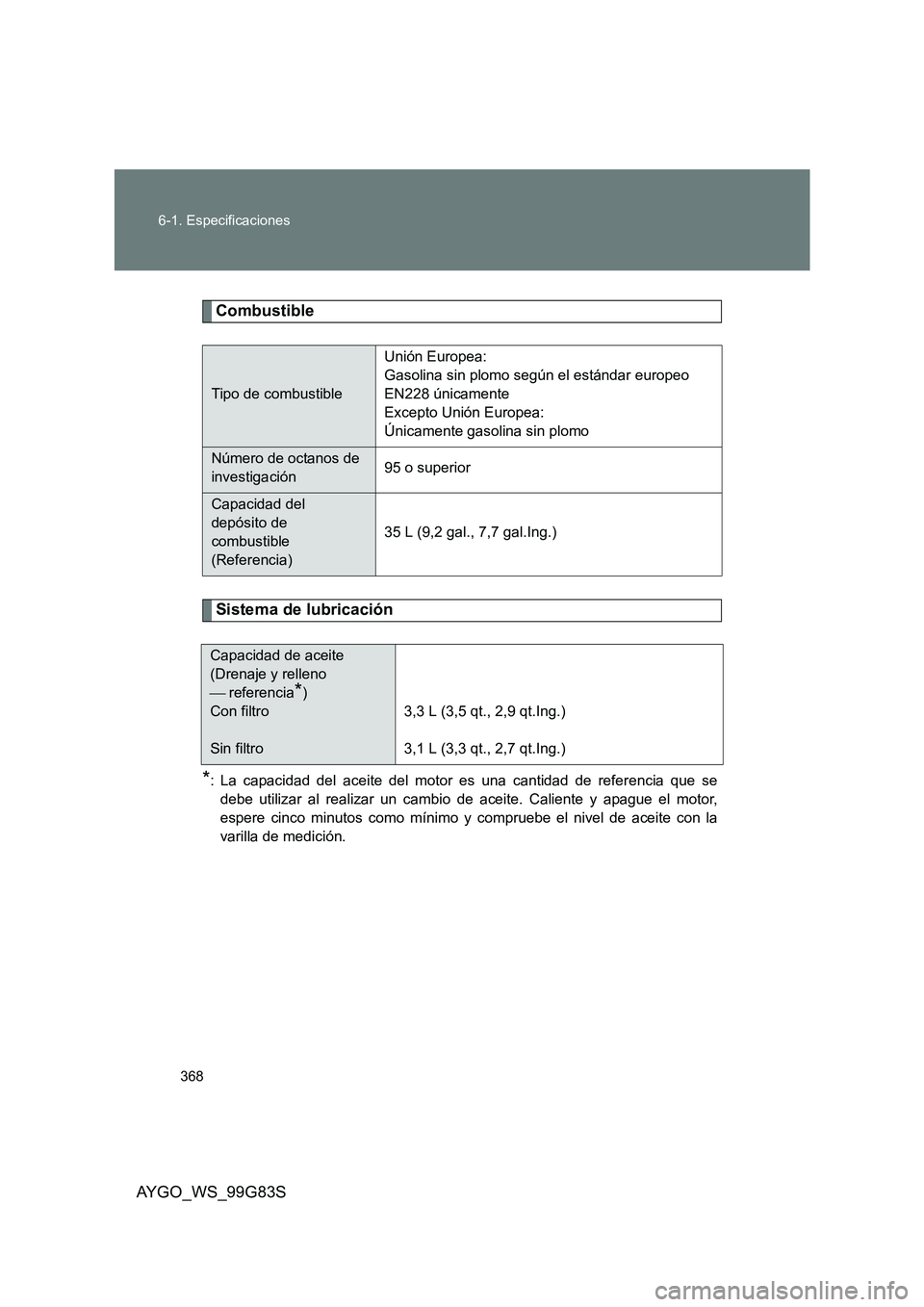

Combustible
Sistema de lubricación
*: La capacidad del aceite del motor es una cantidad de referencia que se
debe utilizar al realizar un cambio de aceite. Caliente y apague el motor,
espere cinco minutos como mínimo y compruebe el nivel de aceite con la
varilla de medición.
Tipo de combustible
Unión Europea:
Gasolina sin plomo según el estándar europeo
EN228 únicamente
Excepto Unión Europea:
Únicamente gasolina sin plomo
Número de octanos de
investigación 95 o superior
Capacidad del
depósito de
combustible
(Referencia)
35 L (9,2 gal., 7,7 gal.Ing.)
Capacidad de aceite
(Drenaje y relleno
 referencia*)
Con filtro
Sin filtro
3,3 L (3,5 qt., 2,9 qt.Ing.)
3,1 L (3,3 qt., 2,7 qt.Ing.)

369
6-1. Especificaciones
6
AYGO_WS_99G83S
Especificaciones del vehículo

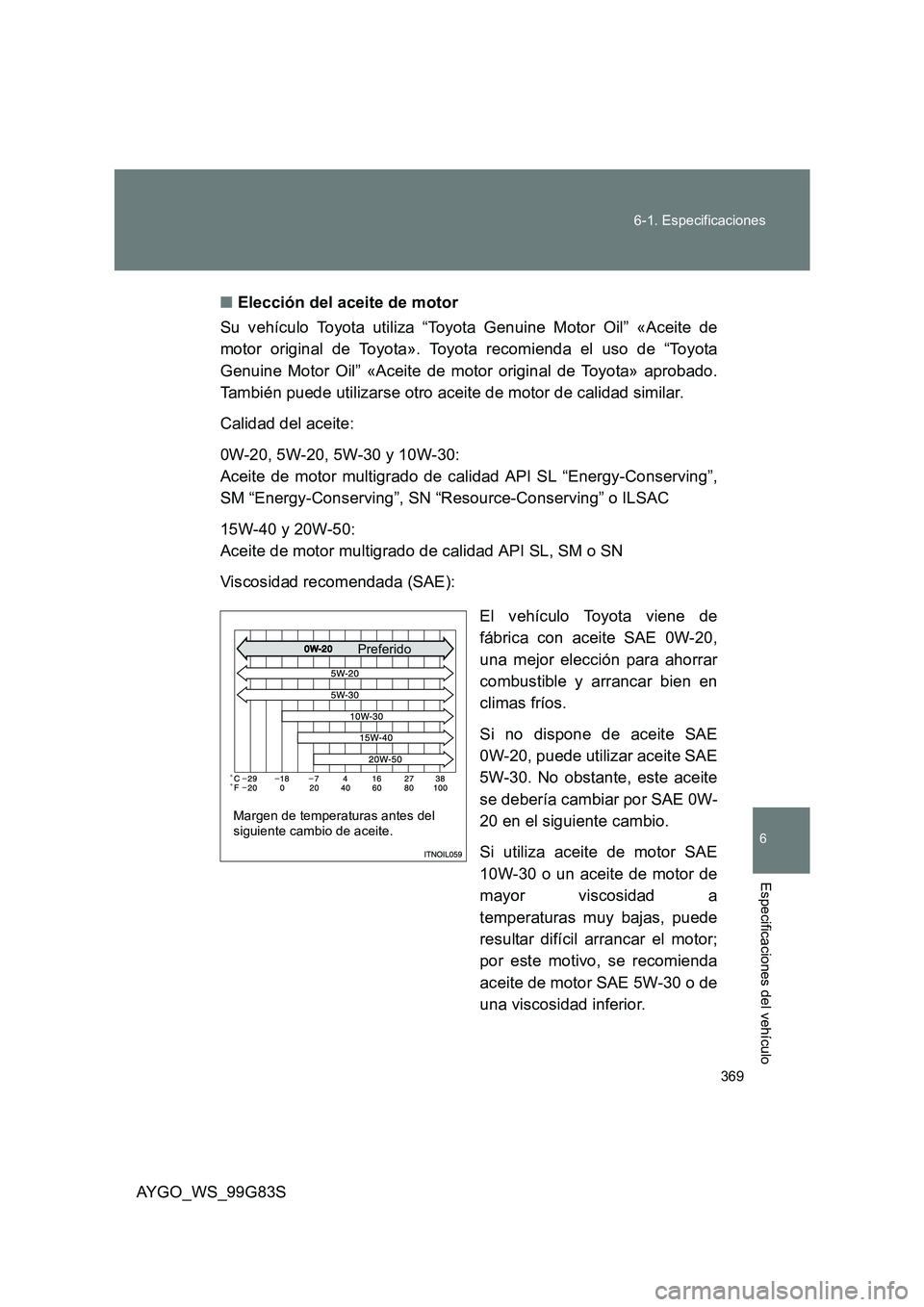

■ Elección del aceite de motor
Su vehículo Toyota utiliza “Toyota Genuine Motor Oil” «Aceite de
motor original de Toyota». Toyota recomienda el uso de “Toyota
Genuine Motor Oil” «Aceite de motor original de Toyota» aprobado.
También puede utilizarse otro aceite de motor de calidad similar.
Calidad del aceite:
0W-20, 5W-20, 5W-30 y 10W-30:
Aceite de motor multigrado de calidad API SL “Energy-Conserving”,
SM “Energy-Conserving”, SN “Resource-Conserving” o ILSAC
15W-40 y 20W-50:
Aceite de motor multigrado de calidad API SL, SM o SN
Viscosidad recomendada (SAE):
El vehículo Toyota viene de
fábrica con aceite SAE 0W-20,
una mejor elección para ahorrar
combustible y arrancar bien en
climas fríos.
Si no dispone de aceite SAE
0W-20, puede utilizar aceite SAE
5W-30. No obstante, este aceite
se debería cambiar por SAE 0W-
20 en el siguiente cambio.
Si utiliza aceite de motor SAE
10W-30 o un aceite de motor de
mayor viscosidad a
temperaturas muy bajas, puede
resultar difícil arrancar el motor;
por este motivo, se recomienda
aceite de motor SAE 5W-30 o de
una viscosidad inferior.
Margen de temperaturas antes del siguiente cambio de aceite.
Preferido

370
6-1. Especificaciones
AYGO_WS_99G83S

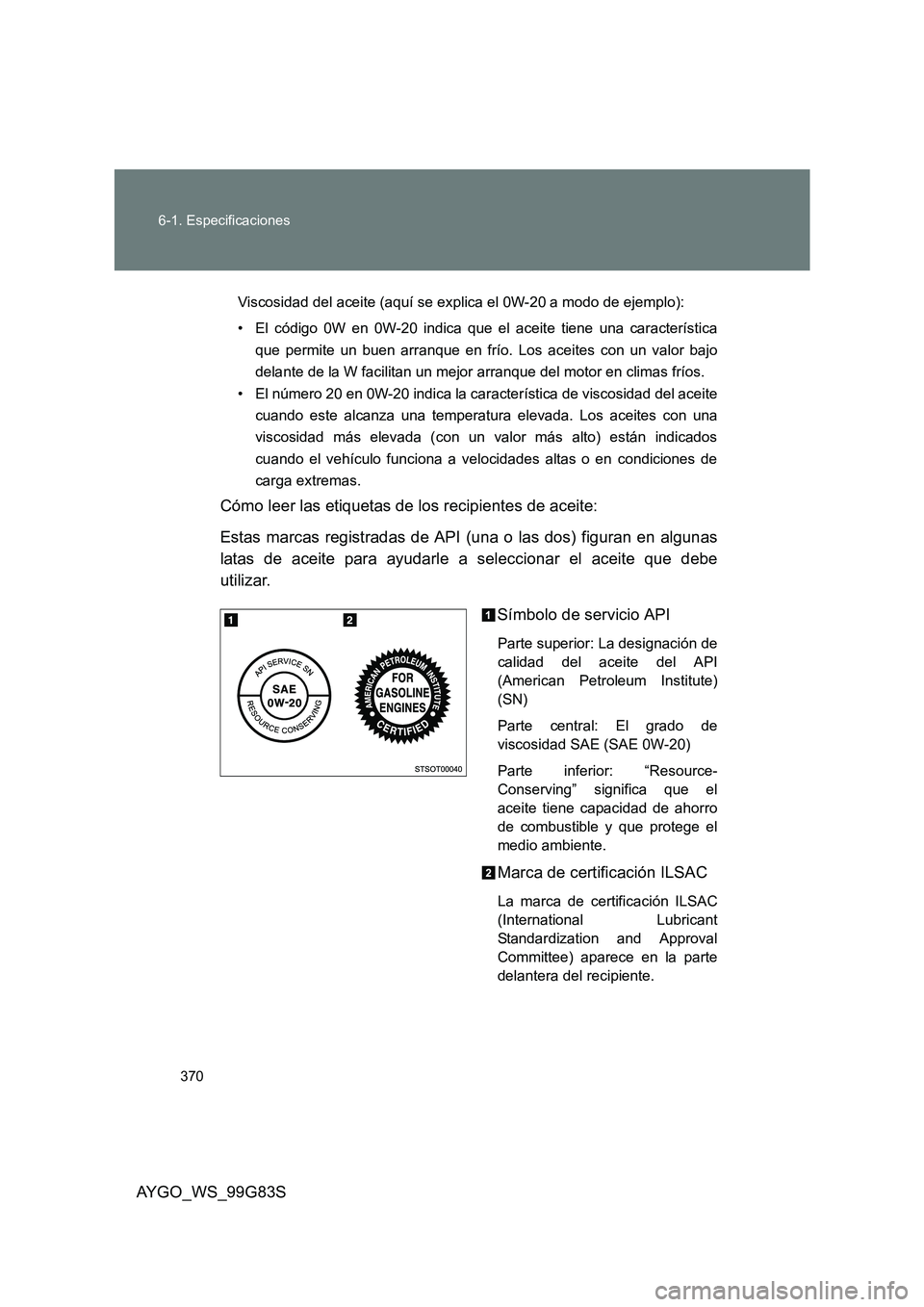

Viscosidad del aceite (aquí se ex plica el 0W-20 a modo de ejemplo):
• El código 0W en 0W-20 indica que el aceite tiene una característica
que permite un buen arranque en frío. Los aceites con un valor bajo
delante de la W facilitan un mejor arranque del motor en climas fríos.
• El número 20 en 0W-20 indica la característica de viscosidad del aceite
cuando este alcanza una temperatura elevada. Los aceites con una
viscosidad más elevada (con un valor más alto) están indicados
cuando el vehículo funciona a velocidades altas o en condiciones de
carga extremas.
Cómo leer las etiquetas de los recipientes de aceite:
Estas marcas registradas de API (una o las dos) figuran en algunas
latas de aceite para ayudarle a seleccionar el aceite que debe
utilizar.
Símbolo de servicio API
Parte superior: La designación de
calidad del aceite del API
(American Petroleum Institute)
(SN)
Parte central: El grado de
viscosidad SAE (SAE 0W-20)
Parte inferior: “Resource-
Conserving” significa que el
aceite tiene capacidad de ahorro
de combustible y que protege el
medio ambiente.
Marca de certificación ILSAC
La marca de certificación ILSAC
(International Lubricant
Standardization and Approval
Committee) aparece en la parte
delantera del recipiente.
