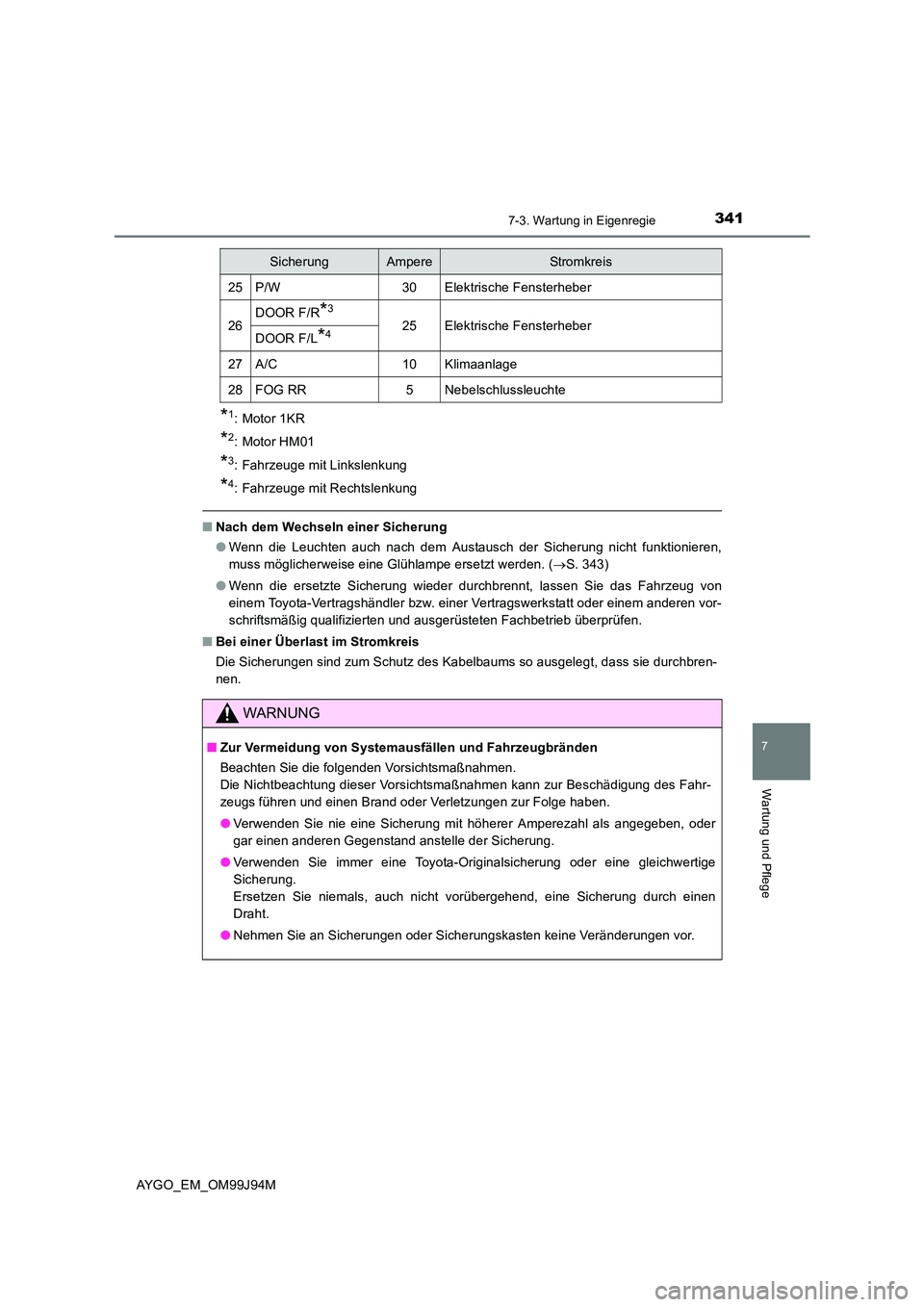

■Nach dem Wechseln einer Sicherung
● Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funktionieren,
muss möglicherweise eine Glühlampe ersetzt werden. ( →S. 343)
● Wenn die ersetzte Sicherung wieder durchbrennt, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
■ Bei einer Überlast im Stromkreis
Die Sicherungen sind zum Schutz des Kabelbaums so ausgelegt, dass sie durchbren-
nen.
25P/W30Elektrische Fensterheber
26DOOR F/R*3
25Elektrische FensterheberDOOR F/L*4
27A/C10Klimaanlage
28FOG RR5Nebelschlussleuchte
WARNUNG
■ Zur Vermeidung von Systemausfällen und Fahrzeugbränden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann zur Beschädigung des Fahr-
zeugs führen und einen Brand oder Verletzungen zur Folge haben.
● Verwenden Sie nie eine Sicherung mit höherer Amperezahl als angegeben, oder
gar einen anderen Gegenstand anstelle der Sicherung.
● Verwenden Sie immer eine Toyota-Originalsicherung oder eine gleichwertige
Sicherung.
Ersetzen Sie niemals, auch nicht vorübergehend, eine Sicherung durch einen
Draht.
● Nehmen Sie an Sicherungen oder Sicherungskasten keine Veränderungen vor.
SicherungAmpereStromkreis

3427-3. Wartung in Eigenregie
AYGO_EM_OM99J94M

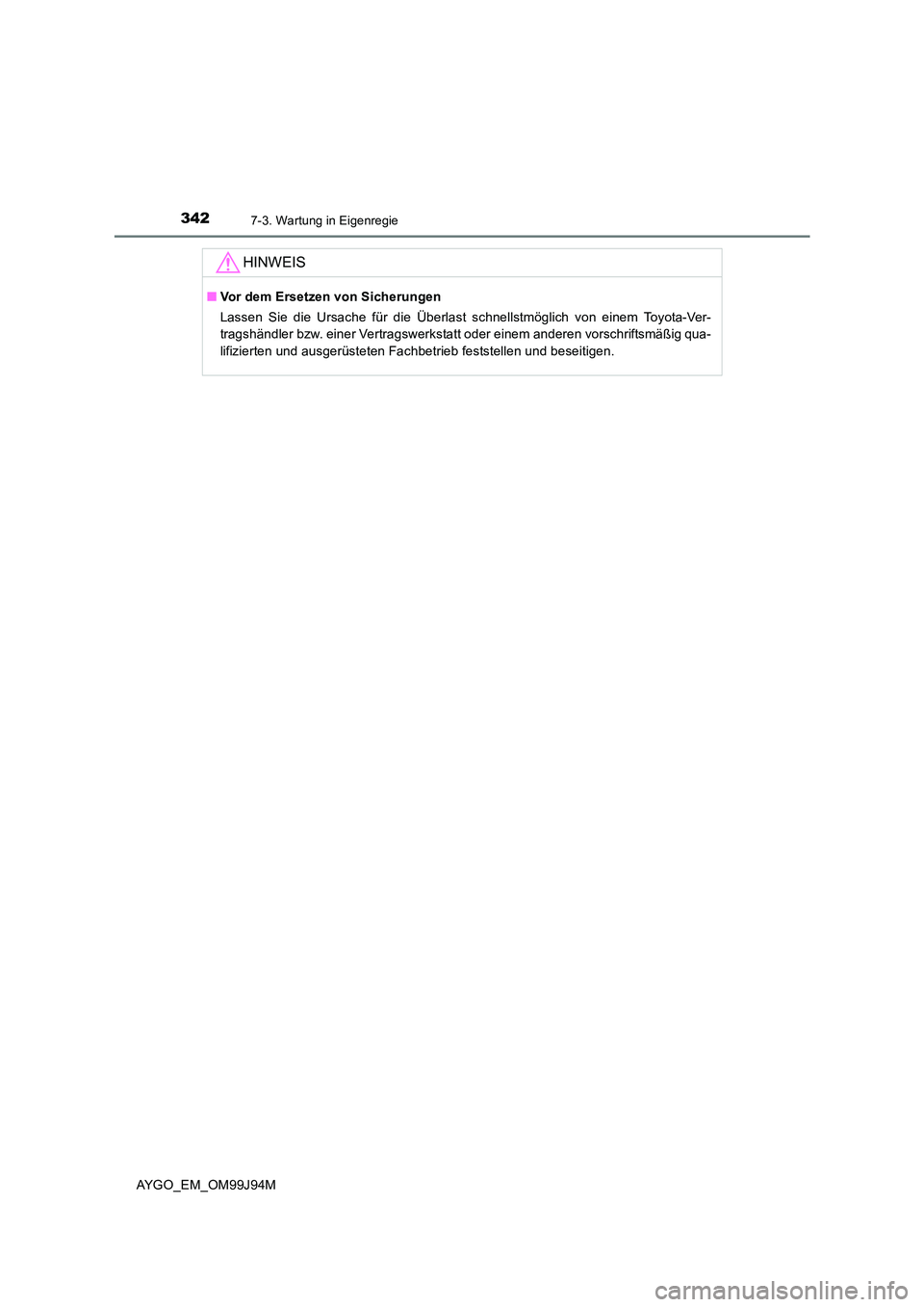

HINWEIS
■Vor dem Ersetzen von Sicherungen
Lassen Sie die Ursache für die Überlast schnellstmöglich von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qua-
lifizierten und ausgerüsteten Fachbetrieb feststellen und beseitigen.

3437-3. Wartung in Eigenregie
7
Wartung und Pflege
AYGO_EM_OM99J94M

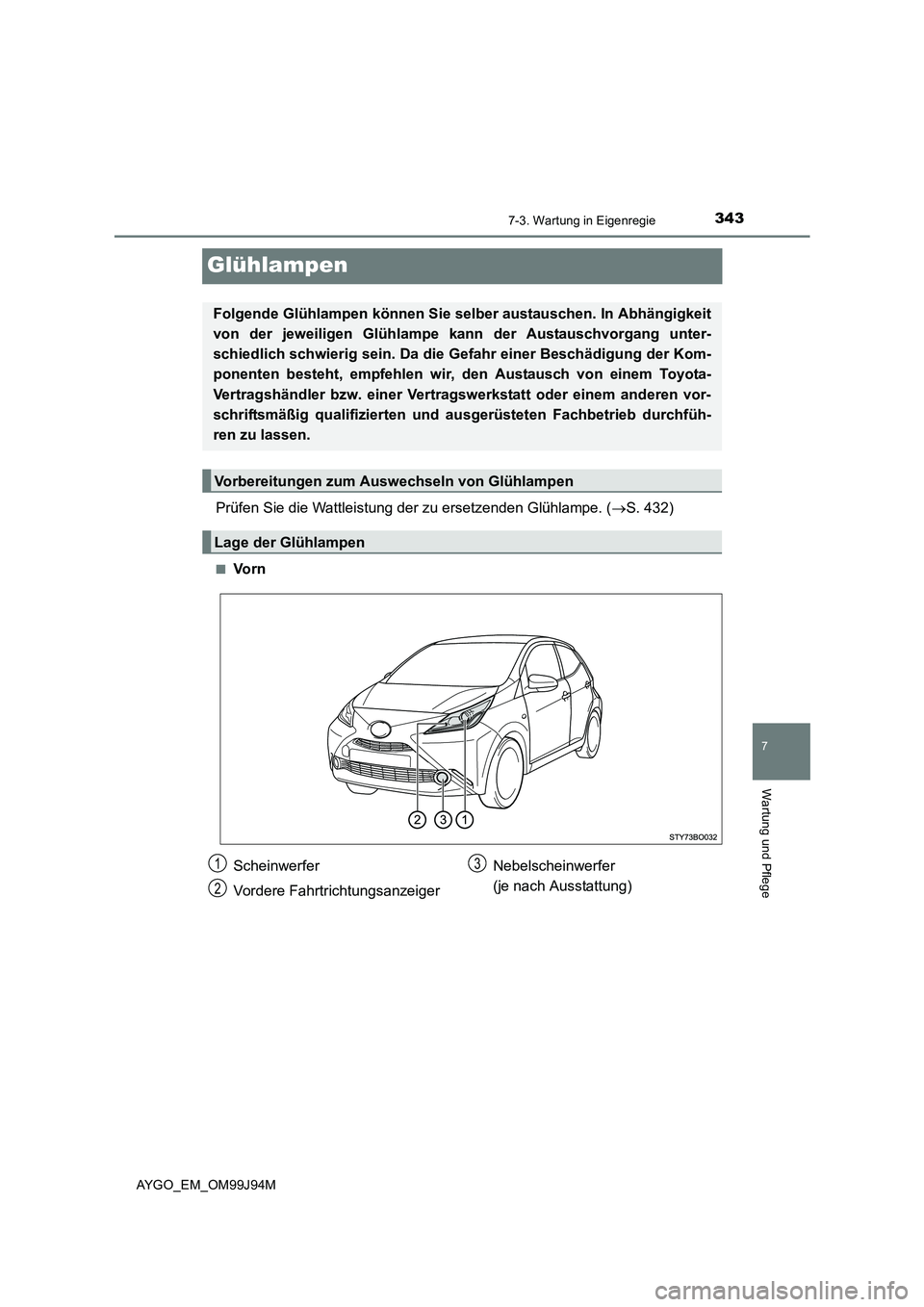

Glühlampen
Prüfen Sie die Wattleistung der zu ersetzenden Glühlampe. (→S. 432)
■Vo r n
Folgende Glühlampen können Sie selber austauschen. In Abhängigkeit
von der jeweiligen Glühlampe kann der Austauschvorgang unter-
schiedlich schwierig sein. Da die Gefahr einer Beschädigung der Kom-
ponenten besteht, empfehlen wir, den Austausch von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb durchfüh-
ren zu lassen.
Vorbereitungen zum Auswechseln von Glühlampen
Lage der Glühlampen
Scheinwerfer
Vordere Fahrtrichtungsanzeiger
Nebelscheinwerfer
(je nach Ausstattung)
1
2
3

3447-3. Wartung in Eigenregie
AYGO_EM_OM99J94M

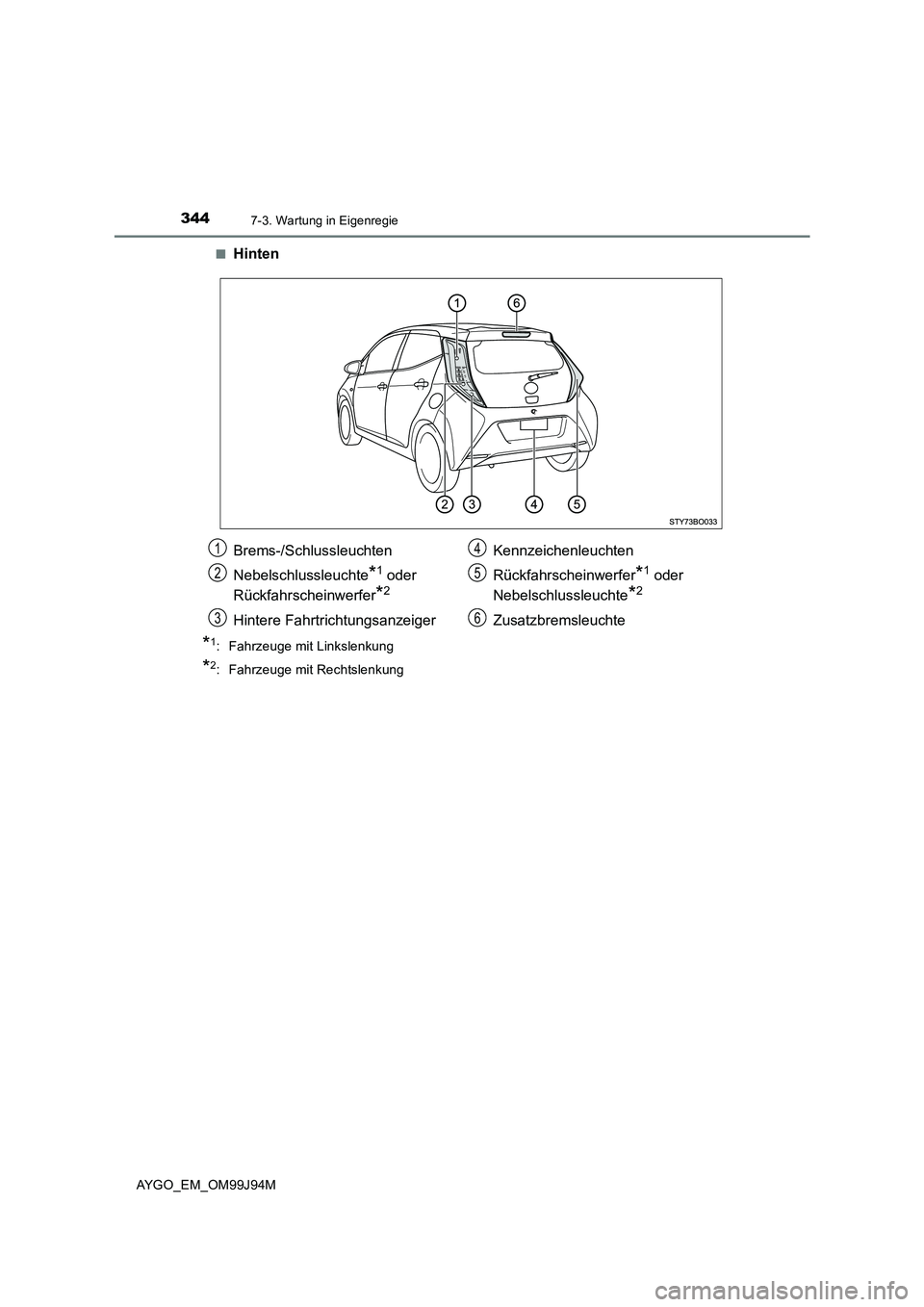

■Hinten
*1: Fahrzeuge mit Linkslenkung
*2: Fahrzeuge mit Rechtslenkung
Brems-/Schlussleuchten
Nebelschlussleuchte*1 oder
Rückfahrscheinwerfer*2
Hintere Fahrtrichtungsanzeiger
Kennzeichenleuchten
Rückfahrscheinwerfer*1 oder
Nebelschlussleuchte*2
Zusatzbremsleuchte
1
2
3
4
5
6

3457-3. Wartung in Eigenregie
7
Wartung und Pflege
AYGO_EM_OM99J94M
■Scheinwerfer

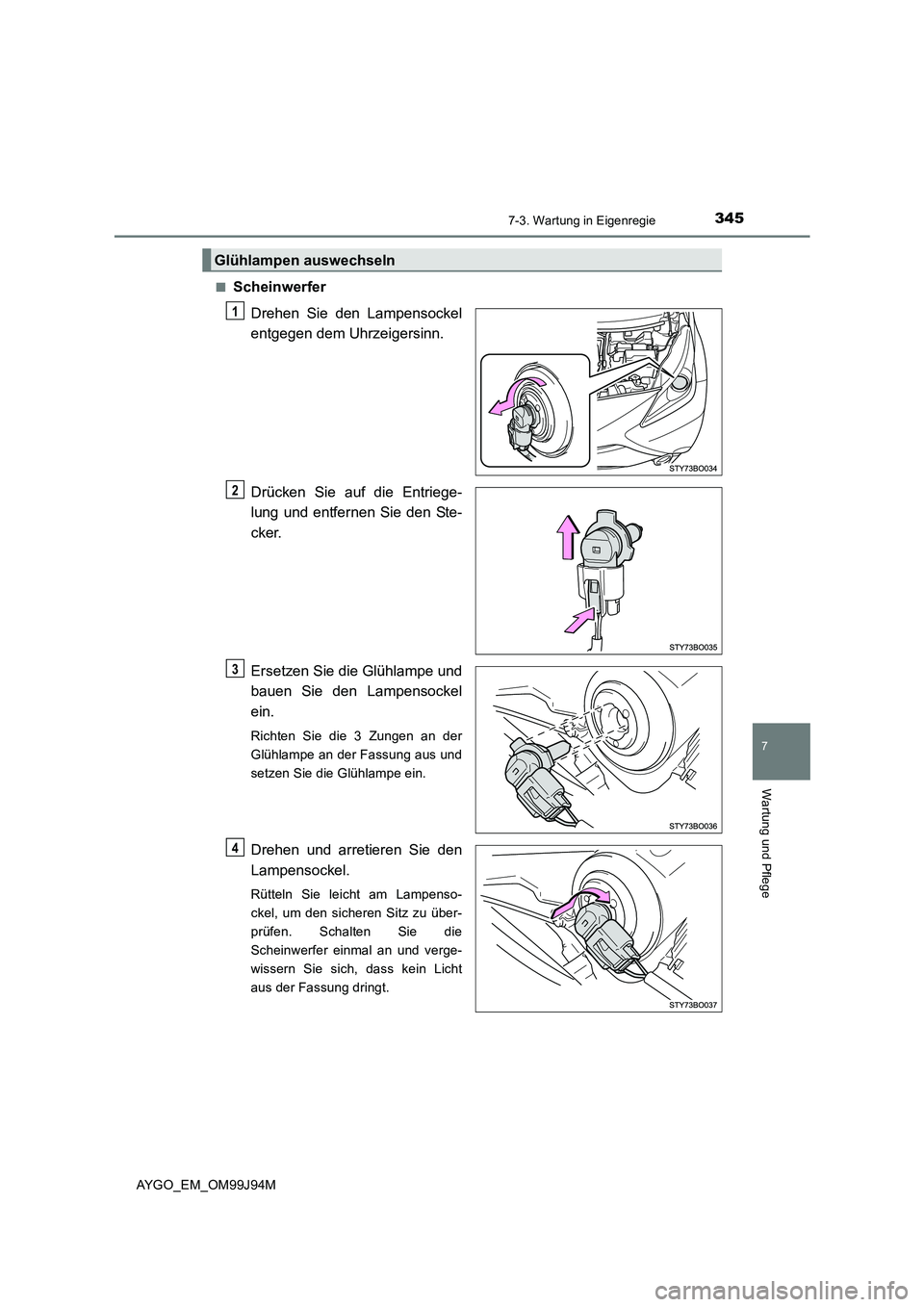

Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Drücken Sie auf die Entriege-
lung und entfernen Sie den Ste-
cker.
Ersetzen Sie die Glühlampe und
bauen Sie den Lampensockel
ein.
Richten Sie die 3 Zungen an der
Glühlampe an der Fassung aus und
setzen Sie die Glühlampe ein.
Drehen und arretieren Sie den
Lampensockel.
Rütteln Sie leicht am Lampenso-
ckel, um den sicheren Sitz zu über-
prüfen. Schalten Sie die
Scheinwerfer einmal an und verge-
wissern Sie sich, dass kein Licht
aus der Fassung dringt.
Glühlampen auswechseln
1
2
3
4

3467-3. Wartung in Eigenregie
AYGO_EM_OM99J94M

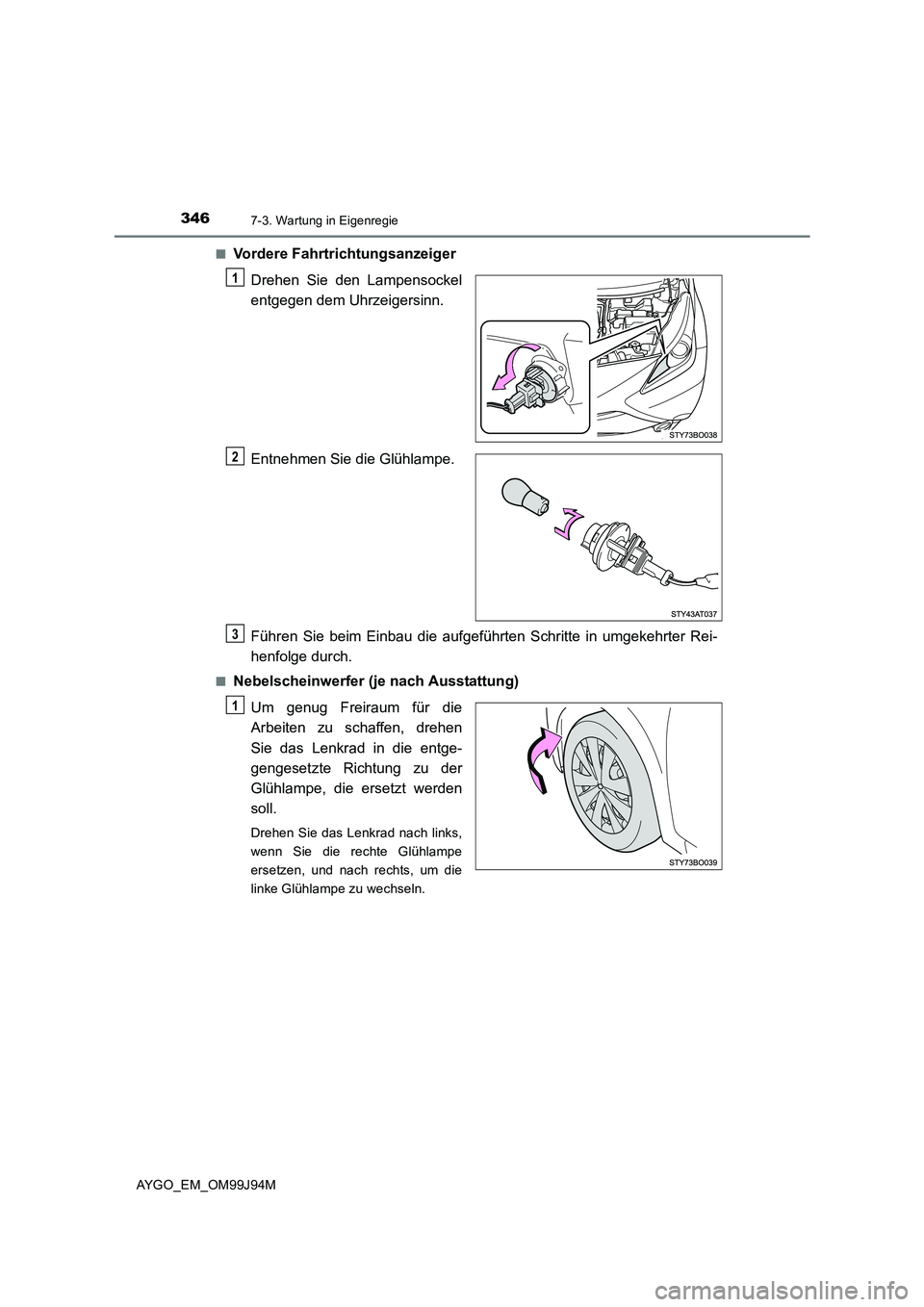

■Vordere Fahrtrichtungsanzeiger
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Rei-
henfolge durch.
■Nebelscheinwerfer (je nach Ausstattung)
Um genug Freiraum für die
Arbeiten zu schaffen, drehen
Sie das Lenkrad in die entge-
gengesetzte Richtung zu der
Glühlampe, die ersetzt werden
soll.
Drehen Sie das Lenkrad nach links,
wenn Sie die rechte Glühlampe
ersetzen, und nach rechts, um die
linke Glühlampe zu wechseln.
1
2
3
1

3477-3. Wartung in Eigenregie
7
Wartung und Pflege
AYGO_EM_OM99J94M

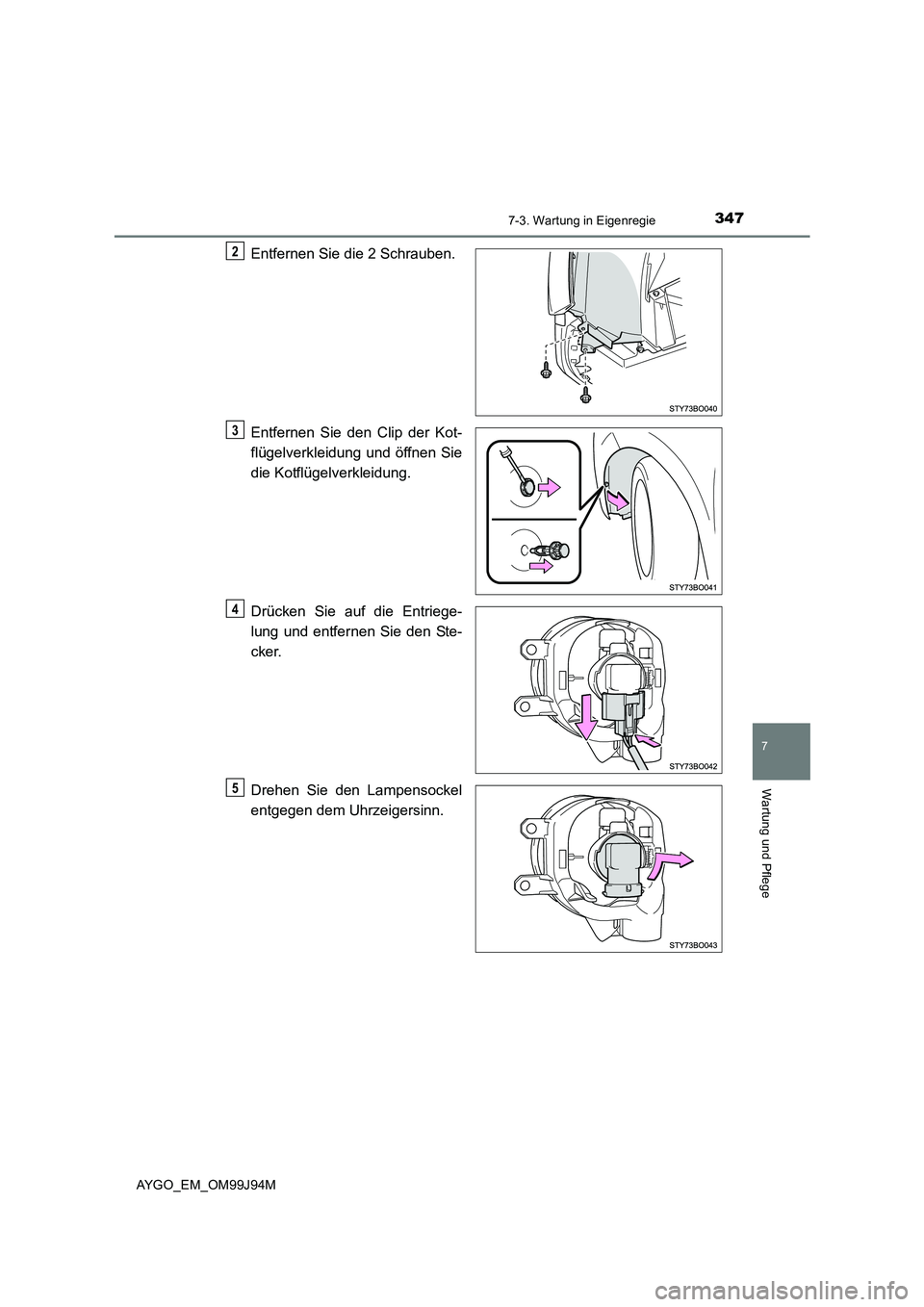

Entfernen Sie die 2 Schrauben.
Entfernen Sie den Clip der Kot-
flügelverkleidung und öffnen Sie
die Kotflügelverkleidung.
Drücken Sie auf die Entriege-
lung und entfernen Sie den Ste-
cker.
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
2
3
4
5

3487-3. Wartung in Eigenregie
AYGO_EM_OM99J94M

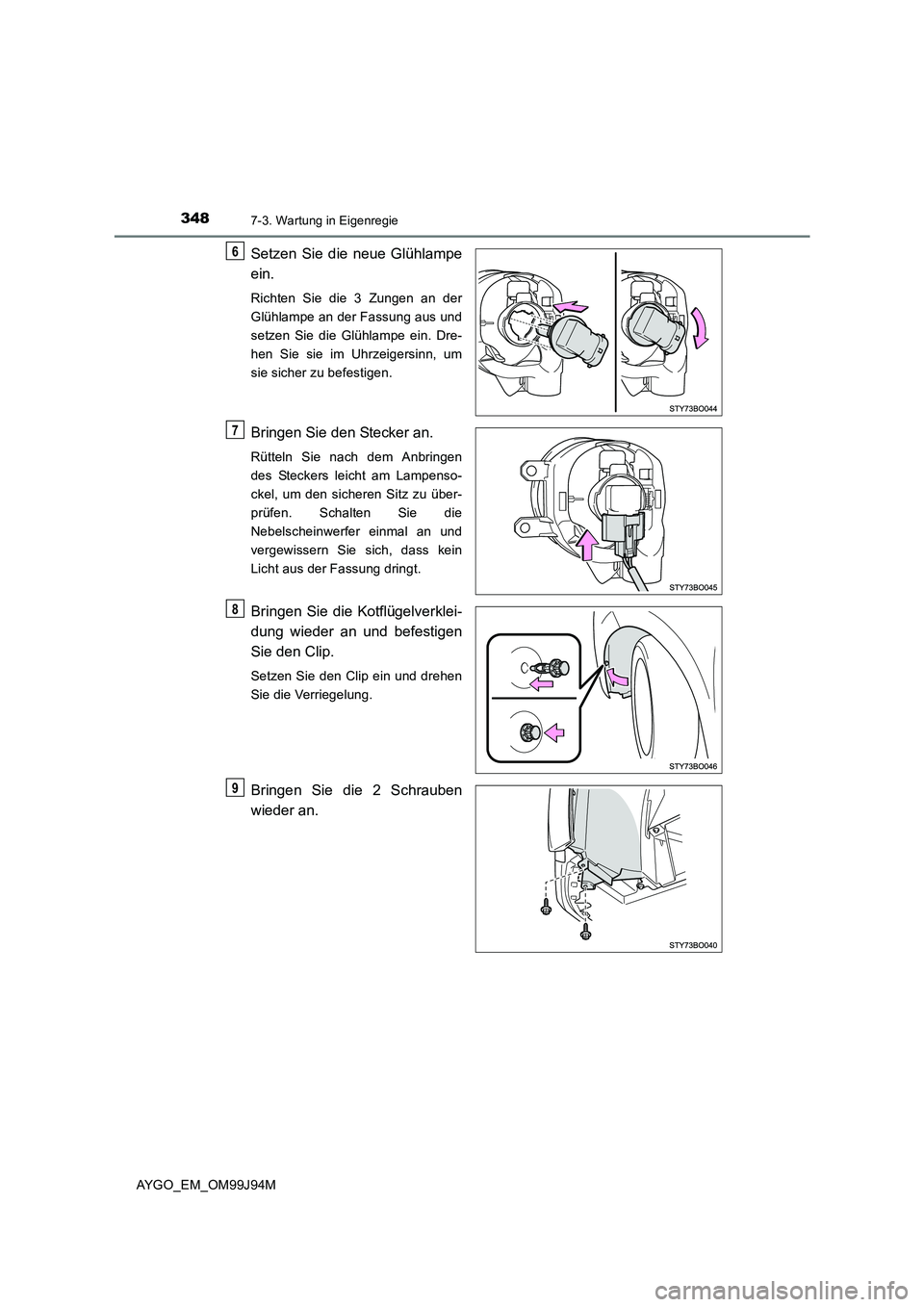

Setzen Sie die neue Glühlampe
ein.
Richten Sie die 3 Zungen an der
Glühlampe an der Fassung aus und
setzen Sie die Glühlampe ein. Dre-
hen Sie sie im Uhrzeigersinn, um
sie sicher zu befestigen.
Bringen Sie den Stecker an.
Rütteln Sie nach dem Anbringen
des Steckers leicht am Lampenso-
ckel, um den sicheren Sitz zu über-
prüfen. Schalten Sie die
Nebelscheinwerfer einmal an und
vergewissern Sie sich, dass kein
Licht aus der Fassung dringt.
Bringen Sie die Kotflügelverklei-
dung wieder an und befestigen
Sie den Clip.
Setzen Sie den Clip ein und drehen
Sie die Verriegelung.
Bringen Sie die 2 Schrauben
wieder an.
6
7
8
9

3497-3. Wartung in Eigenregie
7
Wartung und Pflege
AYGO_EM_OM99J94M

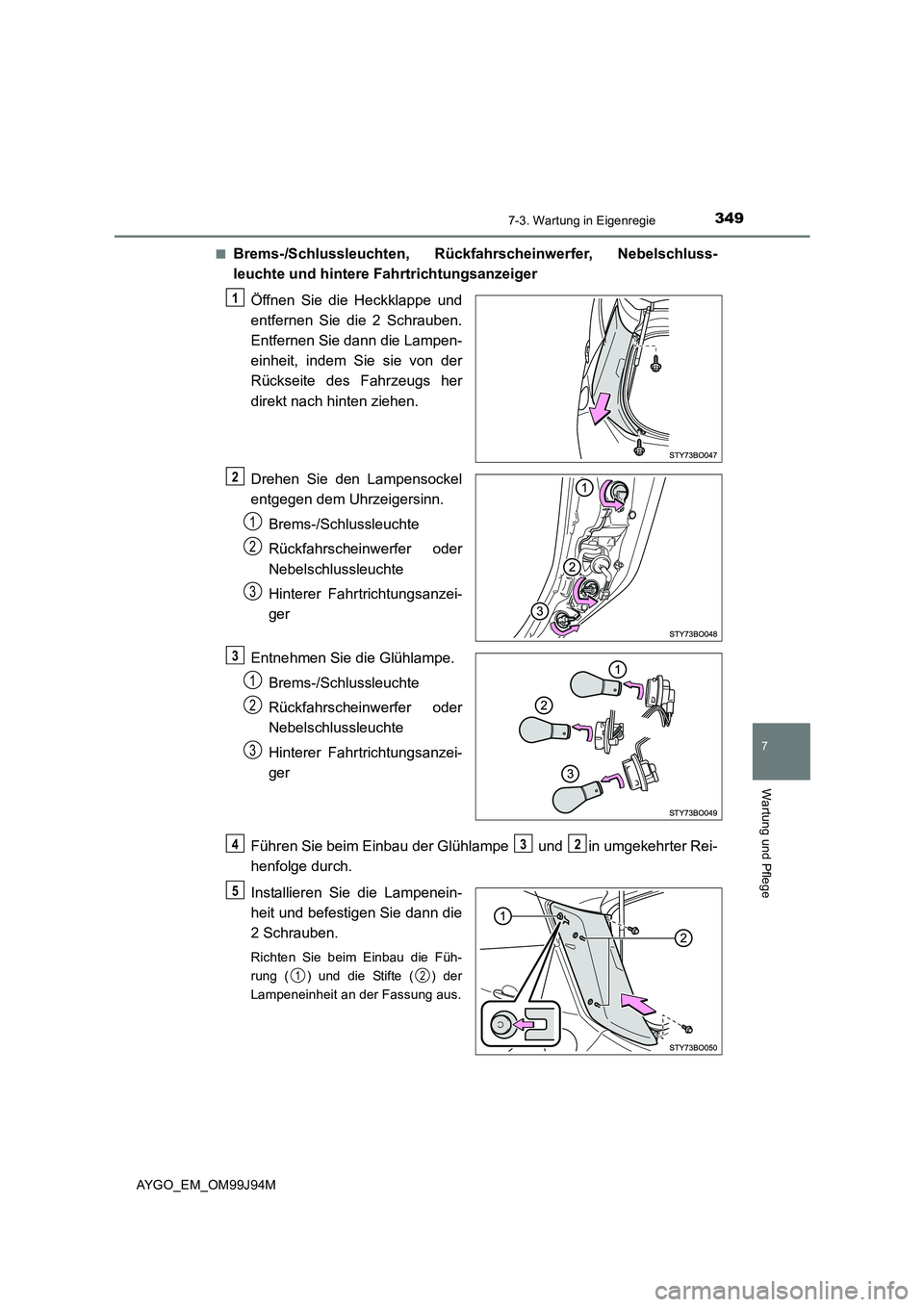

■Brems-/Schlussleuchten, Rückfah rscheinwerfer, Nebelschluss-
leuchte und hintere Fahrtrichtungsanzeiger
Öffnen Sie die Heckklappe und
entfernen Sie die 2 Schrauben.
Entfernen Sie dann die Lampen-
einheit, indem Sie sie von der
Rückseite des Fahrzeugs her
direkt nach hinten ziehen.
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Brems-/Schlussleuchte
Rückfahrscheinwerfer oder
Nebelschlussleuchte
Hinterer Fahrtrichtungsanzei-
ger
Entnehmen Sie die Glühlampe.
Brems-/Schlussleuchte
Rückfahrscheinwerfer oder
Nebelschlussleuchte
Hinterer Fahrtrichtungsanzei-
ger
Führen Sie beim Einbau der Glühlampe und in umgekehrter Rei-
henfolge durch.
Installieren Sie die Lampenein-
heit und befestigen Sie dann die
2 Schrauben.
Richten Sie beim Einbau die Füh-
rung ( ) und die Stifte ( ) der
Lampeneinheit an der Fassung aus.
1
2
1
2
3
3
1
2
3
432
5
12

3507-3. Wartung in Eigenregie
AYGO_EM_OM99J94M

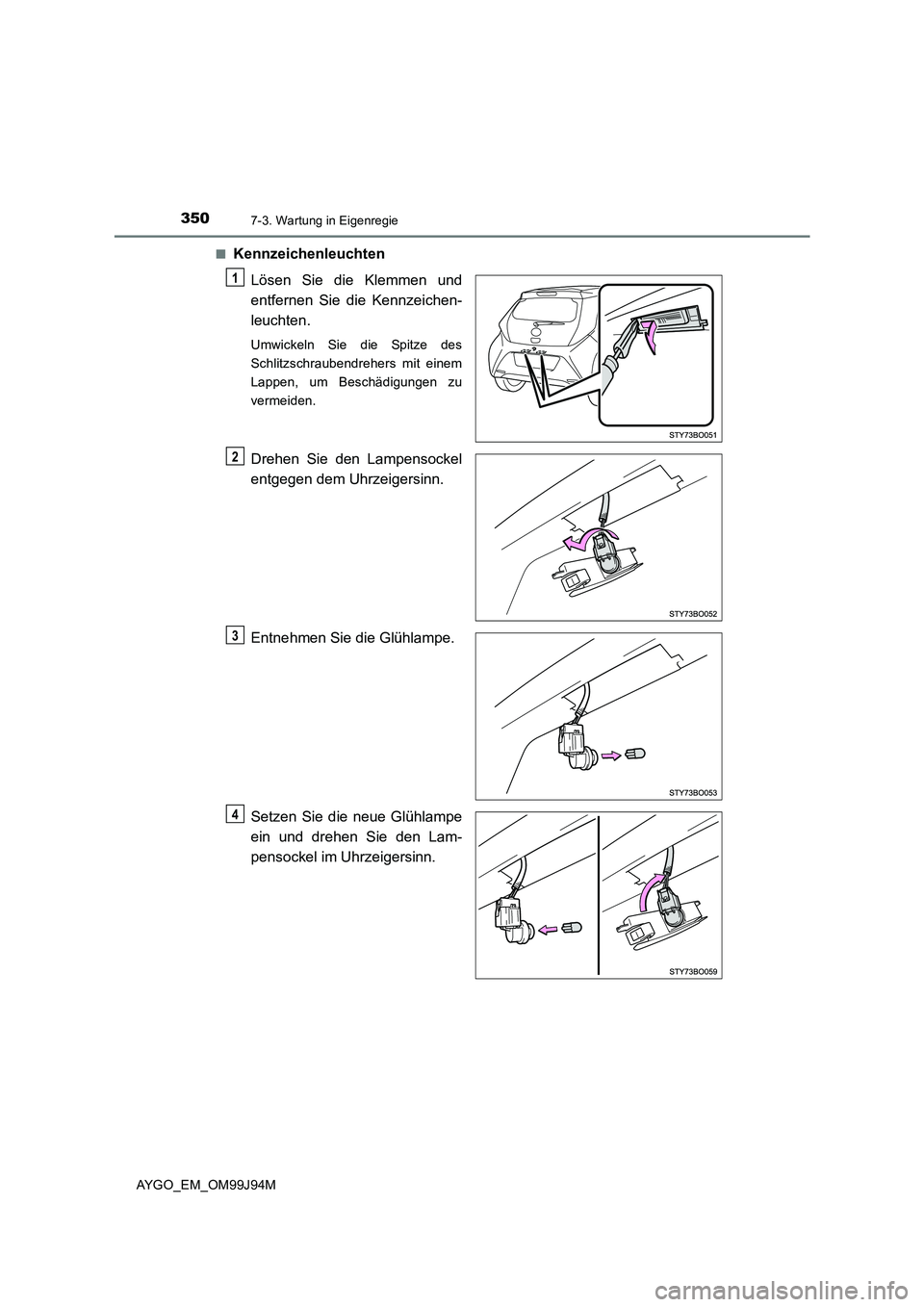

■Kennzeichenleuchten
Lösen Sie die Klemmen und
entfernen Sie die Kennzeichen-
leuchten.
Umwickeln Sie die Spitze des
Schlitzschraubendrehers mit einem
Lappen, um Beschädigungen zu
vermeiden.
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Setzen Sie die neue Glühlampe
ein und drehen Sie den Lam-
pensockel im Uhrzeigersinn.
1
2
3
4
