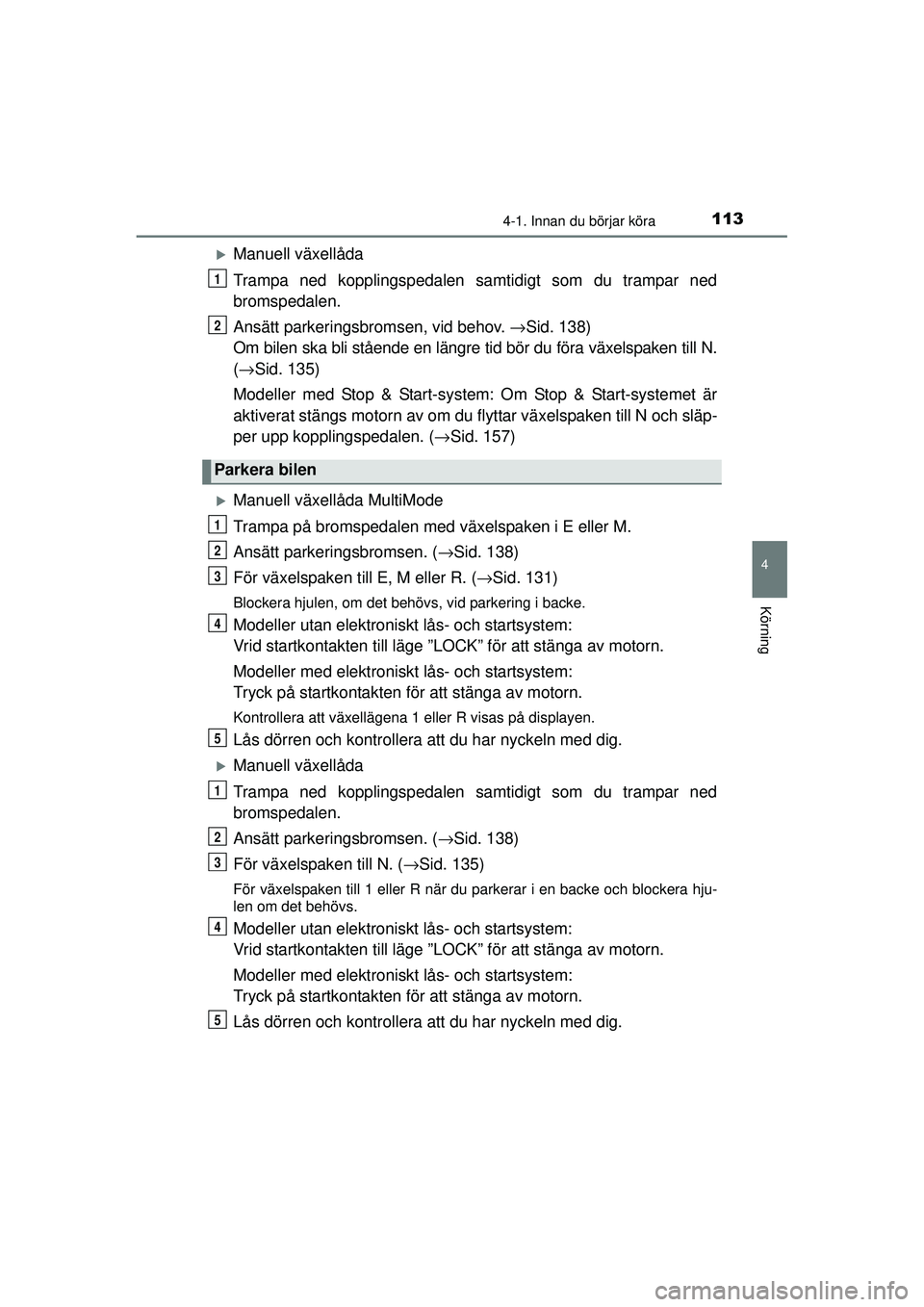

1134-1. Innan du börjar köra
4
Körning
OM99J92SE
XManuell växellåda
Trampa ned kopplingspedalen samtidigt som du trampar ned
bromspedalen.
Ansätt parkeringsbromsen, vid behov. →Sid. 138)
Om bilen ska bli stående en längre tid bör du föra växelspaken till N.
( → Sid. 135)
Modeller med Stop & Start-system: Om Stop & Start-systemet är
aktiverat stängs motorn av om du flyttar växelspaken till N och släp-
per upp kopplingspedalen. ( →Sid. 157)
XManuell växellåda MultiMode
Trampa på bromspedalen med växelspaken i E eller M.
Ansätt parkeringsbromsen. ( →Sid. 138)
För växelspaken till E, M eller R. (→Sid. 131)
Blockera hjulen, om det behövs, vid parkering i backe.
Modeller utan elektroniskt lås- och startsystem:
Vrid startkontakten till läge ”LOCK” för att stänga av motorn.
Modeller med elektroniskt lås- och startsystem:
Tryck på startkontakten fö r att stänga av motorn.
Kontrollera att växellägena 1 eller R visas på displayen.
Lås dörren och kontrollera att du har nyckeln med dig.
XManuell växellåda
Trampa ned kopplingspedalen samtidigt som du trampar ned
bromspedalen.
Ansätt parkeringsbromsen. ( →Sid. 138)
För växelspaken till N. ( →Sid. 135)
För växelspaken till 1 eller R när du parkerar i en backe och blockera hju-
len om det behövs.
Modeller utan elektroniskt lås- och startsystem:
Vrid startkontakten till läge ”LOCK” för att stänga av motorn.
Modeller med elektroniskt lås- och startsystem:
Tryck på startkontakten fö r att stänga av motorn.
Lås dörren och kontrollera att du har nyckeln med dig.
Parkera bilen
1
2
1
2
3
4
5
1
2
3
4
5
OM99J92SE.book Page 113 Wednesday, August 13, 2014 12:52 PM

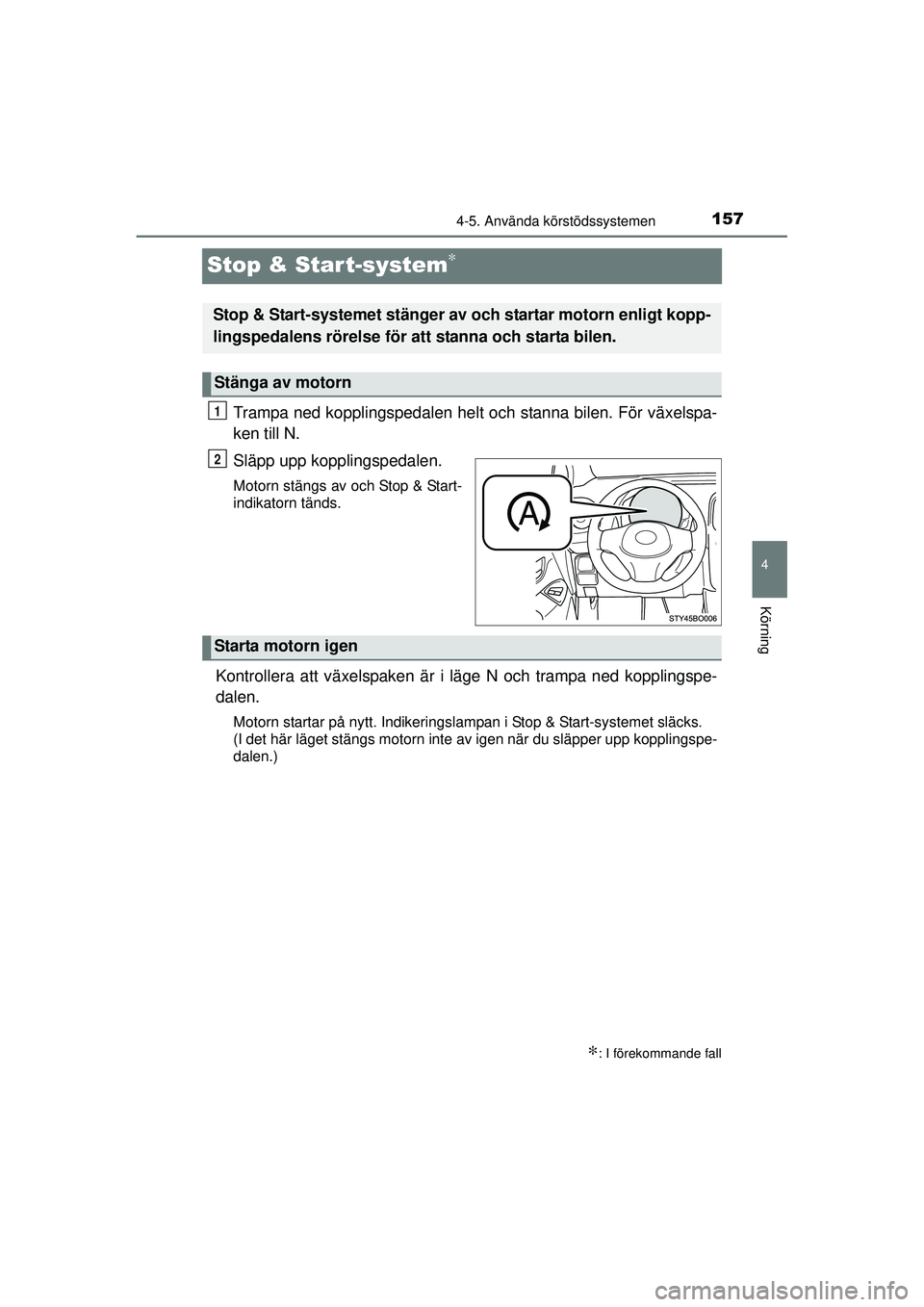

157
4
4-5. Använda körstödssystemen
Körning
OM99J92SE
Stop & Start-system∗
Trampa ned kopplingspedalen helt och stanna bilen. För växelspa-
ken till N.
Släpp upp kopplingspedalen.
Motorn stängs av och Stop & Start-
indikatorn tänds.
Kontrollera att växelspaken är i lä ge N och trampa ned kopplingspe-
dalen.
Motorn startar på nytt. Indikeringslampan i Stop & Start-systemet släcks.
(I det här läget stängs motorn inte av igen när du släpper upp kopplingspe-
dalen.)
∗: I förekommande fall
Stop & Start-systemet stänger av och startar motorn enligt kopp-
lingspedalens rörelse för att stanna och starta bilen.
Stänga av motorn
1
2
Starta motorn igen
OM99J92SE.book Page 157 Wednesday, August 13, 2014 12:52 PM

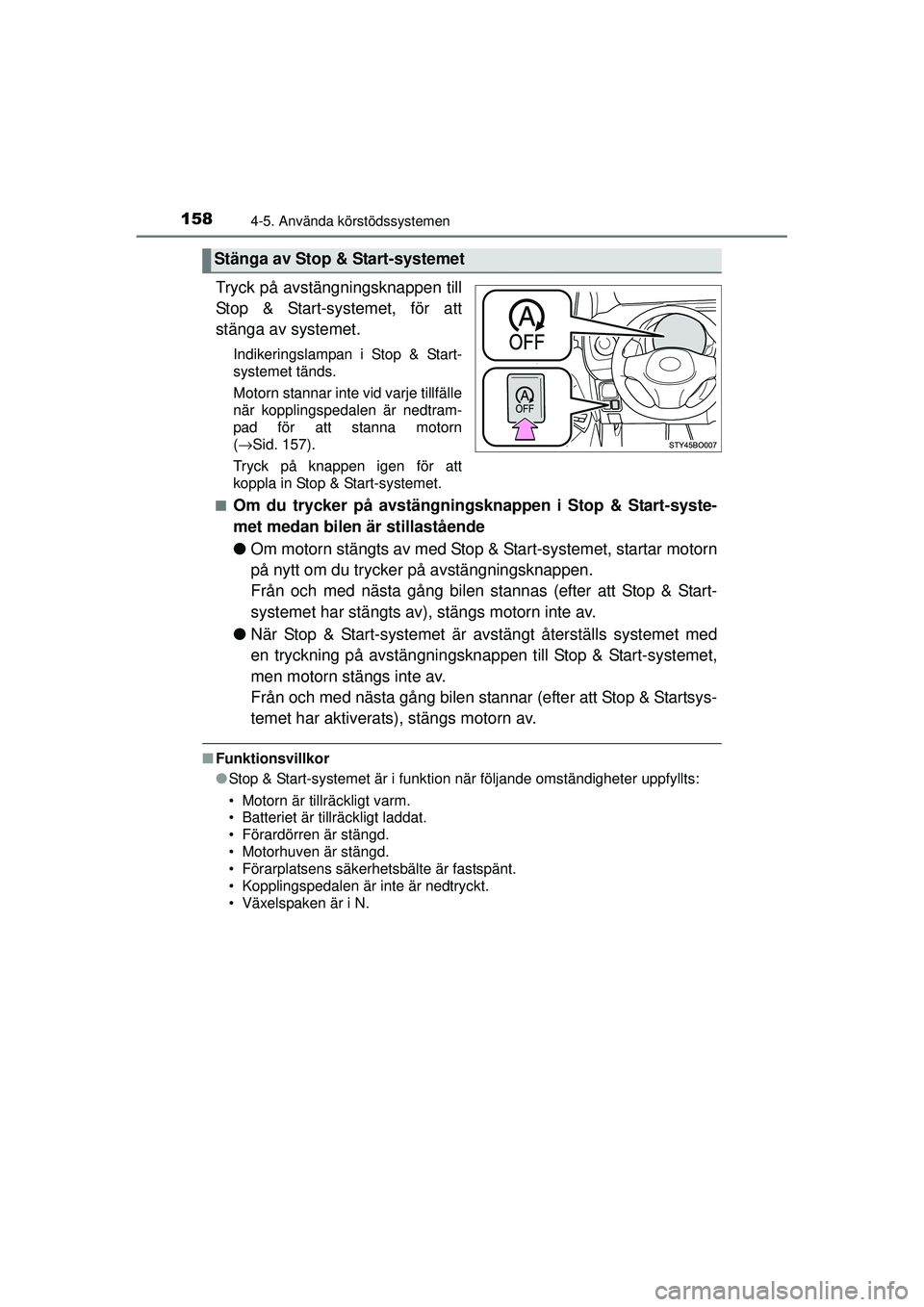

1584-5. Använda körstödssystemen
OM99J92SE
Tryck på avstängningsknappen till
Stop & Start-systemet, för att
stänga av systemet.
Indikeringslampan i Stop & Start-
systemet tänds.
Motorn stannar inte vid varje tillfälle
när kopplingspedalen är nedtram-
pad för att stanna motorn
(→Sid. 157).
Tryck på knappen igen för att
koppla in Stop & Start-systemet.
■
Om du trycker på avstängning sknappen i Stop & Start-syste-
met medan bilen är stillastående
● Om motorn stängts av med Stop & Start-systemet, startar motorn
på nytt om du trycker på avstängningsknappen.
Från och med nästa gång bilen stannas (efter att Stop & Start-
systemet har stängts av), stängs motorn inte av.
● När Stop & Start-systemet är avst ängt återställs systemet med
en tryckning på avstängningsknappen till Stop & Start-systemet,
men motorn stängs inte av.
Från och med nästa gång bilen stannar (efter att Stop & Startsys-
temet har aktiverats), stängs motorn av.
■ Funktionsvillkor
●Stop & Start-systemet är i funktion när följande omständigheter uppfyllts:
• Motorn är tillräckligt varm.
• Batteriet är tillräckligt laddat.
• Förardörren är stängd.
• Motorhuven är stängd.
• Förarplatsens säkerhetsbälte är fastspänt.
• Kopplingspedalen är inte är nedtryckt.
• Växelspaken är i N.
Stänga av Stop & Start-systemet
OM99J92SE.book Page 158 Wednesday, August 13, 2014 12:52 PM

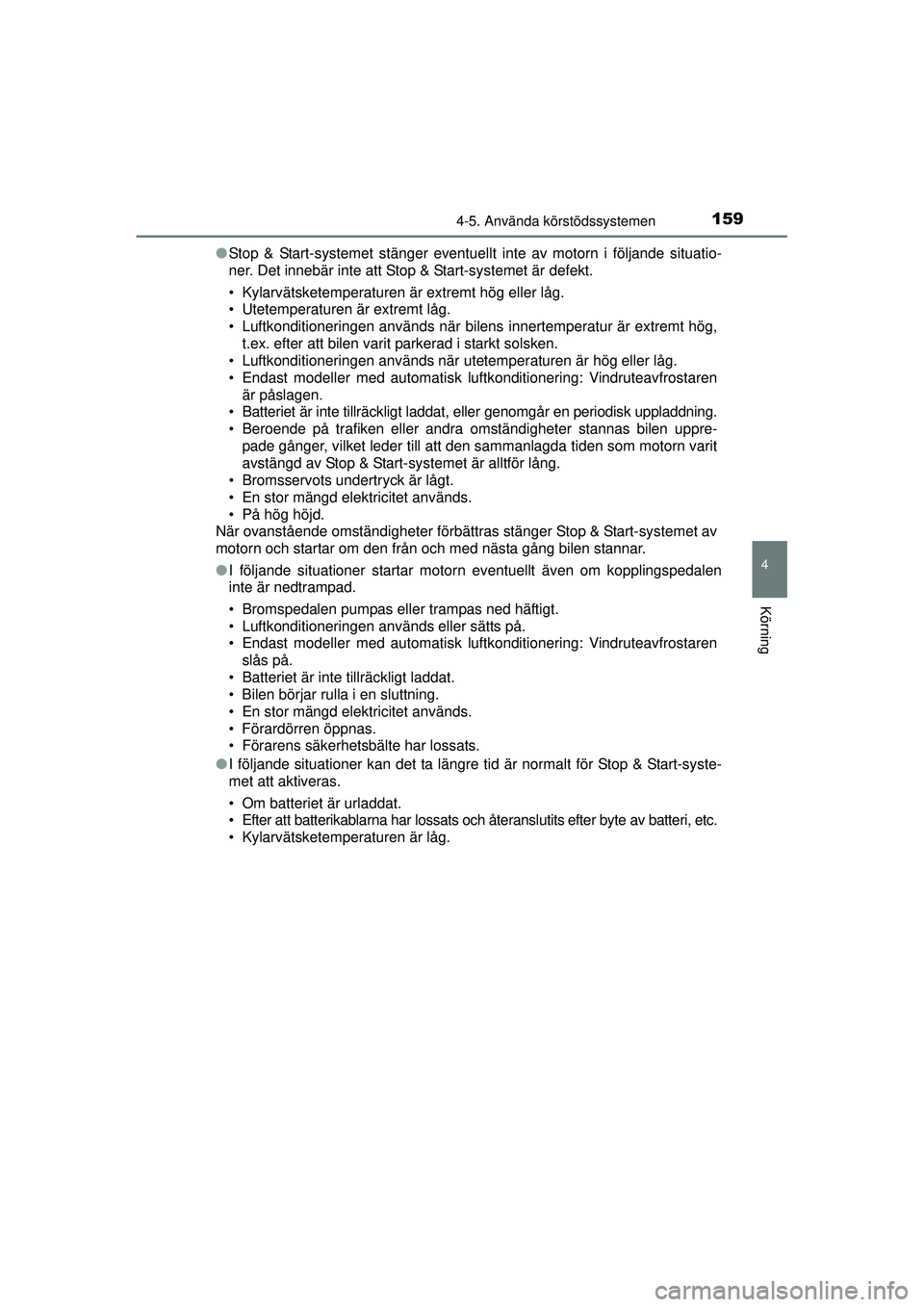

1594-5. Använda körstödssystemen
4
Körning
OM99J92SE●
Stop & Start-systemet stänger eventuellt inte av motorn i följande situatio-
ner. Det innebär inte att Stop & Start-systemet är defekt.
• Kylarvätsketemperaturen är extremt hög eller låg.
• Utetemperaturen är extremt låg.
• Luftkonditioneringen används när bilens innertemperatur är extremt hög,
t.ex. efter att bilen varit parkerad i starkt solsken.
• Luftkonditioneringen används när utetemperaturen är hög eller låg.
• Endast modeller med automatisk luftkonditionering: Vindruteavfrostaren är påslagen.
• Batteriet är inte tillräckligt laddat, eller genomgår en periodisk uppladdning.
• Beroende på trafiken eller andra omständigheter stannas bilen uppre- pade gånger, vilket leder till att den sammanlagda tiden som motorn varit
avstängd av Stop & Start-systemet är alltför lång.
• Bromsservots undertryck är lågt.
• En stor mängd elektricitet används.
• På hög höjd.
När ovanstående omständigheter förbättras stänger Stop & Start-systemet av
motorn och startar om den från och med nästa gång bilen stannar.
● I följande situationer startar motorn eventuellt även om kopplingspedalen
inte är nedtrampad.
• Bromspedalen pumpas eller trampas ned häftigt.
• Luftkonditioneringen används eller sätts på.
• Endast modeller med automatisk luftkonditionering: Vindruteavfrostaren
slås på.
• Batteriet är inte tillräckligt laddat.
• Bilen börjar rulla i en sluttning.
• En stor mängd elektricitet används.
• Förardörren öppnas.
• Förarens säkerhetsbälte har lossats.
● I följande situationer kan det ta längre tid är normalt för Stop & Start-syste-
met att aktiveras.
• Om batteriet är urladdat.
• Efter att batterikablarna har lossats och återanslutits efter byte av batteri, etc.
• Kylarvätsketemperaturen är låg.
OM99J92SE.book Page 159 Wednesday, August 13, 2014 12:52 PM

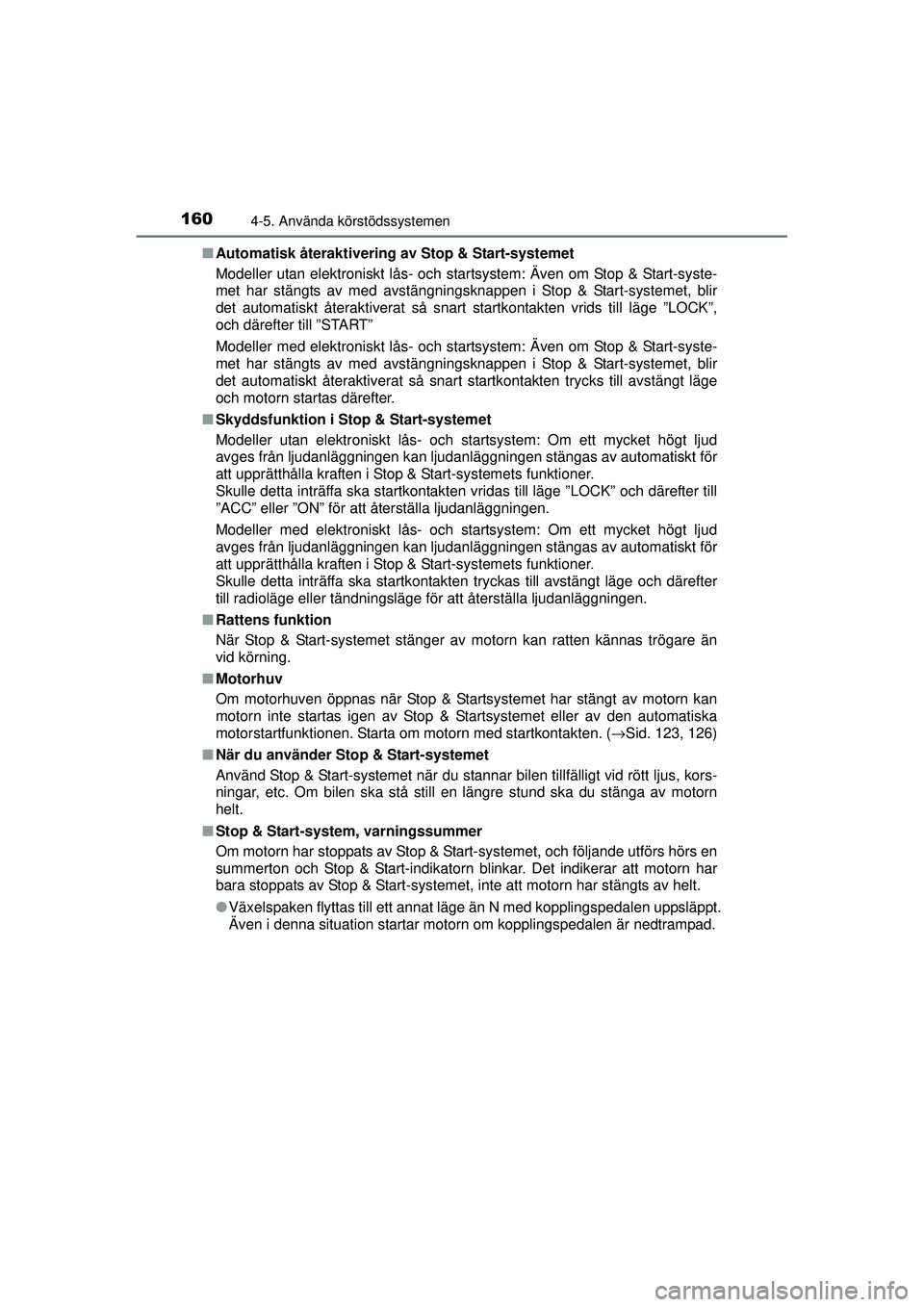

1604-5. Använda körstödssystemen
OM99J92SE■
Automatisk återaktiverin g av Stop & Start-systemet
Modeller utan elektroniskt lås- och startsystem: Även om Stop & Start-syste-
met har stängts av med avstängningsknappen i Stop & Start-systemet, blir
det automatiskt återaktiverat så snart startkontakten vrids till läge ”LOCK”,
och därefter till ”START”
Modeller med elektroniskt lås- och startsystem: Även om Stop & Start-syste-
met har stängts av med avstängningsknappen i Stop & Start-systemet, blir
det automatiskt återaktiverat så snart startkontakten trycks till avstängt läge
och motorn startas därefter.
■ Skyddsfunktion i Stop & Start-systemet
Modeller utan elektroniskt lås- och startsystem: Om ett mycket högt ljud
avges från ljudanläggningen kan ljudanläggningen stängas av automatiskt för
att upprätthålla kraften i Stop & Start-systemets funktioner.
Skulle detta inträffa ska startkontakten vridas till läge ”LOCK” och därefter till
”ACC” eller ”ON” för att återställa ljudanläggni\
ngen.
Modeller med elektroniskt lås- och startsystem: Om ett mycket högt ljud
avges från ljudanläggningen kan ljudanläggningen stängas av automatiskt för
att upprätthålla kraften i Stop & Start-systemets funktioner.
Skulle detta inträffa ska startkontakten tryckas till avstängt läge och därefter
till radioläge eller tändningsläge för att återställa ljuda\
nläggningen.
■ Rattens funktion
När Stop & Start-systemet stänger av motorn kan ratten kännas trögare än
vid körning.
■ Motorhuv
Om motorhuven öppnas när Stop & Startsystemet har stängt av motorn kan
motorn inte startas igen av Stop & Startsystemet eller av den automatiska
motorstartfunktionen. Starta om motorn med startkontakten. (→Sid. 123, 126)
■ När du använder Stop & Start-systemet
Använd Stop & Start-systemet när du stannar bilen tillfälligt vid rött ljus, kors-
ningar, etc. Om bilen ska stå still en längre stund ska du stänga av motorn
helt.
■ Stop & Start-system, varningssummer
Om motorn har stoppats av Stop & Start-systemet, och följande utförs hörs en
summerton och Stop & Start-indikatorn blinkar. Det indikerar att motorn har
bara stoppats av Stop & Start-systemet, inte att motorn har stängts av helt.
●Växelspaken flyttas till ett annat läge än N med kopplingspedalen uppsläppt.
Även i denna situation startar motorn om kopplingspedalen är nedtrampad.
OM99J92SE.book Page 160 Wednesday, August 13, 2014 12:52 PM

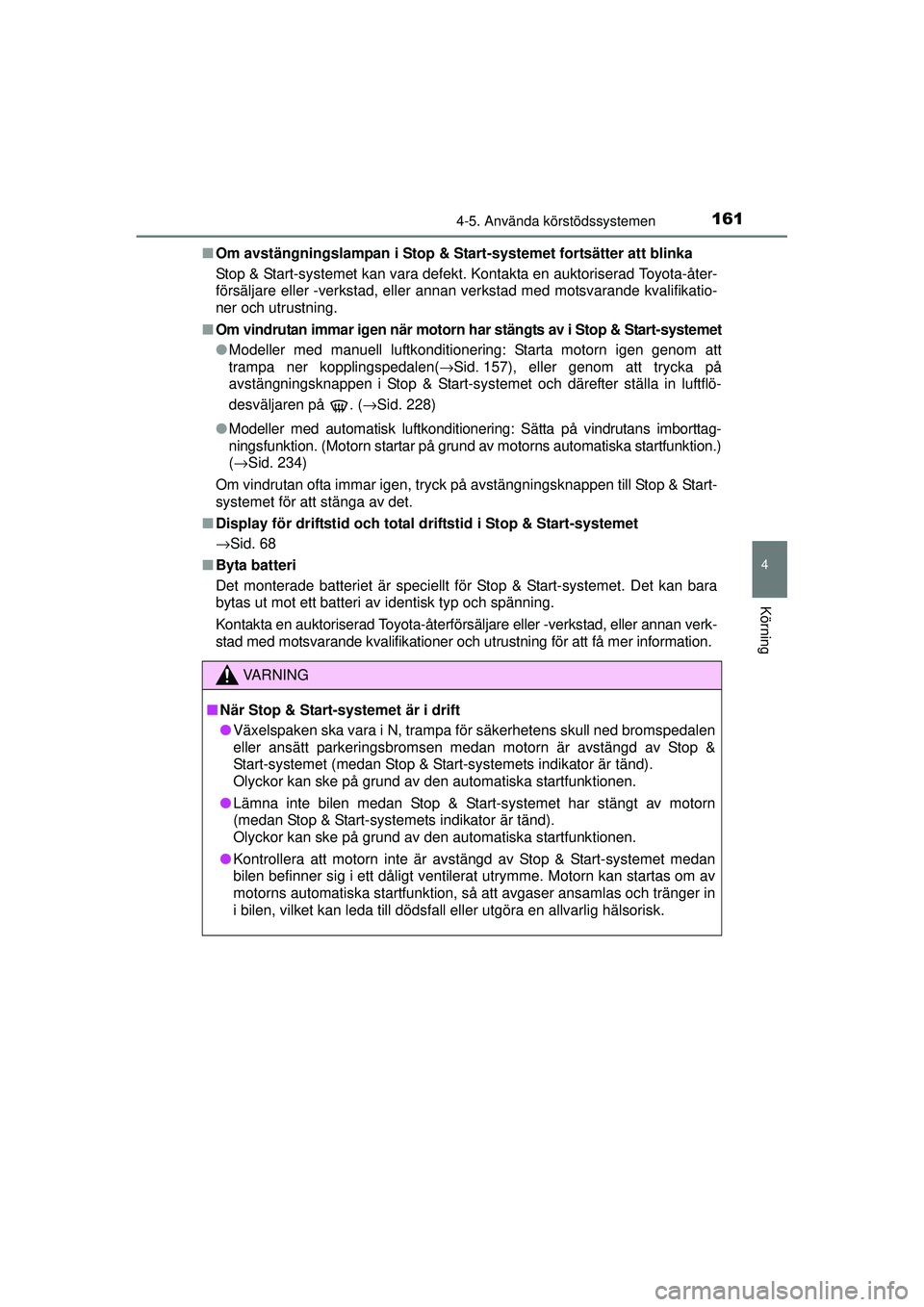

1614-5. Använda körstödssystemen
4
Körning
OM99J92SE■
Om avstängningslampan i Stop & Start-systemet fortsätter att blinka
Stop & Start-systemet kan vara defekt. Kontakta en auktoriserad Toyota-åter-
försäljare eller -verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning.
■ Om vindrutan immar igen när motorn har stängts av i Stop & Start-systemet
● Modeller med manuell luftkonditionering: Starta motorn igen genom att
trampa ner kopplingspedalen( →Sid. 157), eller genom att trycka på
avstängningsknappen i Stop & Start-systemet och därefter ställa in luftflö-
desväljaren på . ( →Sid. 228)
● Modeller med automatisk luftkonditionering: Sätta på vindrutans imborttag-
ningsfunktion. (Motorn startar på grund av motorns automatiska startfunktion.)
(→Sid. 234)
Om vindrutan ofta immar igen, tryck på avstängningsknappen till Stop & Start-
systemet för att stänga av det.
■ Display för driftstid och total driftstid i Stop & Start-systemet
→Sid. 68
■ Byta batteri
Det monterade batteriet är speciellt för Stop & Start-systemet. Det kan bara
bytas ut mot ett batteri av identisk typ och spänning.
Kontakta en auktoriserad Toyota-återförsäljare eller -verkstad, eller annan verk-
stad med motsvarande kvalifikationer och utrustning för att få mer information.
VA R N I N G
■När Stop & Start-systemet är i drift
● Växelspaken ska vara i N, trampa för säkerhetens skull ned bromspedalen
eller ansätt parkeringsbromsen medan motorn är avstängd av Stop &
Start-systemet (medan Stop & Start- systemets indikator är tänd).
Olyckor kan ske på grund av den automatiska startfunktionen.
● Lämna inte bilen medan Stop & Start-systemet har stängt av motorn
(medan Stop & Start-systemets indikator är tänd).
Olyckor kan ske på grund av den automatiska startfunktionen.
● Kontrollera att motorn inte är avstängd av Stop & Start-systemet medan
bilen befinner sig i ett dåligt ventilerat utrymme. Motorn kan startas om av
motorns automatiska startfunktion, så att avgaser ansamlas och tränger in
i bilen, vilket kan leda till dödsfall eller utgöra en allvarlig hälsorisk\
.
OM99J92SE.book Page 161 Wednesday, August 13, 2014 12:52 PM

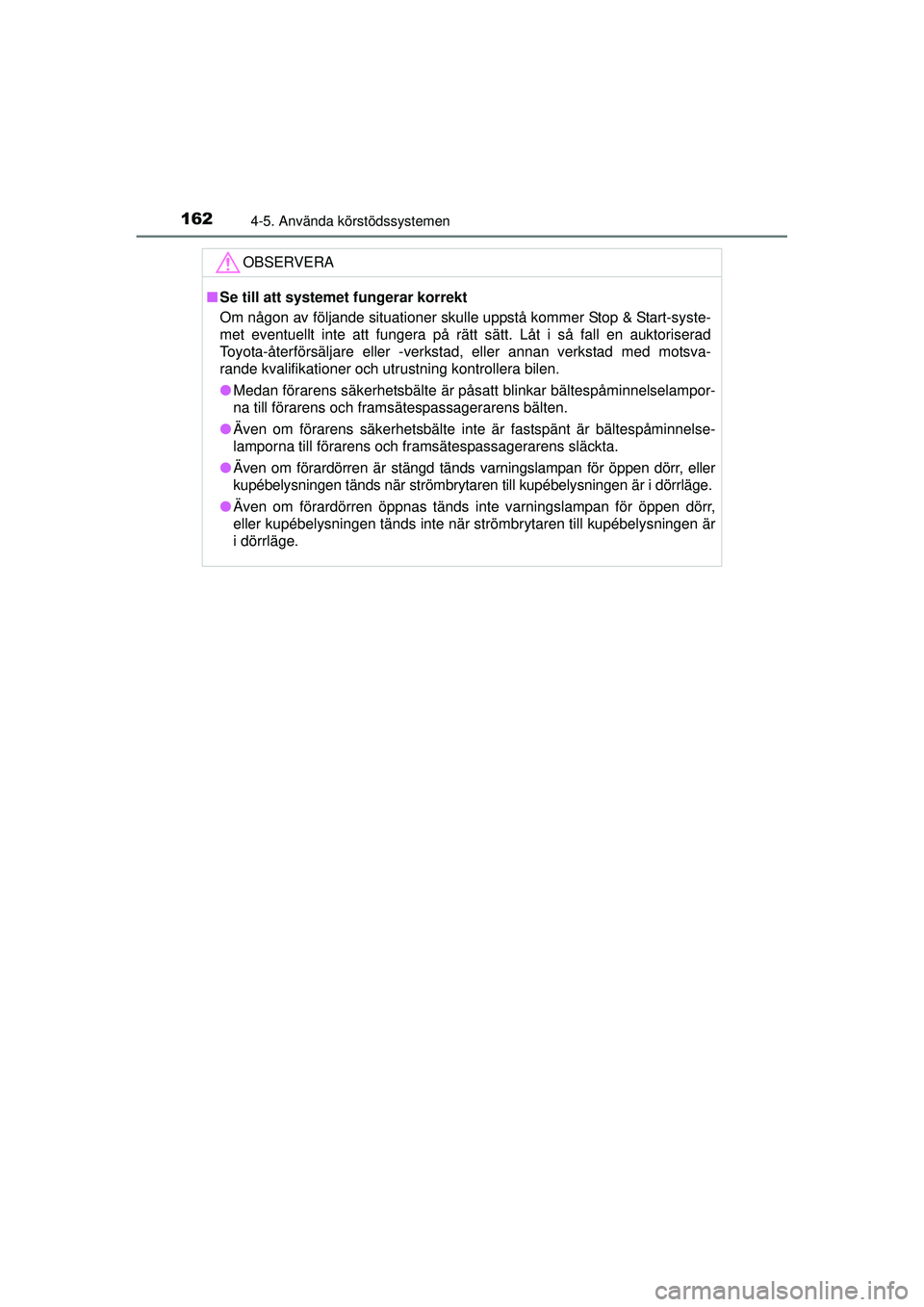

1624-5. Använda körstödssystemen
OM99J92SE
OBSERVERA
■Se till att systemet fungerar korrekt
Om någon av följande situationer skulle uppstå kommer Stop & Start-syste-
met eventuellt inte att fungera på rätt sätt. Låt i så fall en auktoriserad
Toyota-återförsäljare eller -verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning kontrollera bilen.
● Medan förarens säkerhetsbälte är påsatt blinkar bältespåminnelselampor-
na till förarens och framsätespassagerarens bälten.
● Även om förarens säkerhetsbälte inte är fastspänt är bältespåminnelse-
lamporna till förarens och framsätespassagerarens släckta.
● Även om förardörren är stängd tänds varningslampan för öppen dörr, eller
kupébelysningen tänds när strömbrytaren till kupébelysningen är i dörrläge.
● Även om förardörren öppnas tänds inte varningslampan för öppen dörr,
eller kupébelysningen tänds inte när strömbrytaren till kupébelysningen är
i dörrläge.
OM99J92SE.book Page 162 Wednesday, August 13, 2014 12:52 PM

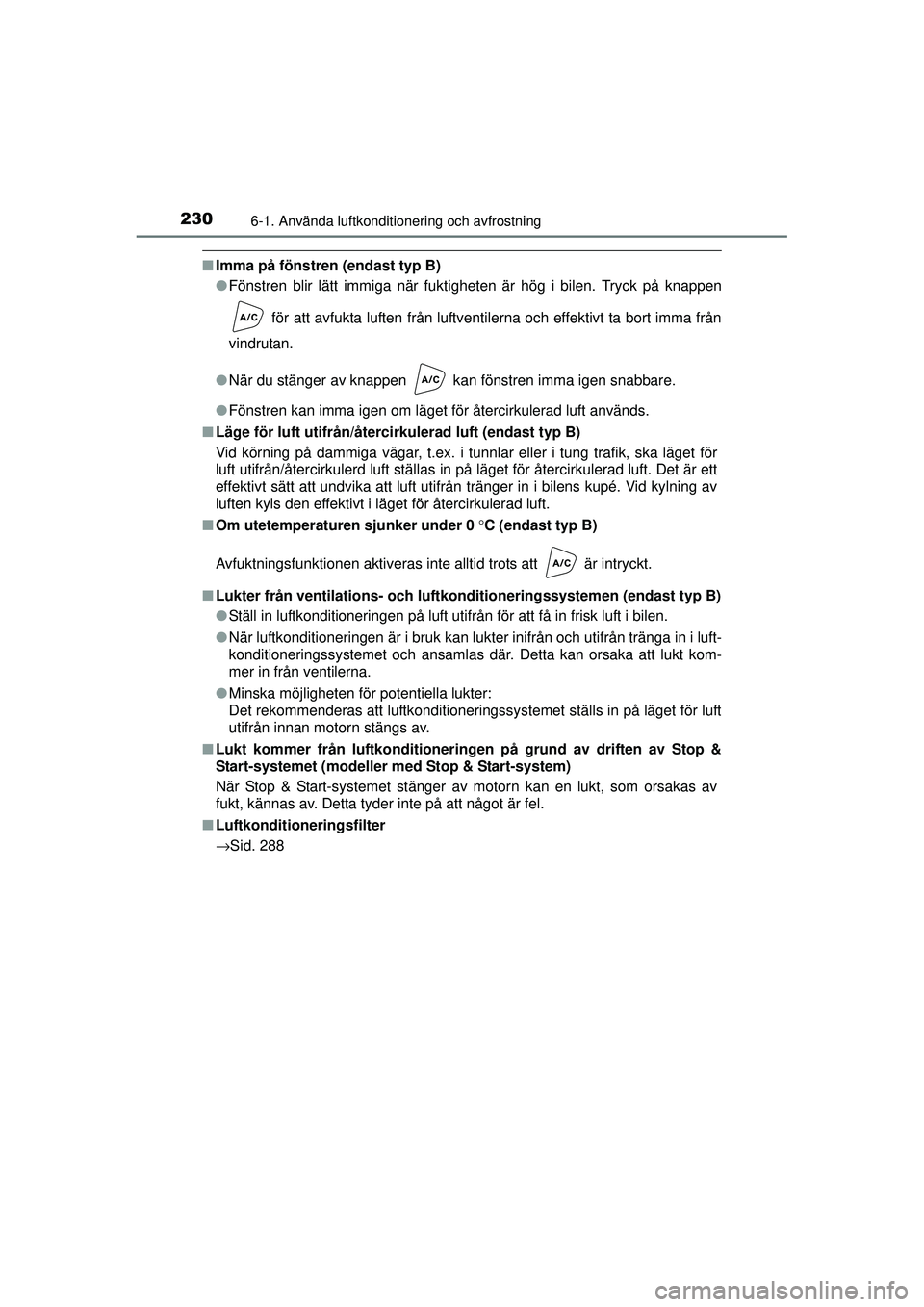

2306-1. Använda luftkonditionering och avfrostning
OM99J92SE
■Imma på fönstren (endast typ B)
●Fönstren blir lätt immiga när fuktigheten är hög i bilen. Tryck på knappen
för att avfukta luften från luftventilerna och effektivt ta bort imma från
vindrutan.
● När du stänger av knappen kan fönstren imma igen snabbare.
● Fönstren kan imma igen om läget för återcirkulerad luft används.
■ Läge för luft utifrån/återcirkulerad luft (endast typ B)
Vid körning på dammiga vägar, t.ex. i tunnlar eller i tung trafik, ska läget för
luft utifrån/återcirkulerd luft ställas in på läget för återcirkulerad luft. Det är ett
effektivt sätt att undvika att luft utifrån tränger in i bilens kupé. Vid kylning av
luften kyls den effektivt i läget för återcirkulerad luft.
■ Om utetemperaturen sjunker under 0 ° C (endast typ B)
Avfuktningsfunktionen aktiveras inte alltid trots att är intryckt.
■ Lukter från ventilations- och luft konditioneringssystemen (endast typ B)
● Ställ in luftkonditioneringen på luft utifrån för att få in frisk luft i bilen.
● När luftkonditioneringen är i bruk kan lukt er inifrån och utifrån tränga in i luft-
konditioneringssystemet och ansamlas där. Detta kan orsaka att lukt kom-
mer in från ventilerna.
● Minska möjligheten för potentiella lukter:
Det rekommenderas att luftkonditioneringssystemet ställs in på läget för luft
utifrån innan motorn stängs av.
■ Lukt kommer från luftkonditioneringen på grund av driften av Stop &
Start-systemet (modeller med Stop & Start-system)
När Stop & Start-systemet stänger av motorn kan en lukt, som orsakas av
fukt, kännas av. Detta tyder inte på att något är fel.
■ Luftkonditioneringsfilter
→Sid. 288
OM99J92SE.book Page 230 Wednesday, August 13, 2014 12:52 PM

2366-1. Använda luftkonditionering och avfrostning
OM99J92SE■
Imma på fönstren
●Fönstren blir lätt immiga när fuktigheten är hög i bilen. Tryck på knappen
för att avfukta luften från luftventilerna och effektivt ta bort imma från
vindrutan.
● När du stänger av knappen kan fönstren imma igen snabbare.
● Fönstren kan imma igen om läget för återcirkulerad luft används.
■ Luft utifrån/återcirkulering
●Vid körning på dammiga vägar, t.ex. i tunnlar eller i tung trafik, ska läget för
luft utifrån/återcirkulerad luft ställas in på läget för återcirkulerad luft. Det är
ett effektivt sätt att undvika att luft utifrån tränger in i bilens kupé. Vid kylning
av luften kyls den effektivt i läget för återcirkulerad luft.
● Läget för luft utifrån/återcirkulerad luft kan automatiskt växla beroende på
temperaturinställningen eller temperaturen i kupén.
■ Om utetemperaturen sjunker under 0 ° C
Avfuktningsfunktionen fungerar eventuellt inte trots att är intryckt.
■ Dålig lukt från ventilation och luftkonditionering
●Ställ in luftkonditioneringen på luft utifrån för att få in frisk luft i bilen.
● När luftkonditioneringen är i bruk kan lukt er inifrån och utifrån tränga in i luft-
konditioneringssystemet och ansamlas där. Detta kan orsaka att lukt kom-
mer in från ventilerna.
● Minska möjligheten för potentiella lukter:
• Det rekommenderas att luftkonditioneringssystemet ställs in på läget för
luft utifrån innan bilen stängs av.
• Tidsinställningen för start av fläkten kan fördröjas under en kort stund omedelbart efter att luftkonditioneringen startas i automatiskt läge.
■ Lukt kommer från luftkonditioneringen på grund av driften av Stop &
Start-systemet (modeller med Stop & Start-system)
När Stop & Start-systemet stänger av motorn kan en lukt, som orsakas av
fukt, kännas av. Detta tyder inte på att något är fel.
■ Luftkonditioneringsfilter
→Sid. 288
OM99J92SE.book Page 236 Wednesday, August 13, 2014 12:52 PM

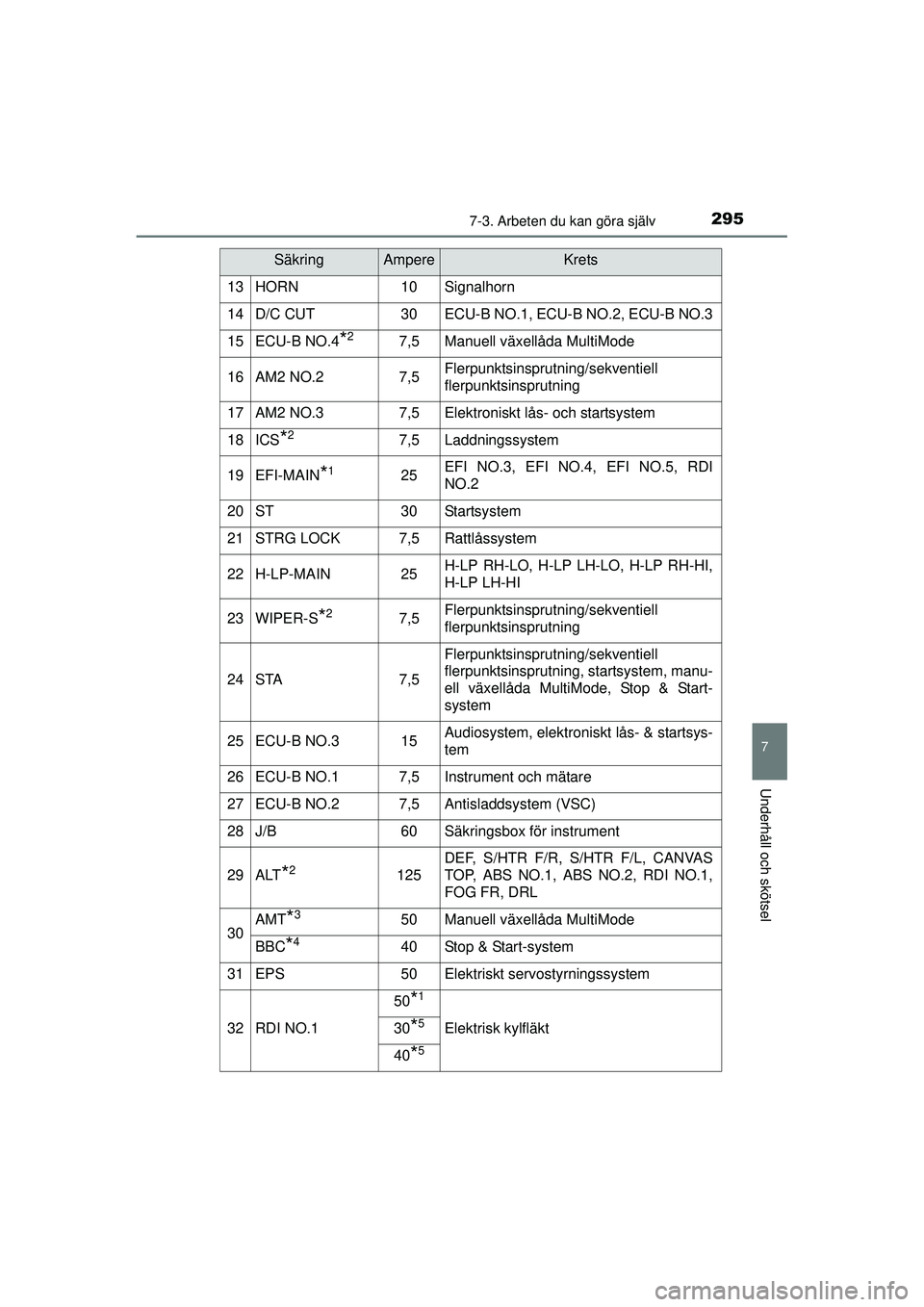

2957-3. Arbeten du kan göra själv
7
Underhåll och skötsel
OM99J92SE
13HORN10Signalhorn
14D/C CUT30ECU-B NO.1, ECU-B NO.2, ECU-B NO.3
15ECU-B NO.4*27,5Manuell växellåda MultiMode
16AM2 NO.27,5Flerpunktsinsprutning/sekventiell
flerpunktsinsprutning
17AM2 NO.37,5Elektroniskt lås- och startsystem
18ICS*27,5Laddningssystem
19EFI-MAIN*125EFI NO.3, EFI NO.4, EFI NO.5, RDI
NO.2
20ST30Startsystem
21STRG LOCK7,5Rattlåssystem
22H-LP-MAIN25H-LP RH-LO, H-LP LH-LO, H-LP RH-HI,
H-LP LH-HI
23WIPER-S*27,5Flerpunktsinsprutning/sekventiell
flerpunktsinsprutning
24STA7,5
Flerpunktsinsprutning/sekventiell
flerpunktsinsprutning, startsystem, manu-
ell växellåda MultiMode, Stop & Start-
system
25ECU-B NO.315Audiosystem, elektroniskt lås- & startsys-
tem
26ECU-B NO.17,5Instrument och mätare
27ECU-B NO.27,5Antisladdsystem (VSC)
28J/B60Säkringsbox för instrument
29ALT*2125
DEF, S/HTR F/R, S/HTR F/L, CANVAS
TOP, ABS NO.1, ABS NO.2, RDI NO.1,
FOG FR, DRL
30AMT*350Manuell växellåda MultiMode
BBC*440Stop & Start-system
31EPS50Elektriskt servostyrningssystem
32RDI NO.1
50*1
Elektrisk kylfläkt30*5
40*5
SäkringAmpereKrets
OM99J92SE.book Page 295 Wednesday, August 13, 2014 12:52 PM
