4118-2. Mesures à prendre en cas d’urgence
8
En cas de problème
AYGO_EK_OM99J93K

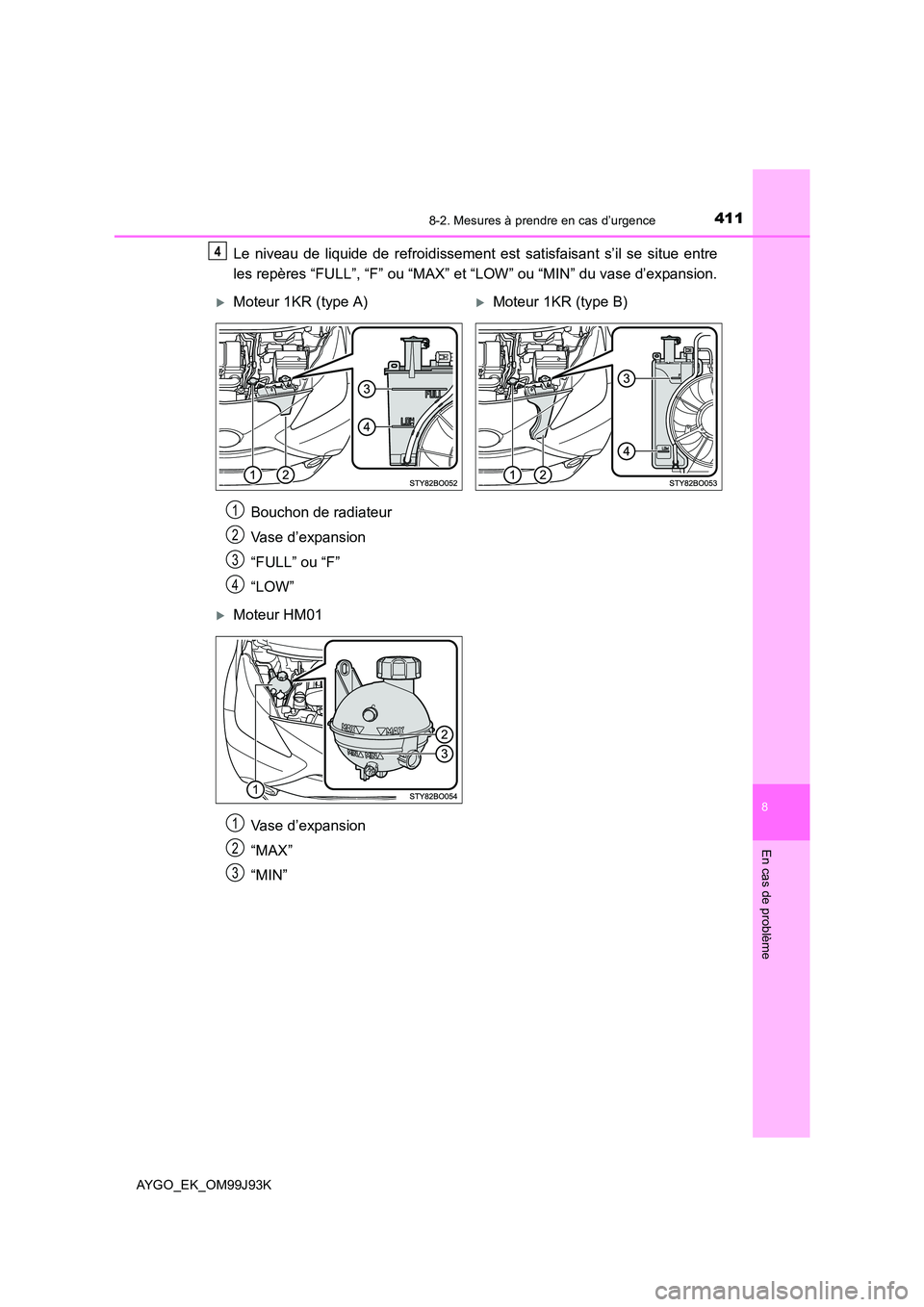

Le niveau de liquide de refroidissement est satisfaisant s’il se situe entre
les repères “FULL”, “F” ou “MAX” et “LOW” ou “MIN” du vase d’expansion.
Bouchon de radiateur
Vase d’expansion
“FULL” ou “F”
“LOW”
Vase d’expansion
“MAX”
“MIN”
4
XMoteur 1KR (type A)XMoteur 1KR (type B)
1
2
3
4
XMoteur HM01
1
2
3

4128-2. Mesures à prendre en cas d’urgence
AYGO_EK_OM99J93K

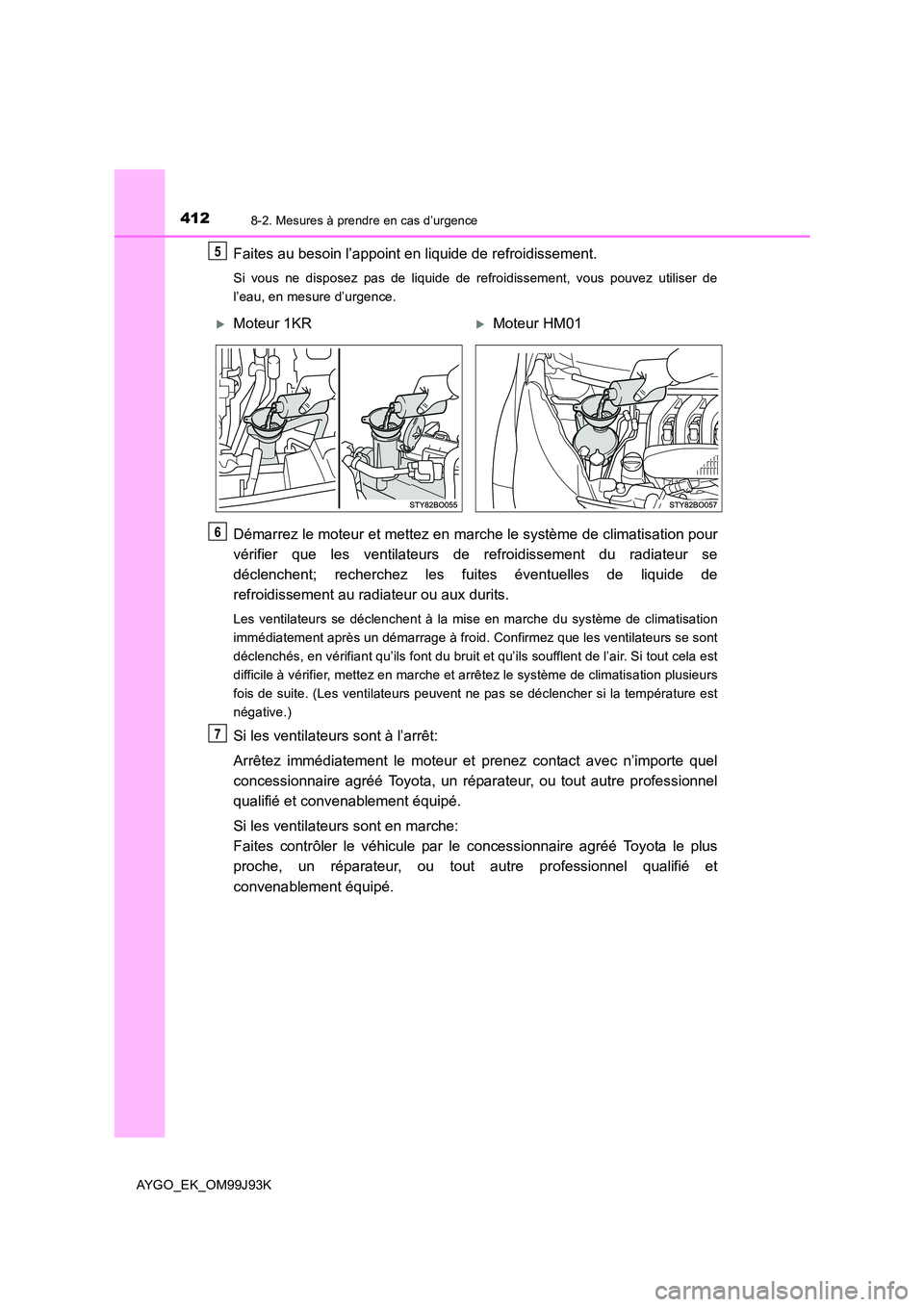

Faites au besoin l’appoint en liquide de refroidissement.
Si vous ne disposez pas de liquide de refroidissement, vous pouvez utiliser de
l’eau, en mesure d’urgence.
Démarrez le moteur et mettez en marche le système de climatisation pour
vérifier que les ventilateurs de refroidissement du radiateur se
déclenchent; recherchez les fuites éventuelles de liquide de
refroidissement au radiateur ou aux durits.
Les ventilateurs se déclenchent à la mise en marche du système de climatisation
immédiatement après un démarrage à froid. Confirmez que les ventilateurs se sont
déclenchés, en vérifiant qu’ils font du bruit et qu’ils soufflent de l’air. Si tout cela est
difficile à vérifier, mettez en marche et arrêtez le système de climatisation plusieurs
fois de suite. (Les ventilateurs peuvent ne pas se déclencher si la température est
négative.)
Si les ventilateurs sont à l’arrêt:
Arrêtez immédiatement le moteur et prenez contact avec n’importe quel
concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel
qualifié et convenablement équipé.
Si les ventilateurs sont en marche:
Faites contrôler le véhicule par le concessionnaire agréé Toyota le plus
proche, un réparateur, ou tout autre professionnel qualifié et
convenablement équipé.
5
XMoteur 1KRXMoteur HM01
6
7

4138-2. Mesures à prendre en cas d’urgence
8
En cas de problème
AYGO_EK_OM99J93K

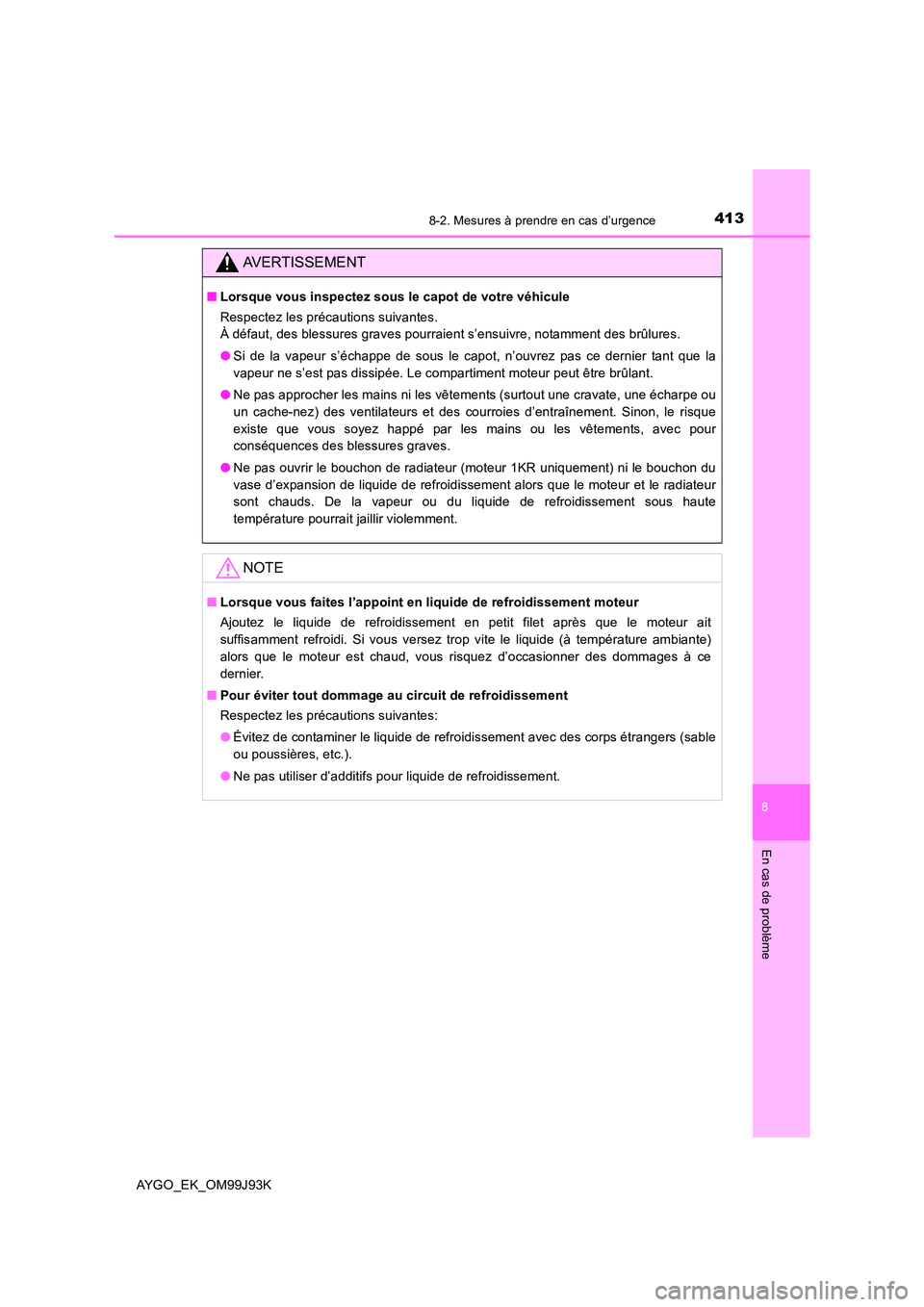

AVERTISSEMENT
■Lorsque vous inspectez sous le capot de votre véhicule
Respectez les précautions suivantes.
À défaut, des blessures graves pourraient s’ensuivre, notamment des brûlures.
● Si de la vapeur s’échappe de sous le capot, n’ouvrez pas ce dernier tant que la
vapeur ne s’est pas dissipée. Le compartiment moteur peut être brûlant.
● Ne pas approcher les mains ni les vêtements (surtout une cravate, une écharpe ou
un cache-nez) des ventilateurs et des courroies d’entraînement. Sinon, le risque
existe que vous soyez happé par les mains ou les vêtements, avec pour
conséquences des blessures graves.
● Ne pas ouvrir le bouchon de radiateur (moteur 1KR uniquement) ni le bouchon du
vase d’expansion de liquide de refroidissement alors que le moteur et le radiateur
sont chauds. De la vapeur ou du liquide de refroidissement sous haute
température pourrait jaillir violemment.
NOTE
■ Lorsque vous faites l’appoint en liquide de refroidissement moteur
Ajoutez le liquide de refroidissement en petit filet après que le moteur ait
suffisamment refroidi. Si vous versez trop vite le liquide (à température ambiante)
alors que le moteur est chaud, vous risquez d’occasionner des dommages à ce
dernier.
■ Pour éviter tout dommage au circuit de refroidissement
Respectez les précautions suivantes:
● Évitez de contaminer le liquide de refroidissement avec des corps étrangers (sable
ou poussières, etc.).
● Ne pas utiliser d’additifs pour liquide de refroidissement.

4148-2. Mesures à prendre en cas d’urgence
AYGO_EK_OM99J93K

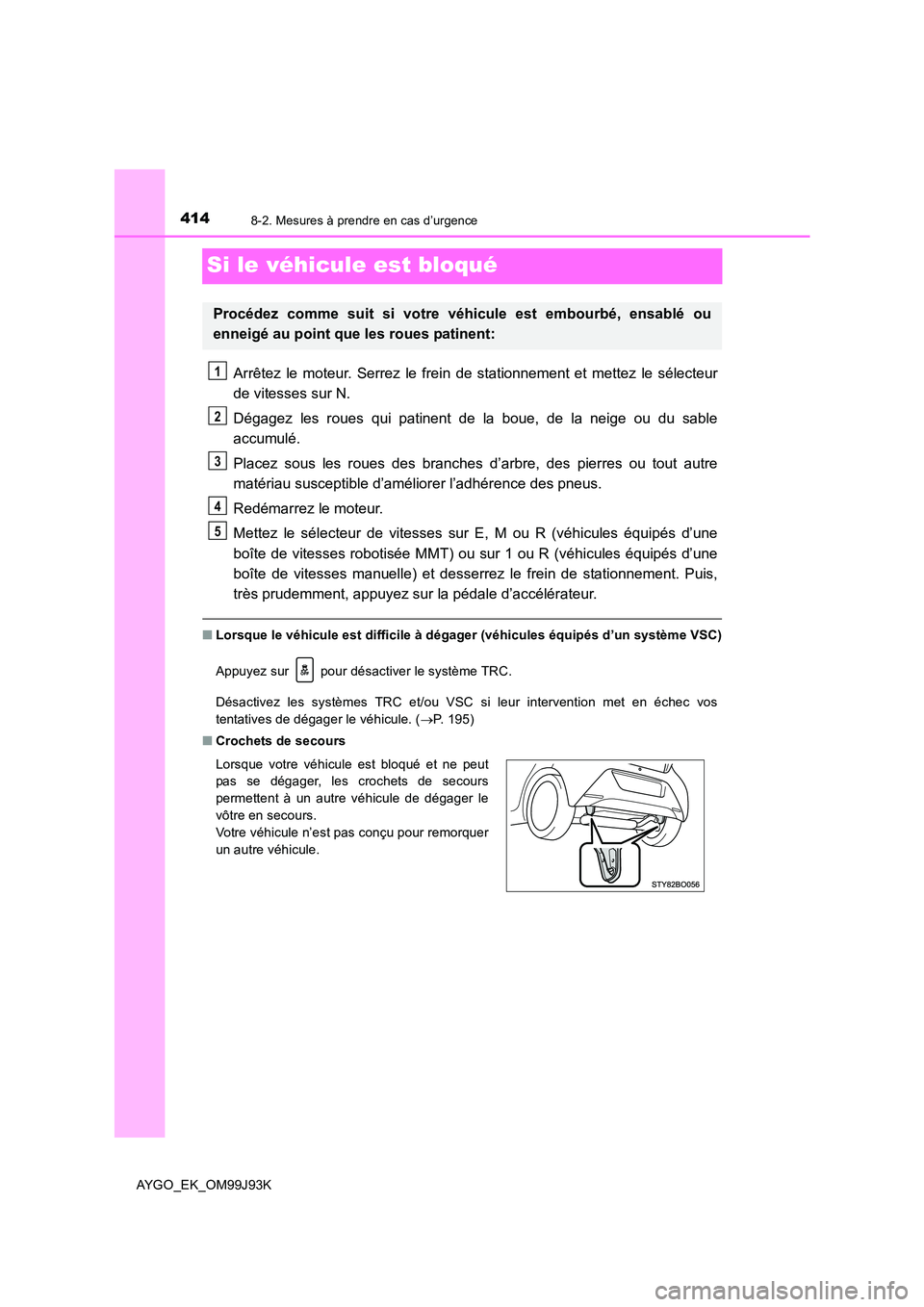

Si le véhicule est bloqué
Arrêtez le moteur. Serrez le frein de stationnement et mettez le sélecteur
de vitesses sur N.
Dégagez les roues qui patinent de la boue, de la neige ou du sable
accumulé.
Placez sous les roues des branches d’arbre, des pierres ou tout autre
matériau susceptible d’améliorer l’adhérence des pneus.
Redémarrez le moteur.
Mettez le sélecteur de vitesses sur E, M ou R (véhicules équipés d’une
boîte de vitesses robotisée MMT) ou sur 1 ou R (véhicules équipés d’une
boîte de vitesses manuelle) et desserrez le frein de stationnement. Puis,
très prudemment, appuyez sur la pédale d’accélérateur.
■ Lorsque le véhicule est difficile à dégager (véhicules équipés d’un système VSC)
Appuyez sur pour désactiver le système TRC.
Désactivez les systèmes TRC et/ou VSC si leur intervention met en échec vos
tentatives de dégager le véhicule. ( →P. 195)
■ Crochets de secours
Procédez comme suit si votre véhicule est embourbé, ensablé ou
enneigé au point que les roues patinent:
Lorsque votre véhicule est bloqué et ne peut
pas se dégager, les crochets de secours
permettent à un autre véhicule de dégager le
vôtre en secours.
Votre véhicule n’est pas conçu pour remorquer
un autre véhicule.
1
2
3
4
5

4158-2. Mesures à prendre en cas d’urgence
8
En cas de problème
AYGO_EK_OM99J93K

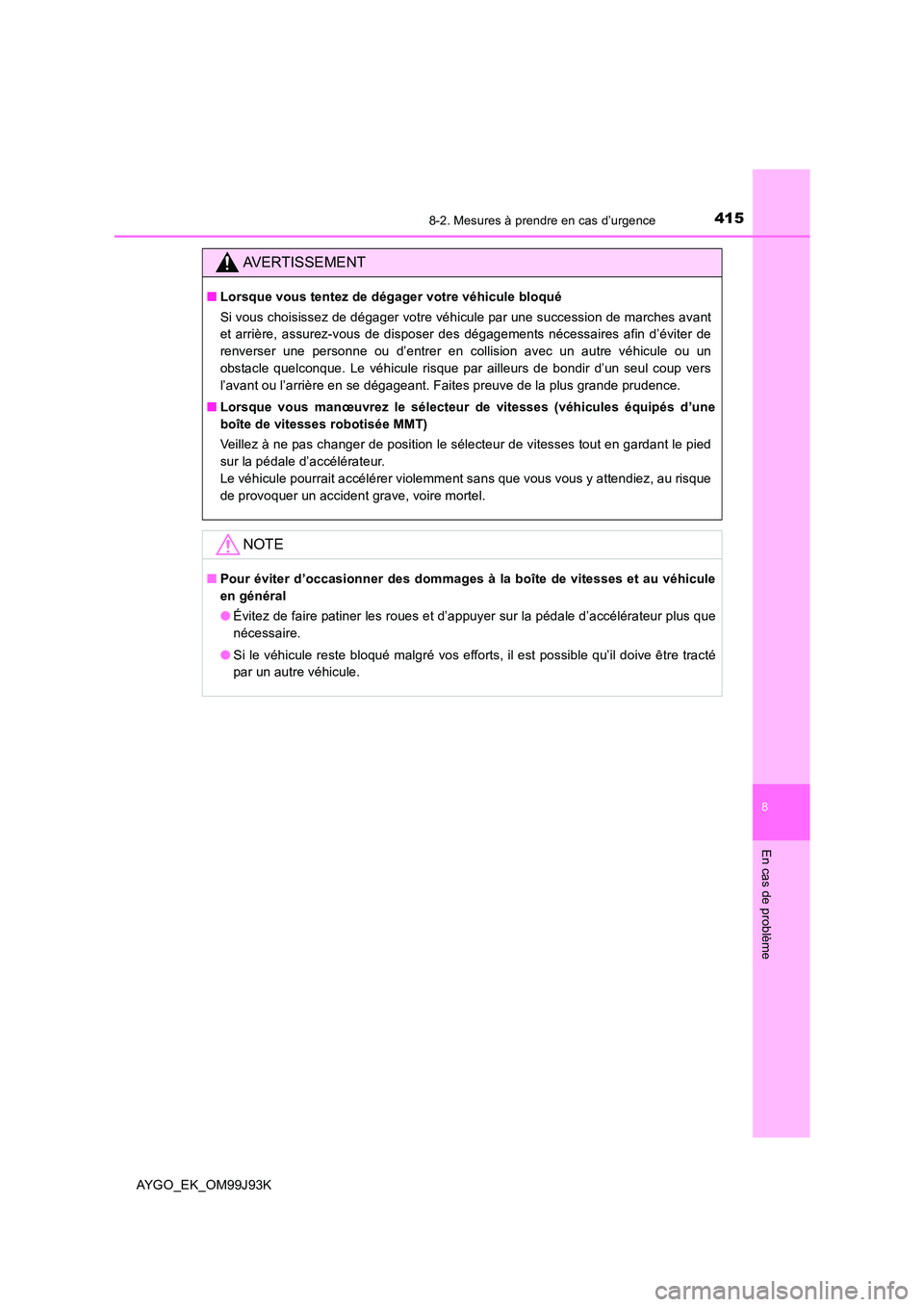

AVERTISSEMENT
■Lorsque vous tentez de dégager votre véhicule bloqué
Si vous choisissez de dégager votre véhicule par une succession de marches avant
et arrière, assurez-vous de disposer des dégagements nécessaires afin d’éviter de
renverser une personne ou d’entrer en collision avec un autre véhicule ou un
obstacle quelconque. Le véhicule risque par ailleurs de bondir d’un seul coup vers
l’avant ou l’arrière en se dégageant. Faites preuve de la plus grande prudence.
■ Lorsque vous manœuvrez le sélecteur de vitesses (véhicules équipés d’une
boîte de vitesses robotisée MMT)
Veillez à ne pas changer de position le sélecteur de vitesses tout en gardant le pied
sur la pédale d’accélérateur.
Le véhicule pourrait accélérer violemment sans que vous vous y attendiez, au risque
de provoquer un accident grave, voire mortel.
NOTE
■ Pour éviter d’occasionner des dommages à la boîte de vitesses et au véhicule
en général
● Évitez de faire patiner les roues et d’appuyer sur la pédale d’accélérateur plus que
nécessaire.
● Si le véhicule reste bloqué malgré vos efforts, il est possible qu’il doive être tracté
par un autre véhicule.

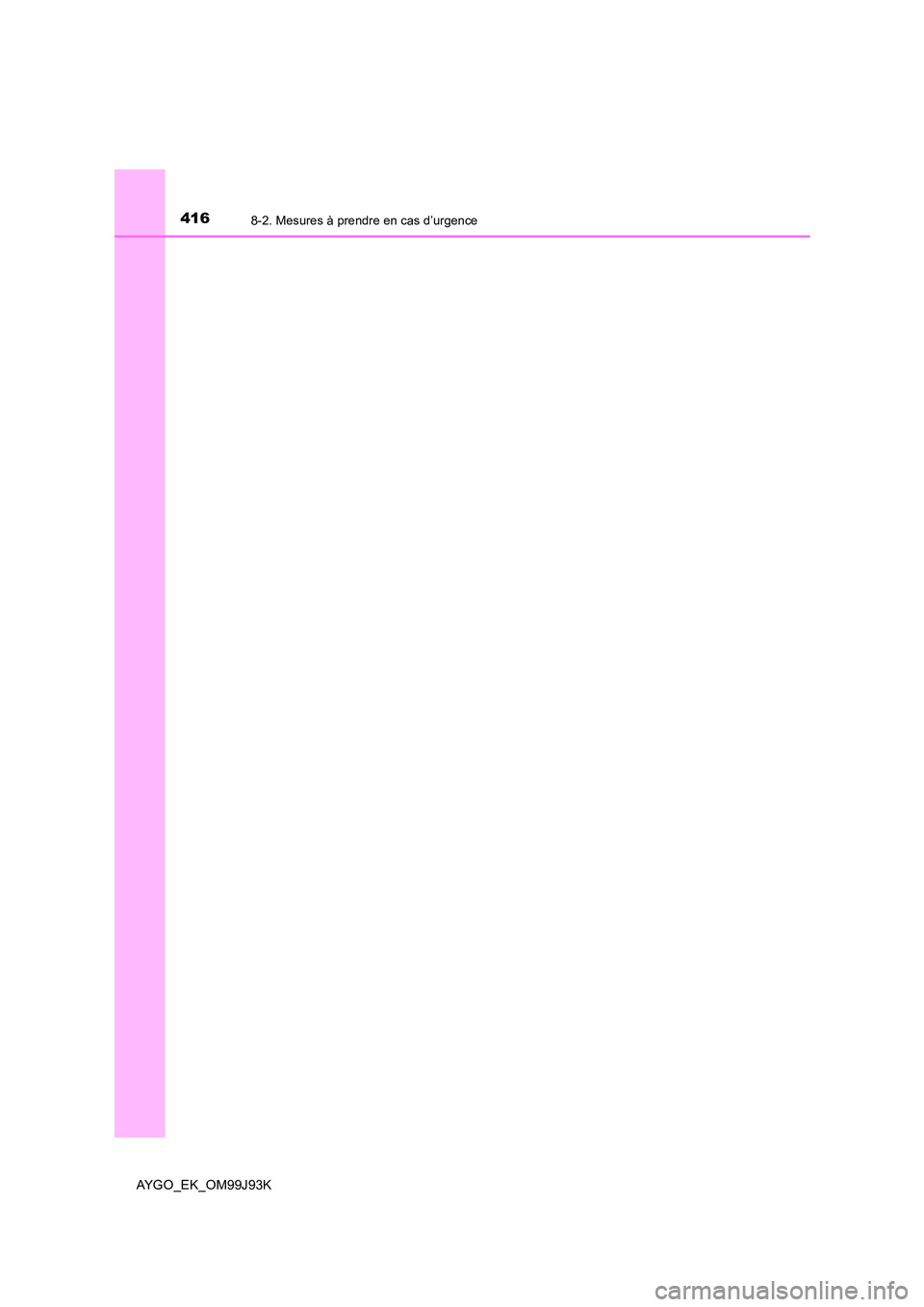

4168-2. Mesures à prendre en cas d’urgence
AYGO_EK_OM99J93K

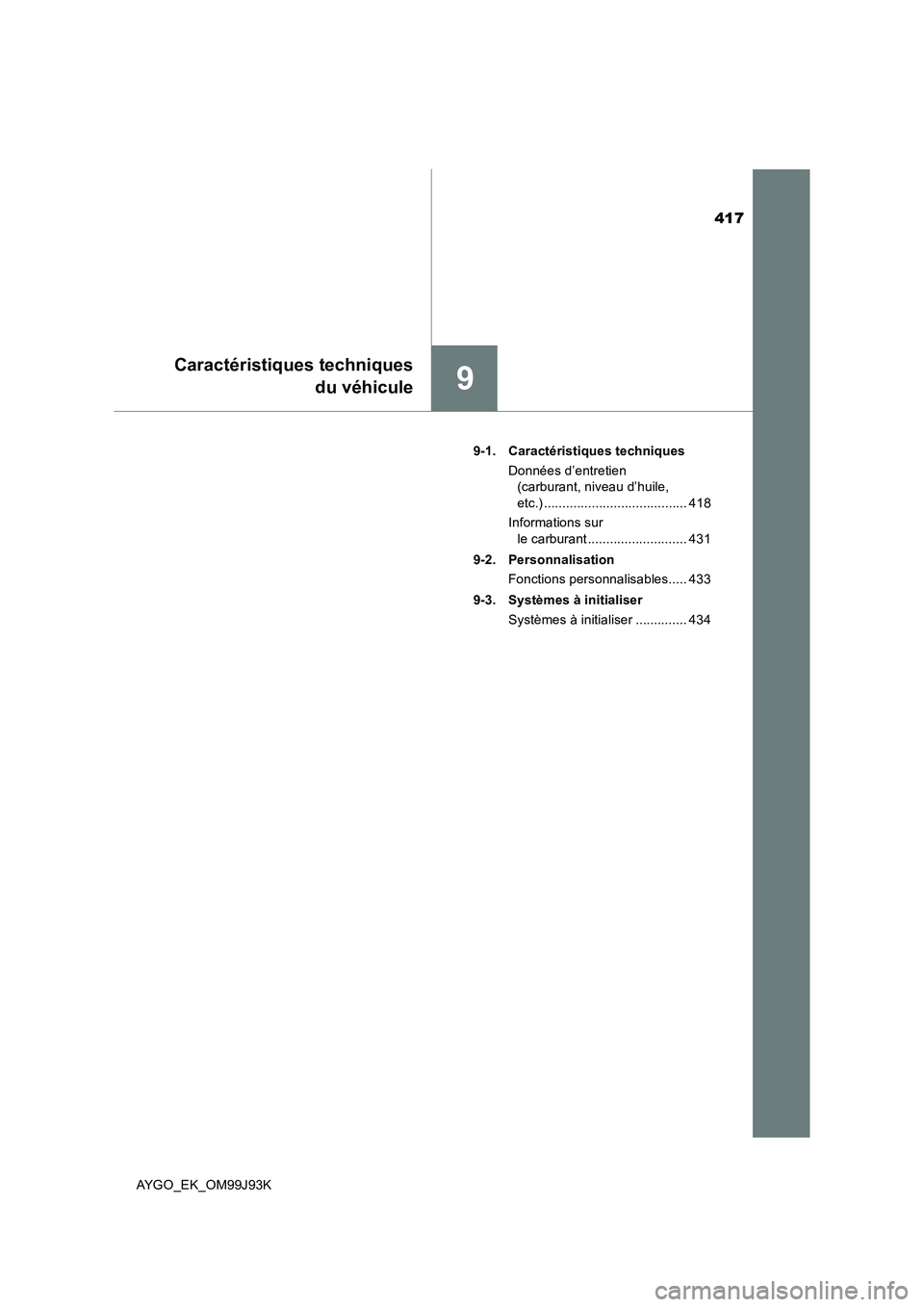

417
9
Caractéristiques techniques
du véhicule
AYGO_EK_OM99J93K
9-1. Caractéristiques techniques
Données d’entretien
(carburant, niveau d’huile,
etc.) ....................................... 418
Informations sur
le carburant ........................... 431
9-2. Personnalisation
Fonctions personnalisables..... 433
9-3. Systèmes à initialiser
Systèmes à initialiser .............. 434

4189-1. Caractéristiques techniques
AYGO_EK_OM99J93K

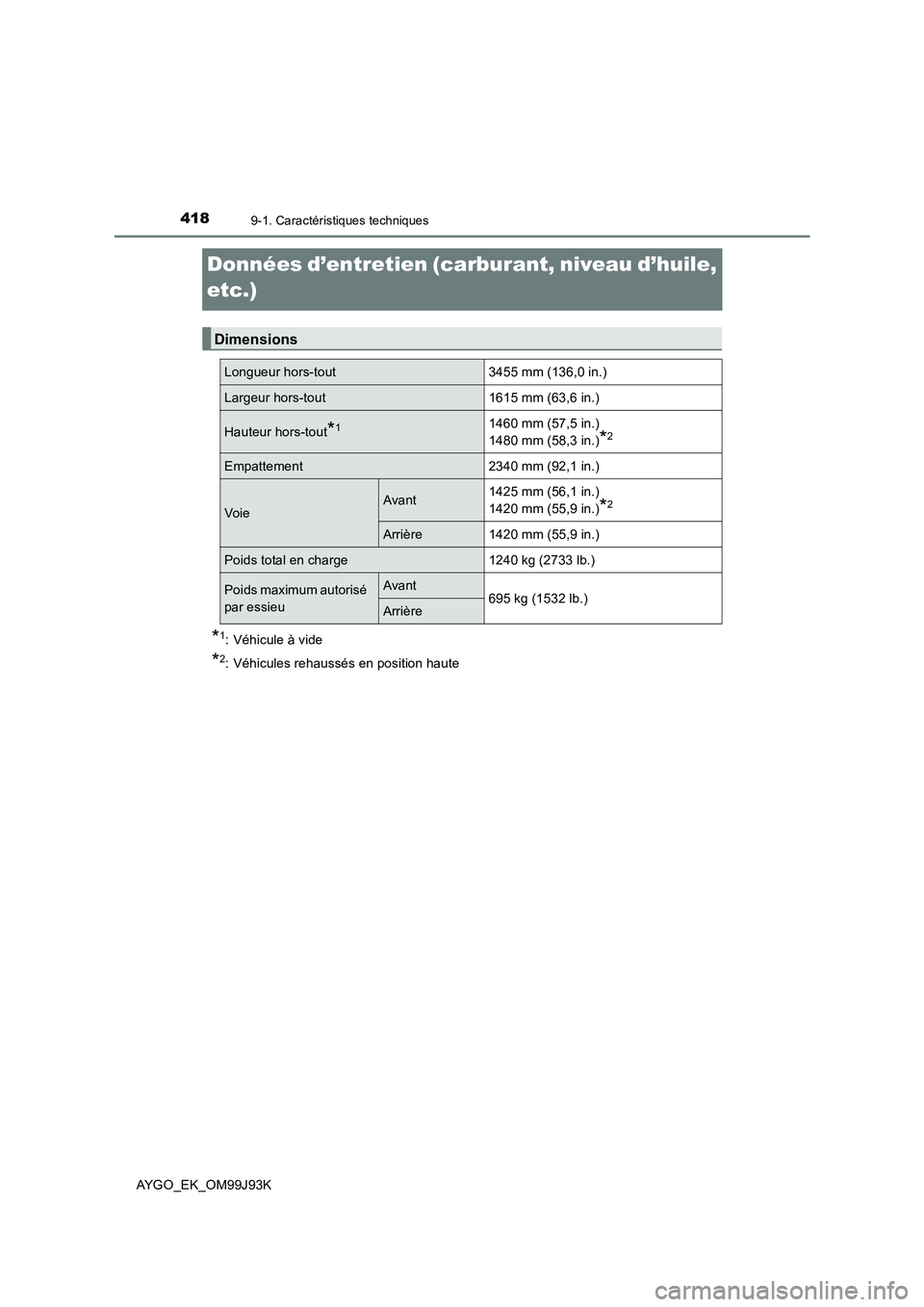

Données d’entretien (carburant, niveau d’huile,
etc.)
*1: Véhicule à vide
*2: Véhicules rehaussés en position haute
Dimensions
Longueur hors-tout3455 mm (136,0 in.)
Largeur hors-tout1615 mm (63,6 in.)
Hauteur hors-tout*11460 mm (57,5 in.)
1480 mm (58,3 in.)*2
Empattement2340 mm (92,1 in.)
VoieAvant1425 mm (56,1 in.)
1420 mm (55,9 in.)*2
Arrière1420 mm (55,9 in.)
Poids total en charge1240 kg (2733 lb.)
Poids maximum autorisé
par essieu
Avant695 kg (1532 lb.)Arrière

4199-1. Caractéristiques techniques
AYGO_EK_OM99J93K
9
Caractéristiques techniques du véhicule

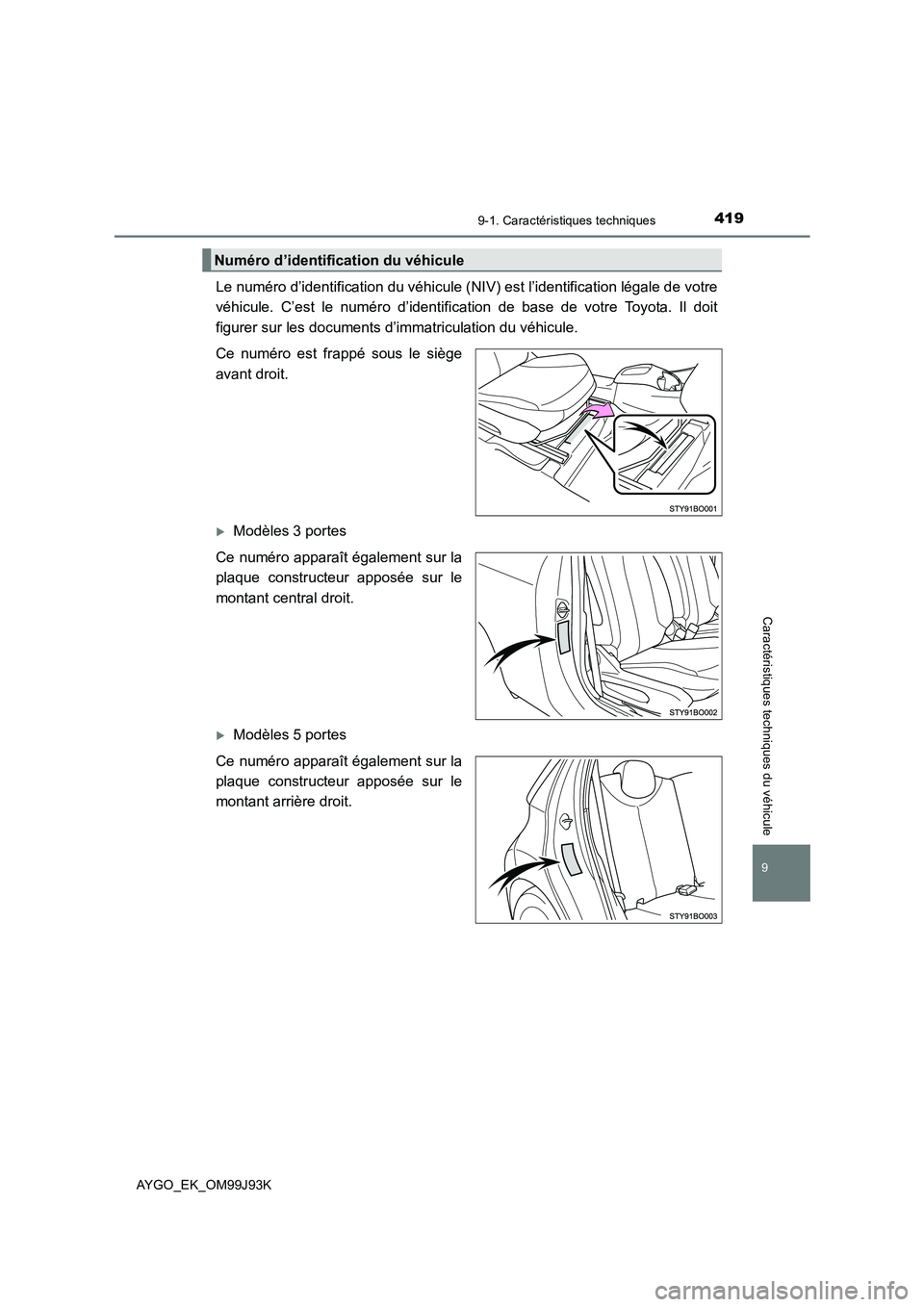

Le numéro d’identification du véhicule (NIV) est l’identification légale de votre
véhicule. C’est le numéro d’identification de base de votre Toyota. Il doit
figurer sur les documents d’immatriculation du véhicule.
Ce numéro est frappé sous le siège
avant droit.
XModèles 3 portes
Ce numéro apparaît également sur la
plaque constructeur apposée sur le
montant central droit.
XModèles 5 portes
Ce numéro apparaît également sur la
plaque constructeur apposée sur le
montant arrière droit.
Numéro d’identification du véhicule

4209-1. Caractéristiques techniques
AYGO_EK_OM99J93K

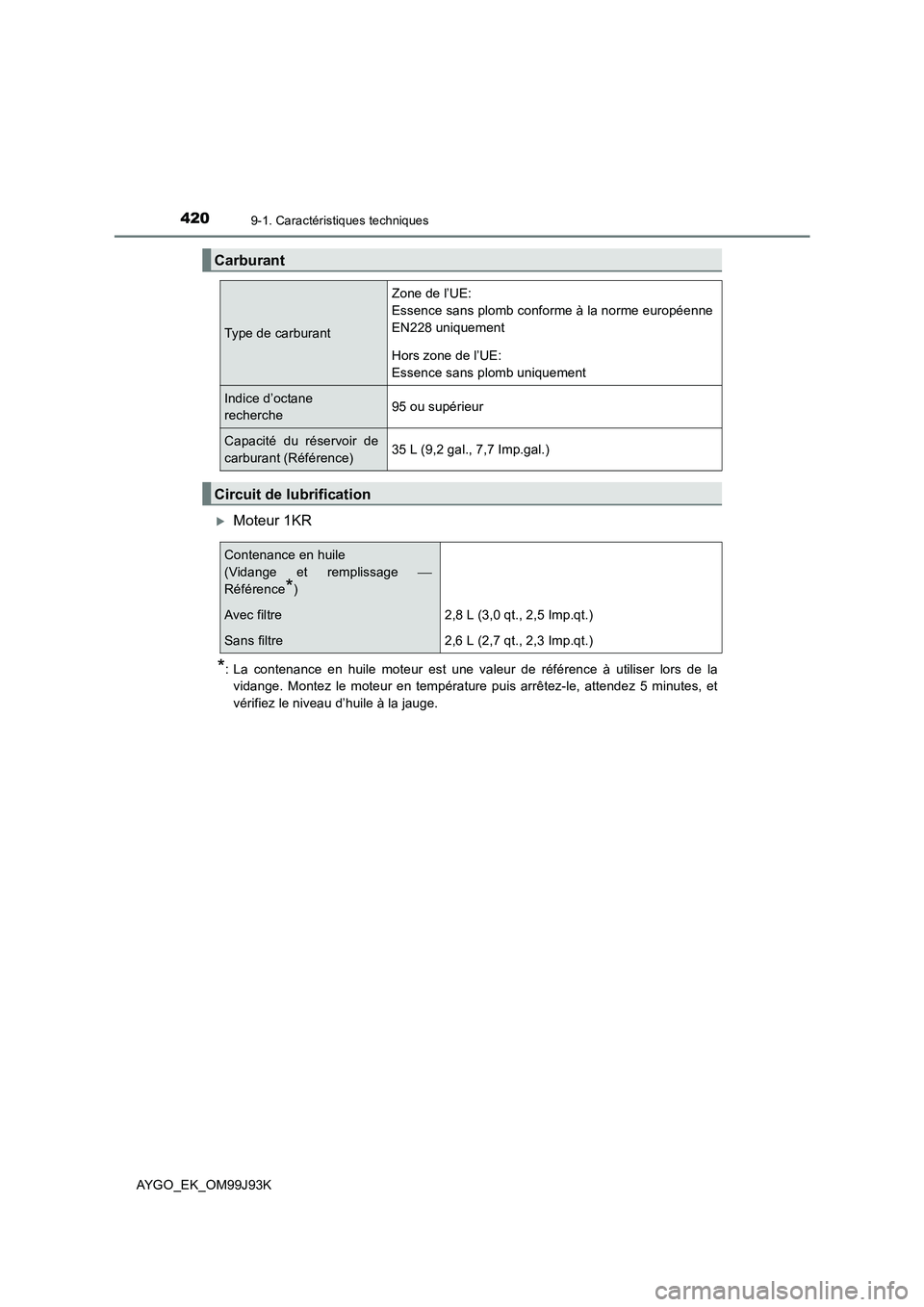

XMoteur 1KR
*: La contenance en huile moteur est une valeur de référence à utiliser lors de la
vidange. Montez le moteur en température puis arrêtez-le, attendez 5 minutes, et
vérifiez le niveau d’huile à la jauge.
Carburant
Type de carburant
Zone de l’UE:
Essence sans plomb conforme à la norme européenne
EN228 uniquement
Hors zone de l’UE:
Essence sans plomb uniquement
Indice d’octane
recherche95 ou supérieur
Capacité du réservoir de
carburant (Référence)35 L (9,2 gal., 7,7 Imp.gal.)
Circuit de lubrification
Contenance en huile
(Vidange et remplissage 
Référence*)
Avec filtre2,8 L (3,0 qt., 2,5 Imp.qt.)
Sans filtre2,6 L (2,7 qt., 2,3 Imp.qt.)
