TOYOTA AYGO 2016 Betriebsanleitungen (in German)

1113-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Komponenten
AYGO_EM_OM99L83M

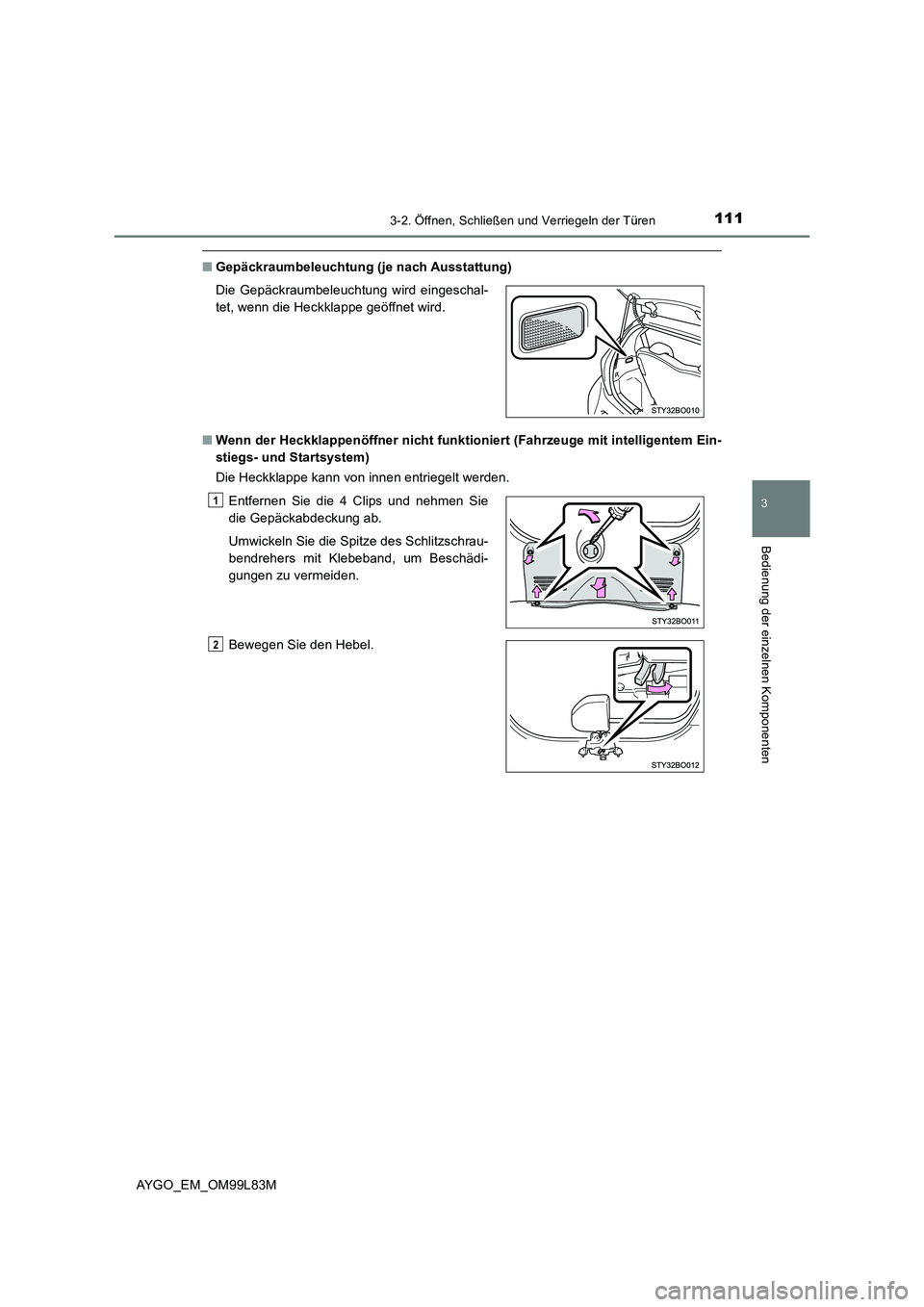

■Gepäckraumbeleuchtung (je nach Ausstattung)
■ Wenn der Heckklappenöffner nicht funktioniert (Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem)
Die Heckklappe kann von innen entriegelt werden.
Die Gepäckraumbeleuchtung wird eingeschal-
tet, wenn die Heckklappe geöffnet wird.
Entfernen Sie die 4 Clips und nehmen Sie
die Gepäckabdeckung ab.
Umwickeln Sie die Spitze des Schlitzschrau-
bendrehers mit Klebeband, um Beschädi-
gungen zu vermeiden.
Bewegen Sie den Hebel.
1
2

1123-2. Öffnen, Schließen und Verriegeln der Türen
AYGO_EM_OM99L83M

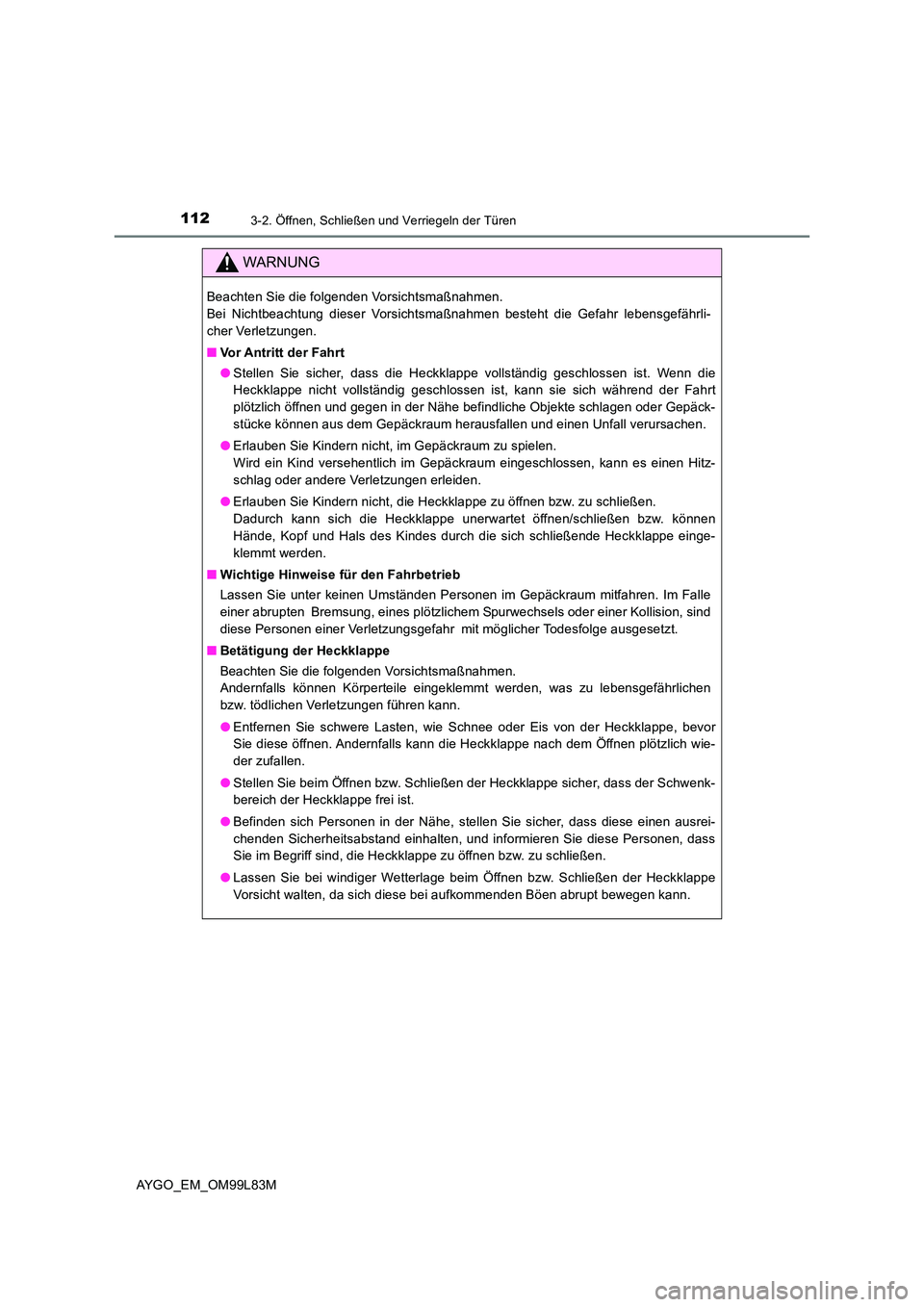

WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährli-
cher Verletzungen.
■ Vor Antritt der Fahrt
● Stellen Sie sicher, dass die Heckklappe vollständig geschlossen ist. Wenn die
Heckklappe nicht vollständig geschlossen ist, kann sie sich während der Fahrt
plötzlich öffnen und gegen in der Nähe befindliche Objekte schlagen oder Gepäck-
stücke können aus dem Gepäckraum herausfallen und einen Unfall verursachen.
● Erlauben Sie Kindern nicht, im Gepäckraum zu spielen.
Wird ein Kind versehentlich im Gepäckraum eingeschlossen, kann es einen Hitz-
schlag oder andere Verletzungen erleiden.
● Erlauben Sie Kindern nicht, die Heckklappe zu öffnen bzw. zu schließen.
Dadurch kann sich die Heckklappe unerwartet öffnen/schließen bzw. können
Hände, Kopf und Hals des Kindes durch die sich schließende Heckklappe einge-
klemmt werden.
■ Wichtige Hinweise für den Fahrbetrieb
Lassen Sie unter keinen Umständen Personen im Gepäckraum mitfahren. Im Falle
einer abrupten Bremsung, eines plötzlichem Spurwechsels oder einer Kollision, sind
diese Personen einer Verletzungsgefahr mit möglicher Todesfolge ausgesetzt.
■ Betätigung der Heckklappe
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Andernfalls können Körperteile eingeklemmt werden, was zu lebensgefährlichen
bzw. tödlichen Verletzungen führen kann.
● Entfernen Sie schwere Lasten, wie Schnee oder Eis von der Heckklappe, bevor
Sie diese öffnen. Andernfalls kann die Heckklappe nach dem Öffnen plötzlich wie-
der zufallen.
● Stellen Sie beim Öffnen bzw. Schließen der Heckklappe sicher, dass der Schwenk-
bereich der Heckklappe frei ist.
● Befinden sich Personen in der Nähe, stellen Sie sicher, dass diese einen ausrei-
chenden Sicherheitsabstand einhalten, und informieren Sie diese Personen, dass
Sie im Begriff sind, die Heckklappe zu öffnen bzw. zu schließen.
● Lassen Sie bei windiger Wetterlage beim Öffnen bzw. Schließen der Heckklappe
Vorsicht walten, da sich diese bei aufkommenden Böen abrupt bewegen kann.

1133-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Komponenten
AYGO_EM_OM99L83M

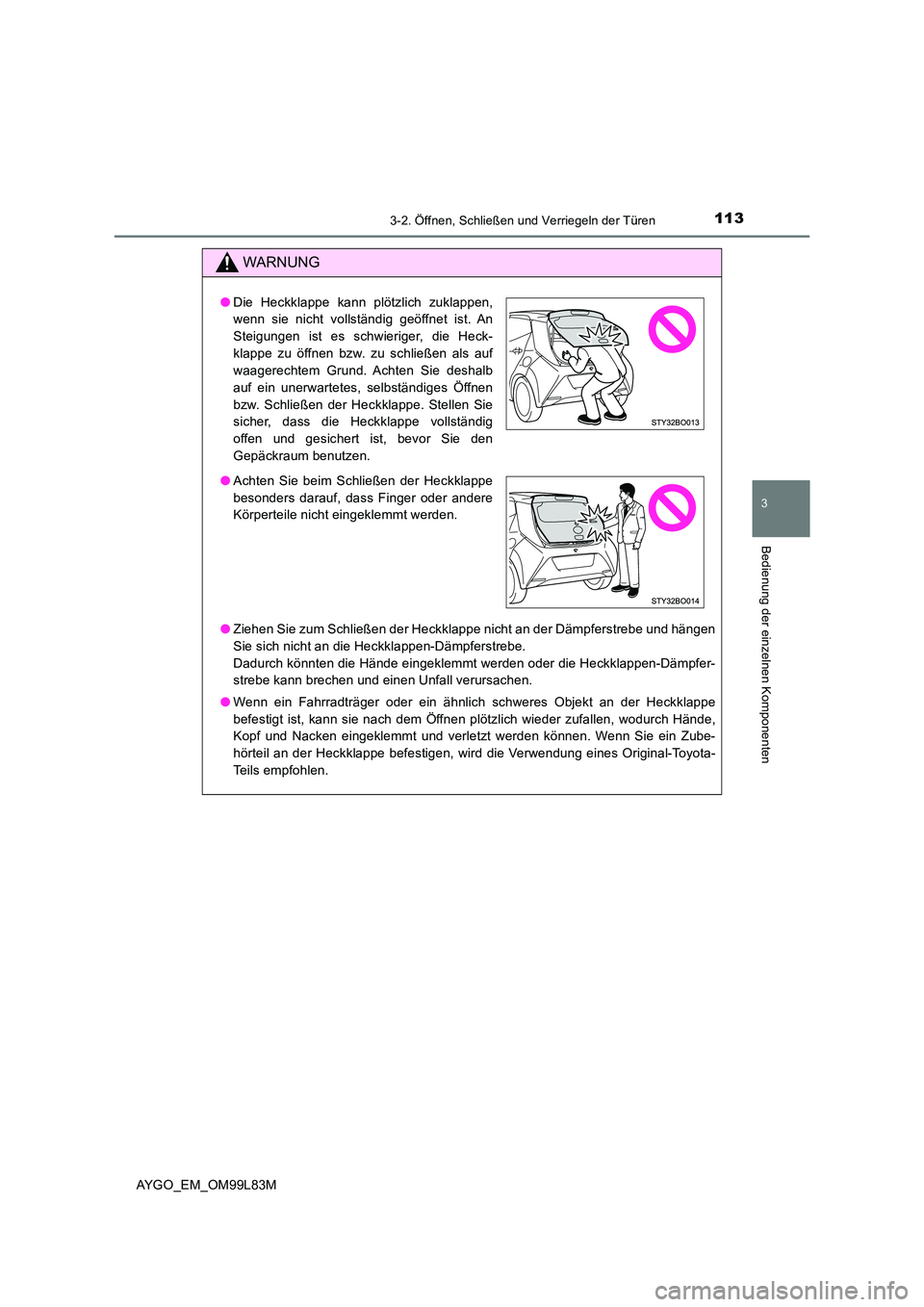

WARNUNG
●Ziehen Sie zum Schließen der Heckklappe nicht an der Dämpferstrebe und hängen
Sie sich nicht an die Heckklappen-Dämpferstrebe.
Dadurch könnten die Hände eingeklemmt werden oder die Heckklappen-Dämpfer-
strebe kann brechen und einen Unfall verursachen.
● Wenn ein Fahrradträger oder ein ähnlich schweres Objekt an der Heckklappe
befestigt ist, kann sie nach dem Öffnen plötzlich wieder zufallen, wodurch Hände,
Kopf und Nacken eingeklemmt und verletzt werden können. Wenn Sie ein Zube-
hörteil an der Heckklappe befestigen, wird die Verwendung eines Original-Toyota-
Teils empfohlen.
● Die Heckklappe kann plötzlich zuklappen,
wenn sie nicht vollständig geöffnet ist. An
Steigungen ist es schwieriger, die Heck-
klappe zu öffnen bzw. zu schließen als auf
waagerechtem Grund. Achten Sie deshalb
auf ein unerwartetes, selbständiges Öffnen
bzw. Schließen der Heckklappe. Stellen Sie
sicher, dass die Heckklappe vollständig
offen und gesichert ist, bevor Sie den
Gepäckraum benutzen.
● Achten Sie beim Schließen der Heckklappe
besonders darauf, dass Finger oder andere
Körperteile nicht eingeklemmt werden.

1143-2. Öffnen, Schließen und Verriegeln der Türen
AYGO_EM_OM99L83M

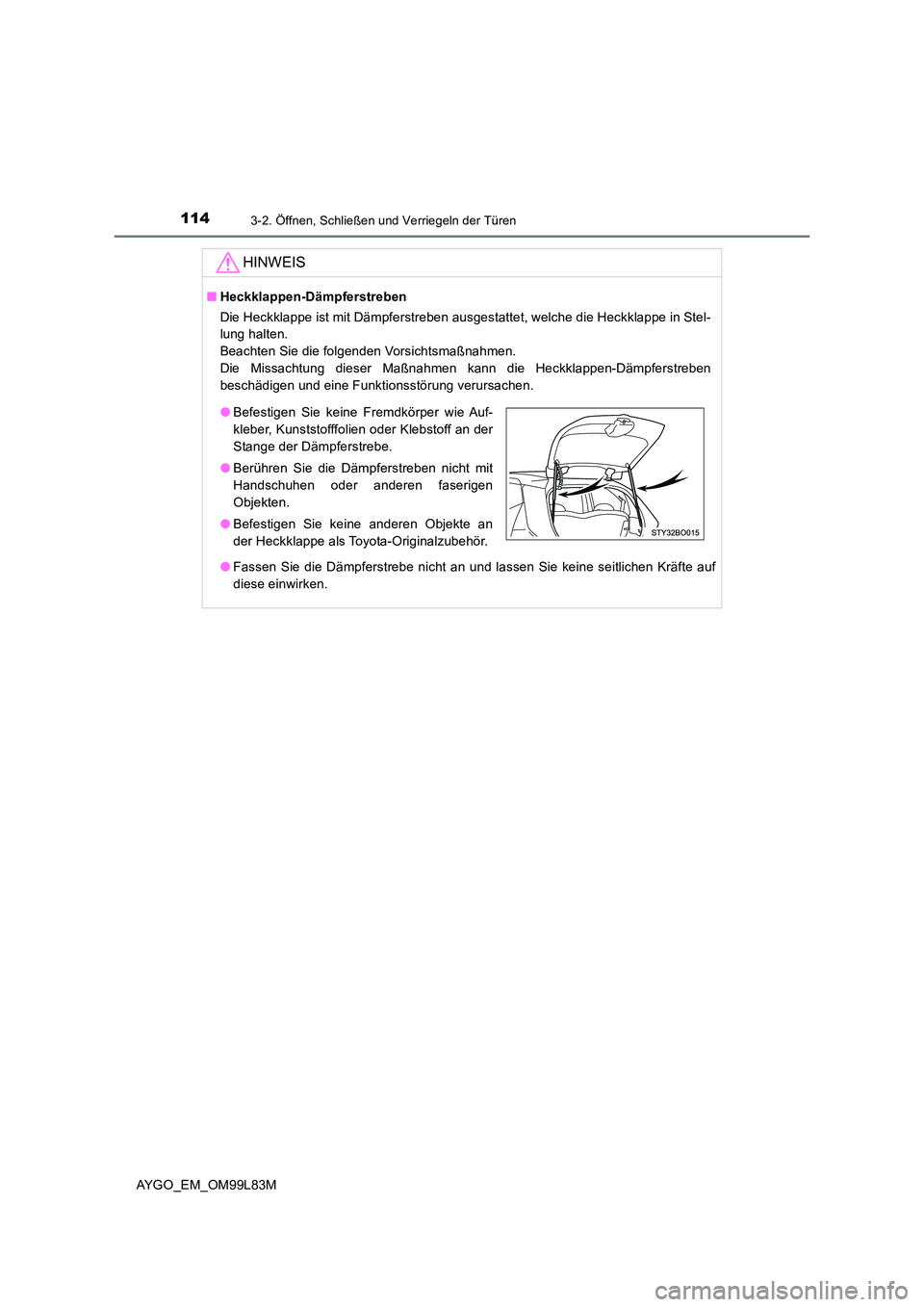

HINWEIS
■Heckklappen-Dämpferstreben
Die Heckklappe ist mit Dämpferstreben ausgestattet, welche die Heckklappe in Stel-
lung halten.
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Die Missachtung dieser Maßnahmen kann die Heckklappen-Dämpferstreben
beschädigen und eine Funktionsstörung verursachen.
● Fassen Sie die Dämpferstrebe nicht an und lassen Sie keine seitlichen Kräfte auf
diese einwirken.
● Befestigen Sie keine Fremdkörper wie Auf-
kleber, Kunststofffolien oder Klebstoff an der
Stange der Dämpferstrebe.
● Berühren Sie die Dämpferstreben nicht mit
Handschuhen oder anderen faserigen
Objekten.
● Befestigen Sie keine anderen Objekte an
der Heckklappe als Toyota-Originalzubehör.

115
3
3-2. Öffnen, Schließen und Verriegeln der Türen
Bedienung der einzelnen Komponenten
AYGO_EM_OM99L83M

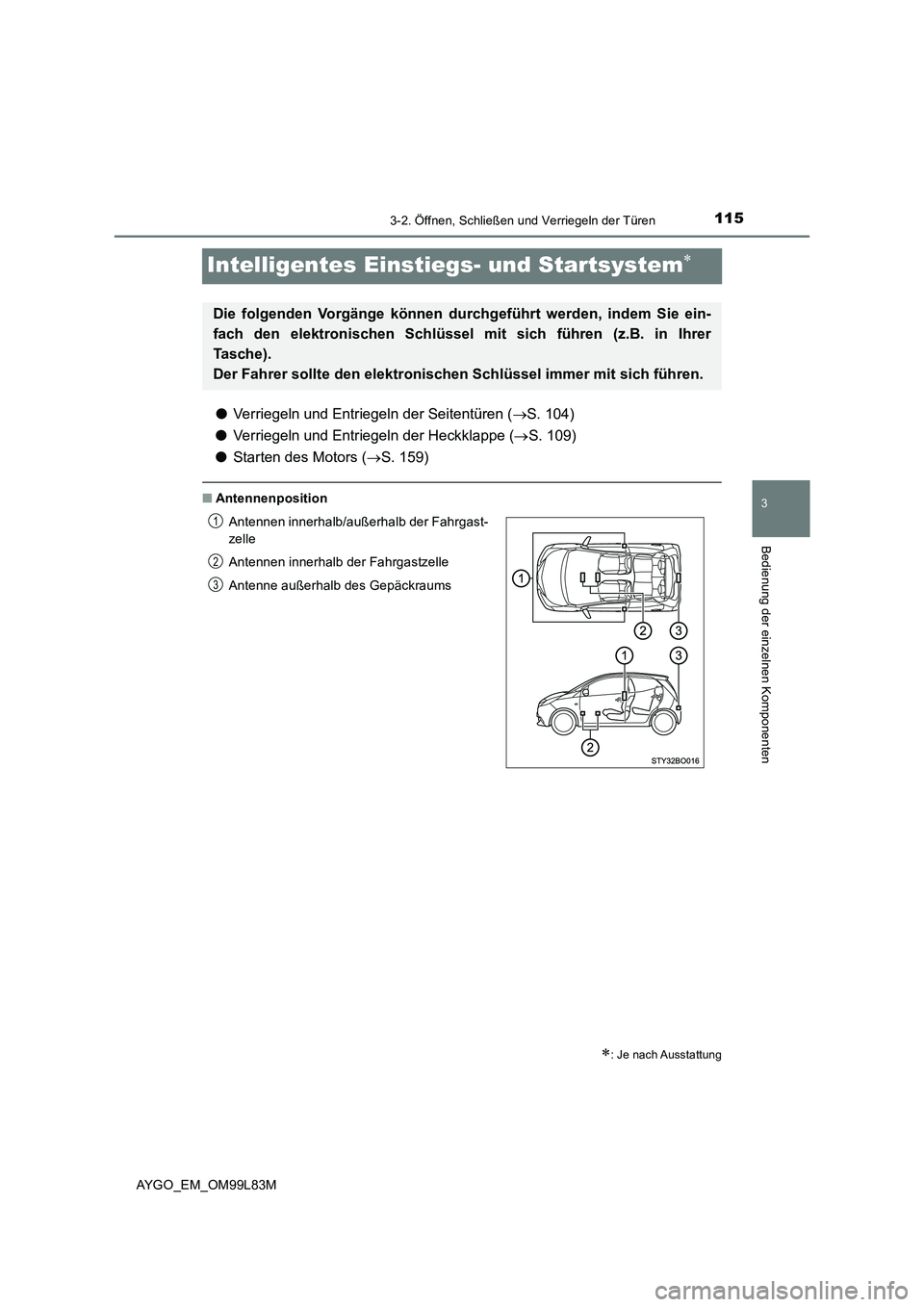

Intelligentes Einstiegs- und Startsystem
●Verriegeln und Entriegeln der Seitentüren (S. 104)
● Verriegeln und Entriegeln der Heckklappe (S. 109)
● Starten des Motors (S. 159)
■Antennenposition
: Je nach Ausstattung
Die folgenden Vorgänge können durchgeführt werden, indem Sie ein-
fach den elektronischen Schlüssel mit sich führen (z.B. in Ihrer
Ta s c h e ) .
Der Fahrer sollte den elektronischen Schlüssel immer mit sich führen.
Antennen innerhalb/außerhalb der Fahrgast-
zelle
Antennen innerhalb der Fahrgastzelle
Antenne außerhalb des Gepäckraums
1
2
3

1163-2. Öffnen, Schließen und Verriegeln der Türen
AYGO_EM_OM99L83M

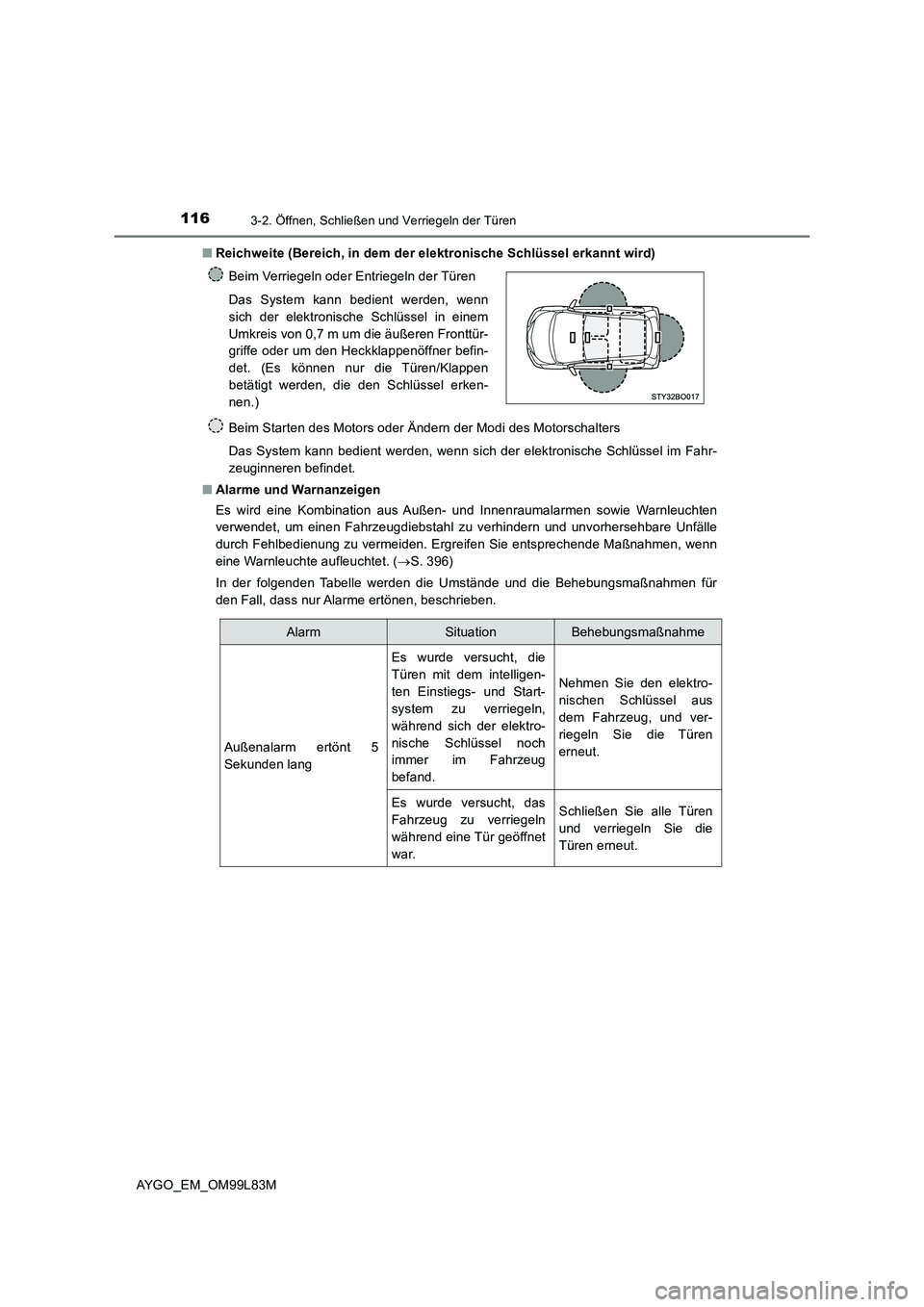

■ Reichweite (Bereich, in dem der elektronische Schlüssel erkannt wird)
Beim Starten des Motors oder Ändern der Modi des Motorschalters
Das System kann bedient werden, wenn sich der elektronische Schlüssel im Fahr-
zeuginneren befindet.
■ Alarme und Warnanzeigen
Es wird eine Kombination aus Außen- und Innenraumalarmen sowie Warnleuchten
verwendet, um einen Fahrzeugdiebstahl zu verhindern und unvorhersehbare Unfälle
durch Fehlbedienung zu vermeiden. Ergreifen Sie entsprechende Maßnahmen, wenn
eine Warnleuchte aufleuchtet. ( S. 396)
In der folgenden Tabelle werden die Umstände und die Behebungsmaßnahmen für
den Fall, dass nur Alarme ertönen, beschrieben.
Beim Verriegeln oder Entriegeln der Türen
Das System kann bedient werden, wenn
sich der elektronische Schlüssel in einem
Umkreis von 0,7 m um die äußeren Fronttür-
griffe oder um den Heckklappenöffner befin-
det. (Es können nur die Türen/Klappen
betätigt werden, die den Schlüssel erken-
nen.)
AlarmSituationBehebungsmaßnahme
Außenalarm ertönt 5
Sekunden lang
Es wurde versucht, die
Türen mit dem intelligen-
ten Einstiegs- und Start-
system zu verriegeln,
während sich der elektro-
nische Schlüssel noch
immer im Fahrzeug
befand.
Nehmen Sie den elektro-
nischen Schlüssel aus
dem Fahrzeug, und ver-
riegeln Sie die Türen
erneut.
Es wurde versucht, das
Fahrzeug zu verriegeln
während eine Tür geöffnet
war.
Schließen Sie alle Türen
und verriegeln Sie die
Türen erneut.

1173-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Komponenten
AYGO_EM_OM99L83M

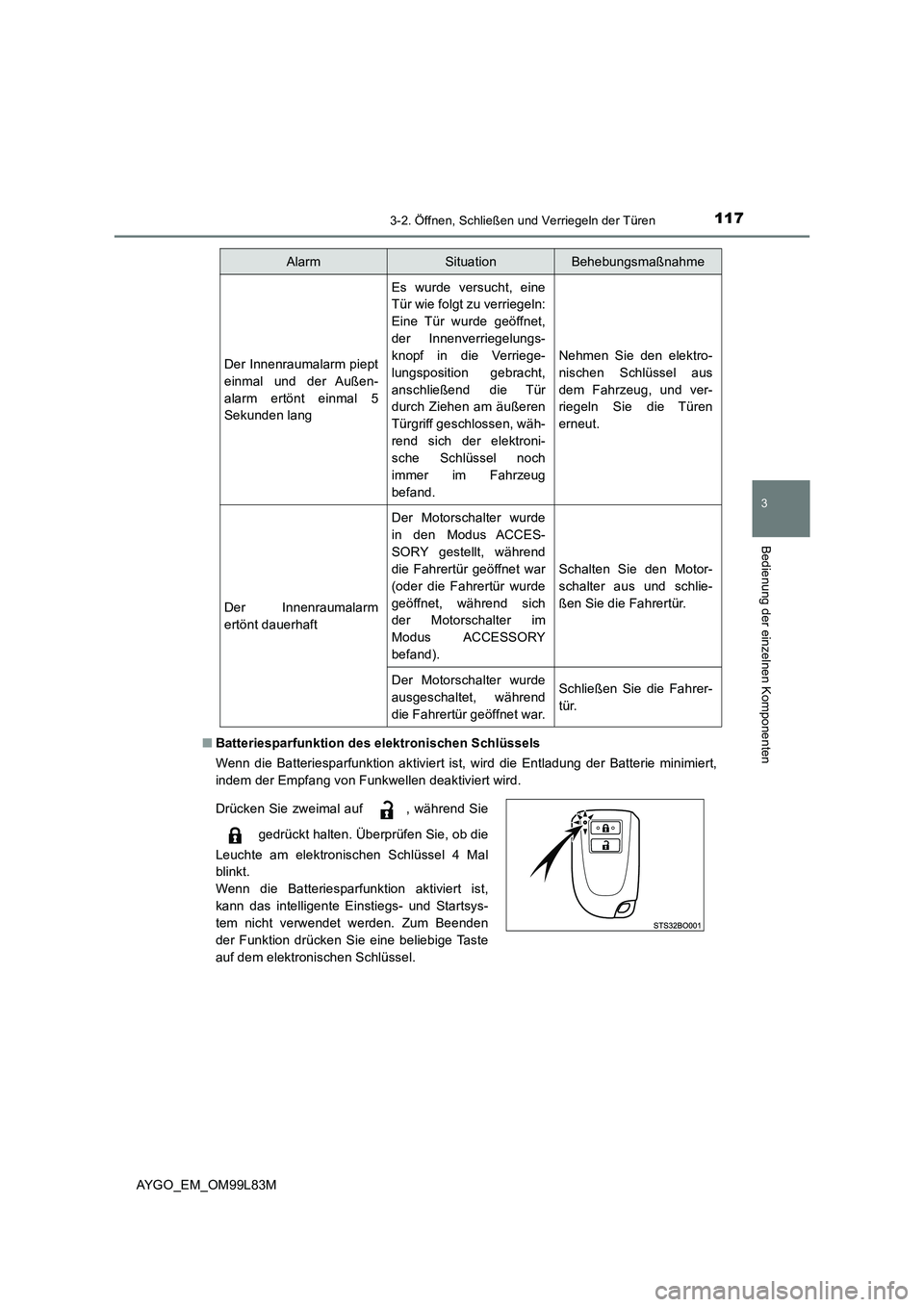

■ Batteriesparfunktion des elektronischen Schlüssels
Wenn die Batteriesparfunktion aktiviert ist, wird die Entladung der Batterie minimiert,
indem der Empfang von Funkwellen deaktiviert wird.
Der Innenraumalarm piept
einmal und der Außen-
alarm ertönt einmal 5
Sekunden lang
Es wurde versucht, eine
Tür wie folgt zu verriegeln:
Eine Tür wurde geöffnet,
der Innenverriegelungs-
knopf in die Verriege-
lungsposition gebracht,
anschließend die Tür
durch Ziehen am äußeren
Türgriff geschlossen, wäh-
rend sich der elektroni-
sche Schlüssel noch
immer im Fahrzeug
befand.
Nehmen Sie den elektro-
nischen Schlüssel aus
dem Fahrzeug, und ver-
riegeln Sie die Türen
erneut.
Der Innenraumalarm
ertönt dauerhaft
Der Motorschalter wurde
in den Modus ACCES-
SORY gestellt, während
die Fahrertür geöffnet war
(oder die Fahrertür wurde
geöffnet, während sich
der Motorschalter im
Modus ACCESSORY
befand).
Schalten Sie den Motor-
schalter aus und schlie-
ßen Sie die Fahrertür.
Der Motorschalter wurde
ausgeschaltet, während
die Fahrertür geöffnet war.
Schließen Sie die Fahrer-
tür.
Drücken Sie zweimal auf , während Sie
gedrückt halten. Überprüfen Sie, ob die
Leuchte am elektronischen Schlüssel 4 Mal
blinkt.
Wenn die Batteriesparfunktion aktiviert ist,
kann das intelligente Einstiegs- und Startsys-
tem nicht verwendet werden. Zum Beenden
der Funktion drücken Sie eine beliebige Taste
auf dem elektronischen Schlüssel.
AlarmSituationBehebungsmaßnahme

1183-2. Öffnen, Schließen und Verriegeln der Türen
AYGO_EM_OM99L83M

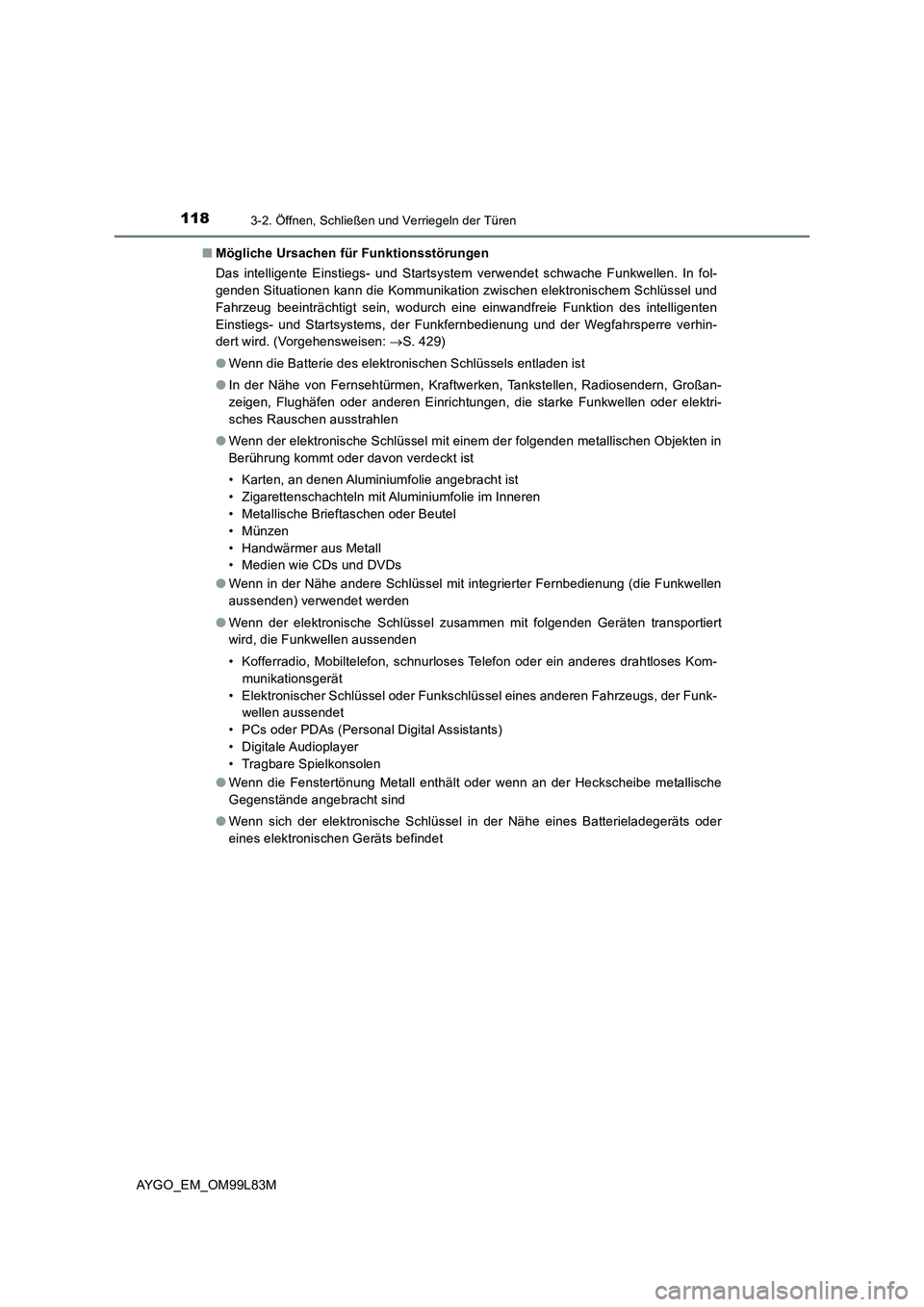

■ Mögliche Ursachen für Funktionsstörungen
Das intelligente Einstiegs- und Startsystem verwendet schwache Funkwellen. In fol-
genden Situationen kann die Kommunikation zwischen elektronischem Schlüssel und
Fahrzeug beeinträchtigt sein, wodurch eine einwandfreie Funktion des intelligenten
Einstiegs- und Startsystems, der Funkfernbedienung und der Wegfahrsperre verhin-
dert wird. (Vorgehensweisen: S. 429)
● Wenn die Batterie des elektronischen Schlüssels entladen ist
● In der Nähe von Fernsehtürmen, Kraftwerken, Tankstellen, Radiosendern, Großan-
zeigen, Flughäfen oder anderen Einrichtungen, die starke Funkwellen oder elektri-
sches Rauschen ausstrahlen
● Wenn der elektronische Schlüssel mit einem der folgenden metallischen Objekten in
Berührung kommt oder davon verdeckt ist
• Karten, an denen Aluminiumfolie angebracht ist
• Zigarettenschachteln mit Aluminiumfolie im Inneren
• Metallische Brieftaschen oder Beutel
• Münzen
• Handwärmer aus Metall
• Medien wie CDs und DVDs
● Wenn in der Nähe andere Schlüssel mit integrierter Fernbedienung (die Funkwellen
aussenden) verwendet werden
● Wenn der elektronische Schlüssel zusammen mit folgenden Geräten transportiert
wird, die Funkwellen aussenden
• Kofferradio, Mobiltelefon, schnurloses Telefon oder ein anderes drahtloses Kom-
munikationsgerät
• Elektronischer Schlüssel oder Funkschlüssel eines anderen Fahrzeugs, der Funk-
wellen aussendet
• PCs oder PDAs (Personal Digital Assistants)
• Digitale Audioplayer
• Tragbare Spielkonsolen
● Wenn die Fenstertönung Metall enthält oder wenn an der Heckscheibe metallische
Gegenstände angebracht sind
● Wenn sich der elektronische Schlüssel in der Nähe eines Batterieladegeräts oder
eines elektronischen Geräts befindet

1193-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Komponenten
AYGO_EM_OM99L83M

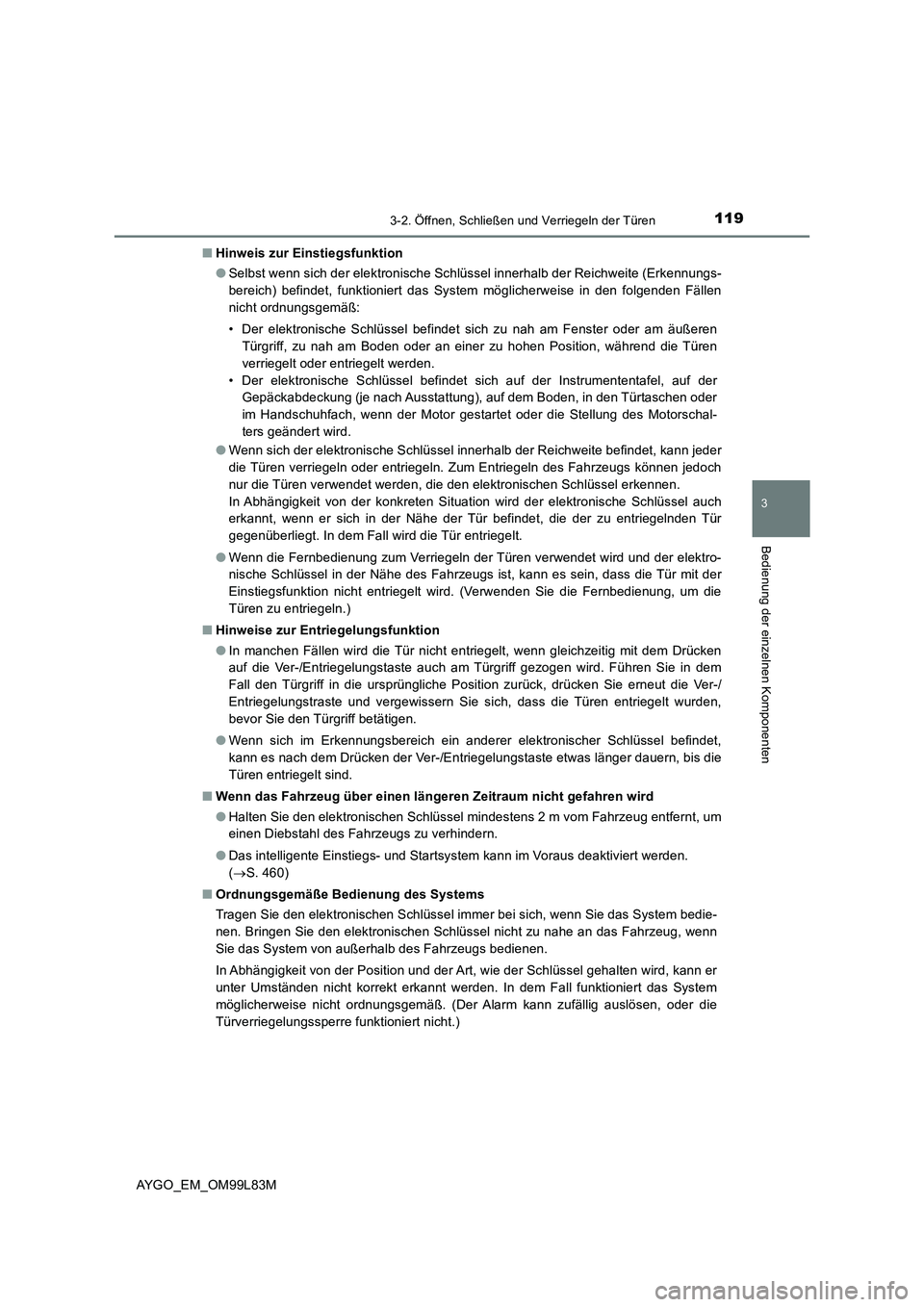

■ Hinweis zur Einstiegsfunktion
● Selbst wenn sich der elektronische Schlüssel innerhalb der Reichweite (Erkennungs-
bereich) befindet, funktioniert das System möglicherweise in den folgenden Fällen
nicht ordnungsgemäß:
• Der elektronische Schlüssel befindet sich zu nah am Fenster oder am äußeren
Türgriff, zu nah am Boden oder an einer zu hohen Position, während die Türen
verriegelt oder entriegelt werden.
• Der elektronische Schlüssel befindet sich auf der Instrumententafel, auf der
Gepäckabdeckung (je nach Ausstattung), auf dem Boden, in den Türtaschen oder
im Handschuhfach, wenn der Motor gestartet oder die Stellung des Motorschal-
ters geändert wird.
● Wenn sich der elektronische Schlüssel innerhalb der Reichweite befindet, kann jeder
die Türen verriegeln oder entriegeln. Zum Entriegeln des Fahrzeugs können jedoch
nur die Türen verwendet werden, die den elektronischen Schlüssel erkennen.
In Abhängigkeit von der konkreten Situation wird der elektronische Schlüssel auch
erkannt, wenn er sich in der Nähe der Tür befindet, die der zu entriegelnden Tür
gegenüberliegt. In dem Fall wird die Tür entriegelt.
● Wenn die Fernbedienung zum Verriegeln der Türen verwendet wird und der elektro-
nische Schlüssel in der Nähe des Fahrzeugs ist, kann es sein, dass die Tür mit der
Einstiegsfunktion nicht entriegelt wird. (Verwenden Sie die Fernbedienung, um die
Türen zu entriegeln.)
■ Hinweise zur Entriegelungsfunktion
● In manchen Fällen wird die Tür nicht entriegelt, wenn gleichzeitig mit dem Drücken
auf die Ver-/Entriegelungstaste auch am Türgriff gezogen wird. Führen Sie in dem
Fall den Türgriff in die ursprüngliche Position zurück, drücken Sie erneut die Ver-/
Entriegelungstraste und vergewissern Sie sich, dass die Türen entriegelt wurden,
bevor Sie den Türgriff betätigen.
● Wenn sich im Erkennungsbereich ein anderer elektronischer Schlüssel befindet,
kann es nach dem Drücken der Ver-/Entriegelungstaste etwas länger dauern, bis die
Türen entriegelt sind.
■ Wenn das Fahrzeug über einen längeren Zeitraum nicht gefahren wird
● Halten Sie den elektronischen Schlüssel mindestens 2 m vom Fahrzeug entfernt, um
einen Diebstahl des Fahrzeugs zu verhindern.
● Das intelligente Einstiegs- und Startsystem kann im Voraus deaktiviert werden.
( S. 460)
■ Ordnungsgemäße Bedienung des Systems
Tragen Sie den elektronischen Schlüssel immer bei sich, wenn Sie das System bedie-
nen. Bringen Sie den elektronischen Schlüssel nicht zu nahe an das Fahrzeug, wenn
Sie das System von außerhalb des Fahrzeugs bedienen.
In Abhängigkeit von der Position und der Art, wie der Schlüssel gehalten wird, kann er
unter Umständen nicht korrekt erkannt werden. In dem Fall funktioniert das System
möglicherweise nicht ordnungsgemäß. (Der Alarm kann zufällig auslösen, oder die
Türverriegelungssperre funktioniert nicht.)

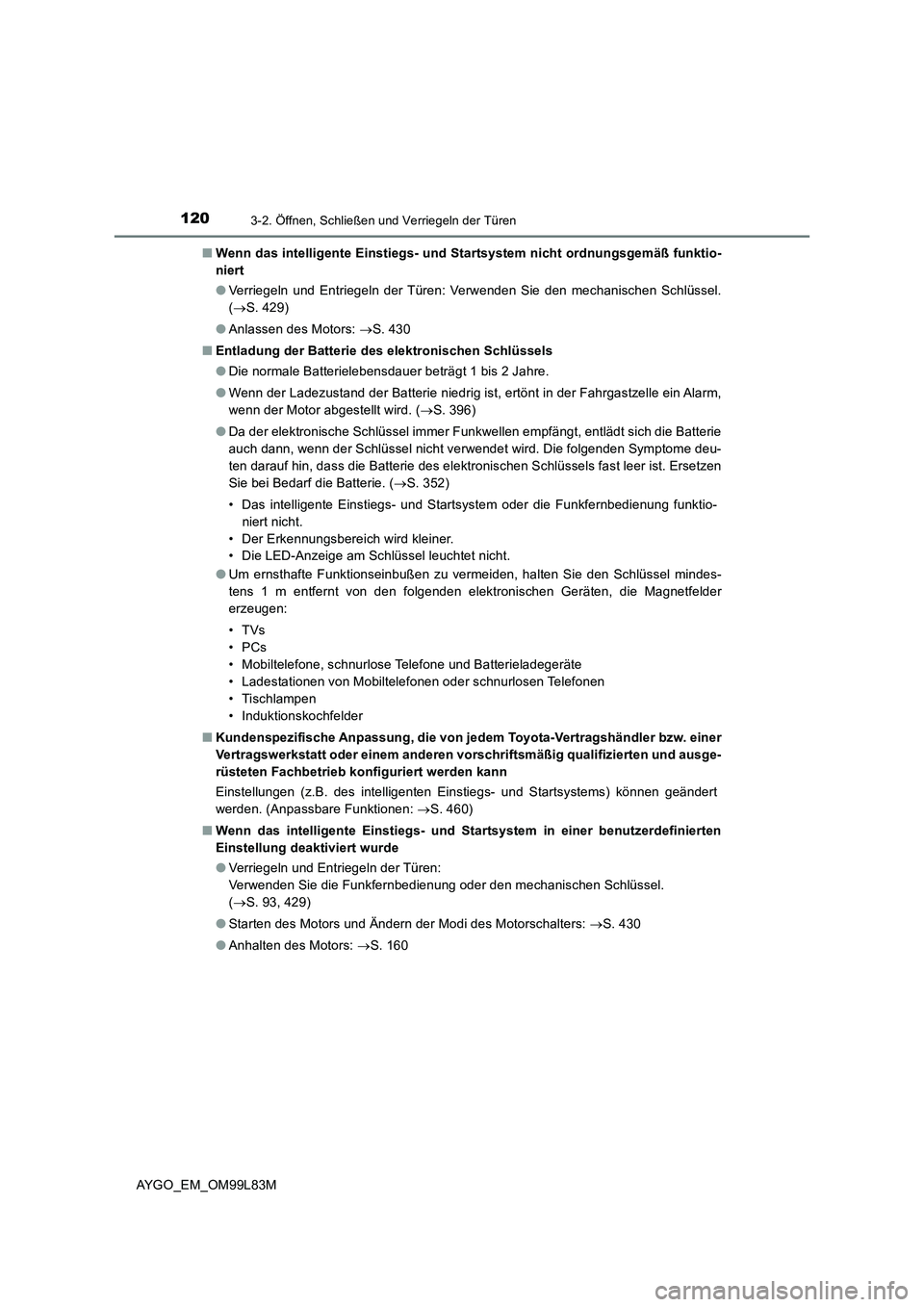

1203-2. Öffnen, Schließen und Verriegeln der Türen
AYGO_EM_OM99L83M
■ Wenn das intelligente Einstiegs- und Startsystem nicht ordnungsgemäß funktio-
niert
● Verriegeln und Entriegeln der Türen: Verwenden Sie den mechanischen Schlüssel.
( S. 429)
● Anlassen des Motors: S. 430
■ Entladung der Batterie des elektronischen Schlüssels
● Die normale Batterielebensdauer beträgt 1 bis 2 Jahre.
● Wenn der Ladezustand der Batterie niedrig ist, ertönt in der Fahrgastzelle ein Alarm,
wenn der Motor abgestellt wird. ( S. 396)
● Da der elektronische Schlüssel immer Funkwellen empfängt, entlädt sich die Batterie
auch dann, wenn der Schlüssel nicht verwendet wird. Die folgenden Symptome deu-
ten darauf hin, dass die Batterie des elektronischen Schlüssels fast leer ist. Ersetzen
Sie bei Bedarf die Batterie. ( S. 352)
• Das intelligente Einstiegs- und Startsystem oder die Funkfernbedienung funktio-
niert nicht.
• Der Erkennungsbereich wird kleiner.
• Die LED-Anzeige am Schlüssel leuchtet nicht.
● Um ernsthafte Funktionseinbußen zu vermeiden, halten Sie den Schlüssel mindes-
tens 1 m entfernt von den folgenden elektronischen Geräten, die Magnetfelder
erzeugen:
•TVs
•PCs
• Mobiltelefone, schnurlose Telefone und Batterieladegeräte
• Ladestationen von Mobiltelefonen oder schnurlosen Telefonen
• Tischlampen
• Induktionskochfelder
■ Kundenspezifische Anpassung, die von jedem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausge-
rüsteten Fachbetrieb konfiguriert werden kann
Einstellungen (z.B. des intelligenten Einstiegs- und Startsystems) können geändert
werden. (Anpassbare Funktionen: S. 460)
■ Wenn das intelligente Einstiegs- und Startsystem in einer benutzerdefinierten
Einstellung deaktiviert wurde
● Verriegeln und Entriegeln der Türen:
Verwenden Sie die Funkfernbedienung oder den mechanischen Schlüssel.
( S. 93, 429)
● Starten des Motors und Ändern der Modi des Motorschalters: S. 430
● Anhalten des Motors: S. 160
