4218-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
AYGO_EE_OM99L81E
WAARSCHUWING
■Voorkomen van brand en explosie
Neem de volgende voorzorgsmaatregelen in acht om te voorkomen d at het
licht ontvlambare gas dat uit de accu kan komen, per ongeluk to t ontbran-
ding komt:
● Zorg ervoor dat de startkabel aangesloten wordt op de juiste ac cupool en
niet per ongeluk in aanraking komt met een ander onderdeel dan de
bedoelde accupool.
● Zorg ervoor dat de op de “+”-pool aangesloten startkabel niet in contact
komt met andere onderdelen of metalen oppervlakken, zoals metal en
steunen en ongelakt metaal.
● Laat de “+” en “-” klemmen van de startkabels niet in contact komen met
elkaar.
● Rook niet en gebruik geen lucifers, aanstekers en open vuur in de buurt
van de accu.
■ Voorzorgsmaatregelen met betrekking tot de accu
De accu bevat giftige en corrosieve elektrolyt en de onderdelen van de accu
bevatten lood en loodhoudende samenstellingen. Neem bij het omg aan met
de accu de volgende voorzorgsmaatregelen in acht:
● Draag bij het werken met de accu altijd een veiligheidsbril en zorg ervoor
dat de vloeistof uit de accu niet in contact komt met de huid, kleding of de
carrosserie van de auto.
● Leun niet over de accu heen.
● Was accuvloeistof, die op de huid of in de ogen terecht is geko men, direct
weg met water en raadpleeg een arts.
Bedek de plaats waar de accuvloeistof op terechtgekomen is met een
natte spons of doek totdat er medische hulp kan worden verkrege n.
● Was altijd uw handen nadat u de accudrager, de accupolen en and ere
accu-gerelateerde onderdelen hebt aangeraakt.
● Houd kinderen uit de buurt van de accu.
■ Voorkomen van beschad igingen aan de auto
Probeer de auto niet aan te duwen of aan te slepen omdat hierdo or de drie-
wegkatalysator te heet kan worden en er brand kan ontstaan.
OPMERKING
■ Omgaan met startkabels
Zorg er bij het aansluiten van de startkabels voor dat deze nie t verstrikt
raken in de koelventilator of in de aandrijfriem van de motor.
AYGO_OM_OM99L81E.book Page 421 Wednesday, September 28, 2016 4:22 PM

4228-2. Stappen die genomen moeten worden in noodgevallen
AYGO_EE_OM99L81E

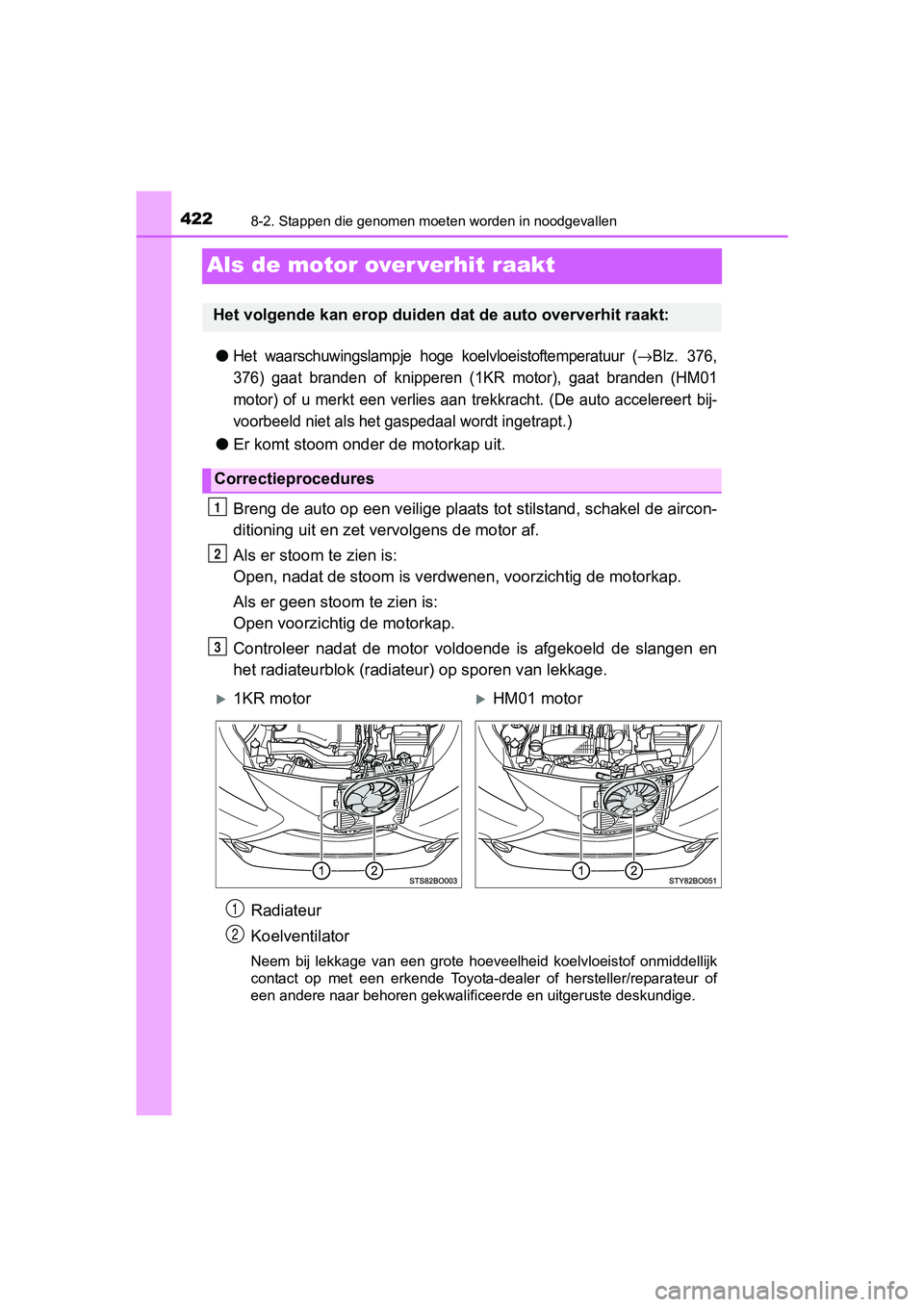

Als de motor over verhit raakt
●Het waarschuwingslampje hoge koelvloeistoftemperatuur (→Blz. 376,
376) gaat branden of knipperen (1KR motor), gaat branden (HM01
motor) of u merkt een verlies aan trekkracht. (De auto accelere ert bij-
voorbeeld niet als het gaspedaal wordt ingetrapt.
)
● Er komt stoom onder de motorkap uit.
Breng de auto op een veilige plaat s tot stilstand, schakel de aircon-
ditioning uit en zet vervolgens de motor af.
Als er stoom te zien is:
Open, nadat de stoom is verdwene n, voorzichtig de motorkap.
Als er geen stoom te zien is:
Open voorzichtig de motorkap.
Controleer nadat de motor voldoende is afgekoeld de slangen en
het radiateurblok (radiat eur) op sporen van lekkage.
Radiateur
Koelventilator
Neem bij lekkage van een grote hoeveelheid koelvloeistof onmidd ellijk
contact op met een erkende Toyota-dealer of hersteller/reparate ur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
Het volgende kan erop duiden dat de auto oververhit raakt:
Correctieprocedures
1
2
3
1KR motorHM01 motor
1
2
AYGO_OM_OM99L81E.book Page 422 Wednesday, September 28, 2016 4:22 PM

4238-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
AYGO_EE_OM99L81E

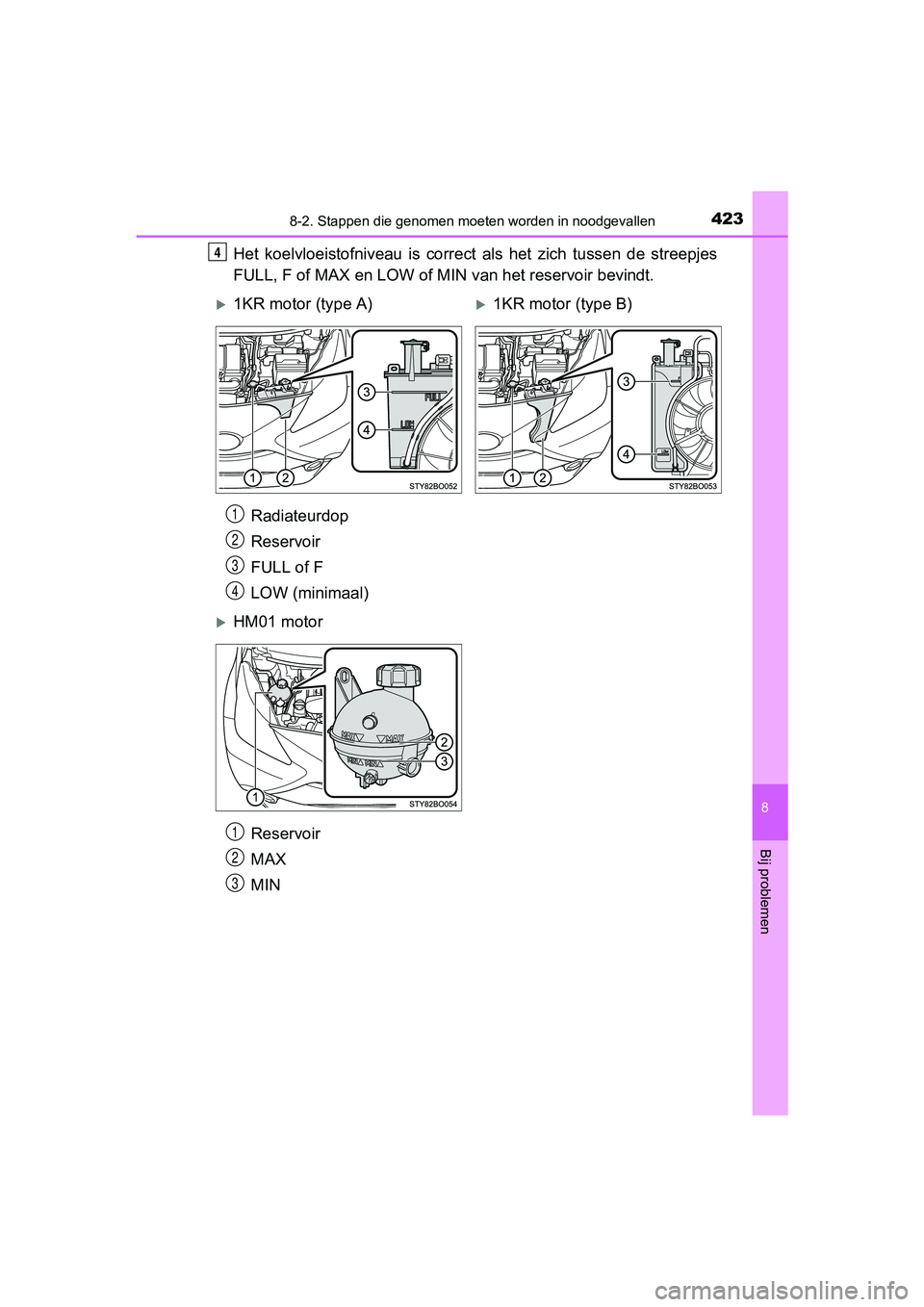

Het koelvloeistofniveau is corre ct als het zich tussen de streepjes
FULL, F of MAX en LOW of MIN van het reservoir bevindt.
Radiateurdop
Reservoir
FULL of F
LOW (minimaal)
Reservoir
MAX
MIN4
1KR motor (type A)1KR motor (type B)
1
2
3
4
HM01 motor
1
2
3
AYGO_OM_OM99L81E.book Page 423 Wednesday, September 28, 2016 4:22 PM

4248-2. Stappen die genomen moeten worden in noodgevallen
AYGO_EE_OM99L81E

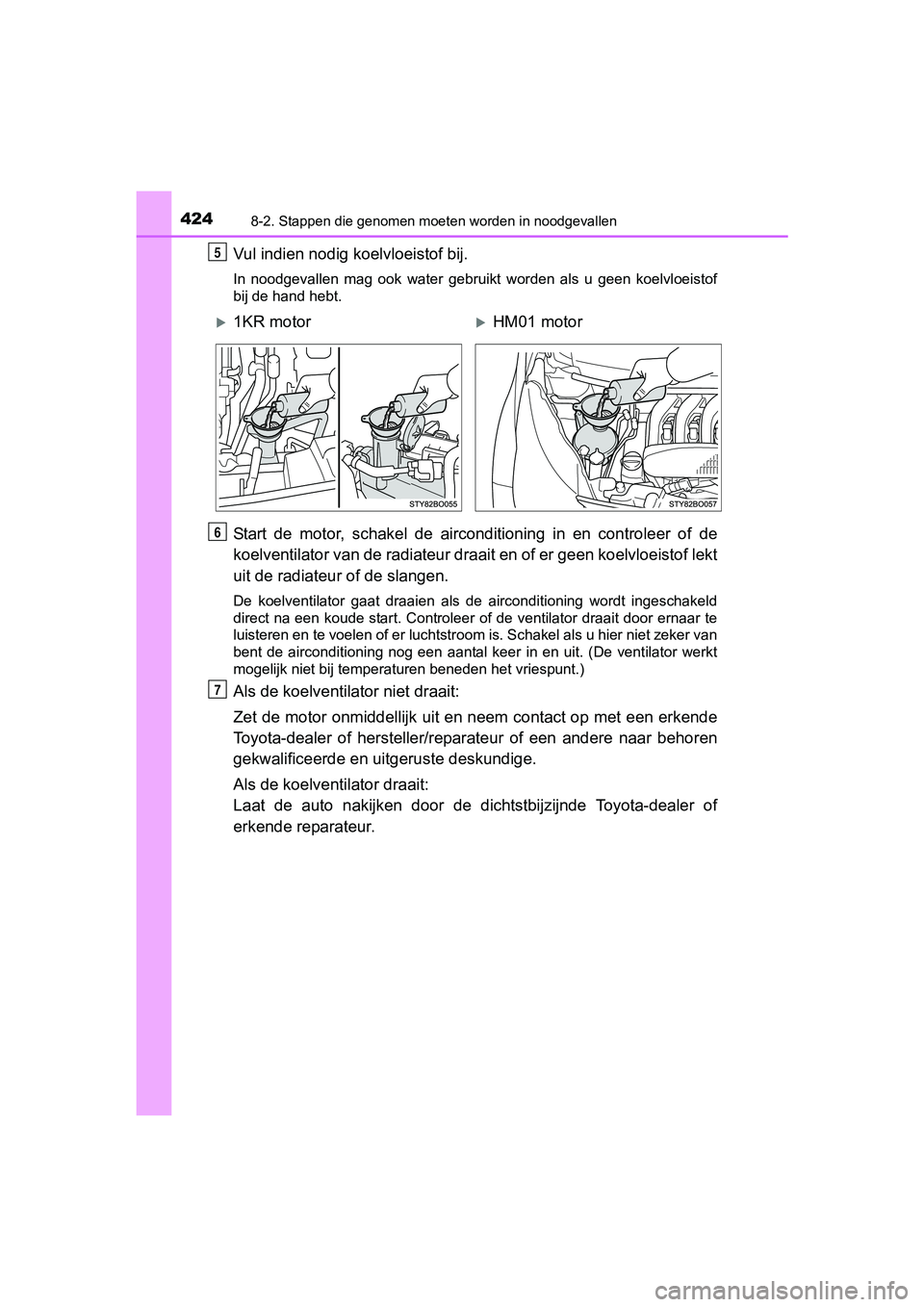

Vul indien nodig koelvloeistof bij.
In noodgevallen mag ook water gebruikt worden als u geen koelvl oeistof
bij de hand hebt.
Start de motor, schakel de airconditioning in en controleer of de
koelventilator van de radiateur d raait en of er geen koelvloeistof lekt
uit de radiateur of de slangen.
De koelventilator gaat draaien als de airconditioning wordt ingeschakeld
direct na een koude start. Controleer of de ventilator draait door ernaar te
luisteren en te voelen of er luchtstroom is. Schakel als u hier niet zeker van
bent de airconditioning nog een aantal keer in en uit. (De vent ilator werkt
mogelijk niet bij temperaturen beneden het vriespunt.)
Als de koelventilator niet draait:
Zet de motor onmiddellijk uit en neem contact op met een erkend e
Toyota-dealer of hersteller/reparateur of een andere naar behor en
gekwalificeerde en ui tgeruste deskundige.
Als de koelventilator draait:
Laat de auto nakijken door de dichtstbijzijnde Toyota-dealer of
erkende reparateur.
5
1KR motorHM01 motor
6
7
AYGO_OM_OM99L81E.book Page 424 Wednesday, September 28, 2016 4:22 PM

4258-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
AYGO_EE_OM99L81E

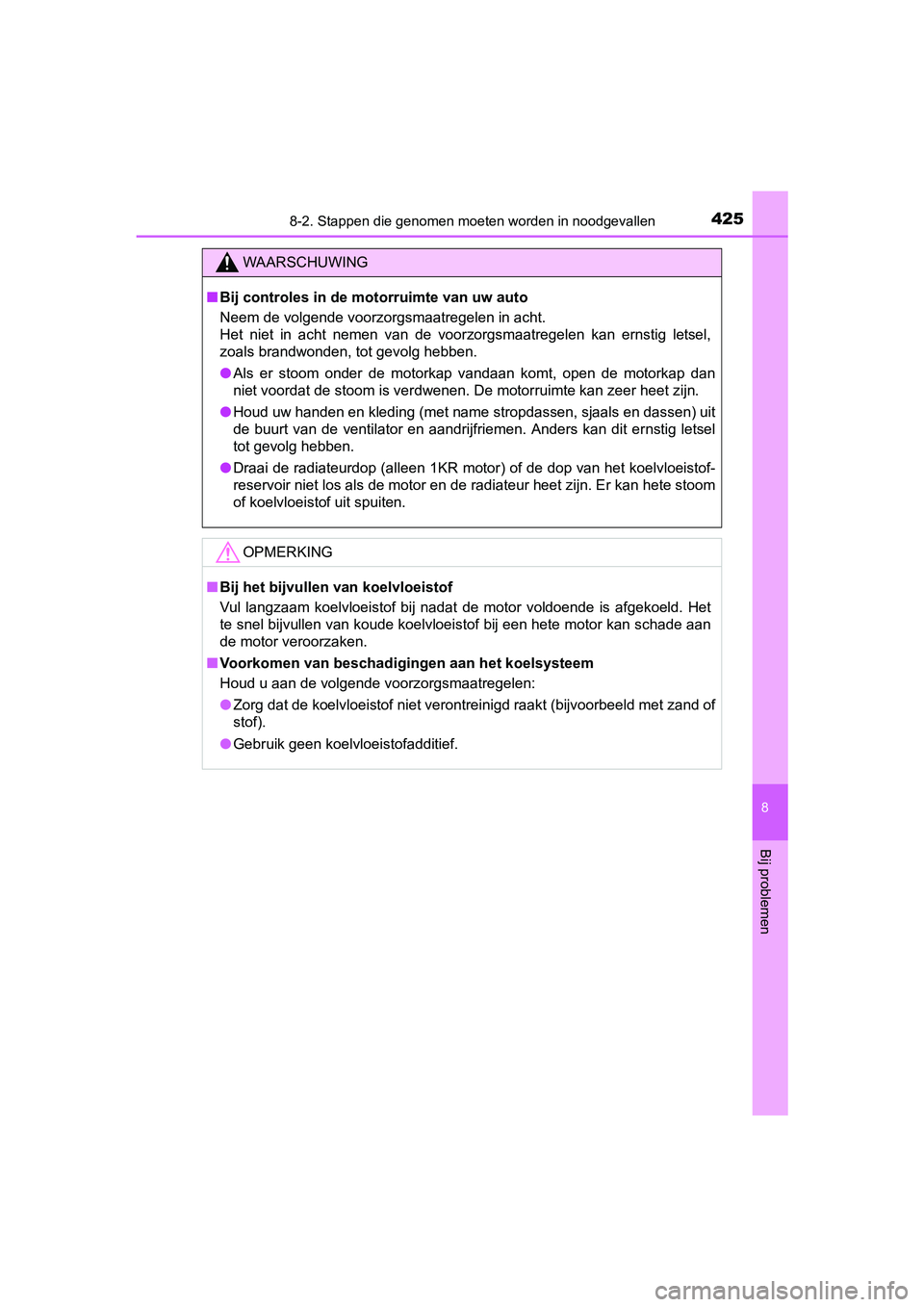

WAARSCHUWING
■Bij controles in de mo torruimte van uw auto
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel,
zoals brandwonden, tot gevolg hebben.
● Als er stoom onder de motorkap vandaan komt, open de motorkap d an
niet voordat de stoom is verdwenen. De motorruimte kan zeer hee t zijn.
● Houd uw handen en kleding (met name stropdassen, sjaals en dass en) uit
de buurt van de ventilator en aandrijfriemen. Anders kan dit ernstig letsel
tot gevolg hebben.
● Draai de radiateurdop (alleen 1KR motor) of de dop van het koel vloeistof-
reservoir niet los als de motor en de radiateur heet zijn. Er k an hete stoom
of koelvloeistof uit spuiten.
OPMERKING
■ Bij het bijvullen van koelvloeistof
Vul langzaam koelvloeistof bij nadat de motor voldoende is afge koeld. Het
te snel bijvullen van koude koelvloeistof bij een hete motor ka n schade aan
de motor veroorzaken.
■ Voorkomen van beschadigin gen aan het koelsysteem
Houd u aan de volgende voorzorgsmaatregelen:
● Zorg dat de koelvloeistof niet verontreinigd raakt (bijvoorbeeld met zand of
stof).
● Gebruik geen koelvloeistofadditief.
AYGO_OM_OM99L81E.book Page 425 Wednesday, September 28, 2016 4:22 PM

4268-2. Stappen die genomen moeten worden in noodgevallen
AYGO_EE_OM99L81E

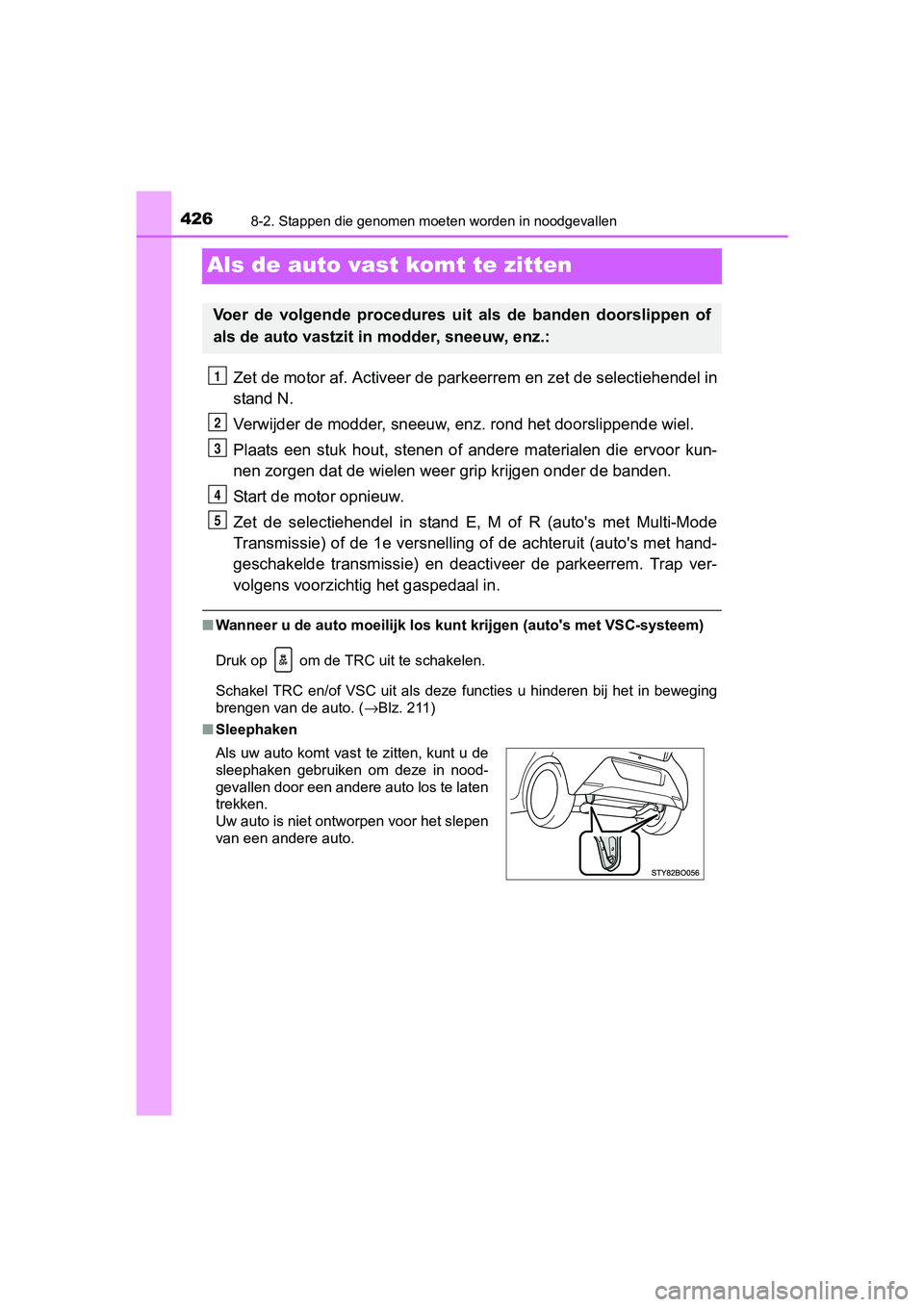

Als de auto vast komt te zitten
Zet de motor af. Activeer de parkeerrem en zet de selectiehende l in
stand N.
Verwijder de modder, sneeuw, en z. rond het doorslippende wiel.
Plaats een stuk hout, stenen of andere materialen die ervoor ku n-
nen zorgen dat de wielen weer grip krijgen onder de banden.
Start de motor opnieuw.
Zet de selectiehendel in stand E, M of R (auto's met Multi-Mode
Transmissie) of de 1e versnelling of de achteruit (auto's met h and-
geschakelde transmissie) en deact iveer de parkeerrem. Trap ver-
volgens voorzichtig het gaspedaal in.
■ Wanneer u de auto moeilijk los k unt krijgen (auto's met VSC-systeem)
Druk op om de TRC uit te schakelen.
Schakel TRC en/of VSC uit als deze functies u hinderen bij het in beweging
brengen van de auto. ( →Blz. 211)
■ Sleephaken
Voer de volgende procedures uit als de banden doorslippen of
als de auto vastzit in modder, sneeuw, enz.:
Als uw auto komt vast te zitten, kunt u de
sleephaken gebruiken om deze in nood-
gevallen door een andere auto los te laten
trekken.
Uw auto is niet ontworpen voor het slepen
van een andere auto.
1
2
3
4
5
AYGO_OM_OM99L81E.book Page 426 Wednesday, September 28, 2016 4:22 PM

4278-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
AYGO_EE_OM99L81E

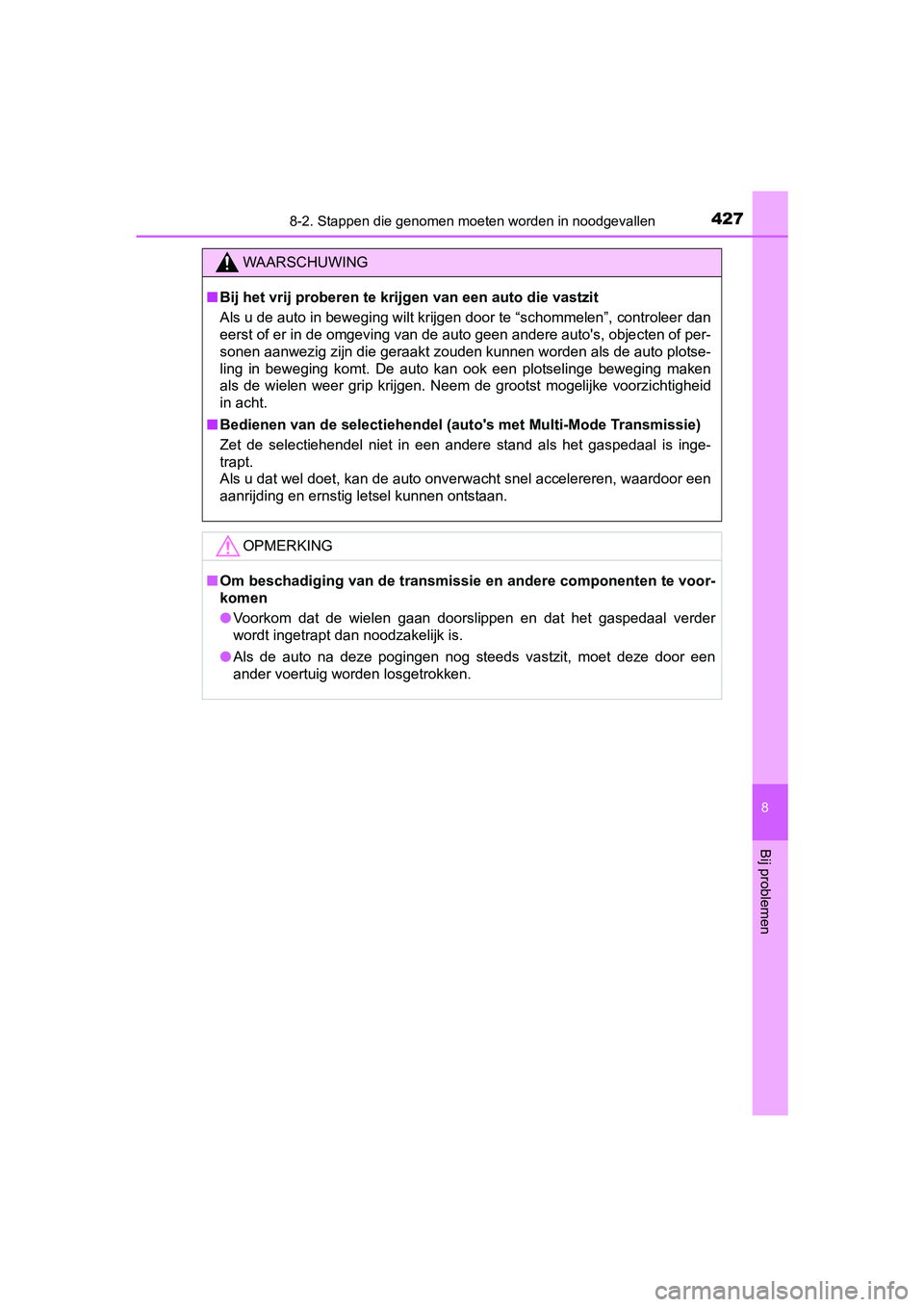

WAARSCHUWING
■Bij het vrij proberen te krijgen van een auto die vastzit
Als u de auto in beweging wilt krijgen door te “schommelen”, co ntroleer dan
eerst of er in de omgeving van de auto geen andere auto's, obje cten of per-
sonen aanwezig zijn die geraakt zouden kunnen worden als de aut o plotse-
ling in beweging komt. De auto kan ook een plotselinge beweging maken
als de wielen weer grip krijgen. Neem de grootst mogelijke voor zichtigheid
in acht.
■ Bedienen van de selectiehendel ( auto's met Multi-Mode Transmiss ie)
Zet de selectiehendel niet in een andere stand als het gaspedaa l is inge-
trapt.
Als u dat wel doet, kan de auto onverwacht snel accelereren, waardoor een
aanrijding en ernstig letsel kunnen ontstaan.
OPMERKING
■ Om beschadiging van de transmissi e en andere componenten te voor-
komen
● Voorkom dat de wielen gaan doorslippen en dat het gaspedaal ver der
wordt ingetrapt dan noodzakelijk is.
● Als de auto na deze pogingen nog steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
AYGO_OM_OM99L81E.book Page 427 Wednesday, September 28, 2016 4:22 PM

4288-2. Stappen die genomen moeten worden in noodgevallen
AYGO_EE_OM99L81E
AYGO_OM_OM99L81E.book Page 428 Wednesday, September 28, 2016 4:22 PM

429
9Specificaties
AYGO_EE_OM99L81E9-1. Specificaties
Onderhoudsgegevens
(brandstof, oliepeil, enz.)
.. 430
Informatie over brandstof ... 443
9-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijk- heden voor persoonlijke
voorkeursinstellingen ....... 445
9-3. Te initialiseren onderdelen
Te initialiseren onderdelen....................... 446
AYGO_OM_OM99L81E.book Page 429 Wednesday, September 28, 2016 4:22 PM

4309-1. Specificaties
AYGO_EE_OM99L81E

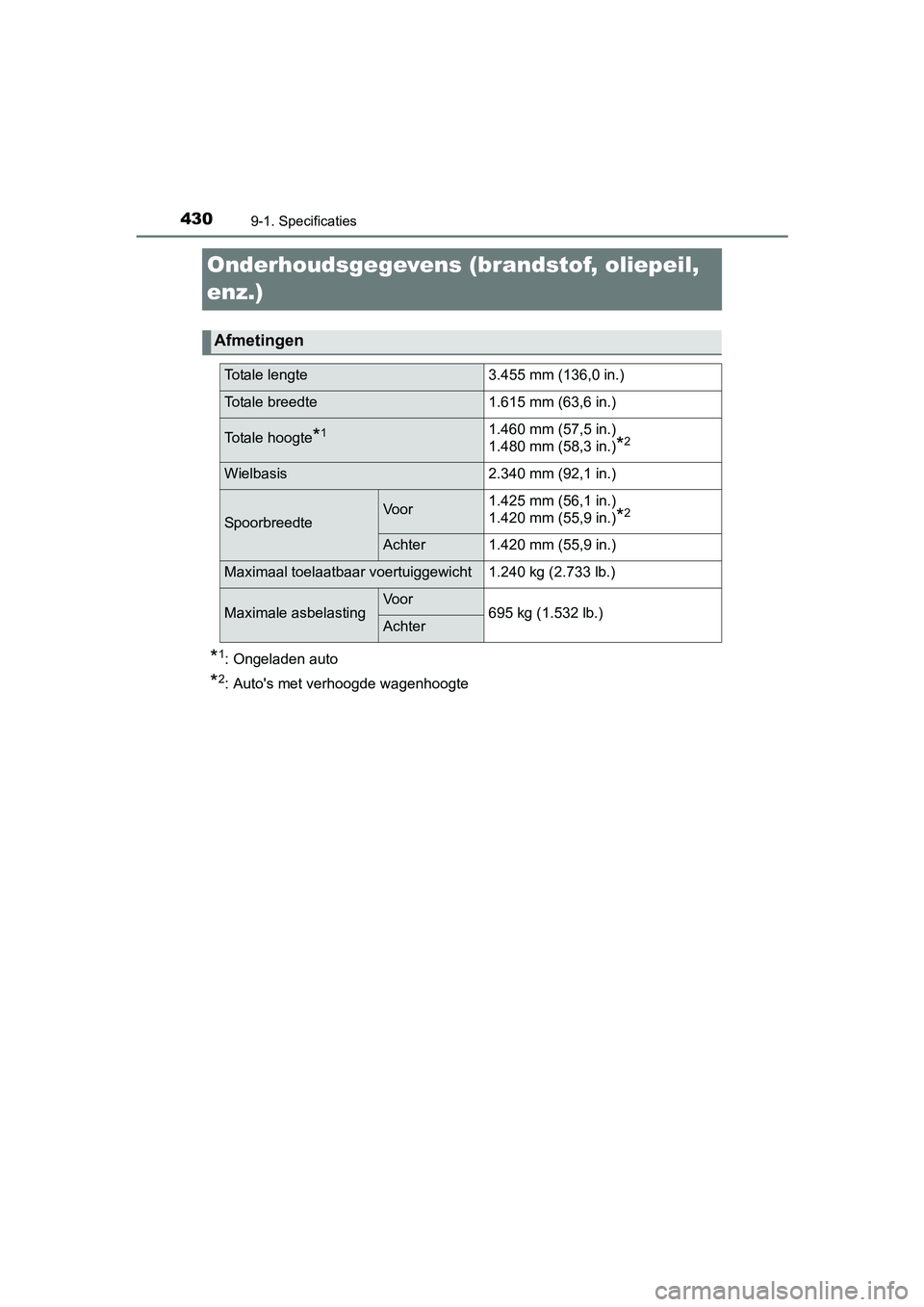

Onderhoudsgegevens (brandstof, oliepeil,
enz.)
*1: Ongeladen auto
*2: Auto's met verhoogde wagenhoogte
Afmetingen
Totale lengte3.455 mm (136,0 in.)
Totale breedte1.615 mm (63,6 in.)
Totale hoogte*11.460 mm (57,5 in.)
1.480 mm (58,3 in.)
*2
Wielbasis2.340 mm (92,1 in.)
SpoorbreedteVoor1.425 mm (56,1 in.)
1.420 mm (55,9 in.)
*2
Achter1.420 mm (55,9 in.)
Maximaal toelaatbaar voertuiggewicht1.240 kg (2.733 lb.)
Maximale asbelastingVoor695 kg (1.532 lb.)Achter
