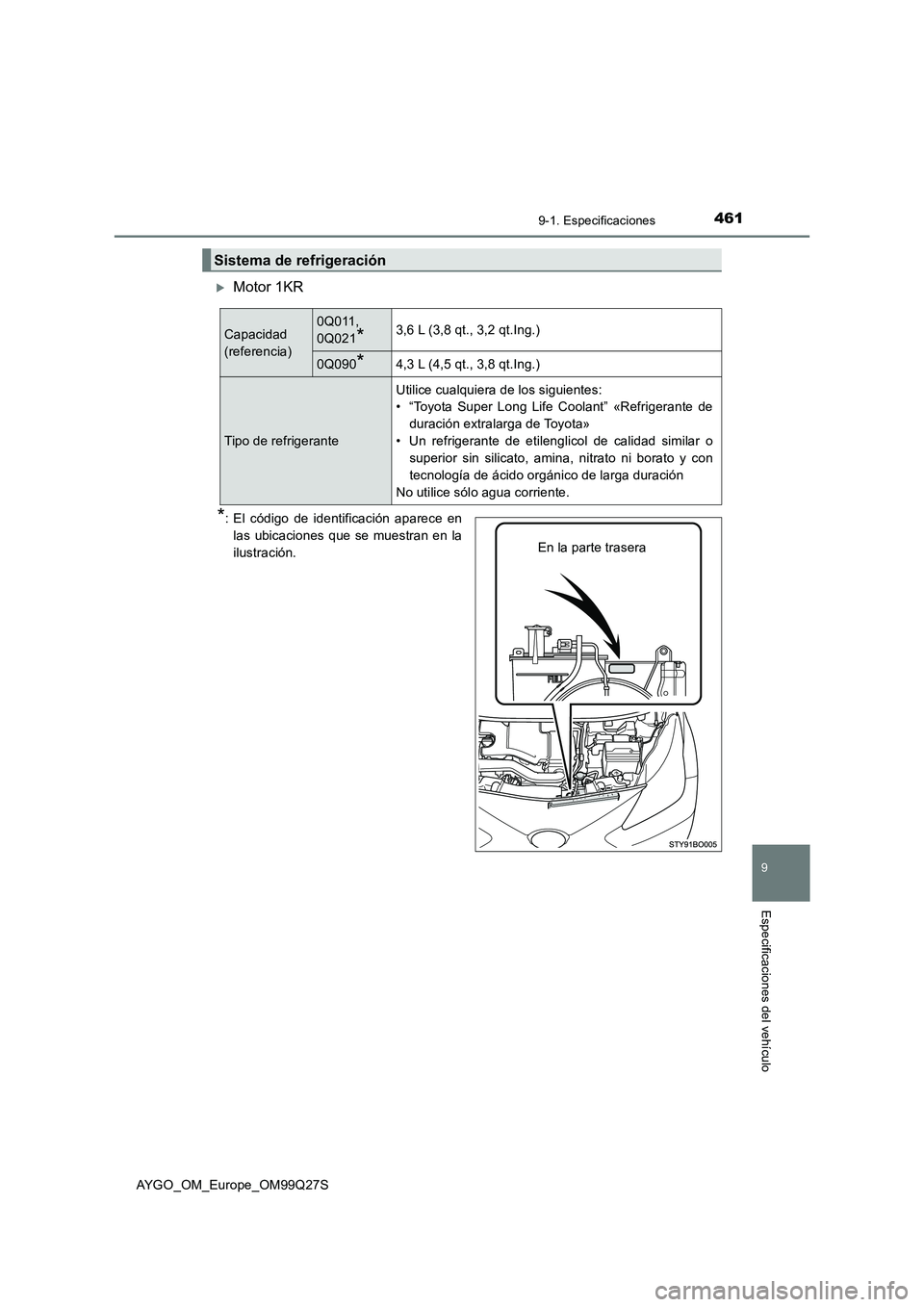

4619-1. Especificaciones
9
Especificaciones del vehículo
AYGO_OM_Europe_OM99Q27S
Motor 1KR
*: El código de identificación aparece en
las ubicaciones que se muestran en la
ilustración.
Sistema de refrigeración
Capacidad
(referencia)0Q011,
0Q021
*3,6 L (3,8 qt., 3,2 qt.Ing.)
0Q090*4,3 L (4,5 qt., 3,8 qt.Ing.)
Tipo de refrigerante
Utilice cualquiera de los siguientes:
• “Toyota Super Long Life Coolant” «Refrigerante de
duración extralarga de Toyota»
• Un refrigerante de etilenglicol de calidad similar o
superior sin silicato, amina, nitrato ni borato y con
tecnología de ácido orgánico de larga duración
No utilice sólo agua corriente.
En la parte trasera

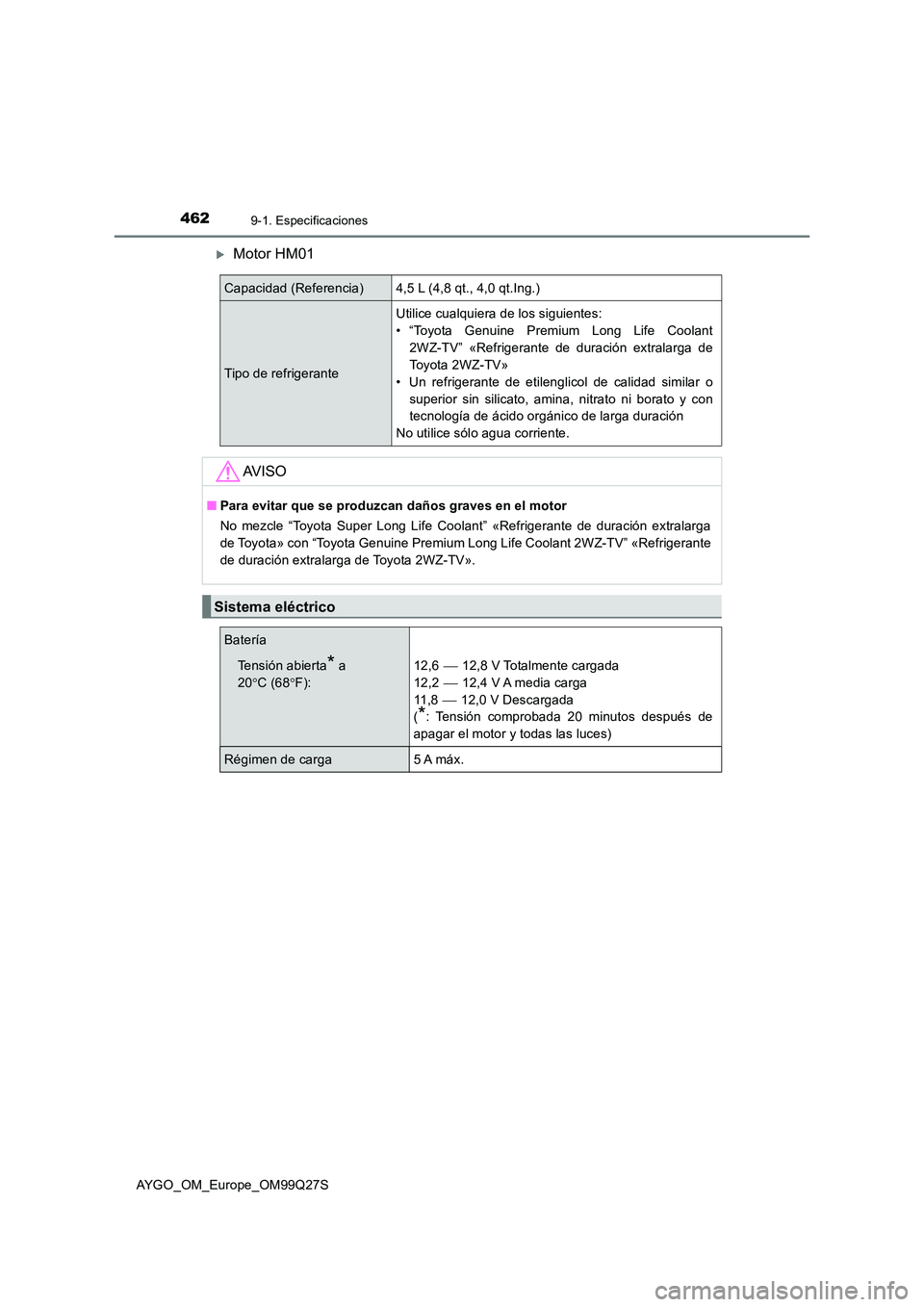

4629-1. Especificaciones
AYGO_OM_Europe_OM99Q27S
Motor HM01
Capacidad (Referencia)4,5 L (4,8 qt., 4,0 qt.Ing.)
Tipo de refrigerante
Utilice cualquiera de los siguientes:
• “Toyota Genuine Premium Long Life Coolant
2WZ-TV” «Refrigerante de duración extralarga de
Toyota 2WZ-TV»
• Un refrigerante de etilenglicol de calidad similar o
superior sin silicato, amina, nitrato ni borato y con
tecnología de ácido orgánico de larga duración
No utilice sólo agua corriente.
AV I S O
■ Para evitar que se produzcan daños graves en el motor
No mezcle “Toyota Super Long Life Coolant” «Refrigerante de duración extralarga
de Toyota» con “Toyota Genuine Premium Long Life Coolant 2WZ-TV” «Refrigerante
de duración extralarga de Toyota 2WZ-TV».
Sistema eléctrico
Batería
Tensión abierta* a
20 C (68F):
12,6  12,8 V Totalmente cargada
12,2  12,4 V A media carga
11 , 8  12,0 V Descargada
(*: Tensión comprobada 20 minutos después de
apagar el motor y todas las luces)
Régimen de carga5 A máx.

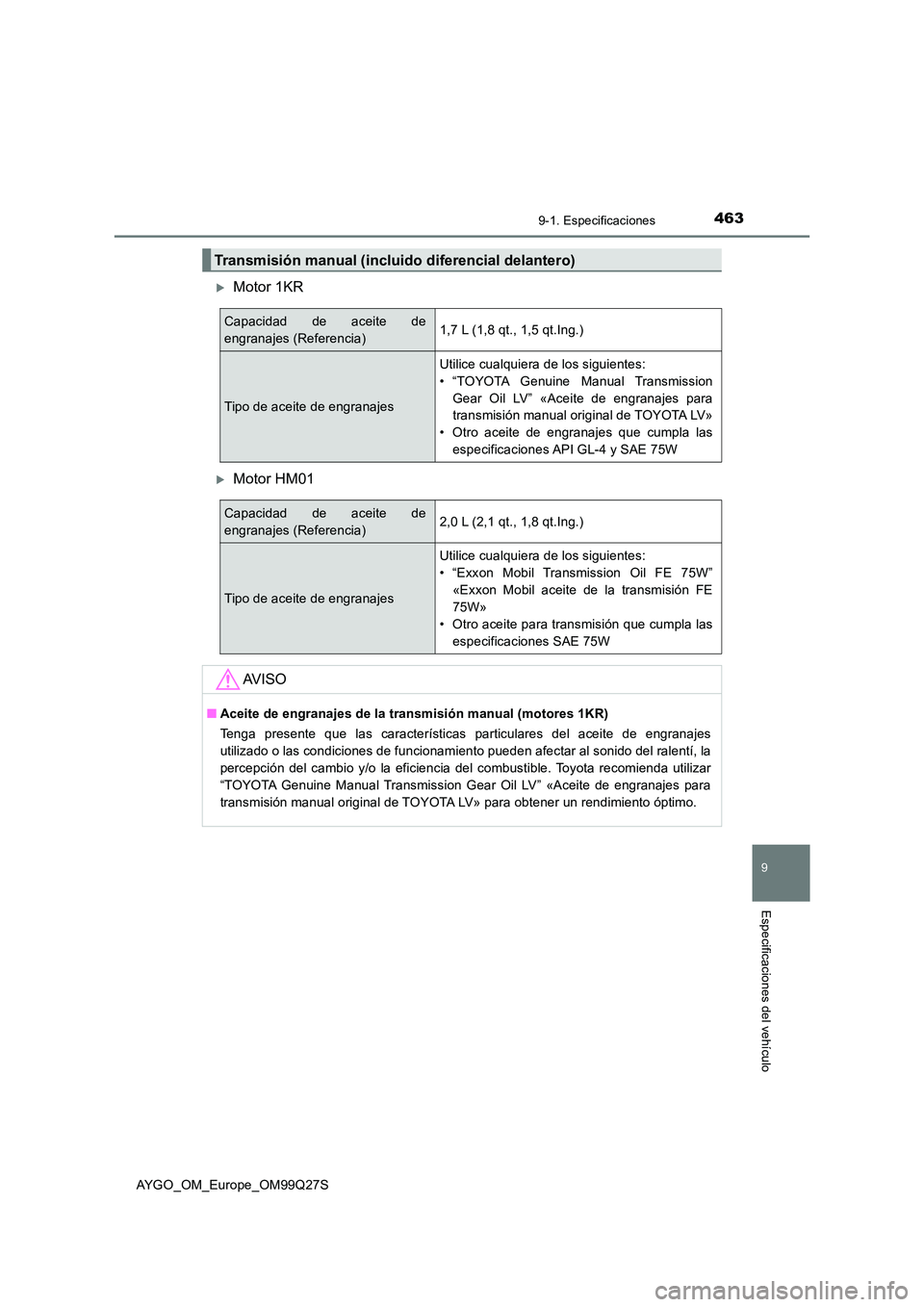

4639-1. Especificaciones
9
Especificaciones del vehículo
AYGO_OM_Europe_OM99Q27S
Motor 1KR
Motor HM01
Transmisión manual (incluido diferencial delantero)
Capacidad de aceite de
engranajes (Referencia)1,7 L (1,8 qt., 1,5 qt.Ing.)
Tipo de aceite de engranajes
Utilice cualquiera de los siguientes:
• “TOYOTA Genuine Manual Transmission
Gear Oil LV” «Aceite de engranajes para
transmisión manual original de TOYOTA LV»
• Otro aceite de engranajes que cumpla las
especificaciones API GL-4 y SAE 75W
Capacidad de aceite de
engranajes (Referencia)2,0 L (2,1 qt., 1,8 qt.Ing.)
Tipo de aceite de engranajes
Utilice cualquiera de los siguientes:
• “Exxon Mobil Transmission Oil FE 75W”
«Exxon Mobil aceite de la transmisión FE
75W»
• Otro aceite para transmisión que cumpla las
especificaciones SAE 75W
AV I S O
■ Aceite de engranajes de la transmisión manual (motores 1KR)
Tenga presente que las características particulares del aceite de engranajes
utilizado o las condiciones de funcionamiento pueden afectar al sonido del ralentí, la
percepción del cambio y/o la eficiencia del combustible. Toyota recomienda utilizar
“TOYOTA Genuine Manual Transmission Gear Oil LV” «Aceite de engranajes para
transmisión manual original de TOYOTA LV» para obtener un rendimiento óptimo.

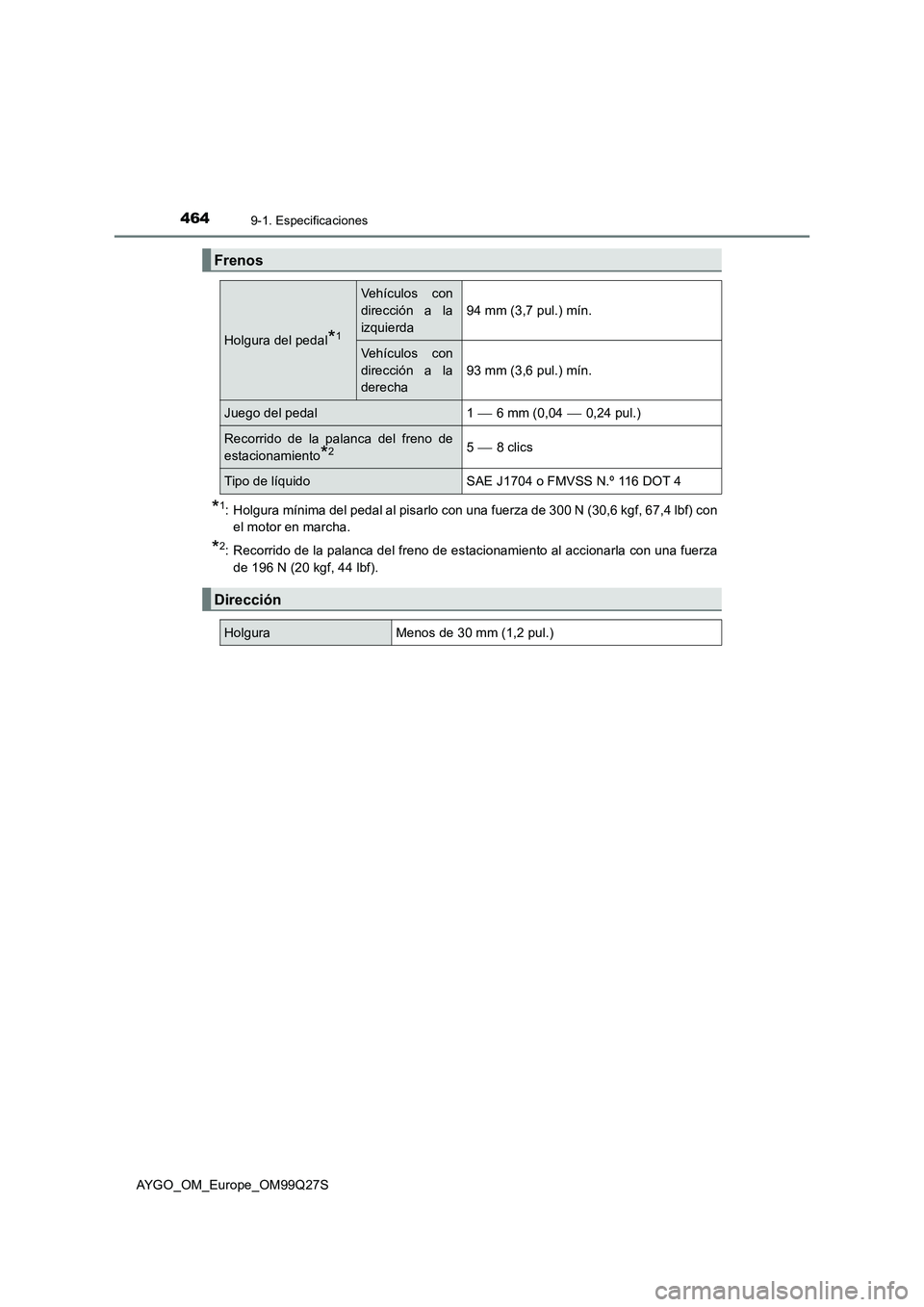

4649-1. Especificaciones
AYGO_OM_Europe_OM99Q27S
*1: Holgura mínima del pedal al pisarlo con una fuerza de 300 N (30,6 kgf, 67,4 lbf) con
el motor en marcha.
*2: Recorrido de la palanca del freno de estacionamiento al accionarla con una fuerza
de 196 N (20 kgf, 44 lbf).
Frenos
Holgura del pedal*1
Vehículos con
dirección a la
izquierda
94 mm (3,7 pul.) mín.
Vehículos con
dirección a la
derecha
93 mm (3,6 pul.) mín.
Juego del pedal1  6 mm (0,04  0,24 pul.)
Recorrido de la palanca del freno de
estacionamiento
*25  8 clics
Tipo de líquidoSAE J1704 o FMVSS N.º 116 DOT 4
Dirección
HolguraMenos de 30 mm (1,2 pul.)

4659-1. Especificaciones
9
Especificaciones del vehículo
AYGO_OM_Europe_OM99Q27S

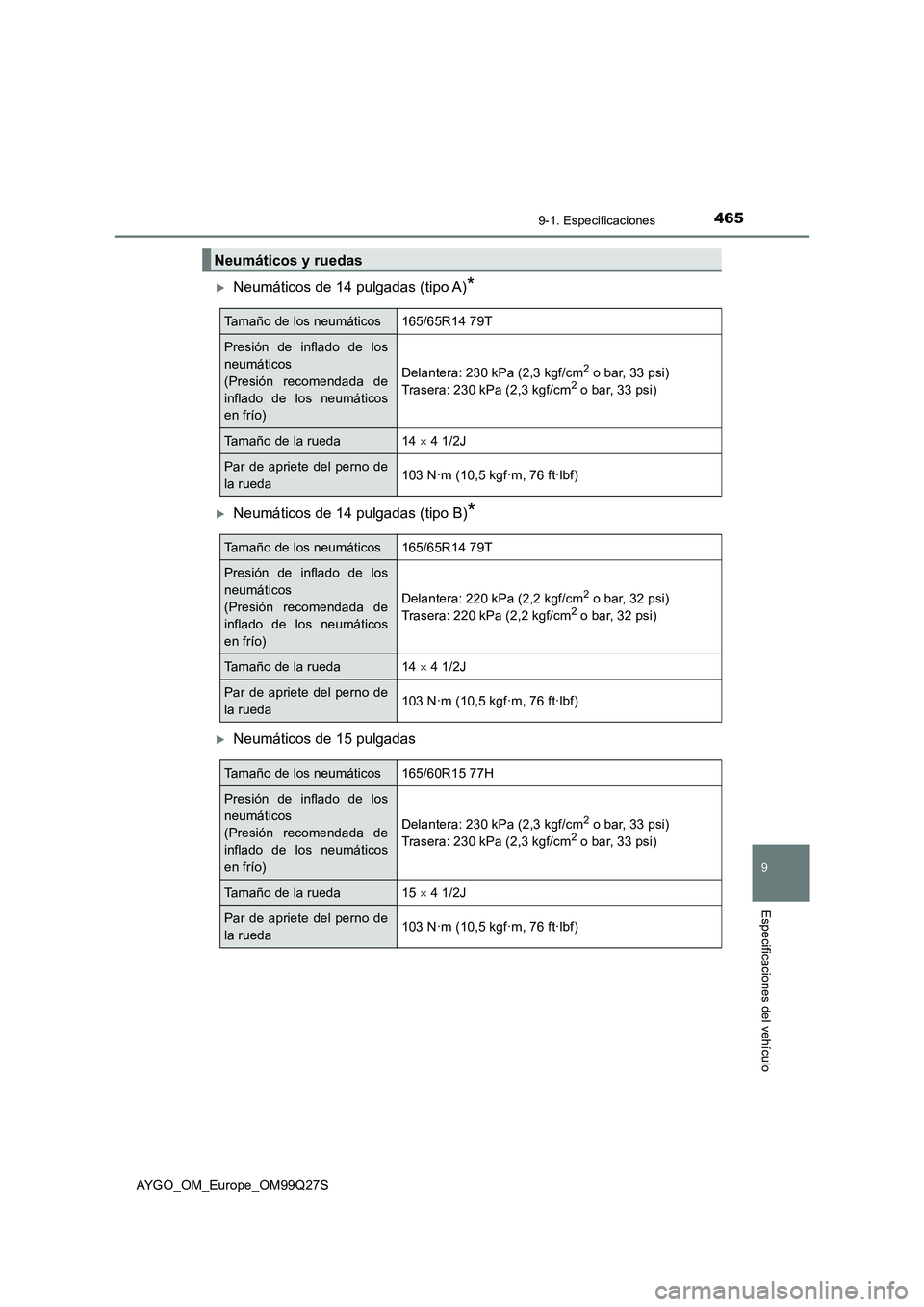

Neumáticos de 14 pulgadas (tipo A)*
Neumáticos de 14 pulgadas (tipo B)*
Neumáticos de 15 pulgadas
Neumáticos y ruedas
Tamaño de los neumáticos165/65R14 79T
Presión de inflado de los
neumáticos
(Presión recomendada de
inflado de los neumáticos
en frío)
Delantera: 230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Trasera: 230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Tamaño de la rueda14  4 1/2J
Par de apriete del perno de
la rueda103 N·m (10,5 kgf·m, 76 ft·lbf)
Tamaño de los neumáticos165/65R14 79T
Presión de inflado de los
neumáticos
(Presión recomendada de
inflado de los neumáticos
en frío)
Delantera: 220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Trasera: 220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Tamaño de la rueda14  4 1/2J
Par de apriete del perno de
la rueda103 N·m (10,5 kgf·m, 76 ft·lbf)
Tamaño de los neumáticos165/60R15 77H
Presión de inflado de los
neumáticos
(Presión recomendada de
inflado de los neumáticos
en frío)
Delantera: 230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Trasera: 230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Tamaño de la rueda15  4 1/2J
Par de apriete del perno de
la rueda103 N·m (10,5 kgf·m, 76 ft·lbf)

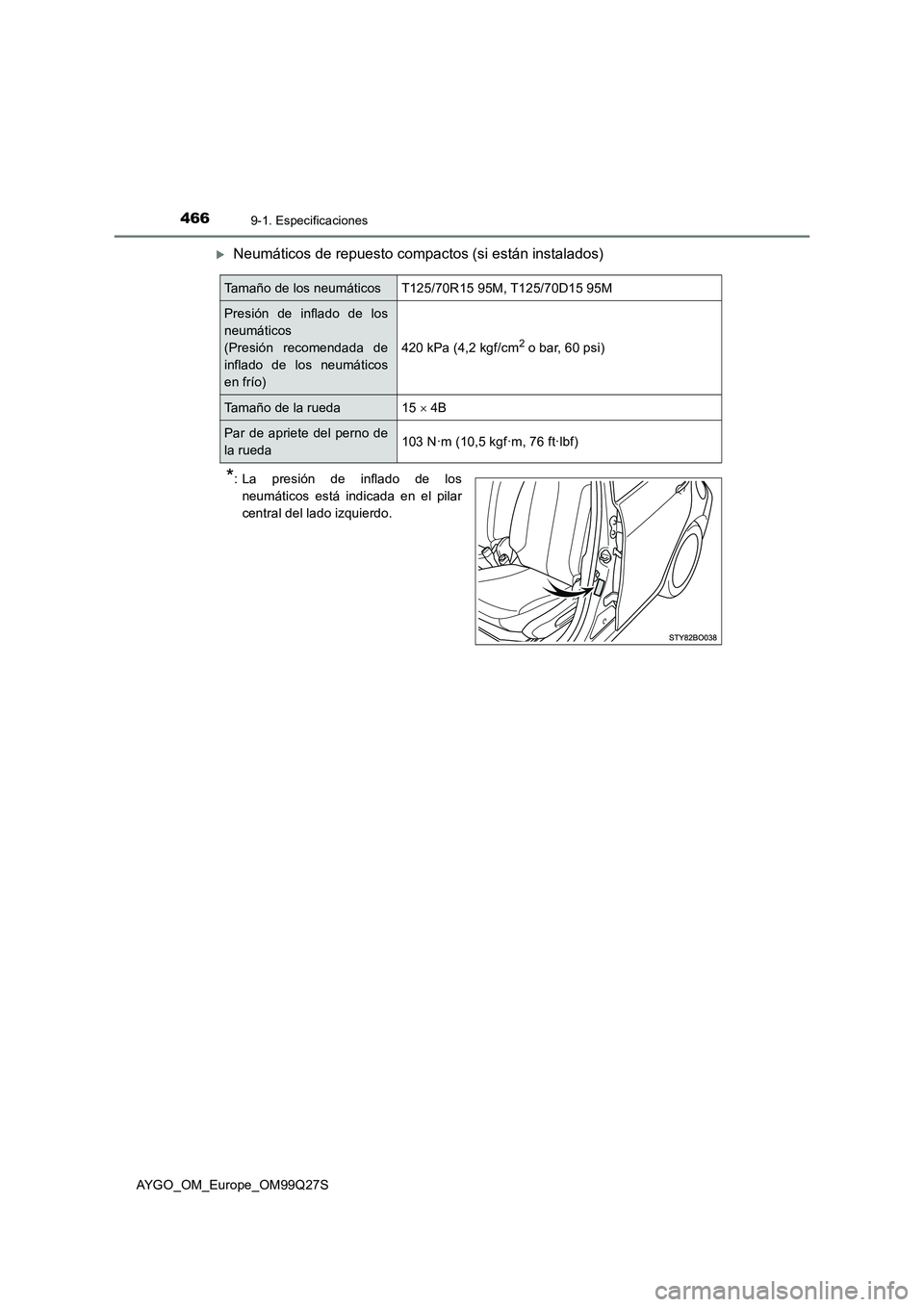

4669-1. Especificaciones
AYGO_OM_Europe_OM99Q27S
Neumáticos de repuesto compactos (si están instalados)
*: La presión de inflado de los
neumáticos está indicada en el pilar
central del lado izquierdo.
Tamaño de los neumáticosT125/70R15 95M, T125/70D15 95M
Presión de inflado de los
neumáticos
(Presión recomendada de
inflado de los neumáticos
en frío)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Tamaño de la rueda15  4B
Par de apriete del perno de
la rueda103 N·m (10,5 kgf·m, 76 ft·lbf)

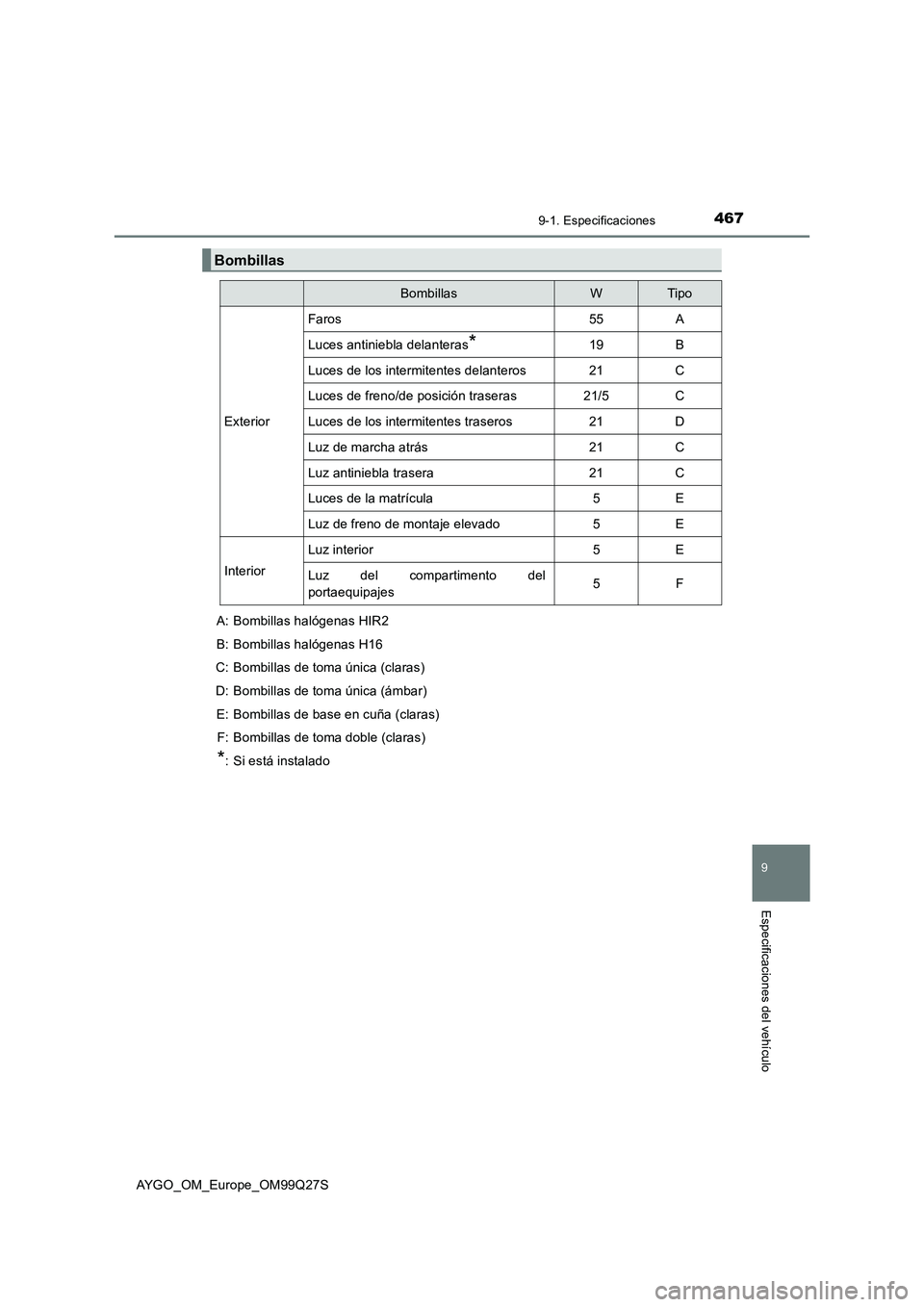

4679-1. Especificaciones
9
Especificaciones del vehículo
AYGO_OM_Europe_OM99Q27S
Bombillas
BombillasWTipo
Exterior
Faros55A
Luces antiniebla delanteras*19B
Luces de los intermitentes delanteros21C
Luces de freno/de posición traseras21/5C
Luces de los intermitentes traseros21D
Luz de marcha atrás21C
Luz antiniebla trasera21C
Luces de la matrícula5E
Luz de freno de montaje elevado5E
Interior
Luz interior5E
Luz del compartimento del
portaequipajes5F
A: Bombillas halógenas HIR2
B: Bombillas halógenas H16
C: Bombillas de toma única (claras)
D: Bombillas de toma única (ámbar)
E: Bombillas de base en cuña (claras)
F: Bombillas de toma doble (claras)
*: Si está instalado

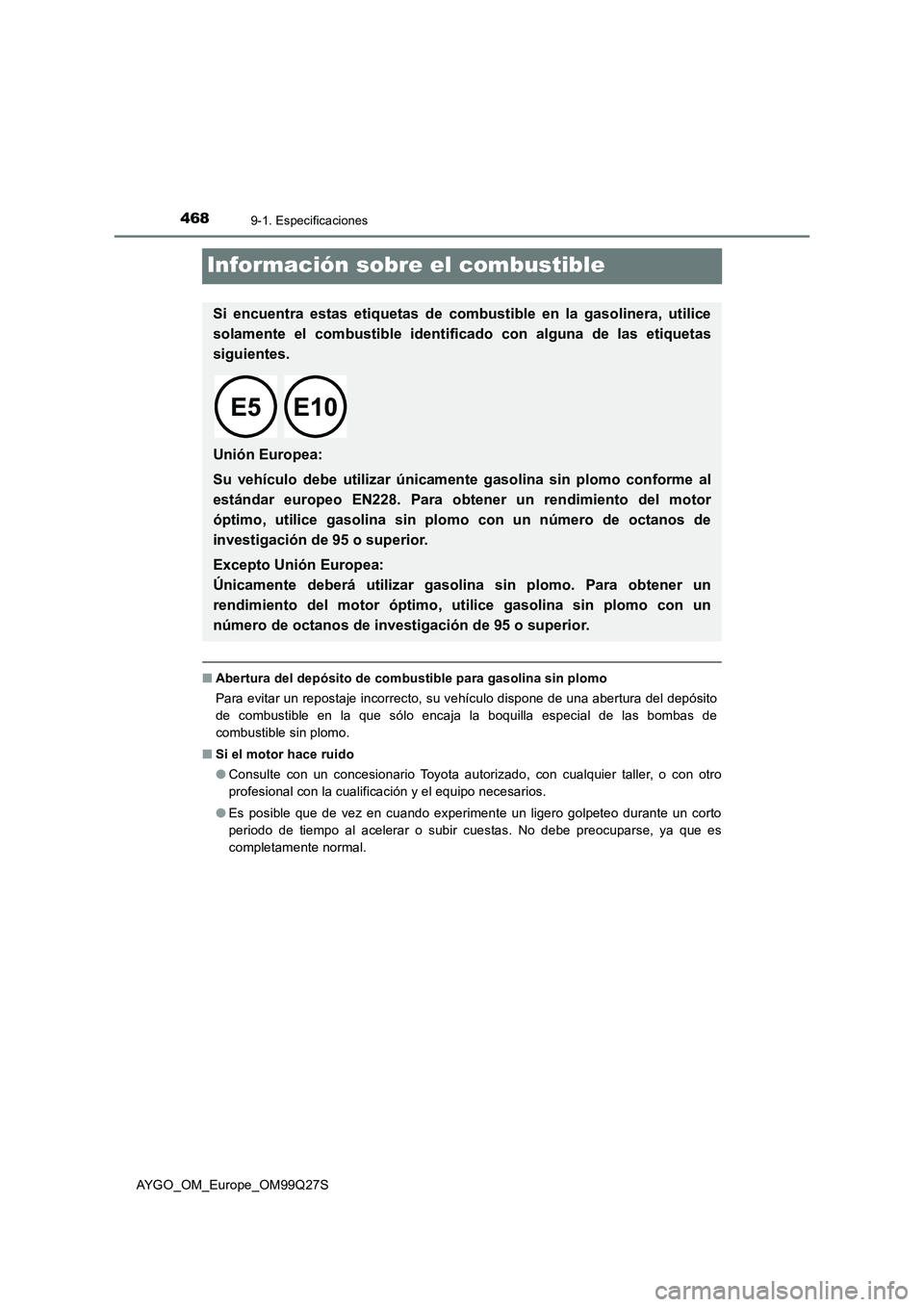

4689-1. Especificaciones
AYGO_OM_Europe_OM99Q27S
Información sobre el combustible
■Abertura del depósito de combustible para gasolina sin plomo
Para evitar un repostaje incorrecto, su vehículo dispone de una abertura del depósito
de combustible en la que sólo encaja la boquilla especial de las bombas de
combustible sin plomo.
■Si el motor hace ruido
●Consulte con un concesionario Toyota autorizado, con cualquier taller, o con otro
profesional con la cualificación y el equipo necesarios.
●Es posible que de vez en cuando experimente un ligero golpeteo durante un corto
periodo de tiempo al acelerar o subir cuestas. No debe preocuparse, ya que es
completamente normal.
Si encuentra estas etiquetas de combustible en la gasolinera, utilice
solamente el combustible identificado con alguna de las etiquetas
siguientes.

Unión Europea:
Su vehículo debe utilizar únicamente gasolina sin plomo conforme al
estándar europeo EN228. Para obtener un rendimiento del motor
óptimo, utilice gasolina sin plomo con un número de octanos de
investigación de 95 o superior.
Excepto Unión Europea:
Únicamente deberá utilizar gasolina sin plomo. Para obtener un
rendimiento del motor óptimo, utilice gasolina sin plomo con un
número de octanos de investigación de 95 o superior.

4699-1. Especificaciones
9
Especificaciones del vehículo
AYGO_OM_Europe_OM99Q27S

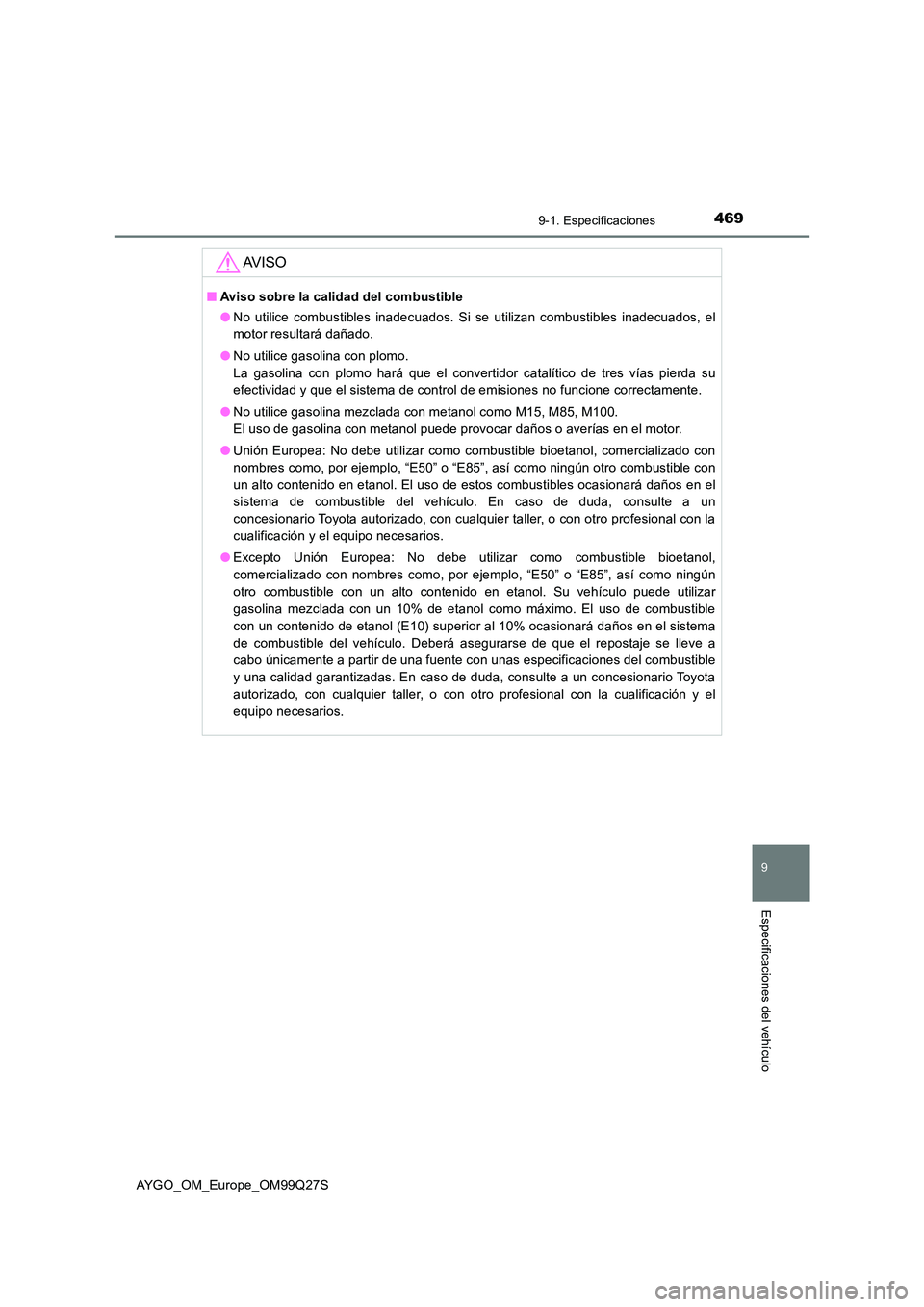

AV I S O
■Aviso sobre la calidad del combustible
● No utilice combustibles inadecuados. Si se utilizan combustibles inadecuados, el
motor resultará dañado.
● No utilice gasolina con plomo.
La gasolina con plomo hará que el convertidor catalítico de tres vías pierda su
efectividad y que el sistema de control de emisiones no funcione correctamente.
● No utilice gasolina mezclada con metanol como M15, M85, M100.
El uso de gasolina con metanol puede provocar daños o averías en el motor.
● Unión Europea: No debe utilizar como combustible bioetanol, comercializado con
nombres como, por ejemplo, “E50” o “E85”, así como ningún otro combustible con
un alto contenido en etanol. El uso de estos combustibles ocasionará daños en el
sistema de combustible del vehículo. En caso de duda, consulte a un
concesionario Toyota autorizado, con cualquier taller, o con otro profesional con la
cualificación y el equipo necesarios.
● Excepto Unión Europea: No debe utilizar como combustible bioetanol,
comercializado con nombres como, por ejemplo, “E50” o “E85”, así como ningún
otro combustible con un alto contenido en etanol. Su vehículo puede utilizar
gasolina mezclada con un 10% de etanol como máximo. El uso de combustible
con un contenido de etanol (E10) superior al 10% ocasionará daños en el sistema
de combustible del vehículo. Deberá asegurarse de que el repostaje se lleve a
cabo únicamente a partir de una fuente con unas especificaciones del combustible
y una calidad garantizadas. En caso de duda, consulte a un concesionario Toyota
autorizado, con cualquier taller, o con otro profesional con la cualificación y el
equipo necesarios.

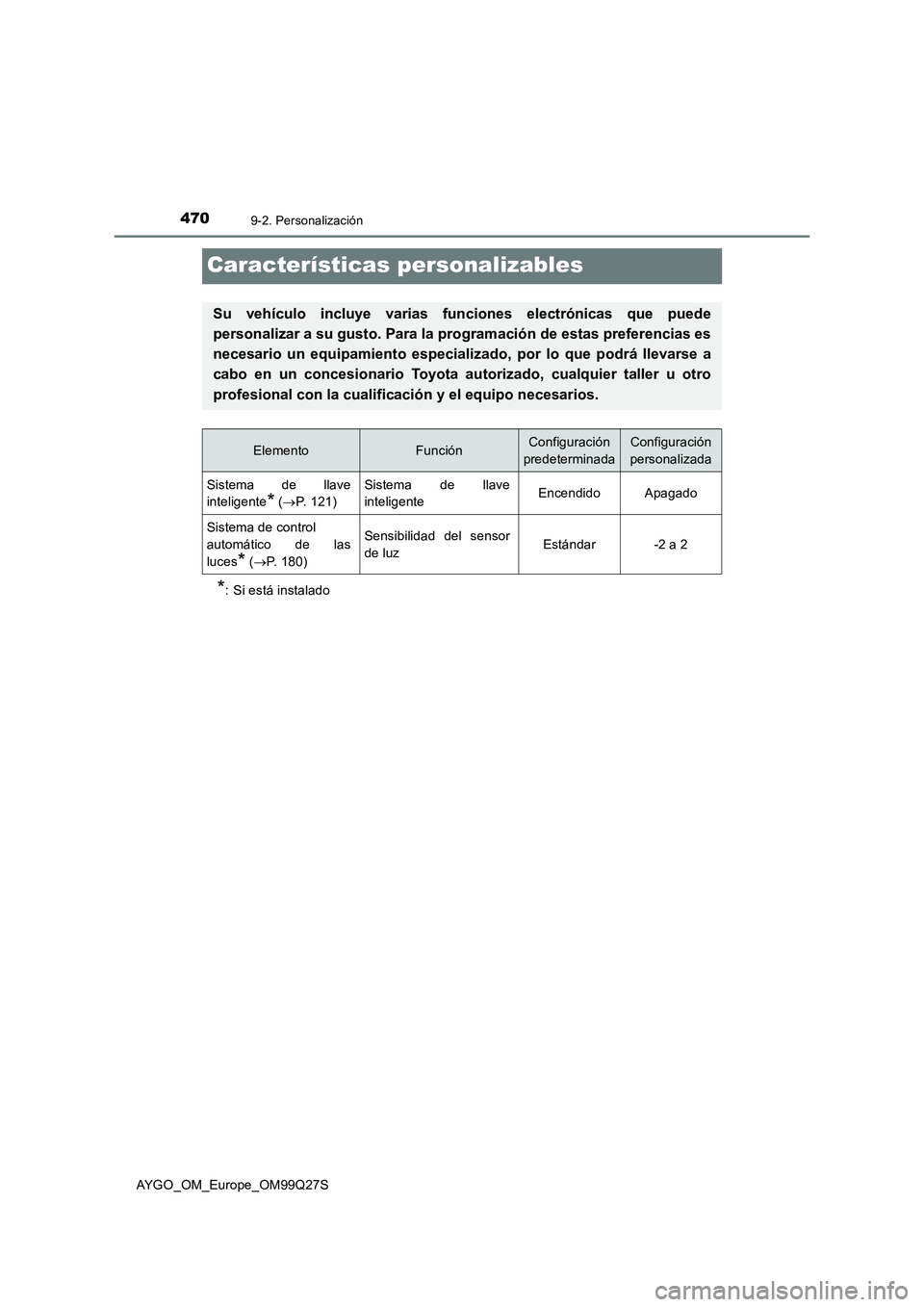

4709-2. Personalización
AYGO_OM_Europe_OM99Q27S
Características personalizables
*: Si está instalado
Su vehículo incluye varias funciones electrónicas que puede
personalizar a su gusto. Para la programación de estas preferencias es
necesario un equipamiento especializado, por lo que podrá llevarse a
cabo en un concesionario Toyota autorizado, cualquier taller u otro
profesional con la cualificación y el equipo necesarios.
ElementoFunciónConfiguración
predeterminadaConfiguración
personalizada
Sistema de llave
inteligente
* (P. 121)
Sistema de llave
inteligenteEncendidoApagado
Sistema de control
automático de las
luces
* (P. 180)
Sensibilidad del sensor
de luzEstándar-2 a 2
