Page 331 of 462

3297-3. Arbeten du kan göra själv
7
Underhåll och skötsel
AYGO Europe OM9A012SE
nNär du tar bort navkapseln (modeller med stålfälgar och reparationssats
för däcklagning i akut situation)
Använd klämman för att ta bort hjulsidan.
( sid. 377)
VA R N I N G
nVid hjulbyte
l Använd aldrig andra fälgar än de som rekommenderas i instruktionsbo-
ken, eftersom det kan leda till försämrad väghållning.
l Montera aldrig en innerslang i ett läckande slanglöst däck på en fälg
avsedd för slanglöst däck. Det kan resultera i en olycka som kan orsaka
svåra eller livshotande skador.
n Användning av defekta fälgar är förbjudet
Använd inte spruckna eller skeva fälgar.
Det kan orsaka läckage i däcket under körning vilket kan orsaka en olycka.
OM9A012SE.book Page 329 Tuesda y, February 2, 2021 1:47 PM
Page 332 of 462

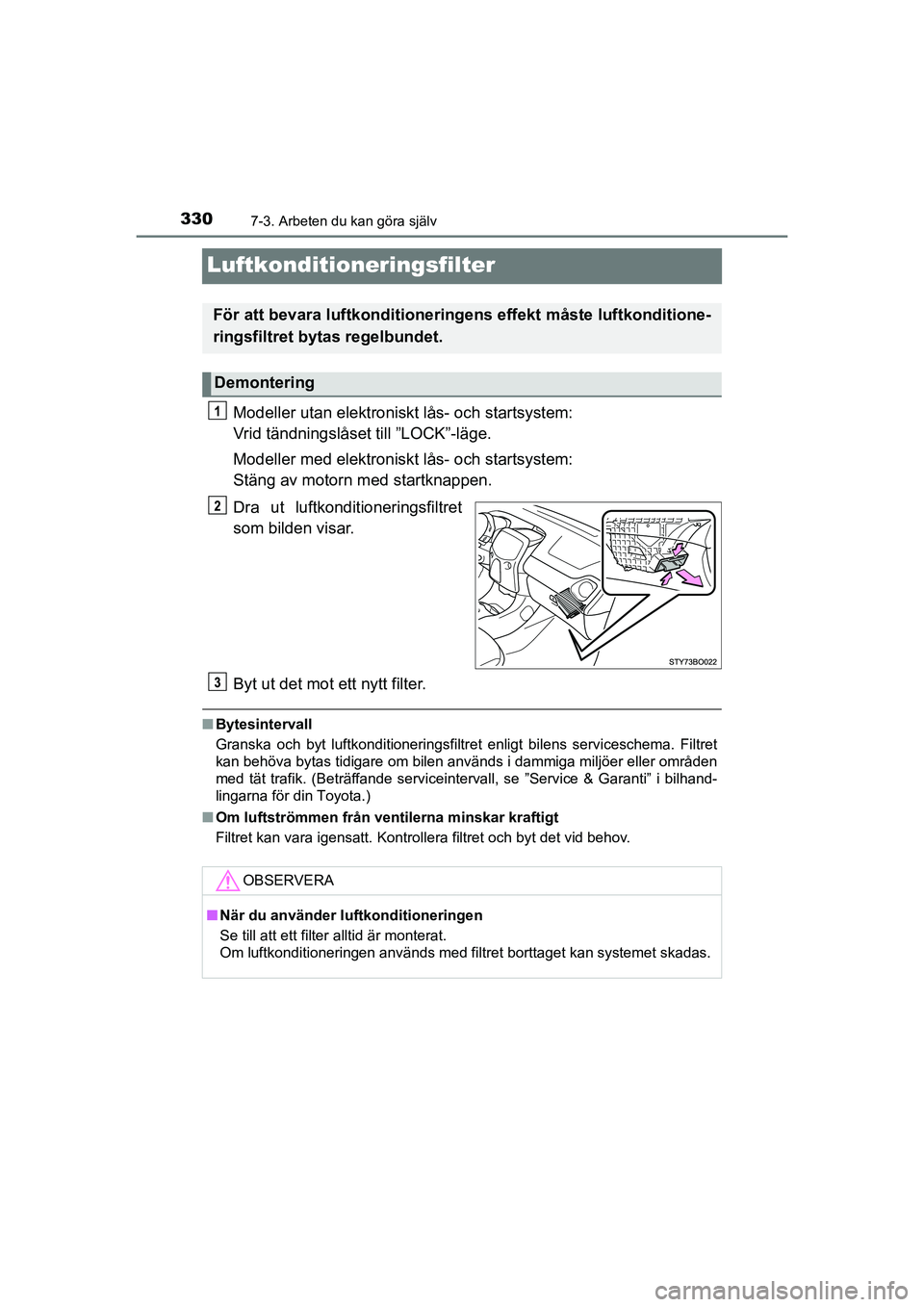

3307-3. Arbeten du kan göra själv
AYGO Europe OM9A012SE
Luftkonditioneringsfilter
Modeller utan elektroniskt lås- och startsystem:
Vrid tändningslåset till ”LOCK”-läge.
Modeller med elektroniskt lås- och startsystem:
Stäng av motorn med startknappen.
Dra ut luftkondi tioneringsfiltret
som bilden visar.
Byt ut det mot ett nytt filter.
n Bytesintervall
Granska och byt luftkonditioneringsfiltret enligt bilens serviceschema. \
Filtret
kan behöva bytas tidigare om bilen används i dammiga miljöer eller områden
med tät trafik. (Beträffande serviceintervall, se ”Service & Garanti” i bilhand-
lingarna för din Toyota.)
n Om luftströmmen från ventilerna minskar kraftigt
Filtret kan vara igensatt. Kontrollera filtret och byt det vid behov.
För att bevara luftkonditioneringe ns effekt måste luftkonditione-
ringsfiltret bytas regelbundet.
Demontering
OBSERVERA
n När du använder luftkonditioneringen
Se till att ett filter alltid är monterat.
Om luftkonditioneringen används med filtret borttaget kan systemet skadas.
OM9A012SE.book Page 330 Tuesda y, February 2, 2021 1:47 PM
Page 333 of 462

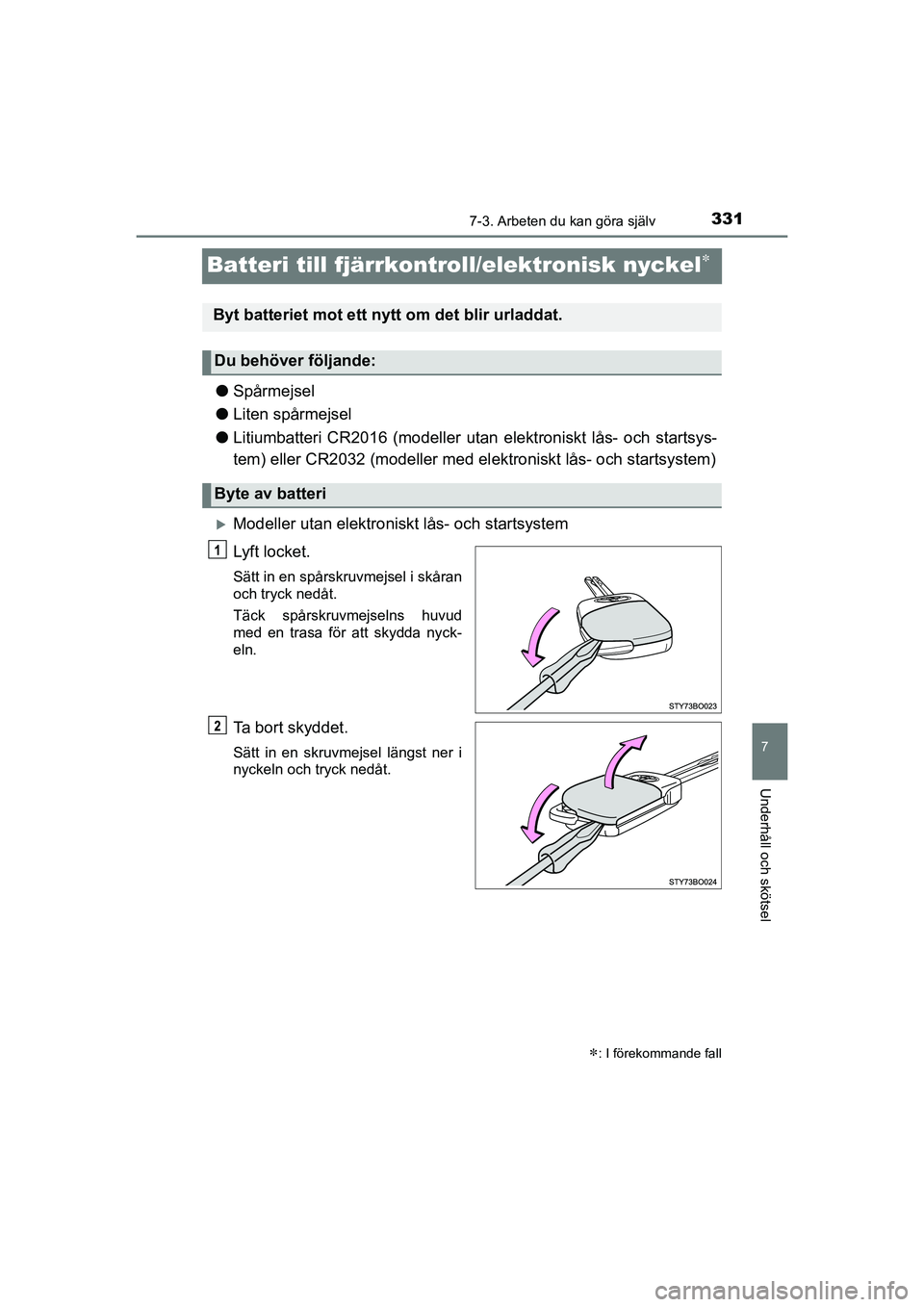

3317-3. Arbeten du kan göra själv
7
Underhåll och skötsel
AYGO Europe OM9A012SE
Batteri till fjärrkontroll/elektronisk nyckel
lSpårmejsel
l Liten spårmejsel
l Litiumbatteri CR2016 (modeller utan elektroniskt lås- och startsys-
tem) eller CR2032 (modeller med elektroniskt lås- och startsystem)
Modeller utan elektroniskt lås- och startsystem
Lyft locket.
Sätt in en spårskruvmejsel i skåran
och tryck nedåt.
Täck spårskruvmejselns huvud
med en trasa för att skydda nyck-
eln.
Ta bort skyddet.
Sätt in en skruvmejsel längst ner i
nyckeln och tryck nedåt.
: I förekommande fall
Byt batteriet mot ett nytt om det blir urladdat.
Du behöver följande:
Byte av batteri
OM9A012SE.book Page 331 Tuesda y, February 2, 2021 1:47 PM
Page 334 of 462

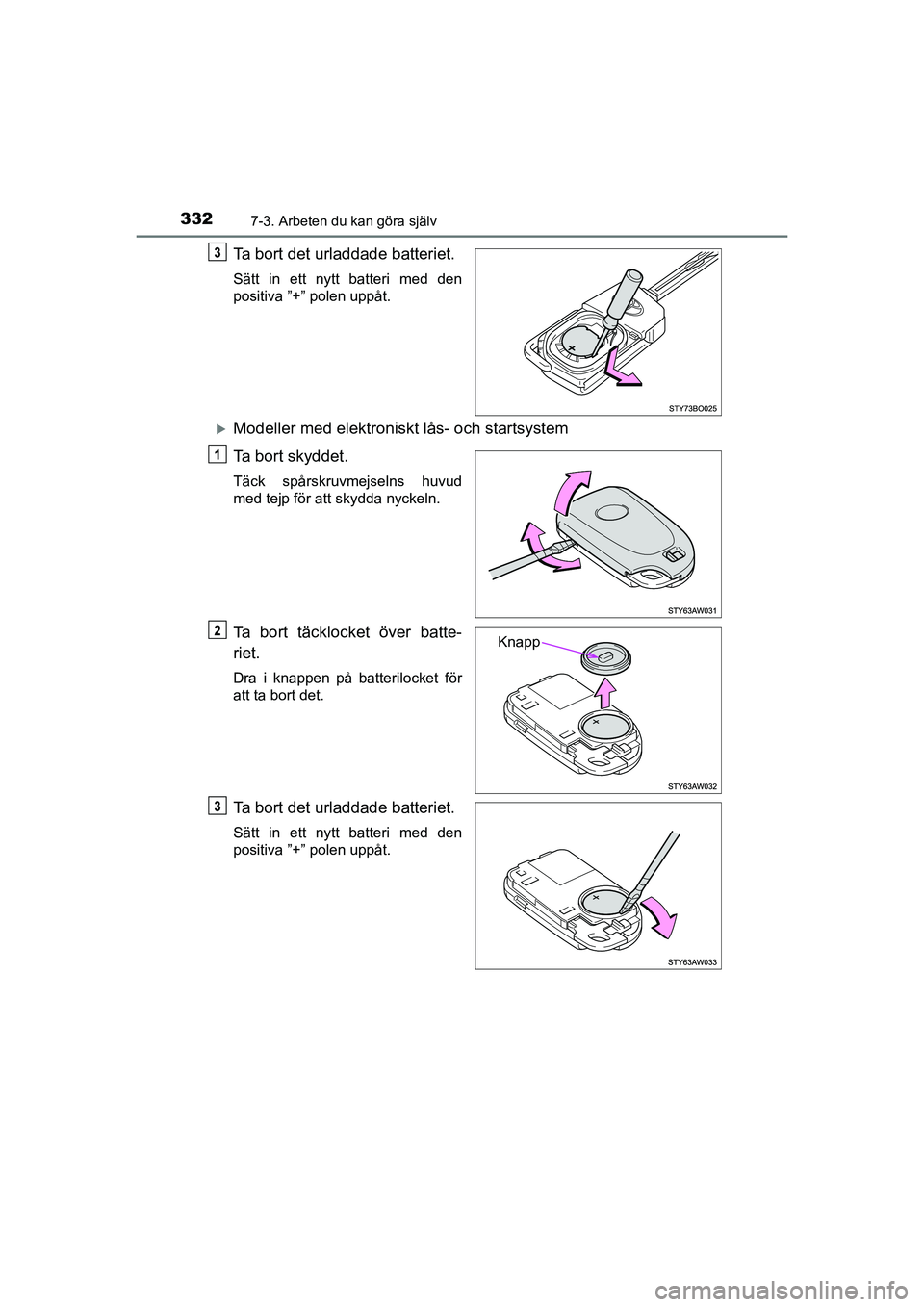

3327-3. Arbeten du kan göra själv
AYGO Europe OM9A012SE
Ta bort det urladdade batteriet.
Sätt in ett nytt batteri med den
positiva ”+” polen uppåt.
Modeller med elektroniskt lås- och startsystem
Ta bort skyddet.
Täck spårskruvmejselns huvud
med tejp för att skydda nyckeln.
Ta bort täcklock et över batte-
riet.
Dra i knappen på batterilocket för
att ta bort det.
Ta bort det urladdade batteriet.
Sätt in ett nytt batteri med den
positiva ”+” polen uppåt.
Knapp
OM9A012SE.book Page 332 Tuesda y, February 2, 2021 1:47 PM
Page 335 of 462

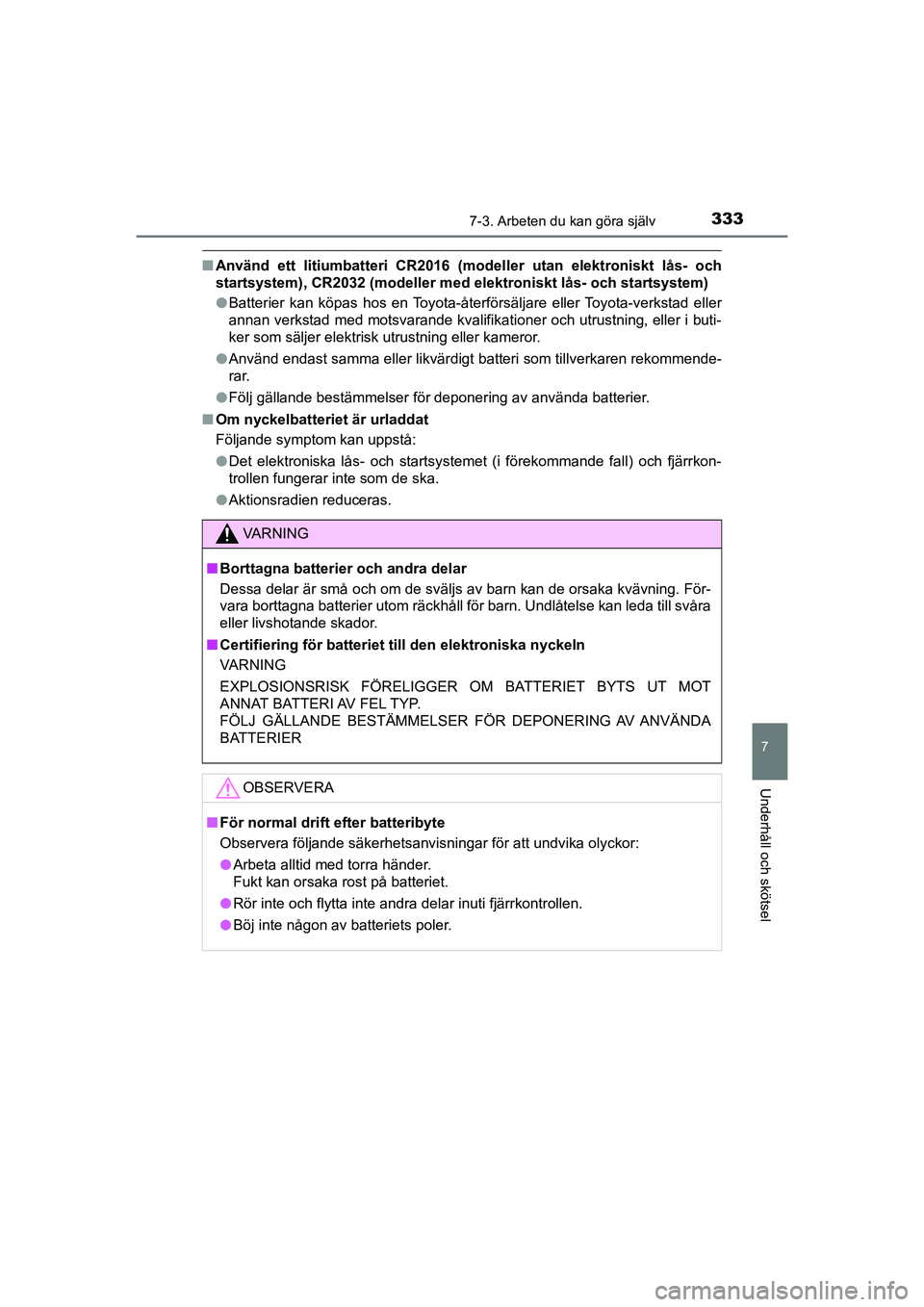

3337-3. Arbeten du kan göra själv
7
Underhåll och skötsel
AYGO Europe OM9A012SE
nAnvänd ett litiumbatteri CR2016 (model ler utan elektroniskt lås- och
startsystem), CR2032 (modeller med elektroniskt lås- och startsystem)
l Batterier kan köpas hos en Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning, eller i buti-
ker som säljer elektrisk utrustning eller kameror.
l Använd endast samma eller likvärdigt batteri som tillverkaren rekommende-
rar.
l Följ gällande bestämmelser för deponering av använda batterier.
n Om nyckelbatteriet är urladdat
Följande symptom kan uppstå:
lDet elektroniska lås- och startsystemet (i förekommande fall) och fjärrkon-
trollen fungerar inte som de ska.
l Aktionsradien reduceras.
VA R N I N G
nBorttagna batterier och andra delar
Dessa delar är små och om de sväljs av barn kan de orsaka kvävning. För-
vara borttagna batterier utom räckhåll för barn. Undlåtelse kan leda till svåra
eller livshotande skador.
n Certifiering för batteriet till den elektroniska nyckeln
VARNING
EXPLOSIONSRISK FÖRELIGGER OM BATTERIET BYTS UT MOT
ANNAT BATTERI AV FEL TYP.
FÖLJ GÄLLANDE BESTÄMMELSER FÖR DEPONERING AV ANVÄNDA
BATTERIER
OBSERVERA
nFör normal drift efter batteribyte
Observera följande säkerhetsanvisningar för att undvika olyckor:
l Arbeta alltid med torra händer.
Fukt kan orsaka rost på batteriet.
l Rör inte och flytta inte andra delar inuti fjärrkontrollen.
l Böj inte någon av batteriets poler.
OM9A012SE.book Page 333 Tuesda y, February 2, 2021 1:47 PM
Page 336 of 462

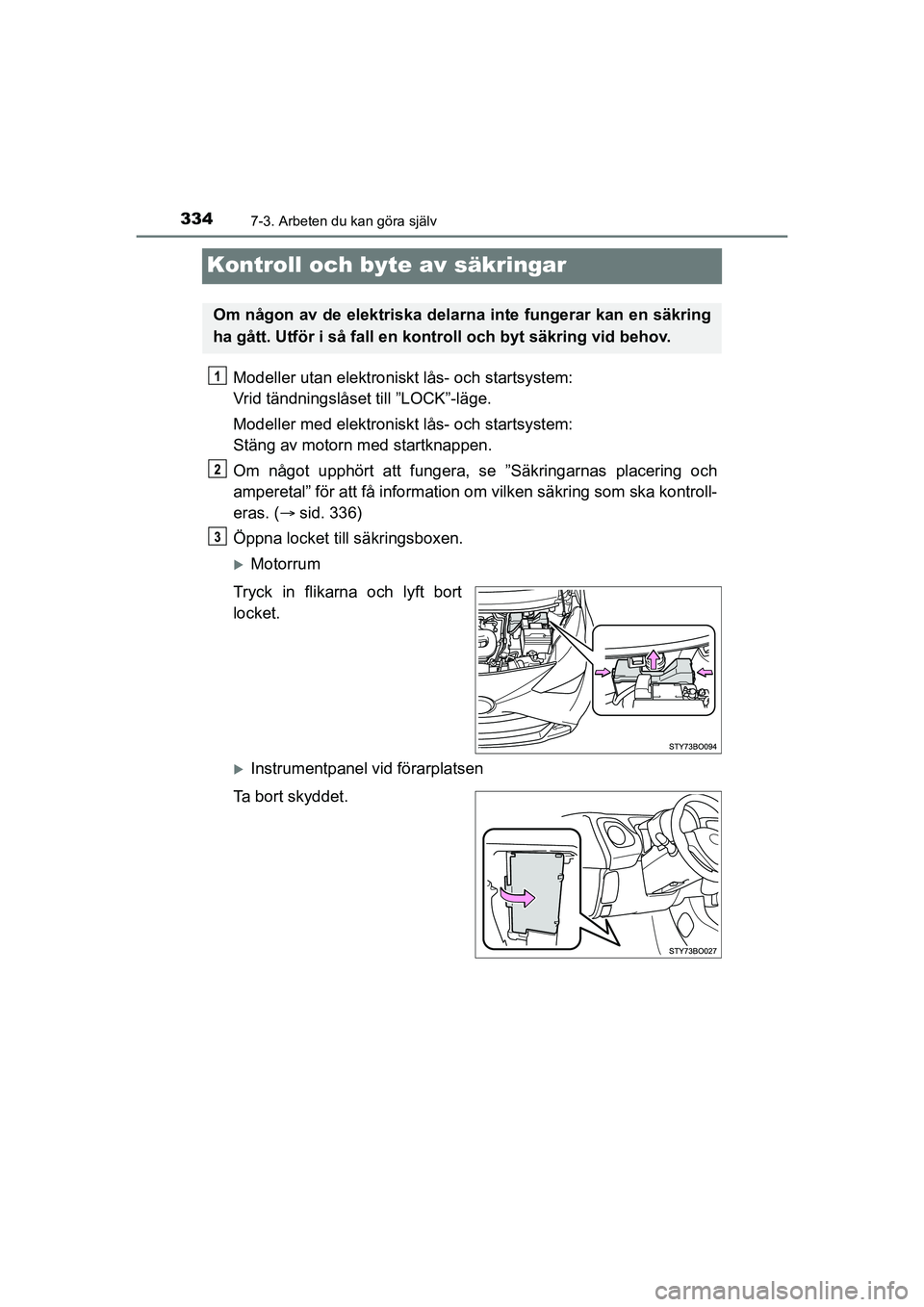

3347-3. Arbeten du kan göra själv
AYGO Europe OM9A012SE
Kontroll och byte av säkringar
Modeller utan elektroniskt lås- och startsystem:
Vrid tändningslåset till ”LOCK”-läge.
Modeller med elektroniskt lås- och startsystem:
Stäng av motorn med startknappen.
Om något upphört att fungera, se ”Säkringarnas placering och
amperetal” för att få information om vilken säkring som ska kontroll-
eras. ( sid. 336)
Öppna locket till säkringsboxen.
Motorrum
Tryck in flikarna och lyft bort
locket.
Instrumentpanel vid förarplatsen
Ta bort skyddet.
Om någon av de elektriska delarn a inte fungerar kan en säkring
ha gått. Utför i så fall en kontroll och byt säkring vid behov.
OM9A012SE.book Page 334 Tuesda y, February 2, 2021 1:47 PM
Page 337 of 462

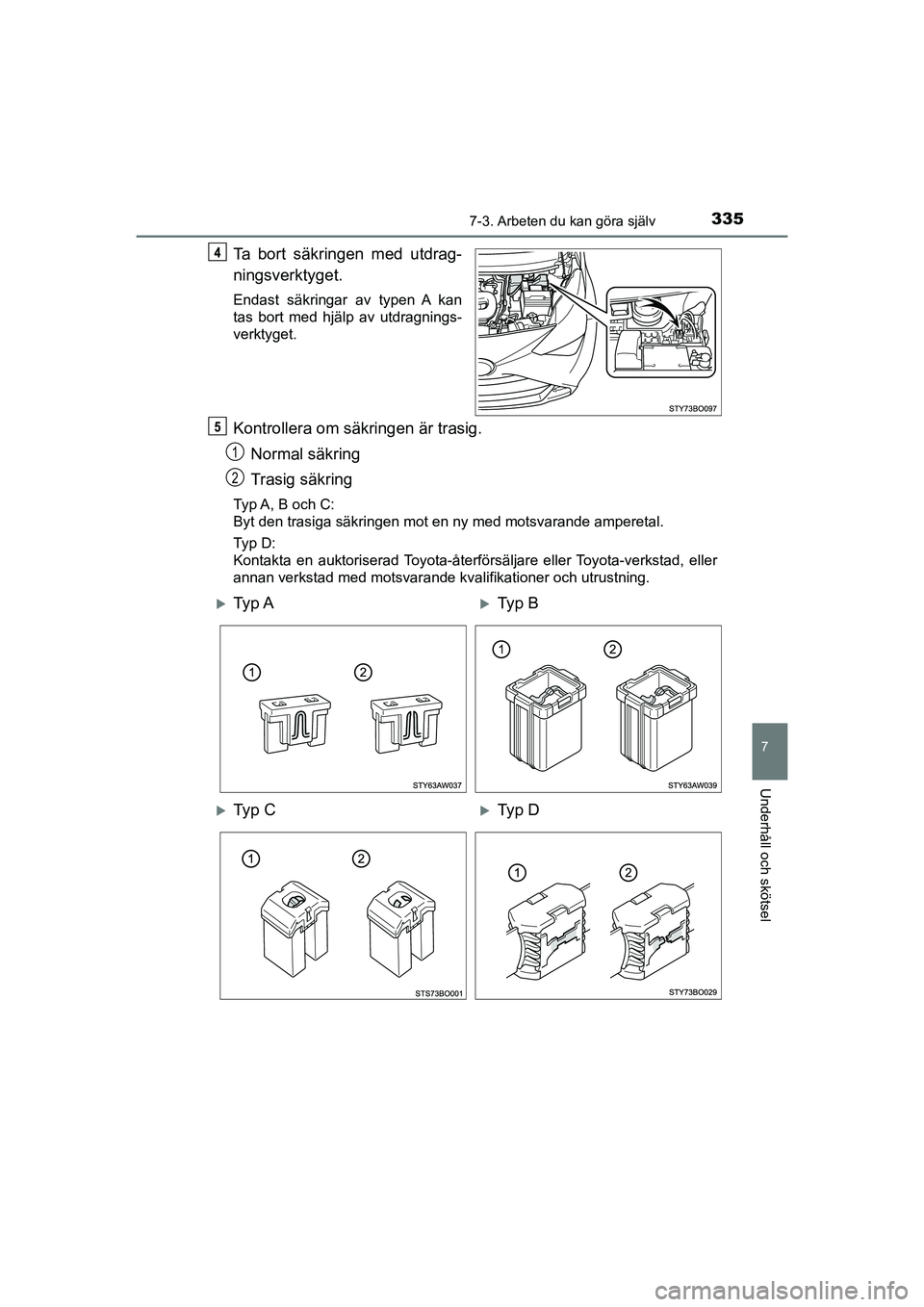

3357-3. Arbeten du kan göra själv
7
Underhåll och skötsel
AYGO Europe OM9A012SE
Ta bort säkringen med utdrag-
ningsverktyget.
Endast säkringar av typen A kan
tas bort med hjälp av utdragnings-
verktyget.
Kontrollera om säkringen är trasig.Normal säkring
Trasig säkring
Typ A, B och C:
Byt den trasiga säkringen mot en ny med motsvarande amperetal.
Ty p D :
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
1
2
Ty p ATy p B
Ty p CTy p D
OM9A012SE.book Page 335 Tuesda y, February 2, 2021 1:47 PM
Page 338 of 462

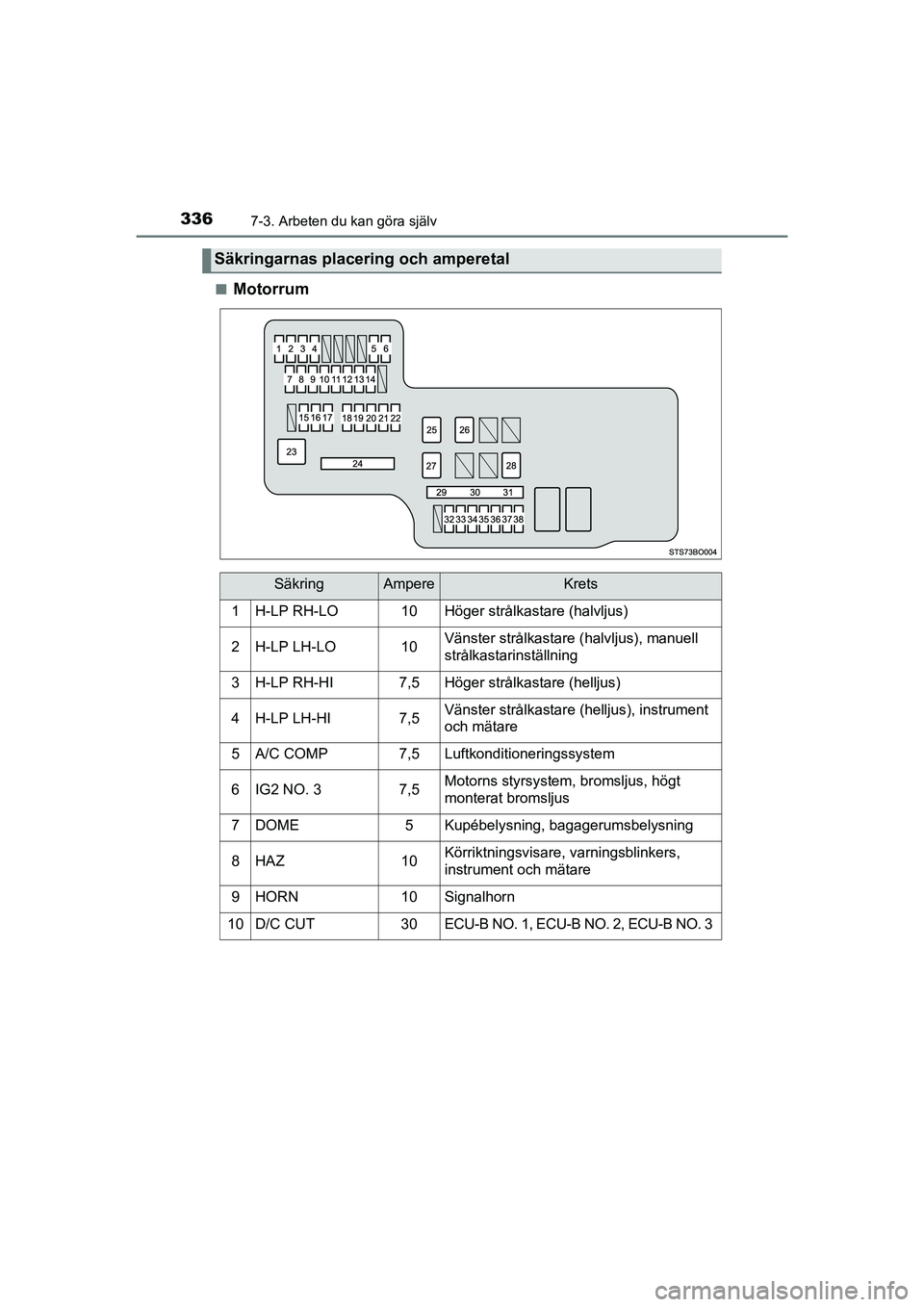

3367-3. Arbeten du kan göra själv
AYGO Europe OM9A012SEn
Motorrum
Säkringarnas placering och amperetal
SäkringAmpereKrets
1H-LP RH-LO10Höger strålkastare (halvljus)
2H-LP LH-LO10Vänster strålkastare (halvljus), manuell
strålkastarinställning
3H-LP RH-HI7,5Höger strålkastare (helljus)
4H-LP LH-HI7,5Vänster strålkastare (helljus), instrument
och mätare
5A/C COMP7,5Luftkonditioneringssystem
6IG2 NO. 37,5Motorns styrsystem, bromsljus, högt
monterat bromsljus
7DOME5Kupébelysning, bagagerumsbelysning
8HAZ10Körriktningsvisare, varningsblinkers,
instrument och mätare
9HORN10Signalhorn
10D/C CUT30ECU-B NO. 1, ECU-B NO. 2, ECU-B NO. 3
OM9A012SE.book Page 336 Tuesda
y, February 2, 2021 1:47 PM
Page 339 of 462

3377-3. Arbeten du kan göra själv
7
Underhåll och skötsel
AYGO Europe OM9A012SE
11ECU-B NO. 4*17,5Manuell växellåda MultiMode
12AM2 NO. 27,5Motorns styrsystem
13AM2 NO. 37,5Elektroniskt lås- och startsystem
14ICS*27,5Laddningssystem
15ST30Startsystem
16STRG LOCK7,5Rattlåssystem
17H-LP-MAIN25H-LP RH-LO, H-LP LH-LO, H-LP RH-HI,
H-LP LH-HI
18WIPER-S*27,5Motorns styrsystem
19STA7,5
Motorns styrsystem, startsystem, manu-
ell växellåda MultiMode, Stop & Start-
system
20ECU-B NO. 315Audiosystem, elektroniskt lås- & startsys-
tem
21ECU-B NO. 17,5Instrument och mätare
22ECU-B NO. 27,5Antisladdsystem (VSC)
23J/B60Säkringsbox för instrument
24ALT125
DEF, S/HTR F/R, S/HTR F/L, CANVAS
TOP, ABS NO. 1, ABS NO. 2, RDI NO. 1,
FOG FR, DRL
25AMT*150Manuell växellåda MultiMode
BBC*240Stop & Start-system
SäkringAmpereKrets
OM9A012SE.book Page 337 Tuesday, February 2, 2021 1:47 PM
Page 340 of 462

3387-3. Arbeten du kan göra själv
AYGO Europe OM9A012SE
*1: Modeller med manuell växellåda MultiMode
*2: Modeller med Stop & Start-system
*3: Ersätt säkringen med en som har samma amperetal som den ursprungliga
26EPS50Elektriskt servostyrningssystem
27RDI NO. 130*3
Elektrisk kylfläkt40*3
28ABS NO. 150ABS - låsningsfria bromsar, antisladdsys-
tem
29SPARE10Reservsäkring
30SPARE20Reservsäkring
31SPARE30Reservsäkring
32DEF20Eluppvärmd bakruta, eluppvärmda ytter-
backspeglar
33ABS NO. 230ABS - låsningsfria bromsar, antisladdsys-
tem
34FOG FR7,5Främre dimljus, instrument och mätare
35DRL7,5Varselljus
36S/HTR F/R15Stolvärme (höger sida)
37CANVAS TOP20Tygsoltak
38S/HTR F/L15Stolvärme (vänster sida)
SäkringAmpereKrets
