TOYOTA AYGO 2021 Bruksanvisningar (in Swedish)

3397-3. Arbeten du kan göra själv
7
Underhåll och skötsel
AYGO Europe OM9A012SEn
Instrumentpanel vid förarplatsen
SäkringAmpereKrets
1IG1 NO. 25
Backljus, flerpunktsinsprutning/sekventi-
ell flerpunktsinsprutning, ljudanläggning,
antisladdsystem
2WASHER15Spolarvätska till vindruta och bakruta
3ECU-IG NO. 15
Huvud-ECU, instrument och mätare, luft-
konditioneringssystem, eluppvärmd bak-
ruta, eluppvärmda ytterbackspeglar,
stolvärmare, soltak i tyg, ljudanläggning,
PCS-system
4ECU-IG NO. 25Elektrisk servostyrning, Stop & Start-sys-
tem
5WIPER RR15Bakrutetorkare
6IG1 NO. 15Elektrisk kylfläkt, ABS-bromsar, antis-
laddsystem
7WIPER25Vindrutetorkare
8MIR HTR10Eluppvärmda ytterbackspeglar
9P/OUTLET15Eluttag
10ECU-ACC7,5Ytterbackspeglar, ljudanläggning, Stop &
Start-system, instrument och mätare
OM9A012SE.book Page 339 Tuesda
y, February 2, 2021 1:47 PM

3407-3. Arbeten du kan göra själv
AYGO Europe OM9A012SE
11IG2 NO. 25Rattlås, motorns styrsystem, manuell
växellåda MultiMode
12A/BAG7,5Krockkuddar
13METER5Instrument och mätare, Stop & Start-sys-
tem
14IG2 NO. 115Motorns styrsystem, bromsljus
15EFI NO. 17,5Motorns styrsystem, Stop & Start-system
16OBD7,5Självdiagnossystem
17STOP10
Bromsljus, högt monterat bromsljus,
motorns styrsystem, ABS-bromsar, antis-
laddsystem, manuell växellåda Multi-
Mode, elektroniskt lås- och startsystem
18TA I L10
Positionsljus, nummerskyltsbelysning,
bakre dimljus, främre dimljus, bakljus,
instrumentbelysning, motorns styrsys-
tem, instrument och mätare, ljudanlägg-
ning
19HTR40Luftkonditioneringssystem
20AM140HTR, OBD, A/C, TAIL, FOG RR, STOP,
P/W, DOOR F/L, DOOR F/R
21AM2 NO. 130EFI NO. 2, EFI-MAIN, D/L
22EFI NO. 27,5Motorns styrsystem
23EFI-MAIN20EFI NO. 1. Motorns styrsystem, bränsle-
pump
24D/L25Huvud-ECU, dörrlåssystem
25P/W30Elfönsterhissar
SäkringAmpereKrets
OM9A012SE.book Page 340 Tuesday, February 2, 2021 1:47 PM

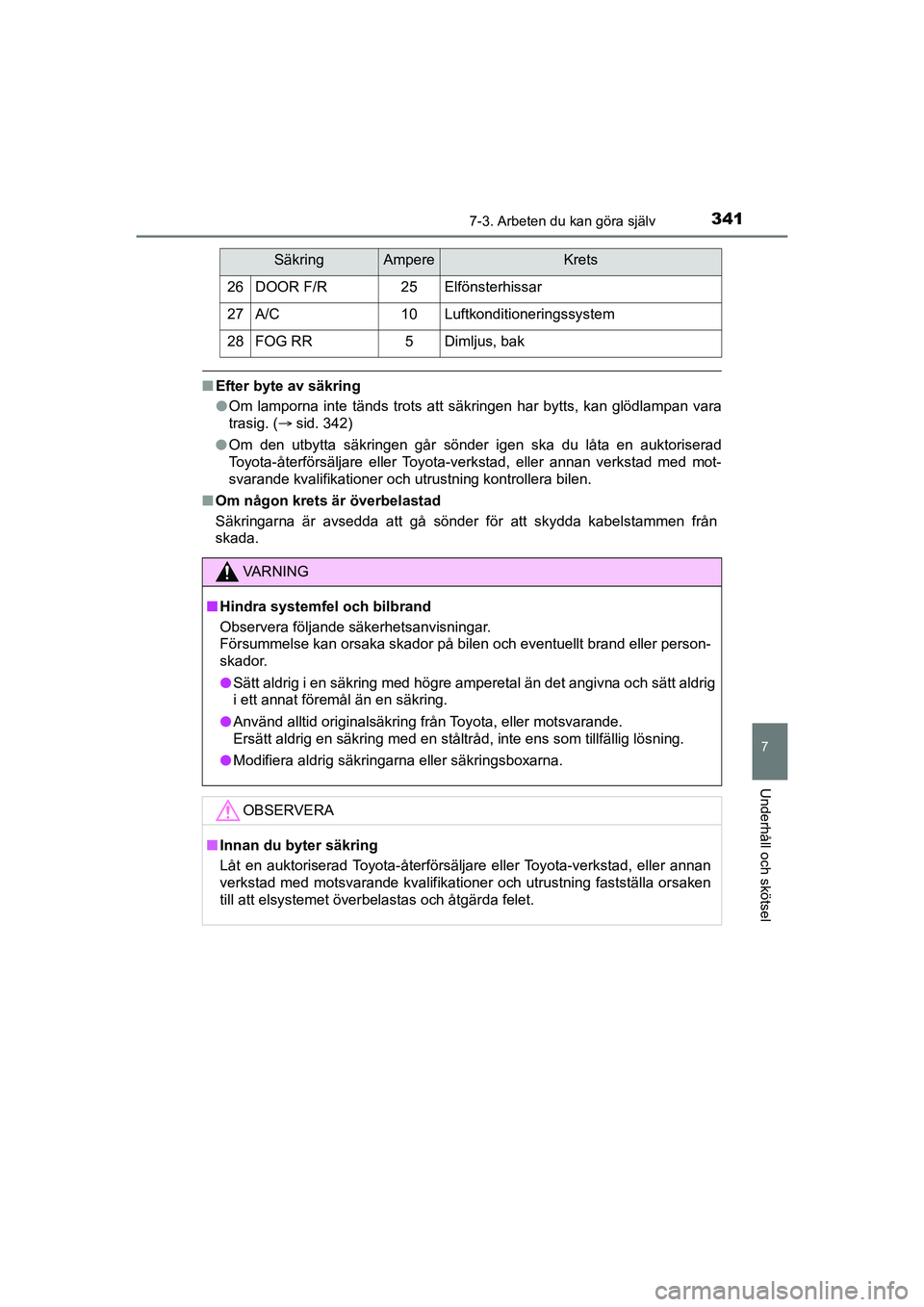

3417-3. Arbeten du kan göra själv
7
Underhåll och skötsel
AYGO Europe OM9A012SE
nEfter byte av säkring
lOm lamporna inte tänds trots att sä kringen har bytts, kan glödlampan vara
trasig. ( sid. 342)
l Om den utbytta säkringen går sönder igen ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera bilen.
n Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från
skada.
26DOOR F/R25Elfönsterhissar
27A/C10Luftkonditioneringssystem
28FOG RR5Dimljus, bak
VA R N I N G
nHindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
l Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
l Använd alltid originalsäkring från Toyota, eller motsvarande.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
l Modifiera aldrig säkringarna eller säkringsboxarna.
OBSERVERA
nInnan du byter säkring
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning fastställa orsaken
till att elsystemet överbelastas och åtgärda felet.
SäkringAmpereKrets
OM9A012SE.book Page 341 Tuesda y, February 2, 2021 1:47 PM

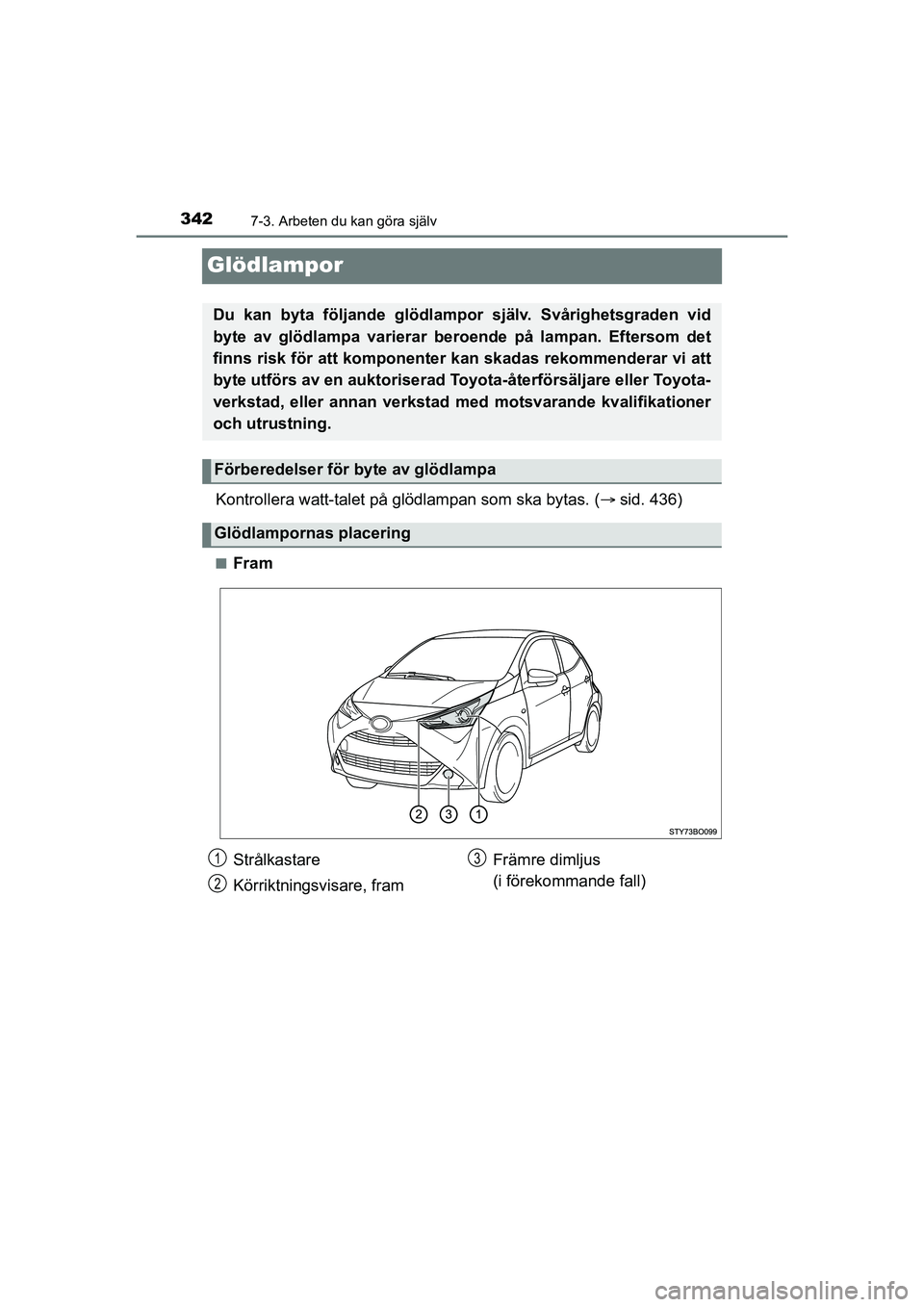

3427-3. Arbeten du kan göra själv
AYGO Europe OM9A012SE
Glödlampor
Kontrollera watt-talet på glödlampan som ska bytas. (sid. 436)
nFram
Du kan byta följande glödlampor själv. Svårighetsgraden vid
byte av glödlampa varierar bero ende på lampan. Eftersom det
finns risk för att komponenter kan skadas rekommenderar vi att
byte utförs av en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
Förberedelser för byte av glödlampa
Glödlampornas placering
Strålkastare
Körriktningsvisare, fram Främre dimljus
(i förekommande fall)1
2
3
OM9A012SE.book Page 342 Tuesda
y, February 2, 2021 1:47 PM

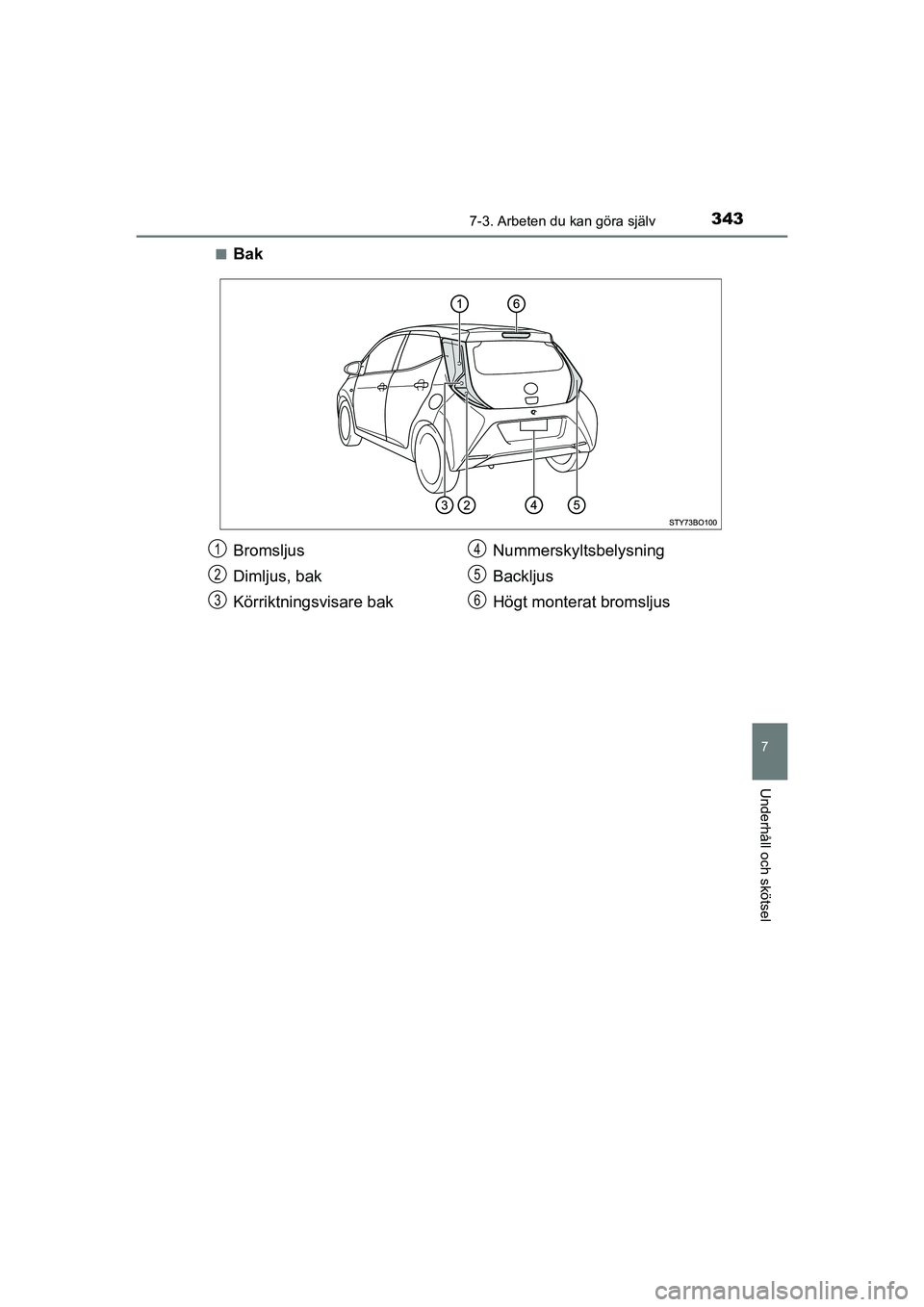

3437-3. Arbeten du kan göra själv
7
Underhåll och skötsel
AYGO Europe OM9A012SEn
Bak
Bromsljus
Dimljus, bak
Körriktningsvisare bak
Nummerskyltsbelysning
Backljus
Högt monterat bromsljus1
2
3
4
5
6
OM9A012SE.book Page 343 Tuesda
y, February 2, 2021 1:47 PM

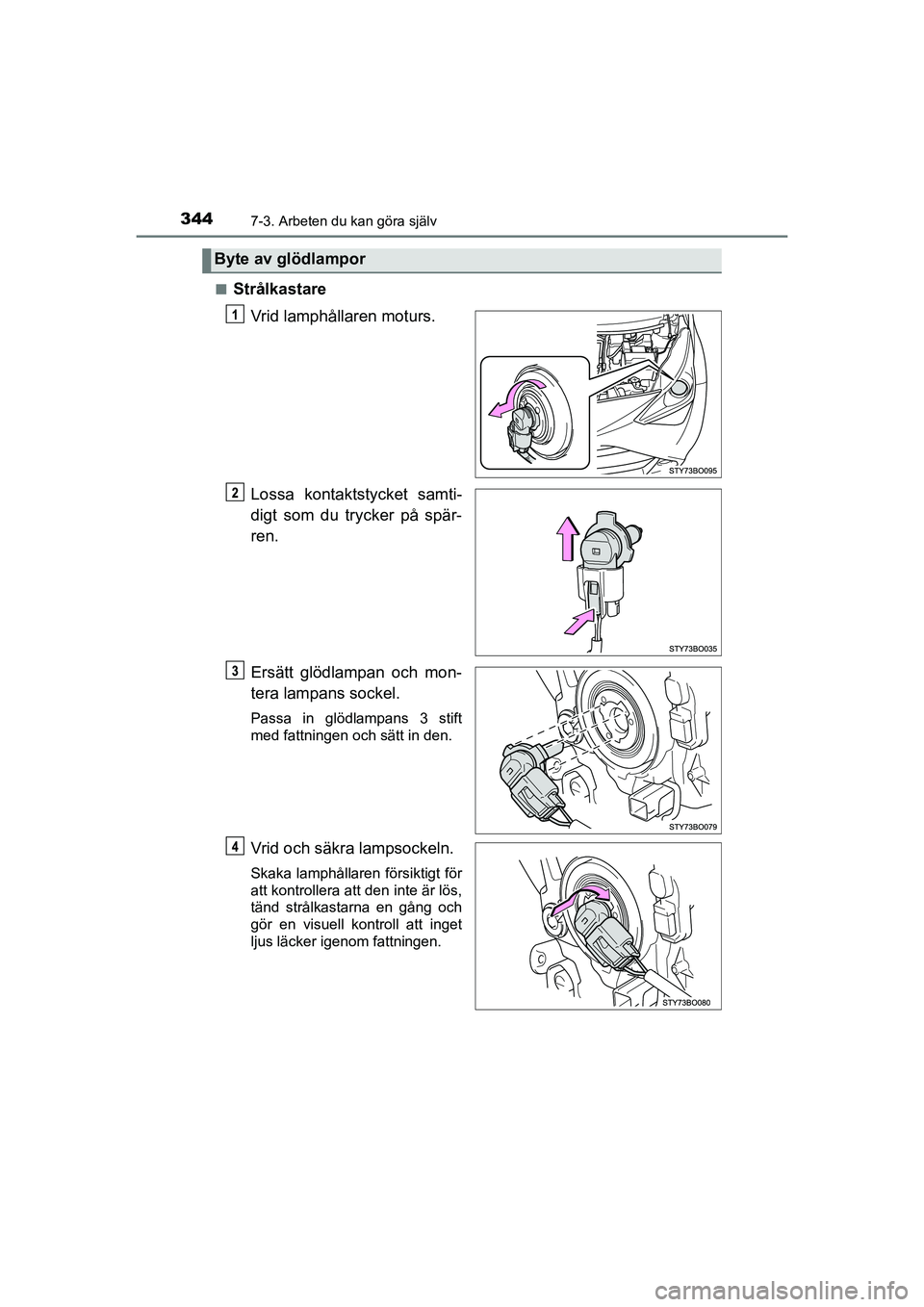

3447-3. Arbeten du kan göra själv
AYGO Europe OM9A012SEn
Strålkastare
Vrid lamphållaren moturs.
Lossa kontakts tycket samti-
digt som du trycker på spär-
ren.
Ersätt glödlampan och mon-
tera lampans sockel.
Passa in glödlampans 3 stift
med fattningen och sätt in den.
Vrid och säkra lampsockeln.
Skaka lamphållaren försiktigt för
att kontrollera att den inte är lös,
tänd strålkastarna en gång och
gör en visuell kontroll att inget
ljus läcker igenom fattningen.
Byte av glödlampor
OM9A012SE.book Page 344 Tuesda y, February 2, 2021 1:47 PM

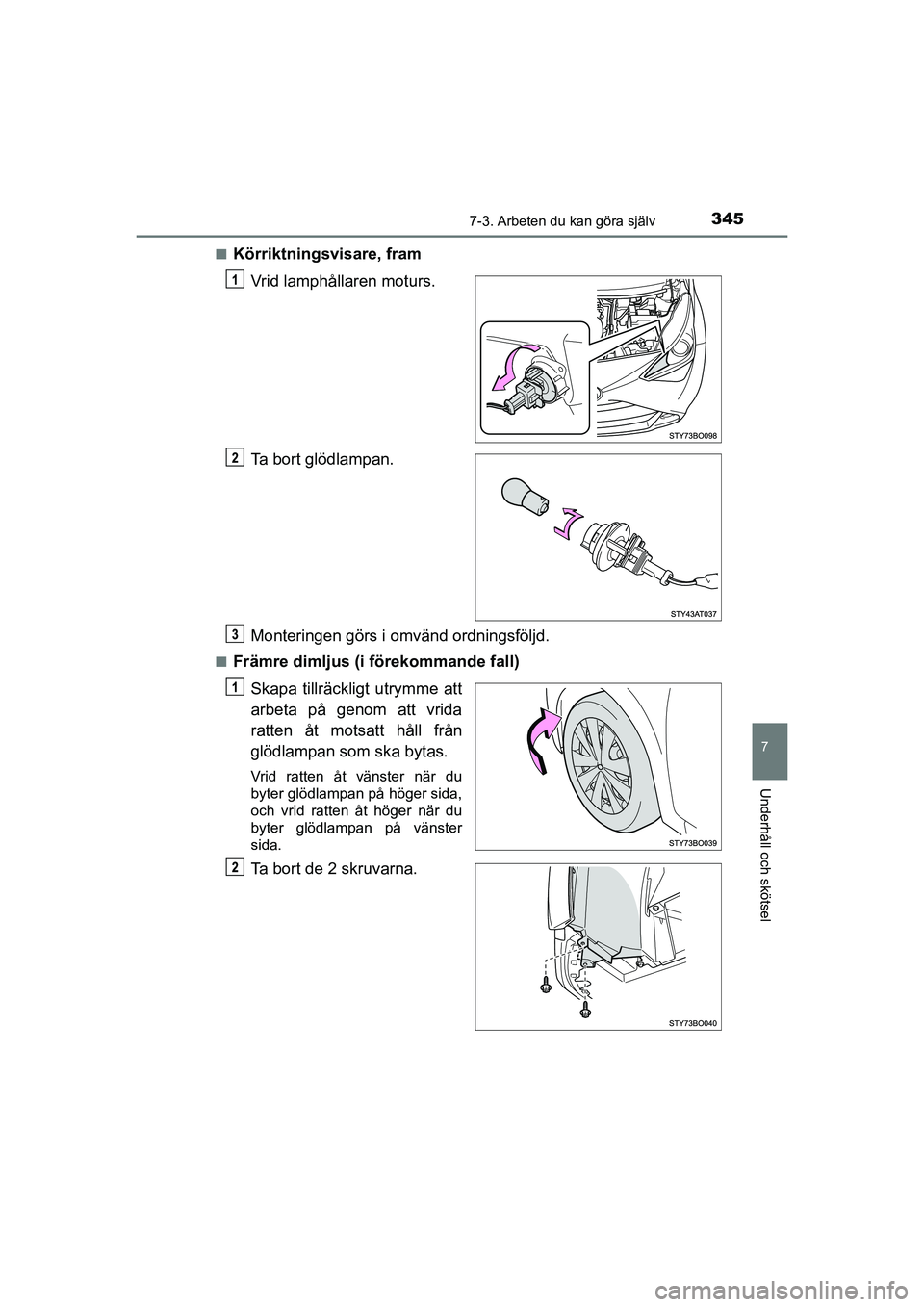

3457-3. Arbeten du kan göra själv
7
Underhåll och skötsel
AYGO Europe OM9A012SEn
Körriktningsvisare, fram
Vrid lamphållaren moturs.
Ta bort glödlampan.
Monteringen görs i omvänd ordningsföljd.
nFrämre dimljus (i förekommande fall)
Skapa tillräckligt utrymme att
arbeta på genom att vrida
ratten åt motsatt håll från
glödlampan som ska bytas.
Vrid ratten åt vänster när du
byter glödlampan på höger sida,
och vrid ratten åt höger när du
byter glödlampan på vänster
sida.
Ta bort de 2 skruvarna.
OM9A012SE.book Page 345 Tuesda y, February 2, 2021 1:47 PM

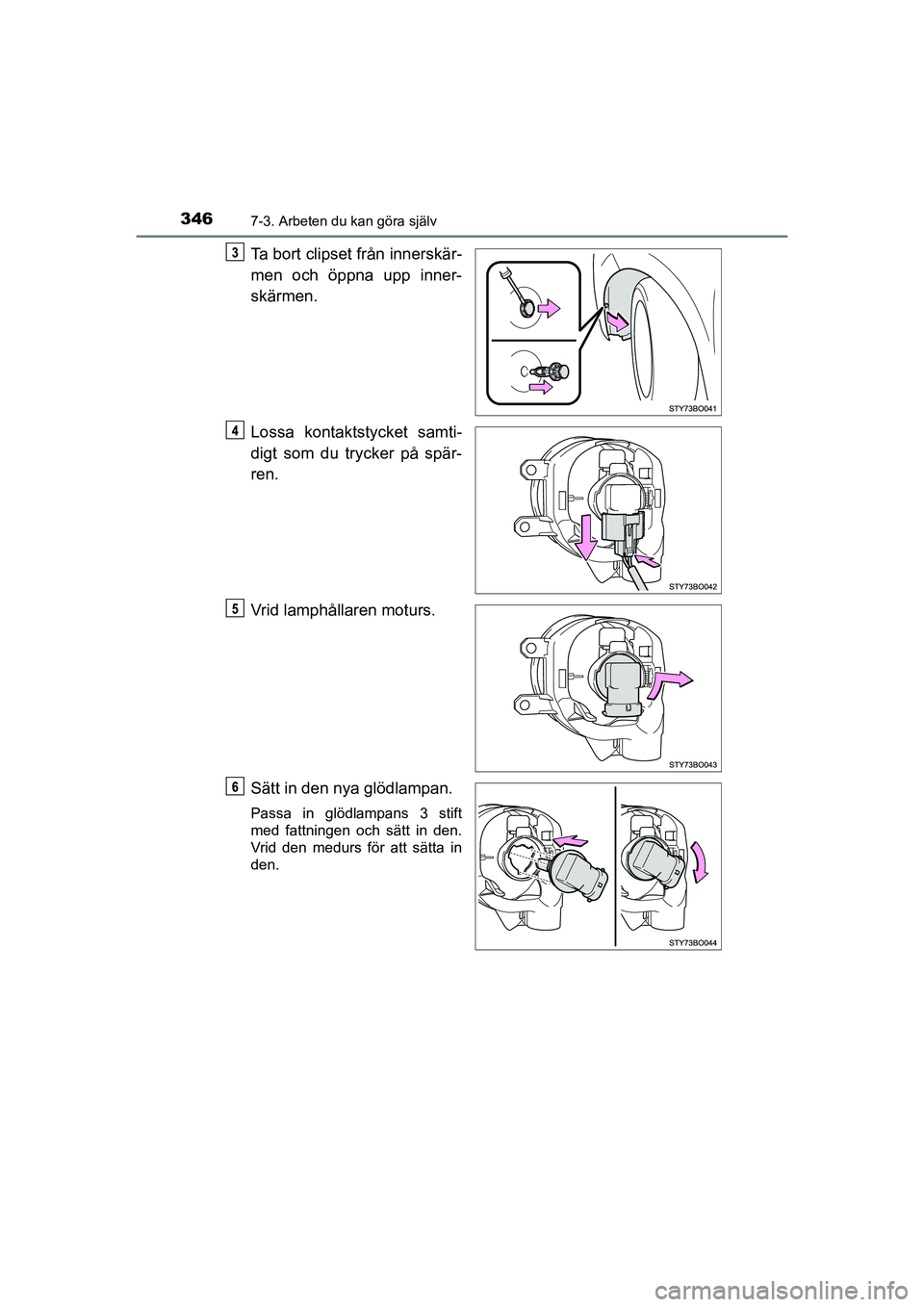

3467-3. Arbeten du kan göra själv
AYGO Europe OM9A012SE
Ta bort clipset från innerskär-
men och öppna upp inner-
skärmen.
Lossa kontaktstycket samti-
digt som du trycker på spär-
ren.
Vrid lamphållaren moturs.
Sätt in den nya glödlampan.
Passa in glödlampans 3 stift
med fattningen och sätt in den.
Vrid den medurs för att sätta in
den.
OM9A012SE.book Page 346 Tuesda y, February 2, 2021 1:47 PM

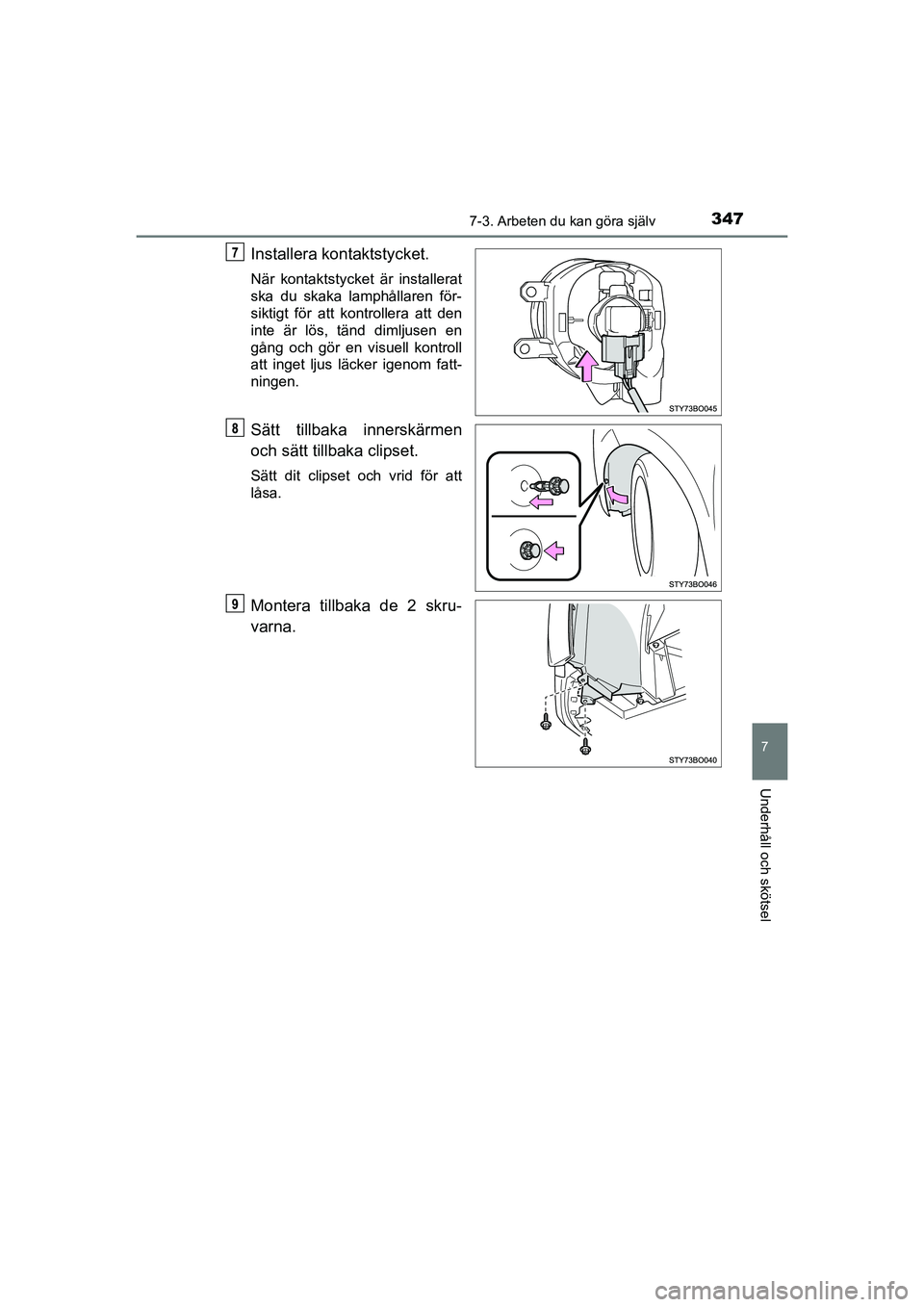

3477-3. Arbeten du kan göra själv
7
Underhåll och skötsel
AYGO Europe OM9A012SE
Installera kontaktstycket.
När kontaktstycket är installerat
ska du skaka lamphållaren för-
siktigt för att kontrollera att den
inte är lös, tänd dimljusen en
gång och gör en visuell kontroll
att inget ljus läcker igenom fatt-
ningen.
Sätt tillbaka innerskärmen
och sätt tillbaka clipset.
Sätt dit clipset och vrid för att
låsa.
Montera tillbaka de 2 skru-
varna.
OM9A012SE.book Page 347 Tuesday, February 2, 2021 1:47 PM

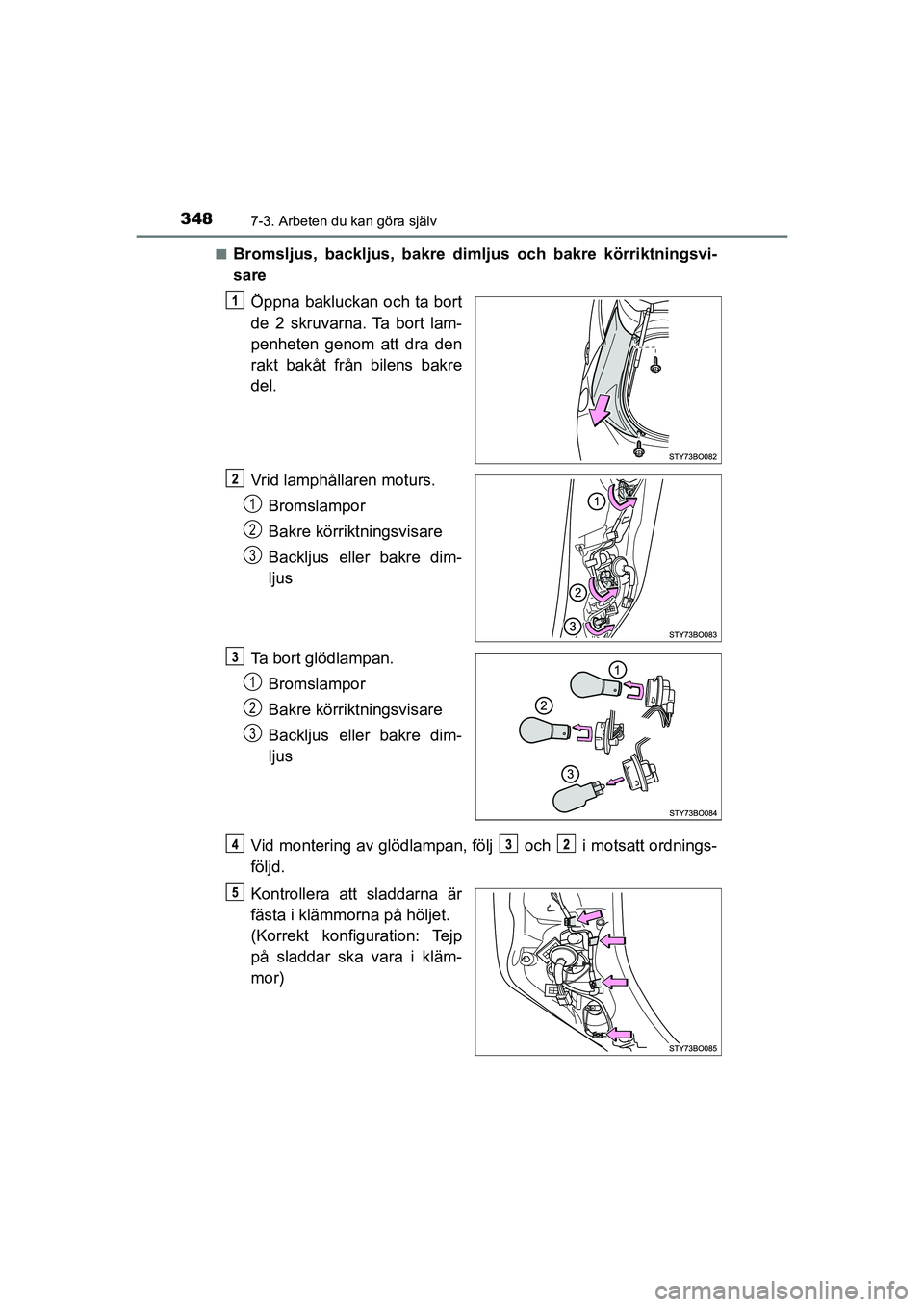

3487-3. Arbeten du kan göra själv
AYGO Europe OM9A012SEn
Bromsljus, backljus, bakre dimljus och bakre körriktningsvi-
sare
Öppna bakluckan och ta bort
de 2 skruvarna. Ta bort lam-
penheten genom att dra den
rakt bakåt från bilens bakre
del.
Vrid lamphållaren moturs.Bromslampor
Bakre körriktningsvisare
Backljus eller bakre dim-
ljus
Ta bort glödlampan. Bromslampor
Bakre körriktningsvisare
Backljus eller bakre dim-
ljus
Vid montering av glödlampan, följ och i motsatt ordnings-
följd.
Kontrollera att sladdarna är
fästa i klämmorna på höljet.
(Korrekt konfiguration: Tejp
på sladdar ska vara i kläm-
mor)
1
2
3
1
2
3
OM9A012SE.book Page 348 Tuesda y, February 2, 2021 1:47 PM
