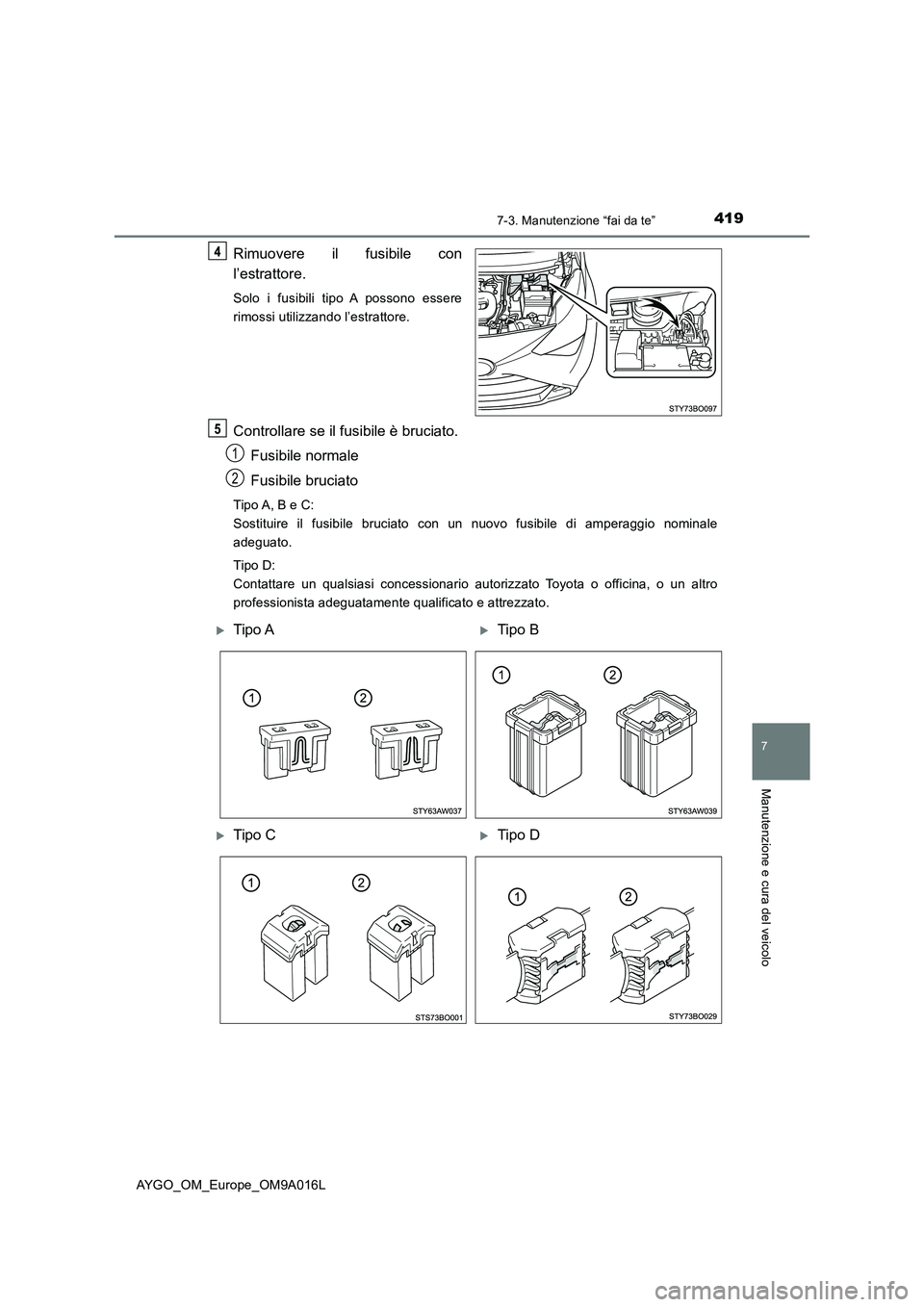

4197-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
AYGO_OM_Europe_OM9A016L
Rimuovere il fusibile con
l’estrattore.
Solo i fusibili tipo A possono essere
rimossi utilizzando l’estrattore.
Controllare se il fusibile è bruciato.
Fusibile normale
Fusibile bruciato
Tipo A, B e C:
Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio nominale
adeguato.
Tipo D:
Contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
1
2
Tipo ATipo B
Tipo CTipo D

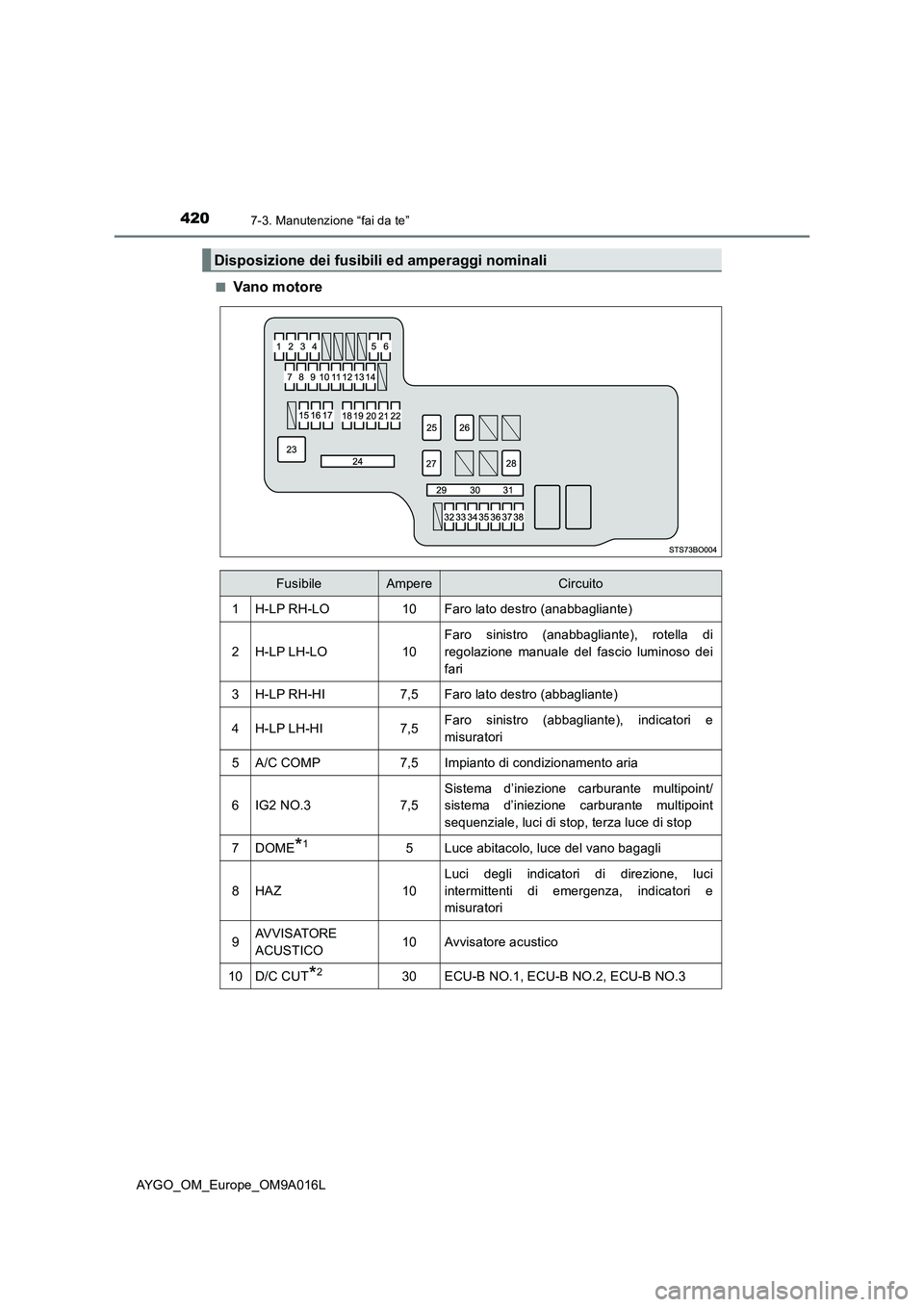

4207-3. Manutenzione “fai da te”
AYGO_OM_Europe_OM9A016L■
Vano motore
Disposizione dei fusibili ed amperaggi nominali
FusibileAmpereCircuito
1H-LP RH-LO10Faro lato destro (anabbagliante)
2H-LP LH-LO10
Faro sinistro (anabbagliante), rotella di
regolazione manuale del fascio luminoso dei
fari
3H-LP RH-HI7,5Faro lato destro (abbagliante)
4H-LP LH-HI7,5Faro sinistro (abbagliante), indicatori e
misuratori
5A/C COMP7,5Impianto di condizionamento aria
6IG2 NO.37,5
Sistema d’iniezione carburante multipoint/
sistema d’iniezione carburante multipoint
sequenziale, luci di stop, terza luce di stop
7DOME*15Luce abitacolo, luce del vano bagagli
8HAZ10
Luci degli indicatori di direzione, luci
intermittenti di emergenza, indicatori e
misuratori
9AVVISATORE
ACUSTICO10Avvisatore acustico
10D/C CUT*230ECU-B NO.1, ECU-B NO.2, ECU-B NO.3

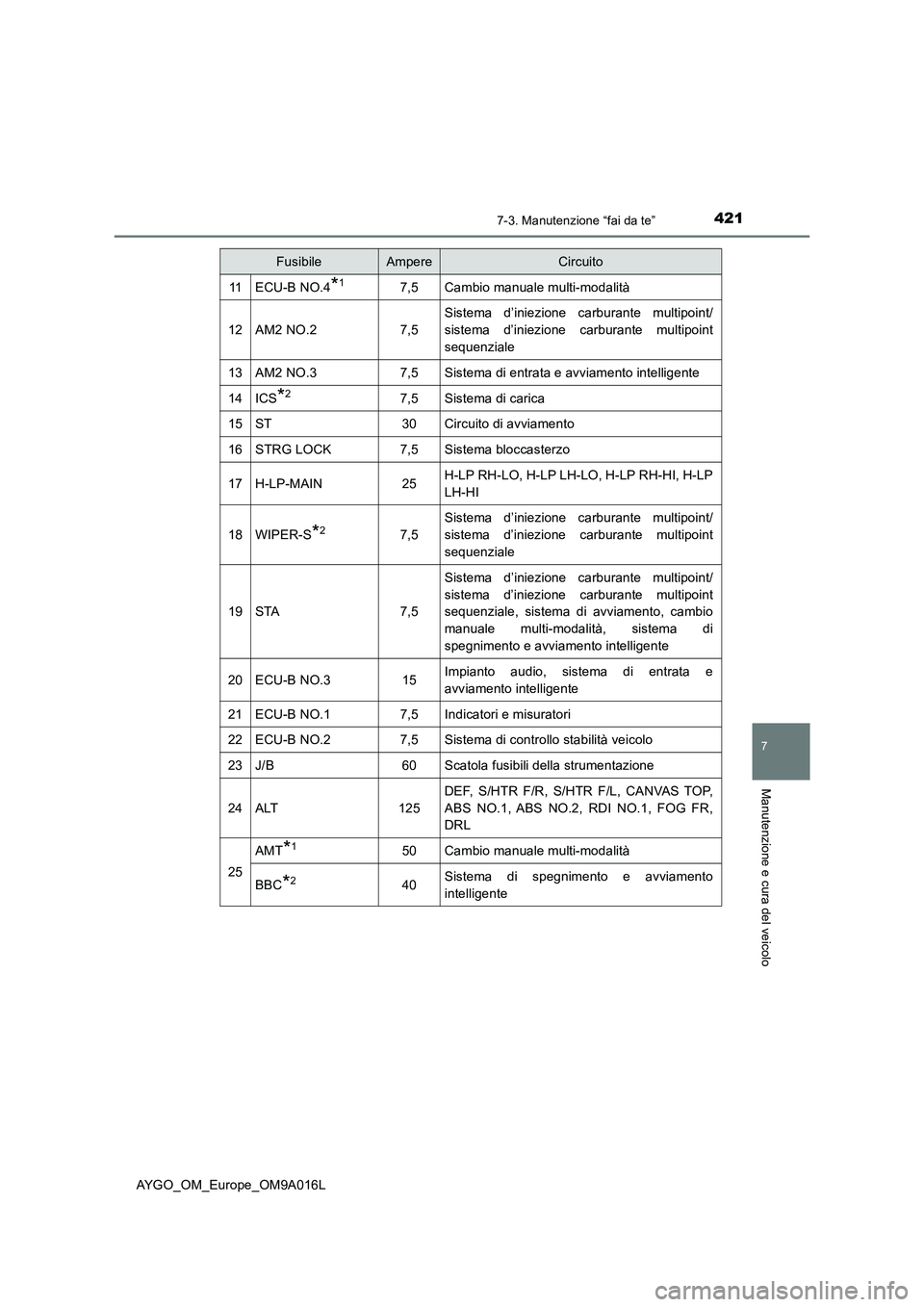

4217-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
AYGO_OM_Europe_OM9A016L
11ECU-B NO.4*17,5Cambio manuale multi-modalità
12AM2 NO.27,5
Sistema d’iniezione carburante multipoint/
sistema d’iniezione carburante multipoint
sequenziale
13AM2 NO.37,5Sistema di entrata e avviamento intelligente
14ICS*27,5Sistema di carica
15ST30Circuito di avviamento
16STRG LOCK7,5Sistema bloccasterzo
17H-LP-MAIN25H-LP RH-LO, H-LP LH-LO, H-LP RH-HI, H-LP
LH-HI
18WIPER-S*27,5
Sistema d’iniezione carburante multipoint/
sistema d’iniezione carburante multipoint
sequenziale
19STA7,5
Sistema d’iniezione carburante multipoint/
sistema d’iniezione carburante multipoint
sequenziale, sistema di avviamento, cambio
manuale multi-modalità, sistema di
spegnimento e avviamento intelligente
20ECU-B NO.315Impianto audio, sistema di entrata e
avviamento intelligente
21ECU-B NO.17,5Indicatori e misuratori
22ECU-B NO.27,5Sistema di controllo stabilità veicolo
23J/B60Scatola fusibili della strumentazione
24ALT125
DEF, S/HTR F/R, S/HTR F/L, CANVAS TOP,
ABS NO.1, ABS NO.2, RDI NO.1, FOG FR,
DRL
25
AMT*150Cambio manuale multi-modalità
BBC*240Sistema di spegnimento e avviamento
intelligente
FusibileAmpereCircuito

4227-3. Manutenzione “fai da te”
AYGO_OM_Europe_OM9A016L
*1: Veicoli con cambio manuale multi-modalità
*2: Veicoli con sistema di spegnimento e avviamento intelligente
*3: Sostituire il fusibile con un fusibile dello stesso amperaggio di quello originale
26EPS50Sistema servosterzo elettrico
27RDI NO.130*3Ventola di raffreddamento elettrica
40*3
28ABS NO.150Sistema frenante antibloccaggio, sistema di
controllo della stabilità del veicolo
29SPARE10Fusibile di ricambio
30SPARE20Fusibile di ricambio
31SPARE30Fusibile di ricambio
32DEF20Sbrinatore lunotto posteriore, sbrinatori degli
specchietti retrovisori esterni
33ABS NO.230Sistema frenante antibloccaggio, sistema di
controllo della stabilità del veicolo
34FOG FR7,5Fari fendinebbia, indicatori e misuratori
35DRL7,5Luci di guida diurna
36S/HTR F/R15Riscaldatori sedili (lato destro)
37CANVAS TOP20Tetto di tela
38S/HTR F/L15Riscaldatori sedili (lato sinistro)
FusibileAmpereCircuito

4237-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
AYGO_OM_Europe_OM9A016L■
Plancia lato guidatore
FusibileAmpereCircuito
1IG1 NO.25
Luce di retromarcia, sistema d’iniezione
carburante multipoint/sistema d’iniezione
carburante multipoint sequenziale, impianto
audio, sistema di controllo della stabilità del
veicolo
2WASHER15Lavacristalli del parabrezza, lavacristalli
lunotto posteriore
3ECU-IG NO.15
Centralina (ECU) carrozzeria principale,
indicatori e misuratori, impianto di
condizionamento aria, sbrinatore lunotto
posteriore, sbrinatori degli specchietti
retrovisori esterni, riscaldatori sedili, tetto di
tela, impianto audio, Sistema PCS
4ECU-IG NO.25Servosterzo elettrico, sistema di spegnimento
e avviamento intelligente
5WIPER RR15Tergicristallo del lunotto posteriore
6IG1 NO.15
Ventola elettrica di raffreddamento, sistema
frenante antibloccaggio, sistema di controllo
della stabilità del veicolo
7WIPER25Tergicristallo del parabrezza
8MIR HTR10Sbrinatori specchietti retrovisori esterni
9P/OUTLET15Presa di alimentazione
10ECU-ACC7,5
Specchietti retrovisori esterni, impianto audio,
sistema di spegnimento e avviamento
intelligente, indicatori e misuratori

4247-3. Manutenzione “fai da te”
AYGO_OM_Europe_OM9A016L
11IG2 NO.25
Sistema del bloccasterzo, sistema d’iniezione
carburante multipoint/sistema d’iniezione
carburante multipoint sequenziale, cambio
manuale multi-modalità
12A/BAG7,5Sistema airbag SRS
13METER5Indicatori e misuratori, sistema di
spegnimento e avviamento intelligente
14IG2 NO.115
Sistema d’iniezione carburante multipoint/
sistema d’iniezione carburante multipoint
sequenziale, luci di stop
15EFI NO.17,5
Sistema d’iniezione carburante multipoint/
sistema d’iniezione carburante multipoint
sequenziale, sistema di spegnimento e
avviamento intelligente
16OBD7,5Impianto di diagnosi a bordo
17STOP10
Luci di stop, terza luce di stop, sistema
d’iniezione carburante multipoint/sistema
d’iniezione carburante multipoint sequenziale,
sistema frenante antibloccaggio, sistema di
controllo della stabilità del veicolo, cambio
manuale multi-modalità, sistema di entrata e
avviamento intelligente
18TA I L10
Luci di posizione, luci della targa, fari
retronebbia, fari fendinebbia, luci di coda,
illuminazione interruttori, sistema d’iniezione
carburante multipoint/sistema d’iniezione
carburante multipoint sequenziale, indicatori e
misuratori, impianto audio
19HTR40Impianto di condizionamento aria
20AM140HTR, OBD, A/C, TAIL, FOG RR, STOP, P/W,
DOOR F/L, DOOR F/R
21AM2 NO.130EFI NO.2, EFI-MAIN, D/L
22EFI NO.27,5
Sistema d’iniezione carburante multipoint/
sistema d’iniezione carburante multipoint
sequenziale
23EFI-MAIN20
EFI NO.1, sistema d’iniezione carburante
multipoint/sistema d’iniezione carburante
multipoint sequenziale, pompa carburante
24D/L25Centralina (ECU), sistema di bloccaggio porte
25P/W30Alzacristalli elettrici
FusibileAmpereCircuito

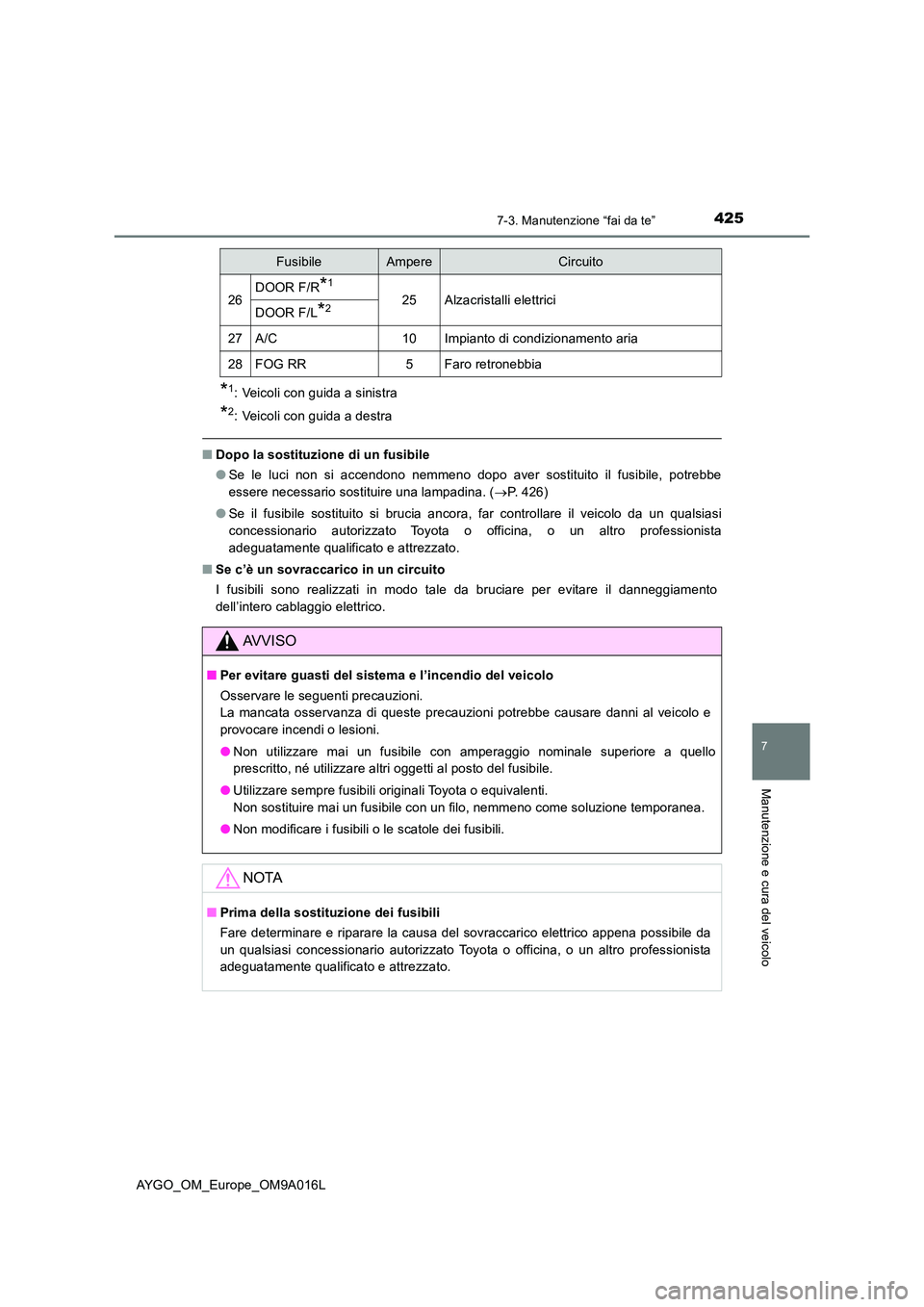

4257-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
AYGO_OM_Europe_OM9A016L
*1: Veicoli con guida a sinistra
*2: Veicoli con guida a destra
■Dopo la sostituzione di un fusibile
● Se le luci non si accendono nemmeno dopo aver sostituito il fusibile, potrebbe
essere necessario sostituire una lampadina. ( P. 426)
● Se il fusibile sostituito si brucia ancora, far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
■ Se c’è un sovraccarico in un circuito
I fusibili sono realizzati in modo tale da bruciare per evitare il danneggiamento
dell’intero cablaggio elettrico.
26DOOR F/R*1
25Alzacristalli elettriciDOOR F/L*2
27A/C10Impianto di condizionamento aria
28FOG RR5Faro retronebbia
AVVISO
■ Per evitare guasti del sistema e l’incendio del veicolo
Osservare le seguenti precauzioni.
La mancata osservanza di queste precauzioni potrebbe causare danni al veicolo e
provocare incendi o lesioni.
● Non utilizzare mai un fusibile con amperaggio nominale superiore a quello
prescritto, né utilizzare altri oggetti al posto del fusibile.
● Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un filo, nemmeno come soluzione temporanea.
● Non modificare i fusibili o le scatole dei fusibili.
NOTA
■Prima della sostituzione dei fusibili
Fare determinare e riparare la causa del sovraccarico elettrico appena possibile da
un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
FusibileAmpereCircuito

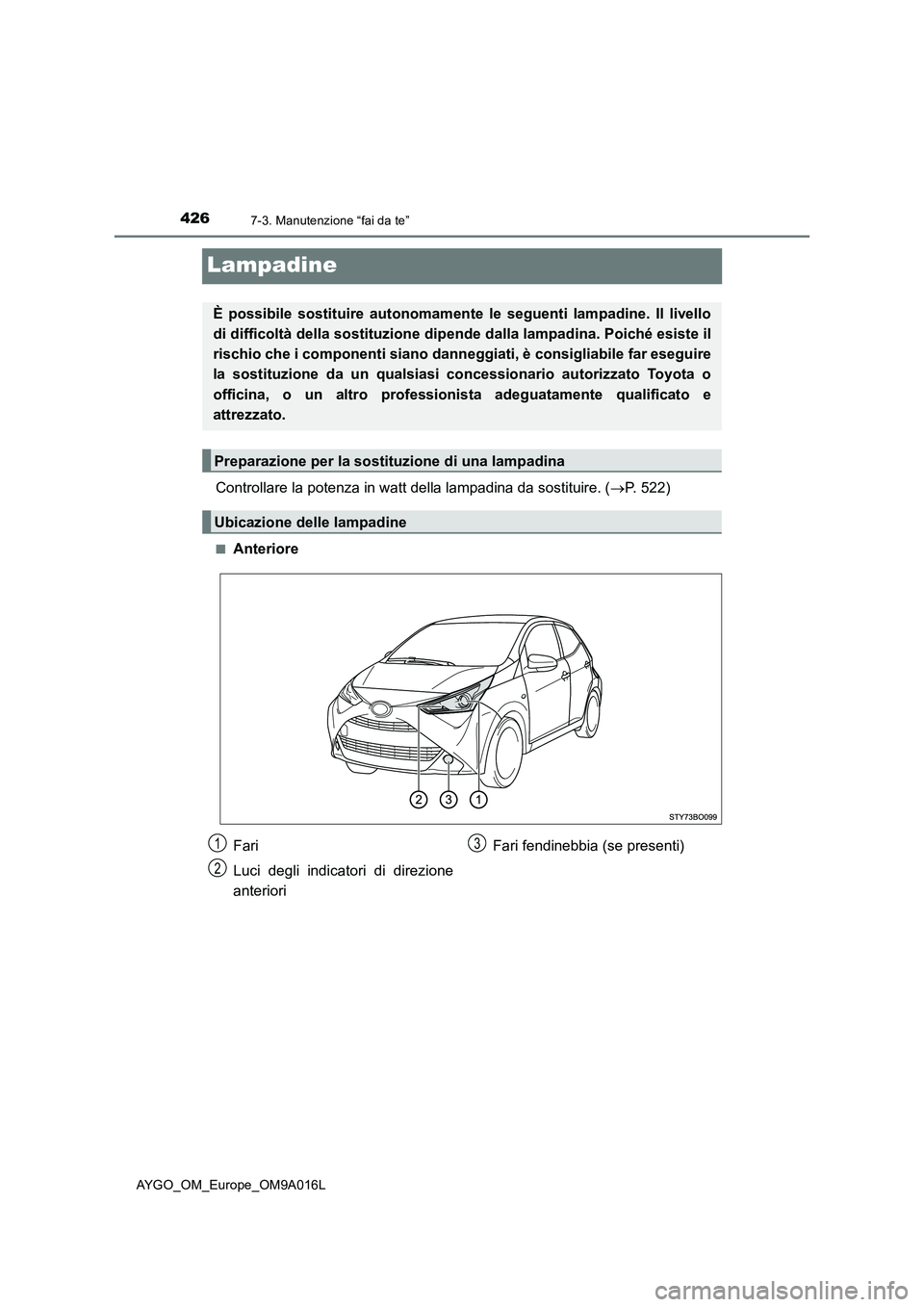

4267-3. Manutenzione “fai da te”
AYGO_OM_Europe_OM9A016L
Lampadine
Controllare la potenza in watt della lampadina da sostituire. (P. 522)
■Anteriore
È possibile sostituire autonomamente le seguenti lampadine. Il livello
di difficoltà della sostituzione dipende dalla lampadina. Poiché esiste il
rischio che i componenti siano danneggiati, è consigliabile far eseguire
la sostituzione da un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e
attrezzato.
Preparazione per la sostituzione di una lampadina
Ubicazione delle lampadine
Fari
Luci degli indicatori di direzione
anterioriFari fendinebbia (se presenti)1
2
3

4277-3. Manutenzione “fai da te”
7
Manutenzione e cura del veicolo
AYGO_OM_Europe_OM9A016L■
Posteriore
*1: Veicoli con guida a sinistra
*2: Veicoli con guida a destra
Luci di stop
Faro retronebbia
*1 o luce di
retromarcia
*2
Luci degli indicatori di direzione
posterioriLuci della targa
Luce di retromarcia
*1 o faro
retronebbia
*2
Terza luce di stop
1
2
3
4
5
6

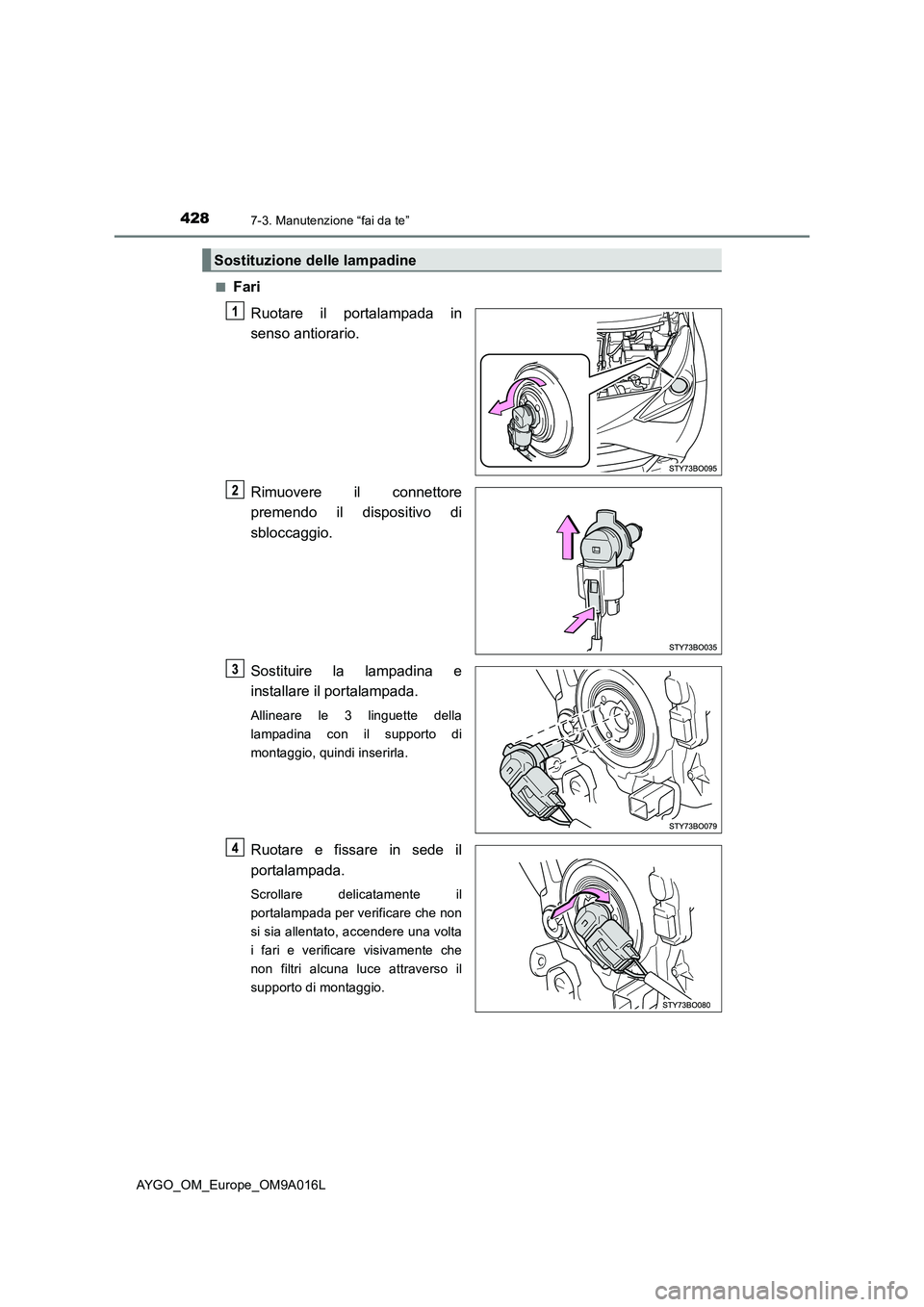

4287-3. Manutenzione “fai da te”
AYGO_OM_Europe_OM9A016L■
Fari
Ruotare il portalampada in
senso antiorario.
Rimuovere il connettore
premendo il dispositivo di
sbloccaggio.
Sostituire la lampadina e
installare il portalampada.
Allineare le 3 linguette della
lampadina con il supporto di
montaggio, quindi inserirla.
Ruotare e fissare in sede il
portalampada.
Scrollare delicatamente il
portalampada per verificare che non
si sia allentato, accendere una volta
i fari e verificare visivamente che
non filtri alcuna luce attraverso il
supporto di montaggio.
Sostituzione delle lampadine
