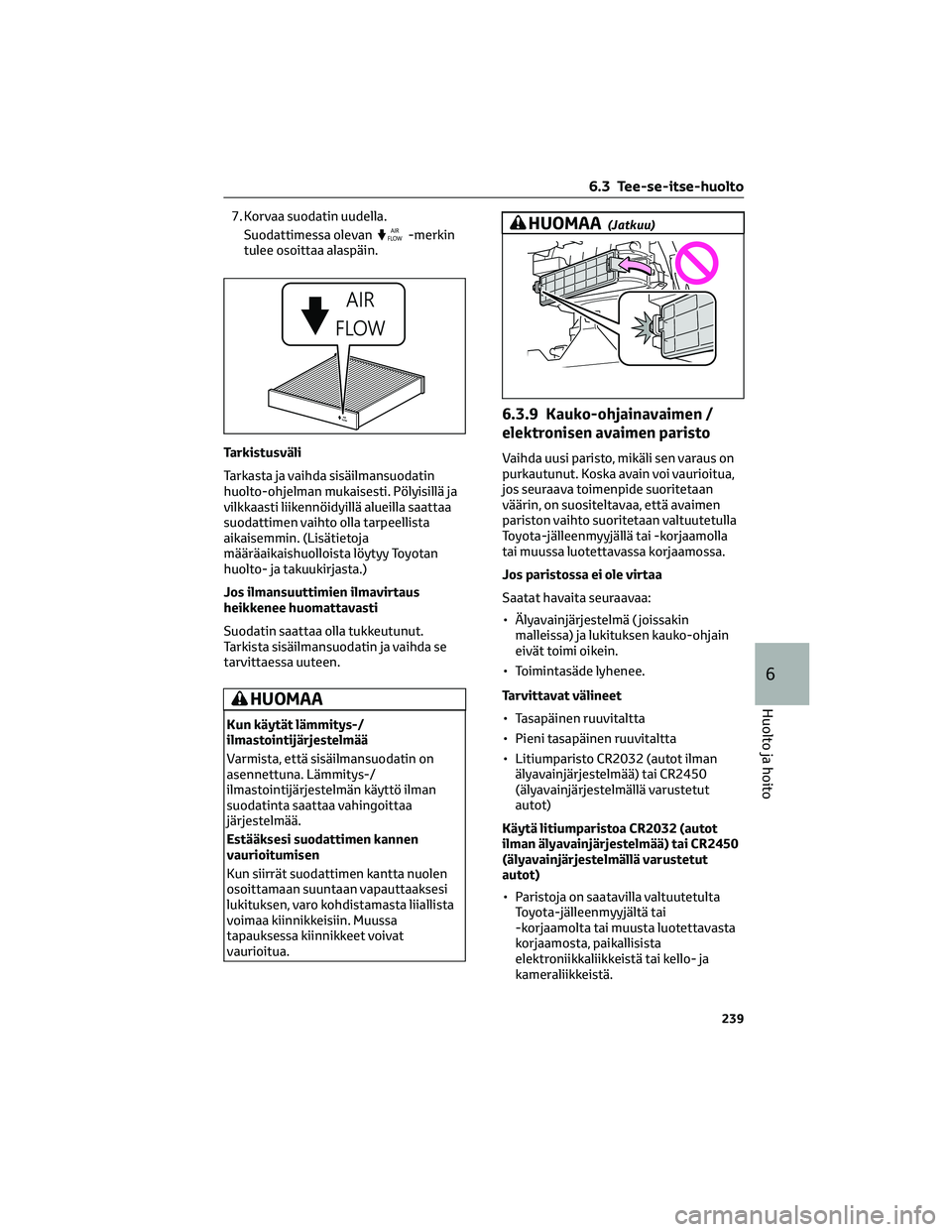

7. Korvaa suodatin uudella.
Suodattimessa olevan
-merkin
tulee osoittaa alaspäin.
Tarkistusväli
Tarkasta ja vaihda sisäilmansuodatin
huolto-ohjelman mukaisesti. Pölyisillä ja
vilkkaasti liikennöidyillä alueilla saattaa
suodattimen vaihto olla tarpeellista
aikaisemmin. (Lisätietoja
määräaikaishuolloista löytyy Toyotan
huolto- ja takuukirjasta.)
Jos ilmansuuttimien ilmavirtaus
heikkenee huomattavasti
Suodatin saattaa olla tukkeutunut.
Tarkista sisäilmansuodatin ja vaihda se
tarvittaessa uuteen.
HUOMAA
Kun käytät lämmitys-/
ilmastointijärjestelmää
Varmista, että sisäilmansuodatin on
asennettuna. Lämmitys-/
ilmastointijärjestelmän käyttö ilman
suodatinta saattaa vahingoittaa
järjestelmää.
Estääksesi suodattimen kannen
vaurioitumisen
Kun siirrät suodattimen kantta nuolen
osoittamaan suuntaan vapauttaaksesi
lukituksen, varo kohdistamasta liiallista
voimaa kiinnikkeisiin. Muussa
tapauksessa kiinnikkeet voivat
vaurioitua.
HUOMAA(Jatkuu)
6.3.9 Kauko-ohjainavaimen /
elektronisen avaimen paristo
Vaihda uusi paristo, mikäli sen varaus on
purkautunut. Koska avain voi vaurioitua,
jos seuraava toimenpide suoritetaan
väärin, on suositeltavaa, että avaimen
pariston vaihto suoritetaan valtuutetulla
Toyota-jälleenmyyjällä tai -korjaamolla
tai muussa luotettavassa korjaamossa.
Jos paristossa ei ole virtaa
Saatat havaita seuraavaa:
• Älyavainjärjestelmä ( joissakin
malleissa) ja lukituksen kauko-ohjain
eivät toimi oikein.
• Toimintasäde lyhenee.
Tarvittavat välineet
• Tasapäinen ruuvitaltta
• Pieni tasapäinen ruuvitaltta
• Litiumparisto CR2032 (autot ilman
älyavainjärjestelmää) tai CR2450
(älyavainjärjestelmällä varustetut
autot)
Käytä litiumparistoa CR2032 (autot
ilman älyavainjärjestelmää) tai CR2450
(älyavainjärjestelmällä varustetut
autot)
• Paristoja on saatavilla valtuutetulta
Toyota-jälleenmyyjältä tai
-korjaamolta tai muusta luotettavasta
korjaamosta, paikallisista
elektroniikkaliikkeistä tai kello- ja
kameraliikkeistä.
6.3 Tee-se-itse-huolto
239
6
Huolto ja hoito

• Korvaa vain samalla tai valmistajan
suosittelemalla korvaavalla tyypillä.
• Hävitä käytetyt paristot
asianmukaisesti.

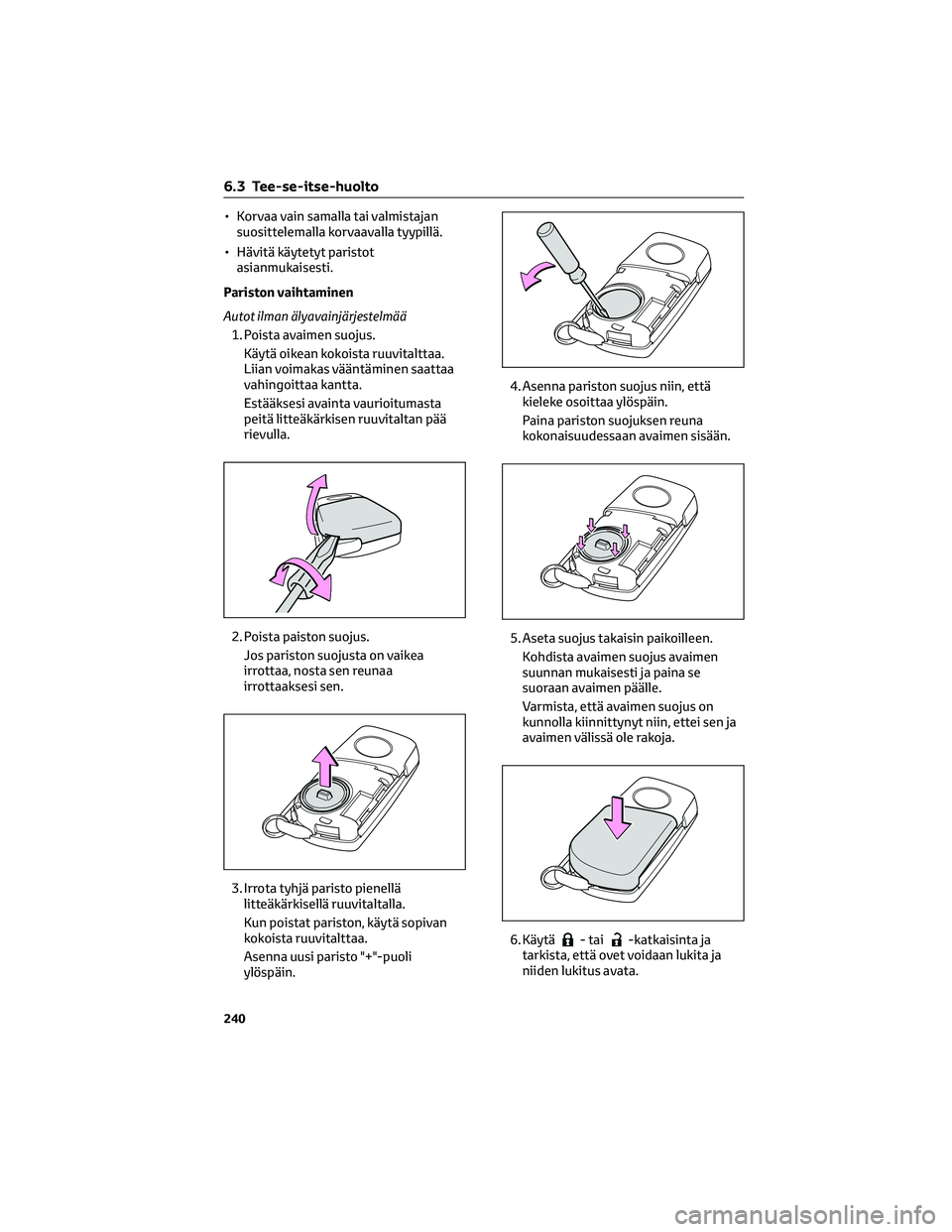

Pariston vaihtaminen
Autot ilman älyavainjärjestelmää
1. Poista avaimen suojus.
Käytä oikean kokoista ruuvitalttaa.
Liian voimakas vääntäminen saattaa
vahingoittaa kantta.
Estääksesi avainta vaurioitumasta
peitä litteäkärkisen ruuvitaltan pää
rievulla.
2. Poista paiston suojus.
Jos pariston suojusta on vaikea
irrottaa, nosta sen reunaa
irrottaaksesi sen.
3. Irrota tyhjä paristo pienellä
litteäkärkisellä ruuvitaltalla.
Kun poistat pariston, käytä sopivan
kokoista ruuvitalttaa.
Asenna uusi paristo "+"-puoli
ylöspäin.4. Asenna pariston suojus niin, että
kieleke osoittaa ylöspäin.
Paina pariston suojuksen reuna
kokonaisuudessaan avaimen sisään.
5. Aseta suojus takaisin paikoilleen.
Kohdista avaimen suojus avaimen
suunnan mukaisesti ja paina se
suoraan avaimen päälle.
Varmista, että avaimen suojus on
kunnolla kiinnittynyt niin, ettei sen ja
avaimen välissä ole rakoja.
6. Käytä
- tai-katkaisinta ja
tarkista, että ovet voidaan lukita ja
niiden lukitus avata.
6.3 Tee-se-itse-huolto
240

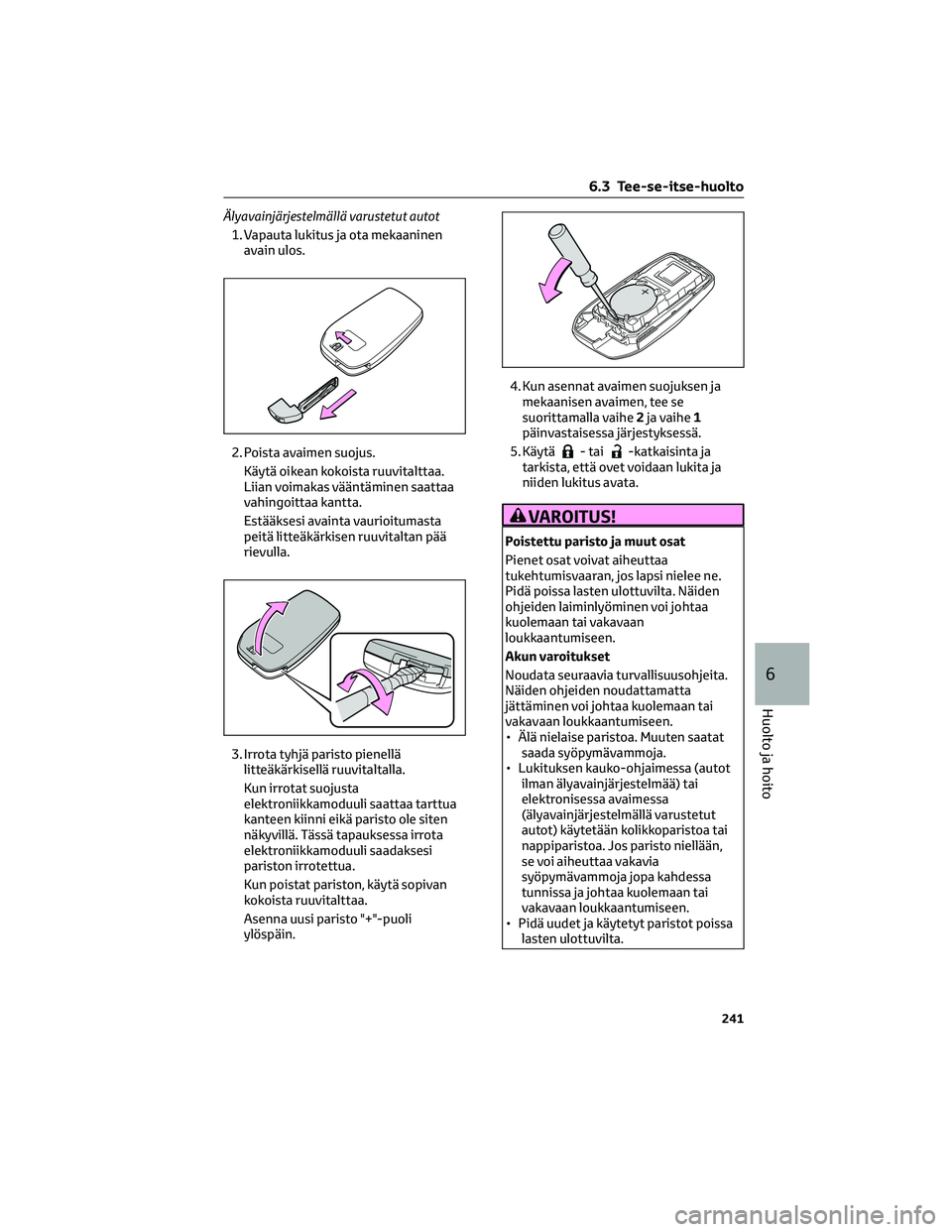

Älyavainjärjestelmällä varustetut autot
1. Vapauta lukitus ja ota mekaaninen
avain ulos.
2. Poista avaimen suojus.
Käytä oikean kokoista ruuvitalttaa.
Liian voimakas vääntäminen saattaa
vahingoittaa kantta.
Estääksesi avainta vaurioitumasta
peitä litteäkärkisen ruuvitaltan pää
rievulla.
3. Irrota tyhjä paristo pienellä
litteäkärkisellä ruuvitaltalla.
Kun irrotat suojusta
elektroniikkamoduuli saattaa tarttua
kanteen kiinni eikä paristo ole siten
näkyvillä. Tässä tapauksessa irrota
elektroniikkamoduuli saadaksesi
pariston irrotettua.
Kun poistat pariston, käytä sopivan
kokoista ruuvitalttaa.
Asenna uusi paristo "+"-puoli
ylöspäin.4. Kun asennat avaimen suojuksen ja
mekaanisen avaimen, tee se
suorittamalla vaihe2ja vaihe1
päinvastaisessa järjestyksessä.
5. Käytä
- tai-katkaisinta ja
tarkista, että ovet voidaan lukita ja
niiden lukitus avata.
VAROITUS!
Poistettu paristo ja muut osat
Pienet osat voivat aiheuttaa
tukehtumisvaaran, jos lapsi nielee ne.
Pidä poissa lasten ulottuvilta. Näiden
ohjeiden laiminlyöminen voi johtaa
kuolemaan tai vakavaan
loukkaantumiseen.
Akun varoitukset
Noudata seuraavia turvallisuusohjeita.
Näiden ohjeiden noudattamatta
jättäminen voi johtaa kuolemaan tai
vakavaan loukkaantumiseen.
• Älä nielaise paristoa. Muuten saatat
saada syöpymävammoja.
• Lukituksen kauko-ohjaimessa (autot
ilman älyavainjärjestelmää) tai
elektronisessa avaimessa
(älyavainjärjestelmällä varustetut
autot) käytetään kolikkoparistoa tai
nappiparistoa. Jos paristo niellään,
se voi aiheuttaa vakavia
syöpymävammoja jopa kahdessa
tunnissa ja johtaa kuolemaan tai
vakavaan loukkaantumiseen.
• Pidä uudet ja käytetyt paristot poissa
lasten ulottuvilta.
6.3 Tee-se-itse-huolto
241
6
Huolto ja hoito

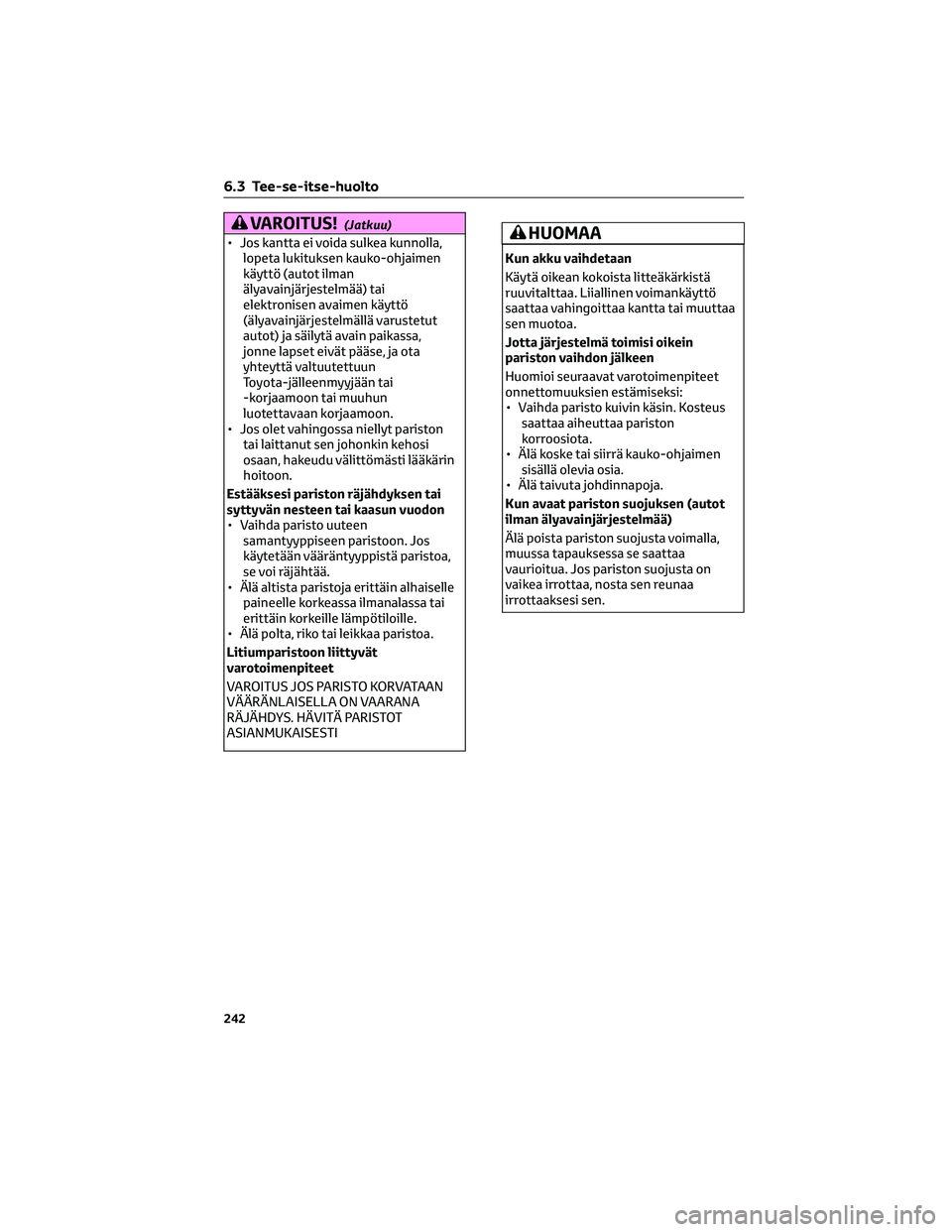

VAROITUS!(Jatkuu)
• Jos kantta ei voida sulkea kunnolla,
lopeta lukituksen kauko-ohjaimen
käyttö (autot ilman
älyavainjärjestelmää) tai
elektronisen avaimen käyttö
(älyavainjärjestelmällä varustetut
autot) ja säilytä avain paikassa,
jonne lapset eivät pääse, ja ota
yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun
luotettavaan korjaamoon.
• Jos olet vahingossa niellyt pariston
tai laittanut sen johonkin kehosi
osaan, hakeudu välittömästi lääkärin
hoitoon.
Estääksesi pariston räjähdyksen tai
syttyvän nesteen tai kaasun vuodon
• Vaihda paristo uuteen
samantyyppiseen paristoon. Jos
käytetään vääräntyyppistä paristoa,
se voi räjähtää.
• Älä altista paristoja erittäin alhaiselle
paineelle korkeassa ilmanalassa tai
erittäin korkeille lämpötiloille.
• Älä polta, riko tai leikkaa paristoa.
Litiumparistoon liittyvät
varotoimenpiteet
VAROITUS JOS PARISTO KORVATAAN
VÄÄRÄNLAISELLA ON VAARANA
RÄJÄHDYS. HÄVITÄ PARISTOT
ASIANMUKAISESTIHUOMAA
Kun akku vaihdetaan
Käytä oikean kokoista litteäkärkistä
ruuvitalttaa. Liiallinen voimankäyttö
saattaa vahingoittaa kantta tai muuttaa
sen muotoa.
Jotta järjestelmä toimisi oikein
pariston vaihdon jälkeen
Huomioi seuraavat varotoimenpiteet
onnettomuuksien estämiseksi:
• Vaihda paristo kuivin käsin. Kosteus
saattaa aiheuttaa pariston
korroosiota.
• Älä koske tai siirrä kauko-ohjaimen
sisällä olevia osia.
• Älä taivuta johdinnapoja.
Kun avaat pariston suojuksen (autot
ilman älyavainjärjestelmää)
Älä poista pariston suojusta voimalla,
muussa tapauksessa se saattaa
vaurioitua. Jos pariston suojusta on
vaikea irrottaa, nosta sen reunaa
irrottaaksesi sen.
6.3 Tee-se-itse-huolto
242

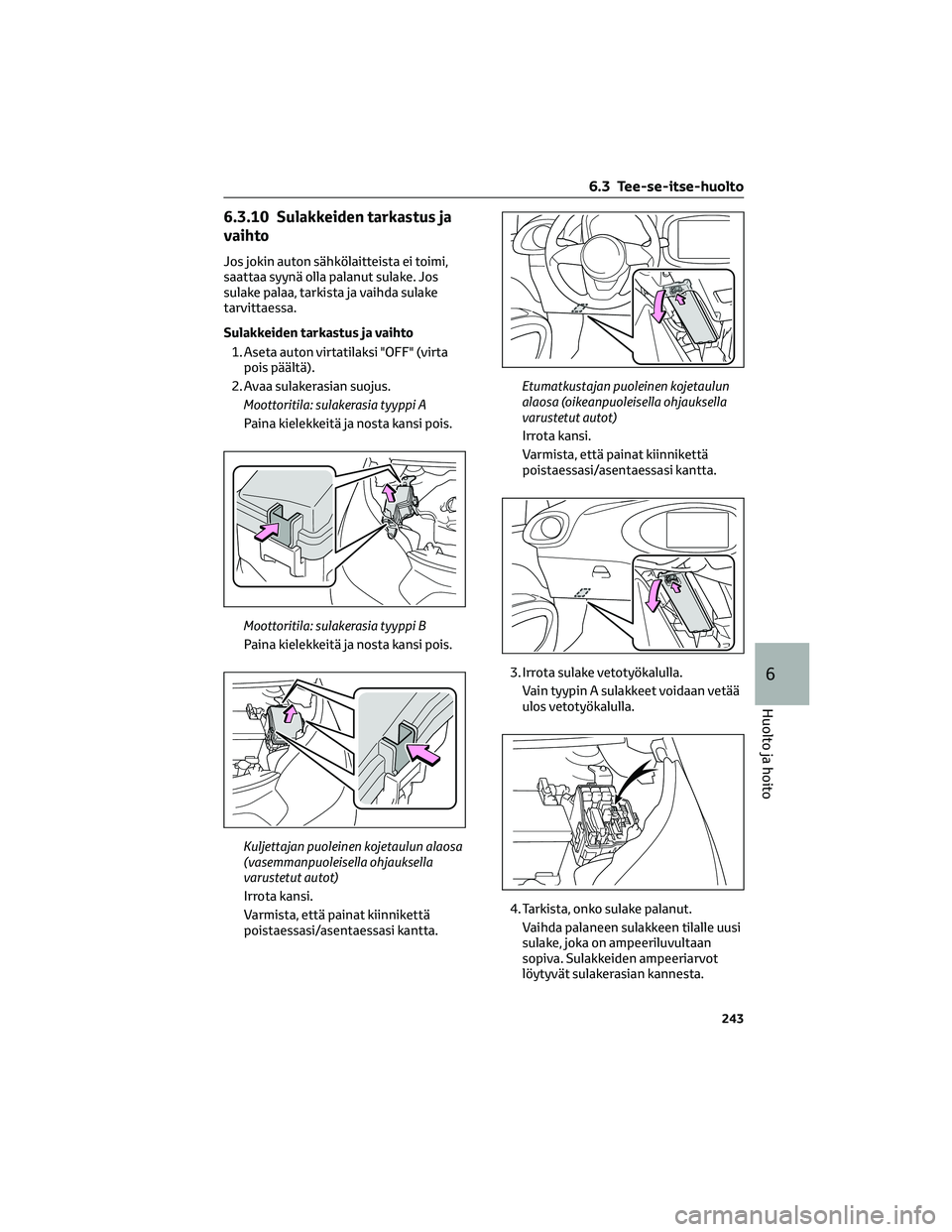

6.3.10 Sulakkeiden tarkastus ja
vaihto
Jos jokin auton sähkölaitteista ei toimi,
saattaa syynä olla palanut sulake. Jos
sulake palaa, tarkista ja vaihda sulake
tarvittaessa.
Sulakkeiden tarkastus ja vaihto
1. Aseta auton virtatilaksi "OFF" (virta
pois päältä).
2. Avaa sulakerasian suojus.
Moottoritila: sulakerasia tyyppi A
Paina kielekkeitä ja nosta kansi pois.
Moottoritila: sulakerasia tyyppi B
Paina kielekkeitä ja nosta kansi pois.
Kuljettajan puoleinen kojetaulun alaosa
(vasemmanpuoleisella ohjauksella
varustetut autot)
Irrota kansi.
Varmista, että painat kiinnikettä
poistaessasi/asentaessasi kantta.Etumatkustajan puoleinen kojetaulun
alaosa (oikeanpuoleisella ohjauksella
varustetut autot)
Irrota kansi.
Varmista, että painat kiinnikettä
poistaessasi/asentaessasi kantta.
3. Irrota sulake vetotyökalulla.
Vain tyypin A sulakkeet voidaan vetää
ulos vetotyökalulla.
4. Tarkista, onko sulake palanut.
Vaihda palaneen sulakkeen tilalle uusi
sulake, joka on ampeeriluvultaan
sopiva. Sulakkeiden ampeeriarvot
löytyvät sulakerasian kannesta.
6.3 Tee-se-itse-huolto
243
6
Huolto ja hoito

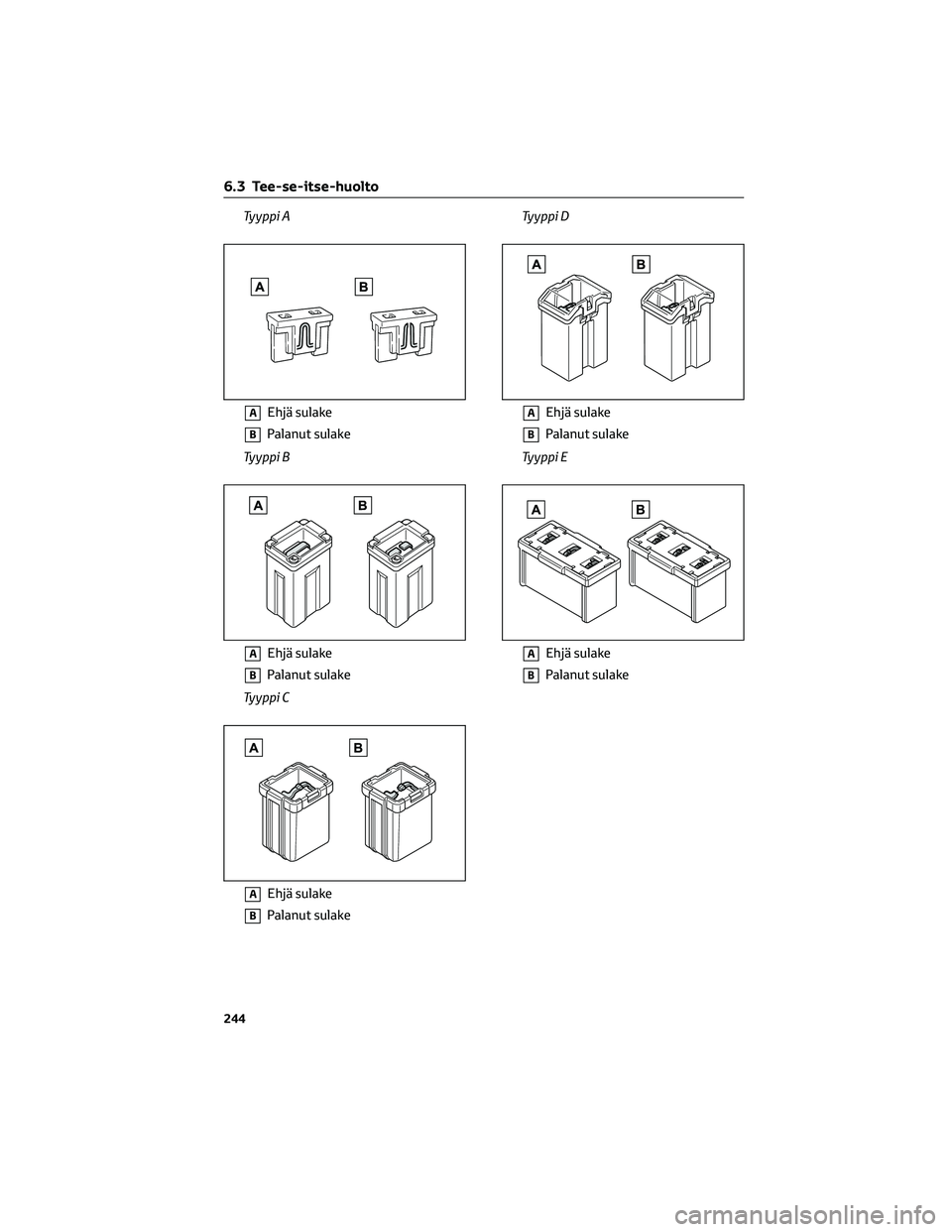

Tyyppi A
Tyyppi B
Tyyppi CTyyppi D
Tyyppi E
AEhjä sulake
BPalanut sulake
AEhjä sulake
BPalanut sulake
AEhjä sulake
BPalanut sulake
AEhjä sulake
BPalanut sulake
AEhjä sulake
BPalanut sulake
6.3 Tee-se-itse-huolto
244

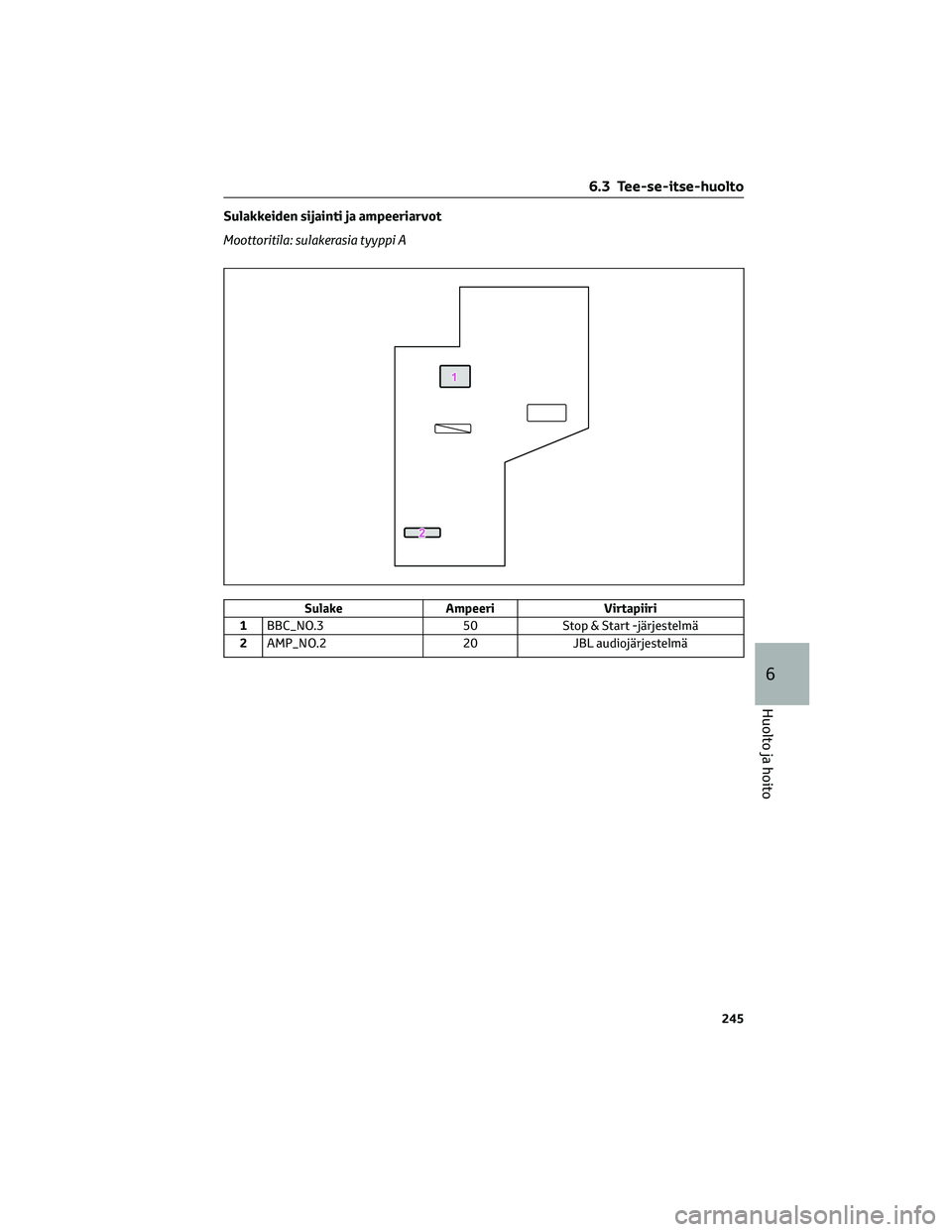

Sulakkeiden sijainti ja ampeeriarvot
Moottoritila: sulakerasia tyyppi A
Sulake Ampeeri Virtapiiri
1BBC_NO.3 50 Stop & Start -järjestelmä
2AMP_NO.2 20 JBL audiojärjestelmä
6.3 Tee-se-itse-huolto
245
6
Huolto ja hoito

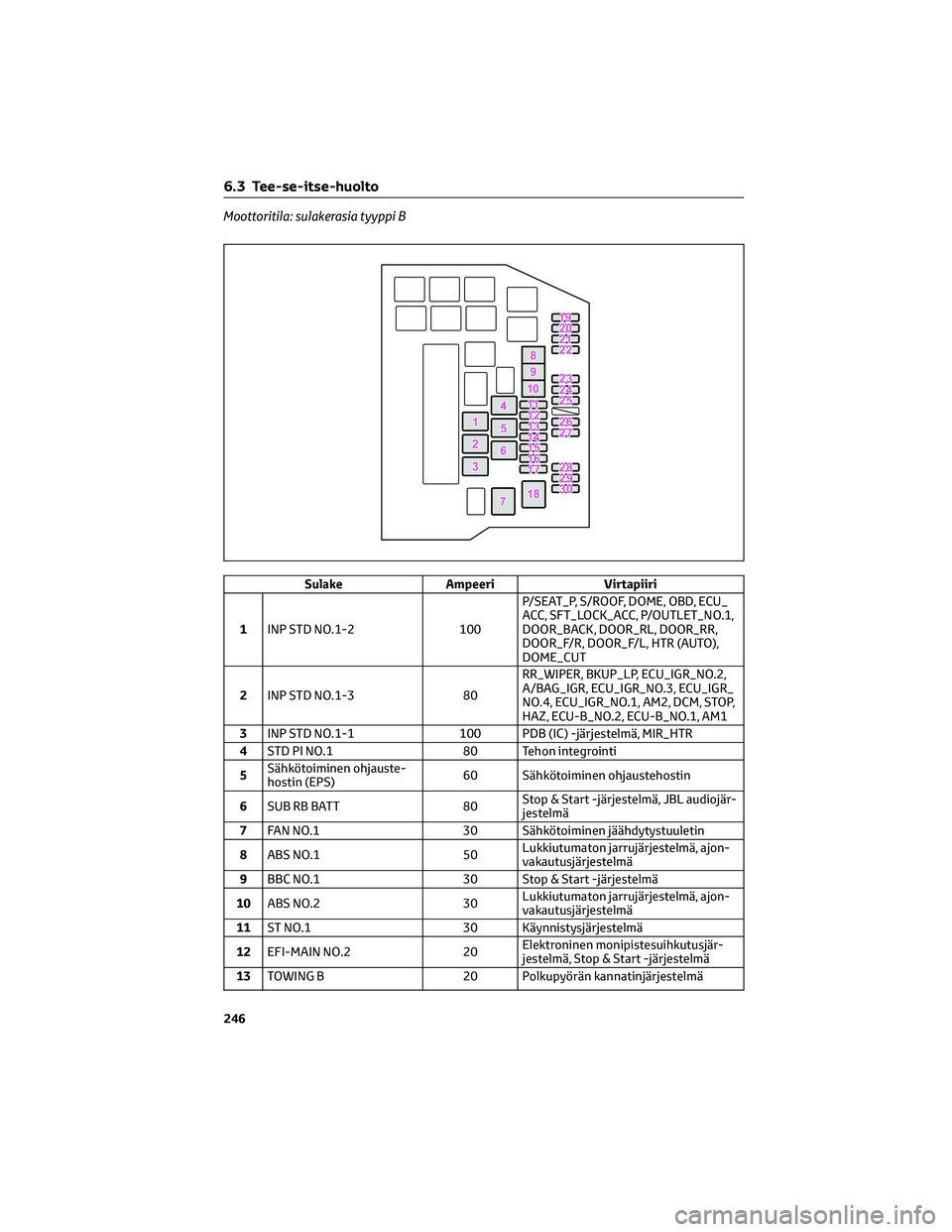

Moottoritila: sulakerasia tyyppi B
Sulake Ampeeri Virtapiiri
1INP STD NO.1-2 100P/SEAT_P, S/ROOF, DOME, OBD, ECU_
ACC, SFT_LOCK_ACC, P/OUTLET_NO.1,
DOOR_BACK, DOOR_RL, DOOR_RR,
DOOR_F/R, DOOR_F/L, HTR (AUTO),
DOME_CUT
2INP STD NO.1-3 80RR_WIPER, BKUP_LP, ECU_IGR_NO.2,
A/BAG_IGR, ECU_IGR_NO.3, ECU_IGR_
NO.4, ECU_IGR_NO.1, AM2, DCM, STOP,
HAZ, ECU-B_NO.2, ECU-B_NO.1, AM1
3INP STD NO.1-1 100 PDB (IC) -järjestelmä, MIR_HTR
4STD PI NO.1 80 Tehon integrointi
5Sähkötoiminen ohjauste-
hostin (EPS)60 Sähkötoiminen ohjaustehostin
6SUB RB BATT 80Stop & Start -järjestelmä, JBL audiojär-
jestelmä
7FAN NO.1 30 Sähkötoiminen jäähdytystuuletin
8ABS NO.1 50Lukkiutumaton jarrujärjestelmä, ajon-
vakautusjärjestelmä
9BBC NO.1 30 Stop & Start -järjestelmä
10ABS NO.2 30Lukkiutumaton jarrujärjestelmä, ajon-
vakautusjärjestelmä
11ST NO.1 30 Käynnistysjärjestelmä
12EFI-MAIN NO.2 20Elektroninen monipistesuihkutusjär-
jestelmä, Stop & Start -järjestelmä
13TOWING B 20 Polkupyörän kannatinjärjestelmä
6.3 Tee-se-itse-huolto
246

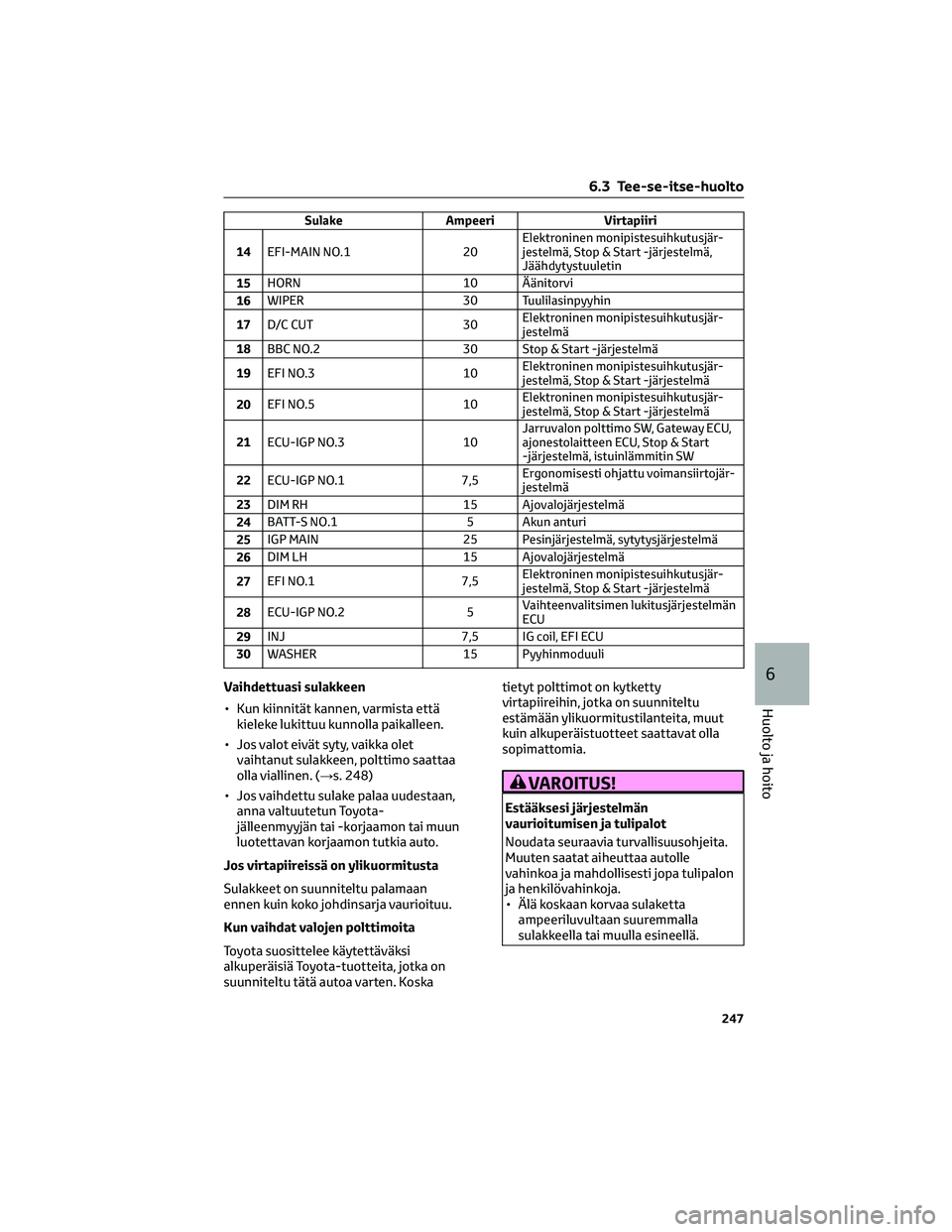

Sulake Ampeeri Virtapiiri
14EFI-MAIN NO.1 20Elektroninen monipistesuihkutusjär-
jestelmä, Stop & Start -järjestelmä,
Jäähdytystuuletin
15HORN 10 Äänitorvi
16WIPER 30 Tuulilasinpyyhin
17D/C CUT 30Elektroninen monipistesuihkutusjär-
jestelmä
18BBC NO.2 30 Stop & Start -järjestelmä
19EFI NO.3 10Elektroninen monipistesuihkutusjär-
jestelmä, Stop & Start -järjestelmä
20EFI NO.5 10Elektroninen monipistesuihkutusjär-
jestelmä, Stop & Start -järjestelmä
21ECU-IGP NO.3 10Jarruvalon polttimo SW, Gateway ECU,
ajonestolaitteen ECU, Stop & Start
-järjestelmä, istuinlämmitin SW
22ECU-IGP NO.1 7,5Ergonomisesti ohjattu voimansiirtojär-
jestelmä
23DIM RH 15 Ajovalojärjestelmä
24BATT-S NO.1 5 Akun anturi
25IGP MAIN 25 Pesinjärjestelmä, sytytysjärjestelmä
26DIM LH 15 Ajovalojärjestelmä
27EFI NO.1 7,5Elektroninen monipistesuihkutusjär-
jestelmä, Stop & Start -järjestelmä
28ECU-IGP NO.2 5Vaihteenvalitsimen lukitusjärjestelmän
ECU
29INJ 7,5 IG coil, EFI ECU
30WASHER 15 Pyyhinmoduuli
Vaihdettuasi sulakkeen
• Kun kiinnität kannen, varmista että
kieleke lukittuu kunnolla paikalleen.
• Jos valot eivät syty, vaikka olet
vaihtanut sulakkeen, polttimo saattaa
olla viallinen. (→s. 248)
• Jos vaihdettu sulake palaa uudestaan,
anna valtuutetun Toyota-
jälleenmyyjän tai -korjaamon tai muun
luotettavan korjaamon tutkia auto.
Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan
ennen kuin koko johdinsarja vaurioituu.
Kun vaihdat valojen polttimoita
Toyota suosittelee käytettäväksi
alkuperäisiä Toyota-tuotteita, jotka on
suunniteltu tätä autoa varten. Koskatietyt polttimot on kytketty
virtapiireihin, jotka on suunniteltu
estämään ylikuormitustilanteita, muut
kuin alkuperäistuotteet saattavat olla
sopimattomia.
VAROITUS!
Estääksesi järjestelmän
vaurioitumisen ja tulipalot
Noudata seuraavia turvallisuusohjeita.
Muuten saatat aiheuttaa autolle
vahinkoa ja mahdollisesti jopa tulipalon
ja henkilövahinkoja.
• Älä koskaan korvaa sulaketta
ampeeriluvultaan suuremmalla
sulakkeella tai muulla esineellä.
6.3 Tee-se-itse-huolto
247
6
Huolto ja hoito

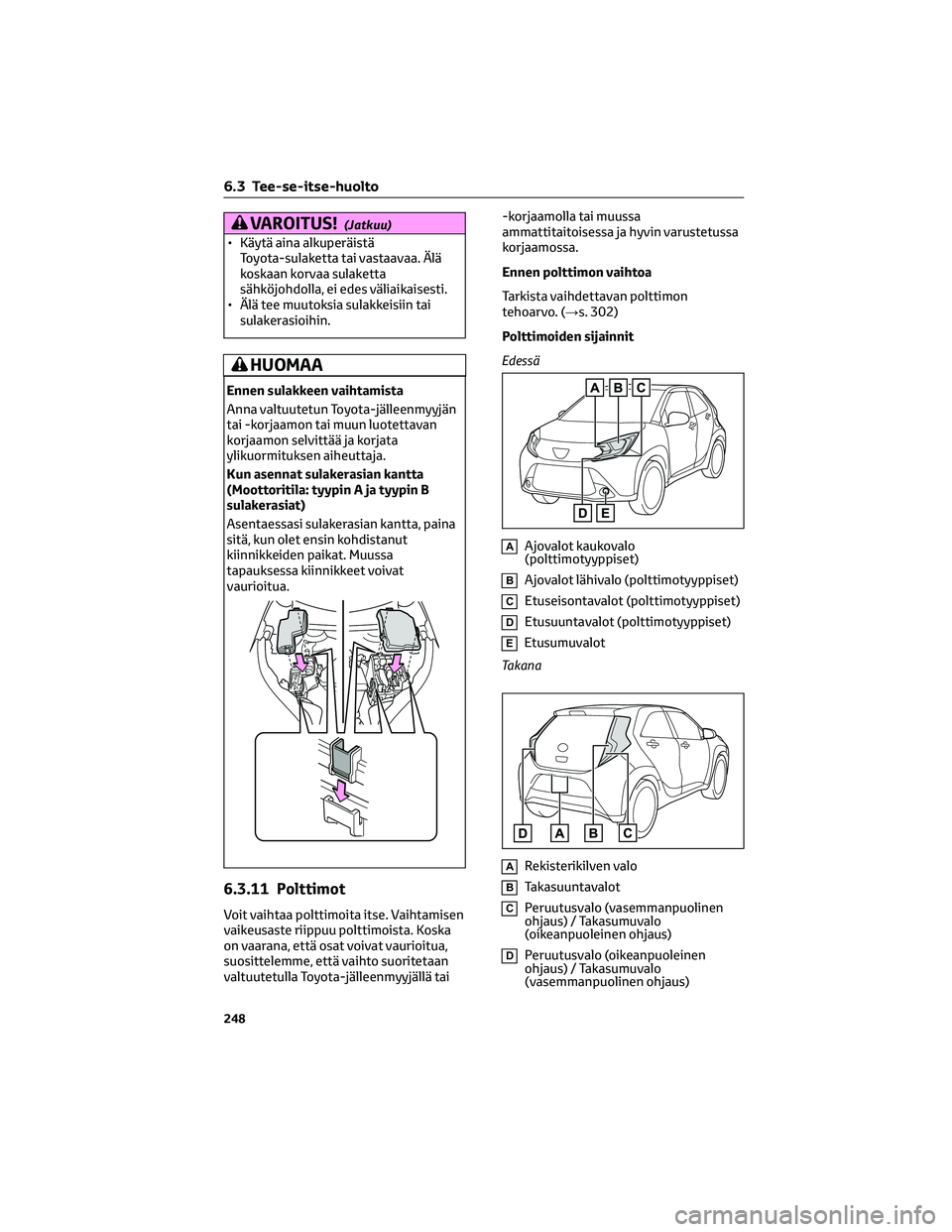

VAROITUS!(Jatkuu)
• Käytä aina alkuperäistä
Toyota-sulaketta tai vastaavaa. Älä
koskaan korvaa sulaketta
sähköjohdolla, ei edes väliaikaisesti.
• Älä tee muutoksia sulakkeisiin tai
sulakerasioihin.
HUOMAA
Ennen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyyjän
tai -korjaamon tai muun luotettavan
korjaamon selvittää ja korjata
ylikuormituksen aiheuttaja.
Kun asennat sulakerasian kantta
(Moottoritila: tyypin A ja tyypin B
sulakerasiat)
Asentaessasi sulakerasian kantta, paina
sitä, kun olet ensin kohdistanut
kiinnikkeiden paikat. Muussa
tapauksessa kiinnikkeet voivat
vaurioitua.
6.3.11 Polttimot
Voit vaihtaa polttimoita itse. Vaihtamisen
vaikeusaste riippuu polttimoista. Koska
on vaarana, että osat voivat vaurioitua,
suosittelemme, että vaihto suoritetaan
valtuutetulla Toyota-jälleenmyyjällä tai-korjaamolla tai muussa
ammattitaitoisessa ja hyvin varustetussa
korjaamossa.
Ennen polttimon vaihtoa
Tarkista vaihdettavan polttimon
tehoarvo. (→s. 302)
Polttimoiden sijainnit
Edessä
AAjovalot kaukovalo
(polttimotyyppiset)
BAjovalot lähivalo (polttimotyyppiset)
CEtuseisontavalot (polttimotyyppiset)
DEtusuuntavalot (polttimotyyppiset)
EEtusumuvalot
Takana
ARekisterikilven valo
BTakasuuntavalot
CPeruutusvalo (vasemmanpuolinen
ohjaus) / Takasumuvalo
(oikeanpuoleinen ohjaus)
DPeruutusvalo (oikeanpuoleinen
ohjaus) / Takasumuvalo
(vasemmanpuolinen ohjaus)
6.3 Tee-se-itse-huolto
248
