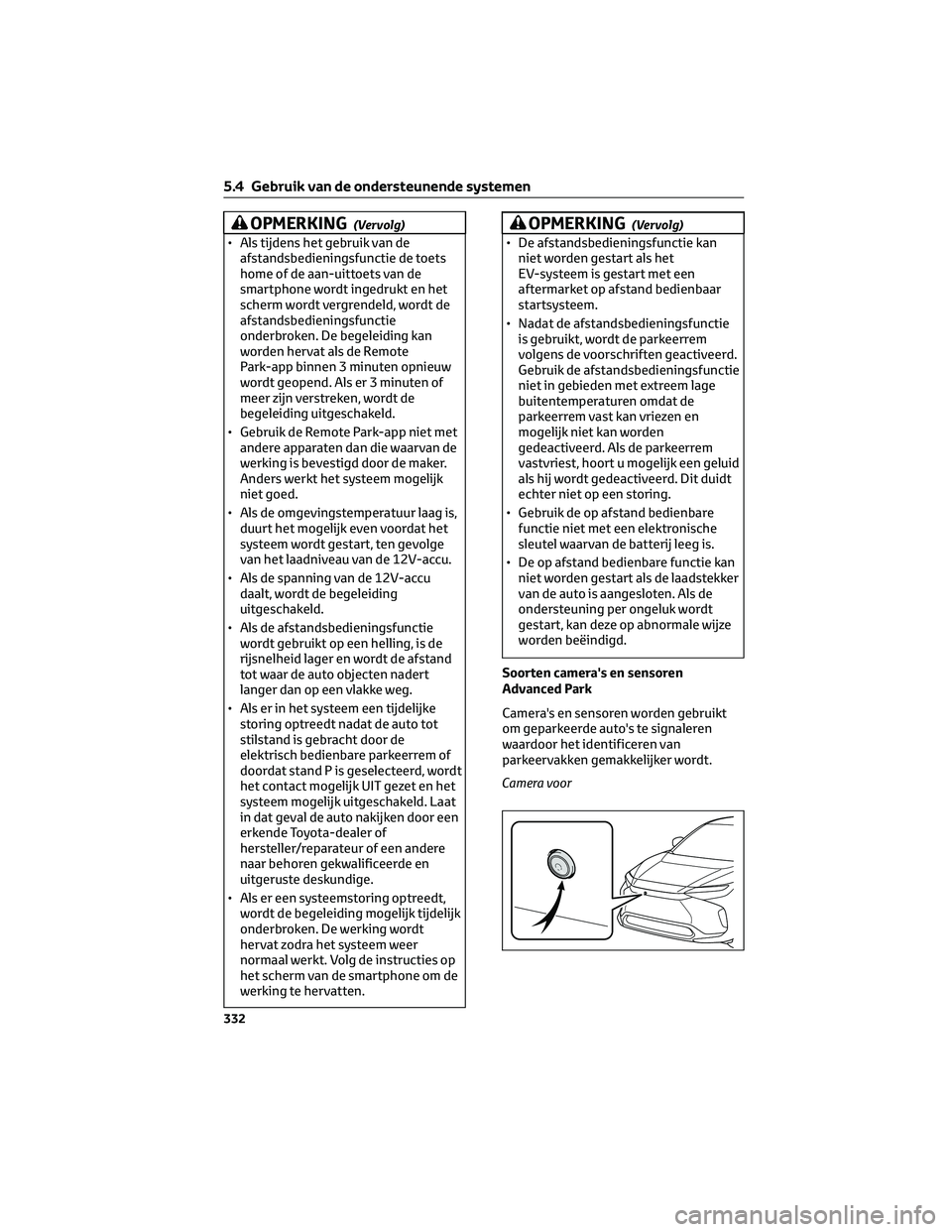

OPMERKING(Vervolg)
• Als tijdens het gebruik van deafstandsbedieningsfunctie de toets
home of de aan-uittoets van de
smartphone wordt ingedrukt en het
scherm wordt vergrendeld, wordt de
afstandsbedieningsfunctie
onderbroken. De begeleiding kan
worden hervat als de Remote
Park-app binnen 3 minuten opnieuw
wordt geopend. Als er 3 minuten of
meer zijn verstreken, wordt de
begeleiding uitgeschakeld.
• Gebruik de Remote Park-app niet met andere apparaten dan die waarvan de
werking is bevestigd door de maker.
Anders werkt het systeem mogelijk
niet goed.
• Als de omgevingstemperatuur laag is, duurt het mogelijk even voordat het
systeem wordt gestart, ten gevolge
van het laadniveau van de 12V-accu.
• Als de spanning van de 12V-accu daalt, wordt de begeleiding
uitgeschakeld.
• Als de afstandsbedieningsfunctie wordt gebruikt op een helling, is de
rijsnelheid lager en wordt de afstand
tot waar de auto objecten nadert
langer dan op een vlakke weg.
• Als er in het systeem een tijdelijke storing optreedt nadat de auto tot
stilstand is gebracht door de
elektrisch bedienbare parkeerrem of
doordat stand P is geselecteerd, wordt
het contact mogelijk UIT gezet en het
systeem mogelijk uitgeschakeld. Laat
in dat geval de auto nakijken door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
• Als er een systeemstoring optreedt, wordt de begeleiding mogelijk tijdelijk
onderbroken. De werking wordt
hervat zodra het systeem weer
normaal werkt. Volg de instructies op
het scherm van de smartphone om de
werking te hervatten.
OPMERKING(Vervolg)
• De afstandsbedieningsfunctie kanniet worden gestart als het
EV-systeem is gestart met een
aftermarket op afstand bedienbaar
startsysteem.
• Nadat de afstandsbedieningsfunctie is gebruikt, wordt de parkeerrem
volgens de voorschriften geactiveerd.
Gebruik de afstandsbedieningsfunctie
niet in gebieden met extreem lage
buitentemperaturen omdat de
parkeerrem vast kan vriezen en
mogelijk niet kan worden
gedeactiveerd. Als de parkeerrem
vastvriest, hoort u mogelijk een geluid
als hij wordt gedeactiveerd. Dit duidt
echter niet op een storing.
• Gebruik de op afstand bedienbare functie niet met een elektronische
sleutel waarvan de batterij leeg is.
• De op afstand bedienbare functie kan niet worden gestart als de laadstekker
van de auto is aangesloten. Als de
ondersteuning per ongeluk wordt
gestart, kan deze op abnormale wijze
worden beëindigd.
Soorten camera's en sensoren
Advanced Park
Camera's en sensoren worden gebruikt
om geparkeerde auto's te signaleren
waardoor het identificeren van
parkeervakken gemakkelijker wordt.
Camera voor
5.4 Gebruik van de ondersteunende systemen
332

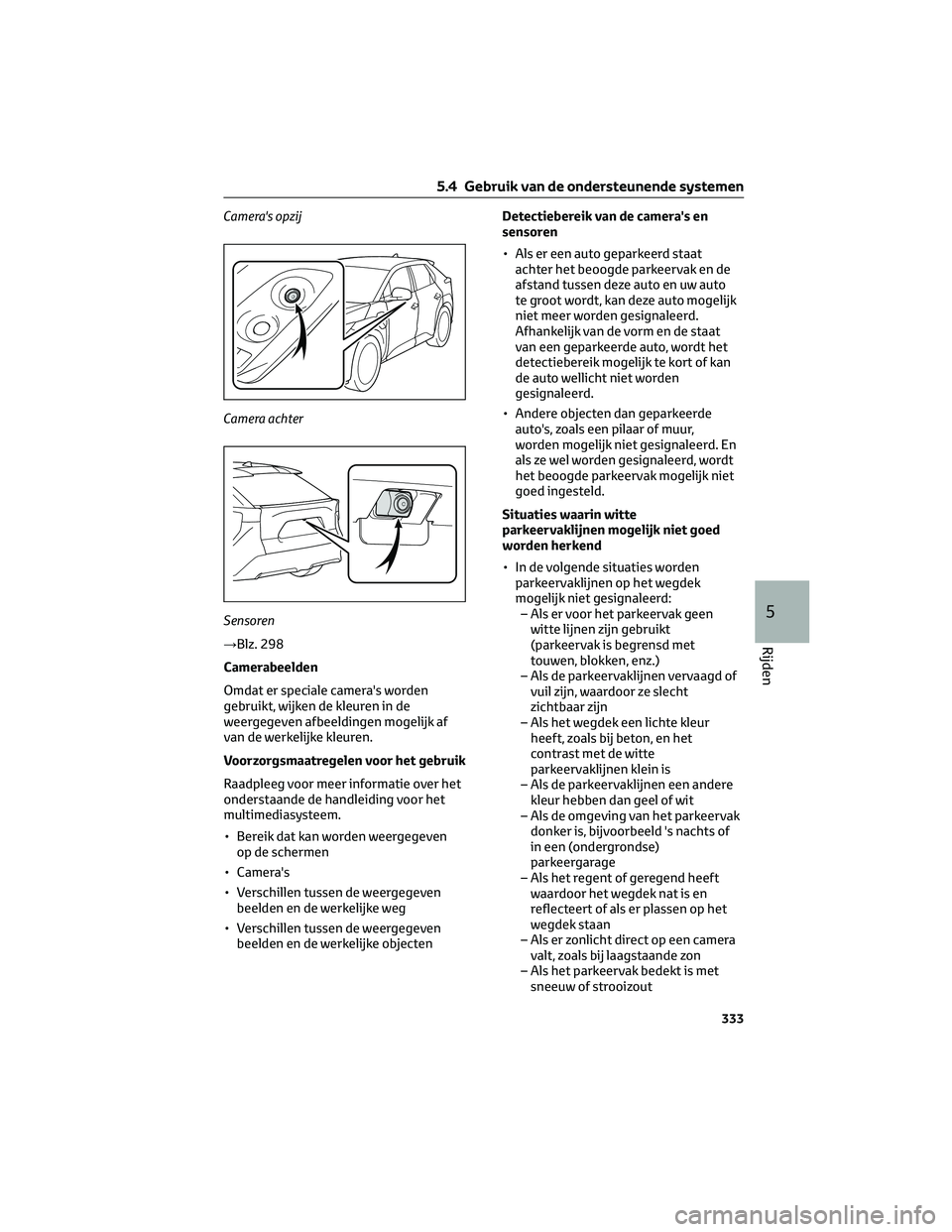

Camera's opzij
Camera achter
Sensoren
→Blz. 298
Camerabeelden
Omdat er speciale camera's worden
gebruikt, wijken de kleuren in de
weergegeven afbeeldingen mogelijk af
van de werkelijke kleuren.
Voorzorgsmaatregelen voor het gebruik
Raadpleeg voor meer informatie over het
onderstaande de handleiding voor het
multimediasysteem.
• Bereik dat kan worden weergegevenop de schermen
• Camera's
• Verschillen tussen de weergegeven beelden en de werkelijke weg
• Verschillen tussen de weergegeven beelden en de werkelijke objecten Detectiebereik van de camera's en
sensoren
• Als er een auto geparkeerd staat
achter het beoogde parkeervak en de
afstand tussen deze auto en uw auto
te groot wordt, kan deze auto mogelijk
niet meer worden gesignaleerd.
Afhankelijk van de vorm en de staat
van een geparkeerde auto, wordt het
detectiebereik mogelijk te kort of kan
de auto wellicht niet worden
gesignaleerd.
• Andere objecten dan geparkeerde auto's, zoals een pilaar of muur,
worden mogelijk niet gesignaleerd. En
als ze wel worden gesignaleerd, wordt
het beoogde parkeervak mogelijk niet
goed ingesteld.
Situaties waarin witte
parkeervaklijnen mogelijk niet goed
worden herkend
• In de volgende situaties worden parkeervaklijnen op het wegdek
mogelijk niet gesignaleerd:– Als er voor het parkeervak geen witte lijnen zijn gebruikt
(parkeervak is begrensd met
touwen, blokken, enz.)
– Als de parkeervaklijnen vervaagd of vuil zijn, waardoor ze slecht
zichtbaar zijn
– Als het wegdek een lichte kleur heeft, zoals bij beton, en het
contrast met de witte
parkeervaklijnen klein is
– Als de parkeervaklijnen een andere kleur hebben dan geel of wit
– Als de omgeving van het parkeervak donker is, bijvoorbeeld 's nachts of
in een (ondergrondse)
parkeergarage
– Als het regent of geregend heeft waardoor het wegdek nat is en
reflecteert of als er plassen op het
wegdek staan
– Als er zonlicht direct op een camera valt, zoals bij laagstaande zon
– Als het parkeervak bedekt is met sneeuw of strooizout
5.4 Gebruik van de ondersteunende systemen
333
5
Rijden

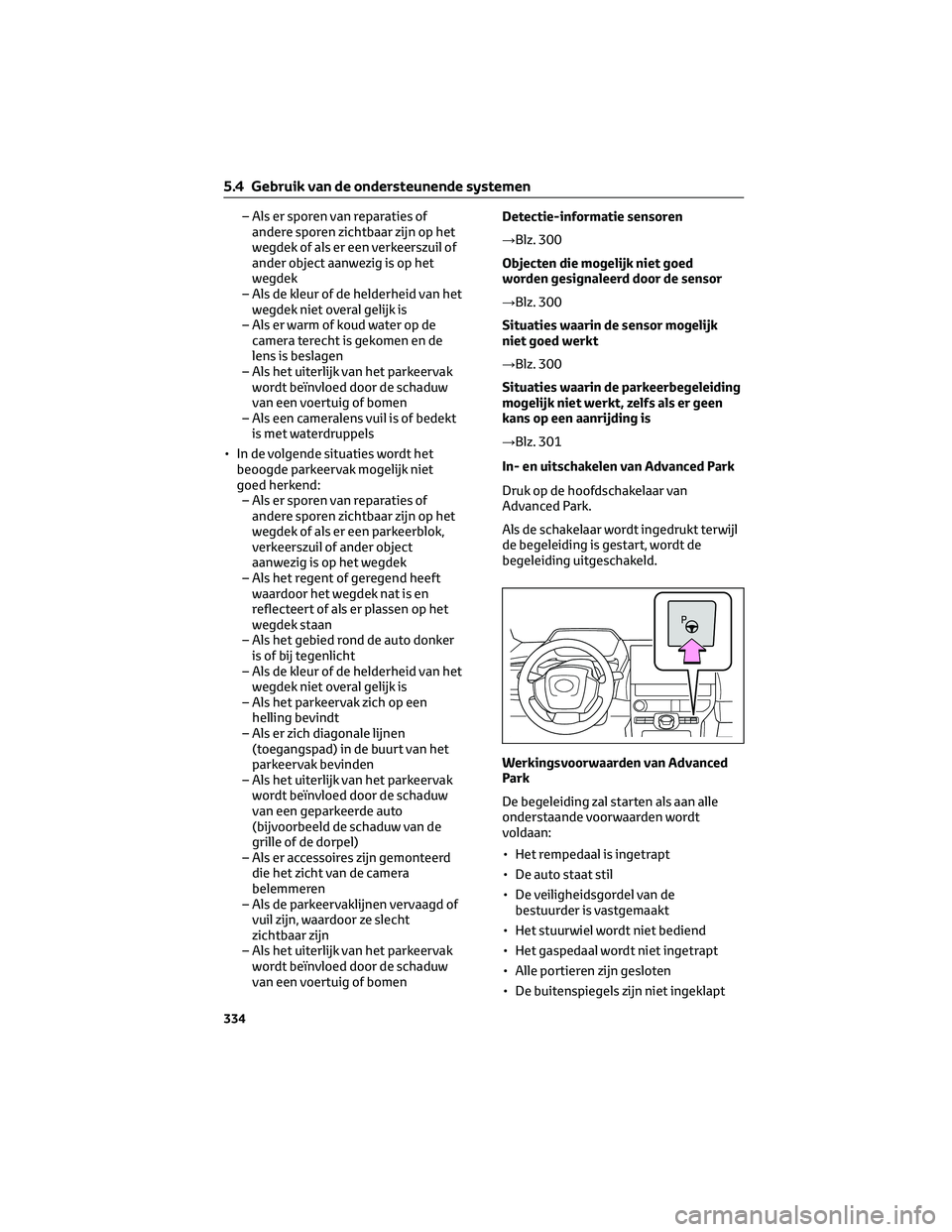

– Als er sporen van reparaties ofandere sporen zichtbaar zijn op het
wegdek of als er een verkeerszuil of
ander object aanwezig is op het
wegdek
– Als de kleur of de helderheid van het wegdek niet overal gelijk is
– Als er warm of koud water op de camera terecht is gekomen en de
lens is beslagen
– Als het uiterlijk van het parkeervak wordt beïnvloed door de schaduw
van een voertuig of bomen
– Als een cameralens vuil is of bedekt is met waterdruppels
• In de volgende situaties wordt het beoogde parkeervak mogelijk niet
goed herkend:– Als er sporen van reparaties of andere sporen zichtbaar zijn op het
wegdek of als er een parkeerblok,
verkeerszuil of ander object
aanwezig is op het wegdek
– Als het regent of geregend heeft waardoor het wegdek nat is en
reflecteert of als er plassen op het
wegdek staan
– Als het gebied rond de auto donker is of bij tegenlicht
– Als de kleur of de helderheid van het wegdek niet overal gelijk is
– Als het parkeervak zich op een helling bevindt
– Als er zich diagonale lijnen (toegangspad) in de buurt van het
parkeervak bevinden
– Als het uiterlijk van het parkeervak wordt beïnvloed door de schaduw
van een geparkeerde auto
(bijvoorbeeld de schaduw van de
grille of de dorpel)
– Als er accessoires zijn gemonteerd die het zicht van de camera
belemmeren
– Als de parkeervaklijnen vervaagd of vuil zijn, waardoor ze slecht
zichtbaar zijn
– Als het uiterlijk van het parkeervak wordt beïnvloed door de schaduw
van een voertuig of bomen Detectie-informatie sensoren
→Blz. 300
Objecten die mogelijk niet goed
worden gesignaleerd door de sensor
→Blz. 300
Situaties waarin de sensor mogelijk
niet goed werkt
→Blz. 300
Situaties waarin de parkeerbegeleiding
mogelijk niet werkt, zelfs als er geen
kans op een aanrijding is
→Blz. 301
In- en uitschakelen van Advanced Park
Druk op de hoofdschakelaar van
Advanced Park.
Als de schakelaar wordt ingedrukt terwijl
de begeleiding is gestart, wordt de
begeleiding uitgeschakeld.
Werkingsvoorwaarden van Advanced
Park
De begeleiding zal starten als aan alle
onderstaande voorwaarden wordt
voldaan:
• Het rempedaal is ingetrapt
• De auto staat stil
• De veiligheidsgordel van de
bestuurder is vastgemaakt
• Het stuurwiel wordt niet bediend
• Het gaspedaal wordt niet ingetrapt
• Alle portieren zijn gesloten
• De buitenspiegels zijn niet ingeklapt
5.4 Gebruik van de ondersteunende systemen
334

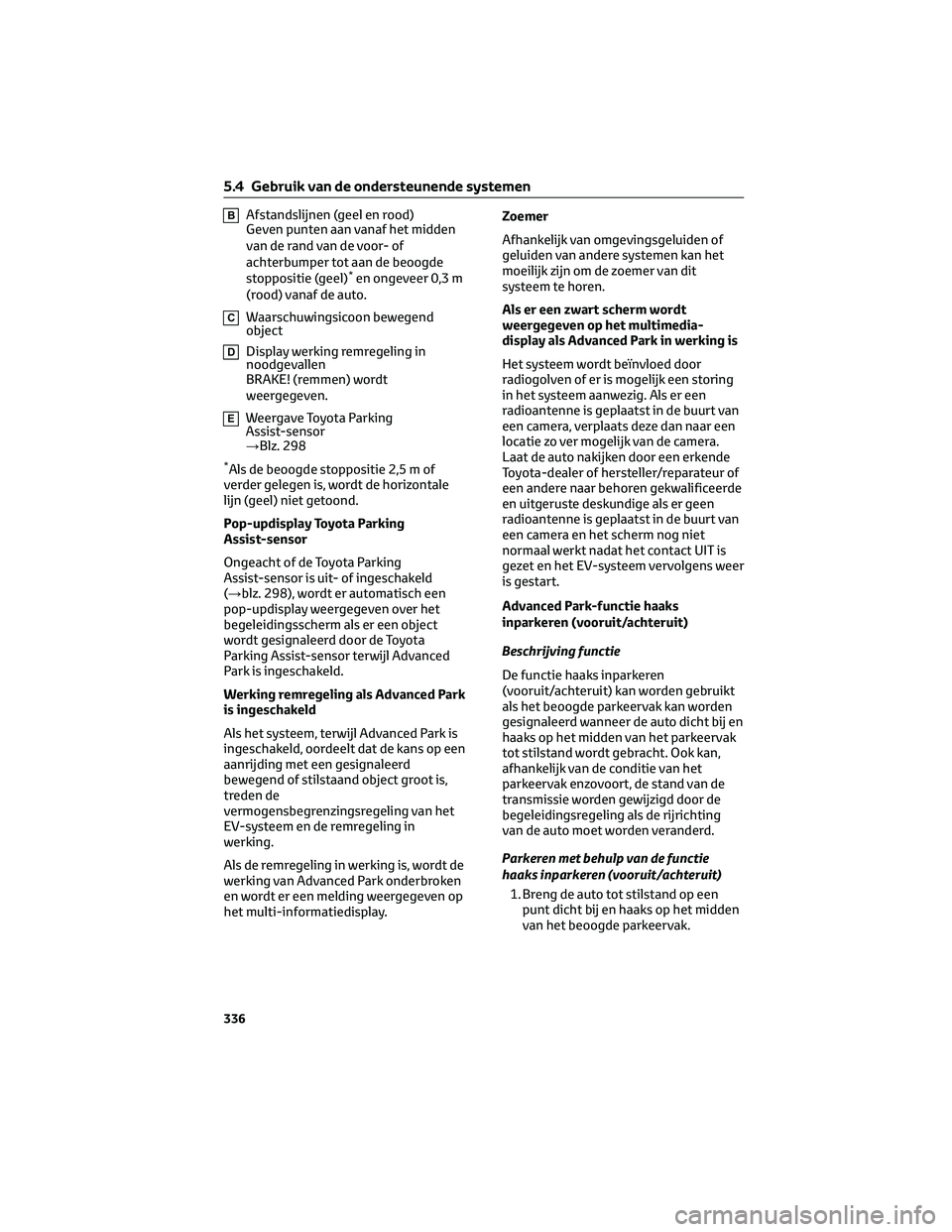

BAfstandslijnen (geel en rood)
Geven punten aan vanaf het midden
van de rand van de voor- of
achterbumper tot aan de beoogde
stoppositie (geel)
*en ongeveer 0,3 m
(rood) vanaf de auto.
CWaarschuwingsicoon bewegend
object
DDisplay werking remregeling in
noodgevallen
BRAKE! (remmen) wordt
weergegeven.
EWeergave Toyota Parking
Assist-sensor
→Blz. 298
*Als de beoogde stoppositie 2,5 m of
verder gelegen is, wordt de horizontale
lijn (geel) niet getoond.
Pop-updisplay Toyota Parking
Assist-sensor
Ongeacht of de Toyota Parking
Assist-sensor is uit- of ingeschakeld
(→blz. 298), wordt er automatisch een
pop-updisplay weergegeven over het
begeleidingsscherm als er een object
wordt gesignaleerd door de Toyota
Parking Assist-sensor terwijl Advanced
Park is ingeschakeld.
Werking remregeling als Advanced Park
is ingeschakeld
Als het systeem, terwijl Advanced Park is
ingeschakeld, oordeelt dat de kans op een
aanrijding met een gesignaleerd
bewegend of stilstaand object groot is,
treden de
vermogensbegrenzingsregeling van het
EV-systeem en de remregeling in
werking.
Als de remregeling in werking is, wordt de
werking van Advanced Park onderbroken
en wordt er een melding weergegeven op
het multi-informatiedisplay. Zoemer
Afhankelijk van omgevingsgeluiden of
geluiden van andere systemen kan het
moeilijk zijn om de zoemer van dit
systeem te horen.
Als er een zwart scherm wordt
weergegeven op het multimedia-
display als Advanced Park in werking is
Het systeem wordt beïnvloed door
radiogolven of er is mogelijk een storing
in het systeem aanwezig. Als er een
radioantenne is geplaatst in de buurt van
een camera, verplaats deze dan naar een
locatie zo ver mogelijk van de camera.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige als er geen
radioantenne is geplaatst in de buurt van
een camera en het scherm nog niet
normaal werkt nadat het contact UIT is
gezet en het EV-systeem vervolgens weer
is gestart.
Advanced Park-functie haaks
inparkeren (vooruit/achteruit)
Beschrijving functie
De functie haaks inparkeren
(vooruit/achteruit) kan worden gebruikt
als het beoogde parkeervak kan worden
gesignaleerd wanneer de auto dicht bij en
haaks op het midden van het parkeervak
tot stilstand wordt gebracht. Ook kan,
afhankelijk van de conditie van het
parkeervak enzovoort, de stand van de
transmissie worden gewijzigd door de
begeleidingsregeling als de rijrichting
van de auto moet worden veranderd.
Parkeren met behulp van de functie
haaks inparkeren (vooruit/achteruit)
1. Breng de auto tot stilstand op een punt dicht bij en haaks op het midden
van het beoogde parkeervak.
5.4 Gebruik van de ondersteunende systemen
336

uitgeschakeld, wordt “Advanced Park
Cancelled” (Advanced Park
uitgeschakeld) weergegeven.
4. Voer de handelingen uit overeenkomstig de weergegeven
adviezen totdat de auto zich in een
positie bevindt waarin u kunt
wegrijden.
Als het stuurwiel niet bediend wordt,
zal de auto stoppen op de positie
waarin u kunt wegrijden. De
begeleiding kan worden beëindigd
door het gaspedaal of het rempedaal
in te trappen. Zodra de auto in een
positie staat waaruit u kunt wegrijden,
wordt “You can exit by moving the
steering wheel” (u kunt wegrijden
door het stuurwiel te bedienen)
weergegeven. Als het stuurwiel wordt
bediend, wordt “Advanced Park
Finished” (Advanced Park beëindigd)
weergegeven en wordt de begeleiding
beëindigd. Pak het stuurwiel vast en
rijd vooruit.

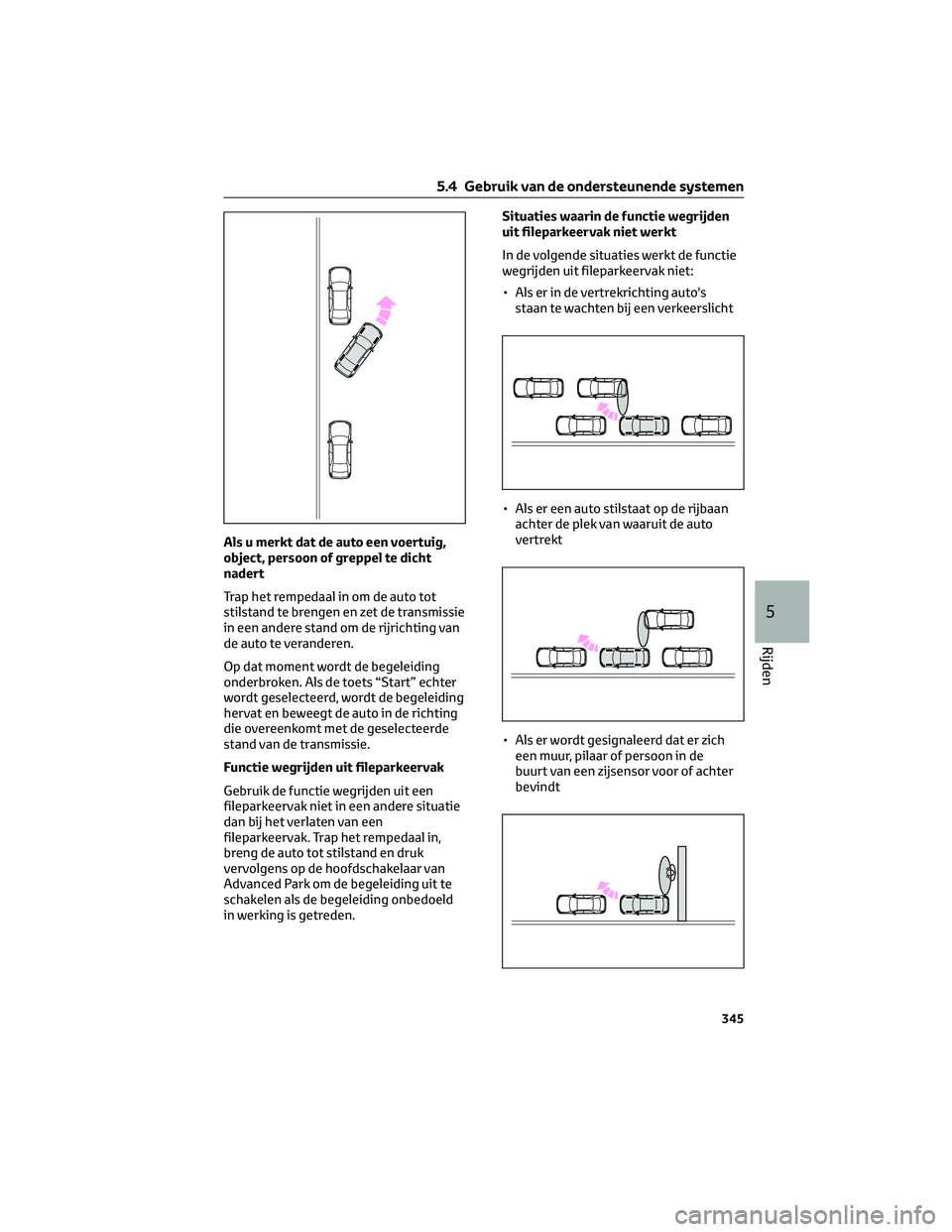

Als u merkt dat de auto een voertuig,
object, persoon of greppel te dicht
nadert
Trap het rempedaal in om de auto tot
stilstand te brengen en zet de transmissie
in een andere stand om de rijrichting van
de auto te veranderen.
Op dat moment wordt de begeleiding
onderbroken. Als de toets “Start” echter
wordt geselecteerd, wordt de begeleiding
hervat en beweegt de auto in de richting
die overeenkomt met de geselecteerde
stand van de transmissie. Functie wegrijden uit haaks parkeervak
(vooruit/achteruit)
Gebruik de functie wegrijden uit een
haaks parkeervak (vooruit/achteruit) niet
in een andere situatie dan bij het verlaten
van een haaks parkeervak. Trap het
rempedaal in, breng de auto tot stilstand
en druk vervolgens op de
hoofdschakelaar van Advanced Park om
de begeleiding uit te schakelen als de
begeleiding onbedoeld in werking is
getreden.
Situaties waarin de functie wegrijden
uit haaks parkeervak (vooruit/
achteruit) niet werkt
Situaties waarin de functie voor het
wegrijden uit haaks parkeervak
(vooruit/achteruit) niet werkt.
• Wanneer een auto die wacht om te
parkeren zich in de wegrijrichting
bevindt
• Als er wordt gesignaleerd dat er zich een muur, pilaar of persoon in de
buurt van een binnenste sensor of
hoeksensor voor of achter bevindt
5.4 Gebruik van de ondersteunende systemen
340

Als u merkt dat de auto een voertuig,
object, persoon of greppel te dicht
nadert
Trap het rempedaal in om de auto tot
stilstand te brengen en zet de transmissie
in een andere stand om de rijrichting van
de auto te veranderen.
Op dat moment wordt de begeleiding
onderbroken. Als de toets “Start” echter
wordt geselecteerd, wordt de begeleiding
hervat en beweegt de auto in de richting
die overeenkomt met de geselecteerde
stand van de transmissie.
Functie wegrijden uit fileparkeervak
Gebruik de functie wegrijden uit een
fileparkeervak niet in een andere situatie
dan bij het verlaten van een
fileparkeervak. Trap het rempedaal in,
breng de auto tot stilstand en druk
vervolgens op de hoofdschakelaar van
Advanced Park om de begeleiding uit te
schakelen als de begeleiding onbedoeld
in werking is getreden.Situaties waarin de functie wegrijden
uit fileparkeervak niet werkt
In de volgende situaties werkt de functie
wegrijden uit fileparkeervak niet:
• Als er in de vertrekrichting auto's
staan te wachten bij een verkeerslicht
• Als er een auto stilstaat op de rijbaan achter de plek van waaruit de auto
vertrekt
• Als er wordt gesignaleerd dat er zich een muur, pilaar of persoon in de
buurt van een zijsensor voor of achter
bevindt
5.4 Gebruik van de ondersteunende systemen
345
5
Rijden

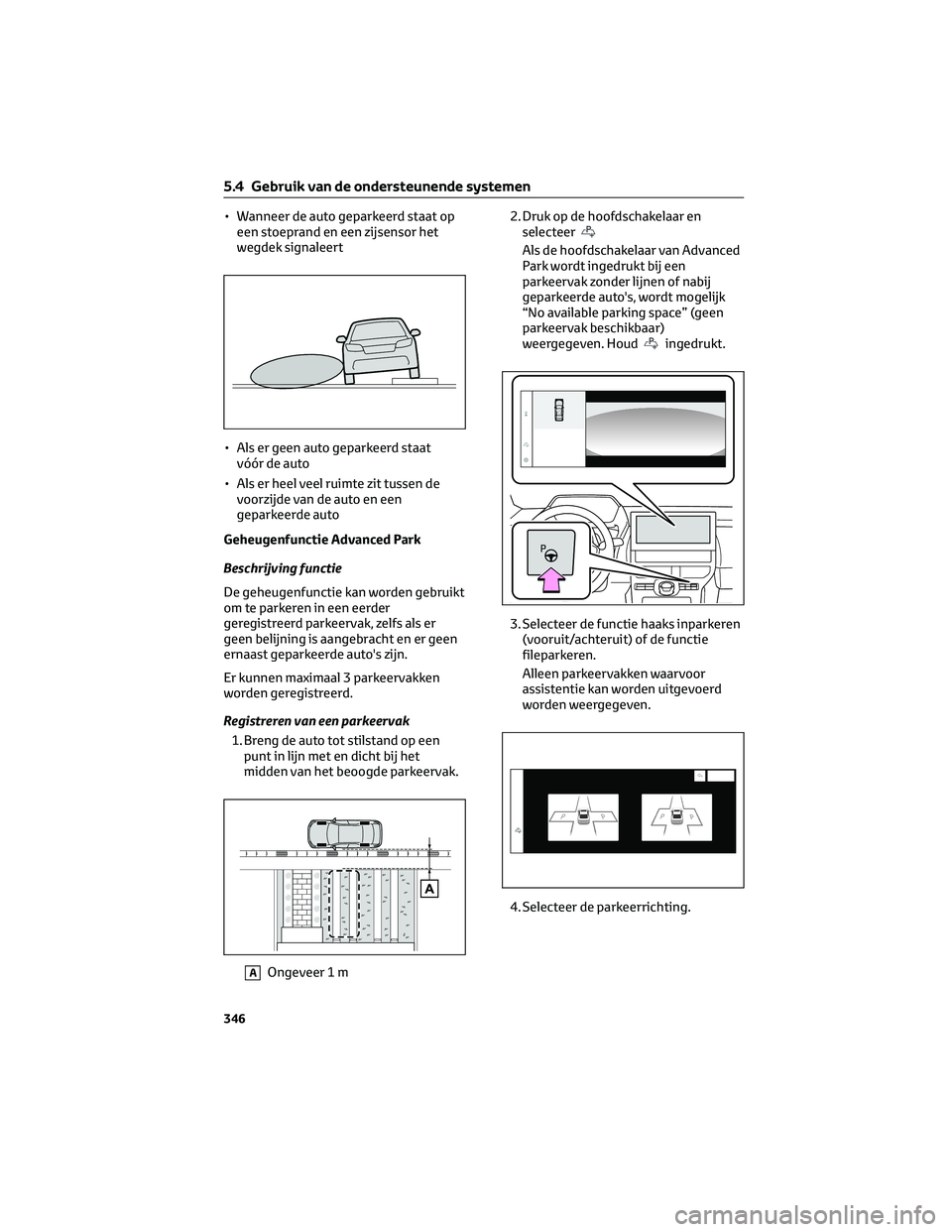

• Wanneer de auto geparkeerd staat opeen stoeprand en een zijsensor het
wegdek signaleert
• Als er geen auto geparkeerd staat vóór de auto
• Als er heel veel ruimte zit tussen de voorzijde van de auto en een
geparkeerde auto
Geheugenfunctie Advanced Park
Beschrijving functie
De geheugenfunctie kan worden gebruikt
om te parkeren in een eerder
geregistreerd parkeervak, zelfs als er
geen belijning is aangebracht en er geen
ernaast geparkeerde auto's zijn.
Er kunnen maximaal 3 parkeervakken
worden geregistreerd.
Registreren van een parkeervak 1. Breng de auto tot stilstand op een punt in lijn met en dicht bij het
midden van het beoogde parkeervak.
AOngeveer 1 m 2. Druk op de hoofdschakelaar en
selecteer
Als de hoofdschakelaar van Advanced
Park wordt ingedrukt bij een
parkeervak zonder lijnen of nabij
geparkeerde auto's, wordt mogelijk
“No available parking space” (geen
parkeervak beschikbaar)
weergegeven. Houd
ingedrukt.
3. Selecteer de functie haaks inparkeren (vooruit/achteruit) of de functie
fileparkeren.
Alleen parkeervakken waarvoor
assistentie kan worden uitgevoerd
worden weergegeven.
4. Selecteer de parkeerrichting.
5.4 Gebruik van de ondersteunende systemen
346

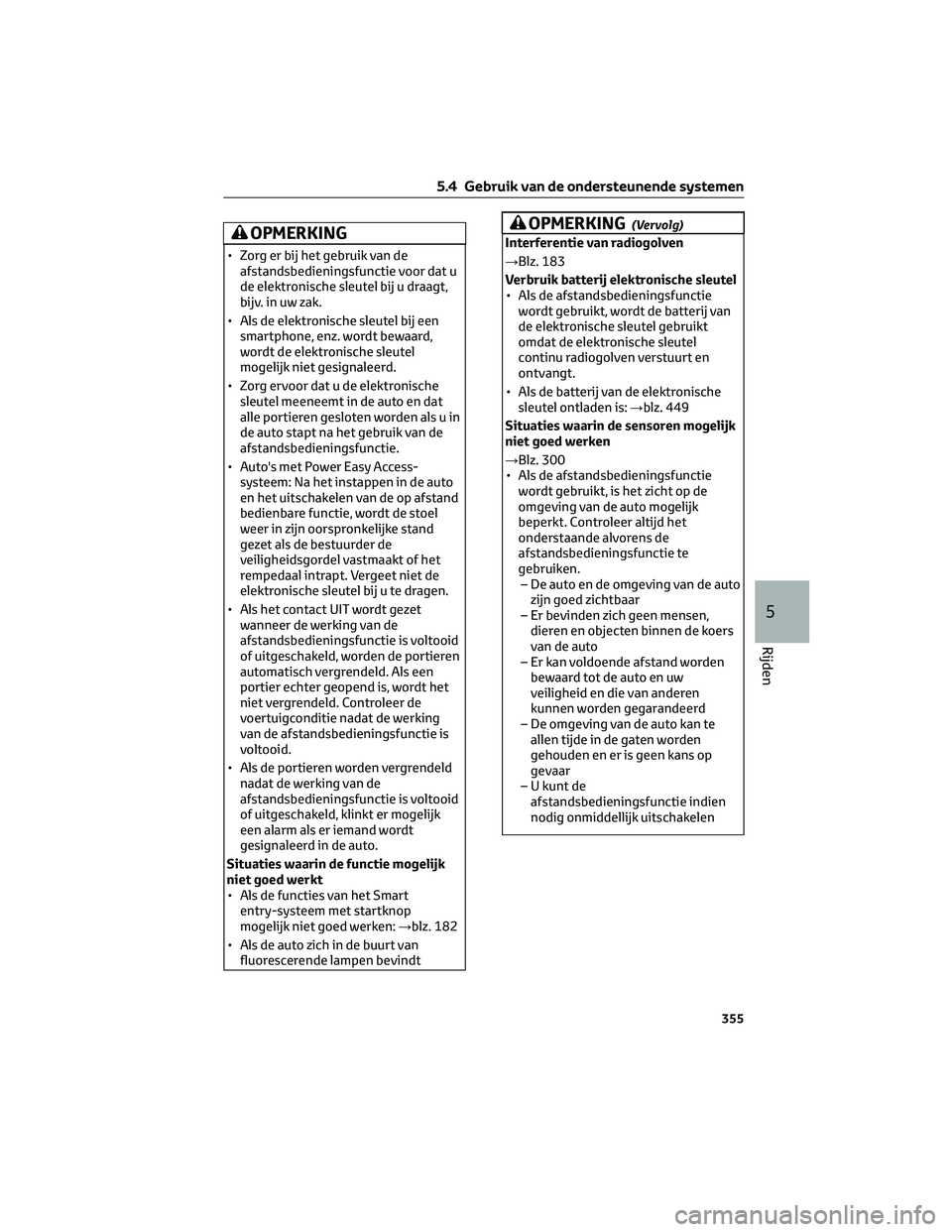

OPMERKING
• Zorg er bij het gebruik van deafstandsbedieningsfunctie voor dat u
de elektronische sleutel bij u draagt,
bijv. in uw zak.
• Als de elektronische sleutel bij een smartphone, enz. wordt bewaard,
wordt de elektronische sleutel
mogelijk niet gesignaleerd.
• Zorg ervoor dat u de elektronische sleutel meeneemt in de auto en dat
alle portieren gesloten worden als u in
de auto stapt na het gebruik van de
afstandsbedieningsfunctie.
• Auto's met Power Easy Access- systeem: Na het instappen in de auto
en het uitschakelen van de op afstand
bedienbare functie, wordt de stoel
weer in zijn oorspronkelijke stand
gezet als de bestuurder de
veiligheidsgordel vastmaakt of het
rempedaal intrapt. Vergeet niet de
elektronische sleutel bij u te dragen.
• Als het contact UIT wordt gezet wanneer de werking van de
afstandsbedieningsfunctie is voltooid
of uitgeschakeld, worden de portieren
automatisch vergrendeld. Als een
portier echter geopend is, wordt het
niet vergrendeld. Controleer de
voertuigconditie nadat de werking
van de afstandsbedieningsfunctie is
voltooid.
• Als de portieren worden vergrendeld nadat de werking van de
afstandsbedieningsfunctie is voltooid
of uitgeschakeld, klinkt er mogelijk
een alarm als er iemand wordt
gesignaleerd in de auto.
Situaties waarin de functie mogelijk
niet goed werkt
• Als de functies van het Smart entry-systeem met startknop
mogelijk niet goed werken: →blz. 182
• Als de auto zich in de buurt van fluorescerende lampen bevindt
OPMERKING(Vervolg)
Interferentie van radiogolven
→Blz. 183
Verbruik batterij elektronische sleutel
• Als de afstandsbedieningsfunctiewordt gebruikt, wordt de batterij van
de elektronische sleutel gebruikt
omdat de elektronische sleutel
continu radiogolven verstuurt en
ontvangt.
• Als de batterij van de elektronische sleutel ontladen is: →blz. 449
Situaties waarin de sensoren mogelijk
niet goed werken
→Blz. 300
• Als de afstandsbedieningsfunctie wordt gebruikt, is het zicht op de
omgeving van de auto mogelijk
beperkt. Controleer altijd het
onderstaande alvorens de
afstandsbedieningsfunctie te
gebruiken.– De auto en de omgeving van de auto zijn goed zichtbaar
– Er bevinden zich geen mensen, dieren en objecten binnen de koers
van de auto
– Er kan voldoende afstand worden bewaard tot de auto en uw
veiligheid en die van anderen
kunnen worden gegarandeerd
– De omgeving van de auto kan te allen tijde in de gaten worden
gehouden en er is geen kans op
gevaar
– U kunt de afstandsbedieningsfunctie indien
nodig onmiddellijk uitschakelen
5.4 Gebruik van de ondersteunende systemen
355
5
Rijden

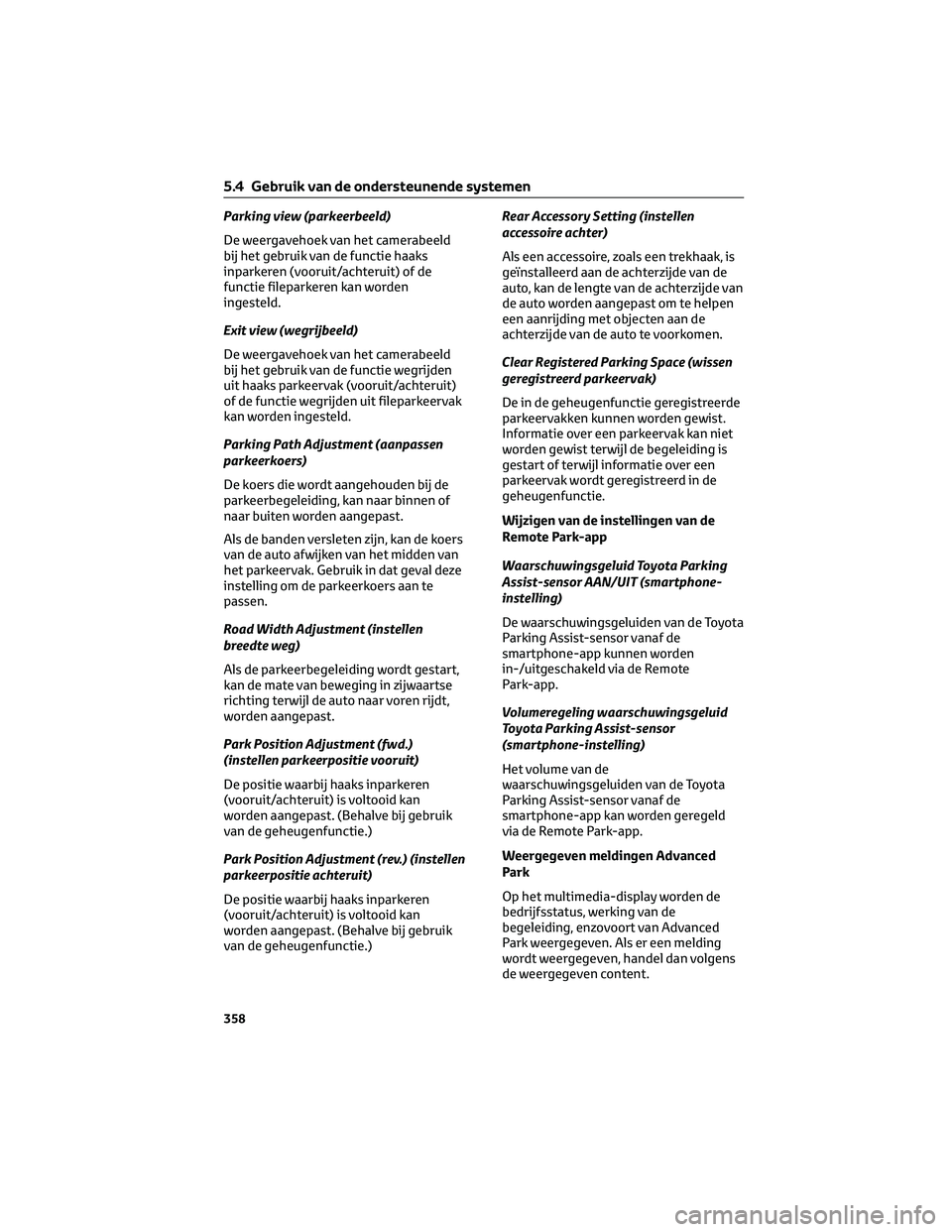

Parking view (parkeerbeeld)
De weergavehoek van het camerabeeld
bij het gebruik van de functie haaks
inparkeren (vooruit/achteruit) of de
functie fileparkeren kan worden
ingesteld.
Exit view (wegrijbeeld)
De weergavehoek van het camerabeeld
bij het gebruik van de functie wegrijden
uit haaks parkeervak (vooruit/achteruit)
of de functie wegrijden uit fileparkeervak
kan worden ingesteld.
Parking Path Adjustment (aanpassen
parkeerkoers)
De koers die wordt aangehouden bij de
parkeerbegeleiding, kan naar binnen of
naar buiten worden aangepast.
Als de banden versleten zijn, kan de koers
van de auto afwijken van het midden van
het parkeervak. Gebruik in dat geval deze
instelling om de parkeerkoers aan te
passen.
Road Width Adjustment (instellen
breedte weg)
Als de parkeerbegeleiding wordt gestart,
kan de mate van beweging in zijwaartse
richting terwijl de auto naar voren rijdt,
worden aangepast.
Park Position Adjustment (fwd.)
(instellen parkeerpositie vooruit)
De positie waarbij haaks inparkeren
(vooruit/achteruit) is voltooid kan
worden aangepast. (Behalve bij gebruik
van de geheugenfunctie.)
Park Position Adjustment (rev.) (instellen
parkeerpositie achteruit)
De positie waarbij haaks inparkeren
(vooruit/achteruit) is voltooid kan
worden aangepast. (Behalve bij gebruik
van de geheugenfunctie.)Rear Accessory Setting (instellen
accessoire achter)
Als een accessoire, zoals een trekhaak, is
geïnstalleerd aan de achterzijde van de
auto, kan de lengte van de achterzijde van
de auto worden aangepast om te helpen
een aanrijding met objecten aan de
achterzijde van de auto te voorkomen.
Clear Registered Parking Space (wissen
geregistreerd parkeervak)
De in de geheugenfunctie geregistreerde
parkeervakken kunnen worden gewist.
Informatie over een parkeervak kan niet
worden gewist terwijl de begeleiding is
gestart of terwijl informatie over een
parkeervak wordt geregistreerd in de
geheugenfunctie.
Wijzigen van de instellingen van de
Remote Park-app
Waarschuwingsgeluid Toyota Parking
Assist-sensor AAN/UIT (smartphone-
instelling)
De waarschuwingsgeluiden van de Toyota
Parking Assist-sensor vanaf de
smartphone-app kunnen worden
in-/uitgeschakeld via de Remote
Park-app.
Volumeregeling waarschuwingsgeluid
Toyota Parking Assist-sensor
(smartphone-instelling)
Het volume van de
waarschuwingsgeluiden van de Toyota
Parking Assist-sensor vanaf de
smartphone-app kan worden geregeld
via de Remote Park-app.
Weergegeven meldingen Advanced
Park
Op het multimedia-display worden de
bedrijfsstatus, werking van de
begeleiding, enzovoort van Advanced
Park weergegeven. Als er een melding
wordt weergegeven, handel dan volgens
de weergegeven content.
5.4 Gebruik van de ondersteunende systemen
358

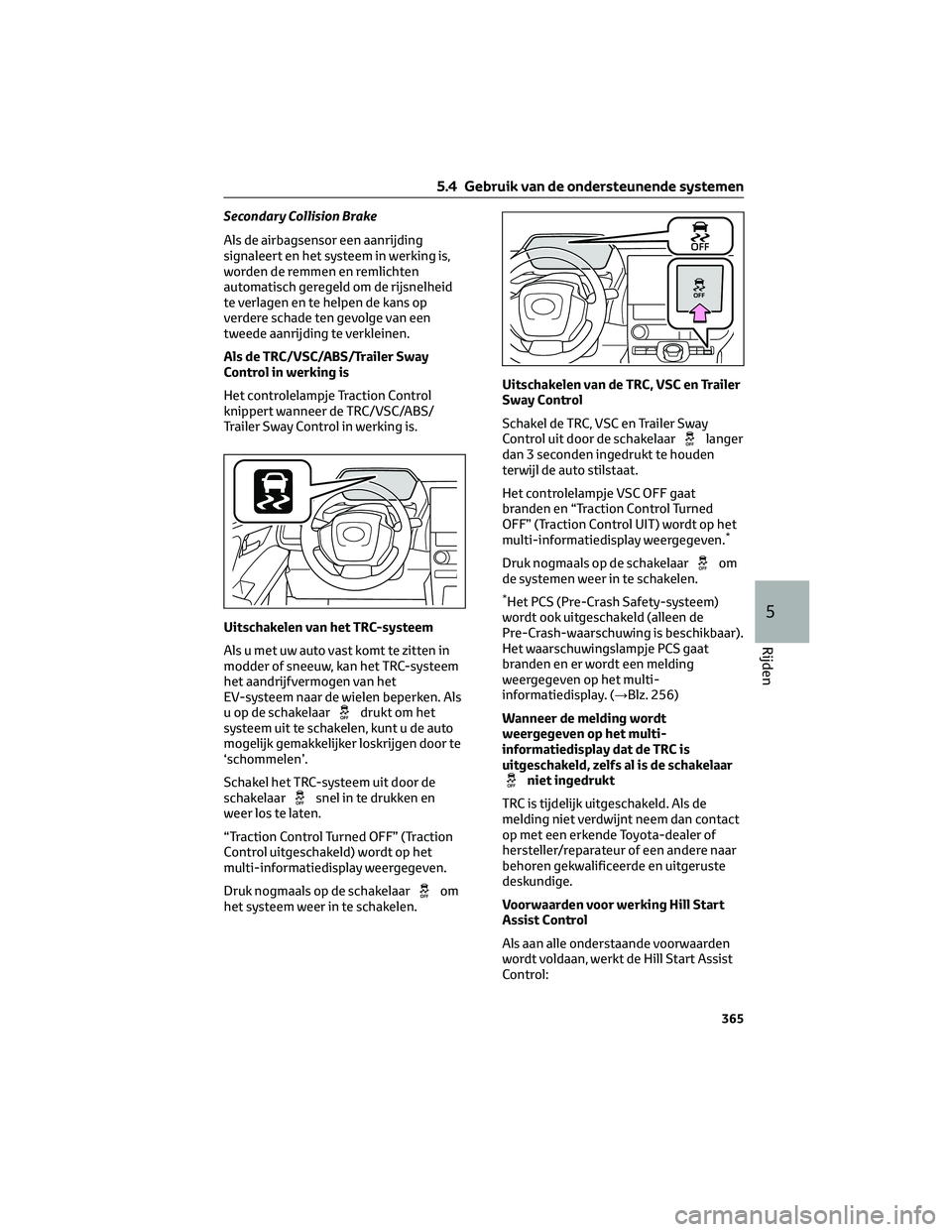

Secondary Collision Brake
Als de airbagsensor een aanrijding
signaleert en het systeem in werking is,
worden de remmen en remlichten
automatisch geregeld om de rijsnelheid
te verlagen en te helpen de kans op
verdere schade ten gevolge van een
tweede aanrijding te verkleinen.
Als de TRC/VSC/ABS/Trailer Sway
Control in werking is
Het controlelampje Traction Control
knippert wanneer de TRC/VSC/ABS/
Trailer Sway Control in werking is.
Uitschakelen van het TRC-systeem
Als u met uw auto vast komt te zitten in
modder of sneeuw, kan het TRC-systeem
het aandrijfvermogen van het
EV-systeem naar de wielen beperken. Als
u op de schakelaar
drukt om het
systeem uit te schakelen, kunt u de auto
mogelijk gemakkelijker loskrijgen door te
‘schommelen’.
Schakel het TRC-systeem uit door de
schakelaar
snel in te drukken en
weer los te laten.
“Traction Control Turned OFF” (Traction
Control uitgeschakeld) wordt op het
multi-informatiedisplay weergegeven.
Druk nogmaals op de schakelaar
om
het systeem weer in te schakelen. Uitschakelen van de TRC, VSC en Trailer
Sway Control
Schakel de TRC, VSC en Trailer Sway
Control uit door de schakelaar
langer
dan 3 seconden ingedrukt te houden
terwijl de auto stilstaat.
Het controlelampje VSC OFF gaat
branden en “Traction Control Turned
OFF” (Traction Control UIT) wordt op het
multi-informatiedisplay weergegeven.
*
Druk nogmaals op de schakelaarom
de systemen weer in te schakelen.
*Het PCS (Pre-Crash Safety-systeem)
wordt ook uitgeschakeld (alleen de
Pre-Crash-waarschuwing is beschikbaar).
Het waarschuwingslampje PCS gaat
branden en er wordt een melding
weergegeven op het multi-
informatiedisplay. (→Blz. 256)
Wanneer de melding wordt
weergegeven op het multi-
informatiedisplay dat de TRC is
uitgeschakeld, zelfs al is de schakelaar
niet ingedrukt
TRC is tijdelijk uitgeschakeld. Als de
melding niet verdwijnt neem dan contact
op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Voorwaarden voor werking Hill Start
Assist Control
Als aan alle onderstaande voorwaarden
wordt voldaan, werkt de Hill Start Assist
Control:
5.4 Gebruik van de ondersteunende systemen
365
5
Rijden
