TOYOTA BZ4X 2023 Betriebsanleitungen (in German)

129
2
Owner’s Manual_Europe_M9A890_de
2-2. Aufladen
Elektrofahrzeugsystem
erfolgt keine Aufladung nach dem
Zeitplan.
■Ändern der registrierten Ladezeit-
pläne
Die registrierten Ladezeitpläne können
modifiziert oder gelöscht werden.
1 Führen Sie Schritt 1 bis 5 der unter
“Registrieren des Ladezeitplans”
beschriebenen Vorgehensweise
durch ( S.126) und rufen Sie den
Bildschirm “Geplante Ereign.” auf.
Eine Liste der registrierten Ladezeitpläne wird angezeigt.
2 Drücken Sie im Bereich der Anzei-
genregelschalter auf oder ,
um das Element auszuwählen, das
geändert werden soll, und drücken
und halten Sie dann .
Der Bildschirm “Ereignis bearb.” wird ange-
zeigt.
3 Drücken Sie im Bereich der Anzei-
genregelschalter auf oder ,
um das gewünschte Element aus-
zuwählen, drücken Sie auf und
führen Sie dann die erforderlichen
Schritte durch.
 “Bearbeiten”
Ändern Sie die gewünschten Einstellungen,
so wie ab Schritt 7 der unter “Registrieren
des Ladezeitplans” beschriebenen Vorge-
hensweise erläutert. ( S.126)
Drücken Sie auf , um zum vorherigen
Bildschirm zurückzukehren.
 “Löschen”
Ein Bildschirm mit einer Löschbestätigung
wird angezeigt.
Drücken Sie im Bereich der Anzeigenregel-
schalter auf oder , um “Ja” auszu-
wählen, und drücken Sie dann auf , um
den ausgewählten Ladezeitplan zu löschen.
Um dem Löschvorgang abzubrechen, wäh-
len Sie “Nein” und drücken Sie dann auf
.
Drücken Sie auf , um zum vorherigen

130

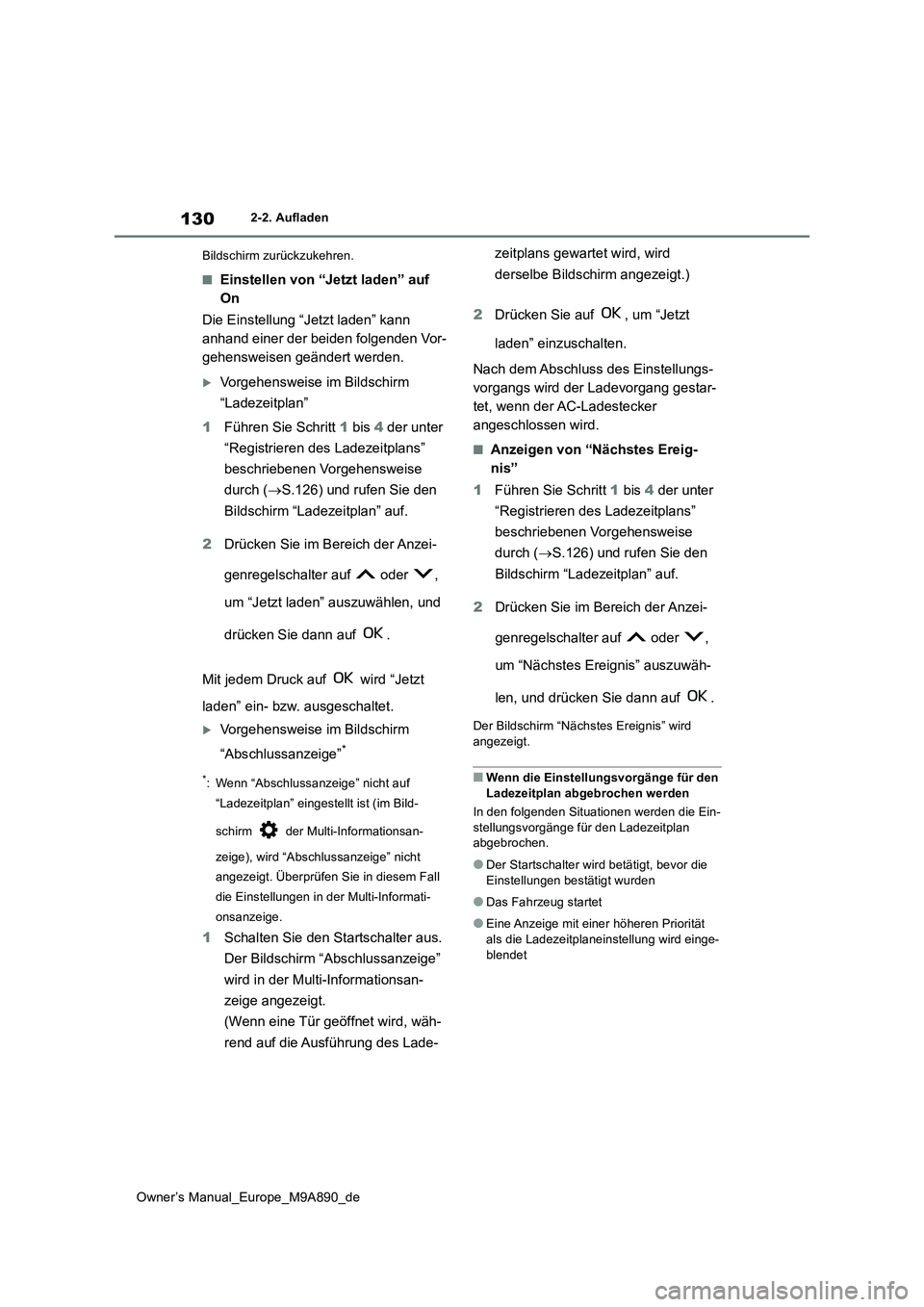

Owner’s Manual_Europe_M9A890_de
2-2. Aufladen
Bildschirm zurückzukehren.
■Einstellen von “Jetzt laden” auf
On
Die Einstellung “Jetzt laden” kann
anhand einer der beiden folgenden Vor-
gehensweisen geändert werden.
Vorgehensweise im Bildschirm
“Ladezeitplan”
1 Führen Sie Schritt 1 bis 4 der unter
“Registrieren des Ladezeitplans”
beschriebenen Vorgehensweise
durch ( S.126) und rufen Sie den
Bildschirm “Ladezeitplan” auf.
2 Drücken Sie im Bereich der Anzei-
genregelschalter auf oder ,
um “Jetzt laden” auszuwählen, und
drücken Sie dann auf .
Mit jedem Druck auf wird “Jetzt
laden” ein- bzw. ausgeschaltet.
Vorgehensweise im Bildschirm
“Abschlussanzeige”*
*: Wenn “Abschlussanzeige” nicht auf
“Ladezeitplan” eingestellt ist (im Bild-
schirm der Multi-Informationsan-
zeige), wird “Abschlussanzeige” nicht
angezeigt. Überprüfen Sie in diesem Fall
die Einstellungen in der Multi-Informati-
onsanzeige.
1 Schalten Sie den Startschalter aus.
Der Bildschirm “Abschlussanzeige”
wird in der Multi-Informationsan-
zeige angezeigt.
(Wenn eine Tür geöffnet wird, wäh-
rend auf die Ausführung des Lade-
zeitplans gewartet wird, wird
derselbe Bildschirm angezeigt.)
2 Drücken Sie auf , um “Jetzt
laden” einzuschalten.
Nach dem Abschluss des Einstellungs-
vorgangs wird der Ladevorgang gestar-
tet, wenn der AC-Ladestecker
angeschlossen wird.
■Anzeigen von “Nächstes Ereig-
nis”
1 Führen Sie Schritt 1 bis 4 der unter
“Registrieren des Ladezeitplans”
beschriebenen Vorgehensweise
durch ( S.126) und rufen Sie den
Bildschirm “Ladezeitplan” auf.
2 Drücken Sie im Bereich der Anzei-
genregelschalter auf oder ,
um “Nächstes Ereignis” auszuwäh-
len, und drücken Sie dann auf .
Der Bildschirm “Nächstes Ereignis” wird
angezeigt.
■Wenn die Einstellungsvorgänge für den
Ladezeitplan abgebrochen werden
In den folgenden Situationen werden die Ein- stellungsvorgänge für den Ladezeitplan abgebrochen.
●Der Startschalter wird betätigt, bevor die
Einstellungen bestätigt wurden
●Das Fahrzeug startet
●Eine Anzeige mit einer höheren Priorität als die Ladezeitplaneinstellung wird einge-
blendet

131
2

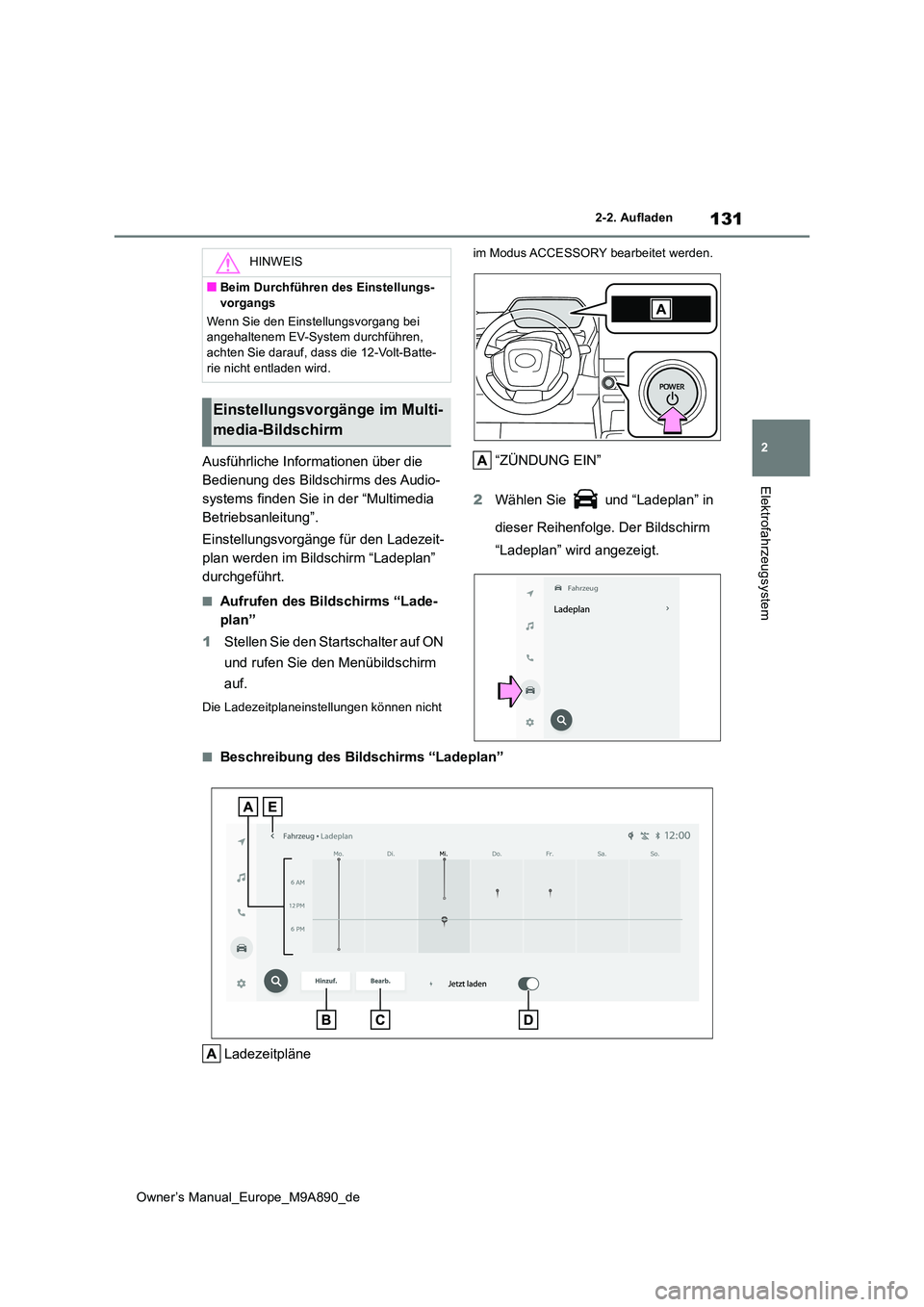

Owner’s Manual_Europe_M9A890_de
2-2. Aufladen
Elektrofahrzeugsystem
Ausführliche Informationen über die
Bedienung des Bildschirms des Audio-
systems finden Sie in der “Multimedia
Betriebsanleitung”.
Einstellungsvorgänge für den Ladezeit-
plan werden im Bildschirm “Ladeplan”
durchgeführt.
■Aufrufen des Bildschirms “Lade-
plan”
1 Stellen Sie den Startschalter auf ON
und rufen Sie den Menübildschirm
auf.
Die Ladezeitplaneinstellungen können nicht
im Modus ACCESSORY bearbeitet werden.
“ZÜNDUNG EIN”
2 Wählen Sie und “Ladeplan” in
dieser Reihenfolge. Der Bildschirm
“Ladeplan” wird angezeigt.
■Beschreibung des Bildschirms “Ladeplan”
Ladezeitpläne
HINWEIS
■Beim Durchführen des Einstellungs-
vorgangs
Wenn Sie den Einstellungsvorgang bei angehaltenem EV-System durchführen, achten Sie darauf, dass die 12-Volt-Batte-
rie nicht entladen wird.
Einstellungsvorgänge im Multi-
media-Bildschirm
Fahrzeug

132

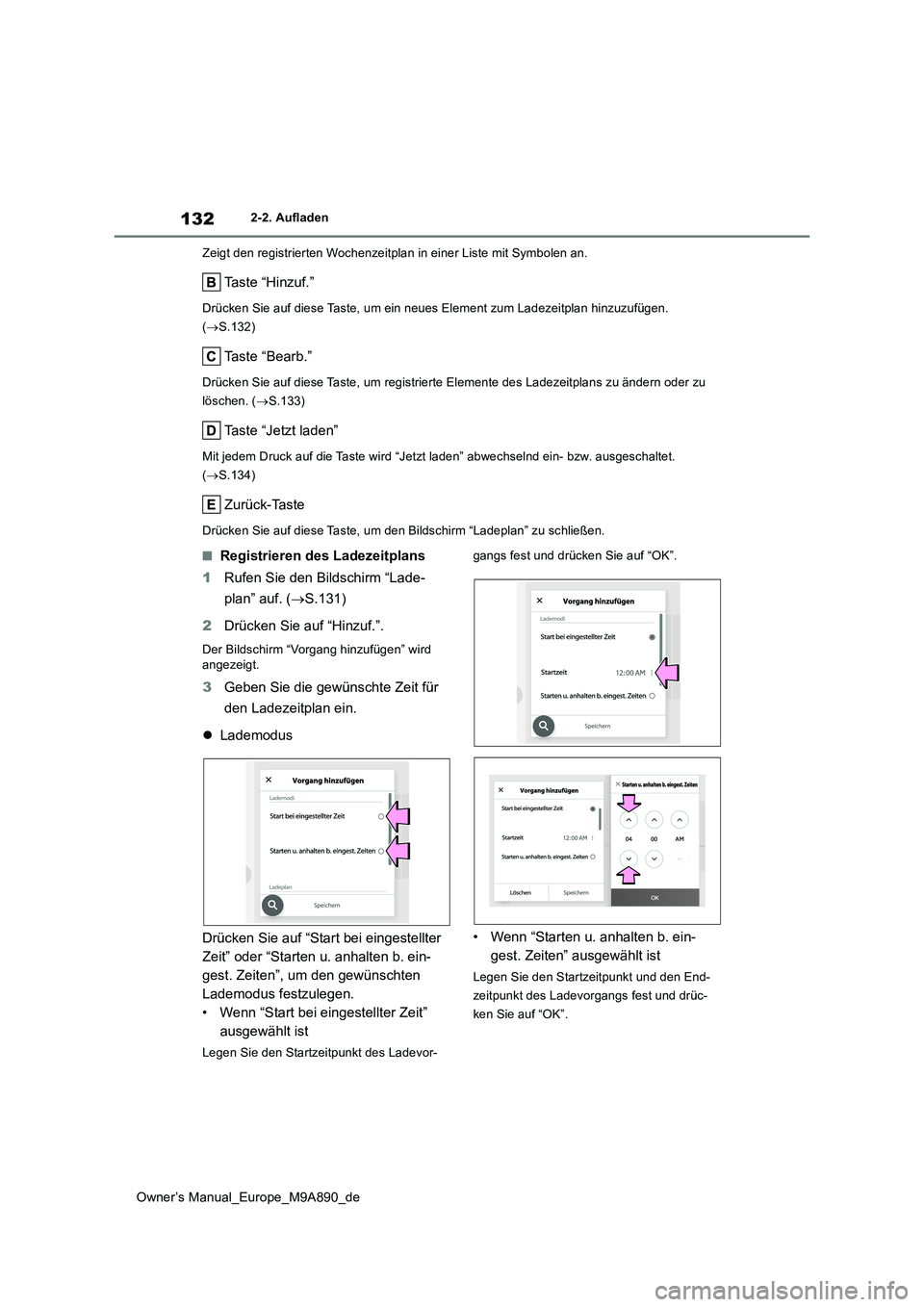

Owner’s Manual_Europe_M9A890_de
2-2. Aufladen
Zeigt den registrierten Wochenzeitplan in einer Liste mit Symbo len an.
Taste “Hinzuf.”
Drücken Sie auf diese Taste, um ein neues Element zum Ladezeitplan hinzuzufügen.
( S.132)
Taste “Bearb.”
Drücken Sie auf diese Taste, um registrierte Elemente des Ladezeitplans zu ändern oder zu
löschen. ( S.133)
Taste “Jetzt laden”
Mit jedem Druck auf die Taste wird “Jetzt laden” abwechselnd ein- bzw. ausgeschaltet.
( S.134)
Zurück-Taste
Drücken Sie auf diese Taste, um den Bildschirm “Ladeplan” zu schließen.
■Registrieren des Ladezeitplans
1 Rufen Sie den Bildschirm “Lade-
plan” auf. ( S.131)
2 Drücken Sie auf “Hinzuf.”.
Der Bildschirm “Vorgang hinzufügen” wird angezeigt.
3 Geben Sie die gewünschte Zeit für
den Ladezeitplan ein.
 Lademodus
Drücken Sie auf “Start bei eingestellter
Zeit” oder “Starten u. anhalten b. ein-
gest. Zeiten”, um den gewünschten
Lademodus festzulegen.
• Wenn “Start bei eingestellter Zeit”
ausgewählt ist
Legen Sie den Startzeitpunkt des Ladevor-
gangs fest und drücken Sie auf “OK”.
• Wenn “Starten u. anhalten b. ein-
gest. Zeiten” ausgewählt ist
Legen Sie den Startzeitpunkt und den End-
zeitpunkt des Ladevorgangs fest und drüc-
ken Sie auf “OK”.

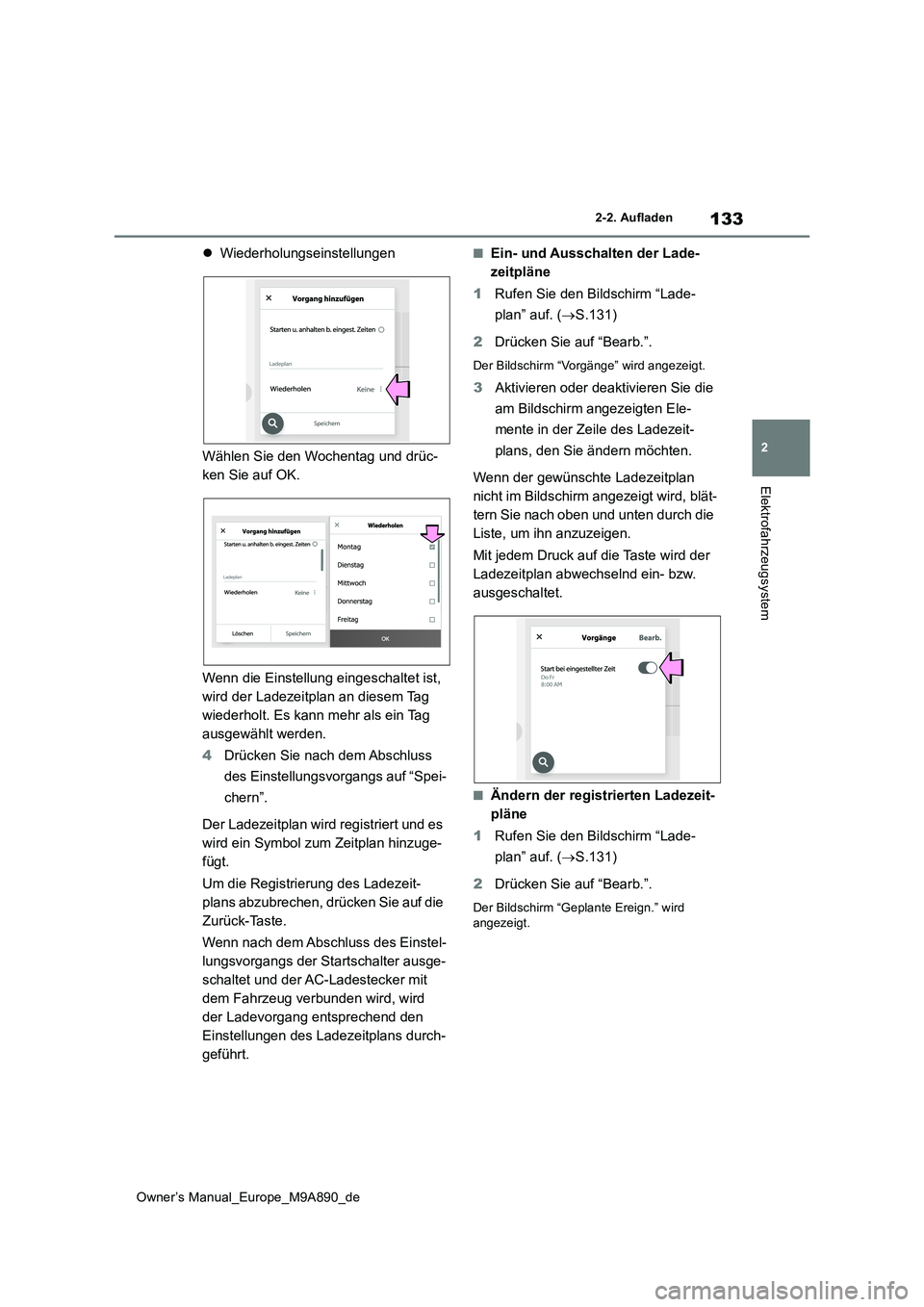

133
2
Owner’s Manual_Europe_M9A890_de
2-2. Aufladen
Elektrofahrzeugsystem
Wiederholungseinstellungen
Wählen Sie den Wochentag und drüc-
ken Sie auf OK.
Wenn die Einstellung eingeschaltet ist,
wird der Ladezeitplan an diesem Tag
wiederholt. Es kann mehr als ein Tag
ausgewählt werden.
4 Drücken Sie nach dem Abschluss
des Einstellungsvorgangs auf “Spei-
chern”.
Der Ladezeitplan wird registriert und es
wird ein Symbol zum Zeitplan hinzuge-
fügt.
Um die Registrierung des Ladezeit-
plans abzubrechen, drücken Sie auf die
Zurück-Taste.
Wenn nach dem Abschluss des Einstel-
lungsvorgangs der Startschalter ausge-
schaltet und der AC-Ladestecker mit
dem Fahrzeug verbunden wird, wird
der Ladevorgang entsprechend den
Einstellungen des Ladezeitplans durch-
geführt.
■Ein- und Ausschalten der Lade-
zeitpläne
1 Rufen Sie den Bildschirm “Lade-
plan” auf. ( S.131)
2 Drücken Sie auf “Bearb.”.
Der Bildschirm “Vorgänge” wird angezeigt.
3Aktivieren oder deaktivieren Sie die
am Bildschirm angezeigten Ele-
mente in der Zeile des Ladezeit-
plans, den Sie ändern möchten.
Wenn der gewünschte Ladezeitplan
nicht im Bildschirm angezeigt wird, blät-
tern Sie nach oben und unten durch die
Liste, um ihn anzuzeigen.
Mit jedem Druck auf die Taste wird der
Ladezeitplan abwechselnd ein- bzw.
ausgeschaltet.
■Ändern der registrierten Ladezeit-
pläne
1 Rufen Sie den Bildschirm “Lade-
plan” auf. ( S.131)
2 Drücken Sie auf “Bearb.”.
Der Bildschirm “Geplante Ereign.” wird angezeigt.

134

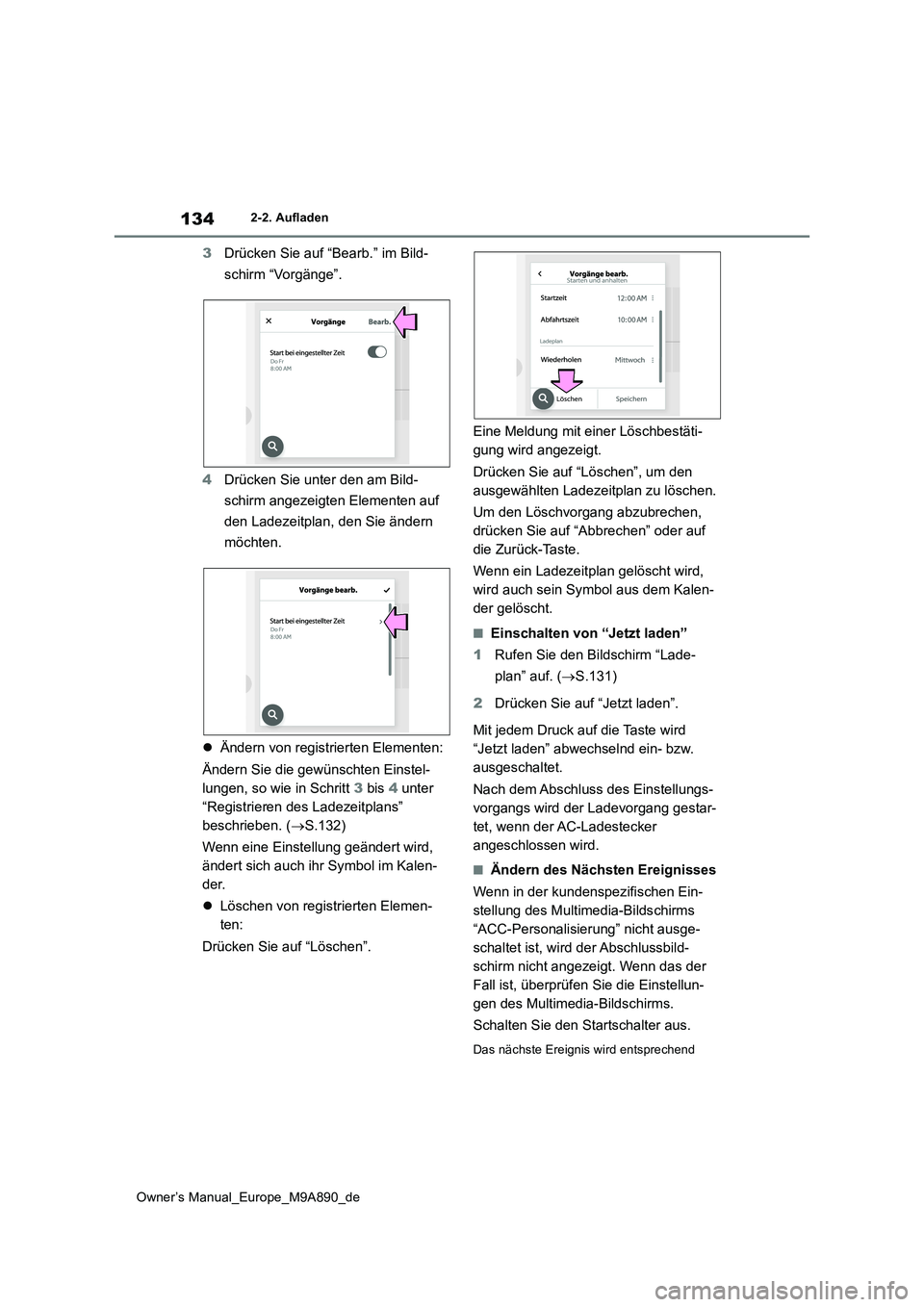

Owner’s Manual_Europe_M9A890_de
2-2. Aufladen
3Drücken Sie auf “Bearb.” im Bild-
schirm “Vorgänge”.
4 Drücken Sie unter den am Bild-
schirm angezeigten Elementen auf
den Ladezeitplan, den Sie ändern
möchten.
 Ändern von registrierten Elementen:
Ändern Sie die gewünschten Einstel-
lungen, so wie in Schritt 3 bis 4 unter
“Registrieren des Ladezeitplans”
beschrieben. ( S.132)
Wenn eine Einstellung geändert wird,
ändert sich auch ihr Symbol im Kalen-
der.
 Löschen von registrierten Elemen-
ten:
Drücken Sie auf “Löschen”.
Eine Meldung mit einer Löschbestäti-
gung wird angezeigt.
Drücken Sie auf “Löschen”, um den
ausgewählten Ladezeitplan zu löschen.
Um den Löschvorgang abzubrechen,
drücken Sie auf “Abbrechen” oder auf
die Zurück-Taste.
Wenn ein Ladezeitplan gelöscht wird,
wird auch sein Symbol aus dem Kalen-
der gelöscht.
■Einschalten von “Jetzt laden”
1 Rufen Sie den Bildschirm “Lade-
plan” auf. ( S.131)
2 Drücken Sie auf “Jetzt laden”.
Mit jedem Druck auf die Taste wird
“Jetzt laden” abwechselnd ein- bzw.
ausgeschaltet.
Nach dem Abschluss des Einstellungs-
vorgangs wird der Ladevorgang gestar-
tet, wenn der AC-Ladestecker
angeschlossen wird.
■Ändern des Nächsten Ereignisses
Wenn in der kundenspezifischen Ein-
stellung des Multimedia-Bildschirms
“ACC-Personalisierung” nicht ausge-
schaltet ist, wird der Abschlussbild-
schirm nicht angezeigt. Wenn das der
Fall ist, überprüfen Sie die Einstellun-
gen des Multimedia-Bildschirms.
Schalten Sie den Startschalter aus.
Das nächste Ereignis wird entsprechend

135
2

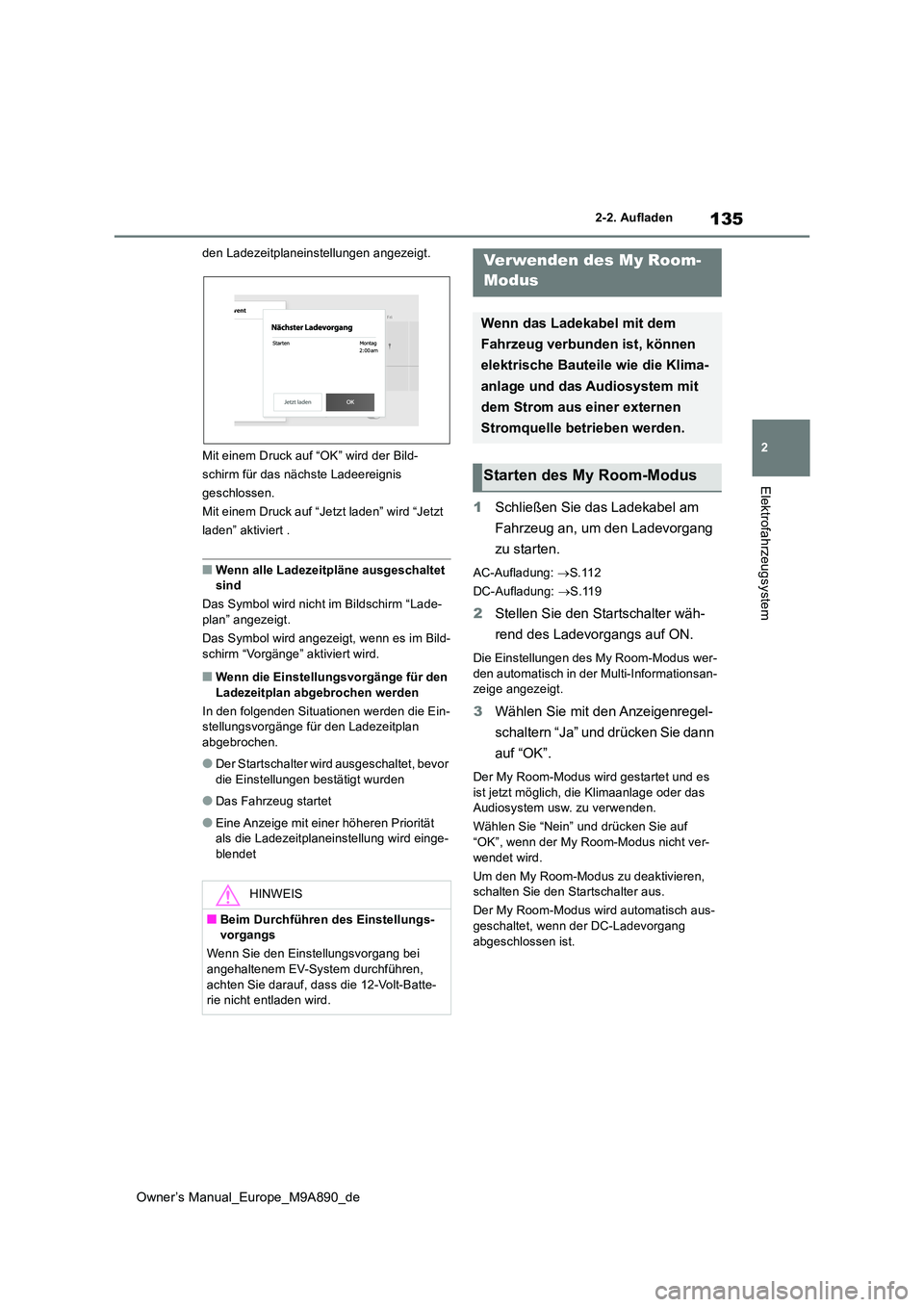

Owner’s Manual_Europe_M9A890_de
2-2. Aufladen
Elektrofahrzeugsystem
den Ladezeitplaneinstellungen angezeigt.
Mit einem Druck auf “OK” wird der Bild-
schirm für das nächste Ladeereignis
geschlossen.
Mit einem Druck auf “Jetzt laden” wird “Jetzt
laden” aktiviert .
■Wenn alle Ladezeitpläne ausgeschaltet sind
Das Symbol wird nicht im Bildschirm “Lade- plan” angezeigt.
Das Symbol wird angezeigt, wenn es im Bild-
schirm “Vorgänge” aktiviert wird.
■Wenn die Einstellungsvorgänge für den Ladezeitplan abgebrochen werden
In den folgenden Situationen werden die Ein- stellungsvorgänge für den Ladezeitplan
abgebrochen.
●Der Startschalter wird ausgeschaltet, bevor
die Einstellungen bestätigt wurden
●Das Fahrzeug startet
●Eine Anzeige mit einer höheren Priorität als die Ladezeitplaneinstellung wird einge-
blendet
1 Schließen Sie das Ladekabel am
Fahrzeug an, um den Ladevorgang
zu starten.
AC-Aufladung: S.112
DC-Aufladung: S.119
2Stellen Sie den Startschalter wäh-
rend des Ladevorgangs auf ON.
Die Einstellungen des My Room-Modus wer- den automatisch in der Multi-Informationsan-zeige angezeigt.
3 Wählen Sie mit den Anzeigenregel-
schaltern “Ja” und drücken Sie dann
auf “OK”.
Der My Room-Modus wird gestartet und es
ist jetzt möglich, d ie Klimaanlage oder das Audiosystem usw. zu verwenden.
Wählen Sie “Nein” und drücken Sie auf “OK”, wenn der My Room-Modus nicht ver-
wendet wird.
Um den My Room-Modus zu deaktivieren, schalten Sie den Startschalter aus.
Der My Room-Modus wird automatisch aus- geschaltet, wenn der DC-Ladevorgang
abgeschlossen ist.
HINWEIS
■Beim Durchführen des Einstellungs- vorgangs
Wenn Sie den Einstellungsvorgang bei
angehaltenem EV-System durchführen, achten Sie darauf, dass die 12-Volt-Batte-rie nicht entladen wird.
Verwenden des My Room-
Modus
Wenn das Ladekabel mit dem
Fahrzeug verbunden ist, können
elektrische Bauteile wie die Klima-
anlage und das Audiosystem mit
dem Strom aus einer externen
Stromquelle betrieben werden.
Starten des My Room-Modus

136

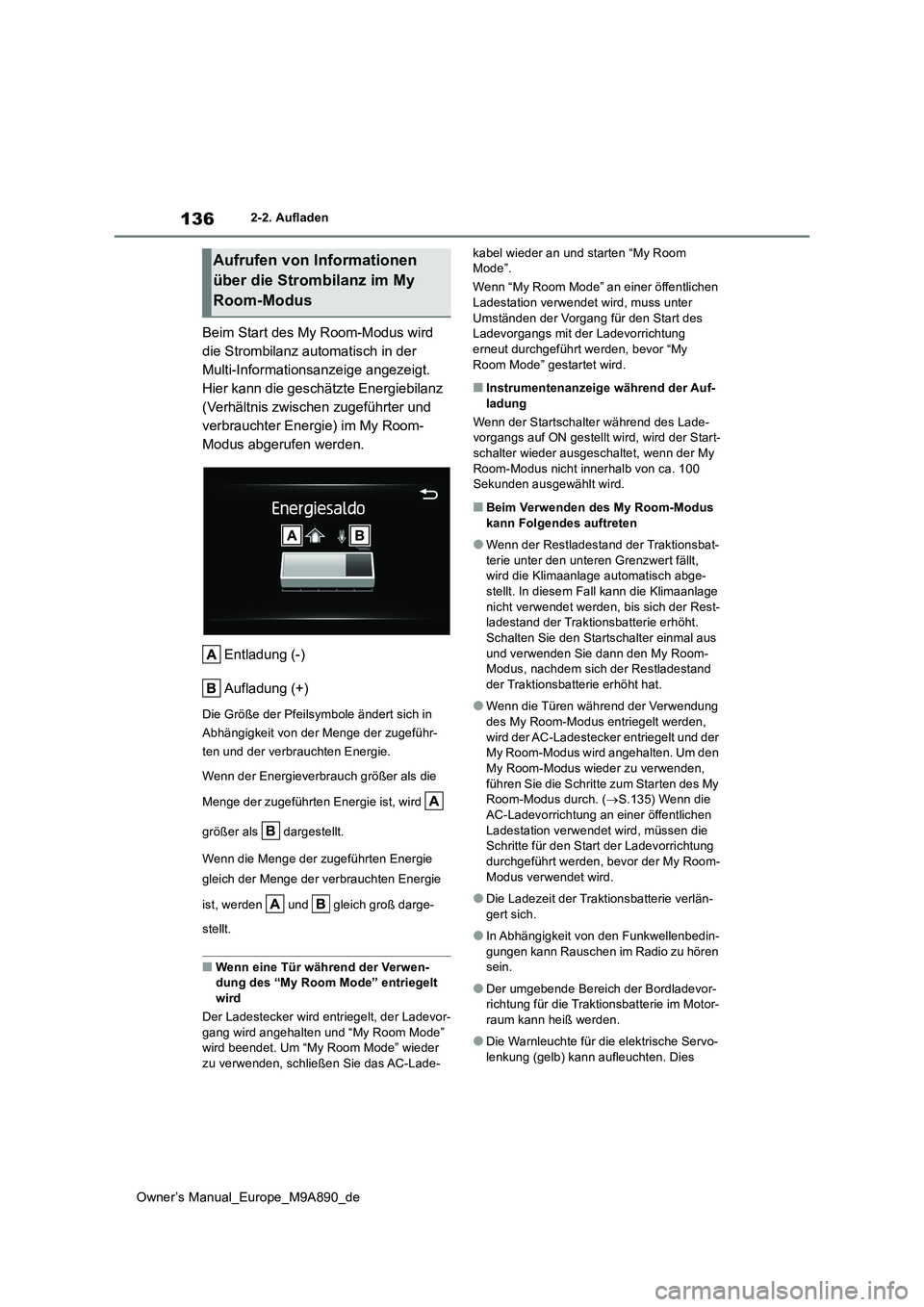

Owner’s Manual_Europe_M9A890_de
2-2. Aufladen
Beim Start des My Room-Modus wird
die Strombilanz automatisch in der
Multi-Informationsanzeige angezeigt.
Hier kann die geschätzte Energiebilanz
(Verhältnis zwischen zugeführter und
verbrauchter Energie) im My Room-
Modus abgerufen werden.
Entladung (-)
Aufladung (+)
Die Größe der Pfeilsymbole ändert sich in
Abhängigkeit von der Menge der zugeführ-
ten und der verbrauchten Energie.
Wenn der Energieverbrauch größer als die
Menge der zugeführten Energie ist, wird
größer als dargestellt.
Wenn die Menge der zugeführten Energie
gleich der Menge der verbrauchten Energie
ist, werden und gleich groß darge-
stellt.
■Wenn eine Tür während der Verwen- dung des “My Room Mode” entriegelt wird
Der Ladestecker wird entriegelt, der Ladevor-
gang wird angehalten und “My Room Mode” wird beendet. Um “My Room Mode” wieder zu verwenden, schließen Sie das AC-Lade-
kabel wieder an und starten “My Room Mode”.
Wenn “My Room Mode” an einer öffentlichen Ladestation verwendet wird, muss unter
Umständen der Vorgang für den Start des Ladevorgangs mit der Ladevorrichtung erneut durchgeführt werden, bevor “My
Room Mode” gestartet wird.
■Instrumentenanzeige während der Auf- ladung
Wenn der Startschalter während des Lade- vorgangs auf ON gestellt wird, wird der Start-
schalter wieder ausgeschaltet, wenn der My Room-Modus nicht innerhalb von ca. 100 Sekunden ausgewählt wird.
■Beim Verwenden des My Room-Modus
kann Folgendes auftreten
●Wenn der Restladestand der Traktionsbat-
terie unter den unteren Grenzwert fällt, wird die Klimaanlage automatisch abge-stellt. In diesem Fall kann die Klimaanlage
nicht verwendet werden, bis sich der Rest- ladestand der Traktionsbatterie erhöht. Schalten Sie den Startschalter einmal aus
und verwenden Sie dann den My Room- Modus, nachdem sich der Restladestand der Traktionsbatterie erhöht hat.
●Wenn die Türen während der Verwendung des My Room-Modus entriegelt werden,
wird der AC-Ladestecker entriegelt und der My Room-Modus wird angehalten. Um den My Room-Modus wieder zu verwenden,
führen Sie die Schritte zum Starten des My Room-Modus durch. ( S.135) Wenn die AC-Ladevorrichtung an einer öffentlichen
Ladestation verwendet wird, müssen die Schritte für den Start der Ladevorrichtung durchgeführt werden, bevor der My Room-
Modus verwendet wird.
●Die Ladezeit der Traktionsbatterie verlän-
gert sich.
●In Abhängigkeit von den Funkwellenbedin-
gungen kann Rauschen im Radio zu hören sein.
●Der umgebende Bereich der Bordladevor-richtung für die Traktionsbatterie im Motor-raum kann heiß werden.
●Die Warnleuchte für die elektrische Servo-lenkung (gelb) kann aufleuchten. Dies
Aufrufen von Informationen
über die Strombilanz im My
Room-Modus

137
2
Owner’s Manual_Europe_M9A890_de
2-2. Aufladen
Elektrofahrzeugsystem

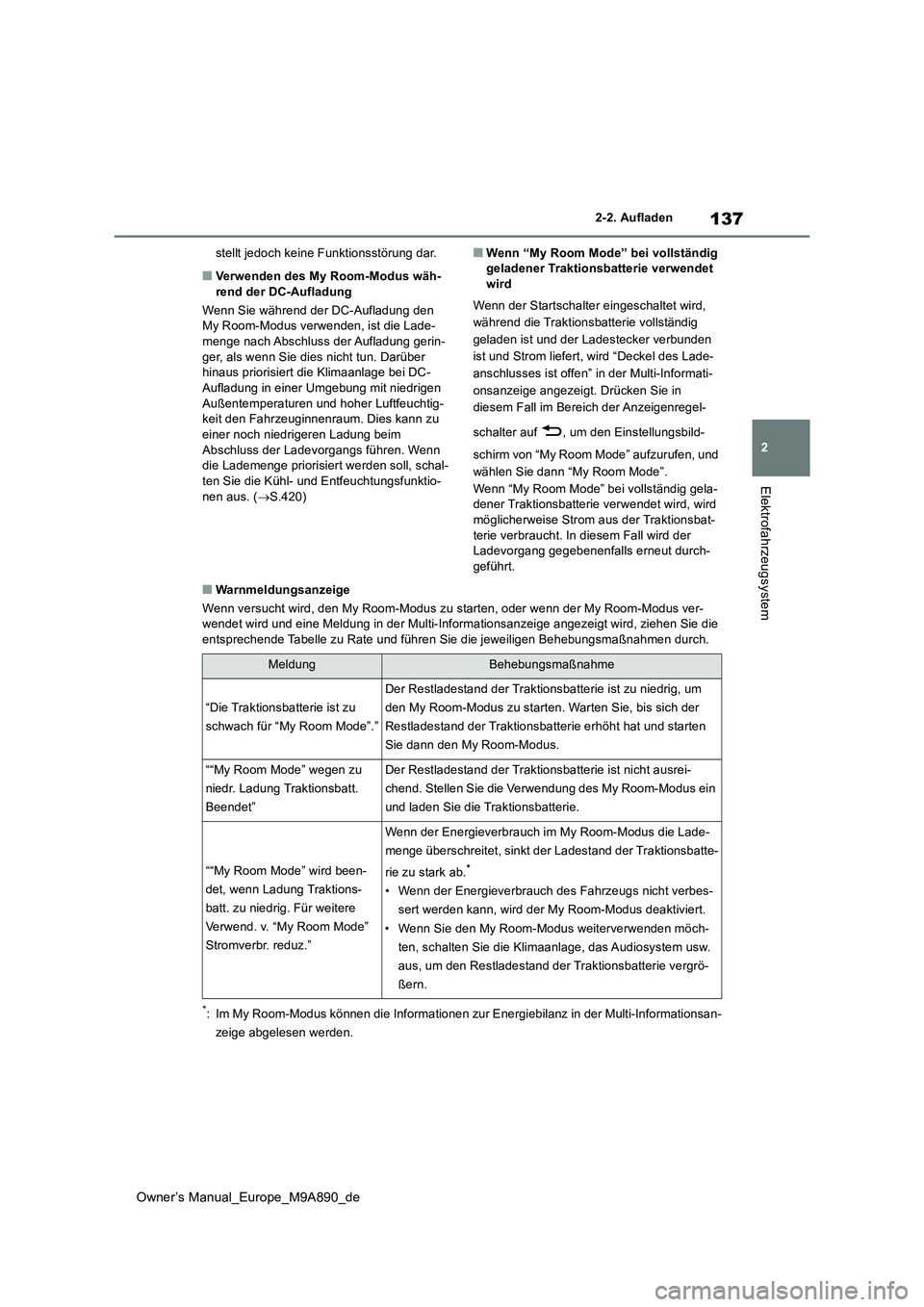

stellt jedoch keine Funktionsstörung dar.
■Verwenden des My Room-Modus wäh- rend der DC-Aufladung
Wenn Sie während der DC-Aufladung den My Room-Modus verwenden, ist die Lade-
menge nach Abschluss der Aufladung gerin- ger, als wenn Sie dies nicht tun. Darüber hinaus priorisiert die Klimaanlage bei DC-
Aufladung in einer Umgebung mit niedrigen Außentemperaturen und hoher Luftfeuchtig-keit den Fahrzeuginnenraum. Dies kann zu
einer noch niedrigeren Ladung beim Abschluss der Ladevorgangs führen. Wenn die Lademenge priorisiert werden soll, schal-
ten Sie die Kühl- und Entfeuchtungsfunktio- nen aus. ( S.420)
■Wenn “My Room Mode” bei vollständig geladener Traktionsbatterie verwendet wird
Wenn der Startschalter eingeschaltet wird,
während die Traktionsbatterie vollständig
geladen ist und der Ladestecker verbunden
ist und Strom liefert, wird “Deckel des Lade-
anschlusses ist offen” in der Multi-Informati-
onsanzeige angezeigt. Drücken Sie in
diesem Fall im Bereich der Anzeigenregel-
schalter auf , um den Einstellungsbild-
schirm von “My Room Mode” aufzurufen, und
wählen Sie dann “My Room Mode”.
Wenn “My Room Mode” bei vollständig gela- dener Traktionsbatterie verwendet wird, wird
möglicherweise Strom aus der Traktionsbat- terie verbraucht. In diesem Fall wird der Ladevorgang gegebenenfalls erneut durch-
geführt.
■Warnmeldungsanzeige
Wenn versucht wird, den My Room-Modus zu starten, oder wenn der My Room-Modus ver- wendet wird und eine Meldung in der Multi-Informationsanzeige a ngezeigt wird, ziehen Sie die entsprechende Tabelle zu Rate und führen Sie die jeweiligen Beh ebungsmaßnahmen durch.
*: Im My Room-Modus können die Informationen zur Energiebilanz in der Multi-Informationsan-
zeige abgelesen werden.
MeldungBehebungsmaßnahme
“Die Traktionsbatterie ist zu
schwach für “My Room Mode”.”
Der Restladestand der Traktionsbatterie ist zu niedrig, um
den My Room-Modus zu starten. Warten Sie, bis sich der
Restladestand der Traktionsbatterie erhöht hat und starten
Sie dann den My Room-Modus.
““My Room Mode” wegen zu
niedr. Ladung Traktionsbatt.
Beendet”
Der Restladestand der Traktionsbatterie ist nicht ausrei-
chend. Stellen Sie die Verwendung des My Room-Modus ein
und laden Sie die Traktionsbatterie.
““My Room Mode” wird been-
det, wenn Ladung Traktions-
batt. zu niedrig. Für weitere
Verwend. v. “My Room Mode”
Stromverbr. reduz.”
Wenn der Energieverbrauch im My Room-Modus die Lade-
menge überschreitet, sinkt der Ladestand der Traktionsbatte-
rie zu stark ab.*
• Wenn der Energieverbrauch des Fahrzeugs nicht verbes-
sert werden kann, wird der My Room-Modus deaktiviert.
• Wenn Sie den My Room-Modus weiterverwenden möch-
ten, schalten Sie die Klimaanlage, das Audiosystem usw.
aus, um den Restladestand der T raktionsbatterie vergrö-
ßern.

138
Owner’s Manual_Europe_M9A890_de
2-2. Aufladen
*: Je nach Ausstattung
Dieses System erzeugt anhand des
Solarpaneels (Solardach) auf dem
Dach des Fahrzeugs Solarenergie.
 Die Traktionsbatterie wird geladen,
während das Fahrzeug geparkt ist.
 Der Energieverbrauch der Traktions-
batterie wird während der Fahrt
reduziert.
Der Energieverbrauch der Traktions-
batterie wird eingedämmt, indem die
Stromversorgung der Hilfssysteme
durch Solarenergie ergänzt wird.
Dadurch wird die Reichweite des
batterieelektrischen Fahrzeugs ver-
größert.

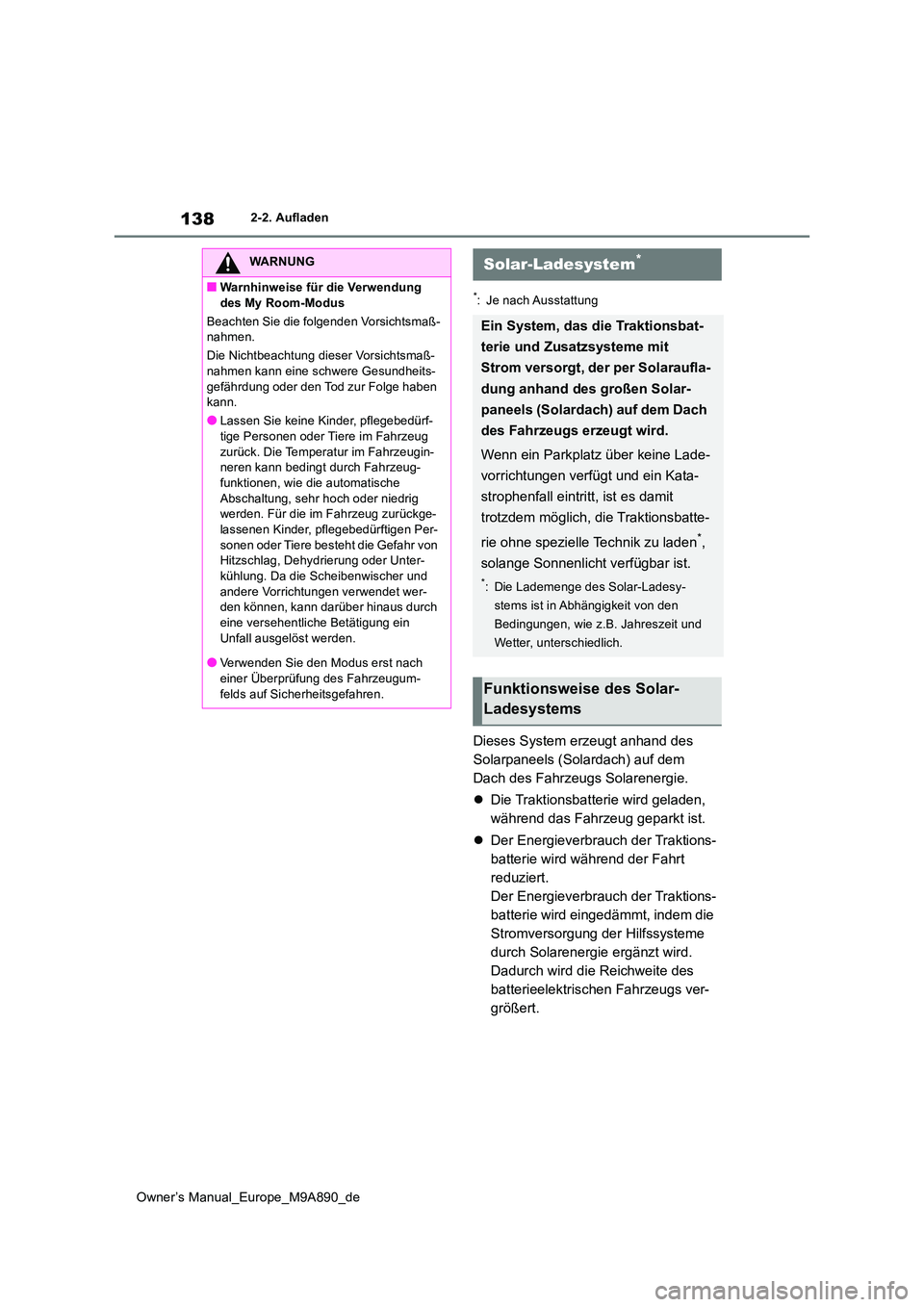

WARNUNG
■Warnhinweise für die Verwendung
des My Room-Modus
Beachten Sie die folgenden Vorsichtsmaß- nahmen.
Die Nichtbeachtung dieser Vorsichtsmaß- nahmen kann eine schwere Gesundheits-
gefährdung oder den Tod zur Folge haben kann.
●Lassen Sie keine Kinder, pflegebedürf-tige Personen oder Tiere im Fahrzeug
zurück. Die Temperatur im Fahrzeugin- neren kann bedingt durch Fahrzeug-funktionen, wie die automatische
Abschaltung, sehr hoch oder niedrig werden. Für die im Fahrzeug zurückge-lassenen Kinder, pflegebedürftigen Per-
sonen oder Tiere besteht die Gefahr von Hitzschlag, Dehydrierung oder Unter-kühlung. Da die Scheibenwischer und
andere Vorrichtungen verwendet wer- den können, kann darüber hinaus durch eine versehentliche Betätigung ein
Unfall ausgelöst werden.
●Verwenden Sie den Modus erst nach einer Überprüfung des Fahrzeugum-
felds auf Sicherheitsgefahren.
Solar-Ladesystem*
Ein System, das die Traktionsbat-
terie und Zusatzsysteme mit
Strom versorgt, der per Solaraufla-
dung anhand des großen Solar-
paneels (Solardach) auf dem Dach
des Fahrzeugs erzeugt wird.
Wenn ein Parkplatz über keine Lade-
vorrichtungen verfügt und ein Kata-
strophenfall eintritt, ist es damit
trotzdem möglich, die Traktionsbatte-
rie ohne spezielle Technik zu laden*,
solange Sonnenlicht verfügbar ist.
*: Die Lademenge des Solar-Ladesy-
stems ist in Abhängigkeit von den
Bedingungen, wie z.B. Jahreszeit und
Wetter, unterschiedlich.
Funktionsweise des Solar-
Ladesystems
