TOYOTA BZ4X 2023 Betriebsanleitungen (in German)

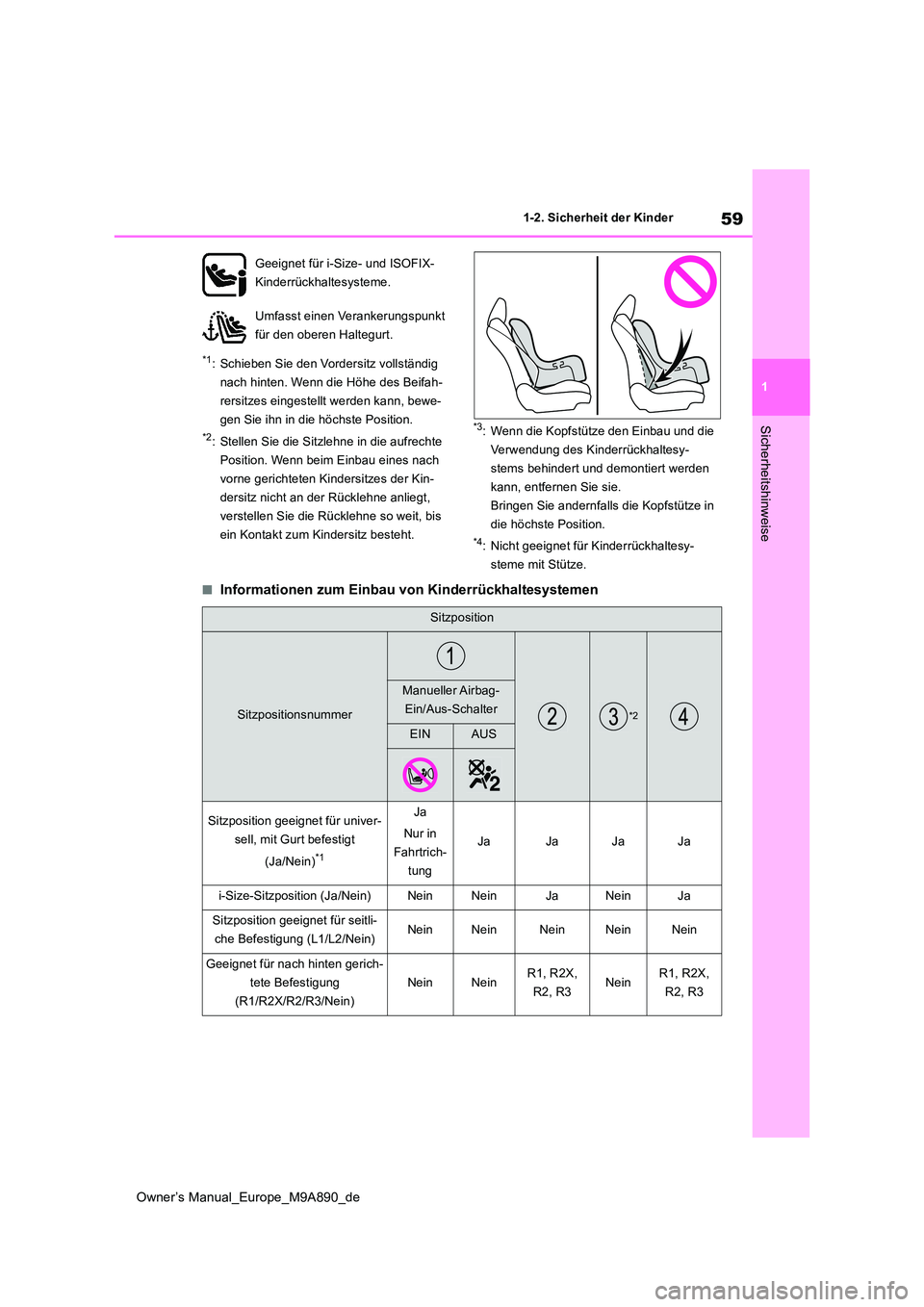

59
1
Owner’s Manual_Europe_M9A890_de
1-2. Sicherheit der Kinder
Sicherheitshinweise
*1: Schieben Sie den Vordersitz vollständig
nach hinten. Wenn die Höhe des Beifah-
rersitzes eingestellt werden kann, bewe-
gen Sie ihn in die höchste Position.
*2: Stellen Sie die Sitzlehne in die aufrechte
Position. Wenn beim Einbau eines nach
vorne gerichteten Kindersitzes der Kin-
dersitz nicht an der Rücklehne anliegt,
verstellen Sie die Rücklehne so weit, bis
ein Kontakt zum Kindersitz besteht.
*3: Wenn die Kopfstütze den Einbau und die
Verwendung des Kinderrückhaltesy-
stems behindert und demontiert werden
kann, entfernen Sie sie.
Bringen Sie andernfalls die Kopfstütze in
die höchste Position.
*4: Nicht geeignet für Kinderrückhaltesy-
steme mit Stütze.
■Informationen zum Einbau von Kinderrückhaltesystemen
Geeignet für i-Size- und ISOFIX-
Kinderrückhaltesysteme.
Umfasst einen Verankerungspunkt
für den oberen Haltegurt.
Sitzposition
Sitzpositionsnummer*2
Manueller Airbag-
Ein/Aus-Schalter
EINAUS
Sitzposition geeignet für univer-
sell, mit Gurt befestigt
(Ja/Nein)*1
Ja
Nur in
Fahrtrich-
tung
JaJaJaJa
i-Size-Sitzposition (Ja/Nein)NeinNeinJaNeinJa
Sitzposition geeignet für seitli-
che Befestigung (L1/L2/Nein)NeinNeinNeinNeinNein
Geeignet für nach hinten gerich-
tete Befestigung
(R1/R2X/R2/R3/Nein)
NeinNeinR1, R2X,
R2, R3NeinR1, R2X,
R2, R3

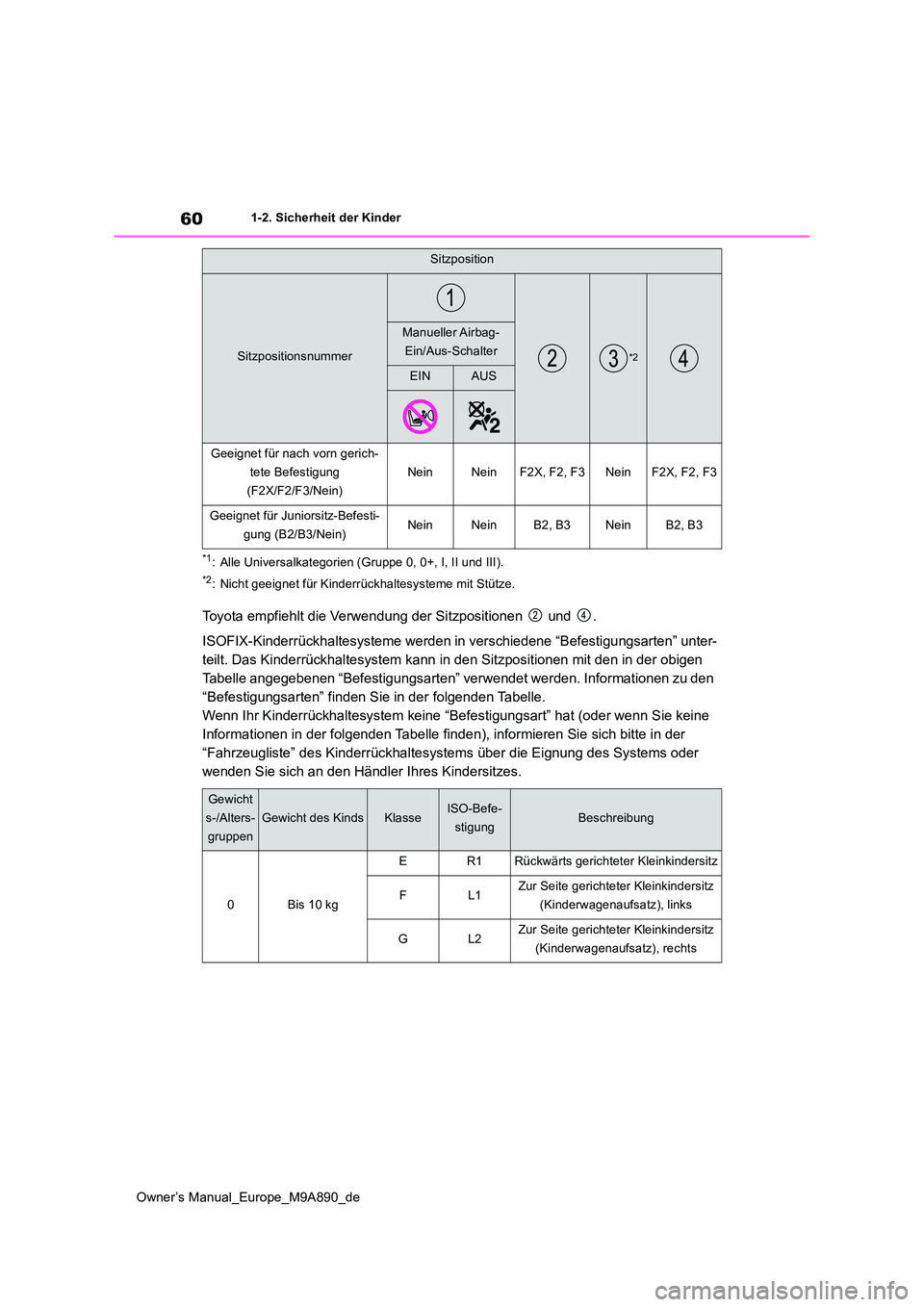

60
Owner’s Manual_Europe_M9A890_de
1-2. Sicherheit der Kinder
*1: Alle Universalkategorien (Gruppe 0, 0+, I, II und III).
*2: Nicht geeignet für Kinderrückhaltesysteme mit Stütze.
Toyota empfiehlt die Verwendung der Sitzpositionen und .
ISOFIX-Kinderrückhaltesysteme werden in verschiedene “Befestigu ngsarten” unter-
teilt. Das Kinderrückhaltesystem kann in den Sitzpositionen mit den in der obigen
Tabelle angegebenen “Befestigungsarten” verwendet werden. Infor mationen zu den
“Befestigungsarten” finden Sie in der folgenden Tabelle.
Wenn Ihr Kinderrückhaltesystem keine “Befestigungsart” hat (ode r wenn Sie keine
Informationen in der folgenden Tabelle finden), informieren Sie sich bitte in der
“Fahrzeugliste” des Kinderrückhaltesystems über die Eignung des Systems oder
wenden Sie sich an den Händler Ihres Kindersitzes.
Geeignet für nach vorn gerich-
tete Befestigung
(F2X/F2/F3/Nein)
NeinNeinF2X, F2, F3NeinF2X, F2, F3
Geeignet für Juniorsitz-Befesti-
gung (B2/B3/Nein)NeinNeinB2, B3NeinB2, B3
Gewicht
s-/Alters-
gruppen
Gewicht des KindsKlasseISO-Befe-
stigungBeschreibung
0Bis 10 kg
ER1Rückwärts gerichteter Kleinkindersitz
FL1Zur Seite gerichteter Kleinkindersitz
(Kinderwagenaufsatz), links
GL2Zur Seite gerichteter Kleinkindersitz
(Kinderwagenaufsatz), rechts
Sitzposition
Sitzpositionsnummer*2
Manueller Airbag-
Ein/Aus-Schalter
EINAUS

61
1
Owner’s Manual_Europe_M9A890_de
1-2. Sicherheit der Kinder
Sicherheitshinweise

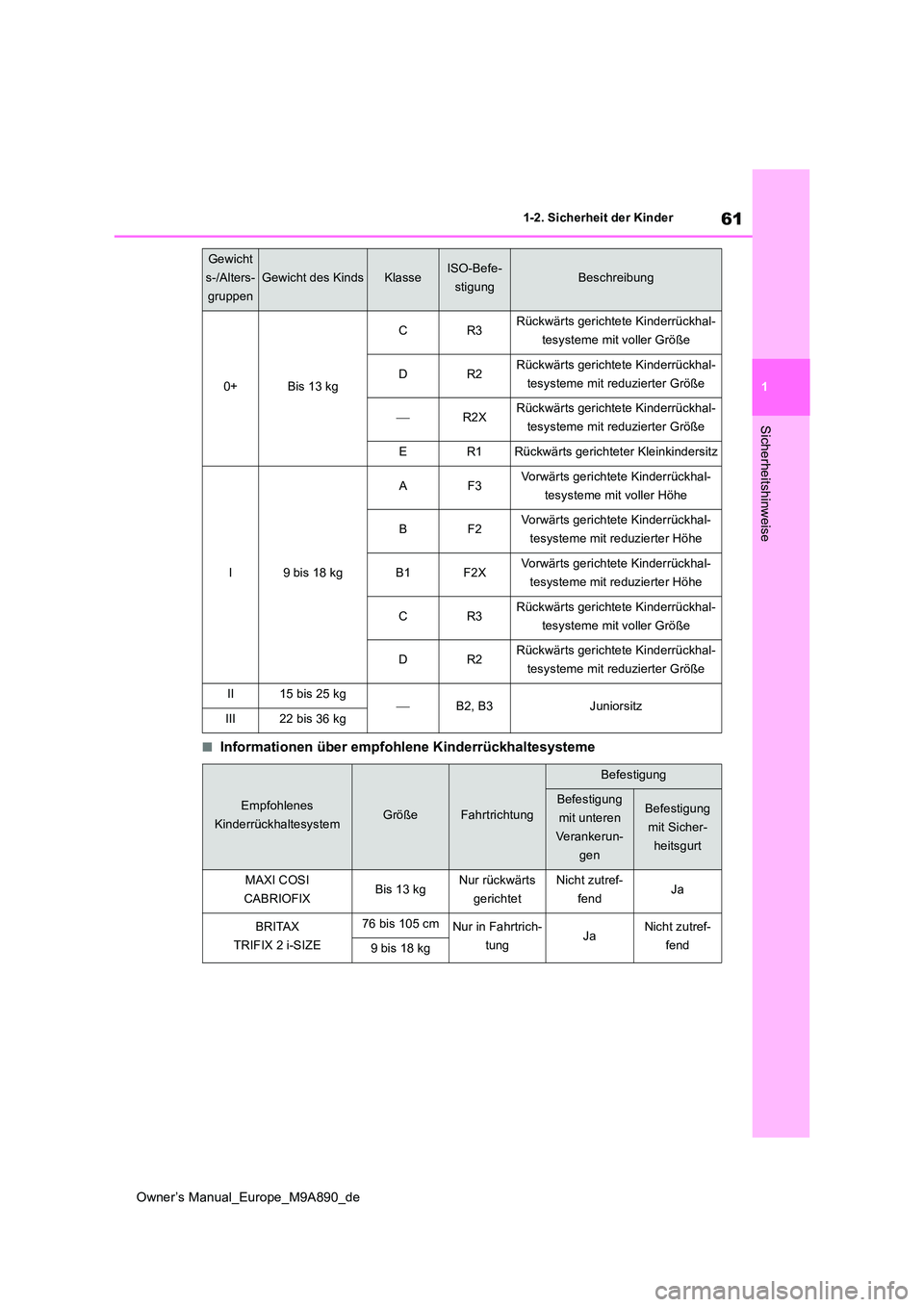

■Informationen über empfohlene Kinderrückhaltesysteme
0+Bis 13 kg
CR3Rückwärts gerichtete Kinderrückhal-
tesysteme mit voller Größe
DR2Rückwärts gerichtete Kinderrückhal-
tesysteme mit reduzierter Größe
R2XRückwärts gerichtete Kinderrückhal-
tesysteme mit reduzierter Größe
ER1Rückwärts gerichteter Kleinkindersitz
I9 bis 18 kg
AF3Vorwärts gerichtete Kinderrückhal-
tesysteme mit voller Höhe
BF2Vorwärts gerichtete Kinderrückhal-
tesysteme mit reduzierter Höhe
B1F2XVorwärts gerichtete Kinderrückhal-
tesysteme mit reduzierter Höhe
CR3Rückwärts gerichtete Kinderrückhal-
tesysteme mit voller Größe
DR2Rückwärts gerichtete Kinderrückhal-
tesysteme mit reduzierter Größe
II15 bis 25 kgB2, B3JuniorsitzIII22 bis 36 kg
Empfohlenes
KinderrückhaltesystemGrößeFahrtrichtung
Befestigung
Befestigung
mit unteren
Verankerun-
gen
Befestigung
mit Sicher-
heitsgurt
MAXI COSI
CABRIOFIXBis 13 kgNur rückwärts
gerichtet
Nicht zutref-
fendJa
BRITAX
TRIFIX 2 i-SIZE
76 bis 105 cmNur in Fahrtrich-
tungJaNicht zutref-
fend9 bis 18 kg
Gewicht
s-/Alters-
gruppen
Gewicht des KindsKlasseISO-Befe-
stigungBeschreibung

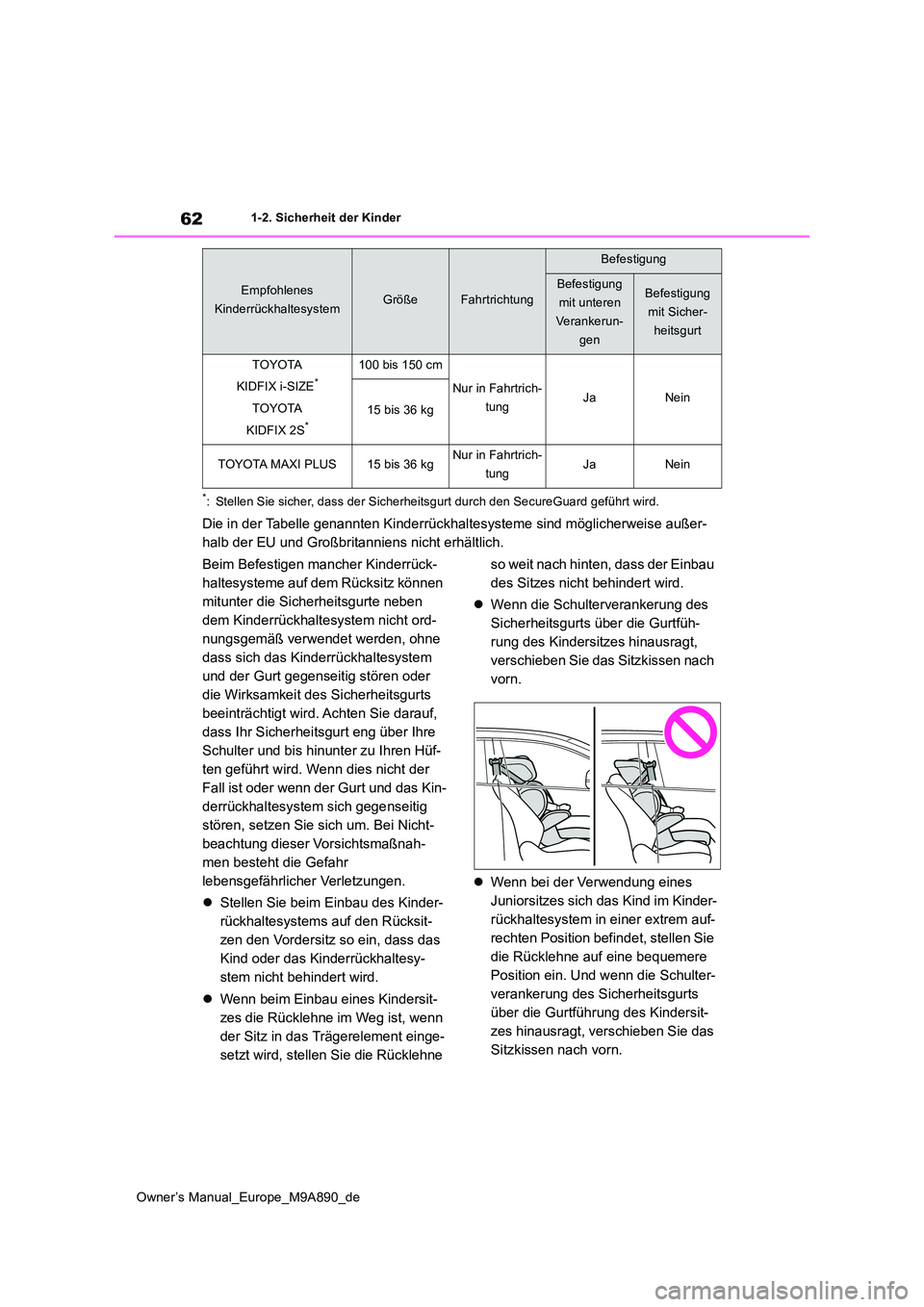

62
Owner’s Manual_Europe_M9A890_de
1-2. Sicherheit der Kinder
*: Stellen Sie sicher, dass der Sicherheitsgurt durch den SecureGuard geführt wird.
Die in der Tabelle genannten Kinderrückhaltesysteme sind möglicherweise außer-
halb der EU und Großbritanniens nicht erhältlich.
Beim Befestigen mancher Kinderrück-
haltesysteme auf dem Rücksitz können
mitunter die Sicherheitsgurte neben
dem Kinderrückhaltesystem nicht ord-
nungsgemäß verwendet werden, ohne
dass sich das Kinderrückhaltesystem
und der Gurt gegenseitig stören oder
die Wirksamkeit des Sicherheitsgurts
beeinträchtigt wird. Achten Sie darauf,
dass Ihr Sicherheitsgurt eng über Ihre
Schulter und bis hinunter zu Ihren Hüf-
ten geführt wird. Wenn dies nicht der
Fall ist oder wenn der Gurt und das Kin-
derrückhaltesystem sich gegenseitig
stören, setzen Sie sich um. Bei Nicht-
beachtung dieser Vorsichtsmaßnah-
men besteht die Gefahr
lebensgefährlicher Verletzungen.
 Stellen Sie beim Einbau des Kinder-
rückhaltesystems auf den Rücksit-
zen den Vordersitz so ein, dass das
Kind oder das Kinderrückhaltesy-
stem nicht behindert wird.
 Wenn beim Einbau eines Kindersit-
zes die Rücklehne im Weg ist, wenn
der Sitz in das Trägerelement einge-
setzt wird, stellen Sie die Rücklehne
so weit nach hinten, dass der Einbau
des Sitzes nicht behindert wird.
 Wenn die Schulterverankerung des
Sicherheitsgurts über die Gurtfüh-
rung des Kindersitzes hinausragt,
v er s ch i eb e n S i e d as S it z ki ss en na ch
vorn.
 Wenn bei der Verwendung eines
Juniorsitzes sich das Kind im Kinder-
rückhaltesystem in einer extrem auf-
rechten Position befindet, stellen Sie
die Rücklehne auf eine bequemere
Position ein. Und wenn die Schulter-
verankerung des Sicherheitsgurts
über die Gurtführung des Kindersit-
zes hinausragt, verschieben Sie das
Sitzkissen nach vorn.
TOYOTA
KIDFIX i-SIZE*
TOYOTA
KIDFIX 2S*
100 bis 150 cm
Nur in Fahrtrich-
tungJaNein15 bis 36 kg
TOYOTA MAXI PLUS15 bis 36 kgNur in Fahrtrich-
tungJaNein
Empfohlenes
KinderrückhaltesystemGrößeFahrtrichtung
Befestigung
Befestigung
mit unteren
Verankerun-
gen
Befestigung
mit Sicher-
heitsgurt

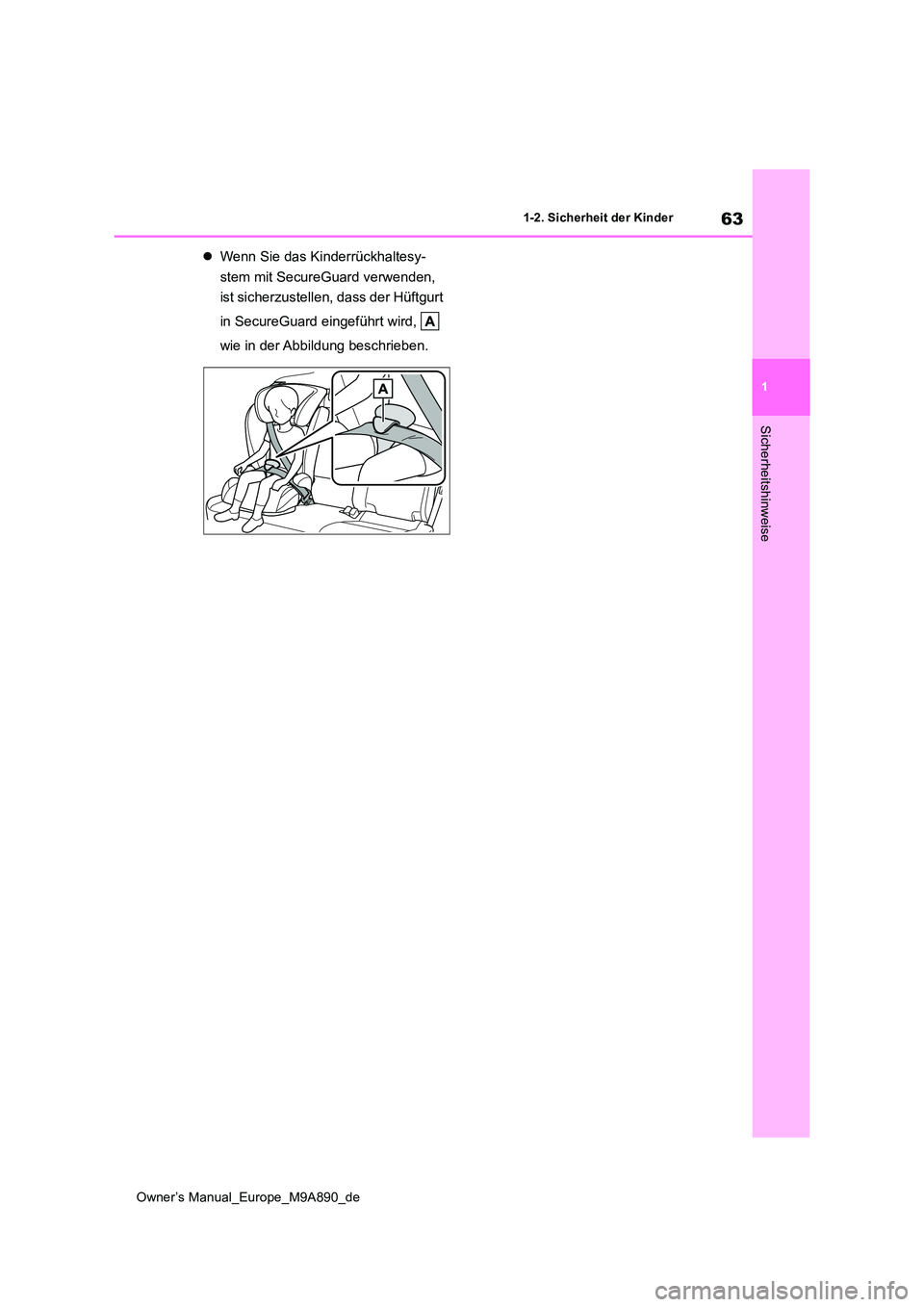

63
1
Owner’s Manual_Europe_M9A890_de
1-2. Sicherheit der Kinder
Sicherheitshinweise
Wenn Sie das Kinderrückhaltesy-
stem mit SecureGuard verwenden,
ist sicherzustellen, dass der Hüftgurt
in SecureGuard eingeführt wird,
wie in der Abbildung beschrieben.

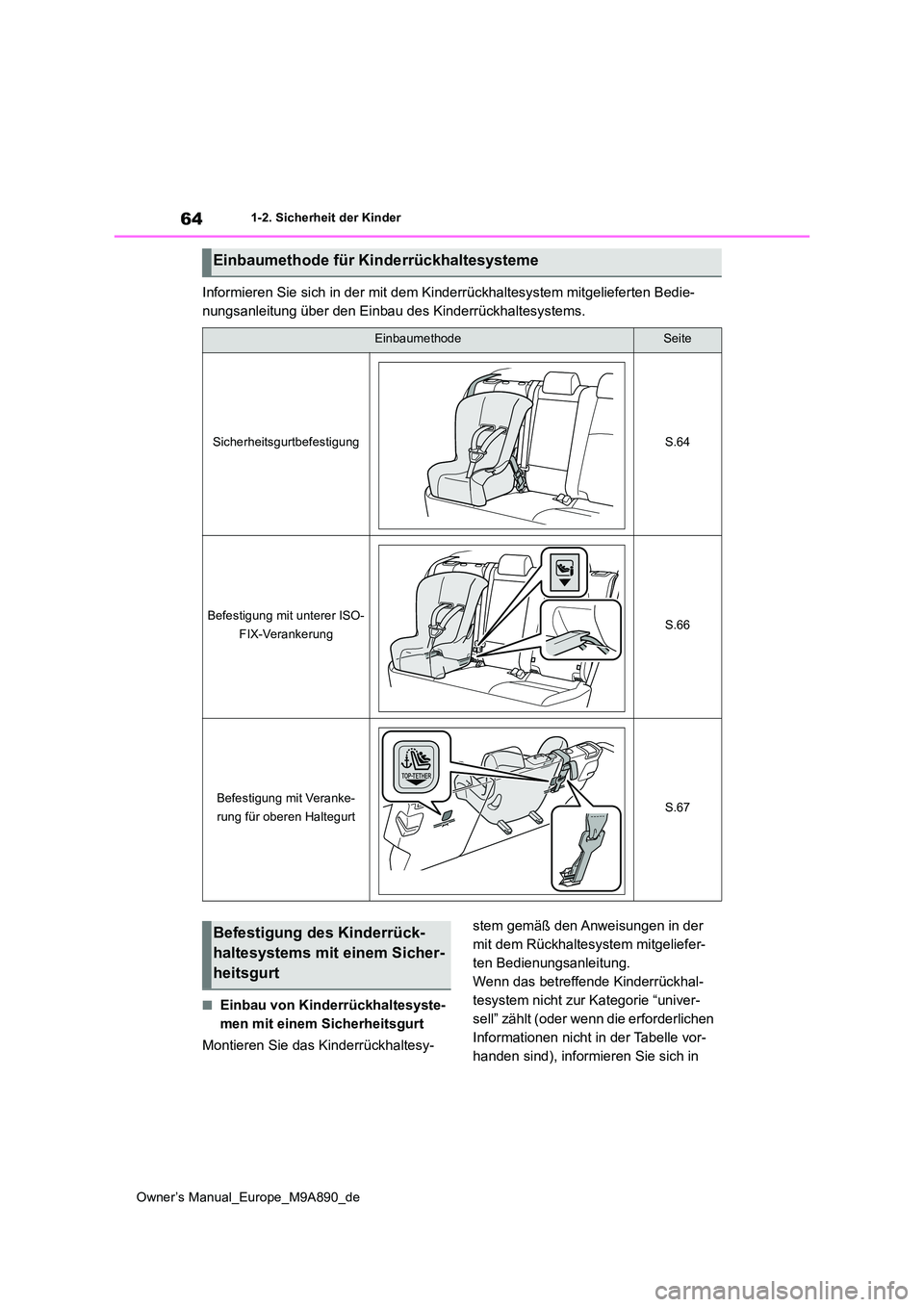

64
Owner’s Manual_Europe_M9A890_de
1-2. Sicherheit der Kinder
Informieren Sie sich in der mit dem Kinderrückhaltesystem mitgelieferten Bedie-
nungsanleitung über den Einbau des Kinderrückhaltesystems.
■Einbau von Kinderrückhaltesyste-
men mit einem Sicherheitsgurt
Montieren Sie das Kinderrückhaltesy-
stem gemäß den Anweisungen in der
mit dem Rückhaltesystem mitgeliefer-
ten Bedienungsanleitung.
Wenn das betreffende Kinderrückhal-
tesystem nicht zur Kategorie “univer-
sell” zählt (oder wenn die erforderlichen
Informationen nicht in der Tabelle vor-
handen sind), informieren Sie sich in
Einbaumethode für Kinderrückhaltesysteme
EinbaumethodeSeite
SicherheitsgurtbefestigungS.64
Befestigung mit unterer ISO-
FIX-VerankerungS.66
Befestigung mit Veranke-
rung für oberen HaltegurtS.67
Befestigung des Kinderrück-
haltesystems mit einem Sicher-
heitsgurt

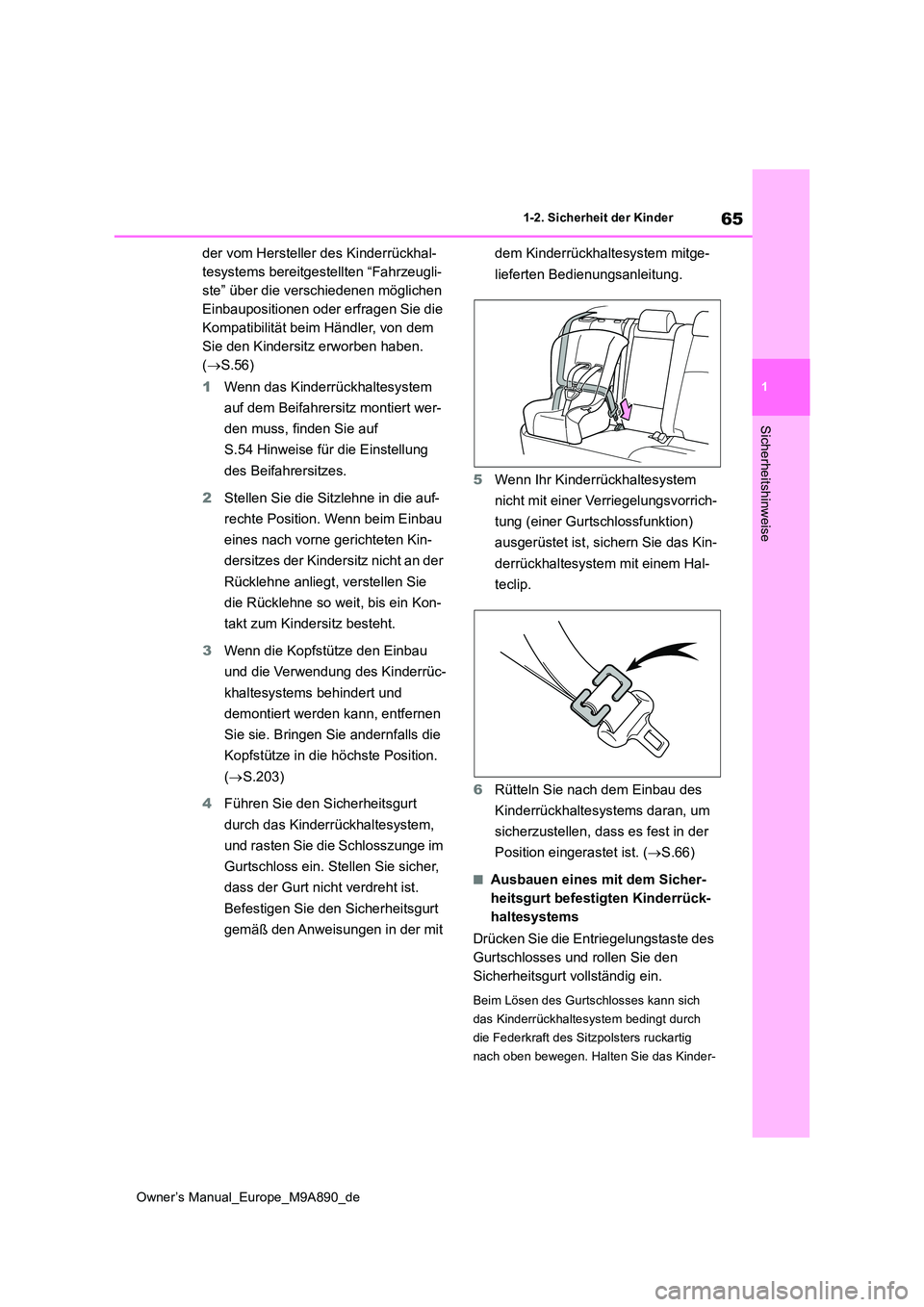

65
1
Owner’s Manual_Europe_M9A890_de
1-2. Sicherheit der Kinder
Sicherheitshinweise
der vom Hersteller des Kinderrückhal-
tesystems bereitgestellten “Fahrzeugli-
ste” über die verschiedenen möglichen
Einbaupositionen oder erfragen Sie die
Kompatibilität beim Händler, von dem
Sie den Kindersitz erworben haben.
( S.56)
1 Wenn das Kinderrückhaltesystem
auf dem Beifahrersitz montiert wer-
den muss, finden Sie auf
S.54 Hinweise für die Einstellung
des Beifahrersitzes.
2 Stellen Sie die Sitzlehne in die auf-
rechte Position. Wenn beim Einbau
eines nach vorne gerichteten Kin-
dersitzes der Kindersitz nicht an der
Rücklehne anliegt, verstellen Sie
die Rücklehne so weit, bis ein Kon-
takt zum Kindersitz besteht.
3 Wenn die Kopfstütze den Einbau
und die Verwendung des Kinderrüc-
khaltesystems behindert und
demontiert werden kann, entfernen
Sie sie. Bringen Sie andernfalls die
Kopfstütze in die höchste Position.
( S.203)
4 Führen Sie den Sicherheitsgurt
durch das Kinderrückhaltesystem,
und rasten Sie die Schlosszunge im
Gurtschloss ein. Stellen Sie sicher,
dass der Gurt nicht verdreht ist.
Befestigen Sie den Sicherheitsgurt
gemäß den Anweisungen in der mit
dem Kinderrückhaltesystem mitge-
lieferten Bedienungsanleitung.
5 Wenn Ihr Kinderrückhaltesystem
nicht mit einer Verriegelungsvorrich-
tung (einer Gurtschlossfunktion)
ausgerüstet ist, sichern Sie das Kin-
derrückhaltesystem mit einem Hal-
teclip.
6 Rütteln Sie nach dem Einbau des
Kinderrückhaltesystems daran, um
sicherzustellen, dass es fest in der
Position eingerastet ist. ( S.66)
■Ausbauen eines mit dem Sicher-
heitsgurt befestigten Kinderrück-
haltesystems
Drücken Sie die Entriegelungstaste des
Gurtschlosses und rollen Sie den
Sicherheitsgurt vollständig ein.
Beim Lösen des Gurtschlosses kann sich
das Kinderrückhaltesystem bedingt durch
die Federkraft des Sitzpolsters ruckartig
nach oben bewegen. Halten Sie das Kinder-

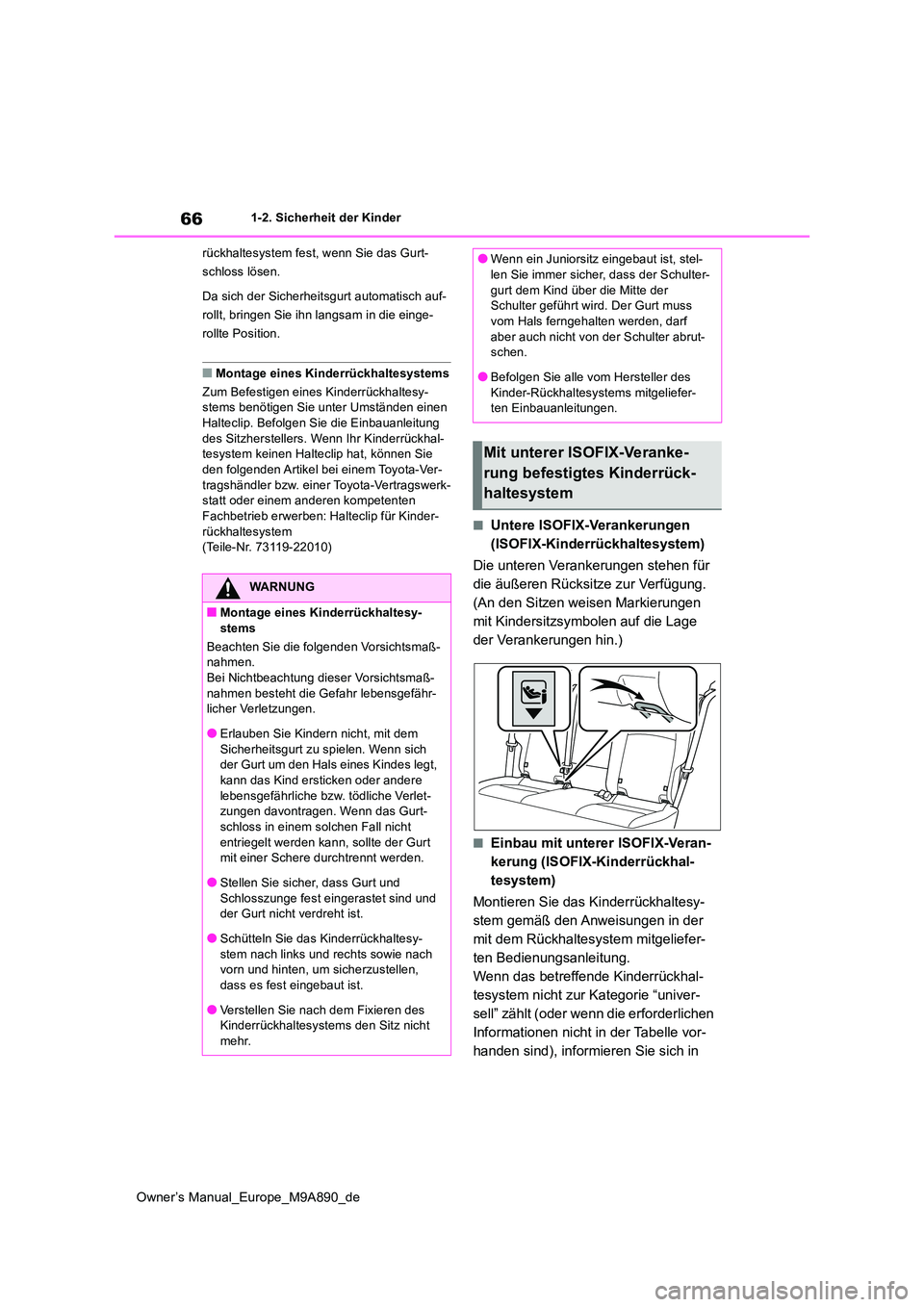

66
Owner’s Manual_Europe_M9A890_de
1-2. Sicherheit der Kinder
rückhaltesystem fest, wenn Sie das Gurt-
schloss lösen.
Da sich der Sicherheitsgurt automatisch auf-
rollt, bringen Sie ihn langsam in die einge-
rollte Position.
■Montage eines Kinderrückhaltesystems
Zum Befestigen eines Kinderrückhaltesy- stems benötigen Sie unter Umständen einen Halteclip. Befolgen Sie die Einbauanleitung
des Sitzherstellers. Wenn Ihr Kinderrückhal- tesystem keinen Halteclip hat, können Sie den folgenden Artikel bei einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerk- statt oder einem anderen kompetenten Fachbetrieb erwerben: Halteclip für Kinder-
rückhaltesystem (Teile-Nr. 73119-22010)
■Untere ISOFIX-Verankerungen
(ISOFIX-Kinderrückhaltesystem)
Die unteren Verankerungen stehen für
die äußeren Rücksitze zur Verfügung.
(An den Sitzen weisen Markierungen
mit Kindersitzsymbolen auf die Lage
der Verankerungen hin.)
■Einbau mit unterer ISOFIX-Veran-
kerung (ISOFIX-Kinderrückhal-
tesystem)
Montieren Sie das Kinderrückhaltesy-
stem gemäß den Anweisungen in der
mit dem Rückhaltesystem mitgeliefer-
ten Bedienungsanleitung.
Wenn das betreffende Kinderrückhal-
tesystem nicht zur Kategorie “univer-
sell” zählt (oder wenn die erforderlichen
Informationen nicht in der Tabelle vor-
handen sind), informieren Sie sich in
WARNUNG
■Montage eines Kinderrückhaltesy-
stems
Beachten Sie die folgenden Vorsichtsmaß- nahmen. Bei Nichtbeachtung dieser Vorsichtsmaß-
nahmen besteht die Gefahr lebensgefähr- licher Verletzungen.
●Erlauben Sie Kindern nicht, mit dem
Sicherheitsgurt zu spielen. Wenn sich der Gurt um den Hals eines Kindes legt, kann das Kind ersticken oder andere
lebensgefährliche bzw. tödliche Verlet- zungen davontragen. Wenn das Gurt-schloss in einem solchen Fall nicht
entriegelt werden kann, sollte der Gurt mit einer Schere durchtrennt werden.
●Stellen Sie sicher, dass Gurt und
Schlosszunge fest eingerastet sind und der Gurt nicht verdreht ist.
●Schütteln Sie das Kinderrückhaltesy-
stem nach links und rechts sowie nach vorn und hinten, um sicherzustellen, dass es fest eingebaut ist.
●Verstellen Sie nach dem Fixieren des Kinderrückhaltesystems den Sitz nicht mehr.
●Wenn ein Juniorsitz eingebaut ist, stel-len Sie immer sicher, dass der Schulter-
gurt dem Kind über die Mitte der Schulter geführt wird. Der Gurt muss vom Hals ferngehalten werden, darf
aber auch nicht von der Schulter abrut- schen.
●Befolgen Sie alle vom Hersteller des
Kinder-Rückhaltesystems mitgeliefer- ten Einbauanleitungen.
Mit unterer ISOFIX-Veranke-
rung befestigtes Kinderrück-
haltesystem

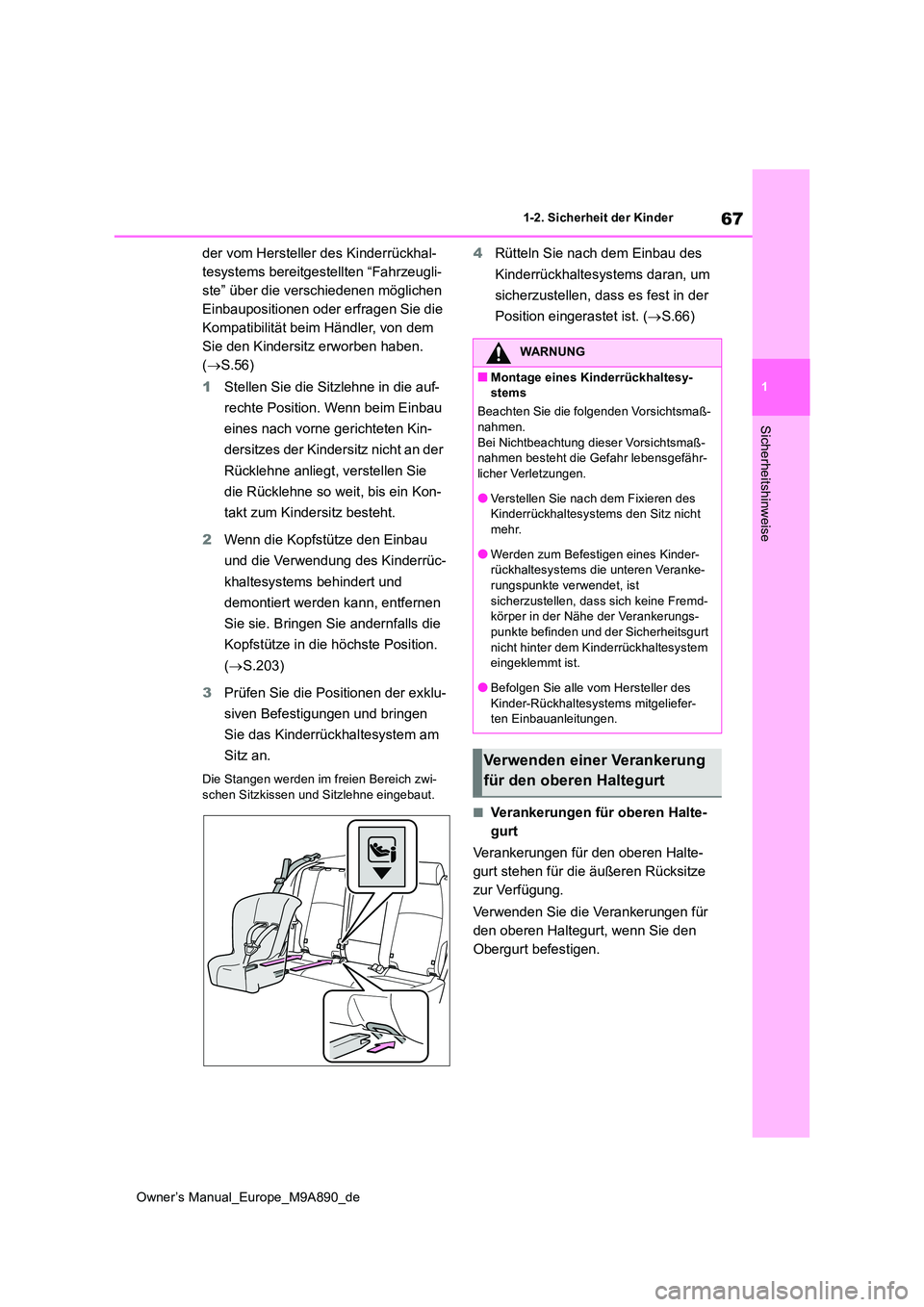

67
1
Owner’s Manual_Europe_M9A890_de
1-2. Sicherheit der Kinder
Sicherheitshinweise
der vom Hersteller des Kinderrückhal-
tesystems bereitgestellten “Fahrzeugli-
ste” über die verschiedenen möglichen
Einbaupositionen oder erfragen Sie die
Kompatibilität beim Händler, von dem
Sie den Kindersitz erworben haben.
( S.56)
1 Stellen Sie die Sitzlehne in die auf-
rechte Position. Wenn beim Einbau
eines nach vorne gerichteten Kin-
dersitzes der Kindersitz nicht an der
Rücklehne anliegt, verstellen Sie
die Rücklehne so weit, bis ein Kon-
takt zum Kindersitz besteht.
2 Wenn die Kopfstütze den Einbau
und die Verwendung des Kinderrüc-
khaltesystems behindert und
demontiert werden kann, entfernen
Sie sie. Bringen Sie andernfalls die
Kopfstütze in die höchste Position.
( S.203)
3 Prüfen Sie die Positionen der exklu-
siven Befestigungen und bringen
Sie das Kinderrückhaltesystem am
Sitz an.
Die Stangen werden im freien Bereich zwi- schen Sitzkissen und Sitzlehne eingebaut.
4 Rütteln Sie nach dem Einbau des
Kinderrückhaltesystems daran, um
sicherzustellen, dass es fest in der
Position eingerastet ist. ( S.66)
■Verankerungen für oberen Halte-
gurt
Verankerungen für den oberen Halte-
gurt stehen für die äußeren Rücksitze
zur Verfügung.
Verwenden Sie die Verankerungen für
den oberen Haltegurt, wenn Sie den
Obergurt befestigen.
WARNUNG
■Montage eines Kinderrückhaltesy- stems
Beachten Sie die folgenden Vorsichtsmaß- nahmen.
Bei Nichtbeachtung dieser Vorsichtsmaß- nahmen besteht die Gefahr lebensgefähr-licher Verletzungen.
●Verstellen Sie nach dem Fixieren des Kinderrückhaltesystems den Sitz nicht mehr.
●Werden zum Befestigen eines Kinder-rückhaltesystems die unteren Veranke-rungspunkte verwendet, ist
sicherzustellen, dass sich keine Fremd- körper in der Nähe der Verankerungs- punkte befinden und der Sicherheitsgurt
nicht hinter dem Kinderrückhaltesystem eingeklemmt ist.
●Befolgen Sie alle vom Hersteller des
Kinder-Rückhaltesystems mitgeliefer- ten Einbauanleitungen.
Verwenden einer Verankerung
für den oberen Haltegurt

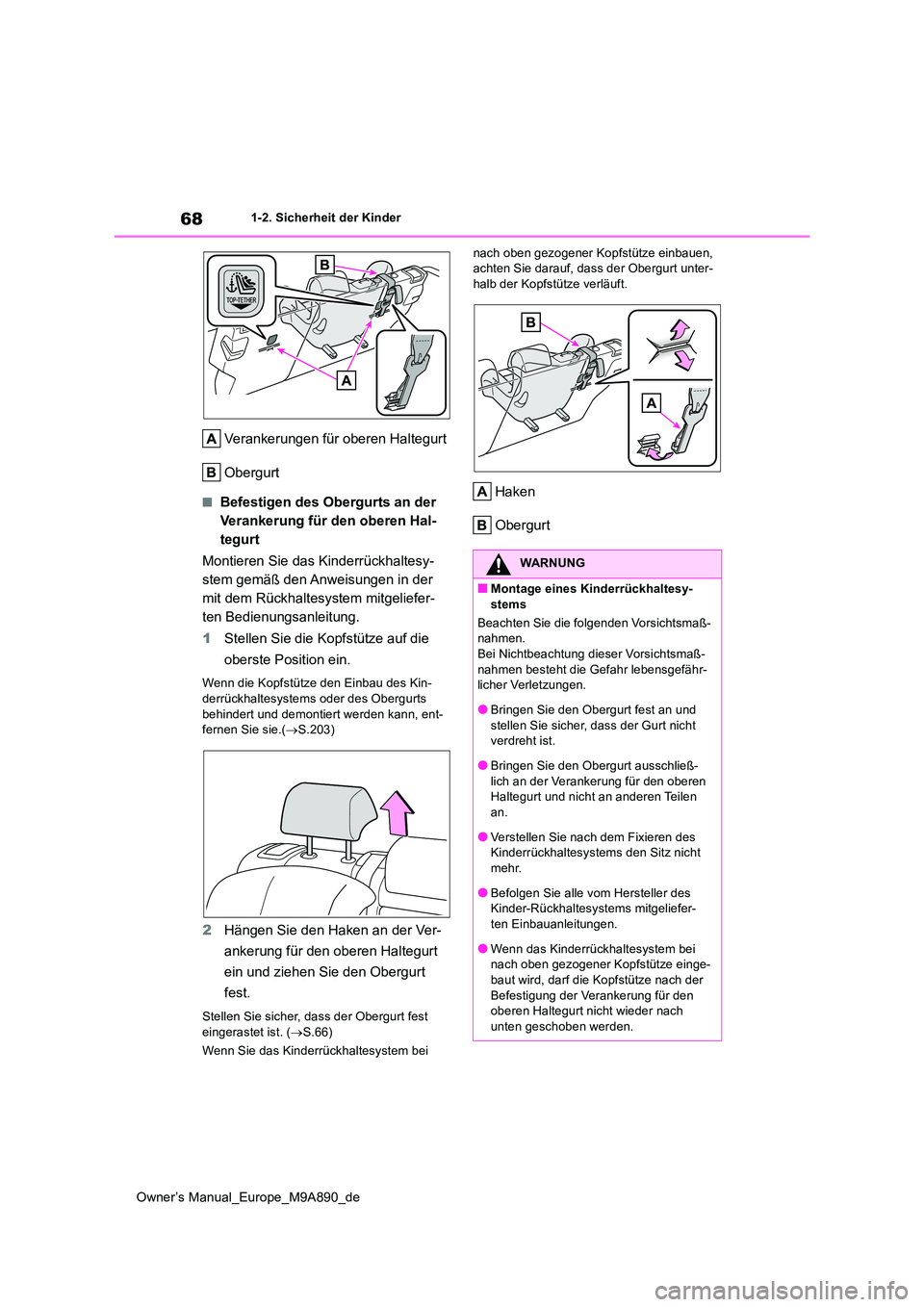

68
Owner’s Manual_Europe_M9A890_de
1-2. Sicherheit der Kinder
Verankerungen für oberen Haltegurt
Obergurt
■Befestigen des Obergurts an der
Verankerung für den oberen Hal-
tegurt
Montieren Sie das Kinderrückhaltesy-
stem gemäß den Anweisungen in der
mit dem Rückhaltesystem mitgeliefer-
ten Bedienungsanleitung.
1 Stellen Sie die Kopfstütze auf die
oberste Position ein.
Wenn die Kopfstütze den Einbau des Kin-
derrückhaltesystems oder des Obergurts behindert und demontiert werden kann, ent-fernen Sie sie.( S.203)
2Hängen Sie den Haken an der Ver-
ankerung für den oberen Haltegurt
ein und ziehen Sie den Obergurt
fest.
Stellen Sie sicher, dass der Obergurt fest eingerastet ist. ( S.66)
Wenn Sie das Kinderrückhaltesystem bei
nach oben gezogener Kopfstütze einbauen, achten Sie darauf, dass der Obergurt unter-halb der Kopfstütze verläuft.
Haken
Obergurt
WARNUNG
■Montage eines Kinderrückhaltesy-
stems
Beachten Sie die folgenden Vorsichtsmaß- nahmen. Bei Nichtbeachtung dieser Vorsichtsmaß-
nahmen besteht die Gefahr lebensgefähr- licher Verletzungen.
●Bringen Sie den Obergurt fest an und stellen Sie sicher, dass der Gurt nicht verdreht ist.
●Bringen Sie den Obergurt ausschließ-lich an der Verankerung für den oberen Haltegurt und nicht an anderen Teilen
an.
●Verstellen Sie nach dem Fixieren des Kinderrückhaltesystems den Sitz nicht
mehr.
●Befolgen Sie alle vom Hersteller des Kinder-Rückhaltesystems mitgeliefer-
ten Einbauanleitungen.
●Wenn das Kinderrückhaltesystem bei nach oben gezogener Kopfstütze einge-
baut wird, darf die Kopfstütze nach der Befestigung der Verankerung für den oberen Haltegurt nicht wieder nach
unten geschoben werden.
