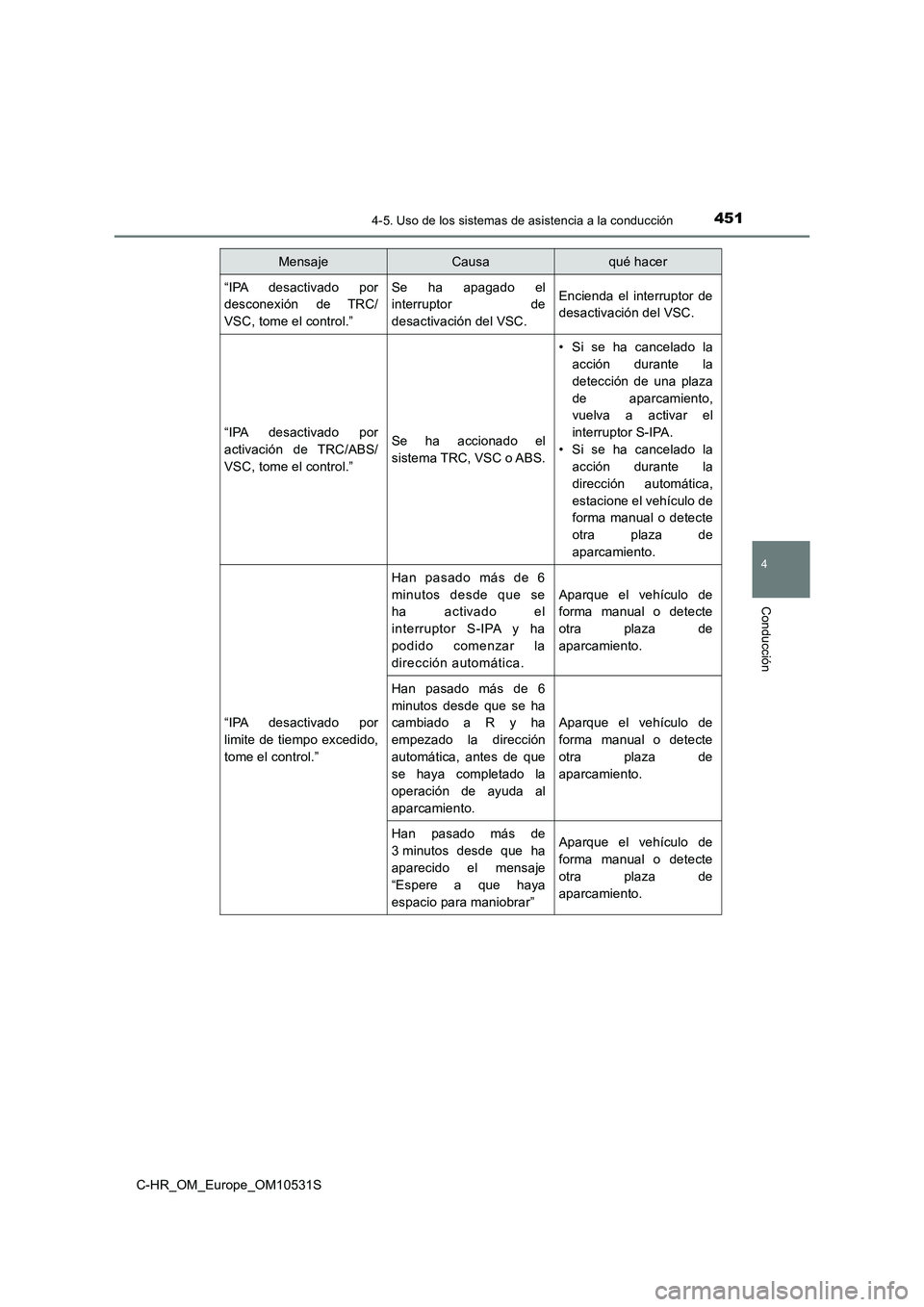

4514-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_OM_Europe_OM10531S
“IPA desactivado por
desconexión de TRC/
VSC, tome el control.”
Se ha apagado el
interruptor de
desactivación del VSC.
Encienda el interruptor de
desactivación del VSC.
“IPA desactivado por
activación de TRC/ABS/
VSC, tome el control.”
Se ha accionado el
sistema TRC, VSC o ABS.
• Si se ha cancelado la
acción durante la
detección de una plaza
de aparcamiento,
vuelva a activar el
interruptor S-IPA.
• Si se ha cancelado la
acción durante la
dirección automática,
estacione el vehículo de
forma manual o detecte
otra plaza de
aparcamiento.
“IPA desactivado por
limite de tiempo excedido,
tome el control.”
Han pasado más de 6
minutos desde que se
ha activado el
interruptor S-IPA y ha
podido comenzar la
dirección automática.
Aparque el vehículo de
forma manual o detecte
otra plaza de
aparcamiento.
Han pasado más de 6
minutos desde que se ha
cambiado a R y ha
empezado la dirección
automática, antes de que
se haya completado la
operación de ayuda al
aparcamiento.
Aparque el vehículo de
forma manual o detecte
otra plaza de
aparcamiento.
Han pasado más de
3 minutos desde que ha
aparecido el mensaje
“Espere a que haya
espacio para maniobrar”
Aparque el vehículo de
forma manual o detecte
otra plaza de
aparcamiento.
MensajeCausaqué hacer

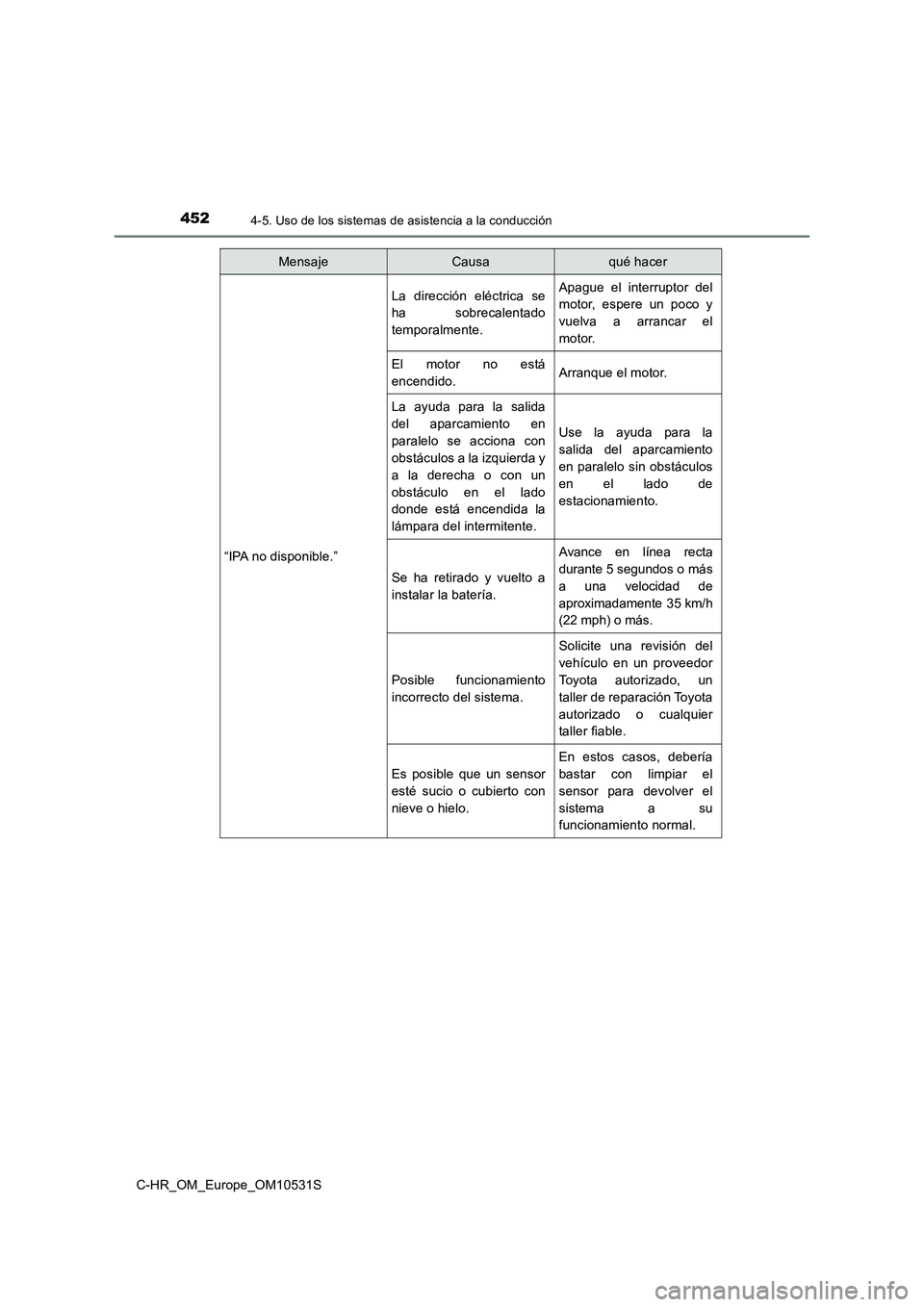

4524-5. Uso de los sistemas de asistencia a la conducción
C-HR_OM_Europe_OM10531S
“IPA no disponible.”
La dirección eléctrica se
ha sobrecalentado
temporalmente.
Apague el interruptor del
motor, espere un poco y
vuelva a arrancar el
motor.
El motor no está
encendido.Arranque el motor.
La ayuda para la salida
del aparcamiento en
paralelo se acciona con
obstáculos a la izquierda y
a la derecha o con un
obstáculo en el lado
donde está encendida la
lámpara del intermitente.
Use la ayuda para la
salida del aparcamiento
en paralelo sin obstáculos
en el lado de
estacionamiento.
Se ha retirado y vuelto a
instalar la batería.
Avance en línea recta
durante 5 segundos o más
a una velocidad de
aproximadamente 35 km/h
(22 mph) o más.
Posible funcionamiento
incorrecto del sistema.
Solicite una revisión del
vehículo en un proveedor
Toyota autorizado, un
taller de reparación Toyota
autorizado o cualquier
taller fiable.
Es posible que un sensor
esté sucio o cubierto con
nieve o hielo.
En estos casos, debería
bastar con limpiar el
sensor para devolver el
sistema a su
funcionamiento normal.
MensajeCausaqué hacer

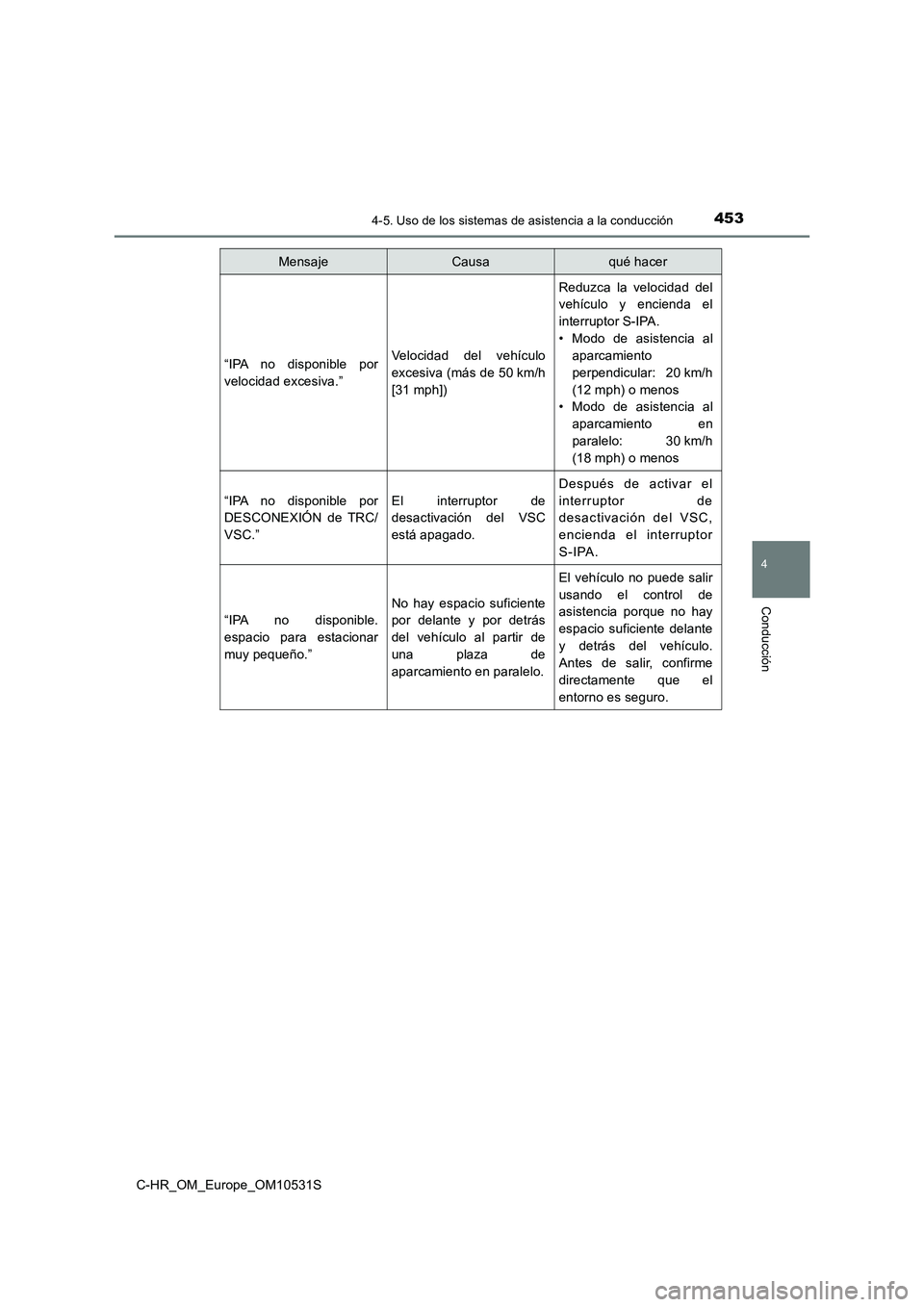

4534-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_OM_Europe_OM10531S
“IPA no disponible por
velocidad excesiva.”
Velocidad del vehículo
excesiva (más de 50 km/h
[31 mph])
Reduzca la velocidad del
vehículo y encienda el
interruptor S-IPA.
• Modo de asistencia al
aparcamiento
perpendicular: 20 km/h
(12 mph) o menos
• Modo de asistencia al
aparcamiento en
paralelo: 30 km/h
(18 mph) o menos
“IPA no disponible por
DESCONEXIÓN de TRC/
VSC.”
El interruptor de
desactivación del VSC
está apagado.
Después de activar el
interruptor de
desactivación del VSC,
encienda el interruptor
S-IPA.
“IPA no disponible.
espacio para estacionar
muy pequeño.”
No hay espacio suficiente
por delante y por detrás
del vehículo al partir de
una plaza de
aparcamiento en paralelo.
El vehículo no puede salir
usando el control de
asistencia porque no hay
espacio suficiente delante
y detrás del vehículo.
Antes de salir, confirme
directamente que el
entorno es seguro.
MensajeCausaqué hacer

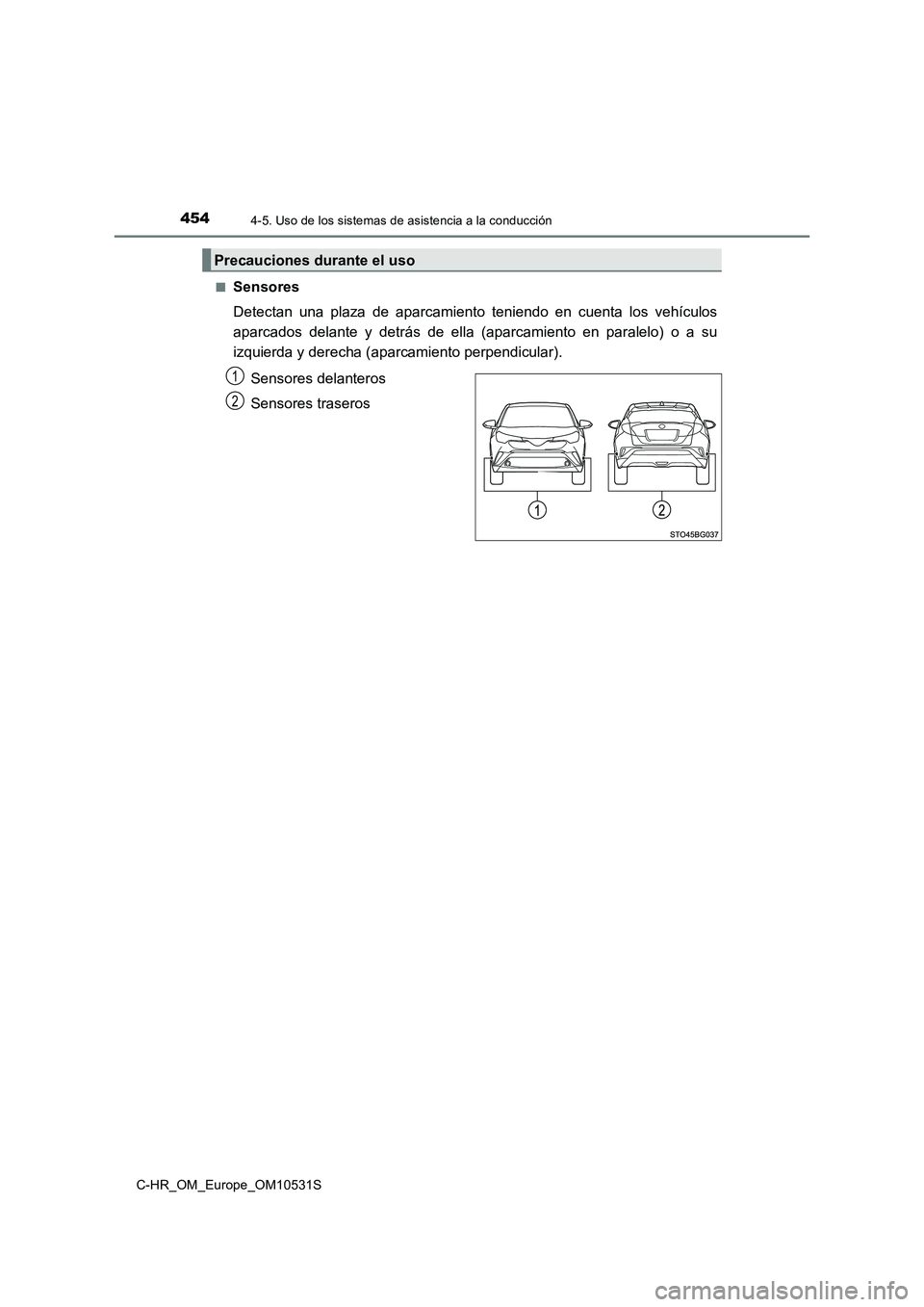

4544-5. Uso de los sistemas de asistencia a la conducción
C-HR_OM_Europe_OM10531S
■Sensores
Detectan una plaza de aparcamiento teniendo en cuenta los vehículos
aparcados delante y detrás de ella (aparcamiento en paralelo) o a su
izquierda y derecha (apar camiento perpendicular).
Sensores delanteros
Sensores traseros
Precauciones durante el uso
1
2

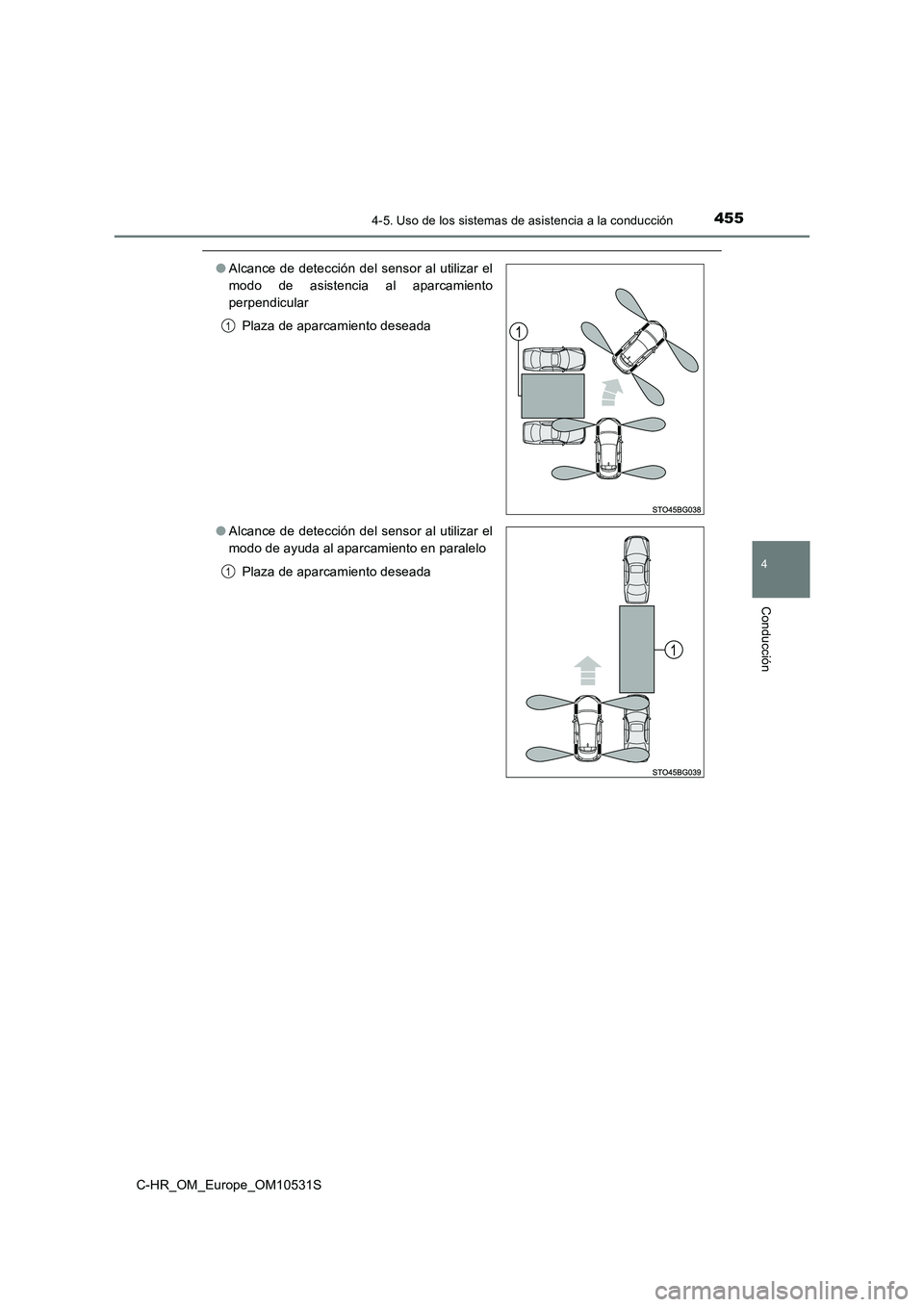

4554-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_OM_Europe_OM10531S
●Alcance de detección del sensor al utilizar el
modo de asistencia al aparcamiento
perpendicular
Plaza de aparcamiento deseada
● Alcance de detección del sensor al utilizar el
modo de ayuda al aparcamiento en paralelo
Plaza de aparcamiento deseada
1
1

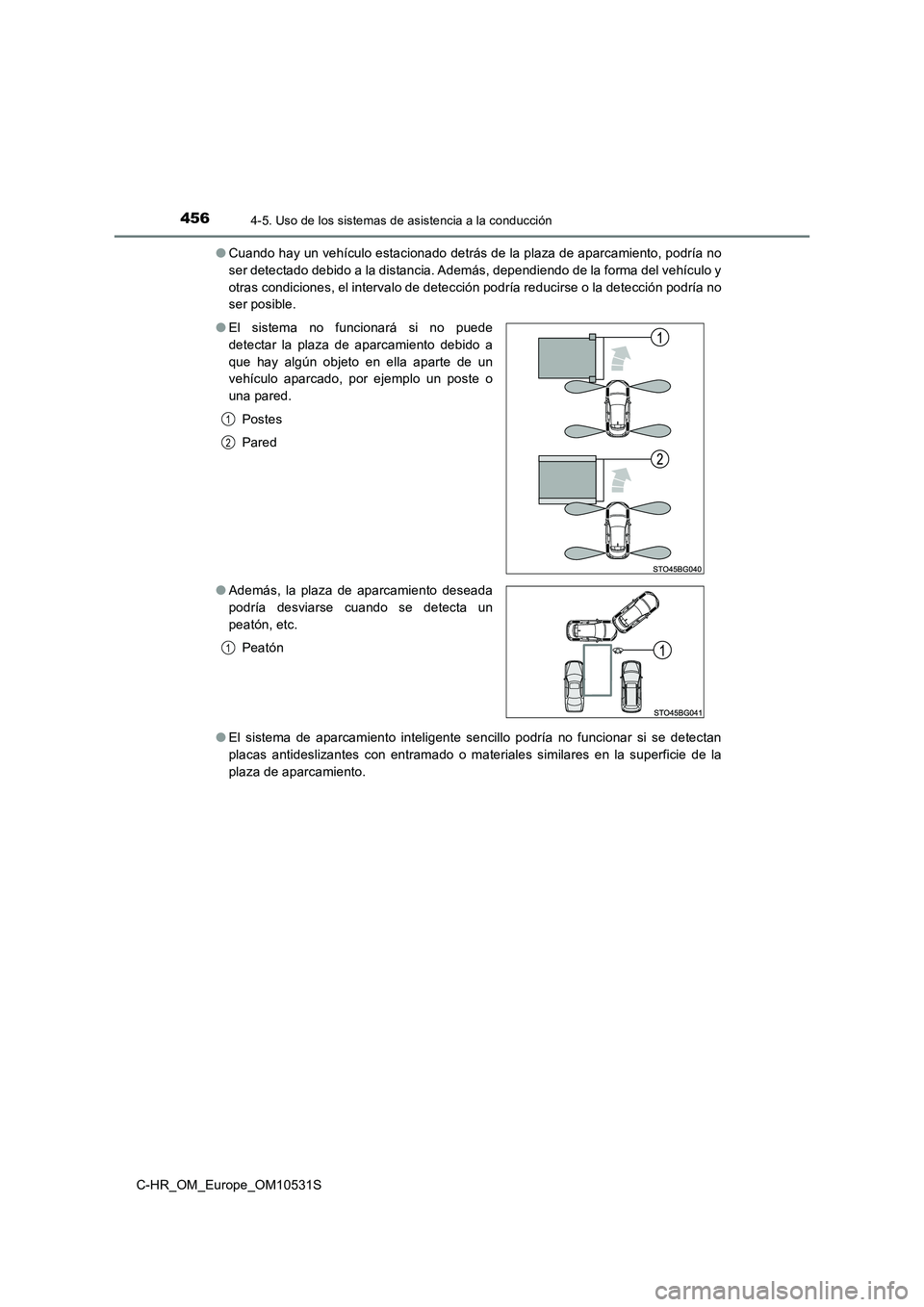

4564-5. Uso de los sistemas de asistencia a la conducción
C-HR_OM_Europe_OM10531S
● Cuando hay un vehículo estacionado detrás de la plaza de aparcamiento, podría no
ser detectado debido a la distancia. Además, dependiendo de la forma del vehículo y
otras condiciones, el intervalo de detección podría reducirse o la detección podría no
ser posible.
● El sistema de aparcamiento inteligente sencillo podría no funcionar si se detectan
placas antideslizantes con entramado o materiales similares en la superficie de la
plaza de aparcamiento.
● El sistema no funcionará si no puede
detectar la plaza de aparcamiento debido a
que hay algún objeto en ella aparte de un
vehículo aparcado, por ejemplo un poste o
una pared.
Postes
Pared
● Además, la plaza de aparcamiento deseada
podría desviarse cuando se detecta un
peatón, etc.
Peatón
1
2
1

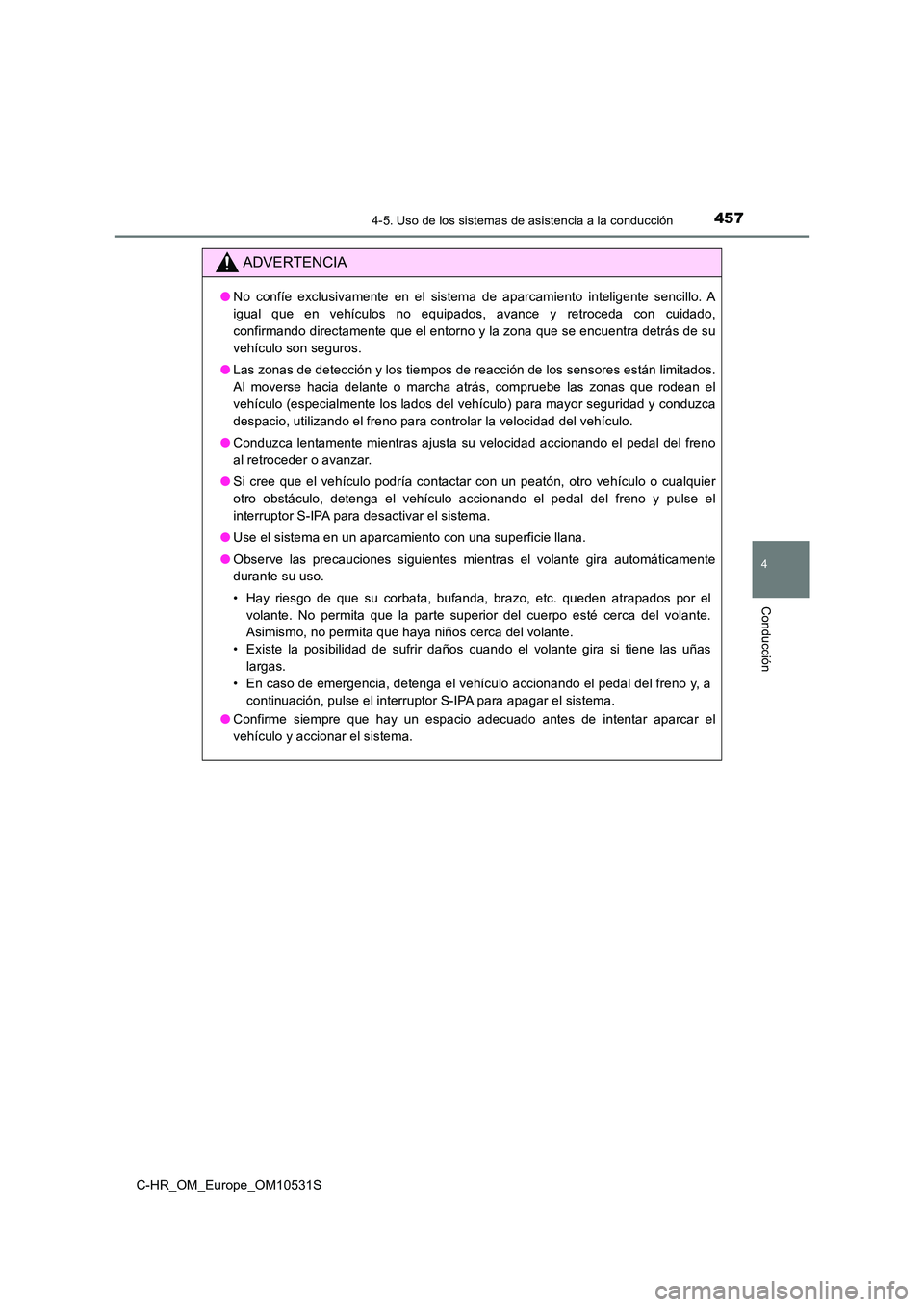

4574-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_OM_Europe_OM10531S
ADVERTENCIA
●No confíe exclusivamente en el sistema de aparcamiento inteligente sencillo. A
igual que en vehículos no equipados, avance y retroceda con cuidado,
confirmando directamente que el entorno y la zona que se encuentra detrás de su
vehículo son seguros.
● Las zonas de detección y los tiempos de reacción de los sensores están limitados.
Al moverse hacia delante o marcha atrás, compruebe las zonas que rodean el
vehículo (especialmente los lados del vehículo) para mayor seguridad y conduzca
despacio, utilizando el freno para controlar la velocidad del vehículo.
● Conduzca lentamente mientras ajusta su velocidad accionando el pedal del freno
al retroceder o avanzar.
● Si cree que el vehículo podría contactar con un peatón, otro vehículo o cualquier
otro obstáculo, detenga el vehículo accionando el pedal del freno y pulse el
interruptor S-IPA para desactivar el sistema.
● Use el sistema en un aparcamiento con una superficie llana.
● Observe las precauciones siguientes mientras el volante gira automáticamente
durante su uso.
• Hay riesgo de que su corbata, bufanda, brazo, etc. queden atrapados por el
volante. No permita que la parte superior del cuerpo esté cerca del volante.
Asimismo, no permita que haya niños cerca del volante.
• Existe la posibilidad de sufrir daños cuando el volante gira si tiene las uñas
largas.
• En caso de emergencia, detenga el vehículo accionando el pedal del freno y, a
continuación, pulse el interruptor S-IPA para apagar el sistema.
● Confirme siempre que hay un espacio adecuado antes de intentar aparcar el
vehículo y accionar el sistema.

4584-5. Uso de los sistemas de asistencia a la conducción
C-HR_OM_Europe_OM10531S
ADVERTENCIA
●No utilice el sistema en las situaciones siguientes, ya que el sistema podría no
ayudarle correctamente a alcanzar la plaza de aparcamiento deseada y provocar
un accidente inesperado.
• En curvas pronunciadas
• Con mal tiempo, como lluvia intensa, niebla, nieve o una tormenta de arena
• Cuando los neumáticos resbalan al intentar aparcar
• Cuando se han acumulado hojas caídas o nieve en una plaza de aparcamiento
• Cuando hay elementos instalados en la parte trasera del vehículo, como un
soporte de tracción, un remolque, un soporte para bicicletas, etc.
• Cuando delante o detrás de la plaza de aparcamiento hay aparcado un vehículo
cuya parte delantera o trasera quedan por encima del área de detección, como
por ejemplo un camión o un autobús, o un vehículo que lleva instalado un
soporte de tracción, un remolque, un soporte para bicicletas, etc.
• Si el sensor queda tapado por la cubierta del parachoques delantero, etc.
• Si un vehículo o un obstáculo no están en una posición adecuada delante o
detrás de la plaza de aparcamiento
• En una zona que no sea un aparcamiento
• Un aparcamiento sin asfaltar, por ejemplo con suelo de arena o de grava
• Una plaza de aparcamiento con una pendiente u ondulaciones en la carretera
• Una superficie congelada, cubierta de nieve o resbaladiza
• El asfalto se derrite a causa del calor
• Hay un obstáculo entre el vehículo y la plaza de aparcamiento deseada
• Uso de cadenas para neumáticos o del neumático de repuesto compacto (si
está instalado)
● No use un neumático distinto del proporcionado por el fabricante. El sistema
podría no funcionar correctamente. Para sustituir los neumáticos, póngase en
contacto con un proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.

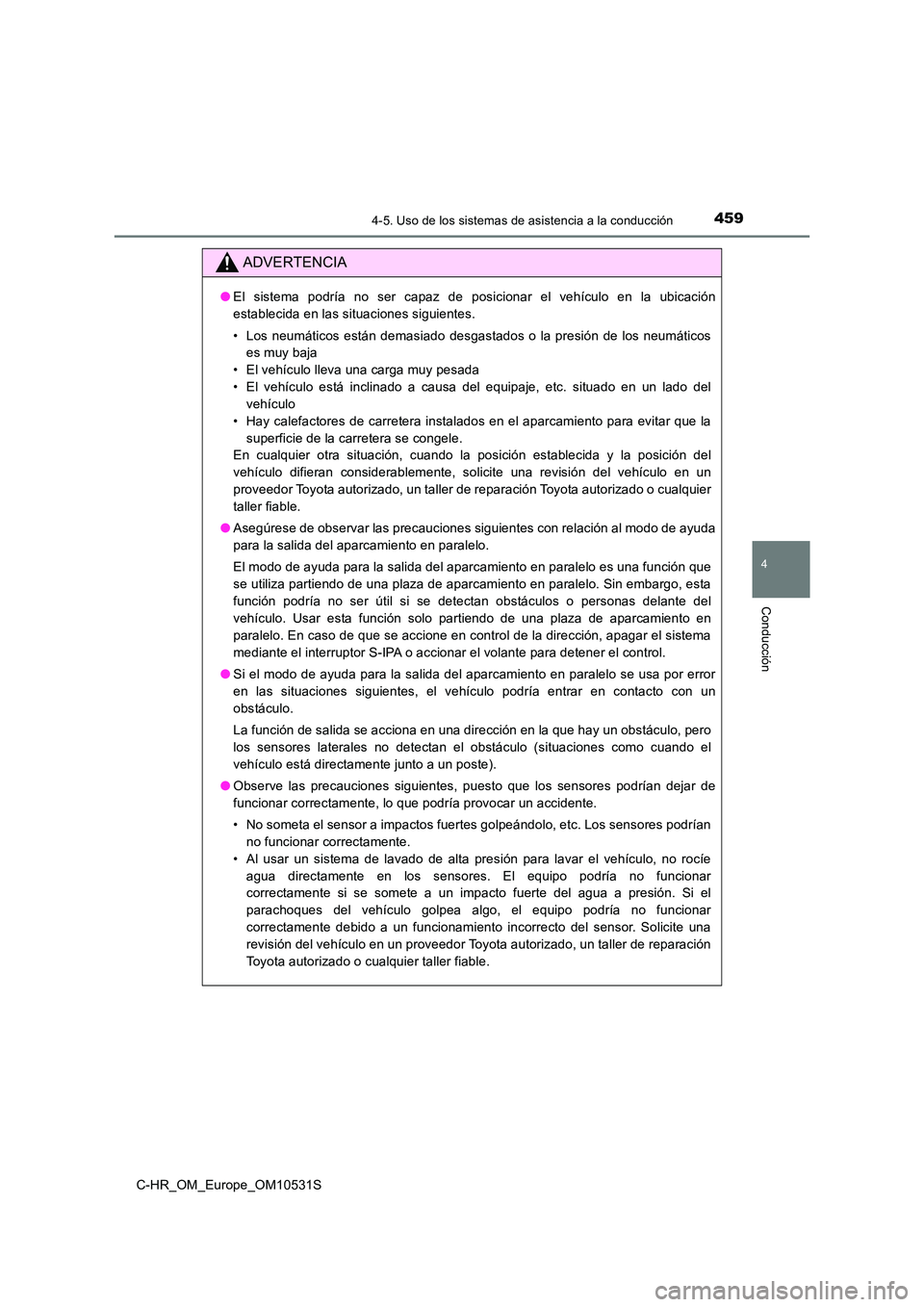

4594-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_OM_Europe_OM10531S
ADVERTENCIA
●El sistema podría no ser capaz de posicionar el vehículo en la ubicación
establecida en las situaciones siguientes.
• Los neumáticos están demasiado desgastados o la presión de los neumáticos
es muy baja
• El vehículo lleva una carga muy pesada
• El vehículo está inclinado a causa del equipaje, etc. situado en un lado del
vehículo
• Hay calefactores de carretera instalados en el aparcamiento para evitar que la
superficie de la carretera se congele.
En cualquier otra situación, cuando la posición establecida y la posición del
vehículo difieran considerablemente, solicite una revisión del vehículo en un
proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier
taller fiable.
● Asegúrese de observar las precauciones siguientes con relación al modo de ayuda
para la salida del aparcamiento en paralelo.
El modo de ayuda para la salida del aparcamiento en paralelo es una función que
se utiliza partiendo de una plaza de aparcamiento en paralelo. Sin embargo, esta
función podría no ser útil si se detectan obstáculos o personas delante del
vehículo. Usar esta función solo partiendo de una plaza de aparcamiento en
paralelo. En caso de que se accione en control de la dirección, apagar el sistema
mediante el interruptor S-IPA o accionar el volante para detener el control.
● Si el modo de ayuda para la salida del aparcamiento en paralelo se usa por error
en las situaciones siguientes, el vehículo podría entrar en contacto con un
obstáculo.
La función de salida se acciona en una dirección en la que hay un obstáculo, pero
los sensores laterales no detectan el obstáculo (situaciones como cuando el
vehículo está directamente junto a un poste).
● Observe las precauciones siguientes, puesto que los sensores podrían dejar de
funcionar correctamente, lo que podría provocar un accidente.
• No someta el sensor a impactos fuertes golpeándolo, etc. Los sensores podrían
no funcionar correctamente.
• Al usar un sistema de lavado de alta presión para lavar el vehículo, no rocíe
agua directamente en los sensores. El equipo podría no funcionar
correctamente si se somete a un impacto fuerte del agua a presión. Si el
parachoques del vehículo golpea algo, el equipo podría no funcionar
correctamente debido a un funcionamiento incorrecto del sensor. Solicite una
revisión del vehículo en un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable.

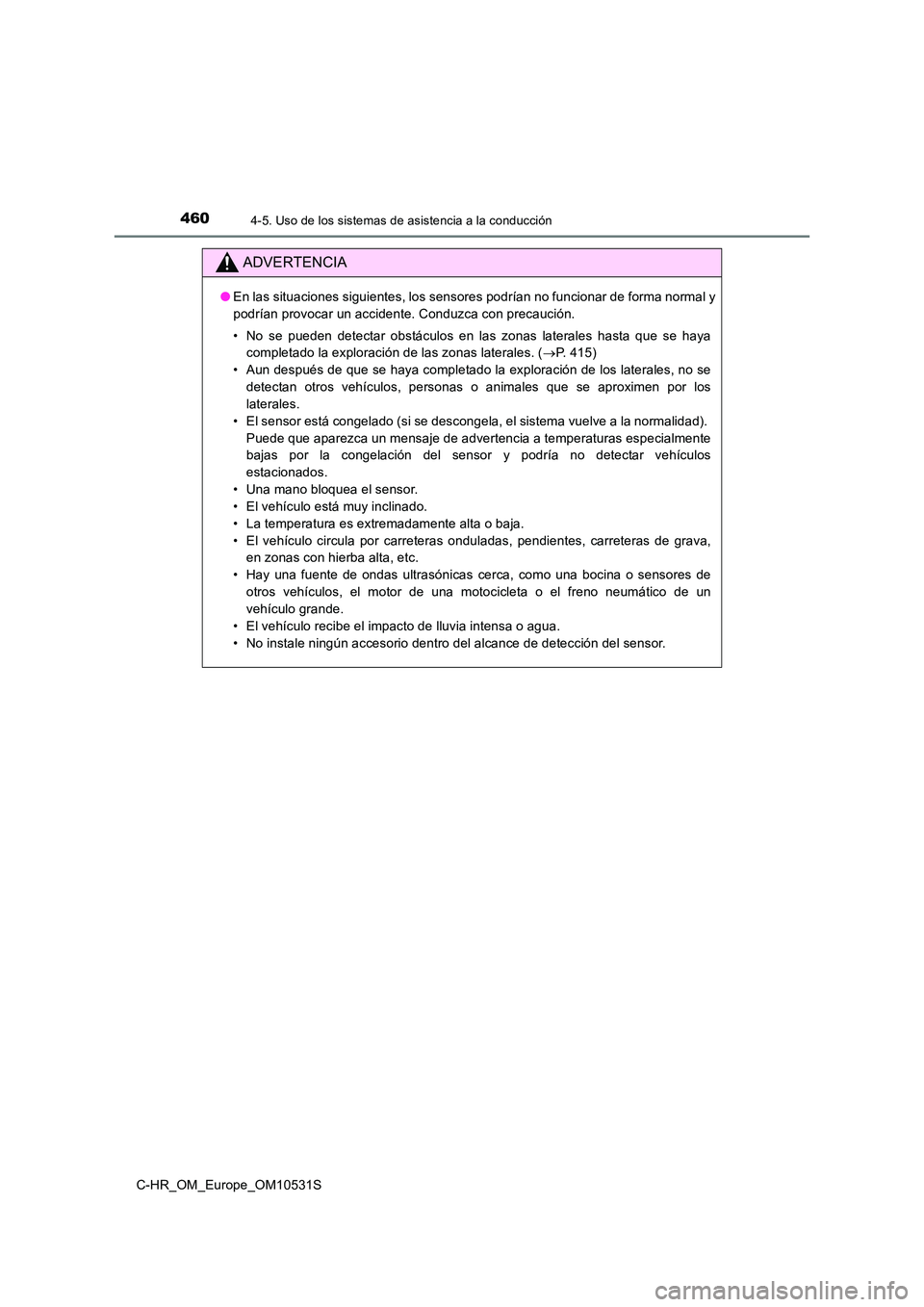

4604-5. Uso de los sistemas de asistencia a la conducción
C-HR_OM_Europe_OM10531S
ADVERTENCIA
●En las situaciones siguientes, los sensores podrían no funcionar de forma normal y
podrían provocar un accidente. Conduzca con precaución.
• No se pueden detectar obstáculos en las zonas laterales hasta que se haya
completado la exploración de las zonas laterales. ( P. 415)
• Aun después de que se haya completado la exploración de los laterales, no se
detectan otros vehículos, personas o animales que se aproximen por los
laterales.
• El sensor está congelado (si se descongela, el sistema vuelve a la normalidad).
Puede que aparezca un mensaje de advertencia a temperaturas especialmente
bajas por la congelación del sensor y podría no detectar vehículos
estacionados.
• Una mano bloquea el sensor.
• El vehículo está muy inclinado.
• La temperatura es extremadamente alta o baja.
• El vehículo circula por carreteras onduladas, pendientes, carreteras de grava,
en zonas con hierba alta, etc.
• Hay una fuente de ondas ultrasónicas cerca, como una bocina o sensores de
otros vehículos, el motor de una motocicleta o el freno neumático de un
vehículo grande.
• El vehículo recibe el impacto de lluvia intensa o agua.
• No instale ningún accesorio dentro del alcance de detección del sensor.
