TOYOTA C-HR 2017 Manuale duso (in Italian)

4014-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_OM_Europe_OM10532L■Condizioni in cui la funzione BSM può non funzionare correttamente
●La funzione BSM potrebbe non rilevare correttamente i veicoli nelle situazioni
seguenti:
• Quando il sensore è disallineato a causa di un forte impatto contro il sensore
stesso o la zona circostante
• Quando il sensore o la zona circostante del paraurti posteriore sono coperti di
fango, neve, ghiaccio, adesivi, ecc.
• Durante la guida su strade bagnate a causa dell’acqua residua in caso di cattivo
tempo, ad esempio pioggia battente, neve o nebbia
• Quando si avvicinano più veicoli e la distanza tra essi è molto modesta
• Quando la distanza tra il proprio veicolo e quello che segue è insufficiente
• Qualora vi sia una differenza notevole tra la velocità del vostro veicolo e quella del
veicolo che entra nell’area di rilevazione
• Quando vi è una variazione nella differenza tra la velocità del proprio veicolo e
quella di un altro veicolo
• Quando il veicolo che entra nell’area di rilevazione sta marciando all’incirca alla
stessa velocità del vostro veicolo
• Quando il vostro veicolo riparte dopo una sosta, un veicolo rimane nell’area di
rilevazione
• Durante la marcia su pendii ripidi consecutivi, in salita e in discesa, per esempio
su strade collinari, a causa di profondi avvallamenti della strada, ecc.
• Durante la guida su strade con curve strette, tornanti o fondo irregolare
• In caso di corsie molto ampie o se il veicolo marcia lungo il bordo della corsia e il
veicolo nella corsia adiacente è molto distante dal vostro veicolo
• Quando sono installati un portabiciclette o altri accessori sul retro del veicolo
• Qualora vi sia una differenza notevole di altezza tra il vostro veicolo e quella del
veicolo che entra nell’area di rilevazione
• Subito dopo che il sistema BSM è stato attivato

4024-5. Uso dei sistemi di supporto alla guida

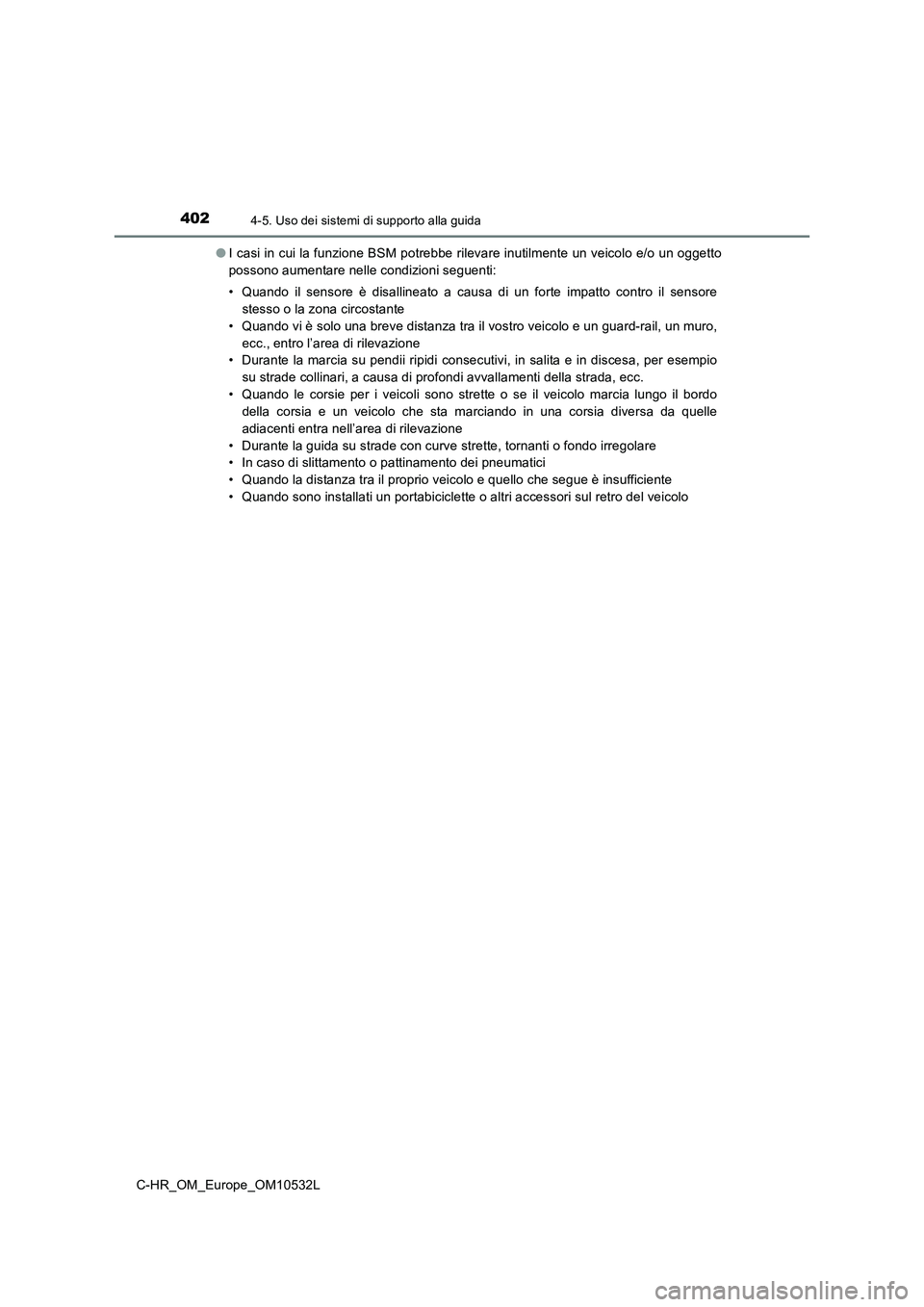

C-HR_OM_Europe_OM10532L●I casi in cui la funzione BSM potrebbe rilevare inutilmente un veicolo e/o un oggetto
possono aumentare nelle condizioni seguenti:
• Quando il sensore è disallineato a causa di un forte impatto contro il sensore
stesso o la zona circostante
• Quando vi è solo una breve distanza tra il vostro veicolo e un guard-rail, un muro,
ecc., entro l’area di rilevazione
• Durante la marcia su pendii ripidi consecutivi, in salita e in discesa, per esempio
su strade collinari, a causa di profondi avvallamenti della strada, ecc.
• Quando le corsie per i veicoli sono strette o se il veicolo marcia lungo il bordo
della corsia e un veicolo che sta marciando in una corsia diversa da quelle
adiacenti entra nell’area di rilevazione
• Durante la guida su strade con curve strette, tornanti o fondo irregolare
• In caso di slittamento o pattinamento dei pneumatici
• Quando la distanza tra il proprio veicolo e quello che segue è insufficiente
• Quando sono installati un portabiciclette o altri accessori sul retro del veicolo

4034-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_OM_Europe_OM10532L

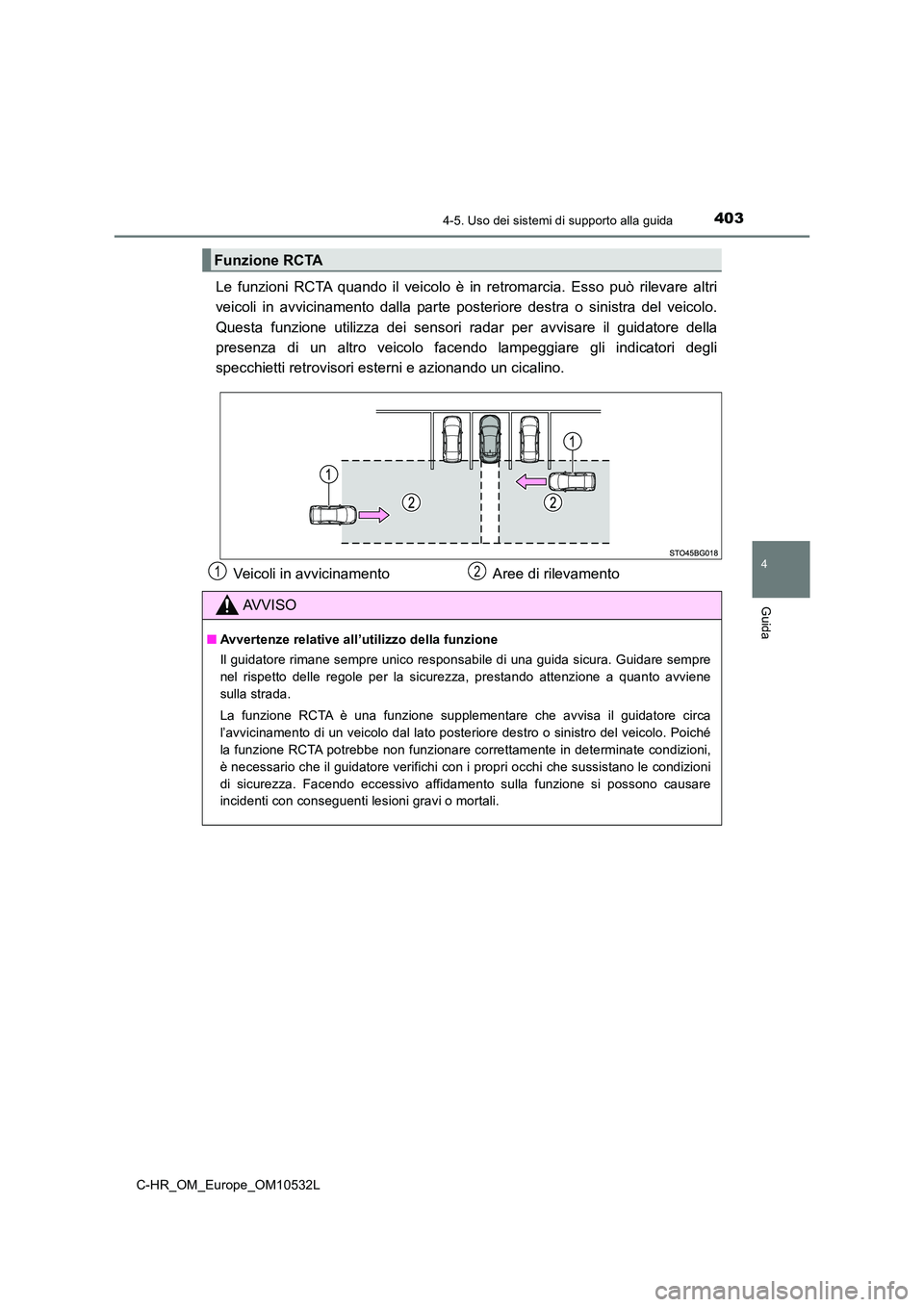

Le funzioni RCTA quando il veicolo è in retromarcia. Esso può rilevare altri
veicoli in avvicinamento dalla parte posteriore destra o sinistra del veicolo.
Questa funzione utilizza dei sensori radar per avvisare il guidatore della
presenza di un altro veicolo facendo lampeggiare gli indicatori degli
specchietti retrovisori esterni e azionando un cicalino.
Funzione RCTA
Veicoli in avvicinamento Aree di rilevamento
AVVISO
■ Avvertenze relative all’utilizzo della funzione
Il guidatore rimane sempre unico responsabile di una guida sicura. Guidare sempre
nel rispetto delle regole per la sicurezza, prestando attenzione a quanto avviene
sulla strada.
La funzione RCTA è una funzione supplementare che avvisa il guidatore circa
l’avvicinamento di un veicolo dal lato posteriore destro o sinistro del veicolo. Poiché
la funzione RCTA potrebbe non funzionare correttamente in determinate condizioni,
è necessario che il guidatore verifichi con i propri occhi che sussistano le condizioni
di sicurezza. Facendo eccessivo affidamento sulla funzione si possono causare
incidenti con conseguenti lesioni gravi o mortali.
12

4044-5. Uso dei sistemi di supporto alla guida
C-HR_OM_Europe_OM10532L

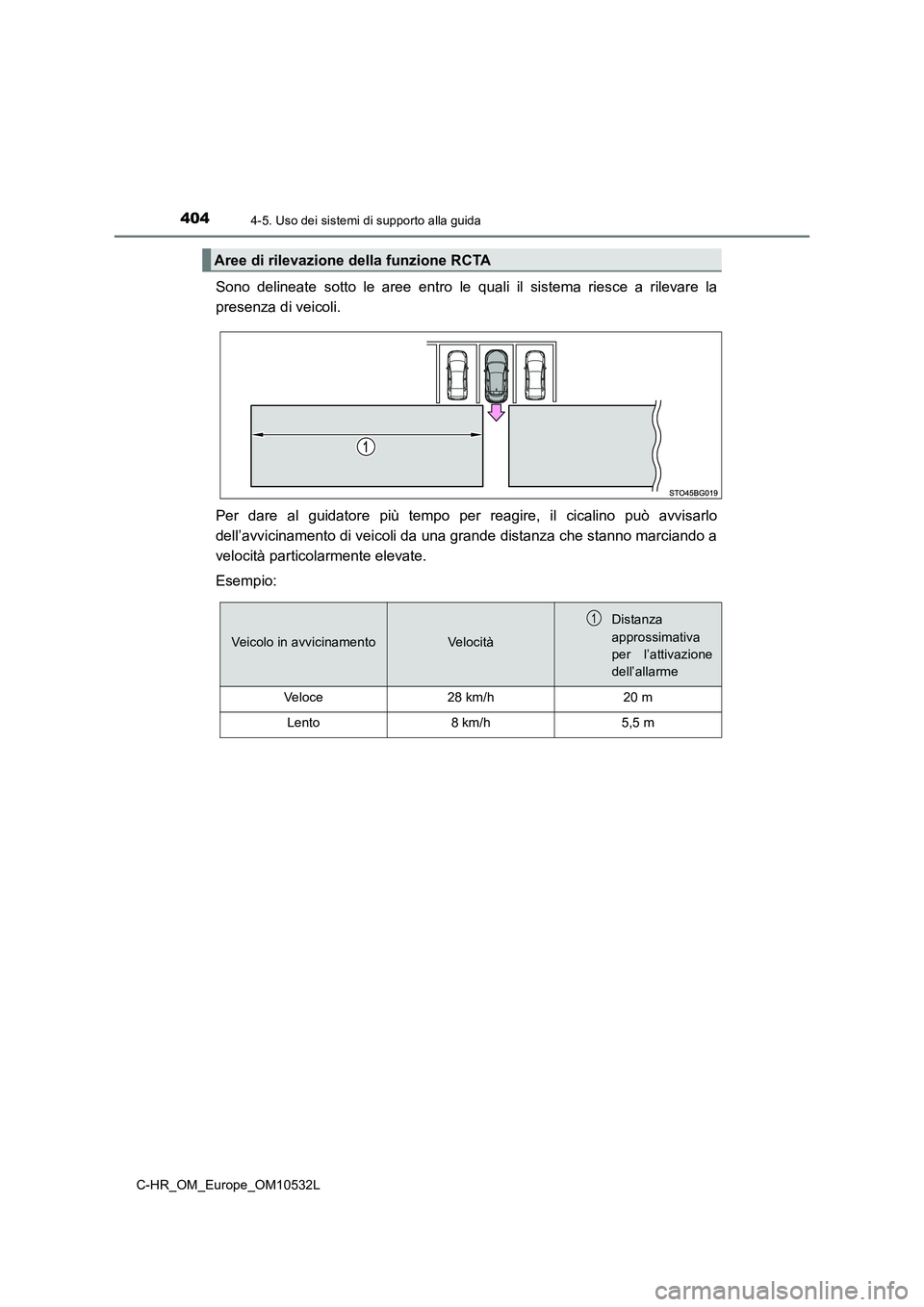

Sono delineate sotto le aree entro le quali il sistema riesce a rilevare la
presenza di veicoli.
Per dare al guidatore più tempo per reagire, il cicalino può avvisarlo
dell’avvicinamento di veicoli da una grande distanza che stanno marciando a
velocità particolarmente elevate.
Esempio:
Aree di rilevazione della funzione RCTA
Veicolo in avvicinamentoVe l o c i t à
Distanza
approssimativa
per l’attivazione
dell’allarme
Ve l o c e28 km/h20 m
Lento8 km/h5,5 m
1

4054-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_OM_Europe_OM10532L

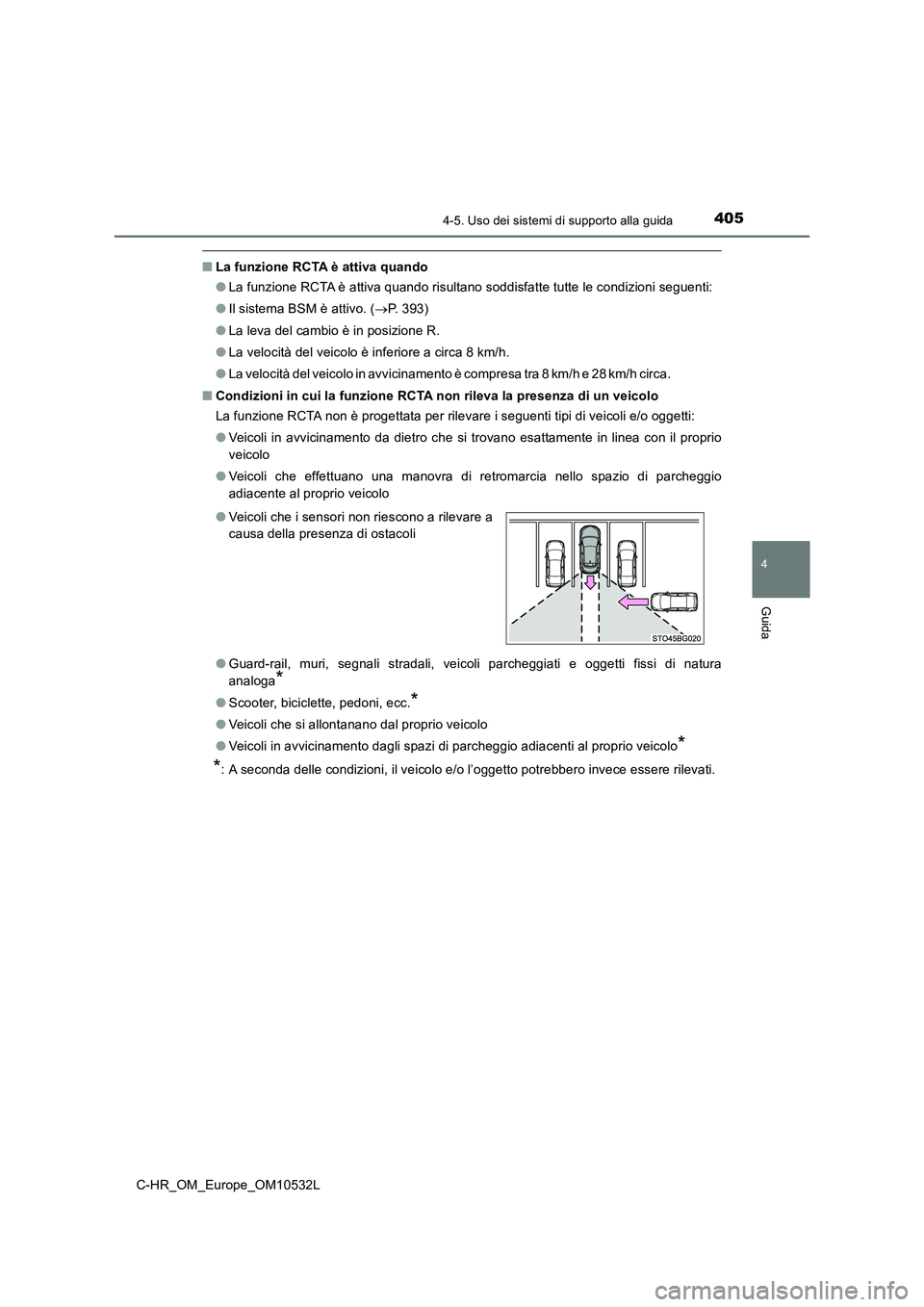

■La funzione RCTA è attiva quando
● La funzione RCTA è attiva quando risultano soddisfatte tutte le condizioni seguenti:
● Il sistema BSM è attivo. (P. 393)
● La leva del cambio è in posizione R.
● La velocità del veicolo è inferiore a circa 8 km/h.
● La velocità del veicolo in avvicinamento è compresa tra 8 km/h e 28 km/h circa.
■ Condizioni in cui la funzione RCTA non rileva la presenza di un veicolo
La funzione RCTA non è progettata per rilevare i seguenti tipi di veicoli e/o oggetti:
● Veicoli in avvicinamento da dietro che si trovano esattamente in linea con il proprio
veicolo
● Veicoli che effettuano una manovra di retromarcia nello spazio di parcheggio
adiacente al proprio veicolo
● Guard-rail, muri, segnali stradali, veicoli parcheggiati e oggetti fissi di natura
analoga*
● Scooter, biciclette, pedoni, ecc.*
●Veicoli che si allontanano dal proprio veicolo
● Veicoli in avvicinamento dagli spazi di parcheggio adiacenti al proprio veicolo*
*: A seconda delle condizioni, il veicolo e/o l’oggetto potrebbero invece essere rilevati.
● Veicoli che i sensori non riescono a rilevare a
causa della presenza di ostacoli

4064-5. Uso dei sistemi di supporto alla guida
C-HR_OM_Europe_OM10532L

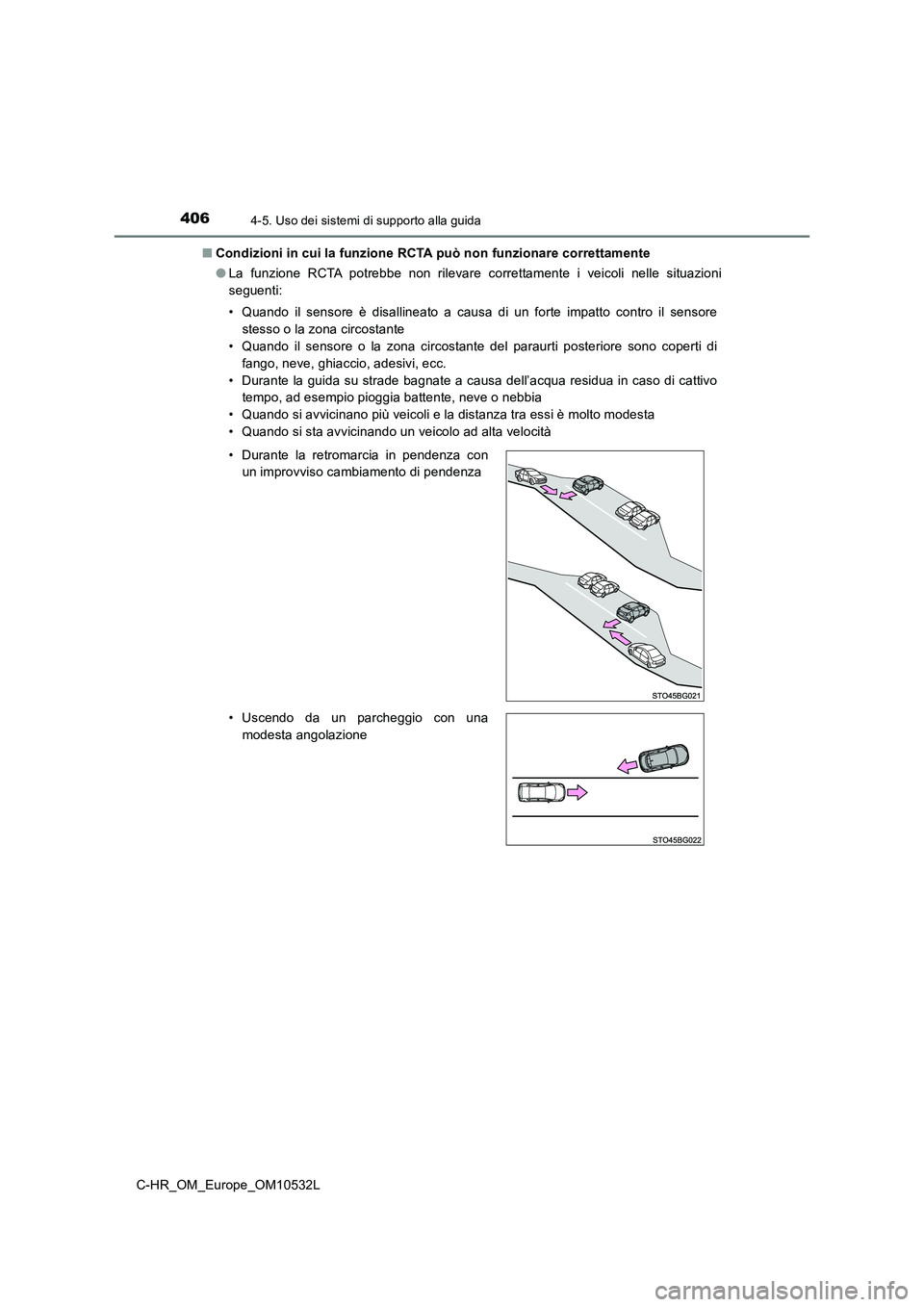

■ Condizioni in cui la funzione RCTA può non funzionare correttamente
● La funzione RCTA potrebbe non rilevare correttamente i veicoli nelle situazioni
seguenti:
• Quando il sensore è disallineato a causa di un forte impatto contro il sensore
stesso o la zona circostante
• Quando il sensore o la zona circostante del paraurti posteriore sono coperti di
fango, neve, ghiaccio, adesivi, ecc.
• Durante la guida su strade bagnate a causa dell’acqua residua in caso di cattivo
tempo, ad esempio pioggia battente, neve o nebbia
• Quando si avvicinano più veicoli e la distanza tra essi è molto modesta
• Quando si sta avvicinando un veicolo ad alta velocità
• Durante la retromarcia in pendenza con
un improvviso cambiamento di pendenza
• Uscendo da un parcheggio con una
modesta angolazione

4074-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_OM_Europe_OM10532L

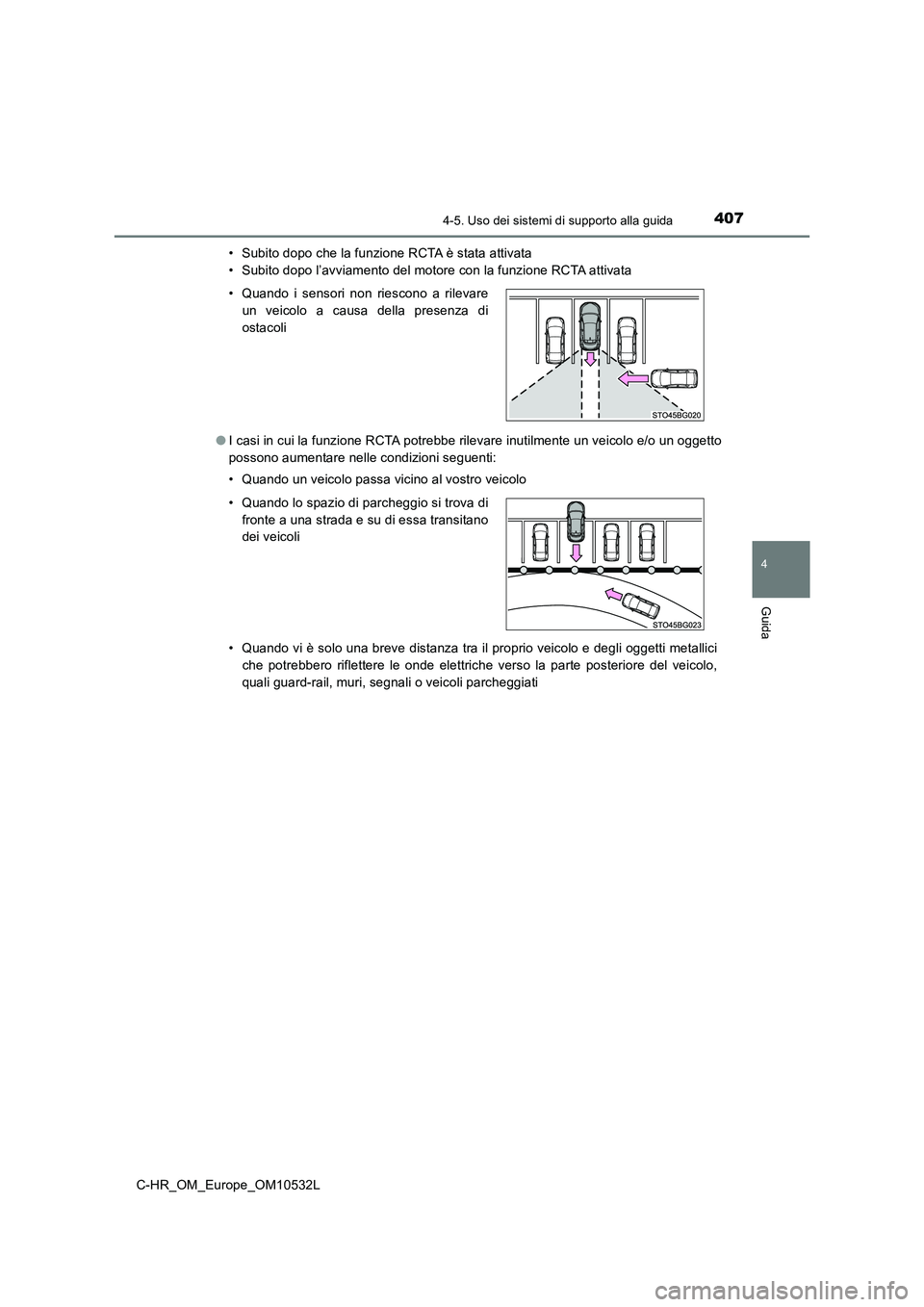

• Subito dopo che la funzione RCTA è stata attivata
• Subito dopo l’avviamento del motore con la funzione RCTA attivata
● I casi in cui la funzione RCTA potrebbe rilevare inutilmente un veicolo e/o un oggetto
possono aumentare nelle condizioni seguenti:
• Quando un veicolo passa vicino al vostro veicolo
• Quando vi è solo una breve distanza tra il proprio veicolo e degli oggetti metallici
che potrebbero riflettere le onde elettriche verso la parte posteriore del veicolo,
quali guard-rail, muri, segnali o veicoli parcheggiati
• Quando i sensori non riescono a rilevare
un veicolo a causa della presenza di
ostacoli
• Quando lo spazio di parcheggio si trova di
fronte a una strada e su di essa transitano
dei veicoli

4084-5. Uso dei sistemi di supporto alla guida
C-HR_OM_Europe_OM10532L

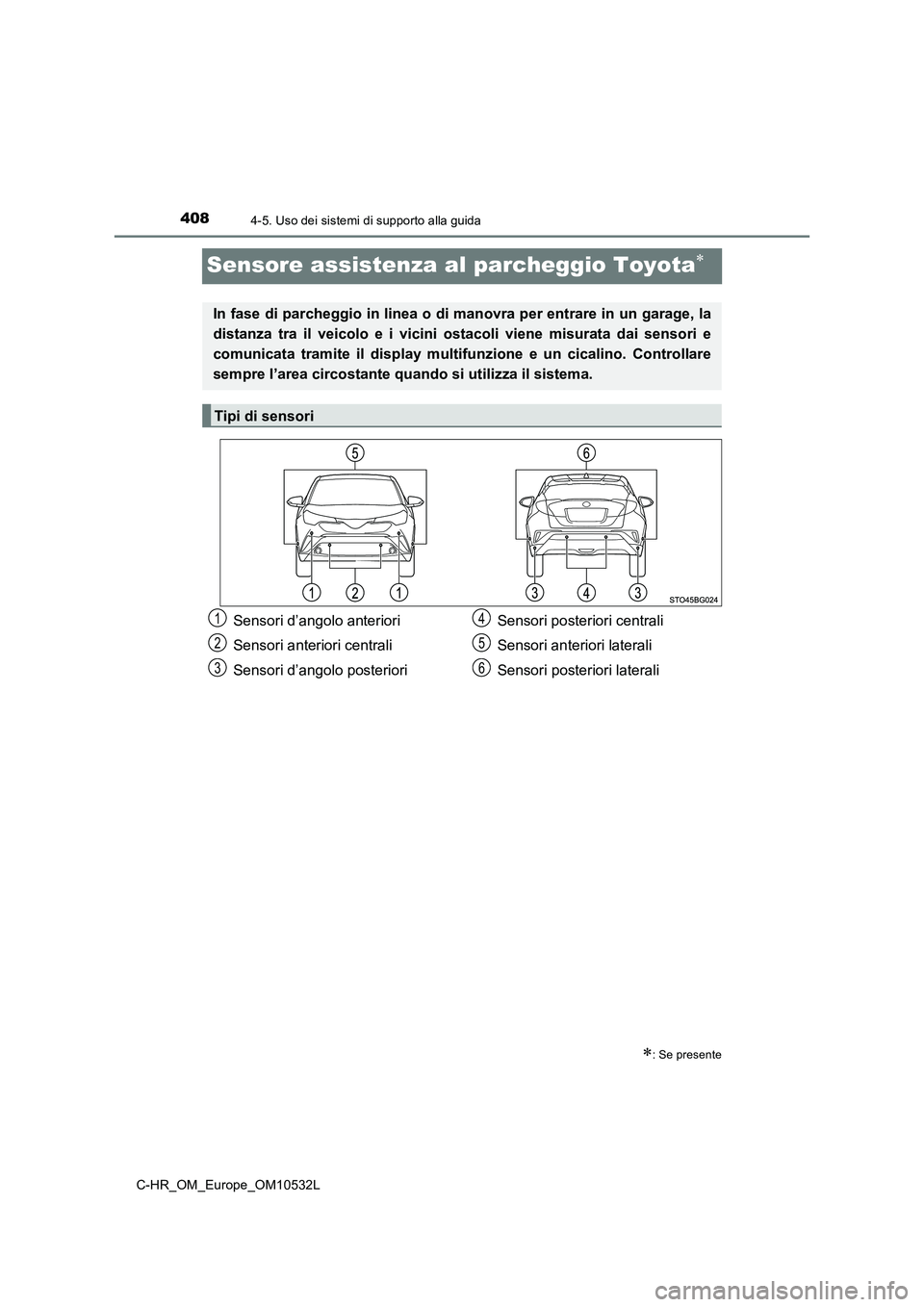

Sensore assistenza al parcheggio Toyota
: Se presente
In fase di parcheggio in linea o di manovra per entrare in un garage, la
distanza tra il veicolo e i vicini ostacoli viene misurata dai sensori e
comunicata tramite il display multifunzione e un cicalino. Controllare
sempre l’area circostante quando si utilizza il sistema.
Tipi di sensori
Sensori d’angolo anteriori
Sensori anteriori centrali
Sensori d’angolo posteriori
Sensori posteriori centrali
Sensori anteriori laterali
Sensori posteriori laterali
1
2
3
4
5
6

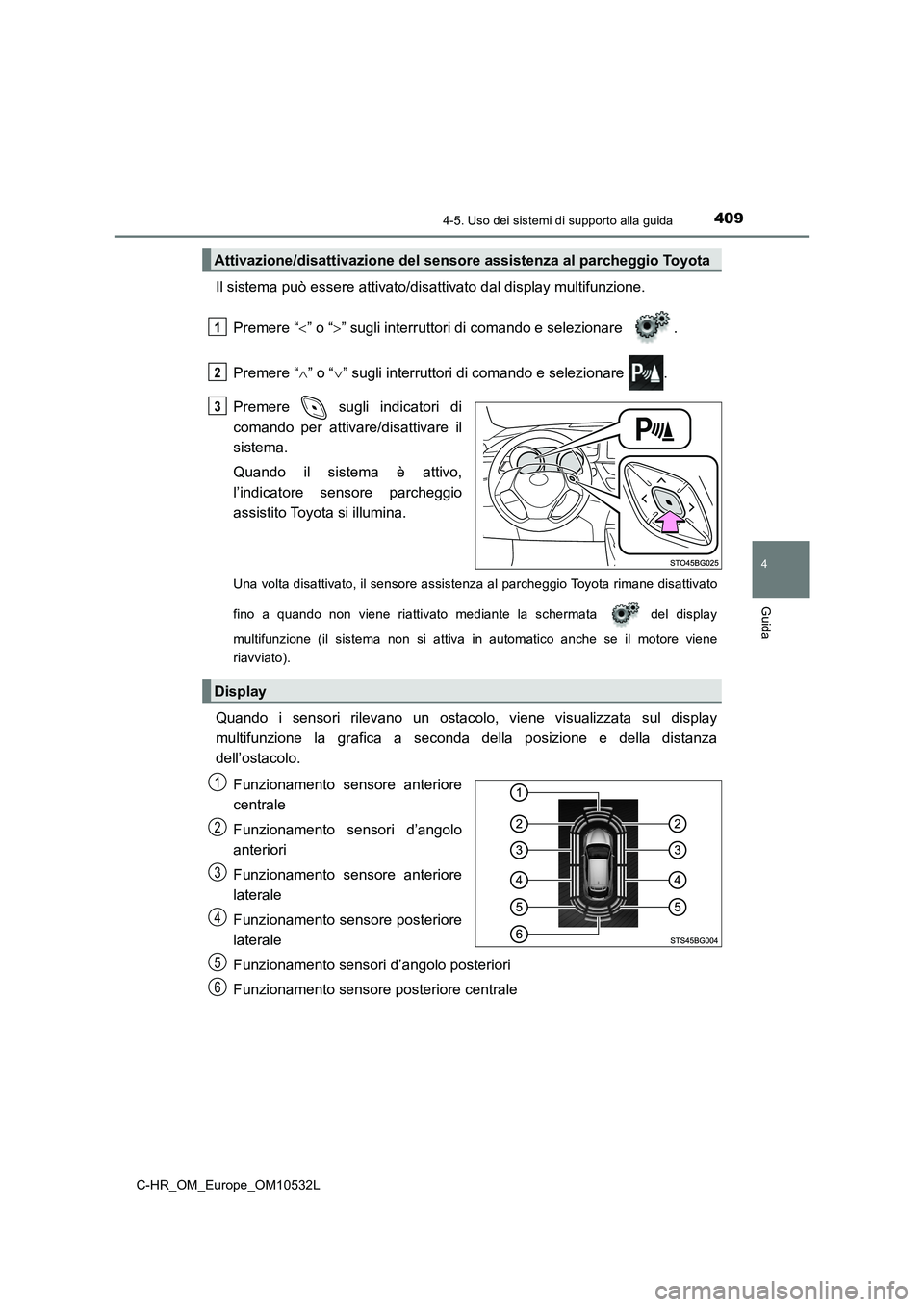

4094-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_OM_Europe_OM10532L
Il sistema può essere attivato/disattivato dal display multifunzione.
Premere “” o “” sugli interruttori di comando e selezionare .
Premere “” o “” sugli interruttori di comando e selezionare .
Premere sugli indicatori di
comando per attivare/disattivare il
sistema.
Quando il sistema è attivo,
l’indicatore sensore parcheggio
assistito Toyota si illumina.
Una volta disattivato, il sensore assistenza al parcheggio Toyota rimane disattivato
fino a quando non viene riattivato mediante la schermata del display
multifunzione (il sistema non si attiva in automatico anche se il motore viene
riavviato).
Quando i sensori rilevano un ostacolo, viene visualizzata sul display
multifunzione la grafica a seconda della posizione e della distanza
dell’ostacolo.
Funzionamento sensore anteriore
centrale
Funzionamento sensori d’angolo
anteriori
Funzionamento sensore anteriore
laterale
Funzionamento sensore posteriore
laterale
Funzionamento sensori d’angolo posteriori
Funzionamento sensore posteriore centrale
Attivazione/disattivazione del sensore assistenza al parcheggio Toyota
1
2
3
Display
1
2
3
4
5
6

4104-5. Uso dei sistemi di supporto alla guida
C-HR_OM_Europe_OM10532L

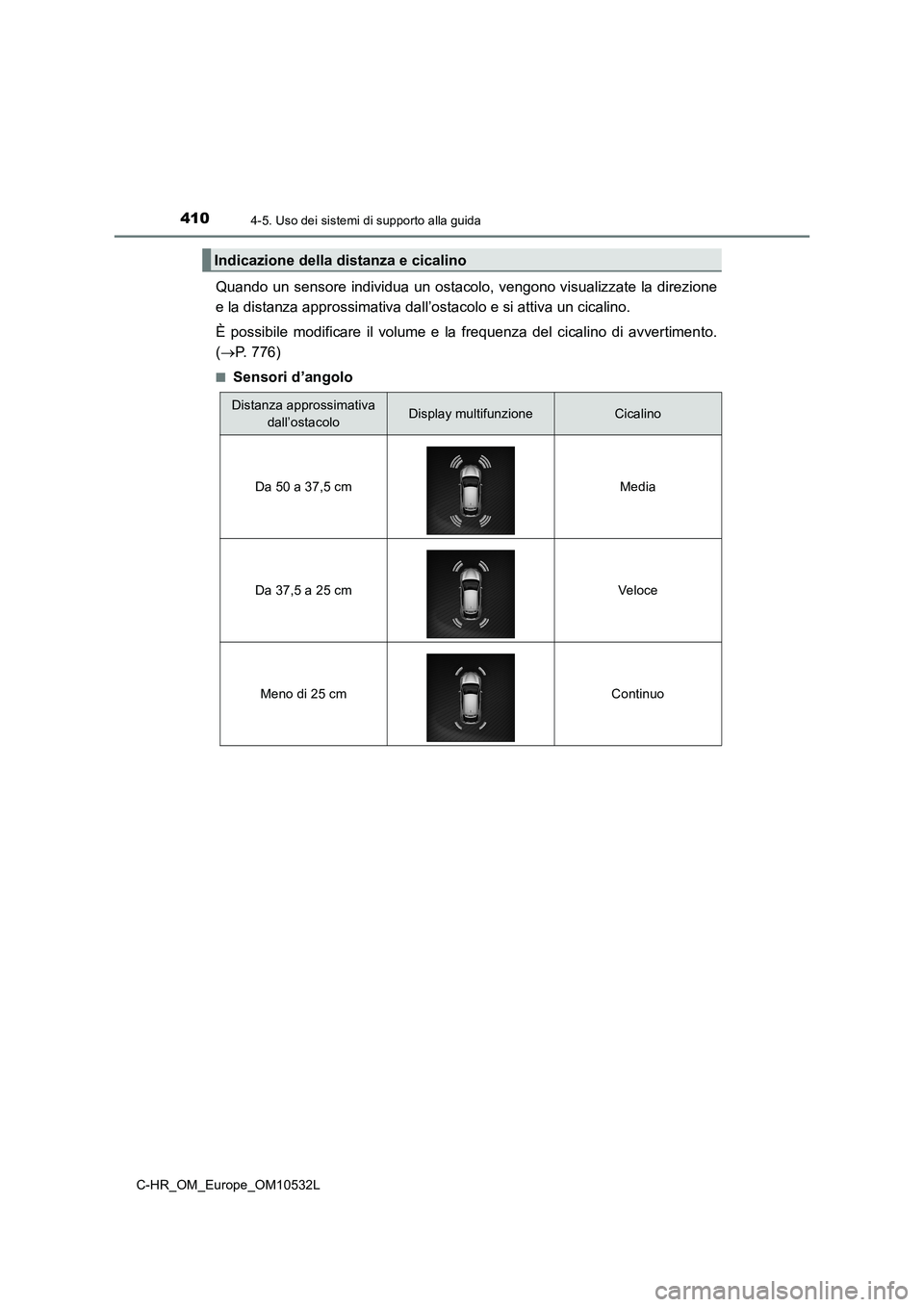

Quando un sensore individua un ostacolo, vengono visualizzate la direzione
e la distanza approssimativa dall’ostacolo e si attiva un cicalino.
È possibile modificare il volume e la frequenza del cicalino di avvertimento.
(P. 776)
■Sensori d’angolo
Indicazione della distanza e cicalino
Distanza approssimativa
dall’ostacoloDisplay multifunzioneCicalino
Da 50 a 37,5 cm Media
Da 37,5 a 25 cm Veloce
Meno di 25 cm Continuo
