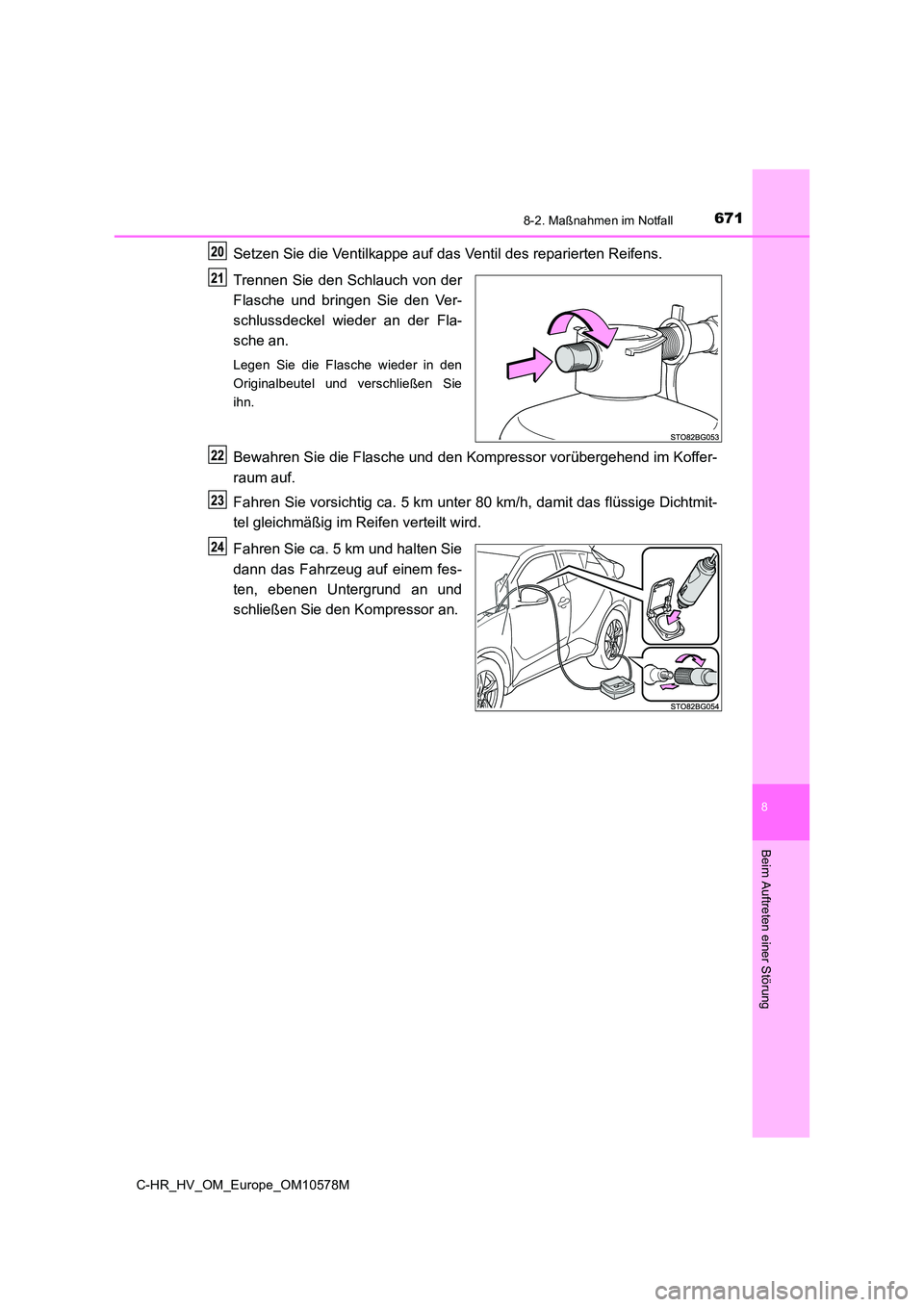

6718-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10578M
8
Beim Auftreten einer Störung
Setzen Sie die Ventilkappe auf das Ventil des reparierten Reifens.
Trennen Sie den Schlauch von der
Flasche und bringen Sie den Ver-
schlussdeckel wieder an der Fla-
sche an.
Legen Sie die Flasche wieder in den
Originalbeutel und verschließen Sie
ihn.
Bewahren Sie die Flasche und den Kompressor vorübergehend im Koffer-
raum auf.
Fahren Sie vorsichtig ca. 5 km unter 80 km/h, damit das flüssige Dichtmit-
tel gleichmäßig im Reifen verteilt wird.
Fahren Sie ca. 5 km und halten Sie
dann das Fahrzeug auf einem fes-
ten, ebenen Untergrund an und
schließen Sie den Kompressor an.

6728-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10578M
Prüfen Sie den Reifenfülldruck.
Wenn der Reifenfülldruck unter
130 kPa (1,3 kgf/cm2 oder bar)
liegt: Das Leck im Reifen kann
nicht repariert werden. Wenden
Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Toyota-
Vertragswerkstatt oder einen
anderen kompetenten Fachbe-
trieb.
Wenn der Reifenfülldruck bei 130 kPa (1,3 kgf/cm2 oder bar) oder mehr,
aber unter dem empfohlenen Luftdruck liegt: Weiter mit .
Wenn der Reifenfülldruck den angegebenen Wert aufweist (S. 720):
Weiter mit .
Schalten Sie den Kompressorschalter ein, um den Reifen mit Luft zu befül-
len, bis der empfohlene Luftdruck erre icht ist. Fahren Sie mit dem Fahr-
zeug rund 5 km und führen Sie anschließend aus.
Verstauen Sie den Kompressor im Kofferraum.
Vermeiden Sie plötzliches Bremsen, plötzliche Beschleunigung und schar-
fes Abbiegen. Fahren Sie mit weniger als 80 km/h zum nächsten Toyota-
Vertragshändler oder zur nächsten Toyota-Vertragswerkstatt oder zu
einem anderen kompetenten Fachbetrieb, um den Reifen reparieren oder
wechseln zu lassen.
26
27
26
27
28

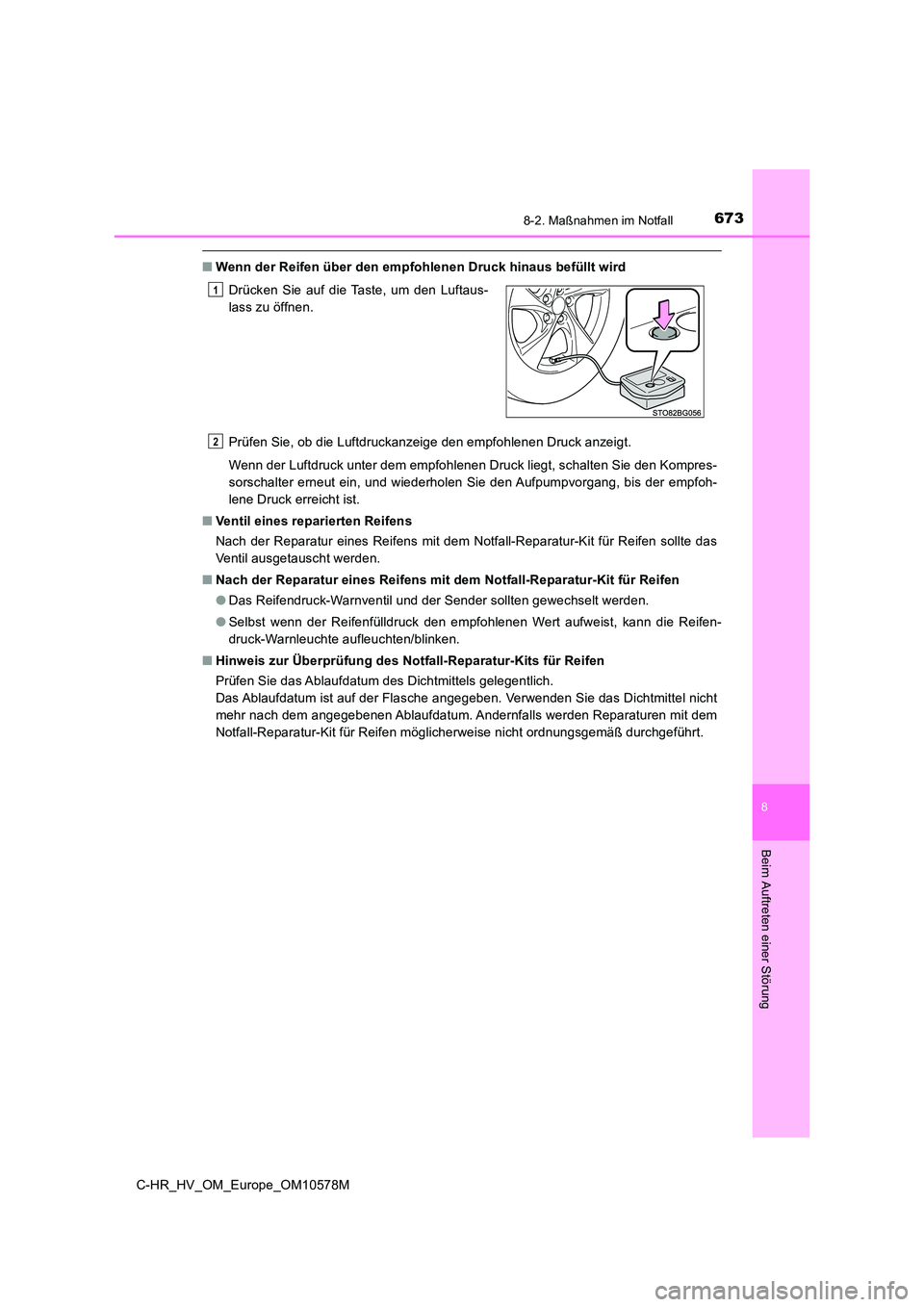

6738-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10578M
8
Beim Auftreten einer Störung
■Wenn der Reifen über den empfohlenen Druck hinaus befüllt wird
Prüfen Sie, ob die Luftdruckanzeige den empfohlenen Druck anzeigt.
Wenn der Luftdruck unter dem empfohlenen Druck liegt, schalten Sie den Kompres-
sorschalter erneut ein, und wiederholen Sie den Aufpumpvorgang, bis der empfoh-
lene Druck erreicht ist.
■ Ventil eines reparierten Reifens
Nach der Reparatur eines Reifens mit dem Notfall-Reparatur-Kit für Reifen sollte das
Ventil ausgetauscht werden.
■ Nach der Reparatur eines Reifens mit dem Notfall-Reparatur-Kit für Reifen
● Das Reifendruck-Warnventil und der Sender sollten gewechselt werden.
● Selbst wenn der Reifenfülldruck den empfohlenen Wert aufweist, kann die Reifen-
druck-Warnleuchte aufleuchten/blinken.
■ Hinweis zur Überprüfung des Notfall-Reparatur-Kits für Reifen
Prüfen Sie das Ablaufdatum des Dichtmittels gelegentlich.
Das Ablaufdatum ist auf der Flasche angegeben. Verwenden Sie das Dichtmittel nicht
mehr nach dem angegebenen Ablaufdatum. Andernfalls werden Reparaturen mit dem
Notfall-Reparatur-Kit für Reifen möglicherweise nicht ordnungsgemäß durchgeführt.
Drücken Sie auf die Taste, um den Luftaus-
lass zu öffnen.
1
2

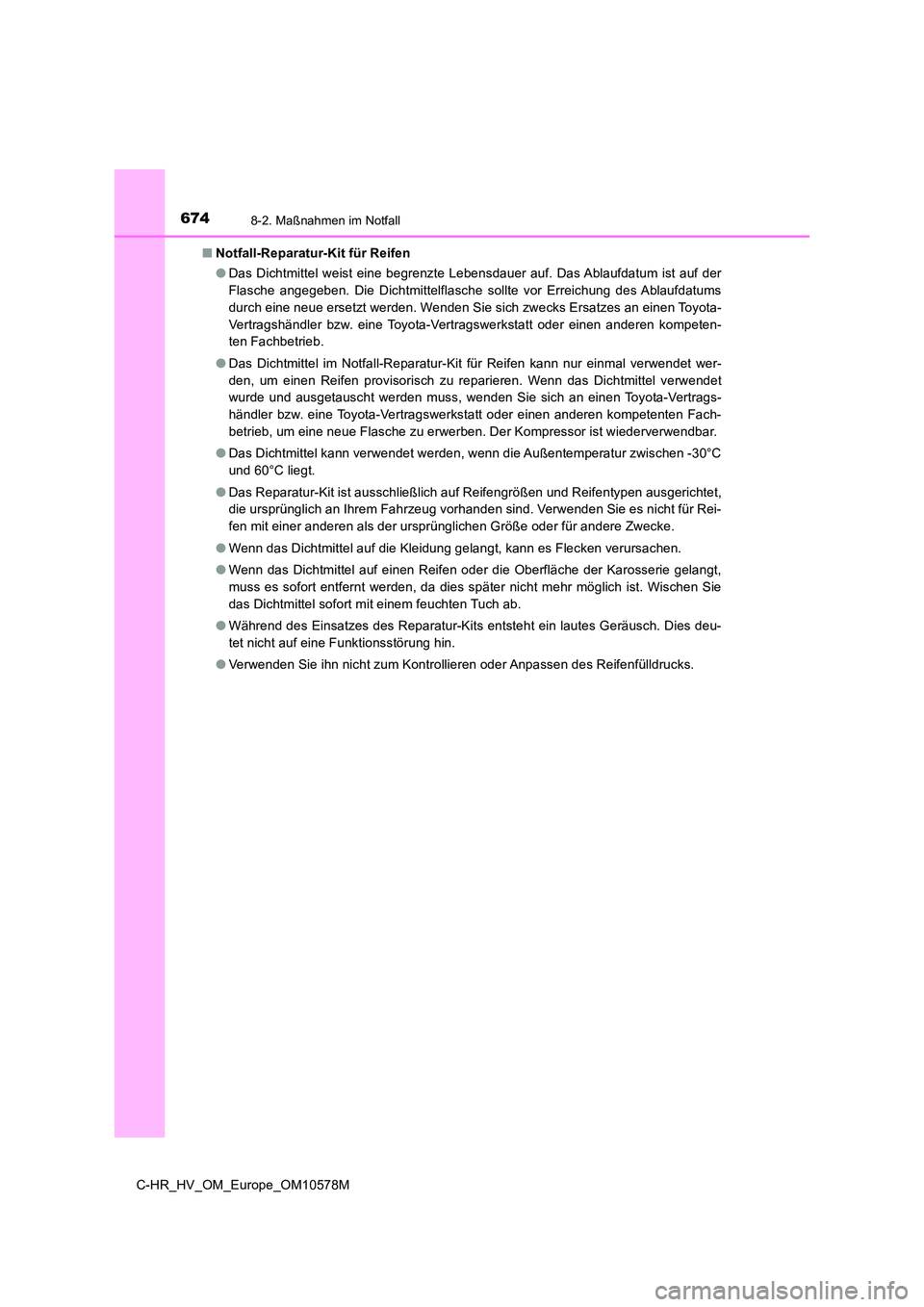

6748-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10578M
■ Notfall-Reparatur-Kit für Reifen
● Das Dichtmittel weist eine begrenzte Lebensdauer auf. Das Ablaufdatum ist auf der
Flasche angegeben. Die Dichtmittelflasche sollte vor Erreichung des Ablaufdatums
durch eine neue ersetzt werden. Wenden Sie sich zwecks Ersatzes an einen Toyota-
Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompeten-
ten Fachbetrieb.
● Das Dichtmittel im Notfall-Reparatur-Kit für Reifen kann nur einmal verwendet wer-
den, um einen Reifen provisorisch zu reparieren. Wenn das Dichtmittel verwendet
wurde und ausgetauscht werden muss, wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fach-
betrieb, um eine neue Flasche zu erwerben. Der Kompressor ist wiederverwendbar.
● Das Dichtmittel kann verwendet werden, wenn die Außentemperatur zwischen -30°C
und 60°C liegt.
● Das Reparatur-Kit ist ausschließlich auf Reifengrößen und Reifentypen ausgerichtet,
die ursprünglich an Ihrem Fahrzeug vorhanden sind. Verwenden Sie es nicht für Rei-
fen mit einer anderen als der ursprünglichen Größe oder für andere Zwecke.
● Wenn das Dichtmittel auf die Kleidung gelangt, kann es Flecken verursachen.
● Wenn das Dichtmittel auf einen Reifen oder die Oberfläche der Karosserie gelangt,
muss es sofort entfernt werden, da dies später nicht mehr möglich ist. Wischen Sie
das Dichtmittel sofort mit einem feuchten Tuch ab.
● Während des Einsatzes des Reparatur-Kits entsteht ein lautes Geräusch. Dies deu-
tet nicht auf eine Funktionsstörung hin.
● Verwenden Sie ihn nicht zum Kontrollieren oder Anpassen des Reifenfülldrucks.

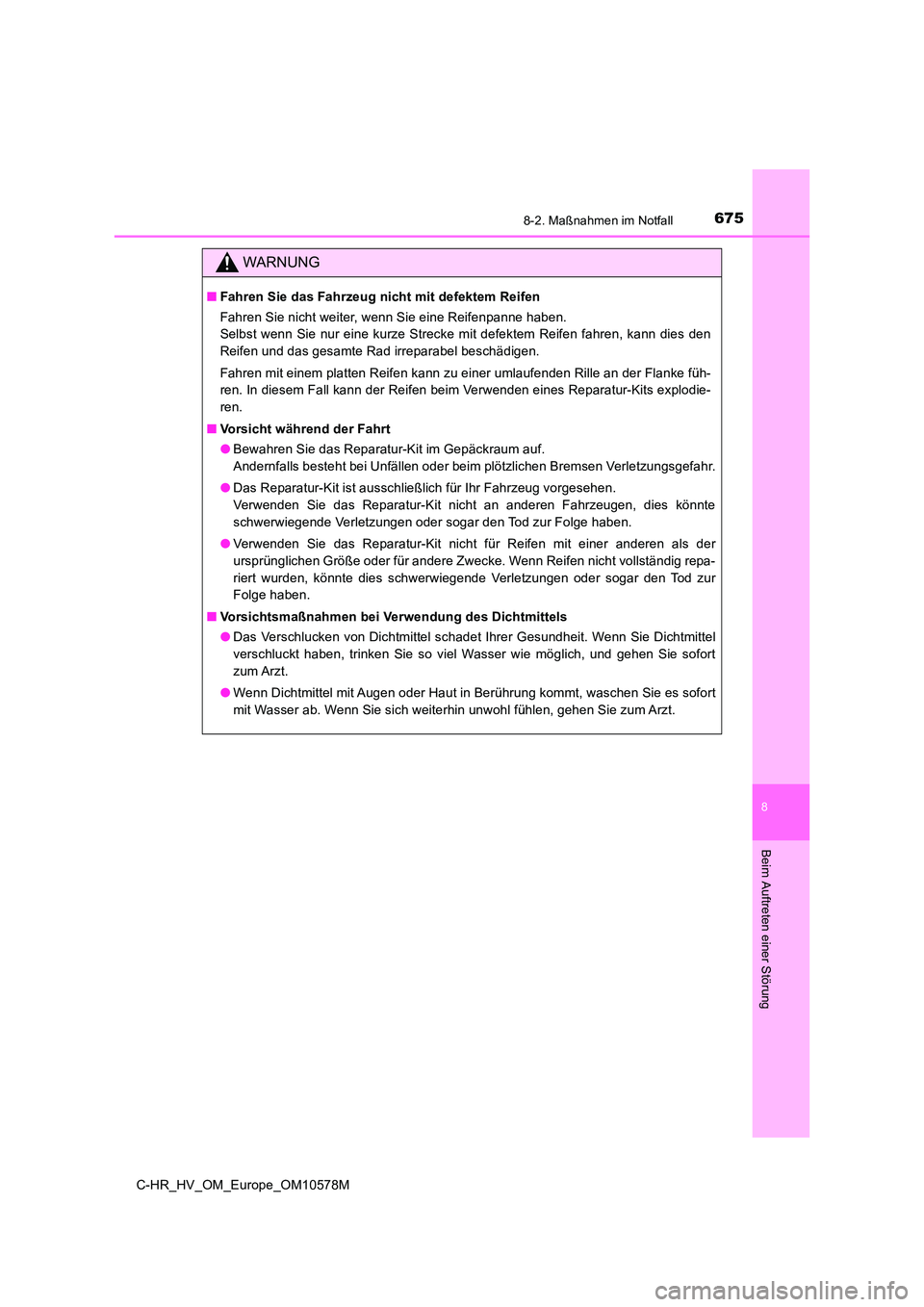

6758-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10578M
8
Beim Auftreten einer Störung
WARNUNG
■Fahren Sie das Fahrzeug nicht mit defektem Reifen
Fahren Sie nicht weiter, wenn Sie eine Reifenpanne haben.
Selbst wenn Sie nur eine kurze Strecke mit defektem Reifen fahren, kann dies den
Reifen und das gesamte Rad irreparabel beschädigen.
Fahren mit einem platten Reifen kann zu einer umlaufenden Rille an der Flanke füh-
ren. In diesem Fall kann der Reifen beim Verwenden eines Reparatur-Kits explodie-
ren.
■ Vorsicht während der Fahrt
● Bewahren Sie das Reparatur-Kit im Gepäckraum auf.
Andernfalls besteht bei Unfällen oder beim plötzlichen Bremsen Verletzungsgefahr.
● Das Reparatur-Kit ist ausschließlich für Ihr Fahrzeug vorgesehen.
Verwenden Sie das Reparatur-Kit nicht an anderen Fahrzeugen, dies könnte
schwerwiegende Verletzungen oder sogar den Tod zur Folge haben.
● Verwenden Sie das Reparatur-Kit nicht für Reifen mit einer anderen als der
ursprünglichen Größe oder für andere Zwecke. Wenn Reifen nicht vollständig repa-
riert wurden, könnte dies schwerwiegende Verletzungen oder sogar den Tod zur
Folge haben.
■ Vorsichtsmaßnahmen bei Verwendung des Dichtmittels
● Das Verschlucken von Dichtmittel schadet Ihrer Gesundheit. Wenn Sie Dichtmittel
verschluckt haben, trinken Sie so viel Wasser wie möglich, und gehen Sie sofort
zum Arzt.
● Wenn Dichtmittel mit Augen oder Haut in Berührung kommt, waschen Sie es sofort
mit Wasser ab. Wenn Sie sich weiterhin unwohl fühlen, gehen Sie zum Arzt.

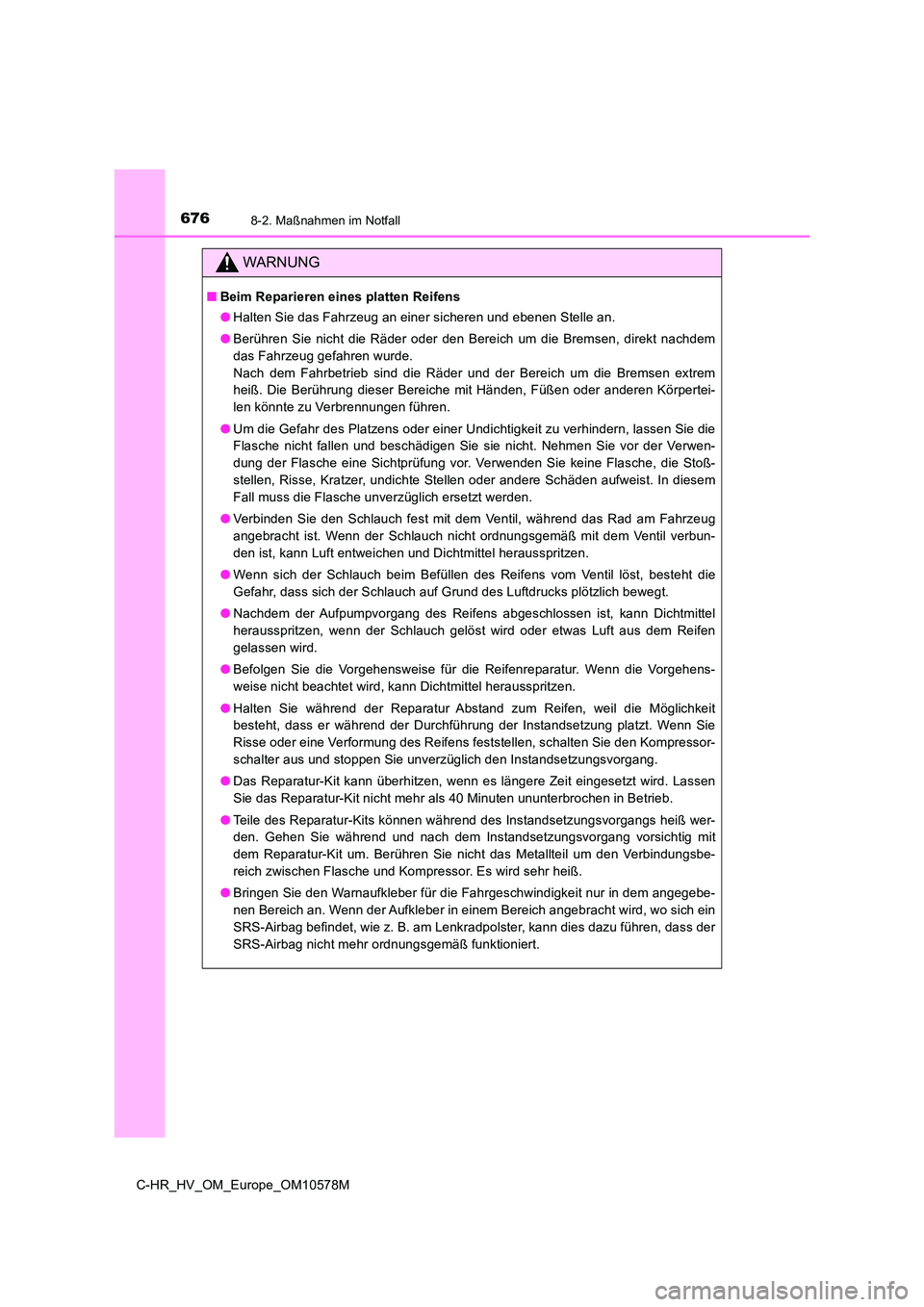

6768-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10578M
WARNUNG
■Beim Reparieren eines platten Reifens
● Halten Sie das Fahrzeug an einer sicheren und ebenen Stelle an.
● Berühren Sie nicht die Räder oder den Bereich um die Bremsen, direkt nachdem
das Fahrzeug gefahren wurde.
Nach dem Fahrbetrieb sind die Räder und der Bereich um die Bremsen extrem
heiß. Die Berührung dieser Bereiche mit Händen, Füßen oder anderen Körpertei-
len könnte zu Verbrennungen führen.
● Um die Gefahr des Platzens oder einer Undichtigkeit zu verhindern, lassen Sie die
Flasche nicht fallen und beschädigen Sie sie nicht. Nehmen Sie vor der Verwen-
dung der Flasche eine Sichtprüfung vor. Verwenden Sie keine Flasche, die Stoß-
stellen, Risse, Kratzer, undichte Stellen oder andere Schäden aufweist. In diesem
Fall muss die Flasche unverzüglich ersetzt werden.
● Verbinden Sie den Schlauch fest mit dem Ventil, während das Rad am Fahrzeug
angebracht ist. Wenn der Schlauch nicht ordnungsgemäß mit dem Ventil verbun-
den ist, kann Luft entweichen und Dichtmittel herausspritzen.
● Wenn sich der Schlauch beim Befüllen des Reifens vom Ventil löst, besteht die
Gefahr, dass sich der Schlauch auf Grund des Luftdrucks plötzlich bewegt.
● Nachdem der Aufpumpvorgang des Reifens abgeschlossen ist, kann Dichtmittel
herausspritzen, wenn der Schlauch gelöst wird oder etwas Luft aus dem Reifen
gelassen wird.
● Befolgen Sie die Vorgehensweise für die Reifenreparatur. Wenn die Vorgehens-
weise nicht beachtet wird, kann Dichtmittel herausspritzen.
● Halten Sie während der Reparatur Abstand zum Reifen, weil die Möglichkeit
besteht, dass er während der Durchführung der Instandsetzung platzt. Wenn Sie
Risse oder eine Verformung des Reifens feststellen, schalten Sie den Kompressor-
schalter aus und stoppen Sie unverzüglich den Instandsetzungsvorgang.
● Das Reparatur-Kit kann überhitzen, wenn es längere Zeit eingesetzt wird. Lassen
Sie das Reparatur-Kit nicht mehr als 40 Minuten ununterbrochen in Betrieb.
● Teile des Reparatur-Kits können während des Instandsetzungsvorgangs heiß wer-
den. Gehen Sie während und nach dem Instandsetzungsvorgang vorsichtig mit
dem Reparatur-Kit um. Berühren Sie nicht das Metallteil um den Verbindungsbe-
reich zwischen Flasche und Kompressor. Es wird sehr heiß.
● Bringen Sie den Warnaufkleber für die Fahrgeschwindigkeit nur in dem angegebe-
nen Bereich an. Wenn der Aufkleber in einem Bereich angebracht wird, wo sich ein
SRS-Airbag befindet, wie z. B. am Lenkradpolster, kann dies dazu führen, dass der
SRS-Airbag nicht mehr ordnungsgemäß funktioniert.

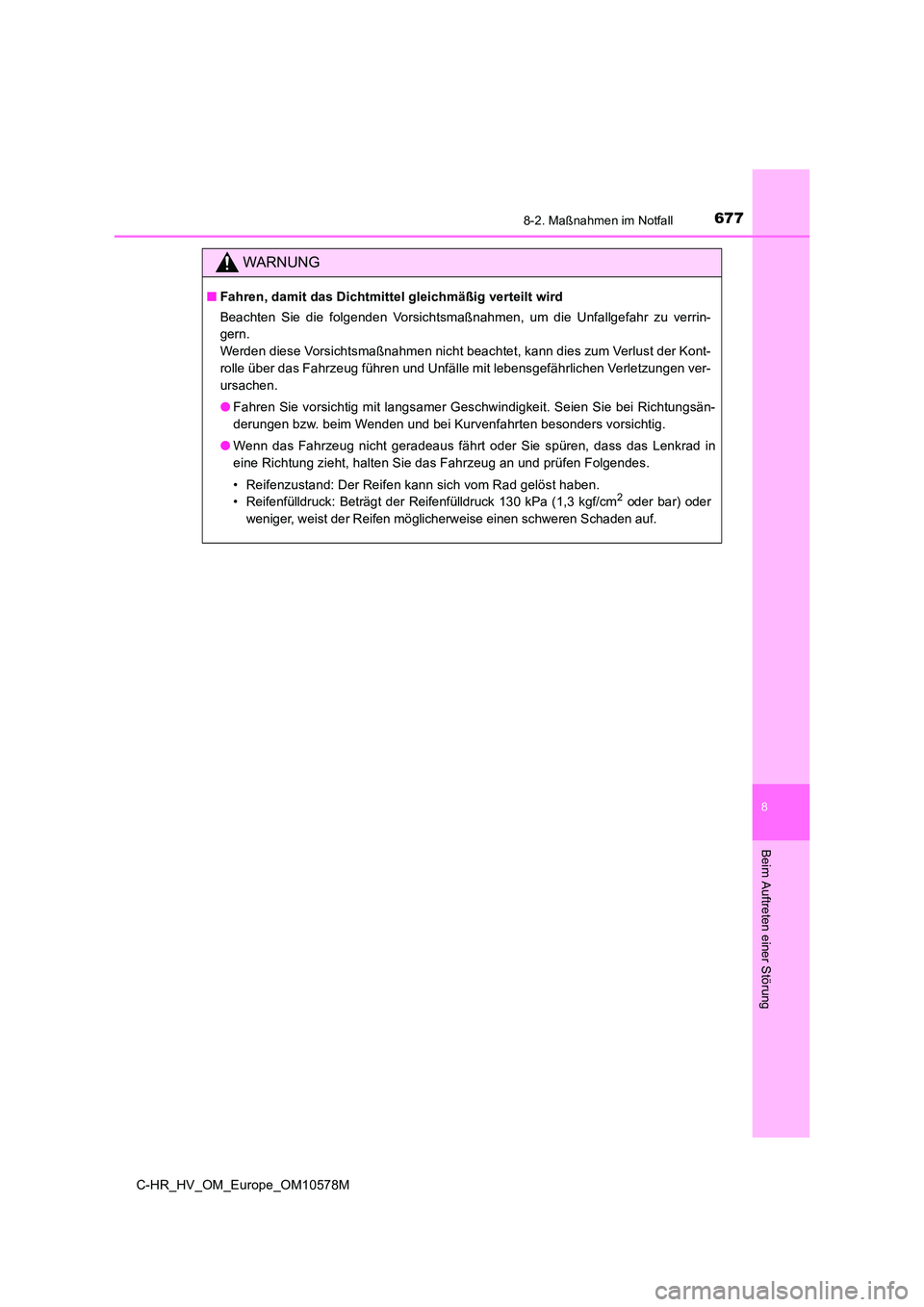

6778-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10578M
8
Beim Auftreten einer Störung
WARNUNG
■Fahren, damit das Dichtmittel gleichmäßig verteilt wird
Beachten Sie die folgenden Vorsichtsmaßnahmen, um die Unfallgefahr zu verrin-
gern.
Werden diese Vorsichtsmaßnahmen nicht beachtet, kann dies zum Verlust der Kont-
rolle über das Fahrzeug führen und Unfälle mit lebensgefährlichen Verletzungen ver-
ursachen.
● Fahren Sie vorsichtig mit langsamer Geschwindigkeit. Seien Sie bei Richtungsän-
derungen bzw. beim Wenden und bei Kurvenfahrten besonders vorsichtig.
● Wenn das Fahrzeug nicht geradeaus fährt oder Sie spüren, dass das Lenkrad in
eine Richtung zieht, halten Sie das Fahrzeug an und prüfen Folgendes.
• Reifenzustand: Der Reifen kann sich vom Rad gelöst haben.
• Reifenfülldruck: Beträgt der Reifenfülldruck 130 kPa (1,3 kgf/cm2 oder bar) oder
weniger, weist der Reifen möglicherweise einen schweren Schaden auf.

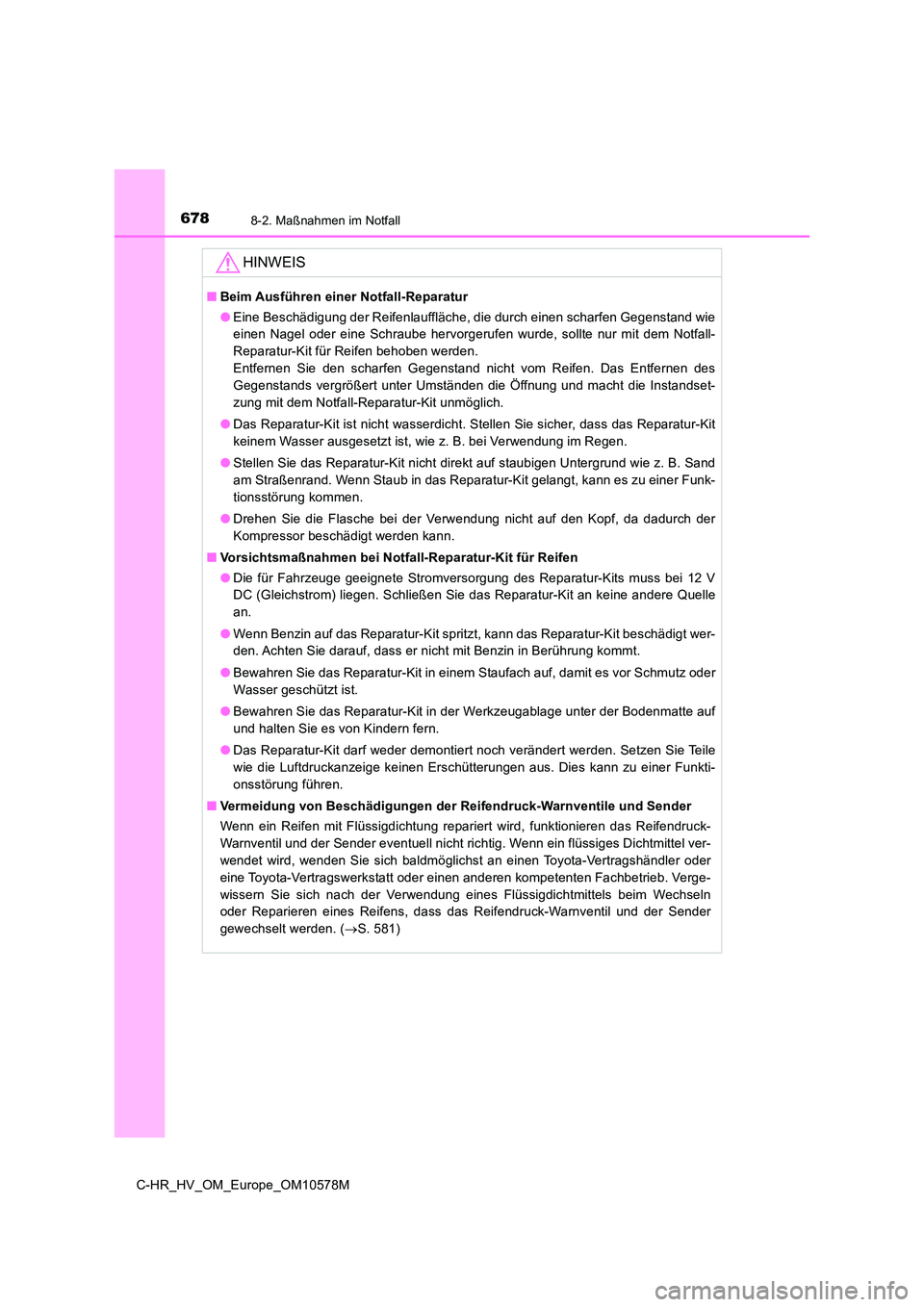

6788-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10578M
HINWEIS
■Beim Ausführen einer Notfall-Reparatur
● Eine Beschädigung der Reifenlauffläche, die durch einen scharfen Gegenstand wie
einen Nagel oder eine Schraube hervorgerufen wurde, sollte nur mit dem Notfall-
Reparatur-Kit für Reifen behoben werden.
Entfernen Sie den scharfen Gegenstand nicht vom Reifen. Das Entfernen des
Gegenstands vergrößert unter Umständen die Öffnung und macht die Instandset-
zung mit dem Notfall-Reparatur-Kit unmöglich.
● Das Reparatur-Kit ist nicht wasserdicht. Stellen Sie sicher, dass das Reparatur-Kit
keinem Wasser ausgesetzt ist, wie z. B. bei Verwendung im Regen.
● Stellen Sie das Reparatur-Kit nicht direkt auf staubigen Untergrund wie z. B. Sand
am Straßenrand. Wenn Staub in das Reparatur-Kit gelangt, kann es zu einer Funk-
tionsstörung kommen.
● Drehen Sie die Flasche bei der Verwendung nicht auf den Kopf, da dadurch der
Kompressor beschädigt werden kann.
■ Vorsichtsmaßnahmen bei Notfall-Reparatur-Kit für Reifen
● Die für Fahrzeuge geeignete Stromversorgung des Reparatur-Kits muss bei 12 V
DC (Gleichstrom) liegen. Schließen Sie das Reparatur-Kit an keine andere Quelle
an.
● Wenn Benzin auf das Reparatur-Kit spritzt, kann das Reparatur-Kit beschädigt wer-
den. Achten Sie darauf, dass er nicht mit Benzin in Berührung kommt.
● Bewahren Sie das Reparatur-Kit in einem Staufach auf, damit es vor Schmutz oder
Wasser geschützt ist.
● Bewahren Sie das Reparatur-Kit in der Werkzeugablage unter der Bodenmatte auf
und halten Sie es von Kindern fern.
● Das Reparatur-Kit darf weder demontiert noch verändert werden. Setzen Sie Teile
wie die Luftdruckanzeige keinen Erschütterungen aus. Dies kann zu einer Funkti-
onsstörung führen.
■ Vermeidung von Beschädigungen der Reifendruck-Warnventile und Sender
Wenn ein Reifen mit Flüssigdichtung repariert wird, funktionieren das Reifendruck-
Warnventil und der Sender eventuell nicht richtig. Wenn ein flüssiges Dichtmittel ver-
wendet wird, wenden Sie sich baldmöglichst an einen Toyota-Vertragshändler oder
eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb. Verge-
wissern Sie sich nach der Verwendung eines Flüssigdichtmittels beim Wechseln
oder Reparieren eines Reifens, dass das Reifendruck-Warnventil und der Sender
gewechselt werden. ( S. 581)

6798-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10578M
8

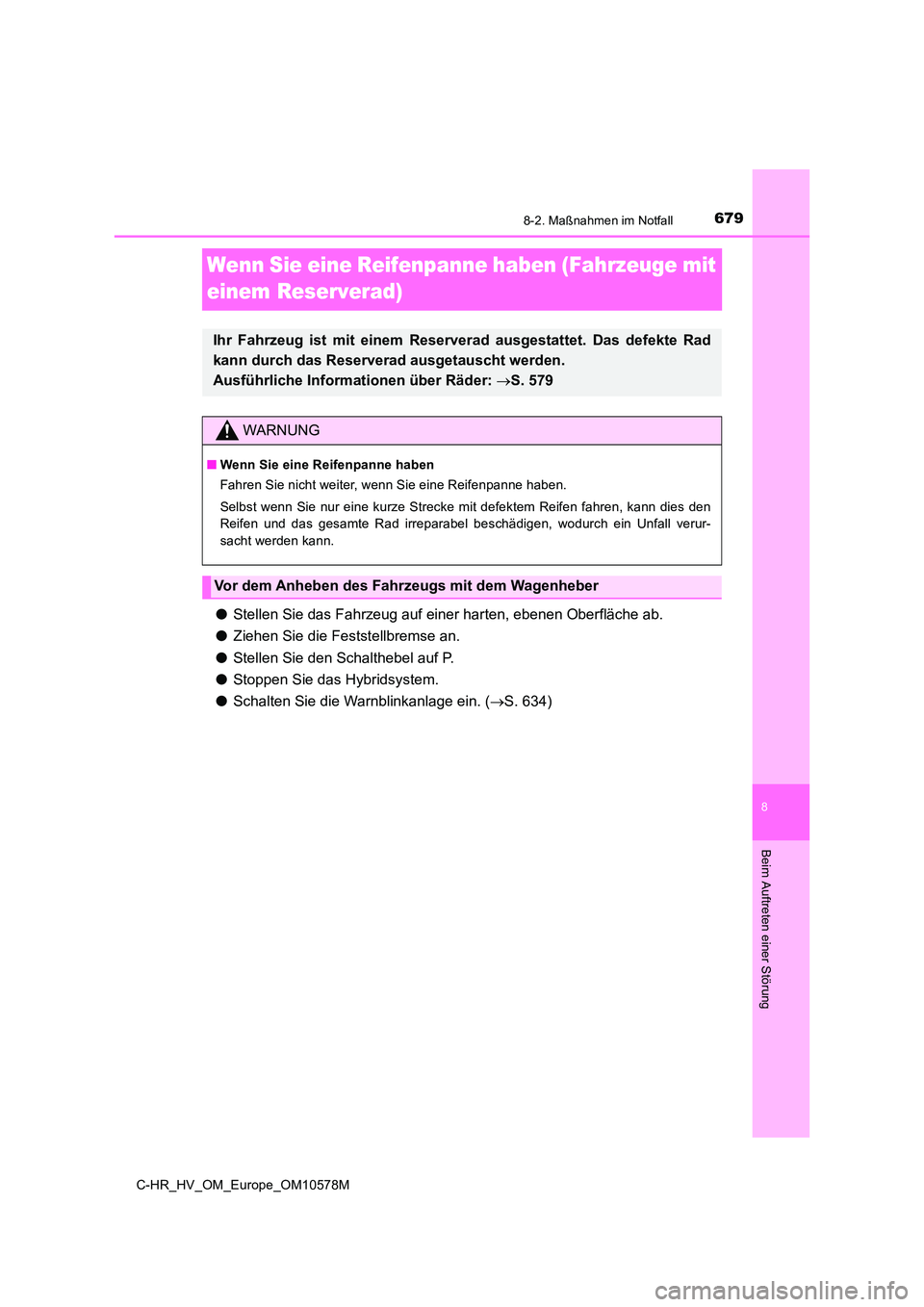

Beim Auftreten einer Störung
Wenn Sie eine Reifenpanne haben (Fahrzeuge mit
einem Reserverad)
● Stellen Sie das Fahrzeug auf einer harten, ebenen Oberfläche ab.
● Ziehen Sie die Feststellbremse an.
● Stellen Sie den Schalthebel auf P.
● Stoppen Sie das Hybridsystem.
● Schalten Sie die Warnblinkanlage ein. (S. 634)
Ihr Fahrzeug ist mit einem Reserverad ausgestattet. Das defekte Rad
kann durch das Reserverad ausgetauscht werden.
Ausführliche Informationen über Räder: S. 579
WARNUNG
■Wenn Sie eine Reifenpanne haben
Fahren Sie nicht weiter, wenn Sie eine Reifenpanne haben.
Selbst wenn Sie nur eine kurze Strecke mit defektem Reifen fahren, kann dies den
Reifen und das gesamte Rad irreparabel beschädigen, wodurch ein Unfall verur-
sacht werden kann.
Vor dem Anheben des Fahrzeugs mit dem Wagenheber

6808-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10578M
Fahrzeuge mit einem Notrad

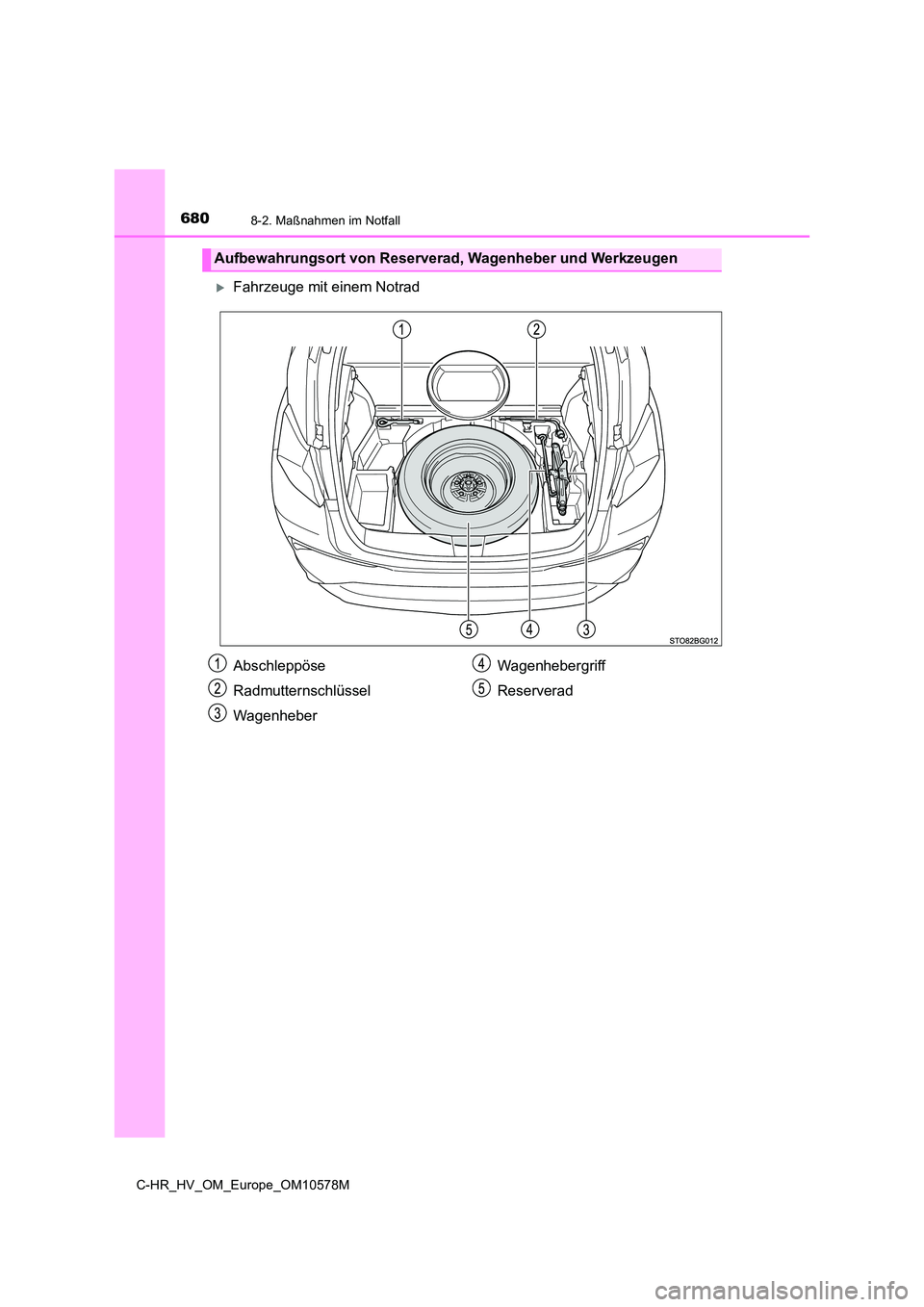

Aufbewahrungsort von Reserverad, Wagenheber und Werkzeugen
Abschleppöse
Radmutternschlüssel
Wagenheber
Wagenhebergriff
Reserverad
