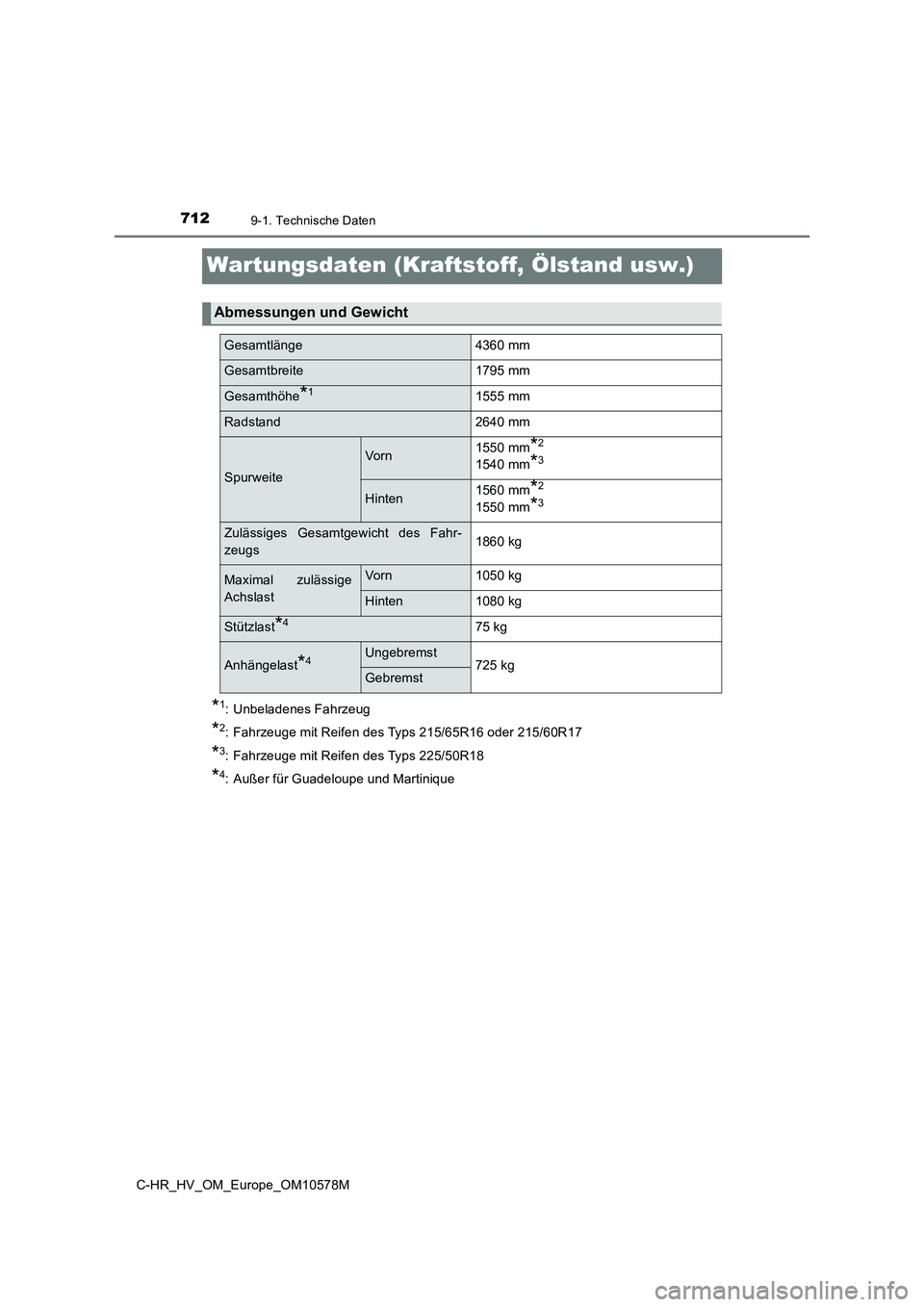

7129-1. Technische Daten
C-HR_HV_OM_Europe_OM10578M
Wartungsdaten (Kraftstoff, Ölstand usw.)
*1: Unbeladenes Fahrzeug
*2: Fahrzeuge mit Reifen des Typs 215/65R16 oder 215/60R17
*3: Fahrzeuge mit Reifen des Typs 225/50R18
*4: Außer für Guadeloupe und Martinique
Abmessungen und Gewicht
Gesamtlänge4360 mm
Gesamtbreite1795 mm
Gesamthöhe*11555 mm
Radstand2640 mm
Spurweite
Vo rn1550 mm*2
1540 mm*3
Hinten1560 mm*2
1550 mm*3
Zulässiges Gesamtgewicht des Fahr-
zeugs1860 kg
Maximal zulässige
Achslast
Vo rn1050 kg
Hinten1080 kg
Stützlast*475 kg
Anhängelast*4Ungebremst725 kgGebremst

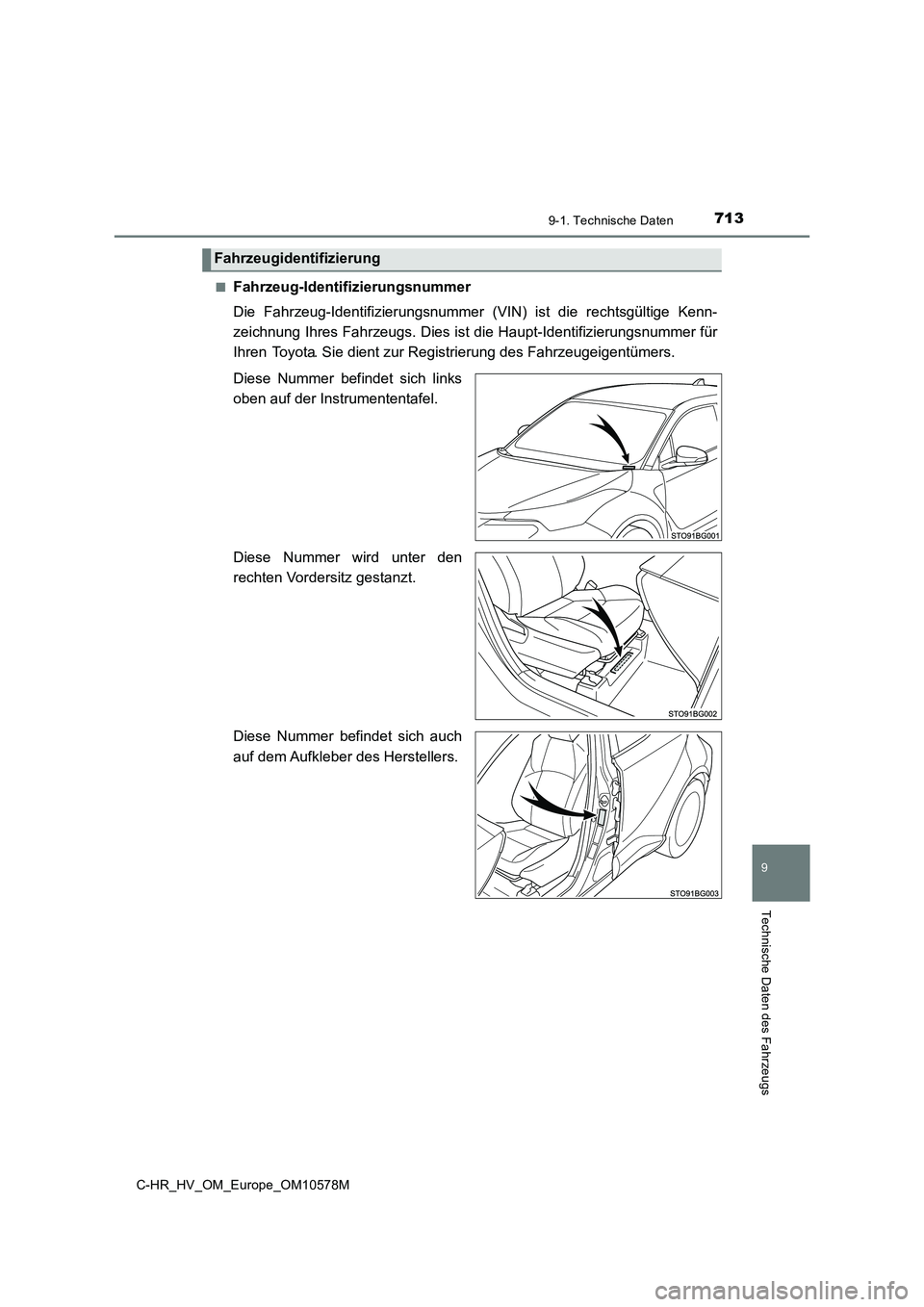

7139-1. Technische Daten
C-HR_HV_OM_Europe_OM10578M
9
Technische Daten des Fahrzeugs
■Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (VIN) ist die rechtsgültige Kenn-
zeichnung Ihres Fahrzeugs. Dies ist die Haupt-Identifizierungsnummer für
Ihren Toyota. Sie dient zur Registrierung des Fahrzeugeigentümers.
Diese Nummer befindet sich links
oben auf der Instrumententafel.
Diese Nummer wird unter den
rechten Vordersitz gestanzt.
Diese Nummer befindet sich auch
auf dem Aufkleber des Herstellers.
Fahrzeugidentifizierung

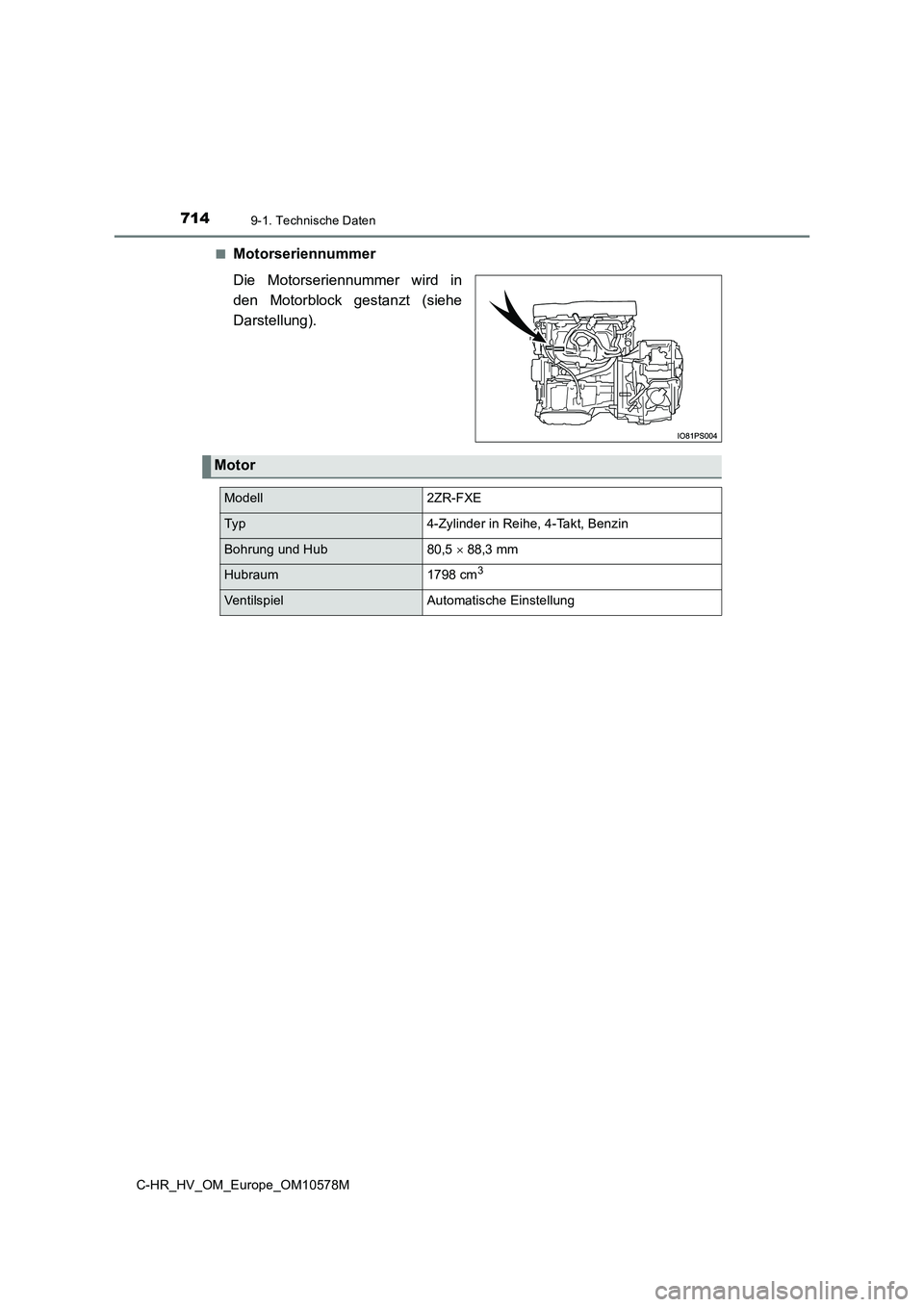

7149-1. Technische Daten
C-HR_HV_OM_Europe_OM10578M
■Motorseriennummer
Die Motorseriennummer wird in
den Motorblock gestanzt (siehe
Darstellung).
Motor
Modell2ZR-FXE
Typ4-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub80,5  88,3 mm
Hubraum1798 cm3
VentilspielAutomatische Einstellung

7159-1. Technische Daten
C-HR_HV_OM_Europe_OM10578M
9
Technische Daten des Fahrzeugs

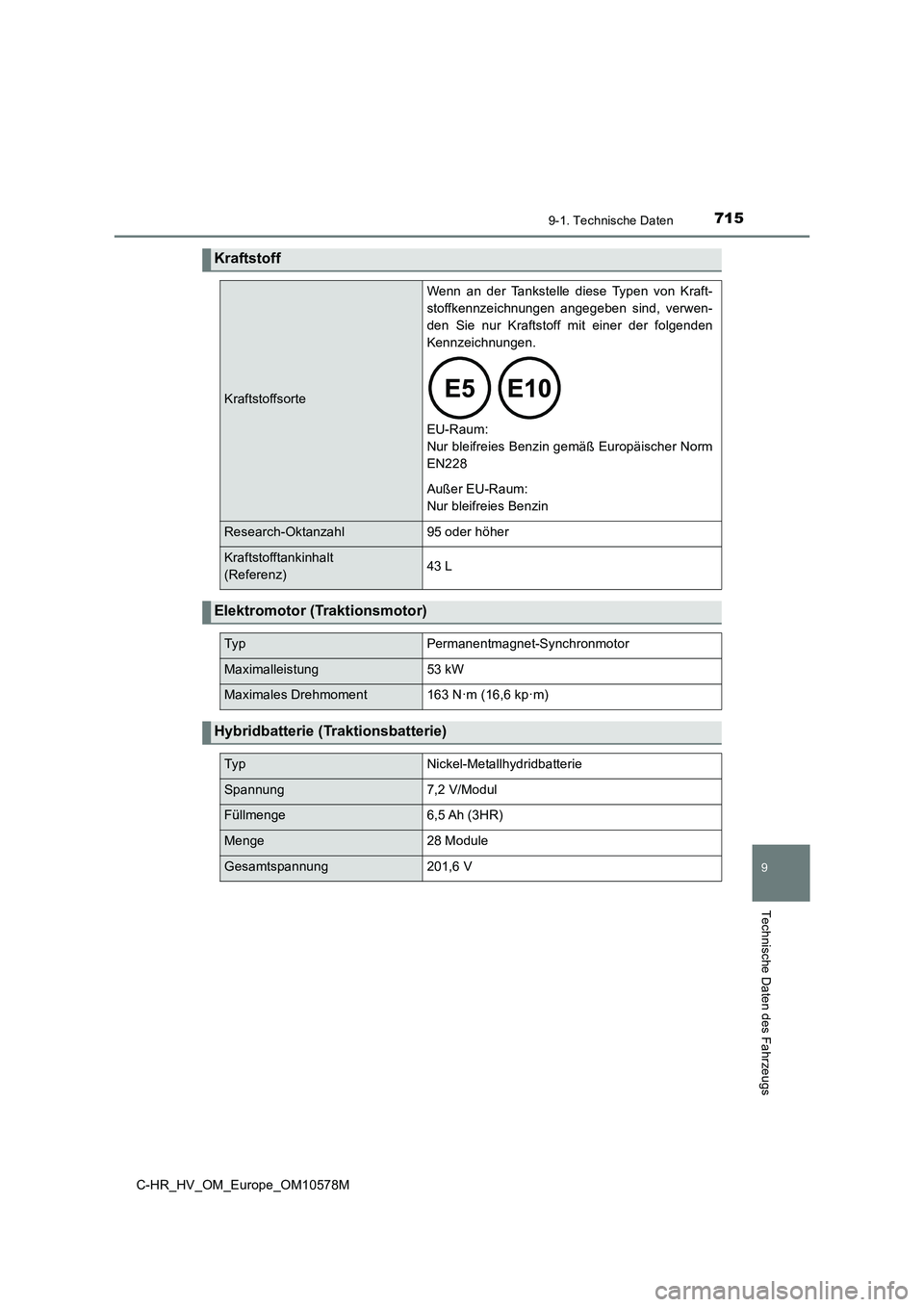

Kraftstoff
Kraftstoffsorte
Wenn an der Tankstelle diese Typen von Kraft-
stoffkennzeichnungen angegeben sind, verwen-
den Sie nur Kraftstoff mit einer der folgenden
Kennzeichnungen.

EU-Raum:
Nur bleifreies Benzin gemäß Europäischer Norm
EN228
Außer EU-Raum:
Nur bleifreies Benzin
Research-Oktanzahl95 oder höher
Kraftstofftankinhalt
(Referenz)43 L
Elektromotor (Traktionsmotor)
TypPermanentmagnet-Synchronmotor
Maximalleistung53 kW
Maximales Drehmoment163 N·m (16,6 kp·m)
Hybridbatterie (Traktionsbatterie)
TypNickel-Metallhydridbatterie
Spannung7,2 V/Modul
Füllmenge6,5 Ah (3HR)
Menge28 Module
Gesamtspannung201,6 V

7169-1. Technische Daten
C-HR_HV_OM_Europe_OM10578M

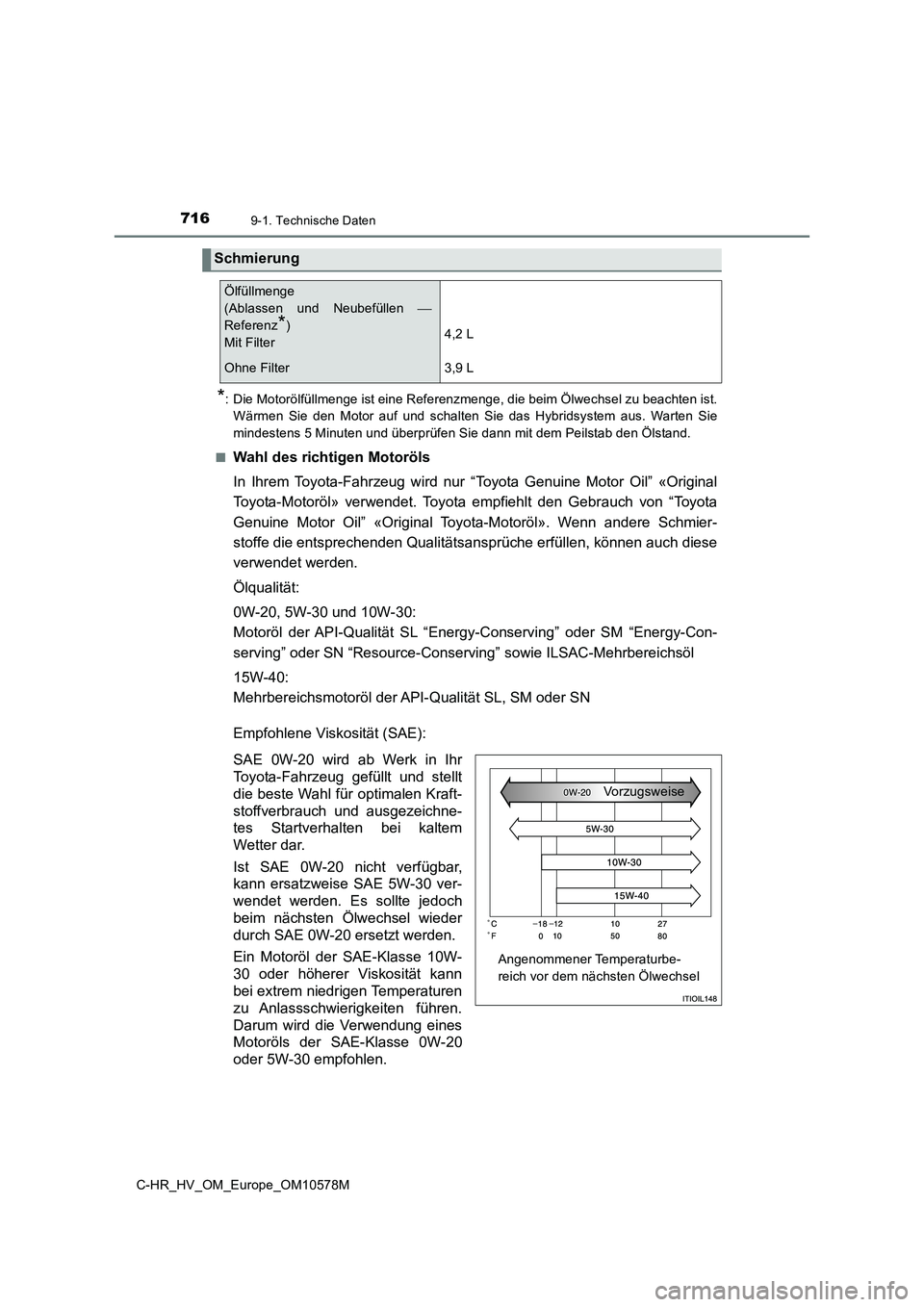

*: Die Motorölfüllmenge ist eine Referenzmenge, die beim Ölwechsel zu beachten ist.
Wärmen Sie den Motor auf und schalten Sie das Hybridsystem aus. Warten Sie
mindestens 5 Minuten und überprüfen Sie dann mit dem Peilstab den Ölstand.
■Wahl des richtigen Motoröls
In Ihrem Toyota-Fahrzeug wird nur “Toyota Genuine Motor Oil” «Original
Toyota-Motoröl» verwendet. Toyota empfiehlt den Gebrauch von “Toyota
Genuine Motor Oil” «Original Toyota-Motoröl». Wenn andere Schmier-
stoffe die entsprechenden Qualitätsansprüche erfüllen, können auch diese
verwendet werden.
Ölqualität:
0W-20, 5W-30 und 10W-30:
Motoröl der API-Qualität SL “Energy-Conserving” oder SM “Energy-Con-
serving” oder SN “Resource-Conser ving” sowie ILSAC-Mehrbereichsöl
15W-40:
Mehrbereichsmotoröl der API-Qualität SL, SM oder SN
Empfohlene Viskosität (SAE):
SAE 0W-20 wird ab Werk in Ihr
Toyota-Fahrzeug gefüllt und stellt
die beste Wahl für optimalen Kraft-
stoffverbrauch und ausgezeichne-
tes Startverhalten bei kaltem
Wetter dar.
Ist SAE 0W-20 nicht verfügbar,
kann ersatzweise SAE 5W-30 ver-
wendet werden. Es sollte jedoch
beim nächsten Ölwechsel wieder
durch SAE 0W-20 ersetzt werden.
Ein Motoröl der SAE-Klasse 10W-
30 oder höherer Viskosität kann
bei extrem niedrigen Temperaturen
zu Anlassschwierigkeiten führen.
Darum wird die Verwendung eines
Motoröls der SAE-Klasse 0W-20
oder 5W-30 empfohlen.
Schmierung
Ölfüllmenge
(Ablassen und Neubefüllen 
Referenz*)
Mit Filter 4,2 L
Ohne Filter 3,9 L
Angenommener Temperaturbe-
reich vor dem nächsten Ölwechsel
Vorzugsweise

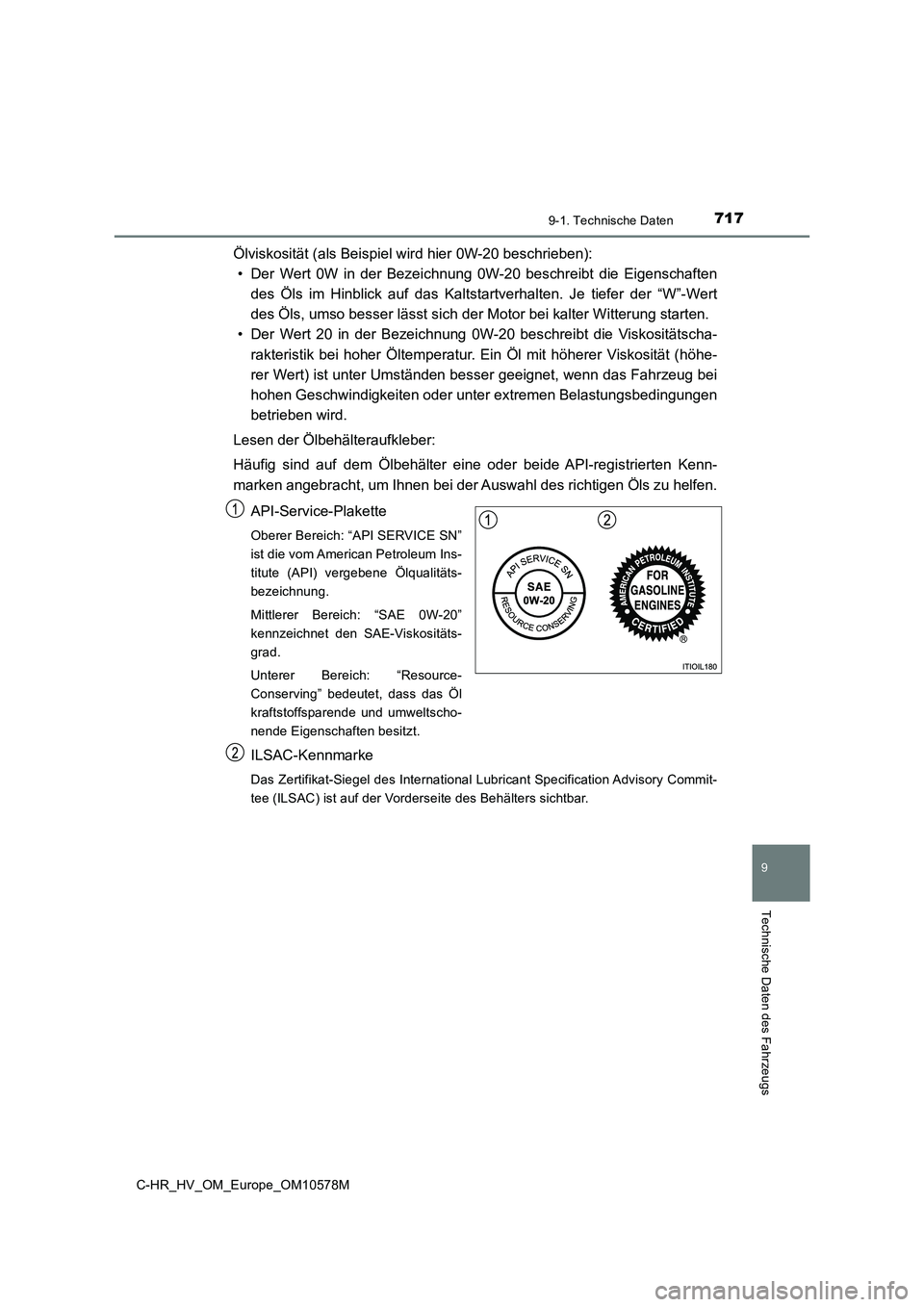

7179-1. Technische Daten
C-HR_HV_OM_Europe_OM10578M
9
Technische Daten des Fahrzeugs
Ölviskosität (als Beispiel wird hier 0W-20 beschrieben):
• Der Wert 0W in der Bezeichnung 0W-20 beschreibt die Eigenschaften
des Öls im Hinblick auf das Kaltstartverhalten. Je tiefer der “W”-Wert
des Öls, umso besser lässt sich der Motor bei kalter Witterung starten.
• Der Wert 20 in der Bezeichnung 0W-20 beschreibt die Viskositätscha-
rakteristik bei hoher Öltemperatur. Ein Öl mit höherer Viskosität (höhe-
rer Wert) ist unter Umständen besser geeignet, wenn das Fahrzeug bei
hohen Geschwindigkeiten oder unter extremen Belastungsbedingungen
betrieben wird.
Lesen der Ölbehälteraufkleber:
Häufig sind auf dem Ölbehälter eine oder beide API-registrierten Kenn-
marken angebracht, um Ihnen bei der Auswahl des richtigen Öls zu helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SN”
ist die vom American Petroleum Ins-
titute (API) vergebene Ölqualitäts-
bezeichnung.
Mittlerer Bereich: “SAE 0W-20”
kennzeichnet den SAE-Viskositäts-
grad.
Unterer Bereich: “Resource-
Conserving” bedeutet, dass das Öl
kraftstoffsparende und umweltscho-
nende Eigenschaften besitzt.
ILSAC-Kennmarke
Das Zertifikat-Siegel des International Lubricant Specification Advisory Commit-
tee (ILSAC) ist auf der Vorderseite des Behälters sichtbar.

7189-1. Technische Daten
C-HR_HV_OM_Europe_OM10578M

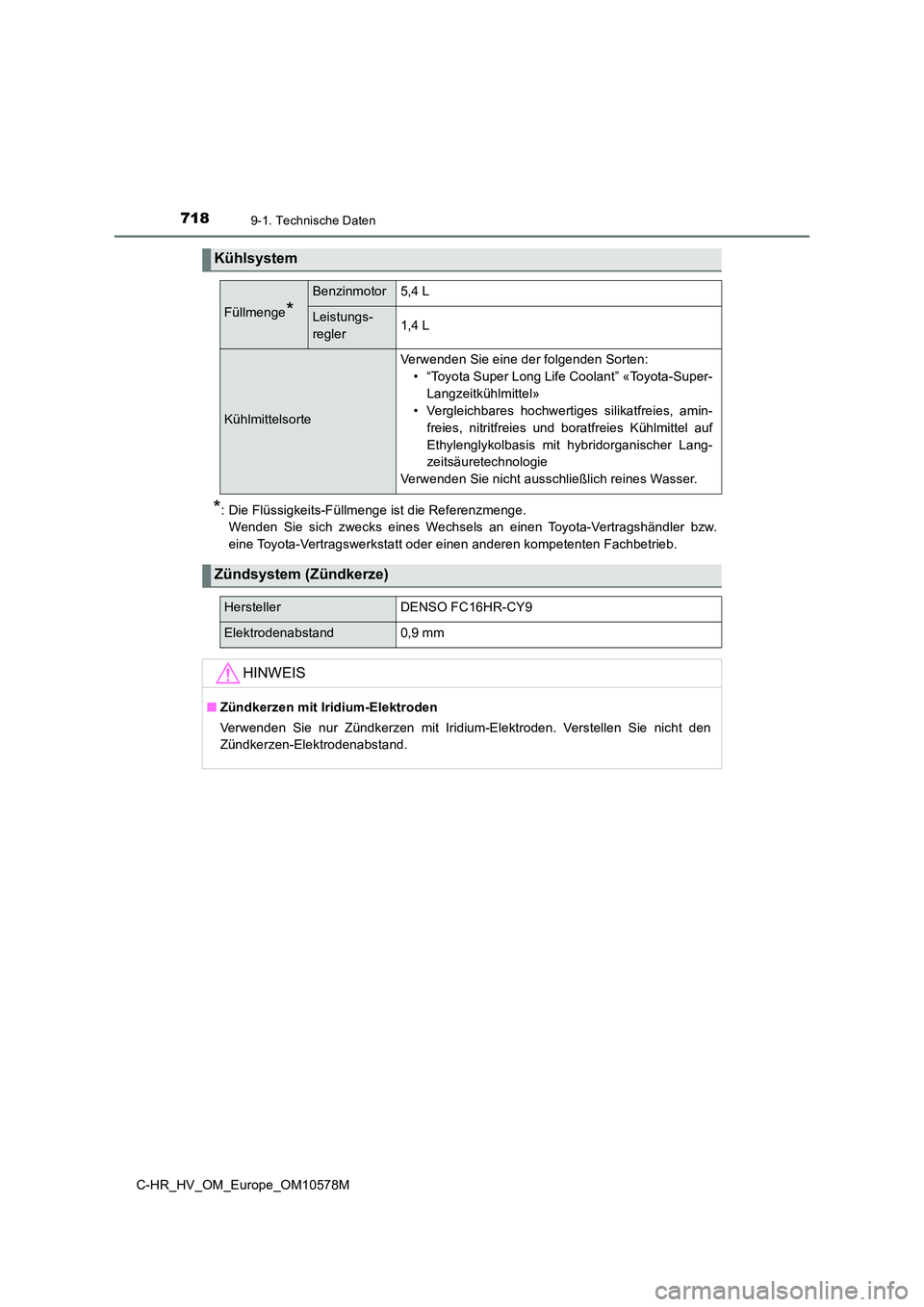

*: Die Flüssigkeits-Füllmenge ist die Referenzmenge.
Wenden Sie sich zwecks eines Wechsels an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
Kühlsystem
Füllmenge*
Benzinmotor5,4 L
Leistungs-
regler1,4 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten:
• “Toyota Super Long Life Coolant” «Toyota-Super-
Langzeitkühlmittel»
• Vergleichbares hochwertiges silikatfreies, amin-
freies, nitritfreies und boratfreies Kühlmittel auf
Ethylenglykolbasis mit hybridorganischer Lang-
zeitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Wasser.
Zündsystem (Zündkerze)
HerstellerDENSO FC16HR-CY9
Elektrodenabstand0,9 mm
HINWEIS
■ Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elektroden. Verstellen Sie nicht den
Zündkerzen-Elektrodenabstand.

7199-1. Technische Daten
C-HR_HV_OM_Europe_OM10578M
9
Technische Daten des Fahrzeugs
*: Die Flüssigkeits-Füllmenge ist die Referenzmenge.
Wenden Sie sich zwecks eines Wechsels an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.

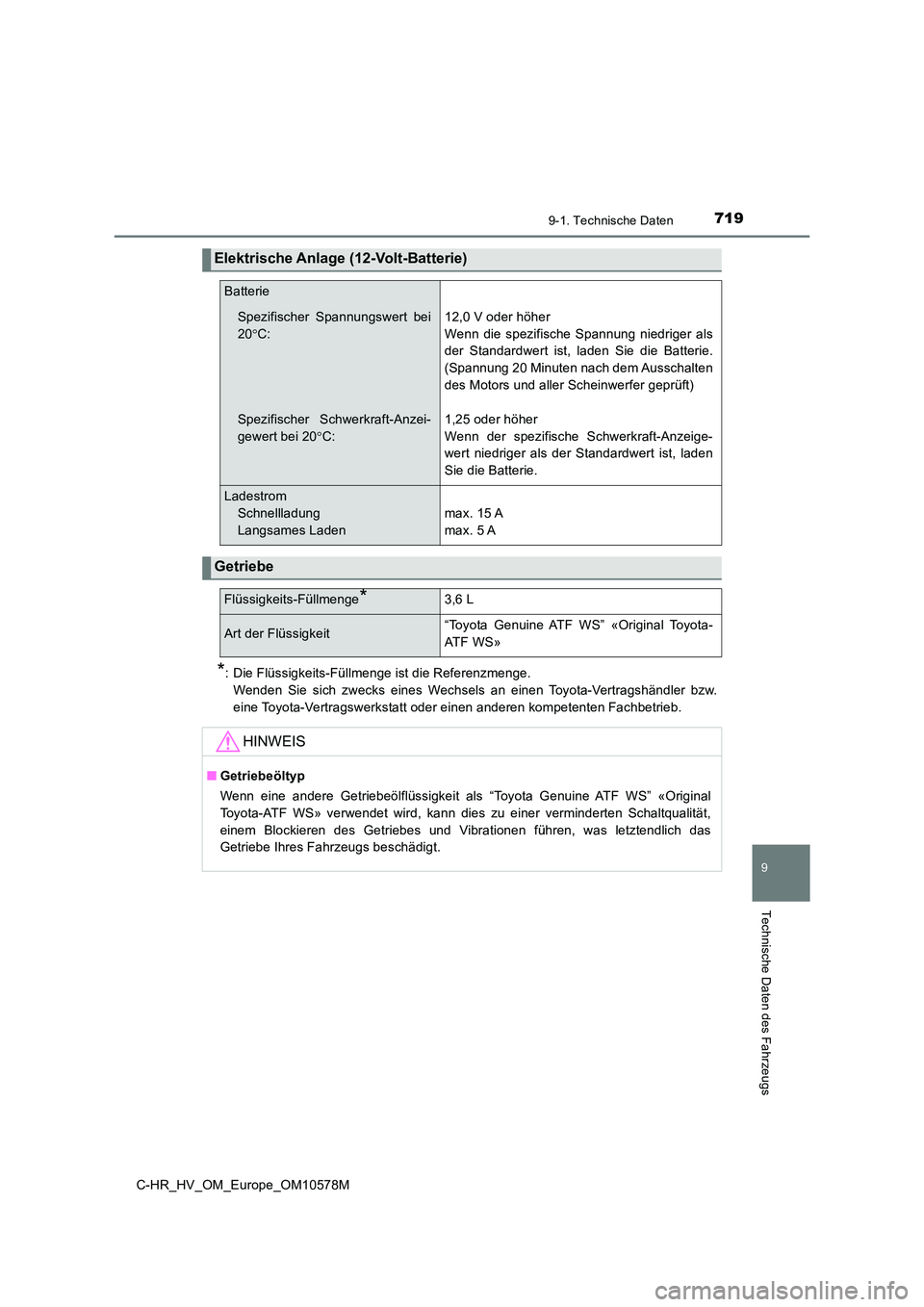

Elektrische Anlage (12-Volt-Batterie)
Batterie
Spezifischer Spannungswert bei
20 C:
Spezifischer Schwerkraft-Anzei-
gewert bei 20 C:
12,0 V oder höher
Wenn die spezifische Spannung niedriger als
der Standardwert ist, laden Sie die Batterie.
(Spannung 20 Minuten nach dem Ausschalten
des Motors und aller Scheinwerfer geprüft)
1,25 oder höher
Wenn der spezifische Schwerkraft-Anzeige-
wert niedriger als der Standardwert ist, laden
Sie die Batterie.
Ladestrom
Schnellladung
Langsames Laden
max. 15 A
max. 5 A
Getriebe
Flüssigkeits-Füllmenge*3,6 L
Art der Flüssigkeit“Toyota Genuine ATF WS” «Original Toyota-
AT F W S »
HINWEIS
■ Getriebeöltyp
Wenn eine andere Getriebeölflüssigkeit als “Toyota Genuine ATF WS” «Original
Toyota-ATF WS» verwendet wird, kann dies zu einer verminderten Schaltqualität,
einem Blockieren des Getriebes und Vibrationen führen, was letztendlich das
Getriebe Ihres Fahrzeugs beschädigt.

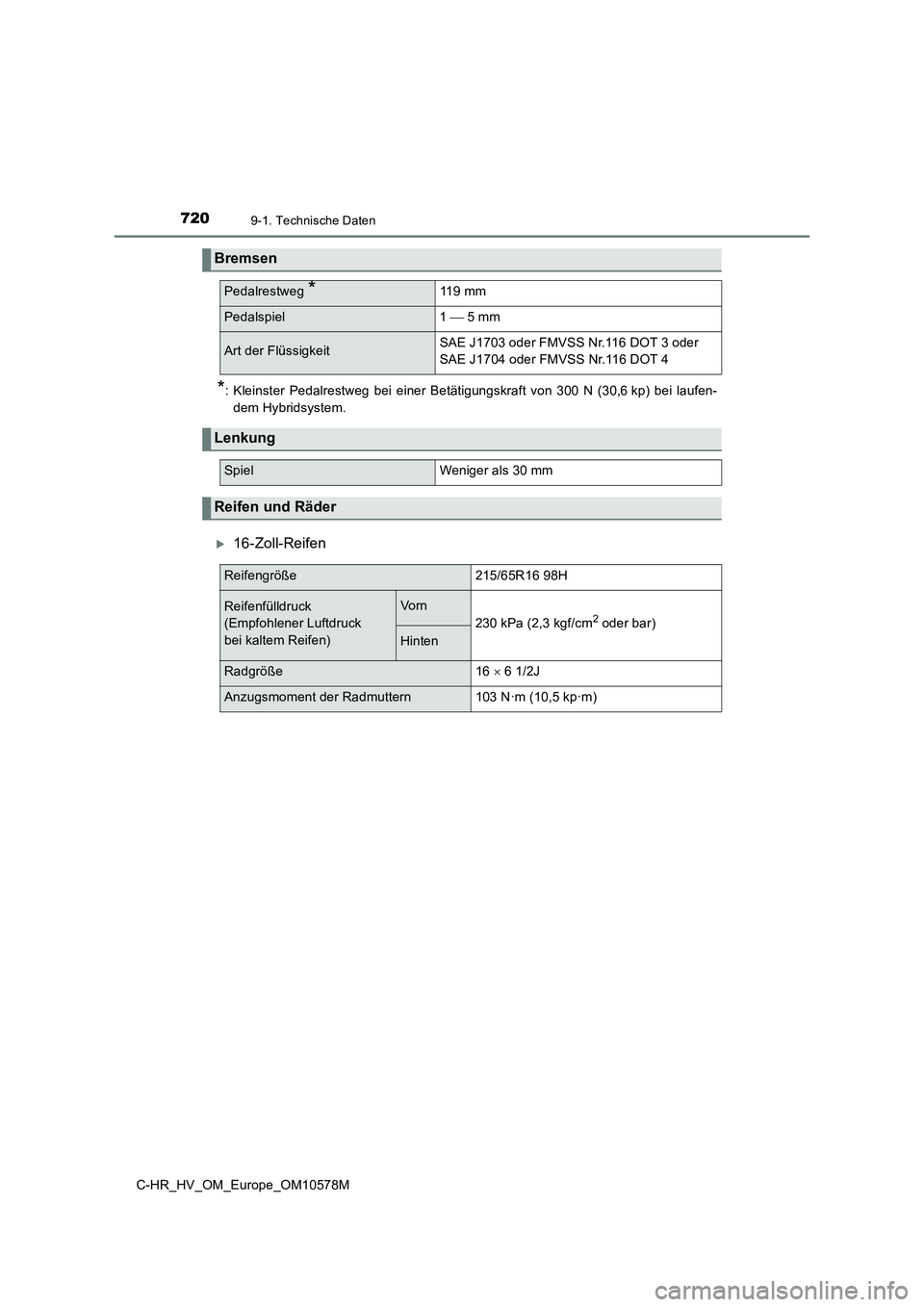

7209-1. Technische Daten
C-HR_HV_OM_Europe_OM10578M
*: Kleinster Pedalrestweg bei einer Betätigungskraft von 300 N (30,6 kp) bei laufen-
dem Hybridsystem.
16-Zoll-Reifen
Bremsen
Pedalrestweg *11 9 m m
Pedalspiel 1  5 mm
Art der Flüssigkeit SAE J1703 oder FMVSS Nr.116 DOT 3 oder
SAE J1704 oder FMVSS Nr.116 DOT 4
Lenkung
SpielWeniger als 30 mm
Reifen und Räder
Reifengröße215/65R16 98H
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Vo rn
230 kPa (2,3 kgf/cm2 oder bar)
Hinten
Radgröße16  6 1/2J
Anzugsmoment der Radmuttern103 N·m (10,5 kp·m)
