1012. Instrumentgrupp
2
Instrumentgrupp
C-HR_HV_OM_Europe_OM10576SE
Varningslamporna informerar föraren om funktionsstörningar i något
av bilens system.
Varningslampor
VarningslamporSidor
*1Bromssystem, varningslampa (röd) sid. 567
*1Motorelektronik, indikeringslampasid. 568
*1Krockkuddesystem, varningslampa sid. 568
*1ABS, varningslampasid. 568
*1Elektrisk servostyrning, varningslampa (röd) sid. 568
*1Elektrisk servostyrning, varningslampa (gul) sid. 568
*1, 2Slirindikeringslampa:sid. 569
*1Bromssystem, varningslampa (gul) sid. 569
*1, 3PCS, varningslampa (i förekommande fall) sid. 569
*3Parkeringsbroms, indikeringslampa sid. 570
Låg nivå i bränsletank, varningslampa sid. 570
OM10576SE.book Page 101 Tuesday, April 3, 2018 11:12 AM

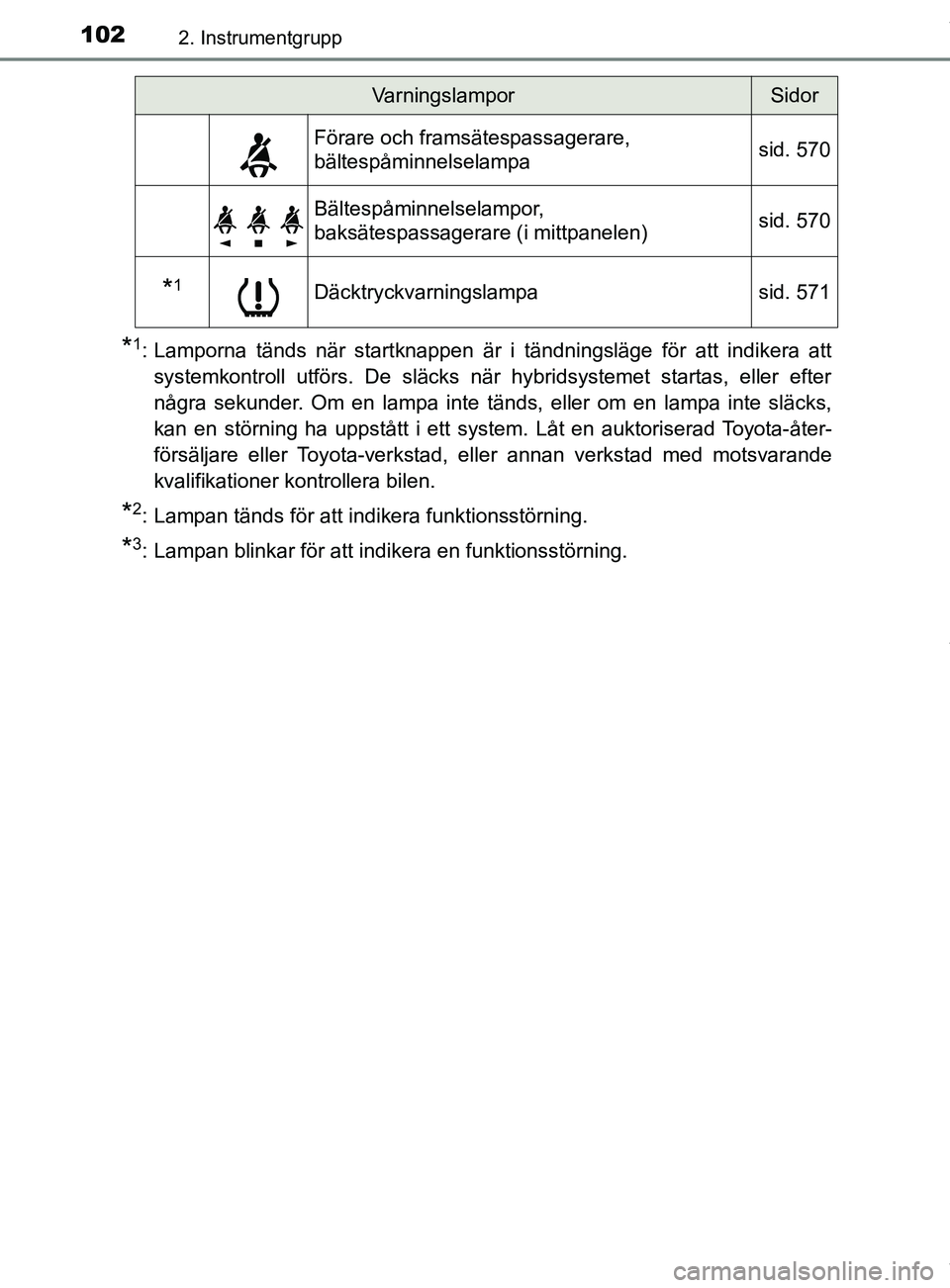

1022. Instrumentgrupp
C-HR_HV_OM_Europe_OM10576SE
*1: Lamporna tänds när startknappen är i tändningsläge för att indikera attsystemkontroll utförs. De släcks när hybridsystemet startas, eller efter
några sekunder. Om en lampa inte tänds, eller om en lampa inte släcks,
kan en störning ha uppstått i ett system. Låt en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
*2: Lampan tänds för att indikera funktionsstörning.
*3: Lampan blinkar för att indikera en funktionsstörning.
Förare och framsätespassagerare,
bältespåminnelselampa sid. 570
Bältespåminnelselampor,
baksätespassagerare (i mittpanelen)sid. 570
*1Däcktryckvarningslampa
sid. 571
VarningslamporSidor
OM10576SE.book Page 102 Tuesday, April 3, 2018 11:12 AM

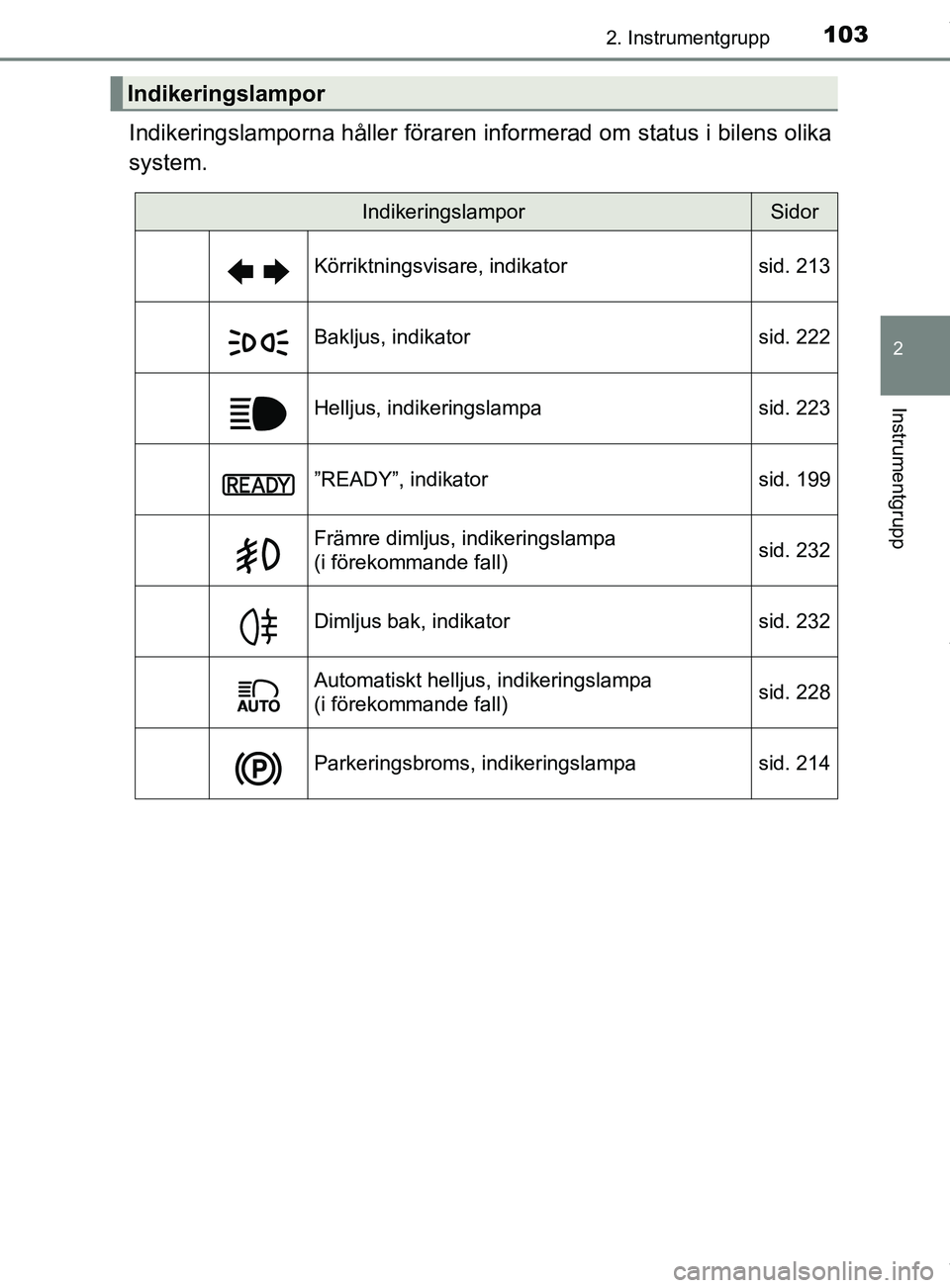

1032. Instrumentgrupp
2
Instrumentgrupp
C-HR_HV_OM_Europe_OM10576SE
Indikeringslamporna håller föraren informerad om status i bilens olika
system.
Indikeringslampor
IndikeringslamporSidor
Körriktningsvisare, indikator sid. 213
Bakljus, indikator sid. 222
Helljus, indikeringslampasid. 223
”READY”, indikatorsid. 199
Främre dimljus, indikeringslampa
(i förekommande fall) sid. 232
Dimljus bak, indikator
sid. 232
Automatiskt helljus, indikeringslampa
(i förekommande fall)sid. 228
Parkeringsbroms, indikeringslampa
sid. 214
OM10576SE.book Page 103 Tuesday, April 3, 2018 11:12 AM

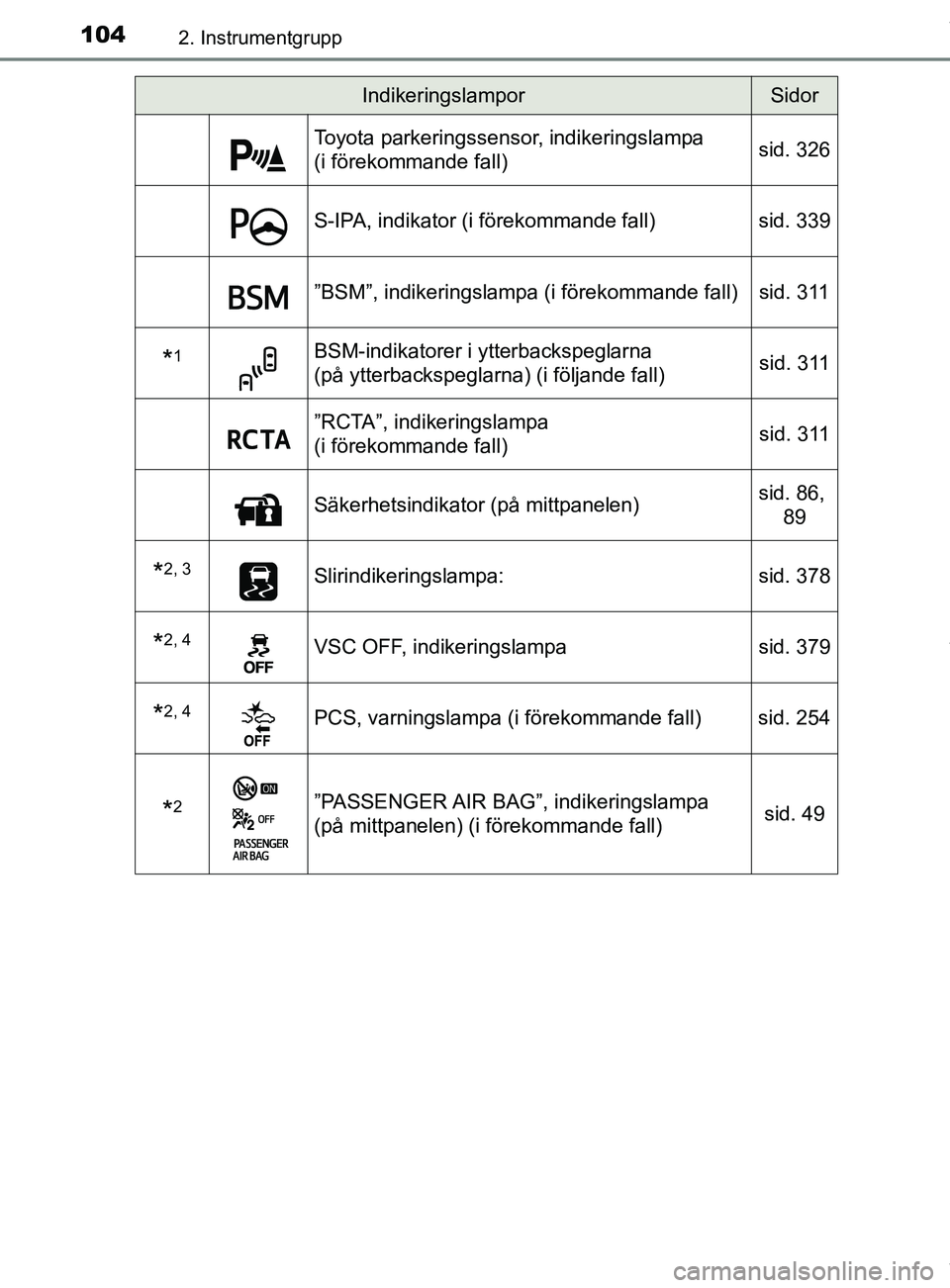

1042. Instrumentgrupp
C-HR_HV_OM_Europe_OM10576SE
Toyota parkeringssensor, indikeringslampa
(i förekommande fall)sid. 326
S-IPA, indikator (i förekommande fall)
sid. 339
”BSM”, indikeringslampa (i förekommande fall) sid. 311
*1BSM-indikatorer i ytterbackspeglarna
(på ytterbackspeglarna) (i följande fall) sid. 311
”RCTA”, indikeringslampa
(i förekommande fall)
sid. 311
Säkerhetsindikator (på mittpanelen)sid. 86,
89
*2, 3Slirindikeringslampa: sid. 378
*2, 4VSC OFF, indikeringslampa sid. 379
*2, 4PCS, varningslampa (i förekommande fall) sid. 254
*2”PASSENGER AIR BAG”, indikeringslampa
(på mittpanelen) (i förekommande fall) sid. 49
IndikeringslamporSidor
OM10576SE.book Page 104 Tuesday, April 3, 2018 11:12 AM

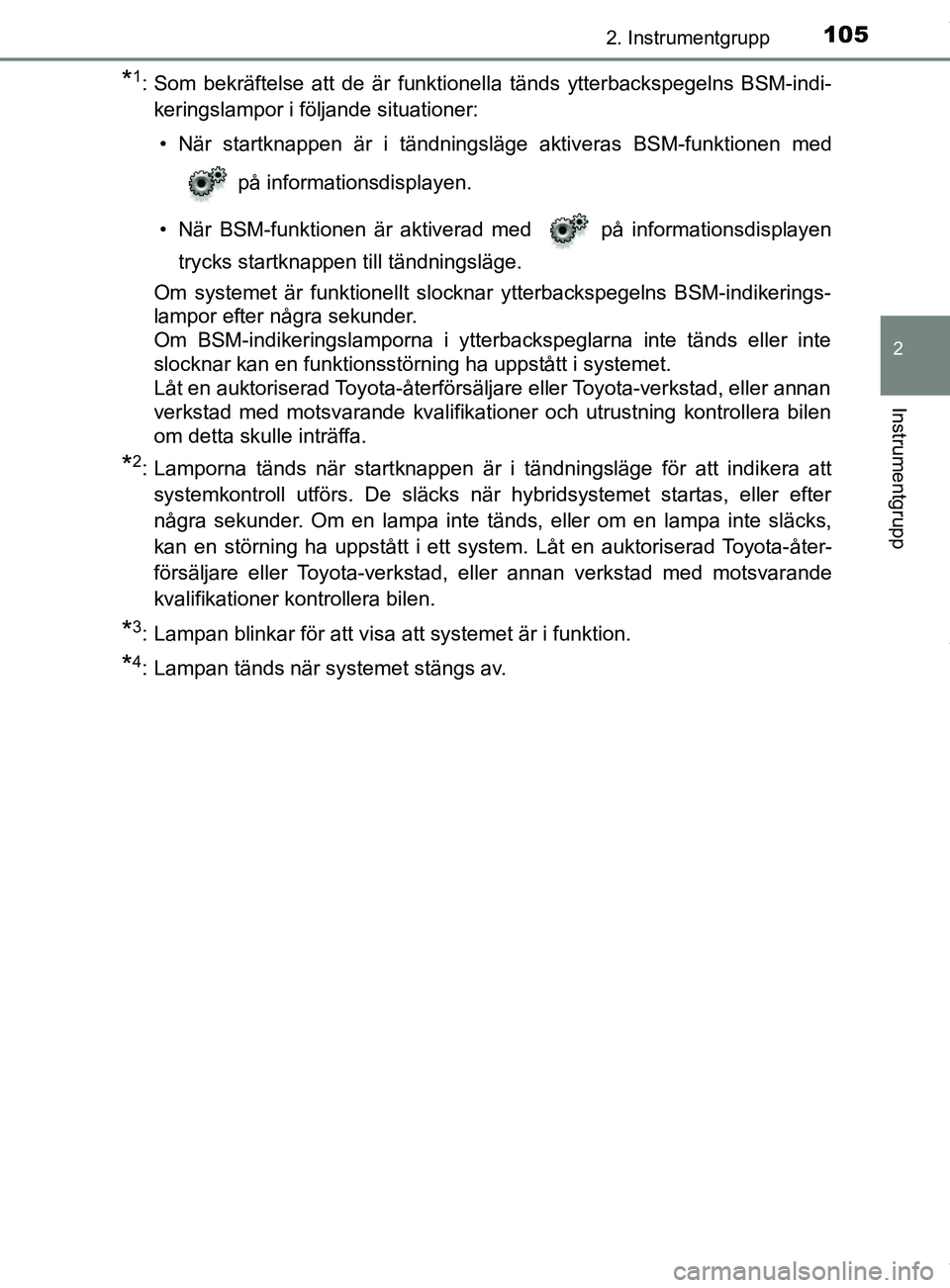

1052. Instrumentgrupp
2
Instrumentgrupp
C-HR_HV_OM_Europe_OM10576SE
*1: Som bekräftelse att de är funktionella tänds ytterbackspegelns BSM-indi-
keringslampor i följande situationer:
• När startknappen är i tändningsläge aktiveras BSM-funktionen med
på informationsdisplayen.
• När BSM-funktionen är aktiverad med på informationsdisplayen trycks startknappen till tändningsläge.
Om systemet är funktionellt slocknar ytterbackspegelns BSM-indikerings-
lampor efter några sekunder.
Om BSM-indikeringslamporna i ytterbackspeglarna inte tänds eller inte
slocknar kan en funktionsstörning ha uppstått i systemet.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning kontrollera bilen
om detta skulle inträffa.
*2: Lamporna tänds när startknappen är i tändningsläge för att indikera att systemkontroll utförs. De släcks när hybridsystemet startas, eller efter
några sekunder. Om en lampa inte tänds, eller om en lampa inte släcks,
kan en störning ha uppstått i ett system. Låt en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
*3: Lampan blinkar för att visa att systemet är i funktion.
*4: Lampan tänds när systemet stängs av.
OM10576SE.book Page 105 Tuesday, April 3, 2018 11:12 AM

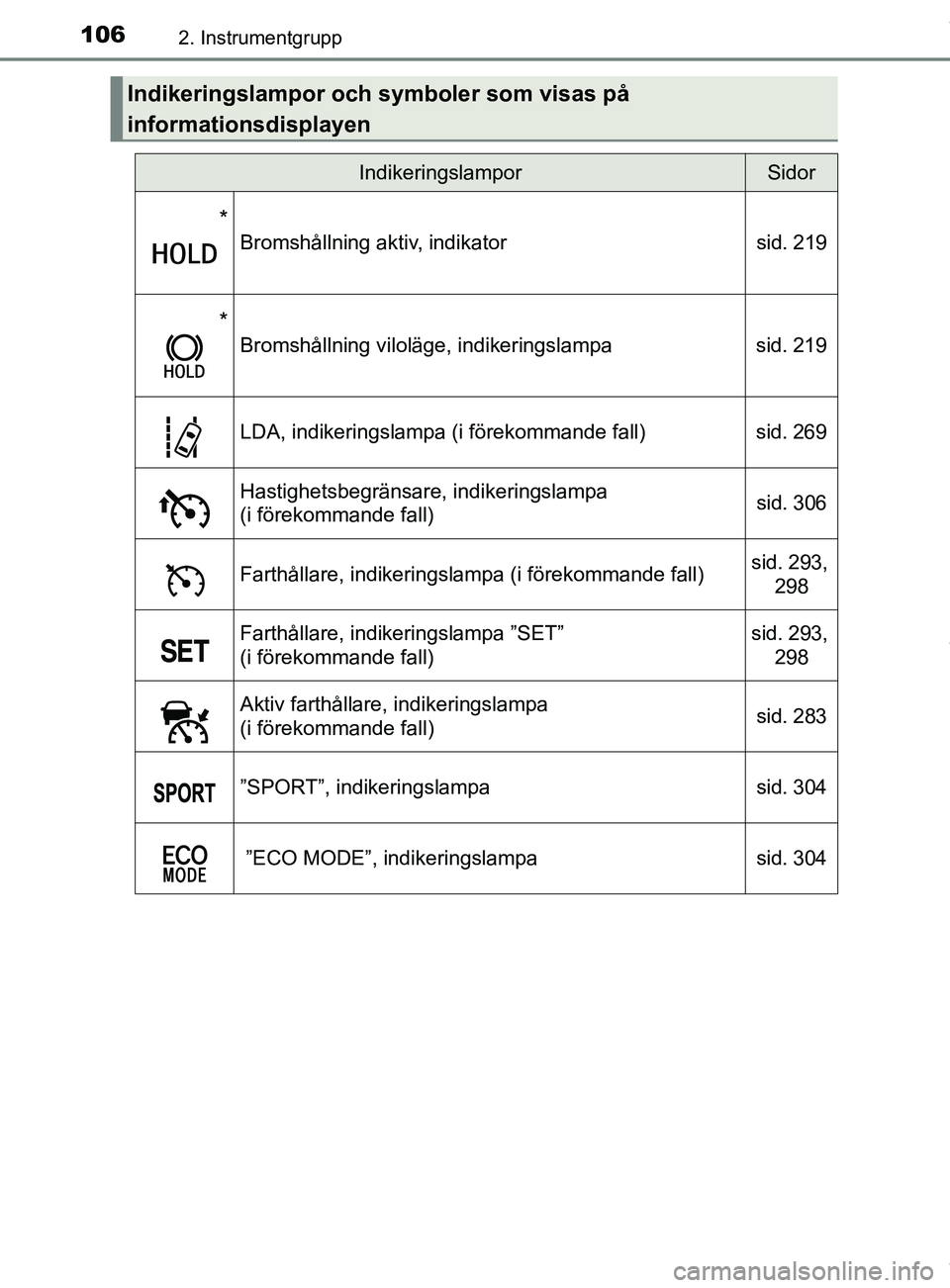

1062. Instrumentgrupp
C-HR_HV_OM_Europe_OM10576SE
Indikeringslampor och symboler som visas på
informationsdisplayen
IndikeringslamporSidor
*
Bromshållning aktiv, indikator sid. 219
*
Bromshållning viloläge, indikeringslampasid. 219
LDA, indikeringslampa (i förekommande fall) sid. 269
Hastighetsbegränsare, indikeringslampa
(i förekommande fall) sid. 306
Farthållare, indikeringslampa (i förekommande fall) sid. 293,
298
Farthållare, indikeringslampa ”SET”
(i förekommande fall) sid. 293,
298
Aktiv farthållare, indikeringslampa
(i förekommande fall) sid. 283
”SPORT”, indikeringslampa sid. 304
”ECO MODE”, indikeringslampa sid. 304
OM10576SE.book Page 106 Tuesday, April 3, 2018 11:12 AM

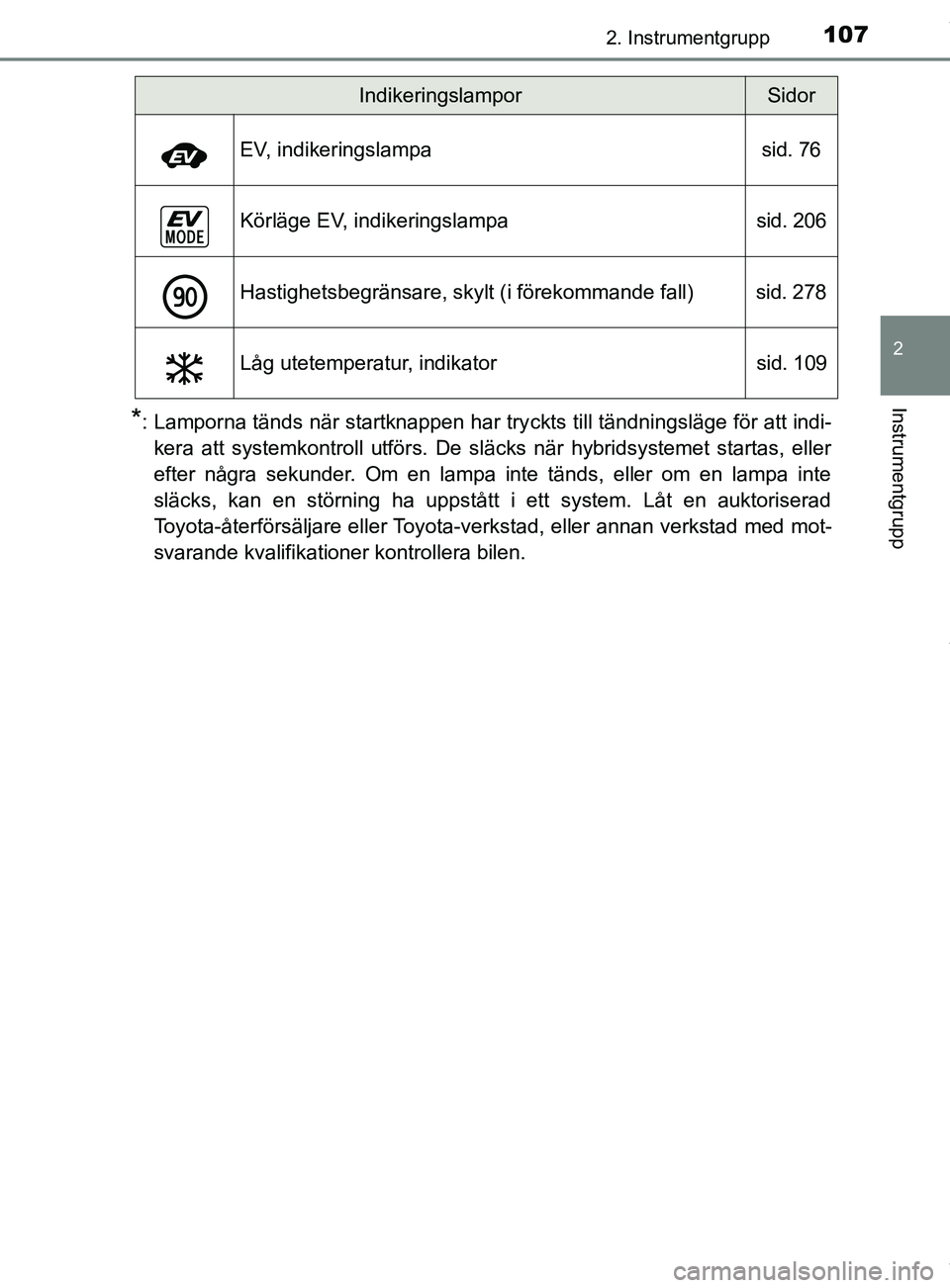

1072. Instrumentgrupp
2
Instrumentgrupp
C-HR_HV_OM_Europe_OM10576SE
*: Lamporna tänds när startknappen har tryckts till tändningsläge för att indi-
kera att systemkontroll utförs. De släcks när hybridsystemet startas, eller
efter några sekunder. Om en lampa inte tänds, eller om en lampa inte
släcks, kan en störning ha uppstått i ett system. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer kontrollera bilen. EV, indikeringslampa
sid. 76
Körläge EV, indikeringslampa sid. 206
Hastighetsbegränsare, skylt (i förekommande fall) sid. 278
Låg utetemperatur, indikator sid. 109
IndikeringslamporSidor
OM10576SE.book Page 107 Tuesday, April 3, 2018 11:12 AM

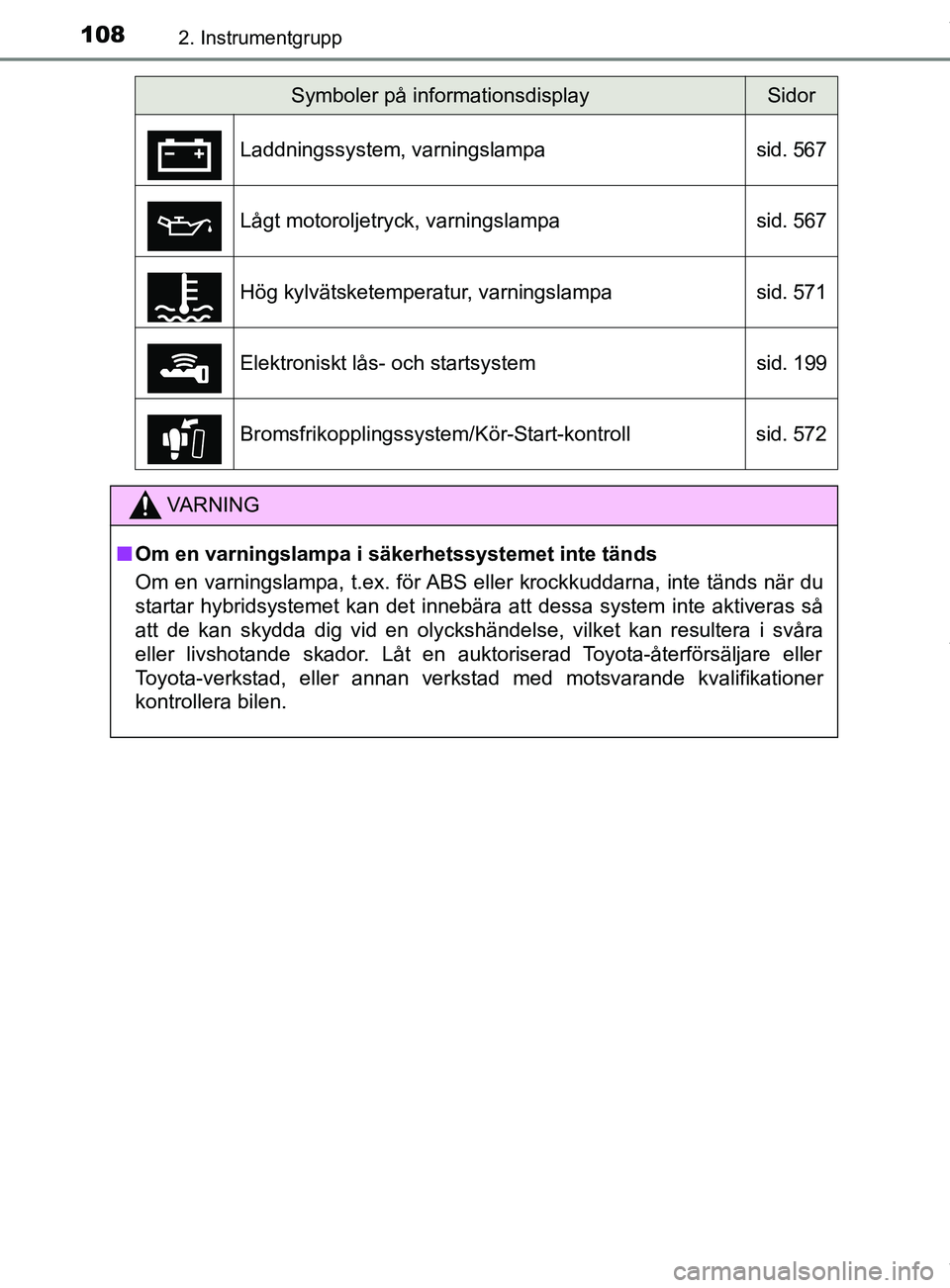

1082. Instrumentgrupp
C-HR_HV_OM_Europe_OM10576SE
Symboler på informationsdisplaySidor
Laddningssystem, varningslampa sid. 567
Lågt motoroljetryck, varningslampa sid. 567
Hög kylvätsketemperatur, varningslampa sid. 571
Elektroniskt lås- och startsystem sid. 199
Bromsfrikopplingssystem/Kör-Start-kontroll sid. 572
VARNING
n Om en varningslampa i säkerhetssystemet inte tänds
Om en varningslampa, t.ex. för ABS eller krockkuddarna, inte tänds när du
startar hybridsystemet kan det innebära att dessa system inte aktiveras så
att de kan skydda dig vid en olyckshändelse, vilket kan resultera i svåra
eller livshotande skador. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
kontrollera bilen.
OM10576SE.book Page 108 Tuesday, April 3, 2018 11:12 AM

109
2
2. Instrumentgrupp
Instrumentgrupp
C-HR_HV_OM_Europe_OM10576SE

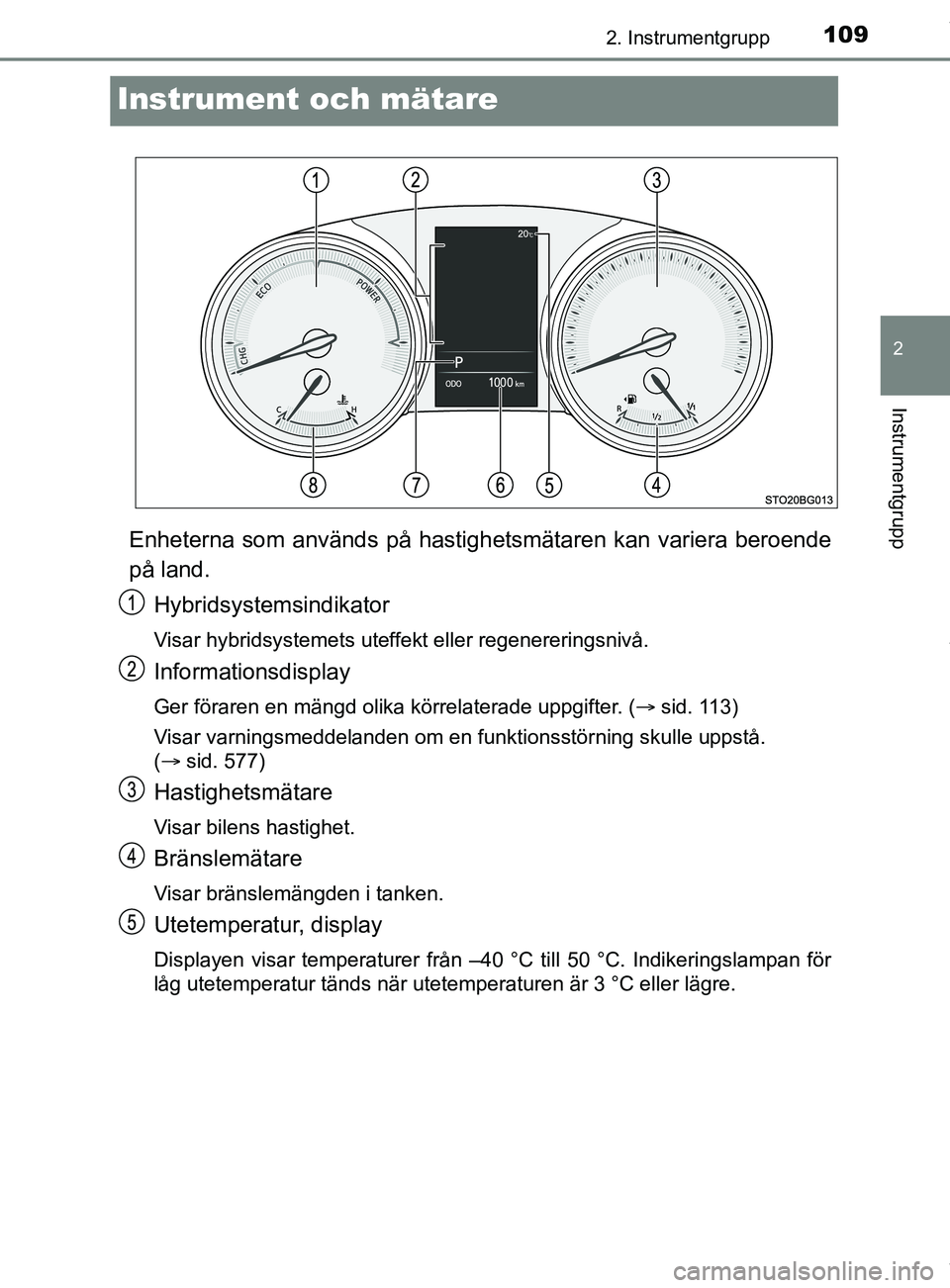

Instrument och mätare
Enheterna som används på hastighetsmätaren kan variera beroende
på land.
Hybridsystemsindikator
Visar hybridsystemets uteffekt eller regenereringsnivå.
Informationsdisplay
Ger föraren en mängd olika körrelaterade uppgifter. ( sid. 113)
Visar varningsmeddelanden om en funktionsstörning skulle uppstå.
(  sid. 577)
Hastighetsmätare
Visar bilens hastighet.
Bränslemätare
Visar bränslemängden i tanken.
Utetemperatur, display
Displayen visar temperaturer från –40 °C till 50 °C. Indikeringslampan för
låg utetemperatur tänds när utetemperaturen är 3 °C eller lägre.
OM10576SE.book Page 109 Tuesday, April 3, 2018 11:12 AM

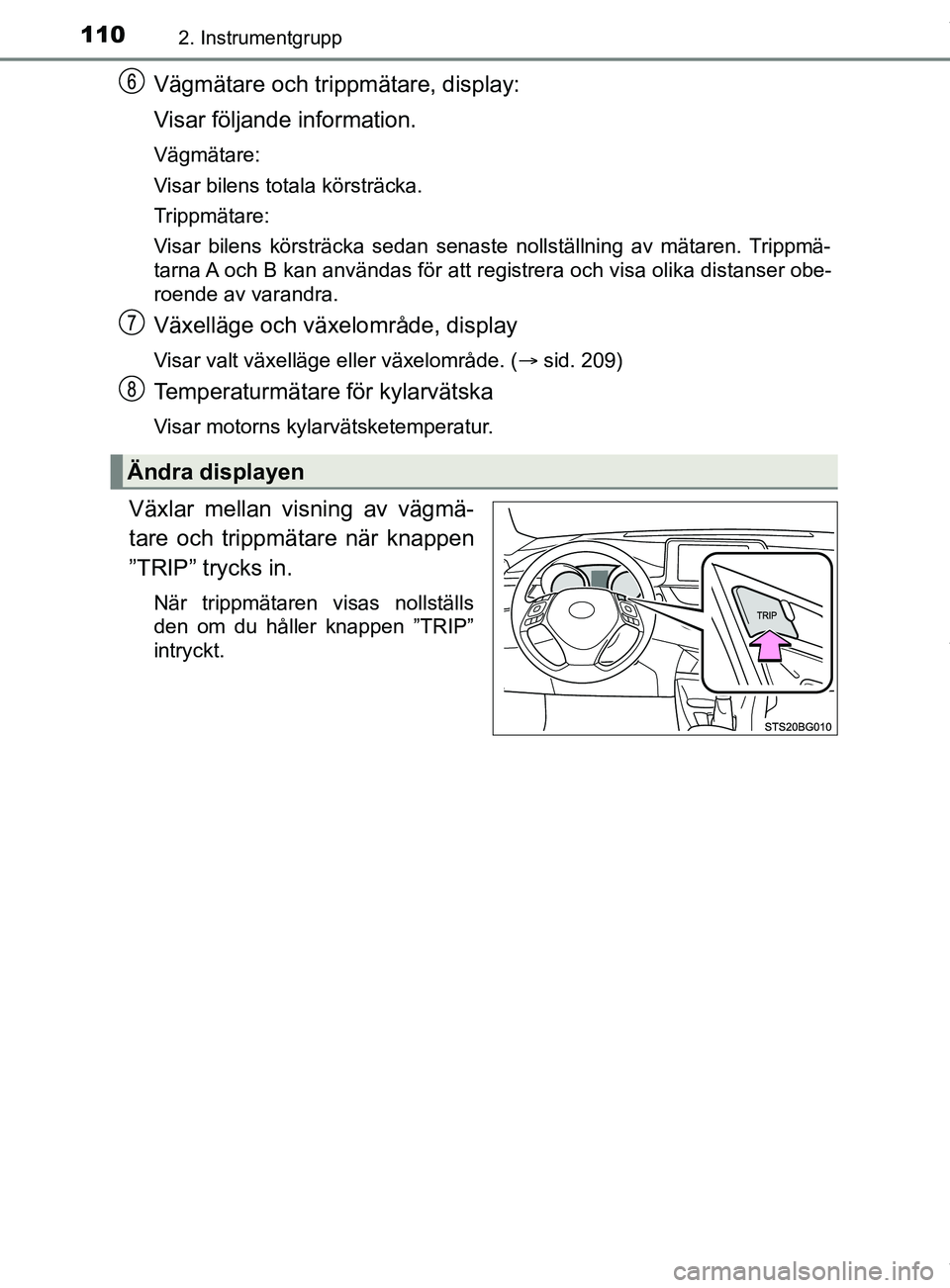

1102. Instrumentgrupp
C-HR_HV_OM_Europe_OM10576SE
Vägmätare och trippmätare, display:
Visar följande information.
Vägmätare:
Visar bilens totala körsträcka.
Trippmätare:
Visar bilens körsträcka sedan senaste nollställning av mätaren. Trippmä-
tarna A och B kan användas för att registrera och visa olika distanser obe-
roende av varandra.
Växelläge och växelområde, display
Visar valt växelläge eller växelområde. (sid. 209)
Temperaturmätare för kylarvätska
Visar motorns kylarvätsketemperatur.
Växlar mellan visning av vägmä-
tare och trippmätare när knappen
”TRIP” trycks in.
När trippmätaren visas nollställs
den om du håller knappen ”TRIP”
intryckt.
Ändra displayen
