1112. Instrumentgrupp
2
Instrumentgrupp
C-HR_HV_OM_Europe_OM10576SE

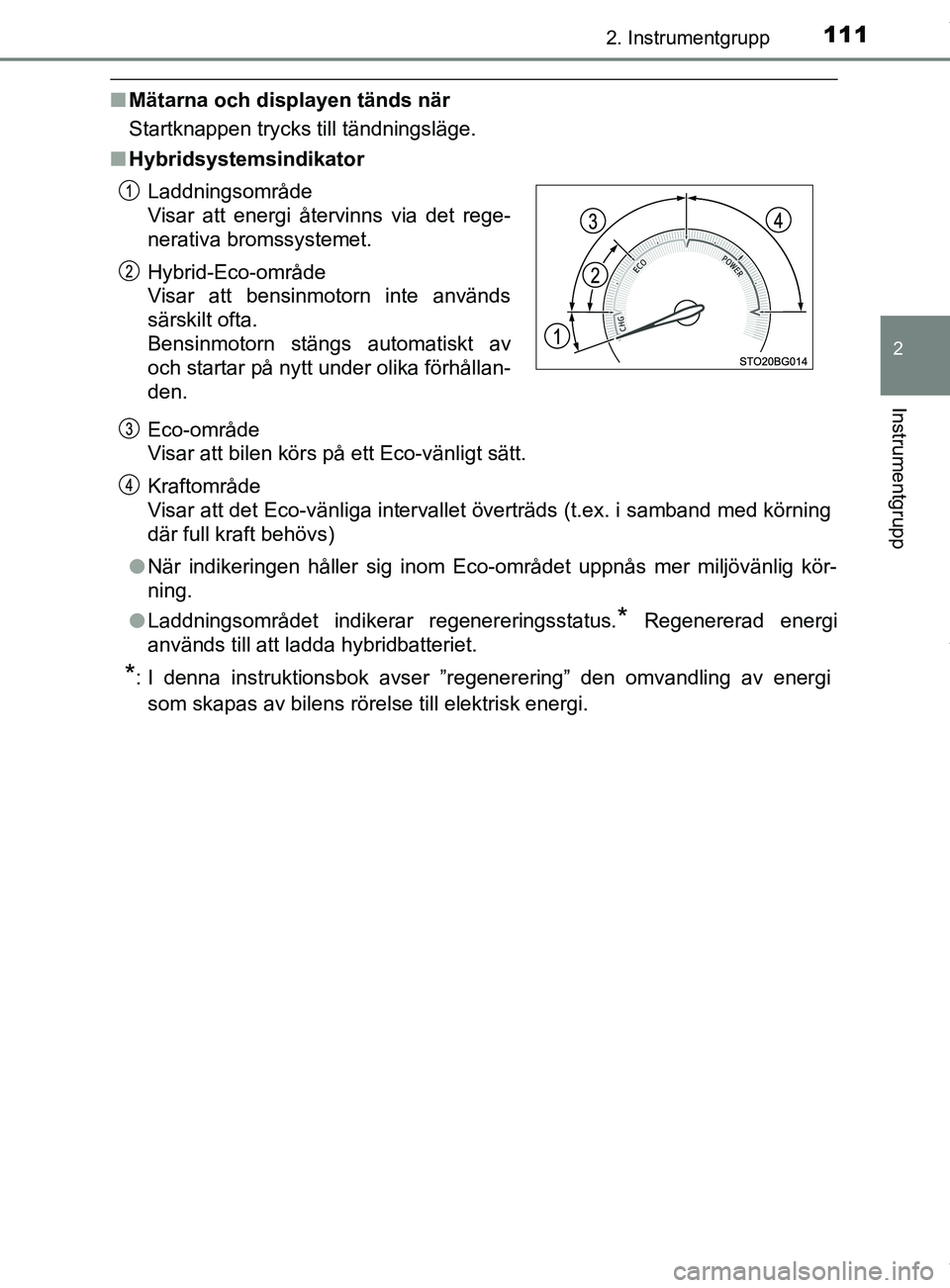

nMätarna och displayen tänds när
Startknappen trycks till tändningsläge.
n Hybridsystemsindikator
Eco-område
Visar att bilen körs på ett Eco-vänligt sätt.
Kraftområde
Visar att det Eco-vänliga intervallet överträds (t.ex. i samband med körning
där full kraft behövs)
l När indikeringen håller sig inom Eco-området uppnås mer miljövänlig kör-
ning.
l Laddningsområdet indikerar regenereringsstatus.
* Regenererad energi
används till att ladda hybridbatteriet.
*: I denna instruktionsbok avser ”regenerering” den omvandling av energi
som skapas av bilens rörelse till elektrisk energi. Laddningsområde
Visar att energi återvinns via det rege-
nerativa bromssystemet.
Hybrid-Eco-område
Visar att bensinmotorn inte används
särskilt ofta.
Bensinmotorn stängs automatiskt av
och startar på nytt under olika förhållan-
den.
OM10576SE.book Page 111 Tuesday, April 3, 2018 11:12 AM

1122. Instrumentgrupp
C-HR_HV_OM_Europe_OM10576SEn
Motorns varvtal
På hybridbilar kontrolleras motorns varvtal med precision för att bidra till att
förbättra bränsleeffektiviteten och reducera avgasutsläpp etc.
Det finns tillfällen när varvtalet som visas kan variera även när bilens status
och körförutsättningarna är desamma.
n Utetemperatur, display
lI följande situationer visas inte alltid korrekt utetemperatur eller visningen
kan ta längre tid än normalt att uppdateras.
• När bilen står stilla eller vid körning i låg hastighet (under 25 km/tim)
• Vid plötslig förändring av utetemperaturen (vid körning in i/ut ur garage
eller tunnel etc.)
l Om ”–” visas kan en funktionsstörning ha uppstått i systemet.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer kontrollera bilen.
OBSERVERA
nUndvik att motorn och dess komponenter skadas
Motorn kan överhettas om temperaturmätaren för kylvätskan gå\
r in i det
röda området (”H”). I så fall ska du omedelbart stanna på en säker plats och
kontrollera motorn när den har svalnat helt. ( sid. 627)
OM10576SE.book Page 112 Tuesday, April 3, 2018 11:12 AM

113
2
2. Instrumentgrupp
Instrumentgrupp
C-HR_HV_OM_Europe_OM10576SE

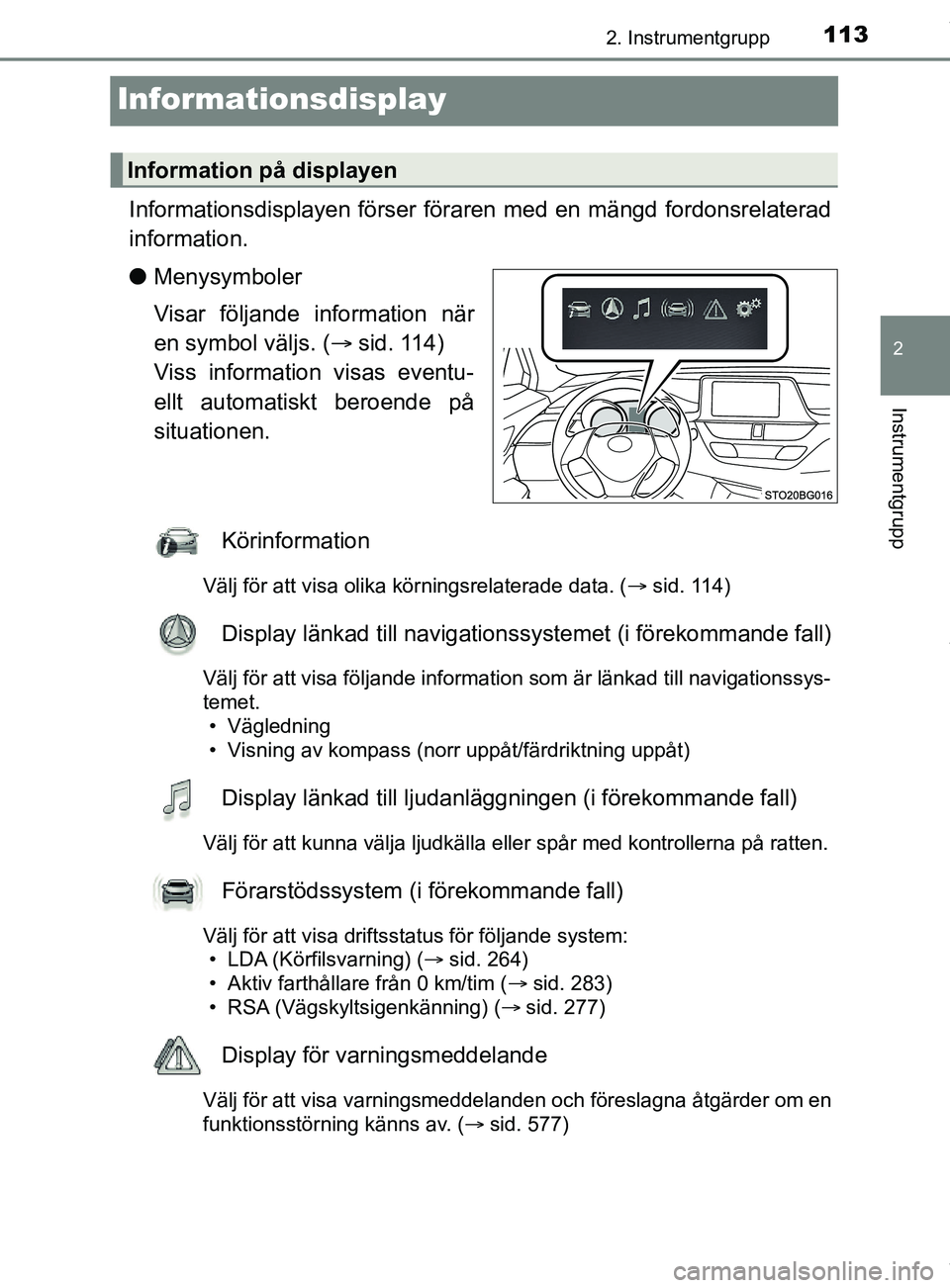

Informationsdisplay
Informationsdisplayen förser föraren med en mängd fordonsrelaterad
information.
lMenysymboler
Visar följande information när
en symbol väljs. ( sid. 114)
Viss information visas eventu-
ellt automatiskt beroende på
situationen.
Körinformation
Välj för att visa olika körningsrelaterade data. ( sid. 114)
Display länkad till navigationssystemet (i förekommande fall)
Välj för att visa följande information som är länkad till navigationssys-
temet.
• Vägledning
• Visning av kompass (norr uppåt/färdriktning uppåt)
Display länkad till ljudanläggningen (i förekommande fall)
Välj för att kunna välja ljudkälla eller spår med kontrollerna på ratten.
Förarstödssystem (i förekommande fall)
Välj för att visa driftsstatus för följande system:• LDA (Körfilsvarning) ( sid. 264)
• Aktiv farthållare från 0 km/tim ( sid. 283)
• RSA (Vägskyltsigenkänning) ( sid. 277)
Display för varningsmeddelande
Välj för att visa varningsmeddelanden och föreslagna åtgärder om en
funktionsstörning känns av. (sid. 577)
Information på displayen
OM10576SE.book Page 113 Tuesday, April 3, 2018 11:12 AM

1142. Instrumentgrupp
C-HR_HV_OM_Europe_OM10576SE
Display för inställningar
Välj för att ändra inställningarna för instrumentdisplayen samt driftsin-
ställningar för vissa av bilens funktioner. (sid. 116)
Informationsdisplayen hanteras
med de rattmonterade kontrol-
lerna.
Återgå till föregående skärm
Bekräfta/Ställ in
Välja funktion/Ändra sidor
l Aktuell bränsleförbrukning (zondisplay/numerisk display)
*1
Visar den aktuella bränsleförbrukningen.
lGenomsnittlig bränsleförbrukning (efter nollställning*2/efter start/
efter tankning)
*1
Visar den genomsnittliga bränsleförbrukningen sedan funktionen nollställ-
des, hybridsystemet startades, eller bilen tankades
Använd den visade genomsnittliga bränsleförbrukningen som referens.
l Genomsnittlig hastighet (efter nollställning*2/efter start)*1
Visar bilens genomsnittliga hastighet sedan funktionen nollställdes eller
hybridsystemet startades.
lFörbrukad tid (eft er nollställning*2/efter start)*1
Visar förfluten tid sedan funktionen nollställdes eller hybridsystemet starta-
des.
Använda kontrollerna
Körinformation
OM10576SE.book Page 114 Tuesday, April 3, 2018 11:12 AM

1152. Instrumentgrupp
2
Instrumentgrupp
C-HR_HV_OM_Europe_OM10576SE

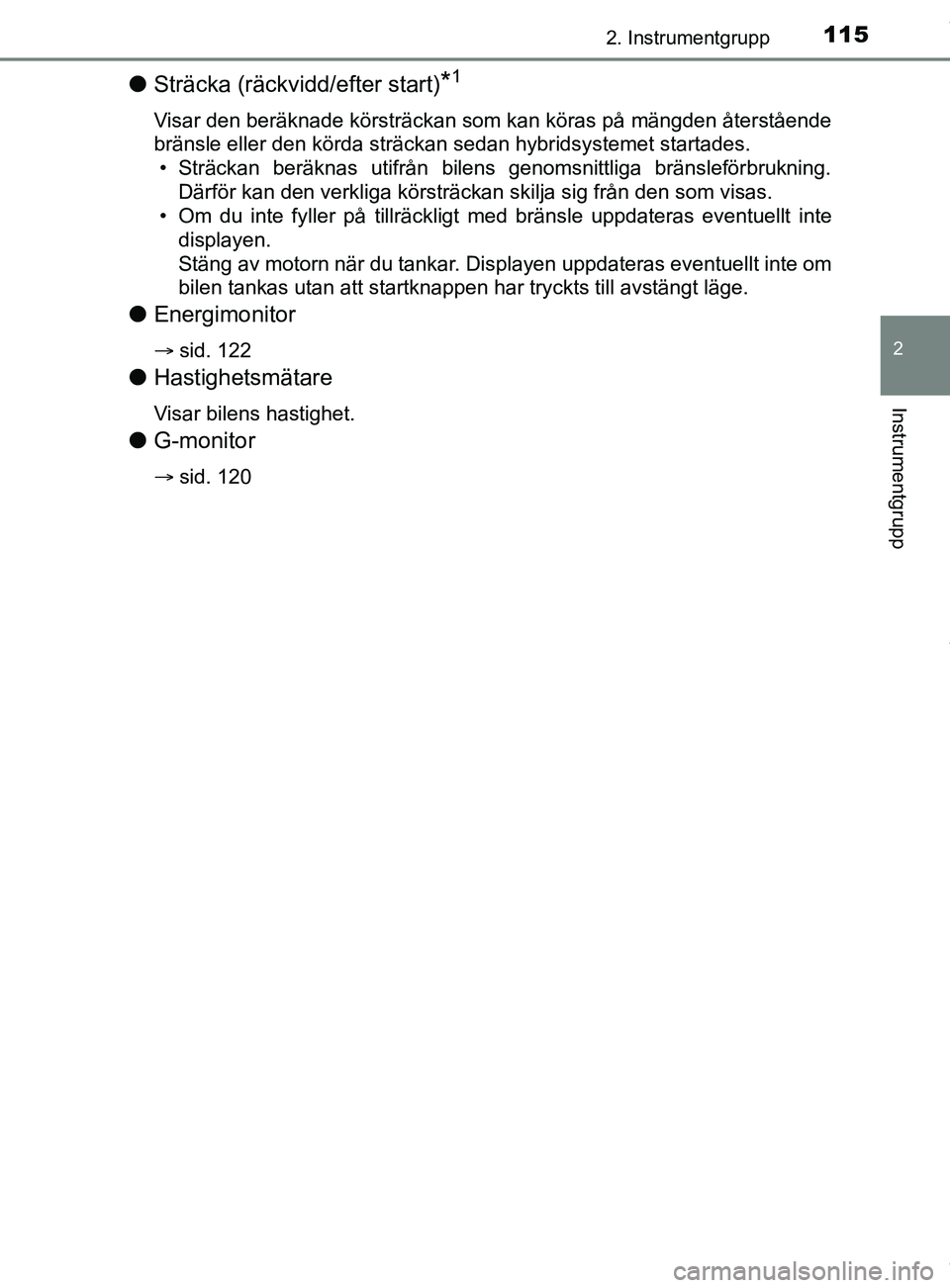

lSträcka (räckvidd/efter start)*1
Visar den beräknade körsträckan som kan köras på mängden återstående
bränsle eller den körda sträckan sedan hybridsystemet startades.
• Sträckan beräknas utifrån bilens genomsnittliga bränsleförbrukning.
Därför kan den verkliga körsträckan skilja sig från den som visas.
• Om du inte fyller på tillräckligt med bränsle uppdateras eventuellt inte displayen.
Stäng av motorn när du tankar. Displayen uppdateras eventuellt inte om
bilen tankas utan att startknappen har tryckts till avstängt läge.
l Energimonitor
 sid. 122
lHastighetsmätare
Visar bilens hastighet.
lG-monitor
 sid. 120
OM10576SE.book Page 115 Tuesday, April 3, 2018 11:12 AM

1162. Instrumentgrupp
C-HR_HV_OM_Europe_OM10576SE

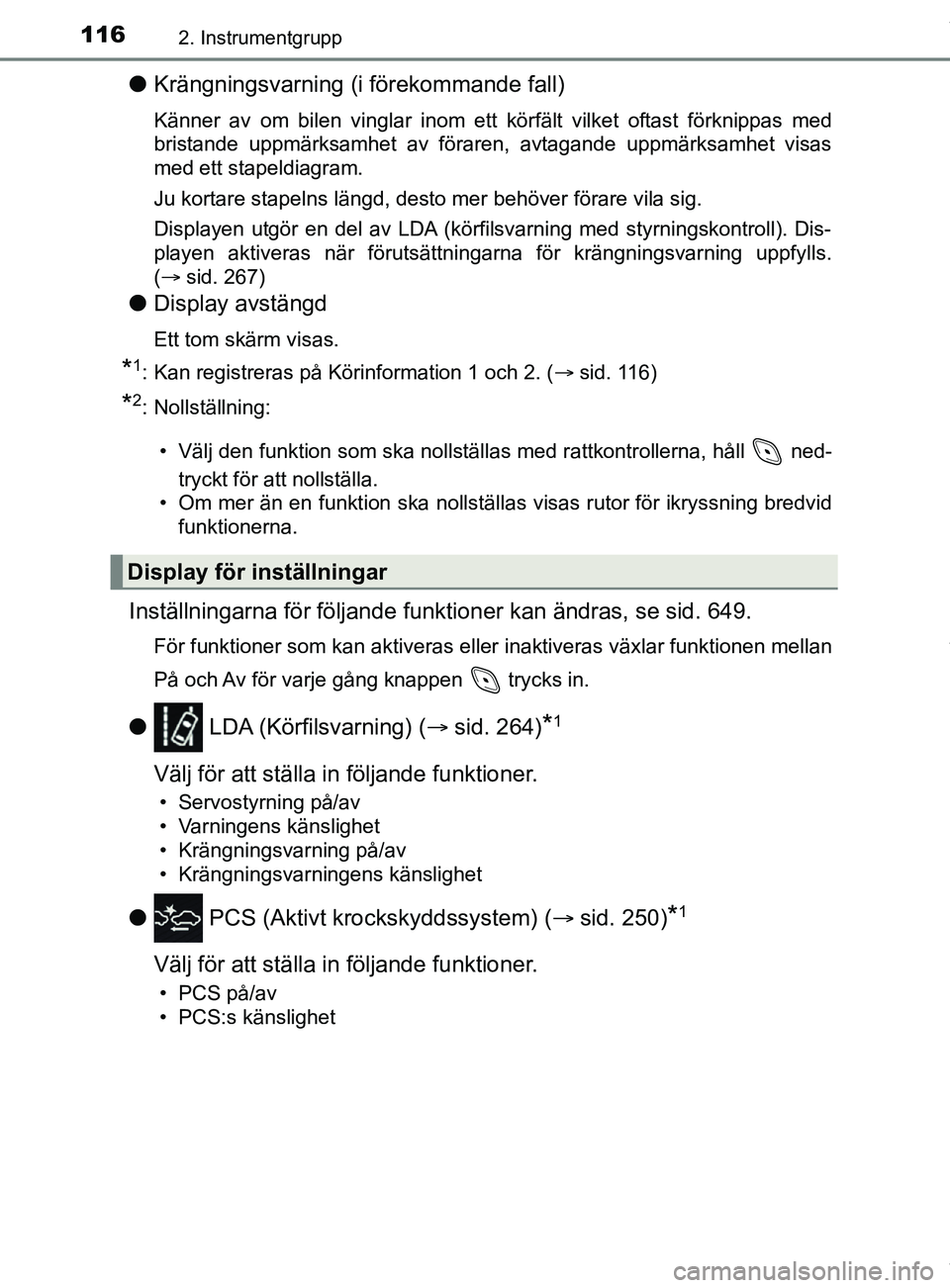

lKrängningsvarning (i förekommande fall)
Känner av om bilen vinglar inom ett körfält vilket oftast förknippas med
bristande uppmärksamhet av föraren, avtagande uppmärksamhet visas
med ett stapeldiagram.
Ju kortare stapelns längd, desto mer behöver förare vila sig.
Displayen utgör en del av LDA (körfilsvarning med styrningskontroll). Dis-
playen aktiveras när förutsättningarna för krängningsvarning uppfylls.
( sid. 267)
lDisplay avstängd
Ett tom skärm visas.
*1: Kan registreras på Körinformation 1 och 2. ( sid. 116)
*2: Nollställning:
• Välj den funktion som ska nollställas med rattkontrollerna, håll ned- tryckt för att nollställa.
• Om mer än en funktion ska nollställas visas rutor för ikryssning bredvid funktionerna.
Inställningarna för följande funktioner kan ändras, se sid. 649.
För funktioner som kan aktiveras eller inaktiveras växlar funktionen mellan
På och Av för varje gång knappen trycks in.
l LDA (Körfilsvarning) ( sid. 264)*1
Välj för att ställa in följande funktioner.
• Servostyrning på/av
• Varningens känslighet
• Krängningsvarning på/av
• Krängningsvarningens känslighet
l PCS (Aktivt krockskyddssystem) ( sid. 250)*1
Välj för att ställa in följande funktioner.
• PCS på/av
• PCS:s känslighet
Display för inställningar
OM10576SE.book Page 116 Tuesday, April 3, 2018 11:12 AM

1172. Instrumentgrupp
2
Instrumentgrupp
C-HR_HV_OM_Europe_OM10576SE

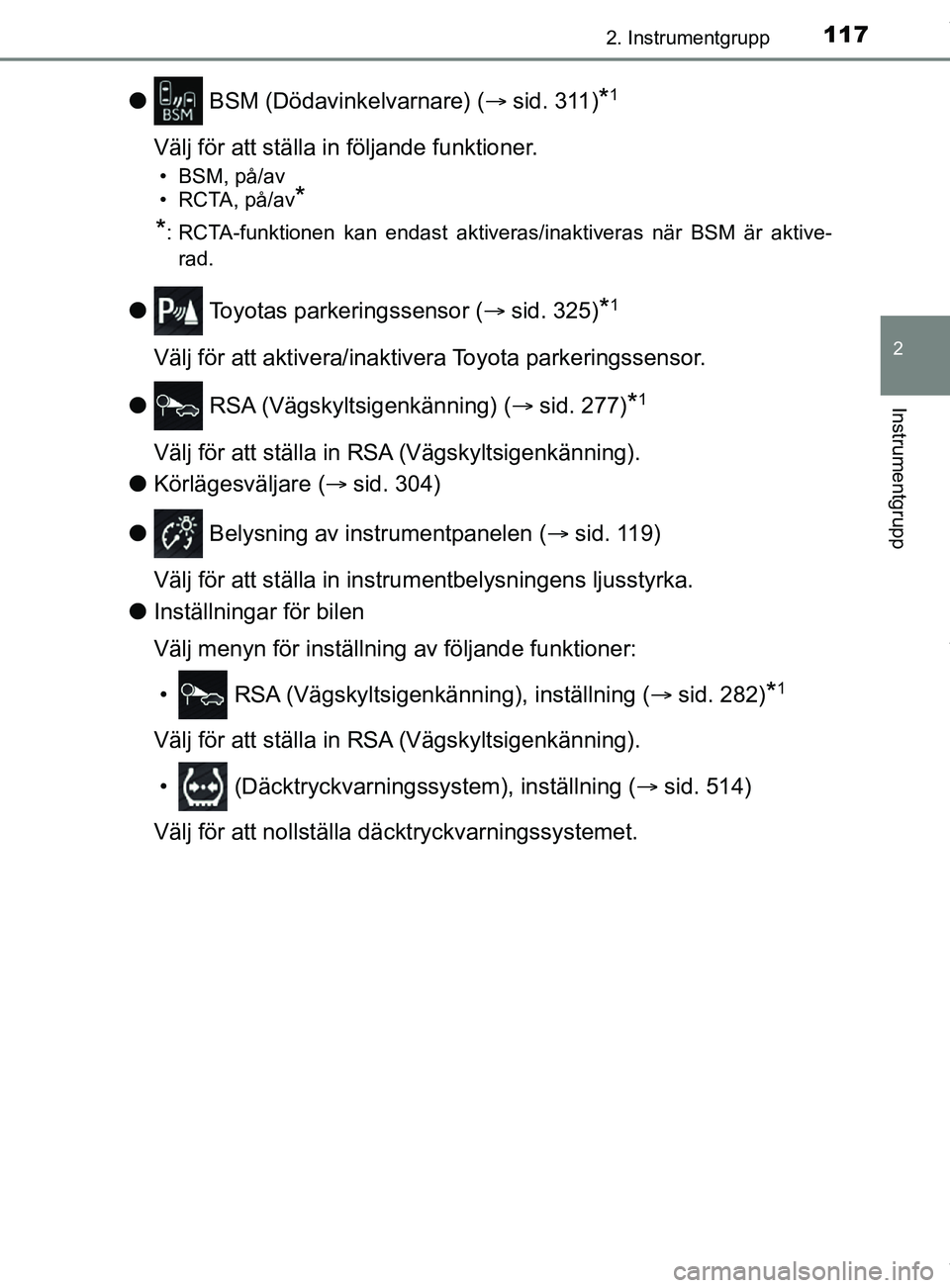

l BSM (Dödavinkelvarnare) ( sid. 311)*1
Välj för att ställa in följande funktioner.
• BSM, på/av
• RCTA, på/av
*
*
: RCTA-funktionen kan endast aktiveras/inaktiveras när BSM är aktive-
rad.
l Toyotas parkeringssensor ( sid. 325)*1
Välj för att aktivera/inaktivera Toyota parkeringssensor.
l RSA (Vägskyltsigenkänning) ( sid. 277)
*1
Välj för att ställa in RSA (Vägskyltsigenkänning).
l Körlägesväljare ( sid. 304)
l Belysning av instrumentpanelen ( sid. 119)
Välj för att ställa in instru mentbelysningens ljusstyrka.
l Inställningar för bilen
Välj menyn för inställning av följande funktioner:
• RSA (Vägskyltsigenkänning), inställning ( sid. 282)
*1
Välj för att ställa in RSA (Vägskyltsigenkänning).
• (Däcktryckvarningssy stem), inställning (sid. 514)
Välj för att nollställa däc ktryckvarningssystemet.
OM10576SE.book Page 117 Tuesday, April 3, 2018 11:12 AM

1182. Instrumentgrupp
C-HR_HV_OM_Europe_OM10576SE
lInstrument, inställningar
Välj menyn för inställning av följande funktioner:
• Språk
Välj för att ändra språket på displayen.
• Enheter
Välj för att ändra måttenheten för bränsleförbrukning.
•
(EV-indikator), inställning
Välj för att aktivera/inaktivera EV-indikatorn.
• Körinformation 1 och 2
Välj för att välja upp till 2 funktioner som ska visas på skärmen för körin-
formation, max. 2 skärmar för körinformation kan ställas in.
• Snabbmeddelande
Välj för att ställa in de snabbmeddelanden
*2, som kan visas i vissa situ-
ationer, påslagen/avstängd.
• Grundinställningar
Registrerade eller ändrade instrumentinställningar tas bort eller åter-
ställs till den ursprungliga inställningen.
*1: I förekommande fall
*2: Vägledningsdisplay för system som är länkat till navigationssystemet (iförekommande fall) och visning av inkommande samtal i handsfree-sys-
temet (i förekommande fall).
OM10576SE.book Page 118 Tuesday, April 3, 2018 11:12 AM

1192. Instrumentgrupp
2
Instrumentgrupp
C-HR_HV_OM_Europe_OM10576SE

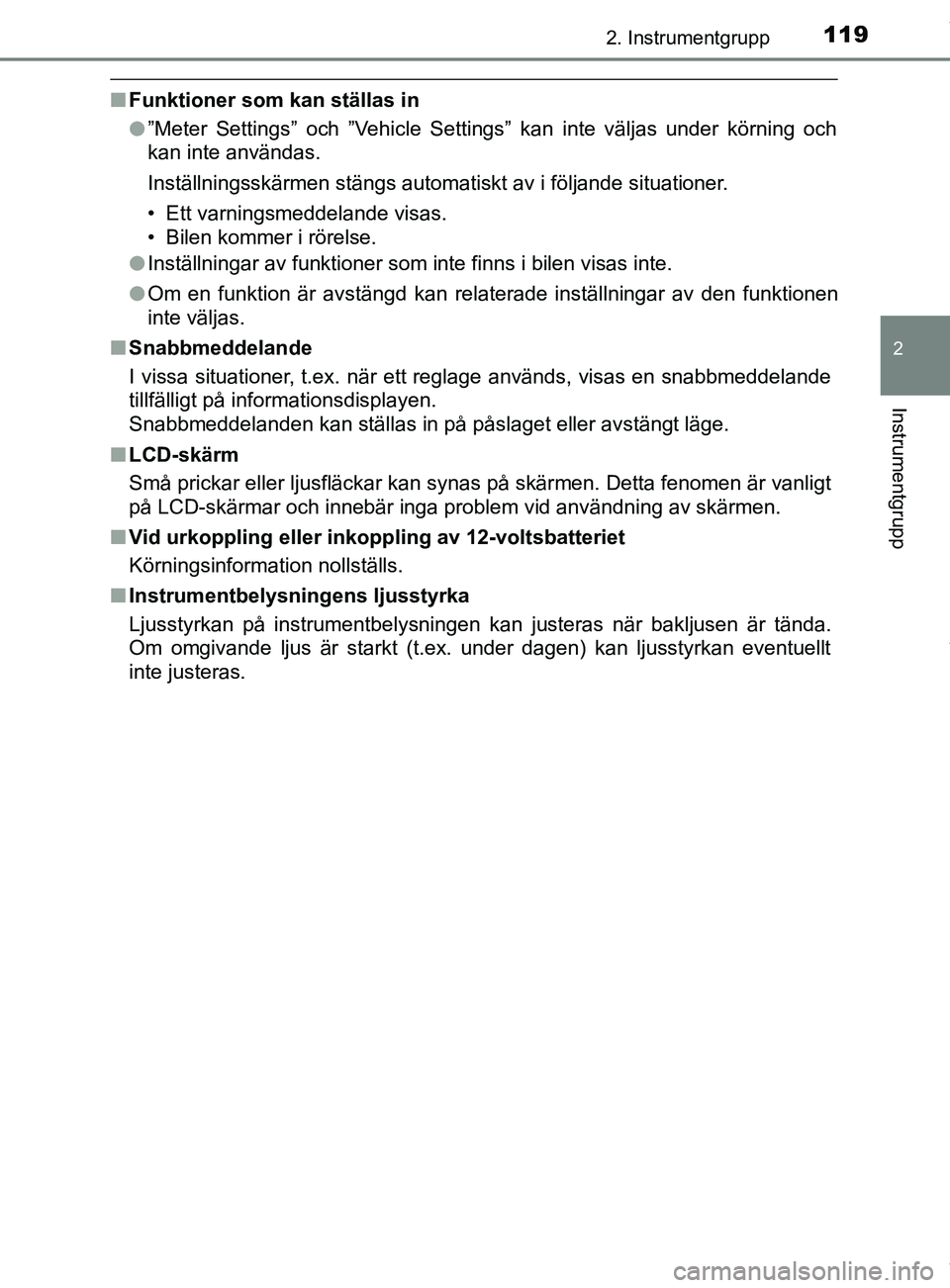

nFunktioner som kan ställas in
l”Meter Settings” och ”Vehicle Settings” kan inte väljas under körning och
kan inte användas.
Inställningsskärmen stängs automatiskt av i följande situationer.
• Ett varningsmeddelande visas.
• Bilen kommer i rörelse.
l Inställningar av funktioner som inte finns i bilen visas inte.
l Om en funktion är avstängd kan relaterade inställningar av den funktionen
inte väljas.
n Snabbmeddelande
I vissa situationer, t.ex. när ett reglage används, visas en snabbmeddelande
tillfälligt på informationsdisplayen.
Snabbmeddelanden kan ställas in på påslaget eller avstängt läge.
n LCD-skärm
Små prickar eller ljusfläckar kan synas på skärmen. Detta fenomen är vanligt
på LCD-skärmar och innebär inga problem vid användning av sk\
ärmen.
n Vid urkoppling eller inko ppling av 12-voltsbatteriet
Körningsinformation nollställs.
n Instrumentbelysningens ljusstyrka
Ljusstyrkan på instrumentbelysningen kan justeras när bakljusen är tända.
Om omgivande ljus är starkt (t.ex. under dagen) kan ljusstyrkan eventuellt
inte justeras.
OM10576SE.book Page 119 Tuesday, April 3, 2018 11:12 AM

1202. Instrumentgrupp
C-HR_HV_OM_Europe_OM10576SEn

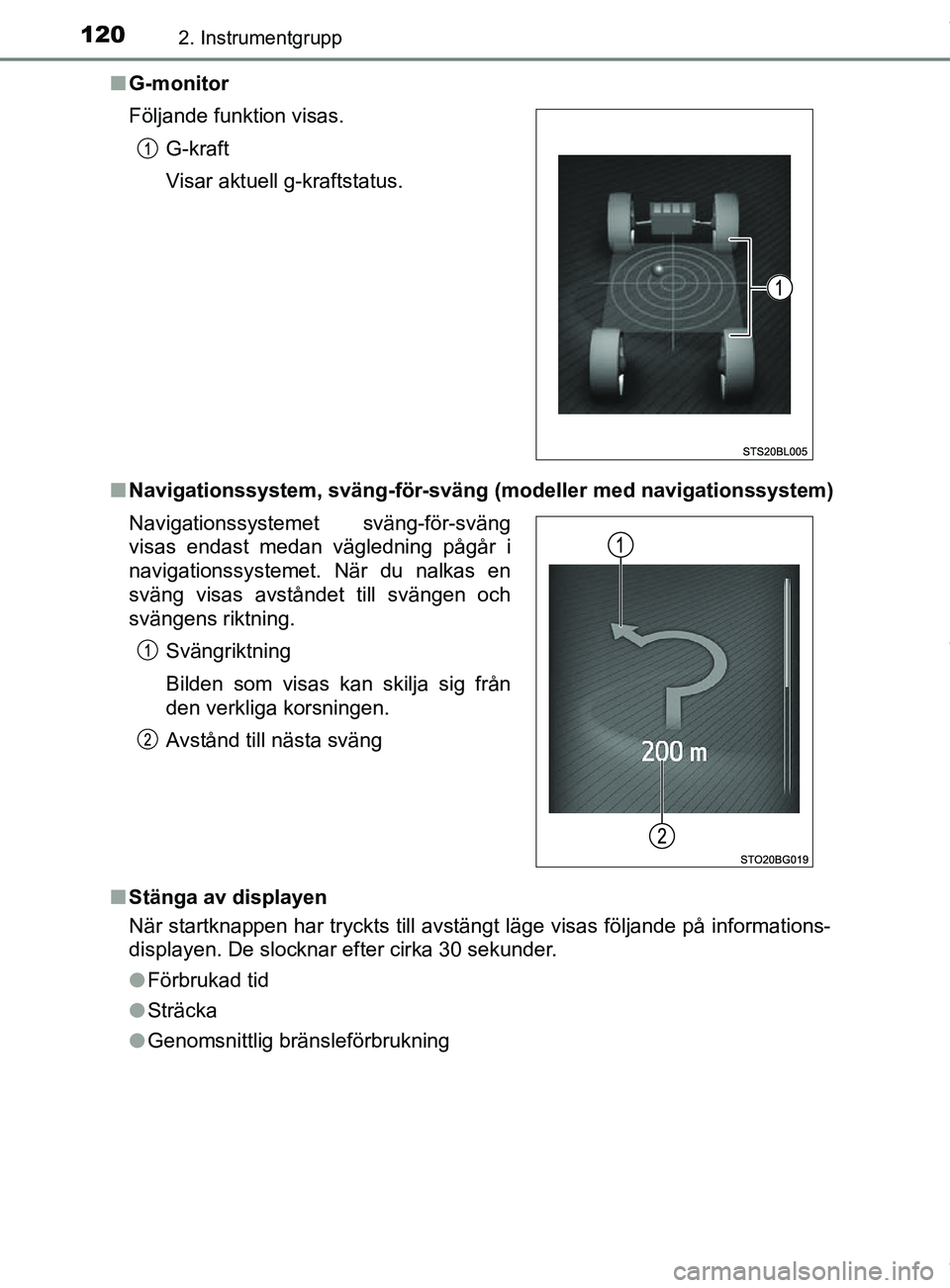

G-monitor
n Navigationssystem, sväng-för-sväng (modeller med navigationssystem)
n Stänga av displayen
När startknappen har tryckts till avstängt läge visas följande på informations-
displayen. De slocknar efter cirka 30 sekunder.
lFörbrukad tid
l Sträcka
l Genomsnittlig bränsleförbrukning
Följande funktion visas.
G-kraft
Visar aktuell g-kraftstatus.
Navigationssystemet sväng-för-sväng
visas endast medan vägledning pågår i
navigationssystemet. När du nalkas en
sväng visas avståndet till svängen och
svängens riktning. Svängriktning
Bilden som visas kan skilja sig från
den verkliga korsningen.
Avstånd till nästa sväng
