811-3. Hybridsystem
1
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10576SE

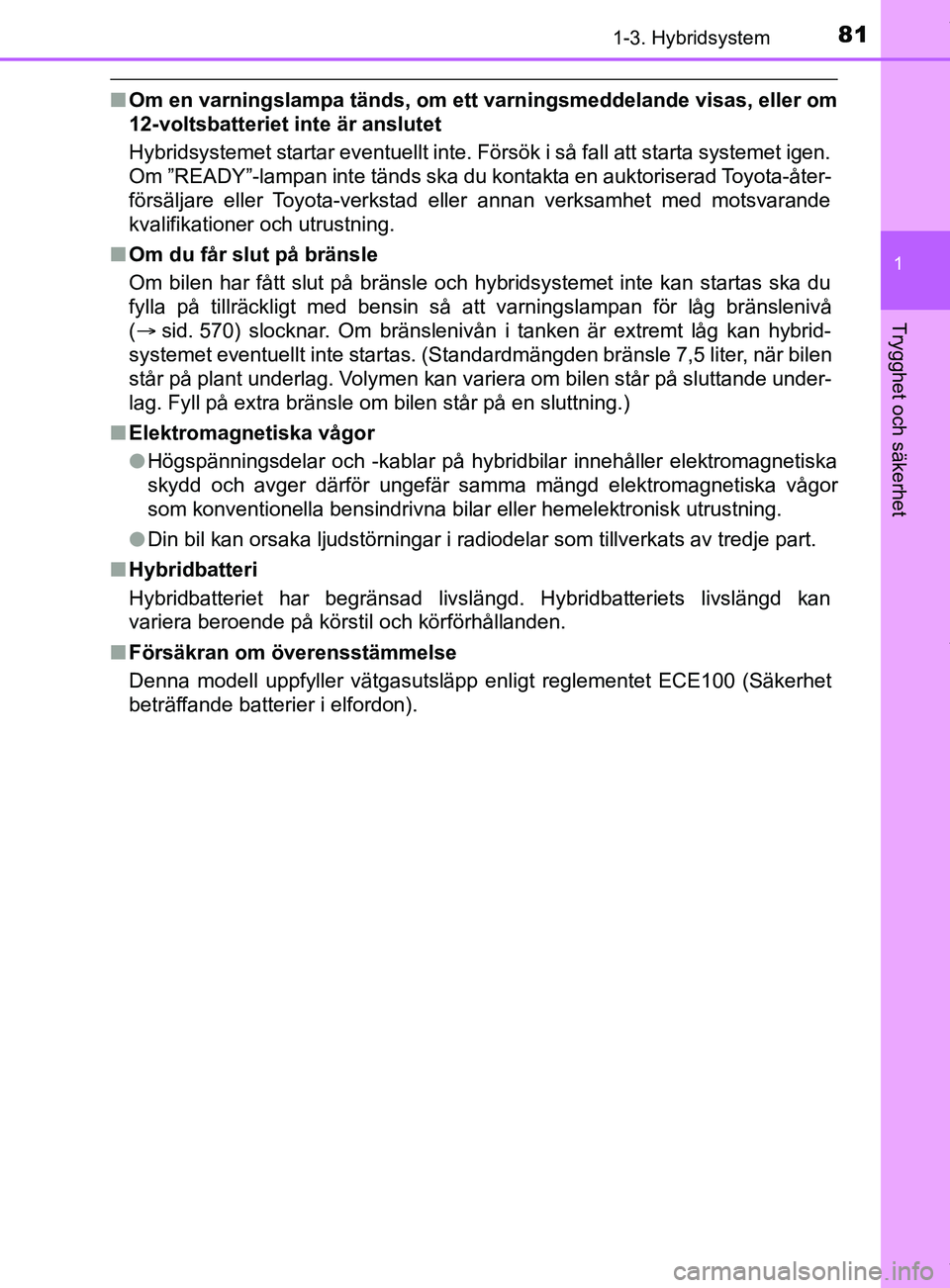

nOm en varningslampa tänds, om ett varningsmeddelande visas, eller om
12-voltsbatteriet inte är anslutet
Hybridsystemet startar eventuellt inte. Försök i så fall att starta systemet igen.
Om ”READY”-lampan inte tänds ska du kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad eller annan verksamhet med motsvarande
kvalifikationer och utrustning.
n Om du får slut på bränsle
Om bilen har fått slut på bränsle och hybridsystemet inte kan startas ska du
fylla på tillräckligt med bensin så att varningslampan för låg bränslenivå
( sid. 570) slocknar. Om bränslenivån i tanken är extremt låg kan hybrid-
systemet eventuellt inte startas. (Standardmängden bränsle 7,5 liter, när bilen
står på plant underlag. Volymen kan variera om bilen står på sluttande under-
lag. Fyll på extra bränsle om bilen står på en sluttning.)
n Elektromagnetiska vågor
lHögspänningsdelar och -kablar på hybridbilar innehåller elektromagnetiska
skydd och avger därför ungefär samma mängd elektromagnetiska vågor
som konventionella bensindrivna bilar eller hemelektronisk utrustning.
l Din bil kan orsaka ljudstörningar i radiodelar som tillverkats av tredje part.
n Hybridbatteri
Hybridbatteriet har begränsad livslängd. Hybridbatteriets livslä\
ngd kan
variera beroende på körstil och körförhållanden.
n Försäkran om överensstämmelse
Denna modell uppfyller vätgasutsläpp enligt reglementet ECE100 (Säkerhet
beträffande batterier i elfordon).
OM10576SE.book Page 81 Tuesday, April 3, 2018 11:12 AM

821-3. Hybridsystem
C-HR_HV_OM_Europe_OM10576SE
VARNING

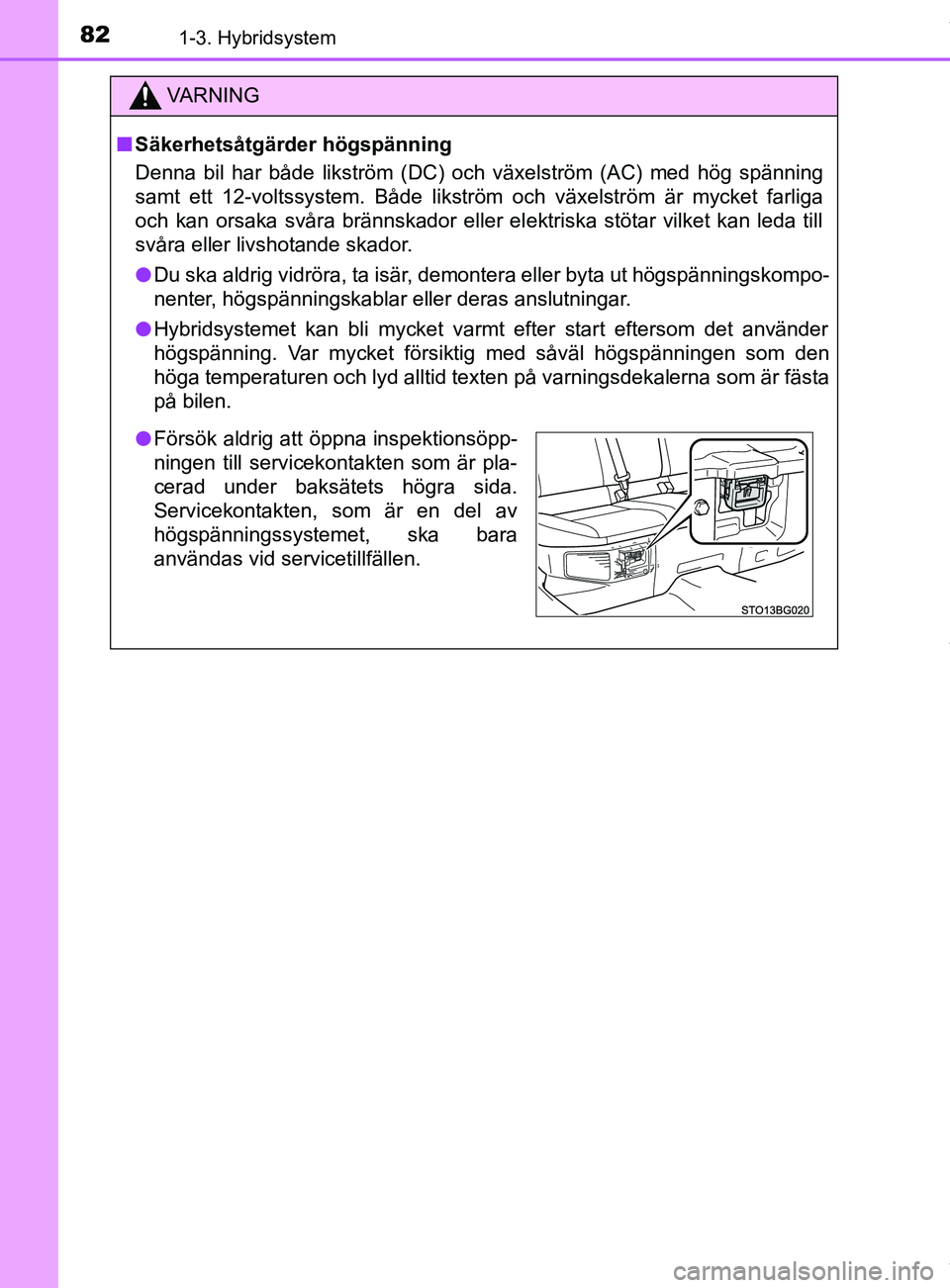

n Säkerhetsåtgärder högspänning
Denna bil har både likström (DC) och växelström (AC) med hög spänning
samt ett 12-voltssystem. Både likström och växelström är mycket farliga
och kan orsaka svåra brännskador eller elektriska stötar vilket kan leda till
svåra eller livshotande skador.
l Du ska aldrig vidröra, ta isär, demontera eller byta ut högspänningskompo-
nenter, högspänningskablar eller deras anslutningar.
l Hybridsystemet kan bli mycket varmt efter start eftersom det använder
högspänning. Var mycket försiktig med såväl högspänningen som den
höga temperaturen och lyd alltid texten på varningsdekalerna som är fästa
på bilen.
lFörsök aldrig att öppna inspektionsöpp-
ningen till servicekontakten som är pla-
cerad under baksätets högra sida.
Servicekontakten, som är en del av
högspänningssystemet, ska bara
användas vid servicetillfällen.
OM10576SE.book Page 82 Tuesday, April 3, 2018 11:12 AM

831-3. Hybridsystem
1
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10576SE
VARNING

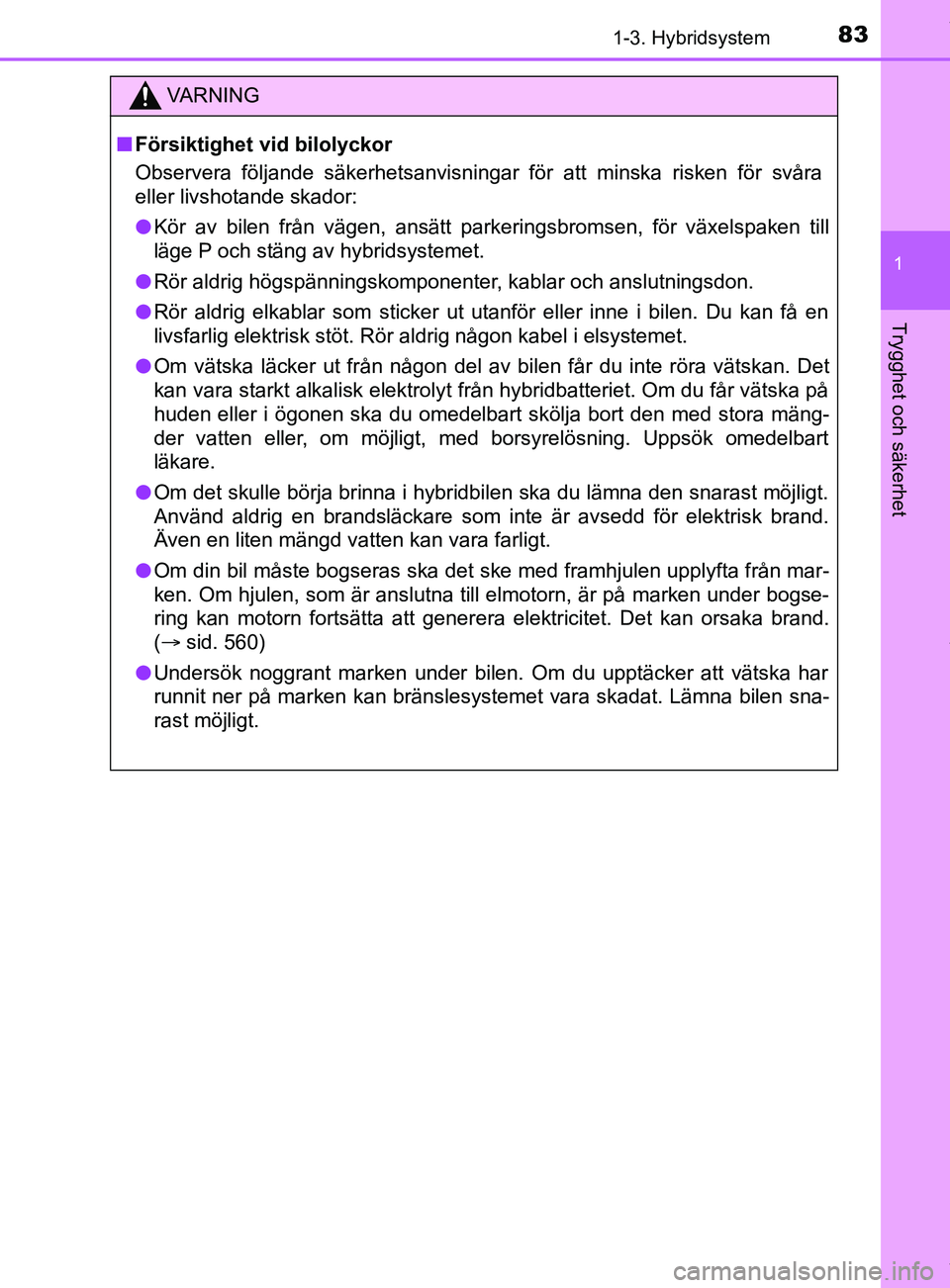

n Försiktighet vid bilolyckor
Observera följande säkerhetsanvisningar för att minska risken för svåra
eller livshotande skador:
l Kör av bilen från vägen, ansätt parkeringsbromsen, för växelspaken till
läge P och stäng av hybridsystemet.
l Rör aldrig högspänningskomponenter, kablar och anslutningsdon.
l Rör aldrig elkablar som sticker ut utanför eller inne i bilen. Du kan få en
livsfarlig elektrisk stöt. Rör aldrig någon kabel i elsystemet.
l Om vätska läcker ut från någon del av bilen får du inte röra vätskan. Det
kan vara starkt alkalisk elektrolyt från hybridbatteriet. Om du får vätska på
huden eller i ögonen ska du omedelbart skölja bort den med stora mäng-
der vatten eller, om möjligt, med borsyrelösning. Uppsök omedelbart
läkare.
l Om det skulle börja brinna i hybridbilen ska du lämna den snarast möjligt.
Använd aldrig en brandsläckare som inte är avsedd för elektrisk brand.
Även en liten mängd vatten kan vara farligt.
l Om din bil måste bogseras ska det ske med framhjulen upplyfta från mar-
ken. Om hjulen, som är anslutna till elmotorn, är på marken under bogse-
ring kan motorn fortsätta att generera elektricitet. Det kan orsaka brand.
( sid. 560)
l Undersök noggrant marken under bilen. Om du upptäcker att vätska har
runnit ner på marken kan bränslesystemet vara skadat. Lämna bilen sna-
rast möjligt.
OM10576SE.book Page 83 Tuesday, April 3, 2018 11:12 AM

841-3. Hybridsystem
C-HR_HV_OM_Europe_OM10576SE
VARNING

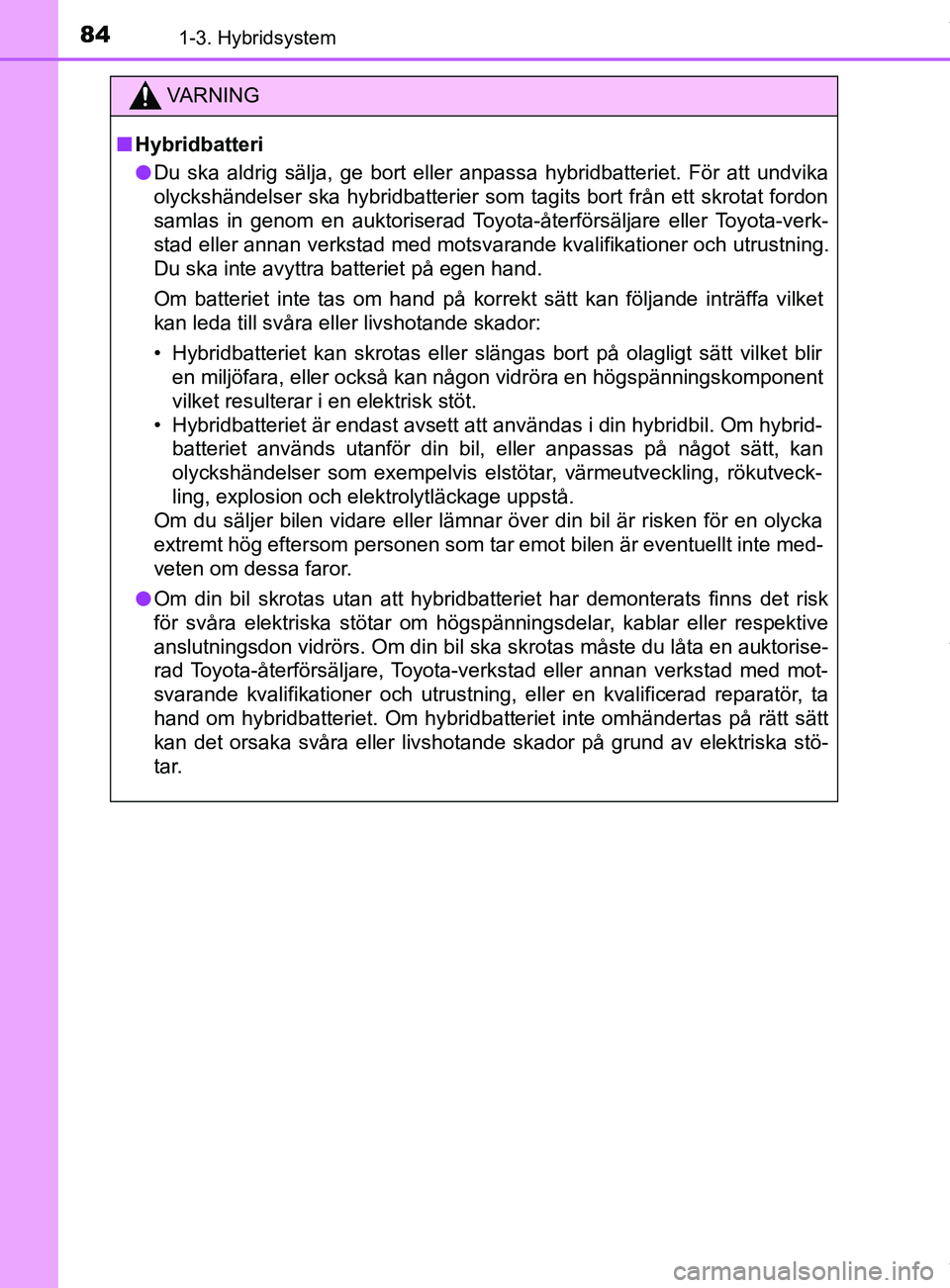

n Hybridbatteri
l Du ska aldrig sälja, ge bort eller anpassa hybridbatteriet. För att undvika
olyckshändelser ska hybridbatterier som tagits bort från ett skrotat fordon
samlas in genom en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad eller annan verkstad med motsvarande kvalifikationer och utrustning.
Du ska inte avyttra batteriet på egen hand.
Om batteriet inte tas om hand på korrekt sätt kan följande inträffa vilket
kan leda till svåra eller livshotande skador:
• Hybridbatteriet kan skrotas eller slängas bort på olagligt sätt vilket blir
en miljöfara, eller också kan någon vidröra en högspänningskomponent
vilket resulterar i en elektrisk stöt.
• Hybridbatteriet är endast avsett att användas i din hybridbil. Om hybrid- batteriet används utanför din bil, eller anpassas på något sätt, kan
olyckshändelser som exempelvis elstötar, värmeutveckling, rökutveck-
ling, explosion och elektrolytläckage uppstå.
Om du säljer bilen vidare eller lämnar över din bil är risken för en olycka
extremt hög eftersom personen som tar emot bilen är eventuellt inte med-
veten om dessa faror.
l Om din bil skrotas utan att hybridbatteriet har demonterats finns det risk
för svåra elektriska stötar om högspänningsdelar, kablar eller respektive
anslutningsdon vidrörs. Om din bil ska skrotas måste du låta en auktorise-
rad Toyota-återförsäljare, Toyota-verkstad eller annan verkstad med mot-
svarande kvalifikationer och utrustning, eller en kvalificerad reparatör, ta
hand om hybridbatteriet. Om hybridbatteriet inte omhändertas på rätt sätt
kan det orsaka svåra eller livshotande skador på grund av elektriska stö-
tar.
OM10576SE.book Page 84 Tuesday, April 3, 2018 11:12 AM

851-3. Hybridsystem
1
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10576SEOBSERVERA
n

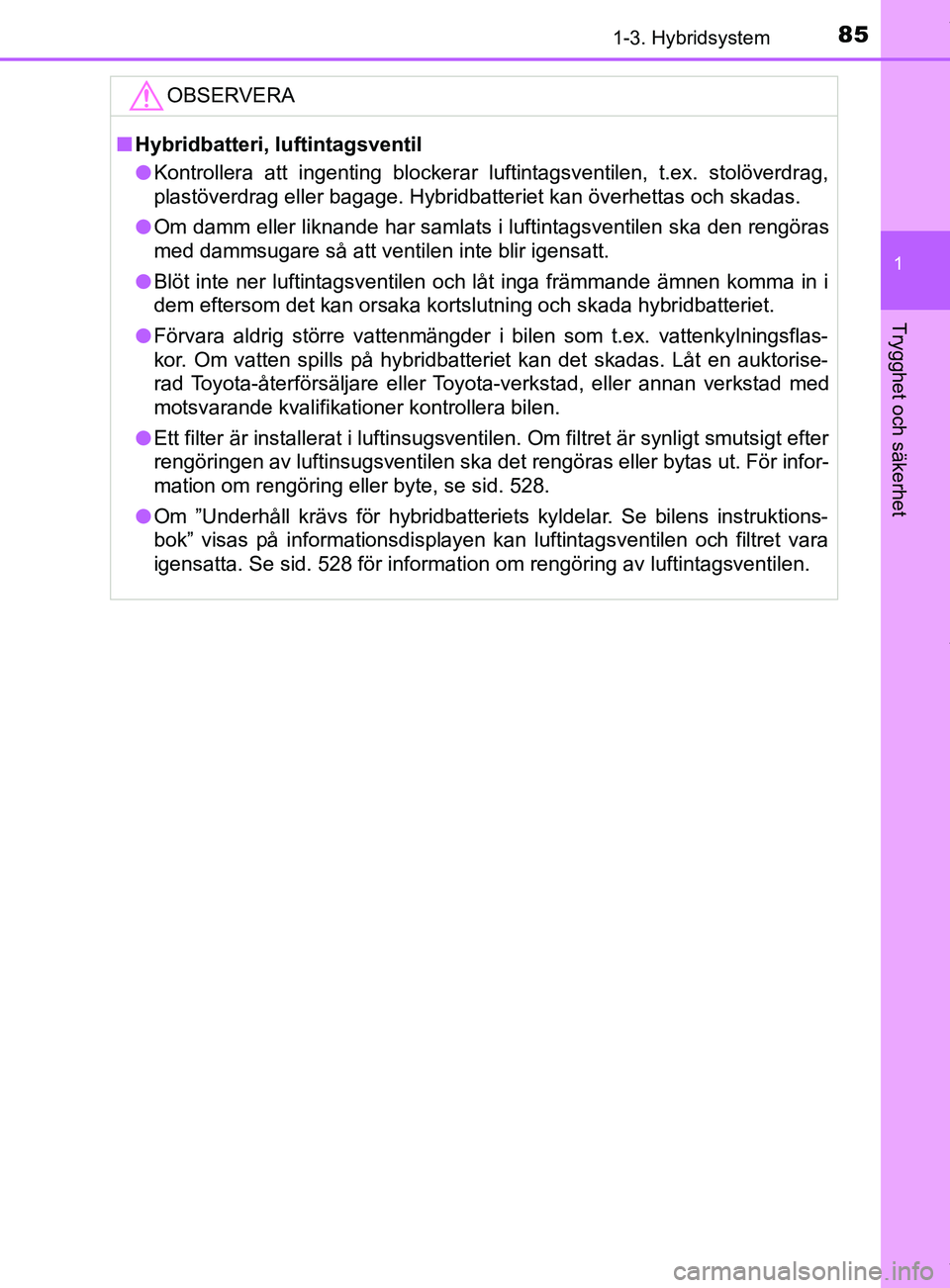

Hybridbatteri, luftintagsventil
l Kontrollera att ingenting blockerar luftintagsventilen, t.ex. stolöverdrag,
plastöverdrag eller bagage. Hybridbatteriet kan överhettas och skadas.
l Om damm eller liknande har samlats i luftintagsventilen ska den rengöras
med dammsugare så att ventilen inte blir igensatt.
l Blöt inte ner luftintagsventilen och låt inga främmande ämnen komma in i
dem eftersom det kan orsaka kortslutning och skada hybridbatteriet.
l Förvara aldrig större vattenmängder i bilen som t.ex. vattenkylningsflas-
kor. Om vatten spills på hybridbatteriet kan det skadas. Låt en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera bilen.
l Ett filter är installerat i luftinsugsventilen. Om filtret är synligt smutsigt efter
rengöringen av luftinsugsventilen ska det rengöras eller bytas ut. För infor-
mation om rengöring eller byte, se sid. 528.
l Om ”Underhåll krävs för hybridbatteriets kyldelar. Se bilens instruktions-
bok” visas på informationsdisplayen kan luftintagsventilen och filtret vara
igensatta. Se sid. 528 för information om rengöring av luftintagsventilen.
OM10576SE.book Page 85 Tuesday, April 3, 2018 11:12 AM

861-4. Stöldskydd
C-HR_HV_OM_Europe_OM10576SE

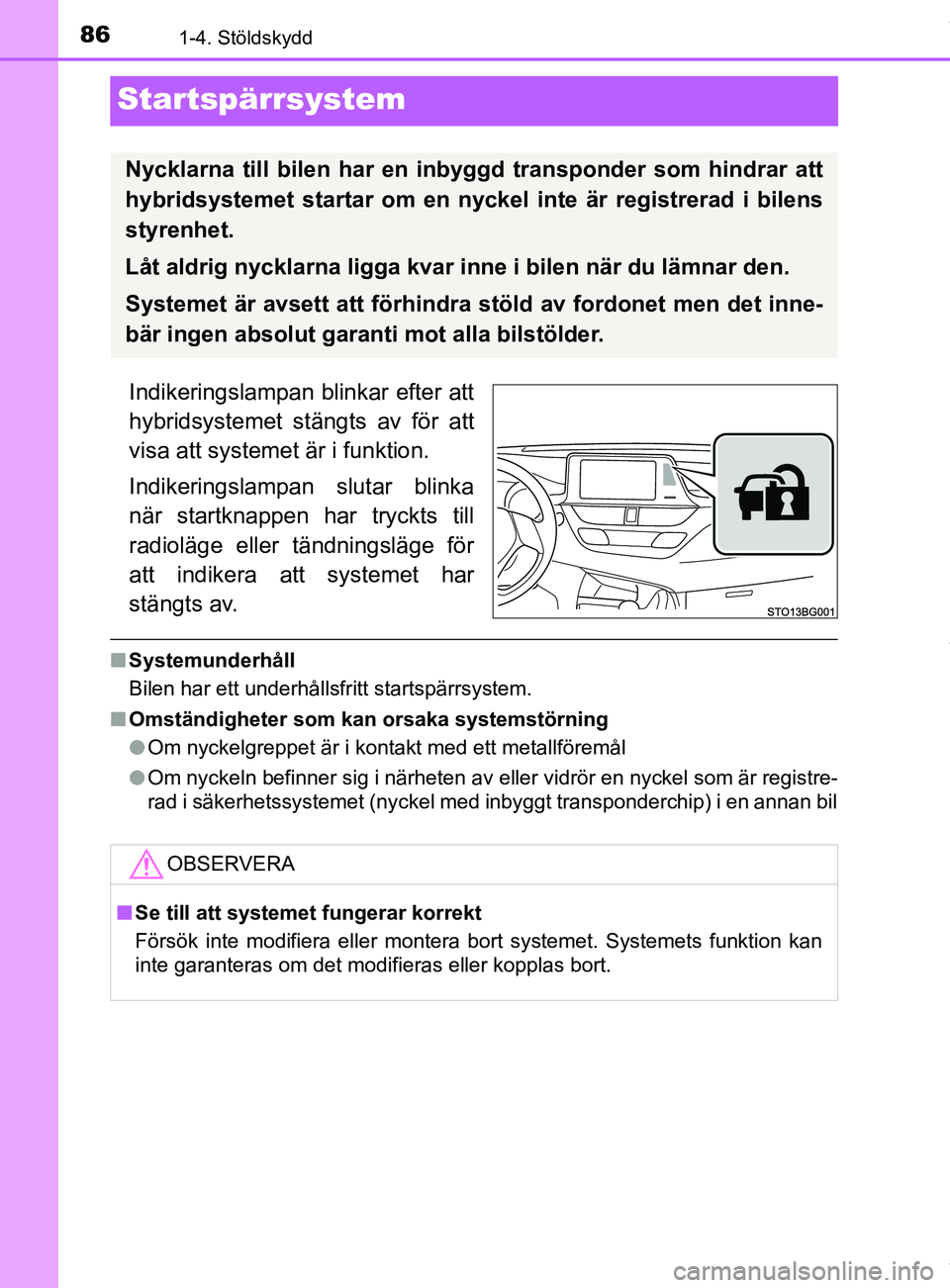

Startspärrsystem
Indikeringslampan blinkar efter att
hybridsystemet stängts av för att
visa att systemet är i funktion.
Indikeringslampan slutar blinka
när startknappen har tryckts till
radioläge eller tändningsläge för
att indikera att systemet har
stängts av.
n Systemunderhåll
Bilen har ett underhållsfritt startspärrsystem.
n Omständigheter som kan orsaka systemstörning
lOm nyckelgreppet är i kontakt med ett metallföremål
l Om nyckeln befinner sig i närheten av eller vidrör en nyckel som är registre-
rad i säkerhetssystemet (nyckel med inbyggt transponderchip) i en annan bil
Nycklarna till bilen har en inbyggd transponder som hindrar att
hybridsystemet startar om en nyckel inte är registrerad i bilens
styrenhet.
Låt aldrig nycklarna ligga kvar inne i bilen när du lämnar den.
Systemet är avsett att förhindra stöld av fordonet men det inne-
bär ingen absolut garanti mot alla bilstölder.
OBSERVERA
nSe till att systemet fungerar korrekt
Försök inte modifiera eller montera bort systemet. Systemets funktion kan
inte garanteras om det modifieras eller kopplas bort.
OM10576SE.book Page 86 Tuesday, April 3, 2018 11:12 AM

87
1
1-4. Stöldskydd
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10576SE

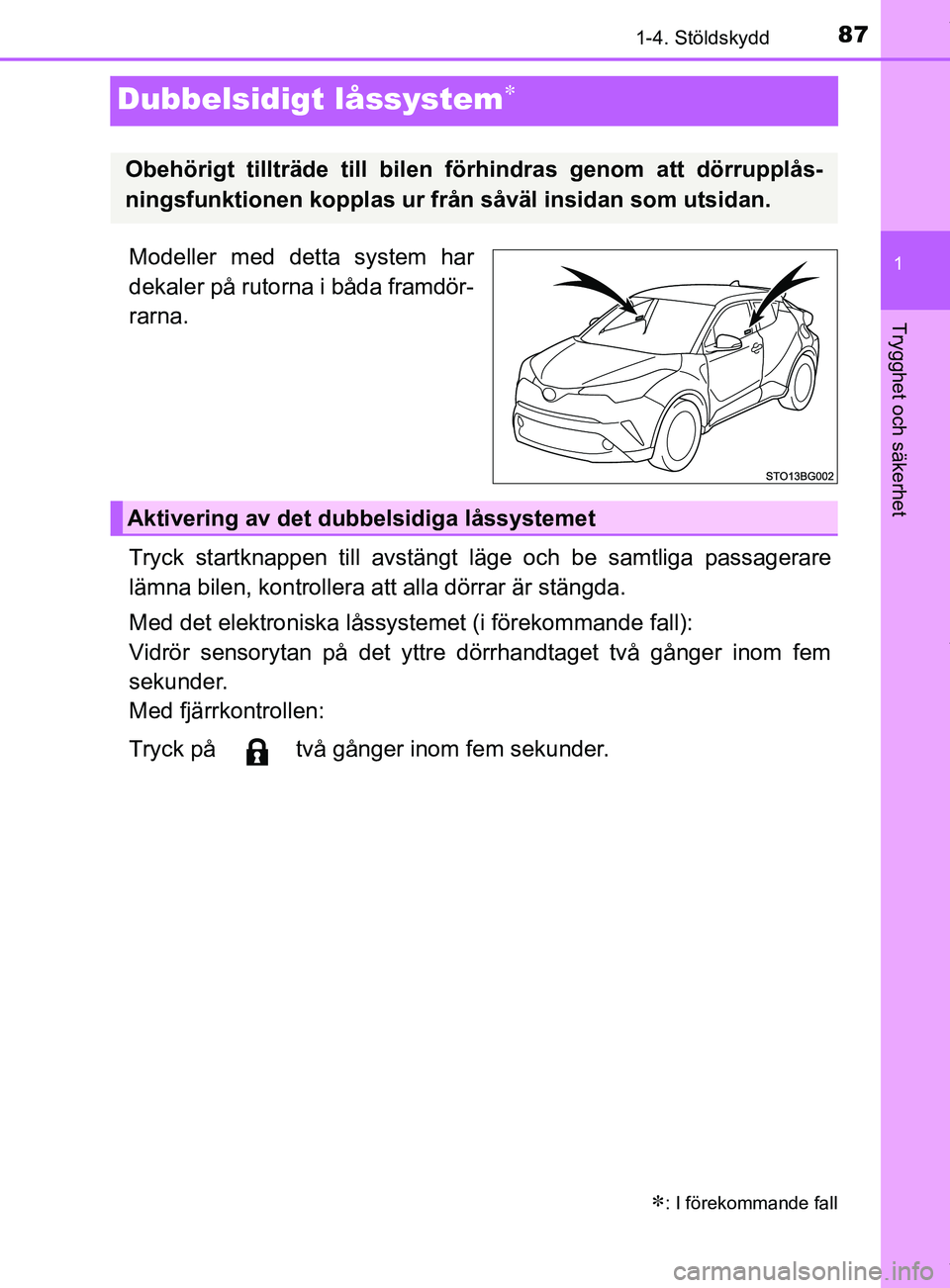

Dubbelsidigt låssystem
Modeller med detta system har
dekaler på rutorna i båda framdör-
rarna.
Tryck startknappen till avstängt läge och be samtliga passagerare
lämna bilen, kontrollera att alla dörrar är stängda.
Med det elektroniska låssystemet (i förekommande fall):
Vidrör sensorytan på det yttre dörrhandtaget två gånger inom fem
sekunder.
Med fjärrkontrollen:
Tryck på två gånger inom fem sekunder.
: I förekommande fall
Obehörigt tillträde till bilen förhindras genom att dörrupplås-
ningsfunktionen kopplas ur från såväl insidan som utsidan.
Aktivering av det dubbelsidiga låssystemet
OM10576SE.book Page 87 Tuesday, April 3, 2018 11:12 AM

881-4. Stöldskydd
C-HR_HV_OM_Europe_OM10576SE

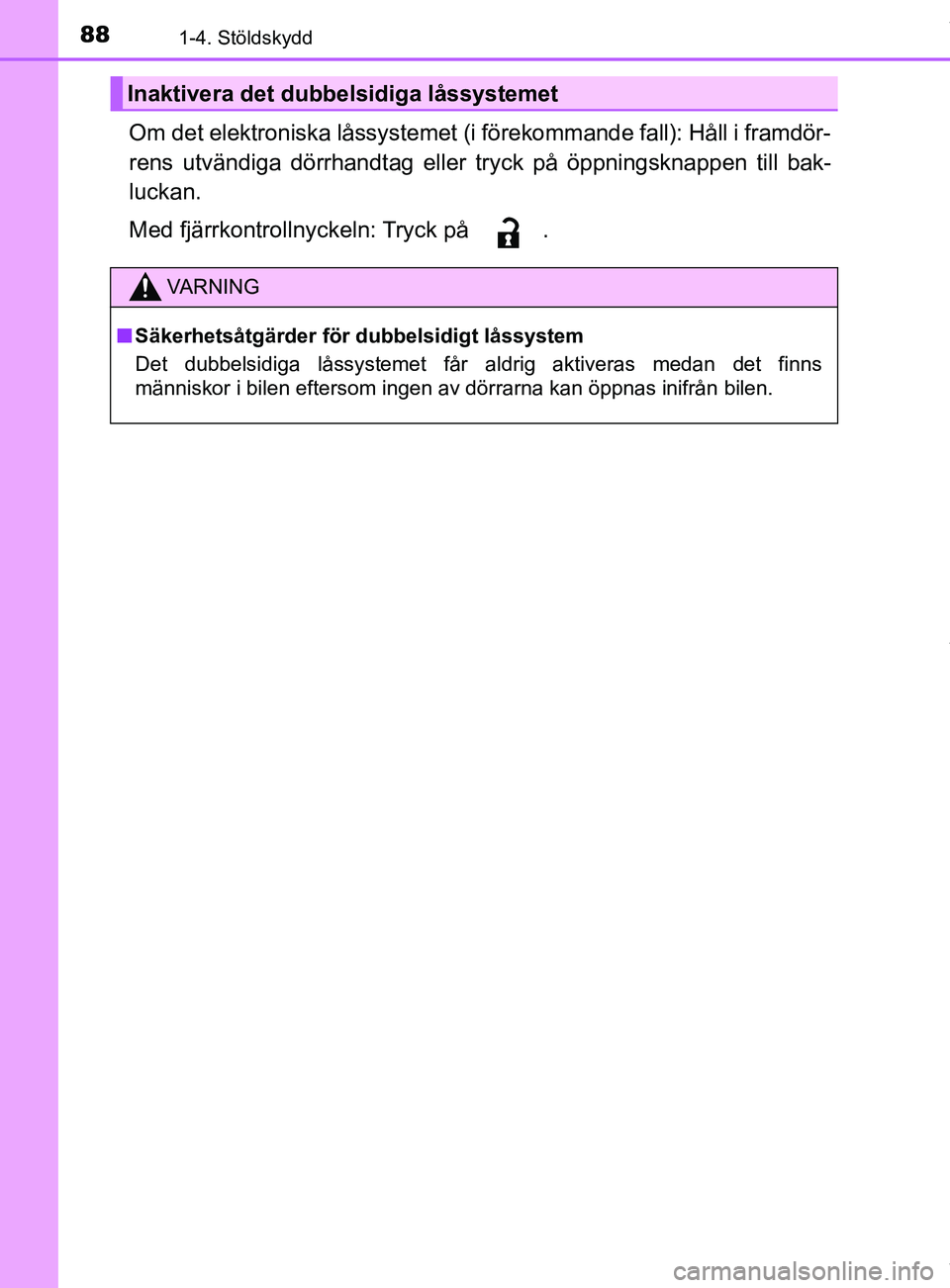

Om det elektroniska låssystemet (i förekommande fall): Håll i framdör-
rens utvändiga dörrhandtag eller tryck på öppningsknapp en till bak-
luckan.
Med fjärrkontrollnyckeln: Tryck på .
Inaktivera det dubbels idiga låssystemet
VARNING
n Säkerhetsåtgärder för dubbelsidigt låssystem
Det dubbelsidiga låssystemet får aldrig aktiveras medan det finns
människor i bilen eftersom ingen av dörrarna kan öppnas inifrån bilen.
OM10576SE.book Page 88 Tuesday, April 3, 2018 11:12 AM

89
1
1-4. Stöldskydd
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10576SE

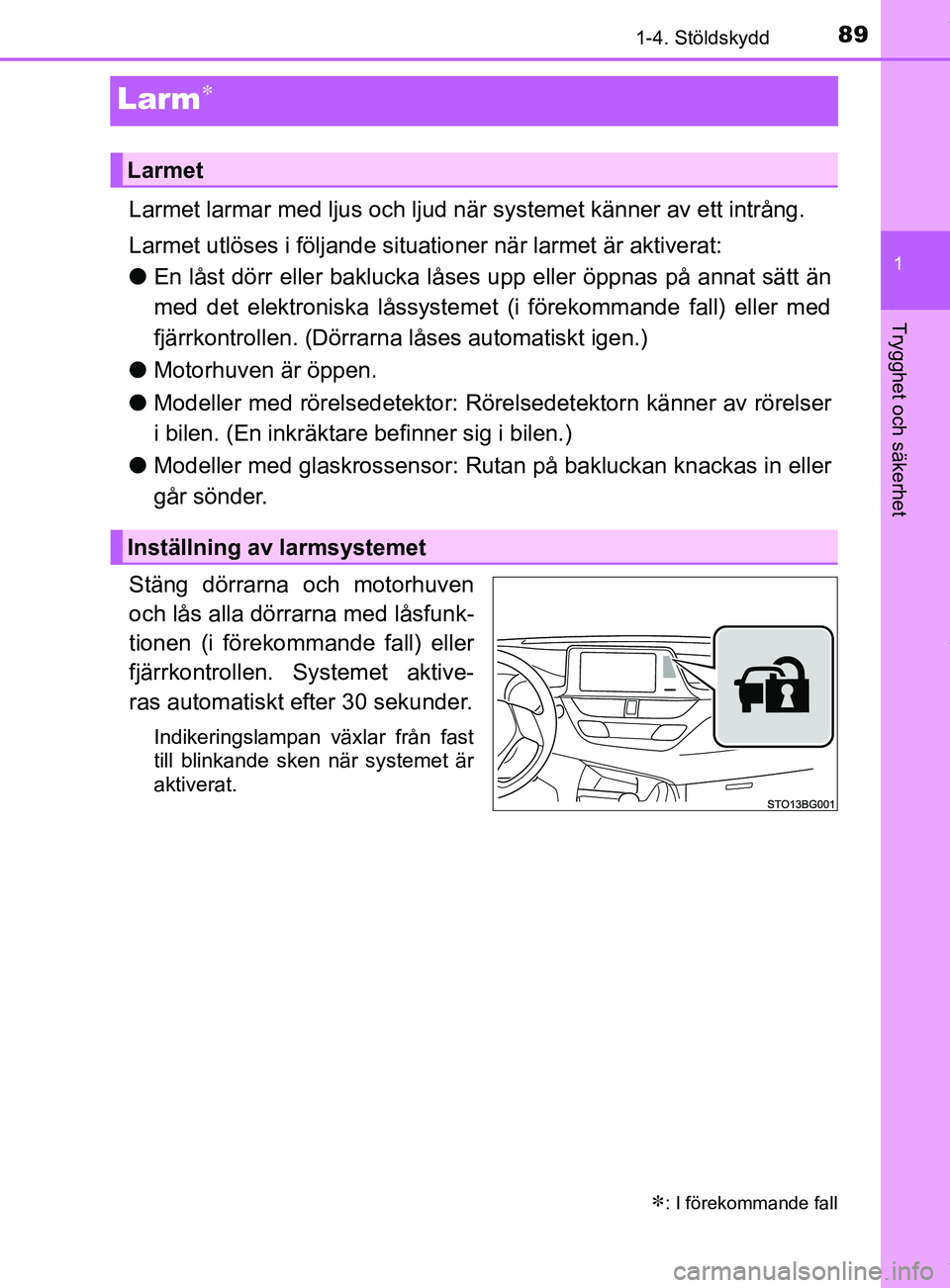

Larm
Larmet larmar med ljus och ljud när systemet känner av ett intrång.
Larmet utlöses i följande situationer när larmet är aktiverat:
l En låst dörr eller baklucka låses upp eller öppnas på annat sätt än
med det elektroniska låssystemet (i förekommande fall) eller med
fjärrkontrollen. (Dörrarna låses automatiskt igen.)
l Motorhuven är öppen.
l Modeller med rörelsedetektor: Rörelsedetektorn känner av rörelser
i bilen. (En inkräktare befinner sig i bilen.)
l Modeller med glaskrossensor: Rutan på bakluckan knackas in eller
går sönder.
Stäng dörrarna och motorhuven
och lås alla dörrarna med låsfunk-
tionen (i förekommande fall) eller
fjärrkontrollen. Systemet aktive-
ras automatiskt efter 30 sekunder.
Indikeringslampan växlar från fast
till blinkande sken när systemet är
aktiverat.
: I förekommande fall
Larmet
Inställning av larmsystemet
OM10576SE.book Page 89 Tuesday, April 3, 2018 11:12 AM

901-4. Stöldskydd
C-HR_HV_OM_Europe_OM10576SE

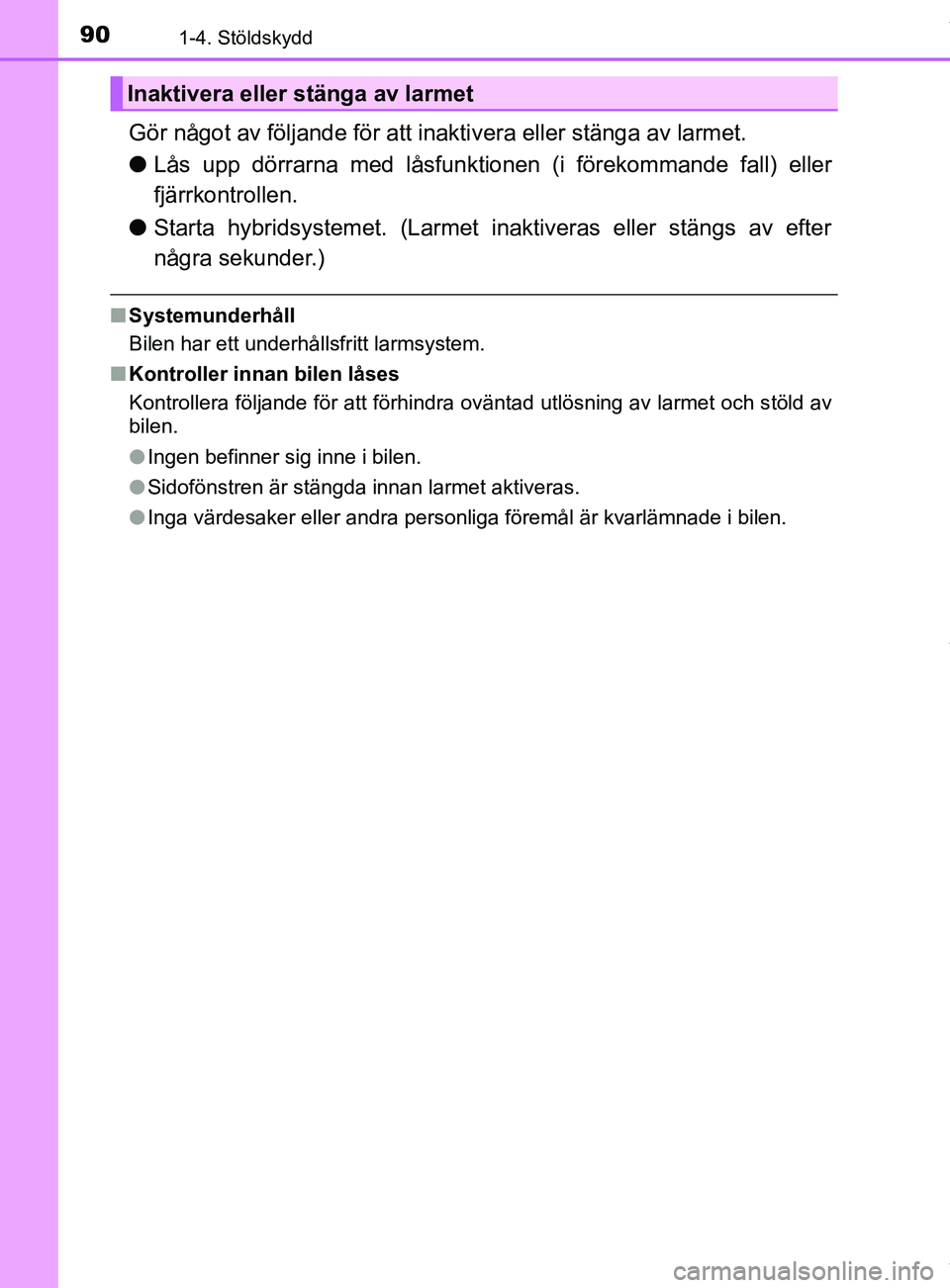

Gör något av följande för att inaktivera eller stänga av larmet.
l Lås upp dörrarna med låsfunktionen (i förekommande fall) eller
fjärrkontrollen.
l Starta hybridsystemet. (Larmet in aktiveras eller stängs av efter
några sekunder.)
n Systemunderhåll
Bilen har ett underhållsfritt larmsystem.
n Kontroller innan bilen låses
Kontrollera följande för att förhindra oväntad utlösning av larmet och stöld av
bilen.
lIngen befinner sig inne i bilen.
l Sidofönstren är stängda innan larmet aktiveras.
l Inga värdesaker eller andra personliga föremål är kvarlämnade i bilen.
Inaktivera eller stänga av larmet
