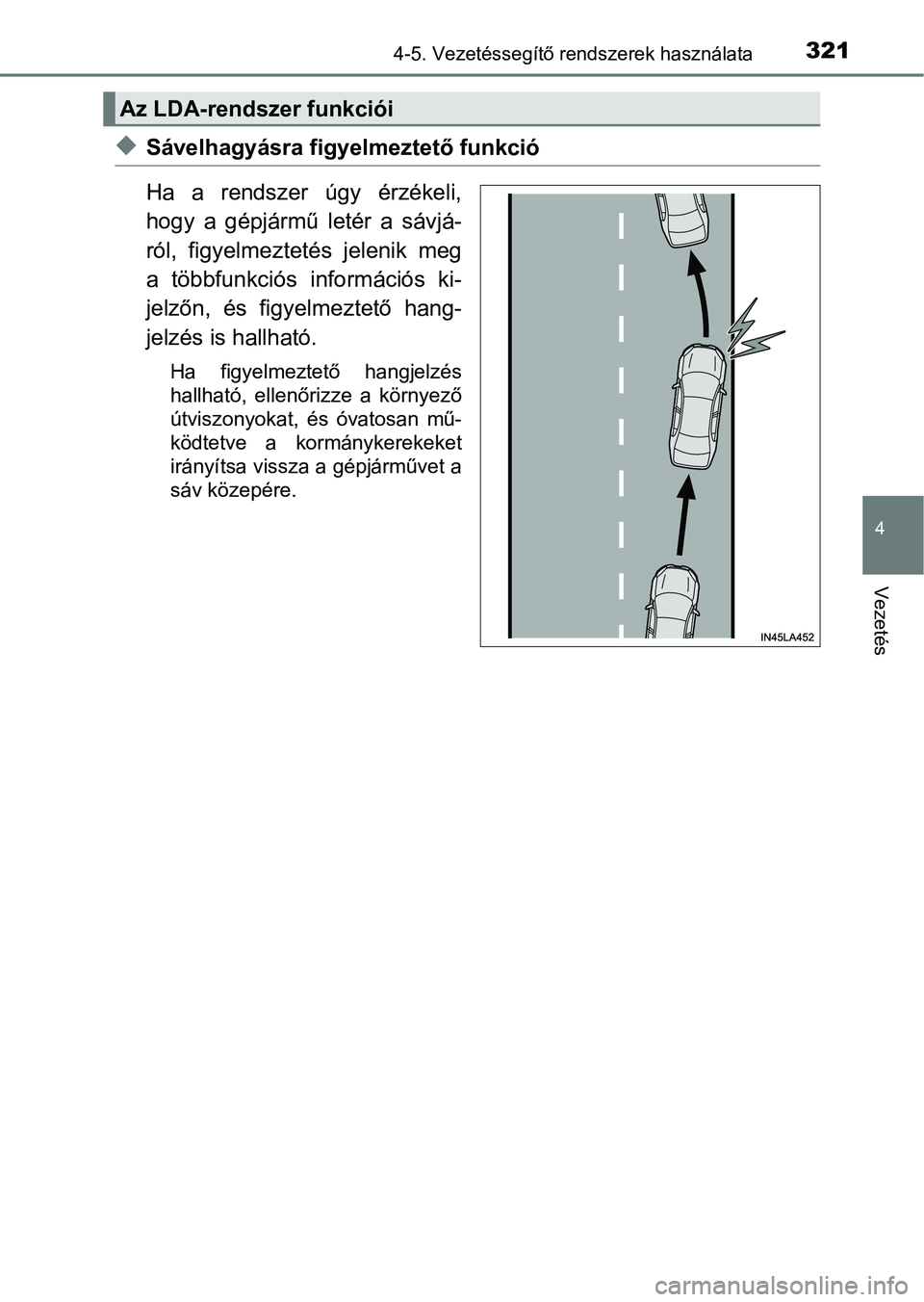

Page 321 of 760

3214-5. Vezetéssegítő rendszerek használata
4
Vezetés
uSávelhagyásra figyelmeztető funkció
Ha a rendszer úgy érzékeli,
hogy a gépjármű letér a sávjá-
ról, figyelmeztetés jelenik meg
a többfunkciós információs ki-
jelzőn, és figyelmeztető hang-
jelzés is hallható.
Ha figyelmeztető hangjelzés
hallható, ellenőrizze a környező
útviszonyokat, és óvatosan mű-
ködtetve a kormánykerekeket
irányítsa vissza a gépjárművet a
sáv közepére.
Az LDA-rendszer funkciói

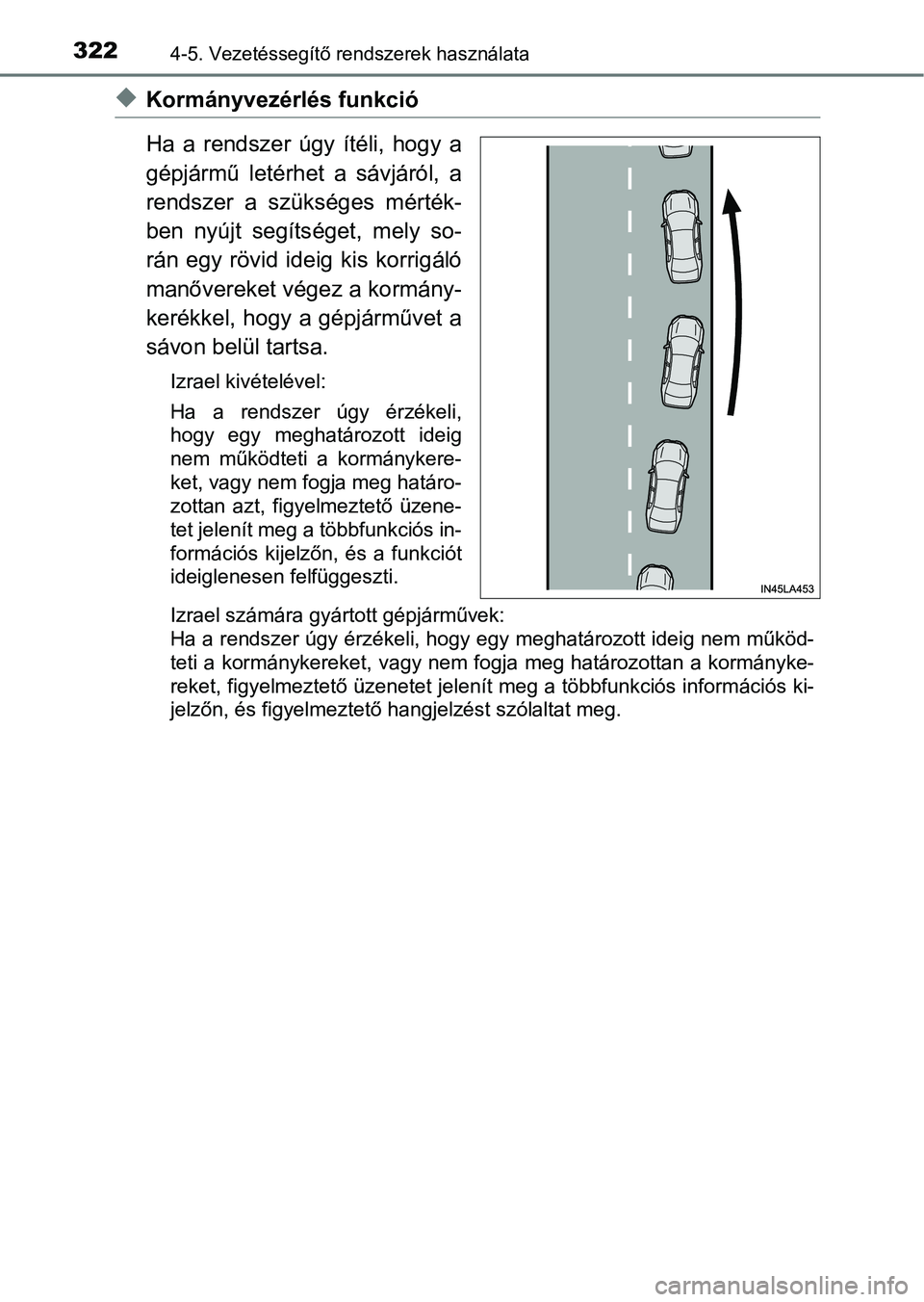

Page 322 of 760

3224-5. Vezetéssegítő rendszerek használata
uKormányvezérlés funkció
Ha a rendszer úgy ítéli, hogy a
gépjármű letérhet a sávjáról, a
rendszer a szükséges mérték-
ben nyújt segítséget, mely so-
rán egy rövid ideig kis korrigáló
manővereket végez a kormány-
kerékkel, hogy a gépjárművet a
sávon belül tartsa.
Izrael kivételével:
Ha a rendszer úgy érzékeli,
hogy egy meghatározott ideig
nem működteti a kormánykere-
ket, vagy nem fogja meg határo-
zottan azt, figyelmeztető üzene-
tet jelenít meg a többfunkciós in-
formációs kijelzőn, és a funkciót
ideiglenesen felfüggeszti.
Izrael számára gyártott gépjárművek:
Ha a rendszer úgy érzékeli, hogy egy meghatározott ideig nem működ-
teti a kormánykereket, vagy nem fogja meg határozottan a kormán yke-
reket, figyelmeztető üzenetet jelenít meg a többfunkciós inform ációs ki-
jelzőn, és figyelmeztető hangjelzést szólaltat meg.

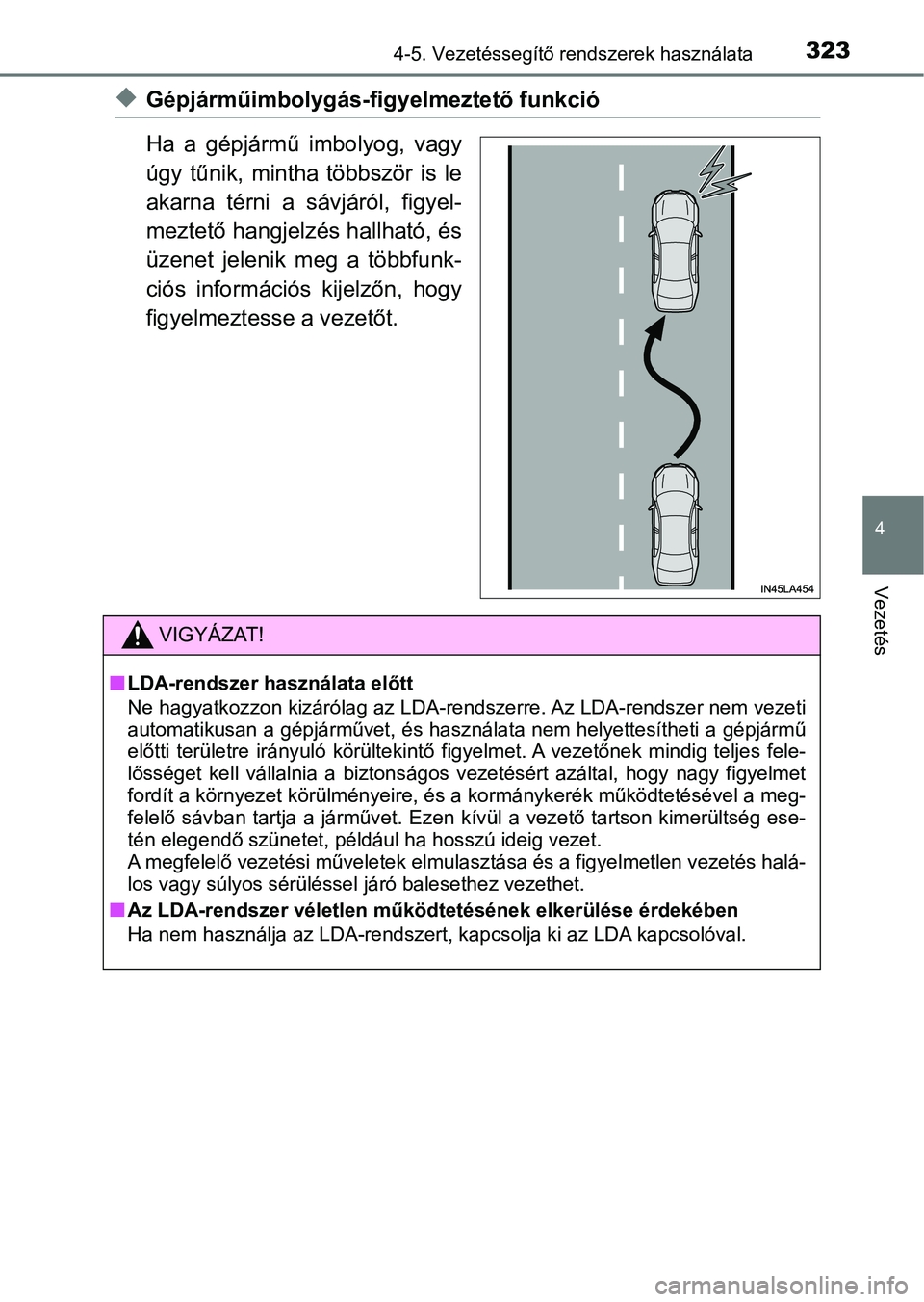

Page 323 of 760

3234-5. Vezetéssegítő rendszerek használata
4
Vezetés
uGépjárműimbolygás-figyelmeztető funkció
Ha a gépjármű imbolyog, vagy
úgy tűnik, mintha többször is le
akarna térni a sávjáról, figyel-
meztető hangjelzés hallható, és
üzenet jelenik meg a többfunk-
ciós információs kijelzőn, hogy
figyelmeztesse a vezetőt.
VIGYÁZAT!
nLDA-rendszer használata előtt
Ne hagyatkozzon kizárólag az L DA-rendszerre. Az LDA-rendszer ne m vezeti
automatikusan a gépjárművet, és használata nem helyettesítheti a gépjármű
előtti területre irányuló körültekintő figyelmet. A vezetőnek m indig teljes fele-
lősséget kell vállalnia a biztons ágos vezetésért azáltal, hogy nagy figyelmet
fordít a környezet körülményeire, és a kormánykerék működtetésé vel a meg-
felelő sávban tartja a járművet. Ezen kívül a vezető tartson ki merültség ese-
tén elegendő szünetet, például ha hosszú ideig vezet.
A megfelelő vezetési műveletek elmulasztása és a figyelmetlen v ezetés halá-
los vagy súlyos sérüléssel járó balesethez vezethet.
nAz LDA-rendszer véletlen működtetésének elkerülése érdekében
Ha nem használja az LDA-rendszert, kapcsolja ki az LDA kapcsoló val.

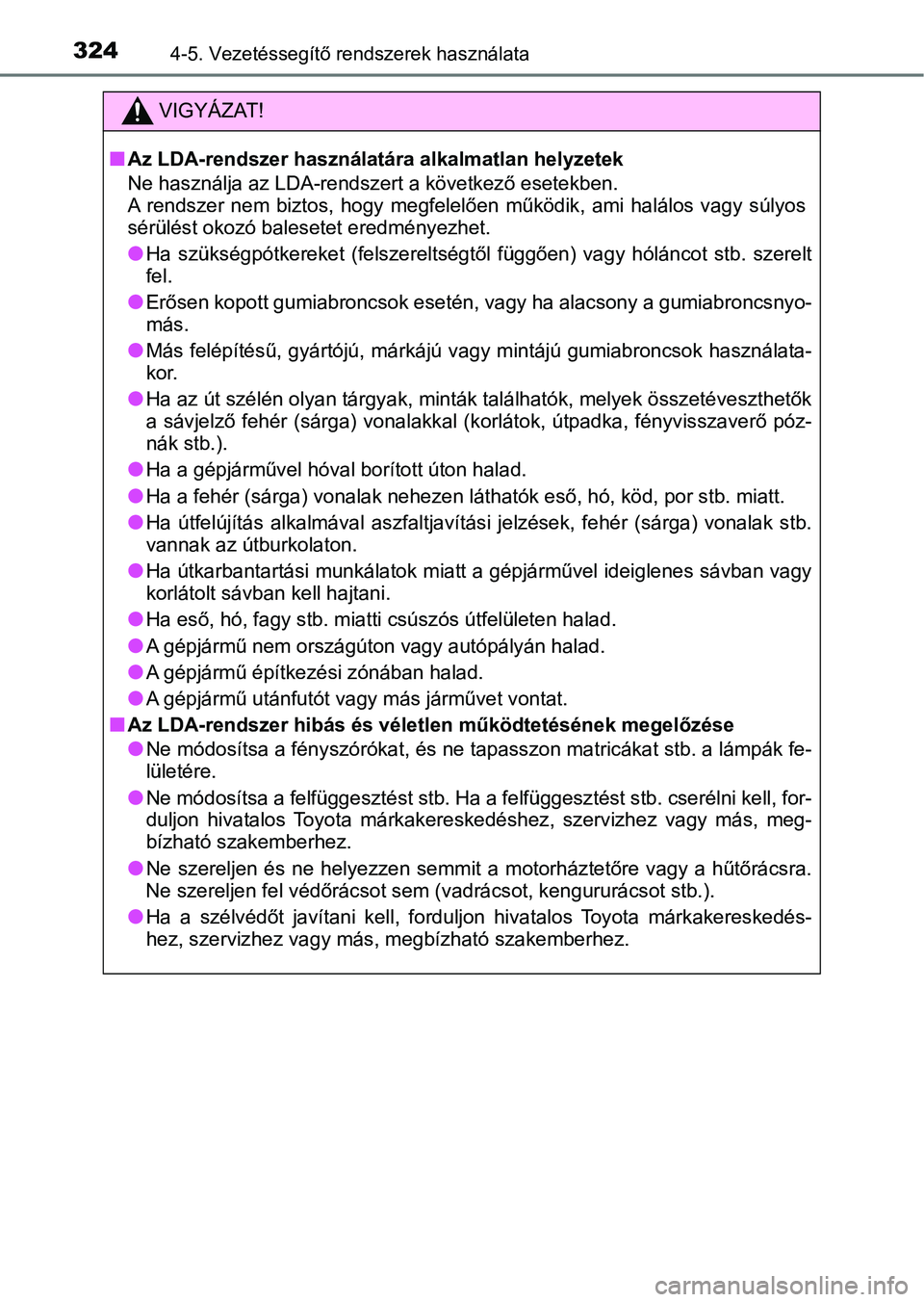

Page 324 of 760

3244-5. Vezetéssegítő rendszerek használata
VIGYÁZAT!
nAz LDA-rendszer használatára alkalmatlan helyzetek
Ne használja az LDA-rendsze rt a következő esetekben.
A rendszer nem biztos, hogy megfel elően működik, ami halálos vagy súlyos
sérülést okozó balesetet eredményezhet.
lHa szükségpótkereket (felszereltségtől függően) vagy hóláncot s tb. szerelt
fel.
lErősen kopott gumiabroncsok esetén, vagy ha alacsony a gumiabroncsnyo-
más.
lMás felépítésű, gyártójú, márkájú vagy mintájú gumiabroncsok ha sználata-
kor.
lHa az út szélén olyan tárgyak, minták találhatók, melyek összet éveszthetők
a sávjelző fehér (sárga) vonalakkal (korlátok, útpadka, fényvisszaverő póz-
nák stb.).
lHa a gépjárművel hóval borított úton halad.
lHa a fehér (sárga) vonalak nehezen láthatók eső, hó, köd, por stb. miatt.
lHa útfelújítás alkalmával aszfaltjavítási jelzések, fehér (sárg a) vonalak stb.
vannak az útburkolaton.
lHa útkarbantartási munkálatok miatt a gépjárművel ideiglenes sá vban vagy
korlátolt sávban kell hajtani.
lHa eső, hó, fagy stb. miatti csúszós útfelületen halad.
lA gépjármű nem országúton vagy autópályán halad.
lA gépjármű építkezési zónában halad.
lA gépjármű utánfutót vagy más járművet vontat.
nAz LDA-rendszer hibás és véletlen működtetésének megelőzése
lNe módosítsa a fényszórókat, és ne tapasszon matricákat stb. a lámpák fe-
lületére.
lNe módosítsa a felfüggesztést stb. Ha a felfüggesztést stb. cse rélni kell, for-
duljon hivatalos Toyota márkake reskedéshez, szervizhez vagy más , meg-
bízható szakemberhez.
lNe szereljen és ne helyezzen semm it a motorháztetőre vagy a hűtőrácsra.
Ne szereljen fel védőrácsot sem (vadrácsot, kengururácsot stb.) .
lHa a szélvédőt javítani kell, forduljon hivatalos Toyota márkak ereskedés-
hez, szervizhez vagy más, me gbízható szakemberhez.

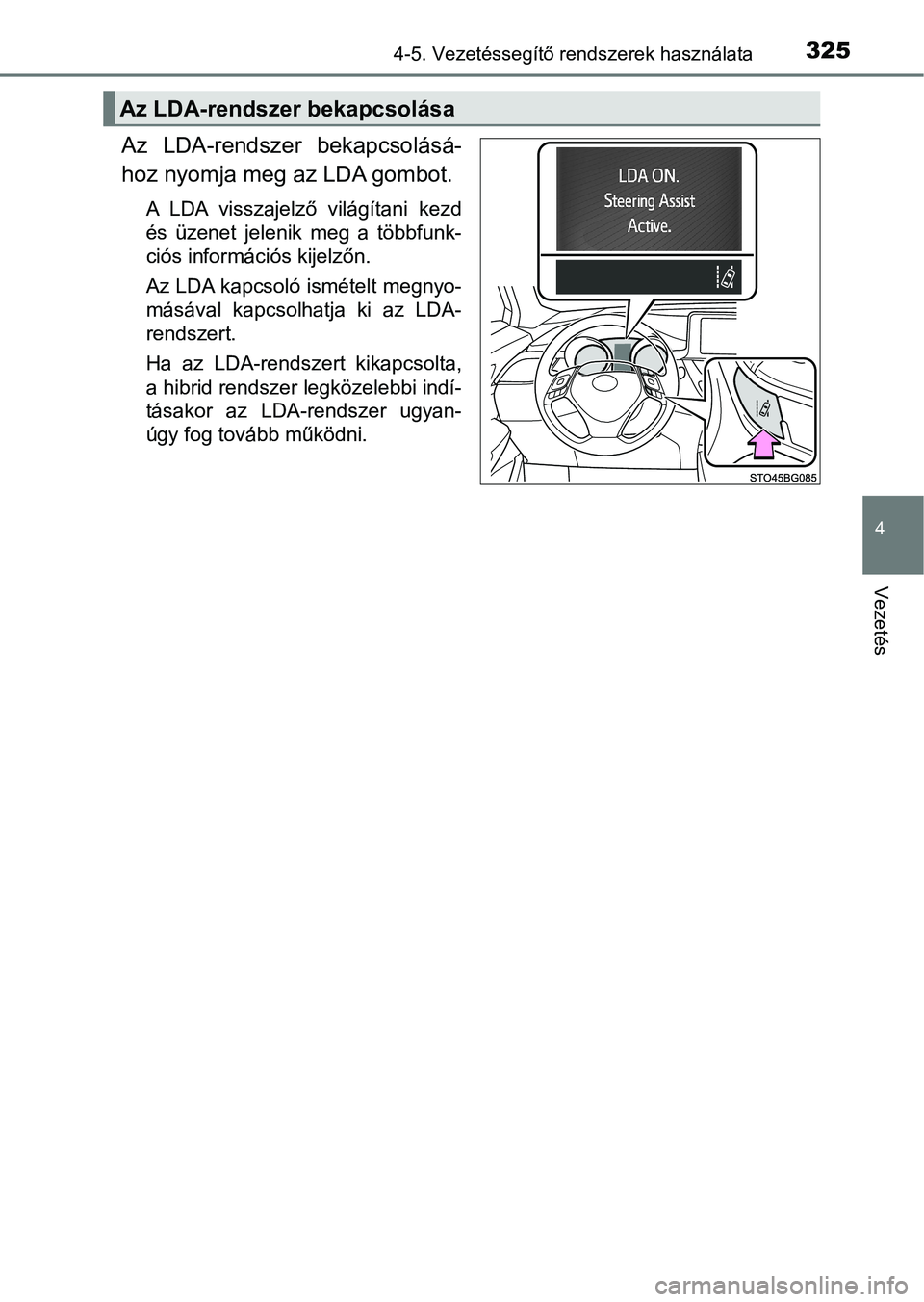

Page 325 of 760

3254-5. Vezetéssegítő rendszerek használata
4
Vezetés
Az LDA-rendszer bekapcsolásá-
hoz nyomja meg az LDA gombot.
A LDA visszajelző világítani kezd
és üzenet jelenik meg a többfunk-
ciós információs kijelzőn.
Az LDA kapcsoló ismételt megnyo-
másával kapcsolhatja ki az LDA-
rendszert.
Ha az LDA-rendszert kikapcsolta,
a hibrid rendszer legközelebbi indí-
tásakor az LDA-rendszer ugyan-
úgy fog tovább működni.
Az LDA-rendszer bekapcsolása

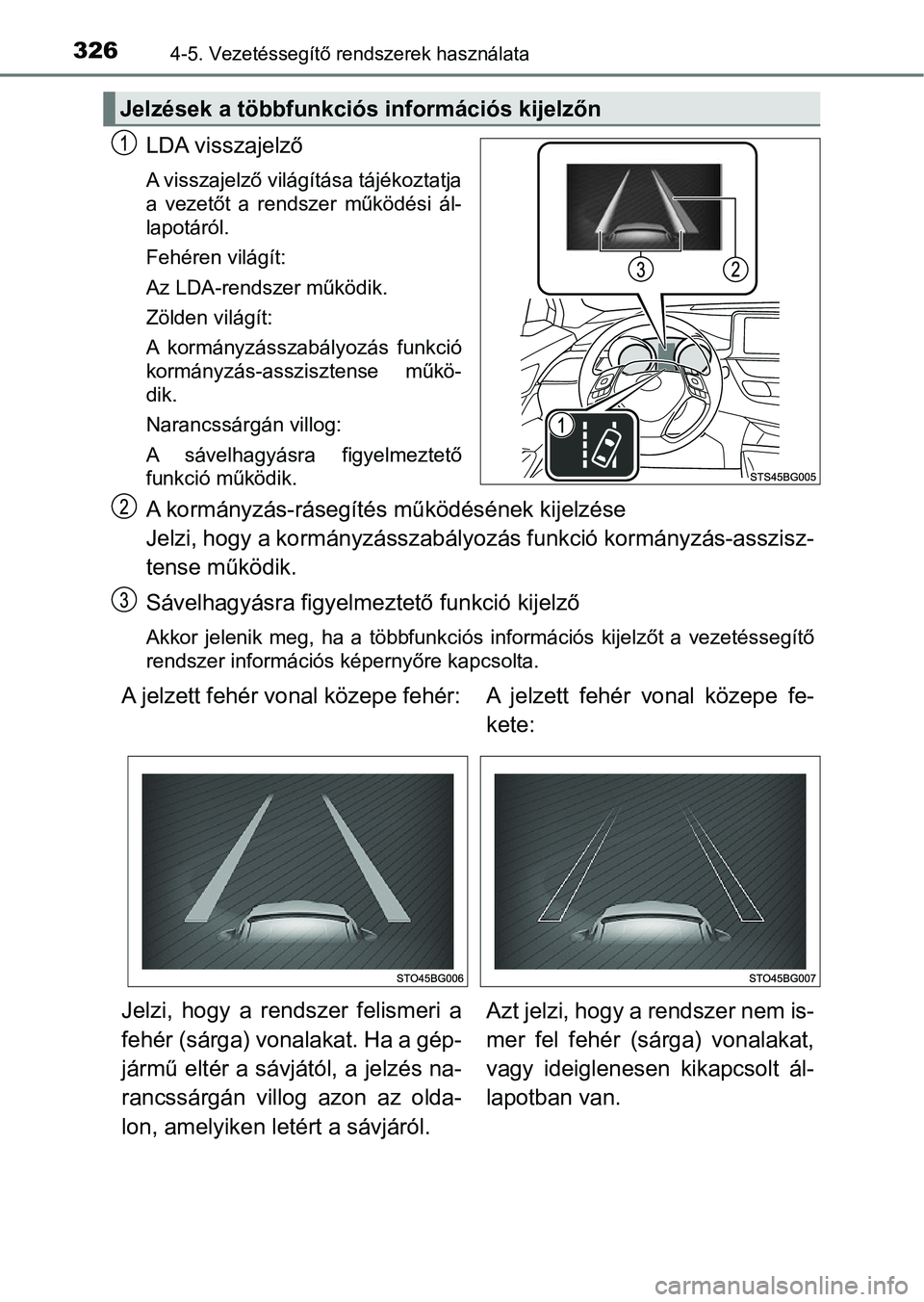

Page 326 of 760

3264-5. Vezetéssegítő rendszerek használata
LDA visszajelző
A visszajelző világítása tájékoztatja
a vezetőt a rendszer működési ál-
lapotáról.
Fehéren világít:
Az LDA-rendszer működik.
Zölden világít:
A kormányzásszabályozás funkció
kormányzás-asszisztense műkö-
dik.
Narancssárgán villog:
A sávelhagyásra figyelmeztető
funkció működik.
A kormányzás-rásegítés működésének kijelzése
Jelzi, hogy a kormányzásszabályozás funkció kormányzás-asszisz-
tense működik.
Sávelhagyásra figyelmeztető funkció kijelző
Akkor jelenik meg, ha a többfunkciós információs kijelzőt a vez etéssegítő
rendszer információs képernyőre kapcsolta.
Jelzések a többfunkciós információs kijelzőn
A jelzett fehér vonal közepe fehér: A jelzett fehér vonal közepe fe-
kete:
Jelzi, hogy a rendszer felismeri a
fehér (sárga) vonalakat. Ha a gép-
jármű eltér a sávjától, a jelzés na-
rancssárgán villog azon az olda-
lon, amelyiken letért a sávjáról. Azt jelzi, hogy a rendszer nem is-
mer fel fehér (sárga) vonalakat,
vagy ideiglenesen kikapcsolt ál-
lapotban van.

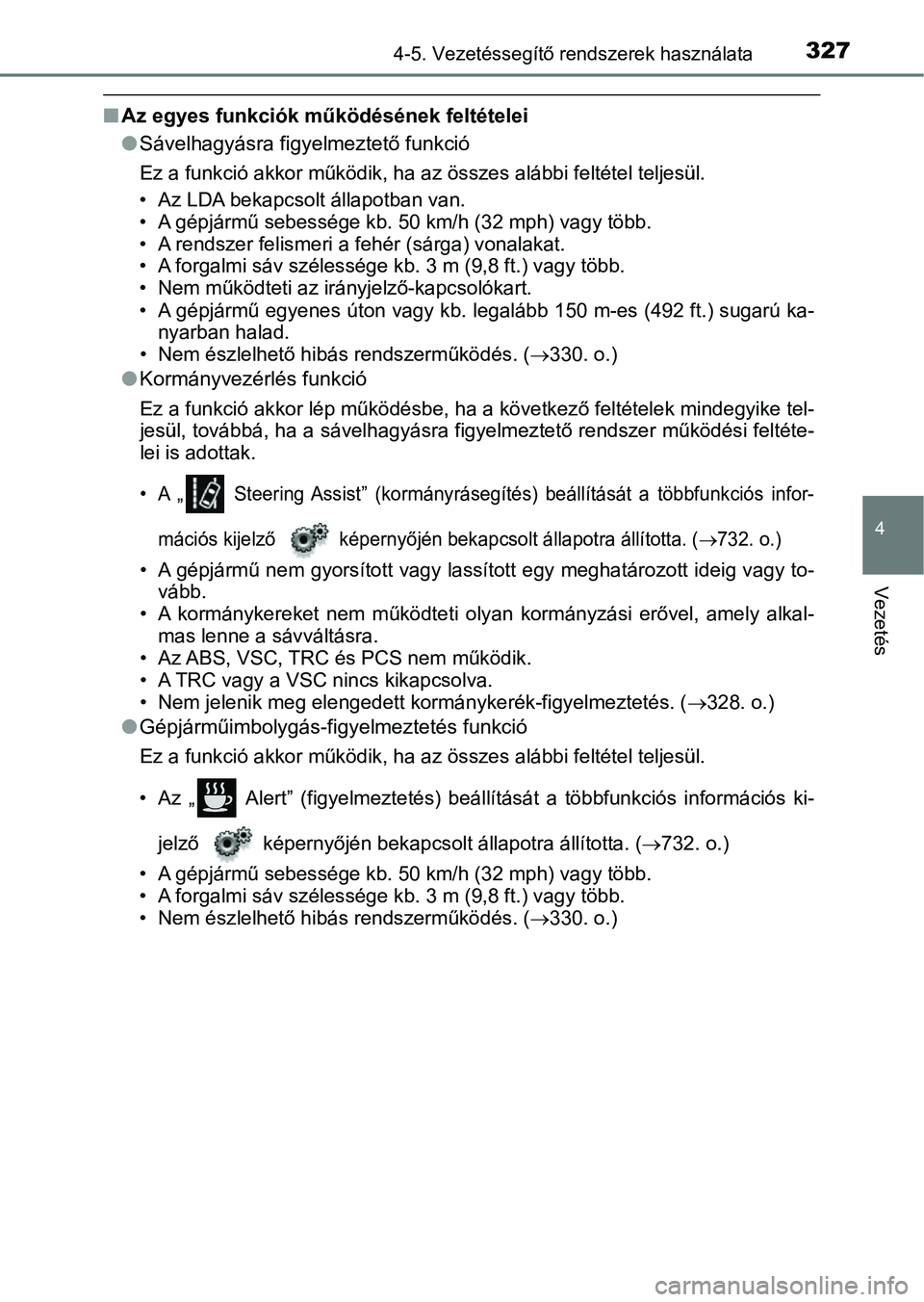

Page 327 of 760

3274-5. Vezetéssegítő rendszerek használata
4
Vezetés
nAz egyes funkciók működésének feltételei
lSávelhagyásra figyelmeztető funkció
Ez a funkció akkor működik, ha az összes alábbi feltétel teljesül.
• Az LDA bekapcsolt állapotban van.
• A gépjármű sebessége kb. 50 km/h (32 mph) vagy több.
• A rendszer felismeri a fehér (sárga) vonalakat.
• A forgalmi sáv szélessége kb. 3 m (9,8 ft.) vagy több.
• Nem működteti az irány jelző-kapcsolókart.
• A gépjármű egyenes úton vagy kb. legalább 150 m-es (492 ft.) s ugarú ka-
nyarban halad.
• Nem észlelhető hi bás rendszerműködés. ( 330. o.)
lKormányvezérlés funkció
Ez a funkció akkor lép működésbe, ha a következő feltételek mindegyike tel-
jesül, továbbá, ha a sávelhagyásra figyelmeztető rendszer működ ési feltéte-
lei is adottak.
• A „ Steering Assist” (kormányrásegítés) beállítását a többfunk ciós infor-
mációs kijelző képernyőjén bekapcsolt állapotra állította. (
732. o.)
• A gépjármű nem gyorsított vagy lassított egy meghatározott ideig vagy to- vább.
• A kormánykereket nem működteti olyan kormányzási erővel, amely alkal-
mas lenne a sávváltásra.
• Az ABS, VSC, TRC és PCS nem működik.
• A TRC vagy a VSC nincs kikapcsolva.
• Nem jelenik meg elengedett kor mánykerék-figyelmeztetés. (328. o.)
lGépjárműimbolygás-figyelmeztetés funkció
Ez a funkció akkor működik, ha az összes alábbi feltétel teljesül.
• Az „ Alert” (figyelmeztetés) beállítását a többfunkciós információs ki-
jelző képernyőjén bekapcsolt állapotra állította. ( 732. o.)
• A gépjármű sebessége kb. 50 km/h (32 mph) vagy több.
• A forgalmi sáv szélessége kb. 3 m (9,8 ft.) vagy több.
• Nem észlelhető hi bás rendszerműködés. ( 330. o.)

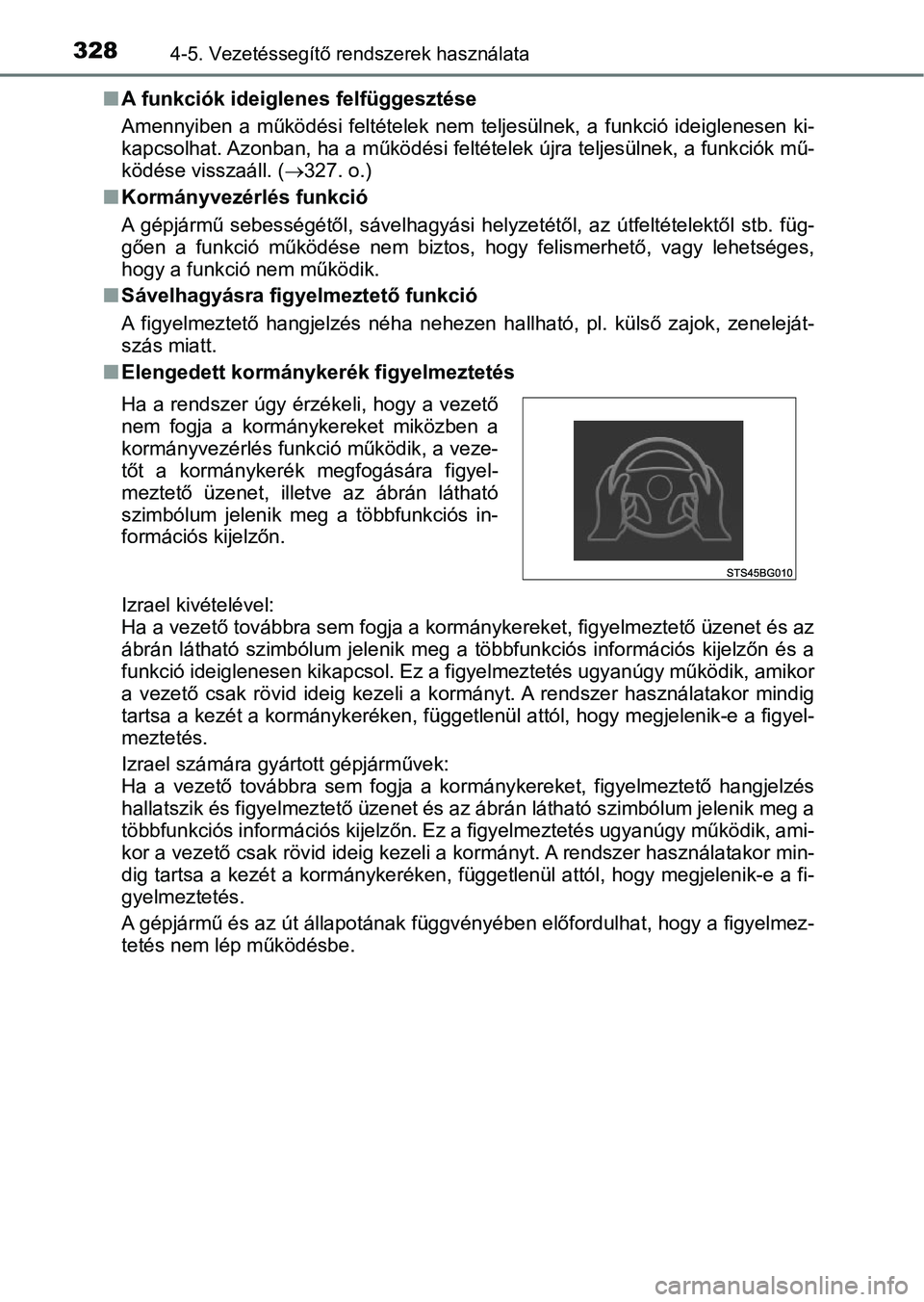

Page 328 of 760

3284-5. Vezetéssegítő rendszerek használata
nA funkciók ideiglenes felfüggesztése
Amennyiben a működési feltételek nem teljesülnek, a funkció ideiglenesen ki-
kapcsolhat. Azonban, ha a működési feltételek újra teljesülnek, a funkciók mű-
ködése visszaáll. (327. o.)
n Kormányvezérlés funkció
A gépjármű sebességétől, sávelhagyási helyzetétől, az útfeltéte lektől stb. füg-
gően a funkció működése nem biztos, hogy felismerhető, vagy leh etséges,
hogy a funkció nem működik.
n Sávelhagyásra figyelmeztető funkció
A figyelmeztető hangjelzés néha nehezen hallható, pl. külső zaj ok, zeneleját-
szás miatt.
n Elengedett kormánykerék figyelmeztetés
Izrael kivételével:
Ha a vezető továbbra sem fogja a kormánykereket, figyelmeztető üzenet és az
ábrán látható szimbólum jelenik meg a többfunkciós információs kijelzőn és a
funkció ideiglenesen kikapcsol. Ez a figyelmeztetés ugyanúgy mű ködik, amikor
a vezető csak rövid ideig kezeli a kormányt. A rendszer használ atakor mindig
tartsa a kezét a kormánykeréken, függetlenül attól, hogy megjelenik-e a figyel-
meztetés.
Izrael számára gyártott gépjárművek:
Ha a vezető továbbra sem fogja a kormánykereket, figyelmeztető hangjelzés
hallatszik és figyelmeztető üzenet és az ábrán látható szimbólu m jelenik meg a
többfunkciós információs kijelz őn. Ez a figyelmeztetés ugyanúgy működik, ami-
kor a vezető csak rövid ideig kezeli a kormányt. A rendszer has ználatakor min-
dig tartsa a kezét a kormánykeréken, függetlenül attól, hogy me gjelenik-e a fi-
gyelmeztetés.
A gépjármű és az út állapotának függvényében előfordulhat, hogy a figyelmez-
tetés nem lép működésbe. Ha a rendszer úgy érzékeli, hogy a vezető
nem fogja a kormánykereket miközben a
kormányvezérlés funkció működik, a veze-
tőt a kormánykerék megfogására figyel-
meztető üzenet, illetve az ábrán látható
szimbólum jelenik meg a többfunkciós in-
formációs kijelzőn.
Page 329 of 760

3294-5. Vezetéssegítő rendszerek használata
4
Vezetés
nGépjárműimbolygás-figyelmeztetés funkció
A gépjármű és az út állapotának függvényében előfordulhat, hogy a figyelmez-
tetés nem lép működésbe.
n Ha a fehér (sárga) vonalak csak az út egyik oldalán láthatók
Az LDA-rendszer nem működik arra az oldalra vonatkozóan, ahol a fehér
(sárga) vonalak nem ismerhetők fel.
n Helyzetek, amelyekben előfordulhat, hogy a funkciók nem működne k
megfelelően
Az alábbi esetek során lehetséges , hogy a kameraérzékelő nem érzékeli a fe-
hér (sárga) vonalakat, és ezért bizonyos funkciók nem működnek megfelelően.
lOlyan árnyékok láthatók az úton, amelyek a fehér (sárga) vonala kkal párhu-
zamosak, vagy lefedik azokat.
l A gépjármű fehér (sárga) vonalak nélküli területen halad, példá ul fizetőkapu
vagy jegyellenőrző pont előtt vagy kereszteződésben stb.
l A fehér (sárga) vonalak töredezettek, kiemelkedő útburkolati je lek vagy kö-
vek találhatók az úton.
l A fehér (sárga) sávjelzőket nem lehet látni, vagy nehezen látha tók homok
stb. miatt.
l A gépjárművel nedves, tócsás útszakaszon halad.
l A sávjelzők sárgák (melyeket adott esetben nehezebb felismerni, mint a fe-
hér jelzéseket).
l A fehér (sárga) sávjelzők kereszteződnek egy útszűkületben stb.
l A gépjármű fényes felületen, pl. betonon halad.
l A gépjárművel olyan útszakaszon halad, amely a visszavert fényt ől stb. vilá-
gos.
l Olyan területen halad, ahol a fényviszonyok hirtelen változnak, például alag-
utak be- és kijáratánál stb.
l A kamerát elvakítja egy szembejövő gépjármű fényszórója, a naps ütés stb.
Ha a rendszer a gépjárműimbolygás-fi-
gyelmeztetés bekapcsolt állapotában úgy
ítéli meg, hogy a gépjármű imbolyog, fi-
gyelmeztető hangjelzés szólal meg és ez-
zel azonos időben a vezető pihenésének
szükségességére figyelmeztető üzenet,
valamint az ábrán látható szimbólum jele-
nik meg a többfunkciós információs kijel-
zőn.

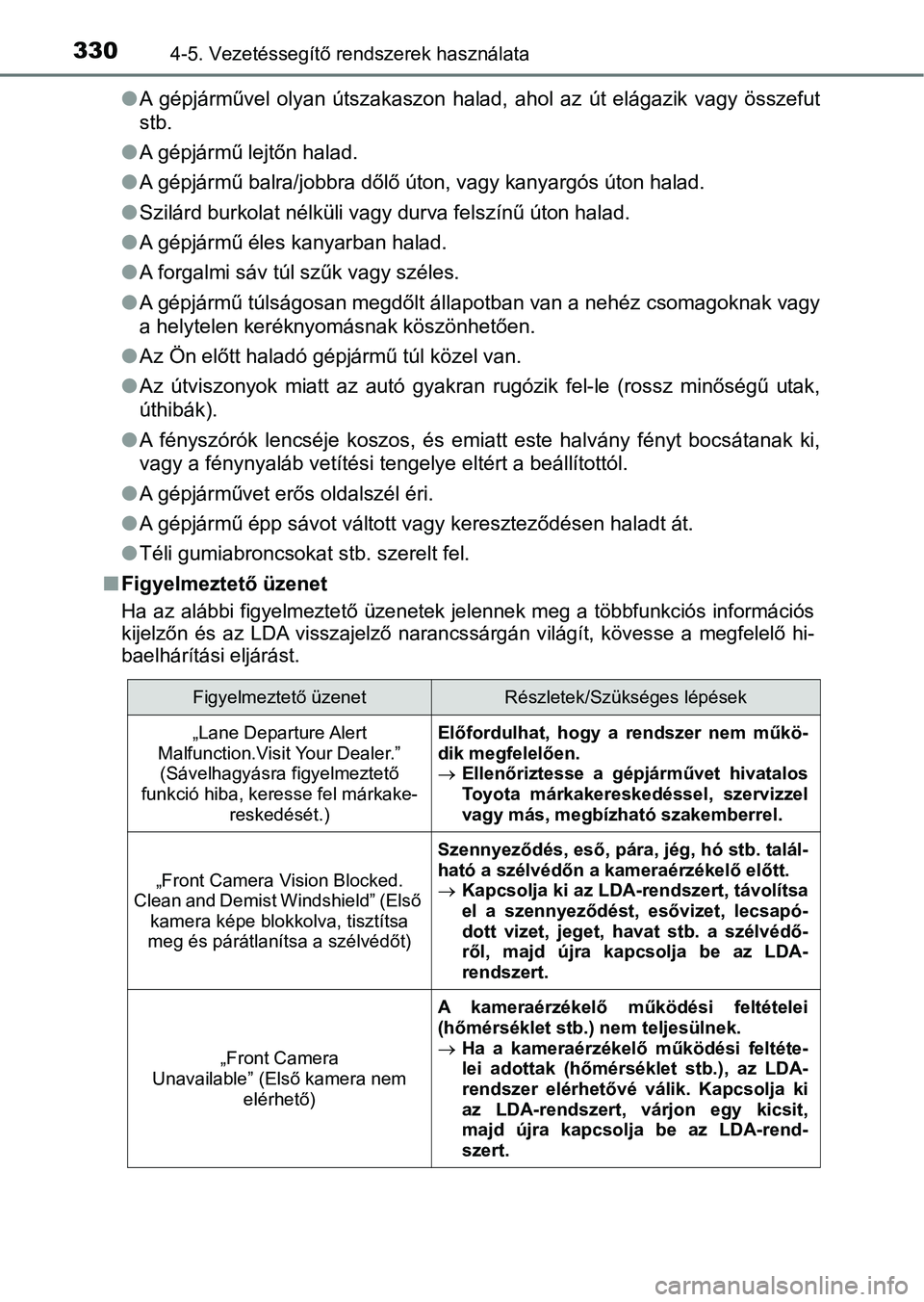

Page 330 of 760

3304-5. Vezetéssegítő rendszerek használata
lA gépjárművel olyan útszakaszon halad, ahol az út elágazik vagy összefut
stb.
l A gépjármű lejtőn halad.
l A gépjármű balra/jobbra dőlő úton, vagy kanyargós úton halad.
l Szilárd burkolat nélküli vagy durva felszínű úton halad.
l A gépjármű éles kanyarban halad.
l A forgalmi sáv túl szűk vagy széles.
l A gépjármű túlságosan megdőlt állapotban van a nehéz csomagoknak vagy
a helytelen keréknyomásnak köszönhetően.
l Az Ön előtt haladó gépjármű túl közel van.
l Az útviszonyok miatt az autó gyakran rugózik fel-le (rossz minő ségű utak,
úthibák).
l A fényszórók lencséje koszos, és emiatt este halvány fényt bocs átanak ki,
vagy a fénynyaláb vetítési tengelye eltért a beállítottól.
l A gépjárművet erős oldalszél éri.
l A gépjármű épp sávot váltott vagy kereszteződésen haladt át.
l Téli gumiabroncsokat stb. szerelt fel.
n Figyelmeztető üzenet
Ha az alábbi figyelmeztető üz enetek jelennek meg a többfunkciós információs
kijelzőn és az LDA visszajelző narancssárgán világít, kövesse a megfelelő hi-
baelhárítási eljárást.
Figyelmeztető üzenetRészletek/Szükséges lépések
„Lane Departure Alert
Malfunction.Visit Your Dealer.” (Sávelhagyásra figyelmeztető
funkció hiba, keresse fel márkake- reskedését.)Előfordulhat, hogy a rendszer nem műkö-
dik megfelelően.
Ellenőriztesse a gépjárművet hivatalos
Toyota márkakereskedéssel, szervizzel
vagy más, megbízható szakemberrel.
„Front Camera Vision Blocked.
Clean and Demist Windshield” (Első kamera képe blokkolva, tisztítsa
meg és párátlanítsa a szélvédőt)
Szennyeződés, eső, pára, jég, hó stb. talál-
ható a szélvédőn a kameraérzékelő előtt.
Kapcsolja ki az LDA-rendszert, távolítsa
el a szennyeződést, esővizet, lecsapó-
dott vizet, jeget, havat stb. a szélvédő-
ről, majd újra kapcsolja be az LDA-
rendszert.
„Front Camera
Unavailable” (Első kamera nem
elérhető)
A kameraérzékelő működési feltételei
(hőmérséklet stb.) nem teljesülnek.
Ha a kameraérzékelő működési feltéte-
lei adottak (hőmérséklet stb.), az LDA-
rendszer elérhetővé válik. Kapcsolja ki
az LDA-rendszert, várjon egy kicsit,
majd újra kapcsolja be az LDA-rend-
szert.
