TOYOTA C-HR 2018 Upute Za Rukovanje (in Croatian)

6497-3. Samostalno održavanje
7
Održavanje i briga

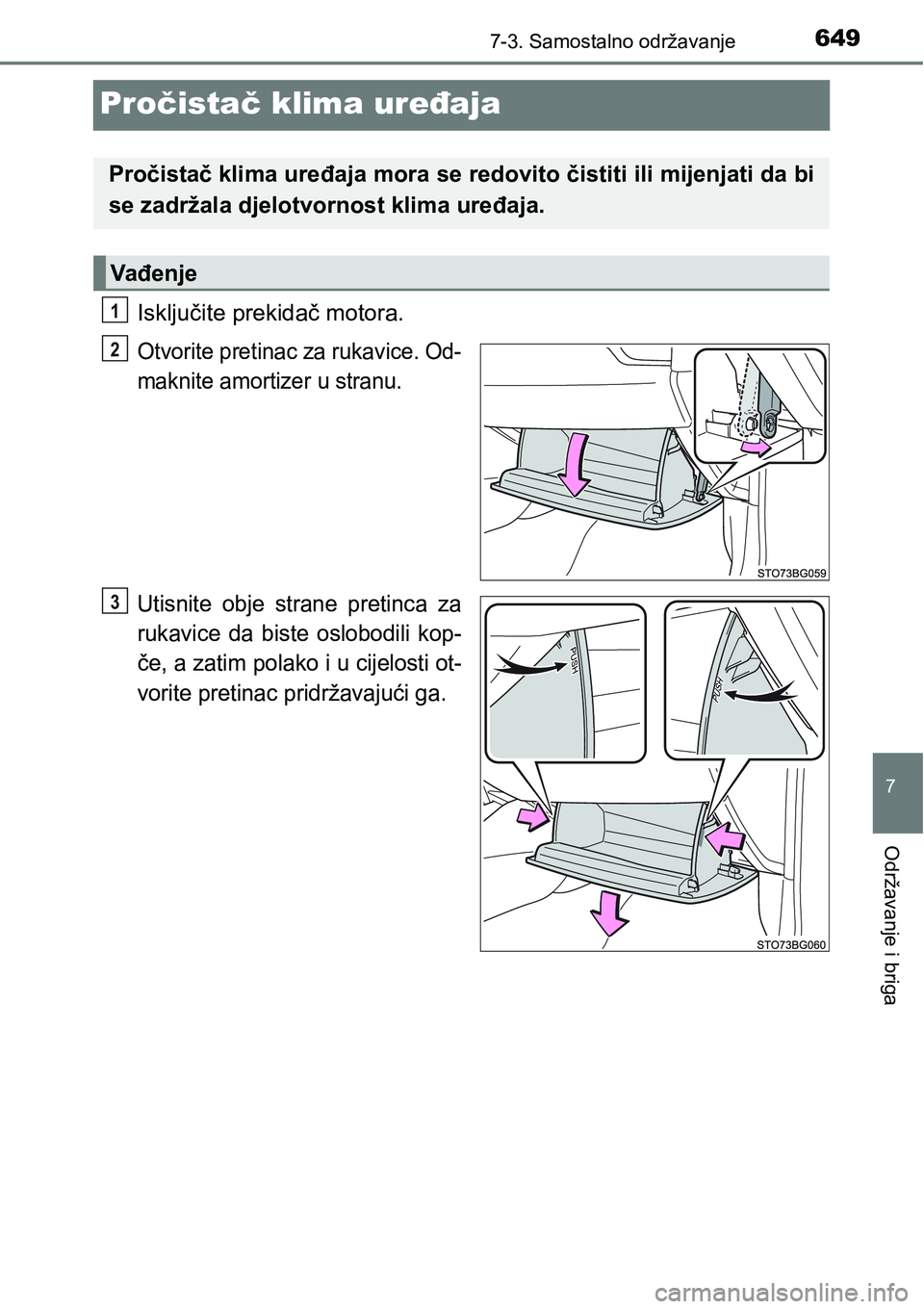

Pročistač klima uređaja
Isključite prekidač motora.
Otvorite pretinac za rukavice. Od-
maknite amortizer u stranu.
Utisnite obje strane pretinca za
rukavice da biste oslobodili kop-
če, a zatim polako i u cijelosti ot-
vorite pretinac pridržavajući ga.
Pročistač klima uređaja mora se redovito čistiti ili mijenjati da bi
se zadržala djelotvornost klima uređaja.
Vađenje
1
2
3

6507-3. Samostalno održavanje

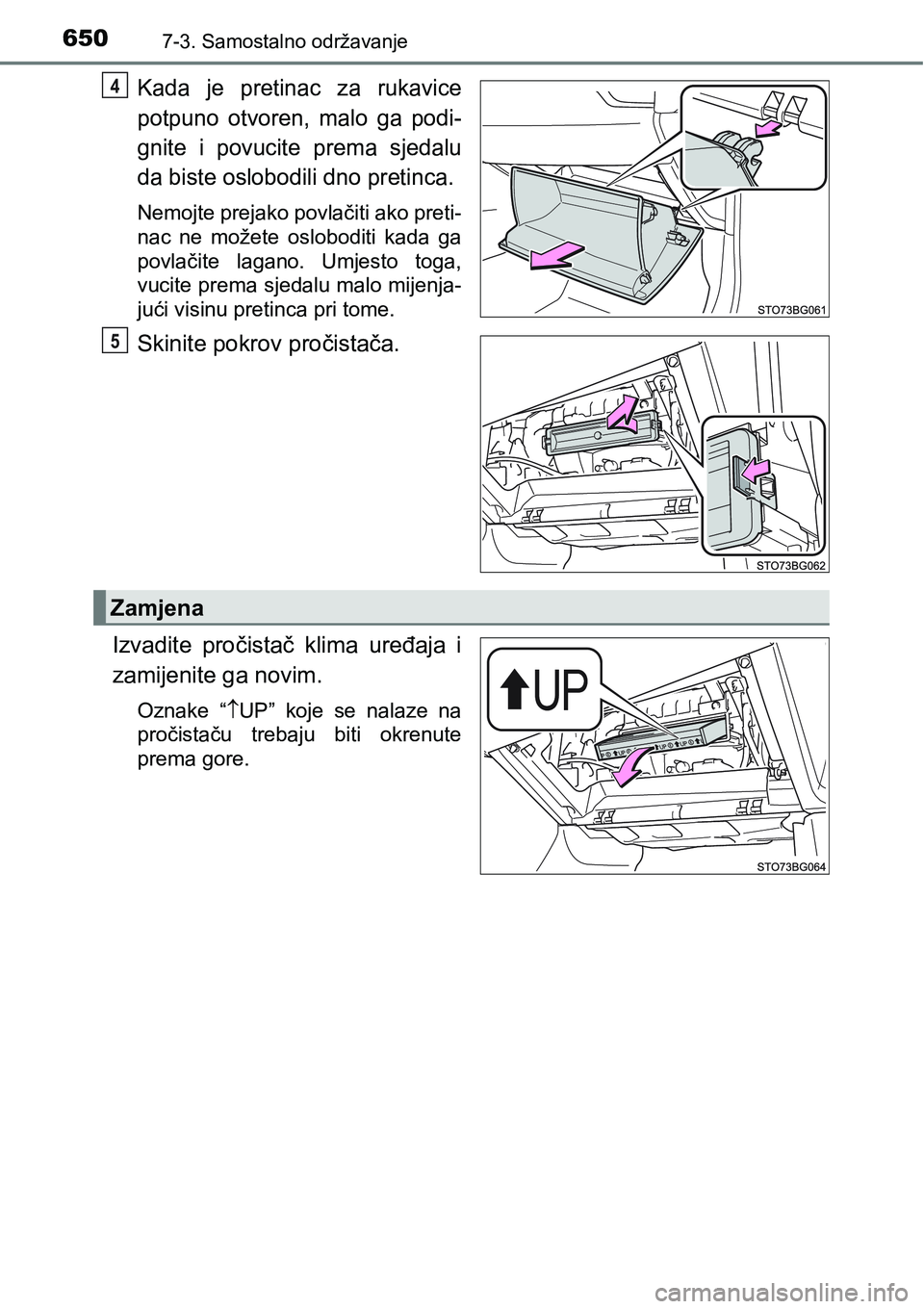

Kada je pretinac za rukavice
potpuno otvoren, malo ga podi-
gnite i povucite prema sjedalu
da biste oslobodili dno pretinca.
Nemojte prejako povlačiti ako preti-
nac ne možete osloboditi kada ga
povlačite lagano. Umjesto toga,
vucite prema sjedalu malo mijenja-
jući visinu pretinca pri tome.
Skinite pokrov pročistača.
Izvadite pročistač klima uređaja i
zamijenite ga novim.
Oznake “UP” koje se nalaze na
pročistaču trebaju biti okrenute
prema gore.
4
5
Zamjena

6517-3. Samostalno održavanje
7
Održavanje i briga

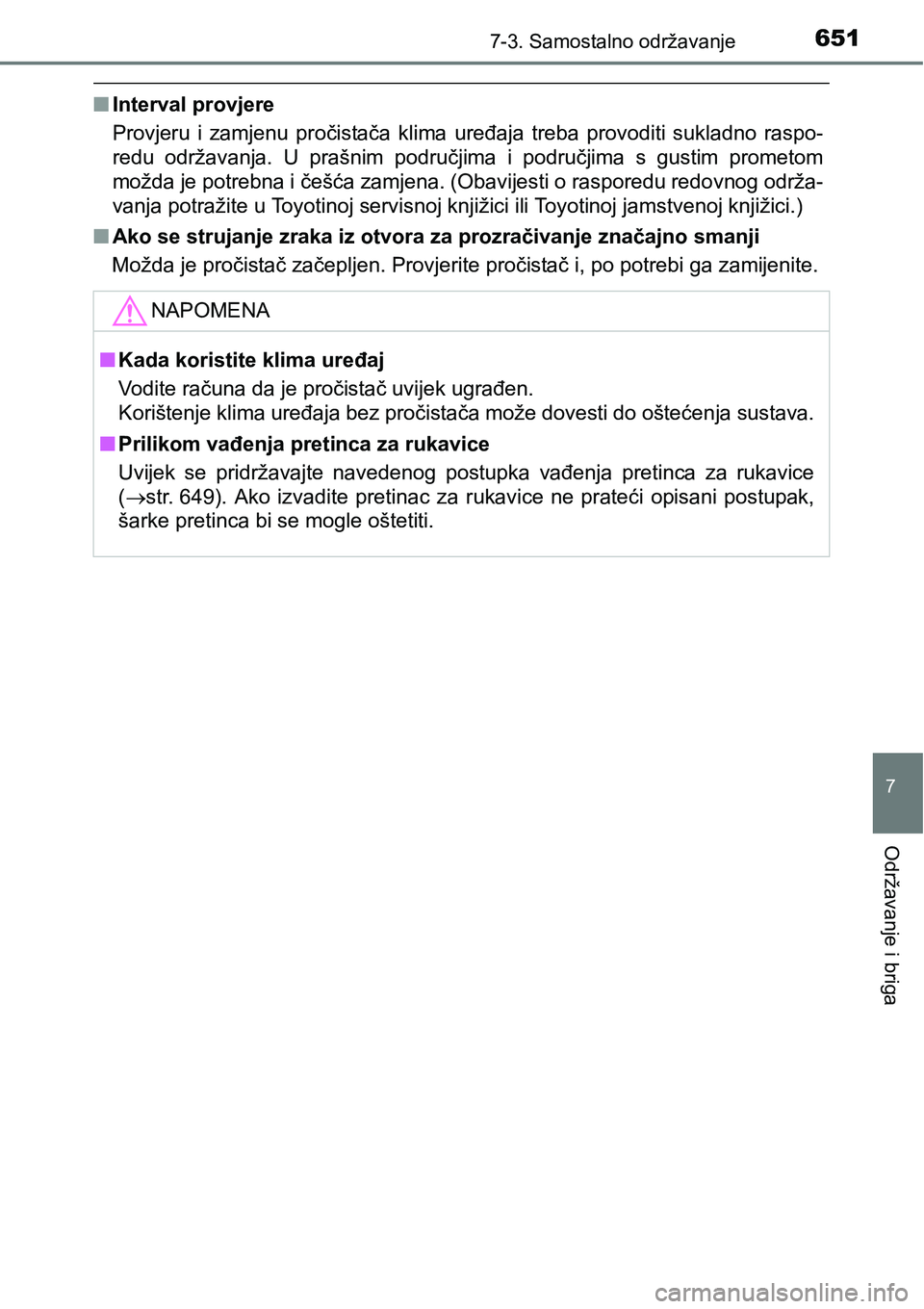

nInterval provjere
Provjeru i zamjenu pročistača klima uređaja treba provoditi sukladno raspo-
redu održavanja. U prašnim područjima i područjima s gustim prometom
možda je potrebna i češća zamjena. (Obavijesti o rasporedu redovnog održa-
vanja potražite u Toyotinoj servisnoj knjižici ili Toyotinoj jamstvenoj knjižici.)
nAko se strujanje zraka iz otvora za prozračivanje značajno smanji
Možda je pročistač začepljen. Provjerite pročistač i, po potrebi ga zamijenite.
NAPOMENA
nKada koristite klima uređaj
Vodite računa da je pročistač uvijek ugrađen.
Korištenje klima uređaja bez pročistača može dovesti do oštećenja sustava.
nPrilikom vađenja pretinca za rukavice
Uvijek se pridržavajte navedenog postupka vađenja pretinca za rukavice
(str. 649). Ako izvadite pretinac za rukavice ne prateći opisani postupak,
šarke pretinca bi se mogle oštetiti.

6527-3. Samostalno održavanje

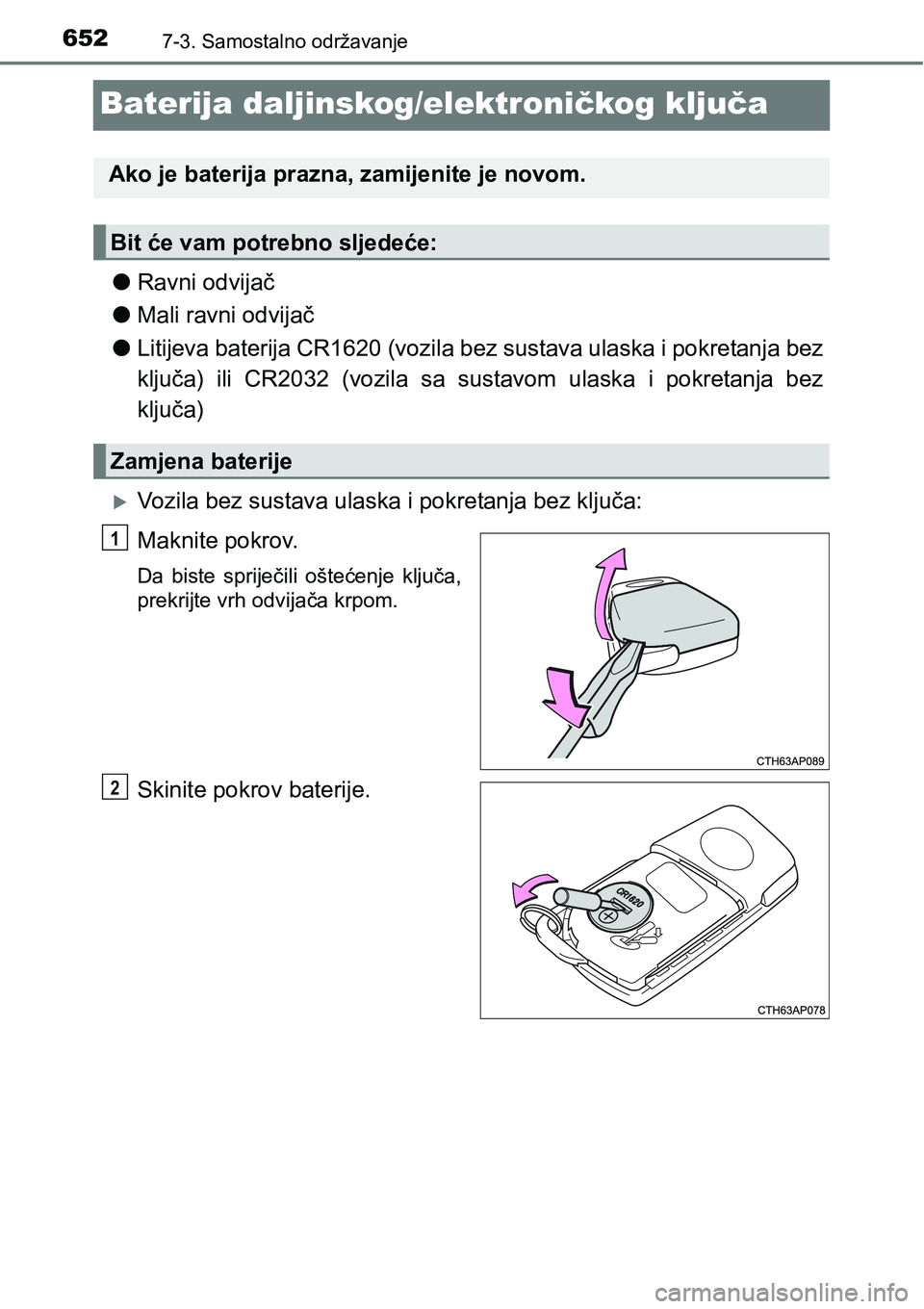

Baterija daljinskog/elektroničkog ključa
lRavni odvijač
lMali ravni odvijač
lLitijeva baterija CR1620 (vozila bez sustava ulaska i pokretanja bez
ključa) ili CR2032 (vozila sa sustavom ulaska i pokretanja bez
ključa)
Vozila bez sustava ulaska i pokretanja bez ključa:
Maknite pokrov.
Da biste spriječili oštećenje ključa,
prekrijte vrh odvijača krpom.
Skinite pokrov baterije.
Ako je baterija prazna, zamijenite je novom.
Bit će vam potrebno sljedeće:
Zamjena baterije
1
2

6537-3. Samostalno održavanje
7
Održavanje i briga

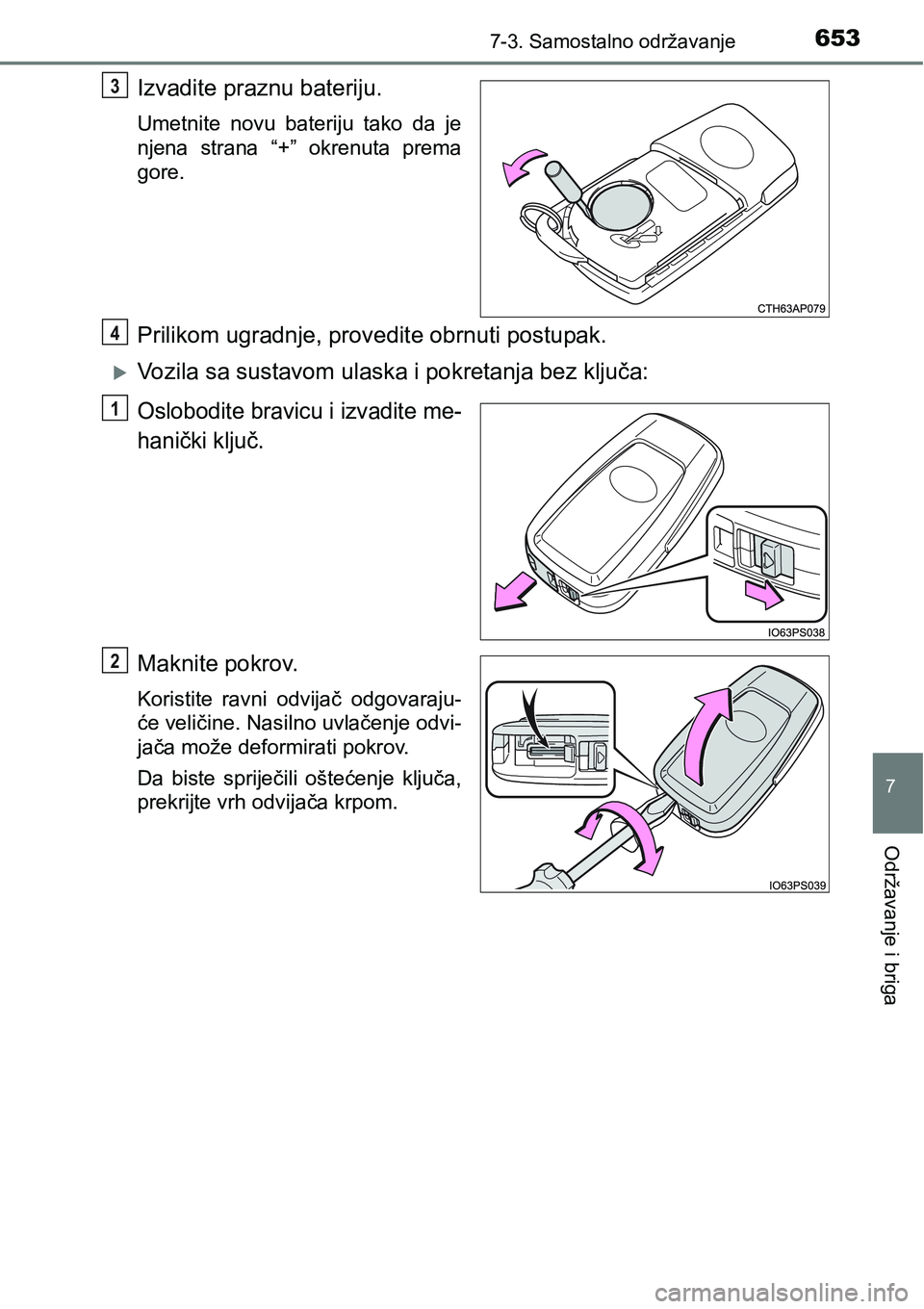

Izvadite praznu bateriju.
Umetnite novu bateriju tako da je
njena strana “+” okrenuta prema
gore.
Prilikom ugradnje, provedite obrnuti postupak.
Vozila sa sustavom ulaska i pokretanja bez ključa:
Oslobodite bravicu i izvadite me-
hanički ključ.
Maknite pokrov.
Koristite ravni odvijač odgovaraju-
će veličine. Nasilno uvlačenje odvi-
jača može deformirati pokrov.
Da biste spriječili oštećenje ključa,
prekrijte vrh odvijača krpom.
3
4
1
2

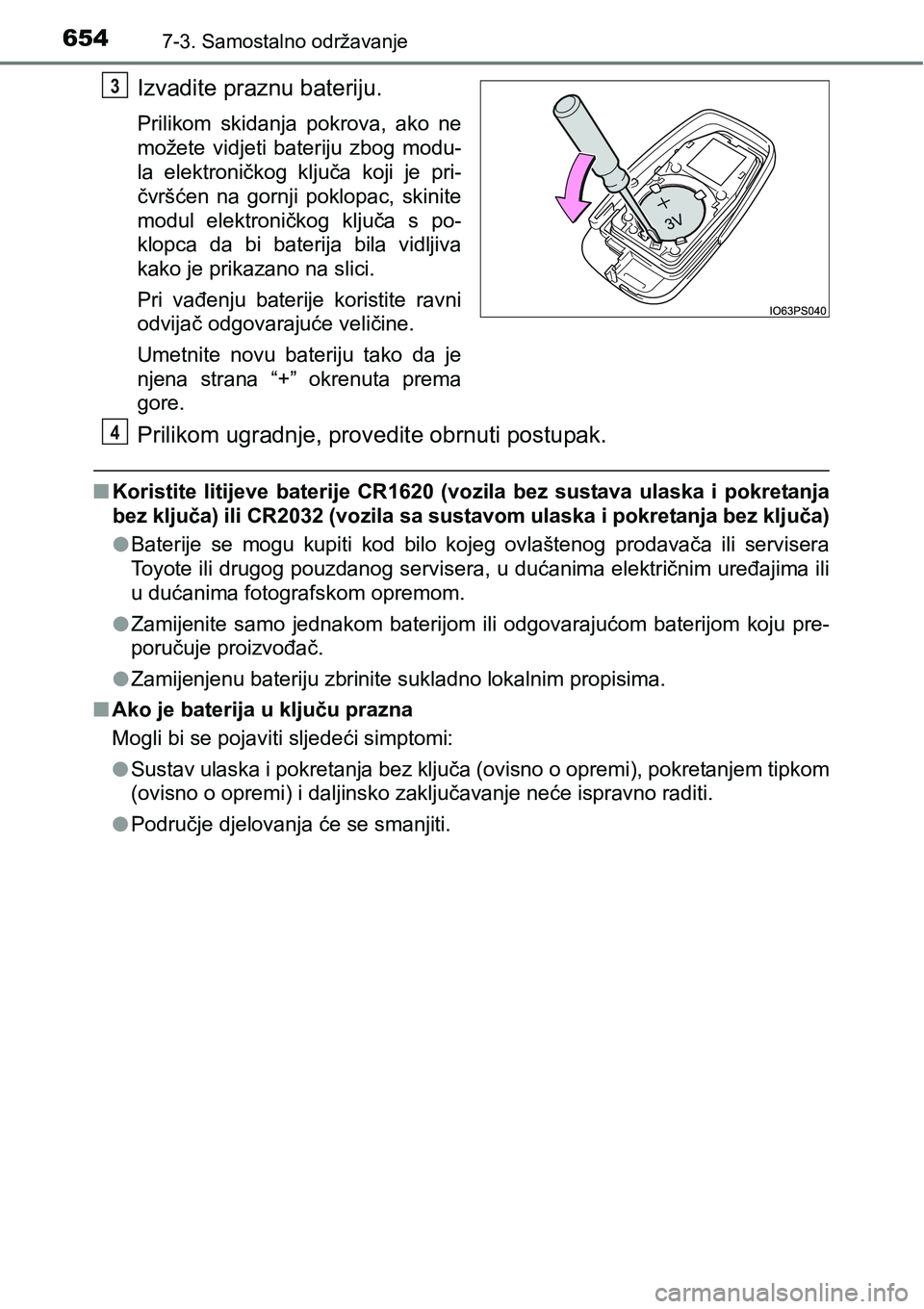

6547-3. Samostalno održavanje
Izvadite praznu bateriju.
Prilikom skidanja pokrova, ako ne
možete vidjeti bateriju zbog modu-
la elektroničkog ključa koji je pri-
čvršćen na gornji poklopac, skinite
modul elektroničkog ključa s po-
klopca da bi baterija bila vidljiva
kako je prikazano na slici.
Pri vađenju baterije koristite ravni
odvijač odgovarajuće veličine.
Umetnite novu bateriju tako da je
njena strana “+” okrenuta prema
gore.
Prilikom ugradnje, provedite obrnuti postupak.
nKoristite litijeve baterije CR1620 (vozila bez sustava ulaska i pokretanja
bez ključa) ili CR2032 (vozila sa sustavom ulaska i pokretanja bez ključa)
lBaterije se mogu kupiti kod bilo kojeg ovlaštenog prodavača ili servisera
Toyote ili drugog pouzdanog servisera, u dućanima električnim uređajima ili
u dućanima fotografskom opremom.
lZamijenite samo jednakom baterijom ili odgovarajućom baterijom koju pre-
poručuje proizvođač.
lZamijenjenu bateriju zbrinite sukladno lokalnim propisima.
nAko je baterija u ključu prazna
Mogli bi se pojaviti sljedeći simptomi:
lSustav ulaska i pokretanja bez ključa (ovisno o opremi), pokretanjem tipkom
(ovisno o opremi) i daljinsko zaključavanje neće ispravno raditi.
lPodručje djelovanja će se smanjiti.
3
4

6557-3. Samostalno održavanje
7
Održavanje i briga

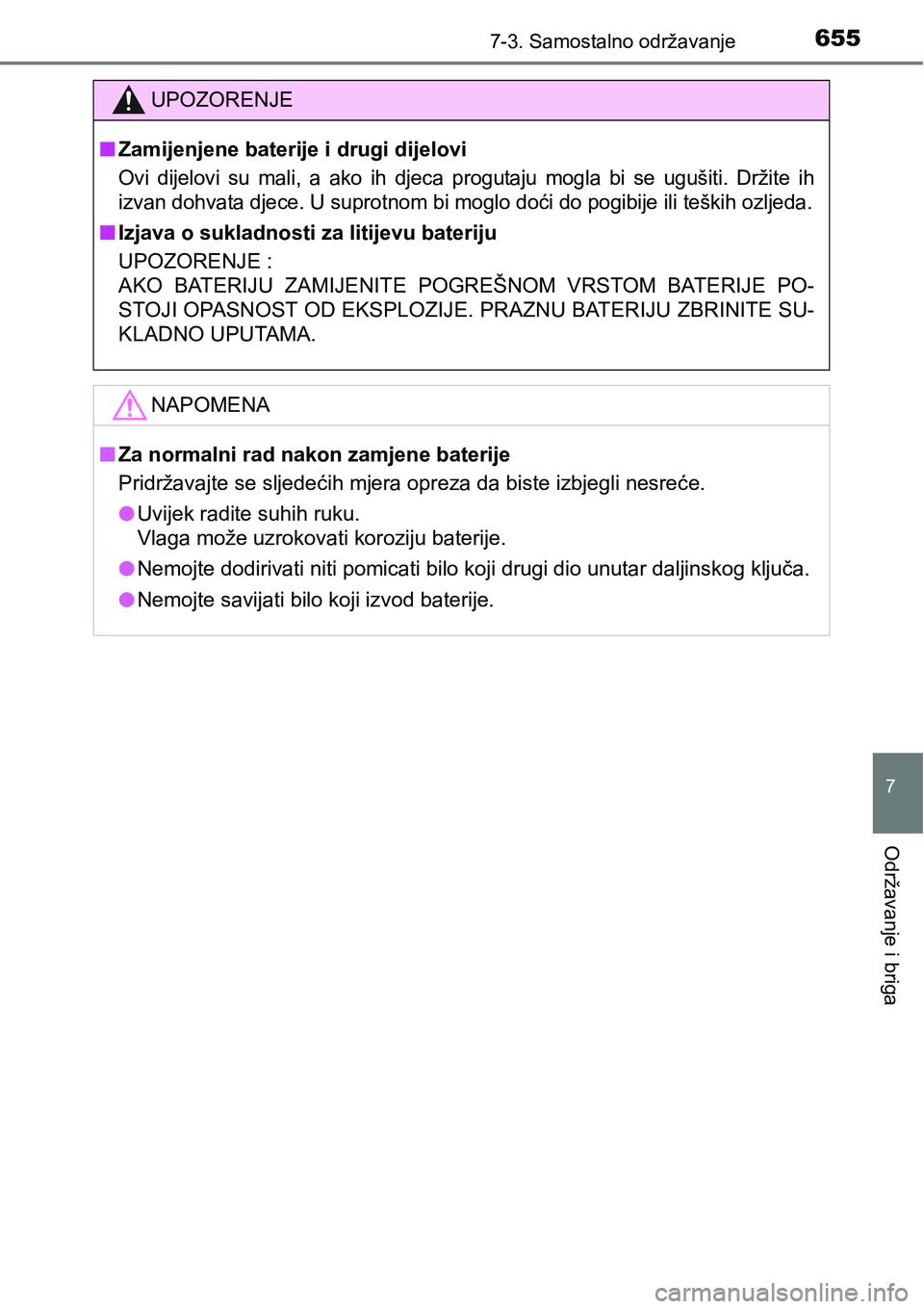

UPOZORENJE
nZamijenjene baterije i drugi dijelovi
Ovi dijelovi su mali, a ako ih djeca progutaju mogla bi se ugušiti. Držite ih
izvan dohvata djece. U suprotnom bi moglo doći do pogibije ili teških ozljeda.
nIzjava o sukladnosti za litijevu bateriju
UPOZORENJE :
AKO BATERIJU ZAMIJENITE POGREŠNOM VRSTOM BATERIJE PO-
STOJI OPASNOST OD EKSPLOZIJE. PRAZNU BATERIJU ZBRINITE SU-
KLADNO UPUTAMA.
NAPOMENA
nZa normalni rad nakon zamjene baterije
Pridržavajte se sljedećih mjera opreza da biste izbjegli nesreće.
lUvijek radite suhih ruku.
Vlaga može uzrokovati koroziju baterije.
lNemojte dodirivati niti pomicati bilo koji drugi dio unutar daljinskog ključa.
lNemojte savijati bilo koji izvod baterije.

6567-3. Samostalno održavanje

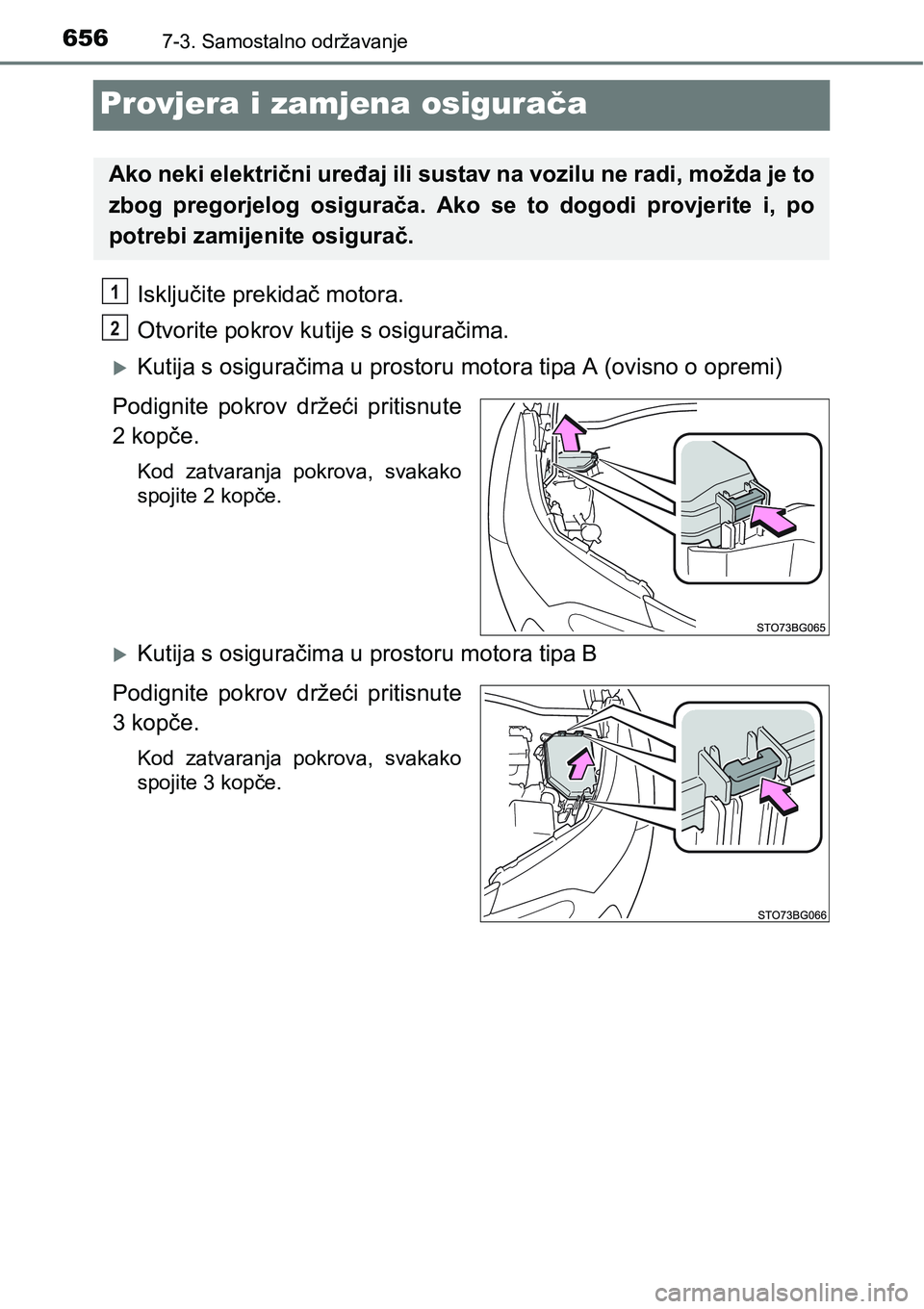

Provjera i zamjena osigurača
Isključite prekidač motora.
Otvorite pokrov kutije s osiguračima.
Kutija s osiguračima u prostoru motora tipa A (ovisno o opremi)
Podignite pokrov držeći pritisnute
2 kopče.
Kod zatvaranja pokrova, svakako
spojite 2 kopče.
Kutija s osiguračima u prostoru motora tipa B
Podignite pokrov držeći pritisnute
3 kopče.
Kod zatvaranja pokrova, svakako
spojite 3 kopče.
Ako neki električni uređaj ili sustav na vozilu ne radi, možda je to
zbog pregorjelog osigurača. Ako se to dogodi provjerite i, po
potrebi zamijenite osigurač.
1
2

6577-3. Samostalno održavanje
7
Održavanje i briga

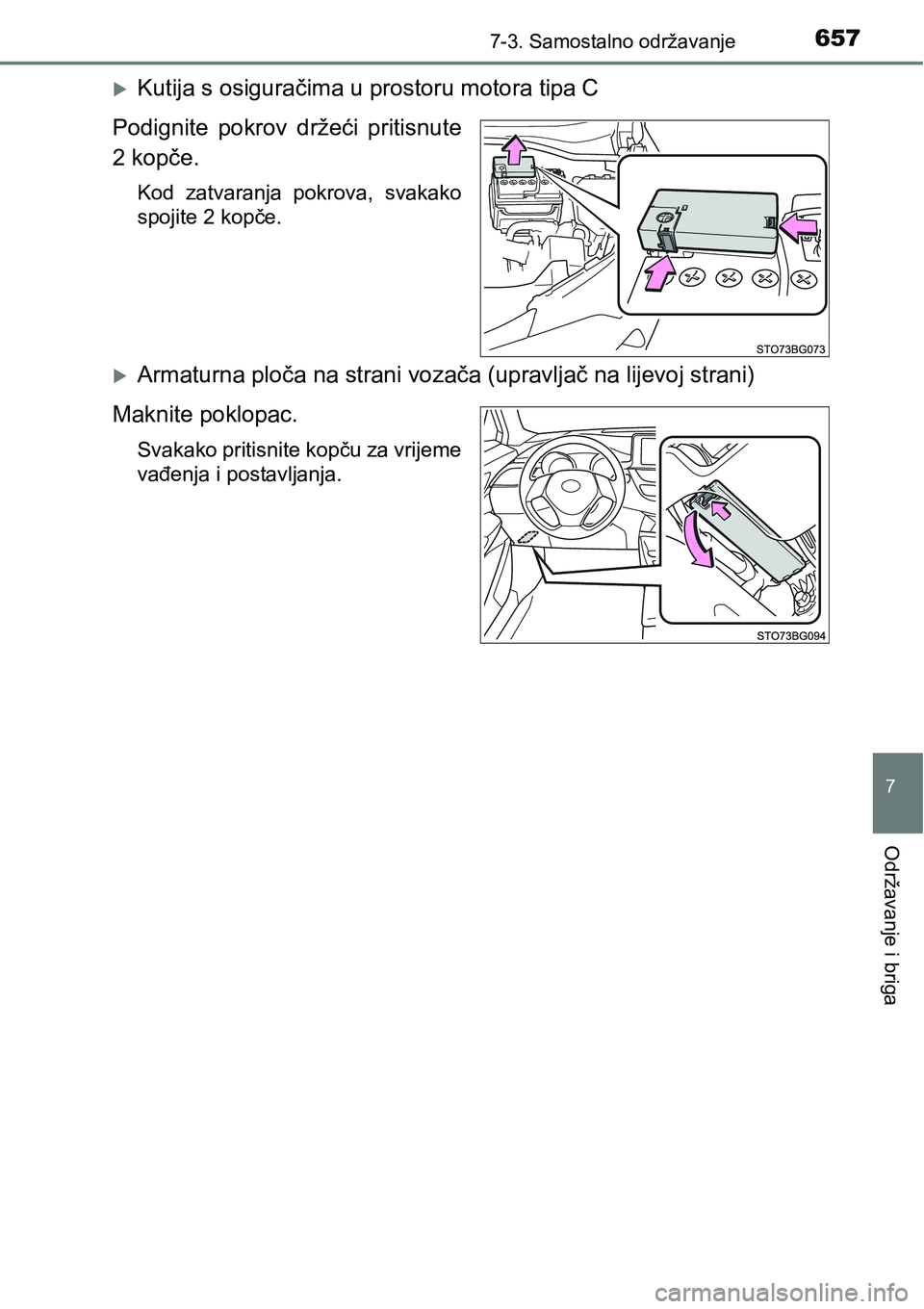

Kutija s osiguračima u prostoru motora tipa C
Podignite pokrov držeći pritisnute
2 kopče.
Kod zatvaranja pokrova, svakako
spojite 2 kopče.
Armaturna ploča na strani vozača (upravljač na lijevoj strani)
Maknite poklopac.
Svakako pritisnite kopču za vrijeme
vađenja i postavljanja.

6587-3. Samostalno održavanje

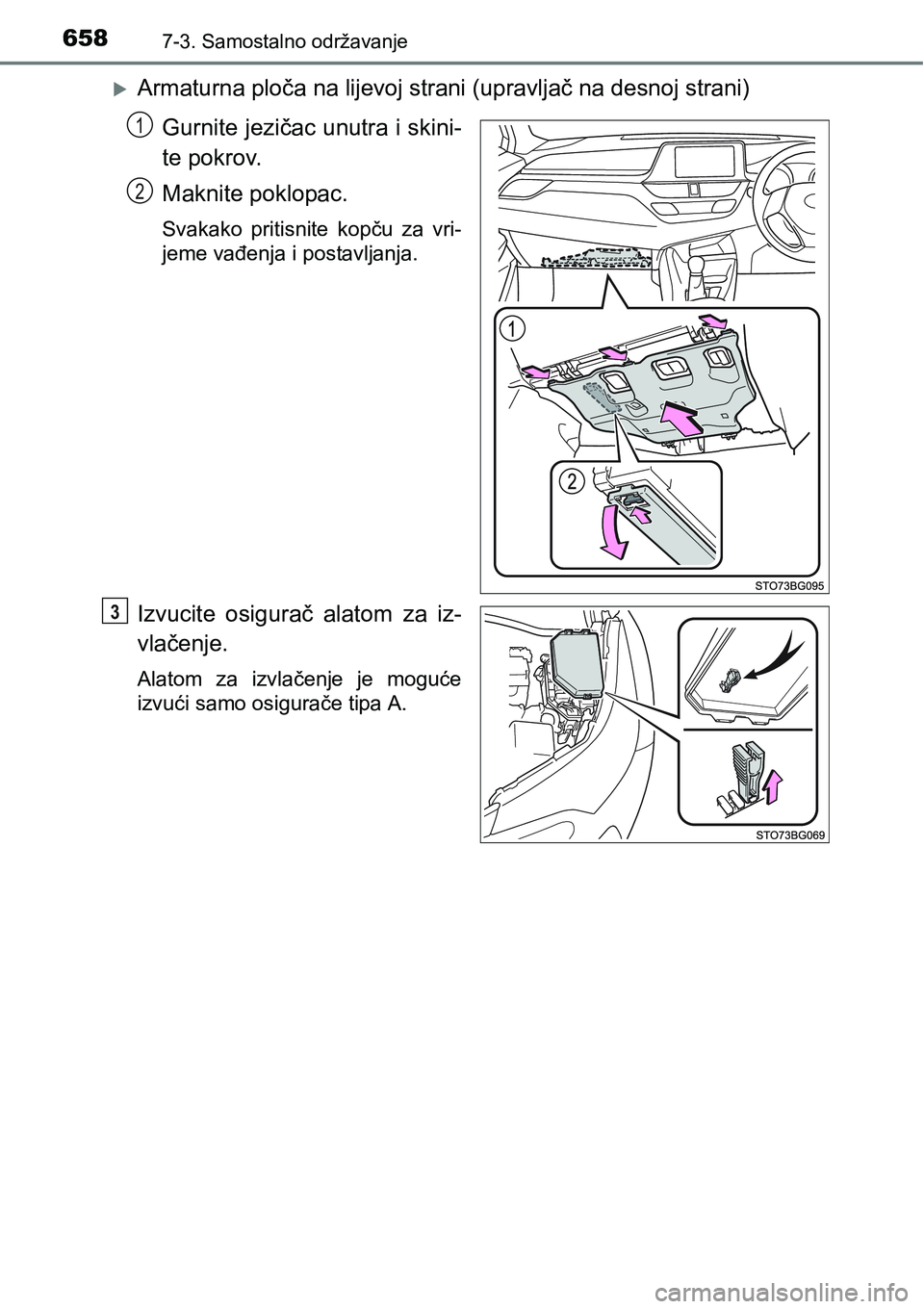

Armaturna ploča na lijevoj strani (upravljač na desnoj strani)
Gurnite jezičac unutra i skini-
te pokrov.
Maknite poklopac.
Svakako pritisnite kopču za vri-
jeme vađenja i postavljanja.
Izvucite osigurač alatom za iz-
vlačenje.
Alatom za izvlačenje je moguće
izvući samo osigurače tipa A.
1
2
3
