TOYOTA C-HR 2019 Instructieboekje (in Dutch)

4614-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10647E

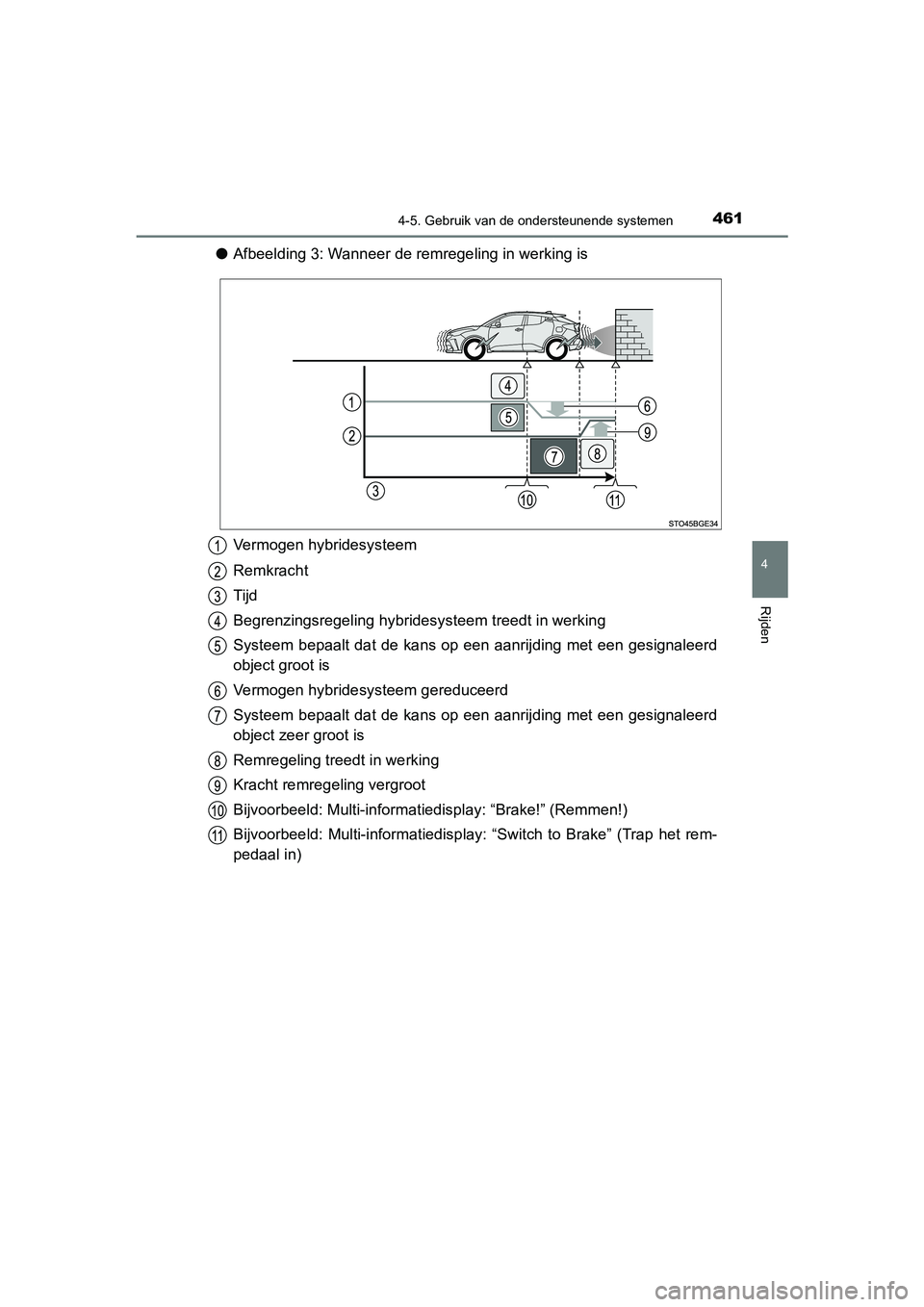

●Afbeelding 3: Wanneer de remregeling in werking is
Vermogen hybridesysteem
Remkracht
Tijd
Begrenzingsregeling hybrides ysteem treedt in werking
Systeem bepaalt dat de kans op een aanrijding met een gesignale erd
object groot is
Vermogen hybridesysteem gereduceerd
Systeem bepaalt dat de kans op een aanrijding met een gesignale erd
object zeer groot is
Remregeling treedt in werking
Kracht remregeling vergroot
Bijvoorbeeld: Multi-informatiedisplay: “Brake!” (Remmen!)
Bijvoorbeeld: Multi-informatiedisp lay: “Switch to Brake” (Trap het rem-
pedaal in)
C-HR_HV_OM_Europe_OM10647E.b ook Page 461 Tuesday, July 30, 2019 9:59 AM

4624-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10647E
■Als de Parking Support Brake in werking is getreden
Als de auto is stilgezet door de werking van de Parking Support Brake, wordt de
Parking Support Brake uitgeschakeld en gaat het controlelampje PKSB OFF
branden. Als de Parking Support Brake onnodig in werking treedt , kan de remre-
geling worden geannuleerd door het rempedaal in te trappen of d oor ongeveer 2
seconden te wachten totdat deze automatisch wordt geannuleerd. Vervolgens
kunt u verder rijden door het gaspedaal in te trappen.
■ Opnieuw inschakelen van de Parking Support Brake
Wanneer de Parking Support Brake is uitgeschakeld door de werki ng ervan, kunt
u zelf het systeem weer inschakelen (
→Blz. 457) of het contact UIT en vervol-
gens weer AAN zetten. Het systeem wordt automatisch weer ingesc hakeld als het
obstakel zich niet langer in de rijrichting van de auto bevindt of als de auto van rij-
richting verandert (bijvoorbeeld achteruit in plaats van voorui t of andersom).
■ Wanneer “Parking Support Brake Unavailable” (Parking Support Br ake niet
beschikbaar) op het multi-informatiedisplay wordt weergegeven en het con-
trolelampje PKSB OFF knippert
Mogelijk is het systeem na het l osnemen en weer aansluiten van een accuklem
niet geïnitialiseerd.
■ Wanneer “Parking Support Brake Unavailable” (Parking Support Br ake niet
beschikbaar) en “Parking assist unavailable. Clean parking assi st sensor”
(Parking Assist niet beschikbaar, reinig Parking Assist-sensor) op het multi-
informatiedisplay worden weergegeven en het controlelampje PKSB OFF
knippert
● Mogelijk is een van de sensoren bedekt met bijvoorbeeld ijs, sn eeuw of vuil. Ver-
wijder dan het ijs, de sneeuw, het vuil e.d. van de sensor om te zorgen dat het
systeem weer normaal werkt.
Als deze melding na het schoonmaken van de sensor nog steeds wo rdt weerge-
geven of wordt weergegeven ondanks dat de sensor schoon is, laa t uw auto dan
controleren door een erkende Toyo ta-dealer of hersteller/reparateur of een
andere naar behoren gekwalific eerde en uitgeruste deskundige.
● Mogelijk is de sensor bevroren.
Zodra het ijs smelt , zal het systeem we er normaal werken.
● Mogelijk stroomt er contin u water over de sensor.
Als het systeem oordeelt dat de toestand weer normaal is, zal h et systeem weer
normaal werken.
■ Als een accuklem is losgenomen en weer is aangesloten
Het systeem moet worden geïnitialiseerd. Rijd om het systeem te initialiseren
gedurende ten minste 5 seconden recht vooruit met een snelheid van ongeveer
35 km/h of hoger. Draai daarnaas t, bij auto's met Parking Support Brake-functie,
als de auto stilstaat, het stuurwiel geheel naar links en vervo lgens geheel naar
rechts.
C-HR_HV_OM_Europe_OM10647E.b ook Page 462 Tuesday, July 30, 2019 9:59 AM

4634-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10647E
WAARSCHUWING
■Beperkingen van het Parking Support Brake-systeem
Vertrouw niet blindelings op he t systeem, omdat dit kan leiden tot een ongeval.
● De bestuurder is zelf verantwoordelijk voor een veilig rijgedra g. Rijd altijd voor-
zichtig en houd rekening met de omgeving. Het Parking Support B rake-sys-
teem is ontworpen om te helpen de ernst van een aanrijding te v erminderen.
Onder sommige omstandigheden is h et echter mogelijk dat het systeem niet
werkt.
● Het Parking Support Brake-syst eem is niet ontworpen om de auto volledig tot
stilstand te brengen. Bovendien is het, zelfs wanneer het systeem de auto tot
stilstand heeft gebracht, noodza kelijk om onmiddellijk het rempedaal in te trap-
pen, omdat de remre geling na ongeveer 2 seconden wordt uitgeschakeld.
OPMERKING
■Wanneer “Parking Support Brake Unavailable” (Parking Support Br ake niet
beschikbaar) op het multi-informatiedisplay wordt weergegeven e n het
controlelampje PKSB OFF knippert
Als deze melding direct nadat het contact AAN is gezet wordt weergegeven,
bedien de auto dan voorzichtig en let daarbij goed op de omgevi ng. Het is wel-
licht nodig om een bepaa lde tijd met de auto te rijden voordat het systeem weer
normaal werkt. (Als het systeem nog niet normaal werkt nadat ee n poosje met
de auto gereden is, reinig dan de sensoren en hun omgeving op de bumpers.)
C-HR_HV_OM_Europe_OM10647E.b ook Page 463 Tuesday, July 30, 2019 9:59 AM

4644-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10647E
Parking Suppor t Brake-functie
(voor stilstaande objecten)
*
Deze functie werkt in situaties zoals hieronder aangegeven wanneer in
de rijrichting van de auto een object w ordt gesignaleerd.
■Er wordt langzaam gereden en het rempedaal wordt niet of te laa t
ingetrapt
∗: Indien aanwezig
Als de sensoren een stilstaand object, zoals een muur, signaler en in
de rijrichting van de auto en het systeem oordeelt dat zich een aan-
rijding voor kan doen doordat de auto plotseling naar voren
beweegt doordat het gaspedaal per ongeluk wordt ingetrapt, wan-
neer de auto de verkeerde kant op rijdt doordat de verkeerde sc ha-
kelstand wordt geselecteerd of tijdens het parkeren of het rijd en
met een lage snelheid, werkt het systeem om de gevolgen van een
aanrijding met het gesignaleerde stilstaande object zo veel mog elijk
te beperken.
Voorbeelden van het in wer king treden van de functie
C-HR_HV_OM_Europe_OM10647E.b ook Page 464 Tuesday, July 30, 2019 9:59 AM

4654-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10647E■
Wanneer het gaspedaal d
iep wordt ingetrapt
■Wanneer de auto de verkeerde kant op rijdt doordat de verkeerde
schakelstand is geselecteerd
→Blz. 438
Soorten sensoren
C-HR_HV_OM_Europe_OM10647E.b ook Page 465 Tuesday, July 30, 2019 9:59 AM

4664-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10647E

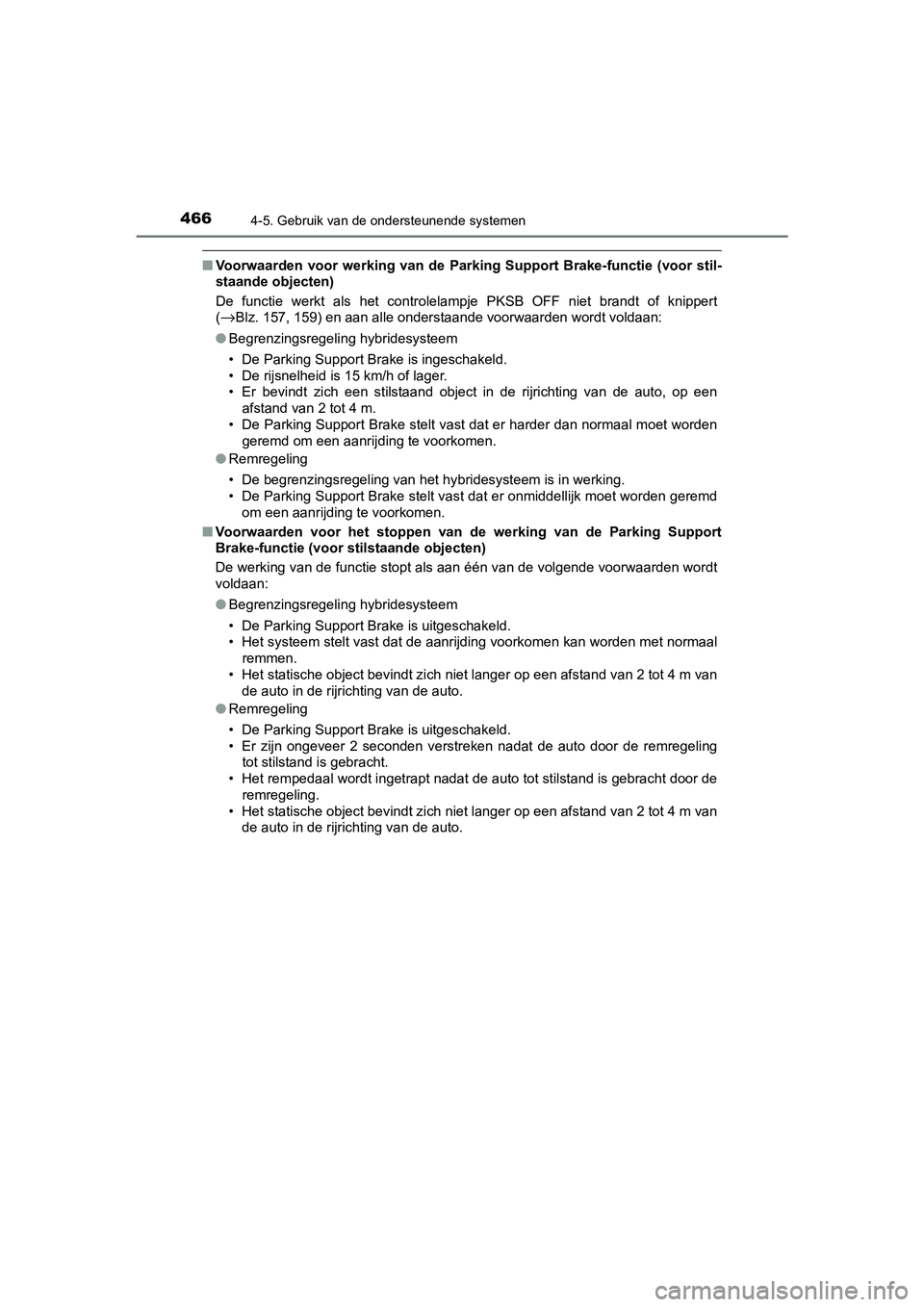

■Voorwaarden voor werking van de Parking Support Brake-functie ( voor stil-
staande objecten)
De functie werkt als het contr olelampje PKSB OFF niet brandt of knippert
(
→Blz. 157, 159) en aan alle onderstaande voorwaarden wordt voldaa n:
● Begrenzingsregeli ng hybridesysteem
• De Parking Support Brake is ingeschakeld.
• De rijsnelheid is 15 km/h of lager.
• Er bevindt zich een stilstaand object in de rijrichting van de auto, op een
afstand van 2 tot 4 m.
• De Parking Support Brake stelt vast dat er harder dan normaal moet worden
geremd om een aanrij ding te voorkomen.
● Remregeling
• De begrenzingsregeling van het hybridesysteem is in werking.
• De Parking Support Brake stelt vast dat er onmiddellijk moet w orden geremd
om een aanrijding te voorkomen.
■ Voorwaarden voor het stoppen van de werking van de Parking Supp ort
Brake-functie (voor stilstaande objecten)
De werking van de functie stopt als aan één van de volgende voo rwaarden wordt
voldaan:
● Begrenzingsregeli ng hybridesysteem
• De Parking Support Brake is uitgeschakeld.
• Het systeem stelt vast dat de aanrijding voorkomen kan worden met normaal
remmen.
• Het statische object bevindt zic h niet langer op een afstand van 2 tot 4 m van
de auto in de rijrichting van de auto.
● Remregeling
• De Parking Support Brake is uitgeschakeld.
• Er zijn ongeveer 2 seconden verstreken nadat de auto door de r emregeling
tot stilstand is gebracht.
• Het rempedaal wordt ingetrapt nadat de auto tot stilstand is g ebracht door de
remregeling.
• Het statische object bevindt zic h niet langer op een afstand van 2 tot 4 m van
de auto in de rijrichting van de auto.
C-HR_HV_OM_Europe_OM10647E.b ook Page 466 Tuesday, July 30, 2019 9:59 AM

4674-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10647E■
Opnieuw inschakelen van de Parking Support Brake-functie (voor stil-
staande objecten)
→Blz. 462
■ Detectiebereik van de Parking Support Brake-functie (voor stils taande objec-
ten)
Het detectiebereik van de Parking Support Brake-functie (voor s tilstaande objec-
ten) verschilt van da t van de Toyota Parking Assist-sensor. (
→Blz. 443)
Daardoor wordt de Parking Support Brake-functie (voor stilstaande objecten)
mogelijk niet geactiveerd, ook a l signaleert de Toyota Parking Assist-sensor een
obstakel en wordt er een waarschuwing gegeven.
■ Objecten die mogelijk niet door de Parking Support Brake-functi e (voor stil-
staande objecten) worden gesignaleerd
Het kan voorkomen dat de sensoren bepaalde objecten niet signaleren, zoals de
volgende:
● Voetganger
● Katoen, sneeuw of andere material en die ultrasoongolven slecht weerkaatsen.
● Objecten die niet loodrecht op de grond staan, objecten die niet in een rechte
hoek ten opzichte van de rijric hting van de auto staan en ongel ijkmatige of gol-
vende objecten
● Lage objecten
● Dunne objecten zoals draden, hekken, touwen en palen van verkee rsborden
● Objecten die zich extreem d icht bij de bumper bevinden
● Zeer hoekige objecten
● Hoge obstakels waarbij het boven ste deel uitsteekt in de richting van uw auto
■ Zoemer Toyota Parking Assist-sensor
Als, ongeacht of de Toyota Parkin g Assist-sensor is ingeschakeld of niet
(
→Blz. 439), de Parking Support Brake-functie (voor stilstaande ob jecten) is inge-
schakeld (
→Blz. 457) en de sensoren voor en achter een obstakel signaleren en
de remregeling wordt uitgevoerd, klinkt de zoemer van het Toyot a Parking Assist
Sensor-systeem om de geschatte a fstand tot het obstakel aan te geven.
C-HR_HV_OM_Europe_OM10647E.b ook Page 467 Tuesday, July 30, 2019 9:59 AM

4684-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10647E■

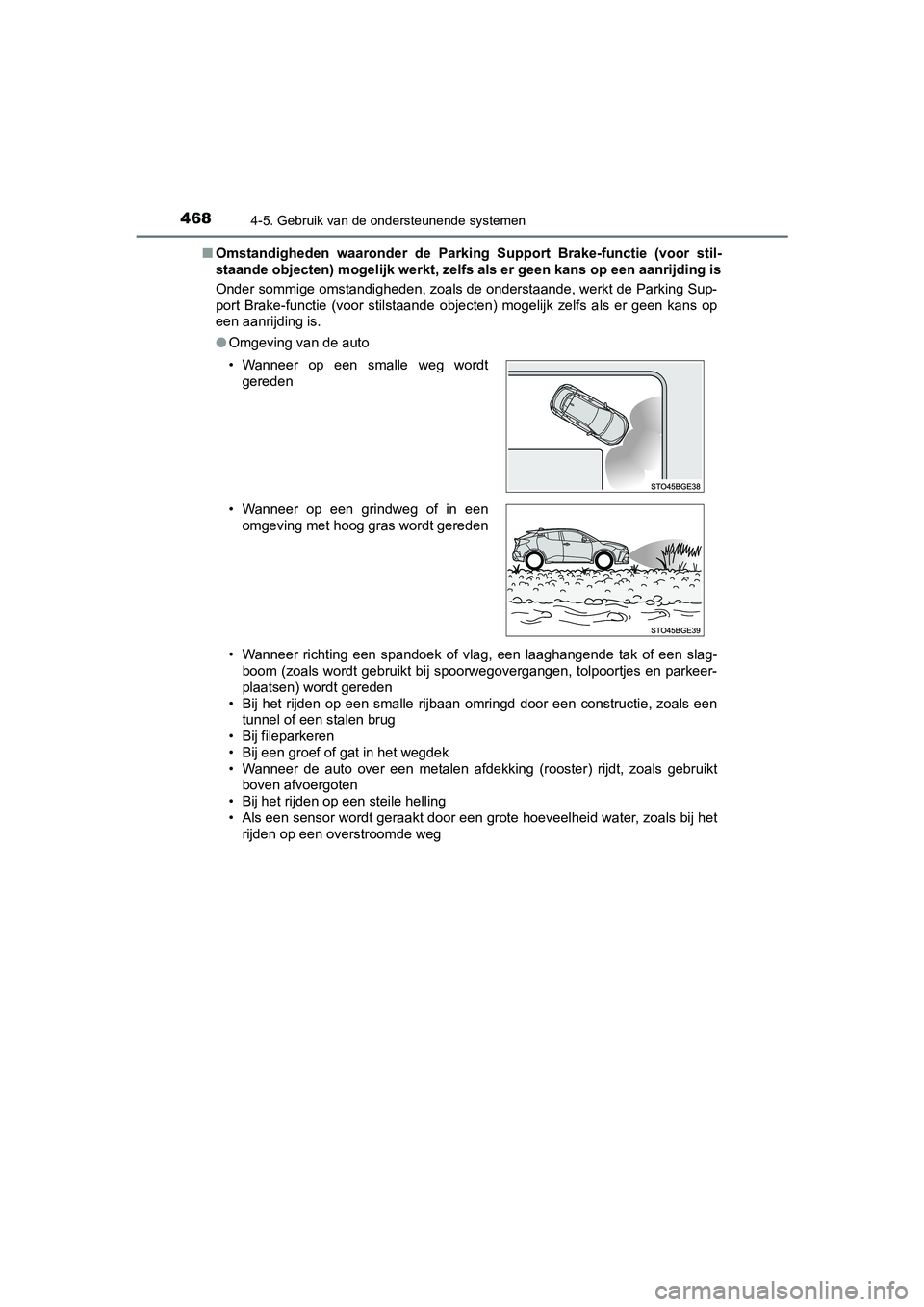

Omstandigheden waaronder de Parking Support Brake-functie (voor stil-
staande objecten) mogelijk werkt , zelfs als er geen kans op een aanrijding is
Onder sommige omstandigheden, zoa ls de onderstaande, werkt de Parking Sup-
port Brake-functie (voor stilstaande objecten) mogelijk zelfs a ls er geen kans op
een aanrijding is.
● Omgeving van de auto
• Wanneer richting een spandoek of vlag, een laaghangende tak of een slag-
boom (zoals wordt gebruikt bij spoorwegovergangen, tolpoortjes en parkeer-
plaatsen) wordt gereden
• Bij het rijden op een smalle rijbaan omringd door een construc tie, zoals een
tunnel of een stalen brug
• Bij fileparkeren
• Bij een groef of gat in het wegdek
• Wanneer de auto over een metalen afdekking (rooster) rijdt, zoals gebruikt boven afvoergoten
• Bij het rijden op een steile helling
• Als een sensor wordt geraakt doo r een grote hoeveelheid water, zoals bij het
rijden op een ove rstroomde weg
• Wanneer op een smalle weg wordt
gereden
• Wanneer op een grindweg of in een omgeving met hoog gras wordt gereden
C-HR_HV_OM_Europe_OM10647E.b ook Page 468 Tuesday, July 30, 2019 9:59 AM

4694-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10647E●

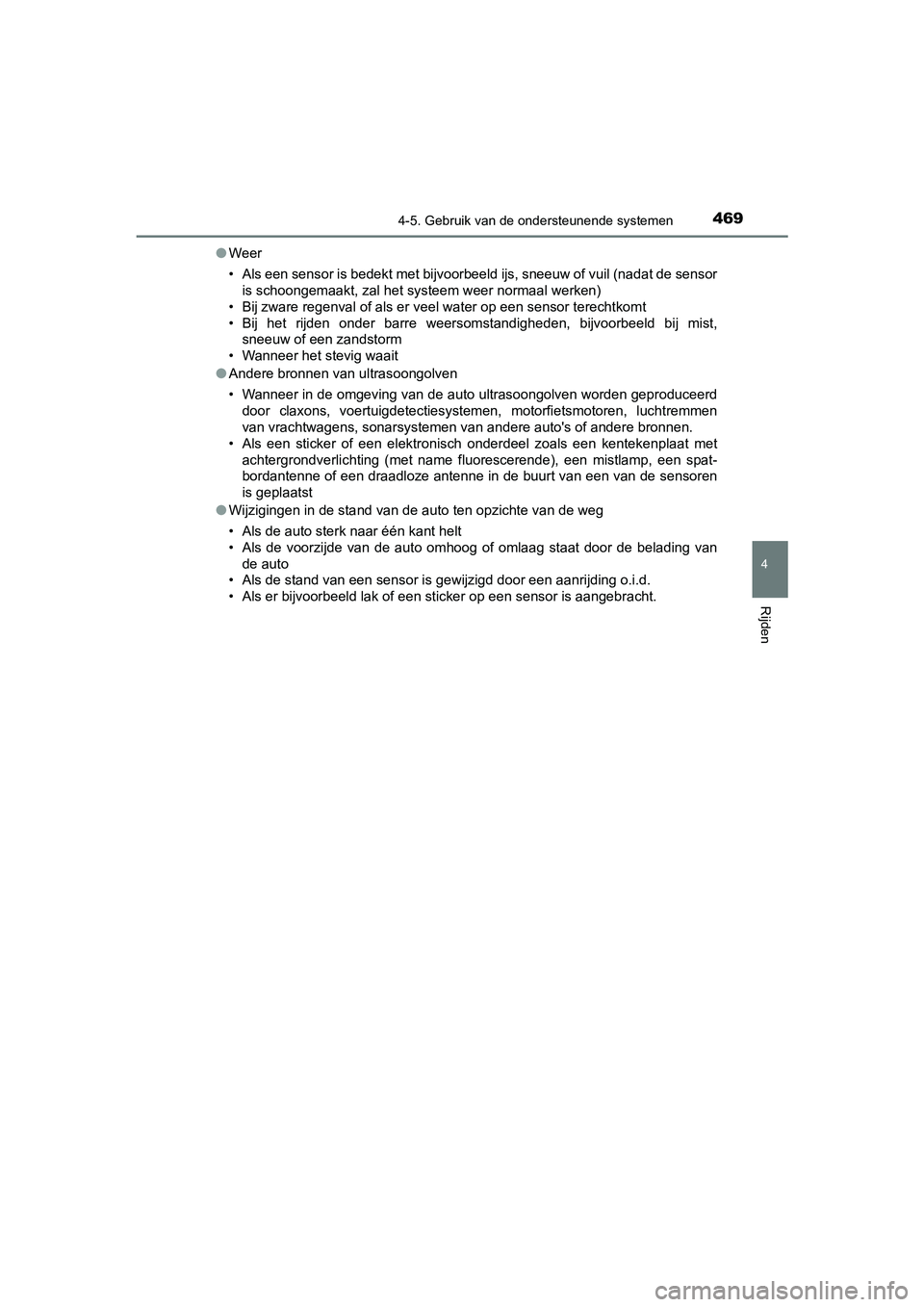

Weer
• Als een sensor is bedekt met bijvoorbeeld ijs, sneeuw of vuil (nadat de sensor
is schoongemaakt, zal het systeem weer normaal werken)
• Bij zware regenval of als er veel water op een sensor terechtk omt
• Bij het rijden onder barre weer somstandigheden, bijvoorbeeld bij mist,
sneeuw of een zandstorm
• Wanneer het stevig waait
● Andere bronnen van ultrasoongolven
• Wanneer in de omgeving van de auto ultrasoongolven worden gepr oduceerd
door claxons, voertuigdetectiesystemen, motorfietsmotoren, luch tremmen
van vrachtwagens, sonarsystemen van andere auto's of andere bronnen.
• Als een sticker of een elektronisch onderdeel zoals een kentek enplaat met
achtergrondverlichting (met name fluorescerende), een mistlamp, een spat-
bordantenne of een draadloze antenne in de buurt van een van de sensoren
is geplaatst
● Wijzigingen in de sta nd van de auto ten opzichte van de weg
• Als de auto sterk naar één kant helt
• Als de voorzijde van de auto omhoog of omlaag staat door de be lading van
de auto
• Als de stand van een sensor is gewijzigd door een aanrijding o .i.d.
• Als er bijvoorbeeld lak of een sticker op een sensor is aangeb racht.
C-HR_HV_OM_Europe_OM10647E.book Page 469 Tuesday, July 30, 2019 9:59 AM

4704-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10647E■

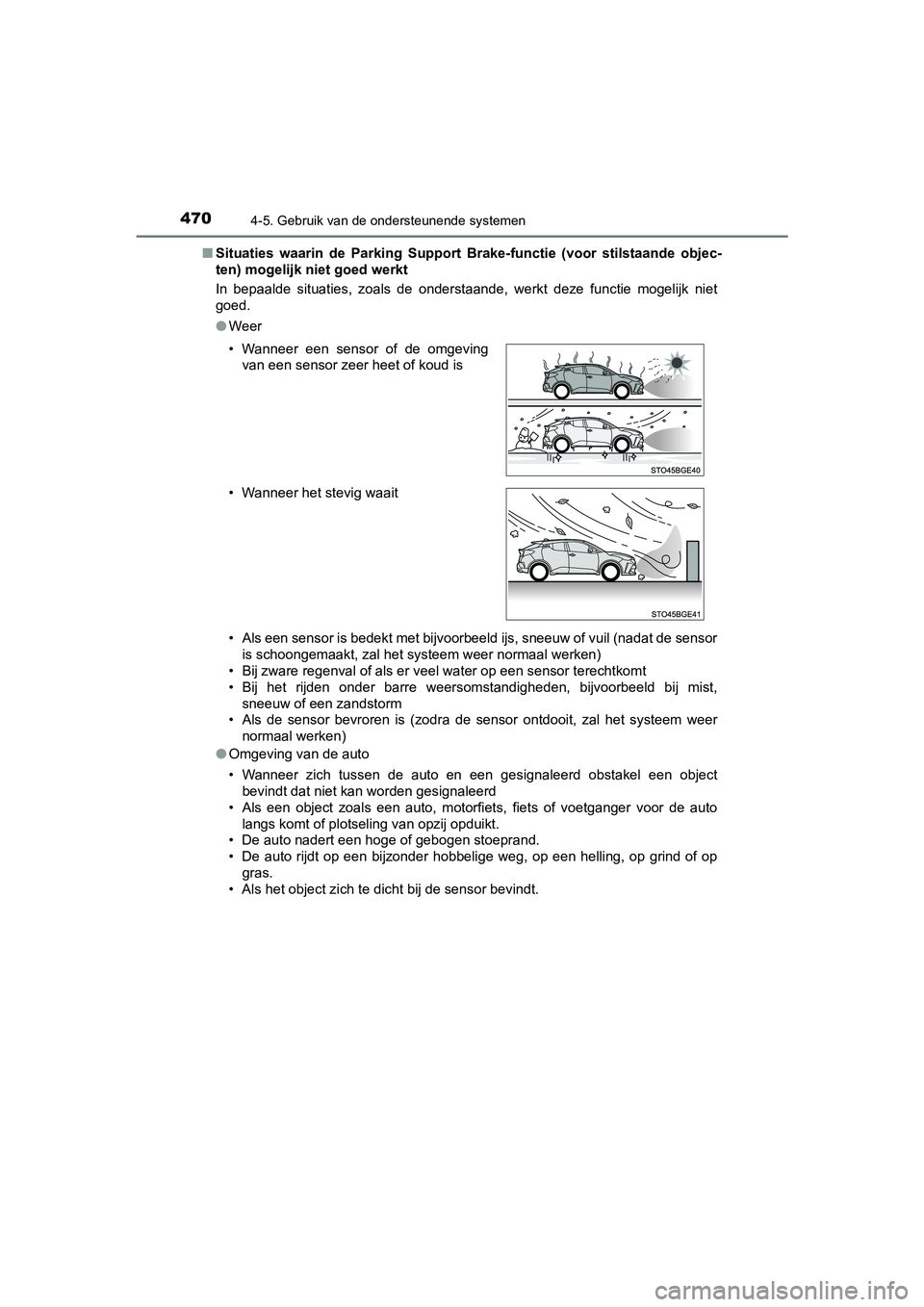

Situaties waarin de Parking Supp ort Brake-functie (voor stilstaande objec-
ten) mogelijk niet goed werkt
In bepaalde situaties, zoals de onderstaande, werkt deze functi e mogelijk niet
goed.
● Weer
• Als een sensor is bedekt met bijvoorbeeld ijs, sneeuw of vuil (nadat de sensor
is schoongemaakt, zal het systeem weer normaal werken)
• Bij zware regenval of als er veel water op een sensor terechtk omt
• Bij het rijden onder barre weer somstandigheden, bijvoorbeeld bij mist,
sneeuw of een zandstorm
• Als de sensor bevroren is (zo dra de sensor ontdooit, zal het s ysteem weer
normaal werken)
● Omgeving van de auto
• Wanneer zich tussen de auto en een gesignaleerd obstakel een o bject
bevindt dat niet kan worden gesignaleerd
• Als een object zoals een auto, motorfiets, fiets of voetganger voor de auto
langs komt of plotseling van opzij opduikt.
• De auto nadert een hoge of gebogen stoeprand.
• De auto rijdt op een bijzonder hobbelige weg, op een helling, op grind of op
gras.
• Als het object zich te dic ht bij de sensor bevindt.
• Wanneer een sensor of de omgeving
van een sensor zeer heet of koud is
• Wanneer het stevig waait
C-HR_HV_OM_Europe_OM10647E.b ook Page 470 Tuesday, July 30, 2019 9:59 AM
