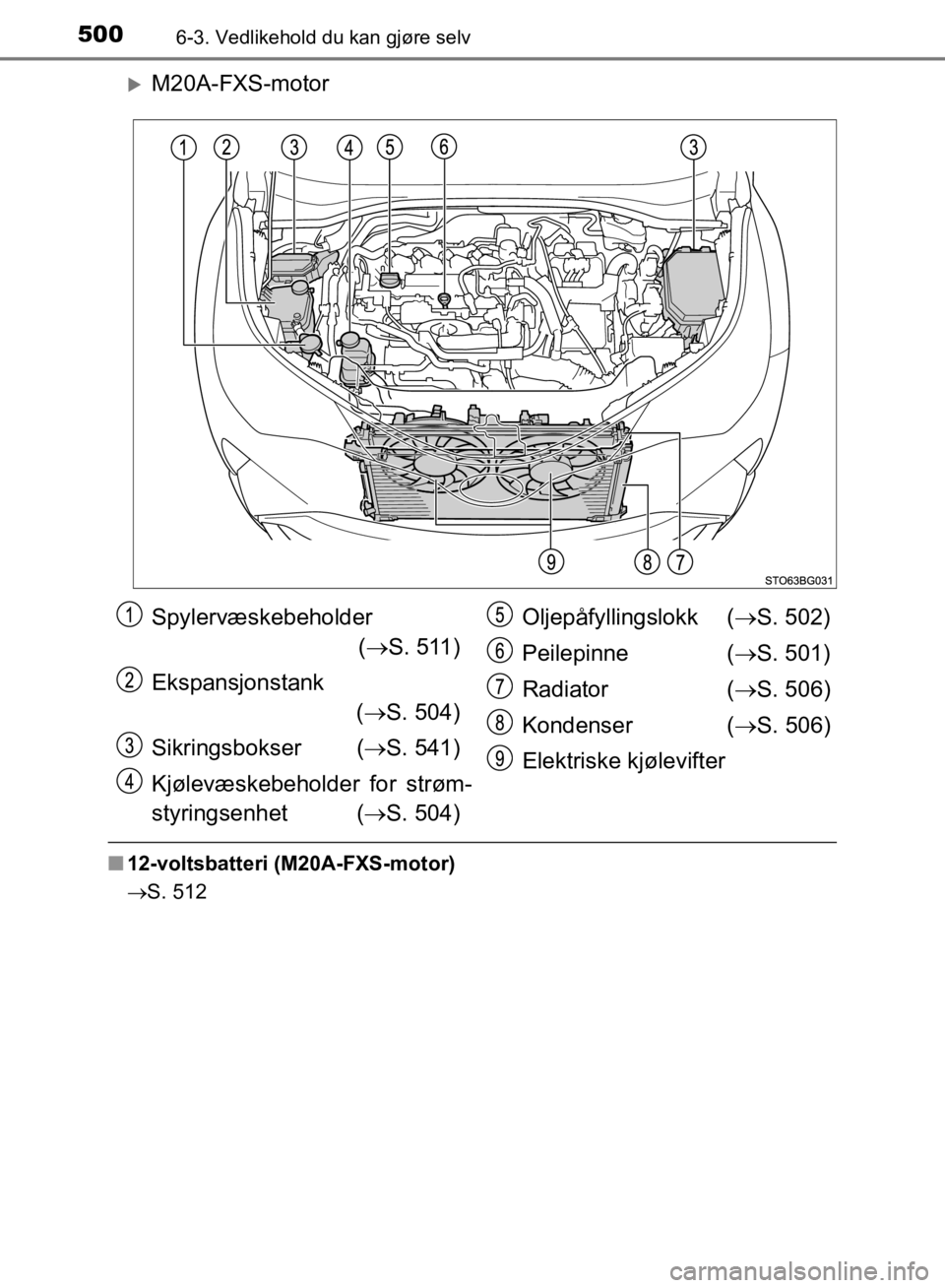

M20A-FXS-motor
n12-voltsbatteri (M20A-FXS-motor)
S. 512
Spylervæskebeholder
( S. 511)
Ekspansjonstank ( S. 504)
Sikringsbokser ( S. 541)
Kjølevæskebeholder for strøm-
styringsenhet ( S. 504) Oljepåfyllingslokk (
S. 502)
Peilepinne ( S. 501)
Radiator ( S. 506)
Kondenser ( S. 506)
Elektriske kjølevifter
OM10647NO.book Page 500 Monday, November 18, 2019 1:35 PM

5016-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10647NO
6
Vedlikehold og stell

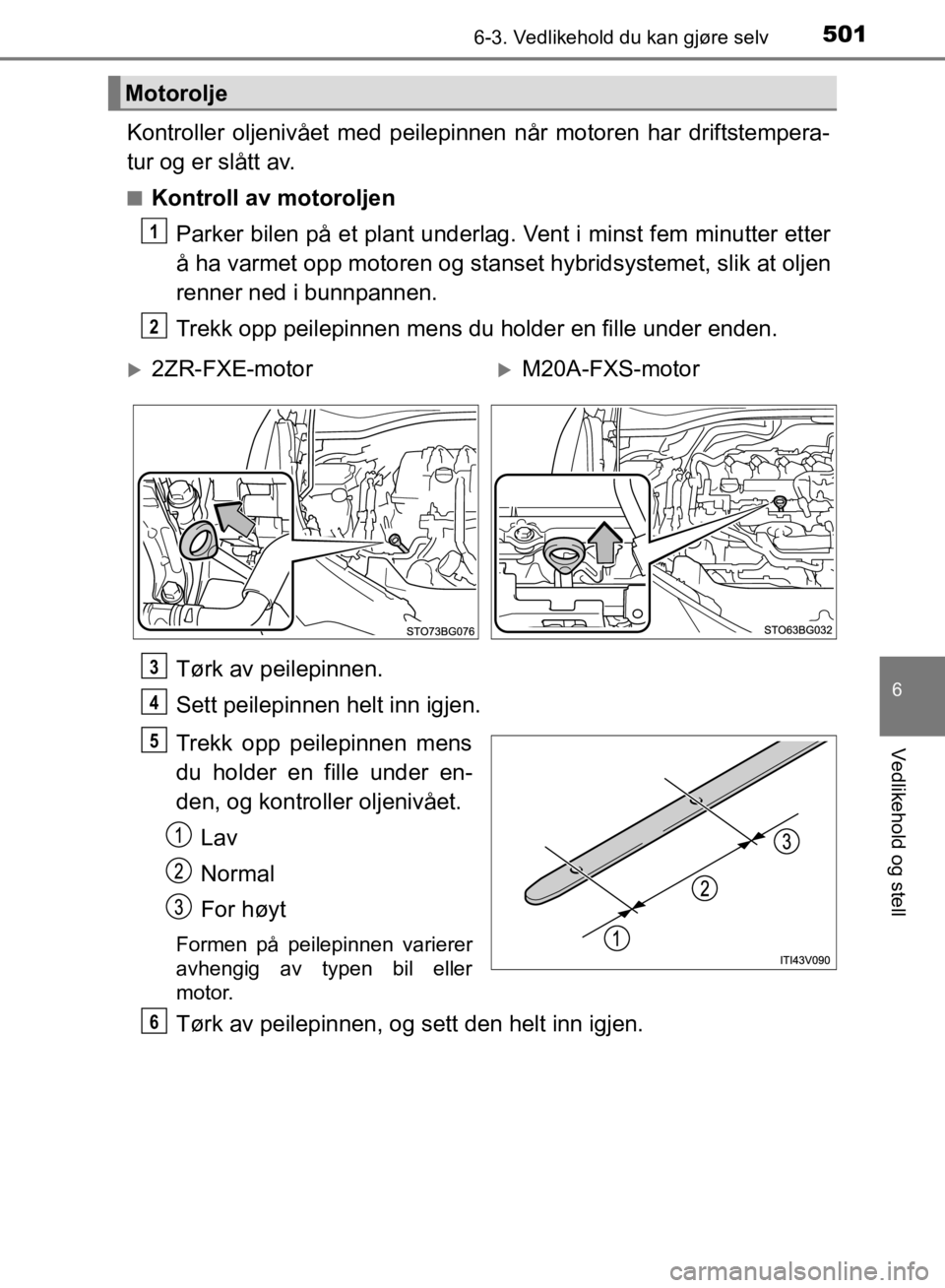

Kontroller oljenivået med peilepinnen når motoren har driftstempera-
tur og er slått av.
nKontroll av motoroljenParker bilen på et plant underlag. Vent i minst fem minutter etter
å ha varmet opp motoren og stanset hybridsystemet, slik at oljen
renner ned i bunnpannen.
Trekk opp peilepinnen mens du holder en fille under enden.
Tørk av peilepinnen.
Sett peilepinnen helt inn igjen.
Trekk opp peilepinnen mens
du holder en fille under en-
den, og kontroller oljenivået. Lav
Normal
For høyt
Formen på peilepinnen varierer
avhengig av typen bil eller
motor.
Tørk av peilepinnen, og sett den helt inn igjen.
Motorolje
1
2
2ZR-FXE-motorM20A-FXS-motor
3
4
5
6
OM10647NO.book Page 501 Monday, November 18, 2019 1:35 PM

5026-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10647NOn

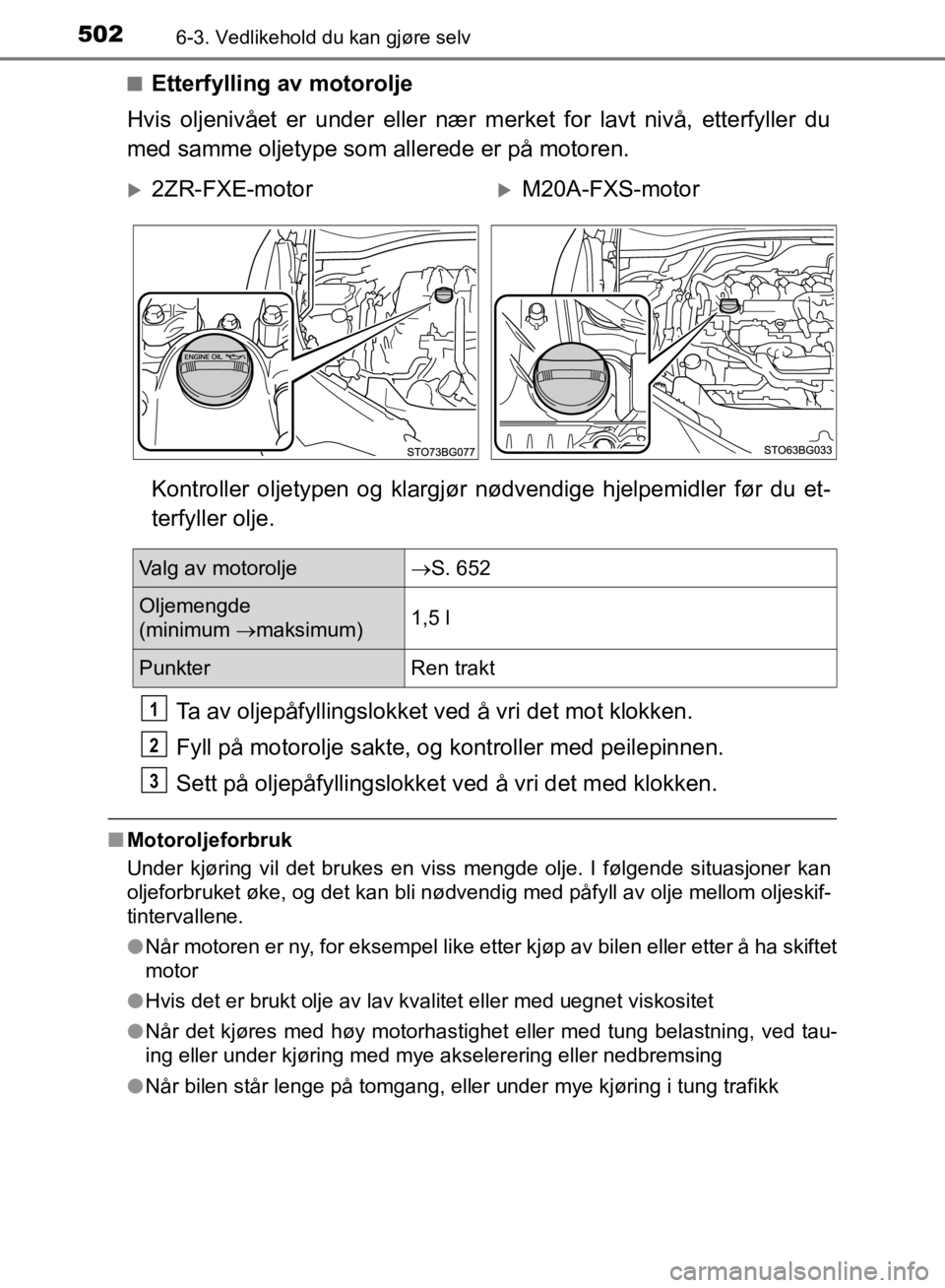

Etterfylling av motorolje
Hvis oljenivået er under eller nær merket for lavt nivå, etterfyller du
med samme oljetype som allerede er på motoren.
Kontroller oljetypen og klargjør nødvendige hjelpemidler før du et-
terfyller olje.
Ta av oljepåfyllingslokket ved å vri det mot klokken.
Fyll på motorolje sakte, og kontroller med peilepinnen.
Sett på oljepåfyllingslokket ved å vri det med klokken.
n Motoroljeforbruk
Under kjøring vil det brukes en viss mengde olje. I følgende situasjoner kan
oljeforbruket øke, og det kan bli nødvendig med påfyll av olje mellom oljeskif-
tintervallene.
lNår motoren er ny, for eksempel like etter kjøp av bilen eller etter å ha skiftet
motor
l Hvis det er brukt olje av lav kvalitet eller med uegnet viskositet
l Når det kjøres med høy motorhastighet eller med tung belastning, ved tau-
ing eller under kjøring med mye akselerering eller nedbremsing
l Når bilen står lenge på tomgang, eller under mye kjøring i tung trafikk
2ZR-FXE-motorM20A-FXS-motor
Valg av motoroljeS. 652
Oljemengde
(minimum maksimum)1,5 l
PunkterRen trakt
1
2
3
OM10647NO.book Page 502 Monday, November 18, 2019 1:35 PM

5036-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10647NO
6
Vedlikehold og stell
ADVARSEL
n Brukt motorolje
l Brukt motorolje inneholder potensielt farlig forurensning som kan føre til
hudirritasjon som for eksempel betennelse og hudkreft, så du må unngå
vedvarende og gjentatt kontakt med den. Vask grundig med såpe og vann
for å fjerne brukt motorolje fra huden.
l Brukt olje og oljefiltre skal leveres på godkjent innsamlingsplass. I\
kke kast
brukt motorolje og oljefiltre i husholdningsavfallet, i kloakken eller på bak-
ken. Kontakt en autorisert Toyota-forhandler, et verksted autorisert av
Toyota eller et annet pålitelig verksted, bensinstasjon eller bildeleforhand-
ler hvis du ønsker ytterligere informasjon vedrørende resirkulering eller
kondemnering.
l Brukt motorolje må oppbevares utilgjengelig for barn.
BEMÆRK
n Slik forhindrer du alvorlig skade på motoren
Kontroller oljenivået regelmessig.
n Ved skifte av motorolje
l Pass på at du ikke søler motorolje på bilens komponenter.
l Ikke fyll for mye olje på motoren, det vil skade motoren.
l Kontroller oljenivået med peilepinnen hver gang du etterfyller.
l Pass på at oljepåfyllingslokket trekkes skikkelig til.
OM10647NO.book Page 503 Monday, November 18, 2019 1:35 PM

5046-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10647NO

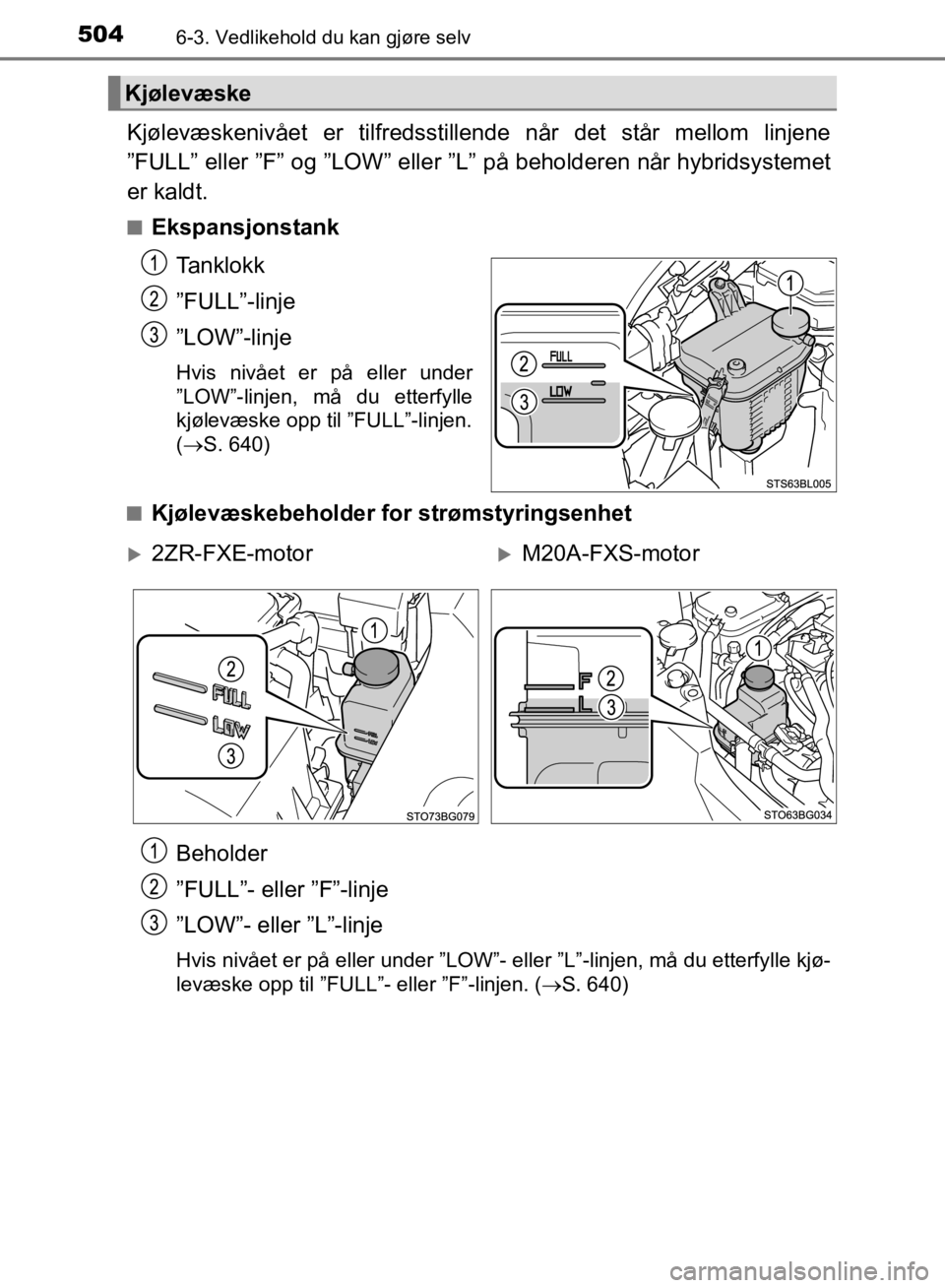

Kjølevæskenivået er tilfredsstillende når det står mellom linjene
”FULL” eller ”F” og ”LOW” eller ”L” på beholderen når hybridsystemet
er kaldt.
nEkspansjonstank
Tanklokk
”FULL”-linje
”LOW”-linje
Hvis nivået er på eller under
”LOW”-linjen, må du etterfylle
kjølevæske opp til ”FULL”-linjen.
(S. 640)
n
Kjølevæskebeholder for strømstyringsenhet
Beholder
”FULL”- eller ”F”-linje
”LOW”- eller ”L”-linje
Hvis nivået er på eller under ”LOW”- eller ”L”-linjen, må du etterfylle kjø-
levæske opp til ”FULL”- eller ”F”-linjen. ( S. 640)
Kjølevæske
2ZR-FXE-motorM20A-FXS-motor
OM10647NO.book Page 504 Monday, November 18, 2019 1:35 PM

5056-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10647NO
6
Vedlikehold og stell
nValg av kjølevæske
Bruk bare ”Toyota Super Long Life Coolant” eller tilsvarende kjølevæske med
teknologi for hybrid organisk syre med lang holdbarhet basert på etylenglykol
uten silikater, aminer, nitritter og borater.
”Toyota Super Long Life Coolant” er en blanding av 50 % kjølevæske og
50 % avionisert vann. (Minimumstemperatur: –35 C)
Hvis du vil ha mer informasjon om kjølevæske, kontakt en autorisert Toyota-
forhandler, et verksted autorisert av Toyota eller et annet pålitelig verksted.
n Hvis kjølevæskenivået synker raskt etter etterfylling
Kontroller radiatoren, slanger, lokk på kjølevæskebeholder for motor/strøm-
styringsenhet, avtappingskran og vannpumpe visuelt.
Hvis du ikke finner noen lekkasje, må du få en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et annet pålitelig verksted til å teste lokket
og kontrollere om det er lekkasjer i kjølesystemet.
ADVARSEL
n Når hybridsystemet er varmt
Ikke ta av lokk på kjølevæskeholderen for motor/strømstyringsenhet.
Kjølesystemet kan være under trykk og kan sprute ut varm kjølevæske hvis
lokket tas av, og det kan føre til alvorlige skader som forbrenninger.
BEMÆRK
nEtterfylling av kjølevæske
Kjølevæske er verken rent vann eller konsentrert frostvæske. Den riktige
blandingen av vann og frostvæske må brukes for å få riktig smøring, korro-
sjonsbeskyttelse og kjøling. Les etiketten på frostvæsken eller kjølevæsken
nøye.
n Hvis du søler ut kjølevæske
Skyll med vann for å unngå skade på deler eller lakk.
OM10647NO.book Page 505 Monday, November 18, 2019 1:35 PM

5066-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10647NO
Kontroller og fjern eventuelle fremmedlegemer i radiatoren og kon-
denseren.
Hvis noen av delene ovenfor er veldig skitne eller hvis du ikke er sik-
ker på deres tilstand, må du få bilen kontrollert hos en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet påli-
telig verksted.

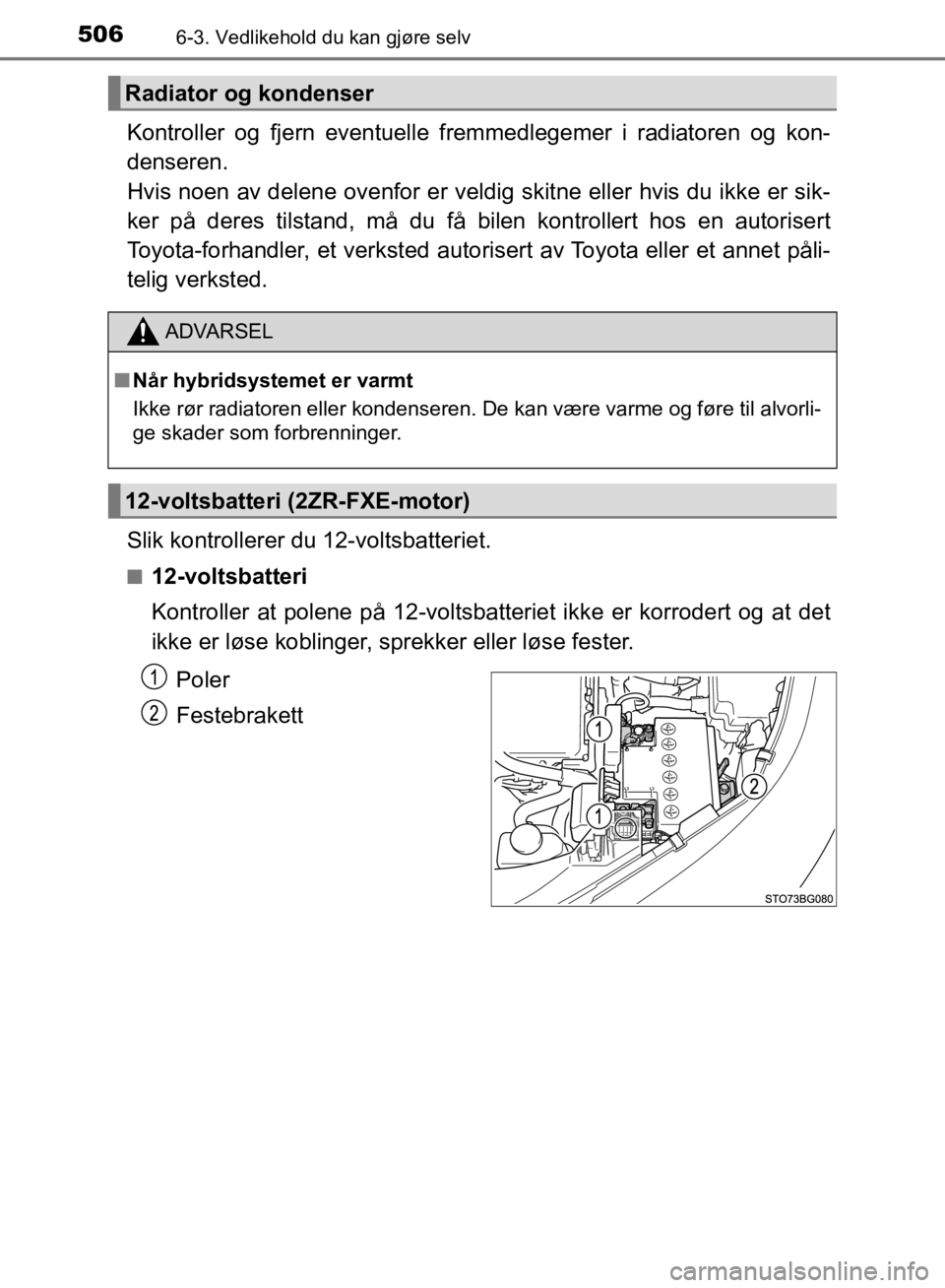

Slik kontrollerer du 12-voltsbatteriet.
n12-voltsbatteri
Kontroller at polene på 12-voltsbatteriet ikke er korrodert og at det
ikke er løse koblinger, sp rekker eller løse fester.
Poler
Festebrakett
Radiator og kondenser
ADVARSEL
n Når hybridsystemet er varmt
Ikke rør radiatoren eller kondenseren. De kan være varme og føre til alvorli-
ge skader som forbrenninger.
12-voltsbatteri (2ZR-FXE-motor)
OM10647NO.book Page 506 Monday, November 18, 2019 1:35 PM

5076-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10647NO
6
Vedlikehold og stell

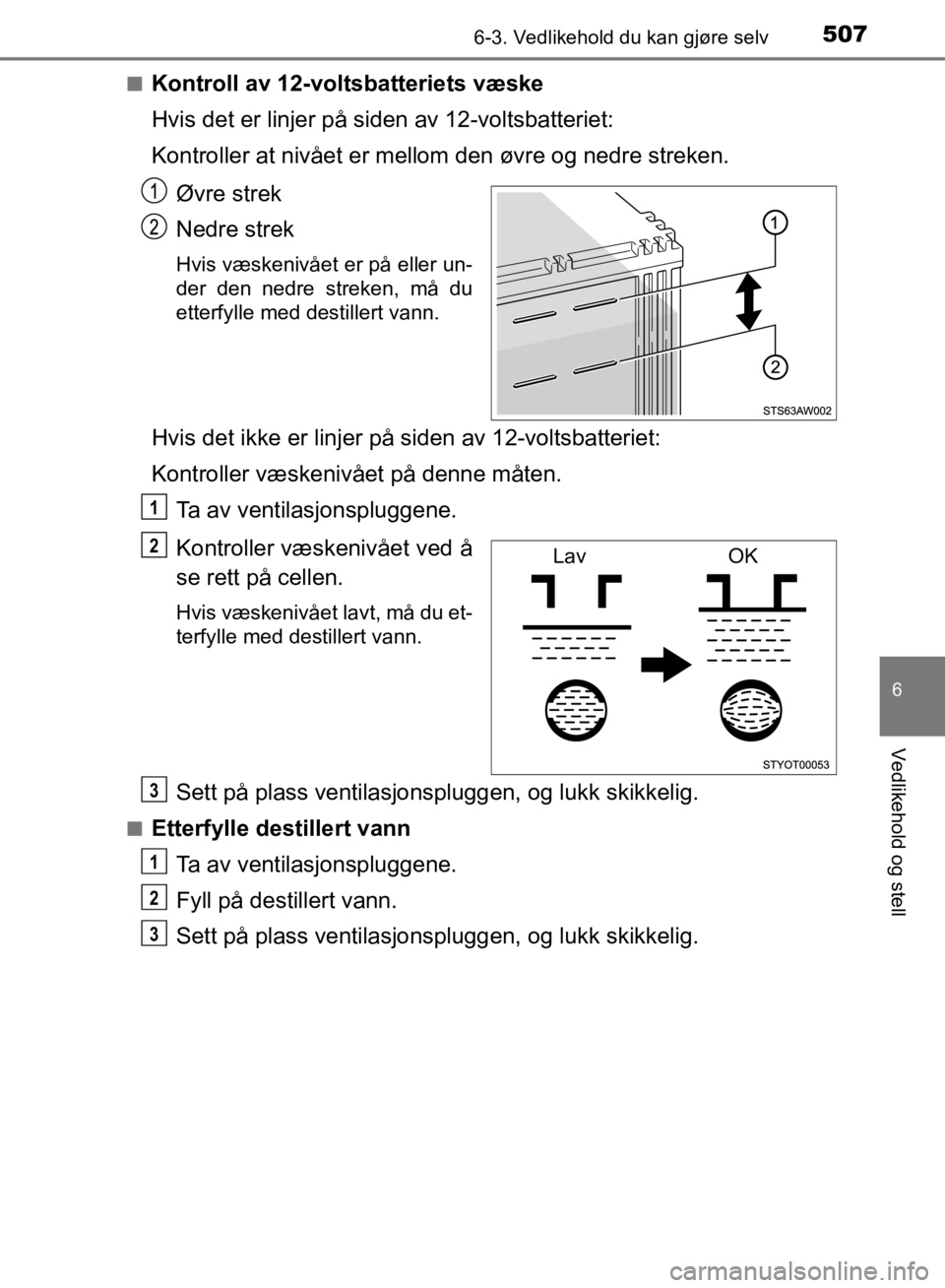

nKontroll av 12-voltsbatteriets væske
Hvis det er linjer på siden av 12-voltsbatteriet:
Kontroller at nivået er mellom den øvre og nedre streken.
Øvre strek
Nedre strek
Hvis væskenivået er på eller un-
der den nedre streken, må du
etterfylle med destillert vann.
Hvis det ikke er linjer på siden av 12-voltsbatteriet:
Kontroller væskenivå et på denne måten.
Ta av ventilasjonspluggene.
Kontroller væskenivået ved å
se rett på cellen.
Hvis væskenivået lavt, må du et-
terfylle med destillert vann.
Sett på plass ventilasjonspluggen, og lukk skikkelig.
nEtterfylle destillert vann Ta av ventilasjonspluggene.
Fyll på destillert vann.
Sett på plass ventilasjonspluggen, og lukk skikkelig.
1
Lav OK2
3
1
2
3
OM10647NO.book Page 507 Monday, November 18, 2019 1:35 PM

5086-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10647NO
nFør lading
Ved lading produserer 12-voltsbatteriet brannfarlig og eksplosiv hydrogen-
gass. Ta derfor følgende forholdsregler før opplading:
lHvis 12-voltsbatteriet lades mens det er montert i bilen, må du sørge for å
koble fra godskabelen.
l Pass på at laderen er slått av før den kobles til og fra batterikablene til 12-
voltsbatteriet.
n Etter opplading/tilkobling av 12-voltsbatteriet
lDet kan hende at hybridsystemet ikke vil starte. Følg fremgangsmåten
nedenfor for å initialisere systemet.
Sett giret i P-stilling.
Åpne og lukk en av dørene.
Start hybridsystemet på nytt.
l Biler med inngangsfunksjon: Det er kanskje ikke mulig å låse opp dørene
med smart inngangs- og startsystem like etter at du har koblet 12-voltsbatte-
riet til igjen. Du må da bruke fjernk ontrollen eller den mekaniske nøkkelen til
å låse eller låse opp dørene.
l Start hybridsystemet mens tenningsbryteren står i ACC-modus. Det kan
hende at hybridsystemet ikke starter når tenningsbryteren er slått av. Hy-
bridsystemet vil imidlertid fungere som normalt ved andre forsøk.
l Tenningsbrytermodus registreres av bilen. Hvis 12-voltsbatteriet er koblet til,
setter bilen tenningsbrytermodusen i statusen den hadde før batteriet ble
frakoblet. Sørg for å slå av tenningsbryteren før du kobler fra 12-voltsbatteri-
et. Vær spesielt forsiktig når du kobler fra 12-voltsbatteriet og tenningsbry-
termodus er ukjent før utlading.
Kontakt en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller
et annet pålitelig verksted hvis systemet ikke starter etter flere forsøk med al-
le metodene ovenfor.
1
2
3
OM10647NO.book Page 508 Monday, November 18, 2019 1:35 PM

5096-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10647NO
6
Vedlikehold og stell
ADVARSEL
n Kjemikalier i 12-voltsbatteriet
12-voltsbatteriet inneholder giftig og etsende svovelsyre og kan produserer
brannfarlig og eksplosiv hydrogengass. Ta alltid hensyn til forholdsreglene
nedenfor når du arbeider på eller nær 12-voltsbatteriet, for å redusere faren
for alvorlige personskader:
l Ikke rør batteripolene på 12-voltsbatteriet med verktøy slik at det kommer
gnister fra dem.
l Ikke røyk eller tenn fyrstikker i nærheten av 12-voltsbatteriet.
l Unngå kontakt med øyne, hud og klær.
l Ikke pust inn eller svelg elektrolytt.
l Bruk vernebriller når du arbeider ved eller med 12-voltsbatteriet.
l Hold barn borte fra 12-voltsbatteriet.
n Sikker lading av 12-voltsbatteriet
12-voltsbatteriet må alltid lades i et åpent område. Lad ikke 12-voltsbatteriet
i en garasje eller lukket rom uten tilstrekkelig ventilasjon.
n Krisetiltak i forbindelse med elektrolytt
l Hvis du får elektrolytt i øynene,
må du straks skylle dem med rent vann i minst 15 minutter og omgående
kontakte lege. Fortsett om mulig å påføre vann med svamp eller klut til du
kommer til legen.
l Hvis du får elektrolytt på huden
Vask det utsatte området omhyggelig med vann. Hvis du føler smerte eller
svie, skal du kontakte lege omgående.
l Hvis du får elektrolytt på klærne
Den kan trekke gjennom klærne til huden. Ta omgående av deg klærne,
og følg om nødvendig fremgangsmåten beskrevet ovenfor.
l Hvis du svelger elektrolytt, må du
drikke store mengder vann eller melk. Kontakt lege omgående.
