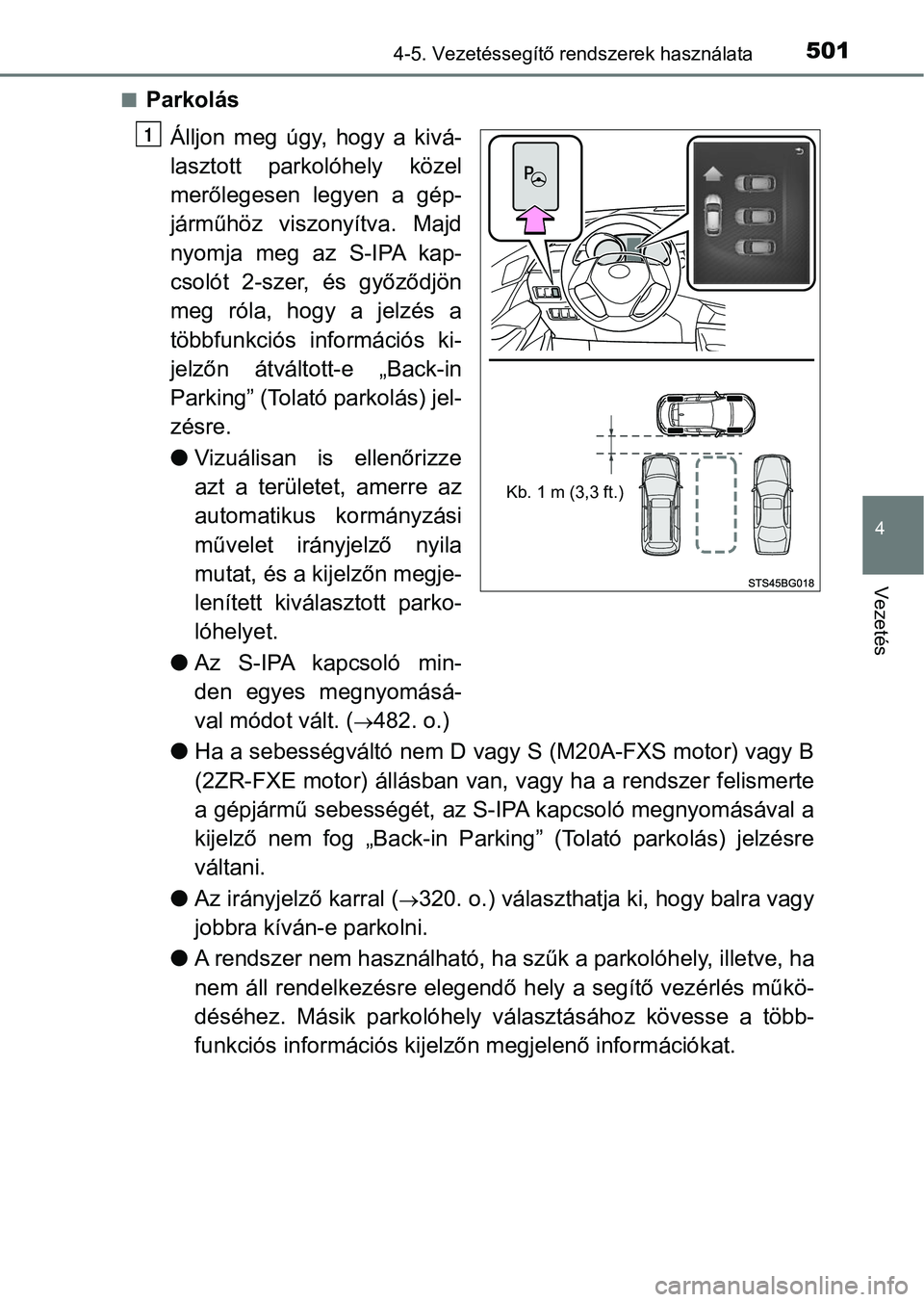

TOYOTA C-HR 2019 Kezelési útmutató (in Hungarian)

5014-5. Vezetéssegítő rendszerek használata
4
Vezetés
nParkolásÁlljon meg úgy, hogy a kivá-
lasztott parkolóhely közel
merőlegesen legyen a gép-
járműhöz viszonyítva. Majd
nyomja meg az S-IPA kap-
csolót 2-szer, és győződjön
meg róla, hogy a jelzés a
többfunkciós információs ki-
jelzőn átváltott-e „Back-in
Parking” (Tolató parkolás) jel-
zésre.
lVizuálisan is ellenőrizze
azt a területet, amerre az
automatikus kormányzási
művelet irányjelző nyila
mutat, és a kijelzőn megje-
lenített kiválasztott parko-
lóhelyet.
l Az S-IPA kapcsoló min-
den egyes megnyomásá-
val módot vált. (
482. o.)
l Ha a sebességváltó nem D vagy S (M20A-FXS motor) vagy B
(2ZR-FXE motor) állásban van, v agy ha a rendszer felismerte
a gépjármű sebességét, az S-IPA kapcsoló megnyomásával a
kijelző nem fog „Back-in Parking” (Tolató parkolás) jelzésre
váltani.
l Az irányjelző karral (
320. o.) választhatja ki, hogy balra vagy
jobbra kíván-e parkolni.
l A rendszer nem használható, ha szűk a parkolóhely, illetve, ha
nem áll rendelkezésre elegendő hely a segítő vezérlés műkö-
déséhez. Másik parkolóhely választásához kövesse a több-
funkciós információs kijelzőn megjelenő információkat.
Kb. 1 m (3,3 ft.)
1

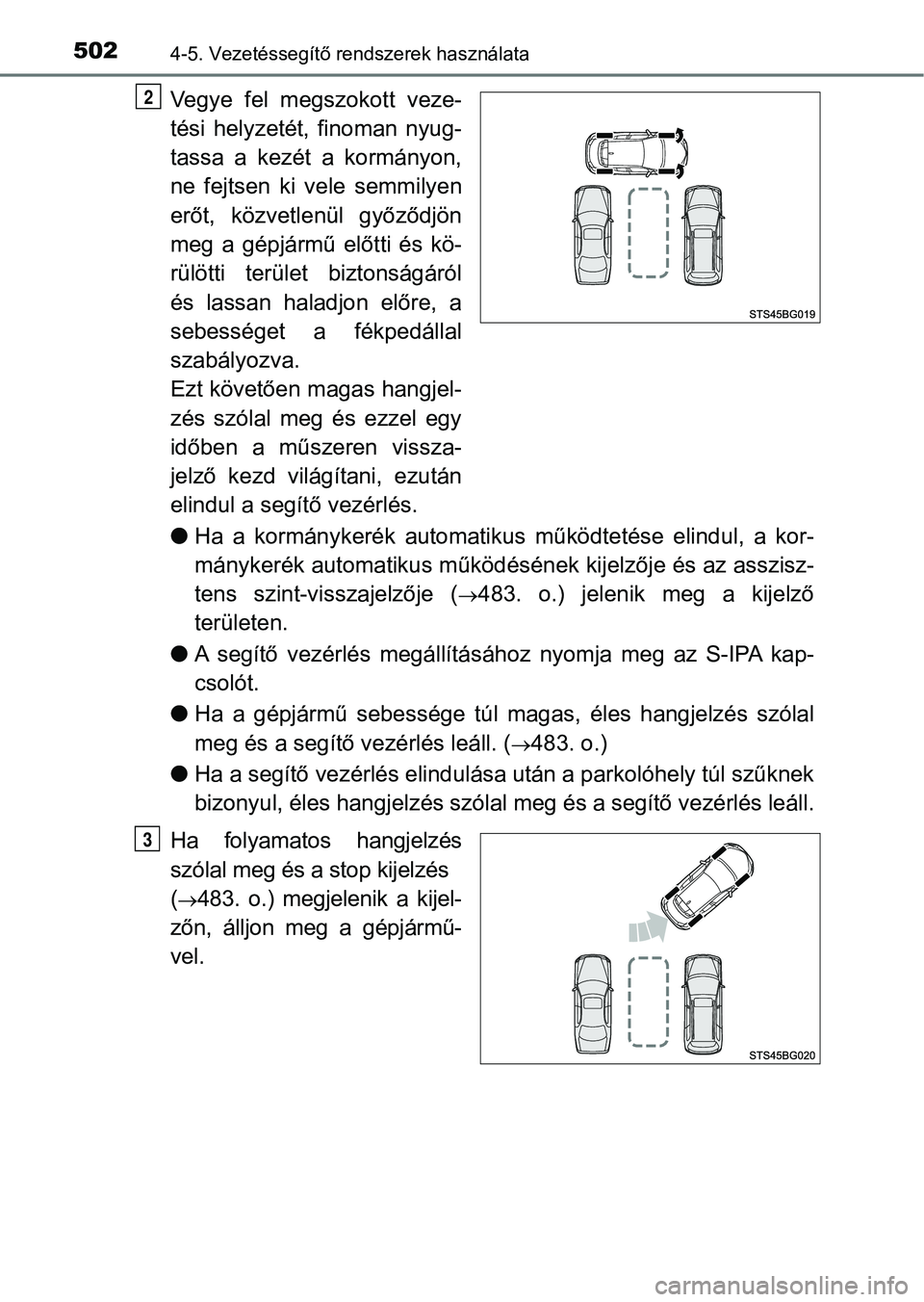

5024-5. Vezetéssegítő rendszerek használata
Vegye fel megszokott veze-
tési helyzetét, finoman nyug-
tassa a kezét a kormányon,
ne fejtsen ki vele semmilyen
erőt, közvetlenül győződjön
meg a gépjármű előtti és kö-
rülötti terület biztonságáról
és lassan haladjon előre, a
sebességet a fékpedállal
szabályozva.
Ezt követően magas hangjel-
zés szólal meg és ezzel egy
időben a műszeren vissza-
jelző kezd világítani, ezután
elindul a segítő vezérlés.
lHa a kormánykerék automatikus működtetése elindul, a kor-
mánykerék automatikus működésének kijelzője és az asszisz-
tens szint-visszajelzője (
483. o.) jelenik meg a kijelző
területen.
l A segítő vezérlés megállításá hoz nyomja meg az S-IPA kap-
csolót.
l Ha a gépjármű sebessége túl magas, éles hangjelzés szólal
meg és a segítő vezérlés leáll. (
483. o.)
l Ha a segítő vezérlés elindulása után a parkolóhely túl szűknek
bizonyul, éles hangjelzés szólal meg és a segítő vezérlés leáll .
Ha folyamatos hangjelzés
szólal meg és a stop kijelzés
(
483. o.) megjelenik a kijel-
zőn, álljon meg a gépjármű-
vel.
2
3

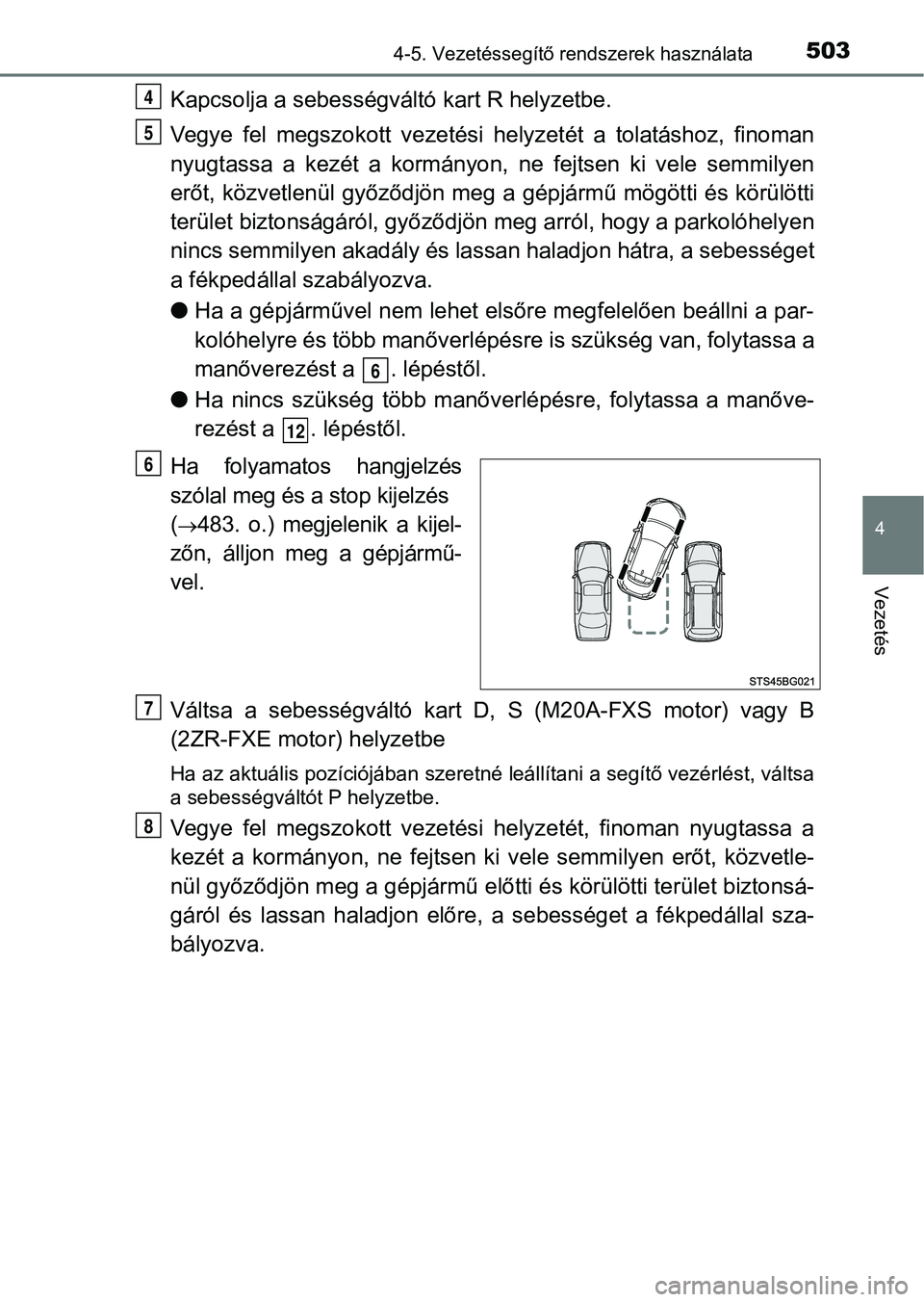

5034-5. Vezetéssegítő rendszerek használata
4
Vezetés
Kapcsolja a sebességváltó kart R helyzetbe.
Vegye fel megszokott vezetési h elyzetét a tolatáshoz, finoman
nyugtassa a kezét a kormányon, ne fejtsen ki vele semmilyen
erőt, közvetlenül győződjön meg a gépjármű mögötti és körülötti
terület biztonságáról, győződjön meg arról, hogy a parkolóhelyen
nincs semmilyen akadály és lassan haladjon hátra, a sebességet
a fékpedállal szabályozva.
l Ha a gépjárművel nem lehet elsőre megfelelően beállni a par-
kolóhelyre és több manőverlépésre is szükség van, folytassa a
manőverezést a . lépéstől.
l Ha nincs szükség több manőverlépésre, folytassa a manőve-
rezést a . lépéstől.
Ha folyamatos hangjelzés
szólal meg és a stop kijelzés
(
483. o.) megjelenik a kijel-
zőn, álljon meg a gépjármű-
vel.
Váltsa a sebességváltó kart D, S (M20A-FXS motor) vagy B
(2ZR-FXE motor) helyzetbe
Ha az aktuális pozíciójában szeretné leállítani a segítő vezérlést, váltsa
a sebességváltót P helyzetbe.
Vegye fel megszokott vezetési h elyzetét, finoman nyugtassa a
kezét a kormányon, ne fejtsen ki vele semmilyen erőt, közvetle-
nül győződjön meg a gépjármű előtti és körülötti terület biztonsá-
gáról és lassan haladjon előre, a sebességet a fékpedállal sza-
bályozva.
4
5
6
12
6
7
8

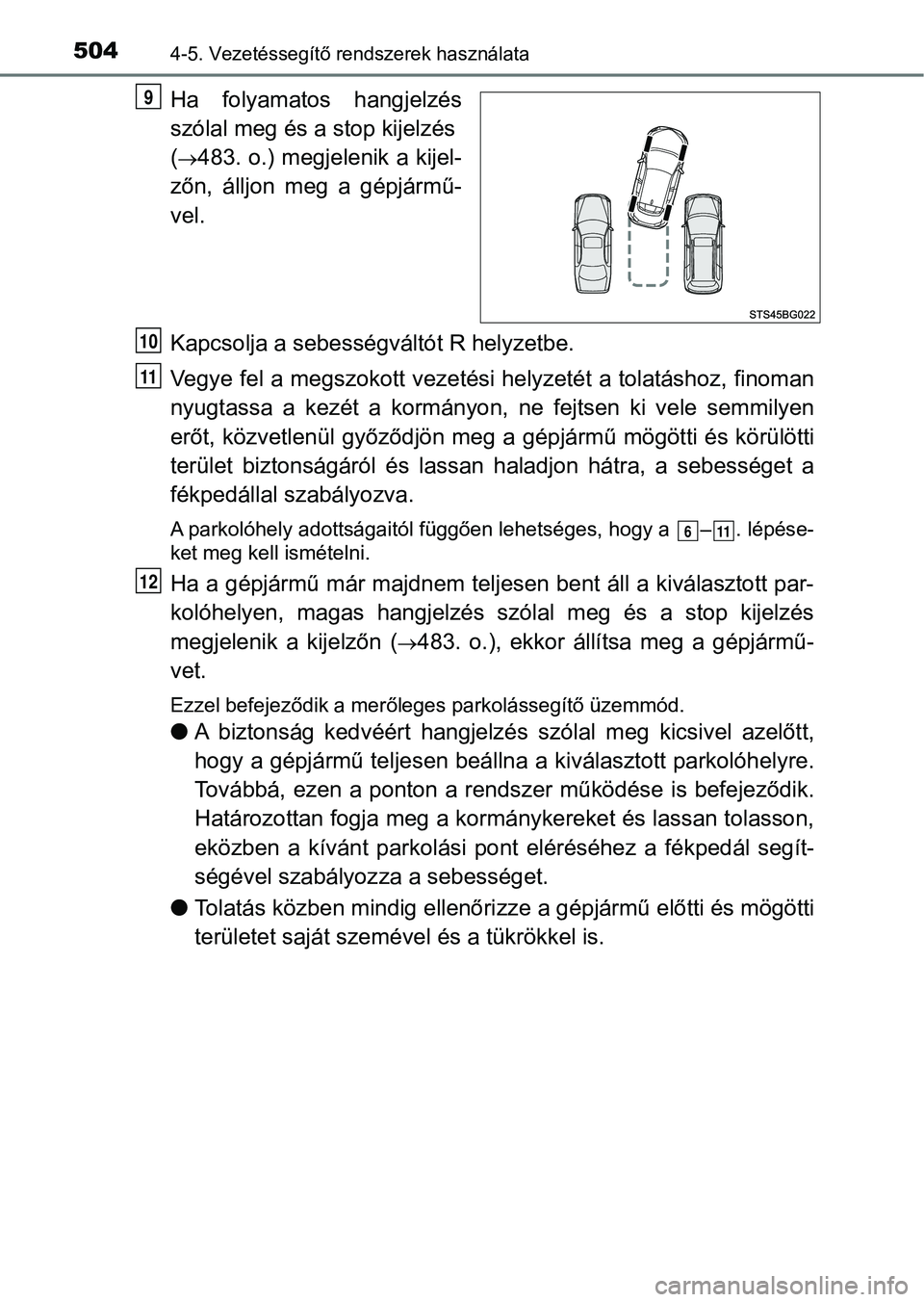

5044-5. Vezetéssegítő rendszerek használata
Ha folyamatos hangjelzés
szólal meg és a stop kijelzés
(
483. o.) megjelenik a kijel-
zőn, álljon meg a gépjármű-
vel.
Kapcsolja a sebességv áltót R helyzetbe.
Vegye fel a megszokott vezetési helyzetét a tolatáshoz, finoman
nyugtassa a kezét a kormányon, ne fejtsen ki vele semmilyen
erőt, közvetlenül győződjön meg a gépjármű mögötti és körülötti
terület biztonságáról és lassan haladjon hátra, a sebességet a
fékpedállal szabályozva.
A parkolóhely adottságaitól függően lehetséges, hogy a – . lépés e-
ket meg kell ismételni.
Ha a gépjármű már majdnem teljesen bent áll a kiválasztott par-
kolóhelyen, magas hangjelzés szólal meg és a stop kijelzés
megjelenik a kijelzőn (
483. o.), ekkor állítsa meg a gépjármű-
vet.
Ezzel befejeződik a merőleges parkolássegítő üzemmód.
l A biztonság kedvéért hangjelzés szólal meg kicsivel azelőtt,
hogy a gépjármű teljesen beállna a kiválasztott parkolóhelyre.
Továbbá, ezen a ponton a rend szer működése is befejeződik.
Határozottan fogja meg a kormánykereket és lassan tolasson,
eközben a kívánt parkolási pont eléréséhez a fékpedál segít-
ségével szabályozza a sebességet.
l Tolatás közben mindig ellenőri zze a gépjármű előtti és mögötti
területet saját szemével és a tükrökkel is.
9
10
11
611
12

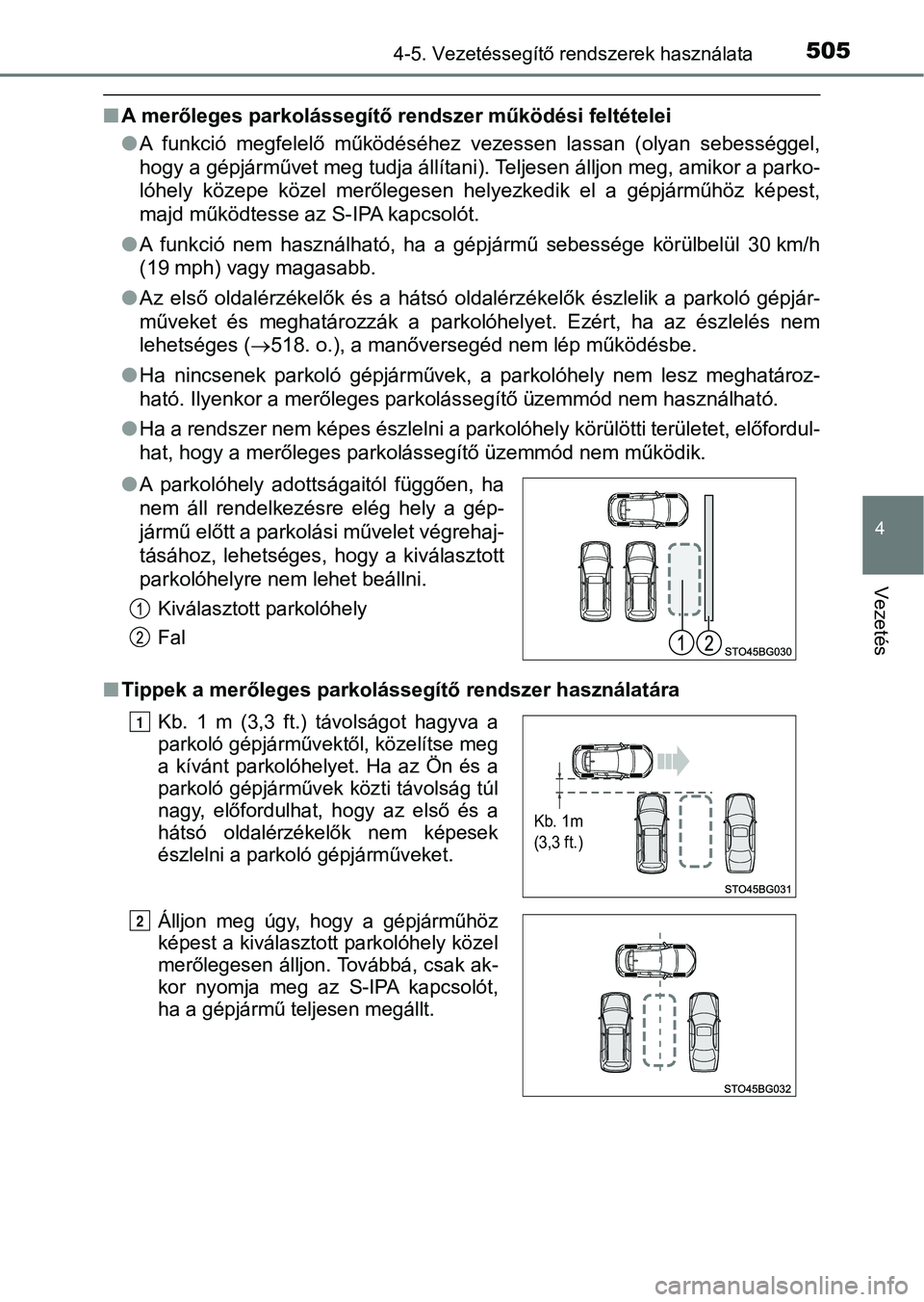

5054-5. Vezetéssegítő rendszerek használata
4
Vezetés
nA merőleges parkolássegítő rendszer működési feltételei
lA funkció megfelelő működéséhez vezessen lassan (olyan sebesség gel,
hogy a gépjárművet meg tudja állítani). Teljesen álljon meg, am ikor a parko-
lóhely közepe közel merőlegesen helyezkedik el a gépjárműhöz ké pest,
majd működtesse az S-IPA kapcsolót.
l A funkció nem használható, ha a gépjármű sebessége körülbelül 30km/h
(19 mph) vagy magasabb.
l Az első oldalérzékelők és a hátsó oldalérzékelők észlelik a par koló gépjár-
műveket és meghatározzák a parkolóhelyet. Ezért, ha az észlelés nem
lehetséges ( 518. o.), a manőversegéd nem lép működésbe.
l Ha nincsenek parkoló gépjárművek, a parkolóhely nem lesz meghat ároz-
ható. Ilyenkor a merőleges parkolássegítő üzemmód nem használha tó.
l Ha a rendszer nem képes észlelni a parkolóhely körülötti területet, előfordul-
hat, hogy a merőleges parkolássegítő üzemmód nem működik.
n Tippek a merőleges parkolássegítő rendszer használatára lA parkolóhely adottságaitól függően, ha
nem áll rendelkezésre elég hely a gép-
jármű előtt a parkolási művelet végrehaj-
tásához, lehetséges, hogy a kiválasztott
parkolóhelyre nem lehet beállni.
Kiválasztott parkolóhely
Fal
Kb. 1 m (3,3 ft.) távolságot hagyva a
parkoló gépjárművektől, közelítse meg
a kívánt parkolóhelyet. Ha az Ön és a
parkoló gépjárművek közti távolság túl
nagy, előfordulhat, hogy az első és a
hátsó oldalérzékelők nem képesek
észlelni a parkoló gépjárműveket.
Álljon meg úgy, hogy a gépjárműhöz
képest a kiválasztott parkolóhely közel
merőlegesen álljon. Továbbá, csak ak-
kor nyomja meg az S-IPA kapcsolót,
ha a gépjármű teljesen megállt.
1
Kb. 1m
(3,3 ft.)
O

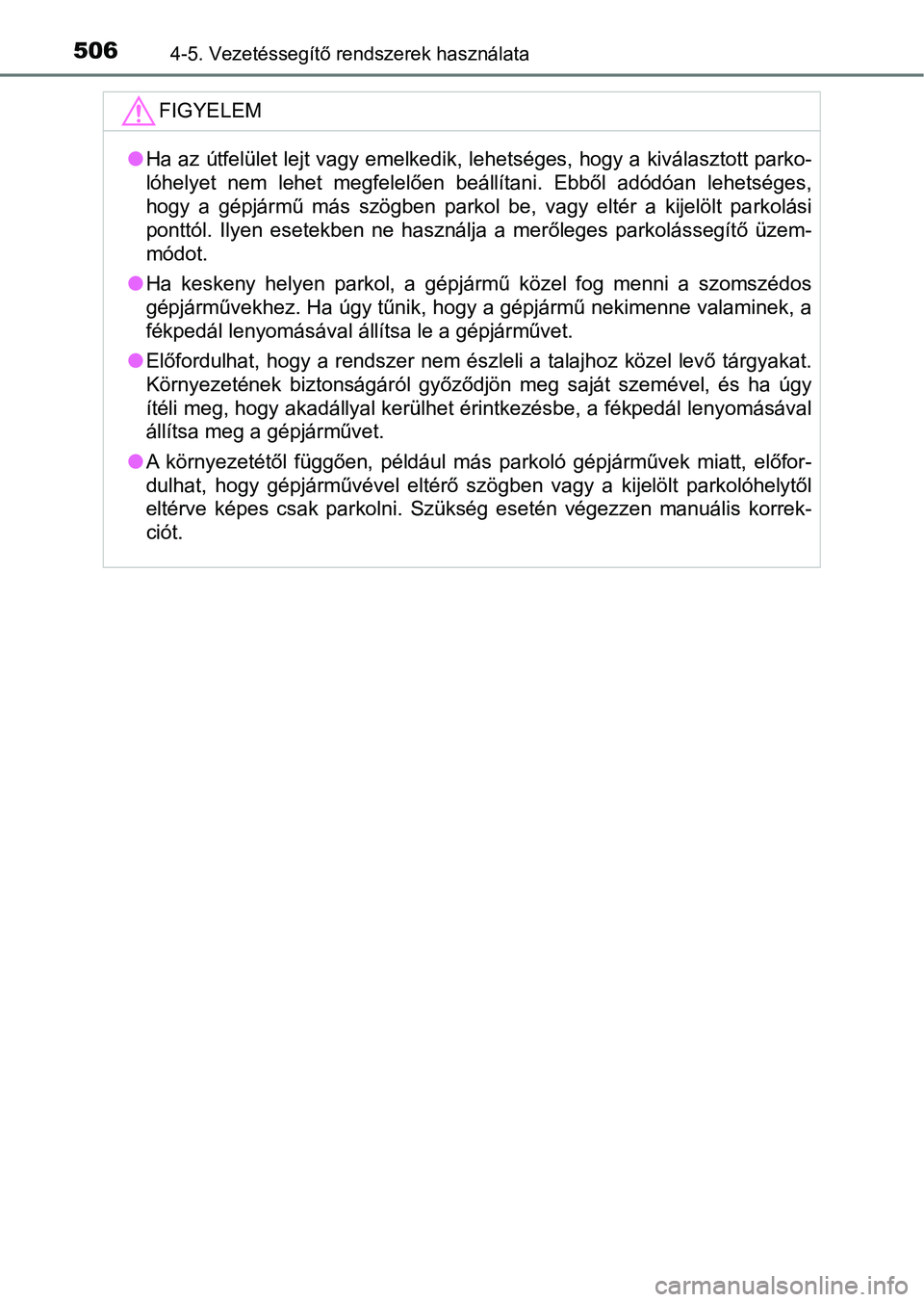

5064-5. Vezetéssegítő rendszerek használata
FIGYELEM
lHa az útfelület lejt vagy emelkedik, lehetséges, hogy a kiválas ztott parko-
lóhelyet nem lehet megfelelően beállítani. Ebből adódóan lehets éges,
hogy a gépjármű más szögben parkol be, vagy eltér a kijelölt pa rkolási
ponttól. Ilyen esetekben ne használja a merőleges parkolássegít ő üzem-
módot.
l Ha keskeny helyen parkol, a gépjármű közel fog menni a szomszéd os
gépjárművekhez. Ha úgy tűnik, hogy a gépjármű nekimenne valamin ek, a
fékpedál lenyomásával állítsa le a gépjárművet.
l Előfordulhat, hogy a rendszer nem észleli a talajhoz közel levő tárgyakat.
Környezetének biztonságáról győződjön meg saját szemével, és ha úgy
ítéli meg, hogy akadállyal kerülhet érintkezésbe, a fékpedál le nyomásával
állítsa meg a gépjárművet.
l A környezetétől függően, például más parkoló gépjárművek miatt, előfor-
dulhat, hogy gépjárművével eltérő szögben vagy a kijelölt parko lóhelytől
eltérve képes csak parkolni. Szükség esetén végezzen manuális k orrek-
ciót.

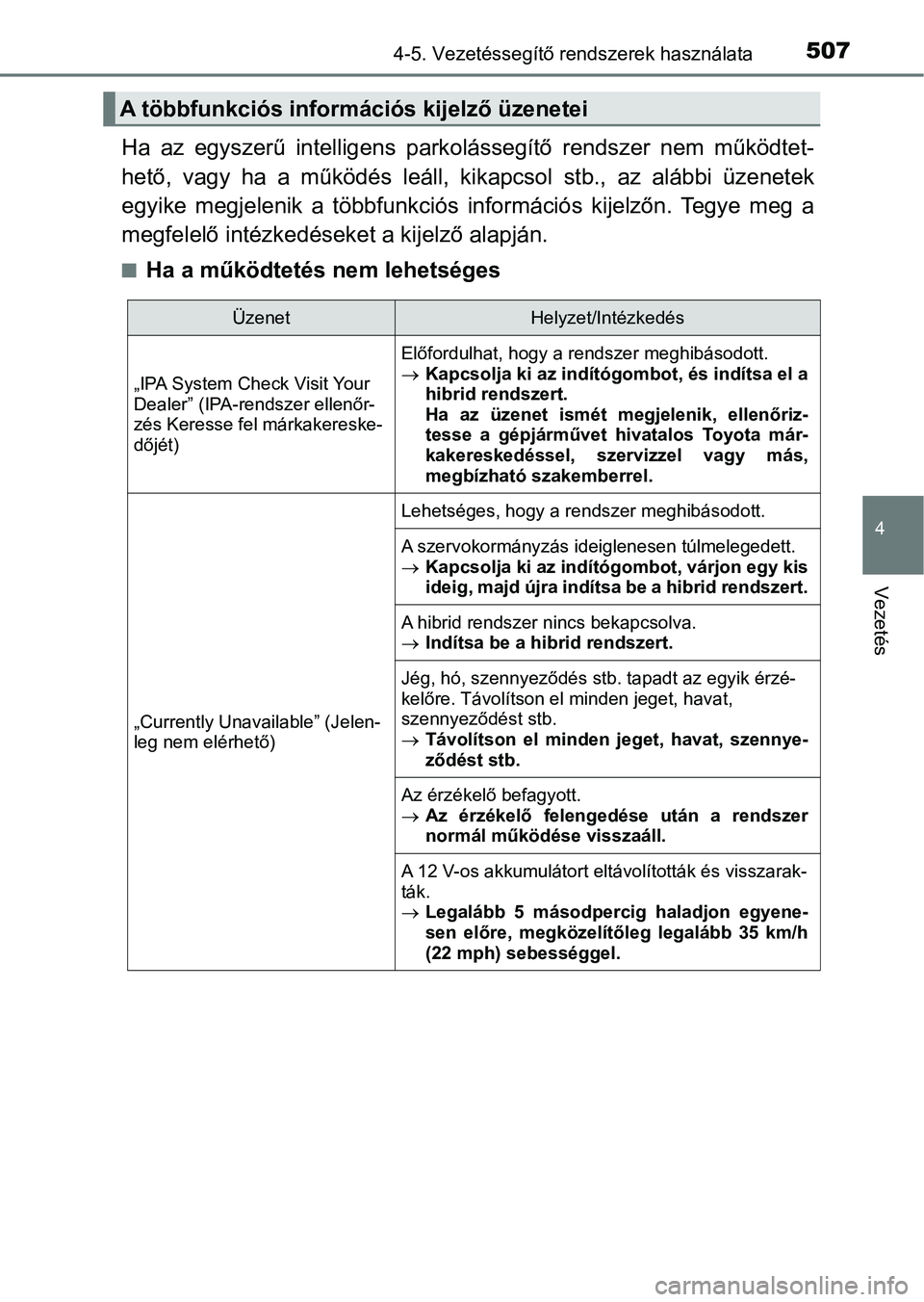

5074-5. Vezetéssegítő rendszerek használata
4
Vezetés
Ha az egyszerű intelligens parkolássegítő rendszer nem működtet -
hető, vagy ha a működés leáll, k ikapcsol stb., az alábbi üzenetek
egyike megjelenik a többfunkciós információs kijelzőn. Tegye me g a
megfelelő intézkedéseket a kijelző alapján.
nHa a működtetés nem lehetséges
A többfunkciós informác iós kijelző üzenetei
ÜzenetHelyzet/Intézkedés
„IPA System Check Visit Your
Dealer” (IPA-rendszer ellenőr-
zés Keresse fel márkakereske-
dőjét)
Előfordulhat, hogy a rendszer meghibásodott.
 Kapcsolja ki az indítógombot, és indítsa el a
hibrid rendszert.
Ha az üzenet ismét megjelenik, ellenőriz-
tesse a gépjárművet hivatalos Toyota már-
kakereskedéssel, szervizzel vagy más,
megbízható szakemberrel.
„Currently Unavailable” (Jelen-
leg nem elérhető)
Lehetséges, hogy a rendszer meghibásodott.
A szervokormányzás ideiglenesen túlmelegedett.
 Kapcsolja ki az indító gombot, várjon egy kis
ideig, majd újra indítsa be a hibrid rendszert.
A hibrid rendszer nincs bekapcsolva.
 Indítsa be a hibrid rendszert.
Jég, hó, szennyeződés stb. tapadt az egyik érzé-
kelőre. Távolítson el minden jeget, havat,
szennyeződést stb.
Távolítson el minden jeget, havat, szennye-
ződést stb.
Az érzékelő befagyott.
Az érzékelő felengedése után a rendszer
normál működése visszaáll.
A 12 V-os akkumulátort eltávolították és visszarak-
ták.
Legalább 5 másodpercig haladjon egyene-
sen előre, megközelítőleg legalább 35 km/h
(22 mph) sebességgel.

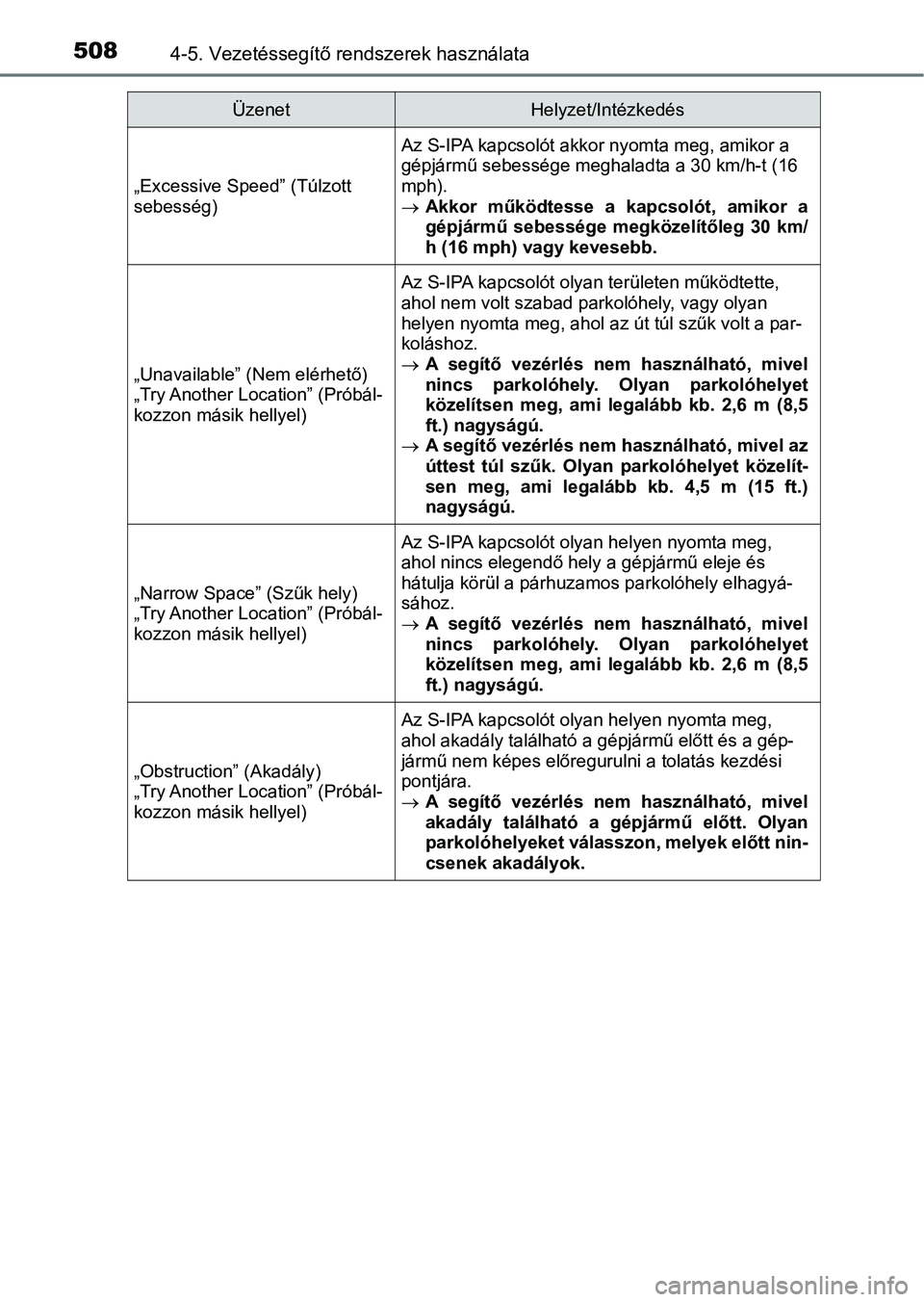

5084-5. Vezetéssegítő rendszerek használata
„Excessive Speed” (Túlzott
sebesség)
Az S-IPA kapcsolót akkor nyomta meg, amikor a
gépjármű sebessége meghaladta a 30 km/h-t (16
mph).
Akkor működtesse a kapcsolót, amikor a
gépjármű sebessége megközelítőleg 30 km/
h (16 mph) vagy kevesebb.
„Unavailable” (Nem elérhető)
„Try Another Location” (Próbál-
kozzon másik hellyel)
Az S-IPA kapcsolót olyan területen működtette,
ahol nem volt szabad parkolóhely, vagy olyan
helyen nyomta meg, ahol az út túl szűk volt a par-
koláshoz.
 A segítő vezérlés nem használható, mivel
nincs parkolóhely. Olyan parkolóhelyet
közelítsen meg, ami legalább kb. 2,6 m (8,5
ft.) nagyságú.
 A segítő vezérlés nem használható, mivel az
úttest túl szűk. Olyan p arkolóhelyet közelít-
sen meg, ami legalább kb. 4,5 m (15 ft.)
nagyságú.
„Narrow Space” (Szűk hely)
„Try Another Location” (Próbál-
kozzon másik hellyel)
Az S-IPA kapcsolót olyan helyen nyomta meg,
ahol nincs elegendő hely a gépjármű eleje és
hátulja körül a párhuzamos parkolóhely elhagyá-
sához.
 A segítő vezérlés nem használható, mivel
nincs parkolóhely. Olyan parkolóhelyet
közelítsen meg, ami legalább kb. 2,6 m (8,5
ft.) nagyságú.
„Obstruction” (Akadály)
„Try Another Location” (Próbál-
kozzon másik hellyel)
Az S-IPA kapcsolót olyan helyen nyomta meg,
ahol akadály található a gépjármű előtt és a gép-
jármű nem képes előregurulni a tolatás kezdési
pontjára.
 A segítő vezérlés nem használható, mivel
akadály található a gé pjármű előtt. Olyan
parkolóhelyeket válasszon, melyek előtt nin-
csenek akadályok.
ÜzenetHelyzet/Intézkedés

5094-5. Vezetéssegítő rendszerek használata
4
Vezetés
„Narrow Space” (Szűk hely)
Az S-IPA kapcsolót olyan helyen nyomta meg,
ahol nincs elegendő hely a gépjármű eleje és
hátulja körül a párhuzamos parkolóhely elhagyá-
sához.
A gépjármű nem képes elhagyni a parkoló-
helyet a segítő vezérlés használatával, mivel
nincs elég hely a gépjármű eleje és hátulja
körül. A parkolóhely elhagyása előtt győ-
ződjön meg a környezete biztonságáról.
„Unavailable” (Nem elérhető)
Az S-IPA kapcsolót olyan helyen nyomta meg,
ahol a gépjármű előtt nincs akadály, vagy a gép-
jármű oldalánál akadály található, ezért a gép-
jármű nem tudja elhagyni a párhuzamos
parkolóhelyet.
A segítő vezérlés nem használható a parko-
lóhely elhagyására, mivel akadály található
a gépjármű oldalánál vagy a parkolóhely
elhagyását manuálisan is egyszerűen el
lehet végezni. A parkolóhely elhagyása előtt
győződjön meg a környe zete biztonságáról.
„Pressure Applied to Steering
Wheel” (Nyomást gyakorol a
kormánykerékre)
A segítő vezérlés elindult, miközben fogta a kor-
mánykereket.
 Helyezze a kezét a kormánykerékre anélkül,
hogy erőt fejtene ki rá. A segítő vezérlés
bekapcsol.
„Stop the Vehicle” (Álljon meg
a gépjárművel)
A gépjármű mozog és a segítő vezérlés elindul,
miközben fogja a kormánykereket.
 Állítsa meg a gépjárművet és kövesse a
rendszer útmutatásait a segítő vezérlés elin-
dításához.
ÜzenetHelyzet/Intézkedés

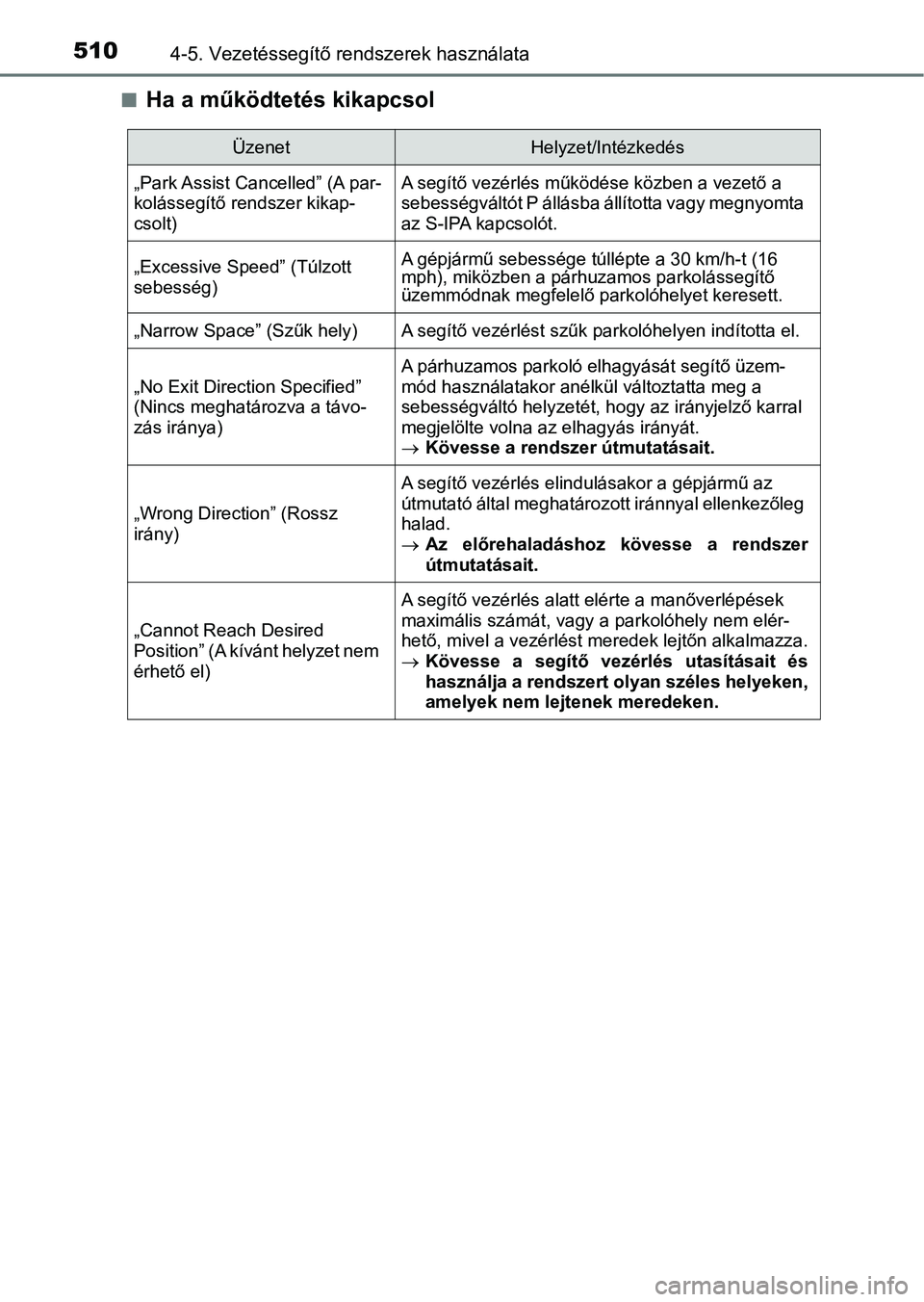

5104-5. Vezetéssegítő rendszerek használata
nHa a működtetés kikapcsol
ÜzenetHelyzet/Intézkedés
„Park Assist Cancelled” (A par-
kolássegítő rendszer kikap-
csolt)
A segítő vezérlés működése közben a vezető a
sebességváltót P állásba állította vagy megnyomta
az S-IPA kapcsolót.
„Excessive Speed” (Túlzott
sebesség)
A gépjármű sebessége túllépte a 30 km/h-t (16
mph), miközben a párhuzamos parkolássegítő
üzemmódnak megfelelő parkolóhelyet keresett.
„Narrow Space” (Szűk hely)
A segítő vezérlést szűk parkolóhelyen indította el.
„No Exit Direction Specified”
(Nincs meghatározva a távo-
zás iránya)
A párhuzamos parkoló elhagyását segítő üzem-
mód használatakor anélkül változtatta meg a
sebességváltó helyzetét, hogy az irányjelző karral
megjelölte volna az elhagyás irányát.
 Kövesse a rendszer útmutatásait.
„Wrong Direction” (Rossz
irány)
A segítő vezérlés elindulásakor a gépjármű az
útmutató által meghatározott iránnyal ellenkezőleg
halad.
 Az előrehaladáshoz kövesse a rendszer
útmutatásait.
„Cannot Reach Desired
Position” (A kívánt helyzet nem
érhető el)
A segítő vezérlés alatt elérte a manőverlépések
maximális számát, vagy a parkolóhely nem elér-
hető, mivel a vezérlést meredek lejtőn alkalmazza.
 Kövesse a segítő vezérlés utasításait és
használja a rendszert olyan széles helyeken,
amelyek nem lejtenek meredeken.
