4414-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10651L

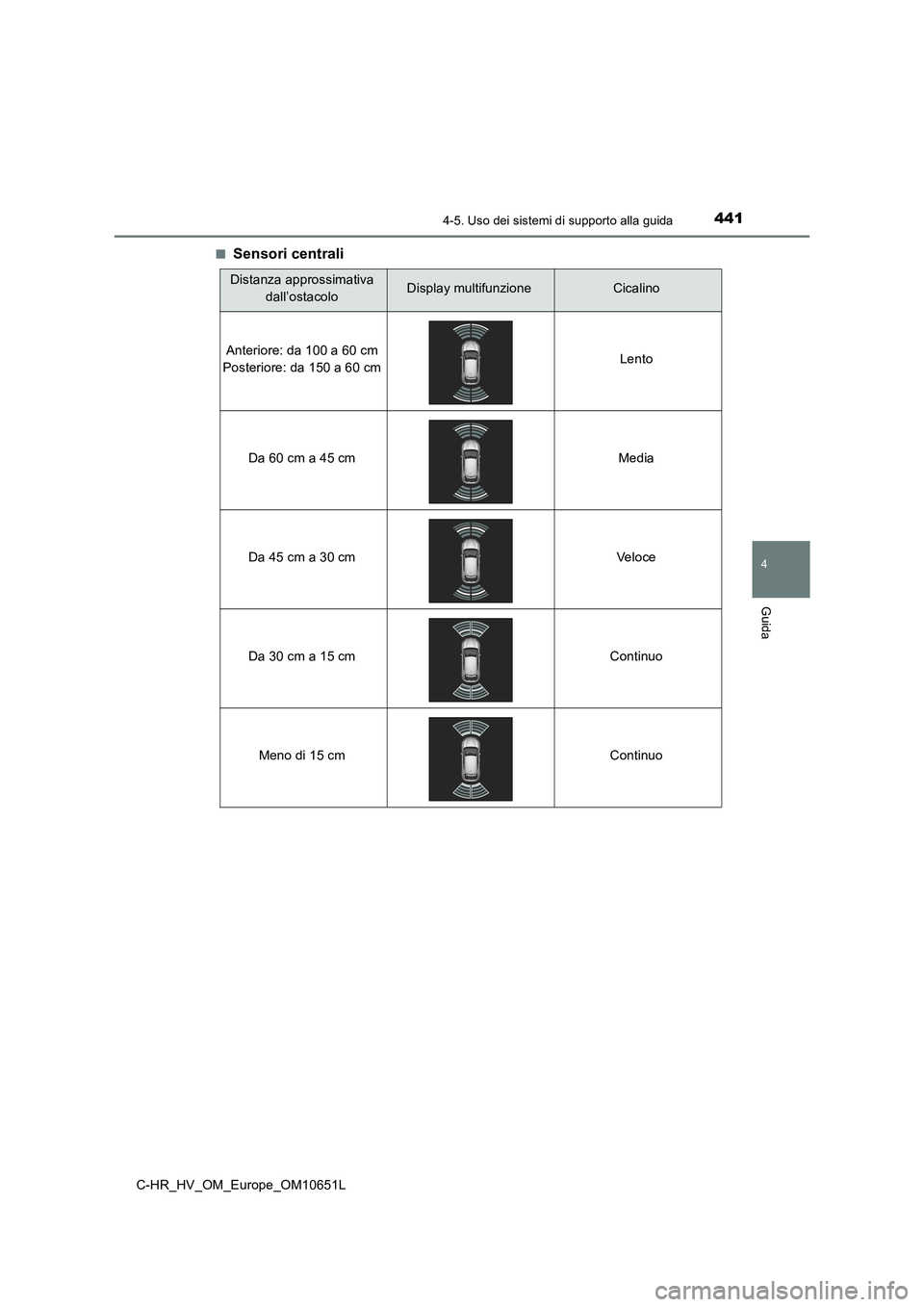

■Sensori centrali
Distanza approssimativa
dall’ostacoloDisplay multifunzioneCicalino
Anteriore: da 100 a 60 cm
Posteriore: da 150 a 60 cm Lento
Da 60 cm a 45 cm Media
Da 45 cm a 30 cm Veloce
Da 30 cm a 15 cm Continuo
Meno di 15 cm Continuo

4424-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10651L

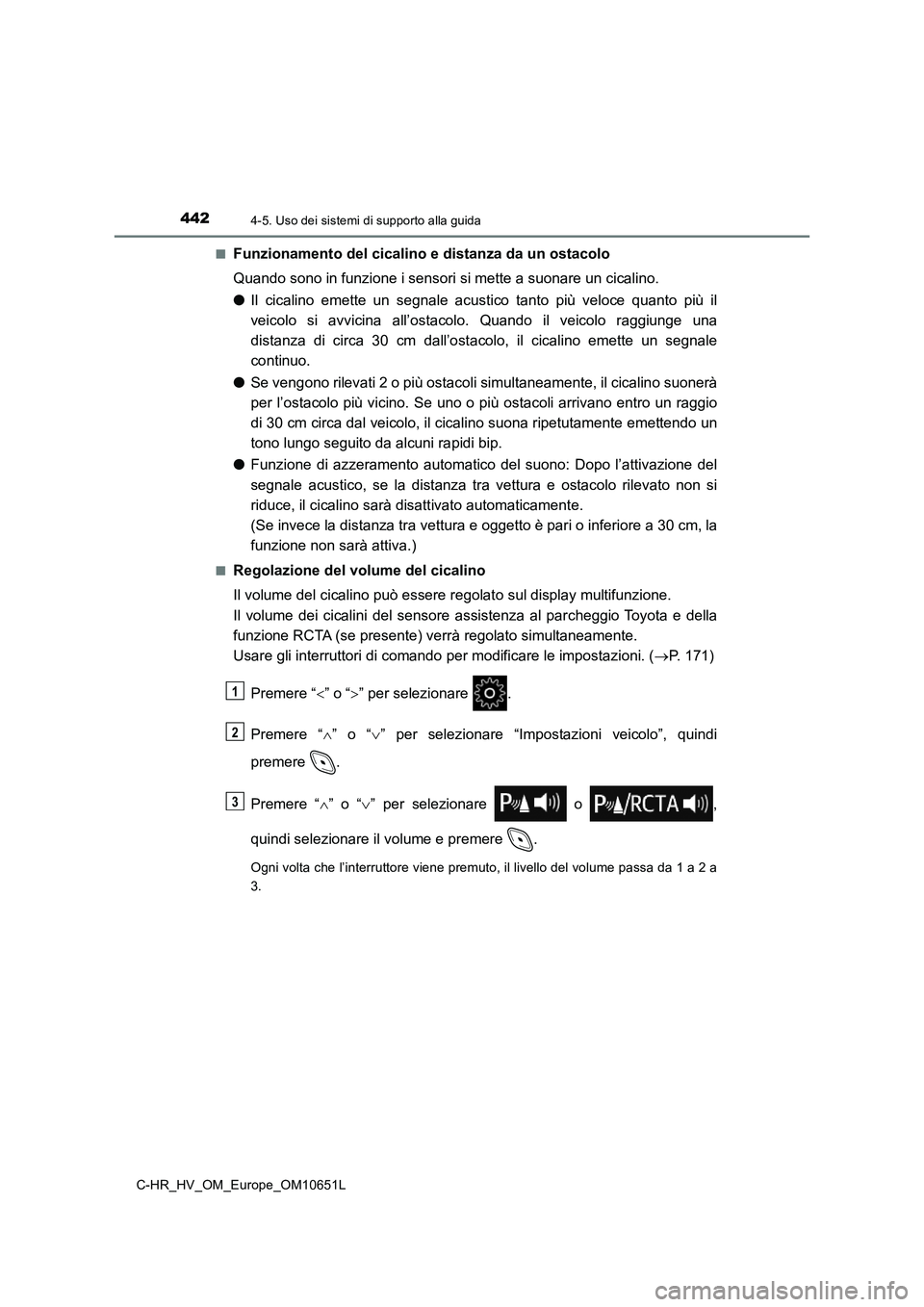

■Funzionamento del cicalino e distanza da un ostacolo
Quando sono in funzione i sensori si mette a suonare un cicalino.
● Il cicalino emette un segnale acustico tanto più veloce quanto più il
veicolo si avvicina all’ostacolo. Quando il veicolo raggiunge una
distanza di circa 30 cm dall’ostacolo, il cicalino emette un segnale
continuo.
● Se vengono rilevati 2 o più ostacoli simultaneamente, il cicalino suonerà
per l’ostacolo più vicino. Se uno o più ostacoli arrivano entro un raggio
di 30 cm circa dal veicolo, il cicalino suona ripetutamente emettendo un
tono lungo seguito da alcuni rapidi bip.
● Funzione di azzeramento automatico del suono: Dopo l’attivazione del
segnale acustico, se la distanza tra vettura e ostacolo rilevato non si
riduce, il cicalino sarà disattivato automaticamente.
(Se invece la distanza tra vettura e oggetto è pari o inferiore a 30 cm, la
funzione non sarà attiva.)
■Regolazione del volume del cicalino
Il volume del cicalino può essere regolato sul display multifunzione.
Il volume dei cicalini del sensore assistenza al parcheggio Toyota e della
funzione RCTA (se presente) verrà regolato simultaneamente.
Usare gli interruttori di comando per modificare le impostazioni. (P. 171)
Premere “ ” o “” per selezionare .
Premere “ ” o “” per selezionare “Impostazioni veicolo”, quindi
premere .
Premere “ ” o “” per selezionare o ,
quindi selezionare il volume e premere .
Ogni volta che l’interruttore viene premuto, il livello del volume passa da 1 a 2 a
3.
1
2
3

4434-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10651L
■Azzeramento del volume del cicalino
Quando viene rilevato un ostacolo, sul display multifunzione viene
visualizzato un pulsante di silenziamento. Per azzerare il volume del
cicalino, premere .
Il volume dei cicalini del sensore assistenza al parcheggio Toyota e della
funzione RCTA (se presente) verrà azzerato simultaneamente.
La funzione di azzeramento del suono sarà cancellata automaticamente
nelle seguenti situazioni:
● Quando si cambia la posizione della leva del cambio.
● Quando la velocità del veicolo supera una certa velocità.
● Quando la funzione in corso viene temporaneamente annullata.
● Quando la funzione in corso viene disabilitata manualmente.
● Quando si spegne l’interruttore POWER.
Circa 100 cm
Circa 150 cm
Circa 60 cm
Circa 60 cm (se presente)
• Il diagramma mostra la portata di
rilevazione dei sensori. Tenere
presente che i sensori non possono
rilevare ostacoli che sono troppo
vicini al veicolo.
• Veicoli con sensori laterali: Per
dettagli riguardo al rilevamento degli
ostacoli nelle zone laterali. ( P. 4 4 4 )
• La portata dei sensori potrebbe
cambiare a seconda della forma
dell’oggetto, ecc.
Veicoli con sensori laterali: È possibile modificare il raggio di rilevamento
degli ostacoli. ( P. 7 6 6 )
Portata di rilevamento dei sensori

4444-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10651L

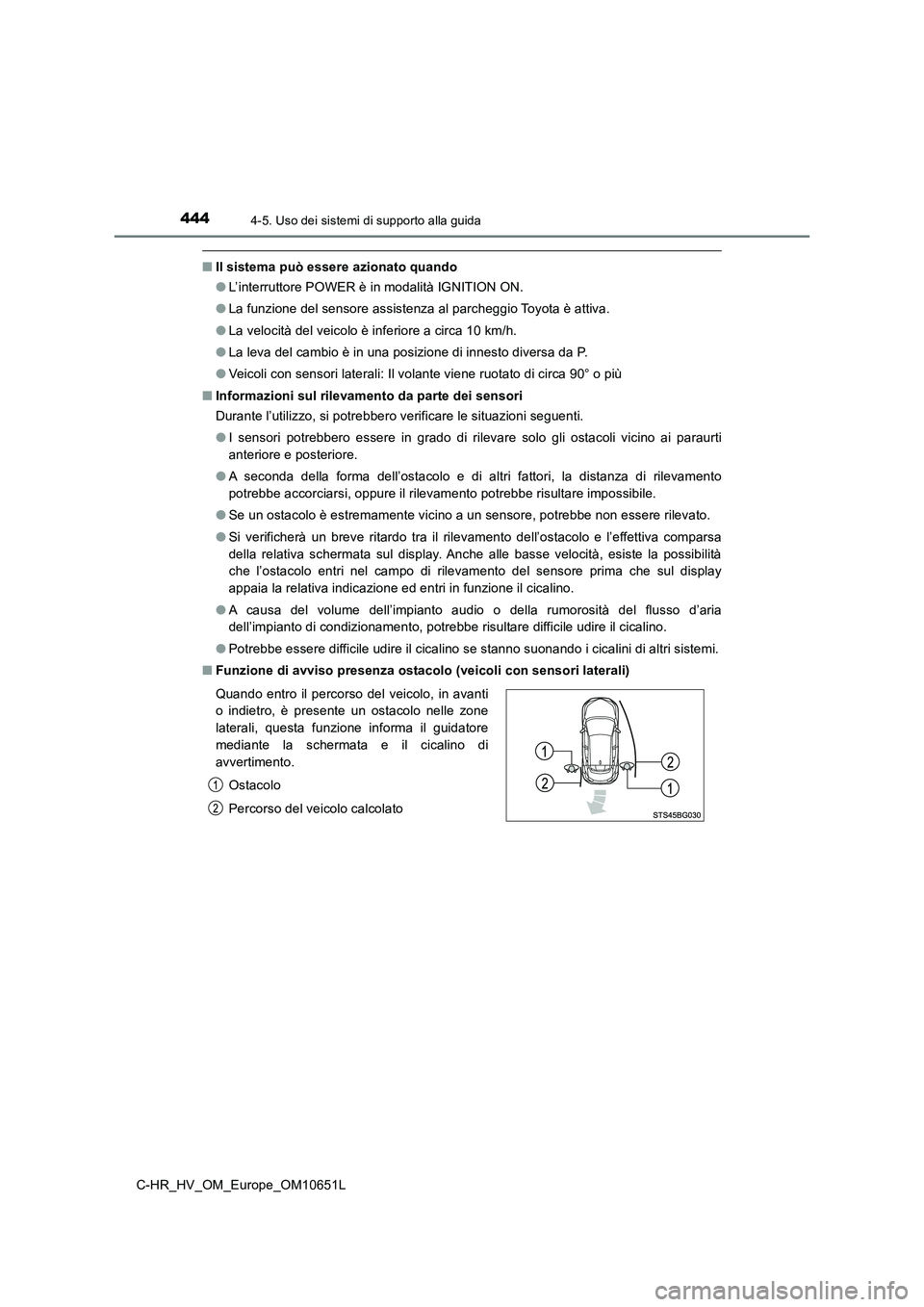

■Il sistema può essere azionato quando
● L’interruttore POWER è in modalità IGNITION ON.
● La funzione del sensore assistenza al parcheggio Toyota è attiva.
● La velocità del veicolo è inferiore a circa 10 km/h.
● La leva del cambio è in una posizione di innesto diversa da P.
● Veicoli con sensori laterali: Il volante viene ruotato di circa 90° o più
■ Informazioni sul rilevamento da parte dei sensori
Durante l’utilizzo, si potrebbero verificare le situazioni seguenti.
● I sensori potrebbero essere in grado di rilevare solo gli ostacoli vicino ai paraurti
anteriore e posteriore.
● A seconda della forma dell’ostacolo e di altri fattori, la distanza di rilevamento
potrebbe accorciarsi, oppure il rilevamento potrebbe risultare impossibile.
● Se un ostacolo è estremamente vicino a un sensore, potrebbe non essere rilevato.
● Si verificherà un breve ritardo tra il rilevamento dell’ostacolo e l’effettiva comparsa
della relativa schermata sul display. Anche alle basse velocità, esiste la possibilità
che l’ostacolo entri nel campo di rilevamento del sensore prima che sul display
appaia la relativa indicazione ed entri in funzione il cicalino.
● A causa del volume dell’impianto audio o della rumorosità del flusso d’aria
dell’impianto di condizionamento, potrebbe risultare difficile udire il cicalino.
● Potrebbe essere difficile udire il cicalino se stanno suonando i cicalini di altri sistemi.
■ Funzione di avviso presenza ostacolo (veicoli con sensori laterali)
Quando entro il percorso del veicolo, in avanti
o indietro, è presente un ostacolo nelle zone
laterali, questa funzione informa il guidatore
mediante la schermata e il cicalino di
avvertimento.
Ostacolo
Percorso del veicolo calcolato

4454-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10651L

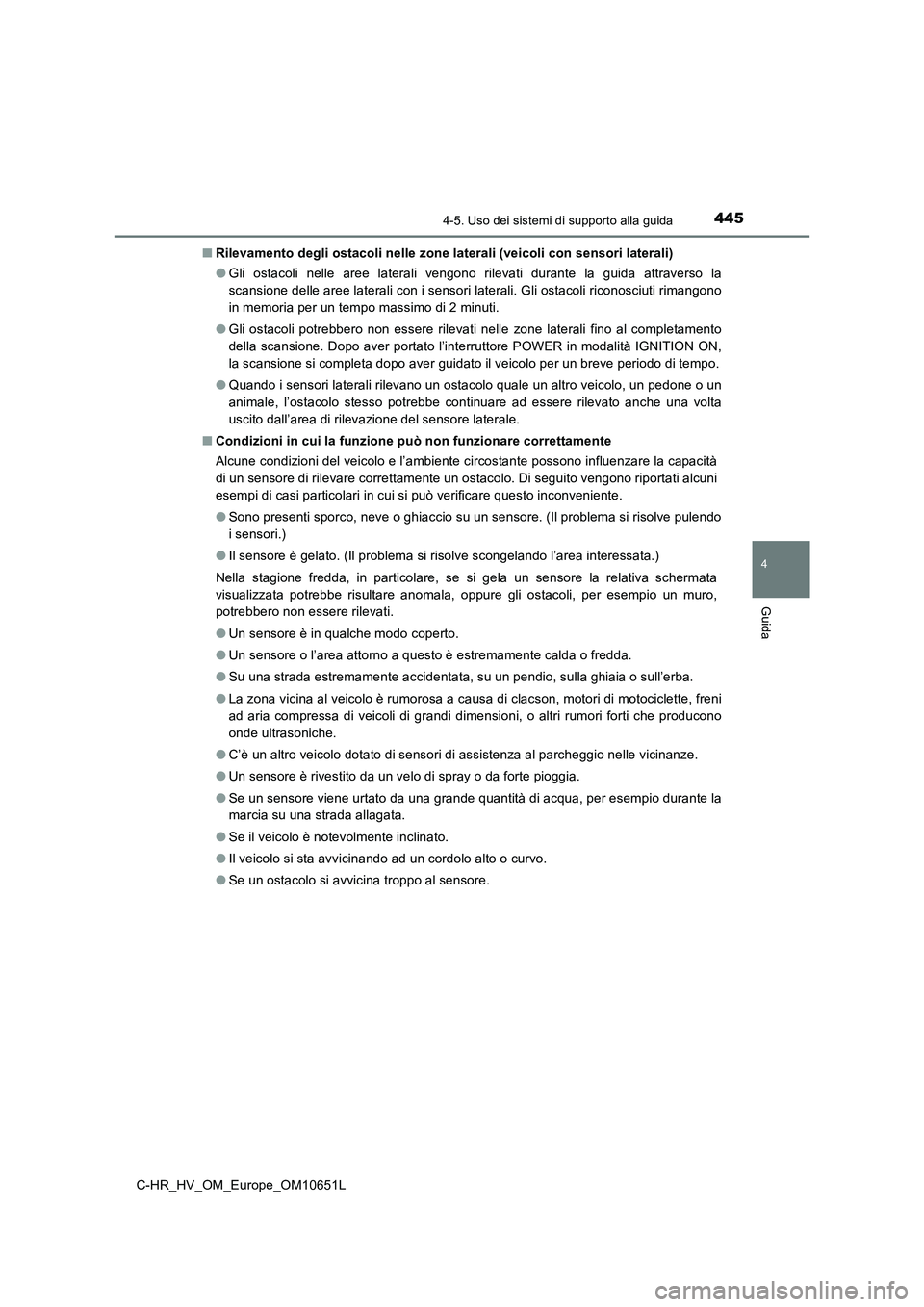

■ Rilevamento degli ostacoli nelle zone laterali (veicoli con sensori laterali)
● Gli ostacoli nelle aree laterali vengono rilevati durante la guida attraverso la
scansione delle aree laterali con i sensori laterali. Gli ostacoli riconosciuti rimangono
in memoria per un tempo massimo di 2 minuti.
● Gli ostacoli potrebbero non essere rilevati nelle zone laterali fino al completamento
della scansione. Dopo aver portato l’interruttore POWER in modalità IGNITION ON,
la scansione si completa dopo aver guidato il veicolo per un breve periodo di tempo.
● Quando i sensori laterali rilevano un ostacolo quale un altro veicolo, un pedone o un
animale, l’ostacolo stesso potrebbe continuare ad essere rilevato anche una volta
uscito dall’area di rilevazione del sensore laterale.
■ Condizioni in cui la funzione può non funzionare correttamente
Alcune condizioni del veicolo e l’ambiente circostante possono influenzare la capacità
di un sensore di rilevare correttamente un ostacolo. Di seguito vengono riportati alcuni
esempi di casi particolari in cui si può verificare questo inconveniente.
● Sono presenti sporco, neve o ghiaccio su un sensore. (Il problema si risolve pulendo
i sensori.)
● Il sensore è gelato. (Il problema si risolve scongelando l’area interessata.)
Nella stagione fredda, in particolare, se si gela un sensore la relativa schermata
visualizzata potrebbe risultare anomala, oppure gli ostacoli, per esempio un muro,
potrebbero non essere rilevati.
● Un sensore è in qualche modo coperto.
● Un sensore o l’area attorno a questo è estremamente calda o fredda.
● Su una strada estremamente accidentata, su un pendio, sulla ghiaia o sull’erba.
● La zona vicina al veicolo è rumorosa a causa di clacson, motori di motociclette, freni
ad aria compressa di veicoli di grandi dimensioni, o altri rumori forti che producono
onde ultrasoniche.
● C’è un altro veicolo dotato di sensori di assistenza al parcheggio nelle vicinanze.
● Un sensore è rivestito da un velo di spray o da forte pioggia.
● Se un sensore viene urtato da una grande quantità di acqua, per esempio durante la
marcia su una strada allagata.
● Se il veicolo è notevolmente inclinato.
● Il veicolo si sta avvicinando ad un cordolo alto o curvo.
● Se un ostacolo si avvicina troppo al sensore.

4464-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10651L

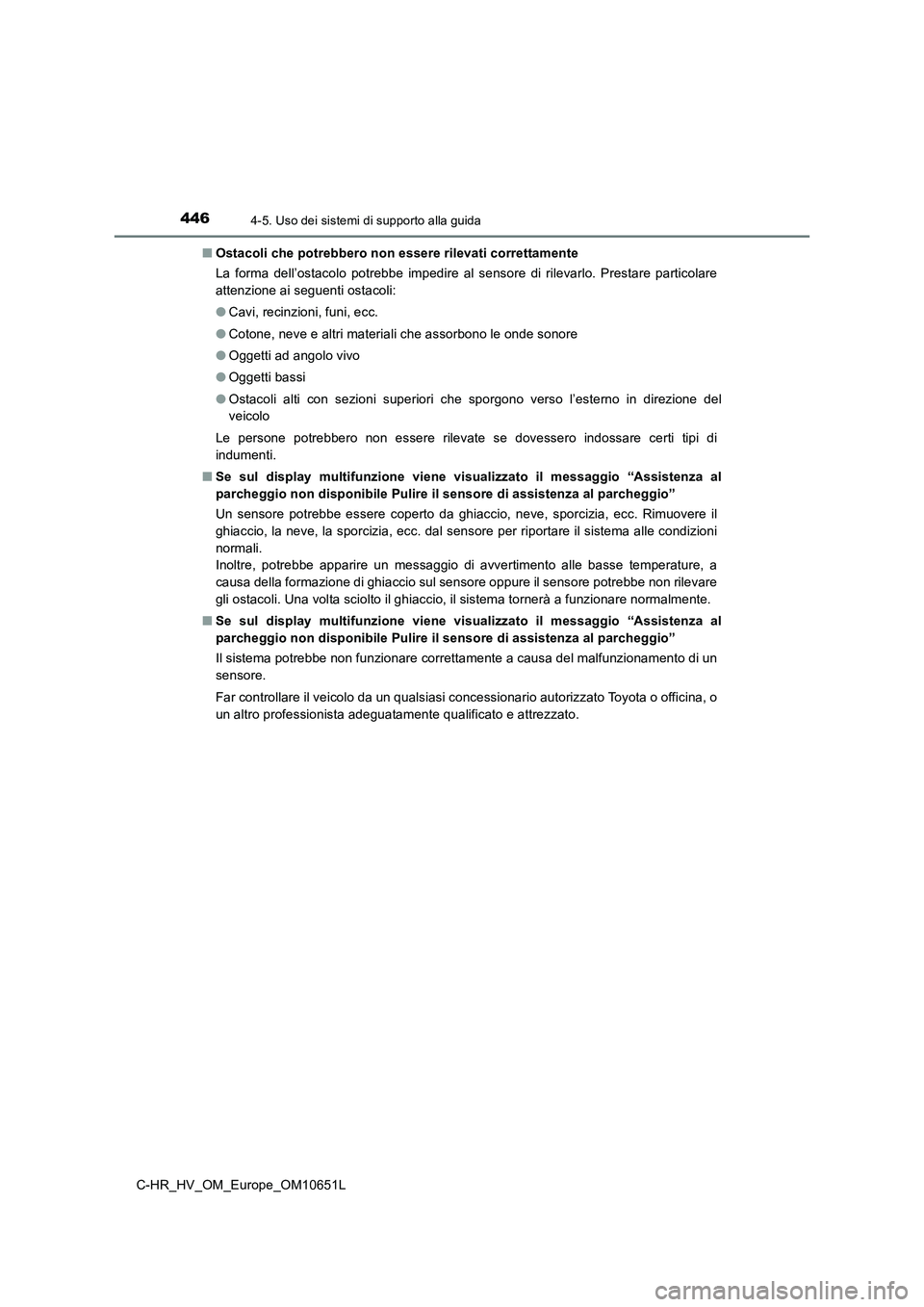

■ Ostacoli che potrebbero non essere rilevati correttamente
La forma dell’ostacolo potrebbe impedire al sensore di rilevarlo. Prestare particolare
attenzione ai seguenti ostacoli:
● Cavi, recinzioni, funi, ecc.
● Cotone, neve e altri materiali che assorbono le onde sonore
● Oggetti ad angolo vivo
● Oggetti bassi
● Ostacoli alti con sezioni superiori che sporgono verso l’esterno in direzione del
veicolo
Le persone potrebbero non essere rilevate se dovessero indossare certi tipi di
indumenti.
■ Se sul display multifunzione viene visualizzato il messaggio “Assistenza al
parcheggio non disponibile Pulire il sensore di assistenza al parcheggio”
Un sensore potrebbe essere coperto da ghiaccio, neve, sporcizia, ecc. Rimuovere il
ghiaccio, la neve, la sporcizia, ecc. dal sensore per riportare il sistema alle condizioni
normali.
Inoltre, potrebbe apparire un messaggio di avvertimento alle basse temperature, a
causa della formazione di ghiaccio sul sensore oppure il sensore potrebbe non rilevare
gli ostacoli. Una volta sciolto il ghiaccio, il sistema tornerà a funzionare normalmente.
■ Se sul display multifunzione viene visualizzato il messaggio “Assistenza al
parcheggio non disponibile Pulire il sensore di assistenza al parcheggio”
Il sistema potrebbe non funzionare correttamente a causa del malfunzionamento di un
sensore.
Far controllare il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.

4474-5. Uso dei sistemi di supporto alla guida
4
Guida
C-HR_HV_OM_Europe_OM10651L
AVVISO
■Quando si utilizza il sensore assistenza al parcheggio Toyota
Osservare le seguenti precauzioni.
La mancata osservanza di queste precauzioni potrebbe compromettere la guida
sicura del veicolo, con conseguente rischio di incidente.
● Non usare il sensore a velocità superiori a 10 km/h.
● Le aree di rilevazione e i tempi di reazione dei sensori sono limitati. Durante la
marcia avanti o la retromarcia, controllare le aree che circondano il veicolo (in
particolare i fianchi del veicolo) per maggiore sicurezza, e guidare lentamente,
servendosi del freno per controllare la velocità del veicolo.
● Non installare accessori entro le aree di rilevazione dei sensori.
● L’area che si trova immediatamente sotto ai paraurti non viene rilevata.
I pali di diametro modesto o gli oggetti aventi un’altezza inferiore a quella del
sensore potrebbero non essere rilevati durante l’avvicinamento, neanche nel caso
siano già stati rilevati in precedenza.
■ Sensori laterali (se presenti)
Nelle seguenti situazioni, il sistema Clearance Sonar potrebbe non funzionare
normalmente e causare un incidente imprevisto. Guidare con cautela.
● Gli ostacoli nelle aree laterali potrebbero non essere rilevati per un certo periodo
dalla partenza finché la scansione delle aree laterali non viene completata.
( P. 445)
● Anche una volta completata la scansione delle aree laterali, ostacoli quali altri
veicoli, persone o animali in avvicinamento dai lati non possono essere rilevati.
● Anche una volta completata la scansione delle aree laterali, gli ostacoli potrebbero
non essere rilevati a seconda della condizione dell’area circostante il veicolo.
In quel momento, le schermate di visualizzazione dei sensori laterali (P. 439) si
spengono temporaneamente.
■ Quando disattivare la funzione
Nelle seguenti situazioni, disattivare la funzione in quanto potrebbe attivarsi anche
se non sussiste alcun rischio di collisione.
● Il veicolo è dotato di un’asta per parafango, di un’antenna wireless o di fari
antinebbia.
● Il paraurti anteriore o posteriore oppure un sensore subiscono un forte impatto.
● Sono state installate sospensioni non originali Toyota (sospensioni più basse,
ecc.).
● Sono installati occhielli di traino.
● È installata una targa retroilluminata.

4484-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10651L

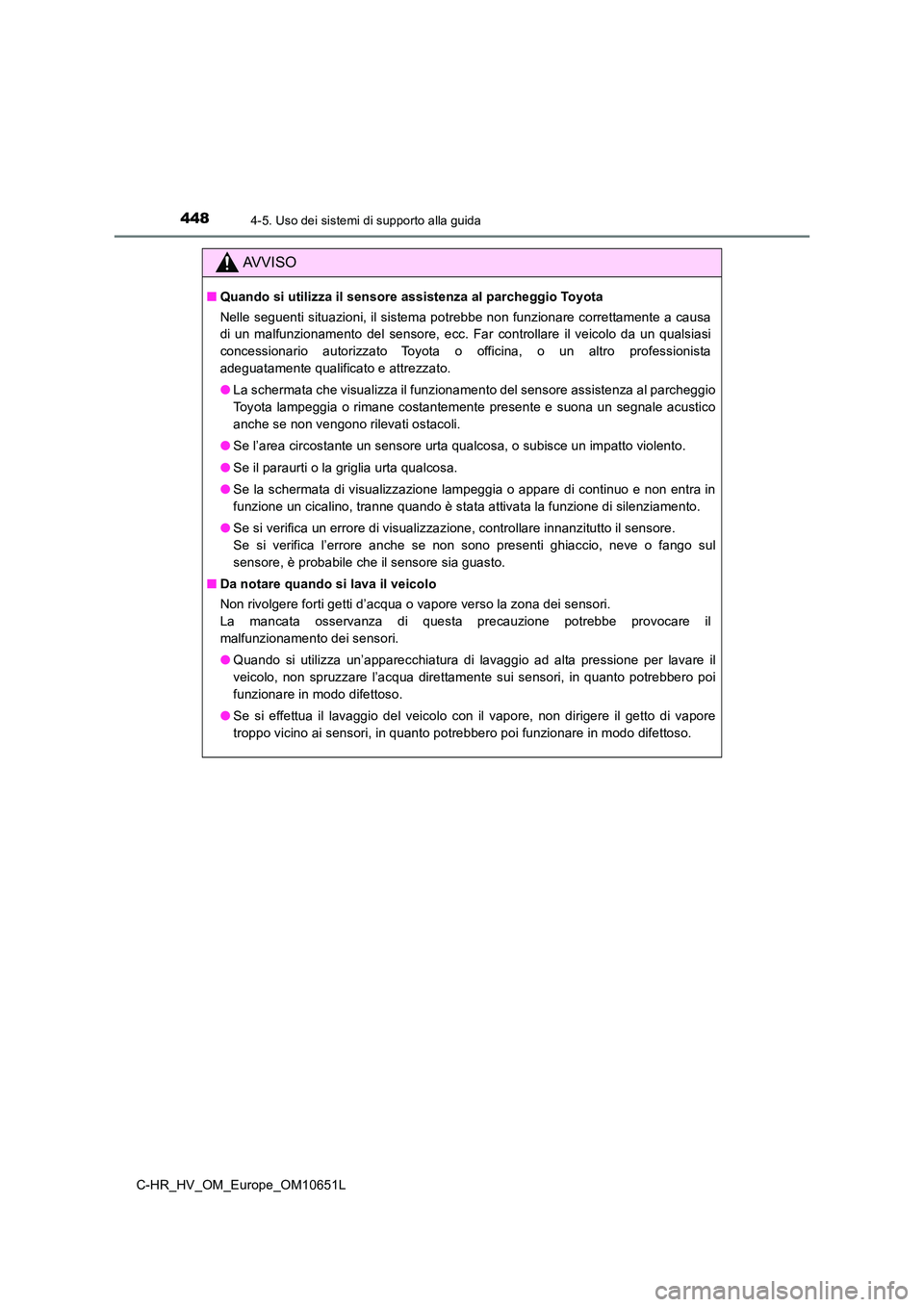

AVVISO
■Quando si utilizza il sensore assistenza al parcheggio Toyota
Nelle seguenti situazioni, il sistema potrebbe non funzionare correttamente a causa
di un malfunzionamento del sensore, ecc. Far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
● La schermata che visualizza il funzionamento del sensore assistenza al parcheggio
Toyota lampeggia o rimane costantemente presente e suona un segnale acustico
anche se non vengono rilevati ostacoli.
● Se l’area circostante un sensore urta qualcosa, o subisce un impatto violento.
● Se il paraurti o la griglia urta qualcosa.
● Se la schermata di visualizzazione lampeggia o appare di continuo e non entra in
funzione un cicalino, tranne quando è stata attivata la funzione di silenziamento.
● Se si verifica un errore di visualizzazione, controllare innanzitutto il sensore.
Se si verifica l’errore anche se non sono presenti ghiaccio, neve o fango sul
sensore, è probabile che il sensore sia guasto.
■ Da notare quando si lava il veicolo
Non rivolgere forti getti d’acqua o vapore verso la zona dei sensori.
La mancata osservanza di questa precauzione potrebbe provocare il
malfunzionamento dei sensori.
● Quando si utilizza un’apparecchiatura di lavaggio ad alta pressione per lavare il
veicolo, non spruzzare l’acqua direttamente sui sensori, in quanto potrebbero poi
funzionare in modo difettoso.
● Se si effettua il lavaggio del veicolo con il vapore, non dirigere il getto di vapore
troppo vicino ai sensori, in quanto potrebbero poi funzionare in modo difettoso.

449
4
4-5. Uso dei sistemi di supporto alla guida
Guida
C-HR_HV_OM_Europe_OM10651L

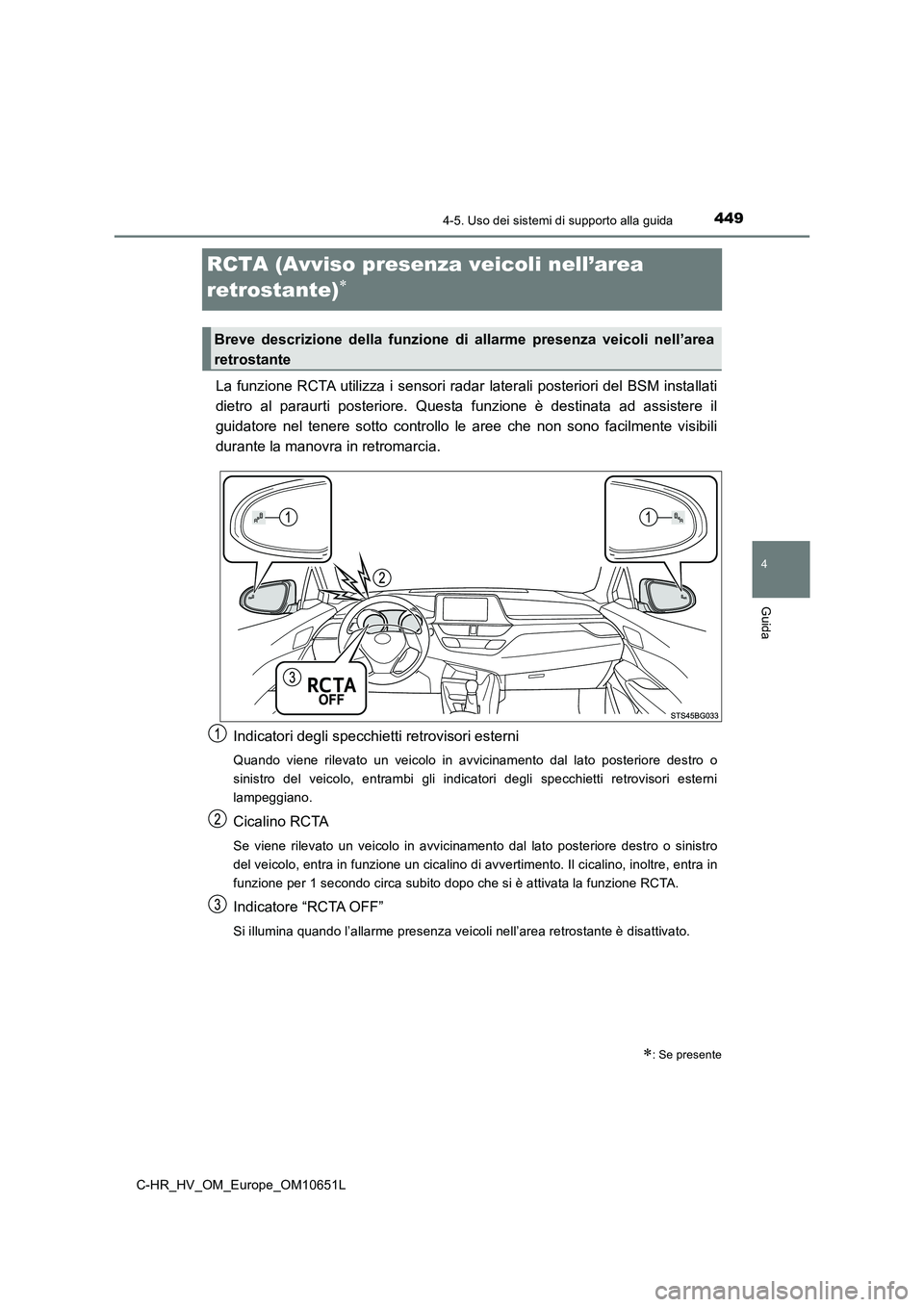

RCTA (Avviso presenza veicoli nell’area
retrostante)
La funzione RCTA utilizza i sensori radar laterali posteriori del BSM installati
dietro al paraurti posteriore. Questa funzione è destinata ad assistere il
guidatore nel tenere sotto controllo le aree che non sono facilmente visibili
durante la manovra in retromarcia.
Indicatori degli specchietti retrovisori esterni
Quando viene rilevato un veicolo in avvicinamento dal lato posteriore destro o
sinistro del veicolo, entrambi gli indicatori degli specchietti retrovisori esterni
lampeggiano.
Cicalino RCTA
Se viene rilevato un veicolo in avvicinamento dal lato posteriore destro o sinistro
del veicolo, entra in funzione un cicalino di avvertimento. Il cicalino, inoltre, entra in
funzione per 1 secondo circa subito dopo che si è attivata la funzione RCTA.
Indicatore “RCTA OFF”
Si illumina quando l’allarme presenza veicoli nell’area retrostante è disattivato.
: Se presente
Breve descrizione della funzione di allarme presenza veicoli nell’area
retrostante

4504-5. Uso dei sistemi di supporto alla guida
C-HR_HV_OM_Europe_OM10651L

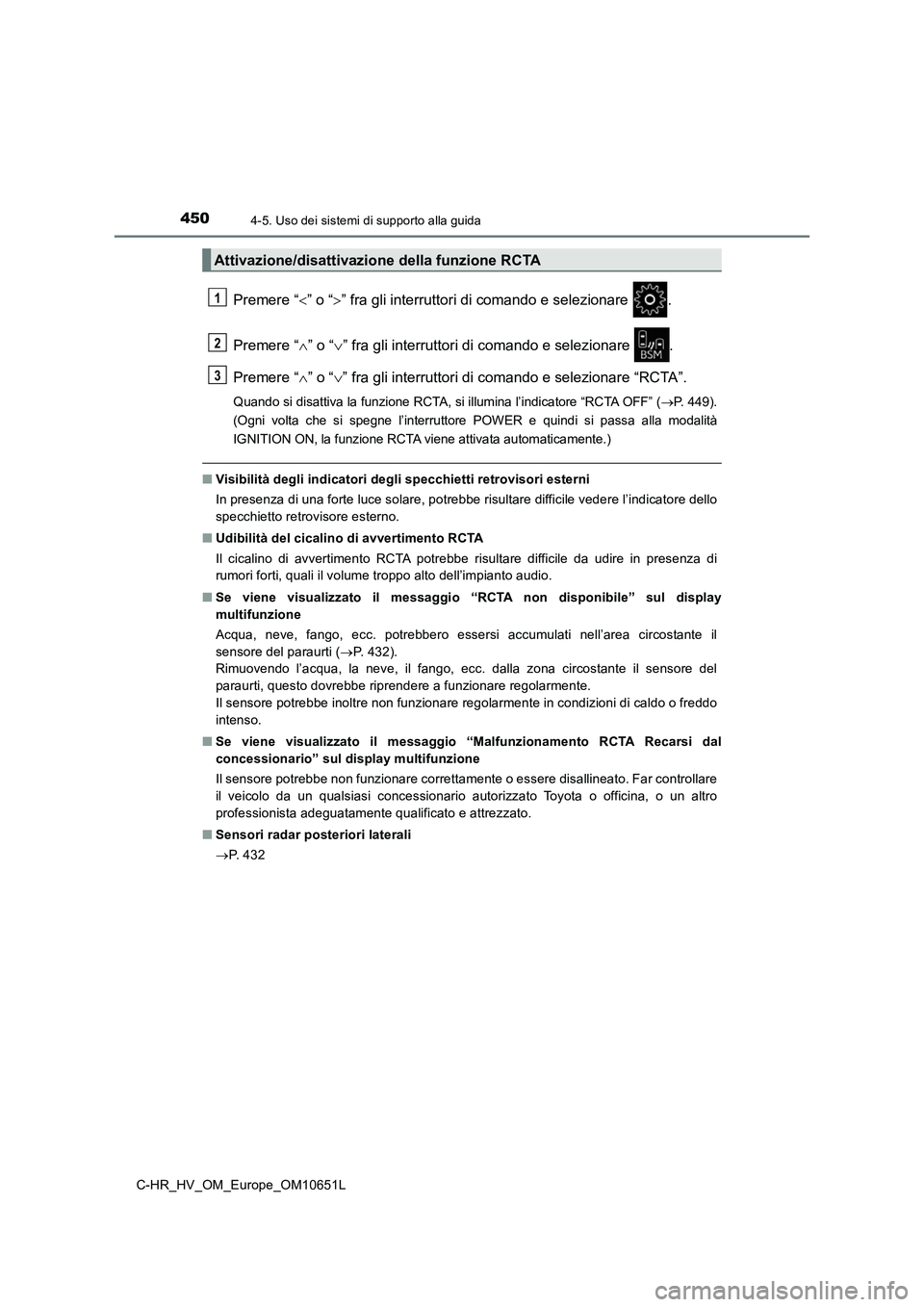

Premere “” o “” fra gli interruttori di comando e selezionare .
Premere “ ” o “” fra gli interruttori di comando e selezionare .
Premere “ ” o “” fra gli interruttori di comando e selezionare “RCTA”.
Quando si disattiva la funzione RCTA, si illumina l’indicatore “RCTA OFF” (P. 449).
(Ogni volta che si spegne l’interruttore POWER e quindi si passa alla modalità
IGNITION ON, la funzione RCTA viene attivata automaticamente.)
■ Visibilità degli indicatori degli specchietti retrovisori esterni
In presenza di una forte luce solare, potrebbe risultare difficile vedere l’indicatore dello
specchietto retrovisore esterno.
■ Udibilità del cicalino di avvertimento RCTA
Il cicalino di avvertimento RCTA potrebbe risultare difficile da udire in presenza di
rumori forti, quali il volume troppo alto dell’impianto audio.
■ Se viene visualizzato il messaggio “RCTA non disponibile” sul display
multifunzione
Acqua, neve, fango, ecc. potrebbero essersi accumulati nell’area circostante il
sensore del paraurti ( P. 432).
Rimuovendo l’acqua, la neve, il fango, ecc. dalla zona circostante il sensore del
paraurti, questo dovrebbe riprendere a funzionare regolarmente.
Il sensore potrebbe inoltre non funzionare regolarmente in condizioni di caldo o freddo
intenso.
■ Se viene visualizzato il messaggio “Malfunzionamento RCTA Recarsi dal
concessionario” sul display multifunzione
Il sensore potrebbe non funzionare correttamente o essere disallineato. Far controllare
il veicolo da un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
■ Sensori radar posteriori laterali
 P. 4 3 2
Attivazione/disattivazione della funzione RCTA
1
2
3
