TOYOTA C-HR 2020 Brugsanvisning (in Danish)

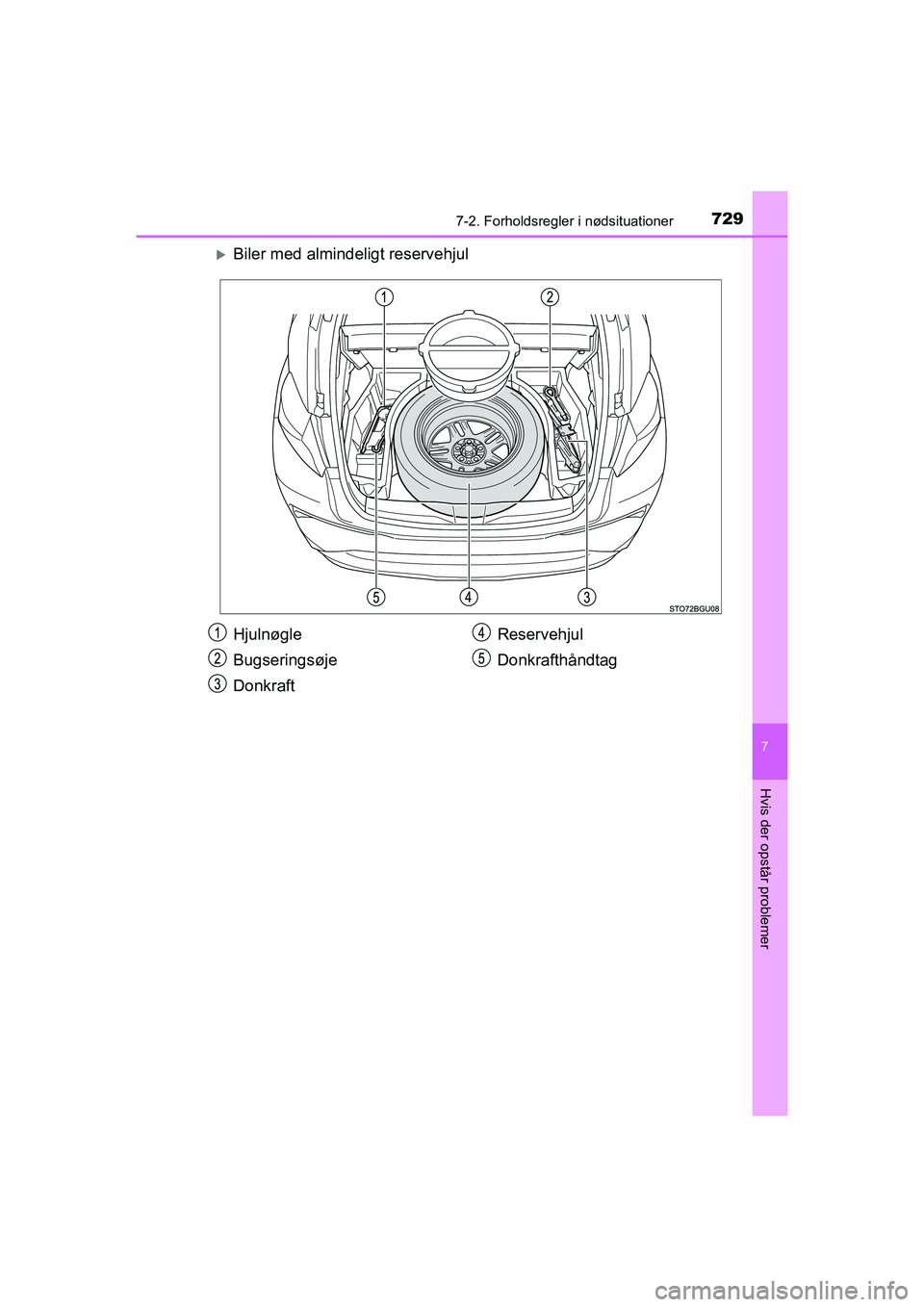

7297-2. Forholdsregler i nødsituationer
7
Hvis der opstår problemer
C-HR HV OM10701DK
Biler med almindeligt reservehjul
Hjulnøgle
Bugseringsøje
DonkraftReservehjul
Donkrafthåndtag
OM10566DK.book Page 729 Frid
ay, January 29, 2021 9:55 AM

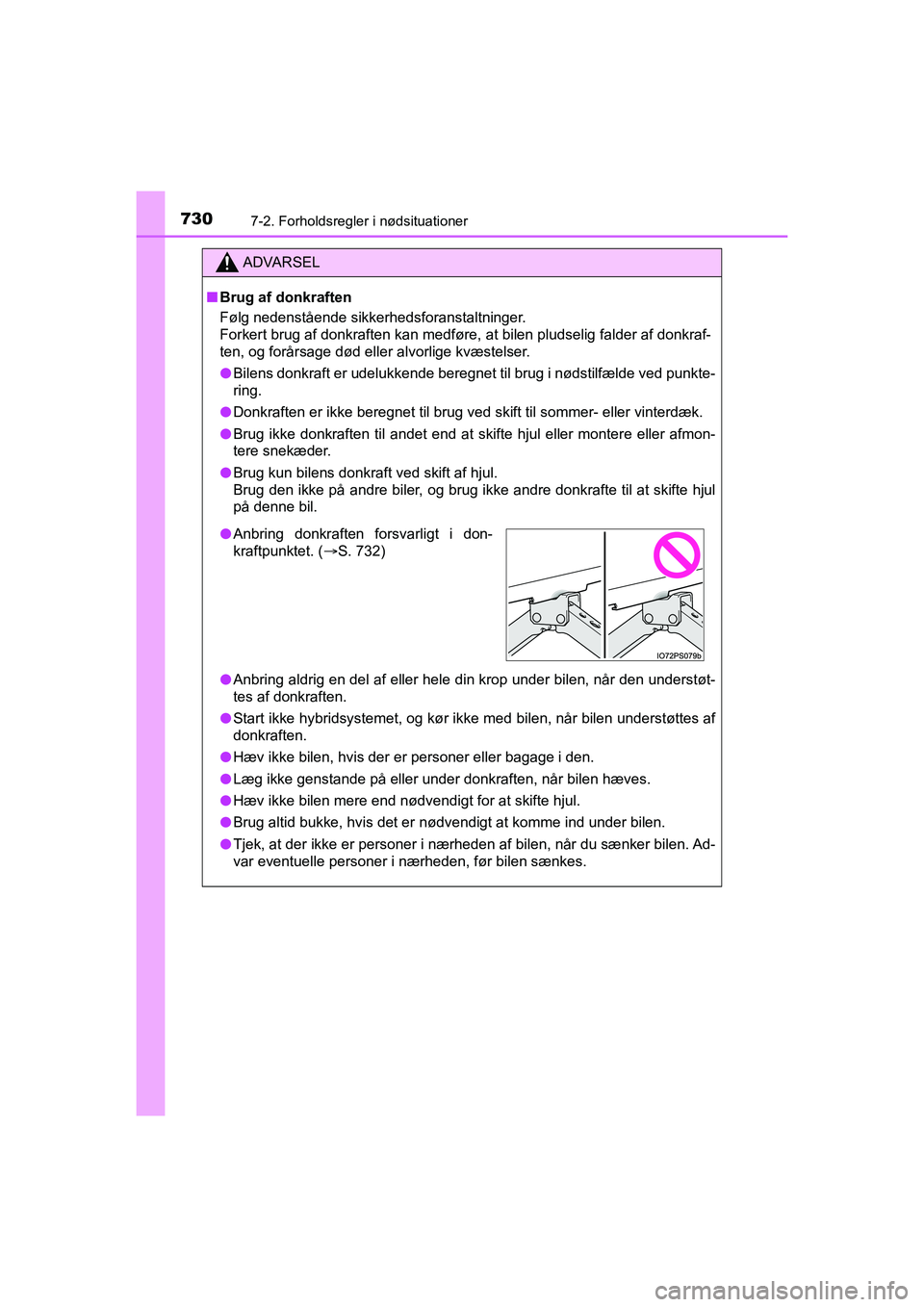

7307-2. Forholdsregler i nødsituationer
C-HR HV OM10701DK
ADVARSEL
nBrug af donkraften
Følg nedenstående sikkerhedsforanstaltninger.
Forkert brug af donkraften kan medføre, at bilen pludselig falder af donkraf-
ten, og forårsage død eller alvorlige kvæstelser.
l Bilens donkraft er udelukkende beregnet til brug i nødstilfælde ved punkte-
ring.
l Donkraften er ikke beregnet til brug ved skift til sommer- eller vinterd\
æk.
l Brug ikke donkraften til andet end at skifte hjul eller montere eller afmon-
tere snekæder.
l Brug kun bilens donkraft ved skift af hjul.
Brug den ikke på andre biler, og brug i kke andre donkrafte til at skifte hjul
på denne bil.
l Anbring aldrig en del af eller hele din krop under bilen, når den understøt-
tes af donkraften.
l Start ikke hybridsystemet, og kør ikke med bilen, når bilen understøttes af
donkraften.
l Hæv ikke bilen, hvis der er personer eller bagage i den.
l Læg ikke genstande på eller under donkraften, når bilen hæves.
l Hæv ikke bilen mere end nødvendigt for at skifte hjul.
l Brug altid bukke, hvis det er nødvendigt at komme ind under bilen.
l Tjek, at der ikke er personer i nærheden af bilen, når du sænker bilen. Ad-
var eventuelle personer i nærheden, før bilen sænkes.
l Anbring donkraften forsvarligt i don-
kraftpunktet. ( S. 732)
OM10566DK.book Page 730 Frid ay, January 29, 2021 9:55 AM

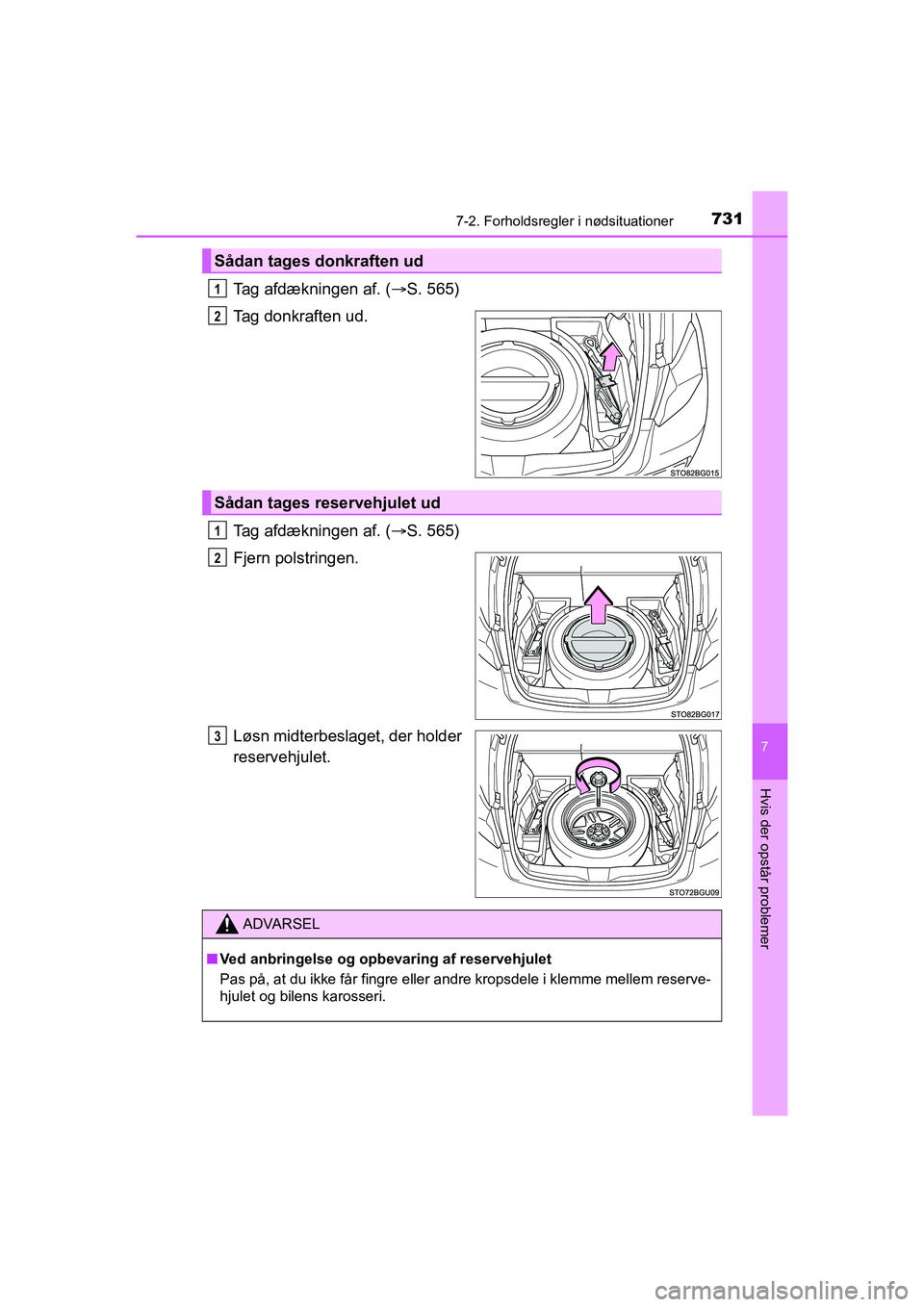

7317-2. Forholdsregler i nødsituationer
7
Hvis der opstår problemer
C-HR HV OM10701DK
Tag afdækningen af. (S. 565)
Tag donkraften ud.
Tag afdækningen af. ( S. 565)
Fjern polstringen.
Løsn midterbeslaget, der holder
reservehjulet.
Sådan tages donkraften ud
1
2
Sådan tages reservehjulet ud
1
2
3
ADVARSEL
n Ved anbringelse og opb evaring af reservehjulet
Pas på, at du ikke får fingre eller andre kropsdele i klemme mellem reserve-
hjulet og bilens karosseri.
OM10566DK.book Page 731 Frid ay, January 29, 2021 9:55 AM

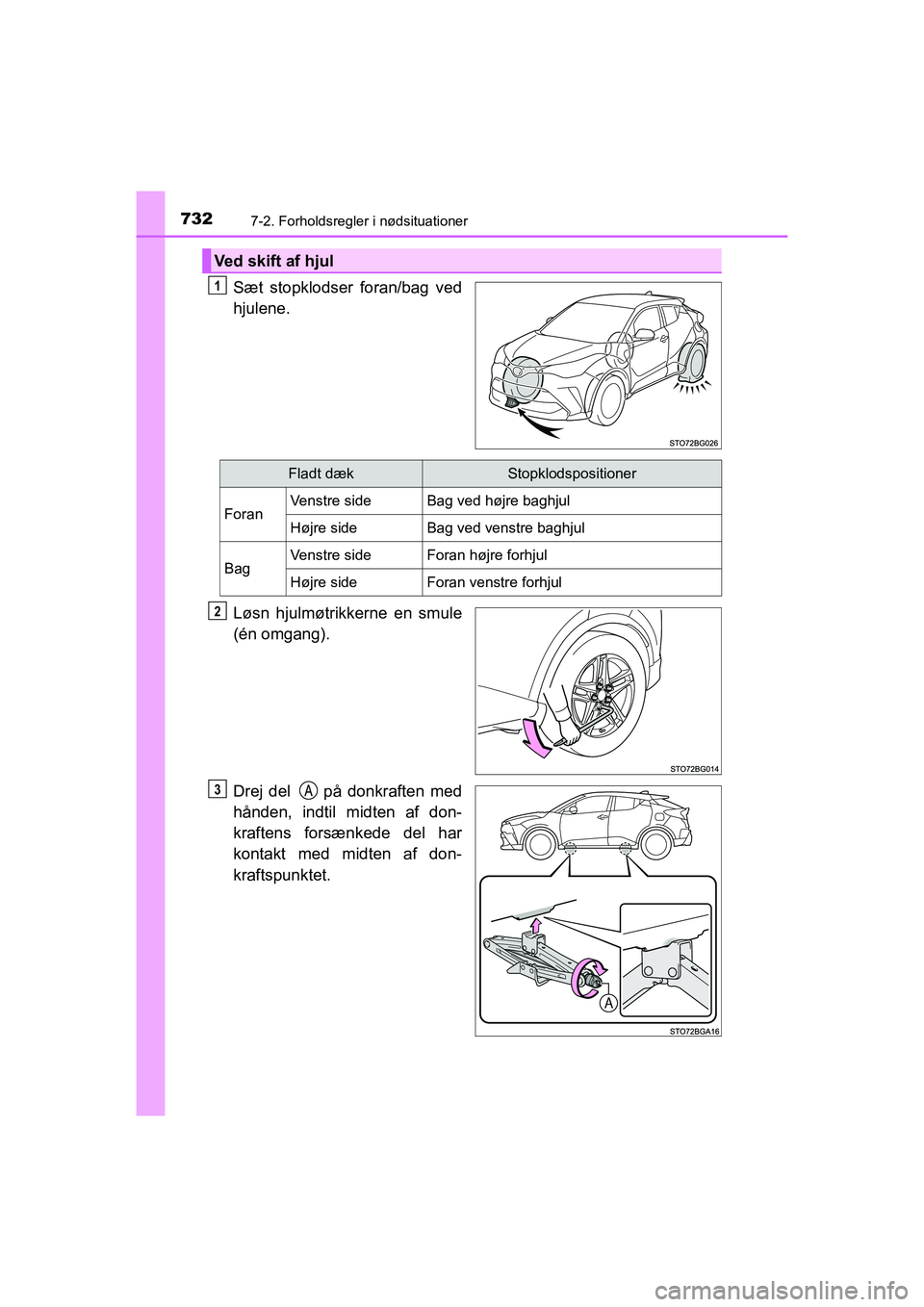

7327-2. Forholdsregler i nødsituationer
C-HR HV OM10701DK
Sæt stopklodser foran/bag ved
hjulene.
Løsn hjulmøtrikkerne en smule
(én omgang).
Drej del på donkraften med
hånden, indtil midten af don-
kraftens forsænkede del har
kontakt med midten af don-
kraftspunktet.
Ved skift af hjul
1
Fladt dækStopklodspositioner
ForanVenstre sideBag ved højre baghjul
Højre sideBag ved venstre baghjul
BagVenstre sideForan højre forhjul
Højre sideForan venstre forhjul
2
3
OM10566DK.book Page 732 Friday, January 29, 2021 9:55 AM

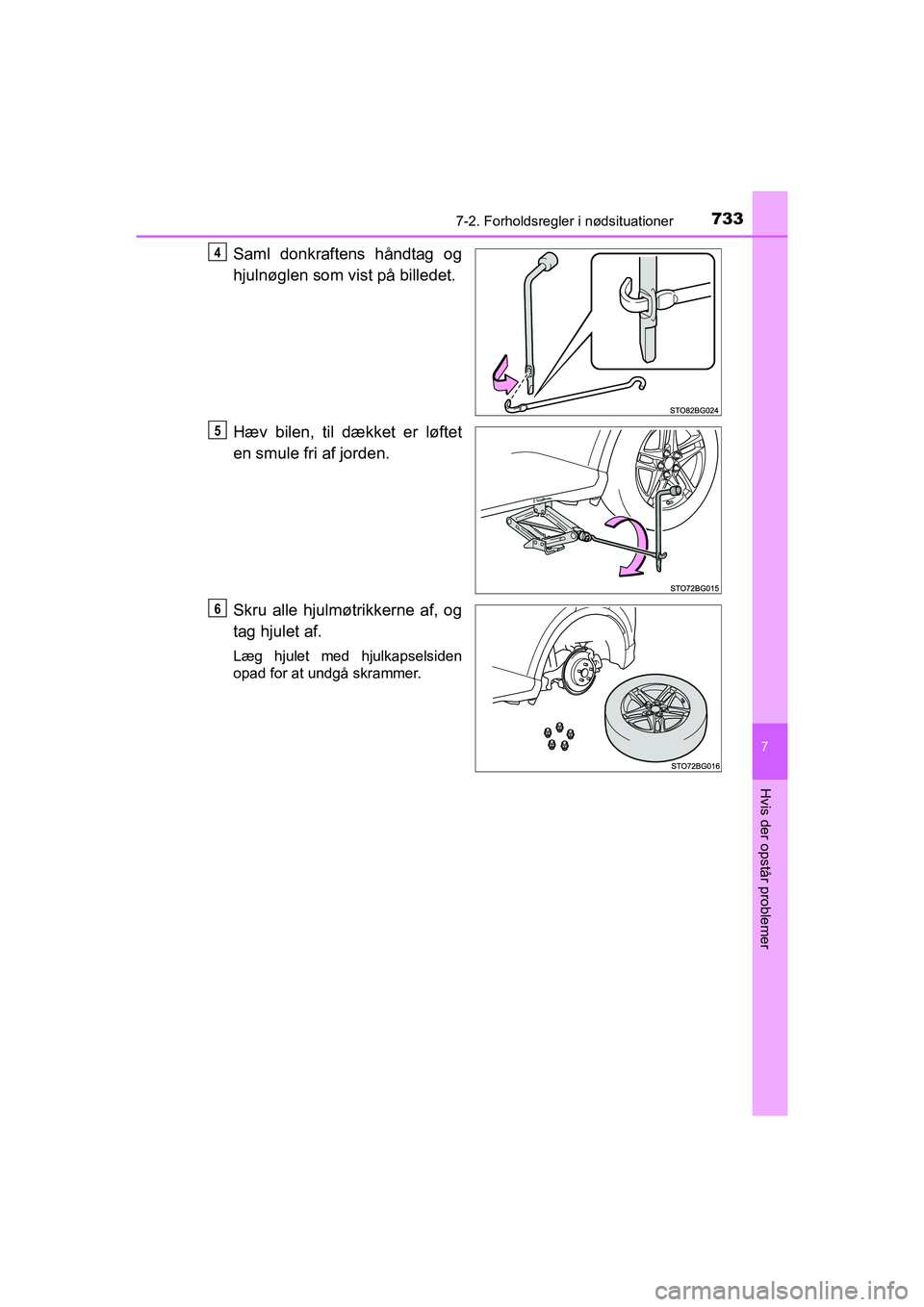

7337-2. Forholdsregler i nødsituationer
7
Hvis der opstår problemer
C-HR HV OM10701DK
Saml donkraftens håndtag og
hjulnøglen som vist på billedet.
Hæv bilen, til dækket er løftet
en smule fri af jorden.
Skru alle hjulmøtrikkerne af, og
tag hjulet af.
Læg hjulet med hjulkapselsiden
opad for at undgå skrammer.
4
5
6
OM10566DK.book Page 733 Friday, January 29, 2021 9:55 AM

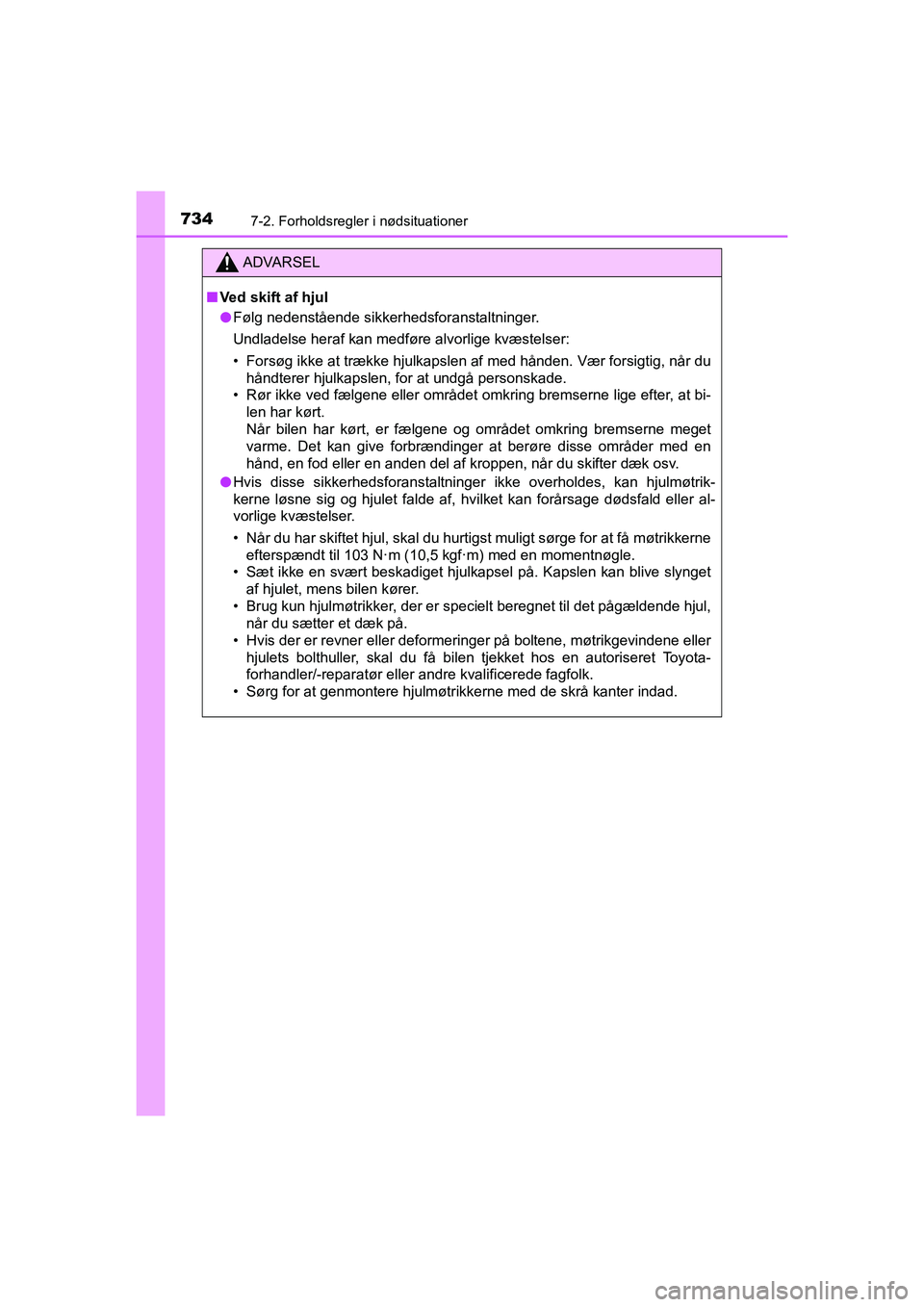

7347-2. Forholdsregler i nødsituationer
C-HR HV OM10701DK
ADVARSEL
nVed skift af hjul
l Følg nedenstående sikkerhedsforanstaltninger.
Undladelse heraf kan medføre alvorlige kvæstelser:
• Forsøg ikke at trække hjulkapslen af med hånden. Vær forsigtig, når du
håndterer hjulkapslen, for at undgå personskade.
• Rør ikke ved fælgene eller området omkring bremserne lige efter, at bi- len har kørt.
Når bilen har kørt, er fælgene og området omkring bremserne meget
varme. Det kan give forbrændinger at berøre disse områder med en
hånd, en fod eller en anden del af kroppen, når du skifter dæk osv.
l Hvis disse sikkerhedsforanstaltninger ikke overholdes, kan hjulmøtrik-
kerne løsne sig og hjulet falde af, hvilket kan forårsage dødsfald eller al-
vorlige kvæstelser.
• Når du har skiftet hjul, skal du hurtigst muligt sørge for at få møtrikkerne
efterspændt til 103 N·m (10,5 kgf·m) med en momentnøgle.
• Sæt ikke en svært beskadiget hjulkapsel på. Kapslen kan blive slynget af hjulet, mens bilen kører.
• Brug kun hjulmøtrikker, der er specielt beregnet til det pågældende hjul, når du sætter et dæk på.
• Hvis der er revner eller deformeringer på boltene, møtrikgevindene eller
hjulets bolthuller, skal du få bilen tjekket hos en autoriseret Toyota-
forhandler/-reparatør eller andre kvalificerede fagfolk.
• Sørg for at genmontere hjulmøtrikkerne med de skrå kanter indad.
OM10566DK.book Page 734 Frid ay, January 29, 2021 9:55 AM

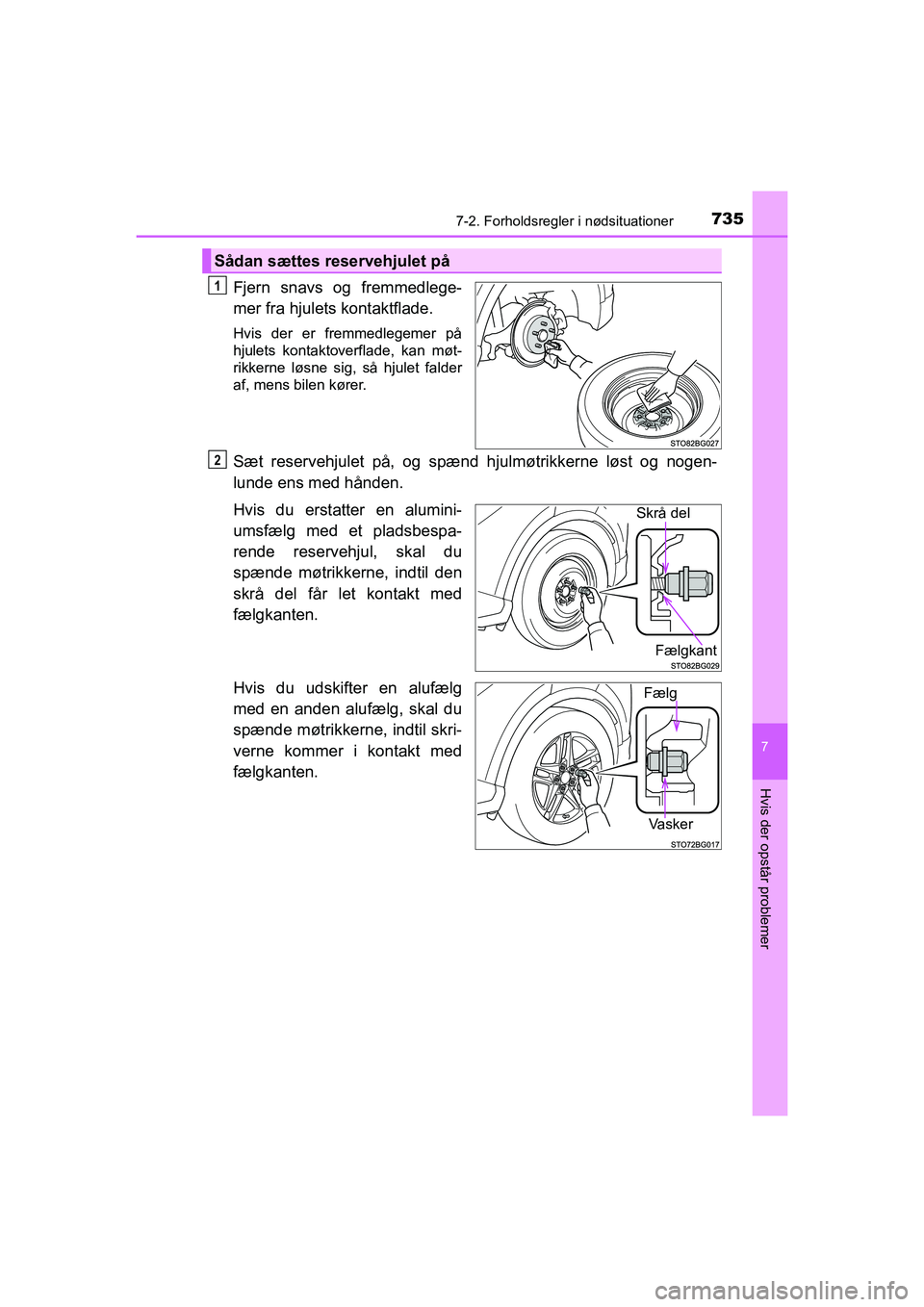

7357-2. Forholdsregler i nødsituationer
7
Hvis der opstår problemer
C-HR HV OM10701DK
Fjern snavs og fremmedlege-
mer fra hjulets kontaktflade.
Hvis der er fremmedlegemer på
hjulets kontaktoverflade, kan møt-
rikkerne løsne sig, så hjulet falder
af, mens bilen kører.
Sæt reservehjulet på, og spænd hjulmøtrikkerne løst og nogen-
lunde ens med hånden.
Hvis du erstatter en alumini-
umsfælg med et pladsbespa-
rende reservehjul, skal du
spænde møtrikkerne, indtil den
skrå del får let kontakt med
fælgkanten.
Hvis du udskifter en alufælg
med en anden alufælg, skal du
spænde møtrikkerne, indtil skri-
verne kommer i kontakt med
fælgkanten.
Sådan sættes reservehjulet på
1
2
Skrå delFælgkant
Va s k e r
Fælg
OM10566DK.book Page 735 Frid ay, January 29, 2021 9:55 AM

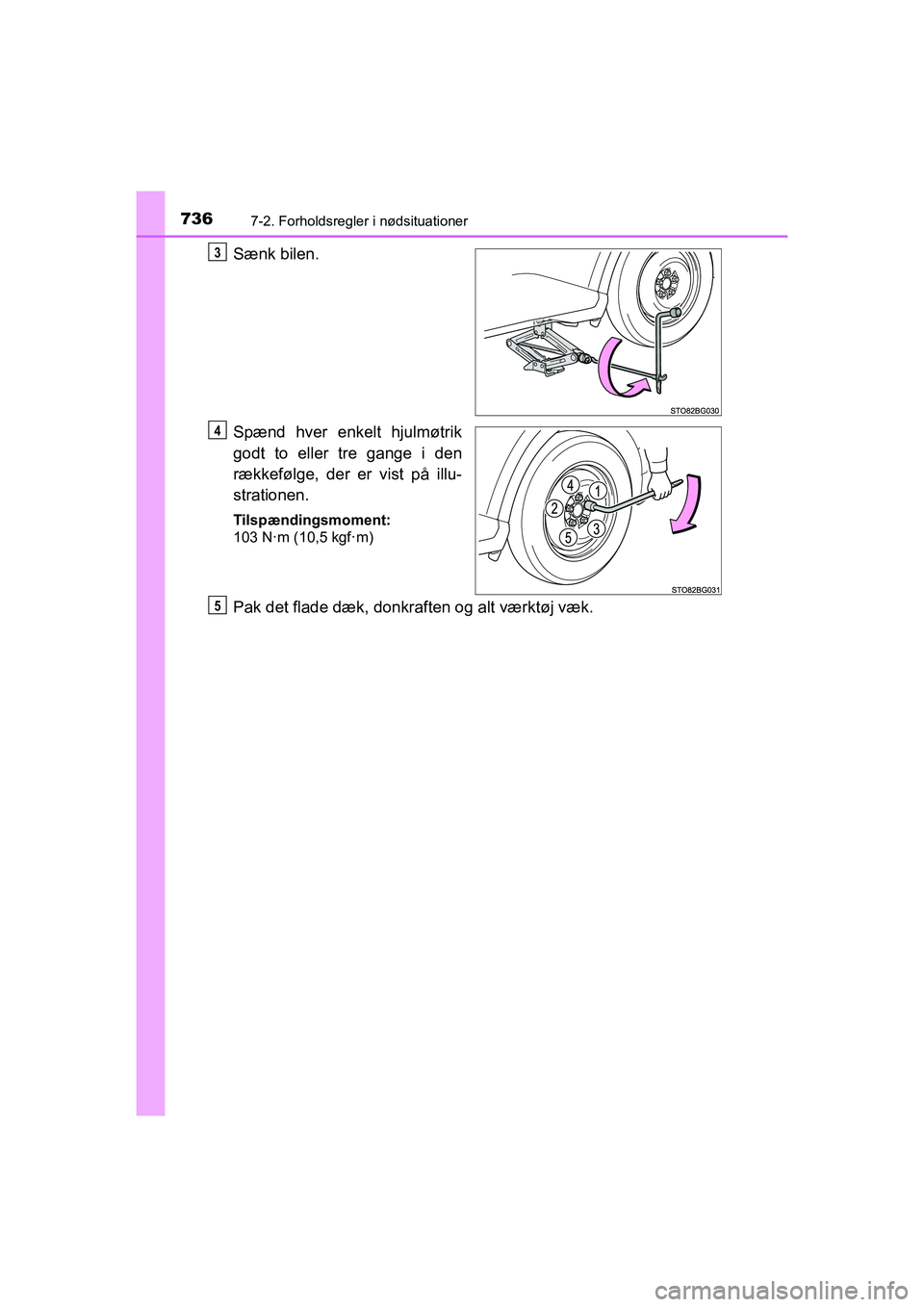

7367-2. Forholdsregler i nødsituationer
C-HR HV OM10701DK
Sænk bilen.
Spænd hver enkelt hjulmøtrik
godt to eller tre gange i den
rækkefølge, der er vist på illu-
strationen.
Tilspændingsmoment:
103 N·m (10,5 kgf·m)
Pak det flade dæk, donkraften og alt værktøj væk.
3
4
5
OM10566DK.book Page 736 Frid ay, January 29, 2021 9:55 AM

7377-2. Forholdsregler i nødsituationer
7
Hvis der opstår problemer
C-HR HV OM10701DK
nPladsbesparende reservehjul (hvis monteret)
lDet pladsbesparende reservehjul er mærket på siden med "TEMPORARY
USE ONLY" (kun til midlertidig brug).
Brug kun det pladsbesparende reservehjul i en nødsituation.
l Sørg for at kontrollere dæktrykket i det pladsbesparende reservehjul.
(S. 772)
n Ved brug af det pladsbesparende reservehjul (hvis monteret)
Da det pladsbesparende reservehjul ikke er forsynet med en dæktrykssensor,
viser systemet til advarsel om lavt dæktryk ikke et lavt dæktryk i reservehju-
let. Ligeledes forbliver advarselslampen for lavt dæktryk tændt, hvis du ud-
skifter det pladsbesparende reservehjul, efter at lampen er tændt.
n Kørsel med det pladsbesparende re servehjul monteret (hvis monteret)
Bilens frihøjde kan blive lavere, når du kører med det pladsbesparende reser-
vehjul, i forhold til frihøjden med standarddæk.
n Hvis du kører på sne eller is med et fladt dæk på forhjulet (biler med
pladsbesparende reservehjul)
Montér det pladsbesparende reservehjul som et af bilens baghjul. Udfør ne-
denstående trin, og sæt snekæder på forhjulene:
Skift et af baghjulene ud med det pladsbesparende reservehjul.
Skift det flade fordæk ud med det afmonterede bagdæk.
Sæt snekæder på forhjulene.
1
2
3
OM10566DK.book Page 737 Frid ay, January 29, 2021 9:55 AM

7387-2. Forholdsregler i nødsituationer
C-HR HV OM10701DKn

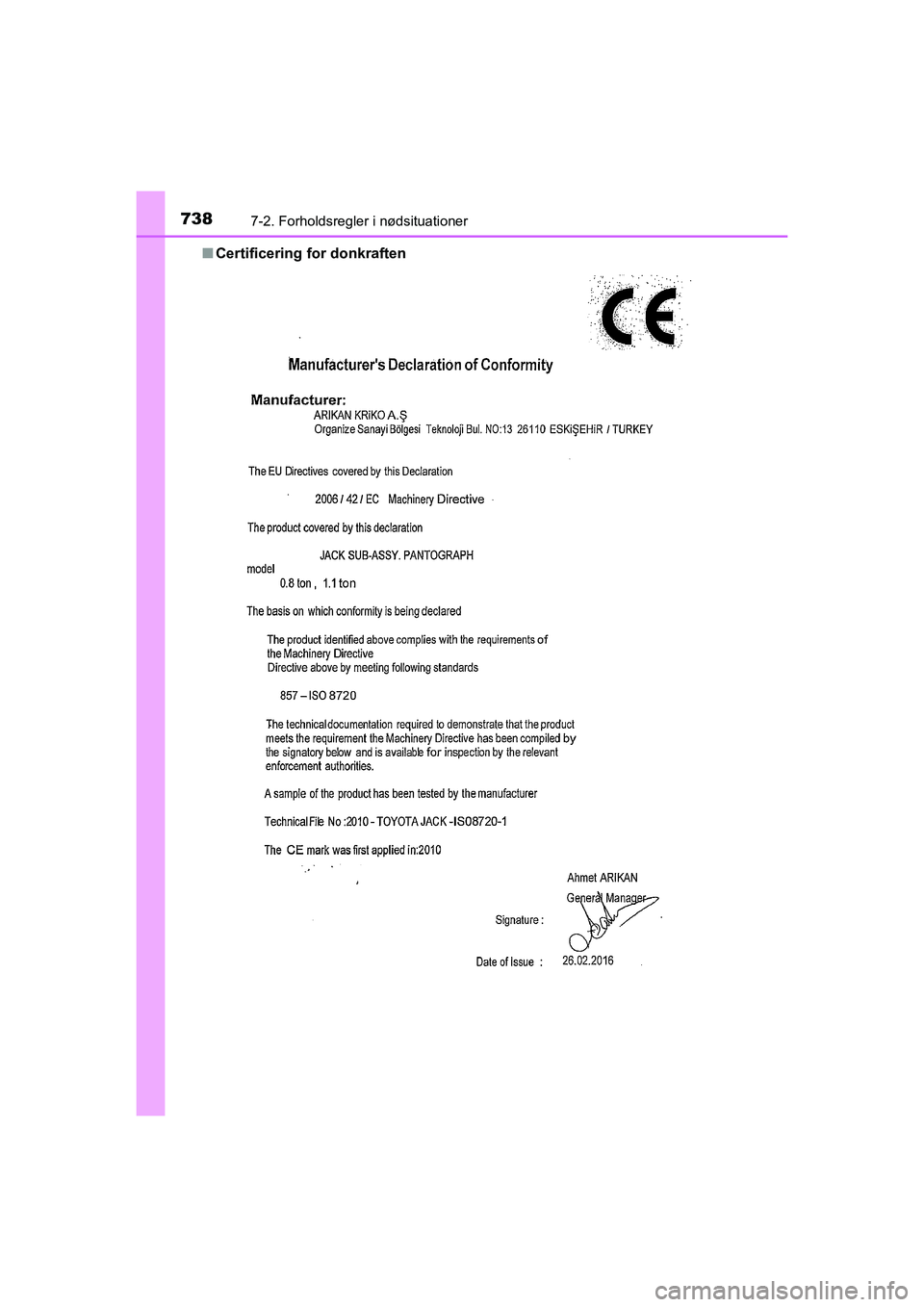

Certificering for donkraften
