4594-5. Uso de los sistemas de asistencia a la conducción
4
Conducción

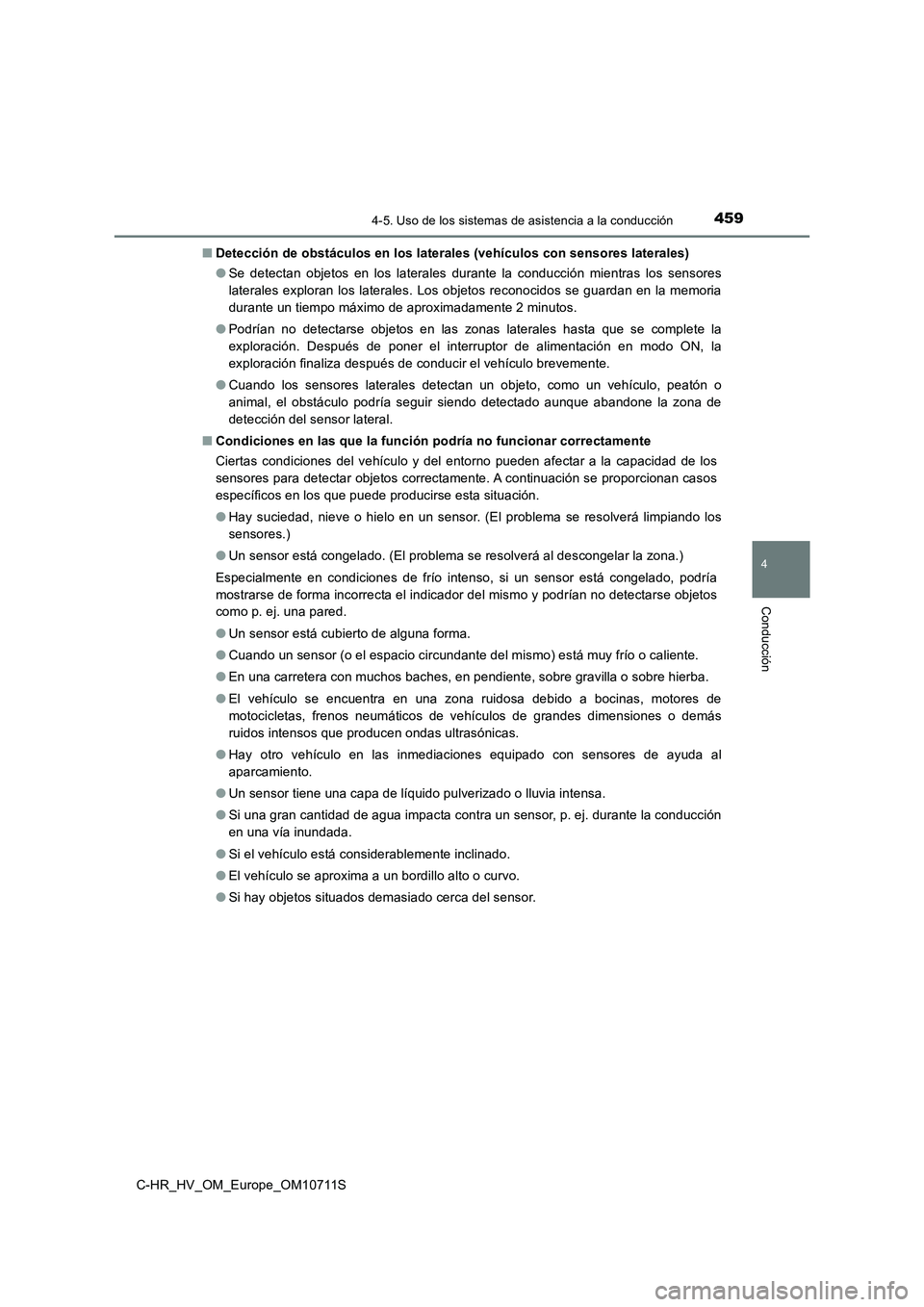

C-HR_HV_OM_Europe_OM10711S■Detección de obstáculos en los laterales (vehículos con sensores laterales)
●Se detectan objetos en los laterales durante la conducción mientras los sensores
laterales exploran los laterales. Los objetos reconocidos se guardan en la memoria
durante un tiempo máximo de aproximadamente 2 minutos.
●Podrían no detectarse objetos en las zonas laterales hasta que se complete la
exploración. Después de poner el interruptor de alimentación en modo ON, la
exploración finaliza después de conducir el vehículo brevemente.
●Cuando los sensores laterales detectan un objeto, como un vehículo, peatón o
animal, el obstáculo podría seguir siendo detectado aunque abandone la zona de
detección del sensor lateral.
■Condiciones en las que la función podría no funcionar correctamente
Ciertas condiciones del vehículo y del entorno pueden afectar a la capacidad de los
sensores para detectar objetos correctamente. A continuación se proporcionan casos
específicos en los que puede producirse esta situación.
●Hay suciedad, nieve o hielo en un sensor. (El problema se resolverá limpiando los
sensores.)
●Un sensor está congelado. (El problema se resolverá al descongelar la zona.)
Especialmente en condiciones de frío intenso, si un sensor está congelado, podría
mostrarse de forma incorrecta el indicador del mismo y podrían no detectarse objetos
como p. ej. una pared.
●Un sensor está cubierto de alguna forma.
●Cuando un sensor (o el espacio circundante del mismo) está muy frío o caliente.
●En una carretera con muchos baches, en pendiente, sobre gravilla o sobre hierba.
●El vehículo se encuentra en una zona ruidosa debido a bocinas, motores de
motocicletas, frenos neumáticos de vehículos de grandes dimensiones o demás
ruidos intensos que producen ondas ultrasónicas.
●Hay otro vehículo en las inmediaciones equipado con sensores de ayuda al
aparcamiento.
●Un sensor tiene una capa de líquido pulverizado o lluvia intensa.
●Si una gran cantidad de agua impacta contra un sensor, p. ej. durante la conducción
en una vía inundada.
●Si el vehículo está considerablemente inclinado.
●El vehículo se aproxima a un bordillo alto o curvo.
●Si hay objetos situados demasiado cerca del sensor.

4604-5. Uso de los sistemas de asistencia a la conducción

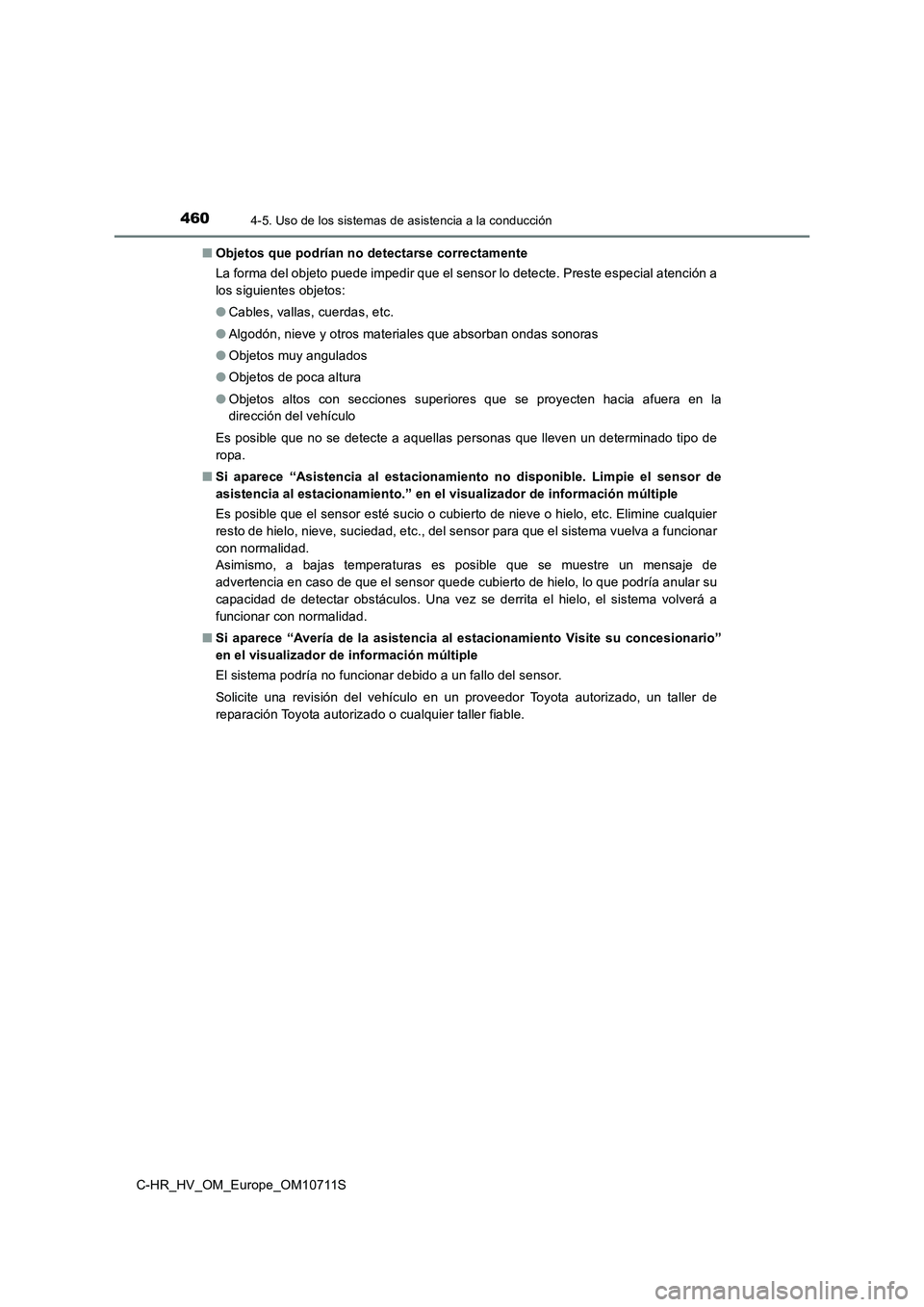

C-HR_HV_OM_Europe_OM10711S■Objetos que podrían no detectarse correctamente
La forma del objeto puede impedir que el sensor lo detecte. Preste especial atención a
los siguientes objetos:
●Cables, vallas, cuerdas, etc.
●Algodón, nieve y otros materiales que absorban ondas sonoras
●Objetos muy angulados
●Objetos de poca altura
●Objetos altos con secciones superiores que se proyecten hacia afuera en la
dirección del vehículo
Es posible que no se detecte a aquellas personas que lleven un determinado tipo de
ropa.
■Si aparece “Asistencia al estacionamiento no disponible. Limpie el sensor de
asistencia al estacionamiento.” en el visualizador de información múltiple
Es posible que el sensor esté sucio o cubierto de nieve o hielo, etc. Elimine cualquier
resto de hielo, nieve, suciedad, etc., del sensor para que el sistema vuelva a funcionar
con normalidad.
Asimismo, a bajas temperaturas es posible que se muestre un mensaje de
advertencia en caso de que el sensor quede cubierto de hielo, lo que podría anular su
capacidad de detectar obstáculos. Una vez se derrita el hielo, el sistema volverá a
funcionar con normalidad.
■Si aparece “Avería de la asistencia al estacionamiento Visite su concesionario”
en el visualizador de información múltiple
El sistema podría no funcionar debido a un fallo del sensor.
Solicite una revisión del vehículo en un proveedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller fiable.

4614-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10711S

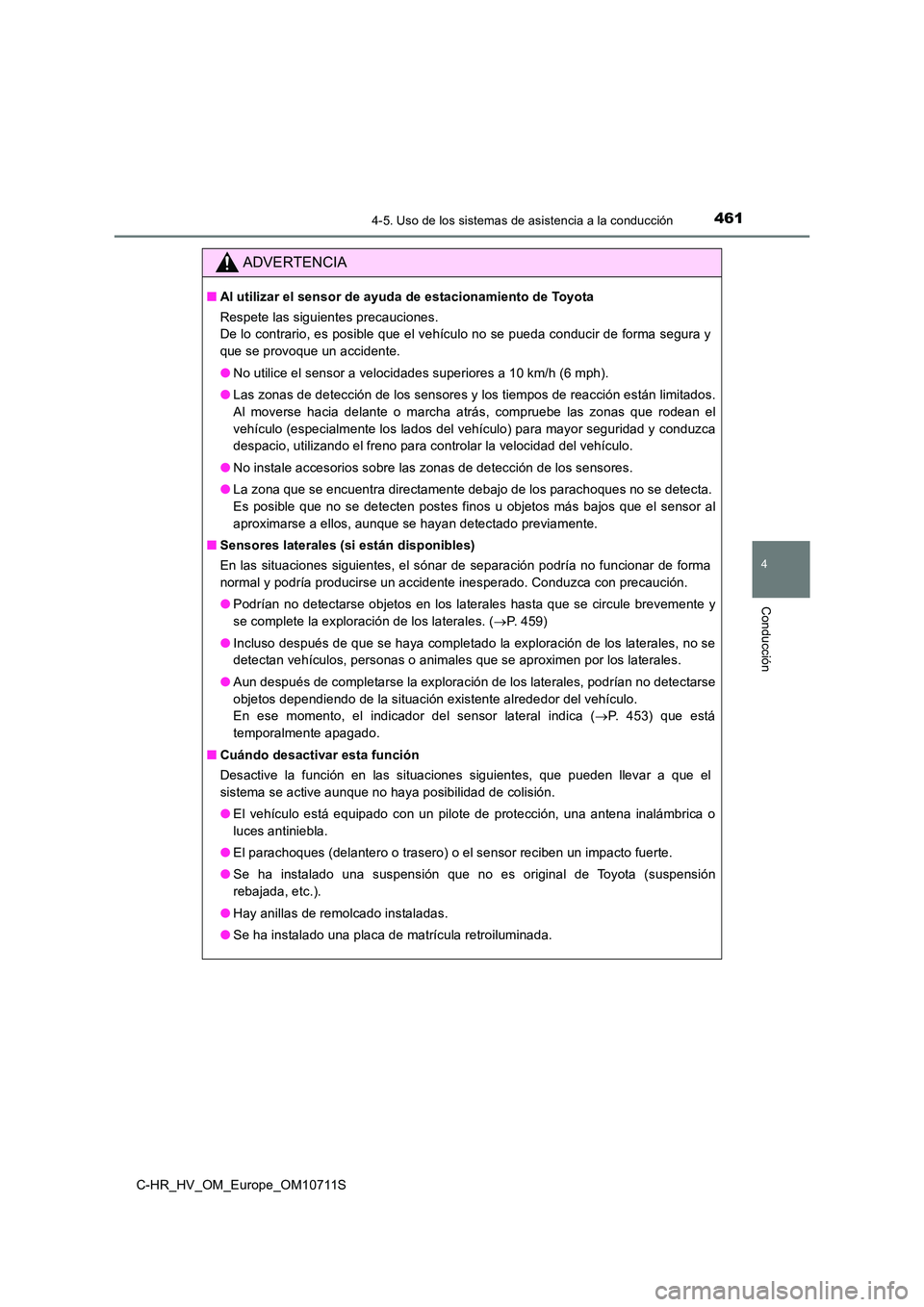

ADVERTENCIA
■Al utilizar el sensor de ayuda de estacionamiento de Toyota
Respete las siguientes precauciones.
De lo contrario, es posible que el vehículo no se pueda conducir de forma segura y
que se provoque un accidente.
● No utilice el sensor a velocidades superiores a 10 km/h (6 mph).
● Las zonas de detección de los sensores y los tiempos de reacción están limitados.
Al moverse hacia delante o marcha atrás, compruebe las zonas que rodean el
vehículo (especialmente los lados del vehículo) para mayor seguridad y conduzca
despacio, utilizando el freno para controlar la velocidad del vehículo.
● No instale accesorios sobre las zonas de detección de los sensores.
● La zona que se encuentra directamente debajo de los parachoques no se detecta.
Es posible que no se detecten postes finos u objetos más bajos que el sensor al
aproximarse a ellos, aunque se hayan detectado previamente.
■ Sensores laterales (si están disponibles)
En las situaciones siguientes, el sónar de separación podría no funcionar de forma
normal y podría producirse un accidente inesperado. Conduzca con precaución.
● Podrían no detectarse objetos en los laterales hasta que se circule brevemente y
se complete la exploración de los laterales. ( P. 459)
● Incluso después de que se haya completado la exploración de los laterales, no se
detectan vehículos, personas o animales que se aproximen por los laterales.
● Aun después de completarse la exploración de los laterales, podrían no detectarse
objetos dependiendo de la situación existente alrededor del vehículo.
En ese momento, el indicador del sensor lateral indica ( P. 453) que está
temporalmente apagado.
■ Cuándo desactivar esta función
Desactive la función en las situaciones siguientes, que pueden llevar a que el
sistema se active aunque no haya posibilidad de colisión.
● El vehículo está equipado con un pilote de protección, una antena inalámbrica o
luces antiniebla.
● El parachoques (delantero o trasero) o el sensor reciben un impacto fuerte.
● Se ha instalado una suspensión que no es original de Toyota (suspensión
rebajada, etc.).
● Hay anillas de remolcado instaladas.
● Se ha instalado una placa de matrícula retroiluminada.

4624-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10711S

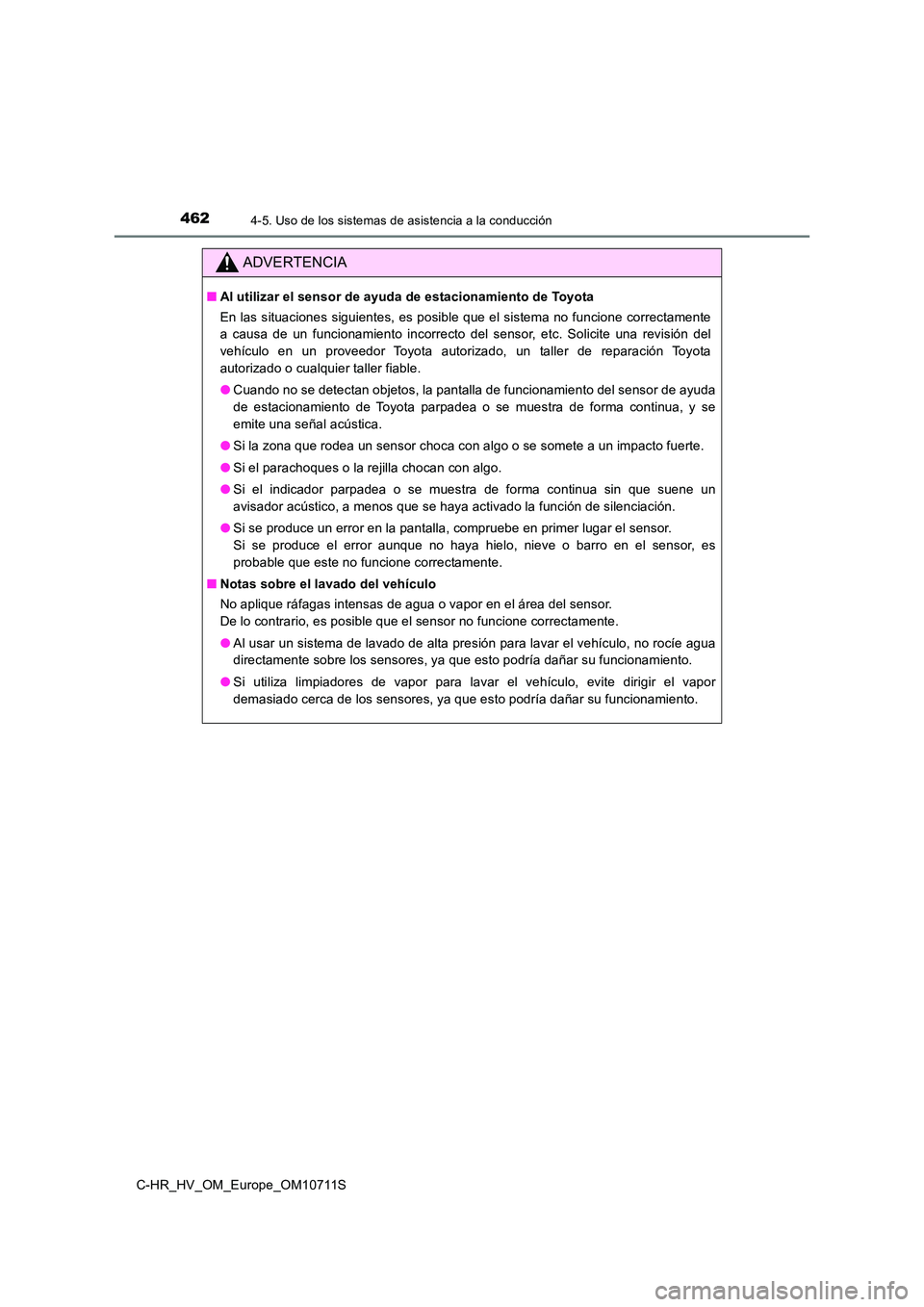

ADVERTENCIA
■Al utilizar el sensor de ayuda de estacionamiento de Toyota
En las situaciones siguientes, es posible que el sistema no funcione correctamente
a causa de un funcionamiento incorrecto del sensor, etc. Solicite una revisión del
vehículo en un proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
● Cuando no se detectan objetos, la pantalla de funcionamiento del sensor de ayuda
de estacionamiento de Toyota parpadea o se muestra de forma continua, y se
emite una señal acústica.
● Si la zona que rodea un sensor choca con algo o se somete a un impacto fuerte.
● Si el parachoques o la rejilla chocan con algo.
● Si el indicador parpadea o se muestra de forma continua sin que suene un
avisador acústico, a menos que se haya activado la función de silenciación.
● Si se produce un error en la pantalla, compruebe en primer lugar el sensor.
Si se produce el error aunque no haya hielo, nieve o barro en el sensor, es
probable que este no funcione correctamente.
■ Notas sobre el lavado del vehículo
No aplique ráfagas intensas de agua o vapor en el área del sensor.
De lo contrario, es posible que el sensor no funcione correctamente.
● Al usar un sistema de lavado de alta presión para lavar el vehículo, no rocíe agua
directamente sobre los sensores, ya que esto podría dañar su funcionamiento.
● Si utiliza limpiadores de vapor para lavar el vehículo, evite dirigir el vapor
demasiado cerca de los sensores, ya que esto podría dañar su funcionamiento.

463
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
C-HR_HV_OM_Europe_OM10711S

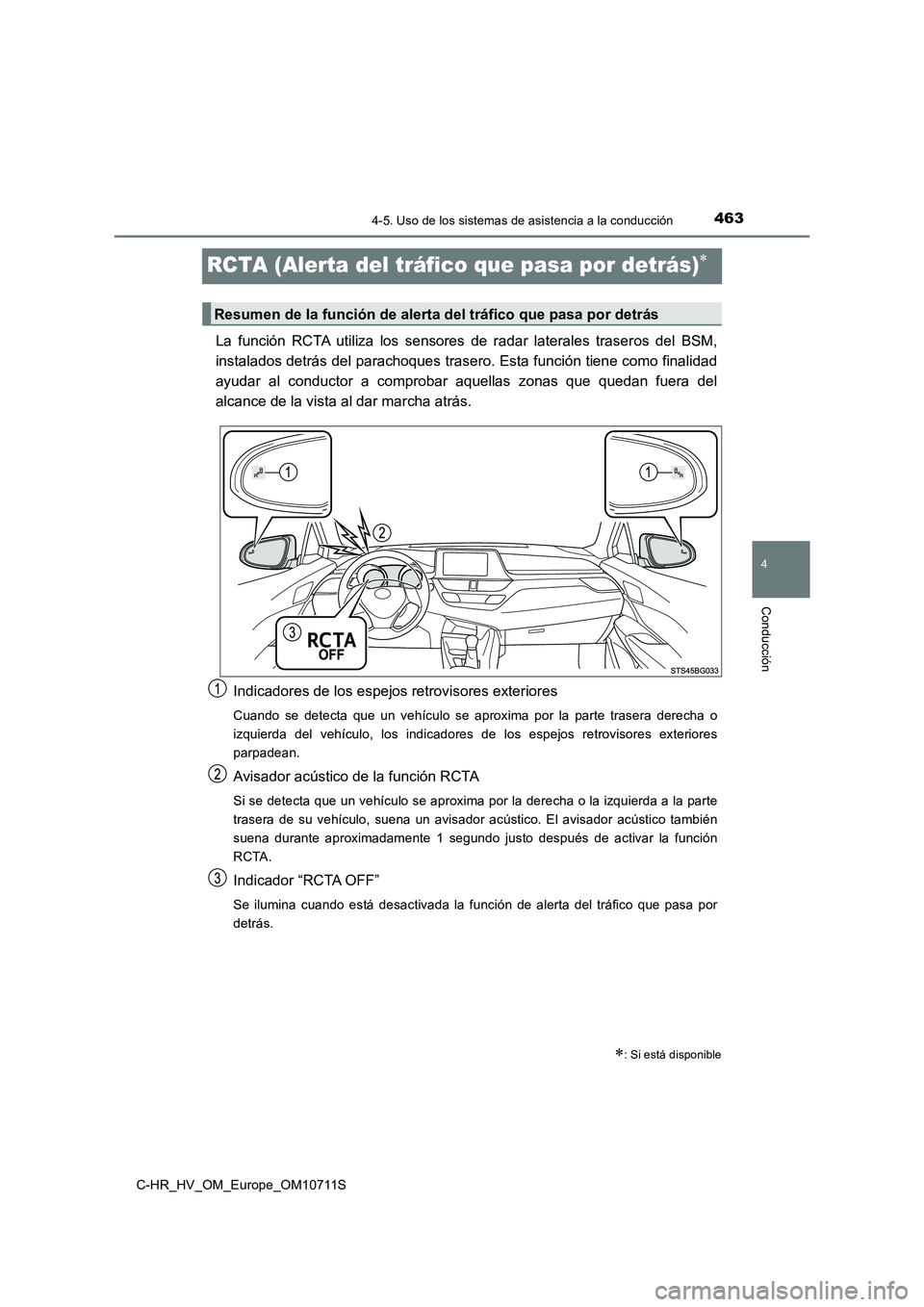

RCTA (Alerta del tráfico que pasa por detrás)
La función RCTA utiliza los sensores de radar laterales traseros del BSM,
instalados detrás del parachoques trasero. Esta función tiene como finalidad
ayudar al conductor a comprobar aquellas zonas que quedan fuera del
alcance de la vista al dar marcha atrás.
Indicadores de los espejos retrovisores exteriores
Cuando se detecta que un vehículo se aproxima por la parte trasera derecha o
izquierda del vehículo, los indicadores de los espejos retrovisores exteriores
parpadean.
Avisador acústico de la función RCTA
Si se detecta que un vehículo se aproxima por la derecha o la izquierda a la parte
trasera de su vehículo, suena un avisador acústico. El avisador acústico también
suena durante aproximadamente 1 segundo justo después de activar la función
RCTA.
Indicador “RCTA OFF”
Se ilumina cuando está desactivada la función de alerta del tráfico que pasa por
detrás.
: Si está disponible
Resumen de la función de alerta del tráfico que pasa por detrás

4644-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10711S
Pulse “” o “” en los interruptores de control de los contadores y
seleccione .
Pulse “” o “” en los interruptores de control de los contadores y
seleccione .
Pulse “” o “” en los interruptores de control de los contadores y
seleccione “RCTA”.
Cuando está deshabilitada la función RCTA, se ilumina el indicador “RCTA OFF”
(P. 463). (Cada vez que se desconecte el interruptor de alimentación y se cambie
al modo ON, se habilitará automáticamente la función RCTA).
■Visibilidad de los indicadores de los espejos retrovisores exteriores
Cuando la luz del sol es fuerte, es posible que resulte difícil ver el indicador del espejo
retrovisor exterior.
■Sonido del avisador acústico de la RCTA
Puede ser difícil oír el avisador acústico de RCTA con ruidos fuertes, p. ej. cuando el
volumen del sistema de audio es elevado.
■Cuando aparece “RCTA no disponible” en el visualizador de información
múltiple
Es posible que se haya acumulado agua, nieve, barro, etc., en la zona del
parachoques próxima al sensor (P. 447).
Si se elimina el agua, nieve, barro, etc., cerca de la zona del sensor en el
parachoques, debería volver a la normalidad.
También es posible que el sensor no funcione normalmente si se utiliza en
condiciones de calor o frío extremo.
■Cuando aparece “Avería de RCTA Visite su concesionario” en el visualizador de
información múltiple
Es posible que se haya producido un error en el sensor o que esté mal alineado.
Solicite una revisión del vehículo en un proveedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller fiable.
■Sensores de radar laterales traseros
P. 4 4 7
Activación/desactivación de la función RCTA
1
2
3

4654-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10711S

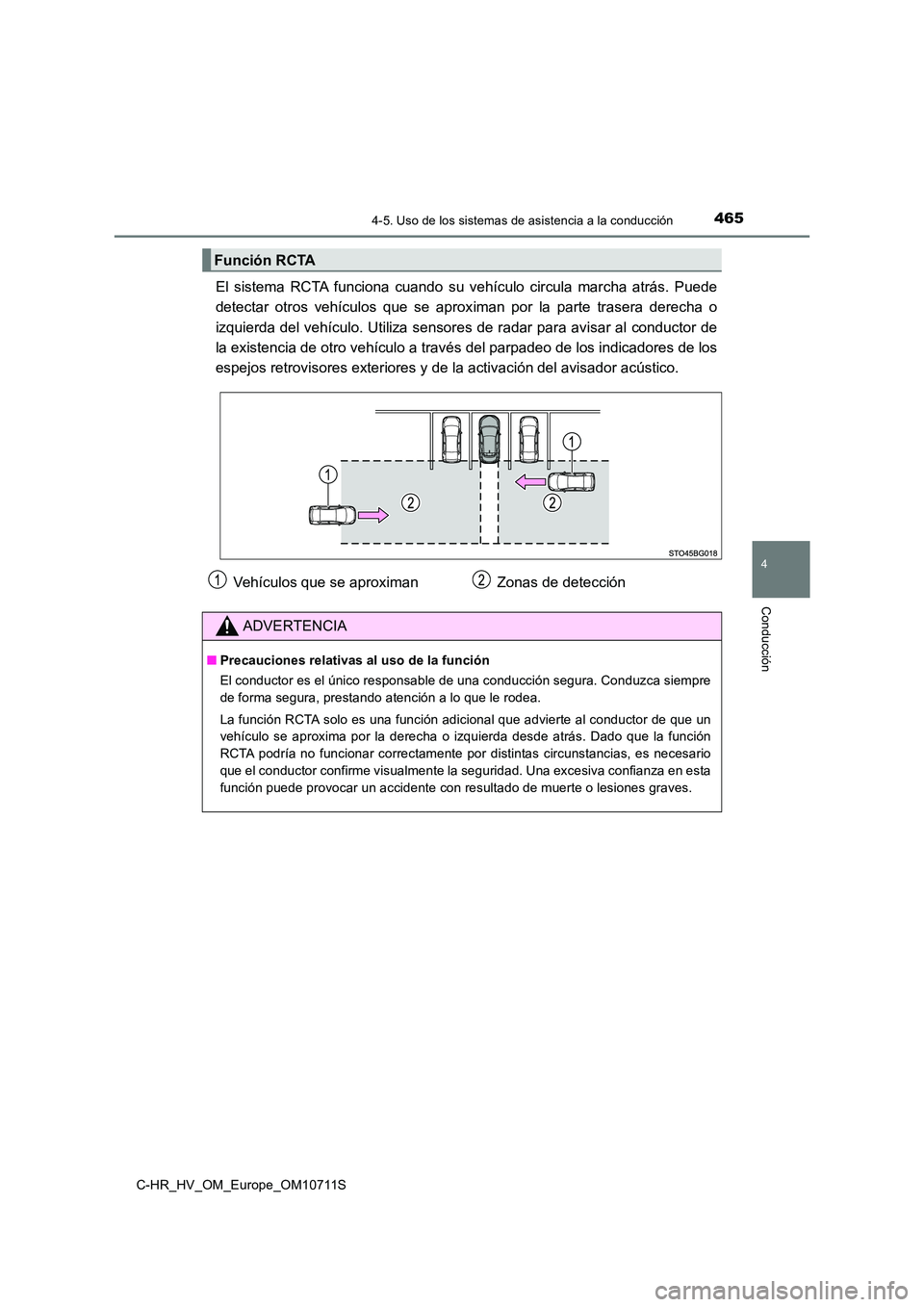

El sistema RCTA funciona cuando su vehículo circula marcha atrás. Puede
detectar otros vehículos que se aprox iman por la parte trasera derecha o
izquierda del vehículo. Utiliza sensores de radar para avisar al conductor de
la existencia de otro vehículo a través del parpadeo de los indicadores de los
espejos retrovisores exteriores y de la activación del avisador acústico.
Función RCTA
Vehículos que se aproximan Zonas de detección
ADVERTENCIA
■ Precauciones relativas al uso de la función
El conductor es el único responsable de una conducción segura. Conduzca siempre
de forma segura, prestando atención a lo que le rodea.
La función RCTA solo es una función adicional que advierte al conductor de que un
vehículo se aproxima por la derecha o izquierda desde atrás. Dado que la función
RCTA podría no funcionar correctamente por distintas circunstancias, es necesario
que el conductor confirme visualmente la seguridad. Una excesiva confianza en esta
función puede provocar un accidente con resultado de muerte o lesiones graves.

4664-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10711S

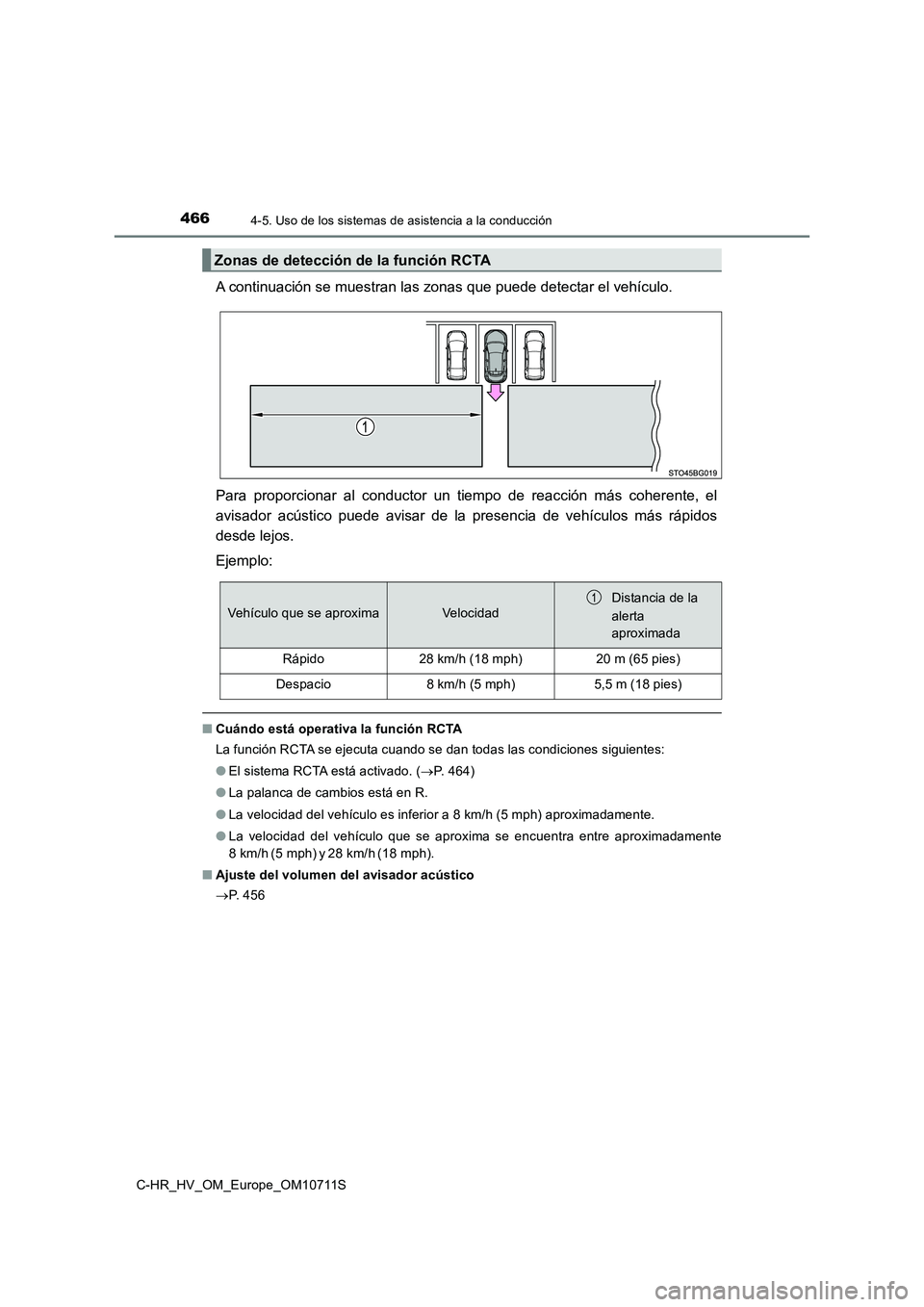

A continuación se muestran las zonas que puede detectar el vehículo.
Para proporcionar al conductor un tiempo de reacción más coherente, el
avisador acústico puede avisar de la presencia de vehículos más rápidos
desde lejos.
Ejemplo:
■ Cuándo está operativa la función RCTA
La función RCTA se ejecuta cuando se dan todas las condiciones siguientes:
● El sistema RCTA está activado. (P. 464)
● La palanca de cambios está en R.
● La velocidad del vehículo es inferior a 8 km/h (5 mph) aproximadamente.
● La velocidad del vehículo que se aproxima se encuentra entre aproximadamente
8 km/h (5 mph) y 28 km/h (18 mph).
■ Ajuste del volumen del avisador acústico
 P. 4 5 6
Zonas de detección de la función RCTA
Vehículo que se aproximaVelocidadDistancia de la
alerta
aproximada
Rápido28 km/h (18 mph)20 m (65 pies)
Despacio8 km/h (5 mph)5,5 m (18 pies)

4674-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10711S

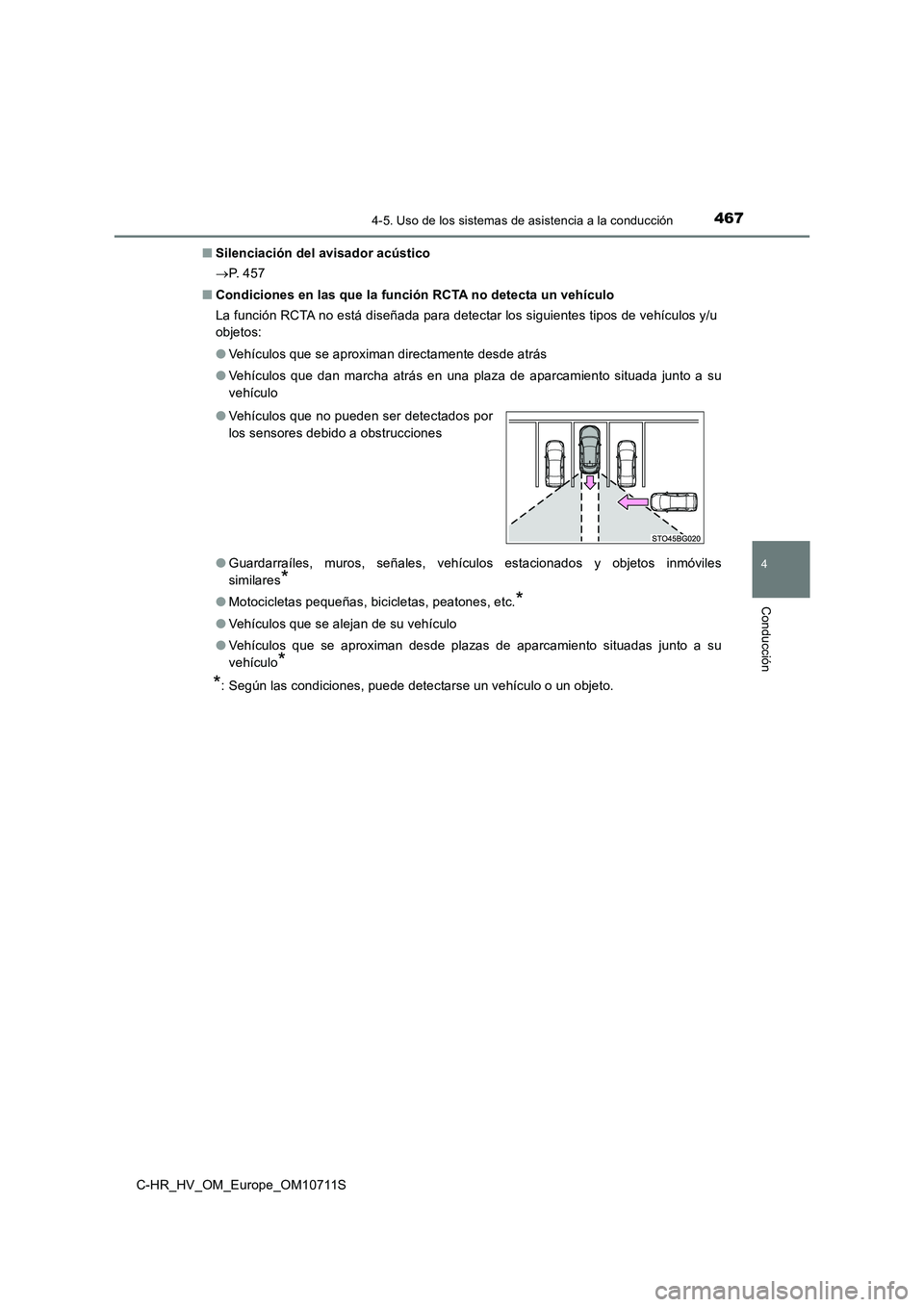

■ Silenciación del avisador acústico
 P. 4 5 7
■ Condiciones en las que la función RCTA no detecta un vehículo
La función RCTA no está diseñada para detectar los siguientes tipos de vehículos y/u
objetos:
● Vehículos que se aproximan directamente desde atrás
● Vehículos que dan marcha atrás en una plaza de aparcamiento situada junto a su
vehículo
● Guardarraíles, muros, señales, vehículos estacionados y objetos inmóviles
similares*
● Motocicletas pequeñas, bicicletas, peatones, etc.*
●Vehículos que se alejan de su vehículo
● Vehículos que se aproximan desde plazas de aparcamiento situadas junto a su
vehículo*
*: Según las condiciones, puede detectarse un vehículo o un objeto.
● Vehículos que no pueden ser detectados por
los sensores debido a obstrucciones

4684-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10711S

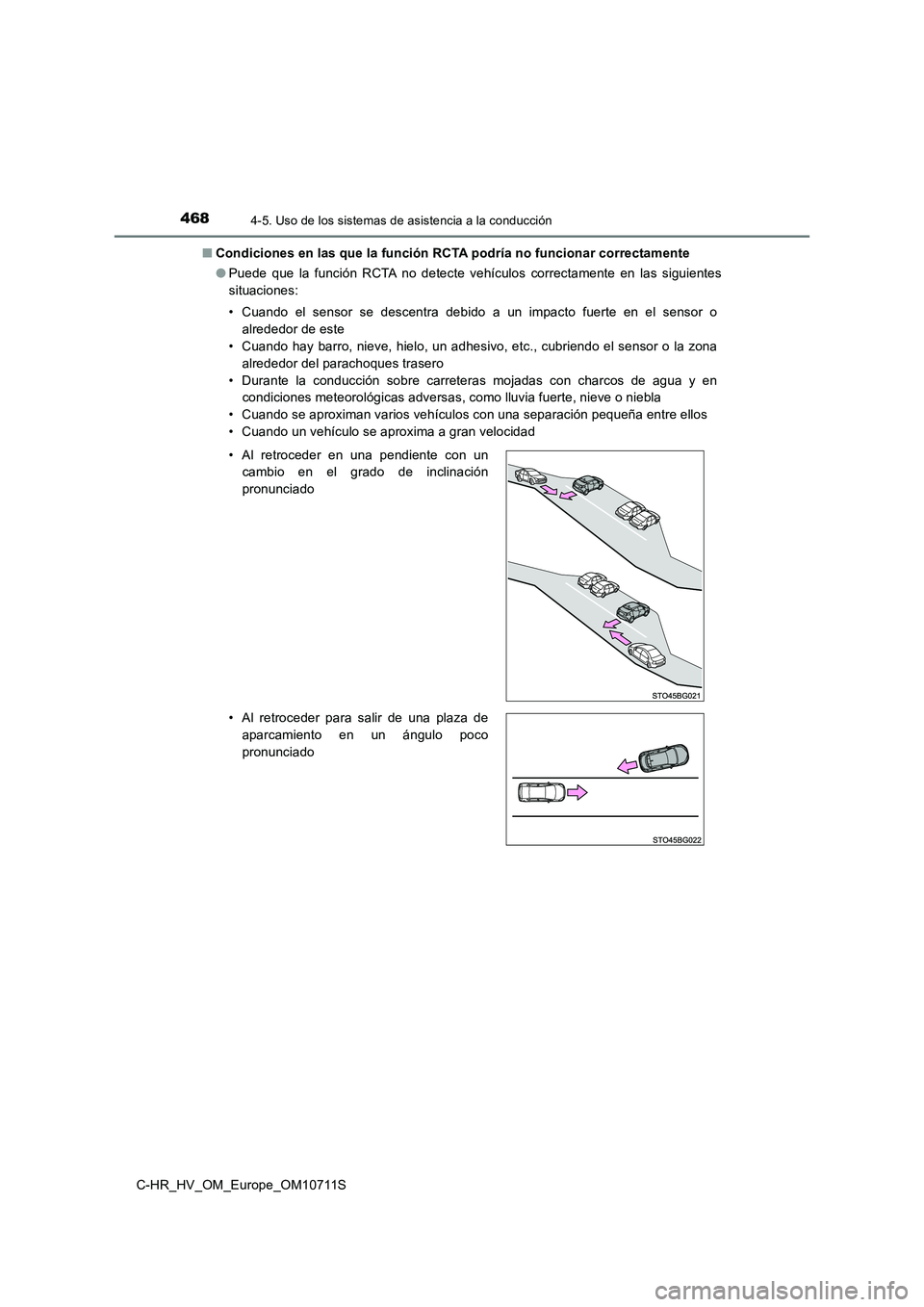

■ Condiciones en las que la función RCTA podría no funcionar correctamente
● Puede que la función RCTA no detecte vehículos correctamente en las siguientes
situaciones:
• Cuando el sensor se descentra debido a un impacto fuerte en el sensor o
alrededor de este
• Cuando hay barro, nieve, hielo, un adhesivo, etc., cubriendo el sensor o la zona
alrededor del parachoques trasero
• Durante la conducción sobre carreteras mojadas con charcos de agua y en
condiciones meteorológicas adversas, como lluvia fuerte, nieve o niebla
• Cuando se aproximan varios vehículos con una separación pequeña entre ellos
• Cuando un vehículo se aproxima a gran velocidad
• Al retroceder en una pendiente con un
cambio en el grado de inclinación
pronunciado
• Al retroceder para salir de una plaza de
aparcamiento en un ángulo poco
pronunciado
