992. Combiné d’instruments
2
Combiné d’instruments
C-HR_OM_USA_OM10634D

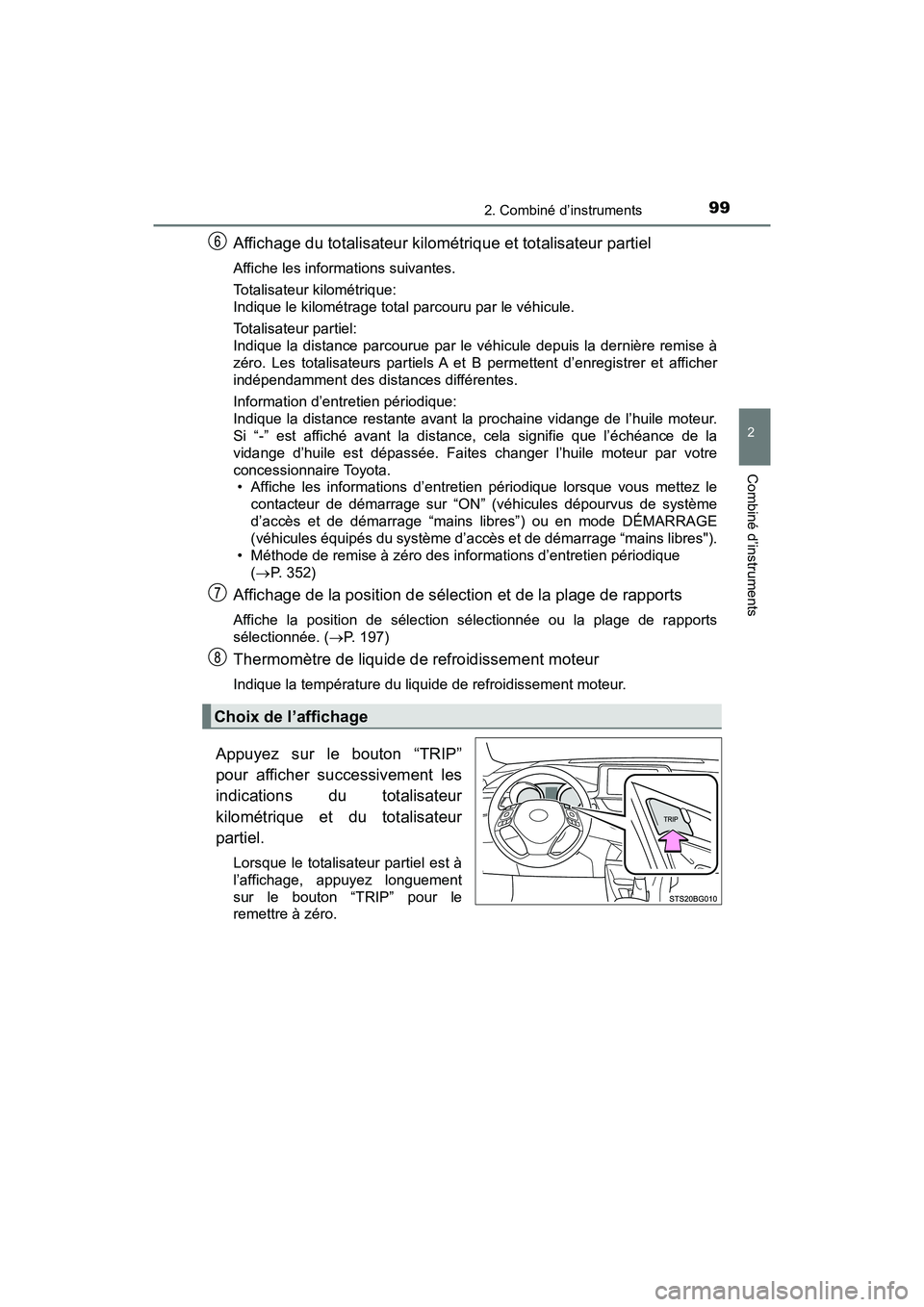

Affichage du totalisateur kilométrique et totalisateur partiel
Affiche les informations suivantes.
Totalisateur kilométrique:
Indique le kilométrage total parcouru par le véhicule.
Totalisateur partiel:
Indique la distance parcourue par le véhicule depuis la dernière remise à
zéro. Les totalisateurs partiels A et B permettent d’enregistrer et afficher
indépendamment des distances différentes.
Information d’entretien périodique:
Indique la distance restante avant la prochaine vidange de l’huile moteur.
Si “-” est affiché avant la distance, cela signifie que l’échéance de la
vidange d’huile est dépassée. Faites changer l’huile moteur par votre
concessionnaire Toyota.• Affiche les informations d’entretien périodique lorsque vous mettez le
contacteur de démarrage sur “ON” (véhicules dépourvus de système
d’accès et de démarrage “mains libres”) ou en mode DÉMARRAGE
(véhicules équipés du système d’accès et de démarrage “mains libres").
• Méthode de remise à zéro des in formations d’entretien périodique
(  P. 352)
Affichage de la position de sélection et de la plage de rapports
Affiche la position de sélection sélectionnée ou la plage de rapports
sélectionnée. ( P. 197)
Thermomètre de liquide de refroidissement moteur
Indique la température du liquide de refroidissement moteur.
Appuyez sur le bouton “TRIP”
pour afficher successivement les
indications du totalisateur
kilométrique et du totalisateur
partiel.
Lorsque le totalisateur partiel est à
l’affichage, appuyez longuement
sur le bouton “TRIP” pour le
remettre à zéro.
Choix de l’affichage

1002. Combiné d’instruments
C-HR_OM_USA_OM10634D

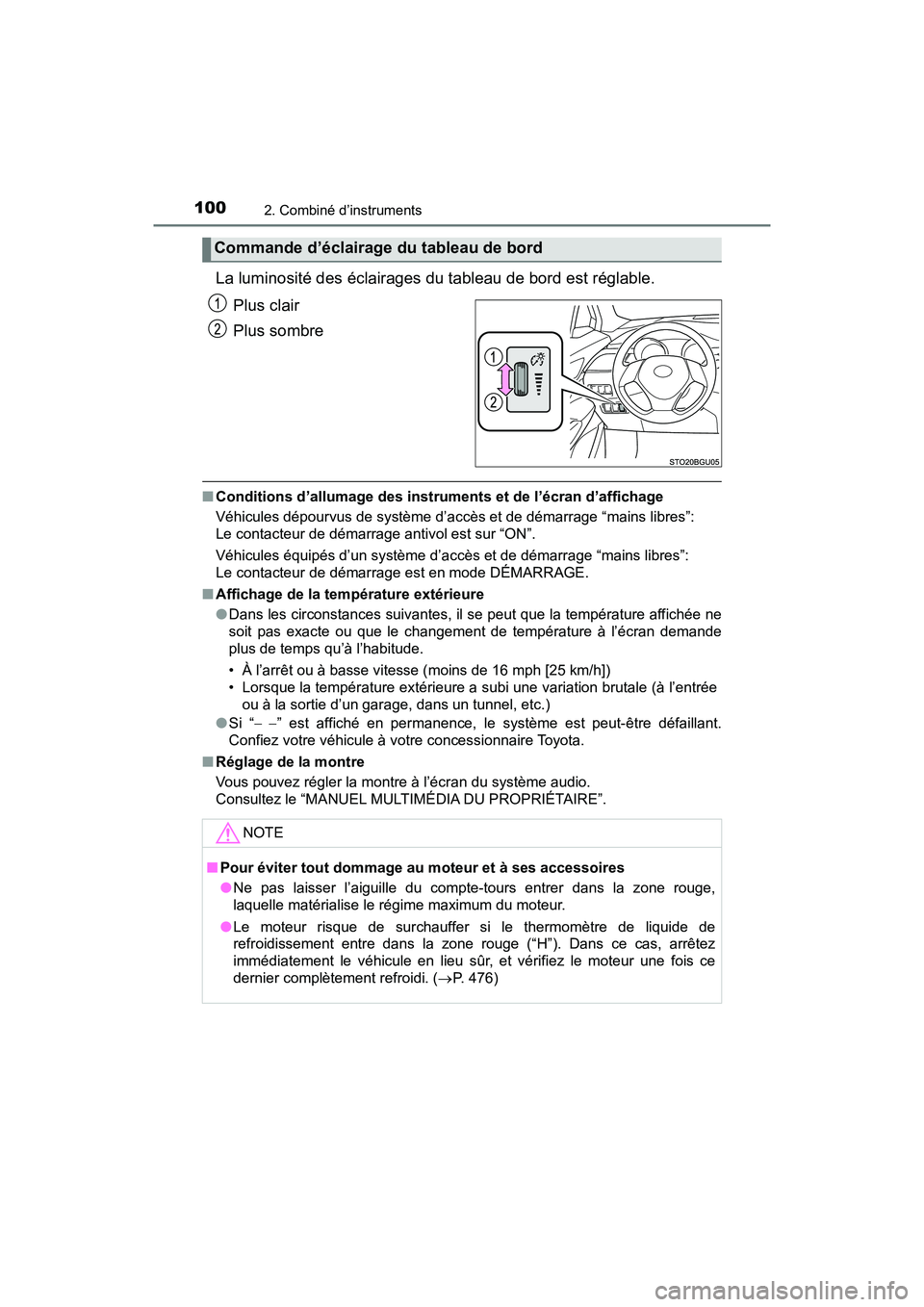

La luminosité des éclairages du tableau de bord est réglable.Plus clair
Plus sombre
■Conditions d’allumage des instru ments et de l’écran d’affichage
Véhicules dépourvus de système d’accès et de démarrage “mains libres”:
Le contacteur de démarrage antivol est sur “ON”.
Véhicules équipés d’un système d’accè s et de démarrage “mains libres”:
Le contacteur de démarrage est en mode DÉMARRAGE.
■ Affichage de la température extérieure
●Dans les circonstances suivantes, il se peut que la température affichée ne
soit pas exacte ou que le changement de température à l’écran demande
plus de temps qu’à l’habitude.
• À l’arrêt ou à basse vitesse (moins de 16 mph [25 km/h])
• Lorsque la température extérieure a subi une variation brutale (à l’entrée
ou à la sortie d’un garage, dans un tunnel, etc.)
● Si “  ” est affiché en permanence, le système est peut-être défaillant.
Confiez votre véhicule à votre concessionnaire Toyota.
■ Réglage de la montre
Vous pouvez régler la montre à l’écran du système audio.
Consultez le “MANUEL MULTIMÉDIA DU PROPRIÉTAIRE”.
Commande d’éclairage du tableau de bord
NOTE
■Pour éviter tout dommage au moteur et à ses accessoires
●Ne pas laisser l’aiguille du compte-tours entrer dans la zone rouge,
laquelle matérialise le régime maximum du moteur.
● Le moteur risque de surchauffer si le thermomètre de liquide de
refroidissement entre dans la zone rouge (“H”). Dans ce cas, arrêtez
immédiatement le véhicule en lieu sûr, et vérifiez le moteur une fois ce
dernier complètement refroidi. ( P. 476)

1012. Combiné d’instruments
2
Combiné d’instruments
C-HR_OM_USA_OM10634D

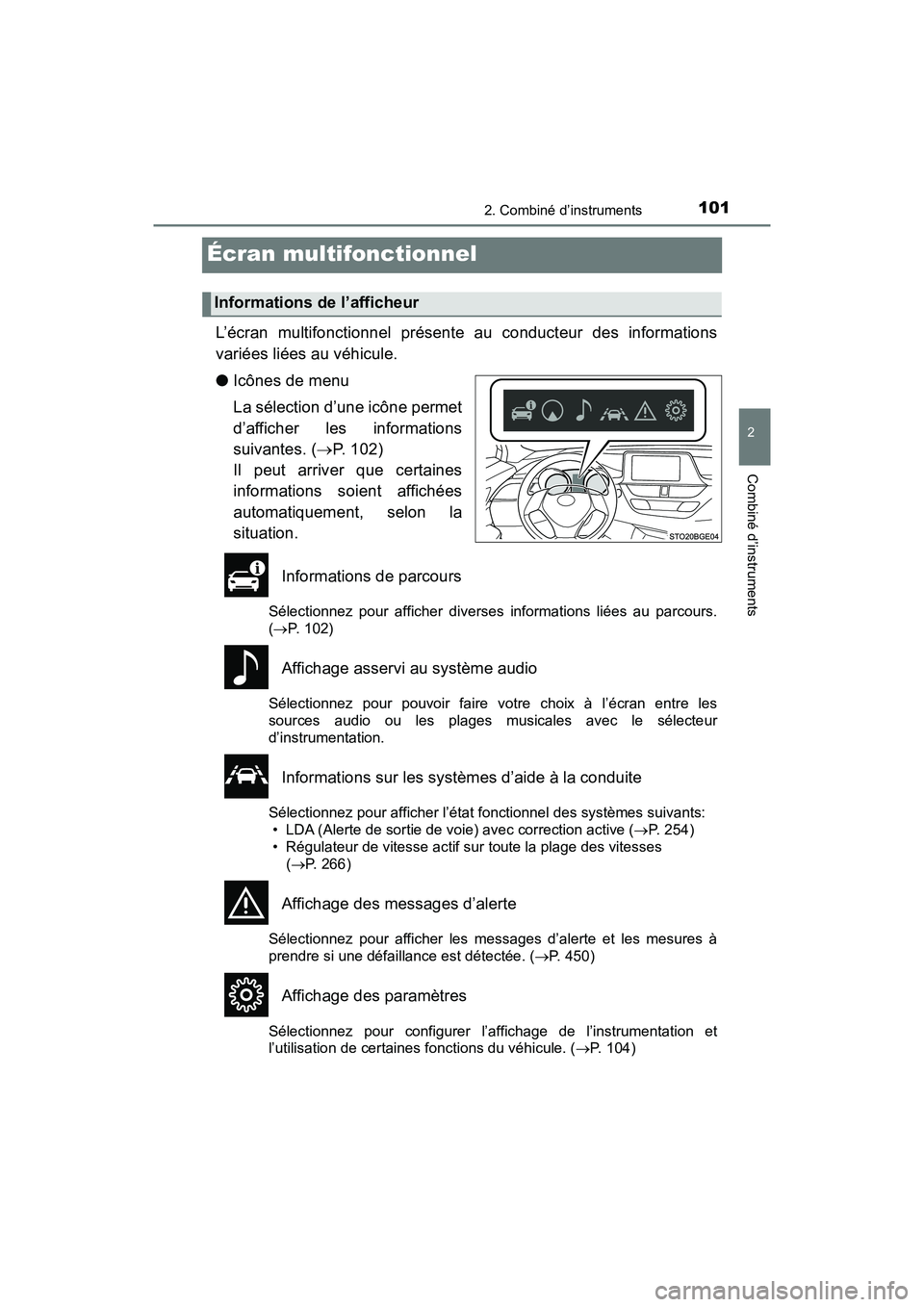

Écran multifonctionnel
L’écran multifonctionnel présente au conducteur des informations
variées liées au véhicule.
●Icônes de menu
La sélection d’une icône permet
d’afficher les informations
suivantes. ( P. 102)
Il peut arriver que certaines
informations soient affichées
automatiquement, selon la
situation.
Informations de parcours
Sélectionnez pour afficher diverses informations liées au parcours.
(P. 102)
Affichage asservi au système audio
Sélectionnez pour pouvoir faire votre choix à l’écran entre les
sources audio ou les plages musicales avec le sélecteur
d’instrumentation.
Informations sur les systèmes d’aide à la conduite
Sélectionnez pour afficher l’état fonctionnel des systèmes suivants:
• LDA (Alerte de sortie de voie) avec correction active ( P. 254)
• Régulateur de vitesse actif sur toute la plage des vitesses
(P. 266)
Affichage des messages d’alerte
Sélectionnez pour afficher les messages d’alerte et les mesures à
prendre si une défaillance est détectée. ( P. 450)
Affichage des paramètres
Sélectionnez pour configurer l’affichage de l’instrumentation et
l’utilisation de certaines fonctions du véhicule. ( P. 104)
Informations de l’afficheur

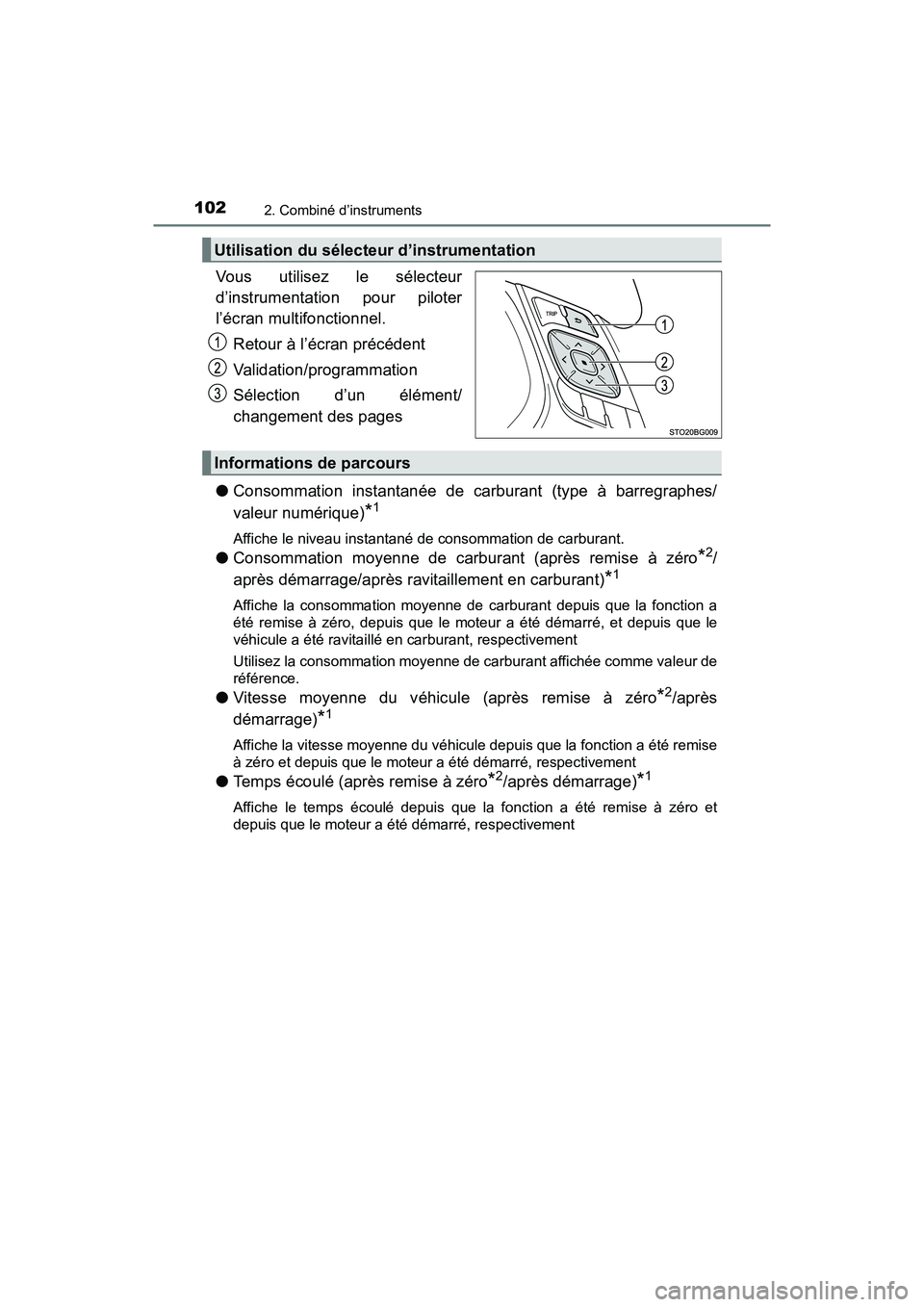

1022. Combiné d’instruments
C-HR_OM_USA_OM10634D
Vous utilisez le sélecteur
d’instrumentation pour piloter
l’écran multifonctionnel.Retour à l’écran précédent
Validation/programmation
Sélection d’un élément/
changement des pages
● Consommation instantanée de carburant (type à barregraphes/
valeur numérique)
*1
Affiche le niveau instantané de consommation de carburant.
●Consommation moyenne de carburant (après remise à zéro*2/
après démarrage/après ravitaillement en carburant)
*1
Affiche la consommation moyenne de carburant depuis que la fonction a
été remise à zéro, depuis que le moteur a été démarré, et depuis que le
véhicule a été ravitaillé en carburant, respectivement
Utilisez la consommation moyenne de carburant affichée comme valeur de
référence.
● Vitesse moyenne du véhicule (après remise à zéro*2/après
démarrage)
*1
Affiche la vitesse moyenne du véhicule depuis que la fonction a été remise
à zéro et depuis que le moteur a été démarré, respectivement
● Temps écoulé (après remise à zéro*2/après démarrage)*1
Affiche le temps écoulé depuis que la fonction a été remise à zéro et
depuis que le moteur a été démarré, respectivement
Utilisation du sélecteur d’instrumentation
Informations de parcours

1032. Combiné d’instruments
2
Combiné d’instruments
C-HR_OM_USA_OM10634D

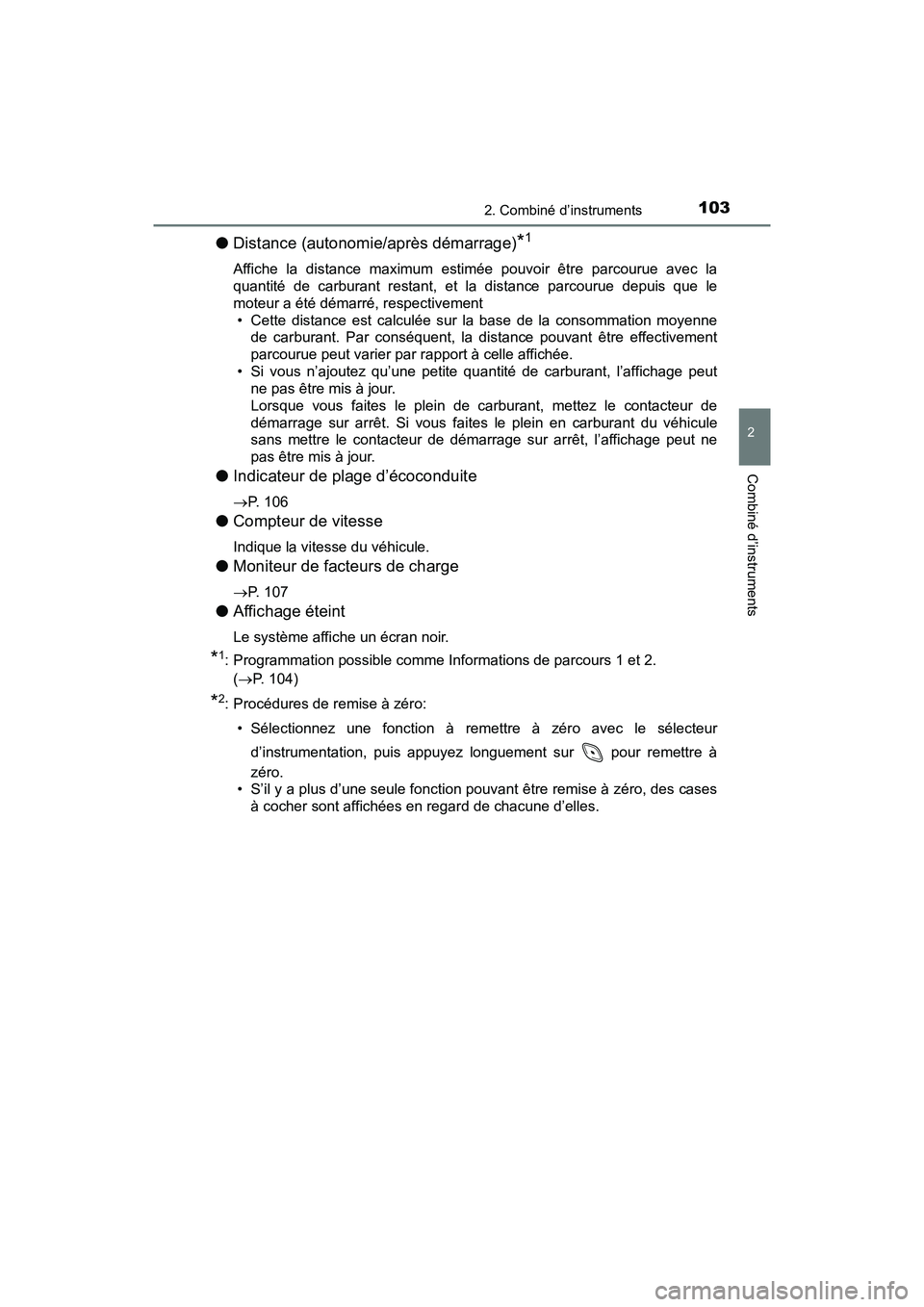

●Distance (autonomie/après démarrage)*1
Affiche la distance maximum estimée pouvoir être parcourue avec la
quantité de carburant restant, et la distance parcourue depuis que le
moteur a été démarré, respectivement
• Cette distance est calculée sur la base de la consommation moyenne de carburant. Par conséquent, la distance pouvant être effectivement
parcourue peut varier par rapport à celle affichée.
• Si vous n’ajoutez qu’une petite quantité de carburant, l’affichage peut ne pas être mis à jour.
Lorsque vous faites le plein de carburant, mettez le contacteur de
démarrage sur arrêt. Si vous faites le plein en carburant du véhicule
sans mettre le contacteur de démarrage sur arrêt, l’affichage peut ne
pas être mis à jour.
● Indicateur de plage d’écoconduite
P. 106
●Compteur de vitesse
Indique la vitesse du véhicule.
●Moniteur de facteurs de charge
P. 107
●Affichage éteint
Le système affiche un écran noir.
*1: Programmation possible comme Informations de parcours 1 et 2.
(P. 104)
*2: Procédures de remise à zéro:
• Sélectionnez une fonction à remettre à zéro avec le sélecteur d’instrumentation, puis appuyez longuement sur pour remettre à
zéro.
• S’il y a plus d’une seule fonction pouvant être remise à zéro, des cases
à cocher sont affichées en regard de chacune d’elles.

1042. Combiné d’instruments
C-HR_OM_USA_OM10634D

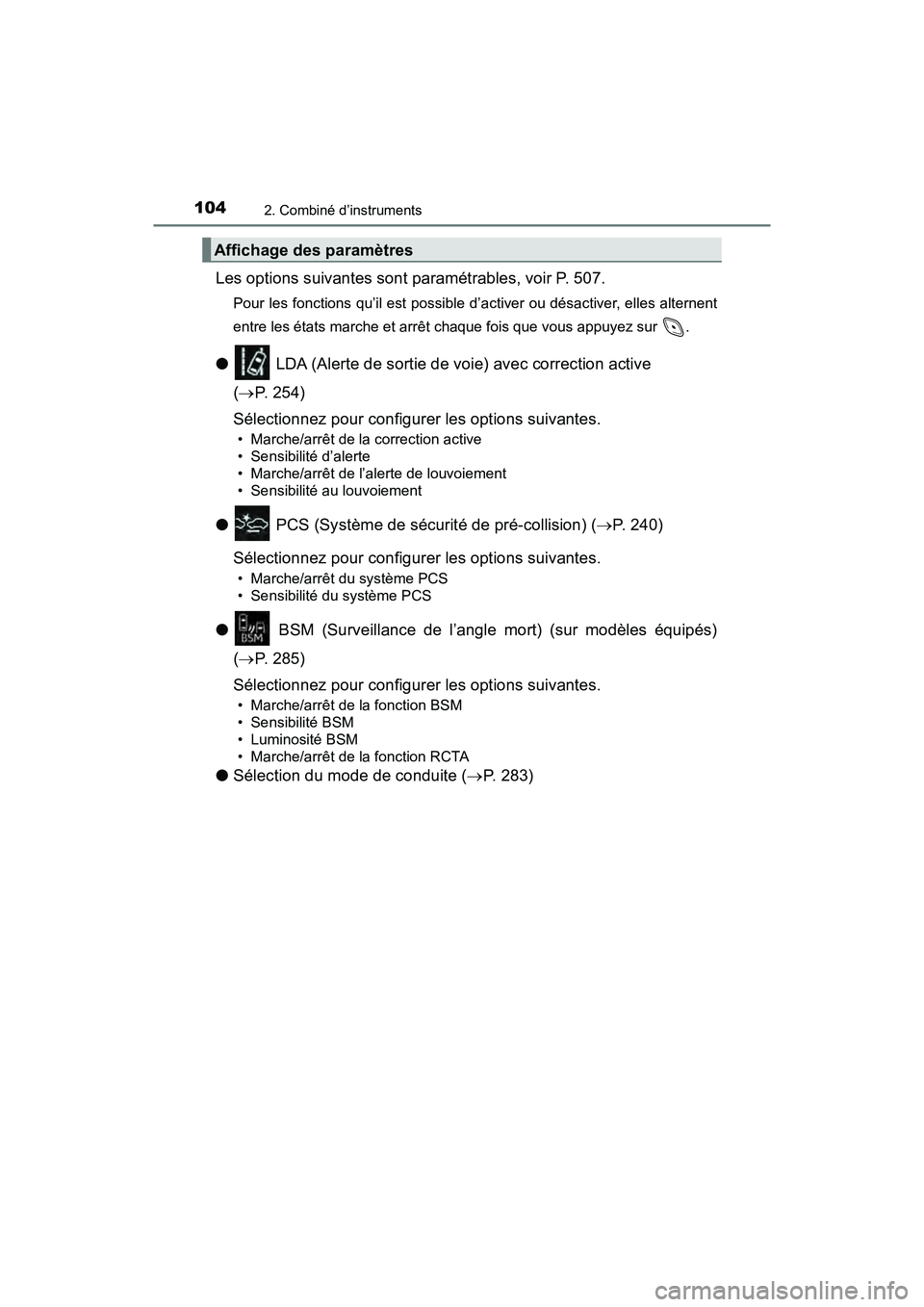

Les options suivantes sont paramétrables, voir P. 507.
Pour les fonctions qu’il est possible d’activer ou désactiver, elles alternent
entre les états marche et arrêt chaque fois que vous appuyez sur .
● LDA (Alerte de sortie de voie) avec correction active
( P. 254)
Sélectionnez pour configurer les options suivantes.
• Marche/arrêt de la correction active
• Sensibilité d’alerte
• Marche/arrêt de l’alerte de louvoiement
• Sensibilité au louvoiement
● PCS (Système de sécurité de pré-collision) ( P. 240)
Sélectionnez pour configurer les options suivantes.
• Marche/arrêt du système PCS
• Sensibilité du système PCS
● BSM (Surveillance de l’angle mort) (sur modèles équipés)
( P. 285)
Sélectionnez pour configurer les options suivantes.
• Marche/arrêt de la fonction BSM
• Sensibilité BSM
• Luminosité BSM
• Marche/arrêt de la fonction RCTA
● Sélection du mode de conduite ( P. 283)
Affichage des paramètres

1052. Combiné d’instruments
2
Combiné d’instruments
C-HR_OM_USA_OM10634D

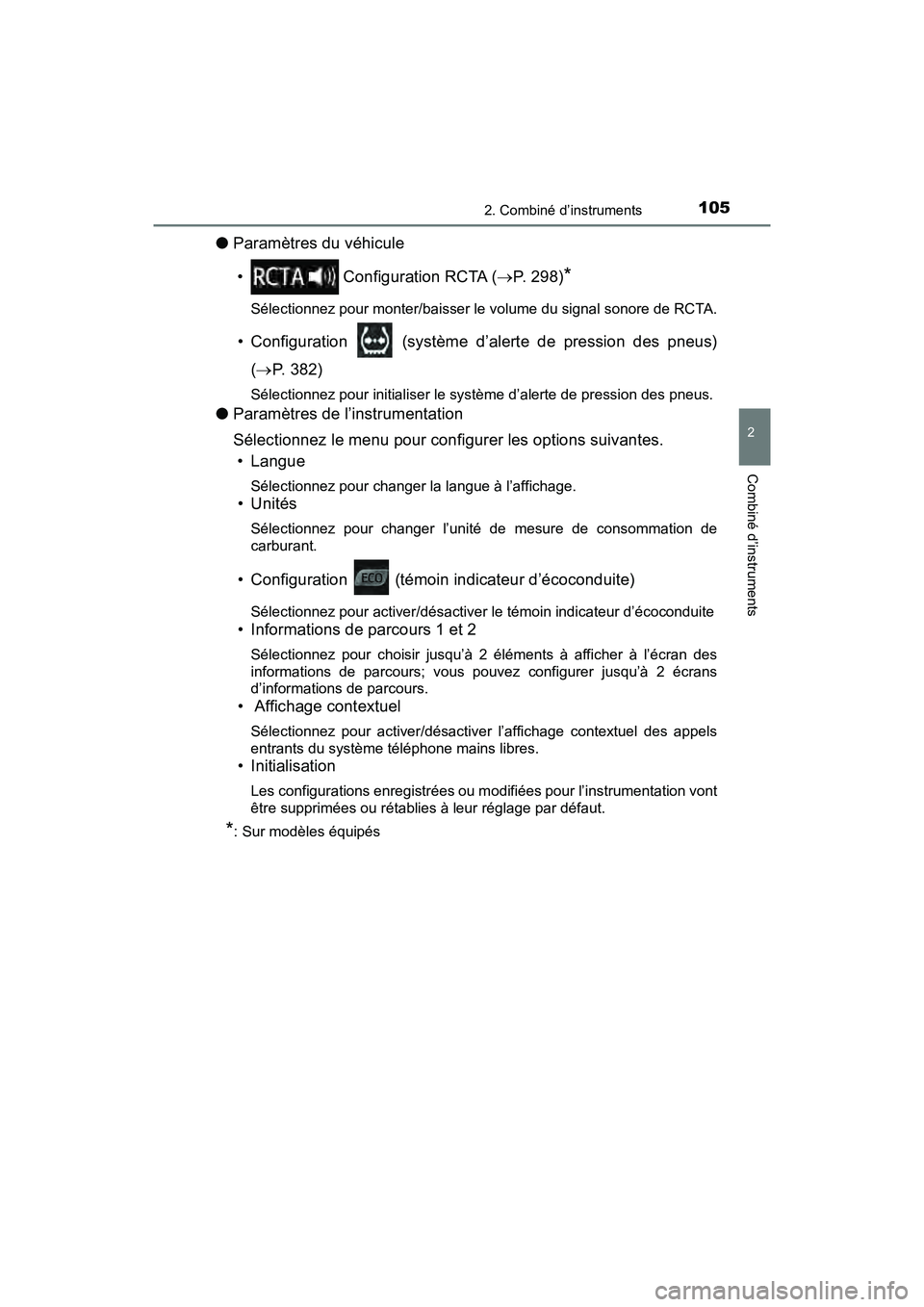

●Paramètres du véhicule
• Configuration RCTA ( P. 298)
*
Sélectionnez pour monter/baisser le volume du signal sonore de RCTA.
• Configuration (système d’alerte de pression des pneus)
( P. 382)
Sélectionnez pour initialiser le système d’alerte de pression des pneus.
●Paramètres de l’instrumentation
Sélectionnez le menu pour configurer les options suivantes.
• Langue
Sélectionnez pour changer la langue à l’affichage.
•Unités
Sélectionnez pour changer l’unité de mesure de consommation de
carburant.
• Configuration (témoin indicateur d’écoconduite)
Sélectionnez pour activer/désactiver le témoin indicateur d’écoconduite
• Informations de parcours 1 et 2
Sélectionnez pour choisir jusqu’à 2 éléments à afficher à l’écran des
informations de parcours; vous pouvez configurer jusqu’à 2 écrans
d’informations de parcours.
• Affichage contextuel
Sélectionnez pour activer/désactiver l’affichage contextuel des appels
entrants du système téléphone mains libres.
• Initialisation
Les configurations enregistrées ou modifiées pour l’instrumentation vont
être supprimées ou rétablies à leur réglage par défaut.
*: Sur modèles équipés

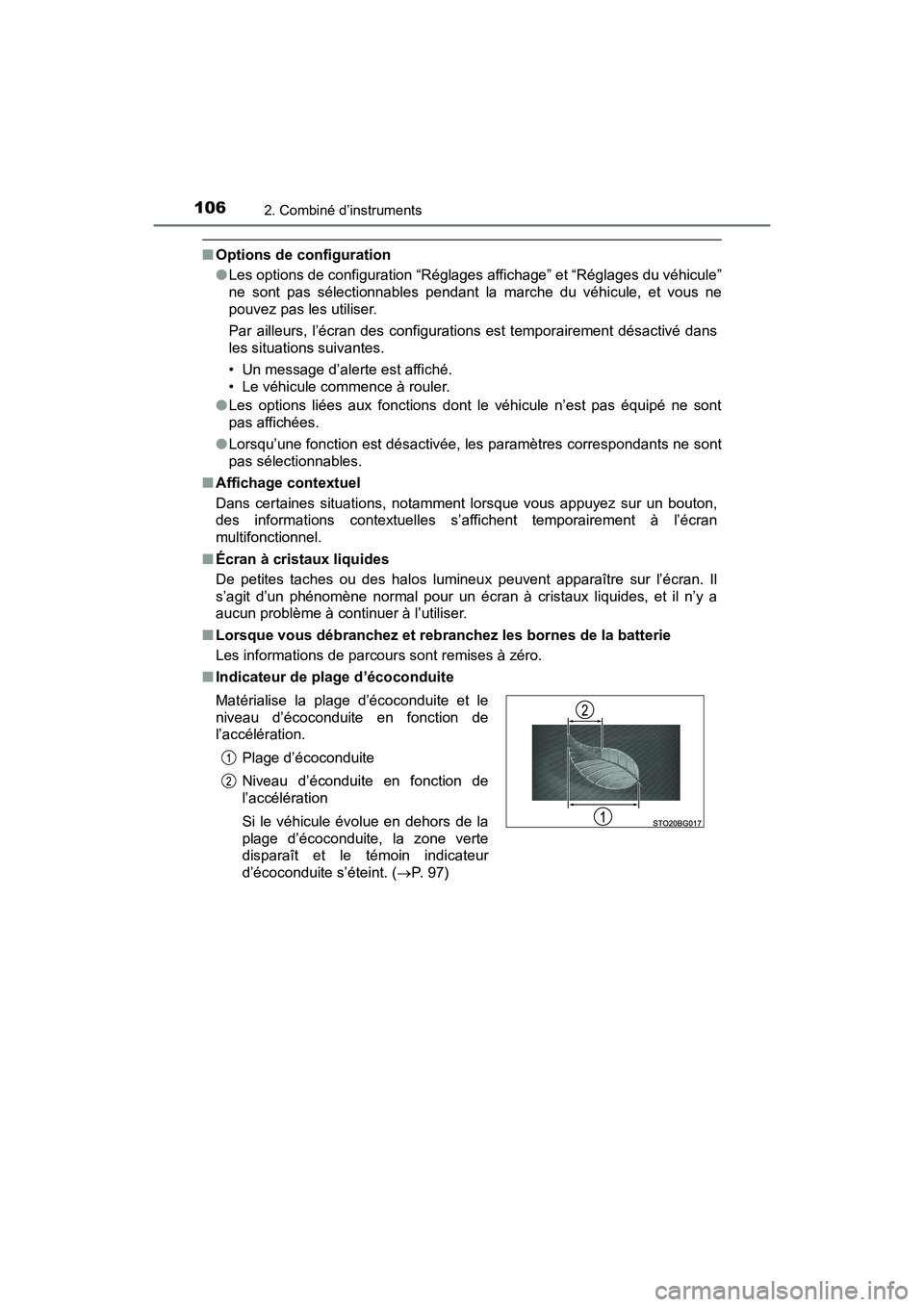

1062. Combiné d’instruments
C-HR_OM_USA_OM10634D
■Options de configuration
●Les options de configuration “Réglages affichage” et “Réglages du véhicule”
ne sont pas sélectionnables pendant la marche du véhicule, et vous ne
pouvez pas les utiliser.
Par ailleurs, l’écran des configurati ons est temporairement désactivé dans
les situations suivantes.
• Un message d’alerte est affiché.
• Le véhicule commence à rouler.
● Les options liées aux fonctions dont le véhicule n’est pas équipé ne sont
pas affichées.
● Lorsqu’une fonction est désactivée, les paramètres correspondants ne sont
pas sélectionnables.
■ Affichage contextuel
Dans certaines situations, notamment lorsque vous appuyez sur un bouton,
des informations contextuelles s’affichent temporairement à l’écran
multifonctionnel.
■ Écran à cristaux liquides
De petites taches ou des halos lumineux peuvent apparaître sur l’écran. Il
s’agit d’un phénomène normal pour un écran à cristaux liquides, et il n’y a
aucun problème à continuer à l’utiliser.
■ Lorsque vous débranchez et rebranchez les bornes de la batterie
Les informations de parcours sont remises à zéro.
■ Indicateur de plage d’écoconduite
Matérialise la plage d’écoconduite et le
niveau d’écoconduite en fonction de
l’accélération.
Plage d’écoconduite
Niveau d’éconduite en fonction de
l’accélération
Si le véhicule évolue en dehors de la
plage d’écoconduite, la zone verte
disparaît et le témoin indicateur
d’écoconduite s’éteint. ( P. 9 7 )

1072. Combiné d’instruments
2
Combiné d’instruments
C-HR_OM_USA_OM10634D■

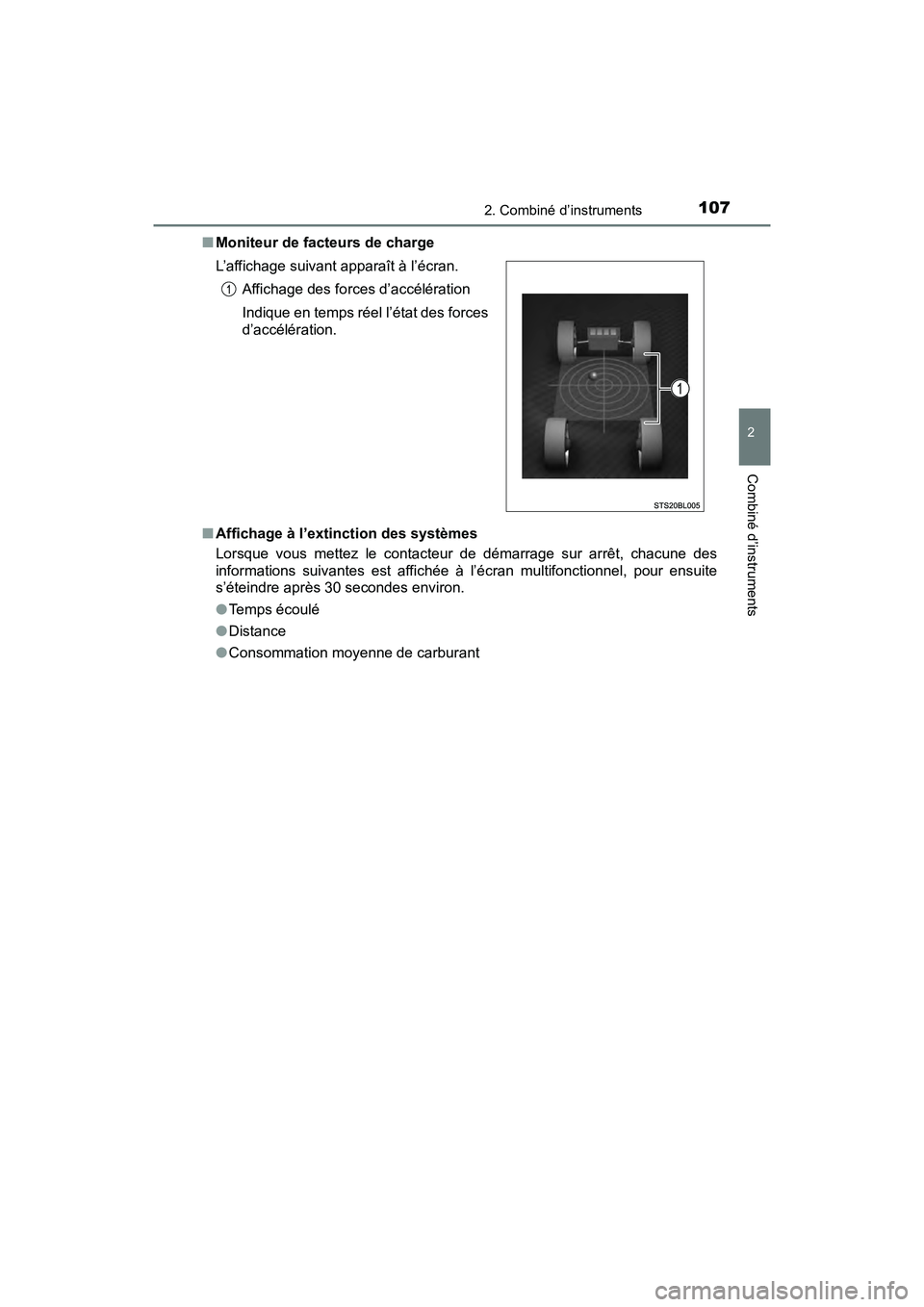

Moniteur de facteurs de charge
■ Affichage à l’extinction des systèmes
Lorsque vous mettez le contacteur de démarrage sur arrêt, chacune des
informations suivantes est affichée à l’écran multifonctionnel, pour ensuite
s’éteindre après 30 secondes environ.
●Temps écoulé
● Distance
● Consommation moyenne de carburant
L’affichage suivant apparaît à l’écran.
Affichage des forces d’accélération
Indique en temps réel l’état des forces
d’accélération.

1082. Combiné d’instruments
C-HR_OM_USA_OM10634D

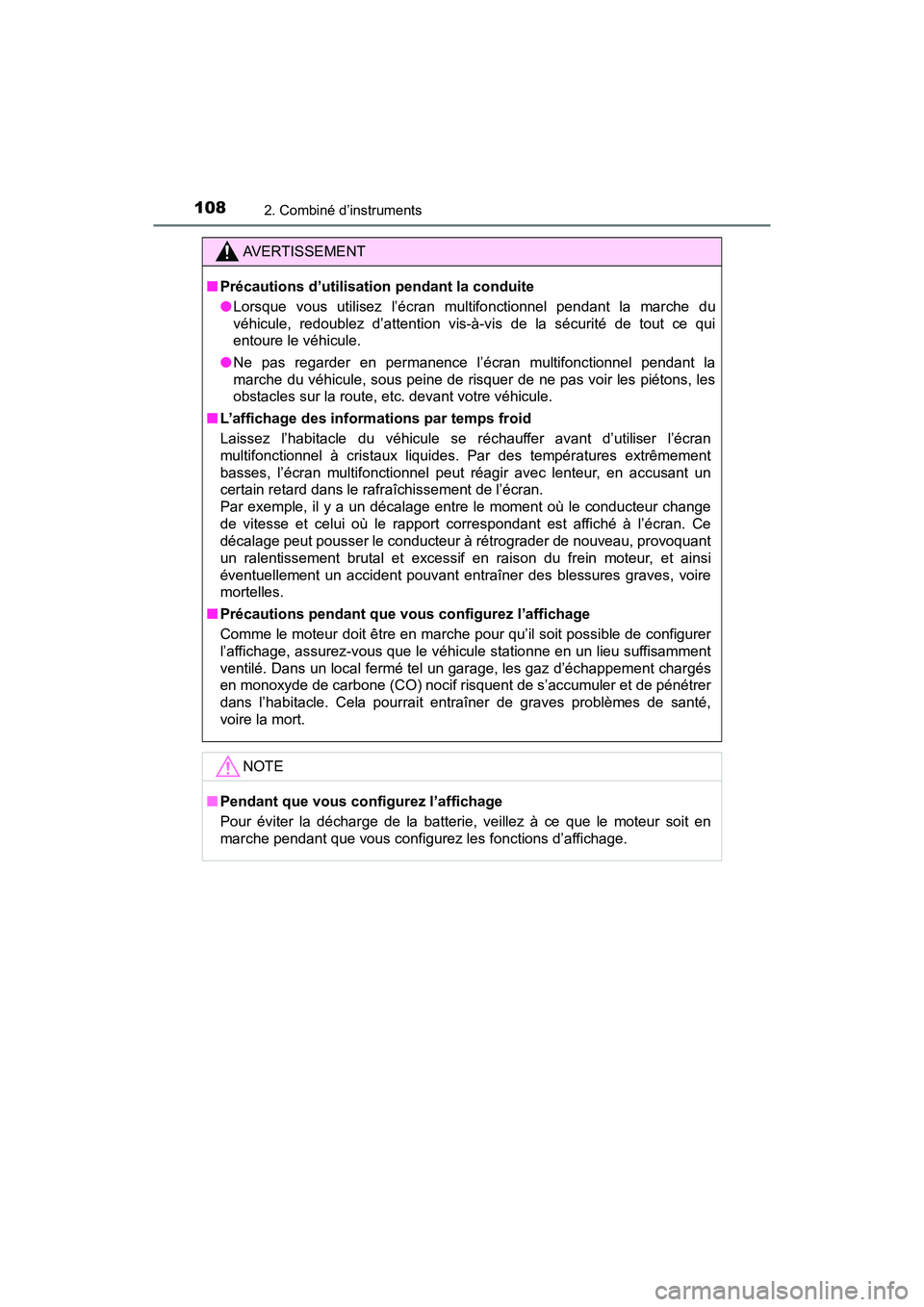

AVERTISSEMENT
■Précautions d’utilisation pendant la conduite
●Lorsque vous utilisez l’écran multifonctionnel pendant la marche du
véhicule, redoublez d’attention vis-à-vis de la sécurité de tout ce qui
entoure le véhicule.
● Ne pas regarder en permanence l’écran multifonctionnel pendant la
marche du véhicule, sous peine de risquer de ne pas voir les piétons, les
obstacles sur la route, etc. devant votre véhicule.
■ L’affichage des informations par temps froid
Laissez l’habitacle du véhicule se réchauffer avant d’utiliser l’écran
multifonctionnel à cristaux liquides. Par des températures extrêmement
basses, l’écran multifonctionnel peut réagir avec lenteur, en accusant un
certain retard dans le rafraîchissement de l’écran.
Par exemple, il y a un décalage entre le moment où le conducteur change
de vitesse et celui où le rapport correspondant est affiché à l’écran. Ce
décalage peut pousser le conducteur à rétrograder de nouveau, provoquant
un ralentissement brutal et excessif en raison du frein moteur, et ainsi
éventuellement un accident pouvant entraîner des blessures graves, voire
mortelles.
■ Précautions pendant que vous configurez l’affichage
Comme le moteur doit être en marche pour qu’il soit possible de configurer
l’affichage, assurez-vous que le véhicule stationne en un lieu suffisamment
ventilé. Dans un local fermé tel un garage, les gaz d’échappement chargés
en monoxyde de carbone (CO) nocif risquent de s’accumuler et de pénétrer
dans l’habitacle. Cela pourrait entraîner de graves problèmes de santé,
voire la mort.
NOTE
■Pendant que vous configurez l’affichage
Pour éviter la décharge de la batterie, veillez à ce que le moteur soit en
marche pendant que vous configurez les fonctions d’affichage.
