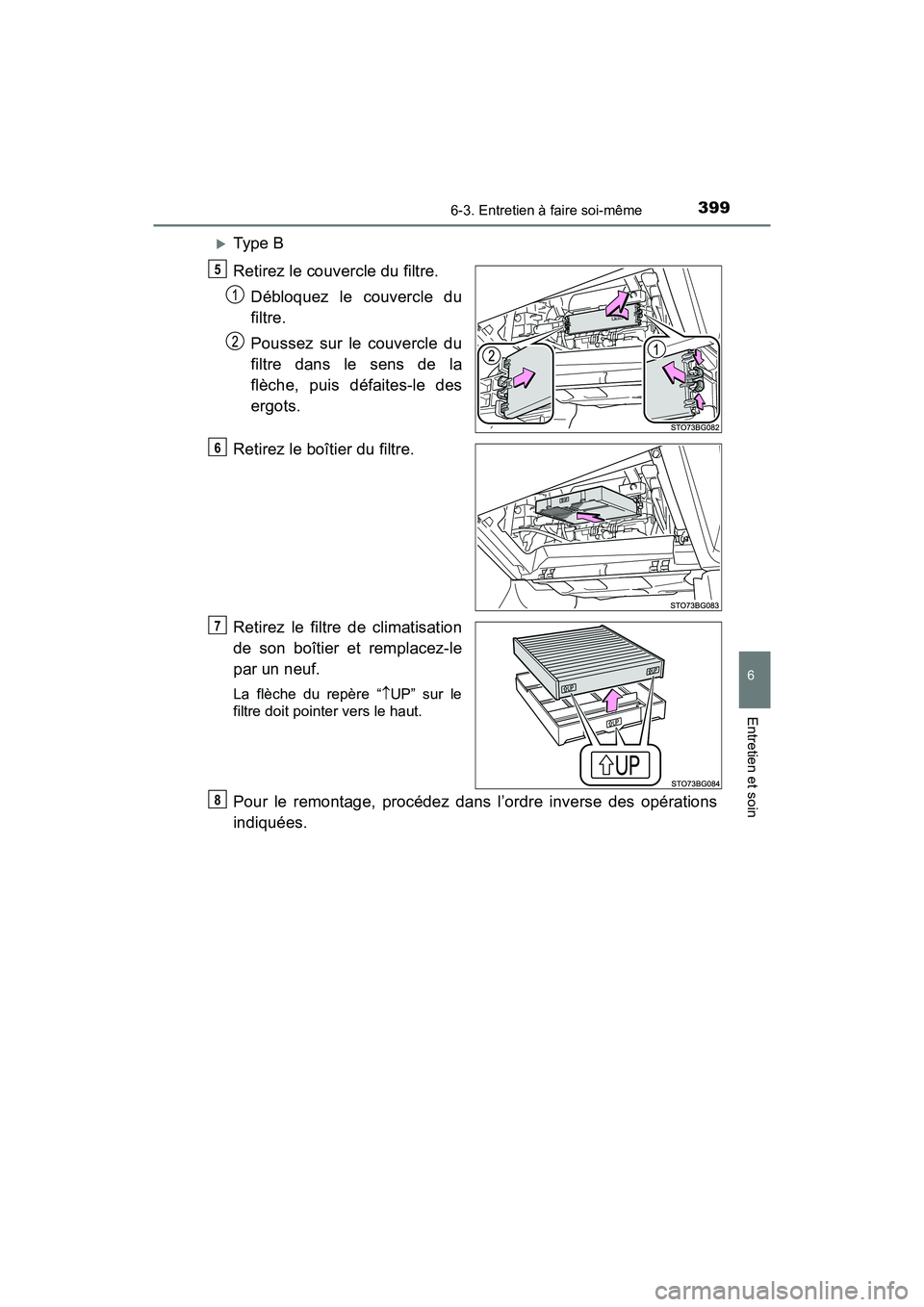

TOYOTA C-HR 2020 Manuel du propriétaire (in French)

3996-3. Entretien à faire soi-même
6
Entretien et soin
C-HR_OM_USA_OM10634D
Type B
Retirez le couvercle du filtre.Débloquez le couvercle du
filtre.
Poussez sur le couvercle du
filtre dans le sens de la
flèche, puis défaites-le des
ergots.
Retirez le boîtier du filtre.
Retirez le filtre de climatisation
de son boîtier et remplacez-le
par un neuf.
La flèche du repère “ UP” sur le
filtre doit pointer vers le haut.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
5
6
7
8

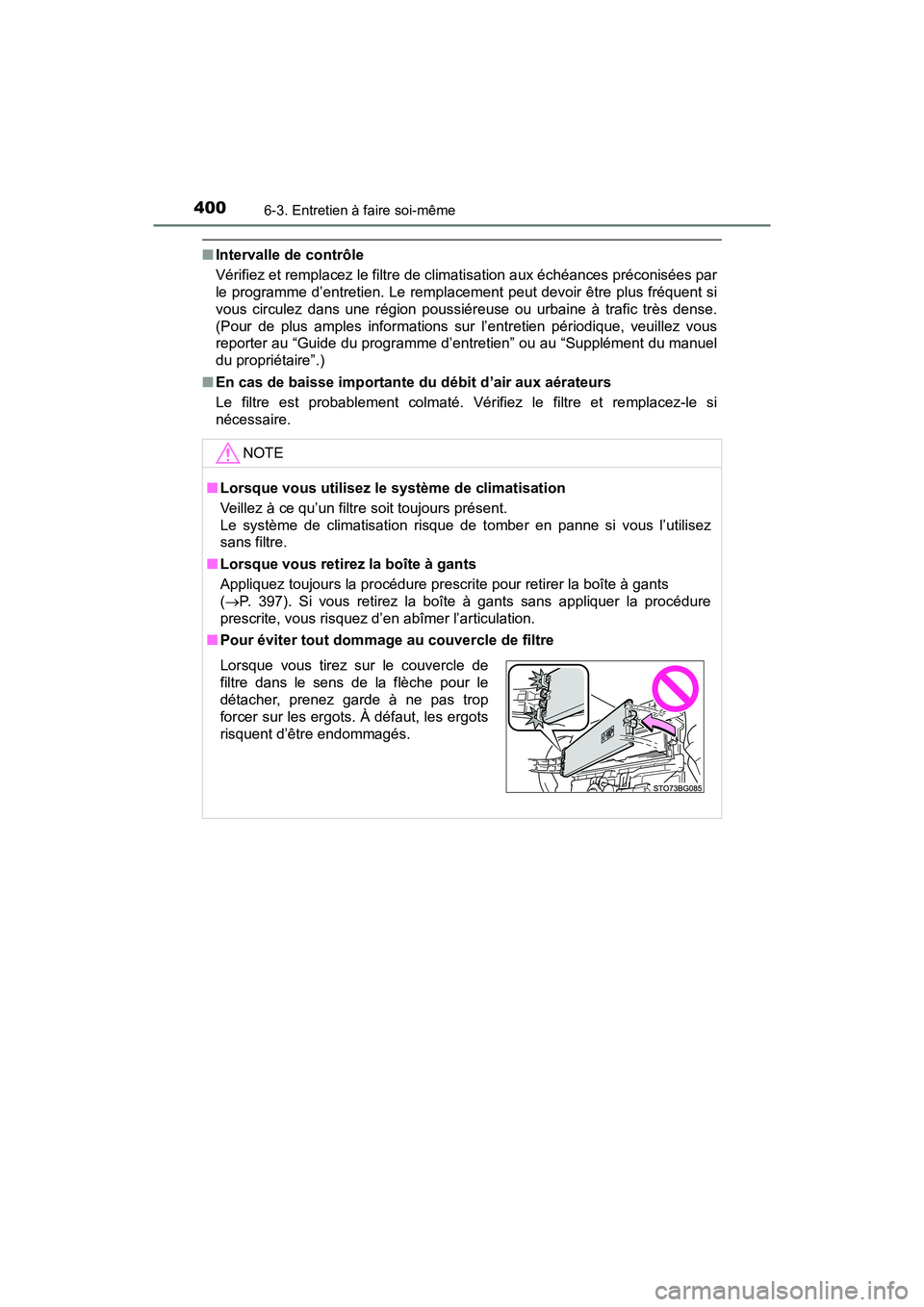

4006-3. Entretien à faire soi-même
C-HR_OM_USA_OM10634D
■Intervalle de contrôle
Vérifiez et remplacez le filtre de climatisation aux échéances préconisées par
le programme d’entretien. Le remplacement peut devoir être plus fréquent si
vous circulez dans une région poussiéreuse ou urbaine à trafic très dense.
(Pour de plus amples informations sur l’entretien périodique, veuillez vous
reporter au “Guide du programme d’entretien” ou au “Supplément du manuel
du propriétaire”.)
■ En cas de baisse importante du débit d’air aux aérateurs
Le filtre est probablement colmaté. Vérifiez le filtre et remplacez-le si
nécessaire.
NOTE
■Lorsque vous utilisez le système de climatisation
Veillez à ce qu’un filtre soit toujours présent.
Le système de climatisation risque de tomber en panne si vous l’utilisez
sans filtre.
■ Lorsque vous retirez la boîte à gants
Appliquez toujours la procédure prescrite pour retirer la boîte à gants
(P. 397). Si vous retirez la boîte à gants sans appliquer la procédure
prescrite, vous risquez d’en abîmer l’articulation.
■ Pour éviter tout dommage au couvercle de filtre
Lorsque vous tirez sur le couvercle de
filtre dans le sens de la flèche pour le
détacher, prenez garde à ne pas trop
forcer sur les ergots. À défaut, les ergots
risquent d’être endommagés.

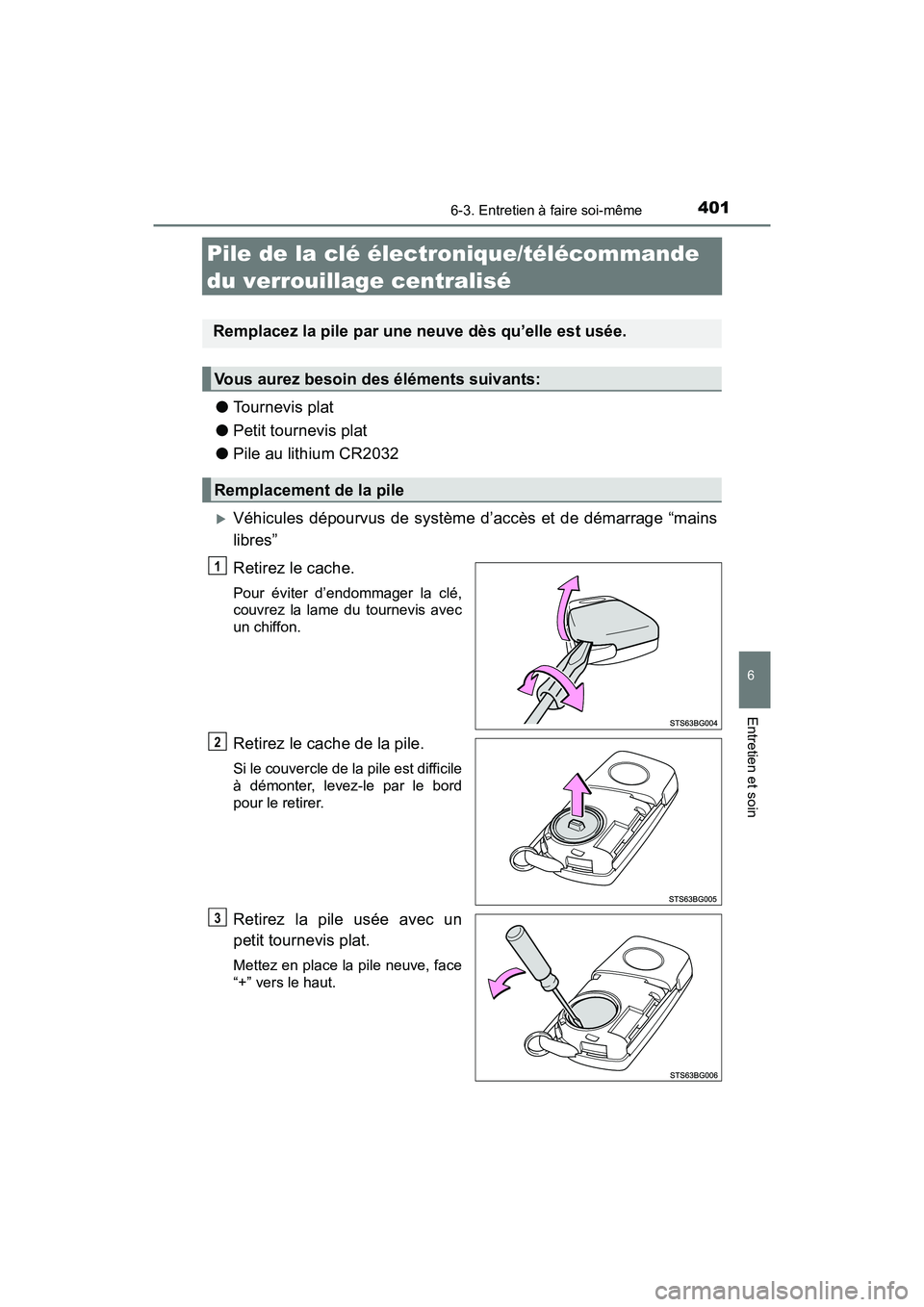

4016-3. Entretien à faire soi-même
6
Entretien et soin
C-HR_OM_USA_OM10634D
Pile de la clé électronique/télécommande
du verrouillage centralisé
●Tournevis plat
● Petit tournevis plat
● Pile au lithium CR2032
Véhicules dépourvus de système d’accès et de démarrage “mains
libres”
Retirez le cache.
Pour éviter d’endommager la clé,
couvrez la lame du tournevis avec
un chiffon.
Retirez le cache de la pile.
Si le couvercle de la pile est difficile
à démonter, levez-le par le bord
pour le retirer.
Retirez la pile usée avec un
petit tournevis plat.
Mettez en place la pile neuve, face
“+” vers le haut.
Remplacez la pile par une neuve dès qu’elle est usée.
Vous aurez besoin des éléments suivants:
Remplacement de la pile
1
2
3

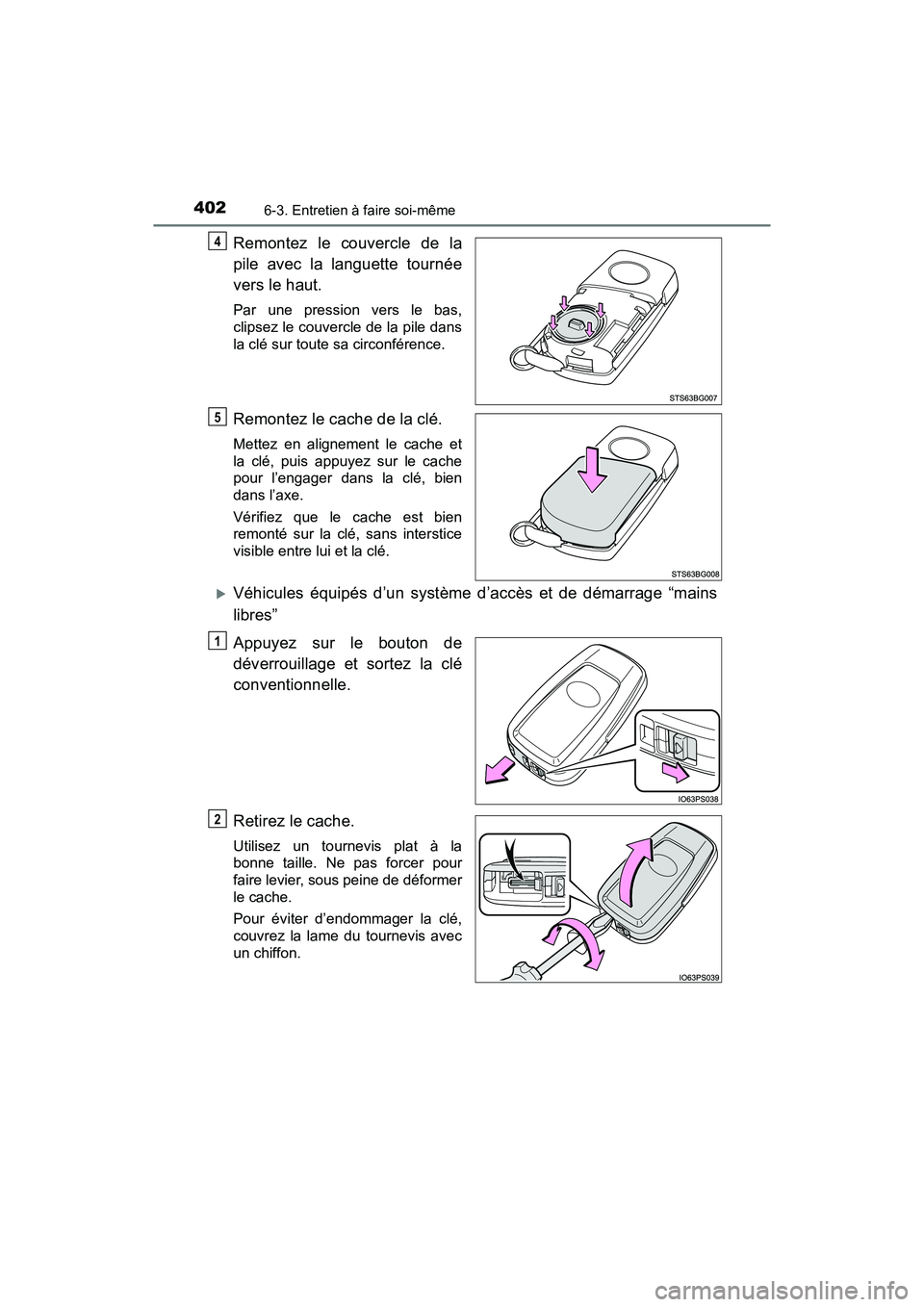

4026-3. Entretien à faire soi-même
C-HR_OM_USA_OM10634D
Remontez le couvercle de la
pile avec la languette tournée
vers le haut.
Par une pression vers le bas,
clipsez le couvercle de la pile dans
la clé sur toute sa circonférence.
Remontez le cache de la clé.
Mettez en alignement le cache et
la clé, puis appuyez sur le cache
pour l’engager dans la clé, bien
dans l’axe.
Vérifiez que le cache est bien
remonté sur la clé, sans interstice
visible entre lui et la clé.
Véhicules équipés d’un système d’accès et de démarrage “mains
libres”
Appuyez sur le bouton de
déverrouillage et sortez la clé
conventionnelle.
Retirez le cache.
Utilisez un tournevis plat à la
bonne taille. Ne pas forcer pour
faire levier, sous peine de déformer
le cache.
Pour éviter d’endommager la clé,
couvrez la lame du tournevis avec
un chiffon.
4
5
1
2

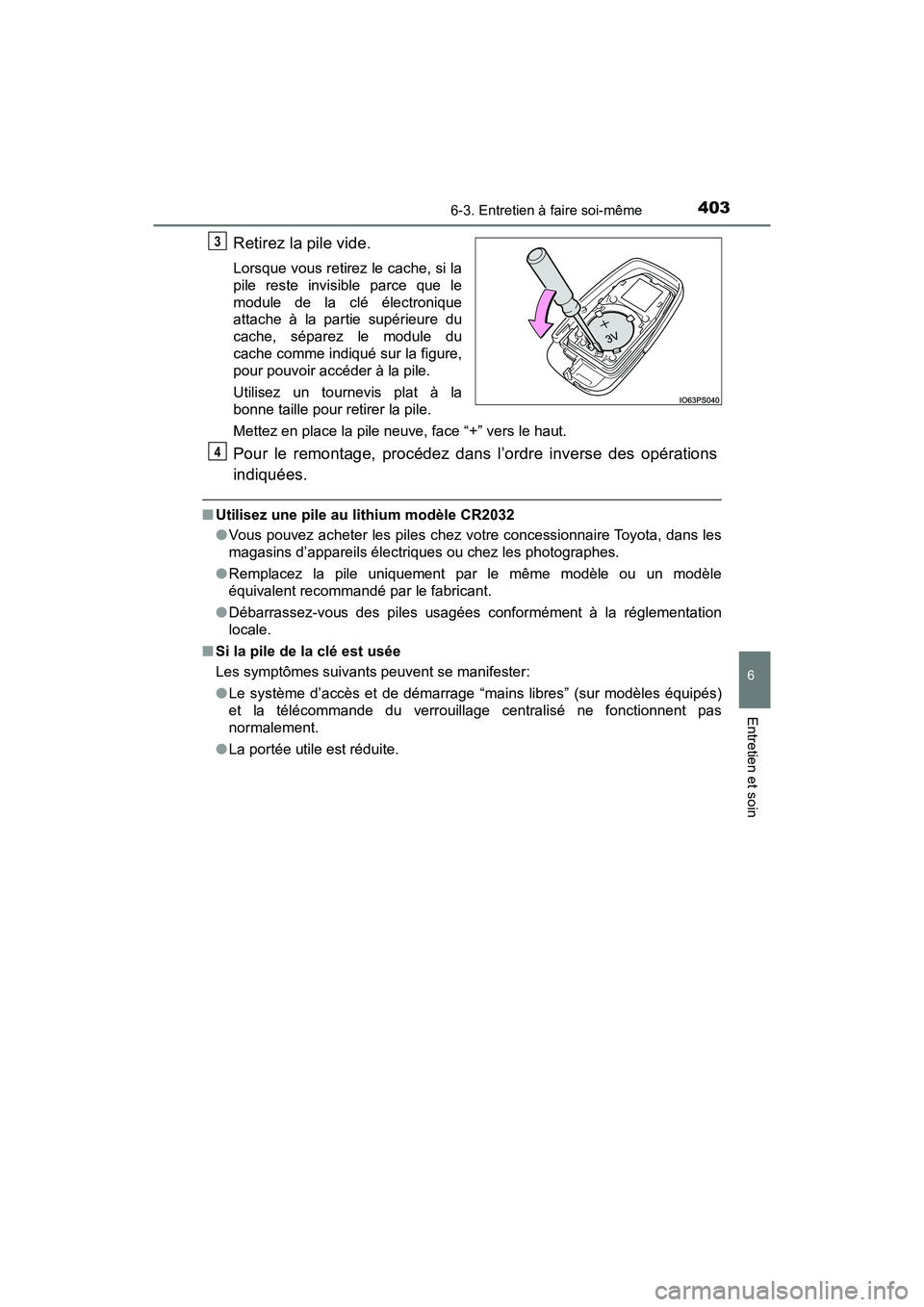

4036-3. Entretien à faire soi-même
6
Entretien et soin
C-HR_OM_USA_OM10634D
Retirez la pile vide.
Lorsque vous retirez le cache, si la
pile reste invisible parce que le
module de la clé électronique
attache à la partie supérieure du
cache, séparez le module du
cache comme indiqué sur la figure,
pour pouvoir accéder à la pile.
Utilisez un tournevis plat à la
bonne taille pour retirer la pile.
Mettez en place la pile neuve, face “+” vers le haut.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
■Utilisez une pile au lithium modèle CR2032
●Vous pouvez acheter les piles chez votre concessionnaire Toyota, dans les
magasins d’appareils électriques ou chez les photographes.
● Remplacez la pile uniquement par le même modèle ou un modèle
équivalent recommandé par le fabricant.
● Débarrassez-vous des piles usagées conformément à la réglementation
locale.
■ Si la pile de la clé est usée
Les symptômes suivants peuvent se manifester:
●Le système d’accès et de démarrage “mains libres” (sur modèles équipés)
et la télécommande du verrouillage centralisé ne fonctionnent pas
normalement.
● La portée utile est réduite.
3
4

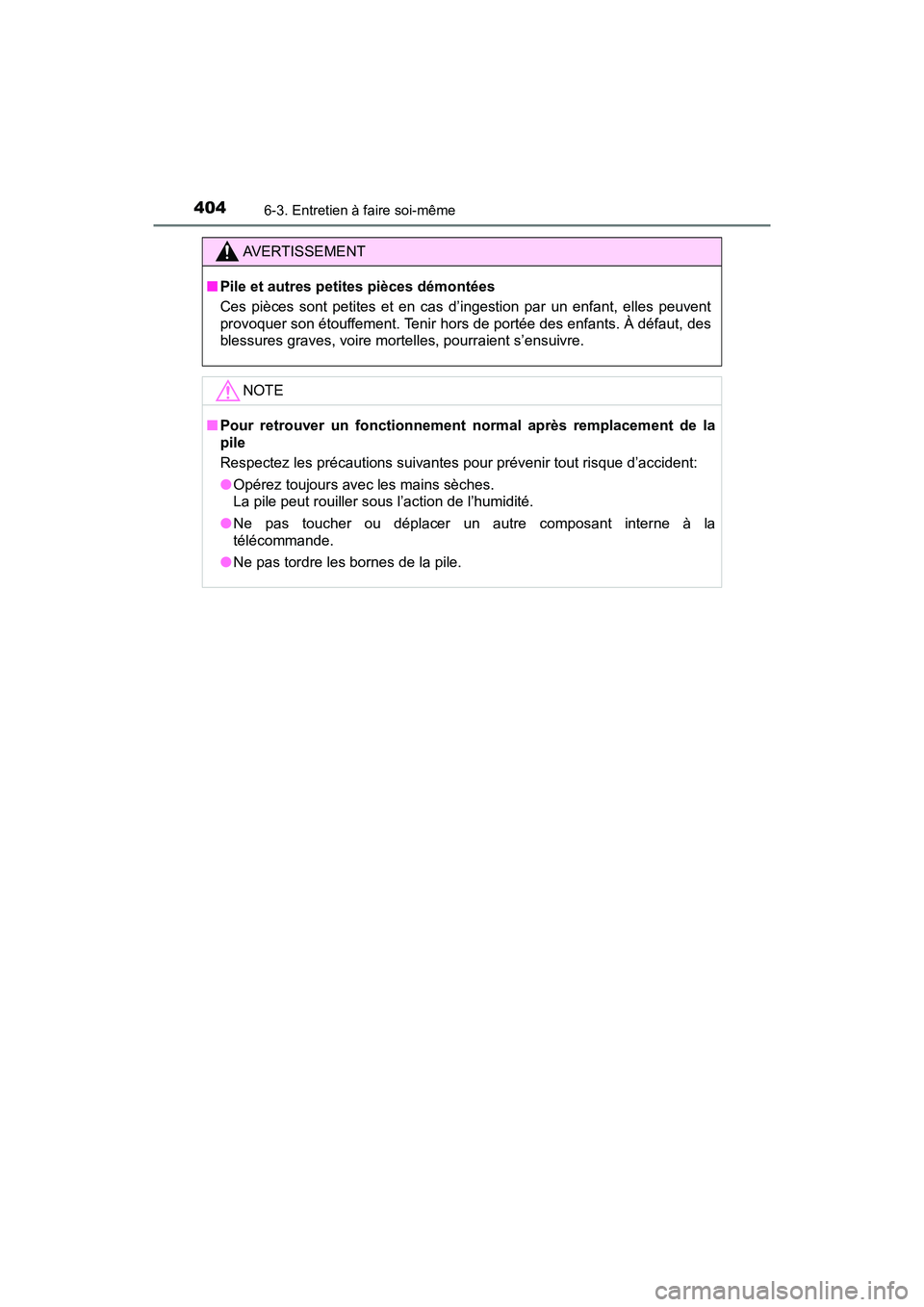

4046-3. Entretien à faire soi-même
C-HR_OM_USA_OM10634D
AVERTISSEMENT
■Pile et autres petites pièces démontées
Ces pièces sont petites et en cas d’ingestion par un enfant, elles peuvent
provoquer son étouffement. Tenir hors de portée des enfants. À défaut, des
blessures graves, voire mortelles, pourraient s’ensuivre.
NOTE
■Pour retrouver un fonctionnement normal après remplacement de la
pile
Respectez les précautions suivantes pour prévenir tout risque d’accident:
● Opérez toujours avec les mains sèches.
La pile peut rouiller sous l’action de l’humidité.
● Ne pas toucher ou déplacer un autre composant interne à la
télécommande.
● Ne pas tordre les bornes de la pile.

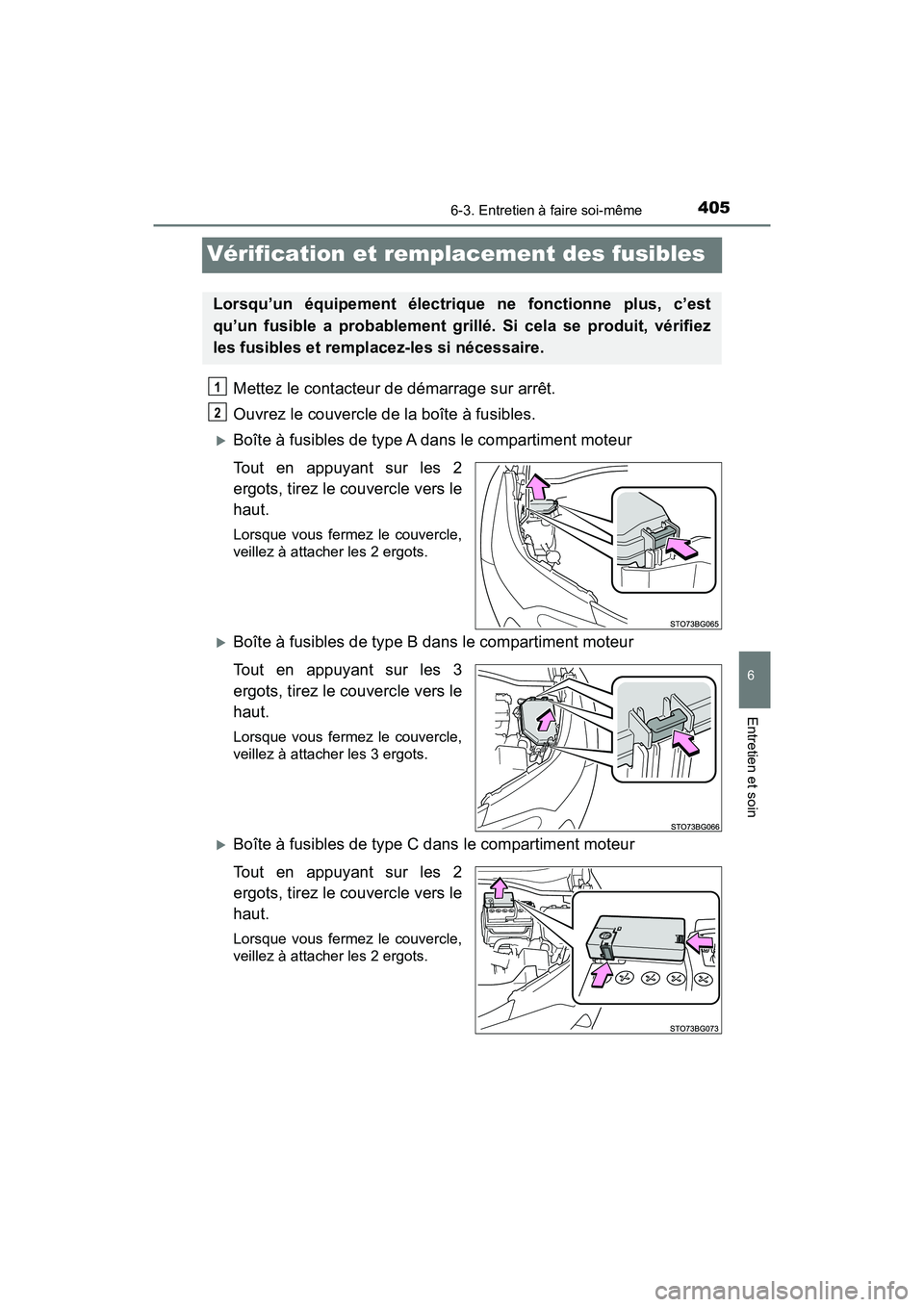

4056-3. Entretien à faire soi-même
6
Entretien et soin
C-HR_OM_USA_OM10634D
Vérification et remplacement des fusibles
Mettez le contacteur de démarrage sur arrêt.
Ouvrez le couvercle de la boîte à fusibles.
Boîte à fusibles de type A dans le compartiment moteur
Tout en appuyant sur les 2
ergots, tirez le couvercle vers le
haut.
Lorsque vous fermez le couvercle,
veillez à attacher les 2 ergots.
Boîte à fusibles de type B dans le compartiment moteur
Tout en appuyant sur les 3
ergots, tirez le couvercle vers le
haut.
Lorsque vous fermez le couvercle,
veillez à attacher les 3 ergots.
Boîte à fusibles de type C dans le compartiment moteur
Tout en appuyant sur les 2
ergots, tirez le couvercle vers le
haut.
Lorsque vous fermez le couvercle,
veillez à attacher les 2 ergots.
Lorsqu’un équipement électrique ne fonctionne plus, c’est
qu’un fusible a probablement grillé. Si cela se produit, vérifiez
les fusibles et remplacez-les si nécessaire.
1
2

4066-3. Entretien à faire soi-même
C-HR_OM_USA_OM10634D

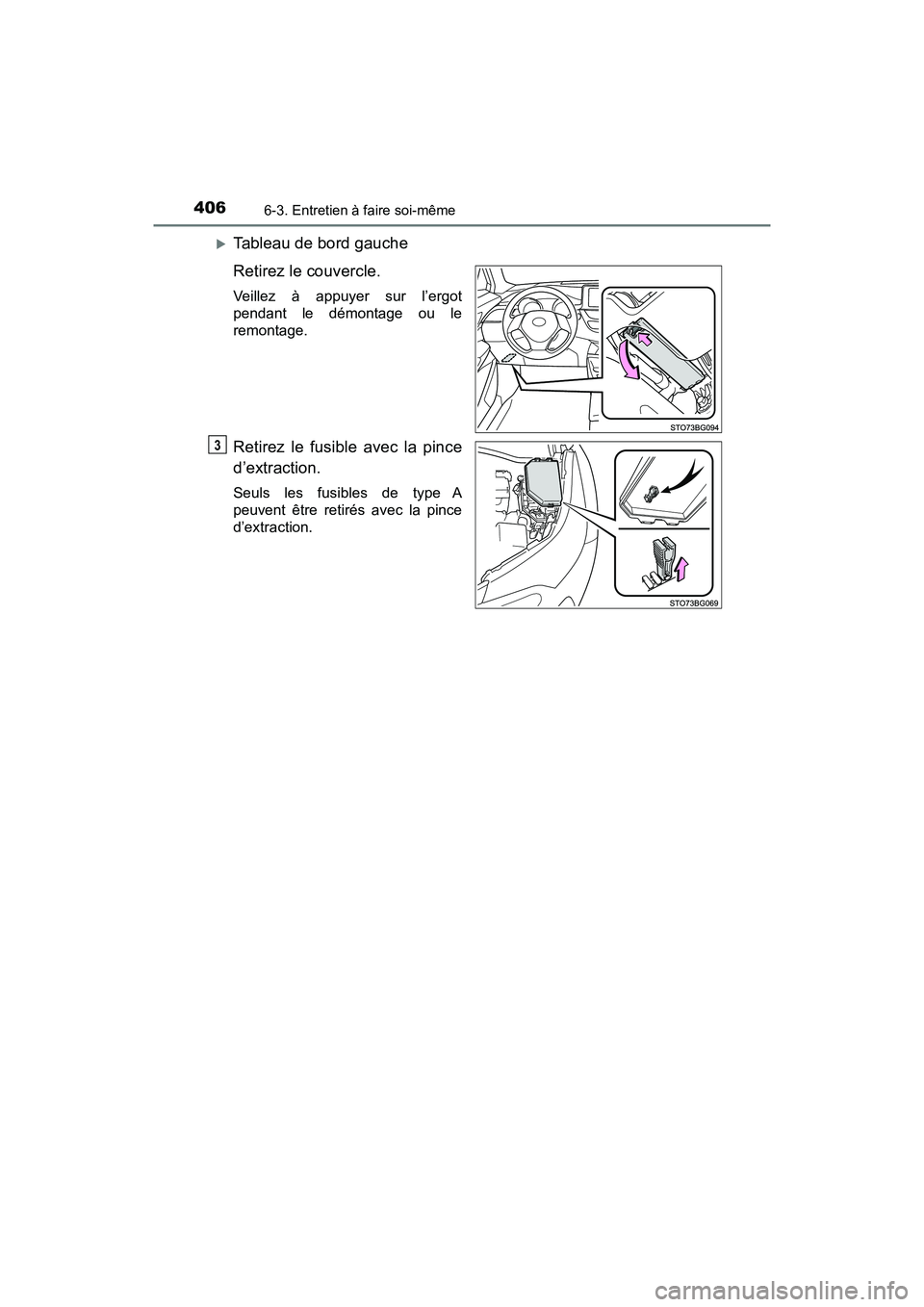

Tableau de bord gauche
Retirez le couvercle.
Veillez à appuyer sur l’ergot
pendant le démontage ou le
remontage.
Retirez le fusible avec la pince
d’extraction.
Seuls les fusibles de type A
peuvent être retirés avec la pince
d’extraction.
3

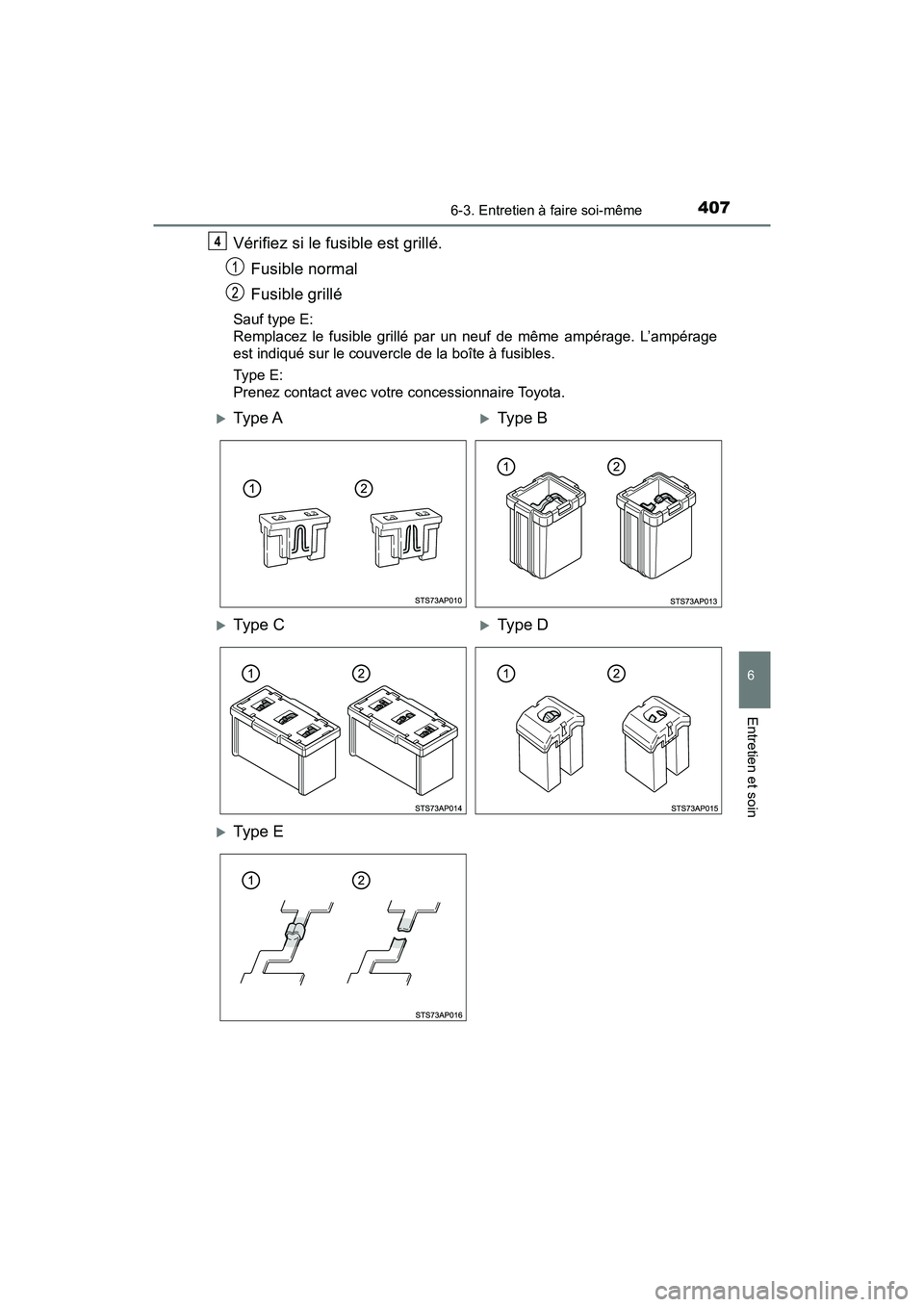

4076-3. Entretien à faire soi-même
6
Entretien et soin
C-HR_OM_USA_OM10634D
Vérifiez si le fusible est grillé.Fusible normal
Fusible grillé
Sauf type E:
Remplacez le fusible grillé par un neuf de même ampérage. L’ampérage
est indiqué sur le couvercle de la boîte à fusibles.
Type E:
Prenez contact avec votre concessionnaire Toyota.
4
Type ATy pe B
Type CTy pe D
Type E

4086-3. Entretien à faire soi-même
C-HR_OM_USA_OM10634D
■Après le remplacement d’un fusible
●Si les éclairages ne s’allument pas après que le fusible ait été remplacé, il
est possible qu’une ampoule doive être changée. ( P. 4 1 1 )
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge électrique d’un circuit
Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique
de tout dommage.
■ Lorsque vous remplacez des ampoules
Toyota vous recommande d’utiliser des produits d’origine Toyota conçus pour
votre véhicule. Certaines ampoules faisant partie de circuits conçus pour
empêcher la surcharge, toute autre pièce que celles d’origine ou n’ayant pas
été conçues pour ce véhicule risque d’être inutilisable.
AVERTISSEMENT
■Pour prévenir tout risque de panne et d’incendie
Respectez les précautions suivantes.
Sinon, vous risquez de causer des dommages au véhicule, voire un
incendie ou un accident.
●N’utilisez jamais un fusible d’un ampérage supérieur à celui indiqué et ne
remplacez jamais un fusible par tout autre objet.
● Utilisez toujours un fusible d’origine Toyota ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une
réparation de fortune.
● Ne pas modifier les fusibles ou les boîtes à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites élucider et éliminer dès que possible la cause de la surcharge
électrique par votre concessionnaire Toyota.
