TOYOTA C-HR 2021 Bruksanvisningar (in Swedish)

129
2Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SE2. Instrumentgrupp
Varnings- och indikatorlampor ................ 130
Instrument och mätare ....... 138
Informationsdisplay ............ 142
Energimonitor/ förbrukningsskärm ........... 151
OM10566SE.book Page 129 Wednesday, February 3, 2021 5:44 PM

1302. Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SE

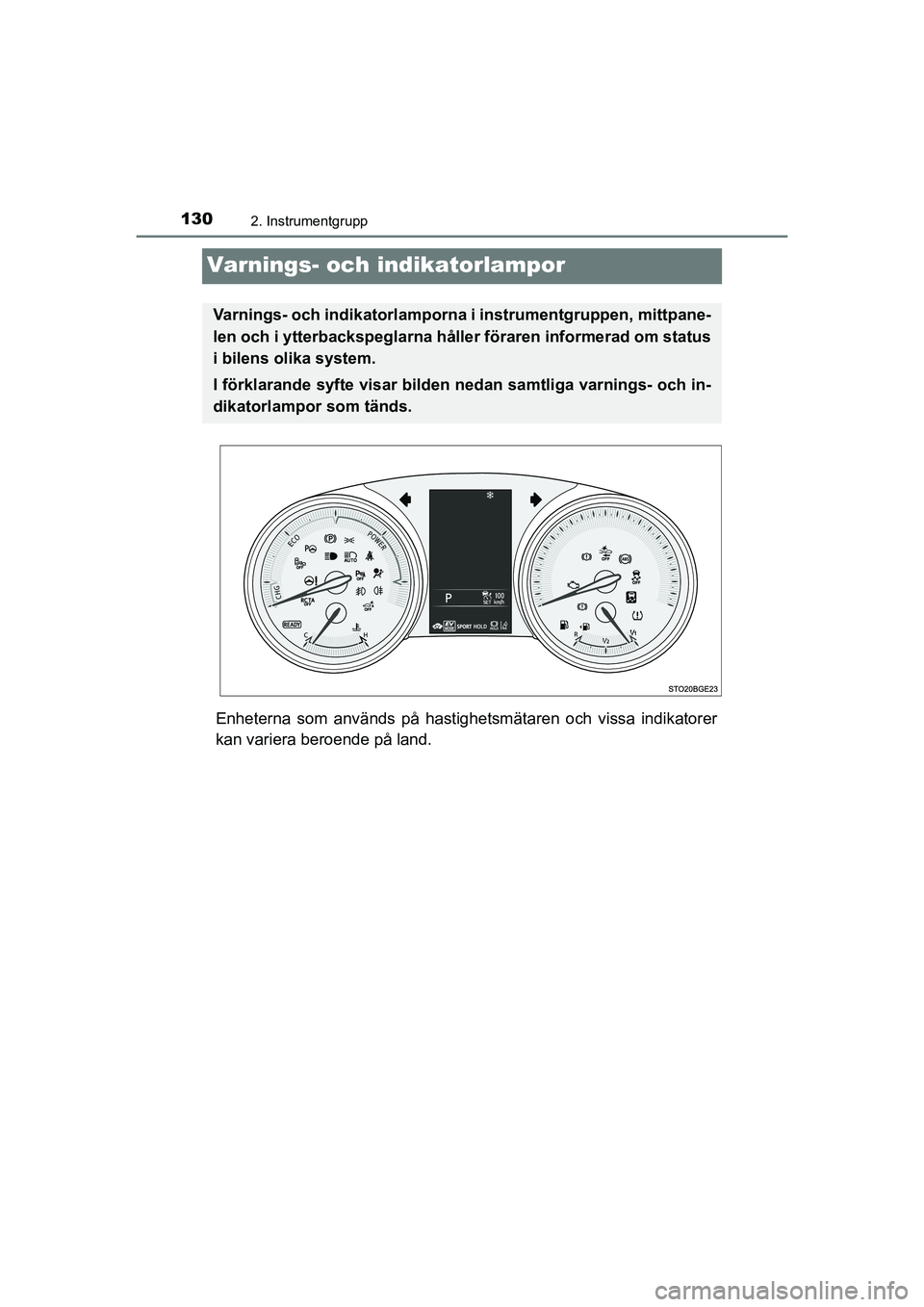

Varnings- och indikatorlampor
Enheterna som används på hastighetsmätaren och vissa indikatorer
kan variera beroende på land.
Varnings- och indikatorlamporna i instrumentgruppen, mittpane-
len och i ytterbackspeglarna håller föraren informerad om status
i bilens olika system.
I förklarande syfte visar bilden nedan samtliga varnings- och in-
dikatorlampor som tänds.
OM10566SE.book Page 130 Wednesday, February 3, 2021 5:44 PM

1312. Instrumentgrupp
2
Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SE
Varningslamporna informerar föraren om funktionsstörningar i något
av bilens system.
Varningslampor
VarningslamporSidor
*1Bromssystem, varningslampa (röd) sid. 584
*1Motorelektronik, indikeringslampasid. 585
*1Krockkuddesystem, varningslampa sid. 585
*1ABS, varningslampasid. 585
*1Elektrisk servostyrning, varningslampa (röd) sid. 585
*1Elektrisk servostyrning, varningslampa (gul) sid. 585
*1, 2Toyota parkeringssensor avstängd, indikator
(i förekommande fall) sid. 586
*1, 2PKSB OFF, indikator (i förekommande fall) sid. 586
*2”RCTA OFF”, indikator (i förekommande fall) sid. 586
*1, 3Slirindikeringslampa:
sid. 587
*1Bromssystem, varningslampa (gul) sid. 587
OM10566SE.book Page 131 Wednesday, February 3, 2021 5:44 PM

1322. Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SE
*1: Dessa lampor tänds när startknappen trycks till ON för att indikera att sys-temkontroll utförs. De släcks när hybridsystemet startas, eller efter några
sekunder. Om en lampa inte tänds, eller om en lampa inte släcks, kan en
störning ha uppstått i ett system. Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner kontrollera bilen.
*2: Lampan blinkar för att indikera funktionsstörning.
*3: Lampan tänds för att indikera funktionsstörning.
*4: Lampan blinkar eller lyser med fast sken för att indikera en funktionsstör-ning.
*1, 4PCS, varningslampa (i förekommande fall) sid. 587
*2Parkeringsbroms, indikator sid. 588
Låg bränslenivå, varningslampasid. 588
Förare och framsätespassagerare,
bältespåminnelselampa sid. 588
Bältespåminnelselampor,
baksätespassagerare (i mittpanelen)
sid. 588
*1Lågt lufttryck i däck, varningslampa
sid. 589
VarningslamporSidor
OM10566SE.book Page 132 Wednesday, February 3, 2021 5:44 PM

1332. Instrumentgrupp
2
Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SE

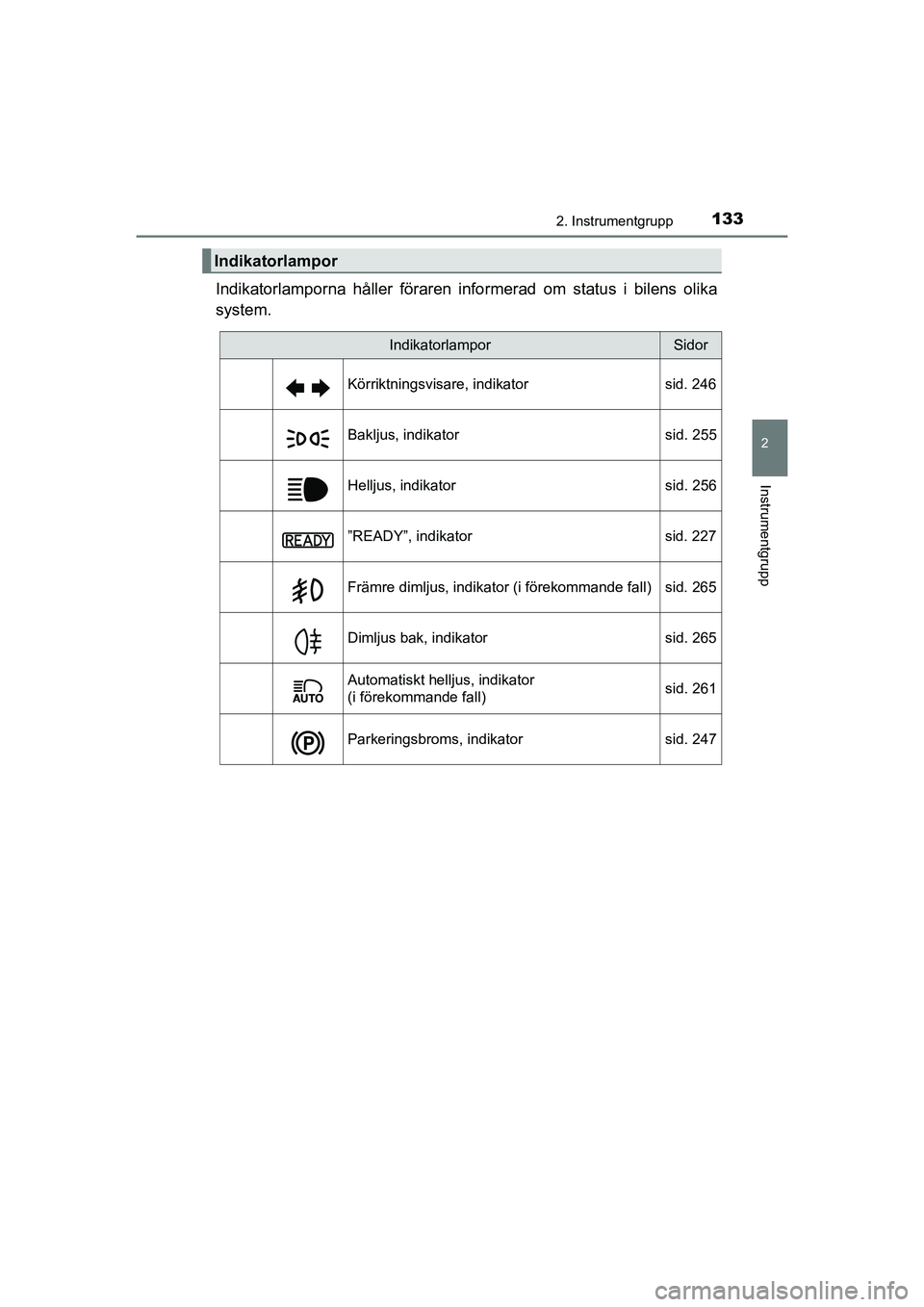

Indikatorlamporna håller föraren informerad om status i bilens olika
system.
Indikatorlampor
IndikatorlamporSidor
Körriktningsvisare, indikator sid. 246
Bakljus, indikator sid. 255
Helljus, indikatorsid. 256
”READY”, indikatorsid. 227
Främre dimljus, indikator (i förekommande fall) sid. 265
Dimljus bak, indikator sid. 265
Automatiskt helljus, indikator
(i förekommande fall)sid. 261
Parkeringsbroms, indikator
sid. 247
OM10566SE.book Page 133 Wednesday, February 3, 2021 5:44 PM

1342. Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SE
*1: Dessa lampor tänds när startknappen trycks till ON för att indikera att sys-temkontroll utförs. De släcks när hybridsystemet startas, eller efter några
sekunder. Om en lampa inte tänds, eller om en lampa inte släcks, kan en
störning ha uppstått i ett system. Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner kontrollera bilen.
*2: Lampan tänds när systemet stängs av.
*3: Lampan blinkar för att visa att systemet är i funktion.
*1, 2Toyota parkeringssensor avstängd, indikator
(i förekommande fall)sid. 360
*1, 2PKSB OFF, indikator (i förekommande fall)sid. 378
S-IPA, indikator (i förekommande fall)sid. 403
*1, 2BSM OFF, indikator (i förekommande fall)sid. 351
*1BSM-indikatorer i ytterbackspeglarna
(på ytterbackspeglarna) (i följande fall)sid. 351
*2”RCTA OFF”, indikator (i förekommande fall)sid. 370
Säkerhetsindikator (på mittpanelen)sid. 116, 11 9
*1, 3Slirindikeringslampa:sid. 443
*1, 2VSC OFF, indikeringslampasid. 444
*1, 2PCS, varningslampa (i förekommande fall)sid. 286
*1”PASSENGER AIR BAG”, indikeringslampa
(på mittpanelen) (i förekommande fall)sid. 49
IndikatorlamporSidor
OM10566SE.book Page 134 Wednesday, February 3, 2021 5:44 PM

1352. Instrumentgrupp
2
Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SE
Indikatorlampor och symboler som visas på
informationsdisplayen
IndikatorlamporSidor
*1, 2, 3
Bromshållning aktiv, indikatorsid. 252, 588
*1
Bromshållning viloläge, indikatorsid. 252
*4
LTA, indikator (i förekommande fall)sid. 301
Hastighetsbegränsare, indikator (i förekommande fall)sid. 348
Farthållare, indikator sid. 335, 341
Farthållare, indikator ”SET” sid. 335, 341
Aktiv farthållare, indikator (i förekommande fall)sid. 324
”SPORT”, indikatorsid. 346
”ECO MODE”, indikatorsid. 346
OM10566SE.book Page 135 Wednesday, February 3, 2021 5:44 PM

1362. Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SE
*1: Dessa lampor tänds när startknappen trycks till ON för att indikera att sys-temkontroll utförs. De släcks när hybridsystemet startas, eller efter några
sekunder. Om en lampa inte tänds, eller om en lampa inte släcks, kan en
störning ha uppstått i ett system. Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner kontrollera bilen.
*2: Lampan tänds för att visa att systemet är i funktion.
*3: Lampan blinkar för att indikera funktionsstörning.

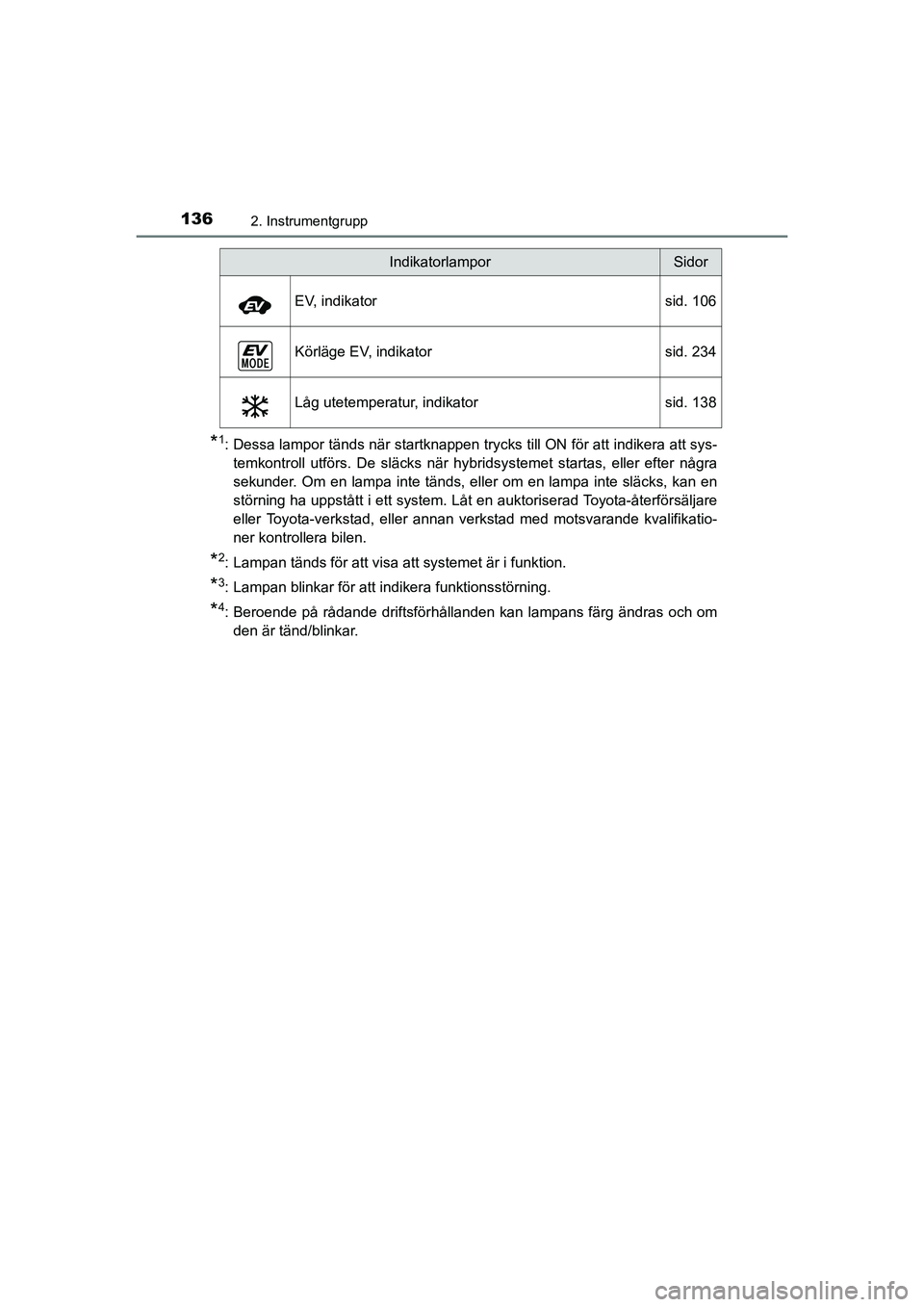

*4: Beroende på rådande driftsförhållanden kan lampans färg ändras och omden är tänd/blinkar. EV, indikator sid. 106
Körläge EV, indikator sid. 234
Låg utetemperatur, indikator sid. 138
IndikatorlamporSidor
OM10566SE.book Page 136 Wednesday, February 3, 2021 5:44 PM

1372. Instrumentgrupp
2
Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SE
Symboler på informationsdisplaySidor
Laddningssystem, varningslampa: sid. 584
Lågt oljetryck, varningslampa sid. 584
Hög kylvätsketemperatur, varningslampa sid. 589
Elektroniskt lås- och startsystem sid. 227
Hybridsystemet överhettas, varningslampa sid. 661
Bromsfrikopplingssystem/Kör-Start-kontroll sid. 590
VA R N I N G
n Om en varningslampa i säkerhetssystemet inte tänds
Om en varningslampa, t.ex. för ABS eller krockkuddarna, inte tänds när du
startar hybridsystemet kan det innebära att dessa system inte aktiveras så
att de kan skydda dig vid en olyckshändelse, vilket kan resultera i svåra el-
ler livshotande skador. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
kontrollera bilen.
OM10566SE.book Page 137 Wednesday, February 3, 2021 5:44 PM

1382. Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SE
Instrument och mätare
Enheterna som används på hastighetsmätaren kan variera beroende
på land.
Hybridsystem, indikator
Visar hybridsystemets uteffekt eller regenereringsnivå.
Informationsskärm
Ger föraren en mängd olika körrelaterade uppgifter. ( sid. 142)
Visar varningsmeddelanden om en funktionsstörning skulle uppstå.
(  sid. 595)
Hastighetsmätare
Visar bilens hastighet.
Bränslemätare
Visar bränslemängden i tanken.
Utetermometer
Displayen visar temperaturer från –40 °C till 50 °C. Indikeringslampan för
låg utetemperatur tänds när utetemperaturen är 3 °C eller lägre.
