TOYOTA C-HR 2021 Bruksanvisningar (in Swedish)

1392. Instrumentgrupp
2
Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SE
Vägmätare och trippmätare, display:
Visar följande information.
Vägmätare:
Visar bilens totala körsträcka.
Trippmätare:
Visar bilens körsträcka sedan den senaste nollställningen av mätaren
Trippmätarna A och B kan användas för att registrera och visa olika distan-
ser oberoende av varandra.
Växelläge och växelområde, display
Visar valt växelläge eller växelområde. (sid. 237)
Mätare för kylarvätsketemperatur
Visar motorns kylarvätsketemperatur.
Växlar mellan visning av vägmäta-
re och trippmätare när knappen
”TRIP” trycks in.
När trippmätaren visas nollställs
den om du håller knappen ”TRIP”
intryckt.
Ändra displayen
OM10566SE.book Page 139 Wednesday, February 3, 2021 5:44 PM

1402. Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SE

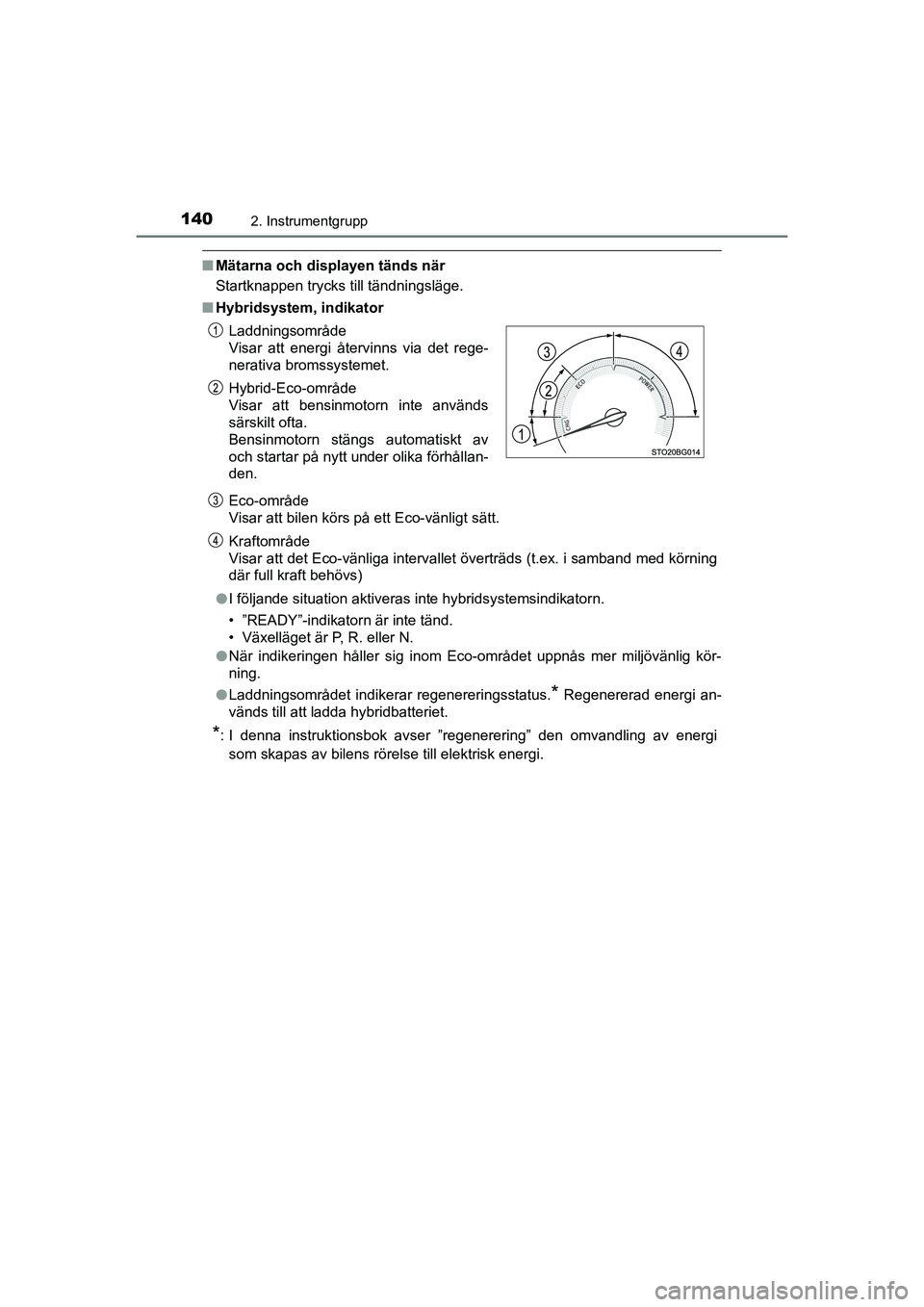

nMätarna och displayen tänds när
Startknappen trycks till tändningsläge.
n Hybridsystem, indikator
Eco-område
Visar att bilen körs på ett Eco-vänligt sätt.
Kraftområde
Visar att det Eco-vänliga intervallet överträds (t.ex. i samband med körning
där full kraft behövs)
l I följande situation aktiveras inte hybridsystemsindikatorn.
• ”READY”-indikatorn är inte tänd.
• Växelläget är P, R. eller N.
l När indikeringen håller sig inom Eco-området uppnås mer miljövänlig kör-
ning.
l Laddningsområdet indikerar regenereringsstatus.
* Regenererad energi an-
vänds till att ladda hybridbatteriet.
*: I denna instruktionsbok avser ”regenerering” den omvandling av energi
som skapas av bilens rörelse till elektrisk energi. Laddningsområde
Visar att energi återvinns via det rege-
nerativa bromssystemet.
Hybrid-Eco-område
Visar att bensinmotorn inte används
särskilt ofta.
Bensinmotorn stängs automatiskt av
och startar på nytt under olika förhållan-
den.
OM10566SE.book Page 140 Wednesday, February 3, 2021 5:44 PM

1412. Instrumentgrupp
2
Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SEn
Motorns varvtal
På hybridbilar kontrolleras motorns varvtal med precision för att bidra till att
förbättra bränsleeffektiviteten och reducera avgasutsläpp etc.
Det finns tillfällen när varvtalet som visas kan variera även när bilens status
och körförutsättningarna är desamma.
n Utetemperatur, display
lI följande situationer visas inte alltid korrekt utetemperatur eller visningen
kan ta längre tid än normalt att uppdateras.
• När bilen står stilla eller vid kö rning i låg hastighet (under 25 km/tim)
• Vid plötslig förändring av utetemperaturen (vid körning in i/ut ur garage
eller tunnel etc.)
l Om ”--” visas kan en funktionsstörning ha uppstått i systemet.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer kontrollera bilen.
n Ställa in klockan (i förekommande fall)
Klockorna kan ställas in på skärmen för multimediasystemet.
Se instruktionsboken till navigations/multimediasystemet.
OBSERVERA
nUndvik att motorn och dess komponenter skadas
Motorn kan överhettas om temperaturmätaren för kylvätskan går in i det rö-
da området (”H”). I så fall ska du omedelbart stanna på en säker plats och
kontrollera motorn när den har svalnat helt. ( sid. 659)
OM10566SE.book Page 141 Wednesday, February 3, 2021 5:44 PM

1422. Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SE
Informationsdisplay
Informationsdisplayen förser föraren med en mängd fordonsrelaterad
information.
lMenysymboler
Visar följande information när
en symbol väljs. ( sid. 143)
Viss information visas eventu-
ellt automatiskt beroende på si-
tuationen.
Körinformation
Välj för att visa olika körrelaterade data. ( sid. 143)
Display länkad till navigatio nssystem (i förekommande fall)
Välj för att visa följande information som är länkat till navigationssys-
temet.
• Vägledning
• Visning av kompass (norr uppåt/färdriktning uppåt)
Display länkad till ljudanläggningen (i förekommande fall)
Välj för att kunna välja ljudkälla eller spår med kontrol\
lerna på ratten.
Förarassistanssystem (i förekommande fall)
Välj för att visa driftsstatus för följande system:
• LTA (Linjeavkännare) ( sid. 301)
• Aktiv farthållare från 0 km/tim ( sid. 324)
• RSA (Vägskyltsigenkänning) ( sid. 316)
Varningsmeddelande, display
Välj för att visa varningsmeddelanden och föreslagna åtgärder om en
funktionsstörning känns av. (sid. 595)
Information på displayen
OM10566SE.book Page 142 Wednesday, February 3, 2021 5:44 PM

1432. Instrumentgrupp
2
Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SE

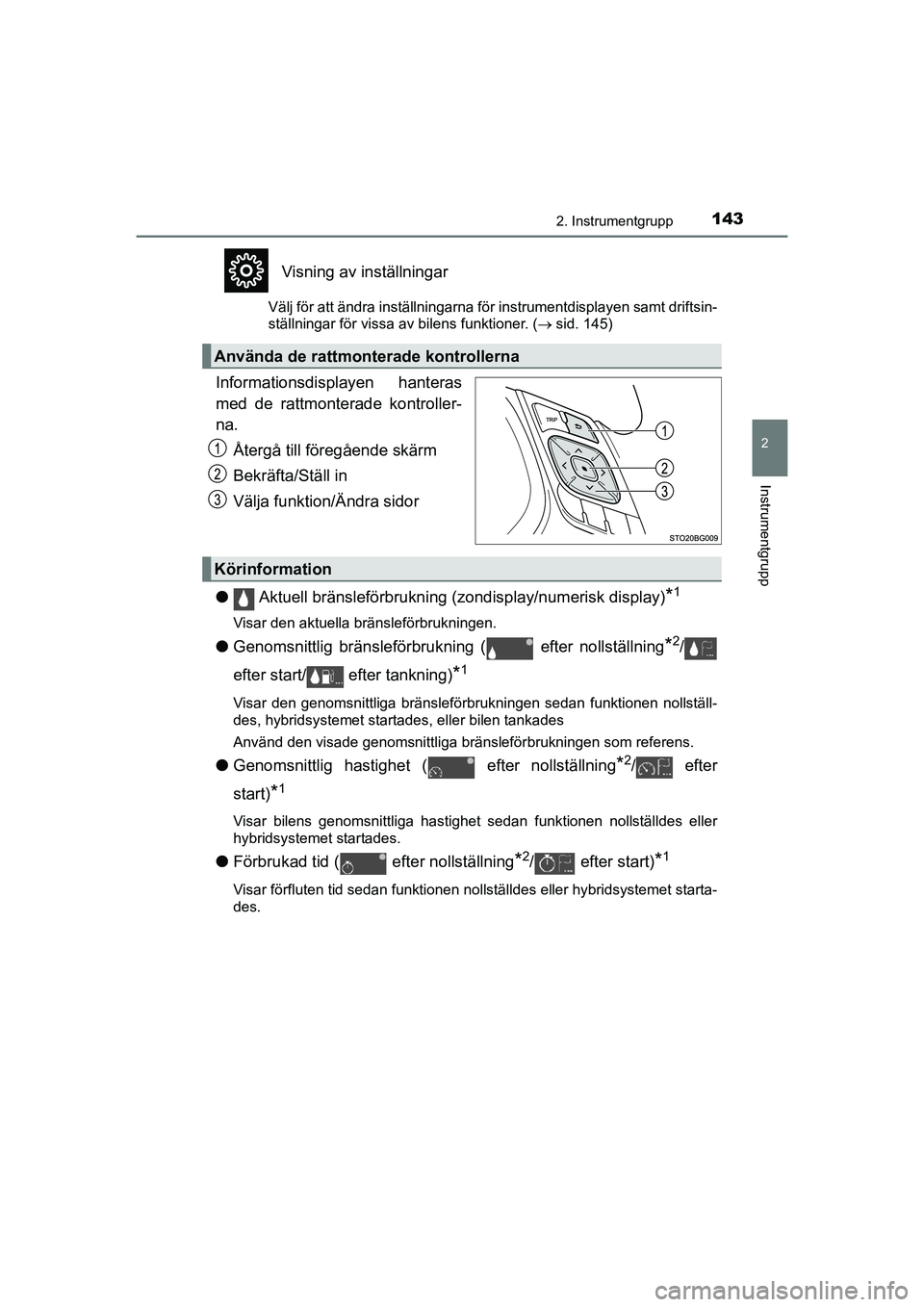

Visning av inställningar
Välj för att ändra inställningarna för instrumentdisplayen samt driftsin-
ställningar för vissa av bilens funktioner. (sid. 145)
Informationsdisplayen hanteras
med de rattmonterade kontroller-
na.
Återgå till föregående skärm
Bekräfta/Ställ in
Välja funktion/Ändra sidor
l Aktuell bränsleförbrukning (zondisplay/numerisk display)
*1
Visar den aktuella bränsleförbrukningen.
lGenomsnittlig bränsleförbrukning ( efter nollställning*2/
efter start/ efter tankning)
*1
Visar den genomsnittliga bränsleförbrukningen sedan funktionen nollställ-
des, hybridsystemet startades, eller bilen tankades
Använd den visade genomsnittliga bränsleförbrukningen som referens.
l Genomsnittlig hastighe t ( efter nollställning*2/ efter
start)
*1
Visar bilens genomsnittliga hastighet sedan funktionen nollställdes eller
hybridsystemet startades.
l Förbrukad tid ( efter nollställning*2/ efter start)*1
Visar förfluten tid sedan funktionen nollställdes eller hybridsystemet starta-
des.
Använda de rattmonterade kontrollerna
Körinformation
OM10566SE.book Page 143 Wednesday, February 3, 2021 5:44 PM

1442. Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SE

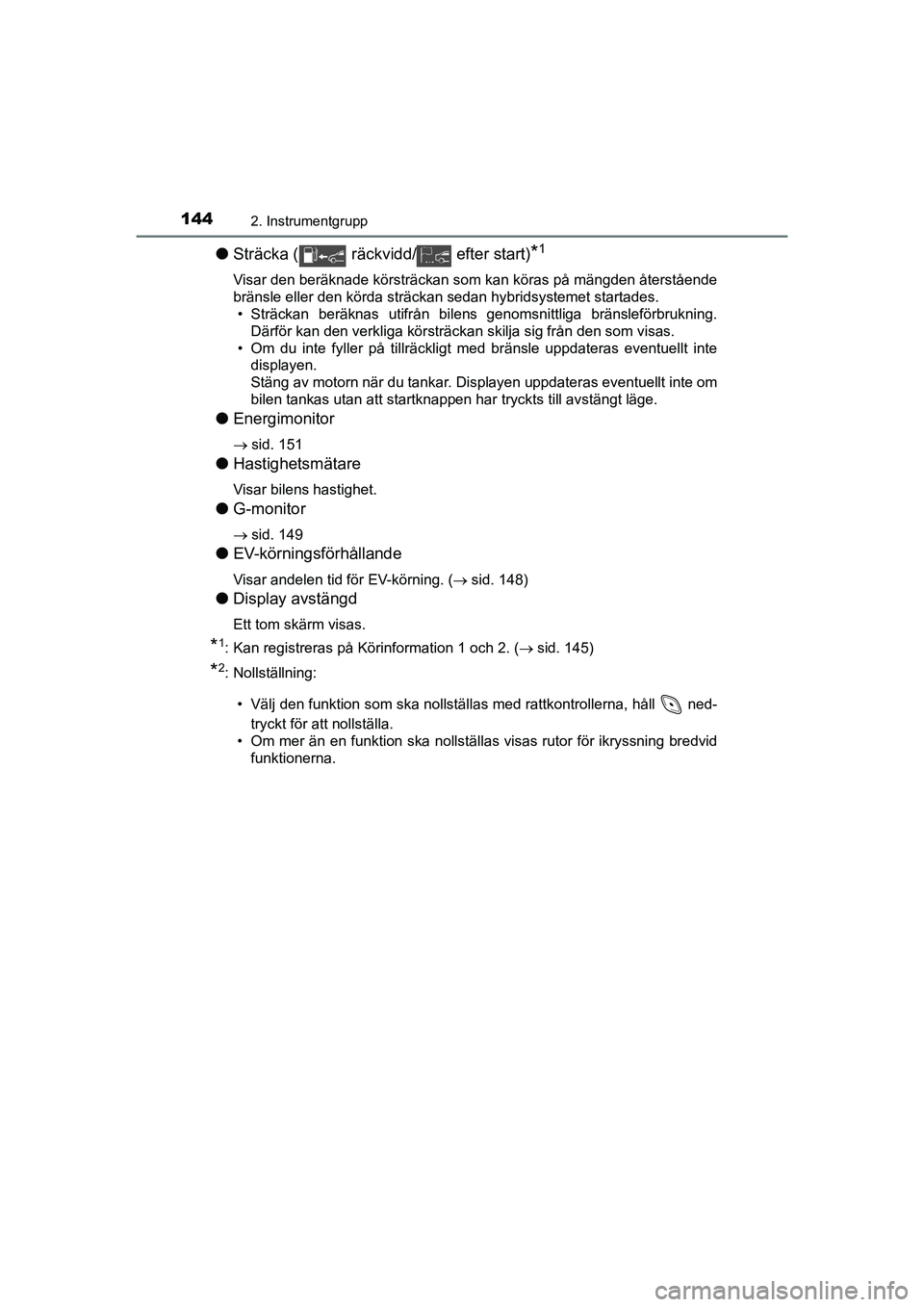

lSträcka ( räckvidd/ efter start)*1
Visar den beräknade körsträckan som kan köras på mängden återstående
bränsle eller den körda sträckan sedan hybridsystemet startades.
• Sträckan beräknas utifrån bilens genomsnittliga bränsleförbrukning.
Därför kan den verkliga körsträckan skilja sig från den som visas.
• Om du inte fyller på tillräckligt med bränsle uppdateras eventuellt inte displayen.
Stäng av motorn när du tankar. Displayen uppdateras eventuellt inte om
bilen tankas utan att startknappen har tryckts till avstängt läge.
l Energimonitor
 sid. 151
lHastighetsmätare
Visar bilens hastighet.
lG-monitor
 sid. 149
lEV-körningsförhållande
Visar andelen tid för EV-körning. ( sid. 148)
lDisplay avstängd
Ett tom skärm visas.
*1: Kan registreras på Körinformation 1 och 2. ( sid. 145)
*2: Nollställning:
• Välj den funktion som ska nollställas med rattkontrollerna, håll ned- tryckt för att nollställa.
• Om mer än en funktion ska nollställas visas rutor för ikryssning bredvid funktionerna.
OM10566SE.book Page 144 Wednesday, February 3, 2021 5:44 PM

1452. Instrumentgrupp
2
Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SE
Inställningarna för följande funktioner kan ändras, se sid. 683.
För funktioner som kan aktiveras eller inaktiveras växlar funktionen mellan
På och Av för varje gång knappen trycks in.
l LTA (Linjeavkännare) ( sid. 301)*1
Välj för att ställa in följande funktioner.
• Körfältsassistans På/Av
• Varningens känslighet
• Krängningsvarning på/av
• Krängningsvarningens känslighet
l PCS (Aktivt krockskyddssystem) ( sid. 283)*1
Välj för att ställa in följande funktioner.
• PCS på/av
• PCS:s känslighet
l BSM (Dödavinkelvarnare) ( sid. 351)*1
Välj för att ställa in följande funktioner.
• BSM, på/av
• BSM, känslighet
• BSM, ljusstyrka
•RCTA På/Av
l Toyotas parkeringssensor ( sid. 359)*1
Välj för att aktivera/inaktivera Toyota parkeringssensor.
l PKSB (Intelligent autobroms) ( sid. 377)
*1
Välj för att aktivera/inaktivera den intelligenta autobromsen.
Inställningar, display
OM10566SE.book Page 145 Wednesday, February 3, 2021 5:44 PM

1462. Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SE
l RSA (Vägskyltsigenkänning) ( sid. 316, 336)*1
Välj för att ställa in följande funktioner.
• RSA På/Av
• Farthållare med radar och vägskyltsigenkänning På/Av
l Körlägesväljare ( sid. 346)
l Belysning av instrumentpanelen ( sid. 149)
Välj för att ställa in instru mentbelysningens ljusstyrka.
l Inställningar för bilen
Välj menyn för inställning av följande funktioner:
• Toyotas parkeringssensor, inställning ( sid. 689)
*1
Välj för att ändra ljudvolymen på summertonen till Toyota parke-
ringssensor.
• Toyotas parkeringssensor och RCTA, inställ- ning ( sid. 689)
*1
Välj för att ändra ljudvolymen på summertonen till Toyota parke-
ringssensor och RCTA.
• RSA (Vägskyltsigenkänning), inställning ( sid. 691)
*1
Välj för att ställa in RS A (Vägskyltsigenkänning).
• (Däcktryckvarningssy stem), inställning (sid. 529)
Välj för att nollställa däc ktryckvarningssystemet.
OM10566SE.book Page 146 Wednesday, February 3, 2021 5:44 PM

1472. Instrumentgrupp
2
Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SE
lInstrument, inställningar
Välj menyn för inställning av följande funktioner:
•Språk
Välj för att ändra språket på displayen.
• Enheter
Välj för att ändra måttenheten för bränsleförbrukning.
• (EV-indikator), inställning
Välj för att aktivera/inaktivera EV-indikatorn.
• Körinformation 1 och 2
Välj för att välja upp till 2 funktioner som ska visas på skärmen för körin-
formation, max. 2 skärmar för körinformation kan ställas in.
• Snabbmeddelande
Välj för att ställa in de snabbmeddelanden*2, som kan visas i vissa situ-
ationer, påslagen/avstängd.
• Grundinställningar
Registrerade eller ändrade instrumentinställningar tas bort eller åter-
ställs till den ursprungliga inställningen.
*1: I förekommande fall
*2: Vägledningsdisplay för system som är länkat till navigationssystemet
(i förekommande fall) och visning av inkommande samtal i handsfree-
systemet (i förekommande fall).
OM10566SE.book Page 147 Wednesday, February 3, 2021 5:44 PM

1482. Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SE

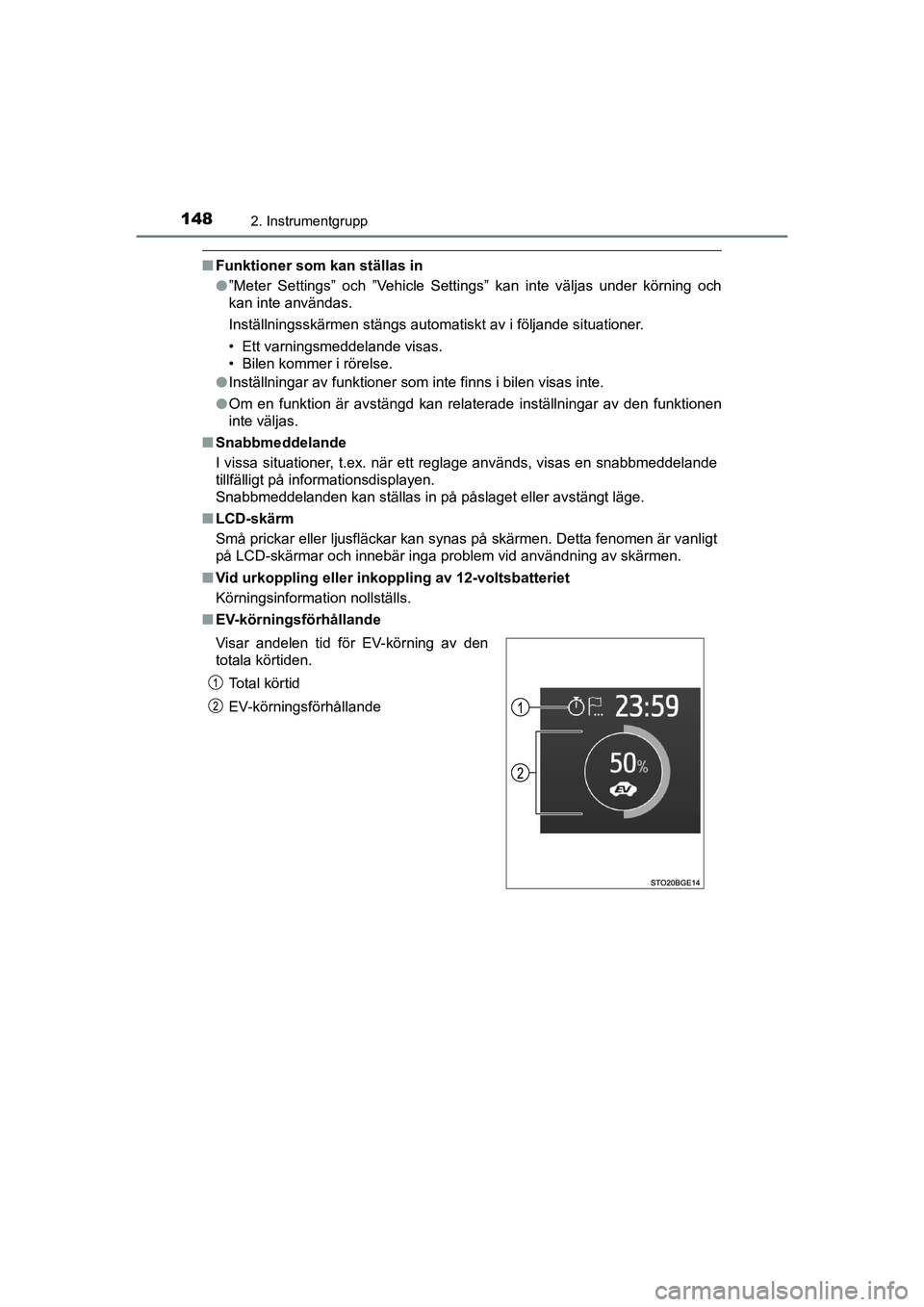

nFunktioner som kan ställas in
l”Meter Settings” och ”Vehicle Settings” kan inte väljas under körning och
kan inte användas.
Inställningsskärmen stängs automatiskt av i följande situationer.
• Ett varningsmeddelande visas.
• Bilen kommer i rörelse.
l Inställningar av funktioner som inte finns i bilen visas inte.
l Om en funktion är avstängd kan relaterade inställningar av den funktionen
inte väljas.
n Snabbmeddelande
I vissa situationer, t.ex. när ett reglage används, visas en snabbmeddelande
tillfälligt på informationsdisplayen.
Snabbmeddelanden kan ställas in på påslaget eller avstängt l\
äge.
n LCD-skärm
Små prickar eller ljusfläckar kan synas på skärmen. Detta fenomen är vanligt
på LCD-skärmar och innebär inga problem vid användning av sk\
ärmen.
n Vid urkoppling eller inko ppling av 12-voltsbatteriet
Körningsinformation nollställs.
n EV-körningsförhållande
Visar andelen tid för EV-körning av den
totala körtiden.
To t a l k ö r t i d
EV-körningsförhållande
