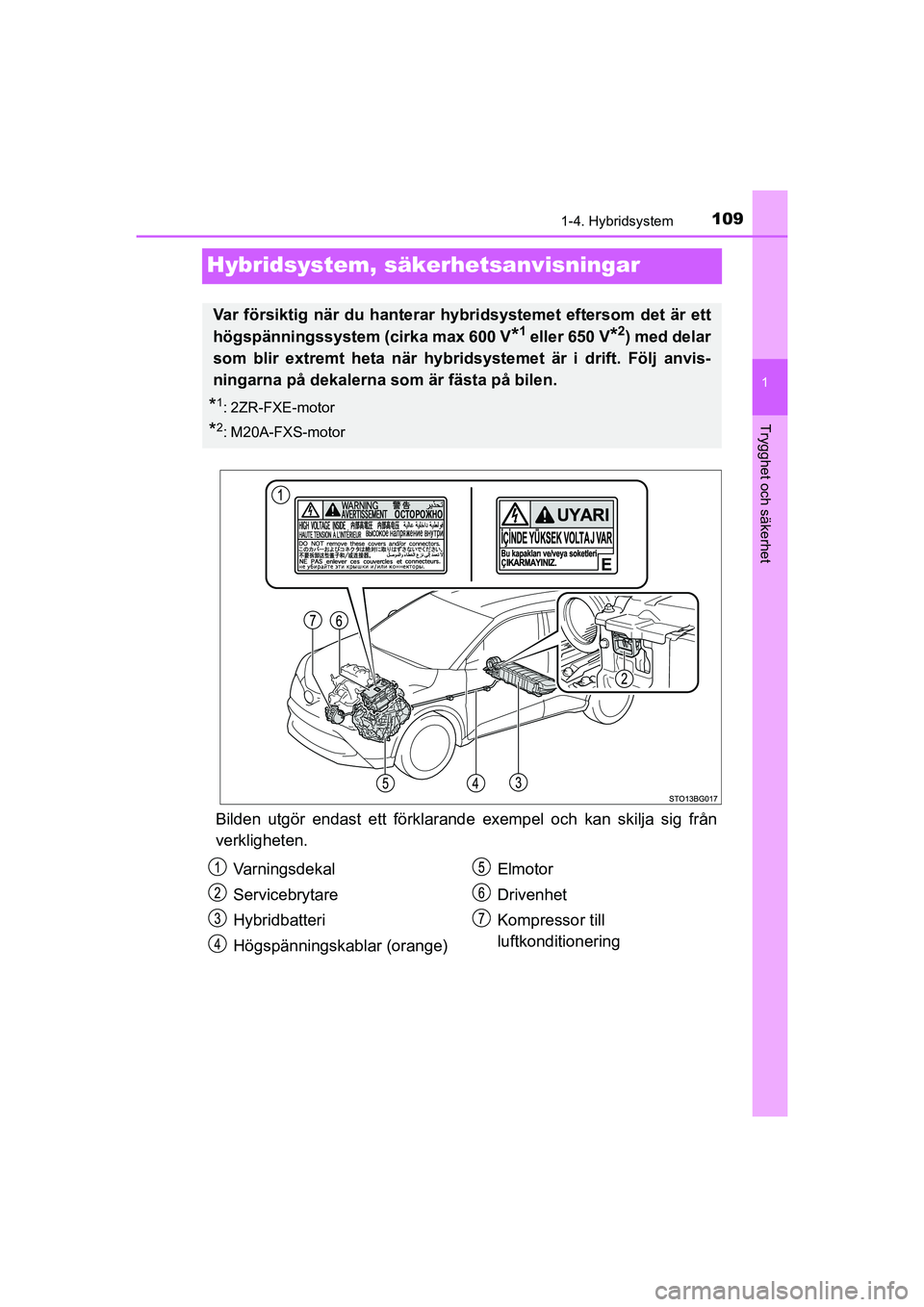

1-4. Hybridsystem
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10647SE
Hybridsystem, säkerhetsanvisningar
Bilden utgör endast ett förklarand e exempel och kan skilja sig från
verkligheten.
Var försiktig när du hanterar hybr idsystemet eftersom det är ett
högspänningssystem (cirka max 600 V
*1 eller 650 V*2) med delar
som blir extremt heta när hybridsystemet är i drift. Följ anvis-
ningarna på dekalerna som är fästa på bilen.
*1: 2ZR-FXE-motor
*2: M20A-FXS-motor
Varningsdekal
Servicebrytare
Hybridbatteri
Högspänningskablar (orange) Elmotor
Drivenhet
Kompressor till
luftkonditionering
OM10566SE.book Page 109 Wednesday, February 3, 2021 5:44 PM

1101-4. Hybridsystem
C-HR_HV_OM_Europe_OM10647SE
En luftventil är placerad under
baksätets högra sida för kylning
av hybridbatteriet. Om ventilen
blockeras kan hybridbatteriets in-
och uteffekt reduceras.
Nödavstängningssystemet blockerar högspänningen och stänger av
bränslepumpen för att minimera risken för elektriska stötar och bräns-
leläckage om kollisionssensorn känne r av en stöt som överskrider ett
visst gränsvärde. Om nödavstängni ngssystemet aktiveras kan bilen
inte startas om. Kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkst ad med motsvarande kvalifikatio-
ner för att starta om systemet.
Ett meddelande visas automatiskt om en funktionsstörning uppstår i
hybridsystemet eller om felaktigt handhavande sker.
Om ett varningsmeddelande visas
på informations displayen, läs
meddelandet och följ anvisningar-
na.
Hybridbatteri, luftinsugsventil
Avstängningssystem i nödsituationer
Hybridsystemet, varningsmeddelande
OM10566SE.book Page 110 Wednesday, February 3, 2021 5:44 PM

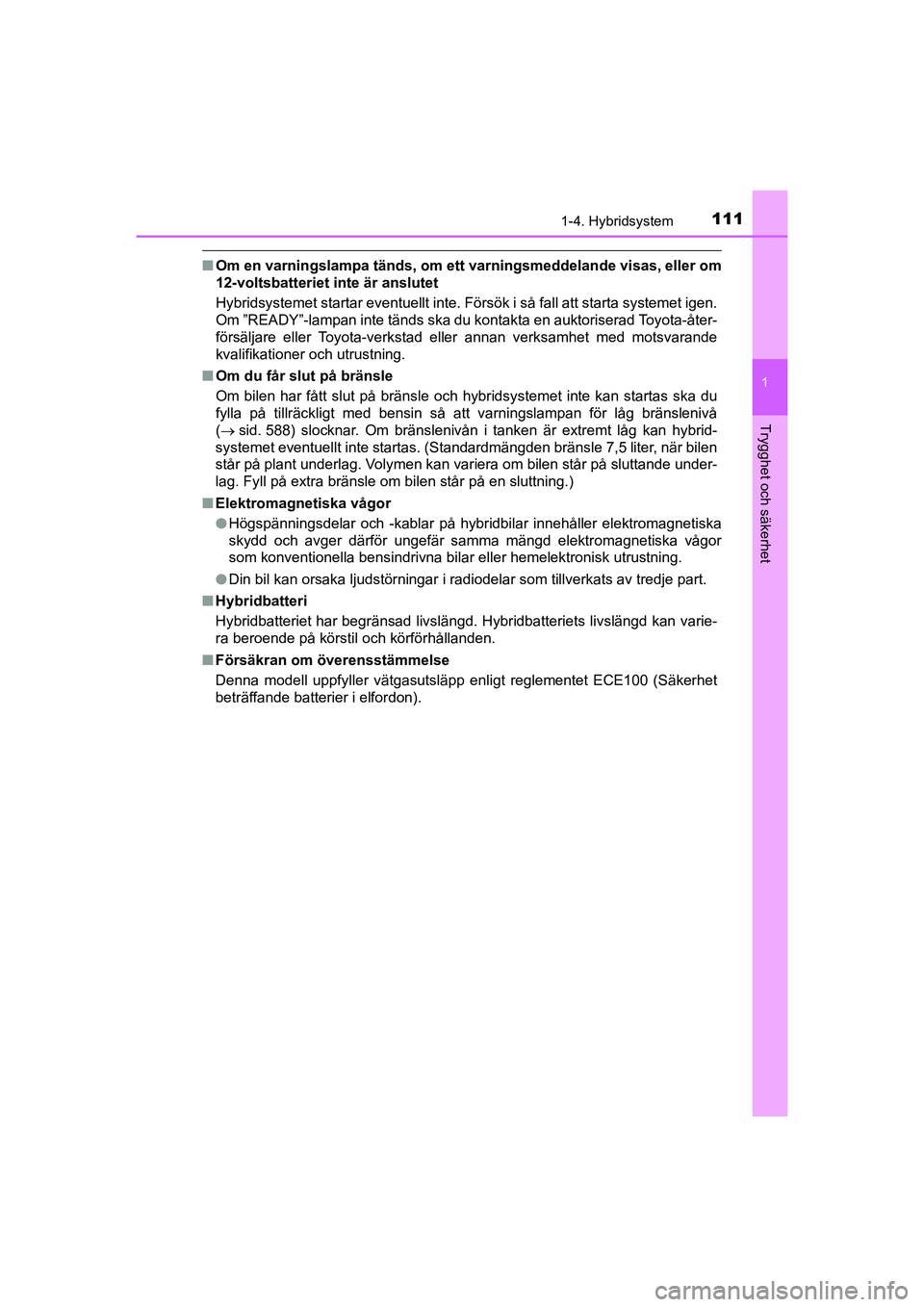

1111-4. Hybridsystem
1
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10647SE
nOm en varningslampa tänds, om ett varningsmeddelande visas, eller om
12-voltsbatteriet inte är anslutet
Hybridsystemet startar eventuellt inte. Försök i så fall att starta systemet igen.
Om ”READY”-lampan inte tänds ska du kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad eller annan verksamhet med motsvarande
kvalifikationer och utrustning.
n Om du får slut på bränsle
Om bilen har fått slut på bränsle och hybridsystemet inte kan startas ska du
fylla på tillräckligt med bensin så att varningslampan för låg bränslenivå
( sid. 588) slocknar. Om bränslenivån i tanken är extremt låg kan hybrid-
systemet eventuellt inte startas. (Standardmängden bränsle 7,5 liter, när bilen
står på plant underlag. Volymen kan variera om bilen står på sluttande under-
lag. Fyll på extra bränsle om bilen står på en sluttning.)
n Elektromagnetiska vågor
lHögspänningsdelar och -kablar på hybridbilar innehåller elektromagnetiska
skydd och avger därför ungefär samma mängd elektromagnetiska vågor
som konventionella bensindrivna bilar eller hemelektronisk utrustning.
l Din bil kan orsaka ljudstörningar i radiodelar som tillverkats av tredje part.
n Hybridbatteri
Hybridbatteriet har begränsad livslängd. Hybridbatteriets livslängd kan varie-
ra beroende på körstil och körförhållanden.
n Försäkran om överensstämmelse
Denna modell uppfyller vätgasutsläpp enligt reglementet ECE100 (Säkerhet
beträffande batterier i elfordon).
OM10566SE.book Page 111 Wednesday, February 3, 2021 5:44 PM

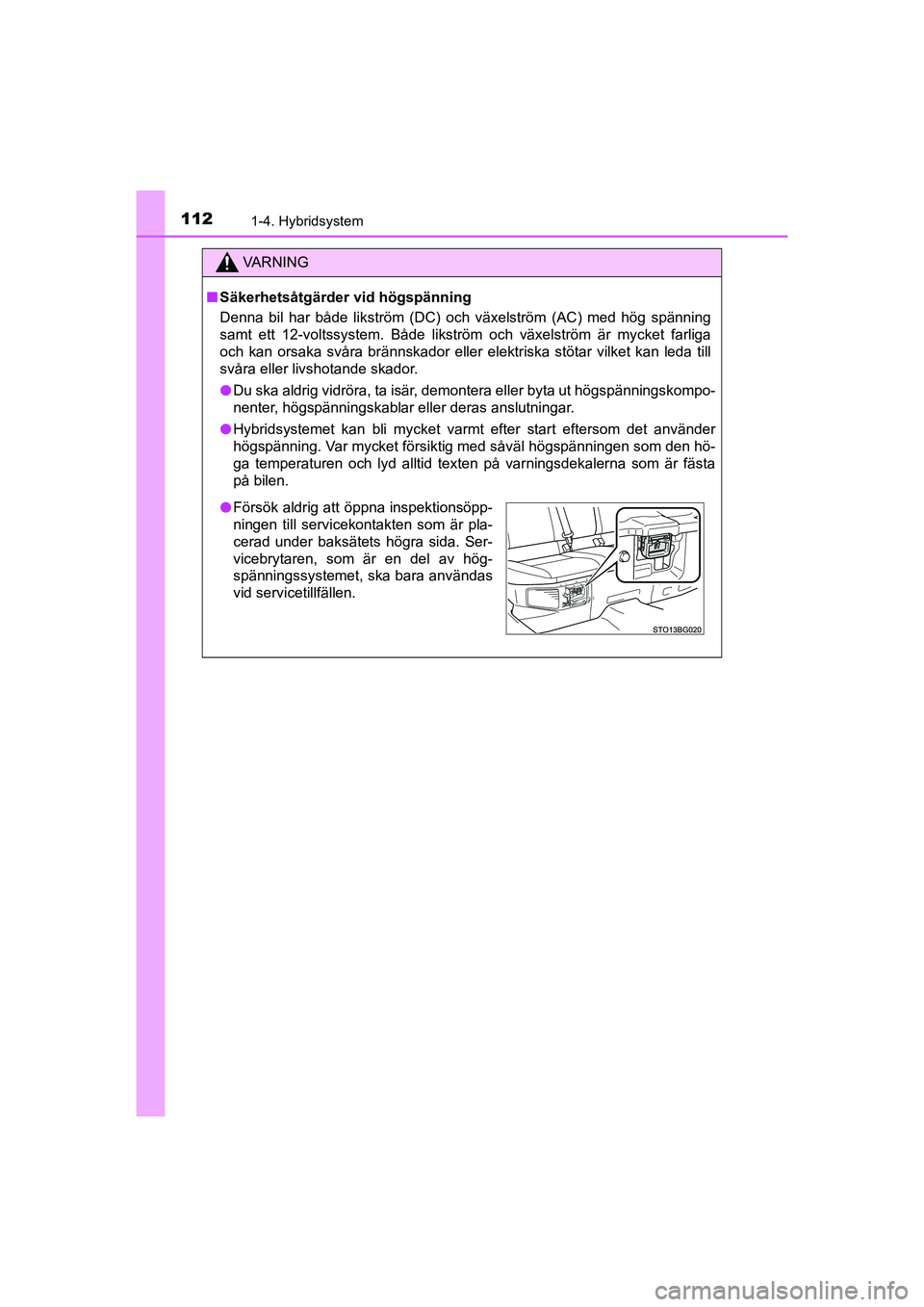

1121-4. Hybridsystem
C-HR_HV_OM_Europe_OM10647SE
VA R N I N G
nSäkerhetsåtgärder vid högspänning
Denna bil har både likström (DC) och växelström (AC) med hög spänning
samt ett 12-voltssystem. Både likström och växelström är mycket farliga
och kan orsaka svåra brännskador eller el ektriska stötar vilket kan leda till
svåra eller livshotande skador.
l Du ska aldrig vidröra, ta isär, demontera eller byta ut högspänningskompo-
nenter, högspänningskablar eller deras anslutningar.
l Hybridsystemet kan bli mycket varmt efter start eftersom det använder
högspänning. Var mycket försiktig med såväl högspänningen som den hö\
-
ga temperaturen och lyd alltid texten på varningsdekalerna som är fästa
på bilen.
lFörsök aldrig att öppna inspektionsöpp-
ningen till servicekontakten som är pla-
cerad under baksätets högra sida. Ser-
vicebrytaren, som är en del av hög-
spänningssystemet, ska bara användas
vid servicetillfällen.
OM10566SE.book Page 112 Wednesday, February 3, 2021 5:44 PM

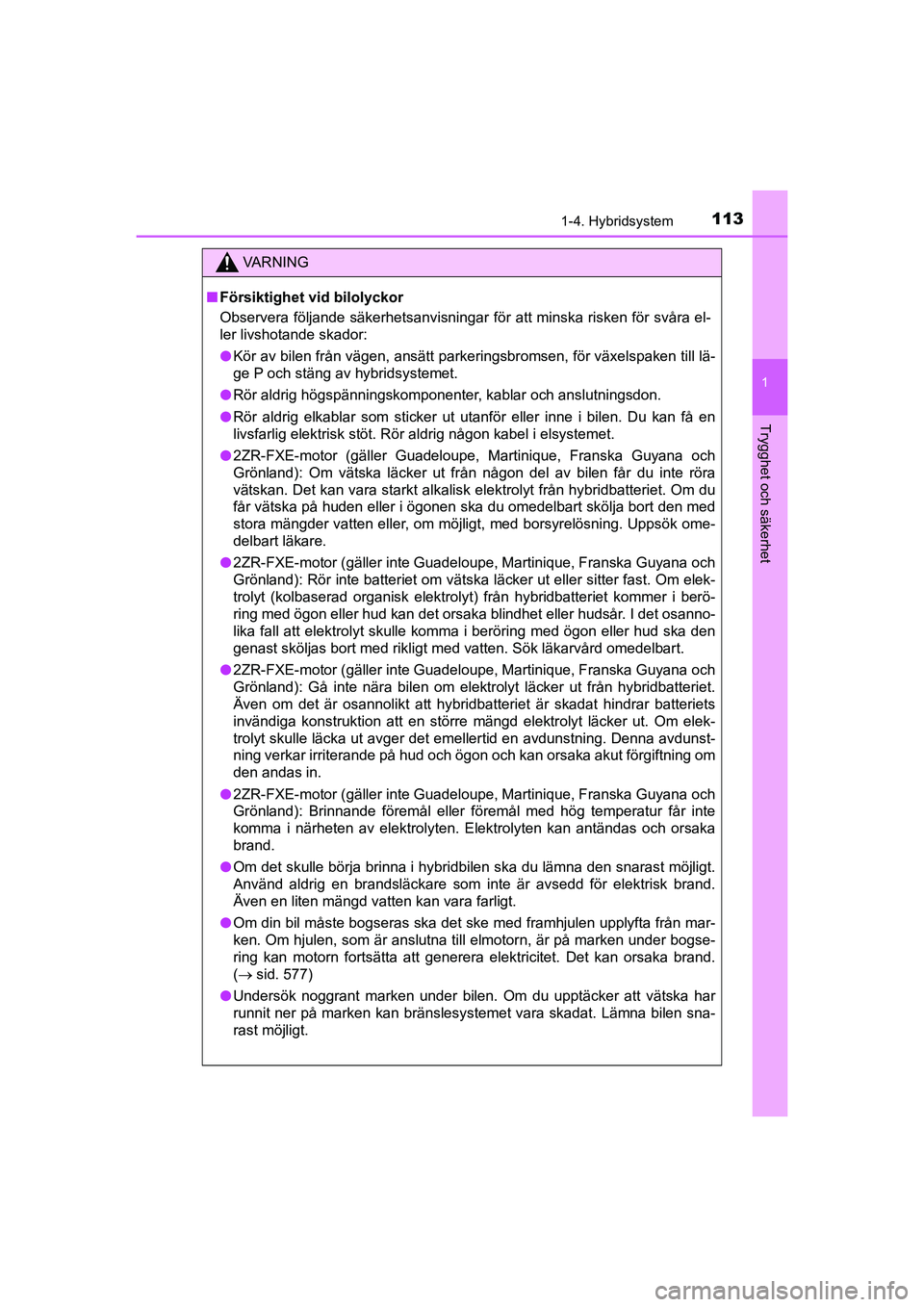

1131-4. Hybridsystem
1
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10647SE
VA R N I N G
nFörsiktighet vid bilolyckor
Observera följande säkerhetsanvisningar för att minska risken för svåra el-
ler livshotande skador:
l Kör av bilen från vägen, ansätt parkeringsbromsen, för växelspaken till lä-
ge P och stäng av hybridsystemet.
l Rör aldrig högspänningskomponenter, kablar och anslutningsdon.
l Rör aldrig elkablar som sticker ut utanför eller inne i bilen. Du kan få en
livsfarlig elektrisk stöt. Rör aldrig någon kabel i elsystemet.
l 2ZR-FXE-motor (gäller Guadeloupe, Martinique, Franska Guyana och
Grönland): Om vätska läcker ut från någon del av bilen får du inte röra
vätskan. Det kan vara starkt alkalisk elektrolyt från hybridbatteriet. Om du
får vätska på huden eller i ögonen ska du omedelbart skölja bort den med
stora mängder vatten eller, om möjlig t, med borsyrelösning. Uppsök ome-
delbart läkare.
l 2ZR-FXE-motor (gäller inte Guadeloupe, Martinique, Franska Guyana och
Grönland): Rör inte batteriet om vätska läcker ut eller sitter fast. Om elek-
trolyt (kolbaserad organisk elektrolyt) från hybridbatteriet kommer i berö-
ring med ögon eller hud kan det orsaka blindhet eller hudsår. I det osanno-
lika fall att elektrolyt skulle komma i beröring med ögon eller hud ska den
genast sköljas bort med rikligt med vatten. Sök läkarvård omedelbart.
l 2ZR-FXE-motor (gäller inte Guadeloupe, Martinique, Franska Guyana och
Grönland): Gå inte nära bilen om elektrolyt läcker ut från hybridbatteriet.
Även om det är osannolikt att hybridbatteriet är skadat hindrar batteriets
invändiga konstruktion att en större mängd elektrolyt läcker\
ut. Om elek-
trolyt skulle läcka ut avger det emellertid en avdunstning. Denna avdunst-
ning verkar irriterande på hud och ögon och kan orsaka akut förgiftning om
den andas in.
l 2ZR-FXE-motor (gäller inte Guadeloupe, Martinique, Franska Guyana och
Grönland): Brinnande föremål eller föremål med hög temperatur får inte
komma i närheten av elektrolyten. Elektrolyten kan antändas och orsaka
brand.
l Om det skulle börja brinna i hybridbilen ska du lämna den snarast möjligt.
Använd aldrig en brandsläckare som inte är avsedd för elektrisk brand.
Även en liten mängd vatten kan vara farligt.
l Om din bil måste bogseras ska det ske med framhjulen upplyfta från mar-
ken. Om hjulen, som är anslutna till elmotorn, är på marken under bogse-
ring kan motorn fortsätta att generera elektricitet. Det kan orsaka brand.
( sid. 577)
l Undersök noggrant marken under bilen. Om du upptäcker att vätska har
runnit ner på marken kan bränslesystemet vara skadat. Lämna bilen sna-
rast möjligt.
OM10566SE.book Page 113 Wednesday, February 3, 2021 5:44 PM

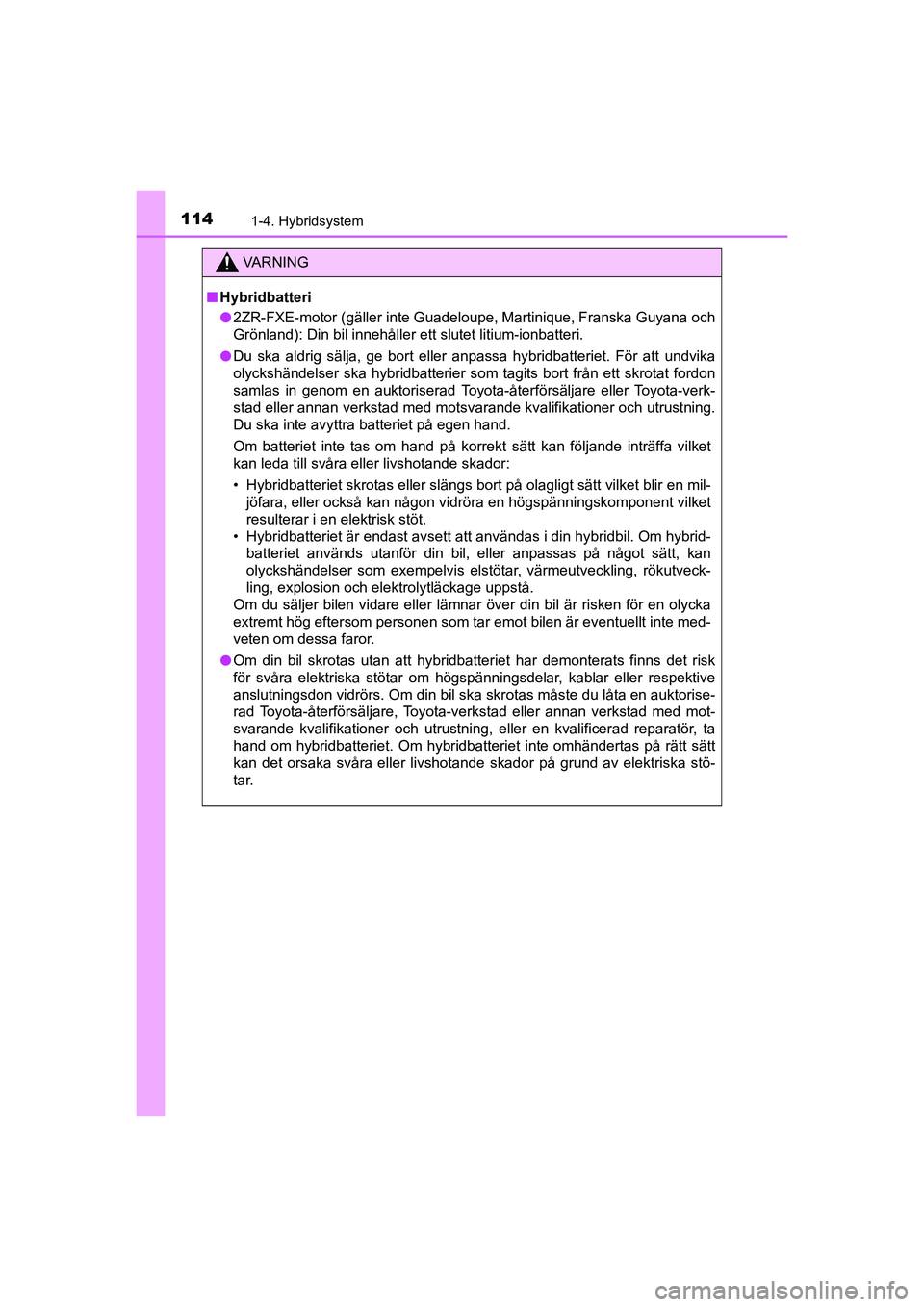

1141-4. Hybridsystem
C-HR_HV_OM_Europe_OM10647SE
VA R N I N G
nHybridbatteri
l 2ZR-FXE-motor (gäller inte Guadeloupe, Martinique, Franska Guyana och
Grönland): Din bil innehåller ett slutet litium-ionbatteri.
l Du ska aldrig sälja, ge bort eller anpassa hybridbatteriet. För att undvika
olyckshändelser ska hybridbatterier som tagits bort från ett skrotat fordon
samlas in genom en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad eller annan verkstad med motsvarande kvalifikationer och utrustning.
Du ska inte avyttra batteriet på egen hand.
Om batteriet inte tas om hand på korrekt sätt kan följande inträffa vilket
kan leda till svåra eller livshotande skador:
• Hybridbatteriet skrotas eller slängs bort på olagligt sätt vilket blir en mil-
jöfara, eller också kan någon vidröra en högspänningskomponent vilket
resulterar i en elektrisk stöt.
• Hybridbatteriet är endast avsett att användas i din hybridbil. Om hybrid- batteriet används utanför din bil, eller anpassas på något sätt, kan
olyckshändelser som exempelvis elstötar, värmeutveckling, rökutveck-
ling, explosion och elektrolytläckage uppstå.
Om du säljer bilen vidare eller lämnar över din bil är risken för en olycka
extremt hög eftersom personen som tar emot bilen är eventuellt inte med-
veten om dessa faror.
l Om din bil skrotas utan att hybridbatteriet har demonterats finns det risk
för svåra elektriska stötar om högspänningsdelar, kablar eller respektive
anslutningsdon vidrörs. Om din bil ska skrotas måste du låta en auktorise-
rad Toyota-återförsäljare, Toyota-verkstad eller annan verkstad med mot-
svarande kvalifikationer och utrustning, eller en kvalificerad reparatör, ta
hand om hybridbatteriet. Om hybridbatteriet inte omhändertas på rätt sätt
kan det orsaka svåra eller livshotande skador på grund av elektriska stö-
tar.
OM10566SE.book Page 114 Wednesday, February 3, 2021 5:44 PM

1151-4. Hybridsystem
1
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10647SE
OBSERVERA
nHybridbatteri, luftinsugsventil
l Kontrollera att ingenting blockerar luftintagsventilen, t.ex. stolöverdrag,
plastöverdrag eller bagage. Hybridbatteriet kan överhettas och skadas.
l Om damm eller liknande har samlats i luftintagsventilen ska den rengöras
med dammsugare så att ventilen inte blir igensatt.
l Blöt inte ner luftintagsventilen och låt inga främmande ämnen komma in i
dem eftersom det kan orsaka kortslutning och skada hybridbatteriet.
l Förvara aldrig större vattenmängder i bilen som t.ex. vattenkylningsflas-
kor. Om vatten spills på hybridbatteriet kan det skadas. Låt en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera bilen.
l Ett filter är installerat i luftinsugsventilen. Om filtret är synligt smutsigt efter
rengöringen av luftinsugsventilen ska det rengöras eller bytas ut. För infor-
mation om rengöring eller byte, se sid. 543.
l Om ”Underhåll krävs för hybridbatteriets kyldelar. Se bilens instruktions-
bok” visas på informationsdisplayen kan luftintagsventilen och filtret vara
igensatta. Se sid. 543 för information om rengöring av luftintagsventilen.
OM10566SE.book Page 115 Wednesday, February 3, 2021 5:44 PM

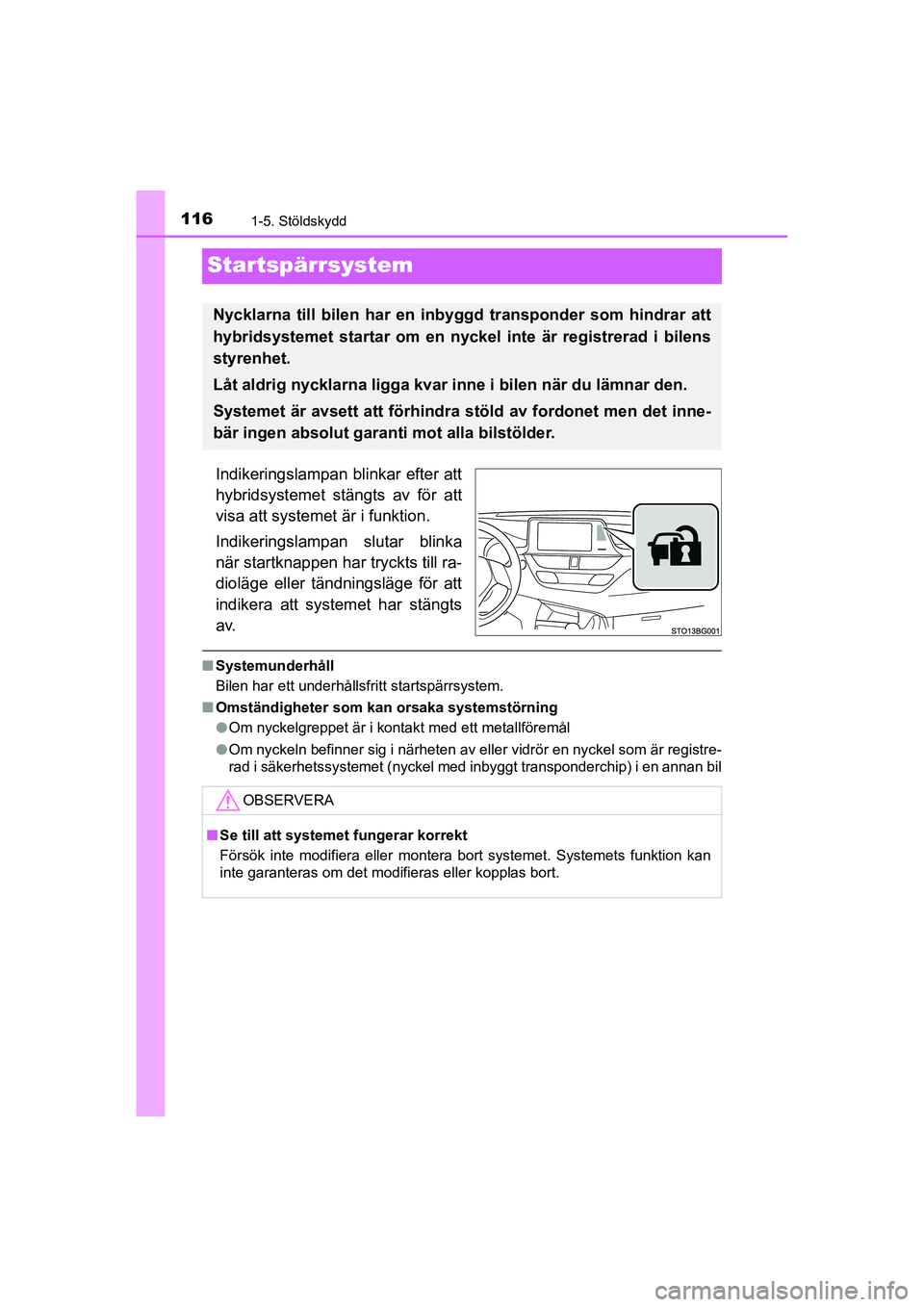

1161-5. Stöldskydd
C-HR_HV_OM_Europe_OM10647SE
Startspärrsystem
Indikeringslampan blinkar efter att
hybridsystemet stängts av för att
visa att systemet är i funktion.
Indikeringslampan slutar blinka
när startknappen har tryckts till ra-
dioläge eller tändningsläge för att
indikera att systemet har stängts
av.
nSystemunderhåll
Bilen har ett underhållsfritt startspärrsystem.
n Omständigheter som kan orsaka systemstörning
lOm nyckelgreppet är i kontakt med ett metallföremål
l Om nyckeln befinner sig i närheten av eller vidrör en nyckel som är registre-
rad i säkerhetssystemet (nyckel med inbyggt transponderchip) i en annan bil
Nycklarna till bilen har en i nbyggd transponder som hindrar att
hybridsystemet startar om en nyckel inte är registrerad i bilens
styrenhet.
Låt aldrig nycklarna ligga kvar inne i bilen när du lämnar den.
Systemet är avsett att förhindra stöld av fordonet men det inne-
bär ingen absolut garanti mot alla bilstölder.
OBSERVERA
n Se till att systemet fungerar korrekt
Försök inte modifiera eller montera bort systemet. Systemets funktion kan
inte garanteras om det modifieras eller kopplas bort.
OM10566SE.book Page 116 Wednesday, February 3, 2021 5:44 PM

117
1
1-5. Stöldskydd
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10647SE
Dubbelsidigt låssystem
Modeller med detta system har
dekaler på rutorna i båda framdör-
rarna.
Tryck startknappen till avstängt läge och be samtliga passagerare
lämna bilen, kontrollera att alla dörrar är stängda.
Med det elektroniska låssystemet (i förekommande fall):
Vidrör sensorytan på det yttre dörrhandtaget två gånger inom fem se-
kunder.
Med fjärrkontrollen:
Tryck på två gånger inom fem sekunder.
: I förekommande fall
Obehörigt tillträde till bilen förhindras genom att dörrupplås-
ningsfunktionen kopplas ur från såväl insidan som utsidan.
Aktivering av det dubbelsidiga låssystemet
OM10566SE.book Page 117 Wednesday, February 3, 2021 5:44 PM

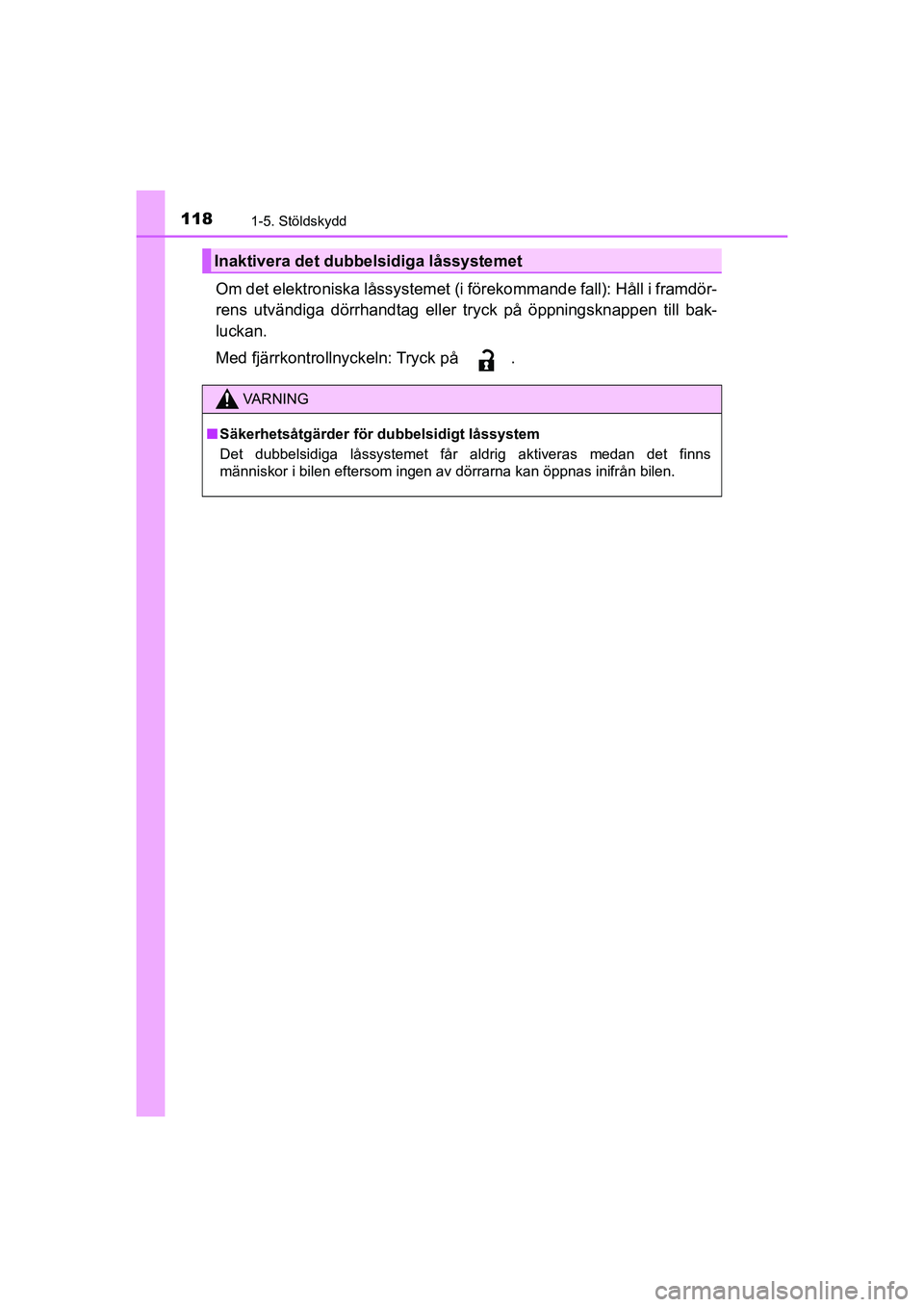

1181-5. Stöldskydd
C-HR_HV_OM_Europe_OM10647SE
Om det elektroniska låssystemet (i förekommande fall): Håll i framdör-
rens utvändiga dörrhandtag eller tryck på öppningsknapp en till bak-
luckan.
Med fjärrkontrollnyckeln: Tryck på .
Inaktivera det dubbels idiga låssystemet
VA R N I N G
nSäkerhetsåtgärder för dubbelsidigt låssystem
Det dubbelsidiga låssystemet får aldrig aktiveras medan det finns
människor i bilen eftersom ingen av dörrarna kan öppnas inifrån bilen.
OM10566SE.book Page 118 Wednesday, February 3, 2021 5:44 PM
