INNEHÅLLSFÖRTECKNING2
C-HR_HV_OM_Europe_OM10647SEFör din information .........................8
Så här läser du den här
instruktionsboken .......................12
Söka information ..........................13
Bildregister ...................................14
1-1. För säker körning Innan du börjar köra.............26
För säker körning .................28
Säkerhetsbälten ...................30
Krockkuddar.........................35
Säkerhetsåtgärder beträffande avgaser...........48
1-2. Barn och säkerhet Manuellt i-/urkopplingssystem
för krockkuddarna vid
framsätespassagerar-
platsen ...............................49
Åka med barn i bilen ............52
Bilbarnstolar .........................53
1-3. Assistans i nödsituation eCall.....................................91
1-4. Hybridsystem Hybridsystem, funktioner ...104
Hybridsystem, säkerhetsanvisningar.......109
1-5. Stöldskydd Startspärrsystem................116
Dubbelsidigt låssystem ......117
Larm...................................119
Stöldskyddsdekaler............127 2. Instrumentgrupp
Varnings- och indikatorlampor ............... 130
Instrument och mätare ...... 138
Informationsdisplay ........... 142
Energimonitor/ förbrukningsskärm .......... 151
1Trygghet och säkerhet
2Instrumentgrupp
OM10566SE.book Page 2 Wednesda y, February 3, 2021 5:44 PM

17Bildregister
C-HR_HV_OM_Europe_OM10647SEInformationsdisplay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 142
Om varningsmeddelande eller indikator visas . . . . . . . . . . . . sid. 595
Körriktningsvisare, spak. . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 246
Strålkastaromkopplare . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 255
Strålkastare/främre positionsljus/bakljus/
varselljus (DRL) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 255
Dimljus, fram
*1/dimljus, bak . . . . . . . . . . . . . . . . . . . . . . . . . sid. 265
Torkar- och spolarspak . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 267
Bakrutetorkare och spolare, reglage . . . . . . . . . . . . . . . . . sid. 270
Användning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 267, 270
Påfyllning av spolarvätska . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 521
Strålkastarspolare
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 267
Varningsblinkers, reglage . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 574
Motorhuv, öppningsspak . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 506
Frikopplingsspak för rattens längd- och
höjdinställning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 192
Luftkonditionering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 458
Användning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 458
Eluppvärmd bakruta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 462
Eluppvärmda stolar
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . sid. 467
Navigations/multimediasystem
*1, 2
Energimonitor/förbrukningsskärm . . . . . . . . . . . . . . . . . . . . . sid. 151
*1: I förekommande fall
*2: Modeller med navigations/multimediasystem, se instruktionsboken till navigations/multimediasystemet.
OM10566SE.book Page 17 Wednesday, February 3, 2021 5:44 PM

1101-4. Hybridsystem
C-HR_HV_OM_Europe_OM10647SE
En luftventil är placerad under
baksätets högra sida för kylning
av hybridbatteriet. Om ventilen
blockeras kan hybridbatteriets in-
och uteffekt reduceras.
Nödavstängningssystemet blockerar högspänningen och stänger av
bränslepumpen för att minimera risken för elektriska stötar och bräns-
leläckage om kollisionssensorn känne r av en stöt som överskrider ett
visst gränsvärde. Om nödavstängni ngssystemet aktiveras kan bilen
inte startas om. Kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkst ad med motsvarande kvalifikatio-
ner för att starta om systemet.
Ett meddelande visas automatiskt om en funktionsstörning uppstår i
hybridsystemet eller om felaktigt handhavande sker.
Om ett varningsmeddelande visas
på informations displayen, läs
meddelandet och följ anvisningar-
na.
Hybridbatteri, luftinsugsventil
Avstängningssystem i nödsituationer
Hybridsystemet, varningsmeddelande
OM10566SE.book Page 110 Wednesday, February 3, 2021 5:44 PM

1151-4. Hybridsystem
1
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10647SE

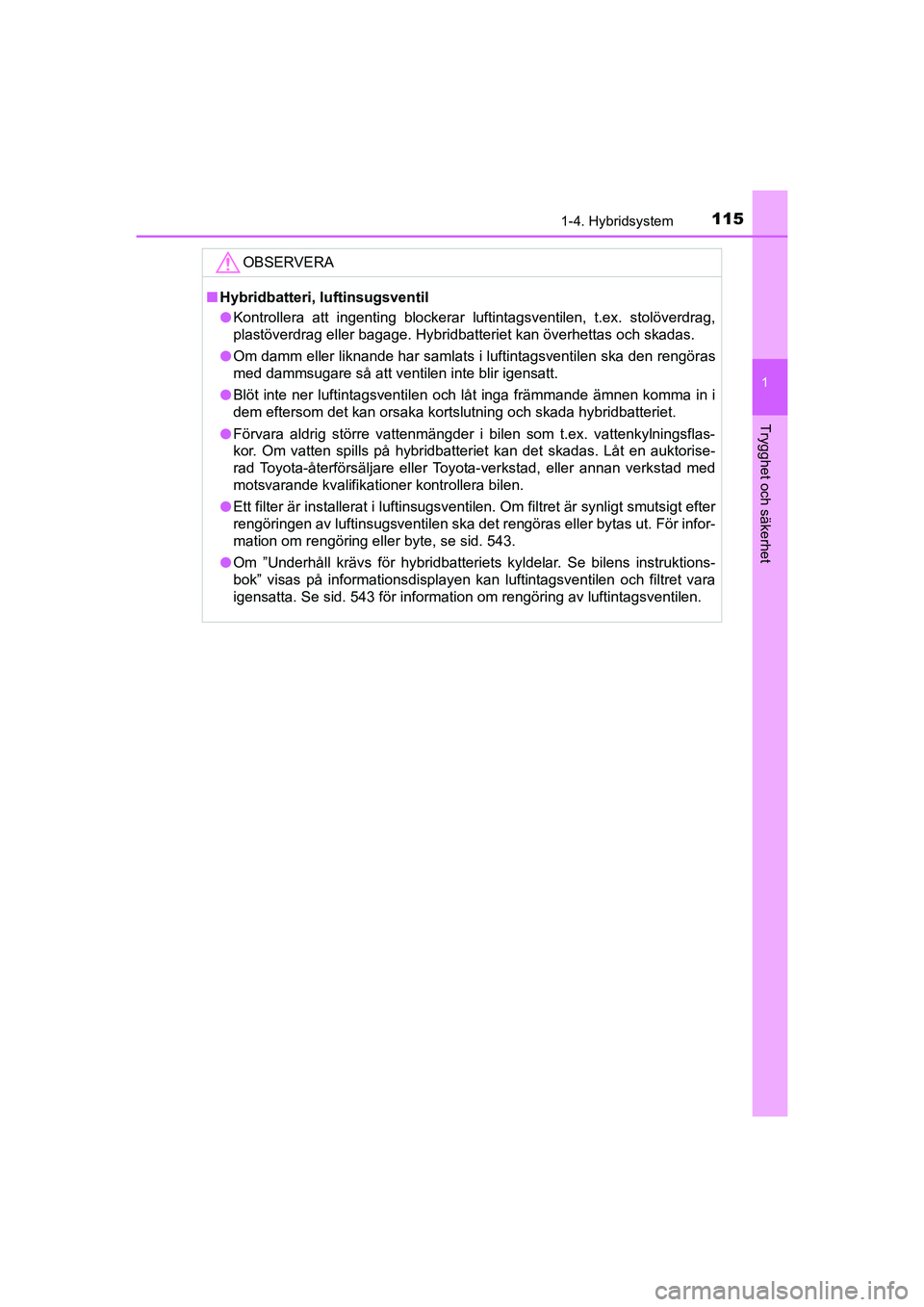

OBSERVERA
nHybridbatteri, luftinsugsventil
l Kontrollera att ingenting blockerar luftintagsventilen, t.ex. stolöverdrag,
plastöverdrag eller bagage. Hybridbatteriet kan överhettas och skadas.
l Om damm eller liknande har samlats i luftintagsventilen ska den rengöras
med dammsugare så att ventilen inte blir igensatt.
l Blöt inte ner luftintagsventilen och låt inga främmande ämnen komma in i
dem eftersom det kan orsaka kortslutning och skada hybridbatteriet.
l Förvara aldrig större vattenmängder i bilen som t.ex. vattenkylningsflas-
kor. Om vatten spills på hybridbatteriet kan det skadas. Låt en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera bilen.
l Ett filter är installerat i luftinsugsventilen. Om filtret är synligt smutsigt efter
rengöringen av luftinsugsventilen ska det rengöras eller bytas ut. För infor-
mation om rengöring eller byte, se sid. 543.
l Om ”Underhåll krävs för hybridbatteriets kyldelar. Se bilens instruktions-
bok” visas på informationsdisplayen kan luftintagsventilen och filtret vara
igensatta. Se sid. 543 för information om rengöring av luftintagsventilen.
OM10566SE.book Page 115 Wednesday, February 3, 2021 5:44 PM

1231-5. Stöldskydd
1
Trygghet och säkerhet
C-HR_HV_OM_Europe_OM10647SE
Rörelsesensorn känner av inkräktare eller rörelse inne i bilen.
Systemet är utformat för att försvåra och förhindra stöld av fordonet,
men innebär ingen garanti mot inbrott i bilen.
nStälla in rörelsedetektorn
Rörelsedetektorn ställs automatiskt in samtidigt med larmet.
(  sid. 119)
nBortkoppling av rörelsedetektor
Om du lämnar djur eller annat som rör sig inuti bilen ska du se till
att rörelsedetektorn stängs inaktiveras innan du ställer in larmet ef-
tersom de reagerar på rörelser i bilen.
Tryck startknappen ti ll avstängt läge.
Tryck på stöldsensorns av-
stängningsknapp.
Ett meddelande visas på in-
formationsdisplayen.
Rörelsedetektorn återgår till på-
slaget läge varje gång startknap-
pen trycks till tändningsläge.
Rörelsedetektor (i förekommande fall)
1
2
OM10566SE.book Page 123 Wednesday, February 3, 2021 5:44 PM

129

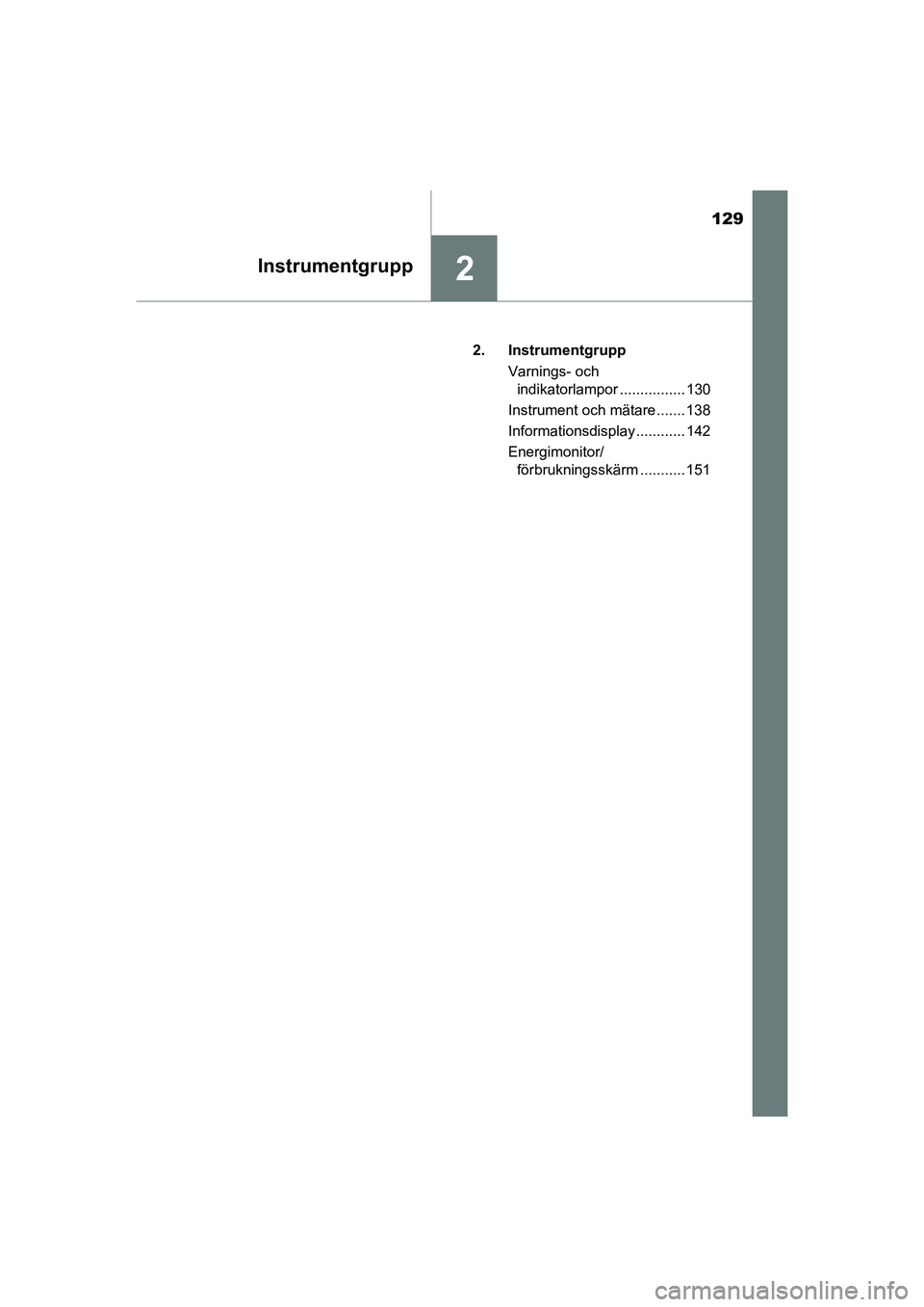

2Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SE2. Instrumentgrupp
Varnings- och indikatorlampor ................ 130
Instrument och mätare ....... 138
Informationsdisplay ............ 142
Energimonitor/ förbrukningsskärm ........... 151
OM10566SE.book Page 129 Wednesday, February 3, 2021 5:44 PM

1352. Instrumentgrupp
2
Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SE

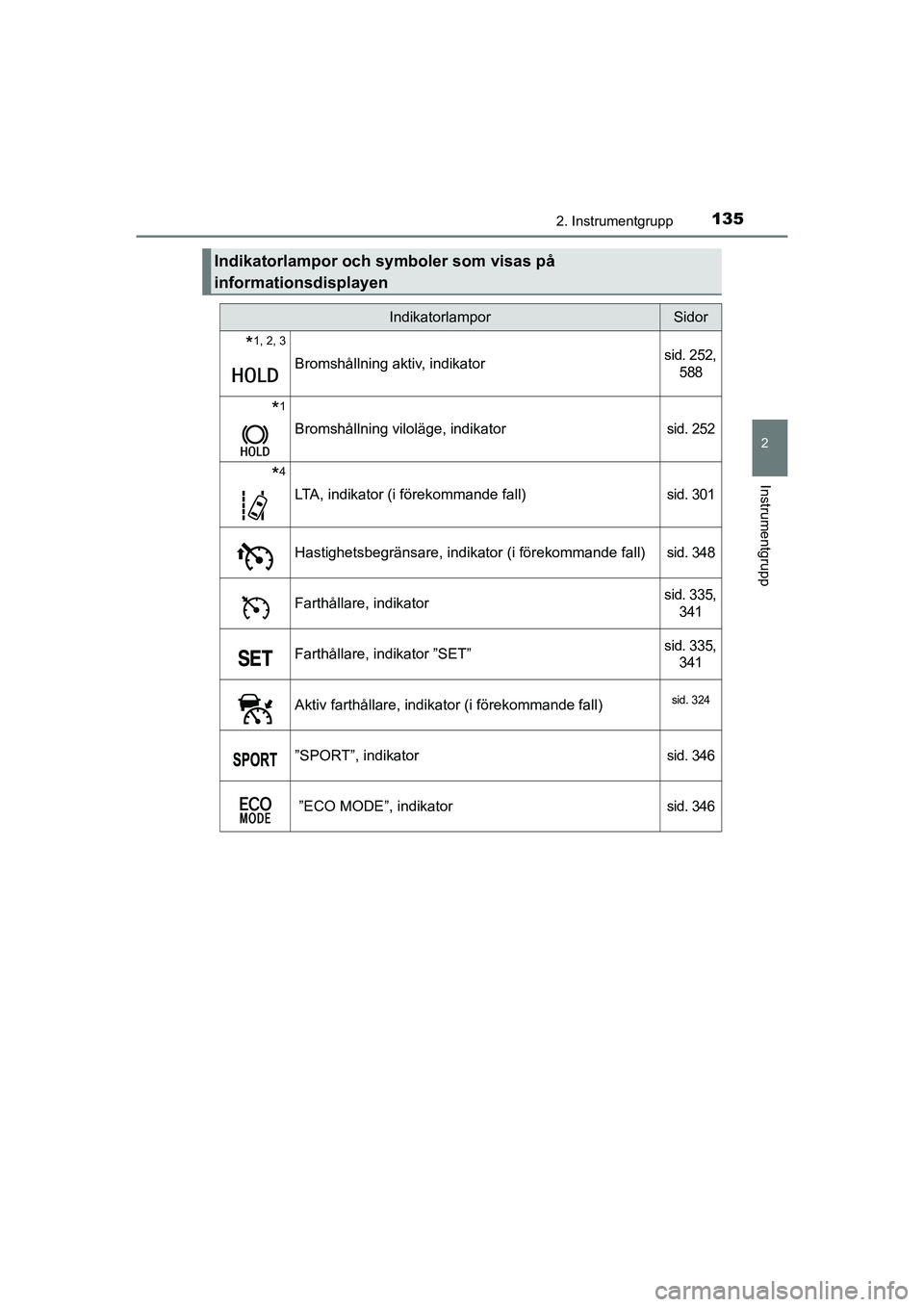

Indikatorlampor och symboler som visas på
informationsdisplayen
IndikatorlamporSidor
*1, 2, 3
Bromshållning aktiv, indikatorsid. 252, 588
*1
Bromshållning viloläge, indikatorsid. 252
*4
LTA, indikator (i förekommande fall)sid. 301
Hastighetsbegränsare, indikator (i förekommande fall)sid. 348
Farthållare, indikator sid. 335, 341
Farthållare, indikator ”SET” sid. 335, 341
Aktiv farthållare, indikator (i förekommande fall)sid. 324
”SPORT”, indikatorsid. 346
”ECO MODE”, indikatorsid. 346
OM10566SE.book Page 135 Wednesday, February 3, 2021 5:44 PM

1372. Instrumentgrupp
2
Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SE

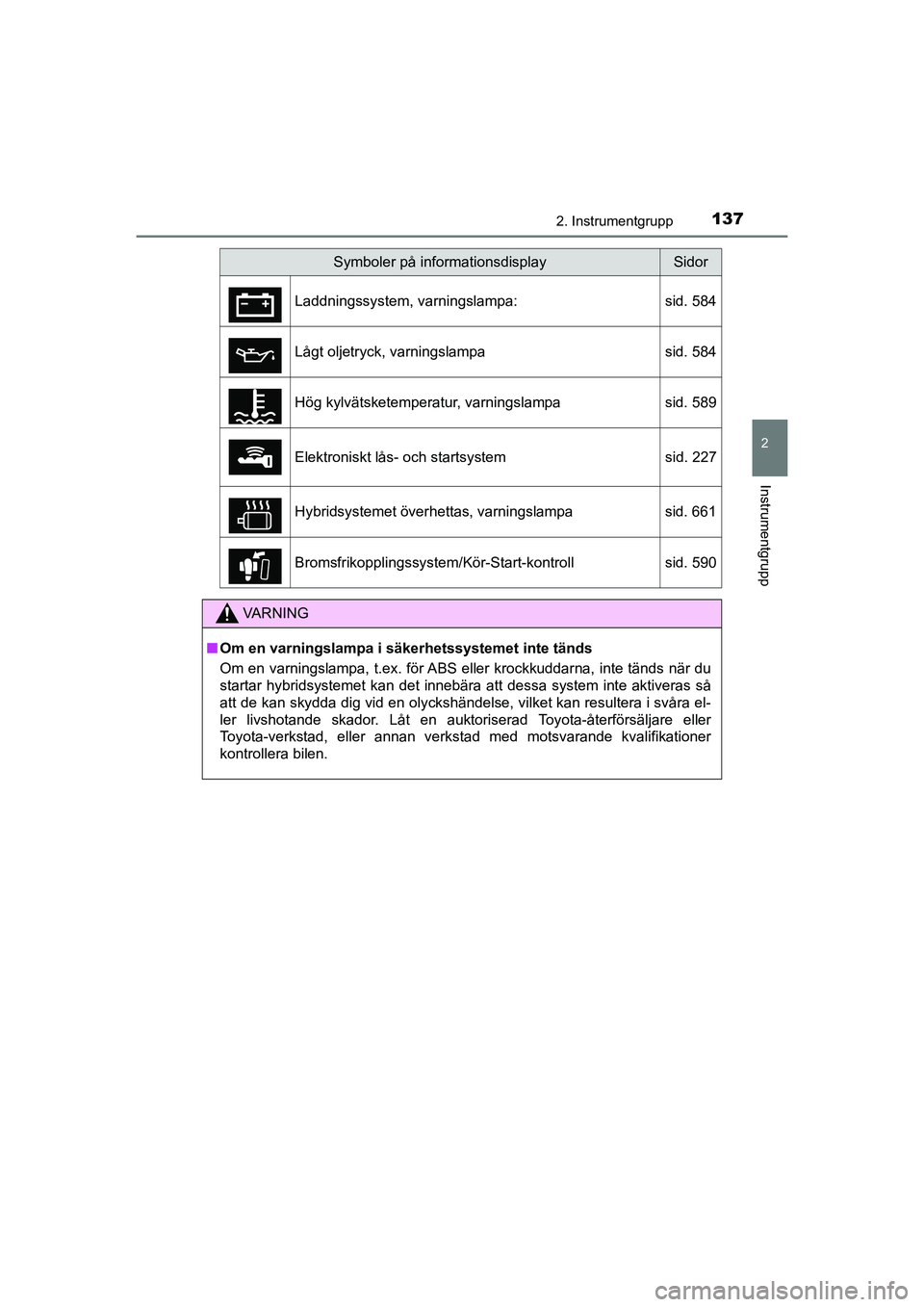

Symboler på informationsdisplaySidor
Laddningssystem, varningslampa: sid. 584
Lågt oljetryck, varningslampa sid. 584
Hög kylvätsketemperatur, varningslampa sid. 589
Elektroniskt lås- och startsystem sid. 227
Hybridsystemet överhettas, varningslampa sid. 661
Bromsfrikopplingssystem/Kör-Start-kontroll sid. 590
VA R N I N G
n Om en varningslampa i säkerhetssystemet inte tänds
Om en varningslampa, t.ex. för ABS eller krockkuddarna, inte tänds när du
startar hybridsystemet kan det innebära att dessa system inte aktiveras så
att de kan skydda dig vid en olyckshändelse, vilket kan resultera i svåra el-
ler livshotande skador. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
kontrollera bilen.
OM10566SE.book Page 137 Wednesday, February 3, 2021 5:44 PM

1382. Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SE

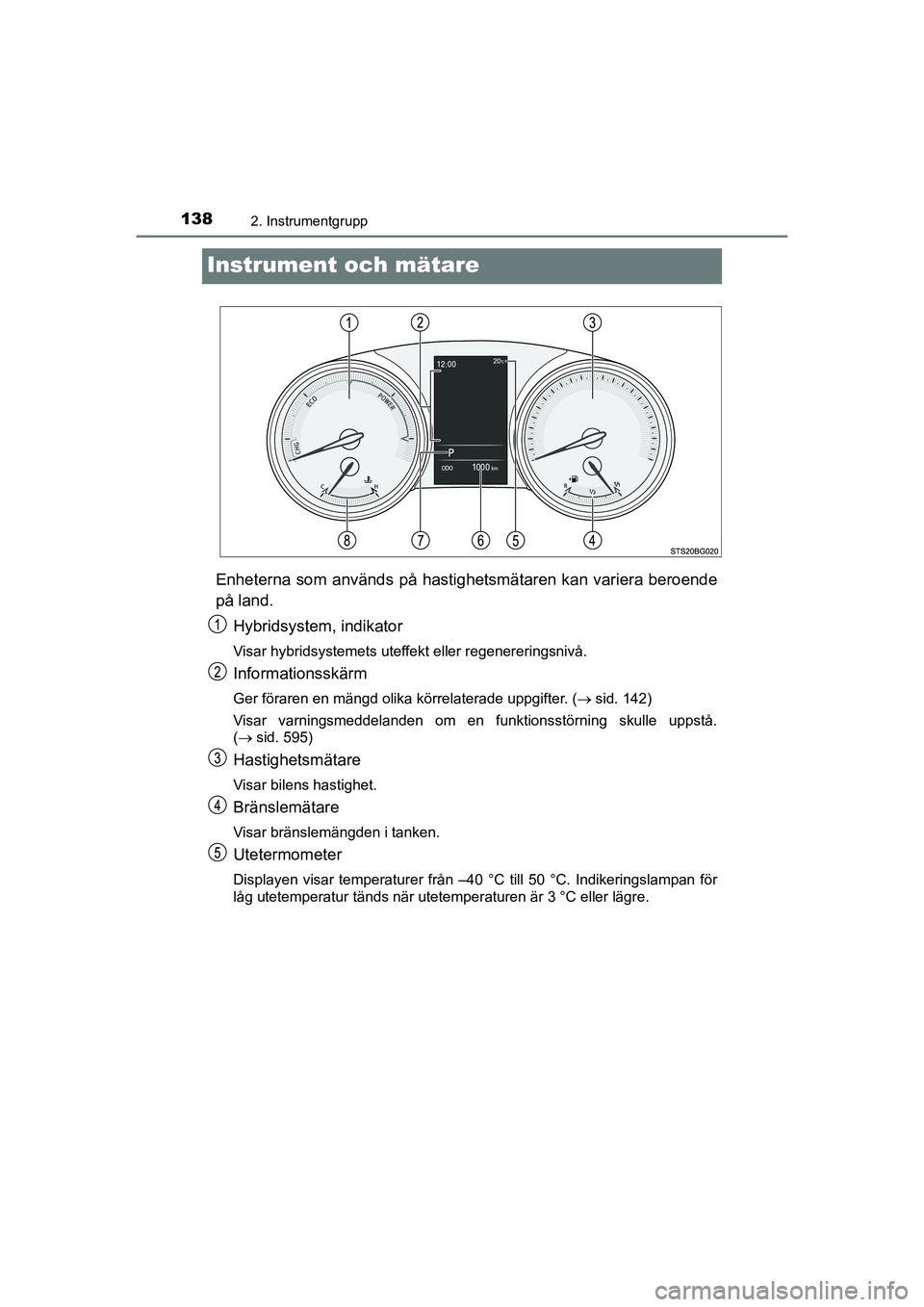

Instrument och mätare
Enheterna som används på hastighetsmätaren kan variera beroende
på land.
Hybridsystem, indikator
Visar hybridsystemets uteffekt eller regenereringsnivå.
Informationsskärm
Ger föraren en mängd olika körrelaterade uppgifter. ( sid. 142)
Visar varningsmeddelanden om en funktionsstörning skulle uppstå.
(  sid. 595)
Hastighetsmätare
Visar bilens hastighet.
Bränslemätare
Visar bränslemängden i tanken.
Utetermometer
Displayen visar temperaturer från –40 °C till 50 °C. Indikeringslampan för
låg utetemperatur tänds när utetemperaturen är 3 °C eller lägre.
OM10566SE.book Page 138 Wednesday, February 3, 2021 5:44 PM

1392. Instrumentgrupp
2
Instrumentgrupp
C-HR_HV_OM_Europe_OM10647SE

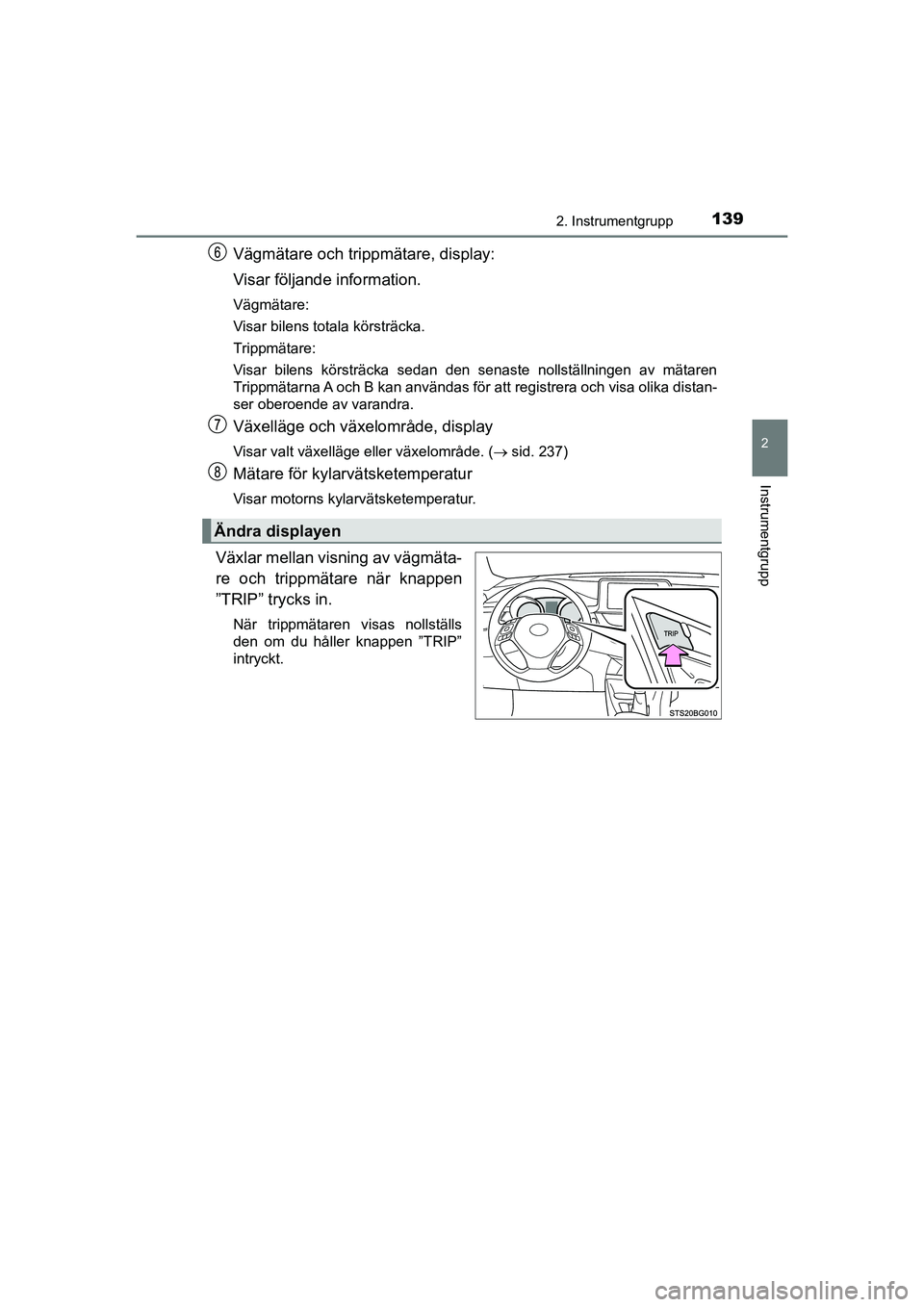

Vägmätare och trippmätare, display:
Visar följande information.
Vägmätare:
Visar bilens totala körsträcka.
Trippmätare:
Visar bilens körsträcka sedan den senaste nollställningen av mätaren
Trippmätarna A och B kan användas för att registrera och visa olika distan-
ser oberoende av varandra.
Växelläge och växelområde, display
Visar valt växelläge eller växelområde. (sid. 237)
Mätare för kylarvätsketemperatur
Visar motorns kylarvätsketemperatur.
Växlar mellan visning av vägmäta-
re och trippmätare när knappen
”TRIP” trycks in.
När trippmätaren visas nollställs
den om du håller knappen ”TRIP”
intryckt.
Ändra displayen
