6496-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10712L
6
Manutenzione e cura del veicolo

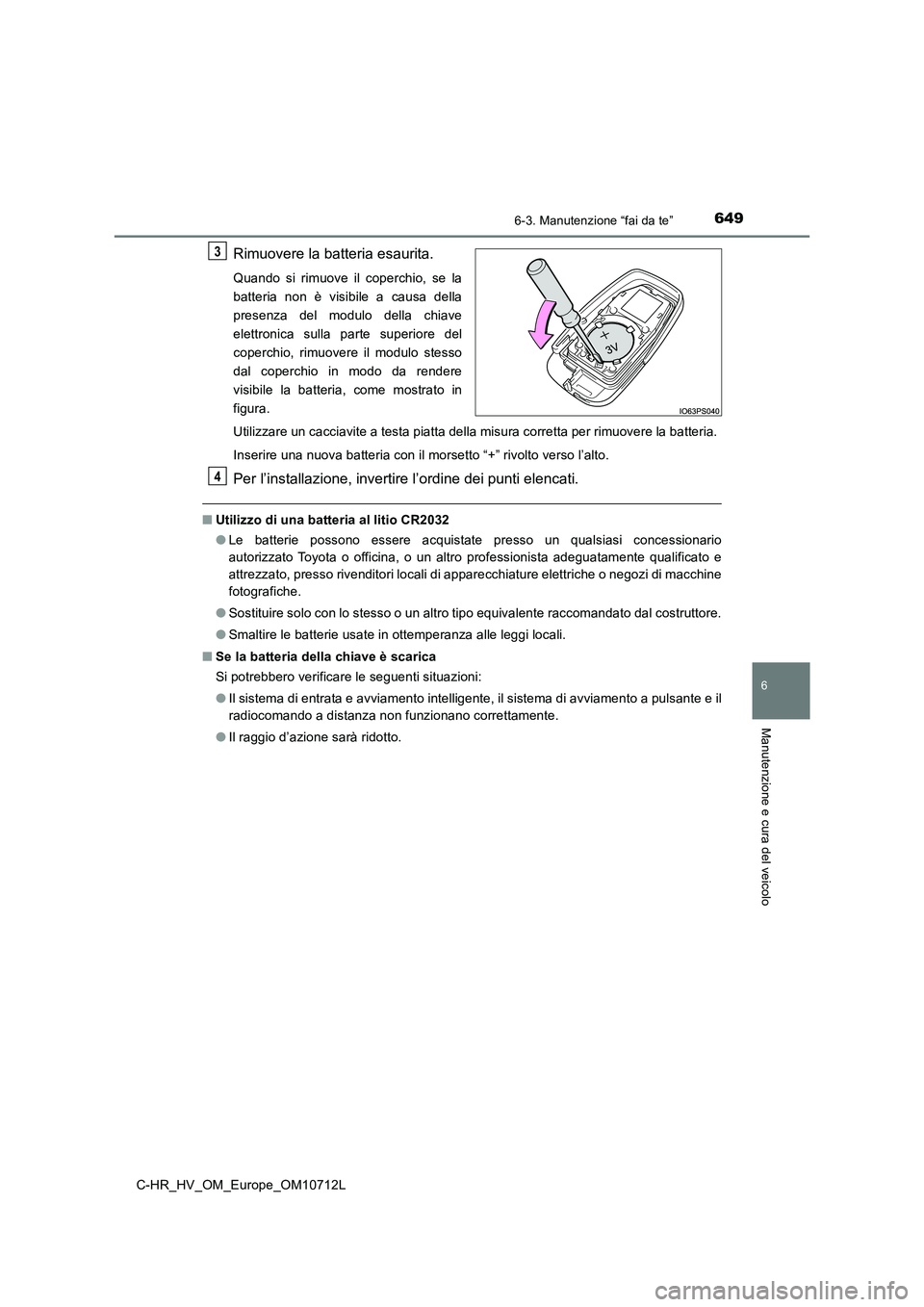

Rimuovere la batteria esaurita.
Quando si rimuove il coperchio, se la
batteria non è visibile a causa della
presenza del modulo della chiave
elettronica sulla parte superiore del
coperchio, rimuovere il modulo stesso
dal coperchio in modo da rendere
visibile la batteria, come mostrato in
figura.
Utilizzare un cacciavite a testa piatta della misura corretta per rimuovere la batteria.
Inserire una nuova batteria con il morsetto “+” rivolto verso l’alto.
Per l’installazione, invertire l’ordine dei punti elencati.
■Utilizzo di una batteria al litio CR2032
●Le batterie possono essere acquistate presso un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato, presso rivenditori locali di apparecchiature elettriche o negozi di macchine
fotografiche.
●Sostituire solo con lo stesso o un altro tipo equivalente raccomandato dal costruttore.
●Smaltire le batterie usate in ottemperanza alle leggi locali.
■Se la batteria della chiave è scarica
Si potrebbero verificare le seguenti situazioni:
●Il sistema di entrata e avviamento intelligente, il sistema di avviamento a pulsante e il
radiocomando a distanza non funzionano correttamente.
●Il raggio d’azione sarà ridotto.
3
4
Page 652 of 822

6506-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10712L
AVVISO
■Batteria e altri componenti rimossi
Si tratta di componenti piccoli che, se ingoiati, possono provocare soffocamento.
Tenere fuori dalla portata dei bambini. La mancata osservanza potrebbe causare
lesioni gravi o mortali.
■ Certificazione per la batteria al litio
ATTENZIONE:
RISCHIO DI ESPLOSIONE IN CASO DI SOSTITUZIONE DELLA BATTERIA CON
UNA BATTERIA DI TIPO NON CORRETTO.
SMALTIRE LE BATTERIE USATE IN OTTEMPERANZA ALLE ISTRUZIONI
NOTA
■ Per il normale funzionamento dopo la sostituzione della batteria
Osservare le seguenti precauzioni per evitare incidenti:
● Lavorare sempre con le mani asciutte.
L’umidità potrebbe provocare l’ossidazione della batteria.
● Non toccare o spostare nessun altro componente all’interno del comando a
distanza.
● Non piegare i due morsetti della batteria.
Page 653 of 822

6516-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10712L
6
Manutenzione e cura del veicolo

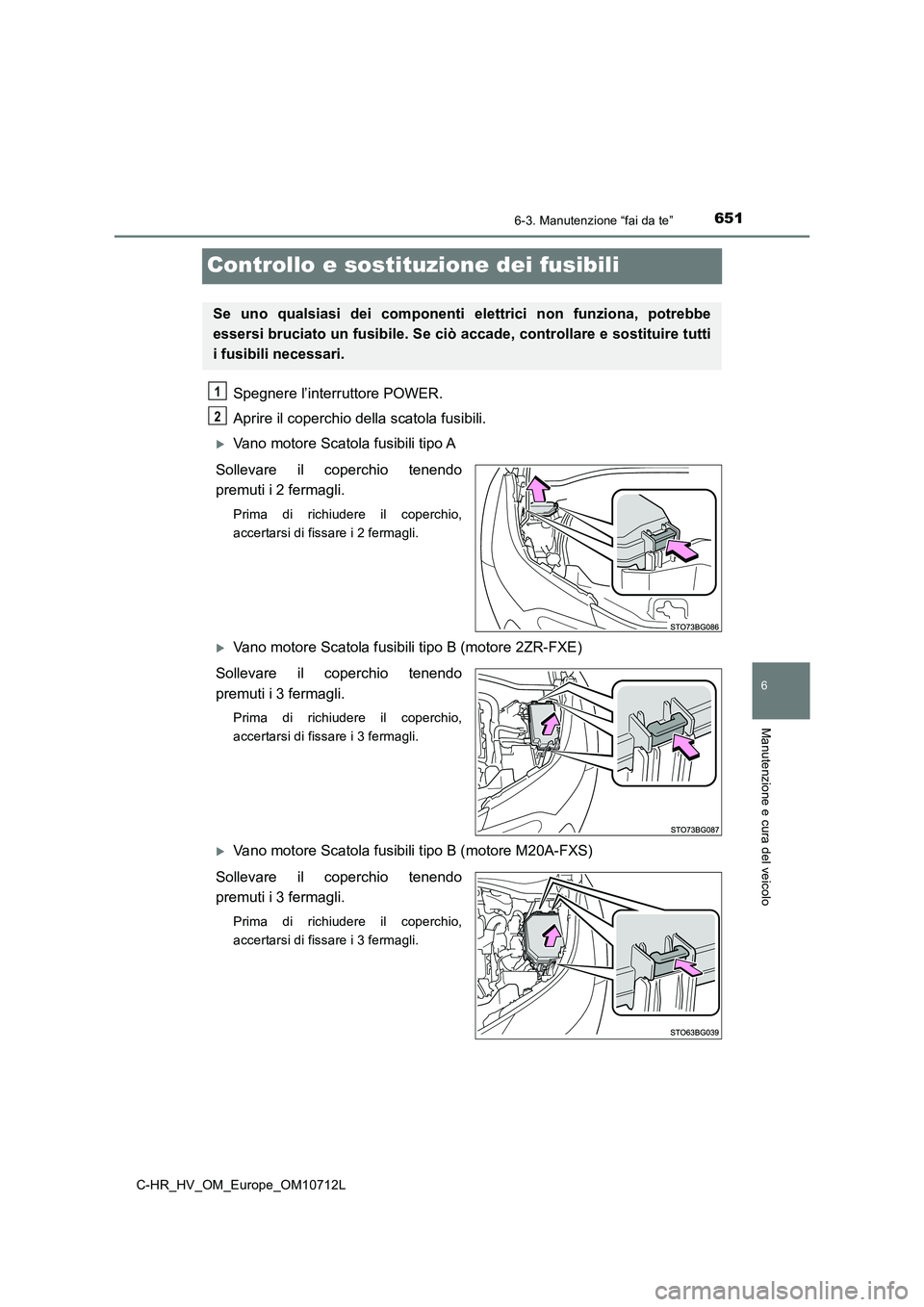

Controllo e sostituzione dei fusibili
Spegnere l’interruttore POWER.
Aprire il coperchio della scatola fusibili.
Vano motore Scatola fusibili tipo A
Sollevare il coperchio tenendo
premuti i 2 fermagli.
Prima di richiudere il coperchio,
accertarsi di fissare i 2 fermagli.
Vano motore Scatola fusibili tipo B (motore 2ZR-FXE)
Sollevare il coperchio tenendo
premuti i 3 fermagli.
Prima di richiudere il coperchio,
accertarsi di fissare i 3 fermagli.
Vano motore Scatola fusibili tipo B (motore M20A-FXS)
Sollevare il coperchio tenendo
premuti i 3 fermagli.
Prima di richiudere il coperchio,
accertarsi di fissare i 3 fermagli.
Se uno qualsiasi dei componenti elettrici non funziona, potrebbe
essersi bruciato un fusibile. Se ciò accade, controllare e sostituire tutti
i fusibili necessari.
1
2
Page 654 of 822

6526-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10712L

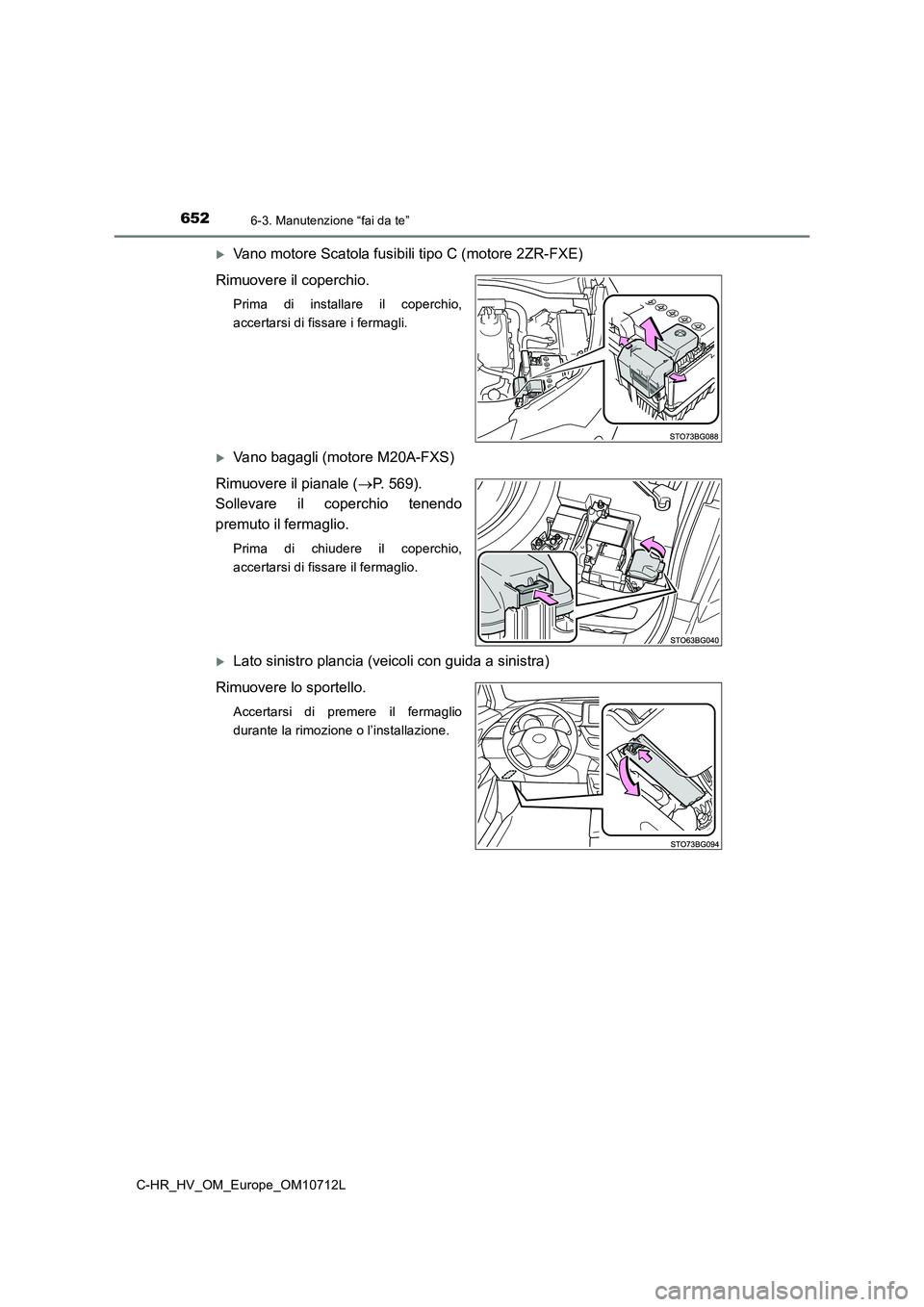

Vano motore Scatola fusibili tipo C (motore 2ZR-FXE)
Rimuovere il coperchio.
Prima di installare il coperchio,
accertarsi di fissare i fermagli.
Vano bagagli (motore M20A-FXS)
Rimuovere il pianale ( P. 569).
Sollevare il coperchio tenendo
premuto il fermaglio.
Prima di chiudere il coperchio,
accertarsi di fissare il fermaglio.
Lato sinistro plancia (veicoli con guida a sinistra)
Rimuovere lo sportello.
Accertarsi di premere il fermaglio
durante la rimozione o l’installazione.
Page 655 of 822

6536-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10712L
6
Manutenzione e cura del veicolo

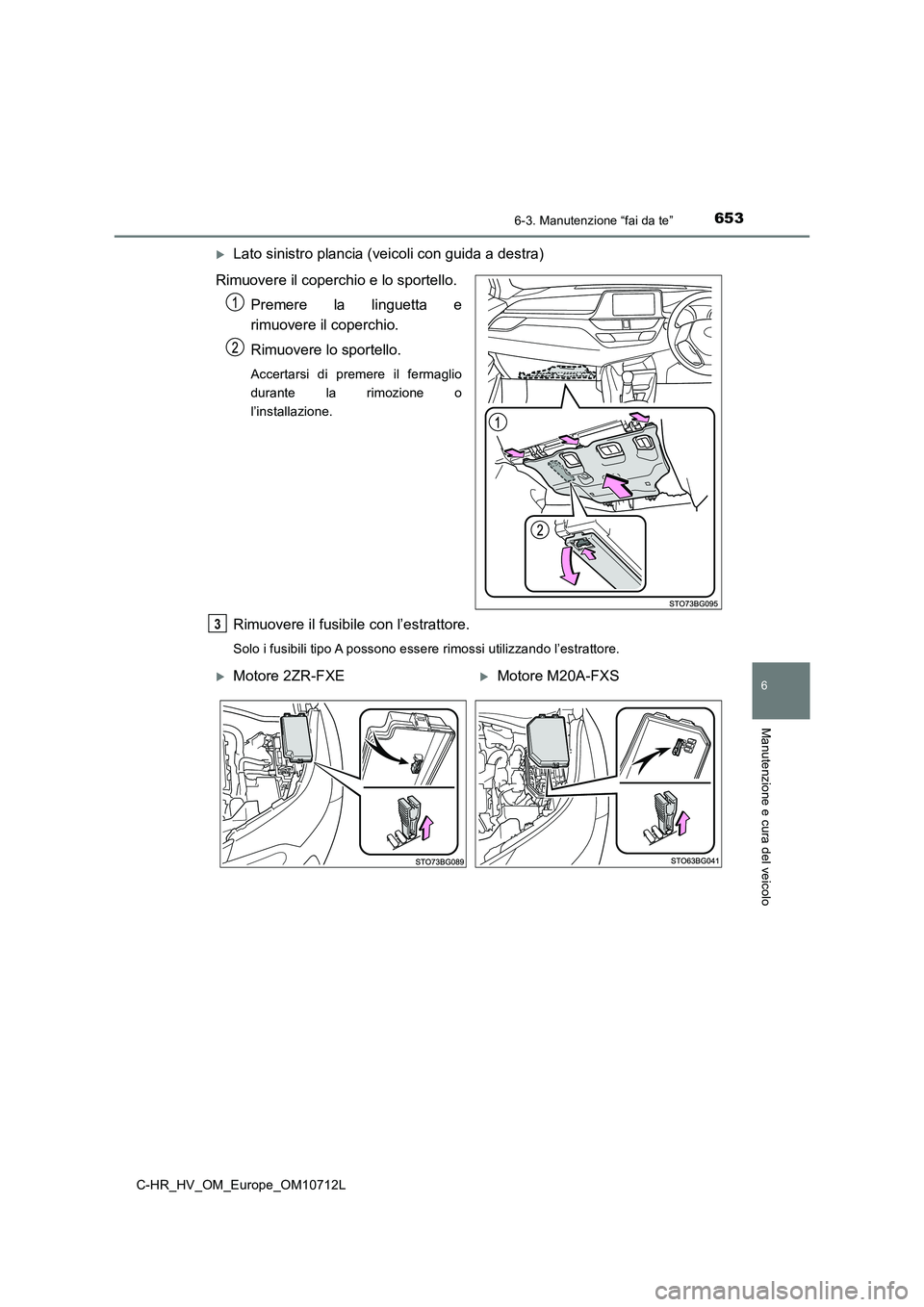

Lato sinistro plancia (veicoli con guida a destra)
Rimuovere il coperchio e lo sportello.
Premere la linguetta e
rimuovere il coperchio.
Rimuovere lo sportello.
Accertarsi di premere il fermaglio
durante la rimozione o
l’installazione.
Rimuovere il fusibile con l’estrattore.
Solo i fusibili tipo A possono essere rimossi utilizzando l’estrattore.
3
Motore 2ZR-FXEMotore M20A-FXS
Page 656 of 822

6546-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10712L
Controllare se il fusibile è bruciato.
Fusibile normale
Fusibile bruciato
Ad eccezione del tipo E:
Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio nominale
adeguato. L’amperaggio nominale è indicato sullo sportello della scatola dei fusibili.
Tipo E:
Contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
4
Tipo ATipo B
Tipo CTipo D
Tipo E
Page 657 of 822

6556-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10712L
6
Manutenzione e cura del veicolo

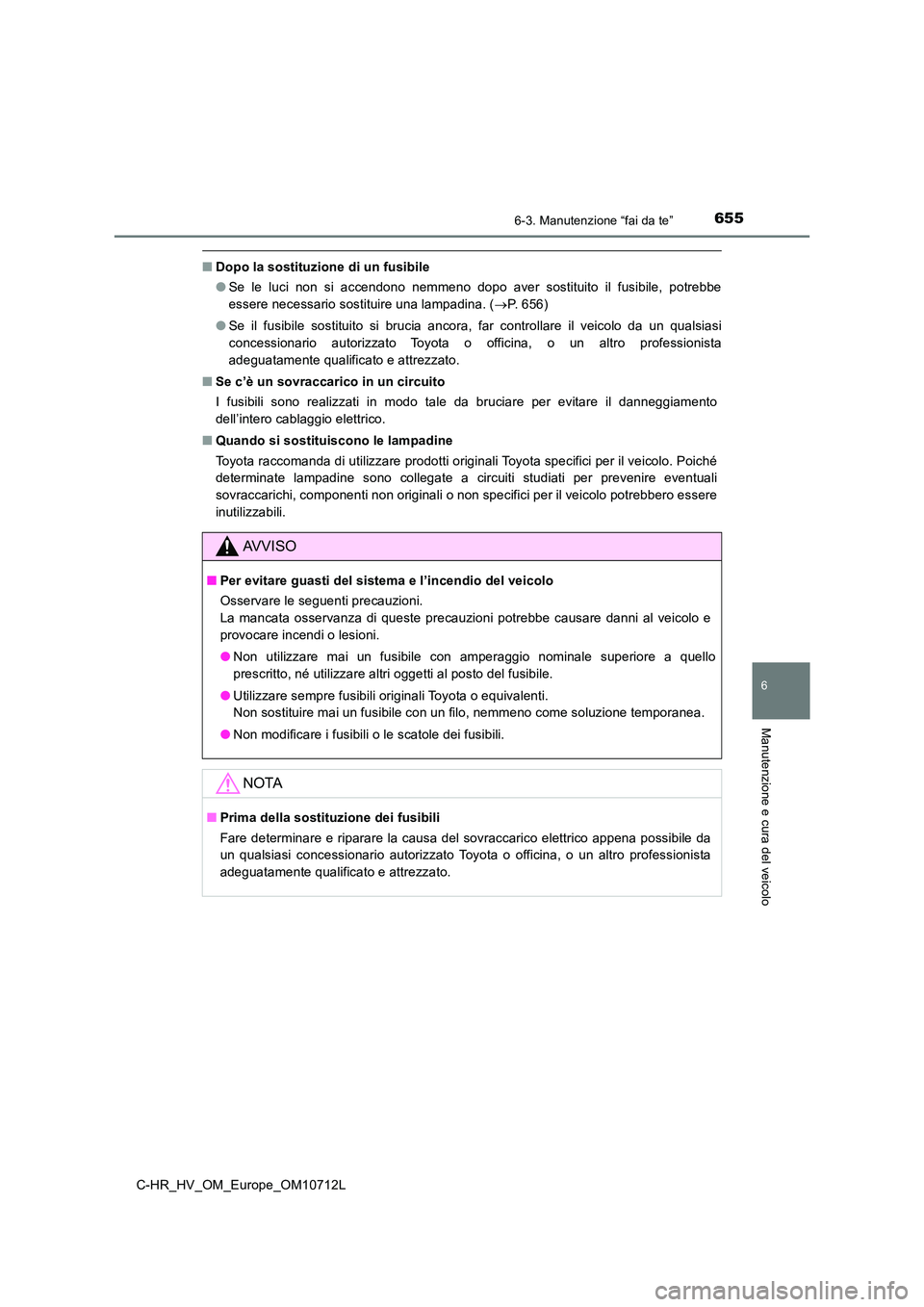

■Dopo la sostituzione di un fusibile
● Se le luci non si accendono nemmeno dopo aver sostituito il fusibile, potrebbe
essere necessario sostituire una lampadina. ( P. 656)
● Se il fusibile sostituito si brucia ancora, far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
■ Se c’è un sovraccarico in un circuito
I fusibili sono realizzati in modo tale da bruciare per evitare il danneggiamento
dell’intero cablaggio elettrico.
■ Quando si sostituiscono le lampadine
Toyota raccomanda di utilizzare prodotti originali Toyota specifici per il veicolo. Poiché
determinate lampadine sono collegate a circuiti studiati per prevenire eventuali
sovraccarichi, componenti non originali o non specifici per il veicolo potrebbero essere
inutilizzabili.
AVVISO
■ Per evitare guasti del sistema e l’incendio del veicolo
Osservare le seguenti precauzioni.
La mancata osservanza di queste precauzioni potrebbe causare danni al veicolo e
provocare incendi o lesioni.
● Non utilizzare mai un fusibile con amperaggio nominale superiore a quello
prescritto, né utilizzare altri oggetti al posto del fusibile.
● Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un filo, nemmeno come soluzione temporanea.
● Non modificare i fusibili o le scatole dei fusibili.
NOTA
■Prima della sostituzione dei fusibili
Fare determinare e riparare la causa del sovraccarico elettrico appena possibile da
un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Page 658 of 822

6566-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10712L
Lampadine
Controllare la potenza in watt della lampadina da sostituire. (P. 780)

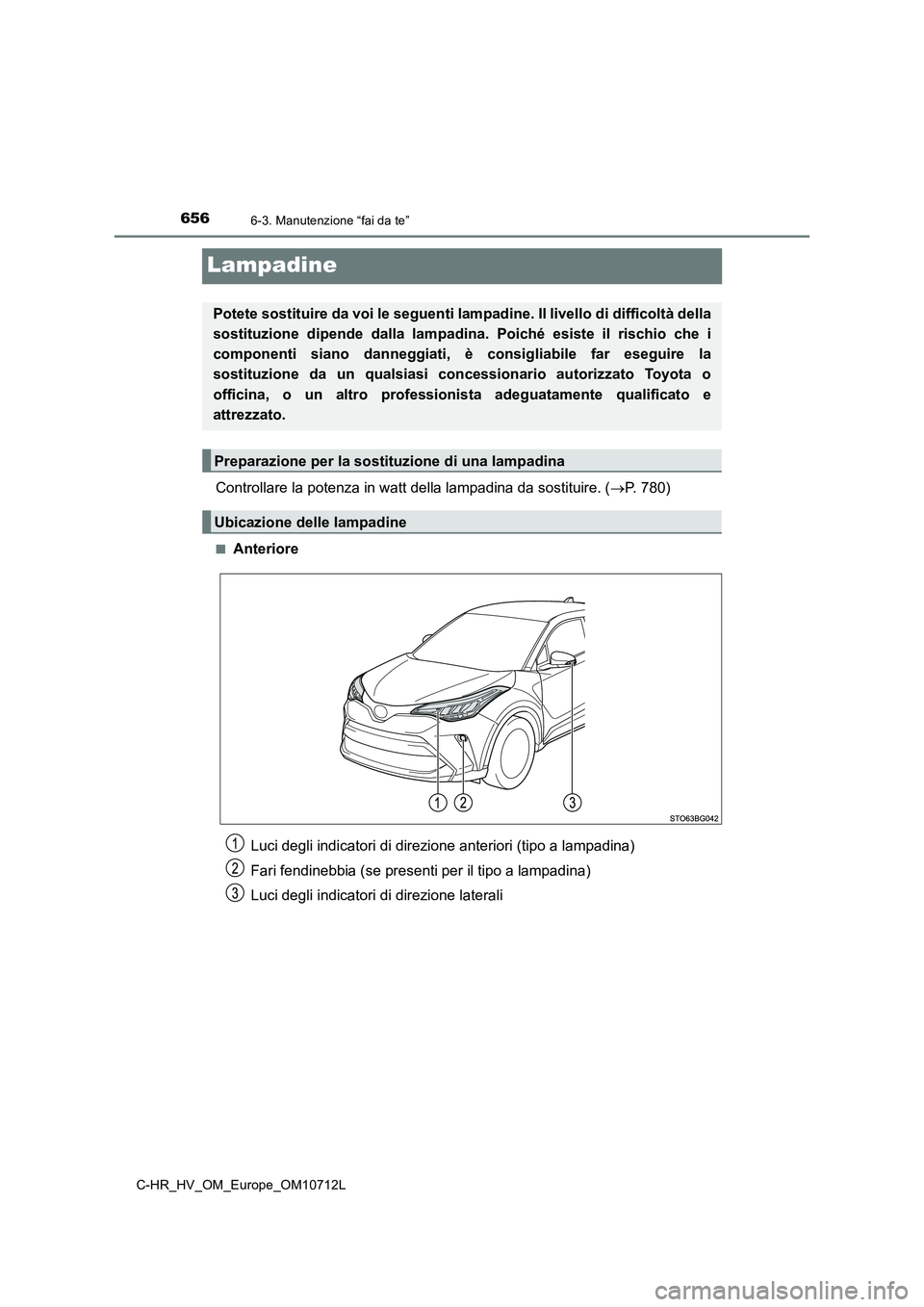

■Anteriore
Potete sostituire da voi le seguenti lampadine. Il livello di difficoltà della
sostituzione dipende dalla lampadina. Poiché esiste il rischio che i
componenti siano danneggiati, è consigliabile far eseguire la
sostituzione da un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionis ta adeguatamente qualificato e
attrezzato.
Preparazione per la sostituzione di una lampadina
Ubicazione delle lampadine
Luci degli indicatori di direzione anteriori (tipo a lampadina)
Fari fendinebbia (se presenti per il tipo a lampadina)
Luci degli indicatori di direzione laterali
Page 659 of 822

6576-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10712L
6
Manutenzione e cura del veicolo

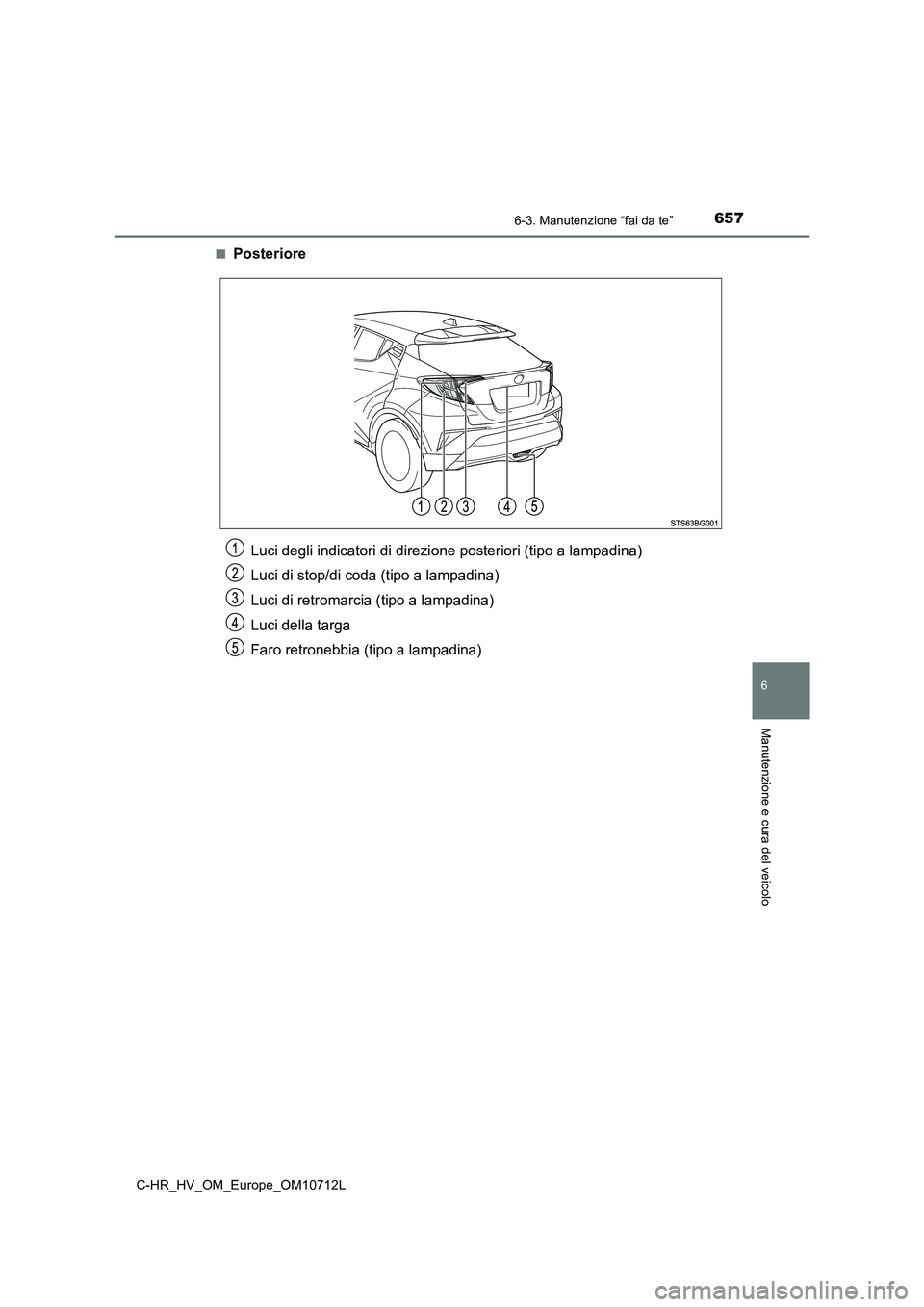

■Posteriore
Luci degli indicatori di direzione posteriori (tipo a lampadina)
Luci di stop/di coda (tipo a lampadina)
Luci di retromarcia (tipo a lampadina)
Luci della targa
Faro retronebbia (tipo a lampadina)
Page 660 of 822

6586-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10712L■

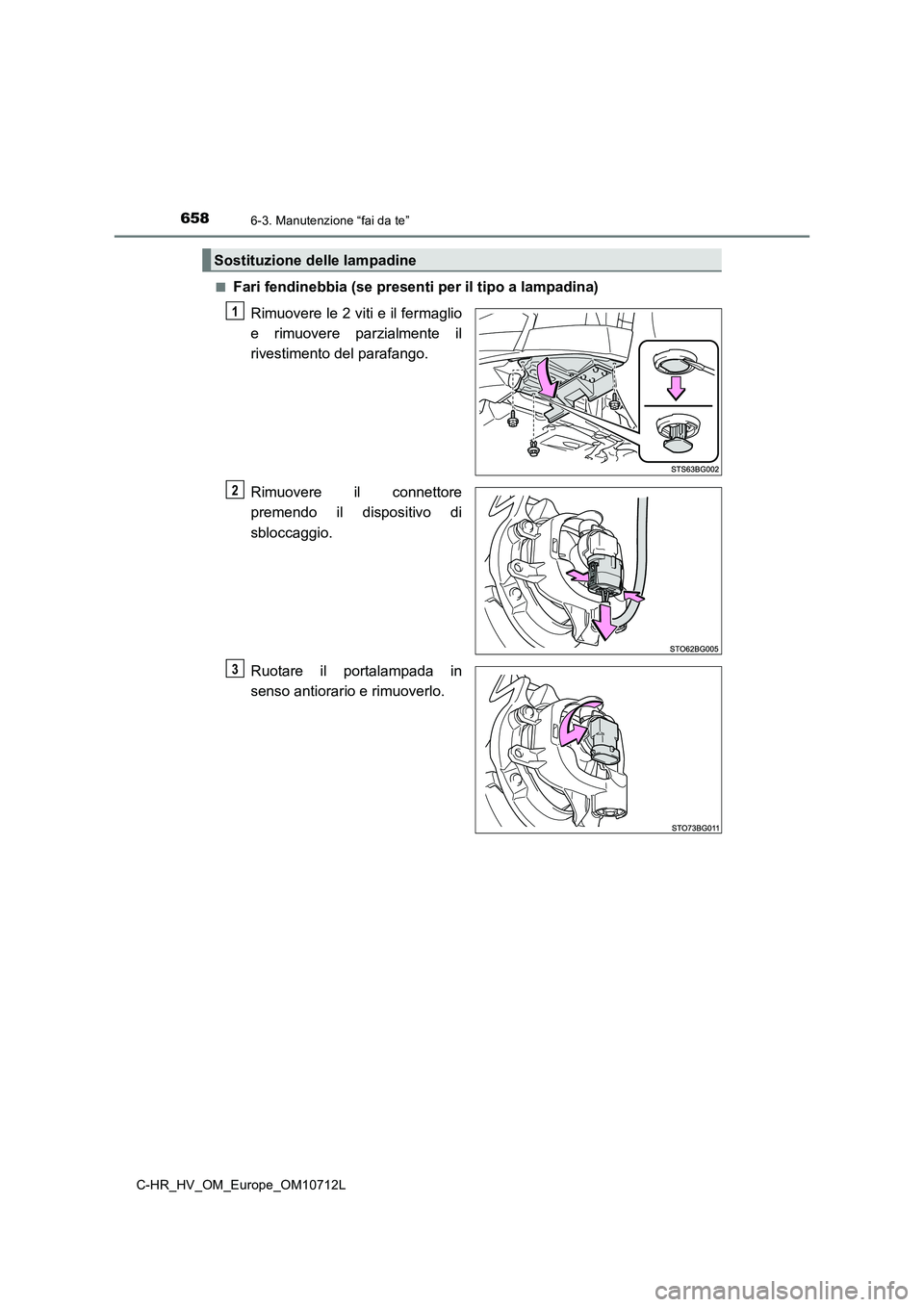

Fari fendinebbia (se presenti per il tipo a lampadina)
Rimuovere le 2 viti e il fermaglio
e rimuovere parzialmente il
rivestimento del parafango.
Rimuovere il connettore
premendo il dispositivo di
sbloccaggio.
Ruotare il portalampada in
senso antiorario e rimuoverlo.
Sostituzione delle lampadine
1
2
3
