TOYOTA C-HR 2021 Manuale duso (in Italian)

6596-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10712L
6
Manutenzione e cura del veicolo

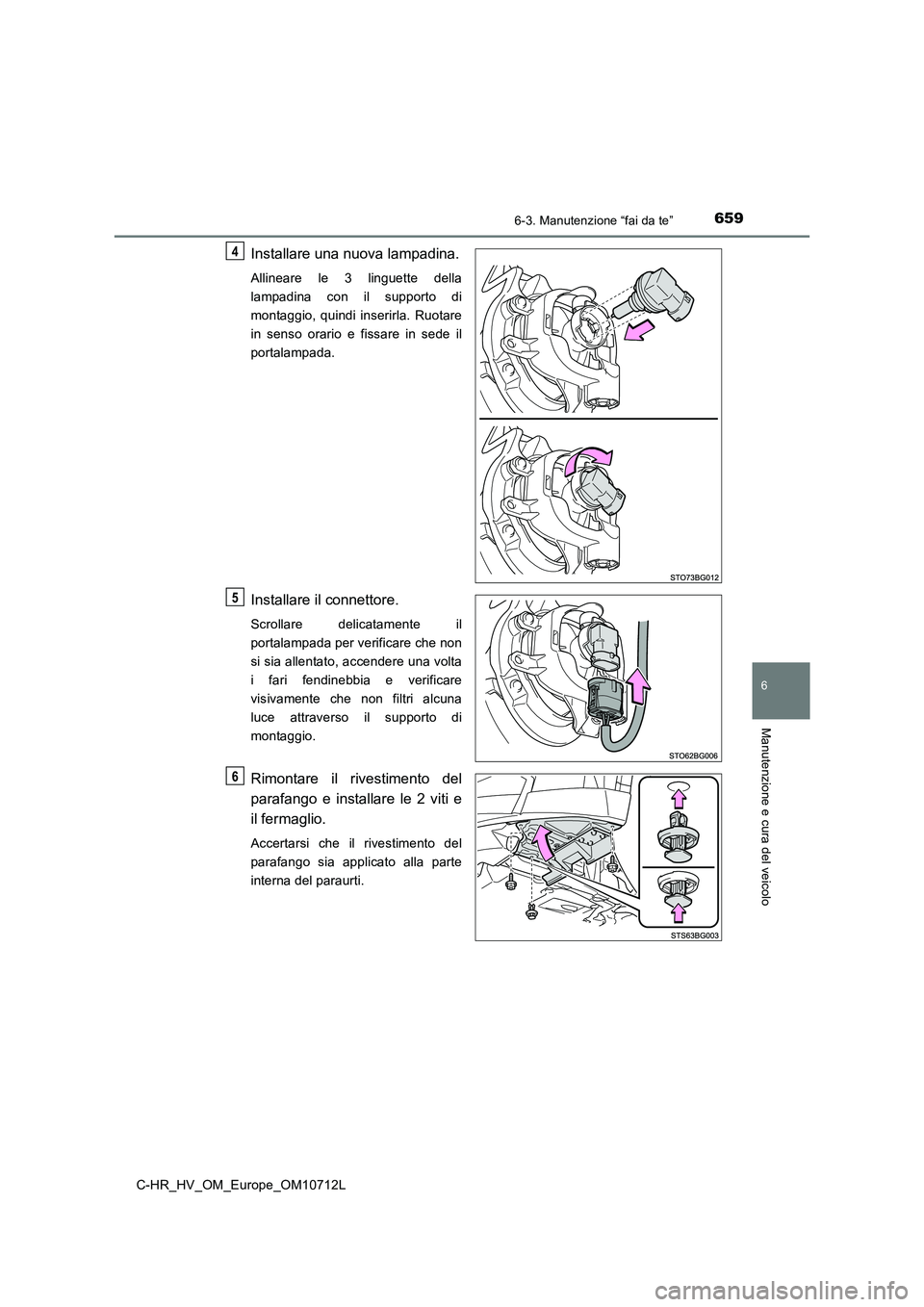

Installare una nuova lampadina.
Allineare le 3 linguette della
lampadina con il supporto di
montaggio, quindi inserirla. Ruotare
in senso orario e fissare in sede il
portalampada.
Installare il connettore.
Scrollare delicatamente il
portalampada per verificare che non
si sia allentato, accendere una volta
i fari fendinebbia e verificare
visivamente che non filtri alcuna
luce attraverso il supporto di
montaggio.
Rimontare il rivestimento del
parafango e installare le 2 viti e
il fermaglio.
Accertarsi che il rivestimento del
parafango sia applicato alla parte
interna del paraurti.
4
5
6

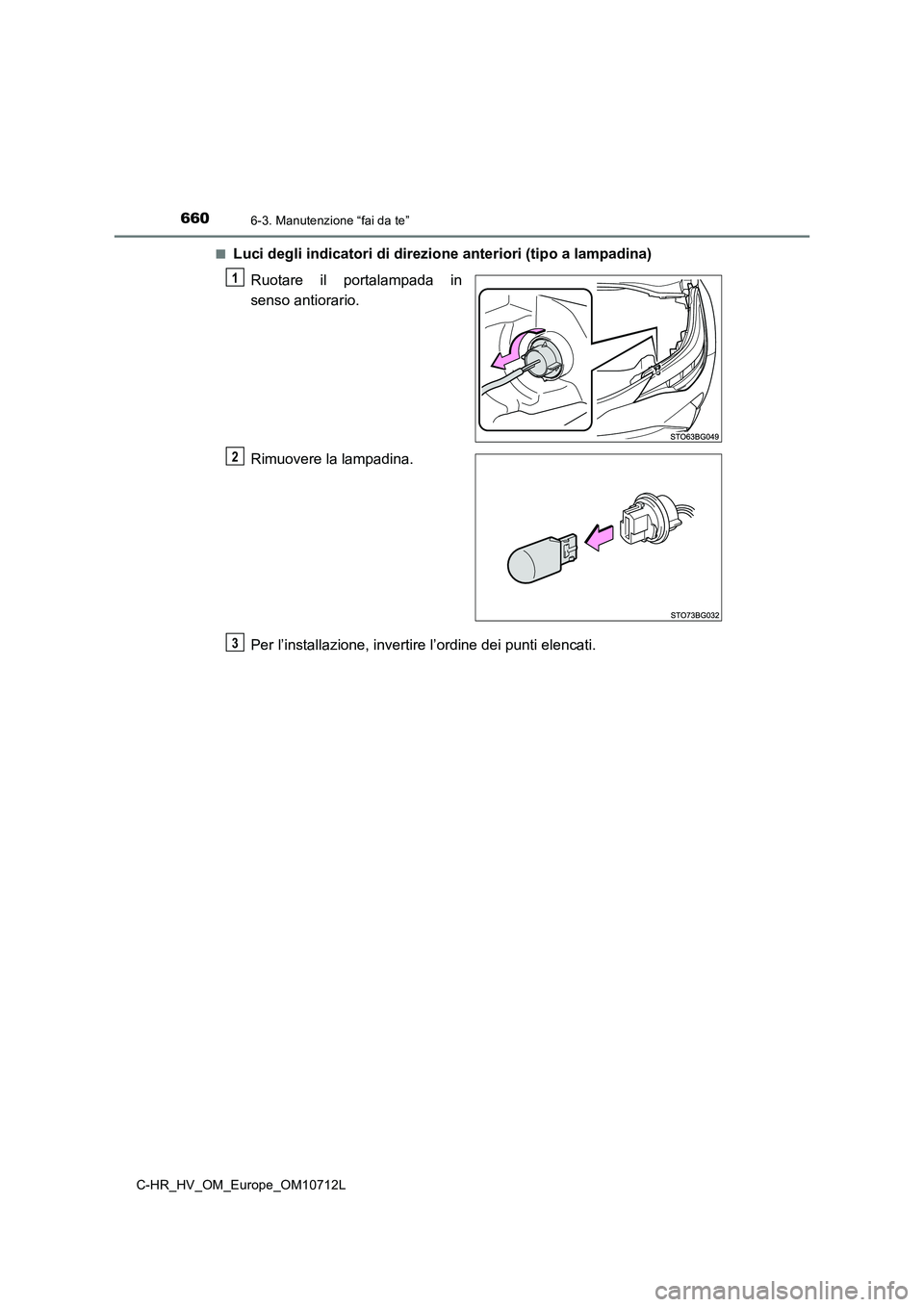

6606-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10712L
■Luci degli indicatori di direzione anteriori (tipo a lampadina)
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
1
2
3

6616-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10712L
6
Manutenzione e cura del veicolo

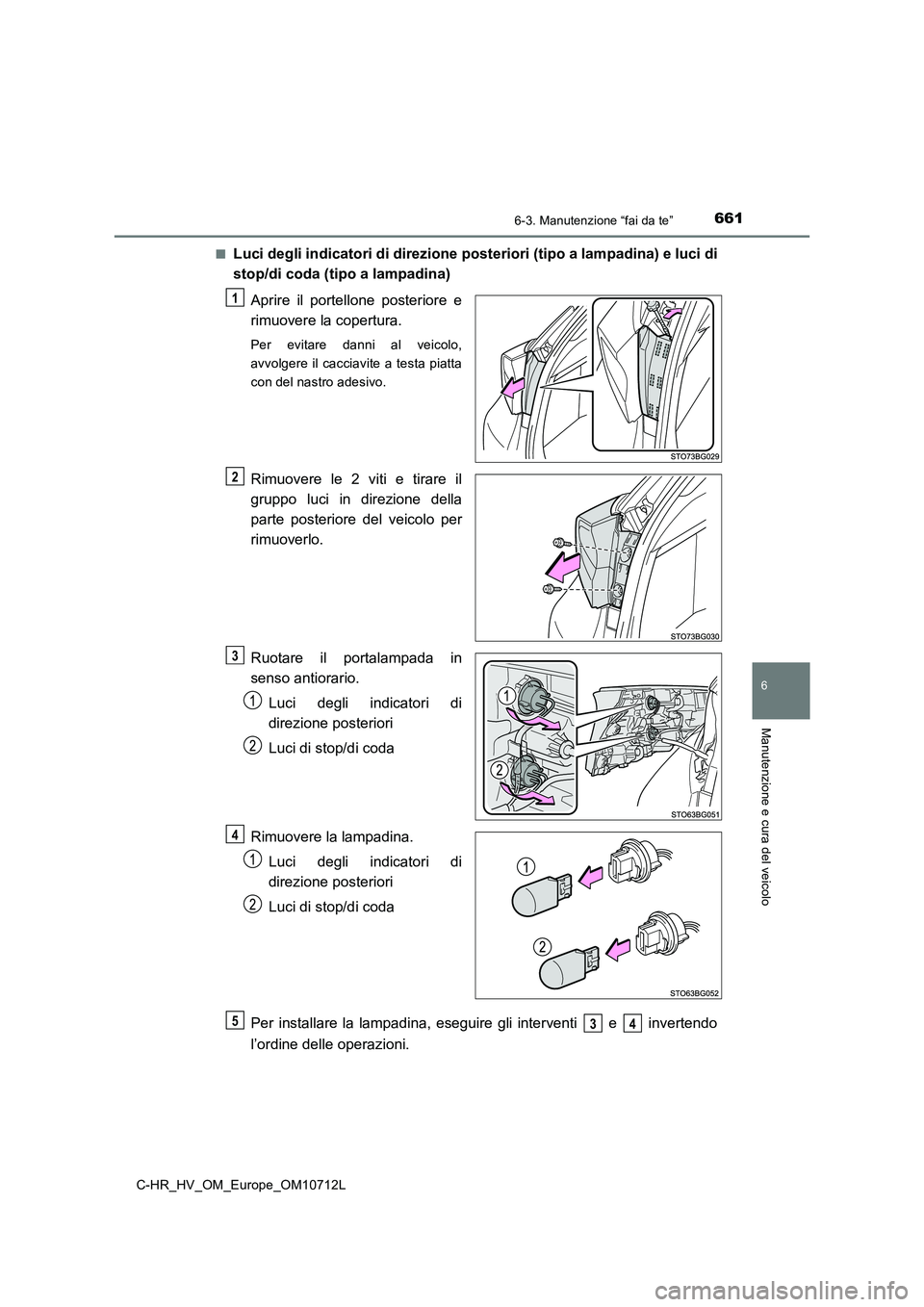

■Luci degli indicatori di direzione posteriori (tipo a lampadina) e luci di
stop/di coda (tipo a lampadina)
Aprire il portellone posteriore e
rimuovere la copertura.
Per evitare danni al veicolo,
avvolgere il cacciavite a testa piatta
con del nastro adesivo.
Rimuovere le 2 viti e tirare il
gruppo luci in direzione della
parte posteriore del veicolo per
rimuoverlo.
Ruotare il portalampada in
senso antiorario.
Luci degli indicatori di
direzione posteriori
Luci di stop/di coda
Rimuovere la lampadina.
Luci degli indicatori di
direzione posteriori
Luci di stop/di coda
Per installare la lampadina, eseguire gli interventi e invertendo
l’ordine delle operazioni.
1
2
3
4
534

6626-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10712L

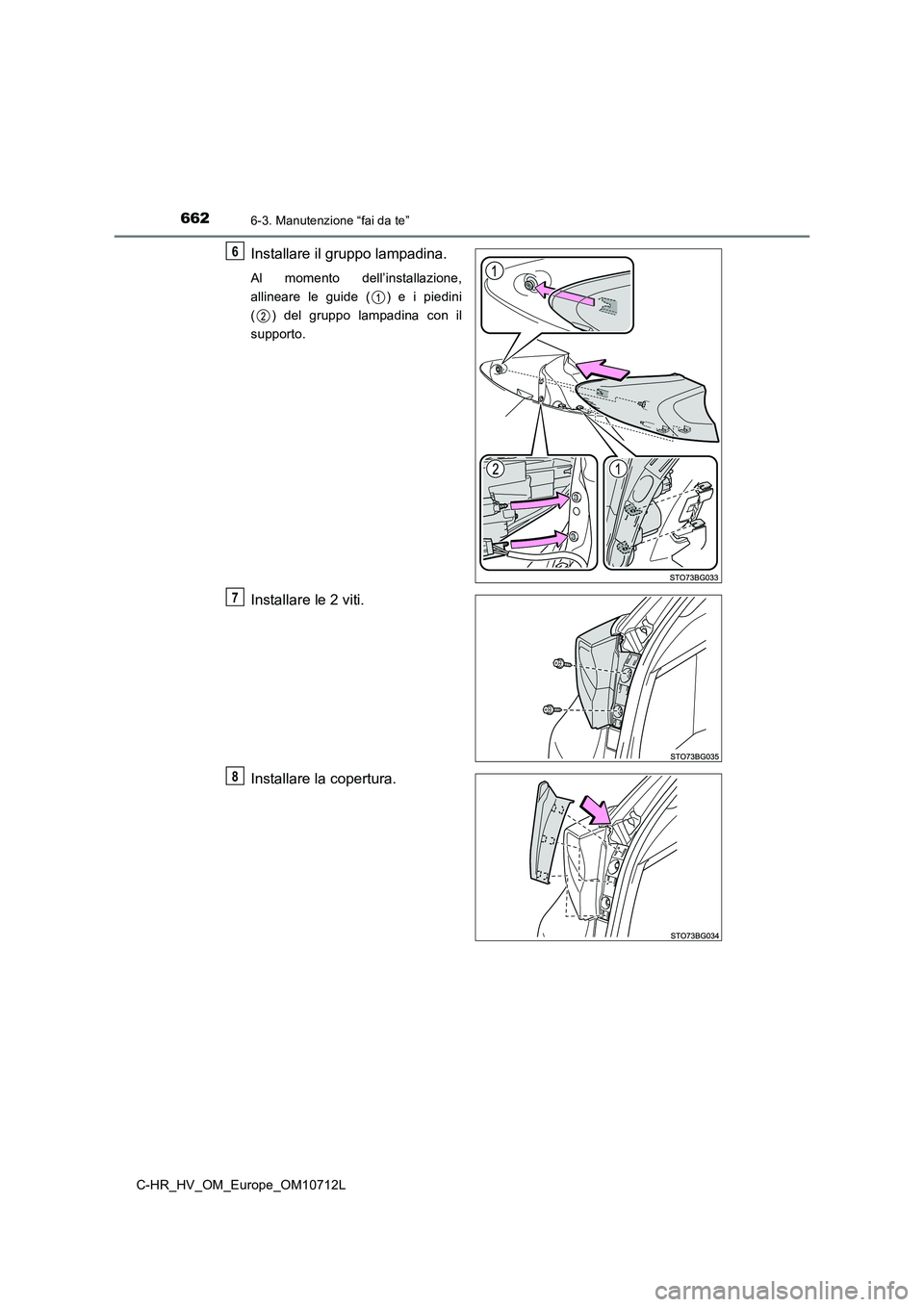

Installare il gruppo lampadina.
Al momento dell’installazione,
allineare le guide ( ) e i piedini
( ) del gruppo lampadina con il
supporto.
Installare le 2 viti.
Installare la copertura.
6
7
8

6636-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10712L
6
Manutenzione e cura del veicolo

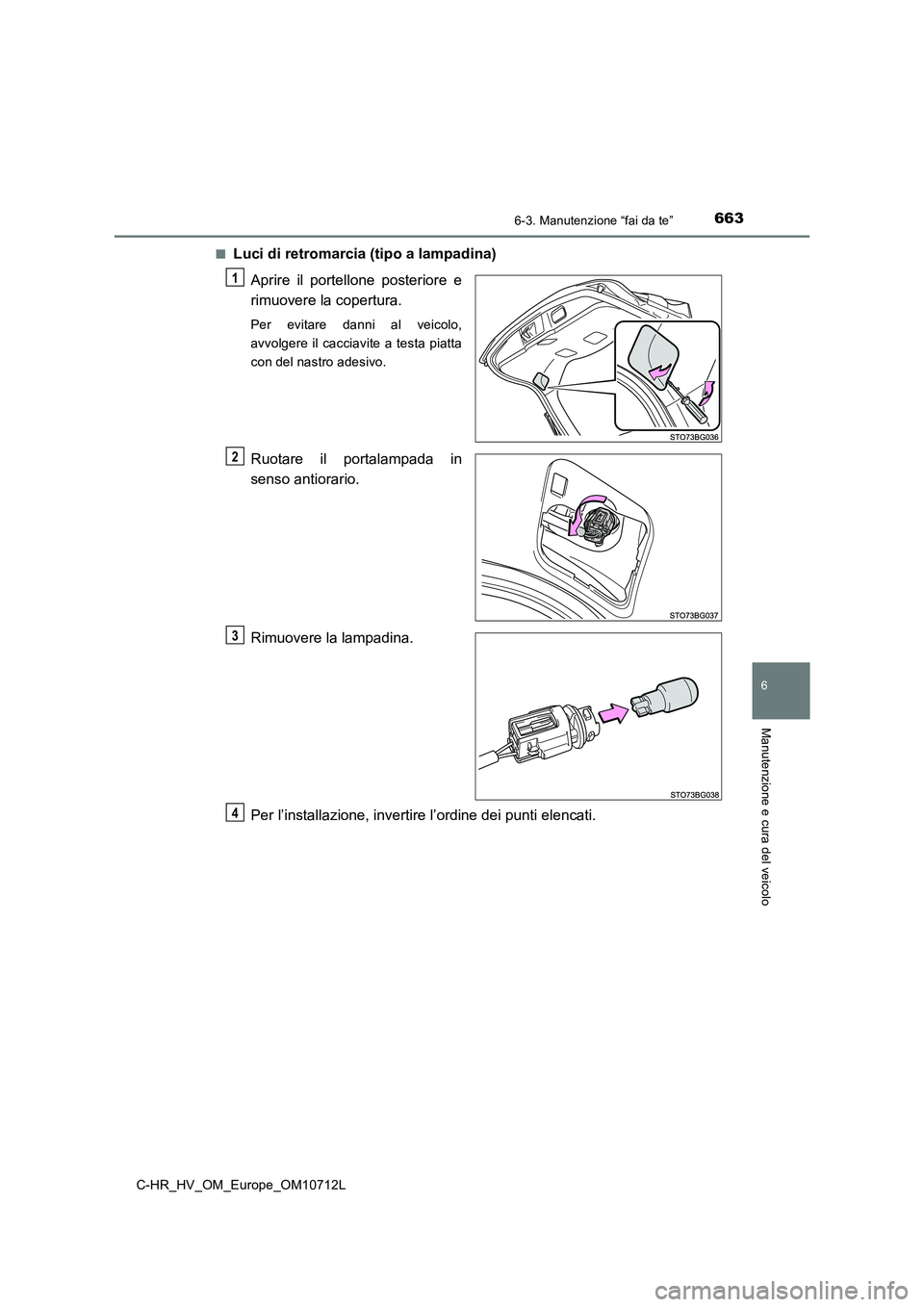

■Luci di retromarcia (tipo a lampadina)
Aprire il portellone posteriore e
rimuovere la copertura.
Per evitare danni al veicolo,
avvolgere il cacciavite a testa piatta
con del nastro adesivo.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
1
2
3
4

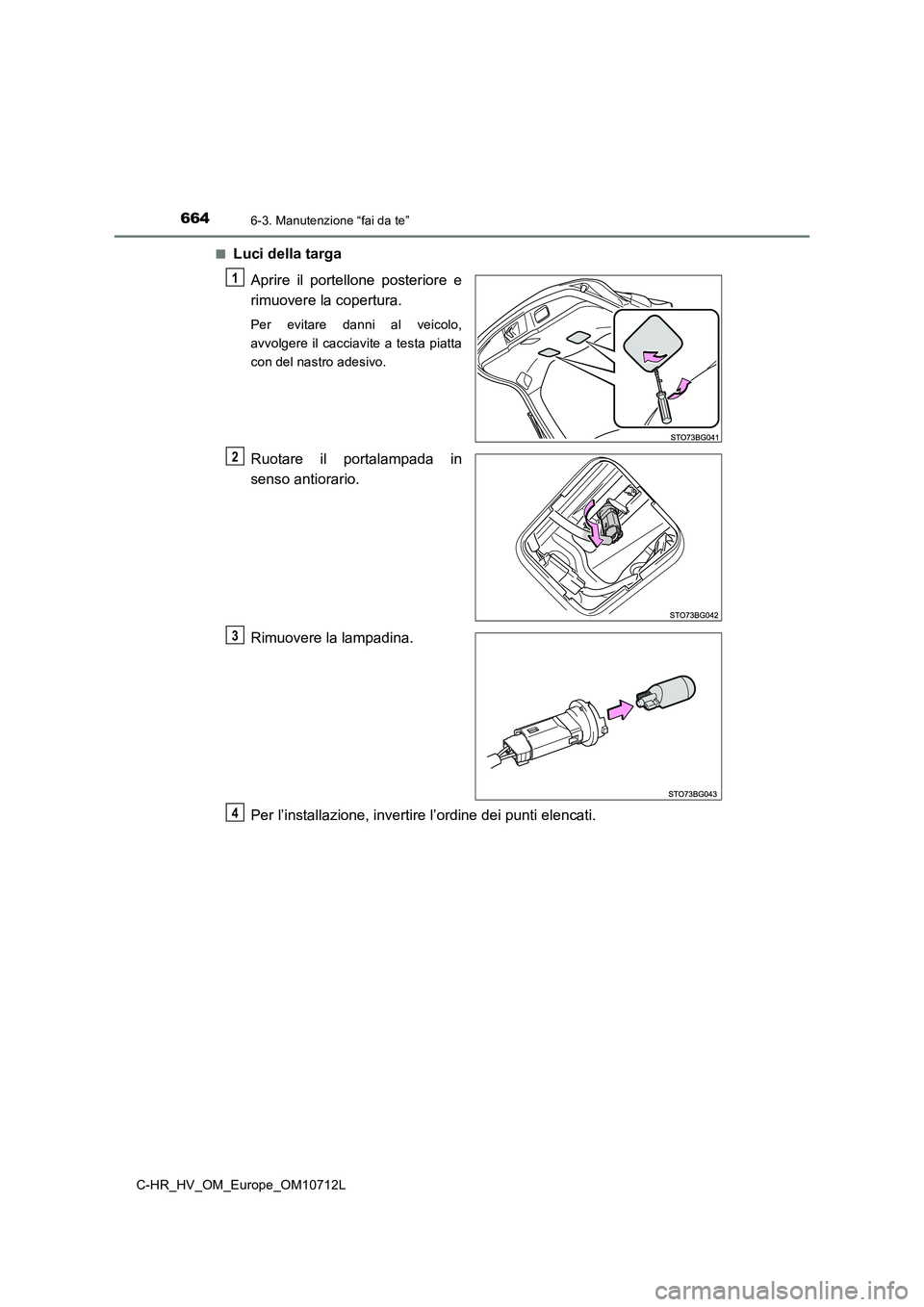

6646-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10712L■
Luci della targa
Aprire il portellone posteriore e
rimuovere la copertura.
Per evitare danni al veicolo,
avvolgere il cacciavite a testa piatta
con del nastro adesivo.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
1
2
3
4

6656-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10712L
6
Manutenzione e cura del veicolo

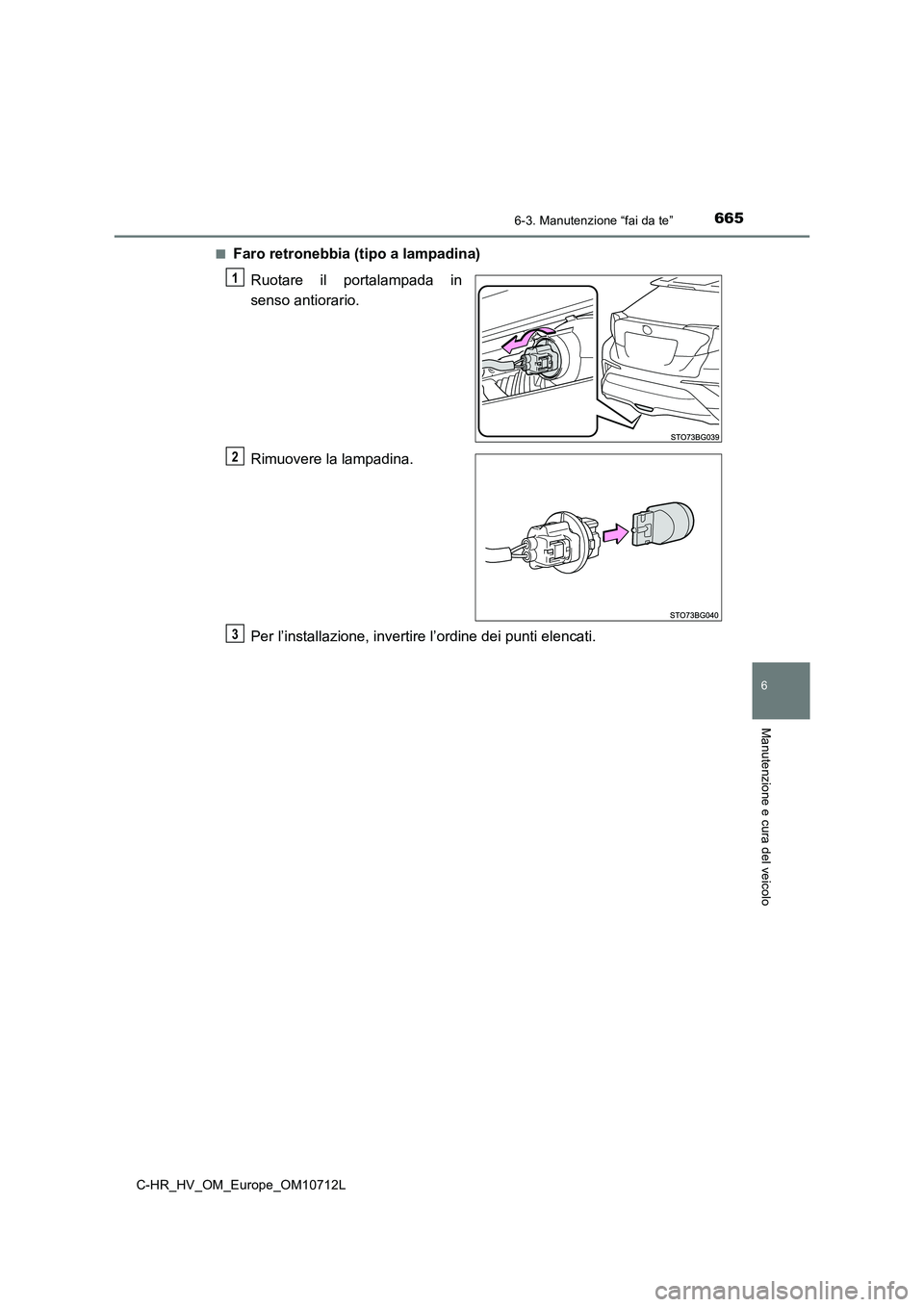

■Faro retronebbia (tipo a lampadina)
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, invertire l’ordine dei punti elencati.
1
2
3

6666-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10712L

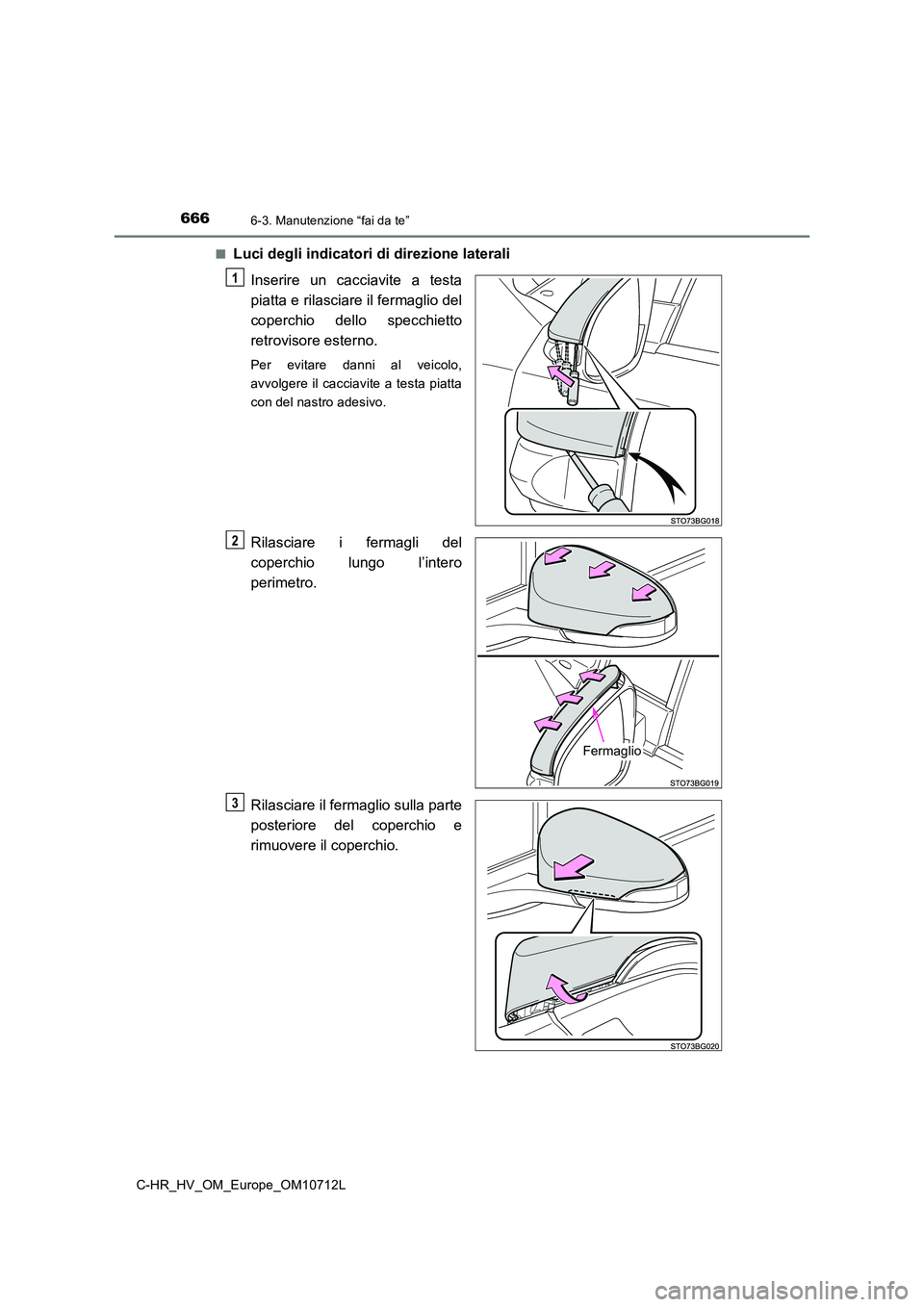

■Luci degli indicatori di direzione laterali
Inserire un cacciavite a testa
piatta e rilasciare il fermaglio del
coperchio dello specchietto
retrovisore esterno.
Per evitare danni al veicolo,
avvolgere il cacciavite a testa piatta
con del nastro adesivo.
Rilasciare i fermagli del
coperchio lungo l’intero
perimetro.
Rilasciare il fermaglio sulla parte
posteriore del coperchio e
rimuovere il coperchio.
1
Fermaglio
2
3

6676-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10712L
6
Manutenzione e cura del veicolo

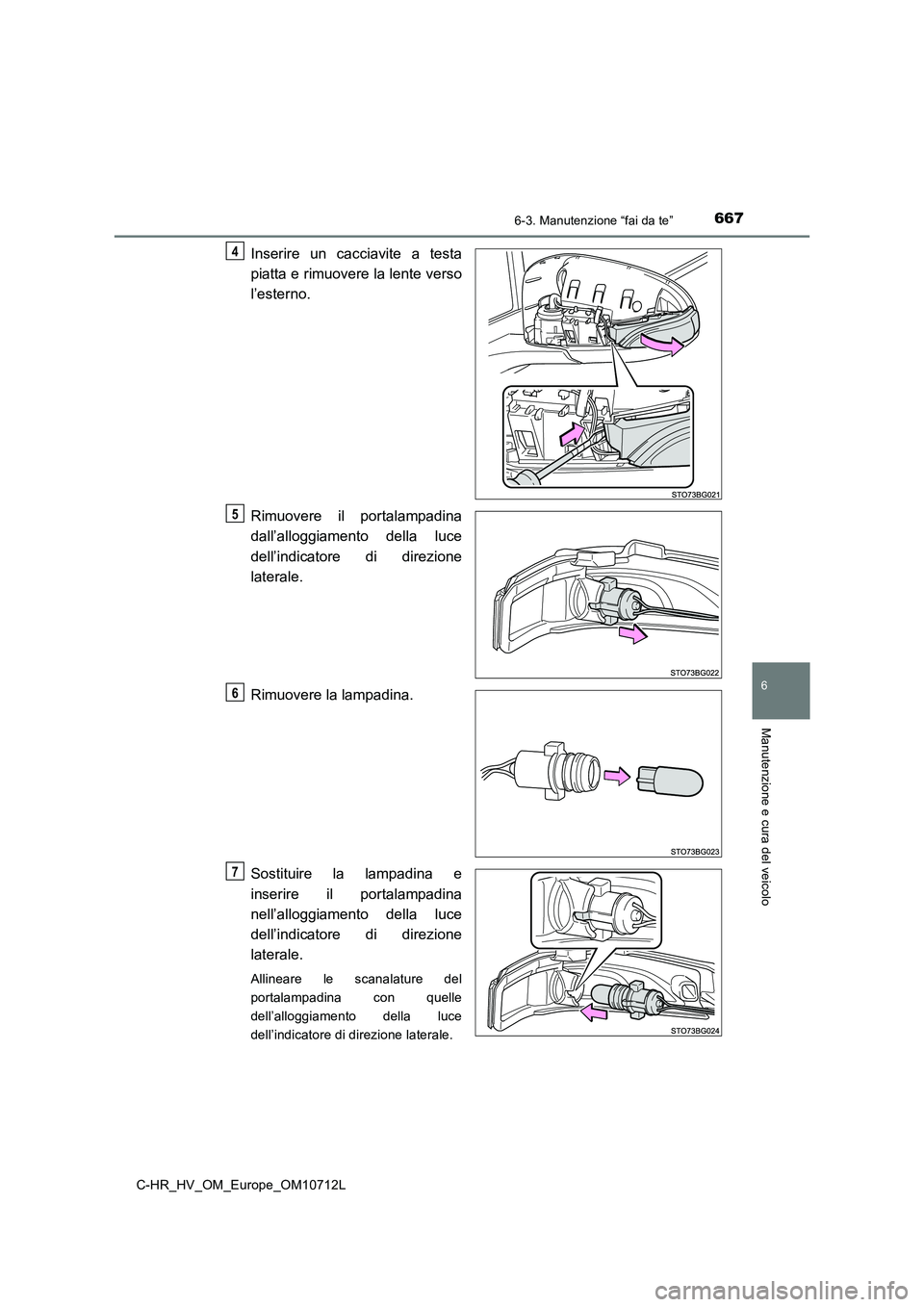

Inserire un cacciavite a testa
piatta e rimuovere la lente verso
l’esterno.
Rimuovere il portalampadina
dall’alloggiamento della luce
dell’indicatore di direzione
laterale.
Rimuovere la lampadina.
Sostituire la lampadina e
inserire il portalampadina
nell’alloggiamento della luce
dell’indicatore di direzione
laterale.
Allineare le scanalature del
portalampadina con quelle
dell’alloggiamento della luce
dell’indicatore di direzione laterale.
4
5
6
7

6686-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10712L

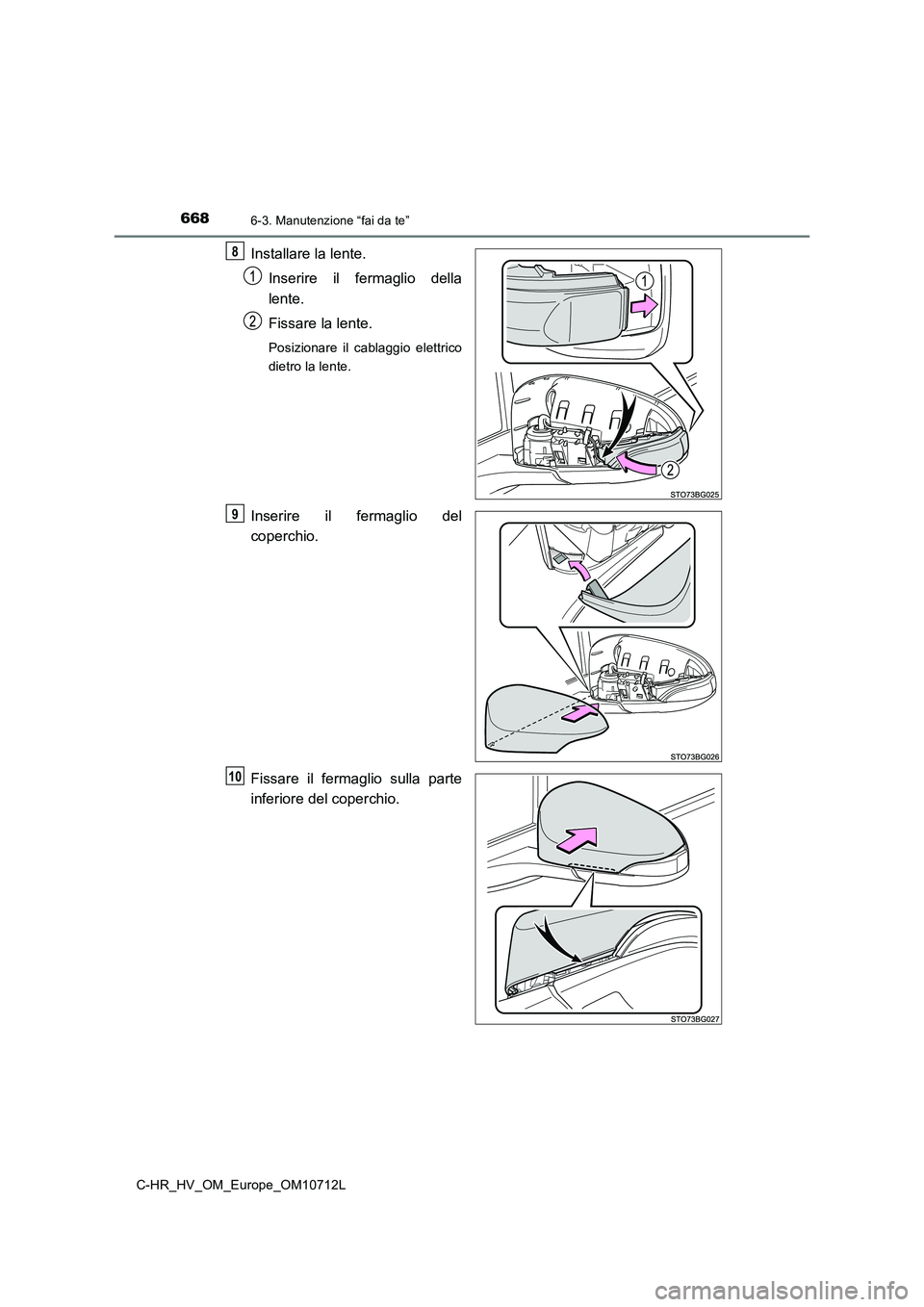

Installare la lente.
Inserire il fermaglio della
lente.
Fissare la lente.
Posizionare il cablaggio elettrico
dietro la lente.
Inserire il fermaglio del
coperchio.
Fissare il fermaglio sulla parte
inferiore del coperchio.
8
9
10
