6696-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10712L
6
Manutenzione e cura del veicolo

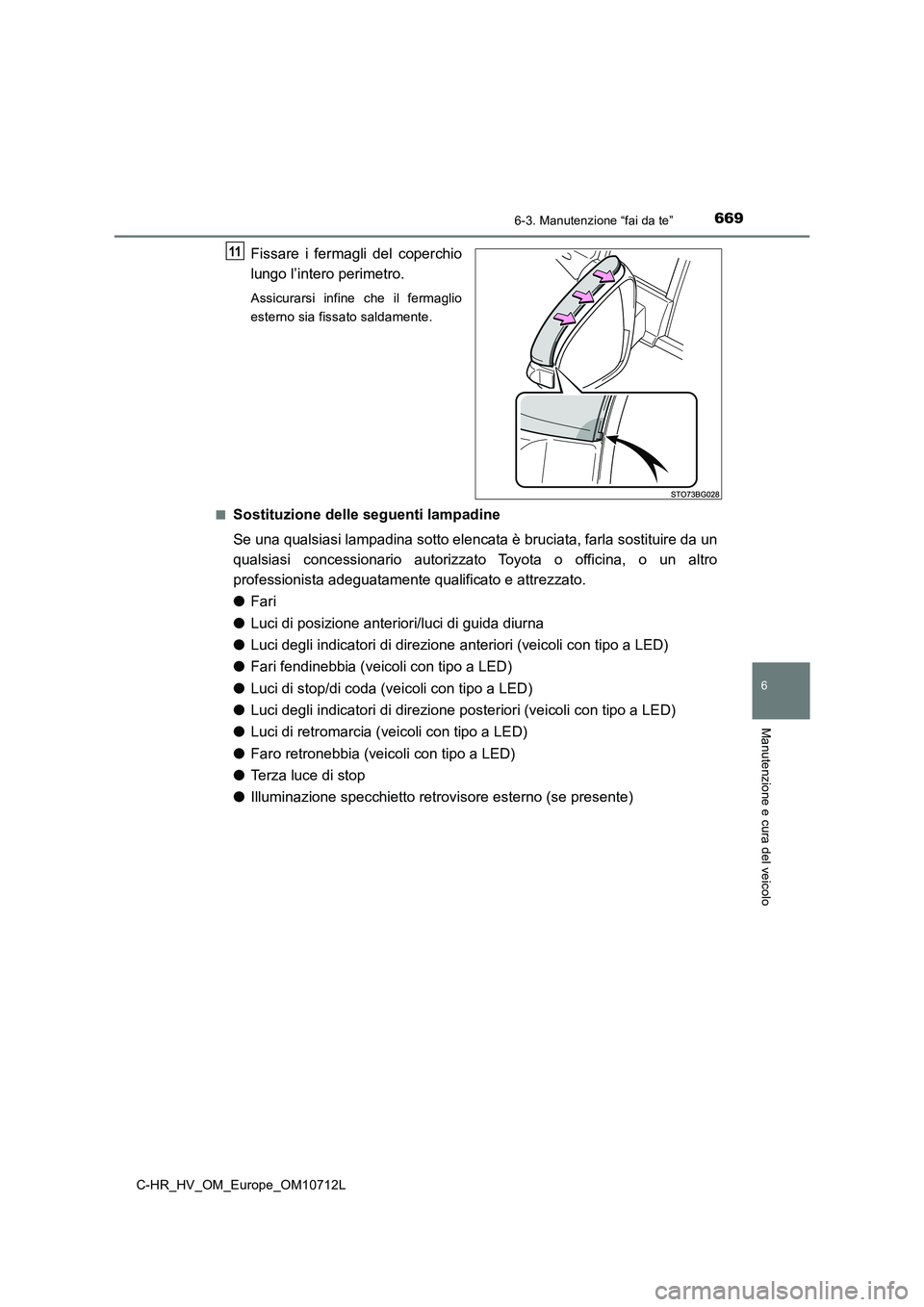

Fissare i fermagli del coperchio
lungo l’intero perimetro.
Assicurarsi infine che il fermaglio
esterno sia fissato saldamente.
■Sostituzione delle seguenti lampadine
Se una qualsiasi lampadina sotto elencata è bruciata, farla sostituire da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
● Fari
● Luci di posizione anteriori/luci di guida diurna
● Luci degli indicatori di direzione anteriori (veicoli con tipo a LED)
● Fari fendinebbia (veicoli con tipo a LED)
● Luci di stop/di coda (veicoli con tipo a LED)
● Luci degli indicatori di direzione posteriori (veicoli con tipo a LED)
● Luci di retromarcia (veicoli con tipo a LED)
● Faro retronebbia (veicoli con tipo a LED)
● Terza luce di stop
● Illuminazione specchietto retrovisore esterno (se presente)
11

6706-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10712L

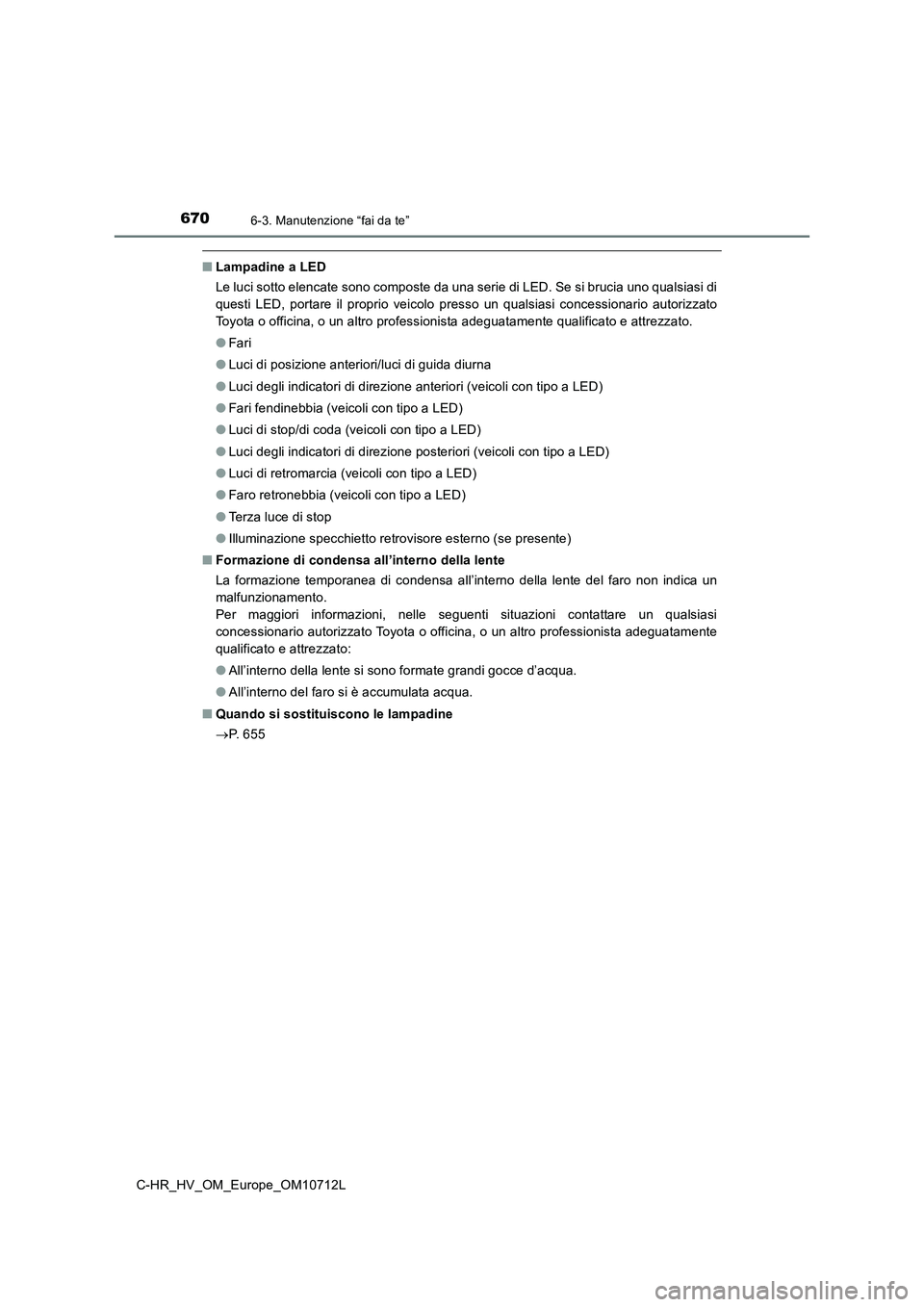

■Lampadine a LED
Le luci sotto elencate sono composte da una serie di LED. Se si brucia uno qualsiasi di
questi LED, portare il proprio veicolo presso un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
●Fari
●Luci di posizione anteriori/luci di guida diurna
●Luci degli indicatori di direzione anteriori (veicoli con tipo a LED)
●Fari fendinebbia (veicoli con tipo a LED)
●Luci di stop/di coda (veicoli con tipo a LED)
●Luci degli indicatori di direzione posteriori (veicoli con tipo a LED)
●Luci di retromarcia (veicoli con tipo a LED)
●Faro retronebbia (veicoli con tipo a LED)
●Terza luce di stop
●Illuminazione specchietto retrovisore esterno (se presente)
■Formazione di condensa all’interno della lente
La formazione temporanea di condensa all’interno della lente del faro non indica un
malfunzionamento.
Per maggiori informazioni, nelle seguenti situazioni contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato:
●All’interno della lente si sono formate grandi gocce d’acqua.
●All’interno del faro si è accumulata acqua.
■Quando si sostituiscono le lampadine
P. 6 5 5

6716-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10712L
6
Manutenzione e cura del veicolo

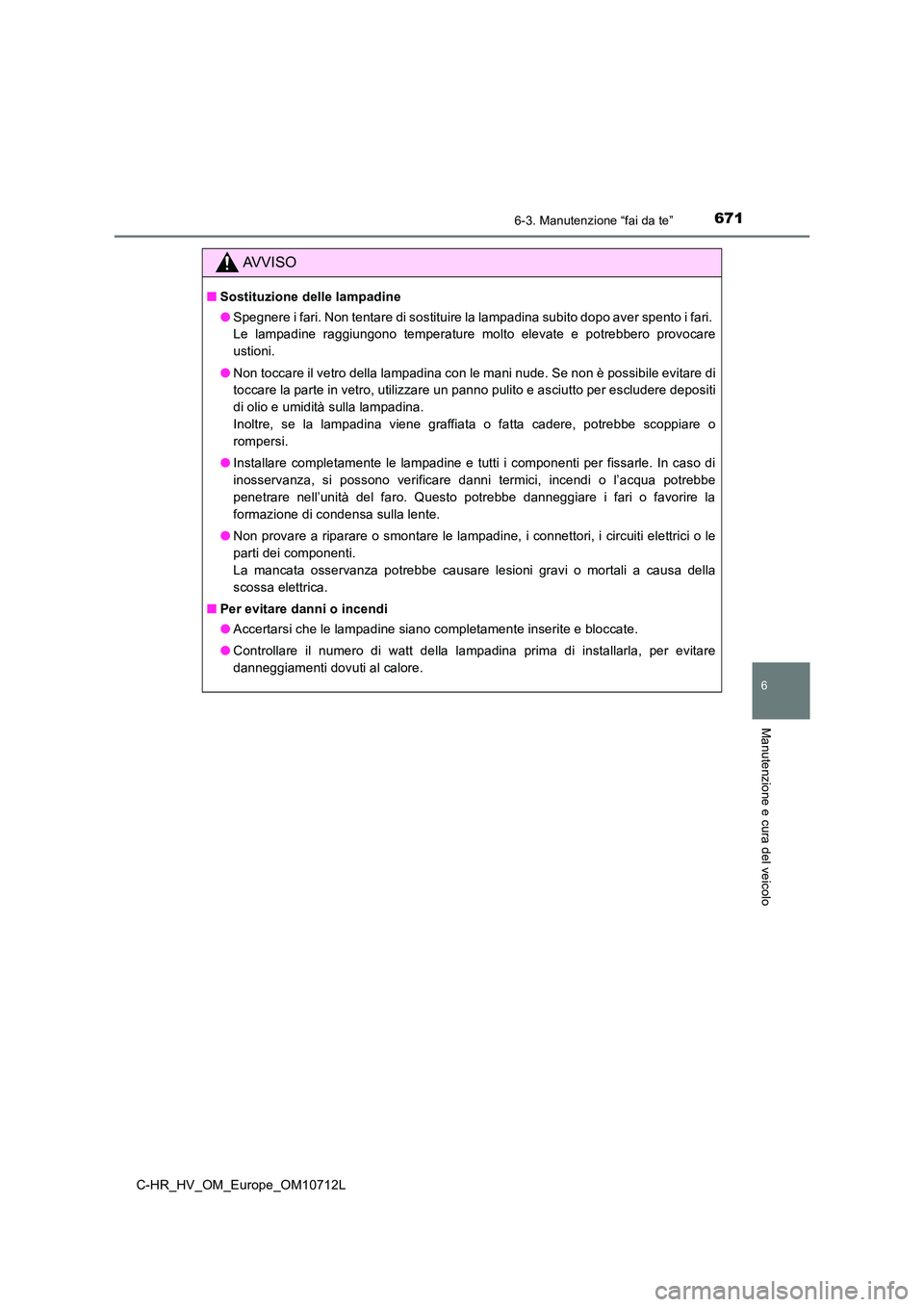

AVVISO
■Sostituzione delle lampadine
● Spegnere i fari. Non tentare di sostituire la lampadina subito dopo aver spento i fari.
Le lampadine raggiungono temperature molto elevate e potrebbero provocare
ustioni.
● Non toccare il vetro della lampadina con le mani nude. Se non è possibile evitare di
toccare la parte in vetro, utilizzare un panno pulito e asciutto per escludere depositi
di olio e umidità sulla lampadina.
Inoltre, se la lampadina viene graffiata o fatta cadere, potrebbe scoppiare o
rompersi.
● Installare completamente le lampadine e tutti i componenti per fissarle. In caso di
inosservanza, si possono verificare danni termici, incendi o l’acqua potrebbe
penetrare nell’unità del faro. Questo potrebbe danneggiare i fari o favorire la
formazione di condensa sulla lente.
● Non provare a riparare o smontare le lampadine, i connettori, i circuiti elettrici o le
parti dei componenti.
La mancata osservanza potrebbe causare lesioni gravi o mortali a causa della
scossa elettrica.
■ Per evitare danni o incendi
● Accertarsi che le lampadine siano completamente inserite e bloccate.
● Controllare il numero di watt della lampadina prima di installarla, per evitare
danneggiamenti dovuti al calore.

6726-3. Manutenzione “fai da te”
C-HR_HV_OM_Europe_OM10712L

673

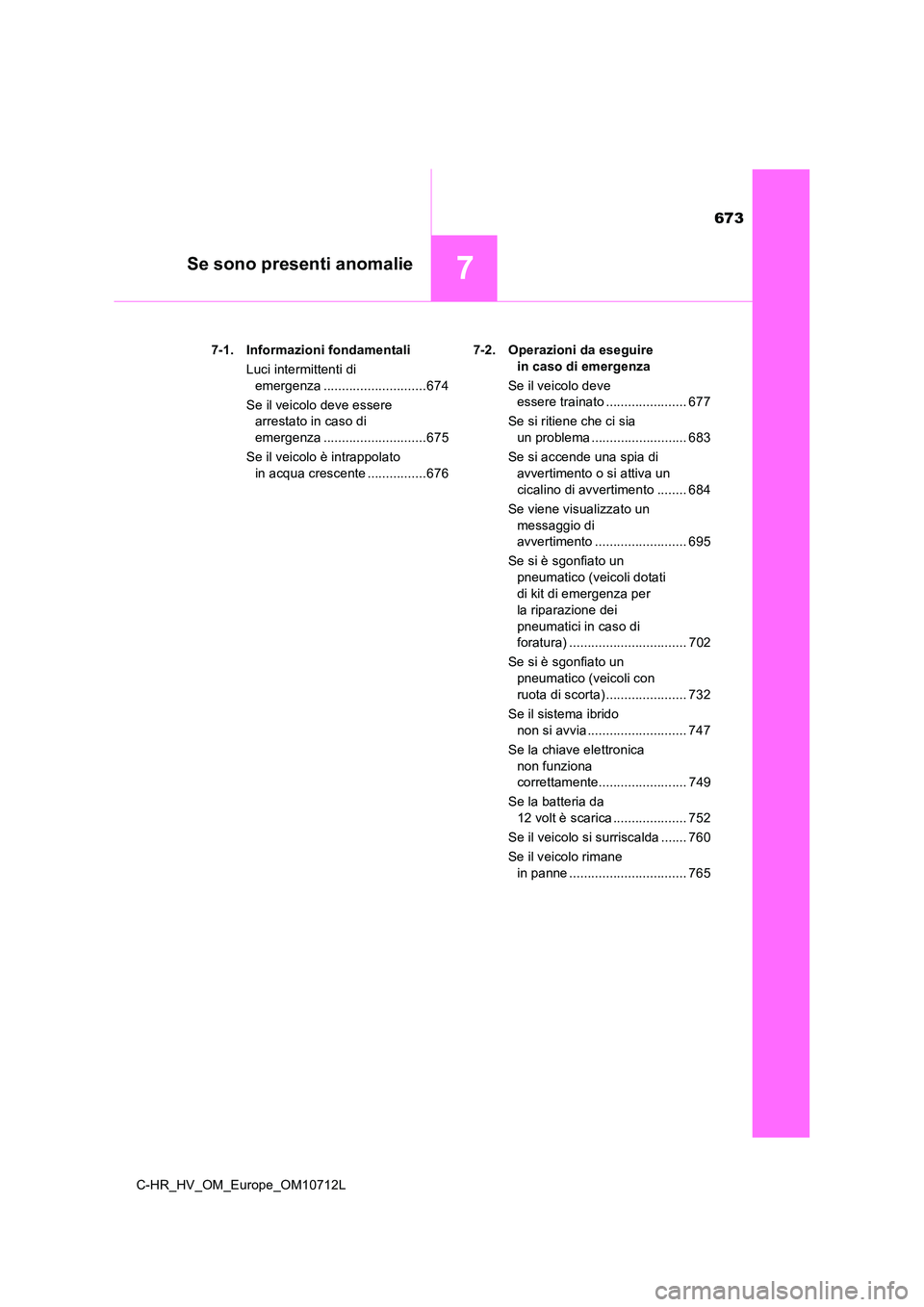

7Se sono presenti anomalie
C-HR_HV_OM_Europe_OM10712L
7-1. Informazioni fondamentali
Luci intermittenti di
emergenza ............................674
Se il veicolo deve essere
arrestato in caso di
emergenza ............................675
Se il veicolo è intrappolato
in acqua crescente ................676
7-2. Operazioni da eseguire
in caso di emergenza
Se il veicolo deve
essere trainato ...................... 677
Se si ritiene che ci sia
un problema .......................... 683
Se si accende una spia di
avvertimento o si attiva un
cicalino di avvertimento ........ 684
Se viene visualizzato un
messaggio di
avvertimento ......................... 695
Se si è sgonfiato un
pneumatico (veicoli dotati
di kit di emergenza per
la riparazione dei
pneumatici in caso di
foratura) ................................ 702
Se si è sgonfiato un
pneumatico (veicoli con
ruota di scorta) ...................... 732
Se il sistema ibrido
non si avvia ........................... 747
Se la chiave elettronica
non funziona
correttamente........................ 749
Se la batteria da
12 volt è scarica .................... 752
Se il veicolo si surriscalda ....... 760
Se il veicolo rimane
in panne ................................ 765

6747-1. Informazioni fondamentali
C-HR_HV_OM_Europe_OM10712L

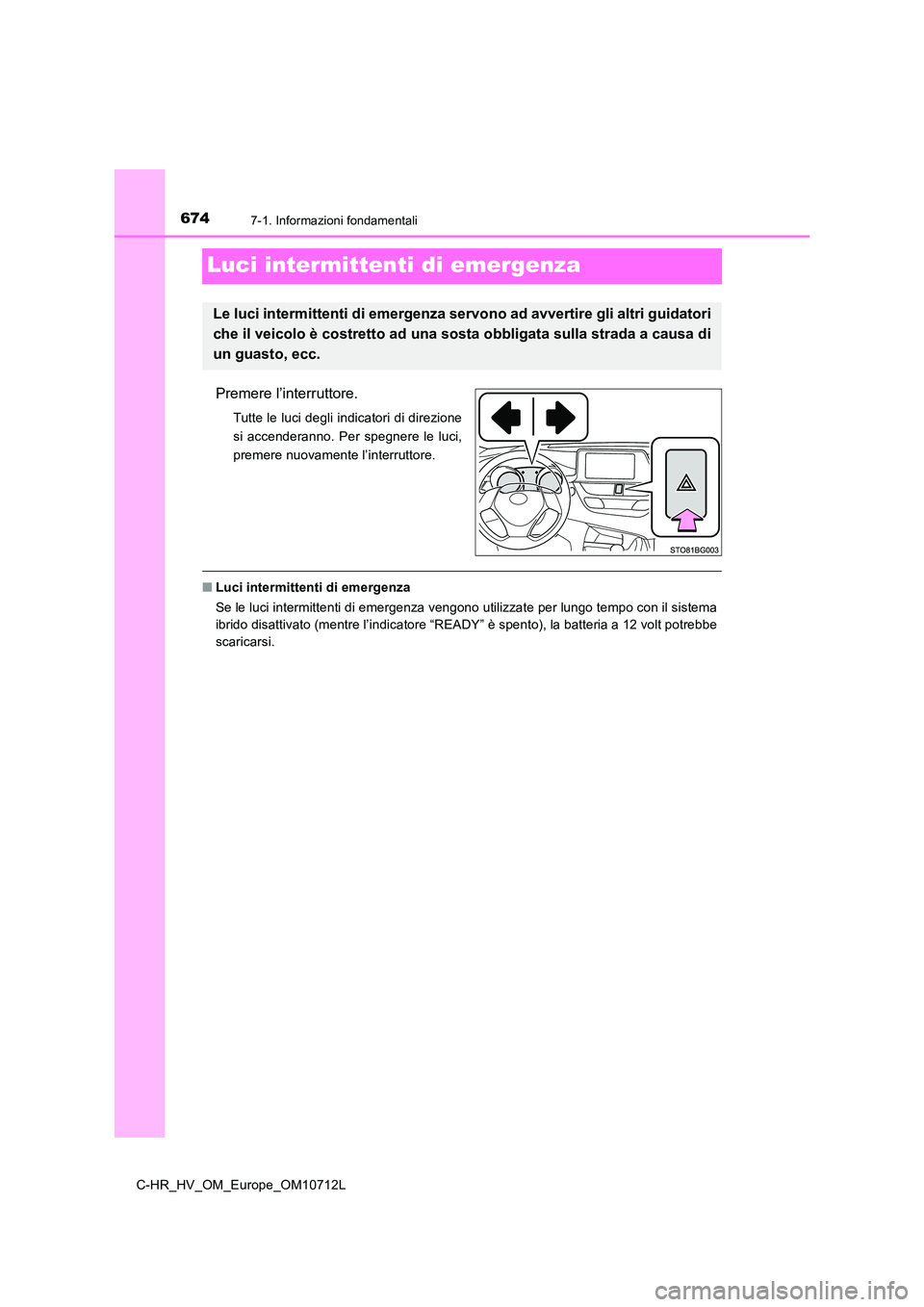

Luci intermittenti di emergenza
Premere l’interruttore.
Tutte le luci degli indicatori di direzione
si accenderanno. Per spegnere le luci,
premere nuovamente l’interruttore.
■ Luci intermittenti di emergenza
Se le luci intermittenti di emergenza vengono utilizzate per lungo tempo con il sistema
ibrido disattivato (mentre l’indicatore “READY” è spento), la batteria a 12 volt potrebbe
scaricarsi.
Le luci intermittenti di emergenza servono ad avvertire gli altri guidatori
che il veicolo è costretto ad una so sta obbligata sulla strada a causa di
un guasto, ecc.

6757-1. Informazioni fondamentali
C-HR_HV_OM_Europe_OM10712L
7
Se sono presenti anomalie

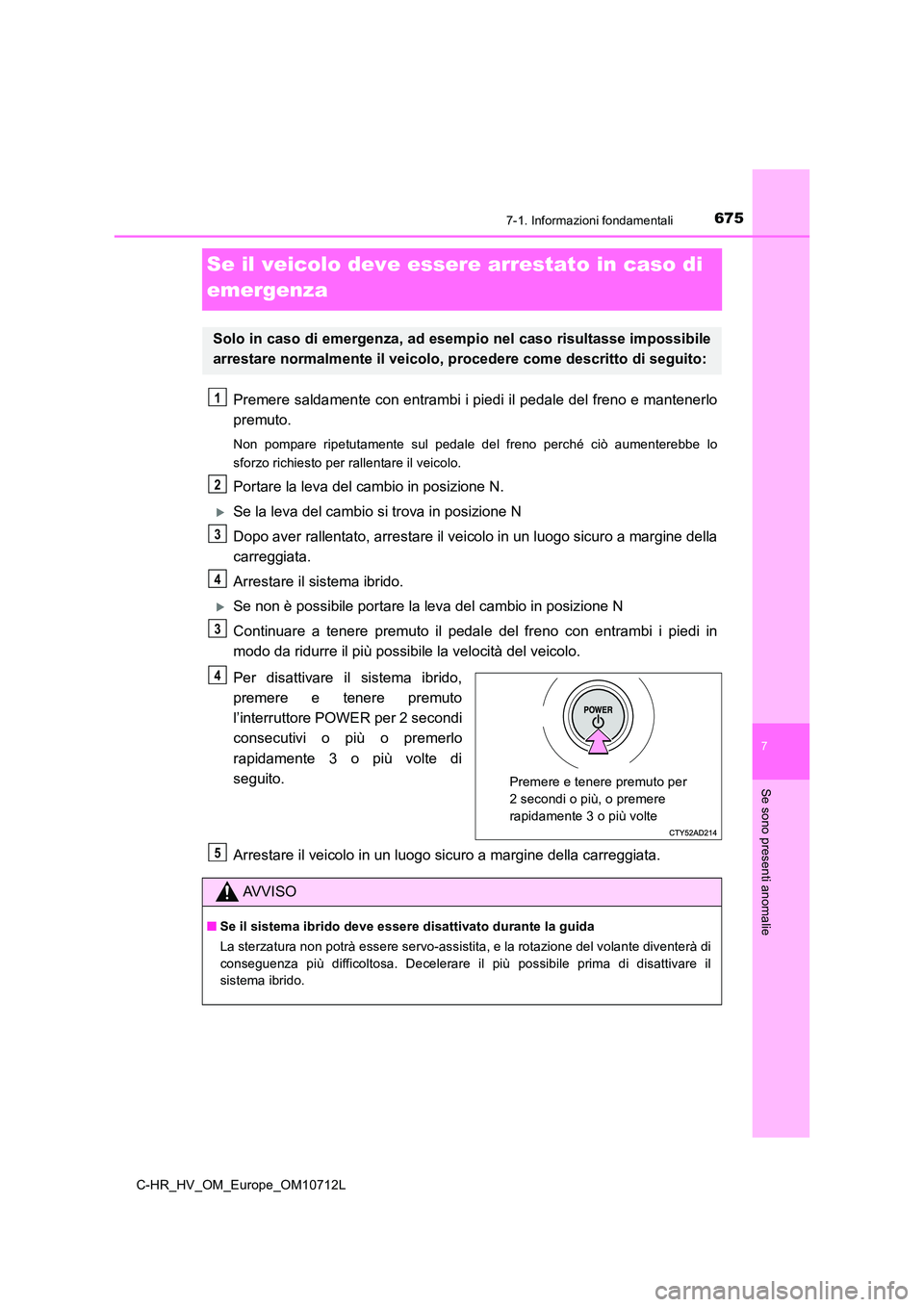

Se il veicolo deve essere arrestato in caso di
emergenza
Premere saldamente con entrambi i piedi il pedale del freno e mantenerlo
premuto.
Non pompare ripetutamente sul pedale del freno perché ciò aumenterebbe lo
sforzo richiesto per rallentare il veicolo.
Portare la leva del cambio in posizione N.
Se la leva del cambio si trova in posizione N
Dopo aver rallentato, arrestare il veicolo in un luogo sicuro a margine della
carreggiata.
Arrestare il sistema ibrido.
Se non è possibile portare la leva del cambio in posizione N
Continuare a tenere premuto il pedal e del freno con entrambi i piedi in
modo da ridurre il più possibile la velocità del veicolo.
Per disattivare il sistema ibrido,
premere e tenere premuto
l’interruttore POWER per 2 secondi
consecutivi o più o premerlo
rapidamente 3 o più volte di
seguito.
Arrestare il veicolo in un luogo sicuro a margine della carreggiata.
Solo in caso di emergenza, ad esempio nel caso risultasse impossibile
arrestare normalmente il veicolo, pr ocedere come descritto di seguito:
1
2
3
4
3
Premere e tenere premuto per
2 secondi o più, o premere
rapidamente 3 o più volte
4
AVVISO
■Se il sistema ibrido deve essere disattivato durante la guida
La sterzatura non potrà essere servo-assistita, e la rotazione del volante diventerà di
conseguenza più difficoltosa. Decelerare il più possibile prima di disattivare il
sistema ibrido.
5

6767-1. Informazioni fondamentali
C-HR_HV_OM_Europe_OM10712L

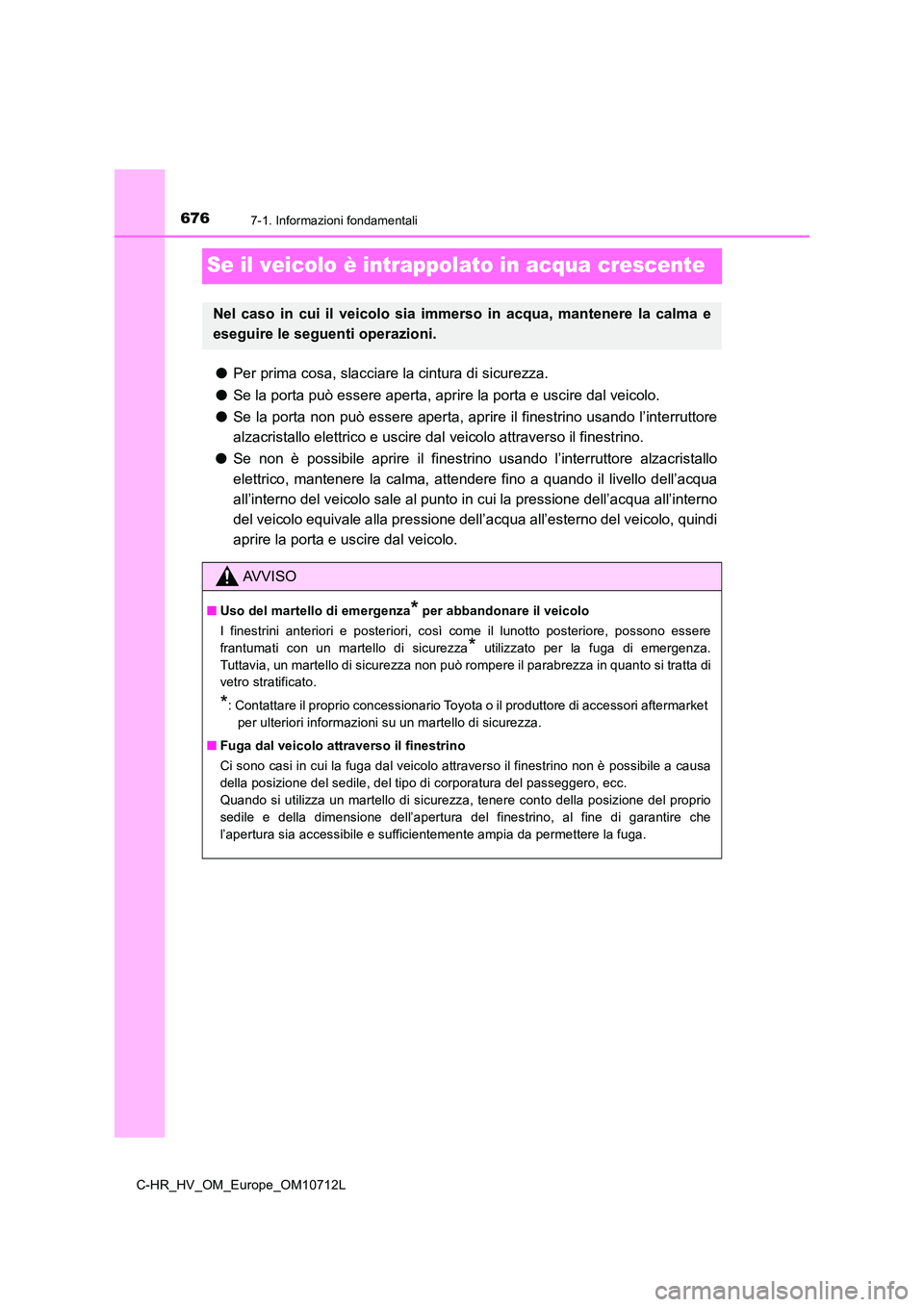

Se il veicolo è intrappolato in acqua crescente
●Per prima cosa, slacciare la cintura di sicurezza.
● Se la porta può essere aperta, aprire la porta e uscire dal veicolo.
● Se la porta non può essere aperta, aprire il finestrino usando l’interruttore
alzacristallo elettrico e uscire dal veicolo attraverso il finestrino.
● Se non è possibile aprire il finestrino usando l’interruttore alzacristallo
elettrico, mantenere la calma, attendere fino a quando il livello dell’acqua
all’interno del veicolo sale al punto in cui la pressione dell’acqua all’interno
del veicolo equivale alla pressione de ll’acqua all’esterno del veicolo, quindi
aprire la porta e uscire dal veicolo.
Nel caso in cui il veicolo sia immers o in acqua, mantenere la calma e
eseguire le seguenti operazioni.
AVVISO
■ Uso del martello di emergenza* per abbandonare il veicolo
I finestrini anteriori e posteriori, così come il lunotto posteriore, possono essere
frantumati con un martello di sicurezza* utilizzato per la fuga di emergenza.
Tuttavia, un martello di sicurezza non può rompere il parabrezza in quanto si tratta di
vetro stratificato.
*: Contattare il proprio concessionario Toyota o il produttore di accessori aftermarket
per ulteriori informazioni su un martello di sicurezza.
■ Fuga dal veicolo attraverso il finestrino
Ci sono casi in cui la fuga dal veicolo attraverso il finestrino non è possibile a causa
della posizione del sedile, del tipo di corporatura del passeggero, ecc.
Quando si utilizza un martello di sicurezza, tenere conto della posizione del proprio
sedile e della dimensione dell’apertura del finestrino, al fine di garantire che
l’apertura sia accessibile e sufficientemente ampia da permettere la fuga.

6777-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10712L
7
Se sono presenti anomalie

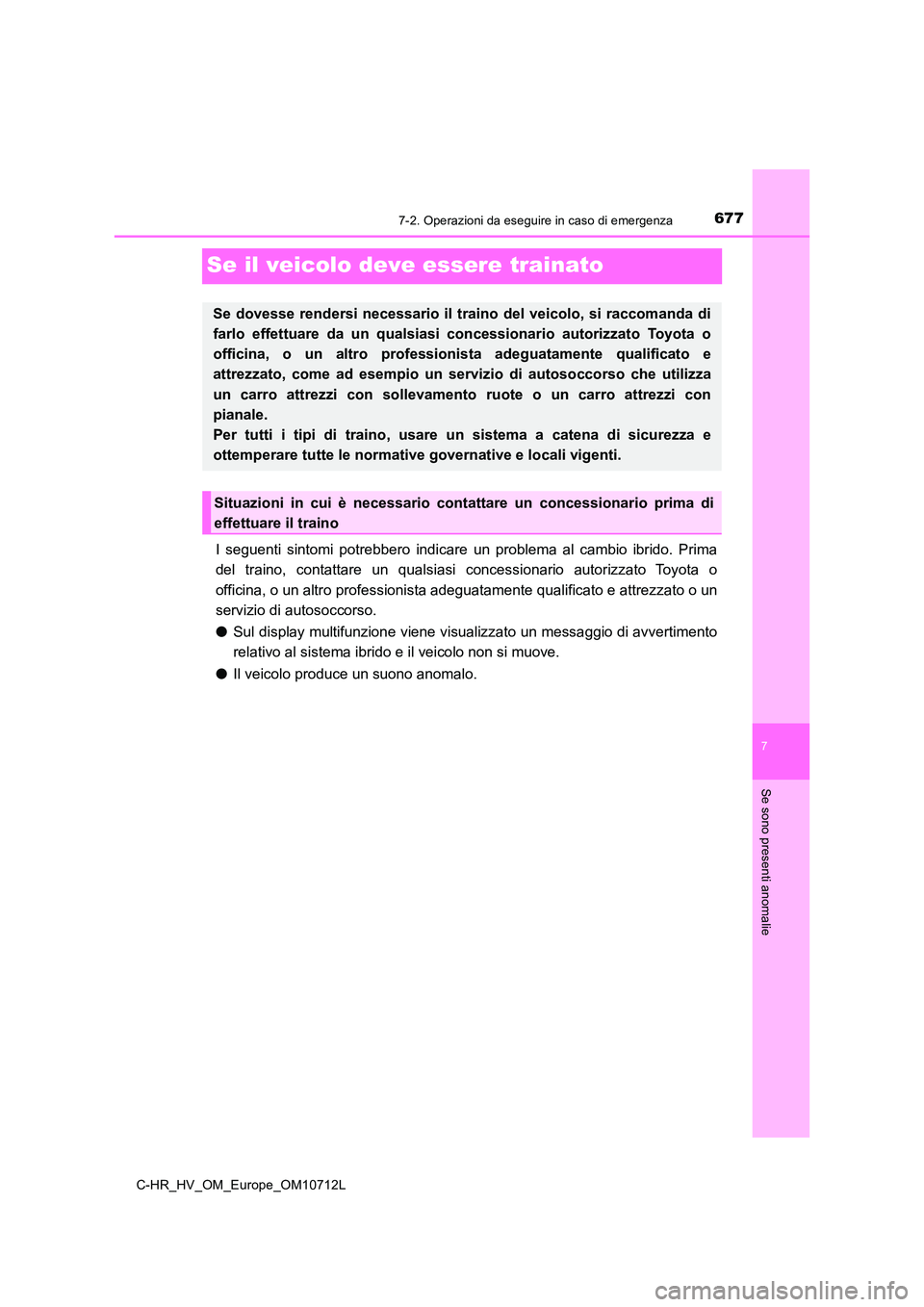

Se il veicolo deve essere trainato
I seguenti sintomi potrebbero indicare un problema al cambio ibrido. Prima
del traino, contattare un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato o un
servizio di autosoccorso.
● Sul display multifunzione viene visualizzato un messaggio di avvertimento
relativo al sistema ibrido e il veicolo non si muove.
● Il veicolo produce un suono anomalo.
Se dovesse rendersi necessario il traino del veicolo, si raccomanda di
farlo effettuare da un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionis ta adeguatamente qualificato e
attrezzato, come ad esempio un servizio di autosoccorso che utilizza
un carro attrezzi con sollevamento ruote o un carro attrezzi con
pianale.
Per tutti i tipi di traino, usare un sistema a catena di sicurezza e
ottemperare tutte le normative governative e locali vigenti.
Situazioni in cui è necessario cont attare un concessionario prima di
effettuare il traino

6787-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10712L
Quando si utilizza un camion a pianale per il trasporto del veicolo, utilizzare le
cinghie per pneumatici. Per maggiori informazioni sull’utilizzo delle cinghie
per pneumatici, fare riferimento al manuale di uso e manutenzione del
camion a pianale.
Per evitare qualunque movimento del veicolo durante il trasporto, innestare il
freno di stazionamento e spegnere l’interruttore POWER

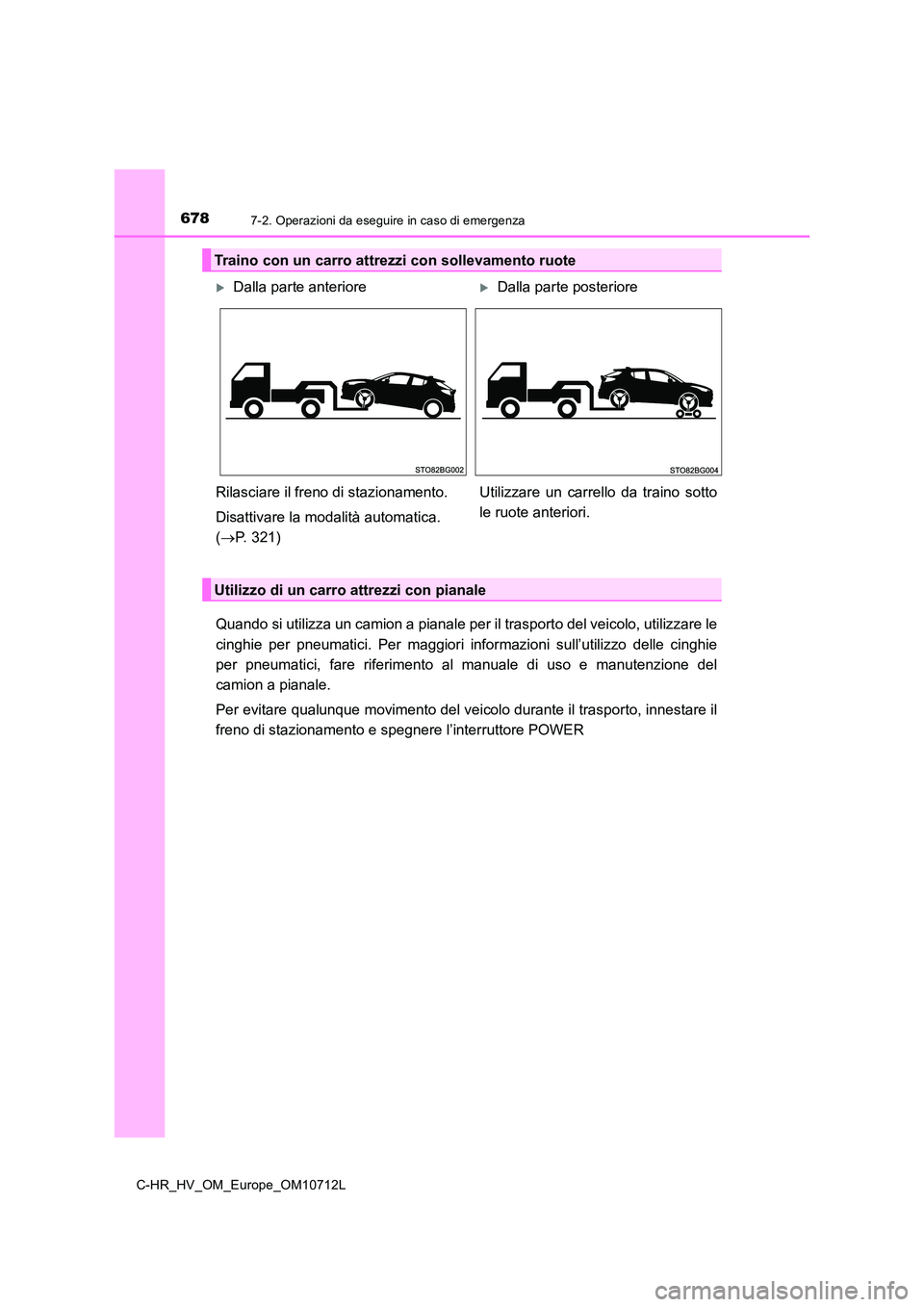

Traino con un carro attrezzi con sollevamento ruote
Dalla parte anterioreDalla parte posteriore
Rilasciare il freno di stazionamento.
Disattivare la modalità automatica.
( P. 321)
Utilizzare un carrello da traino sotto
le ruote anteriori.
Utilizzo di un carro attrezzi con pianale
