TOYOTA C-HR 2021 Manuale duso (in Italian)

6897-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10712L
7

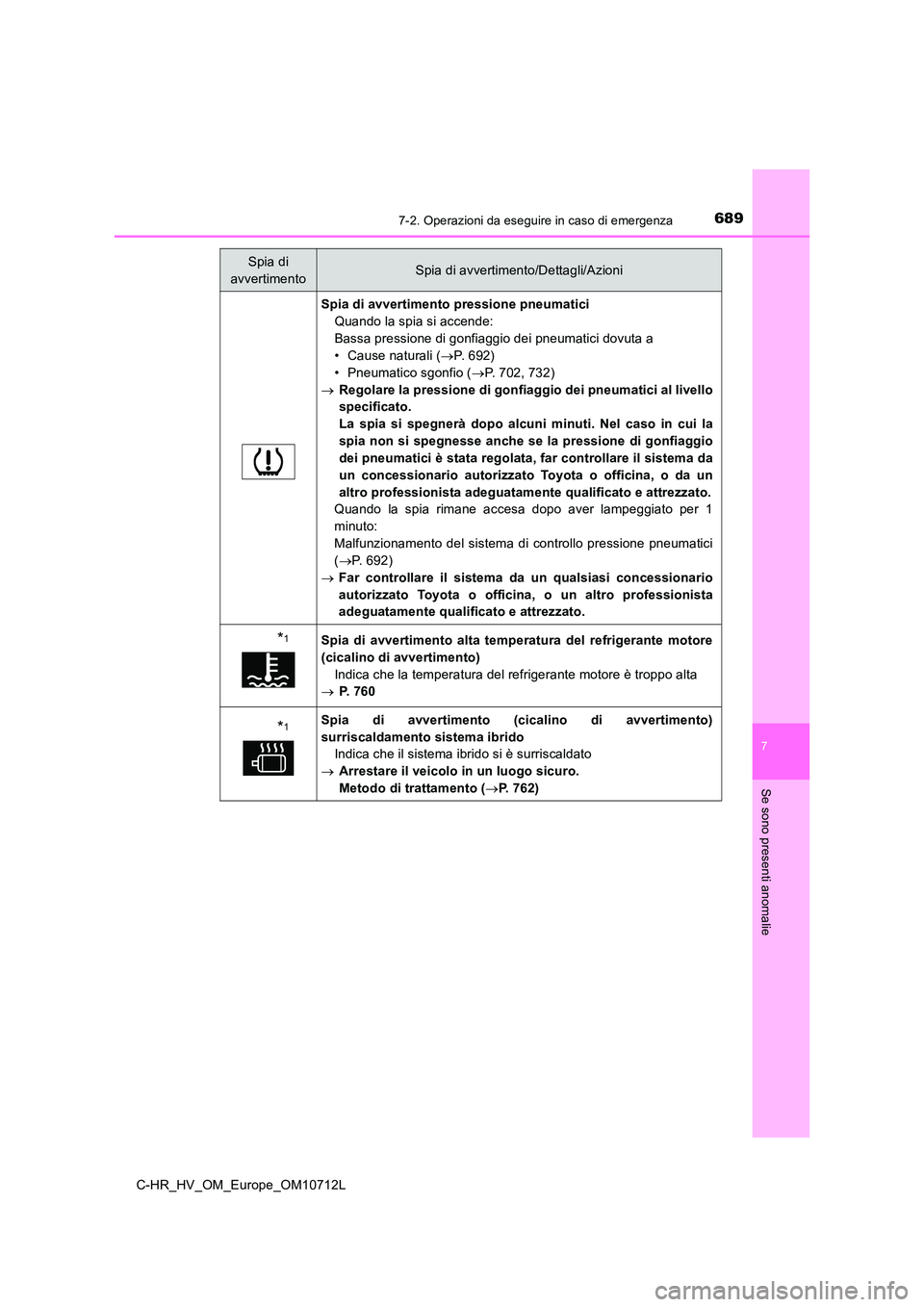

Se sono presenti anomalie
Spia di avvertimento pressione pneumatici
Quando la spia si accende:
Bassa pressione di gonfiaggio dei pneumatici dovuta a
• Cause naturali ( P. 6 9 2 )
• Pneumatico sgonfio ( P. 702, 732)
 Regolare la pressione di gonfiaggio dei pneumatici al livello
specificato.
La spia si spegnerà dopo alcuni minuti. Nel caso in cui la
spia non si spegnesse anche se la pressione di gonfiaggio
dei pneumatici è stata regolata, far controllare il sistema da
un concessionario autorizzato Toyota o officina, o da un
altro professionista adeguatamente qualificato e attrezzato.
Quando la spia rimane accesa dopo aver lampeggiato per 1
minuto:
Malfunzionamento del sistema di controllo pressione pneumatici
( P. 692)
 Far controllare il sistema da un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
*1Spia di avvertimento alta temperatura del refrigerante motore
(cicalino di avvertimento)
Indica che la temperatura del refrigerante motore è troppo alta
 P. 7 6 0
*1Spia di avvertimento (cicalino di avvertimento)
surriscaldamento sistema ibrido
Indica che il sistema ibrido si è surriscaldato
 Arrestare il veicolo in un luogo sicuro.
Metodo di trattamento ( P. 762)
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

6907-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10712L

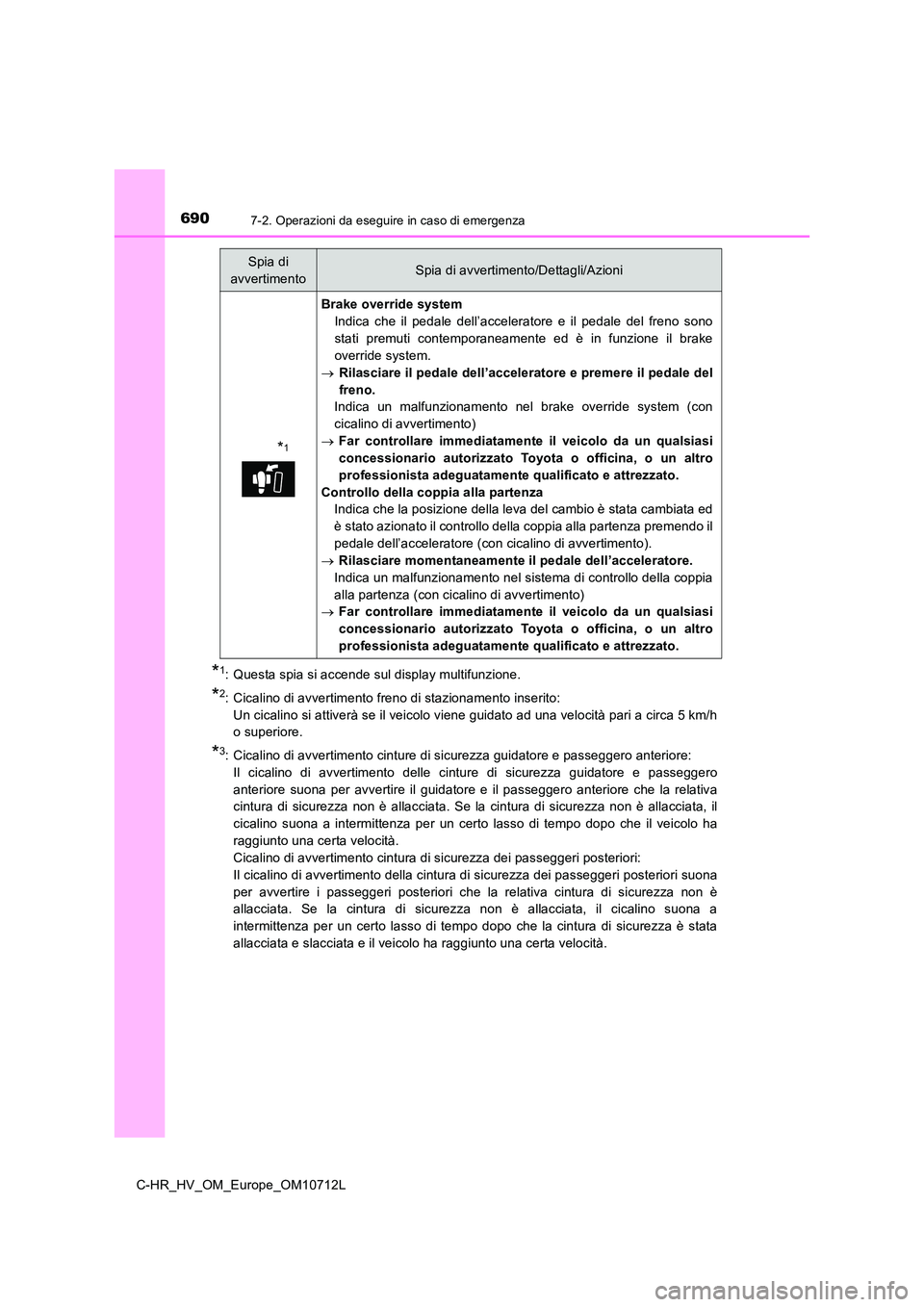

*1: Questa spia si accende sul display multifunzione.
*2: Cicalino di avvertimento freno di stazionamento inserito:
Un cicalino si attiverà se il veicolo viene guidato ad una velocità pari a circa 5 km/h
o superiore.
*3: Cicalino di avvertimento cinture di sicurezza guidatore e passeggero anteriore:
Il cicalino di avvertimento delle cinture di sicurezza guidatore e passeggero
anteriore suona per avvertire il guidatore e il passeggero anteriore che la relativa
cintura di sicurezza non è allacciata. Se la cintura di sicurezza non è allacciata, il
cicalino suona a intermittenza per un certo lasso di tempo dopo che il veicolo ha
raggiunto una certa velocità.
Cicalino di avvertimento cintura di sicurezza dei passeggeri posteriori:
Il cicalino di avvertimento della cintura di sicurezza dei passeggeri posteriori suona
per avvertire i passeggeri posteriori che la relativa cintura di sicurezza non è
allacciata. Se la cintura di sicurezza non è allacciata, il cicalino suona a
intermittenza per un certo lasso di tempo dopo che la cintura di sicurezza è stata
allacciata e slacciata e il veicolo ha raggiunto una certa velocità.
*1
Brake override system
Indica che il pedale dell’acceleratore e il pedale del freno sono
stati premuti contemporaneamente ed è in funzione il brake
override system.
 Rilasciare il pedale dell’acceleratore e premere il pedale del
freno.
Indica un malfunzionamento nel brake override system (con
cicalino di avvertimento)
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Controllo della coppia alla partenza
Indica che la posizione della leva del cambio è stata cambiata ed
è stato azionato il controllo della coppia alla partenza premendo il
pedale dell’acceleratore (con cicalino di avvertimento).
 Rilasciare momentaneamente il pedale dell’acceleratore.
Indica un malfunzionamento nel sistema di controllo della coppia
alla partenza (con cicalino di avvertimento)
 Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
Spia di
avvertimentoSpia di avvertimento/Dettagli/Azioni

6917-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10712L
7
Se sono presenti anomalie
■Spia di avvertimento servosterzo elettrico (cicalino di avvertimento)
Quando la carica della batteria a 12 volt diventa insufficiente o la tensione diminuisce
per un certo periodo di tempo, la spia di avvertimento del sistema del servosterzo
elettrico potrebbe accendersi e il cicalino di avvertimento potrebbe suonare.
■ Sensore di rilevamento del passeggero anteriore, promemoria e cicalino di
avvertimento cintura di sicurezza
● Se sul sedile del passeggero anteriore è stato sistemato un bagaglio, il sensore di
rilevamento del passeggero anteriore potrebbe far lampeggiare la spia di
avvertimento e attivare il cicalino di avvertimento, anche se non c’è alcun
passeggero sul sedile.
● Se sul sedile è stato riposto un cuscino, il sensore potrebbe non rilevare un
passeggero e la spia di avvertimento potrebbe non funzionare correttamente.
■ Quando si accende la spia di avvertimento pressione pneumatici
Esaminare l’aspetto del pneumatico per verificare l’assenza di forature.
In caso di foratura: P. 702, 732
Se non è presente alcuna foratura:
Eseguire la seguente procedura dopo che la temperatura del pneumatico si è
sufficientemente abbassata.
● Controllare la pressione di gonfiaggio dei pneumatici e regolarla fino a raggiungere il
livello appropriato.
● Se la spia di avvertimento non si spegne neanche dopo alcuni minuti, verificare che
la pressione di gonfiaggio dei pneumatici sia al livello specificato ed eseguire
l’inizializzazione. ( P. 6 2 1 )
La spia di avvertimento potrebbe accendersi nuovamente se le operazioni di cui sopra
vengono eseguite senza aspettare che la temperatura del pneumatico si sia
sufficientemente ridotta.

6927-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10712L
■ La spia di avvertimento pressione pneumatici potrebbe accendersi per cause
naturali
La spia di avvertimento pressione pneumatici potrebbe accendersi per cause naturali
quali le perdite d’aria o le variazioni nella pressione di gonfiaggio dei pneumatici
causate dalla temperatura. In questo caso, regolando la pressione di gonfiaggio dei
pneumatici la spia di avvertimento si spegnerà (dopo alcuni minuti).
■ Quando un pneumatico viene sostituito con quello di scorta (se presente)
Veicoli con ruota di scorta di dimensioni normali: La ruota di scorta è provvista a sua
volta di una valvola e di un trasmettitore di controllo pressione pneumatici. La spia di
avvertimento pressione pneumatici si accende se la pressione di gonfiaggio dei
pneumatici della ruota di scorta è insufficiente. Se un pneumatico si sgonfia
completamente, la spia di avvertimento pressione pneumatici non si spegne nemmeno
se il pneumatico interessato viene sostituito con la ruota di scorta. Sostituire la ruota di
scorta con il pneumatico riparato e regolare in modo appropriato la pressione di
gonfiaggio del pneumatico. La spia di avvertimento pressione pneumatici si spegne
dopo alcuni minuti.
Veicoli con ruotino di scorta: Il ruotino di scorta non è provvisto di valvola e
trasmettitore di controllo della pressione dei pneumatici. Se un pneumatico si sgonfia
completamente, la spia di avvertimento pressione pneumatici non si spegne nemmeno
se il pneumatico interessato viene sostituito con la ruota di scorta. Sostituire la ruota di
scorta con il pneumatico riparato e regolare in modo appropriato la pressione di
gonfiaggio del pneumatico. La spia di avvertimento pressione pneumatici si spegne
dopo alcuni minuti.
■ Condizioni che potrebbero impedire il corretto funzionamento del sistema di
controllo pressione pneumatici
 P. 6 2 3
■ Se la spia di avvertimento pressione pneumatici si accende ripetutamente dopo
aver lampeggiato per 1 minuto
Se la spia di avvertimento pressione pneumatici si accende dopo aver lampeggiato
per 1 minuto quando l’interruttore POWER si trova in modalità ON, farla controllare da
un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
■ Cicalino di avvertimento
In certi casi, il cicalino potrebbe non essere udito a causa dei rumori esterni o del
suono riprodotto dall’impianto audio.

6937-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10712L
7
Se sono presenti anomalie

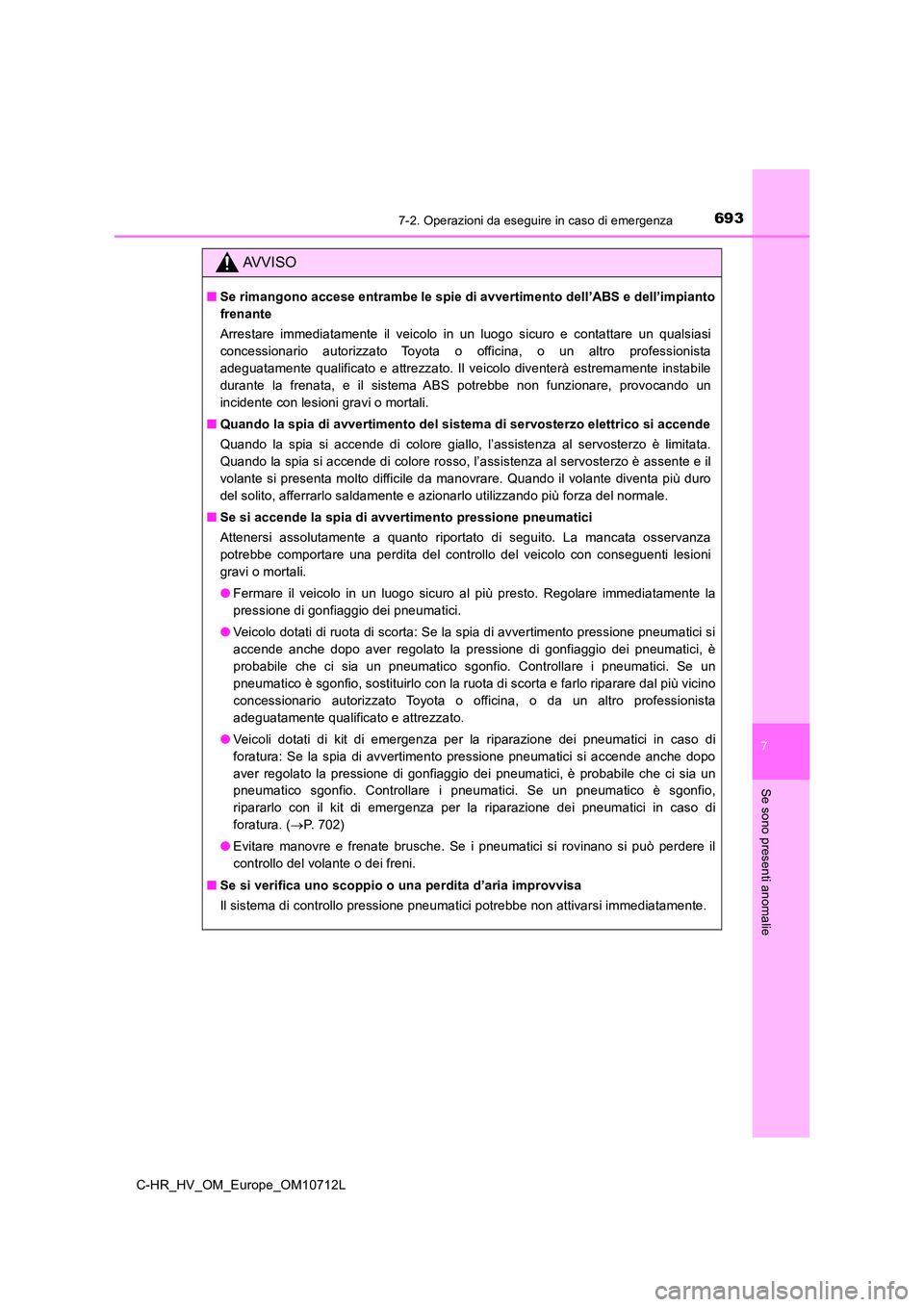

AVVISO
■Se rimangono accese entrambe le spie di avvertimento dell’ABS e dell’impianto
frenante
Arrestare immediatamente il veicolo in un luogo sicuro e contattare un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato. Il veicolo diventerà estremamente instabile
durante la frenata, e il sistema ABS potrebbe non funzionare, provocando un
incidente con lesioni gravi o mortali.
■ Quando la spia di avvertimento del sistema di servosterzo elettrico si accende
Quando la spia si accende di colore giallo, l’assistenza al servosterzo è limitata.
Quando la spia si accende di colore rosso, l’assistenza al servosterzo è assente e il
volante si presenta molto difficile da manovrare. Quando il volante diventa più duro
del solito, afferrarlo saldamente e azionarlo utilizzando più forza del normale.
■ Se si accende la spia di avvertimento pressione pneumatici
Attenersi assolutamente a quanto riportato di seguito. La mancata osservanza
potrebbe comportare una perdita del controllo del veicolo con conseguenti lesioni
gravi o mortali.
● Fermare il veicolo in un luogo sicuro al più presto. Regolare immediatamente la
pressione di gonfiaggio dei pneumatici.
● Veicolo dotati di ruota di scorta: Se la spia di avvertimento pressione pneumatici si
accende anche dopo aver regolato la pressione di gonfiaggio dei pneumatici, è
probabile che ci sia un pneumatico sgonfio. Controllare i pneumatici. Se un
pneumatico è sgonfio, sostituirlo con la ruota di scorta e farlo riparare dal più vicino
concessionario autorizzato Toyota o officina, o da un altro professionista
adeguatamente qualificato e attrezzato.
● Veicoli dotati di kit di emergenza per la riparazione dei pneumatici in caso di
foratura: Se la spia di avvertimento pressione pneumatici si accende anche dopo
aver regolato la pressione di gonfiaggio dei pneumatici, è probabile che ci sia un
pneumatico sgonfio. Controllare i pneumatici. Se un pneumatico è sgonfio,
ripararlo con il kit di emergenza per la riparazione dei pneumatici in caso di
foratura. ( P. 7 0 2 )
● Evitare manovre e frenate brusche. Se i pneumatici si rovinano si può perdere il
controllo del volante o dei freni.
■ Se si verifica uno scoppio o una perdita d’aria improvvisa
Il sistema di controllo pressione pneumatici potrebbe non attivarsi immediatamente.

6947-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10712L

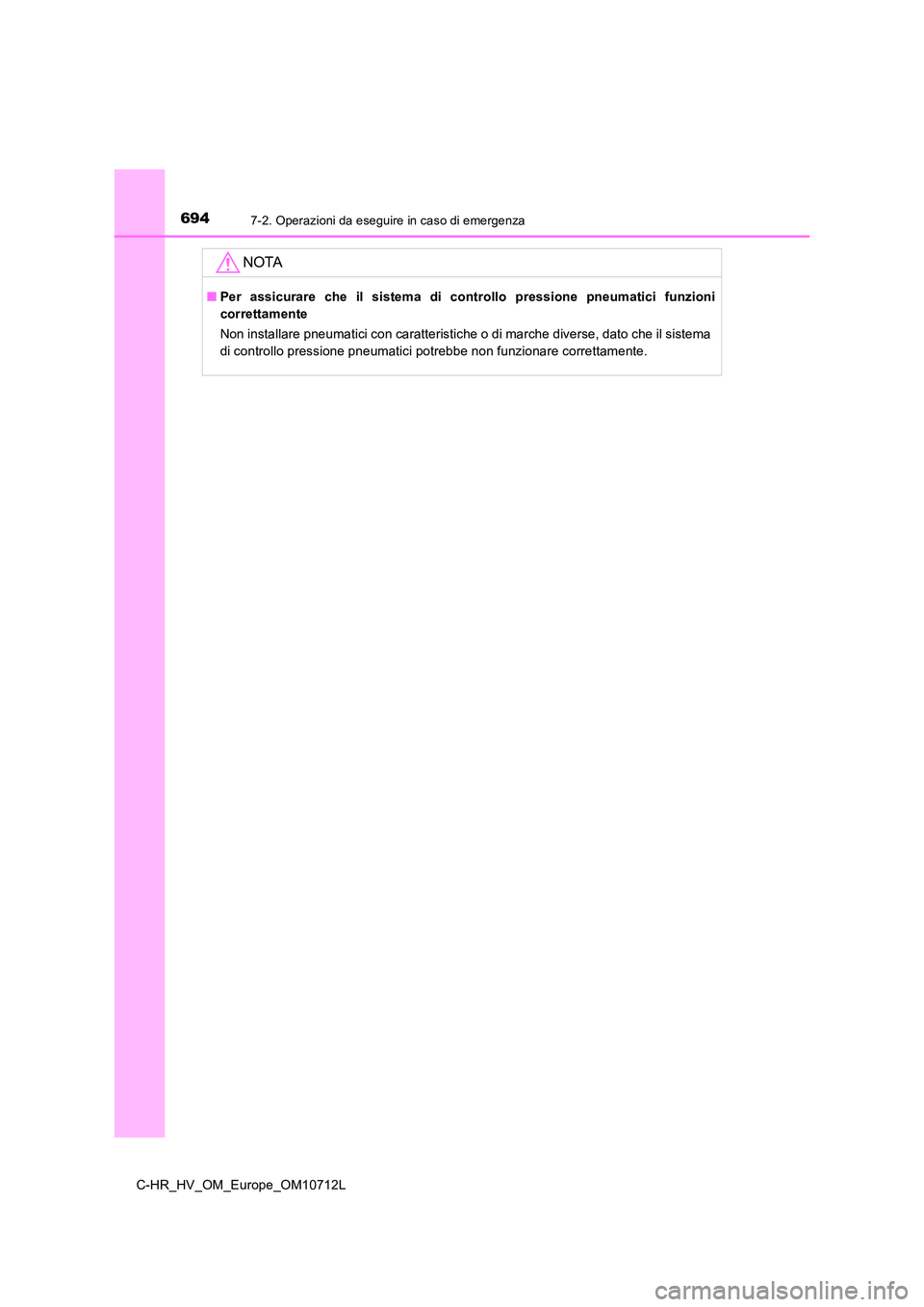

NOTA
■Per assicurare che il sistema di controllo pressione pneumatici funzioni
correttamente
Non installare pneumatici con caratteristiche o di marche diverse, dato che il sistema
di controllo pressione pneumatici potrebbe non funzionare correttamente.

6957-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10712L
7
Se sono presenti anomalie

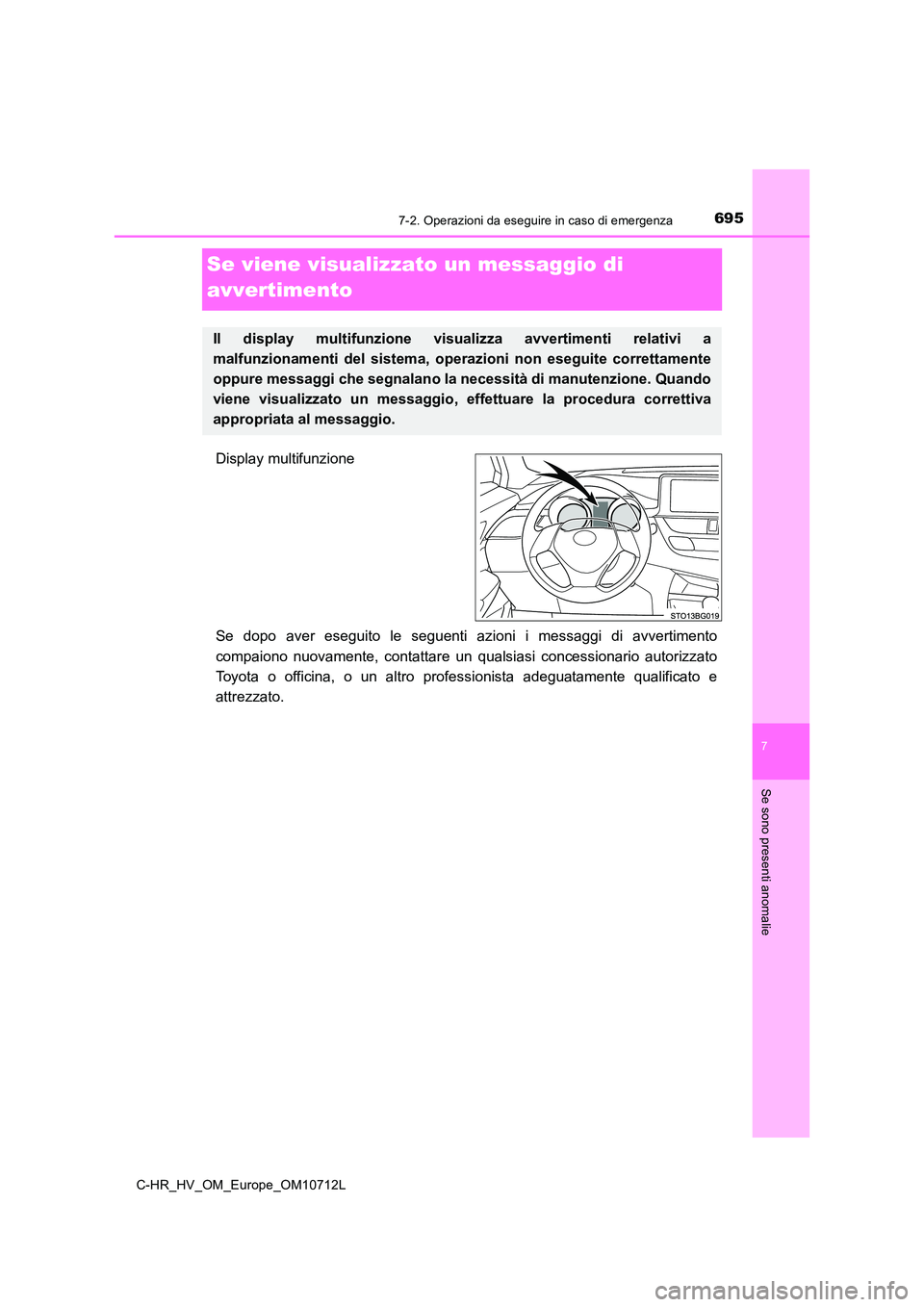

Se viene visualizzato un messaggio di
avvertimento
Display multifunzione
Se dopo aver eseguito le seguenti azioni i messaggi di avvertimento
compaiono nuovamente, contattare un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
Il display multifunzione visualizza avvertimenti relativi a
malfunzionamenti del sistema, operazioni non eseguite correttamente
oppure messaggi che segnalano la necessità di manutenzione. Quando
viene visualizzato un messaggio, effettuare la procedura correttiva
appropriata al messaggio.

6967-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10712L

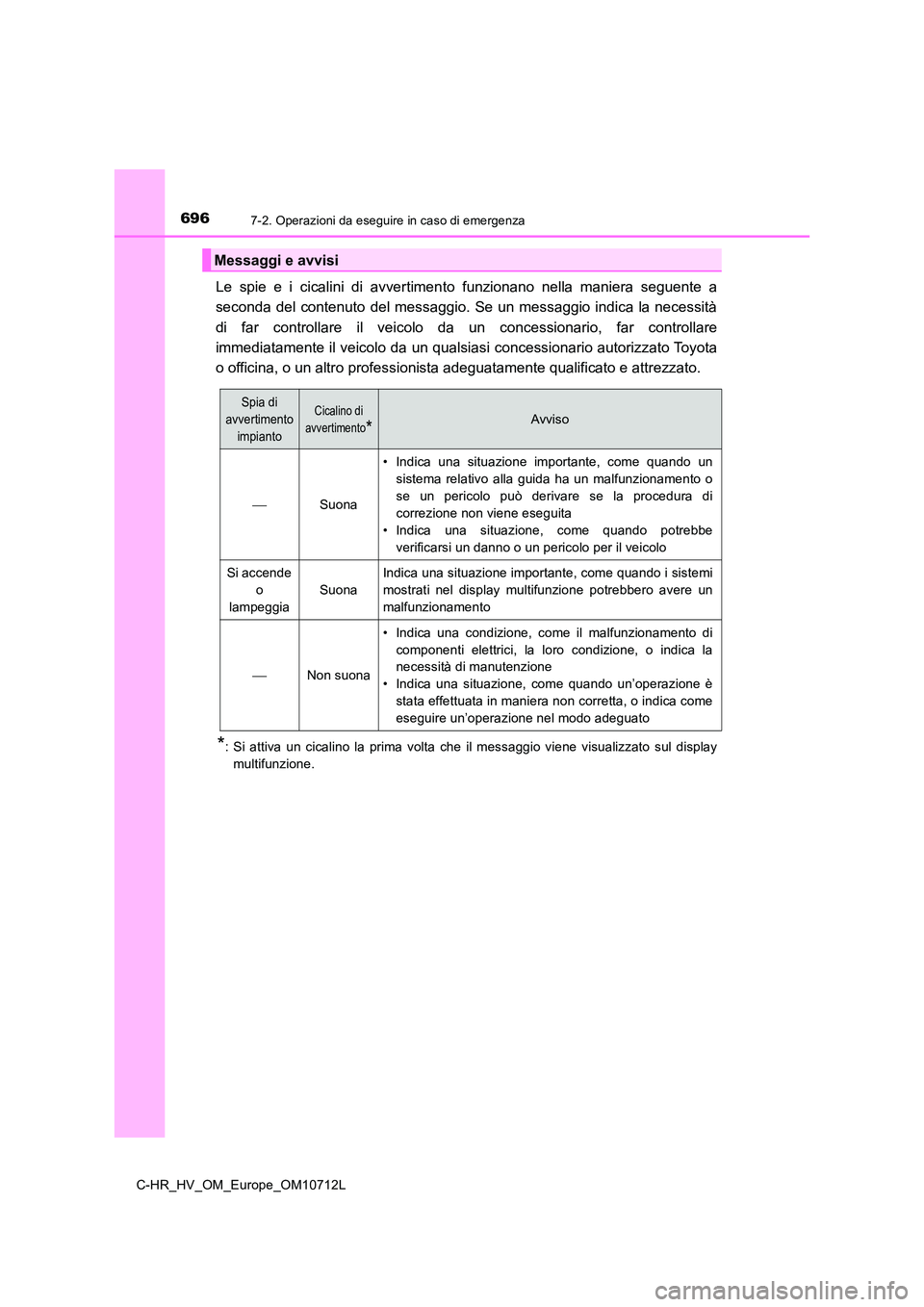

Le spie e i cicalini di avvertimento funzionano nella maniera seguente a
seconda del contenuto del messaggio. Se un messaggio indica la necessità
di far controllare il veicolo da un concessionario, far controllare
immediatamente il veicolo da un qualsiasi concessionario autorizzato Toyota
o officina, o un altro professionista adeguatamente qualificato e attrezzato.
*: Si attiva un cicalino la prima volta che il messaggio viene visualizzato sul display
multifunzione.
Messaggi e avvisi
Spia di
avvertimento
impianto
Cicalino di
avvertimento*Avviso
Suona
• Indica una situazione importante, come quando un
sistema relativo alla guida ha un malfunzionamento o
se un pericolo può derivare se la procedura di
correzione non viene eseguita
• Indica una situazione, come quando potrebbe
verificarsi un danno o un pericolo per il veicolo
Si accende
o
lampeggia
Suona
Indica una situazione importante, come quando i sistemi
mostrati nel display multifunzione potrebbero avere un
malfunzionamento
Non suona
• Indica una condizione, come il malfunzionamento di
componenti elettrici, la loro condizione, o indica la
necessità di manutenzione
• Indica una situazione, come quando un’operazione è
stata effettuata in maniera non corretta, o indica come
eseguire un’operazione nel modo adeguato

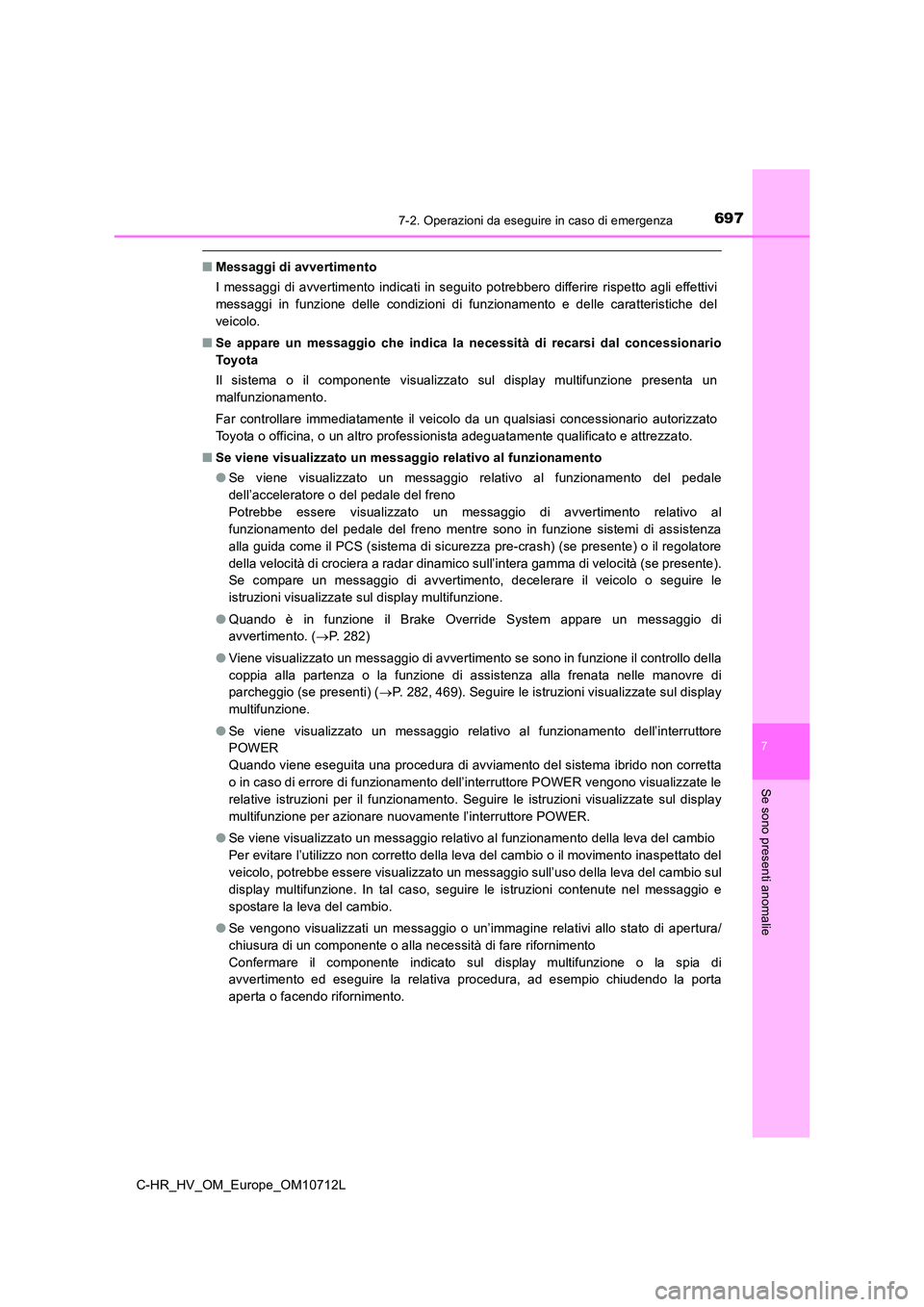

6977-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10712L
7
Se sono presenti anomalie
■Messaggi di avvertimento
I messaggi di avvertimento indicati in seguito potrebbero differire rispetto agli effettivi
messaggi in funzione delle condizioni di funzionamento e delle caratteristiche del
veicolo.
■ Se appare un messaggio che indica la necessità di recarsi dal concessionario
To y o t a
Il sistema o il componente visualizzato sul display multifunzione presenta un
malfunzionamento.
Far controllare immediatamente il veicolo da un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
■ Se viene visualizzato un messaggio relativo al funzionamento
● Se viene visualizzato un messaggio relativo al funzionamento del pedale
dell’acceleratore o del pedale del freno
Potrebbe essere visualizzato un messaggio di avvertimento relativo al
funzionamento del pedale del freno mentre sono in funzione sistemi di assistenza
alla guida come il PCS (sistema di sicurezza pre-crash) (se presente) o il regolatore
della velocità di crociera a radar dinamico sull’intera gamma di velocità (se presente).
Se compare un messaggio di avvertimento, decelerare il veicolo o seguire le
istruzioni visualizzate sul display multifunzione.
● Quando è in funzione il Brake Override System appare un messaggio di
avvertimento. ( P. 282)
● Viene visualizzato un messaggio di avvertimento se sono in funzione il controllo della
coppia alla partenza o la funzione di assistenza alla frenata nelle manovre di
parcheggio (se presenti) ( P. 282, 469). Seguire le istruzioni visualizzate sul display
multifunzione.
● Se viene visualizzato un messaggio relativo al funzionamento dell’interruttore
POWER
Quando viene eseguita una procedura di avviamento del sistema ibrido non corretta
o in caso di errore di funzionamento dell’interruttore POWER vengono visualizzate le
relative istruzioni per il funzionamento. Seguire le istruzioni visualizzate sul display
multifunzione per azionare nuovamente l’interruttore POWER.
● Se viene visualizzato un messaggio relativo al funzionamento della leva del cambio
Per evitare l’utilizzo non corretto della leva del cambio o il movimento inaspettato del
veicolo, potrebbe essere visualizzato un messaggio sull’uso della leva del cambio sul
display multifunzione. In tal caso, seguire le istruzioni contenute nel messaggio e
spostare la leva del cambio.
● Se vengono visualizzati un messaggio o un’immagine relativi allo stato di apertura/
chiusura di un componente o alla necessità di fare rifornimento
Confermare il componente indicato sul display multifunzione o la spia di
avvertimento ed eseguire la relativa procedura, ad esempio chiudendo la porta
aperta o facendo rifornimento.

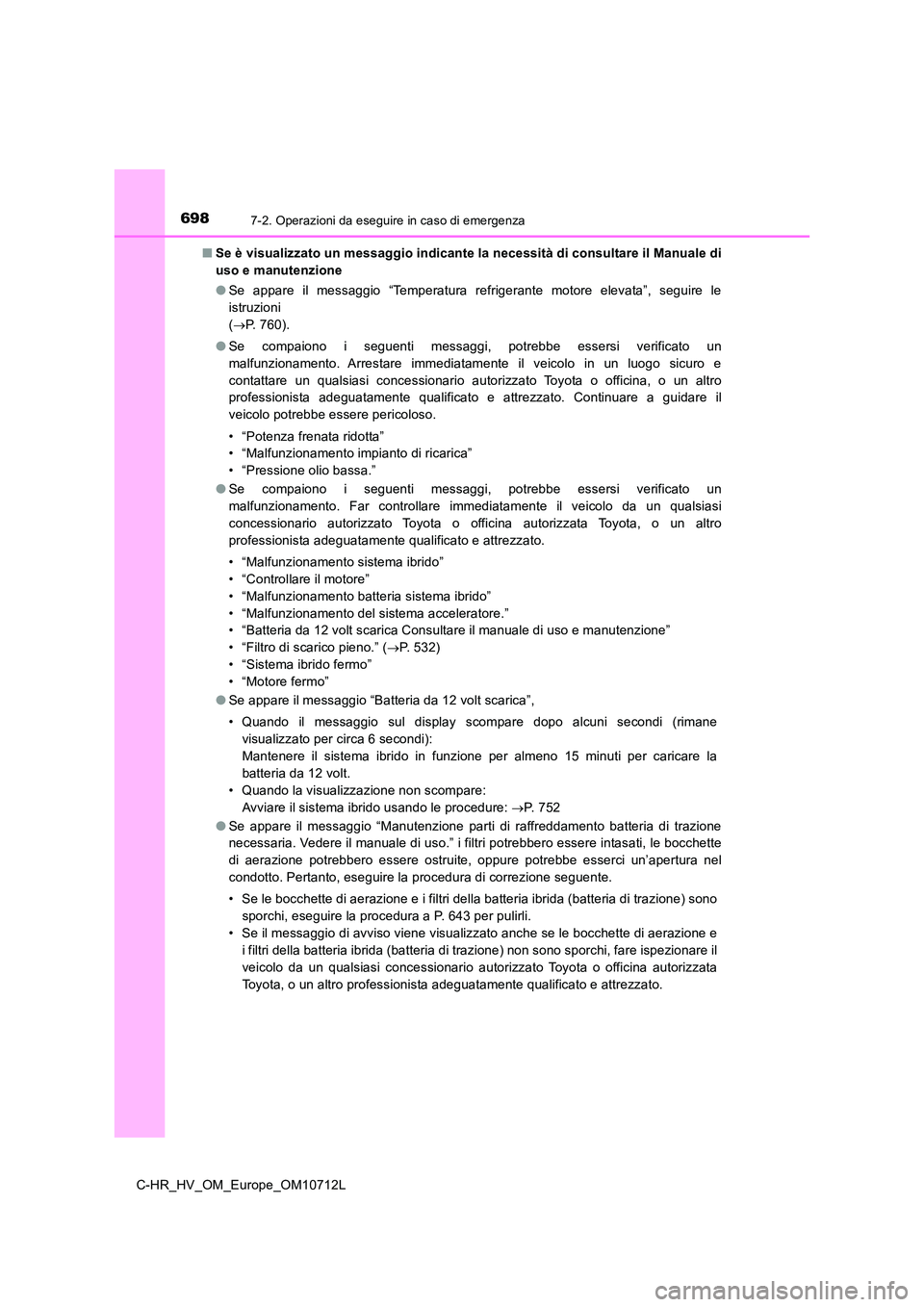

6987-2. Operazioni da eseguire in caso di emergenza
C-HR_HV_OM_Europe_OM10712L
■ Se è visualizzato un messaggio indicante la necessità di consultare il Manuale di
uso e manutenzione
● Se appare il messaggio “Temperatura refrigerante motore elevata”, seguire le
istruzioni
(P. 760).
● Se compaiono i seguenti messaggi, potrebbe essersi verificato un
malfunzionamento. Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato. Continuare a guidare il
veicolo potrebbe essere pericoloso.
• “Potenza frenata ridotta”
• “Malfunzionamento impianto di ricarica”
• “Pressione olio bassa.”
● Se compaiono i seguenti messaggi, potrebbe essersi verificato un
malfunzionamento. Far controllare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina autorizzata Toyota, o un altro
professionista adeguatamente qualificato e attrezzato.
• “Malfunzionamento sistema ibrido”
• “Controllare il motore”
• “Malfunzionamento batteria sistema ibrido”
• “Malfunzionamento del sistema acceleratore.”
• “Batteria da 12 volt scarica Consultare il manuale di uso e manutenzione”
• “Filtro di scarico pieno.” (P. 532)
• “Sistema ibrido fermo”
• “Motore fermo”
● Se appare il messaggio “Batteria da 12 volt scarica”,
• Quando il messaggio sul display scompare dopo alcuni secondi (rimane
visualizzato per circa 6 secondi):
Mantenere il sistema ibrido in funzione per almeno 15 minuti per caricare la
batteria da 12 volt.
• Quando la visualizzazione non scompare:
Avviare il sistema ibrido usando le procedure: P. 7 5 2
● Se appare il messaggio “Manutenzione parti di raffreddamento batteria di trazione
necessaria. Vedere il manuale di uso.” i filtri potrebbero essere intasati, le bocchette
di aerazione potrebbero essere ostruite, oppure potrebbe esserci un’apertura nel
condotto. Pertanto, eseguire la procedura di correzione seguente.
• Se le bocchette di aerazione e i filtri della batteria ibrida (batteria di trazione) sono
sporchi, eseguire la procedura a P. 643 per pulirli.
• Se il messaggio di avviso viene visualizzato anche se le bocchette di aerazione e
i filtri della batteria ibrida (batteria di trazione) non sono sporchi, fare ispezionare il
veicolo da un qualsiasi concessionario autorizzato Toyota o officina autorizzata
Toyota, o un altro professionista adeguatamente qualificato e attrezzato.
