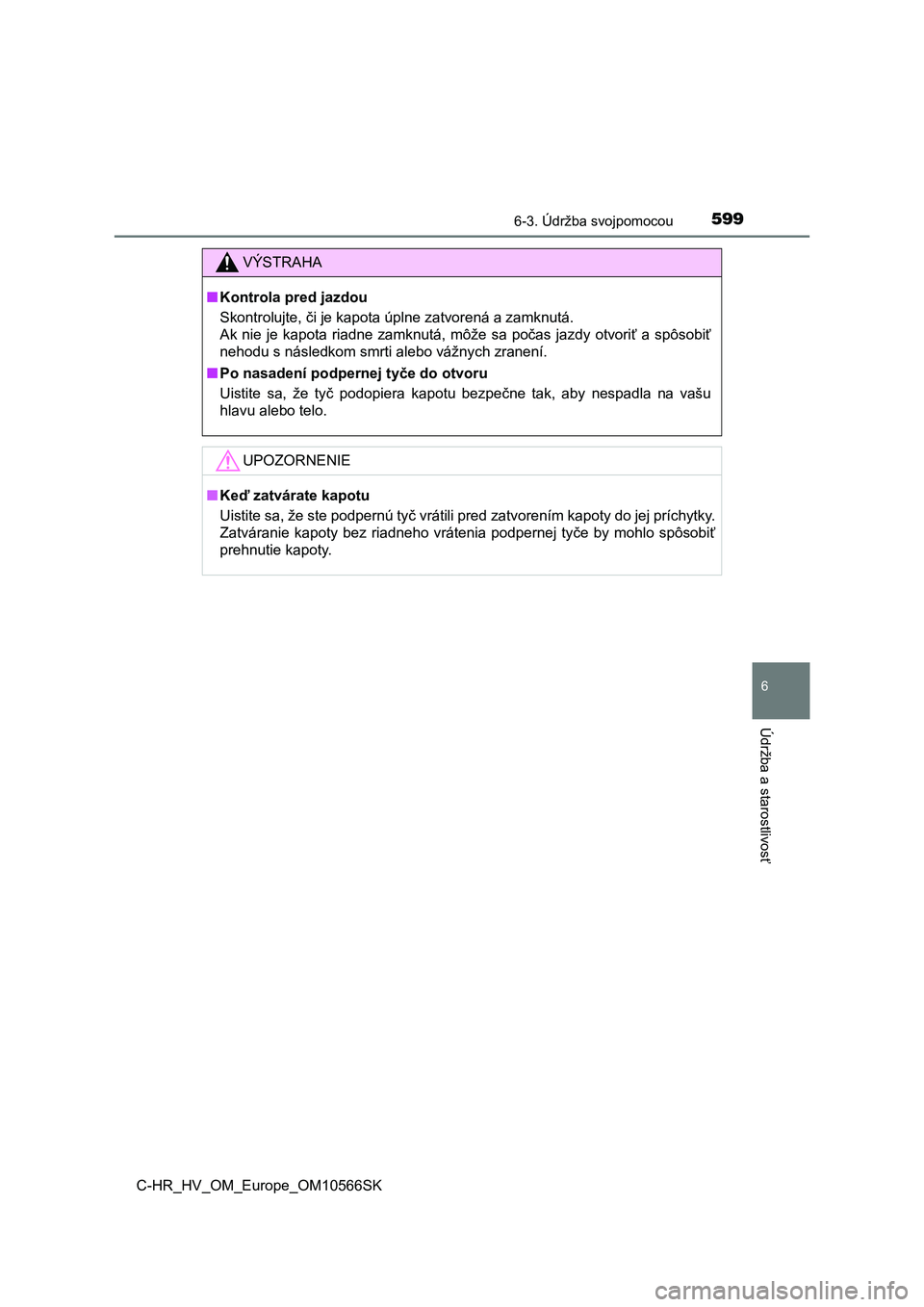

Page 601 of 818

5996-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10566SK
6
Údržba a starostlivosť
VÝSTRAHA
■Kontrola pred jazdou
Skontrolujte, či je kapota úplne zatvorená a zamknutá.
Ak nie je kapota riadne zamknutá, môže sa počas jazdy otvoriť a spôsobiť
nehodu s následkom smrti alebo vážnych zranení.
■ Po nasadení podpernej tyče do otvoru
Uistite sa, že tyč podopiera kapotu bezpečne tak, aby nespadla na vašu
hlavu alebo telo.
UPOZORNENIE
■ Keď zatvárate kapotu
Uistite sa, že ste podpernú tyč vrátili pred zatvorením kapoty do jej príchytky.
Zatváranie kapoty bez riadneho vrátenia podpernej tyče by mohlo spôsobiť
prehnutie kapoty.
Page 602 of 818

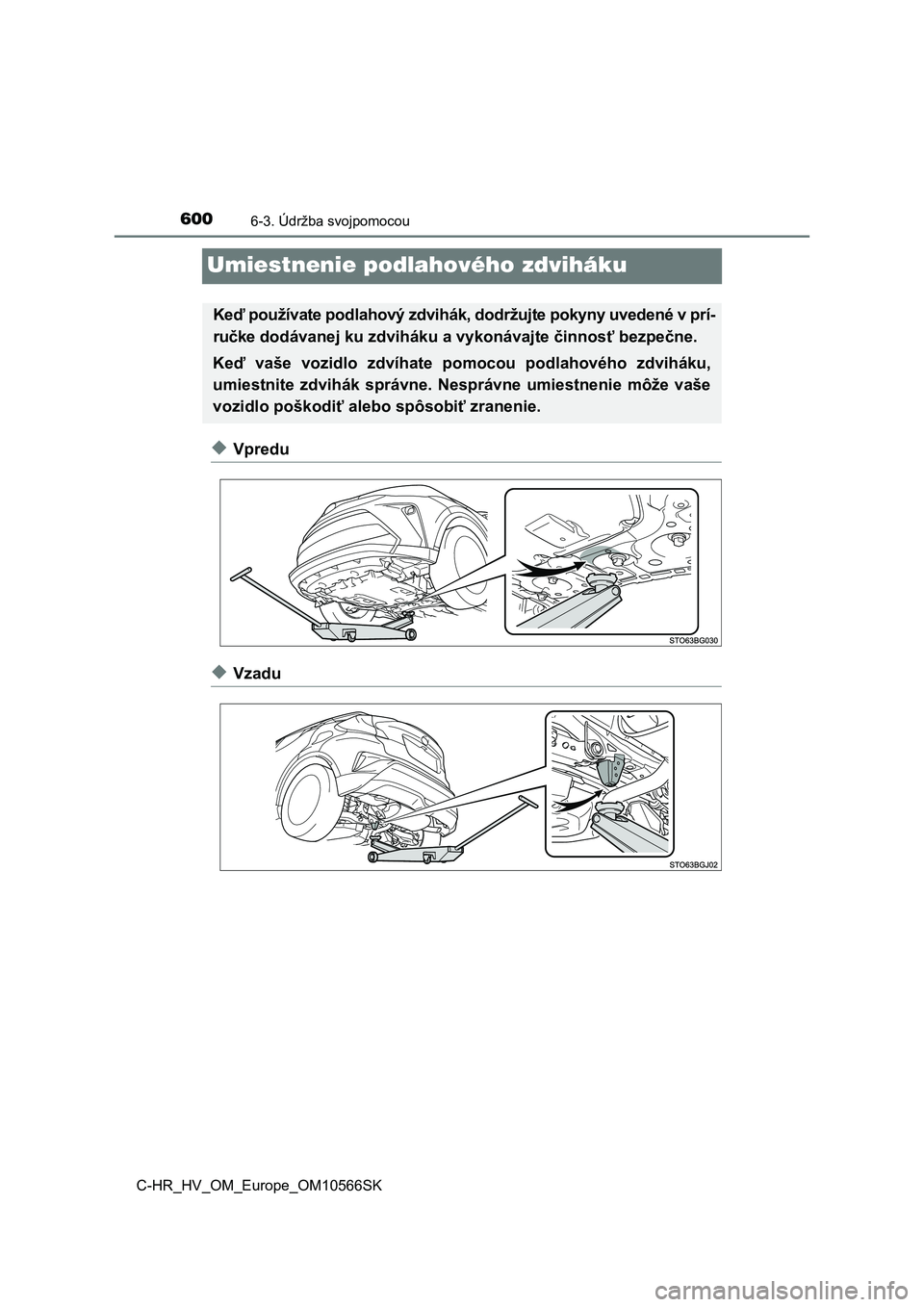

6006-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10566SK
Umiestnenie podlahového zdviháku
◆Vpredu
◆Vzadu
Keď používate podlahový zdvihák, dodržujte pokyny uvedené v prí-
ručke dodávanej ku zdviháku a vyk onávajte činnosť bezpečne.
Keď vaše vozidlo zdvíhate pomocou podlahového zdviháku,
umiestnite zdvihák správne. Nesprávne umiestnenie môže vaše
vozidlo poškodiť alebo spôsobiť zranenie.

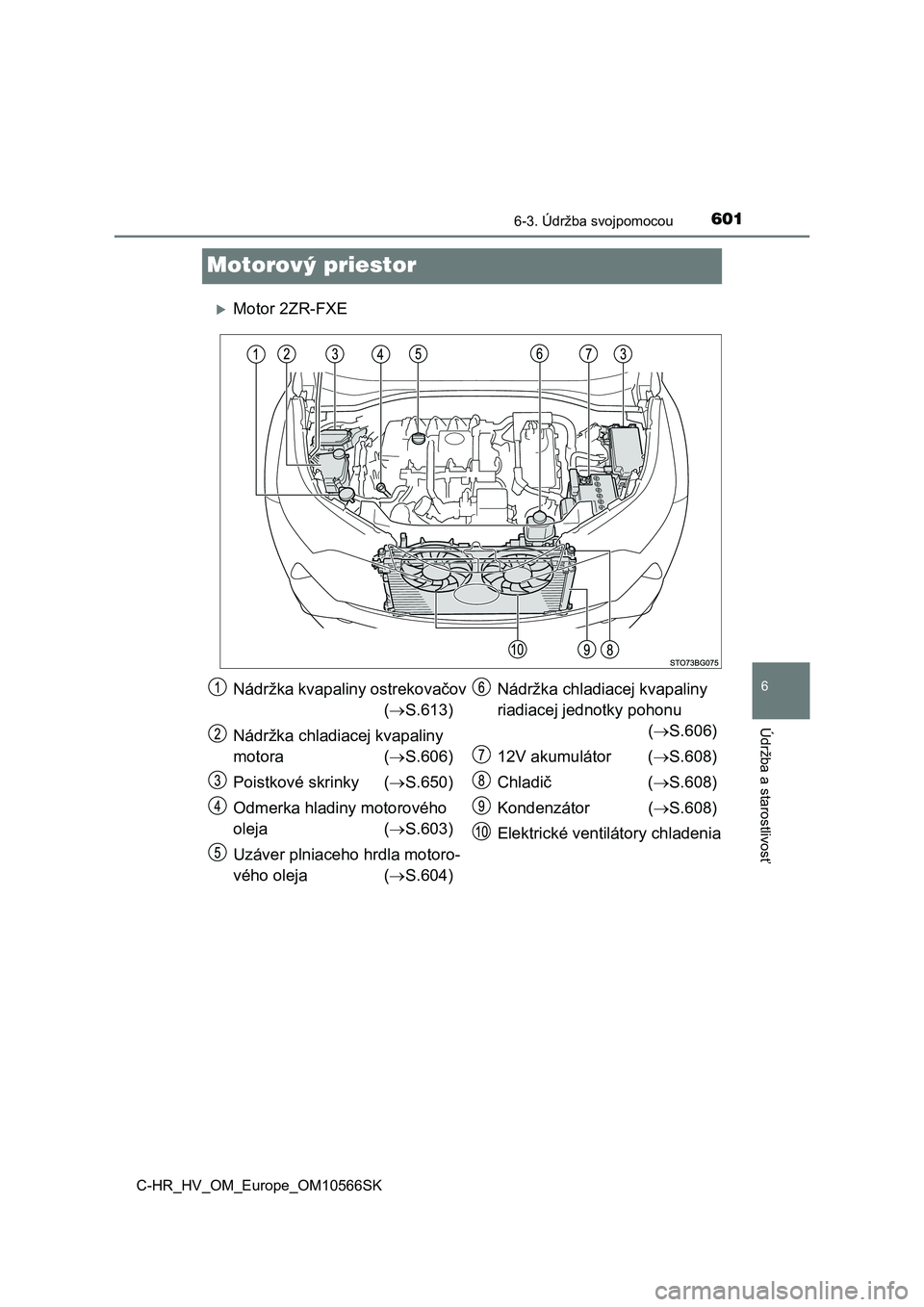

Page 603 of 818

6016-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10566SK
6
Údržba a starostlivosť
Motorový priestor
Motor 2ZR-FXE
Nádržka kvapaliny ostrekovačov
( S.613)
Nádržka chladiacej kvapaliny
motora ( S.606)
Poistkové skrinky ( S.650)
Odmerka hladiny motorového
oleja ( S.603)
Uzáver plniaceho hrdla motoro-
vého oleja ( S.604)
Nádržka chladiacej kvapaliny
riadiacej jednotky pohonu
( S.606)
12V akumulátor ( S.608)
Chladič ( S.608)
Kondenzátor ( S.608)
Elektrické ventilátory chladenia
Page 604 of 818

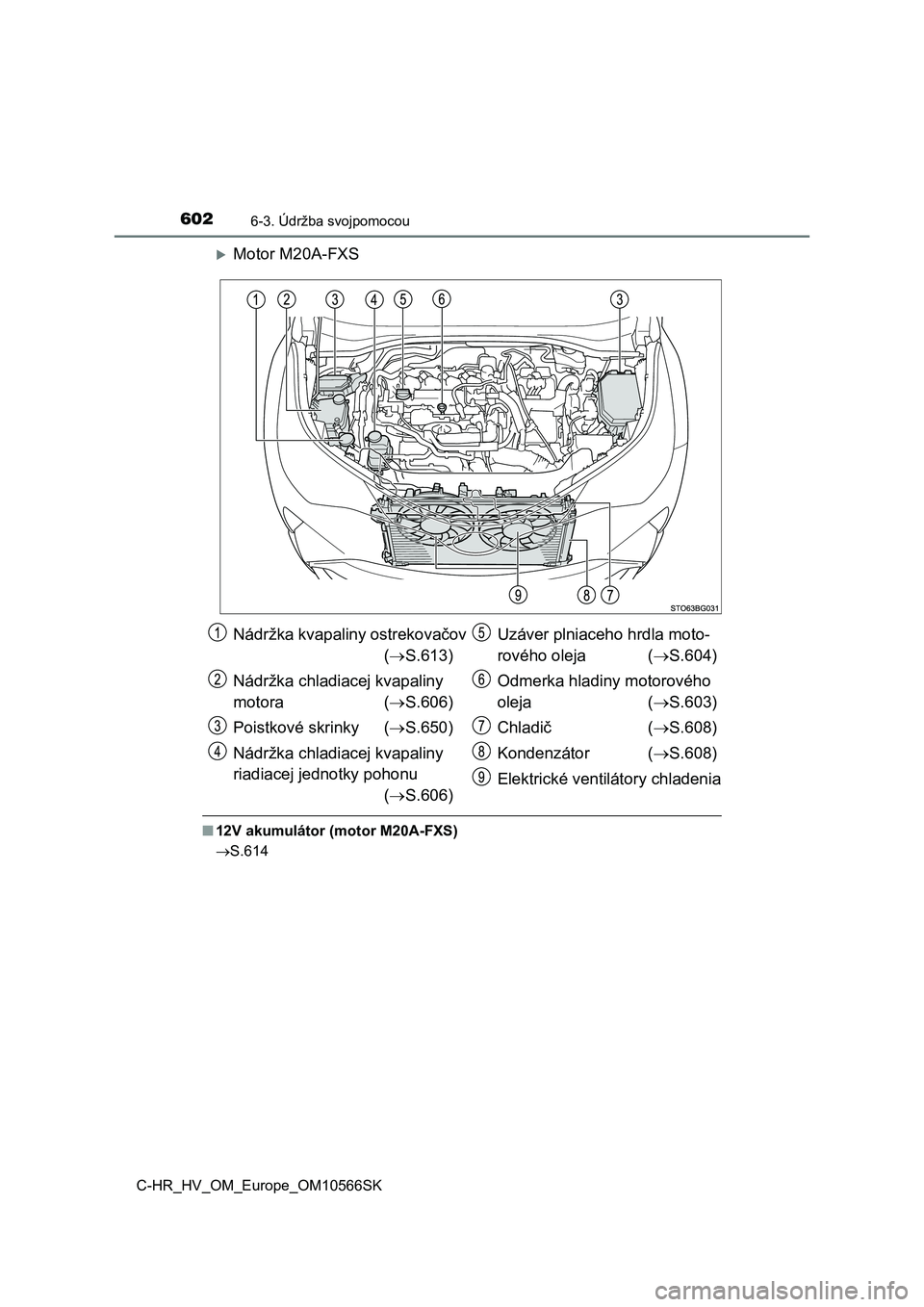

6026-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10566SK
Motor M20A-FXS
■12V akumulátor (motor M20A-FXS)
S.614
Nádržka kvapaliny ostrekovačov
( S.613)
Nádržka chladiacej kvapaliny
motora ( S.606)
Poistkové skrinky ( S.650)
Nádržka chladiacej kvapaliny
riadiacej jednotky pohonu
( S.606)
Uzáver plniaceho hrdla moto-
rového oleja ( S.604)
Odmerka hladiny motorového
oleja ( S.603)
Chladič ( S.608)
Kondenzátor ( S.608)
Elektrické ventilátory chladenia
Page 605 of 818

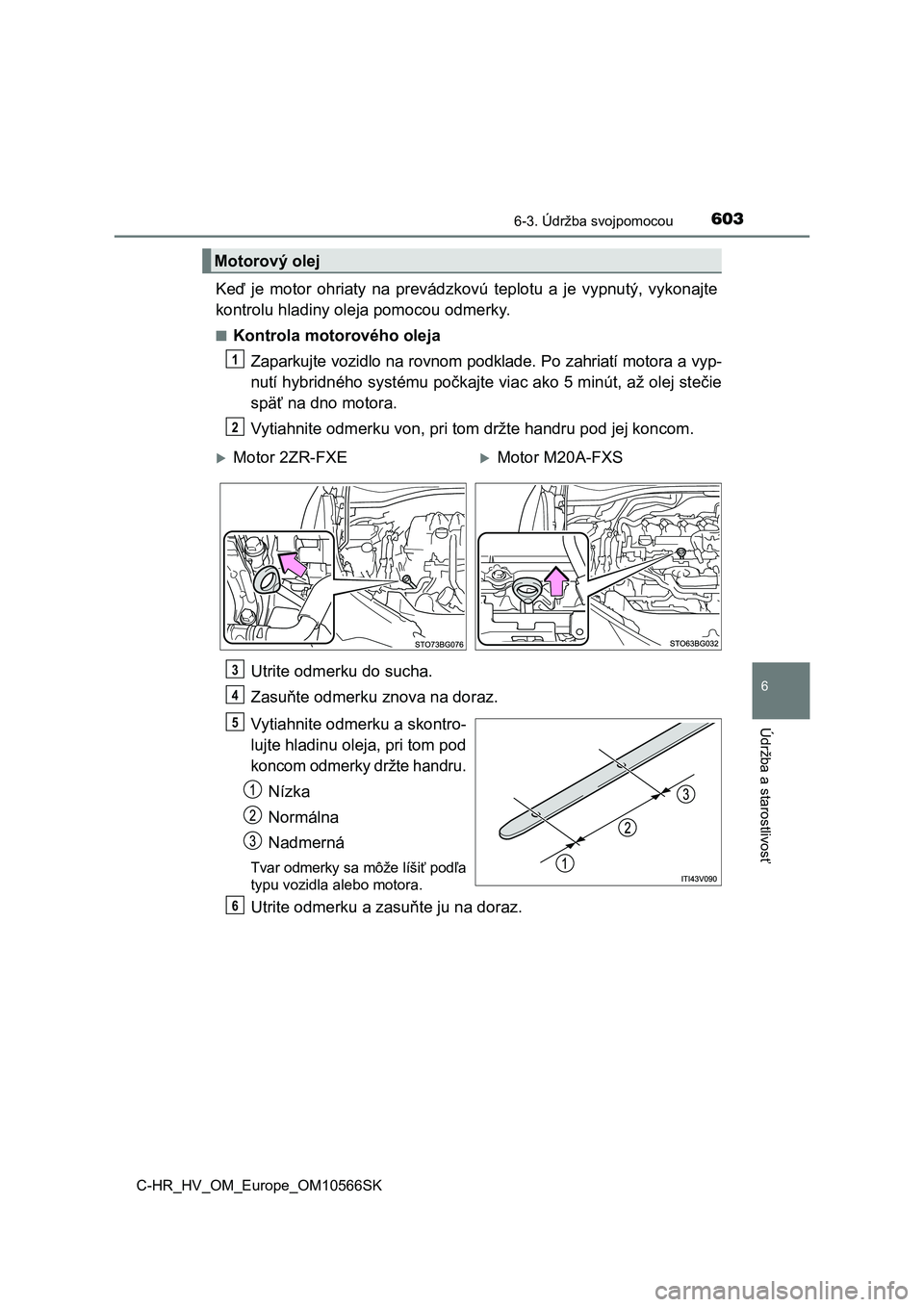

6036-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10566SK
6
Údržba a starostlivosť
Keď je motor ohriaty na prevádzkovú teplotu a je vypnutý, vykonajte
kontrolu hladiny ole ja pomocou odmerky.
■Kontrola motorového oleja
Zaparkujte vozidlo na rovnom podklade. Po zahriatí motora a vyp -
nutí hybridného systému počkajte viac ako 5 minút, až olej steč ie
späť na dno motora.
Vytiahnite odmerku von, pri to m držte handru pod jej koncom.
Utrite odmerku do sucha.
Zasuňte odmerku znova na doraz.
Vytiahnite odmerku a skontro-
lujte hladinu oleja, pri tom pod
koncom odmerky držte handru.
Nízka
Normálna
Nadmerná
Tvar odmerky sa môže líšiť podľa
typu vozidla alebo motora.
Utrite odmerku a zasuňte ju na doraz.
Motorový olej
1
2
Motor 2ZR-FXEMotor M20A-FXS
3
4
5
6
Page 606 of 818

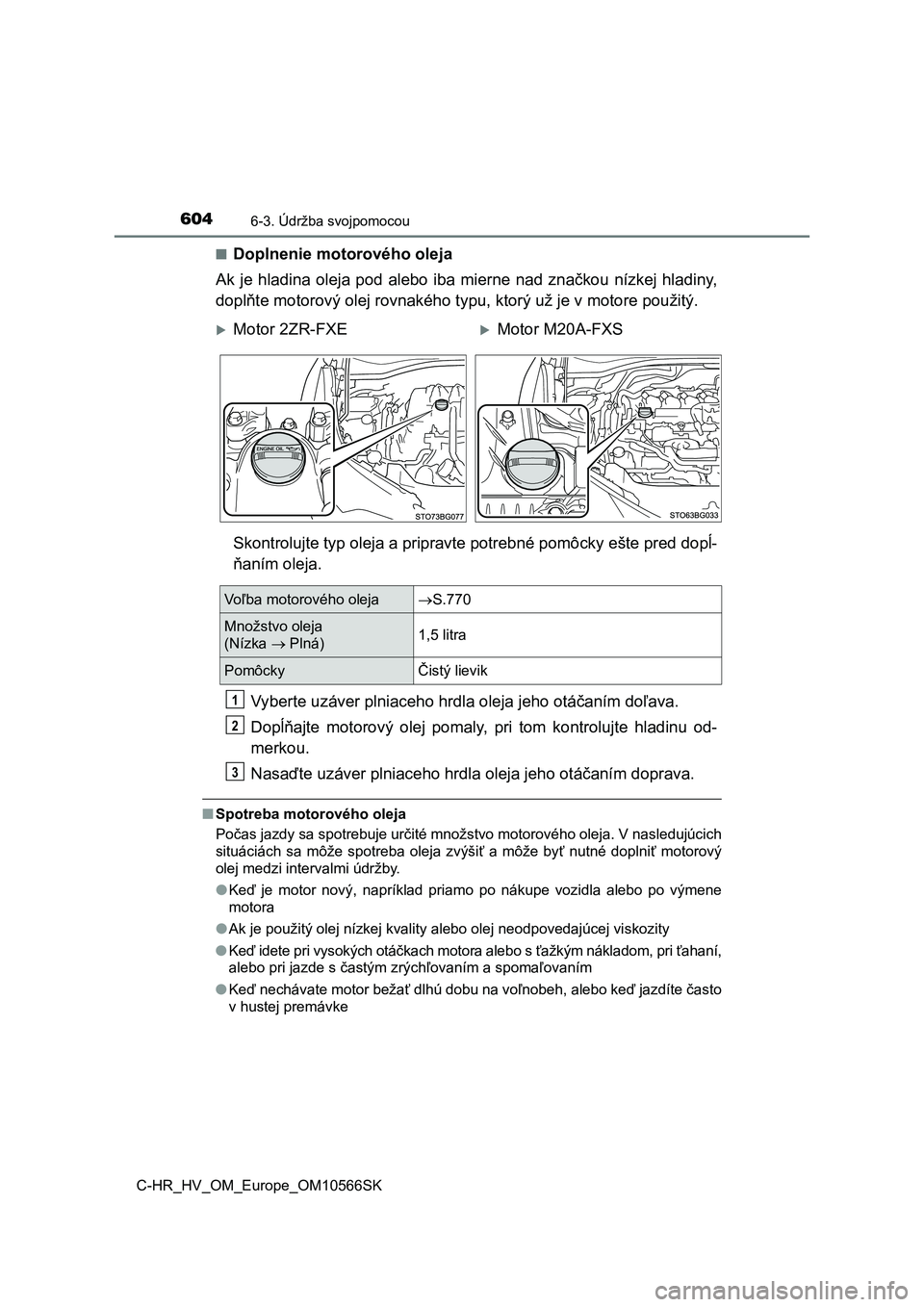

6046-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10566SK
■Doplnenie motorového oleja
Ak je hladina oleja pod alebo iba mierne nad značkou nízkej hla diny,
doplňte motorový olej rovnakého t ypu, ktorý už je v motore použitý.
Skontrolujte typ oleja a pripravte potrebné pomôcky ešte pred d opĺ-
ňaním oleja.
Vyberte uzáver plniaceho hrdla oleja jeho otáčaním doľava.
Dopĺňajte motorový olej pomaly, p ri tom kontrolujte hladinu od-
merkou.
Nasaďte uzáver plniaceho hrdl a oleja jeho otáčaním doprava.
■Spotreba motorového oleja
Počas jazdy sa spotrebuje určité množstvo motorového oleja. V n asledujúcich
situáciách sa môže spotreba oleja zvýšiť a môže byť nutné dopln iť motorový
olej medzi intervalmi údržby.
● Keď je motor nový, napríklad priamo po nákupe vozidla alebo po výmene
motora
● Ak je použitý olej nízkej kvality alebo olej neodpovedajúcej viskozity
● Keď idete pri vysokých otáčkach motora alebo s ťažkým nákladom, pri ťahaní,
alebo pri jazde s častým zrýchľovaním a spomaľovaním
● Keď nechávate motor bežať dlhú dobu na voľnobeh, alebo keď jazdíte často
v hustej premávke
Motor 2ZR-FXEMotor M20A-FXS
Voľba motorového oleja S.770
Množstvo oleja
(Nízka Plná)1,5 litra
PomôckyČistý lievik
1
2
3
Page 607 of 818

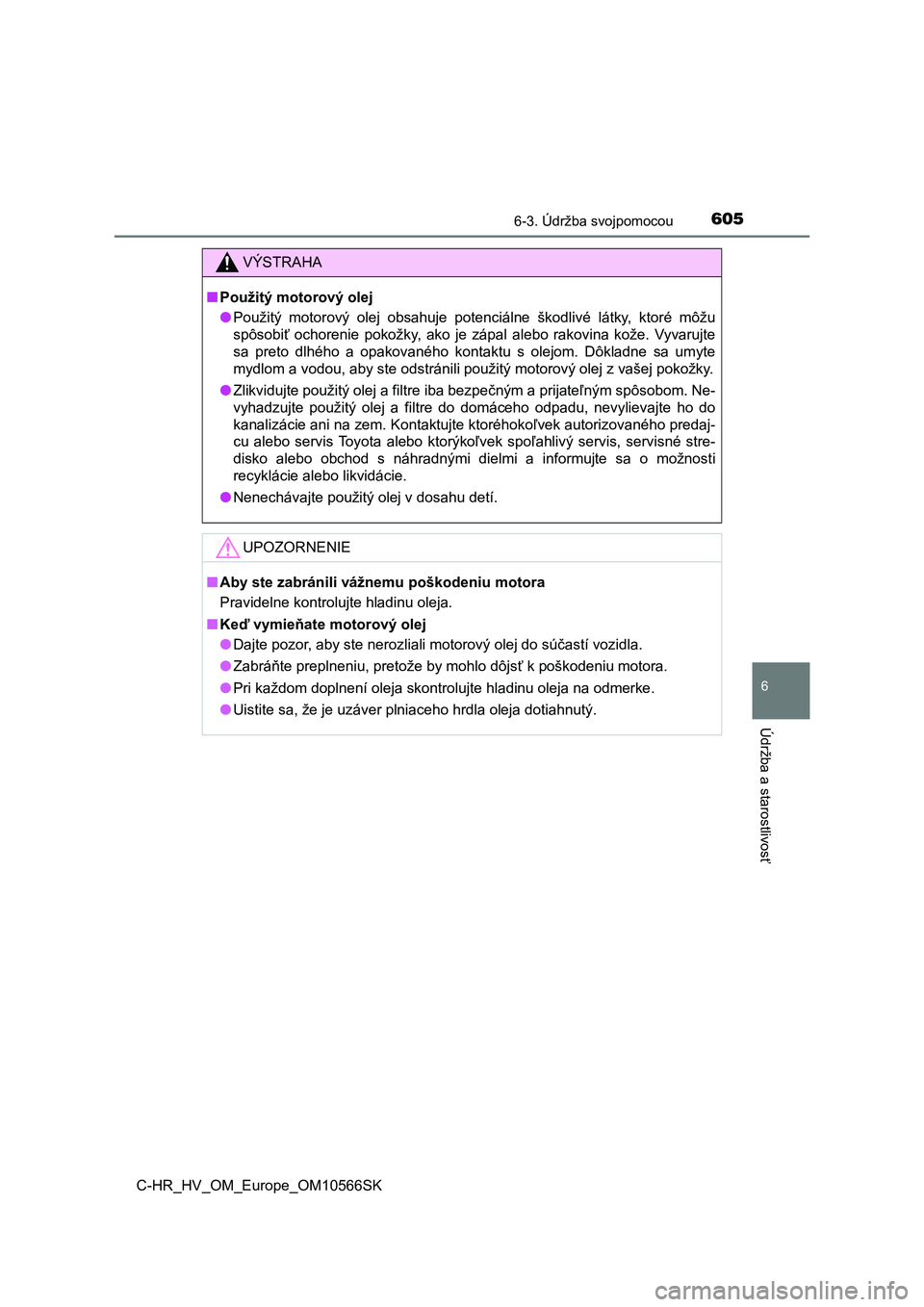

6056-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10566SK
6
Údržba a starostlivosť
VÝSTRAHA
■Použitý motorový olej
● Použitý motorový olej obsahuje potenciálne škodlivé látky, ktoré môžu
spôsobiť ochorenie pokožky, ako je zápal alebo rakovina kože. V yvarujte
sa preto dlhého a opakovaného kontaktu s olejom. Dôkladne sa um yte
mydlom a vodou, aby ste odstránili použitý motorový olej z vaše j pokožky.
● Zlikvidujte použitý olej a filtre iba bezpečným a prijateľným spôsobom. Ne-
vyhadzujte použitý olej a filtre do domáceho odpadu, nevylievaj te ho do
kanalizácie ani na zem. Kontaktujte ktoréhokoľvek autorizovanéh o predaj-
cu alebo servis Toyota alebo ktorýkoľvek spoľahlivý servis, ser visné stre-
disko alebo obchod s náhradnými dielmi a informujte sa o možnos ti
recyklácie alebo likvidácie.
● Nenechávajte použitý olej v dosahu detí.
UPOZORNENIE
■Aby ste zabránili vážnemu poškodeniu motora
Pravidelne kontrolujte hladinu oleja.
■ Keď vymieňate motorový olej
● Dajte pozor, aby ste nerozliali motorový olej do súčastí vozidla.
● Zabráňte preplneniu, pretože by mohlo dôjsť k poškodeniu motora.
● Pri každom doplnení oleja skontrolujte hladinu oleja na odmerke.
● Uistite sa, že je uzáver plniaceho hrdla oleja dotiahnutý.
Page 608 of 818

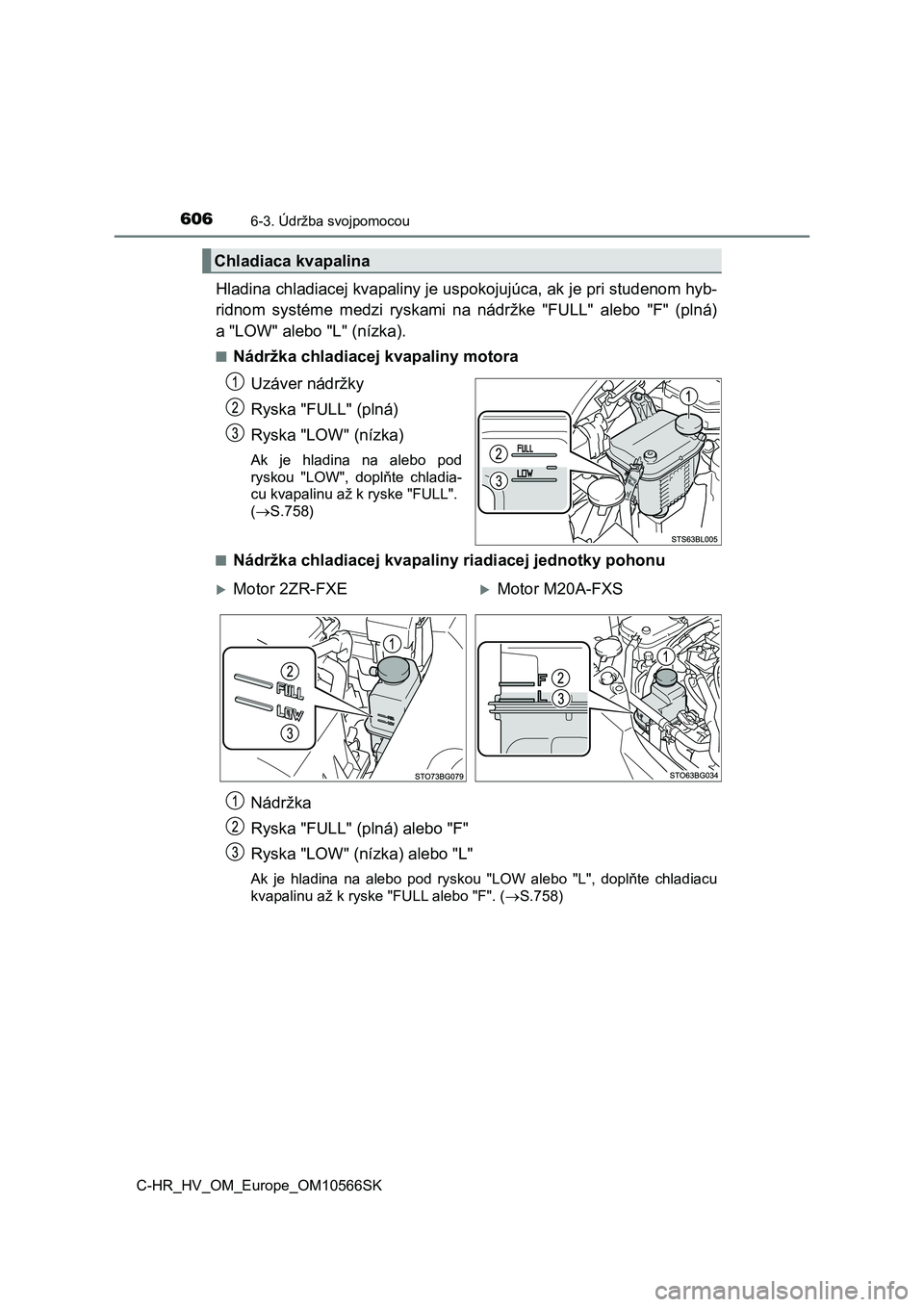

6066-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10566SK
Hladina chladiacej kvapaliny je uspokojujúca, ak je pri studenom hyb-
ridnom systéme medzi ryskami na nádržke "FULL" alebo "F" (plná)
a "LOW" alebo "L" (nízka).
■Nádržka chladiacej kvapaliny motora
Uzáver nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízka)
Ak je hladina na alebo pod
ryskou "LOW", doplňte chladia-
cu kvapalinu až k ryske "FULL".
( S.758)
■Nádržka chladiac ej kvapaliny riadiacej jednotky pohonu
Nádržka
Ryska "FULL" (plná) alebo "F"
Ryska "LOW" (nízka) alebo "L"
Ak je hladina na alebo pod ryskou "LOW alebo "L", doplňte chlad iacu
kvapalinu až k ryske "FULL alebo "F". ( S.758)
Chladiaca kvapalina
Motor 2ZR-FXEMotor M20A-FXS
Page 609 of 818

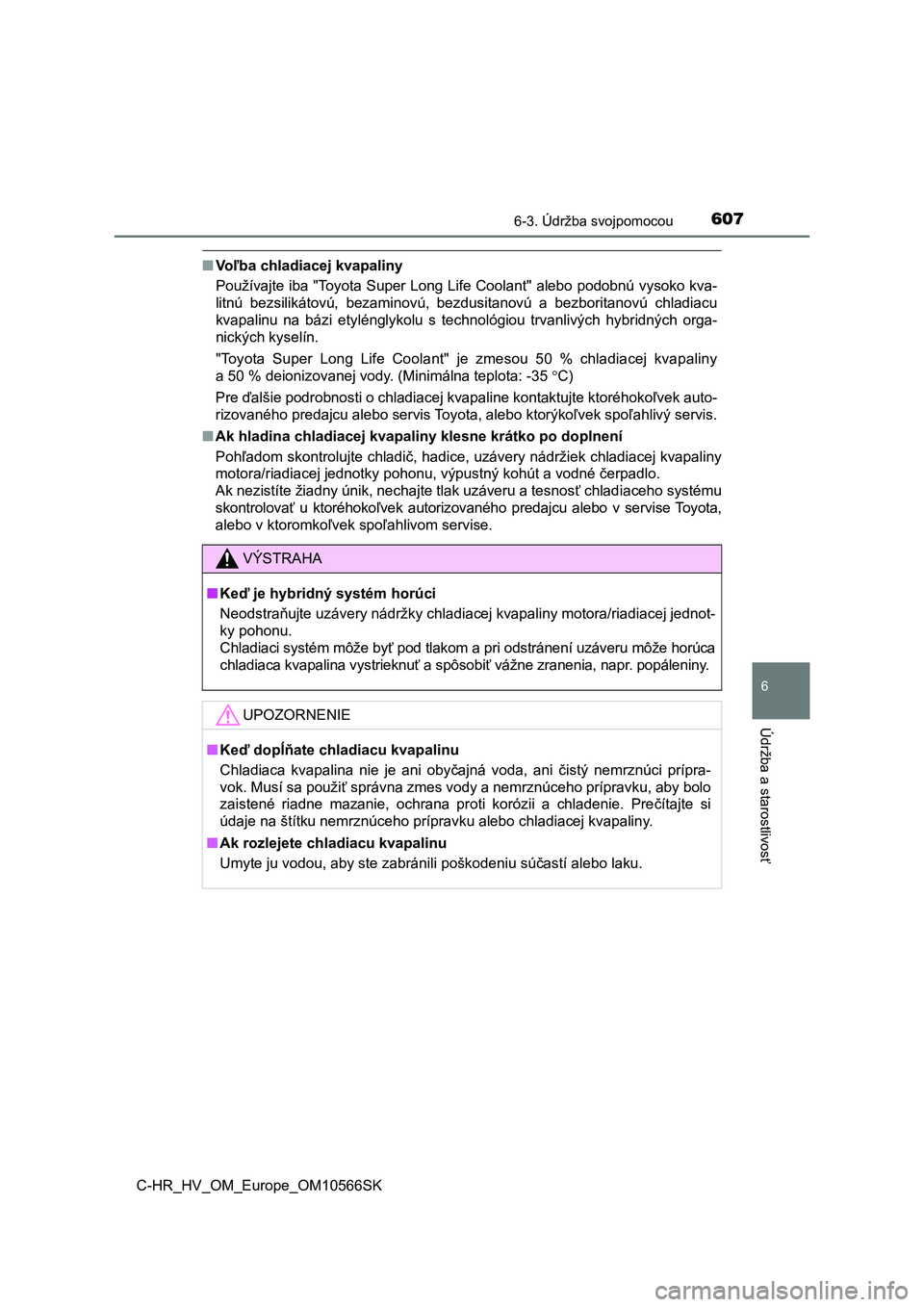

6076-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10566SK
6
Údržba a starostlivosť
■Voľba chladiacej kvapaliny
Používajte iba "Toyota Super Long Life Coolant" alebo podobnú v ysoko kva-
litnú bezsilikátovú, bezaminovú, bezdusitanovú a bezboritanovú chladiacu
kvapalinu na bázi etylénglykolu s technológiou trvanlivých hybr idných orga-
nických kyselín.
"Toyota Super Long Life Coolant" je zmesou 50 % chladiacej kvap aliny
a 50 % deionizovanej vody. (Minimálna teplota: -35 C)
Pre ďalšie podrobnosti o chladiacej kvapaline kontaktujte ktoré hokoľvek auto-
rizovaného predajcu alebo servis Toyota, alebo ktorýkoľvek spoľ ahlivý servis.
■ Ak hladina chladiacej kvapaliny klesne krátko po doplnení
Pohľadom skontrolujte chladič, hadice, uzávery nádržiek chladia cej kvapaliny
motora/riadiacej jednotky pohonu, výpustný kohút a vodné čerpad lo.
Ak nezistíte žiadny únik, nechajte tlak uzáveru a tesnosť chlad iaceho systému
skontrolovať u ktoréhokoľvek autorizovaného predajcu alebo v se rvise Toyota,
alebo v ktoromkoľvek spoľahlivom servise.
VÝSTRAHA
■ Keď je hybridný systém horúci
Neodstraňujte uzávery nádržky chladiacej kvapaliny motora/riadi acej jednot-
ky pohonu.
Chladiaci systém môže byť pod tlakom a pri odstránení uzáveru m ôže horúca
chladiaca kvapalina vystrieknuť a spôsobiť vážne zranenia, napr . popáleniny.
UPOZORNENIE
■Keď dopĺňate chladiacu kvapalinu
Chladiaca kvapalina nie je ani obyčajná voda, ani čistý nemrznú ci prípra-
vok. Musí sa použiť správna zmes vody a nemrznúceho prípravku, aby bolo
zaistené riadne mazanie, ochrana proti korózii a chladenie. Pre čítajte si
údaje na štítku nemrznúceho prípravku alebo chladiacej kvapalin y.
■ Ak rozlejete chladiacu kvapalinu
Umyte ju vodou, aby ste zabránili poškodeniu súčastí alebo laku .
Page 610 of 818

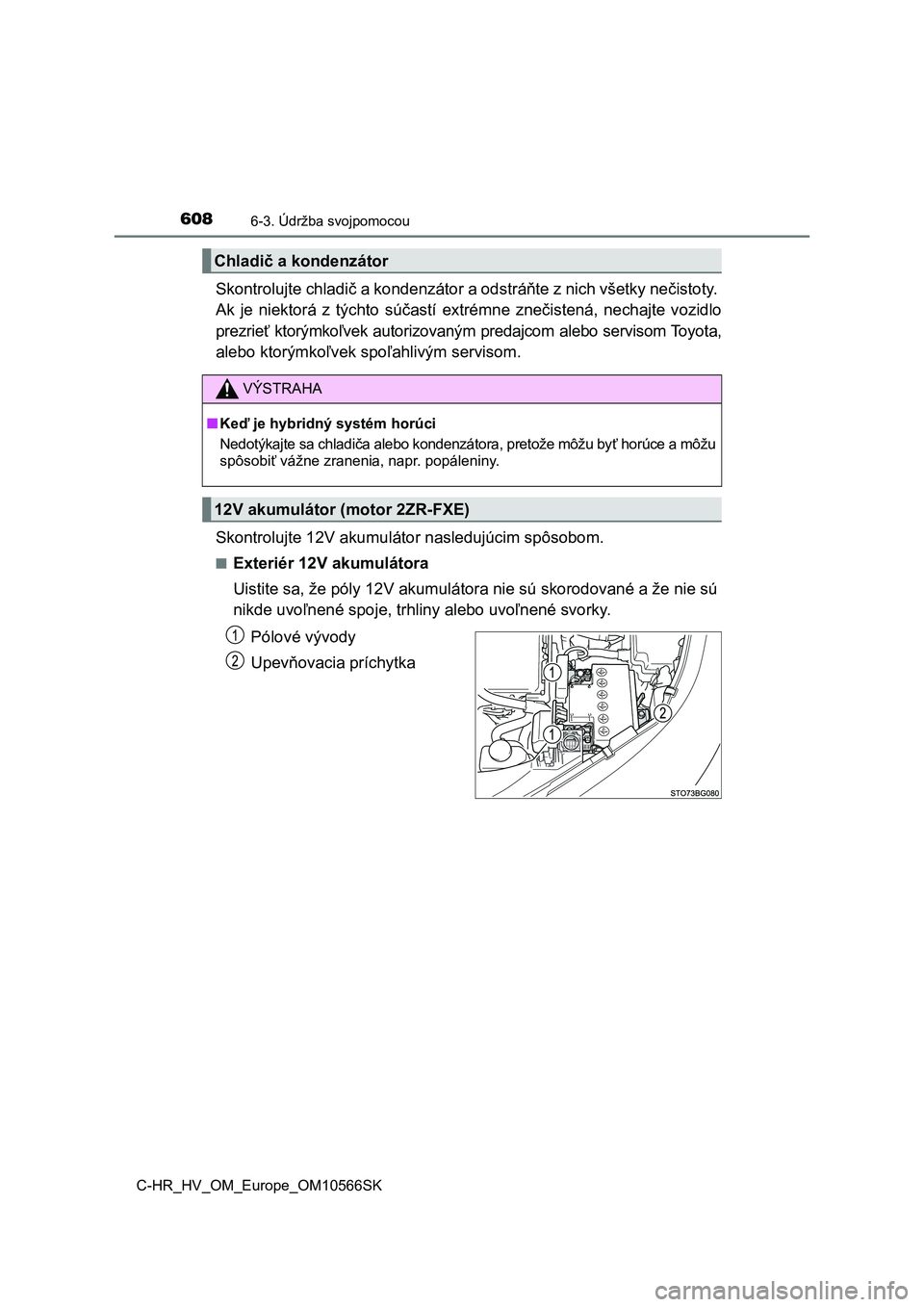

6086-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10566SK
Skontrolujte chladič a kondenzátor a odstráňte z nich všetky nečistoty.
Ak je niektorá z týchto súčastí extrémne znečistená, nechajte vozidlo
prezrieť ktorýmkoľvek autorizovaným predajcom alebo servisom Toyota,
alebo ktorýmkoľvek spoľahlivým servisom.
Skontrolujte 12V akumulá tor nasledujúcim spôsobom.
■Exteriér 12V akumulátora
Uistite sa, že póly 12V akumulá tora nie sú skorodované a že nie sú
nikde uvoľnené spoj e, trhliny alebo uvoľnené svorky.
Pólové vývody
Upevňovacia príchytka
Chladič a kondenzátor
VÝSTRAHA
■ Keď je hybridný systém horúci
Nedotýkajte sa chladiča alebo kondenzátora, pretože môžu byť horúce a môžu
spôsobiť vážne zranenia, napr. popáleniny.
12V akumulátor (motor 2ZR-FXE)
