TOYOTA C-HR 2022 Brugsanvisning (in Danish)

BEMÆRKNING
Sådan hældes der kølervæske på
motoren/elstyreenheden
Vent til hybridsystemet er kølet
tilstrækkeligt af, og fyld langsomt
kølervæske på. Hvis kølervæsken
hældes for hurtigt på et varmt
hybridsystem, kan det tage skade.
Sådan undgår du skader på
kølesystemet
Følg nedenstående
sikkerhedsforanstaltninger:
• Undgå at forurene kølervæsken med
fremmedlegemer (sand, støv osv.).
• Brug ikke kølervæskeadditiver.
7.2.11 Hvis bilen kører fast
Gør som følger ved hjulspin i mudder,
sand eller sne:
1. Aktivér parkeringsbremsen, skift
gearstillingen til P. Stop
hybridsystemet.
2. Fjern mudder, sne eller sand omkring
forhjulene.
3. Anbring træ, sten eller andet
materiale, der kan øge friktionen,
under forhjulene.
4. Start hybridsystemet igen.
5. Sæt gearvælgeren på D eller R, og
slæk parkeringsbremsen. Træd
derefter forsigtigt på speederpedalen.
Når det er svært at få bilen fri
Tryk på
for at slå TRC fra.
Der vises en meddelelse på
multi-informationsdisplayet.
ADVARSEL!
Når du prøver at få bilen fri
Hvis du vælger at rokke bilen frem og
tilbage for at få den fri, skal du være
sikker på, at området omkring bilen er
frit, så du ikke rammer andre biler,
genstande eller personer. Bilen kan
evt. pludselig sætte i ryk, når den går
fri. Vær meget forsigtig.
Når du betjener gearvælgeren
Undgå at flytte gearvælgeren, mens
der trædes på speederen. Dette kan
medføre en uventet hurtig acceleration
af bilen, hvilket kan forårsage en ulykke
med død eller alvorlige kvæstelser til
følge.
BEMÆRKNING
Sådan undgår du at beskadige
hybridtransmissionen og andre
komponenter
• Undgå hjulspin på forhjulene, og træd
ikke mere på speederen end højst
nødvendigt.
• Hvis bilen stadigvæk sidder fast, efter
at disse procedurer er udført, kan det
være nødvendigt at trække den fri.
7.2 Forholdsregler i en nødsituation
471
7
Hvis der opstår problemer

7.2 Forholdsregler i en nødsituation
472

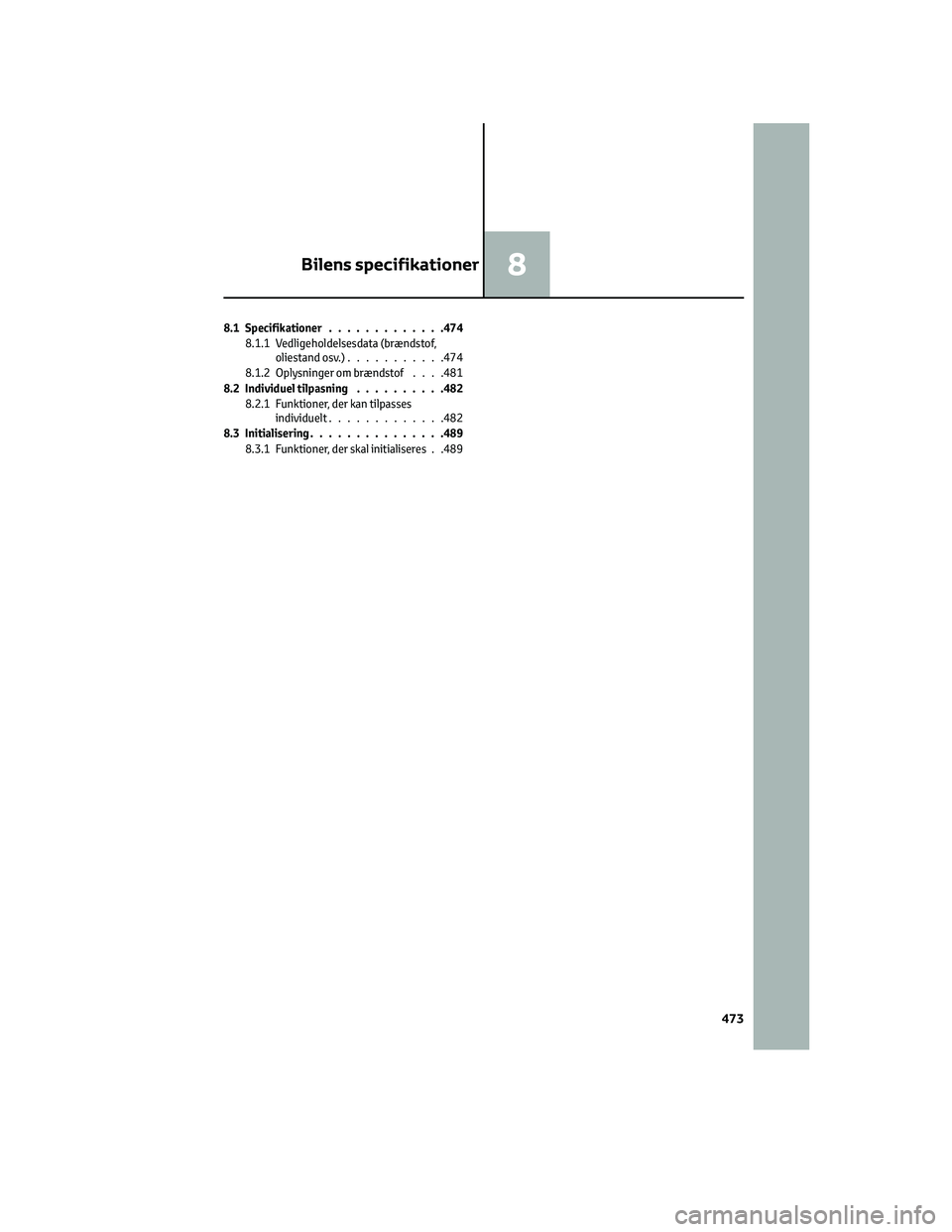

8.1 Specifikationer.............474
8.1.1 Vedligeholdelsesdata (brændstof,
oliestand osv.)...........474
8.1.2 Oplysninger om brændstof. . . .481
8.2 Individuel tilpasning..........482
8.2.1 Funktioner, der kan tilpasses
individuelt.............482
8.3 Initialisering...............489
8.3.1 Funktioner, der skal initialiseres . .489
Bilens specifikationer8
473

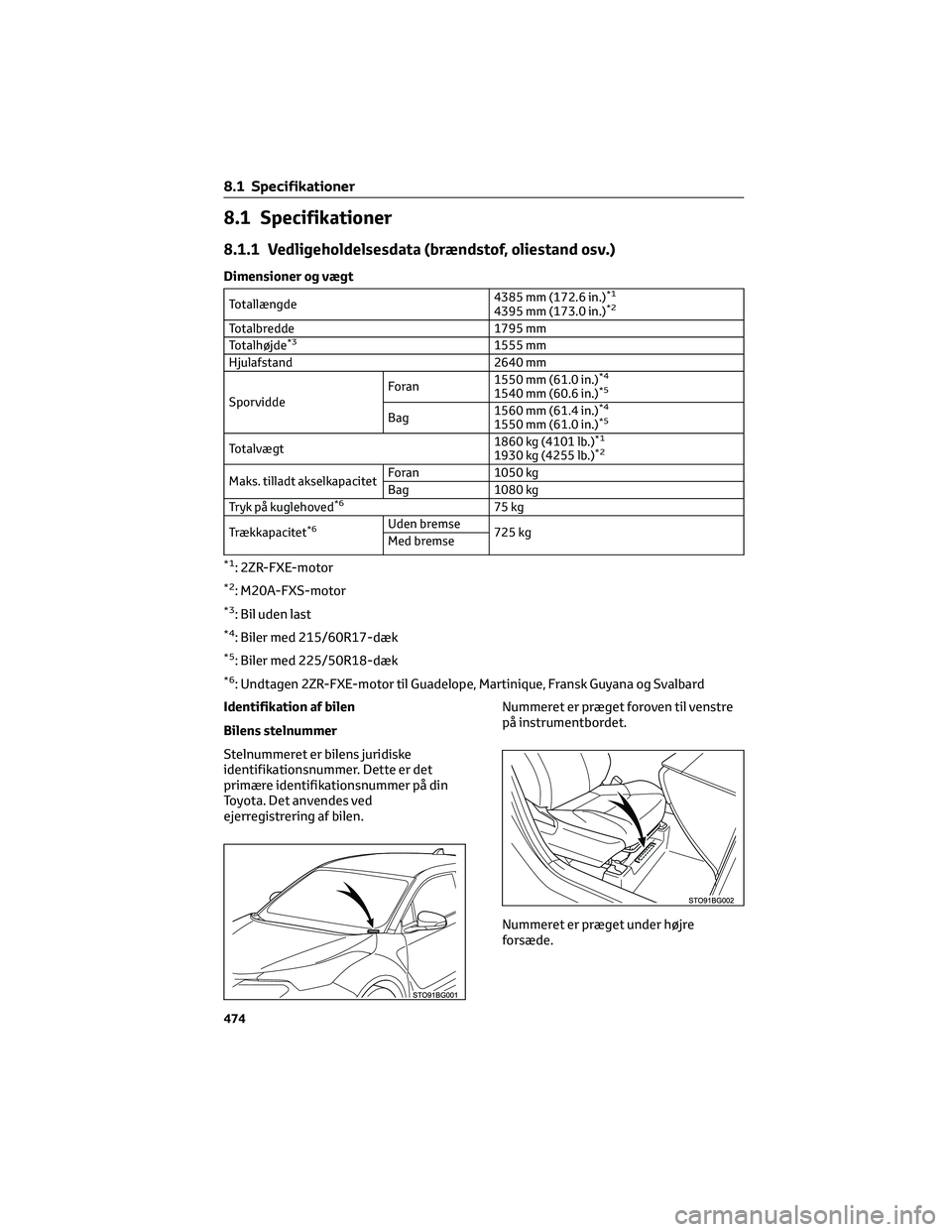

8.1 Specifikationer
8.1.1 Vedligeholdelsesdata (brændstof, oliestand osv.)
Dimensioner og vægt
Totallængde4385 mm (172.6 in.)*1
4395 mm (173.0 in.)*2
Totalbredde 1795 mm
Totalhøjde*31555 mm
Hjulafstand 2640 mm
SporviddeFo r a n1550 mm (61.0 in.)
*4
1540 mm (60.6 in.)*5
Bag1560 mm (61.4 in.)*4
1550 mm (61.0 in.)*5
Totalvægt1860 kg (4101 lb.)*1
1930 kg (4255 lb.)*2
Maks. tilladt akselkapacitetForan 1050 kg
Bag 1080 kg
Tryk på kuglehoved
*675 kg
Trækkapacitet
*6Uden bremse
725 kg
Med bremse
*1: 2ZR-FXE-motor
*2: M20A-FXS-motor
*3: Bil uden last
*4: Biler med 215/60R17-dæk
*5: Biler med 225/50R18-dæk
*6: Undtagen 2ZR-FXE-motor til Guadelope, Martinique, Fransk Guyana og Svalbard
Identifikation af bilen
Bilens stelnummer
Stelnummeret er bilens juridiske
identifikationsnummer. Dette er det
primære identifikationsnummer på din
Toyota. Det anvendes ved
ejerregistrering af bilen.Nummeret er præget foroven til venstre
på instrumentbordet.
Nummeret er præget under højre
forsæde.
8.1 Specifikationer
474

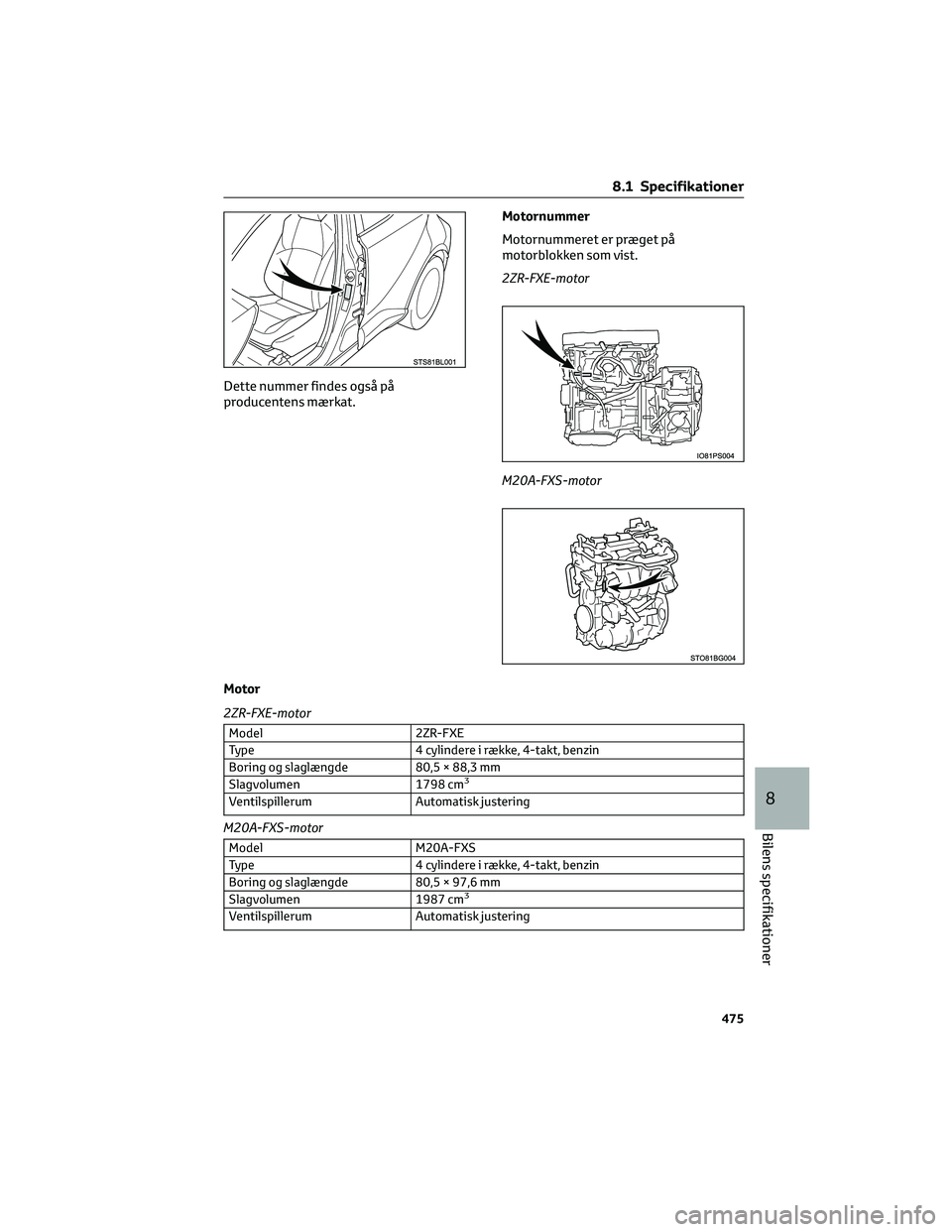

Dette nummer findes også på
producentens mærkat.Motornummer
Motornummeret er præget på
motorblokken som vist.
2ZR-FXE-motor
M20A-FXS-motor
Motor
2ZR-FXE-motor
Model 2ZR-FXE
Type 4 cylindere i række, 4-takt, benzin
Boring og slaglængde 80,5 × 88,3 mm
Slagvolumen 1798 cm
3
Ventilspillerum Automatisk justering
M20A-FXS-motor
Model M20A-FXS
Type 4 cylindere i række, 4-takt, benzin
Boring og slaglængde 80,5 × 97,6 mm
Slagvolumen 1987 cm
3
Ventilspillerum Automatisk justering
8.1 Specifikationer
475
8
Bilens specifikationer

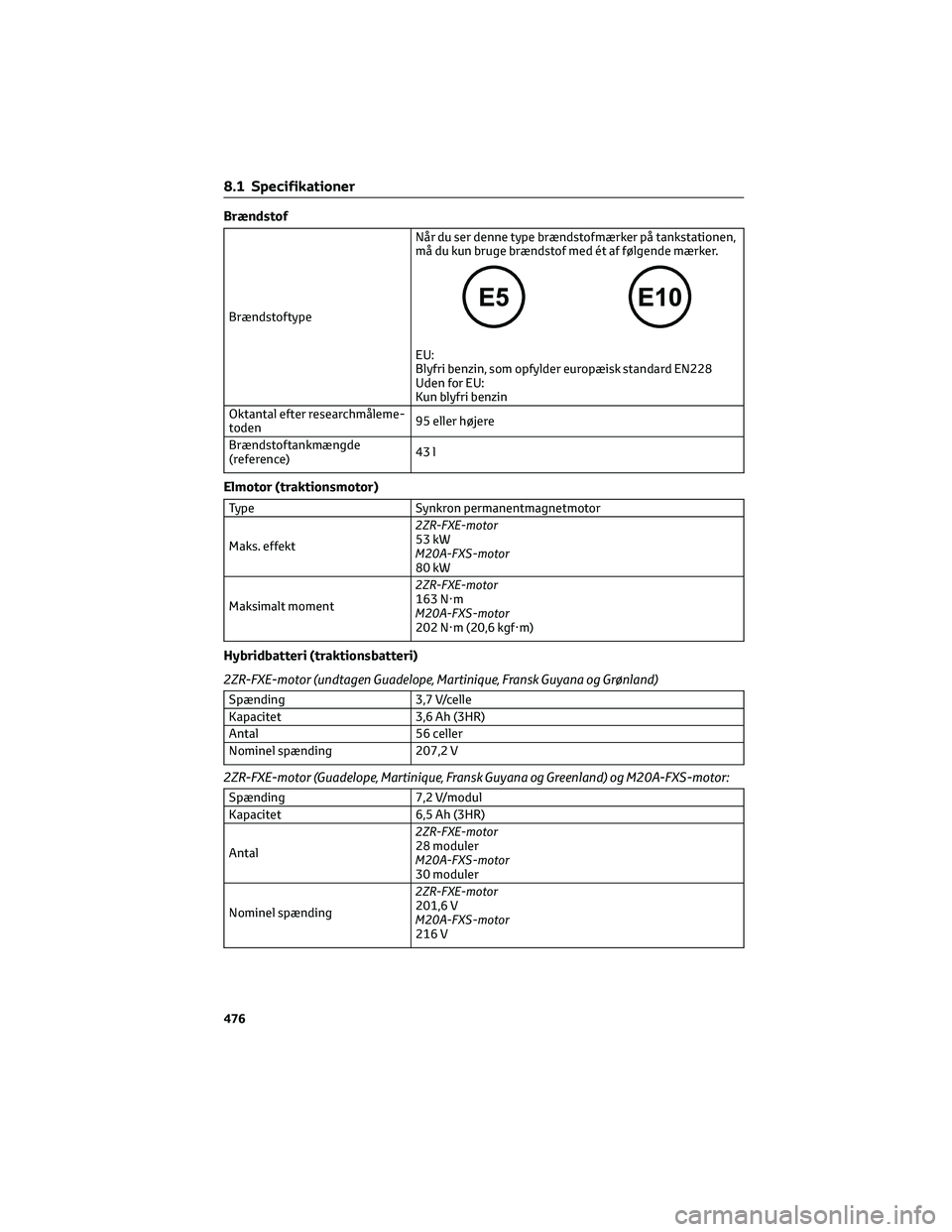

Brændstof
BrændstoftypeNår du ser denne type brændstofmærker på tankstationen,
må du kun bruge brændstof med ét af følgende mærker.
EU:
Blyfri benzin, som opfylder europæisk standard EN228
Uden for EU:
Kun blyfri benzin
Oktantal efter researchmåleme-
toden95 eller højere
Brændstoftankmængde
(reference)43 l
Elmotor (traktionsmotor)
Type Synkron permanentmagnetmotor
Maks. effekt2ZR-FXE-motor
53 kW
M20A-FXS-motor
80 kW
Maksimalt moment2ZR-FXE-motor
163 N·m
M20A-FXS-motor
202 N·m (20,6 kgf·m)
Hybridbatteri (traktionsbatteri)
2ZR-FXE-motor (undtagen Guadelope, Martinique, Fransk Guyana og Grønland)
Spænding 3,7 V/celle
Kapacitet 3,6 Ah (3HR)
Antal 56 celler
Nominel spænding 207,2 V
2ZR-FXE-motor (Guadelope, Martinique, Fransk Guyana og Greenland) og M20A-FXS-motor:
Spænding 7,2 V/modul
Kapacitet 6,5 Ah (3HR)
Antal2ZR-FXE-motor
28 moduler
M20A-FXS-motor
30 moduler
Nominel spænding2ZR-FXE-motor
201,6 V
M20A-FXS-motor
216 V
8.1 Specifikationer
476

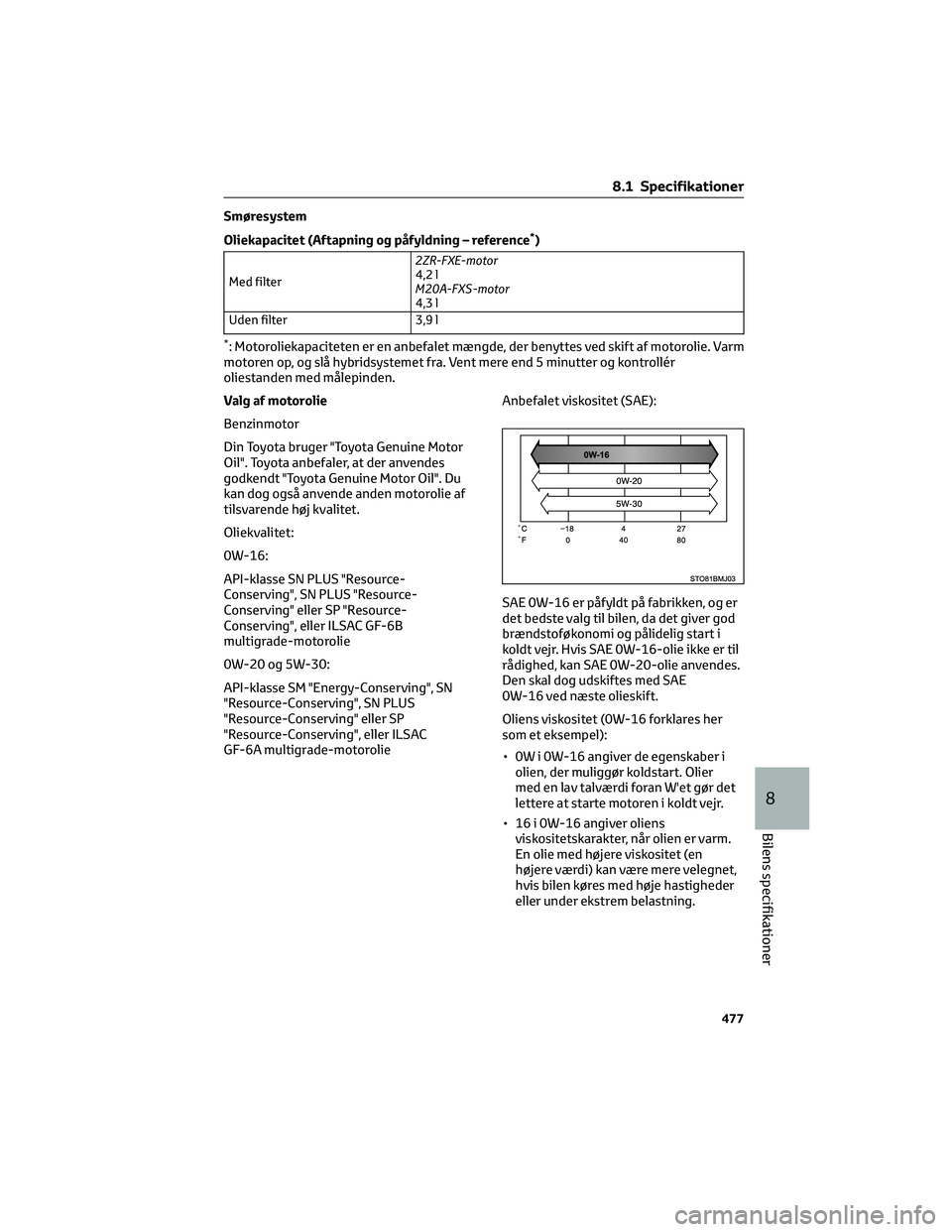

Smøresystem
Oliekapacitet (Aftapning og påfyldning – reference
*)
Med filter2ZR-FXE-motor
4,2 l
M20A-FXS-motor
4,3 l
Uden filter 3,9 l
*: Motoroliekapaciteten er en anbefalet mængde, der benyttes ved skift af motorolie. Varm
motoren op, og slå hybridsystemet fra. Vent mere end 5 minutter og kontrollér
oliestanden med målepinden.
Valg af motorolie
Benzinmotor
Din Toyota bruger "Toyota Genuine Motor
Oil". Toyota anbefaler, at der anvendes
godkendt "Toyota Genuine Motor Oil". Du
kan dog også anvende anden motorolie af
tilsvarende høj kvalitet.
Oliekvalitet:
0W-16:
API-klasse SN PLUS "Resource-
Conserving", SN PLUS "Resource-
Conserving" eller SP "Resource-
Conserving", eller ILSAC GF-6B
multigrade-motorolie
0W-20 og 5W-30:
API-klasse SM "Energy-Conserving", SN
"Resource-Conserving", SN PLUS
"Resource-Conserving" eller SP
"Resource-Conserving", eller ILSAC
GF-6A multigrade-motorolieAnbefalet viskositet (SAE):
SAE 0W-16 er påfyldt på fabrikken, og er
det bedste valg til bilen, da det giver god
brændstoføkonomi og pålidelig start i
koldt vejr. Hvis SAE 0W-16-olie ikke er til
rådighed, kan SAE 0W-20-olie anvendes.
Den skal dog udskiftes med SAE
0W-16 ved næste olieskift.
Oliens viskositet (0W-16 forklares her
som et eksempel):
• 0W i 0W-16 angiver de egenskaber i
olien, der muliggør koldstart. Olier
med en lav talværdi foran W'et gør det
lettere at starte motoren i koldt vejr.
• 16 i 0W-16 angiver oliens
viskositetskarakter, når olien er varm.
En olie med højere viskositet (en
højere værdi) kan være mere velegnet,
hvis bilen køres med høje hastigheder
eller under ekstrem belastning.
8.1 Specifikationer
477
8
Bilens specifikationer

Sådan læses etiketterne på oliedunken:
Nogle oliebeholdere er forsynet med det
ene eller begge API-registrerede
mærker, så du lettere kan finde den olie,
du bør bruge.1API-servicesymbol
Øverste del: "API SERVICE SP"
henviser til oliekvaliteten iht.
American Petroleum Institute (API).
Midterste del: "SAE 0W-16" henviser
til SAE-viskositetsklassen.
Nederste del: "Resource-Conserving"
betyder, at olien har
brændstofbesparende og
miljøvenlige egenskaber.
2ILSAC-certificeringsmærke
ILSAC-certificeringsmærket
(International Lubricant Specification
Advisory Committee) findes på
forsiden af beholderen.
Kølesystem
Kapacitet*
Benzinmotor2ZR-FXE-motor
5,4 l
M20A-FXS-motor
5,9 l
Elstyreenhed2ZR-FXE-motor
1,4 l
M20A-FXS-motor
1,6 l
KølervæsketypeBrug én af nedenstående typer:
■"Toyota Super Long Life Coolant"
■En lignende højkvalitets
etylenglykol-baseret kølervæske
uden silikat, amin, nitrit eller borat
med langtidsvirkende organisk
syreteknologi
Brug ikke udelukkende almindeligt
vand.
*: Oliemængden er den anbefalede mængde. Ved behov for skift kontaktes en autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
8.1 Specifikationer
478

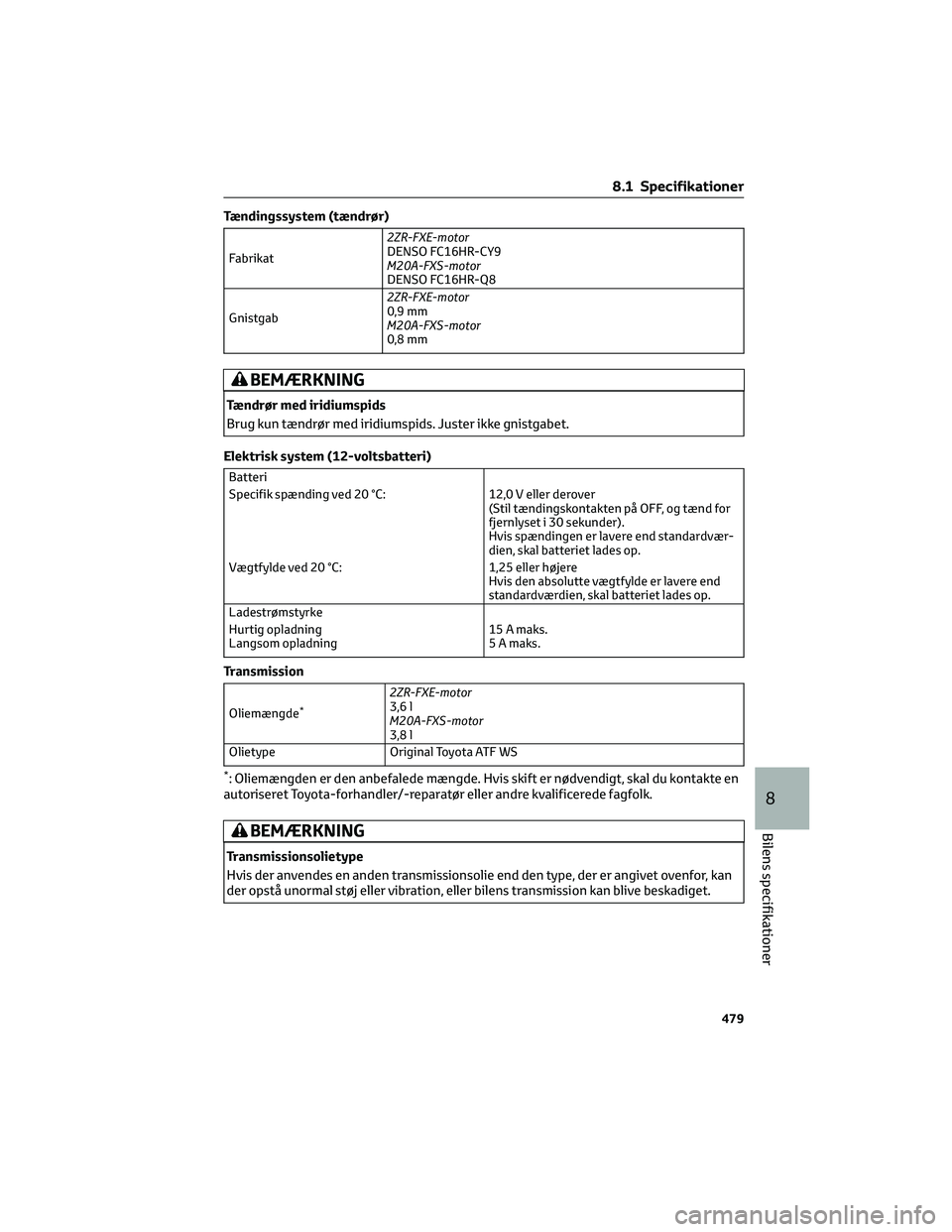

Tændingssystem (tændrør)
Fabrikat2ZR-FXE-motor
DENSO FC16HR-CY9
M20A-FXS-motor
DENSO FC16HR-Q8
Gnistgab2ZR-FXE-motor
0,9 mm
M20A-FXS-motor
0,8 mm
BEMÆRKNING
Tændrør med iridiumspids
Brug kun tændrør med iridiumspids. Juster ikke gnistgabet.
Elektrisk system (12-voltsbatteri)
Batteri
Specifik spænding ved 20 °C: 12,0 V eller derover
(Stil tændingskontakten på OFF, og tænd for
fjernlyset i 30 sekunder).
Hvis spændingen er lavere end standardvær-
dien, skal batteriet lades op.
Vægtfylde ved 20 °C: 1,25 eller højere
Hvis den absolutte vægtfylde er lavere end
standardværdien, skal batteriet lades op.
Ladestrømstyrke
Hurtig opladning
Langsom opladning15 A maks.
5 A maks.
Transmission
Oliemængde*
2ZR-FXE-motor
3,6 l
M20A-FXS-motor
3,8 l
Olietype Original Toyota ATF WS
*: Oliemængden er den anbefalede mængde. Hvis skift er nødvendigt, skal du kontakte en
autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
BEMÆRKNING
Transmissionsolietype
Hvis der anvendes en anden transmissionsolie end den type, der er angivet ovenfor, kan
der opstå unormal støj eller vibration, eller bilens transmission kan blive beskadiget.
8.1 Specifikationer
479
8
Bilens specifikationer

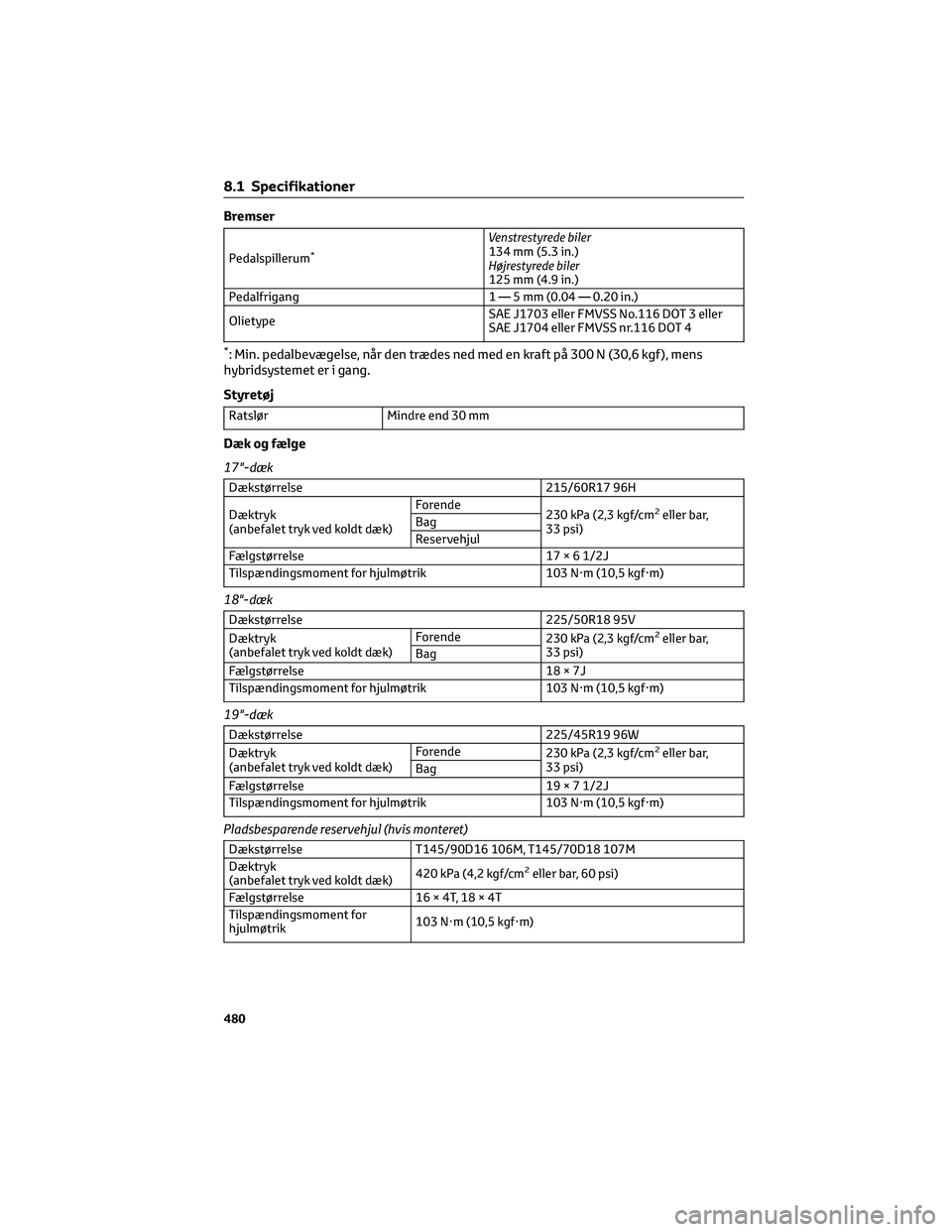

Bremser
Pedalspillerum*
Venstrestyrede biler
134 mm (5.3 in.)
Højrestyrede biler
125 mm (4.9 in.)
Pedalfrigang1—5mm(0.04 — 0.20 in.)
OlietypeSAE J1703 eller FMVSS No.116 DOT 3 eller
SAE J1704 eller FMVSS nr.116 DOT 4
*: Min. pedalbevægelse, når den trædes ned med en kraft på 300 N (30,6 kgf ), mens
hybridsystemet er i gang.
Styretøj
Ratslør Mindre end 30 mm
Dæk og fælge
17"-dæk
Dækstørrelse 215/60R17 96H
Dæktryk
(anbefalet tryk ved koldt dæk)Forende
230 kPa (2,3 kgf/cm
2eller bar,
33 psi) Bag
Reservehjul
Fælgstørrelse 17 × 6 1/2J
Tilspændingsmoment for hjulmøtrik 103 N·m (10,5 kgf·m)
18"-dæk
Dækstørrelse 225/50R18 95V
Dæktryk
(anbefalet tryk ved koldt dæk)Forende
230 kPa (2,3 kgf/cm2eller bar,
33 psi)
Bag
Fælgstørrelse 18 × 7J
Tilspændingsmoment for hjulmøtrik 103 N·m (10,5 kgf·m)
19"-dæk
Dækstørrelse 225/45R19 96W
Dæktryk
(anbefalet tryk ved koldt dæk)Forende
230 kPa (2,3 kgf/cm2eller bar,
33 psi)
Bag
Fælgstørrelse 19 × 7 1/2J
Tilspændingsmoment for hjulmøtrik 103 N·m (10,5 kgf·m)
Pladsbesparende reservehjul (hvis monteret)
Dækstørrelse T145/90D16 106M, T145/70D18 107M
Dæktryk
(anbefalet tryk ved koldt dæk)420 kPa (4,2 kgf/cm
2eller bar, 60 psi)
Fælgstørrelse 16 × 4T, 18 × 4T
Tilspændingsmoment for
hjulmøtrik103 N·m (10,5 kgf·m)
