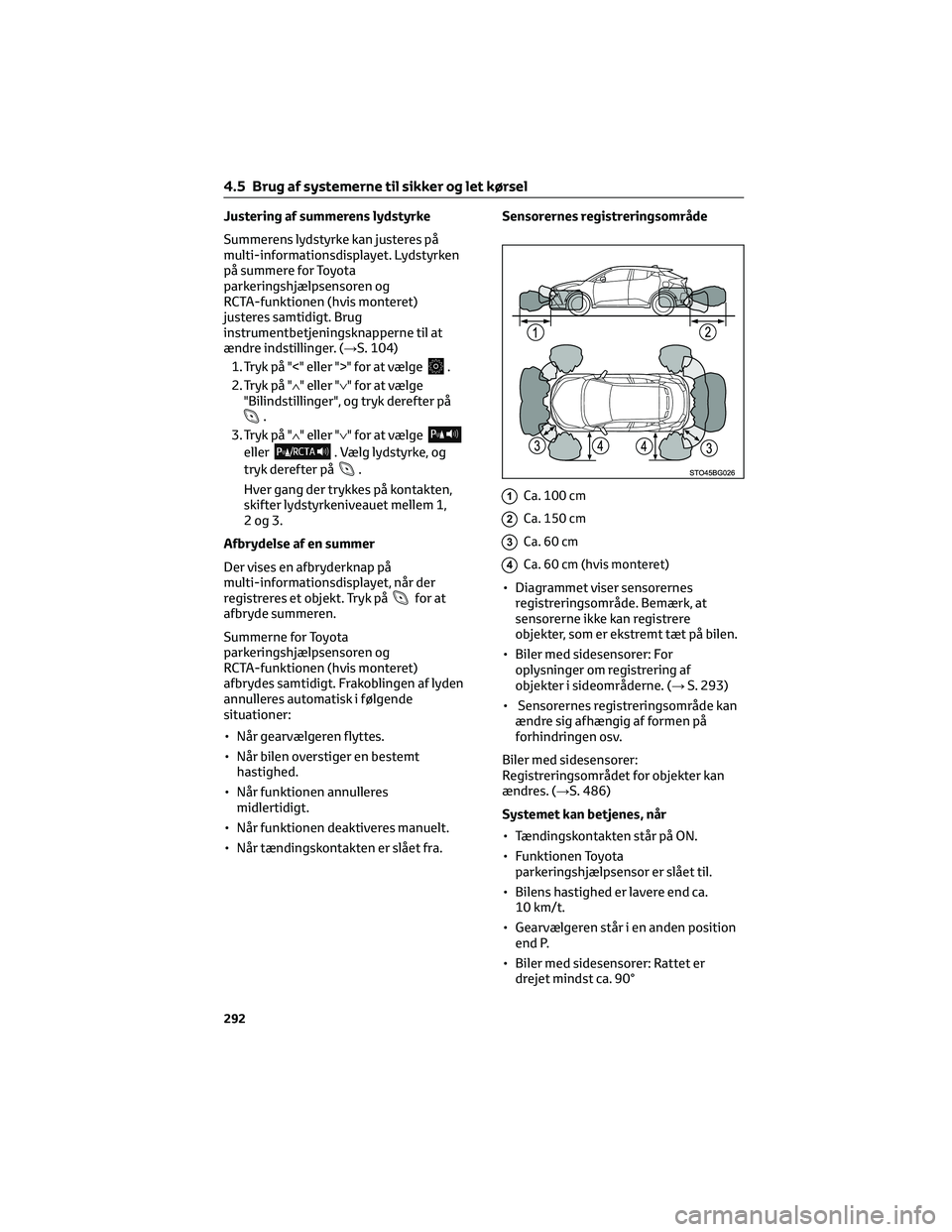

Justering af summerens lydstyrke
Summerens lydstyrke kan justeres på
multi-informationsdisplayet. Lydstyrken
på summere for Toyota
parkeringshjælpsensoren og
RCTA-funktionen (hvis monteret)
justeres samtidigt. Brug
instrumentbetjeningsknapperne til at
ændre indstillinger. (→S. 104)
1. Tryk på "<" eller ">" for at vælge
.
2. Tryk på "∧" eller "∨" for at vælge
"Bilindstillinger", og tryk derefter på
.
3. Tryk på "∧" eller "∨" for at vælge
eller. Vælg lydstyrke, og
tryk derefter på
.
Hver gang der trykkes på kontakten,
skifter lydstyrkeniveauet mellem 1,
2og3.
Afbrydelse af en summer
Der vises en afbryderknap på
multi-informationsdisplayet, når der
registreres et objekt. Tryk på
for at
afbryde summeren.
Summerne for Toyota
parkeringshjælpsensoren og
RCTA-funktionen (hvis monteret)
afbrydes samtidigt. Frakoblingen af lyden
annulleres automatisk i følgende
situationer:
• Når gearvælgeren flyttes.
• Når bilen overstiger en bestemt
hastighed.
• Når funktionen annulleres
midlertidigt.
• Når funktionen deaktiveres manuelt.
• Når tændingskontakten er slået fra.Sensorernes registreringsområde
1Ca. 100 cm
2Ca. 150 cm
3Ca.60cm
4Ca. 60 cm (hvis monteret)
• Diagrammet viser sensorernes
registreringsområde. Bemærk, at
sensorerne ikke kan registrere
objekter, som er ekstremt tæt på bilen.
• Biler med sidesensorer: For
oplysninger om registrering af
objekter i sideområderne. (→S. 293)
• Sensorernes registreringsområde kan
ændre sig afhængig af formen på
forhindringen osv.
Biler med sidesensorer:
Registreringsområdet for objekter kan
ændres. (→S. 486)
Systemet kan betjenes, når
• Tændingskontakten står på ON.
• Funktionen Toyota
parkeringshjælpsensor er slået til.
• Bilens hastighed er lavere end ca.
10 km/t.
• Gearvælgeren står i en anden position
end P.
• Biler med sidesensorer: Rattet er
drejet mindst ca. 90°
4.5 Brug af systemerne til sikker og let kørsel
292

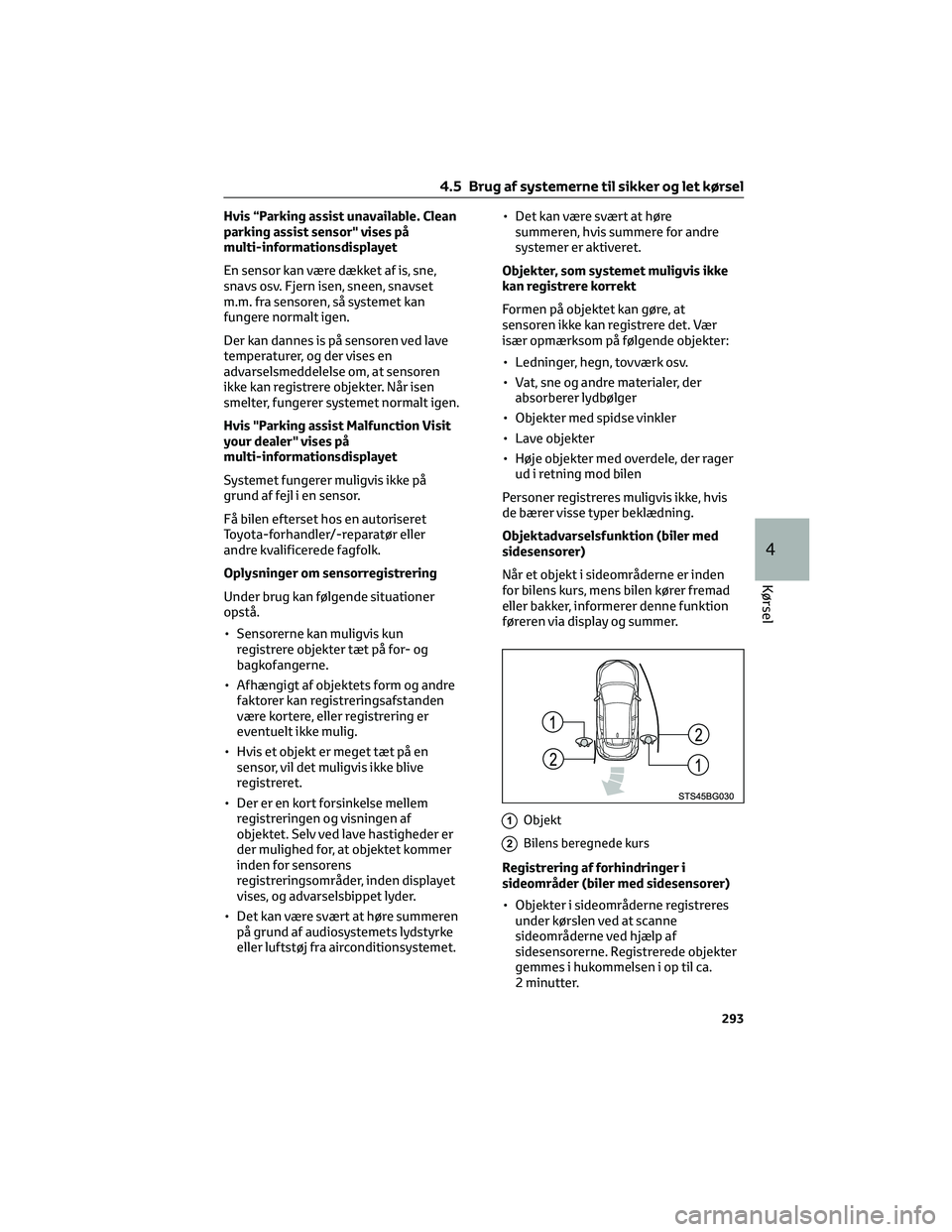

Hvis “Parking assist unavailable. Clean
parking assist sensor" vises på
multi-informationsdisplayet
En sensor kan være dækket af is, sne,
snavs osv. Fjern isen, sneen, snavset
m.m. fra sensoren, så systemet kan
fungere normalt igen.
Der kan dannes is på sensoren ved lave
temperaturer, og der vises en
advarselsmeddelelse om, at sensoren
ikke kan registrere objekter. Når isen
smelter, fungerer systemet normalt igen.
Hvis "Parking assist Malfunction Visit
your dealer" vises på
multi-informationsdisplayet
Systemet fungerer muligvis ikke på
grund af fejl i en sensor.
Få bilen efterset hos en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
Oplysninger om sensorregistrering
Under brug kan følgende situationer
opstå.
• Sensorerne kan muligvis kun
registrere objekter tæt på for- og
bagkofangerne.
• Afhængigt af objektets form og andre
faktorer kan registreringsafstanden
være kortere, eller registrering er
eventuelt ikke mulig.
• Hvis et objekt er meget tæt på en
sensor, vil det muligvis ikke blive
registreret.
• Der er en kort forsinkelse mellem
registreringen og visningen af
objektet. Selv ved lave hastigheder er
der mulighed for, at objektet kommer
inden for sensorens
registreringsområder, inden displayet
vises, og advarselsbippet lyder.
• Det kan være svært at høre summeren
på grund af audiosystemets lydstyrke
eller luftstøj fra airconditionsystemet.• Det kan være svært at høre
summeren, hvis summere for andre
systemer er aktiveret.
Objekter, som systemet muligvis ikke
kan registrere korrekt
Formen på objektet kan gøre, at
sensoren ikke kan registrere det. Vær
især opmærksom på følgende objekter:
• Ledninger, hegn, tovværk osv.
• Vat, sne og andre materialer, der
absorberer lydbølger
• Objekter med spidse vinkler
• Lave objekter
• Høje objekter med overdele, der rager
ud i retning mod bilen
Personer registreres muligvis ikke, hvis
de bærer visse typer beklædning.
Objektadvarselsfunktion (biler med
sidesensorer)
Når et objekt i sideområderne er inden
for bilens kurs, mens bilen kører fremad
eller bakker, informerer denne funktion
føreren via display og summer.
1Objekt
2Bilens beregnede kurs
Registrering af forhindringer i
sideområder (biler med sidesensorer)
• Objekter i sideområderne registreres
under kørslen ved at scanne
sideområderne ved hjælp af
sidesensorerne. Registrerede objekter
gemmes i hukommelsen i op til ca.
2 minutter.
4.5 Brug af systemerne til sikker og let kørsel
293
4
Kørsel

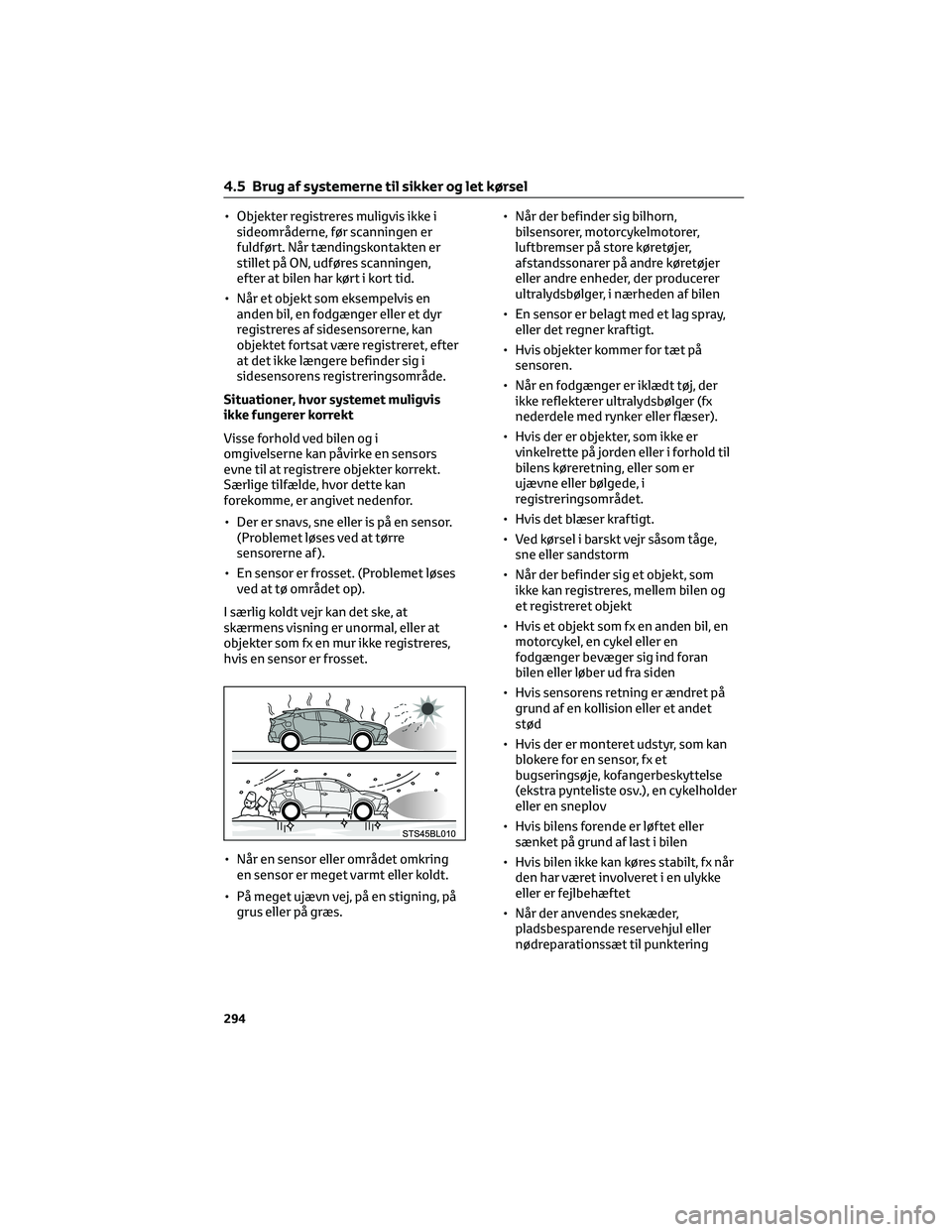

• Objekter registreres muligvis ikke i
sideområderne, før scanningen er
fuldført. Når tændingskontakten er
stillet på ON, udføres scanningen,
efter at bilen har kørt i kort tid.
• Når et objekt som eksempelvis en
anden bil, en fodgænger eller et dyr
registreres af sidesensorerne, kan
objektet fortsat være registreret, efter
at det ikke længere befinder sig i
sidesensorens registreringsområde.
Situationer, hvor systemet muligvis
ikke fungerer korrekt
Visse forhold ved bilen og i
omgivelserne kan påvirke en sensors
evne til at registrere objekter korrekt.
Særlige tilfælde, hvor dette kan
forekomme, er angivet nedenfor.
• Der er snavs, sne eller is på en sensor.
(Problemet løses ved at tørre
sensorerne af ).
• En sensor er frosset. (Problemet løses
ved at tø området op).
I særlig koldt vejr kan det ske, at
skærmens visning er unormal, eller at
objekter som fx en mur ikke registreres,
hvis en sensor er frosset.
• Når en sensor eller området omkring
en sensor er meget varmt eller koldt.
• På meget ujævn vej, på en stigning, på
grus eller på græs.• Når der befinder sig bilhorn,
bilsensorer, motorcykelmotorer,
luftbremser på store køretøjer,
afstandssonarer på andre køretøjer
eller andre enheder, der producerer
ultralydsbølger, i nærheden af bilen
• En sensor er belagt med et lag spray,
eller det regner kraftigt.
• Hvis objekter kommer for tæt på
sensoren.
• Når en fodgænger er iklædt tøj, der
ikke reflekterer ultralydsbølger (fx
nederdele med rynker eller flæser).
• Hvis der er objekter, som ikke er
vinkelrette på jorden eller i forhold til
bilens køreretning, eller som er
ujævne eller bølgede, i
registreringsområdet.
• Hvis det blæser kraftigt.
• Ved kørsel i barskt vejr såsom tåge,
sne eller sandstorm
• Når der befinder sig et objekt, som
ikke kan registreres, mellem bilen og
et registreret objekt
• Hvis et objekt som fx en anden bil, en
motorcykel, en cykel eller en
fodgænger bevæger sig ind foran
bilen eller løber ud fra siden
• Hvis sensorens retning er ændret på
grund af en kollision eller et andet
stød
• Hvis der er monteret udstyr, som kan
blokere for en sensor, fx et
bugseringsøje, kofangerbeskyttelse
(ekstra pynteliste osv.), en cykelholder
eller en sneplov
• Hvis bilens forende er løftet eller
sænket på grund af last i bilen
• Hvis bilen ikke kan køres stabilt, fx når
den har været involveret i en ulykke
eller er fejlbehæftet
• Når der anvendes snekæder,
pladsbesparende reservehjul eller
nødreparationssæt til punktering
4.5 Brug af systemerne til sikker og let kørsel
294

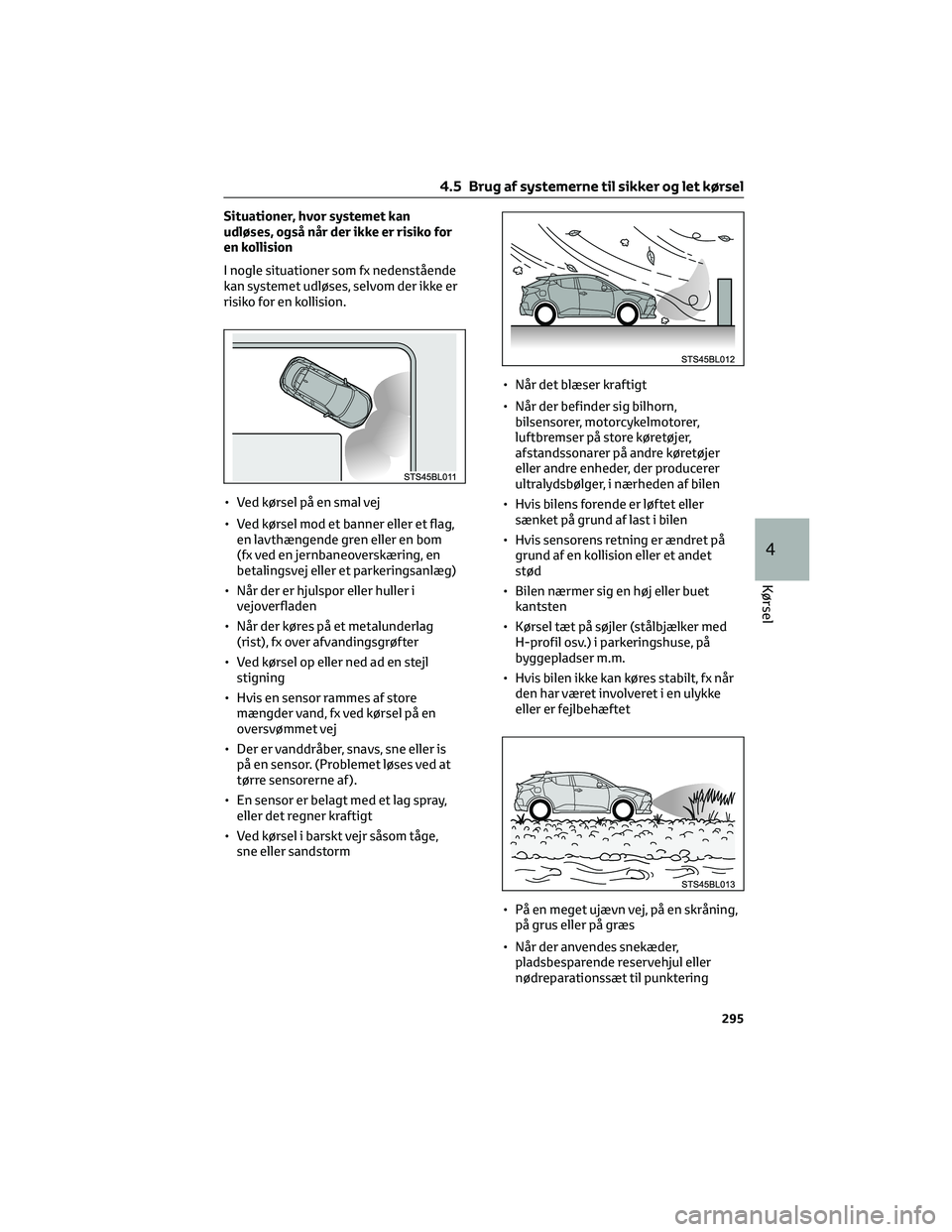

Situationer, hvor systemet kan
udløses, også når der ikke er risiko for
en kollision
I nogle situationer som fx nedenstående
kan systemet udløses, selvom der ikke er
risiko for en kollision.
• Ved kørsel på en smal vej
• Ved kørsel mod et banner eller et flag,
en lavthængende gren eller en bom
(fx ved en jernbaneoverskæring, en
betalingsvej eller et parkeringsanlæg)
• Når der er hjulspor eller huller i
vejoverfladen
• Når der køres på et metalunderlag
(rist), fx over afvandingsgrøfter
• Ved kørsel op eller ned ad en stejl
stigning
• Hvis en sensor rammes af store
mængder vand, fx ved kørsel på en
oversvømmet vej
• Der er vanddråber, snavs, sne eller is
på en sensor. (Problemet løses ved at
tørre sensorerne af ).
• En sensor er belagt med et lag spray,
eller det regner kraftigt
• Ved kørsel i barskt vejr såsom tåge,
sne eller sandstorm• Når det blæser kraftigt
• Når der befinder sig bilhorn,
bilsensorer, motorcykelmotorer,
luftbremser på store køretøjer,
afstandssonarer på andre køretøjer
eller andre enheder, der producerer
ultralydsbølger, i nærheden af bilen
• Hvis bilens forende er løftet eller
sænket på grund af last i bilen
• Hvis sensorens retning er ændret på
grund af en kollision eller et andet
stød
• Bilen nærmer sig en høj eller buet
kantsten
• Kørsel tæt på søjler (stålbjælker med
H-profil osv.) i parkeringshuse, på
byggepladser m.m.
• Hvis bilen ikke kan køres stabilt, fx når
den har været involveret i en ulykke
eller er fejlbehæftet
• På en meget ujævn vej, på en skråning,
på grus eller på græs
• Når der anvendes snekæder,
pladsbesparende reservehjul eller
nødreparationssæt til punktering
4.5 Brug af systemerne til sikker og let kørsel
295
4
Kørsel

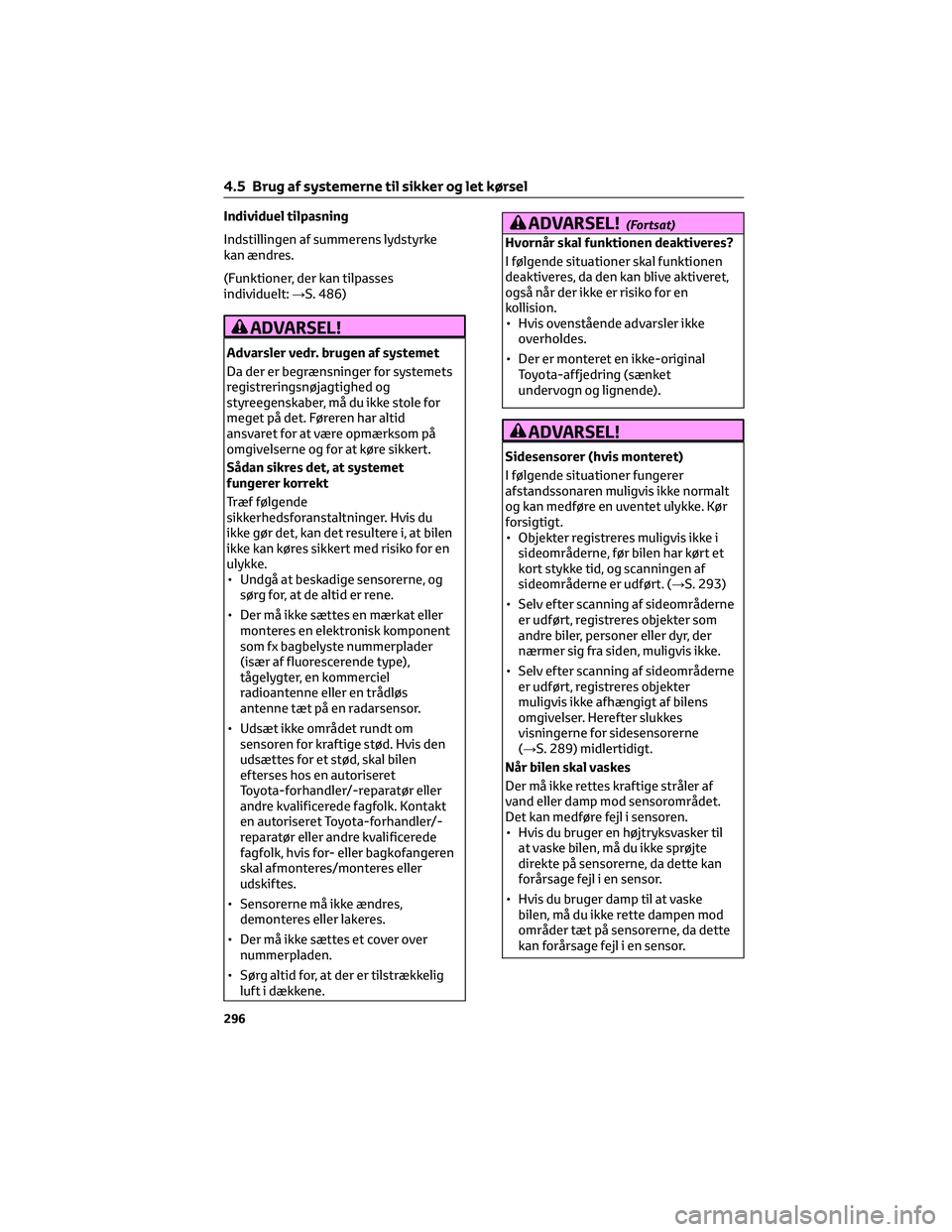

Individuel tilpasning
Indstillingen af summerens lydstyrke
kan ændres.
(Funktioner, der kan tilpasses
individuelt:→S. 486)
ADVARSEL!
Advarsler vedr. brugen af systemet
Da der er begrænsninger for systemets
registreringsnøjagtighed og
styreegenskaber, må du ikke stole for
meget på det. Føreren har altid
ansvaret for at være opmærksom på
omgivelserne og for at køre sikkert.
Sådan sikres det, at systemet
fungerer korrekt
Træf følgende
sikkerhedsforanstaltninger. Hvis du
ikke gør det, kan det resultere i, at bilen
ikke kan køres sikkert med risiko for en
ulykke.
• Undgå at beskadige sensorerne, og
sørg for, at de altid er rene.
• Der må ikke sættes en mærkat eller
monteres en elektronisk komponent
som fx bagbelyste nummerplader
(især af fluorescerende type),
tågelygter, en kommerciel
radioantenne eller en trådløs
antenne tæt på en radarsensor.
• Udsæt ikke området rundt om
sensoren for kraftige stød. Hvis den
udsættes for et stød, skal bilen
efterses hos en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk. Kontakt
en autoriseret Toyota-forhandler/-
reparatør eller andre kvalificerede
fagfolk, hvis for- eller bagkofangeren
skal afmonteres/monteres eller
udskiftes.
• Sensorerne må ikke ændres,
demonteres eller lakeres.
• Der må ikke sættes etcover over
nummerpladen.
• Sørg altid for, at der er tilstrækkelig
luft i dækkene.
ADVARSEL!(Fortsat)
Hvornår skal funktionen deaktiveres?
I følgende situationer skal funktionen
deaktiveres, da den kan blive aktiveret,
også når der ikke er risiko for en
kollision.
• Hvis ovenstående advarsler ikke
overholdes.
• Der er monteret en ikke-original
Toyota-affjedring (sænket
undervogn og lignende).
ADVARSEL!
Sidesensorer (hvis monteret)
I følgende situationer fungerer
afstandssonaren muligvis ikke normalt
og kan medføre en uventet ulykke. Kør
forsigtigt.
• Objekter registreres muligvis ikke i
sideområderne, før bilen har kørt et
kort stykke tid, og scanningen af
sideområderne er udført. (→S. 293)
• Selv efter scanning af sideområderne
er udført, registreres objekter som
andre biler, personer eller dyr, der
nærmer sig fra siden, muligvis ikke.
• Selv efter scanning af sideområderne
er udført, registreres objekter
muligvis ikke afhængigt af bilens
omgivelser. Herefter slukkes
visningerne for sidesensorerne
(→S. 289) midlertidigt.
Når bilen skal vaskes
Der må ikke rettes kraftige stråler af
vand eller damp mod sensorområdet.
Det kan medføre fejl i sensoren.
• Hvis du bruger en højtryksvasker til
at vaske bilen, må du ikke sprøjte
direkte på sensorerne, da dette kan
forårsage fejl i en sensor.
• Hvis du bruger damp til at vaske
bilen, må du ikke rette dampen mod
områder tæt på sensorerne, da dette
kan forårsage fejl i en sensor.
4.5 Brug af systemerne til sikker og let kørsel
296

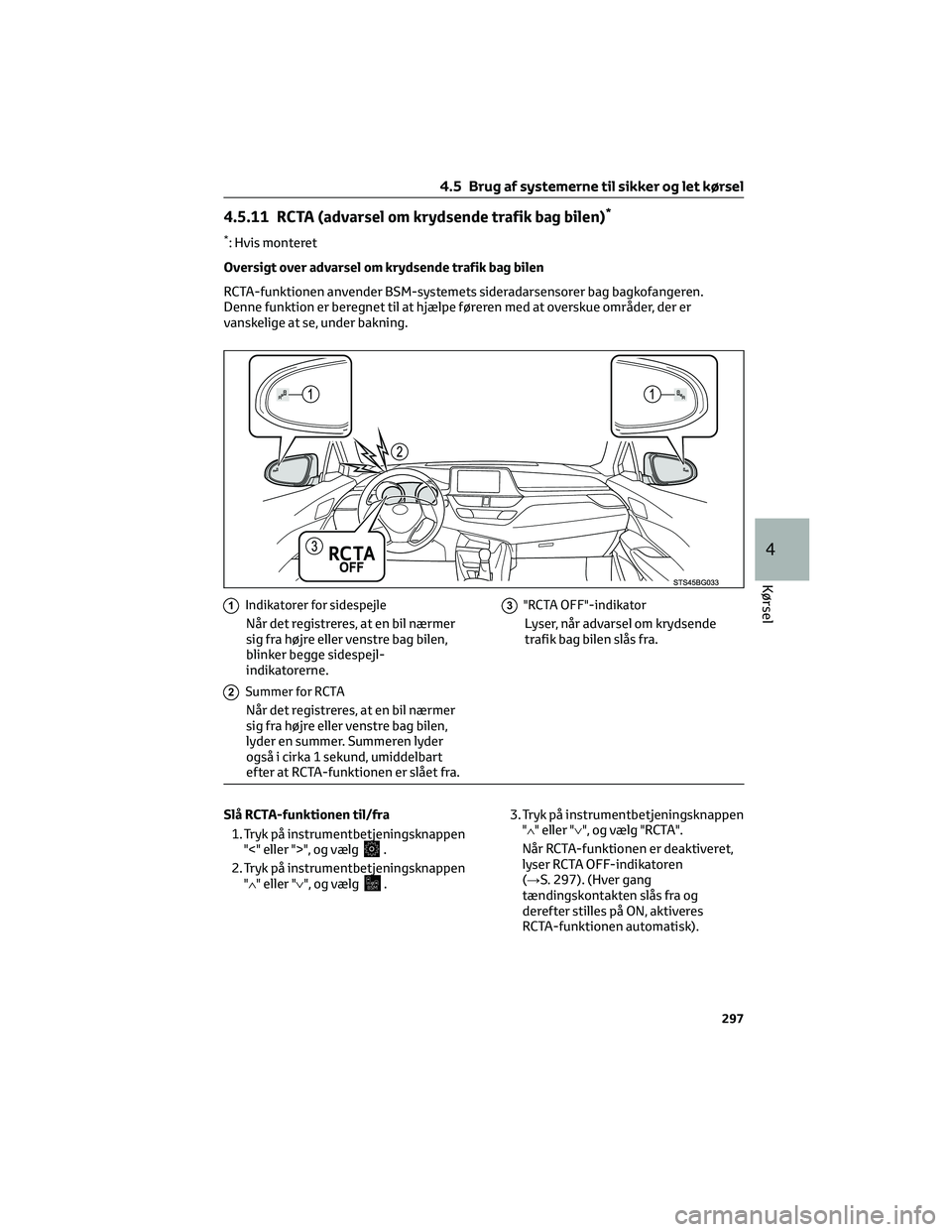

4.5.11 RCTA (advarsel om krydsende trafik bag bilen)*
*: Hvis monteret
Oversigt over advarsel om krydsende trafik bag bilen
RCTA-funktionen anvender BSM-systemets sideradarsensorer bag bagkofangeren.
Denne funktion er beregnet til at hjælpe føreren med at overskue områder, der er
vanskelige at se, under bakning.
1Indikatorer for sidespejle
Når det registreres, at en bil nærmer
sig fra højre eller venstre bag bilen,
blinker begge sidespejl-
indikatorerne.
2Summer for RCTA
Når det registreres, at en bil nærmer
sig fra højre eller venstre bag bilen,
lyder en summer. Summeren lyder
også i cirka 1 sekund, umiddelbart
efter at RCTA-funktionen er slået fra.
3"RCTA OFF"-indikator
Lyser, når advarsel om krydsende
trafik bag bilen slås fra.
Slå RCTA-funktionen til/fra
1. Tryk på instrumentbetjeningsknappen
"<" eller ">", og vælg
.
2. Tryk på instrumentbetjeningsknappen
"∧" eller "∨", og vælg
.3. Tryk på instrumentbetjeningsknappen
"∧" eller "∨", og vælg "RCTA".
Når RCTA-funktionen er deaktiveret,
lyser RCTA OFF-indikatoren
(→S. 297). (Hver gang
tændingskontakten slås fra og
derefter stilles på ON, aktiveres
RCTA-funktionen automatisk).
4.5 Brug af systemerne til sikker og let kørsel
297
4
Kørsel

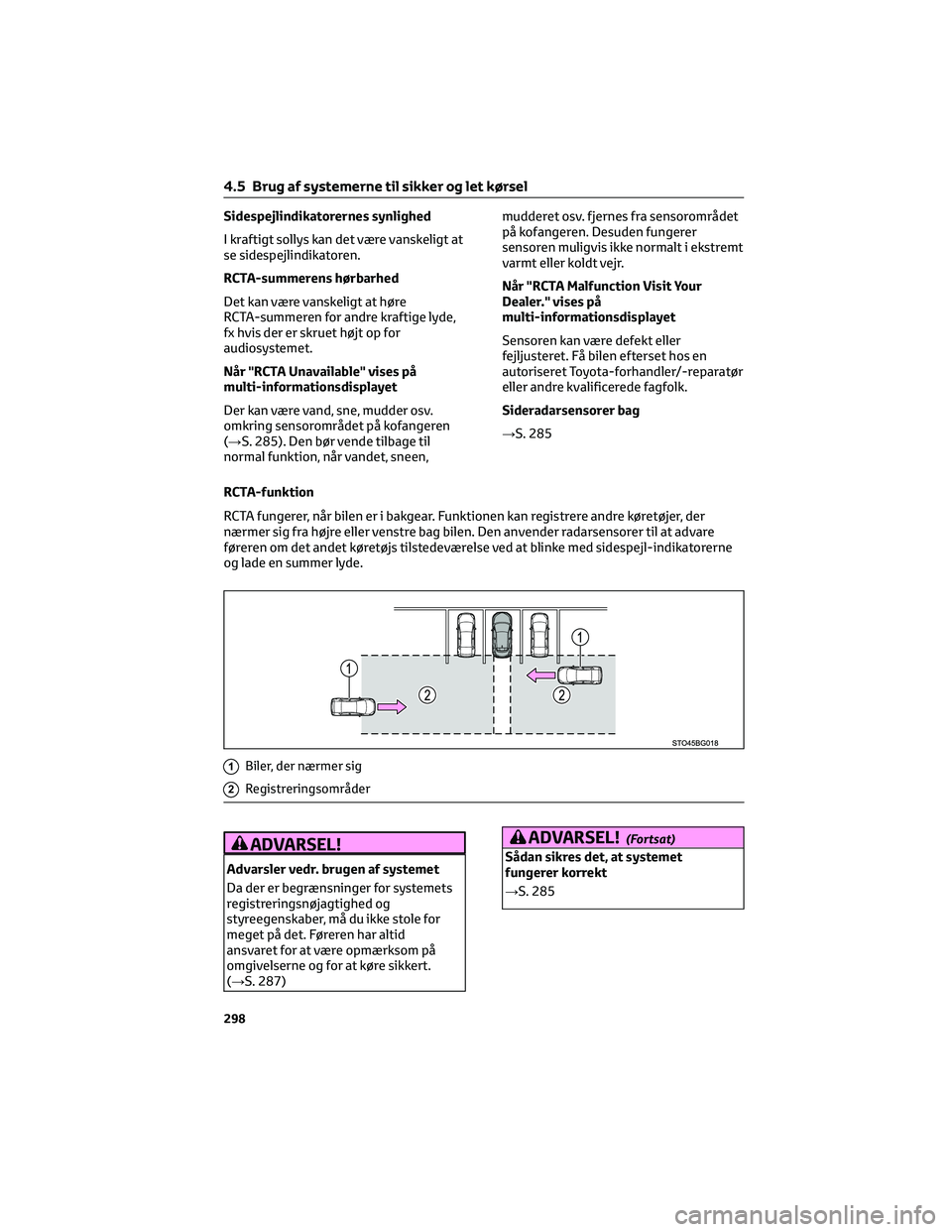

Sidespejlindikatorernes synlighed
I kraftigt sollys kan det være vanskeligt at
se sidespejlindikatoren.
RCTA-summerens hørbarhed
Det kan være vanskeligt at høre
RCTA-summeren for andre kraftige lyde,
fx hvis der er skruet højt op for
audiosystemet.
Når "RCTA Unavailable" vises på
multi-informationsdisplayet
Der kan være vand, sne, mudder osv.
omkring sensorområdet på kofangeren
(→S. 285). Den bør vende tilbage til
normal funktion, når vandet, sneen,mudderet osv. fjernes fra sensorområdet
på kofangeren. Desuden fungerer
sensoren muligvis ikke normalt i ekstremt
varmt eller koldt vejr.
Når "RCTA Malfunction Visit Your
Dealer." vises på
multi-informationsdisplayet
Sensoren kan være defekt eller
fejljusteret. Få bilen efterset hos en
autoriseret Toyota-forhandler/-reparatør
eller andre kvalificerede fagfolk.
Sideradarsensorer bag
→S. 285
RCTA-funktion
RCTA fungerer, når bilen er i bakgear. Funktionen kan registrere andre køretøjer, der
nærmer sig fra højre eller venstre bag bilen. Den anvender radarsensorer til at advare
føreren om det andet køretøjs tilstedeværelse ved at blinke med sidespejl-indikatorerne
og lade en summer lyde.
1Biler, der nærmer sig
2Registreringsområder
ADVARSEL!
Advarsler vedr. brugen af systemet
Da der er begrænsninger for systemets
registreringsnøjagtighed og
styreegenskaber, må du ikke stole for
meget på det. Føreren har altid
ansvaret for at være opmærksom på
omgivelserne og for at køre sikkert.
(→S. 287)
ADVARSEL!(Fortsat)
Sådan sikres det, at systemet
fungerer korrekt
→S. 285
4.5 Brug af systemerne til sikker og let kørsel
298

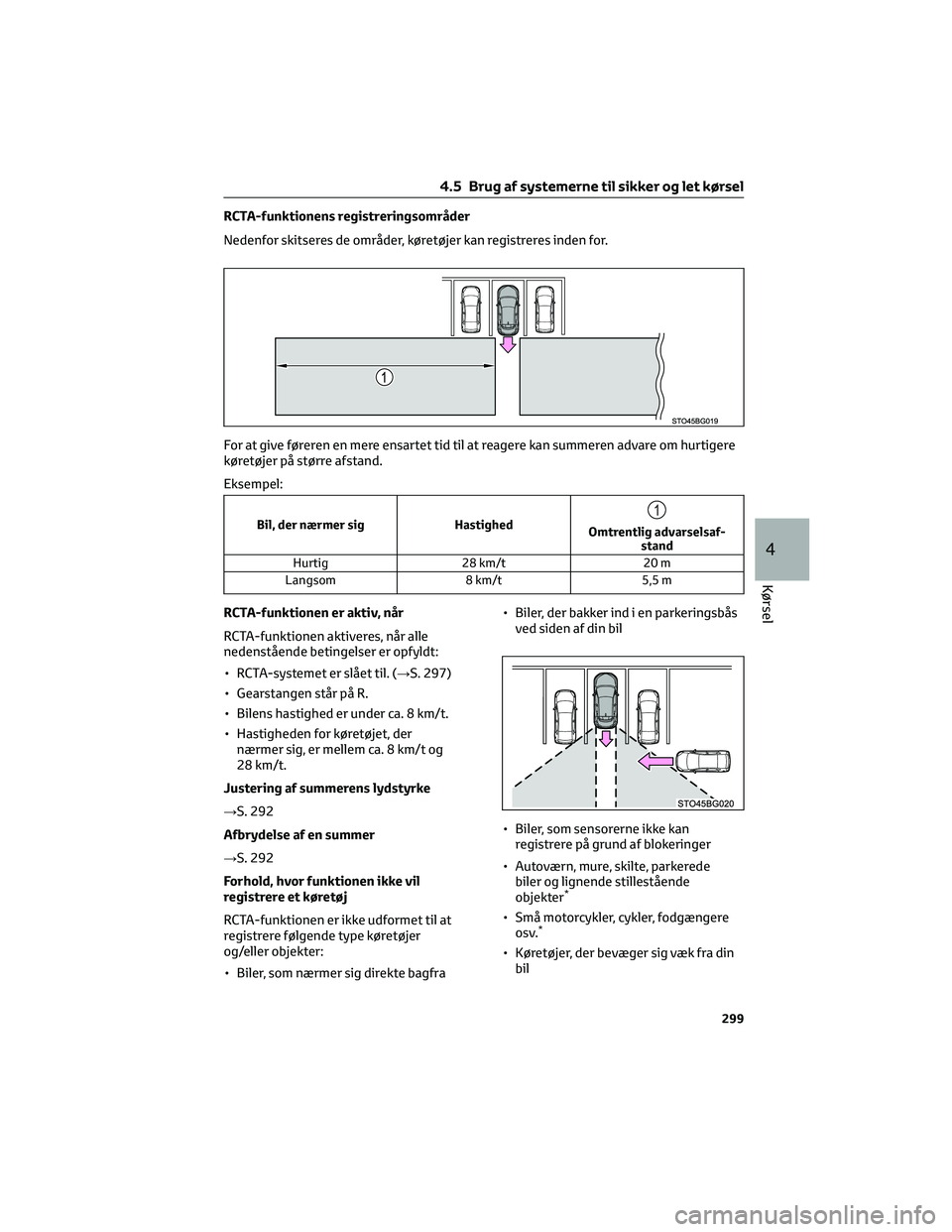

RCTA-funktionens registreringsområder
Nedenfor skitseres de områder, køretøjer kan registreres inden for.
For at give føreren en mere ensartet tid til at reagere kan summeren advare om hurtigere
køretøjer på større afstand.
Eksempel:
Bil, der nærmer sig Hastighed1
Omtrentlig advarselsaf-
stand
Hurtig 28 km/t 20 m
Langsom 8 km/t 5,5 m
RCTA-funktionen er aktiv, når
RCTA-funktionen aktiveres, når alle
nedenstående betingelser er opfyldt:
• RCTA-systemet er slået til. (→S. 297)
• Gearstangen står på R.
• Bilens hastighed er under ca. 8 km/t.
• Hastigheden for køretøjet, der
nærmer sig, er mellem ca. 8 km/t og
28 km/t.
Justering af summerens lydstyrke
→S. 292
Afbrydelse af en summer
→S. 292
Forhold, hvor funktionen ikke vil
registrere et køretøj
RCTA-funktionen er ikke udformet til at
registrere følgende type køretøjer
og/eller objekter:
• Biler, som nærmer sig direkte bagfra• Biler, der bakker ind i en parkeringsbås
ved siden af din bil
• Biler, som sensorerne ikke kan
registrere på grund af blokeringer
• Autoværn, mure, skilte, parkerede
biler og lignende stillestående
objekter
*
• Små motorcykler, cykler, fodgængere
osv.*
• Køretøjer, der bevæger sig væk fra din
bil
4.5 Brug af systemerne til sikker og let kørsel
299
4
Kørsel

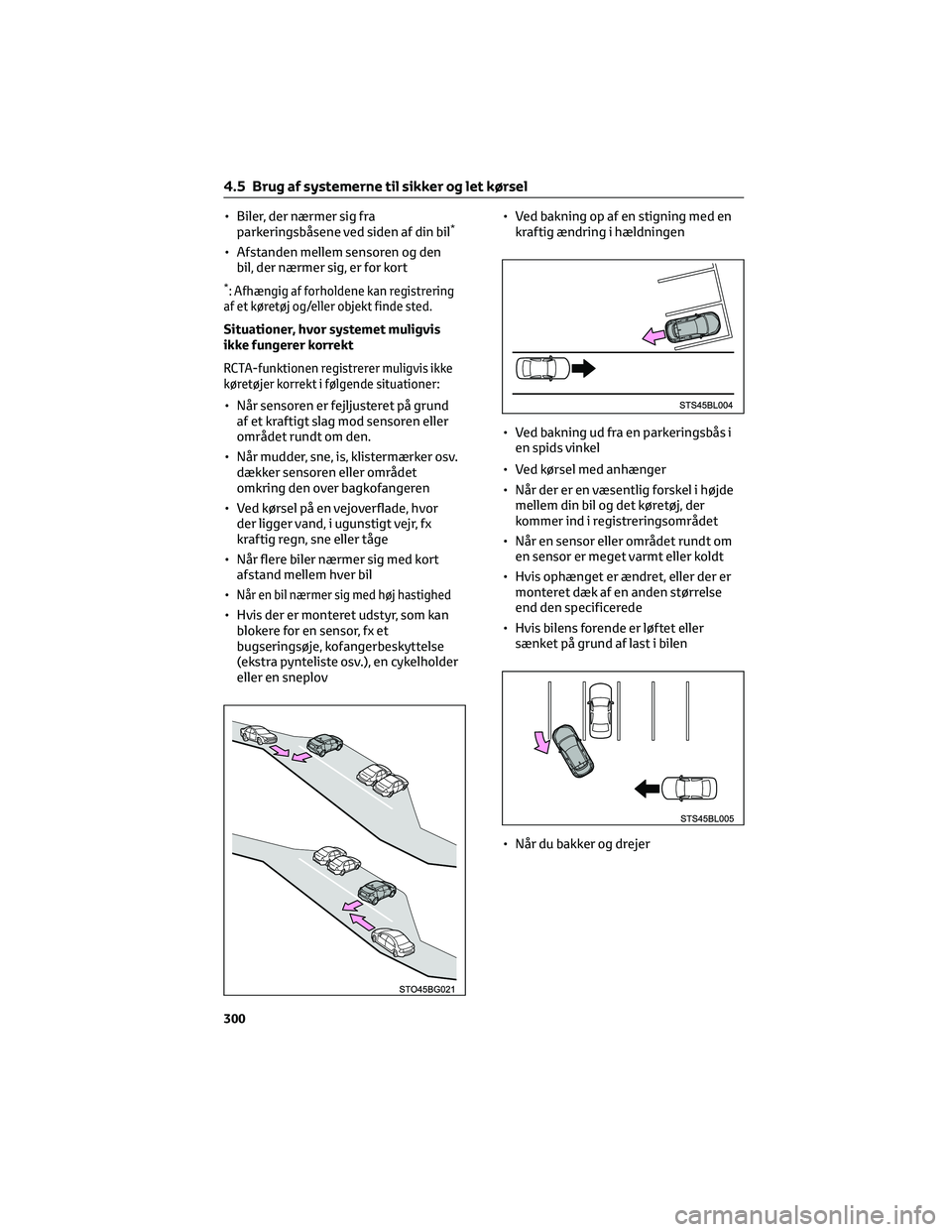

• Biler, der nærmer sig fra
parkeringsbåsene ved siden af din bil*
• Afstanden mellem sensoren og den
bil, der nærmer sig, er for kort
*: Afhængig af forholdene kan registrering
af et køretøj og/eller objekt finde sted.
Situationer, hvor systemet muligvis
ikke fungerer korrekt
RCTA-funktionen registrerer muligvis ikke
køretøjer korrekt i følgende situationer:
• Når sensoren er fejljusteret på grund
af et kraftigt slag mod sensoren eller
området rundt om den.
• Når mudder, sne, is, klistermærker osv.
dækker sensoren eller området
omkring den over bagkofangeren
• Ved kørsel på en vejoverflade, hvor
der ligger vand, i ugunstigt vejr, fx
kraftig regn, sne eller tåge
• Når flere biler nærmer sig med kort
afstand mellem hver bil
•
Når en bil nærmer sig med høj hastighed
• Hvis der er monteret udstyr, som kan
blokere for en sensor, fx et
bugseringsøje, kofangerbeskyttelse
(ekstra pynteliste osv.), en cykelholder
eller en sneplov• Ved bakning op af en stigning med en
kraftig ændring i hældningen
• Ved bakning ud fra en parkeringsbås i
en spids vinkel
• Ved kørsel med anhænger
• Når der er en væsentlig forskel i højde
mellem din bil og det køretøj, der
kommer ind i registreringsområdet
• Når en sensor eller området rundt om
en sensor er meget varmt eller koldt
• Hvis ophænget er ændret, eller der er
monteret dæk af en anden størrelse
end den specificerede
• Hvis bilens forende er løftet eller
sænket på grund af last i bilen
• Når du bakker og drejer
4.5 Brug af systemerne til sikker og let kørsel
300

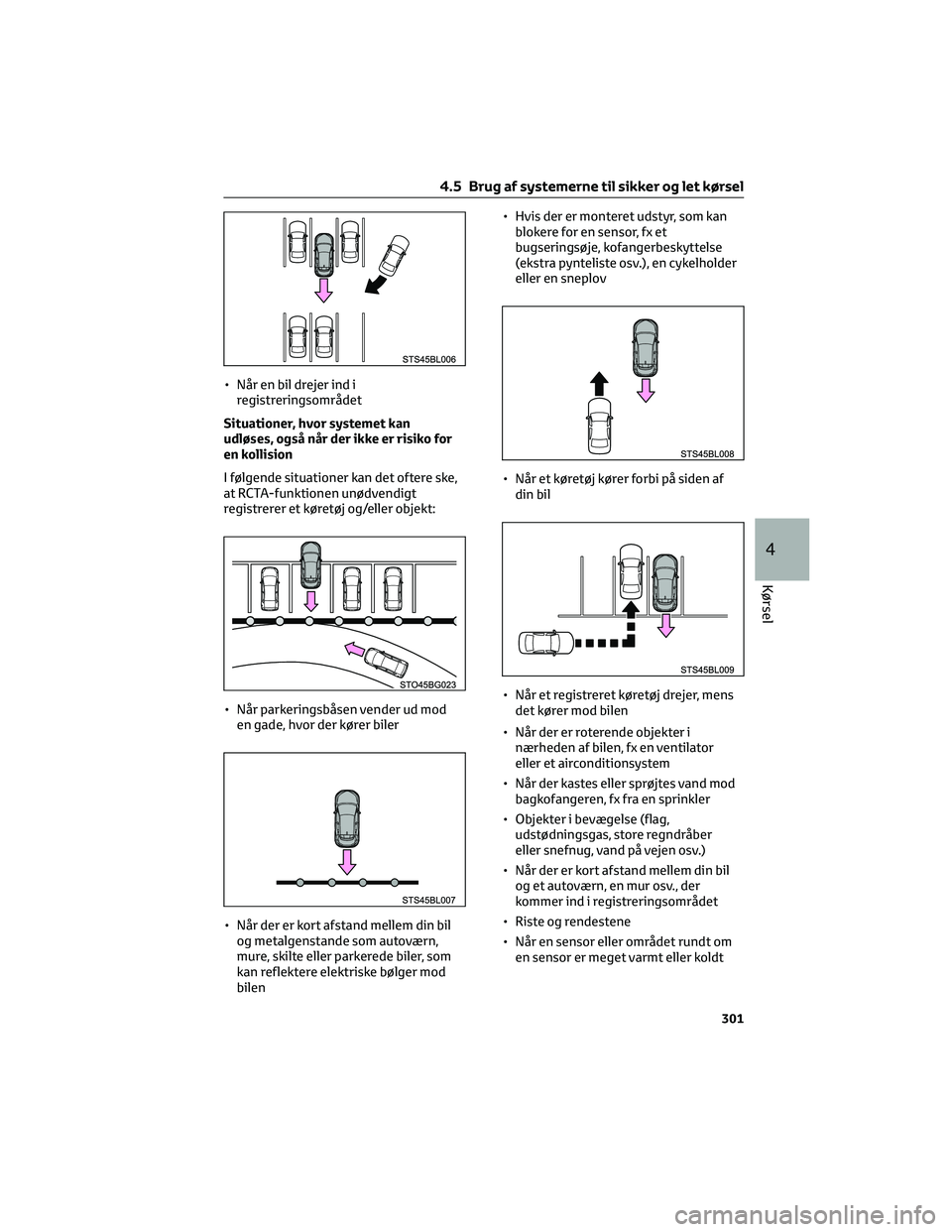

• Når en bil drejer ind i
registreringsområdet
Situationer, hvor systemet kan
udløses, også når der ikke er risiko for
en kollision
I følgende situationer kan det oftere ske,
at RCTA-funktionen unødvendigt
registrerer et køretøj og/eller objekt:
• Når parkeringsbåsen vender ud mod
en gade, hvor der kører biler
• Når der er kort afstand mellem din bil
og metalgenstande som autoværn,
mure, skilte eller parkerede biler, som
kan reflektere elektriske bølger mod
bilen• Hvis der er monteret udstyr, som kan
blokere for en sensor, fx et
bugseringsøje, kofangerbeskyttelse
(ekstra pynteliste osv.), en cykelholder
eller en sneplov
• Når et køretøj kører forbi på siden af
din bil
• Når et registreret køretøj drejer, mens
det kører mod bilen
• Når der er roterende objekter i
nærheden af bilen, fx en ventilator
eller et airconditionsystem
• Når der kastes eller sprøjtes vand mod
bagkofangeren, fx fra en sprinkler
• Objekter i bevægelse (flag,
udstødningsgas, store regndråber
eller snefnug, vand på vejen osv.)
• Når der er kort afstand mellem din bil
og et autoværn, en mur osv., der
kommer ind i registreringsområdet
• Riste og rendestene
• Når en sensor eller området rundt om
en sensor er meget varmt eller koldt
4.5 Brug af systemerne til sikker og let kørsel
301
4
Kørsel
