1592. Műszercsoport
2
Műszercsoport

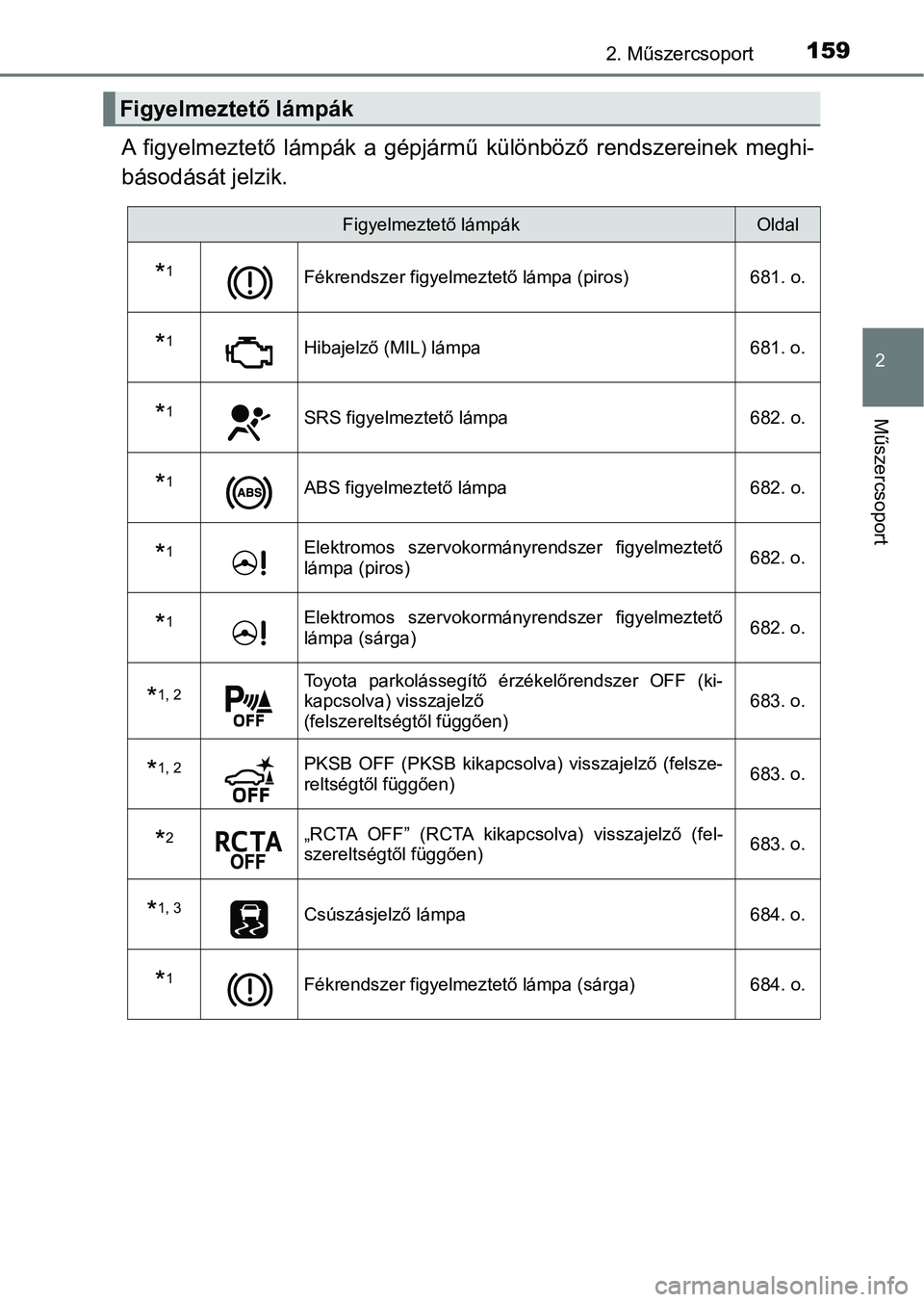

A figyelmeztető lámpák a gépjármű különböző rendszereinek meghi-
básodását jelzik.
Figyelmeztető lámpák
Figyelmeztető lámpákOldal
*1Fékrendszer figyelmeztető lámpa (piros) 681. o.
*1Hibajelző (MIL) lámpa681. o.
*1SRS figyelmeztető lámpa 682. o.
*1ABS figyelmeztető lámpa682. o.
*1Elektromos szervokormányrendszer figyelmeztető
lámpa (piros)682. o.
*1Elektromos szervokormányrendszer figyelmeztető
lámpa (sárga)682. o.
*1, 2Toyota parkolássegítő érzékelőrendszer OFF (ki-
kapcsolva) visszajelző
(felszereltségtől függően)683. o.
*1, 2PKSB OFF (PKSB kikapcsolva) visszajelző (felsze-
reltségtől függően)
683. o.
*2„RCTA OFF” (RCTA kikapcsolva) visszajelző (fel-
szereltségtől függően)683. o.
*1, 3Csúszásjelző lámpa
684. o.
*1Fékrendszer figyelmeztető lámpa (sárga) 684. o.

1602. Műszercsoport
*1: Ha az indítógombot ON (bekapcsolva) módba kapcsolja, ezek a lámpák
kigyulladnak, jelezve, hogy rendszerellenőrzés zajlik. A lámpák néhány
másodperc múlva vagy a hibrid rendszer beindulásakor kialszanak . Ha
egy lámpa nem kezd el világítani vagy nem alszik ki, akkor előf ordulhat,
hogy hiba van a rendszerben. Lépjen kapcsolatba bármely hivatal os
Toyota márkakereskedéssel, szervizzel vagy más, megbízható szak em-
berrel.
*2: A lámpa villogása működési hibát jelez.
*3: A lámpa kigyulladása működési hibát jelez.
*4: A pirosan villogó vagy világító lámpa működési hibát jelez.
*1, 4PCS figyelmeztető lámpa (felszereltségtől függően) 684. o.
*2Rögzítőfék visszajelző 685. o.
Alacsony üzemanyagszintre figyelmeztető lámpa 685. o.
Vezető és első utas biztonsági övének becsatolásá-
ra emlékeztető lámpa685. o.
Hátsó utasok biztonsági övének becsatolására em-
lékeztető lámpák (a középkonzolon)685. o.
*1Gumiabroncsnyomásra figyelmeztető lámpa
686. o.
Figyelmeztető lámpákOldal

1612. Műszercsoport
2
Műszercsoport

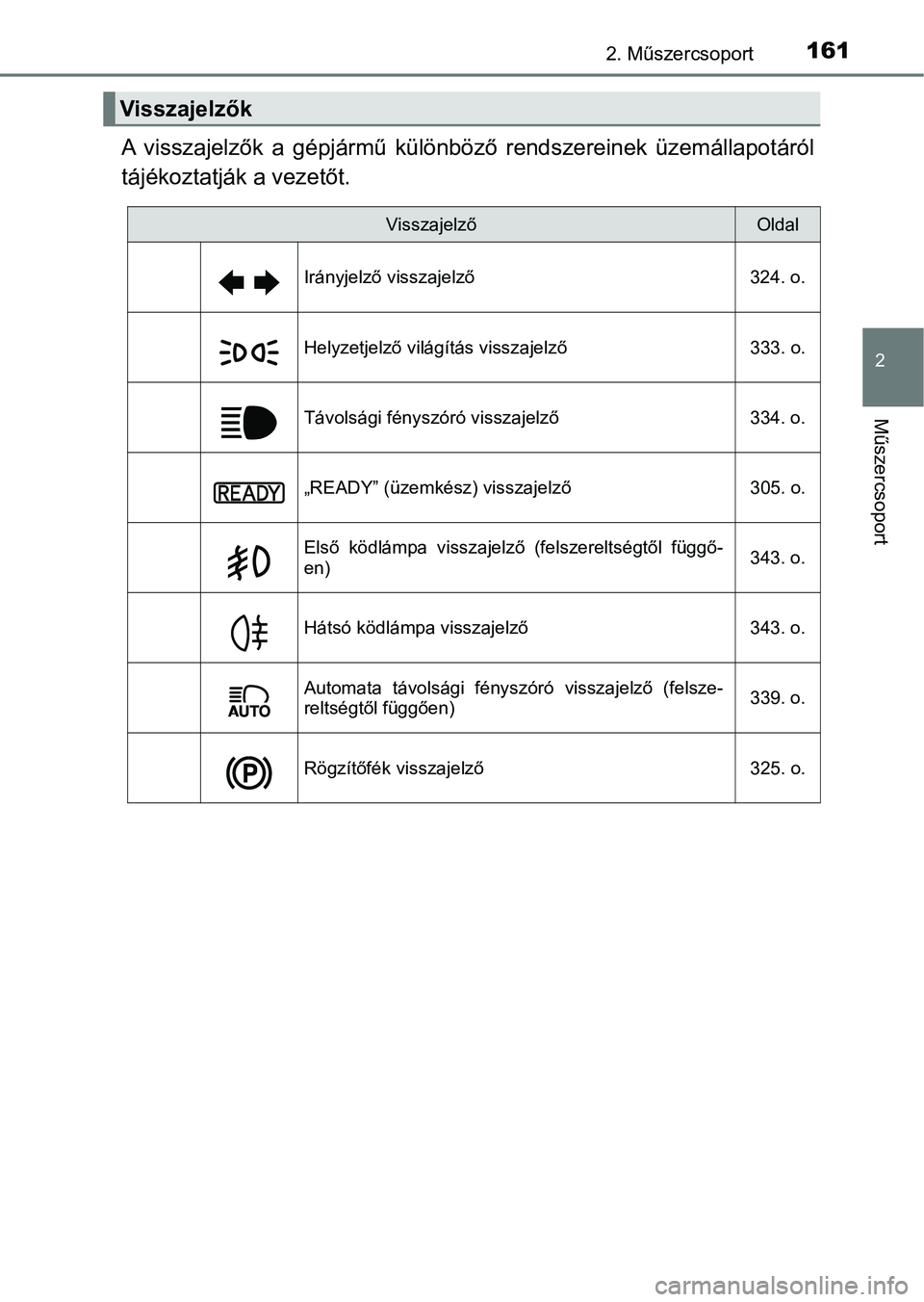

A visszajelzők a gépjármű különböző rendszereinek üzemállapotáról
tájékoztatják a vezetőt.
Visszajelzők
VisszajelzőOldal
Irányjelző visszajelző 324. o.
Helyzetjelző világítás visszajelző 333. o.
Távolsági fényszóró visszajelző334. o.
„READY” (üzemkész) visszajelző 305. o.
Első ködlámpa visszajelző (felszereltségtől függő-
en)343. o.
Hátsó ködlámpa visszajelző
343. o.
Automata távolsági fényszóró visszajelző (felsze-
reltségtől függően)339. o.
Rögzítőfék visszajelző
325. o.

1622. Műszercsoport
*1: Ha az indítógombot ON (bekapcsolva) módba kapcsolja, ezek a lámpák
kigyulladnak, jelezve, hogy rendszerellenőrzés zajlik. A lámpák néhány
másodperc múlva vagy a hibrid rendszer beindulásakor kialszanak . Ha
egy lámpa nem kezd el világítani vagy nem alszik ki, akkor előf ordulhat,
hogy hiba van a rendszerben. Lépjen kapcsolatba bármely hivatal os
Toyota márkakereskedéssel, szervizzel vagy más, megbízható szak em-
berrel.
*2: A lámpa a rendszer kikapcsolásakor világítani kezd.
*3: A lámpa villogása a rendszer működését jelzi.

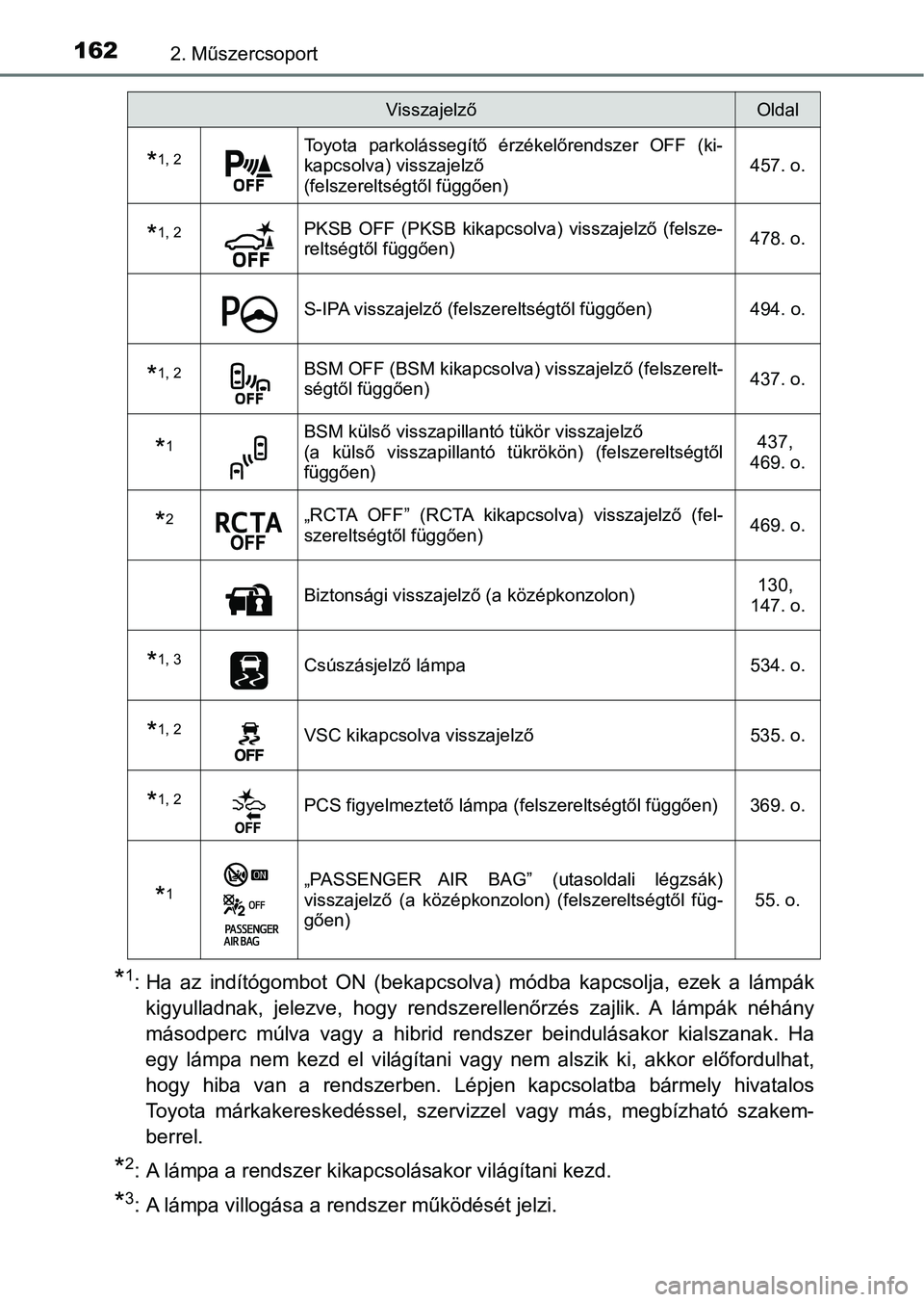

*1, 2Toyota parkolássegítő érzékelőrendszer OFF (ki-
kapcsolva) visszajelző
(felszereltségtől függően) 457. o.
*1, 2PKSB OFF (PKSB kikapcsolva) visszajelző (felsze-
reltségtől függően)
478. o.
S-IPA visszajelző (felszereltségtől függően)
494. o.
*1, 2BSM OFF (BSM kikapcsolva) visszajelző (felszerelt-
ségtől függően)437. o.
*1BSM külső visszapillantó tükör visszajelző
(a külső visszapillantó tükrökön) (felszereltségtől
függően) 437,
469. o.
*2„RCTA OFF” (RCTA kikapcsolva) visszajelző (fel-
szereltségtől függően) 469. o.
Biztonsági visszajelző (a középkonzolon) 130,
147. o.
*1, 3Csúszásjelző lámpa 534. o.
*1, 2VSC kikapcsolva visszajelző535. o.
*1, 2PCS figyelmeztető lámpa (felszereltségtől függően) 369. o.
*1„PASSENGER AIR BAG” (utasoldali légzsák)
visszajelző (a középkonzolon) (felszereltségtől füg-
gően) 55. o.
VisszajelzőOldal

1632. Műszercsoport
2
Műszercsoport

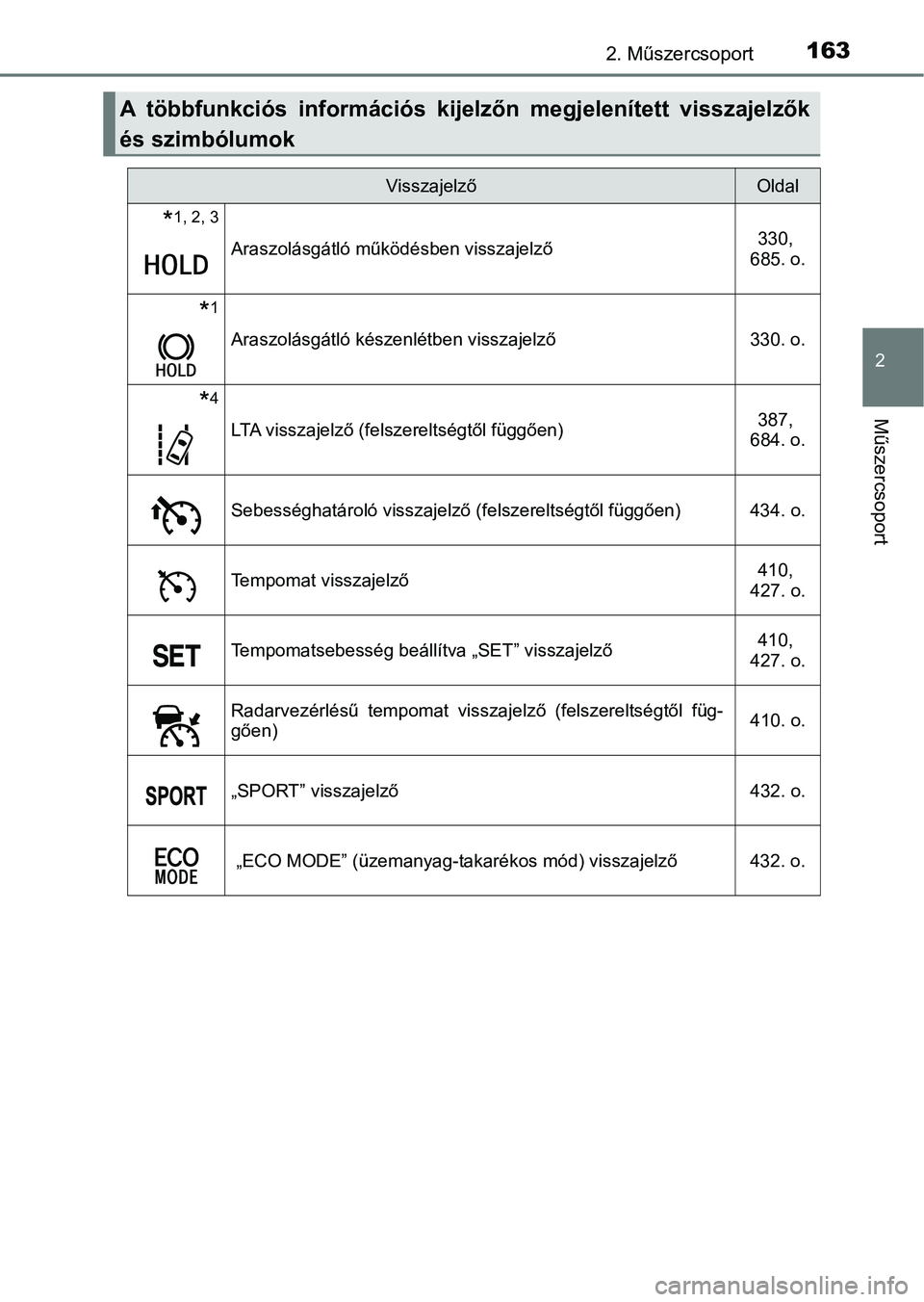

A többfunkciós információs kijelzőn megjelenített visszajelzők
és szimbólumok
VisszajelzőOldal
*1, 2, 3
Araszolásgátló működésben visszajelző 330,
685. o.
*1
Araszolásgátló készenlétben visszajelző 330. o.
*4
LTA visszajelző (felszereltségtől függően) 387,
684. o.
Sebességhatároló visszajelző (f elszereltségtől függően) 434. o.
Tempomat visszajelző 410,
427. o.
Tempomatsebesség beállítva „SET” visszajelző 410,
427. o.
Radarvezérlésű tempomat visszajelző (felszereltségtől füg-
gően) 410. o.
„SPORT” visszajelző 432. o.
„ECO MODE” (üzemanyag-takarékos mód) visszajelző 432. o.

1642. Műszercsoport

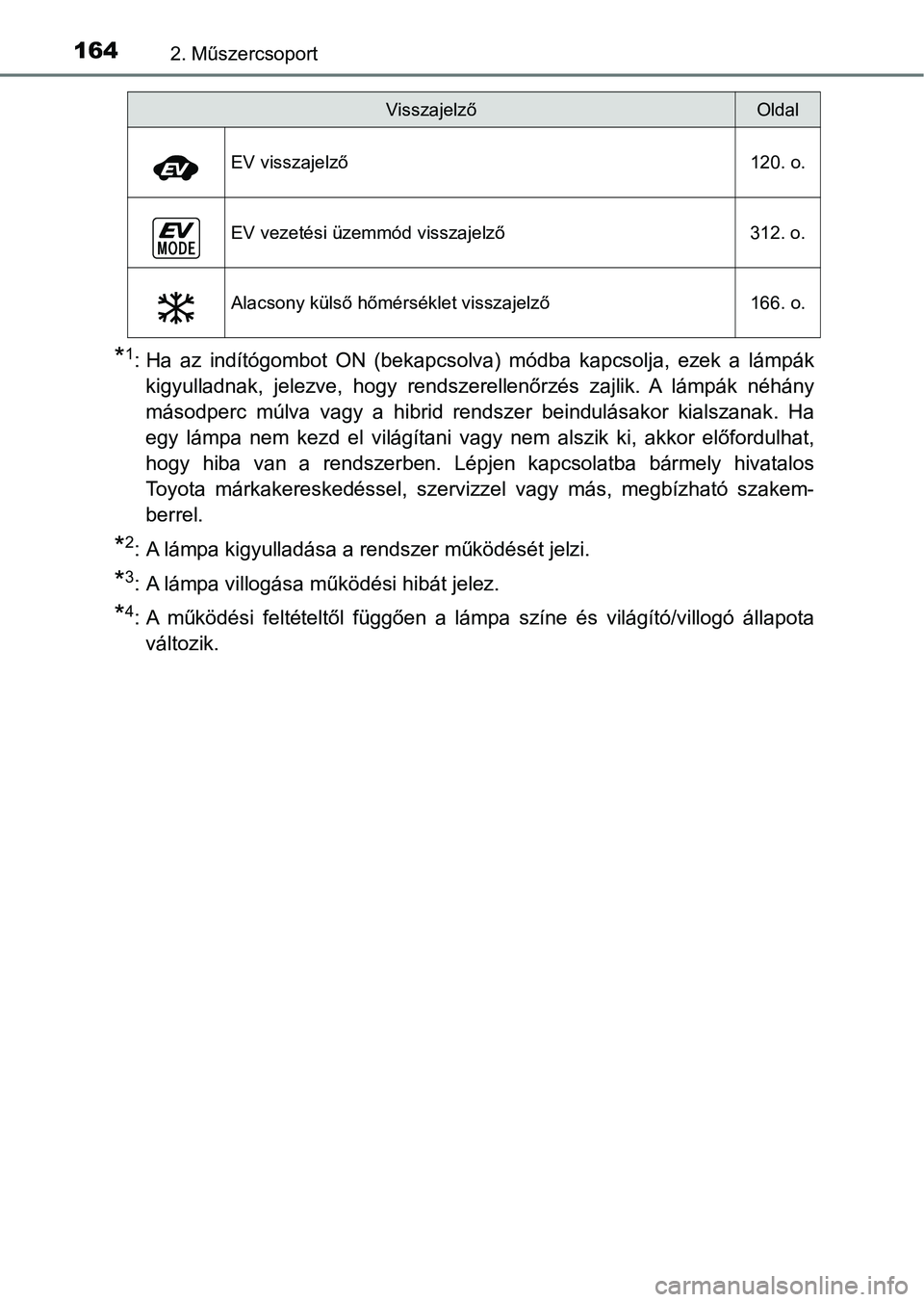

*1: Ha az indítógombot ON (bekapcsolva) módba kapcsolja, ezek a lámpák
kigyulladnak, jelezve, hogy rendszerellenőrzés zajlik. A lámpák néhány
másodperc múlva vagy a hibrid rendszer beindulásakor kialszanak . Ha
egy lámpa nem kezd el világítani vagy nem alszik ki, akkor előf ordulhat,
hogy hiba van a rendszerben. Lépjen kapcsolatba bármely hivatal os
Toyota márkakereskedéssel, szervizzel vagy más, megbízható szak em-
berrel.
*2: A lámpa kigyulladása a rendszer működését jelzi.
*3: A lámpa villogása működési hibát jelez.
*4: A működési feltételtől függően a lámpa színe és világító/villogó állapota változik.
EV visszajelző 120. o.
EV vezetési üzemmód visszajelző 312. o.
Alacsony külső hőmérséklet visszajelző 166. o.
VisszajelzőOldal

1652. Műszercsoport
2
Műszercsoport

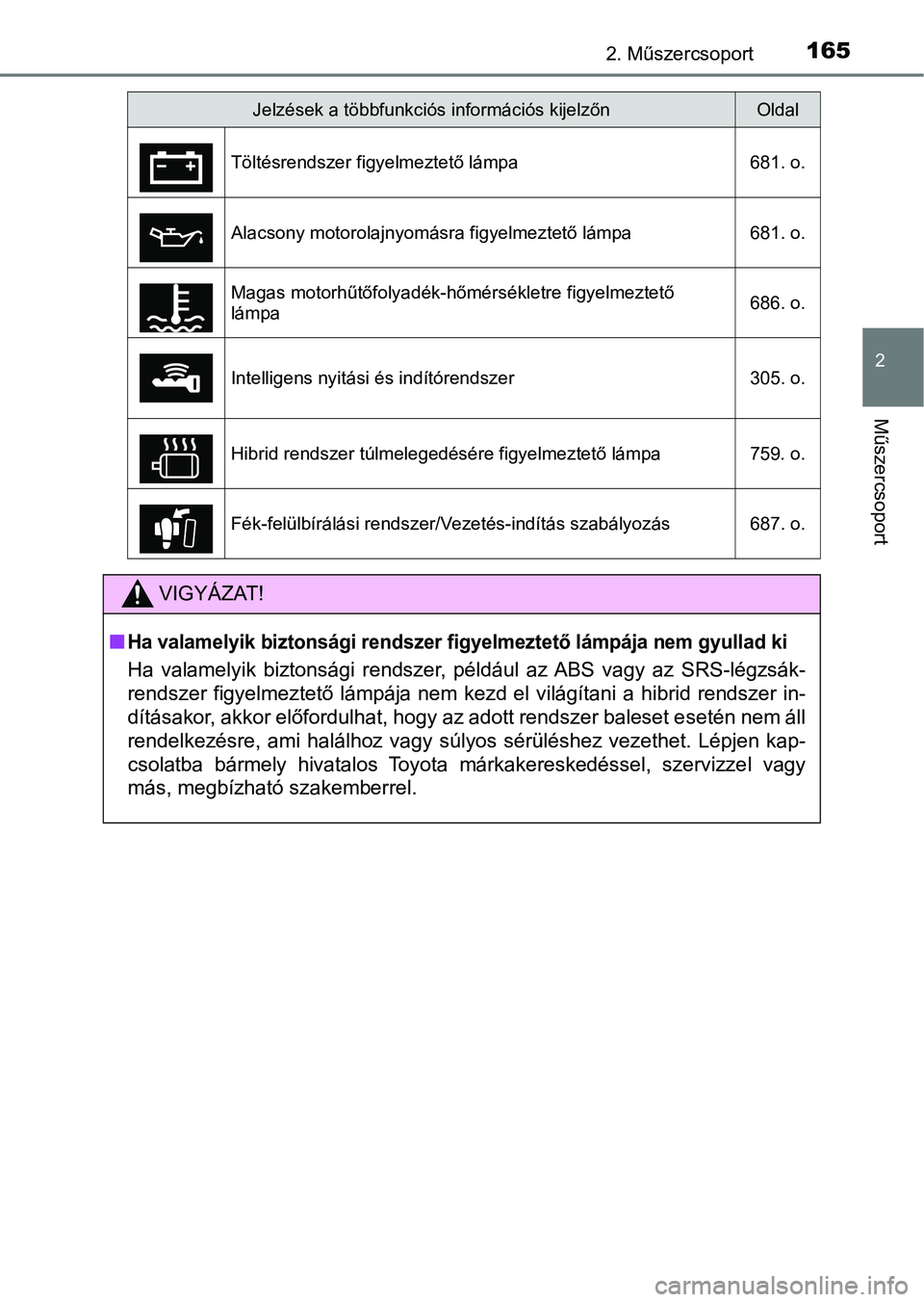

Jelzések a többfunkciós információs kijelzőnOldal
Töltésrendszer figyelmeztető lámpa 681. o.
Alacsony motorolajnyomásra figyelmeztető lámpa 681. o.
Magas motorhűtőfolyadék-hőmérsékletre figyelmeztető
lámpa 686. o.
Intelligens nyitási és indítórendszer 305. o.
Hibrid rendszer túlmelegedésére figyelmeztető lámpa 759. o.
Fék-felülbírálási rendszer/Veze tés-indítás szabályozás 687. o.
VIGYÁZAT!
nHa valamelyik biztonsági rendsze r figyelmeztető lámpája nem gyullad ki
Ha valamelyik biztonsági rendszer, például az ABS vagy az SRS-l égzsák-
rendszer figyelmeztető lámpája nem kezd el világítani a hibrid rendszer in-
dításakor, akkor előfordulhat, hogy az adott rendszer baleset e setén nem áll
rendelkezésre, ami halálhoz vagy súlyos sérüléshez vezethet. Lépjen kap-
csolatba bármely hivatalos Toyota márkakereskedéssel, szervizze l vagy
más, megbízható szakemberrel.

1662. Műszercsoport

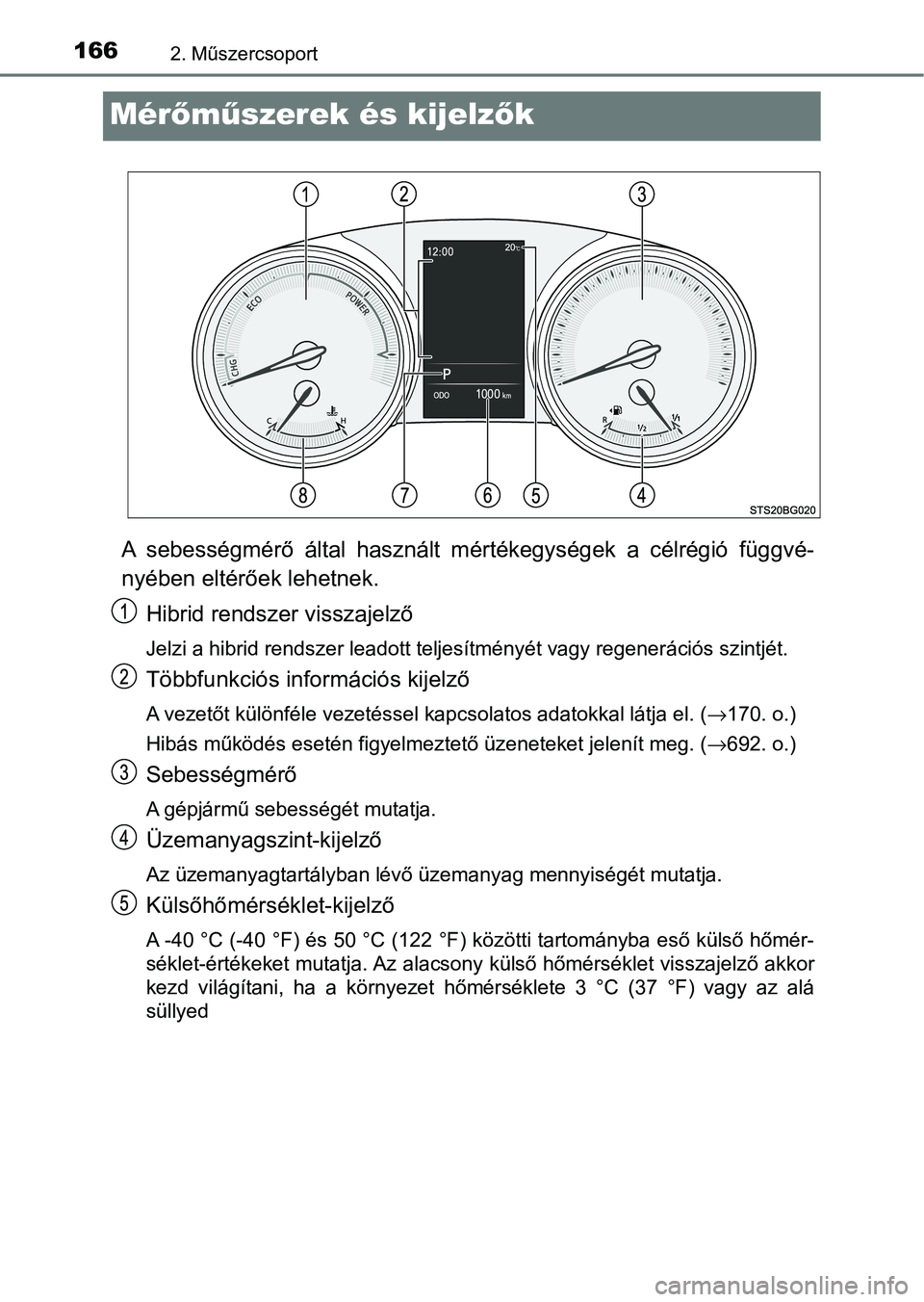

Mérőm űszerek és kijelz ők
A sebességmérő által használt mértékegységek a célrégió függvé-
nyében eltérőek lehetnek.
Hibrid rendszer visszajelző
Jelzi a hibrid rendszer leadott teljesítményét vagy regeneráció s szintjét.
Többfunkciós információs kijelző
A vezetőt különféle vezetéssel kapcsolatos adatokkal látja el. (→170. o.)
Hibás működés esetén figyelmeztető üzeneteket jelenít meg. ( →692. o.)
Sebességmérő
A gépjármű sebességét mutatja.
Üzemanyagszint-kijelző
Az üzemanyagtartályban lévő üzemanyag mennyiségét mutatja.
Külsőhőmérséklet-kijelző
A -40 °C (-40 °F) és 50 °C (122 °F) közötti tartományba eső kül ső hőmér-
séklet-értékeket mutatja. Az alacsony külső hőmérséklet visszajelző akkor
kezd világítani, ha a környezet hőmérséklete 3 °C (37 °F) vagy az alá
süllyed

1672. Műszercsoport
2
Műszercsoport

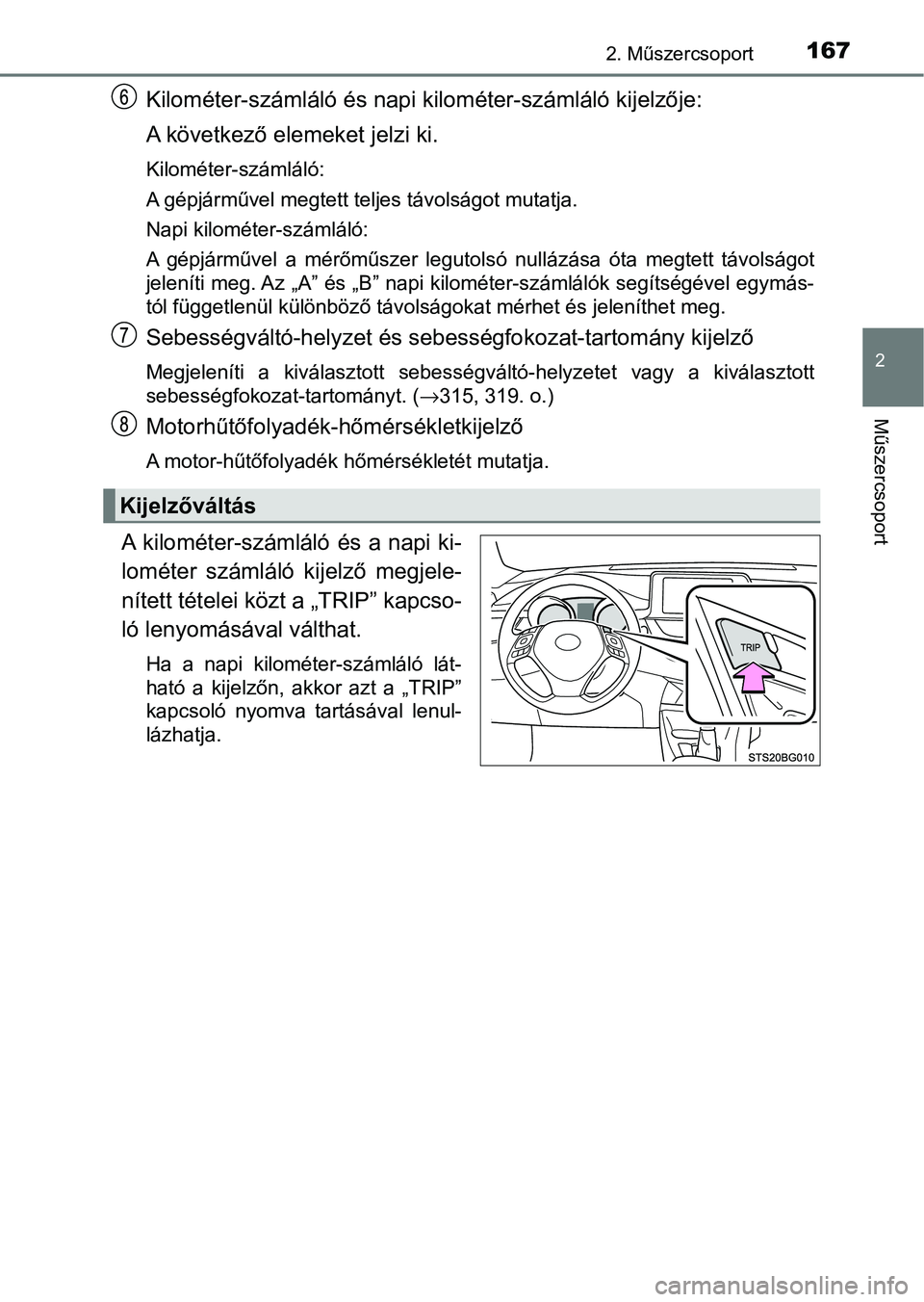

Kilométer-számláló és napi kilométer-számláló kijelzője:
A következő elemeket jelzi ki.
Kilométer-számláló:
A gépjárművel megtett teljes távolságot mutatja.
Napi kilométer-számláló:
A gépjárművel a mérőműszer legutolsó nullázása óta megtett távo lságot
jeleníti meg. Az „A” és „B” napi kilométer-számlálók segítségév el egymás-
tól függetlenül különböző távolságokat mérhet és jeleníthet meg .
Sebességváltó-helyzet és sebességfokozat-tartomány kijelző
Megjeleníti a kiválasztott sebességváltó-helyzetet vagy a kiválasztott
sebességfokozat-tartományt. ( →315, 319. o.)
Motorhűtőfolyadék-hőmérsékletkijelző
A motor-hűtőfolyadék hőmérsékletét mutatja.
A kilométer-számláló és a napi ki-
lométer számláló kijelző megjele-
nített tételei közt a „TRIP” kapcso-
ló lenyomásával válthat.
Ha a napi kilométer-számláló lát-
ható a kijelzőn, akkor azt a „TRIP”
kapcsoló nyomva tartásával lenul-
lázhatja.
Kijelzőváltás

1682. Műszercsoport
nA műszerek és a kijelző akkor van megvilágítva, ha
Az indítógombot ON (bekapcsolva) módba kapcsolja.
n Hibrid rendszer visszajelző
Eco (üzemanyag-takarékos) tartomány
Azt jelzi, hogy a gépjárművet környezetbarát (üzemanyag-takarék os)
módon vezeti.
Nagyteljesítményű tartomány
A környezetbarát (üzemanyag-takarékos) vezetési tartomány túllé pését
mutatja (teljes teljesítménnyel történő vezetésnél stb.)
l A következő helyzetben a hibrid rendszer visszajelzője nem műkö dik.
• A „READY” (üzemkész) visszajelző nem világít.
• A sebességváltó P, R vagy N helyzetben van.
l Ha a mutatót az üzemanyag-takarékos tartományban tartja, üzeman yag-ta-
karékosabban vezethet.
l A töltési tartomány jelzi a regeneráció
* állapotát. A visszatáplált (regenerált)
energia tölti a hibrid akkumulátort (hajtóakkumulátort).
*: A kézikönyvben a regeneráció vagy visszatáplálás szó alatt a gépjármű
mozgása során keletkezett energia elektromos energiává történő átalakítá-
sát értjük. Töltési tartomány
Azt mutatja, hogy az energia-vissza-
tápláló fék működése révén energia
nyerődik vissza.
Hibrid üzemanyag-takarékos tartomány
Azt mutatja, hogy a benzinmotor telje-
sítménye nem túl gyakran kerül felhasz-
nálásra.
A benzinmotor különböző feltételek
mellett automatikusan leáll és újraindul.
