TOYOTA C-HR 2022 Návod na použití (in Czech)

7698-1. Technické údaje
C-HR_HV_OM_Europe_OM10720CZ
8
Technické údaje vozidla

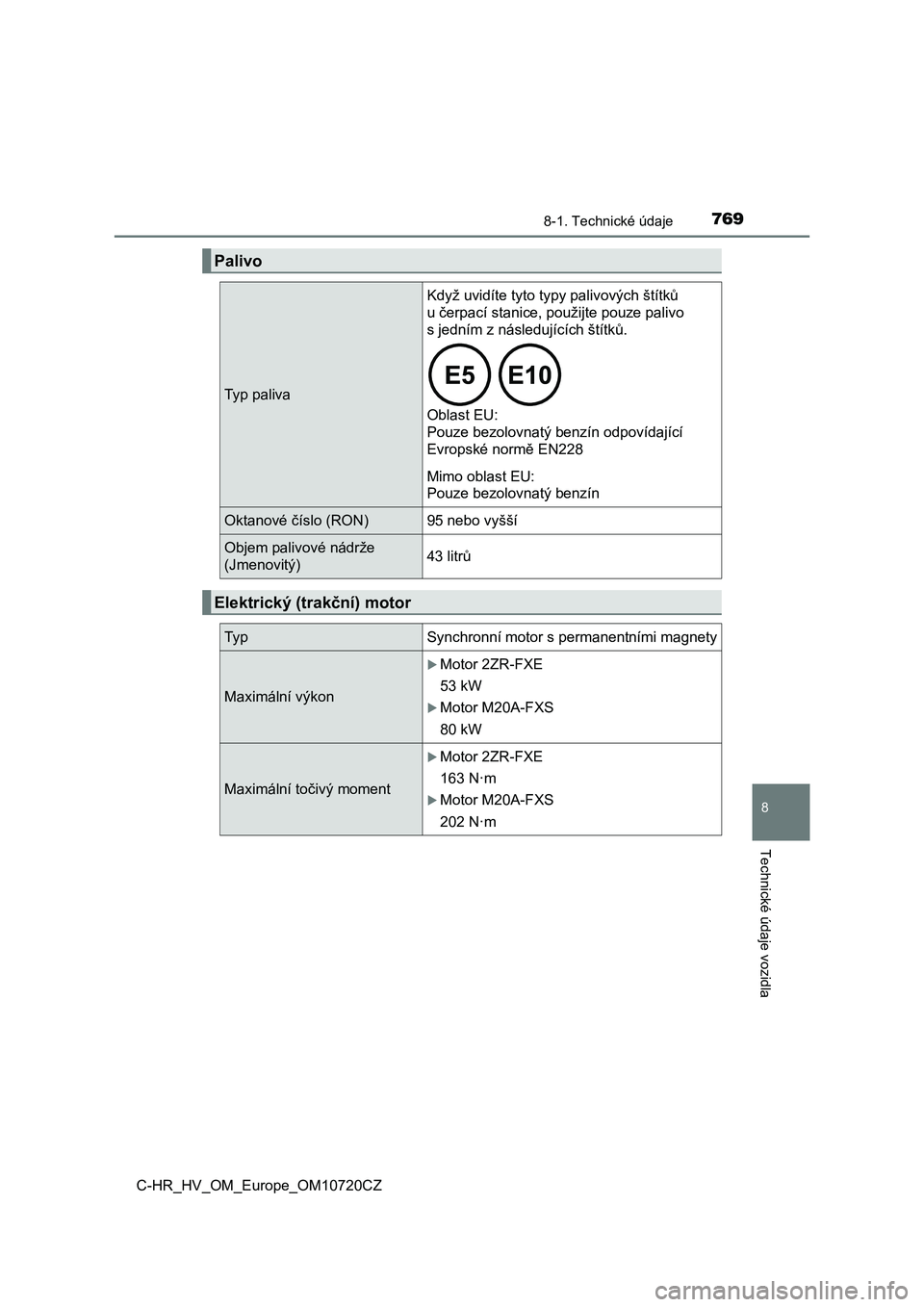

Palivo
Typ paliva
Když uvidíte tyto typy palivových štítků
u čerpací stanice, použijte pouze palivo
s jedním z následujících štítků.

Oblast EU:
Pouze bezolovnatý benzín odpovídající
Evropské normě EN228
Mimo oblast EU:
Pouze bezolovnatý benzín
Oktanové číslo (RON)95 nebo vyšší
Objem palivové nádrže
(Jmenovitý)43 litrů
Elektrický (trakční) motor
Ty pSynchronní motor s permanentními magnety
Maximální výkon
Motor 2ZR-FXE
53 kW
Motor M20A-FXS
80 kW
Maximální točivý moment
Motor 2ZR-FXE
163 N·m
Motor M20A-FXS
202 N·m

7708-1. Technické údaje
C-HR_HV_OM_Europe_OM10720CZ
Motor 2ZR-FXE (kromě Guadeloupe, Martiniku, F. Guyany a Grónska)
Motor 2ZR-FXE (pro Guadeloupe, Martinik, F. Guyanu a Grónsko)
a motor
M20A-FXS:
■Objem motorového oleje (Vypuštění a naplnění - jmenovitý*)
*: Objem motorového oleje je referenční množství, které se používá při výměně
motorového oleje. Zahřejte motor a vypněte hybridní systém, počkejte déle
než 5 minut a zkontrolujte hladinu oleje na měrce.

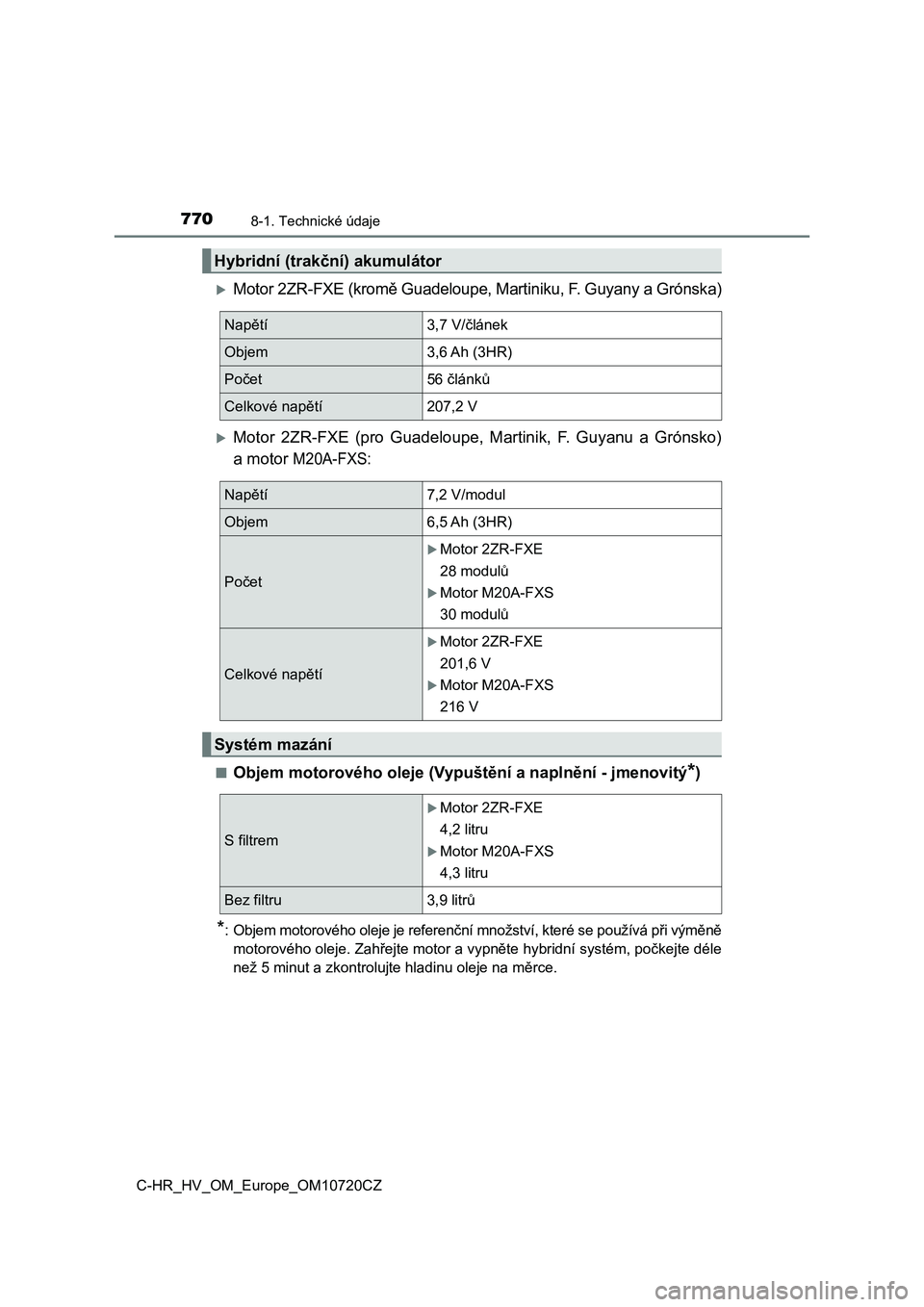

Hybridní (trakční) akumulátor
Napětí3,7 V/článek
Objem3,6 Ah (3HR)
Počet56 článků
Celkové napětí207,2 V
Napětí7,2 V/modul
Objem6,5 Ah (3HR)
Počet
Motor 2ZR-FXE
28 modulů
Motor M20A-FXS
30 modulů
Celkové napětí
Motor 2ZR-FXE
201,6 V
Motor M20A-FXS
216 V
Systém mazání
S filtrem
Motor 2ZR-FXE
4,2 litru
Motor M20A-FXS
4,3 litru
Bez filtru3,9 litrů

7718-1. Technické údaje
C-HR_HV_OM_Europe_OM10720CZ
8
Technické údaje vozidla

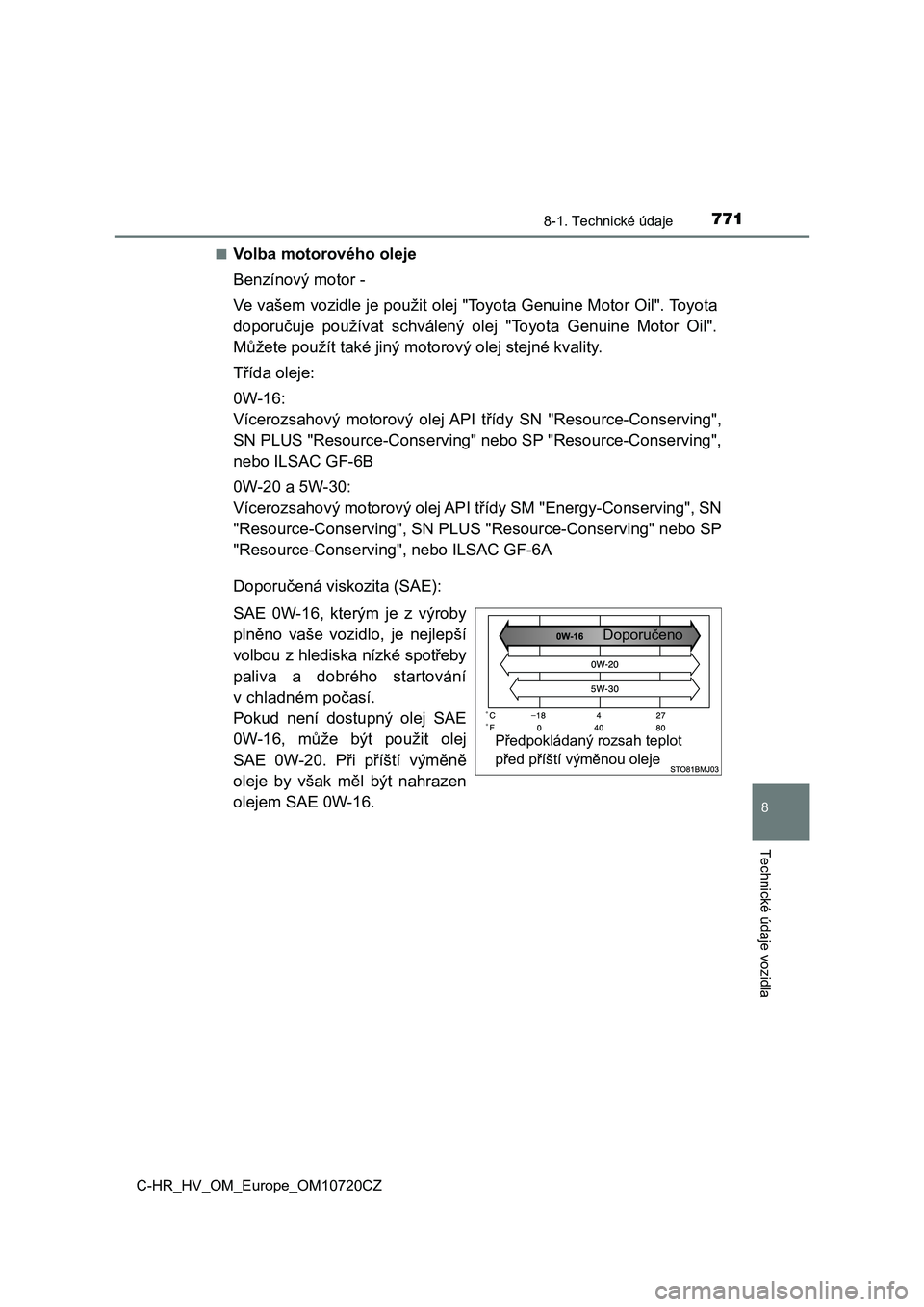

■Volba motorového oleje
Benzínový motor -
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toy ota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný moto rový olej stejné kvality.
Třída oleje:
0W-16:
Vícerozsahový motorový olej API t řídy SN "Resource-Conserving",
SN PLUS "Resource-Conserving" nebo SP "Resource-Conserving",
nebo ILSAC GF-6B
0W-20 a 5W-30:
Vícerozsahový motorový olej API t řídy SM "Energy-Conserving", SN
"Resource-Conserving", SN PLU S "Resource-Conserving" nebo SP
"Resource-Conserving", nebo ILSAC GF-6A
Doporučená viskozita (SAE):
SAE 0W-16, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotřeby
paliva a dobrého startování
v chladném počasí.
Pokud není dostupný olej SAE
0W-16, může být použit olej
SAE 0W-20. Při příští výměně
oleje by však měl být nahrazen
olejem SAE 0W-16.
Předpokládaný rozsah teplot
před příští výměnou oleje
Doporučeno

7728-1. Technické údaje
C-HR_HV_OM_Europe_OM10720CZ

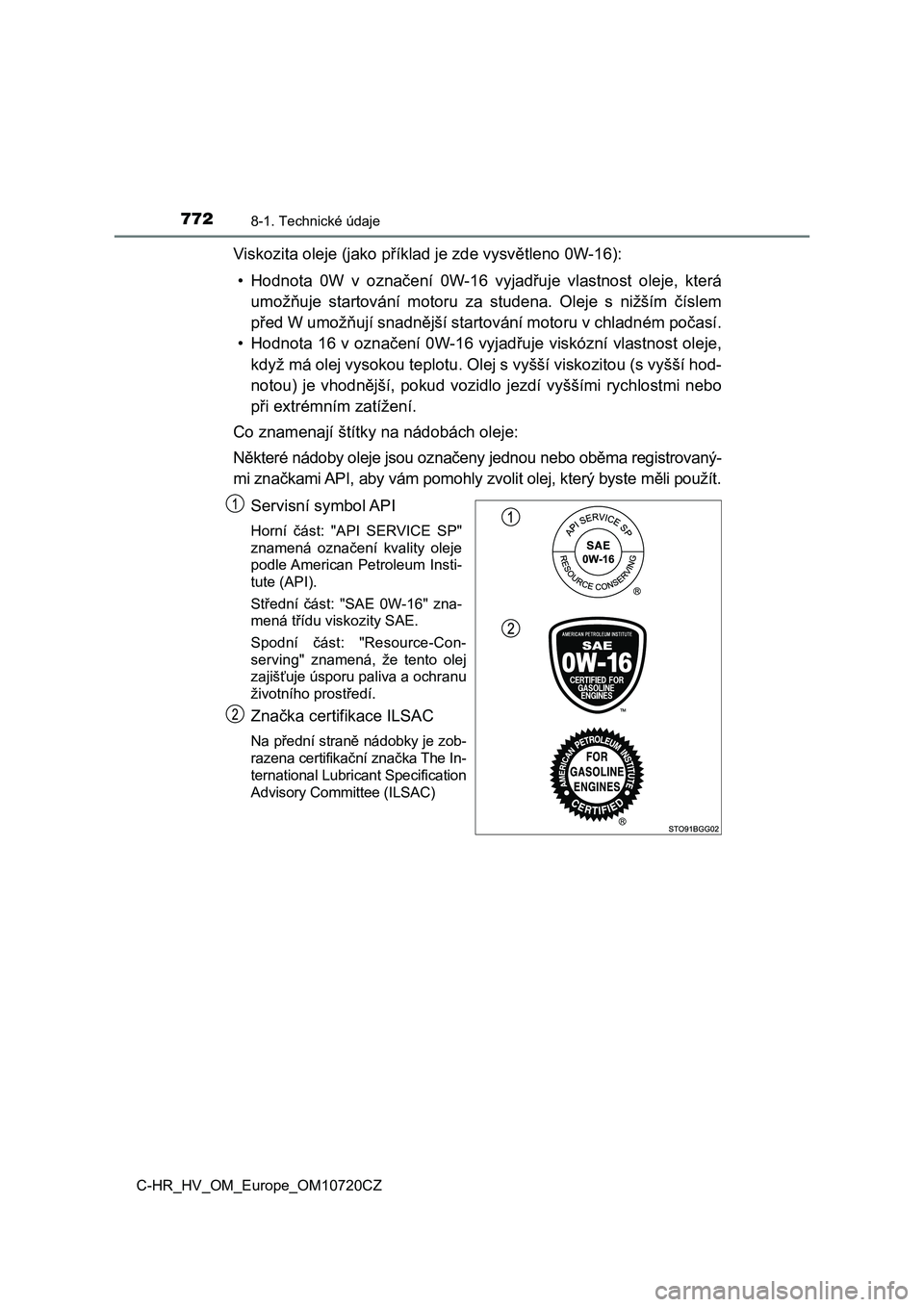

Viskozita oleje (jako příklad je zde vysvětleno 0W-16):
• Hodnota 0W v označení 0W-16 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější starto vání motoru v chladném počasí.
• Hodnota 16 v označení 0W-16 vyja dřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidl o jezdí vyššími rychlostmi nebo
při extrémním zatížení.
Co znamenají štítky na nádobách oleje:
Některé nádoby oleje jsou označeny jednou nebo oběma registrova ný-
mi značkami API, aby vám pomohly zvolit olej, který byste měli použít.
Servisní symbol API
Horní část: "API SERVICE SP"
znamená označení kvality oleje
podle American Petroleum Insti-
tute (API).
Střední část: "SAE 0W-16" zna-
mená třídu viskozity SAE.
Spodní část: "Resource-Con-
serving" znamená, že tento olej
zajišťuje úsporu paliva a ochranu
životního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zob-
razena certifikační značka The In-
ternational Lubricant Specification
Advisory Committee (ILSAC)

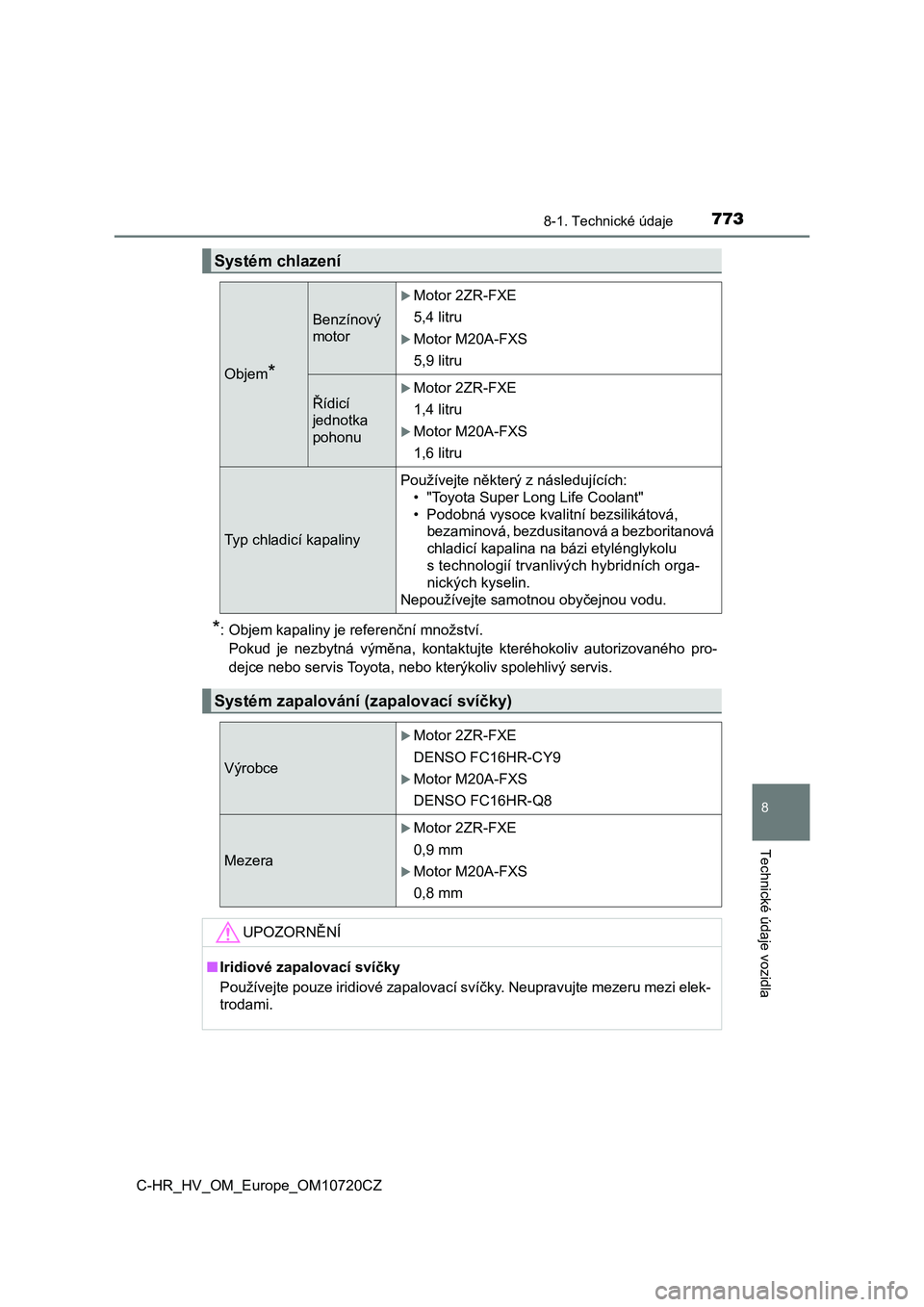

7738-1. Technické údaje
C-HR_HV_OM_Europe_OM10720CZ
8
Technické údaje vozidla
*: Objem kapaliny je referenční množství.
Pokud je nezbytná výměna, kontaktujte kteréhokoliv autorizované ho pro-
dejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
Systém chlazení
Objem*
Benzínový
motor
Motor 2ZR-FXE
5,4 litru
Motor M20A-FXS
5,9 litru
Řídicí
jednotka
pohonu
Motor 2ZR-FXE
1,4 litru
Motor M20A-FXS
1,6 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová,
bezaminová, bezdusitanová a bezboritanová
chladicí kapalina na bázi etylénglykolu
s technologií trvanlivých hybridních orga-
nických kyselin.
Nepoužívejte samotnou obyčejnou vodu.
Systém zapalování (zapalovací svíčky)
Výrobce
Motor 2ZR-FXE
DENSO FC16HR-CY9
Motor M20A-FXS
DENSO FC16HR-Q8
Mezera
Motor 2ZR-FXE
0,9 mm
Motor M20A-FXS
0,8 mm
UPOZORNĚNÍ
■ Iridiové zapalovací svíčky
Používejte pouze iridiové zapalovací svíčky. Neupravujte mezeru mezi elek-
trodami.

7748-1. Technické údaje
C-HR_HV_OM_Europe_OM10720CZ
*: Objem kapaliny je referenční množství.
Pokud je nezbytná výměna, kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv spolehlivý servis.

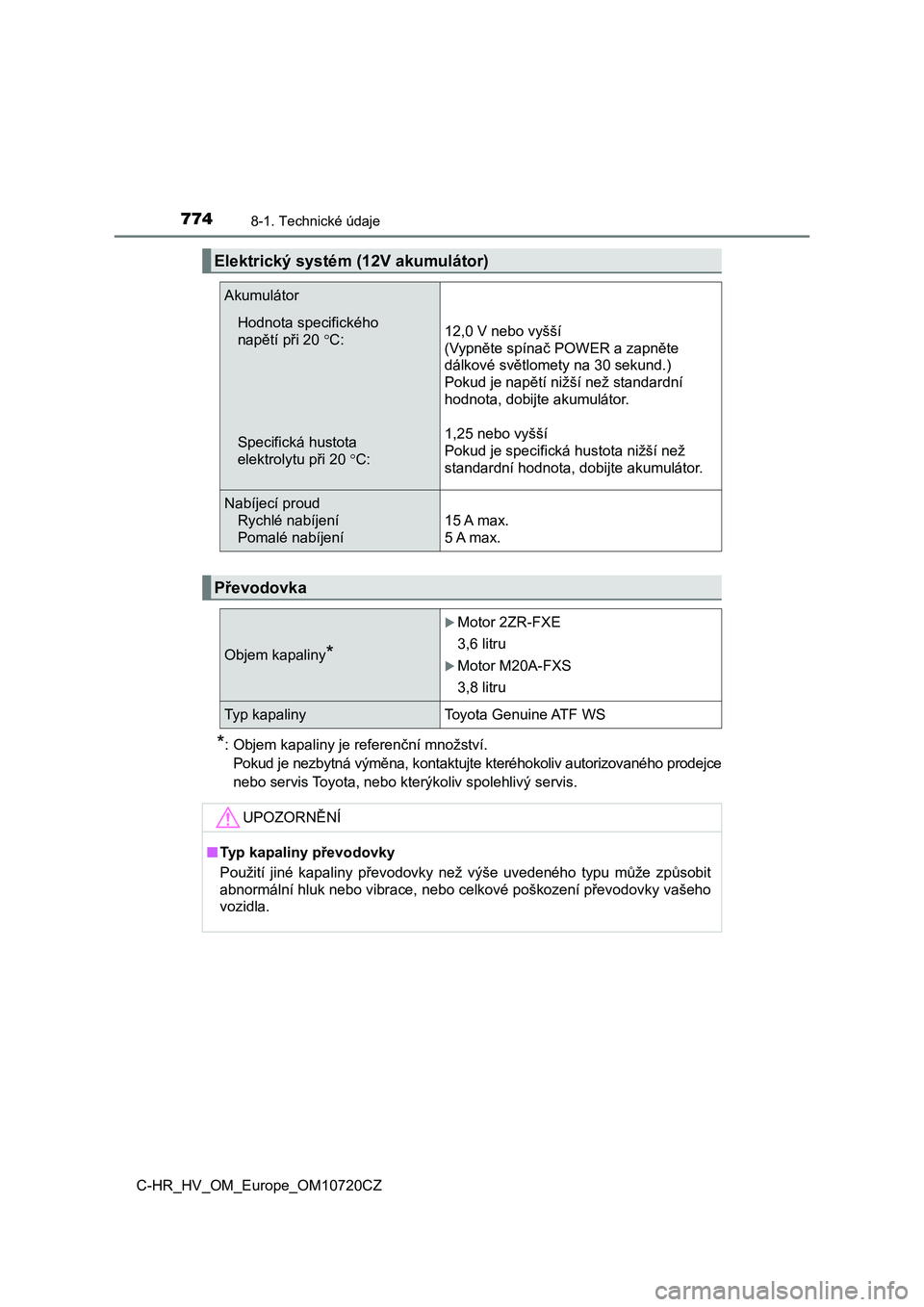

Elektrický systém (12V akumulátor)
Akumulátor
Hodnota specifického
napětí při 20 C:
Specifická hustota
elektrolytu při 20 C:
12,0 V nebo vyšší
(Vypněte spínač POWER a zapněte
dálkové světlomety na 30 sekund.)
Pokud je napětí nižší než standardní
hodnota, dobijte akumulátor.
1,25 nebo vyšší
Pokud je specifická hustota nižší než
standardní hodnota, dobijte akumulátor.
Nabíjecí proud
Rychlé nabíjení
Pomalé nabíjení
15 A max.
5 A max.
Převodovka
Objem kapaliny*
Motor 2ZR-FXE
3,6 litru
Motor M20A-FXS
3,8 litru
Typ kapalinyToyota Genuine ATF WS
UPOZORNĚNÍ
■ Typ kapaliny převodovky
Použití jiné kapaliny převodovky než výše uvedeného typu může z působit
abnormální hluk nebo vibrace, nebo celkové poškození převodovky vašeho
vozidla.

7758-1. Technické údaje
C-HR_HV_OM_Europe_OM10720CZ
8
Technické údaje vozidla
*: Minimální mezera pedálu při sešlápnutí silou 300 N, když je hybridní systém
v činnosti.

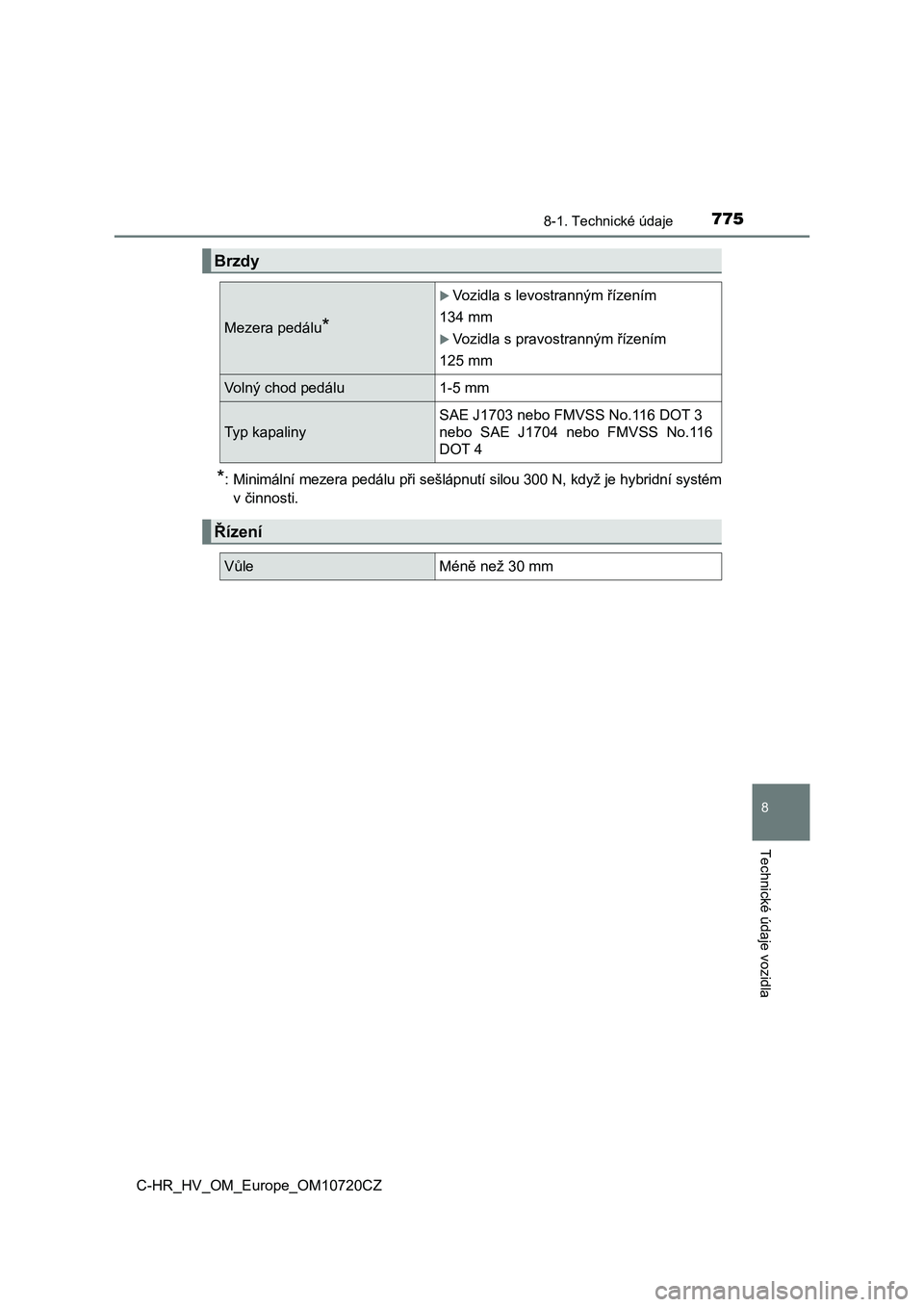

Brzdy
Mezera pedálu*
Vozidla s levostranným řízením
134 mm
Vozidla s pravostranným řízením
125 mm
Volný chod pedálu 1-5 mm
Typ kapalinySAE J1703 nebo FMVSS No.116 DOT 3
nebo SAE J1704 nebo FMVSS No.116
DOT 4
Řízení
VůleMéně než 30 mm

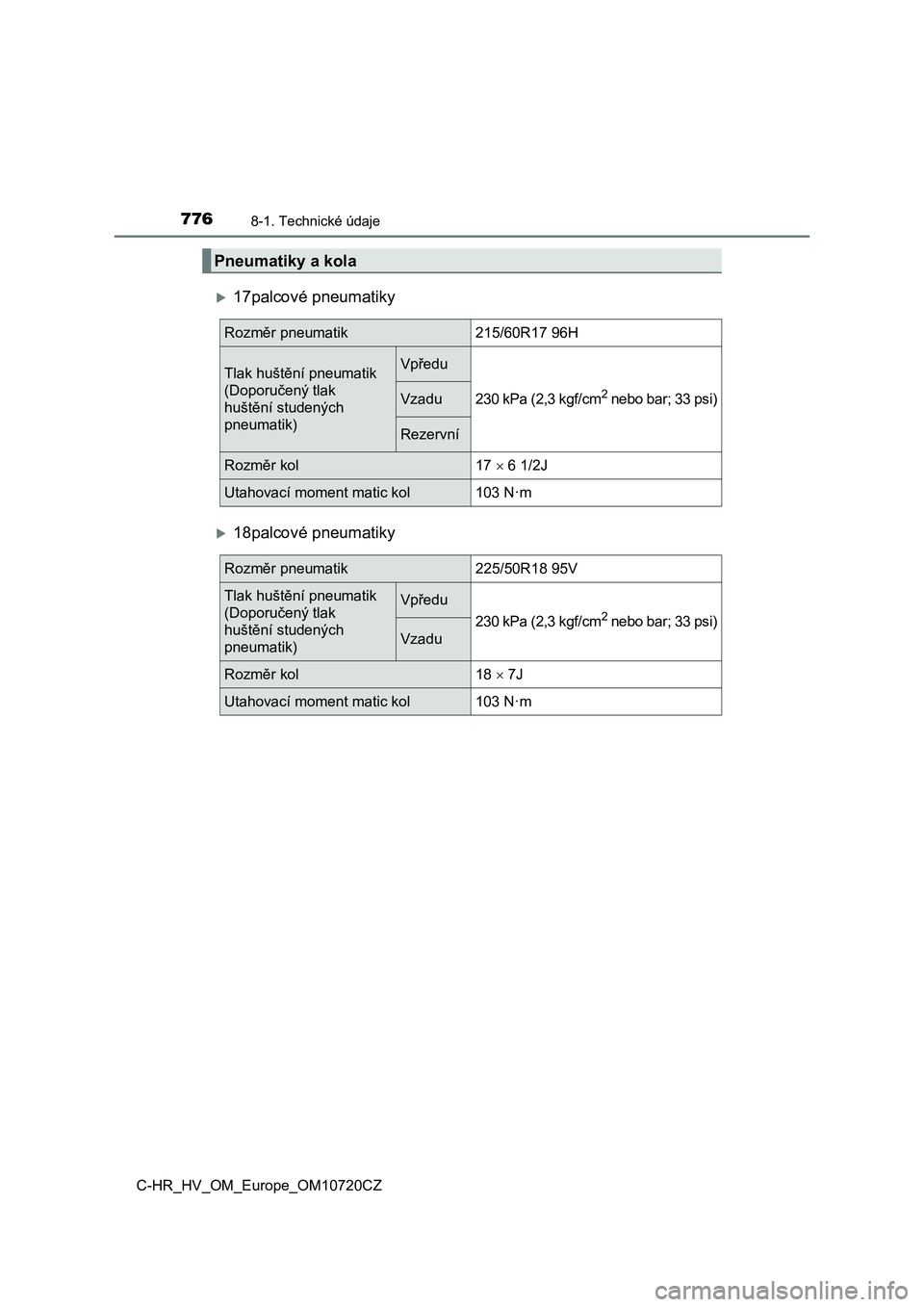

7768-1. Technické údaje
C-HR_HV_OM_Europe_OM10720CZ
17palcové pneumatiky
18palcové pneumatiky
Pneumatiky a kola
Rozměr pneumatik215/60R17 96H
Tlak huštění pneumatik
(Doporučený tlak
huštění studených
pneumatik)Vpředu
230 kPa (2,3 kgf/cm2 nebo bar; 33 psi)Vzadu
Rezervní
Rozměr kol17  6 1/2J
Utahovací moment matic kol103 N·m
Rozměr pneumatik225/50R18 95V
Tlak huštění pneumatik
(Doporučený tlak
huštění studených
pneumatik)Vpředu
230 kPa (2,3 kgf/cm2 nebo bar; 33 psi)
Vzadu
Rozměr kol18  7J
Utahovací moment matic kol103 N·m

7778-1. Technické údaje
C-HR_HV_OM_Europe_OM10720CZ
8
Technické údaje vozidla

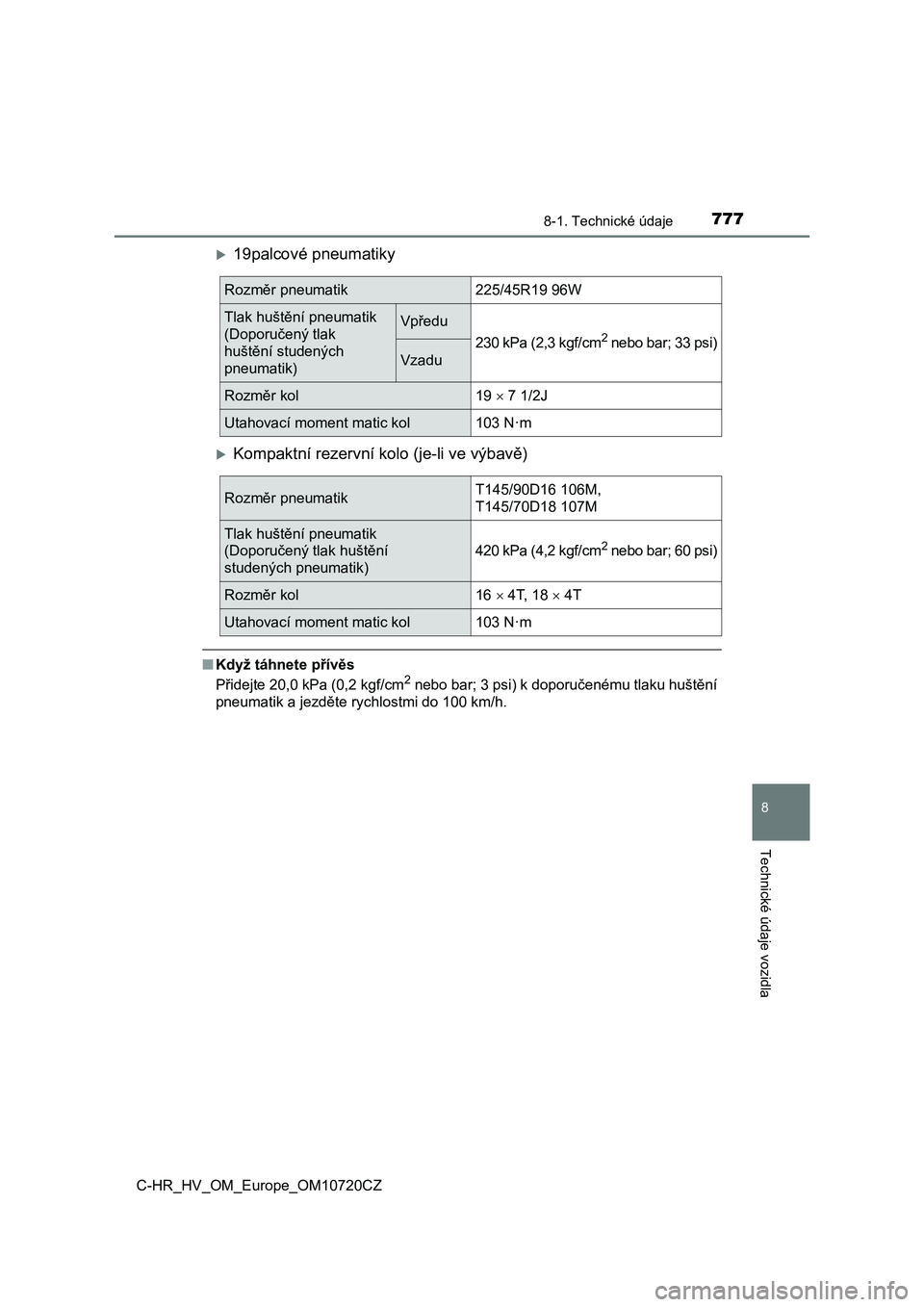

19palcové pneumatiky
Kompaktní rezervní kolo (je-li ve výbavě)
■Když táhnete přívěs
Přidejte 20,0 kPa (0,2 kgf/cm2 nebo bar; 3 psi) k doporučenému tlaku huštění
pneumatik a jezděte rychlostmi do 100 km/h.
Rozměr pneumatik225/45R19 96W
Tlak huštění pneumatik
(Doporučený tlak
huštění studených
pneumatik)
Vpředu
230 kPa (2,3 kgf/cm2 nebo bar; 33 psi)
Vzadu
Rozměr kol19  7 1/2J
Utahovací moment matic kol103 N·m
Rozměr pneumatikT145/90D16 106M,
T145/70D18 107M
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)
420 kPa (4,2 kgf/cm2 nebo bar; 60 psi)
Rozměr kol16  4T, 18  4T
Utahovací moment matic kol103 N·m

7788-1. Technické údaje
C-HR_HV_OM_Europe_OM10720CZ

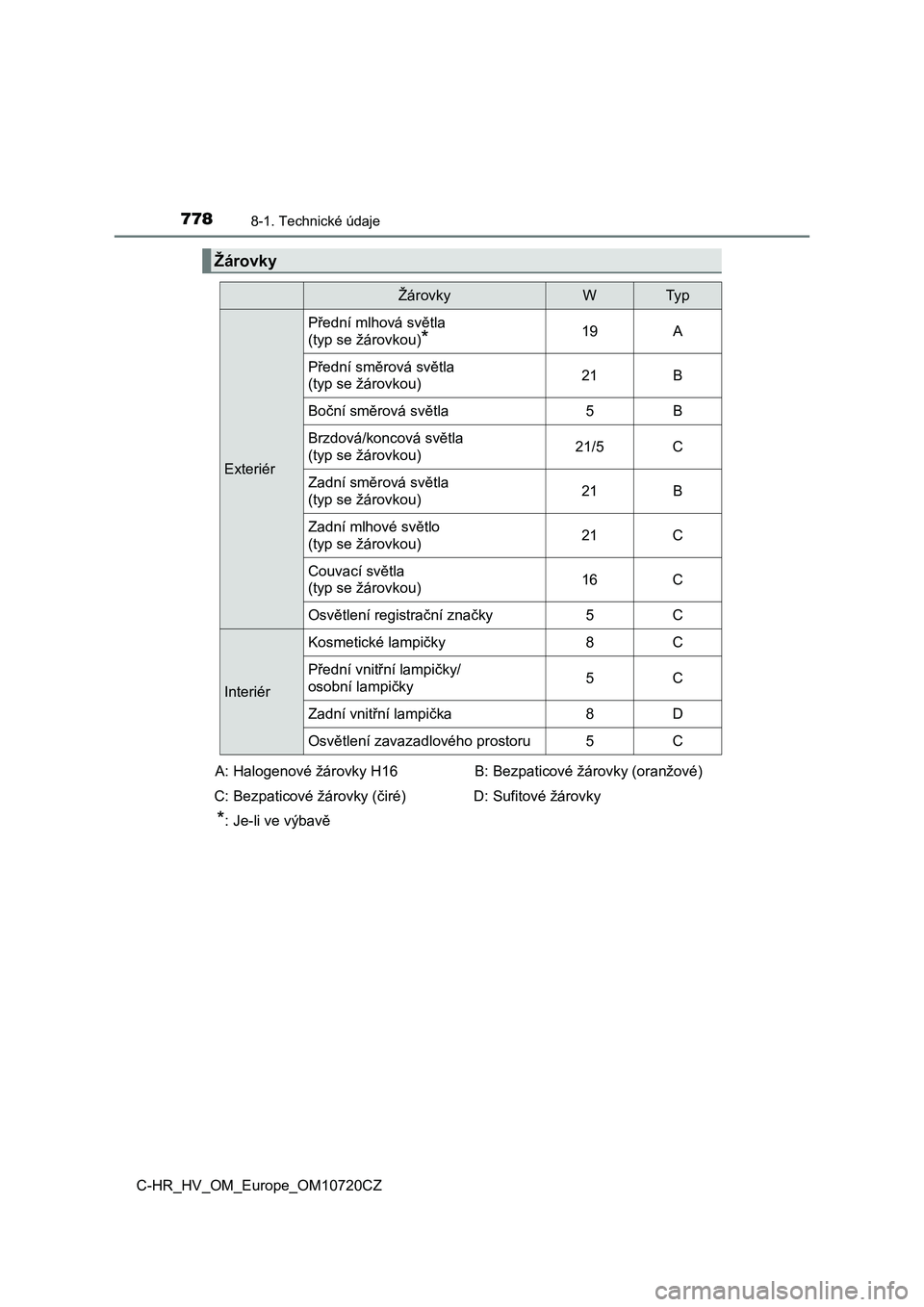

Žárovky
ŽárovkyWTy p
Exteriér
Přední mlhová světla
(typ se žárovkou)
*19A
Přední směrová světla
(typ se žárovkou)21B
Boční směrová světla5B
Brzdová/koncová světla
(typ se žárovkou)21/5C
Zadní směrová světla
(typ se žárovkou)21B
Zadní mlhové světlo
(typ se žárovkou)21C
Couvací světla
(typ se žárovkou)16C
Osvětlení registrační značky5C
Interiér
Kosmetické lampičky8C
Přední vnitřní lampičky/
osobní lampičky5C
Zadní vnitřní lampička8D
Osvětlení zavazadlového prostoru5C
A: Halogenové žárovky H16
C: Bezpaticové žárovky (čiré)
*: Je-li ve výbavěB: Bezpaticové žárovky (oranžové)
D: Sufitové žárovky
